MSI X370 User Manual [ru]

ГЛАВА 1

Предисловие

1-2

Предисловие

Содержание

Предисловие

Содержание.................................................................................................................................. 1-2

Информация o соответствии нормативным требованиям ................................................. 1-5

Соответствие требованиям FCC-B к радиочастотным помехам........................................ 1-5

Соответствие требованиям FCC ........................................................................................... 1-6

Соответствие стандартам CE................................................................................................ 1-6

Инструкции по технике безопасности..................................................................................... 1-7

Правила техники безопасности при использовании литий-ионной батареи ................1-11

Заявление o WEEE .................................................................................................................... 1-15

Товар ные знаки ......................................................................................................................... 1-22

Информация o выпуске........................................................................................................... 1-22

Введение

Структура руководства .............................................................................................................. 2-2

Распаковка.................................................................................................................................... 2-3

Технические характеристики .................................................................................................... 2-4

Общие сведения oб изделии .................................................................................................... 2-8

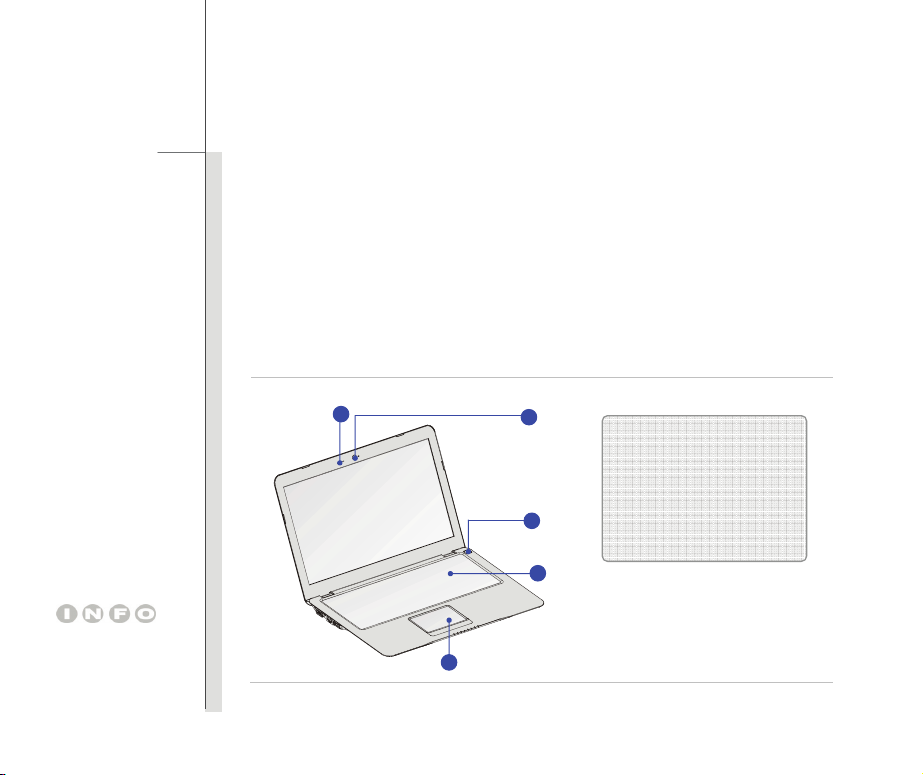

Вид сверху в открытом состоянии......................................................................................... 2-8

Вид спереди .......................................................................................................................... 2-12

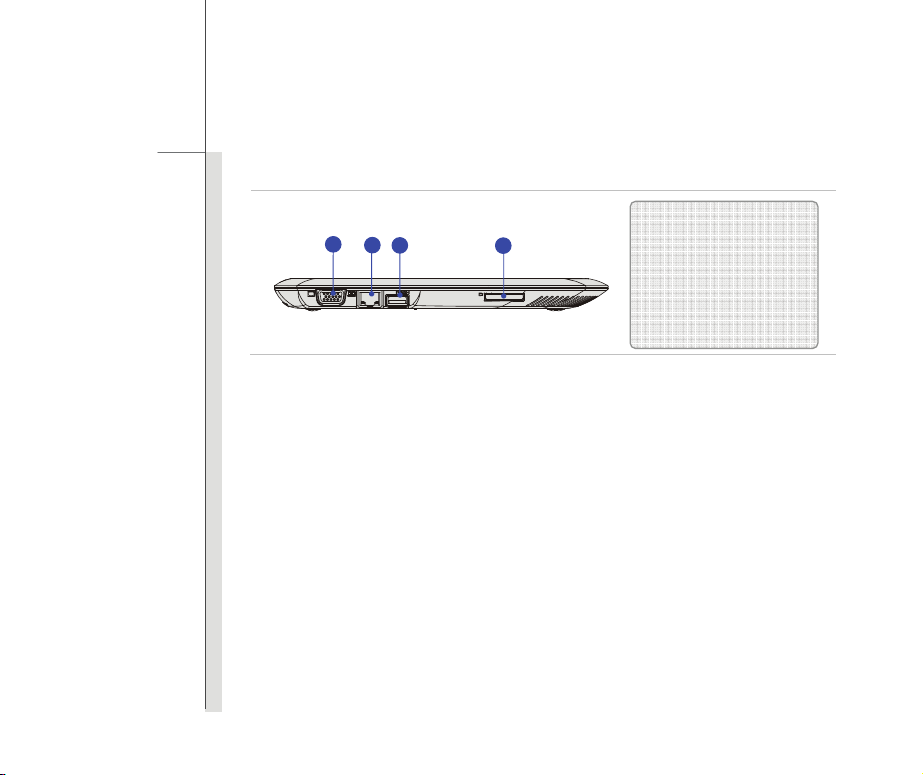

Вид слева .............................................................................................................................. 2-15

1-3

Предисловие

Вид справа ............................................................................................................................ 2-17

Вид сзади............................................................................................................................... 2-18

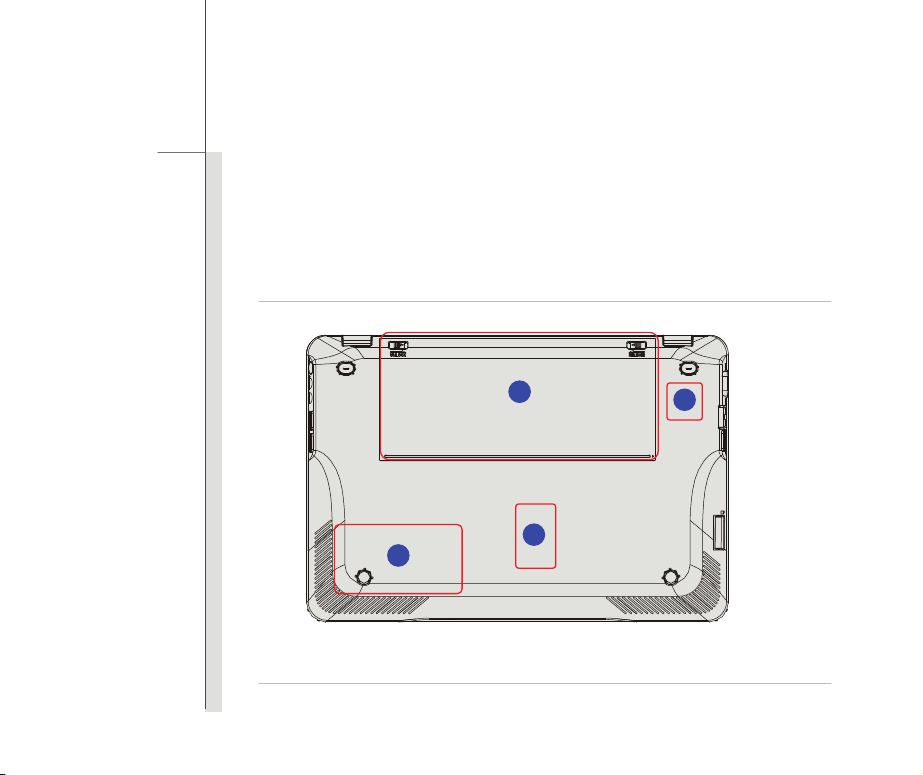

Вид снизу............................................................................................................................... 2-19

Подготовка к работе

Управление питанием................................................................................................................. 3-2

Подключение к источнику питания переменного тока......................................................... 3-2

Питание от батареи ................................................................................................................ 3-4

ECO Engine – Функция энергосбережения........................................................................... 3-9

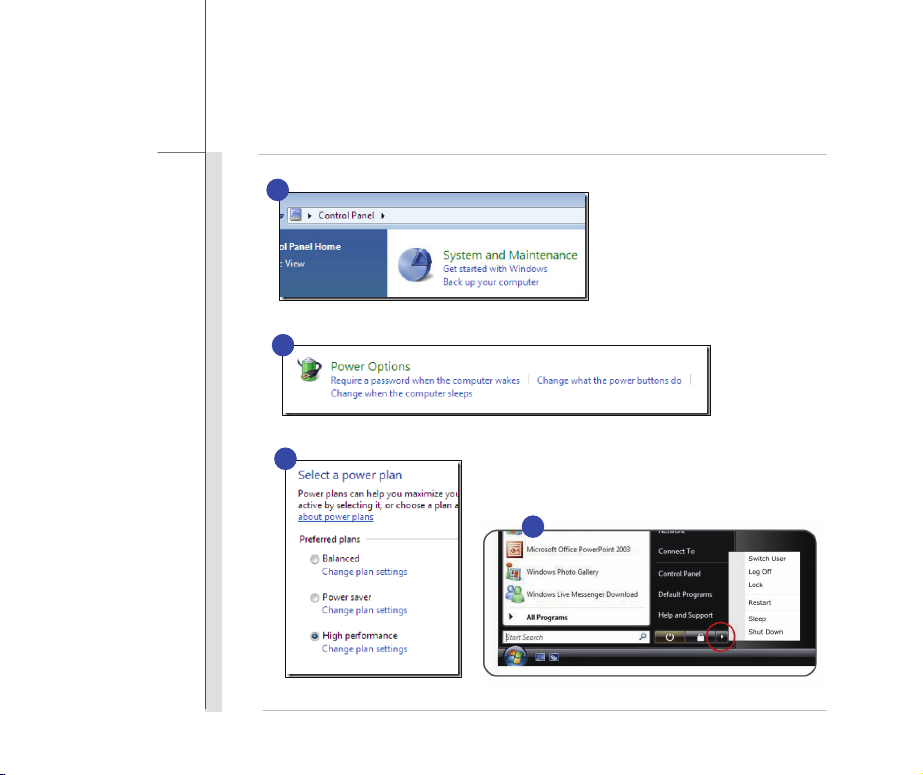

Управление питанием в ОС Windows ..................................................................................3-11

Советы по экономии электроэнергии.................................................................................. 3-13

Основные операции ................................................................................................................. 3-14

Советы по обеспечению безопасности и удобства............................................................ 3-14

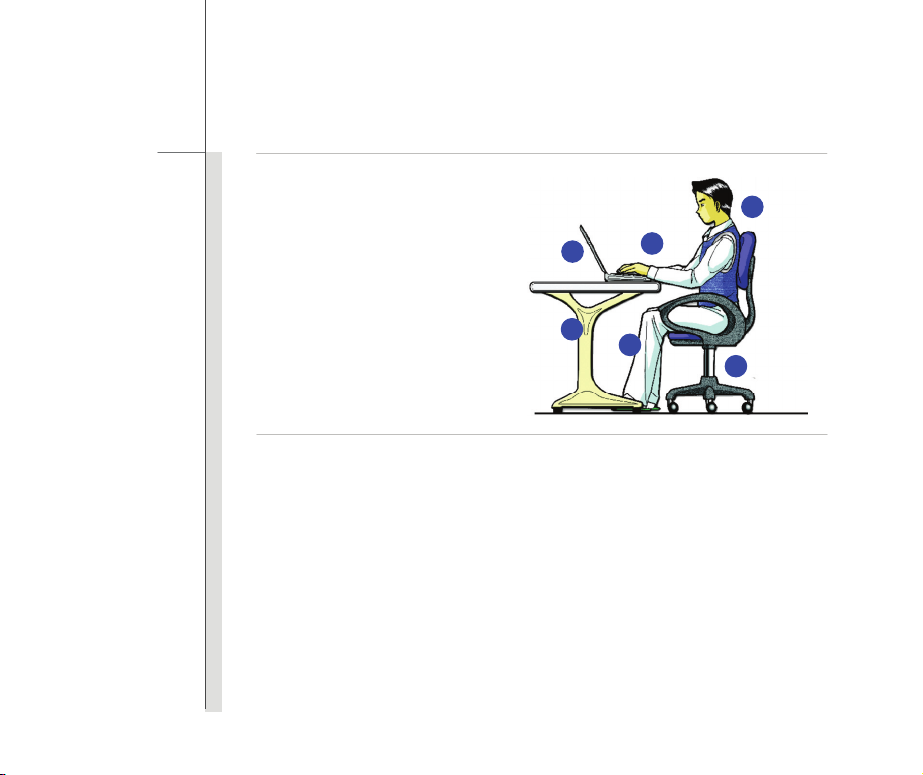

Правильная организация работы........................................................................................ 3-15

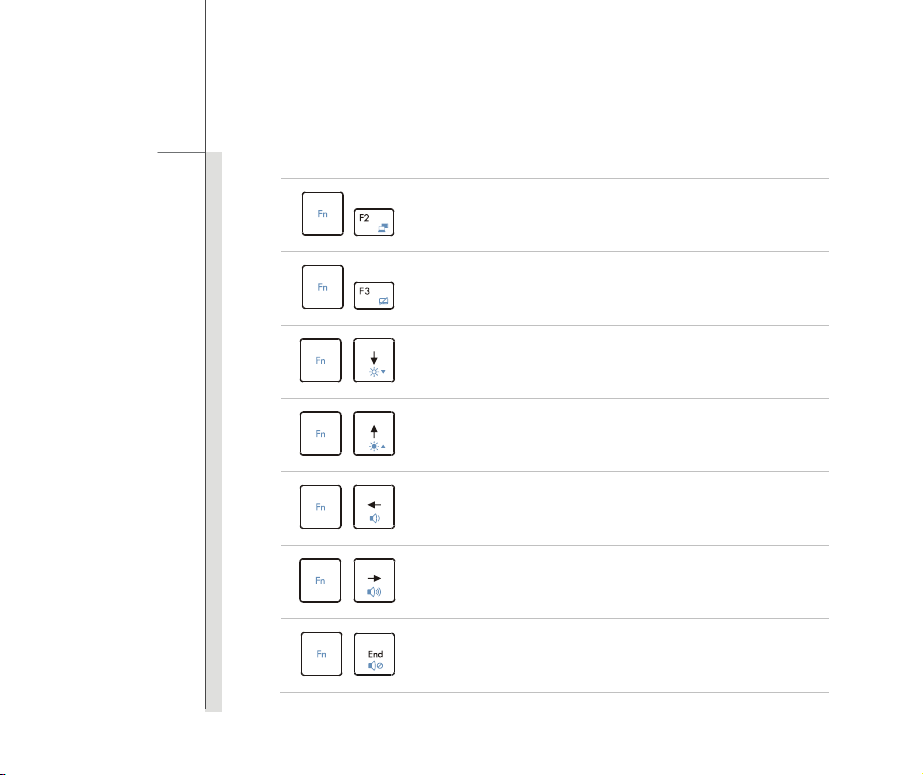

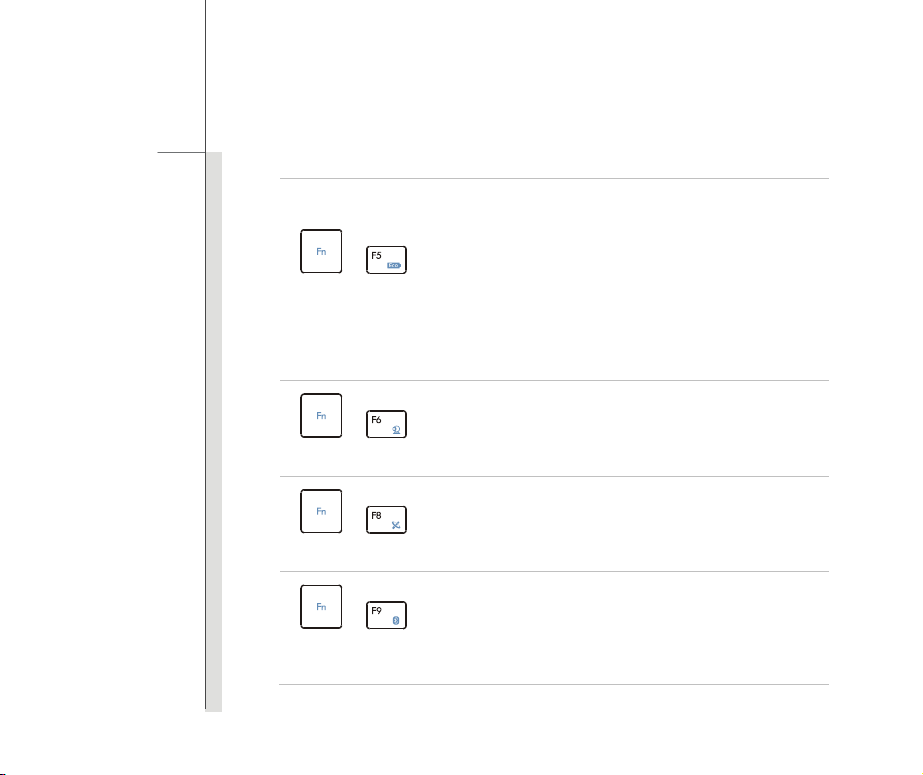

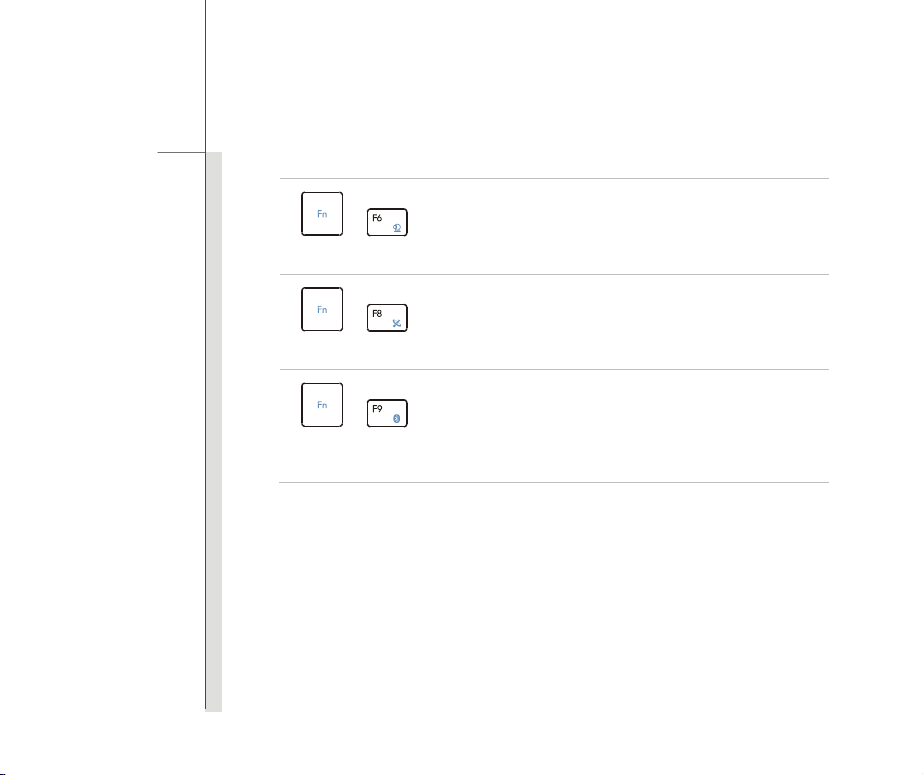

Использование клавиатуры................................................................................................. 3-16

Описание сенсорной панели............................................................................................... 3-23

Информация о жестком диске ............................................................................................. 3-26

Подключение к внешним устройствам................................................................................. 3-27

Использование оптического привода.................................................................................. 3-27

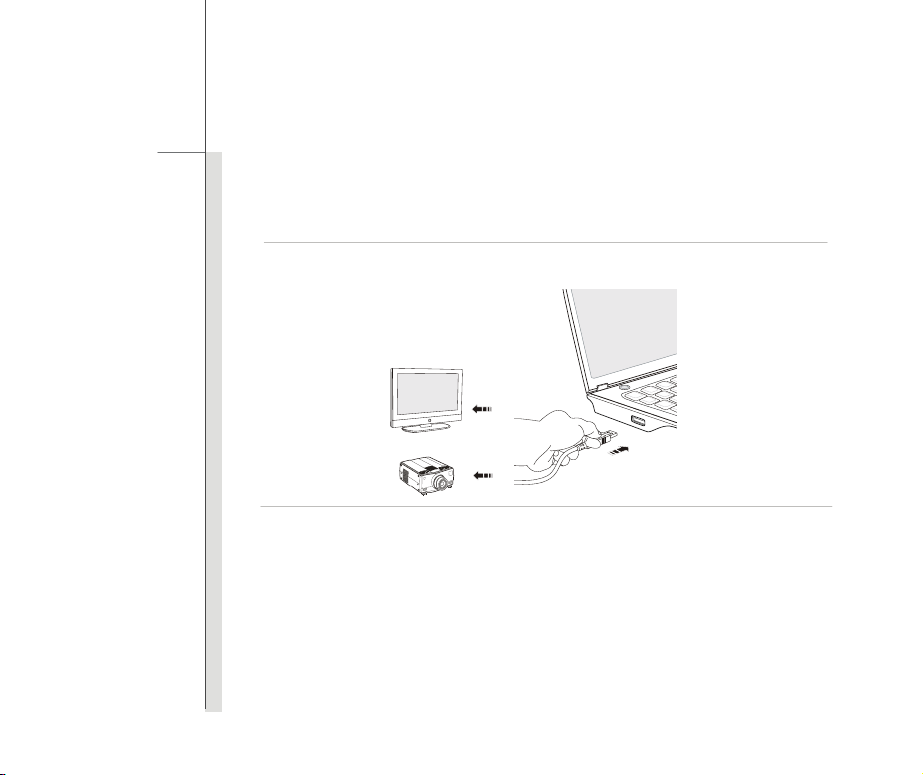

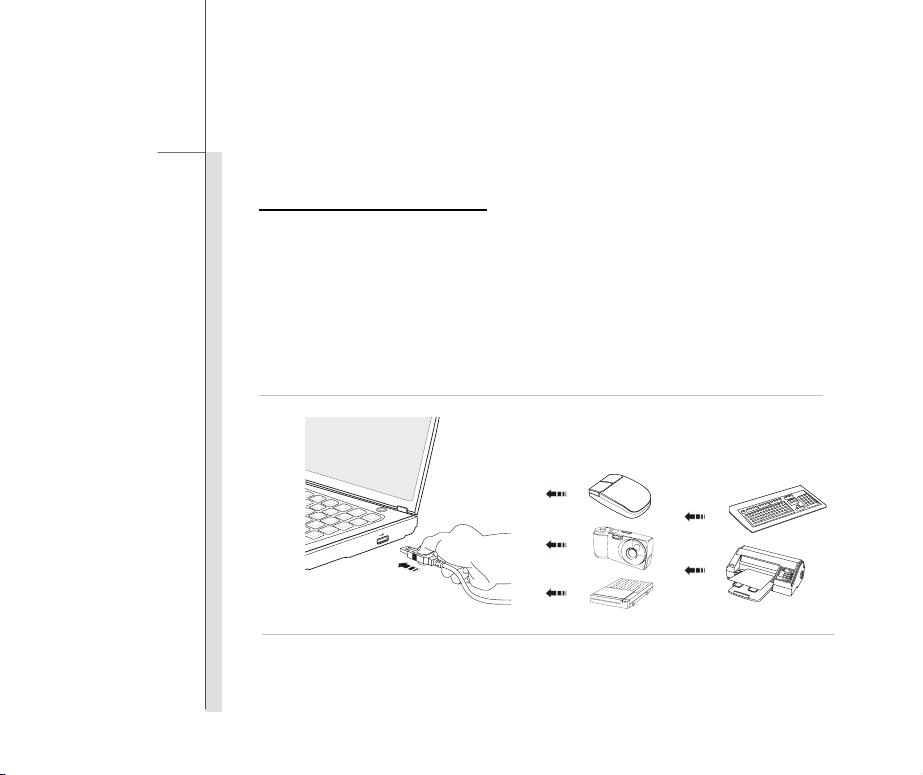

Подключение периферийных

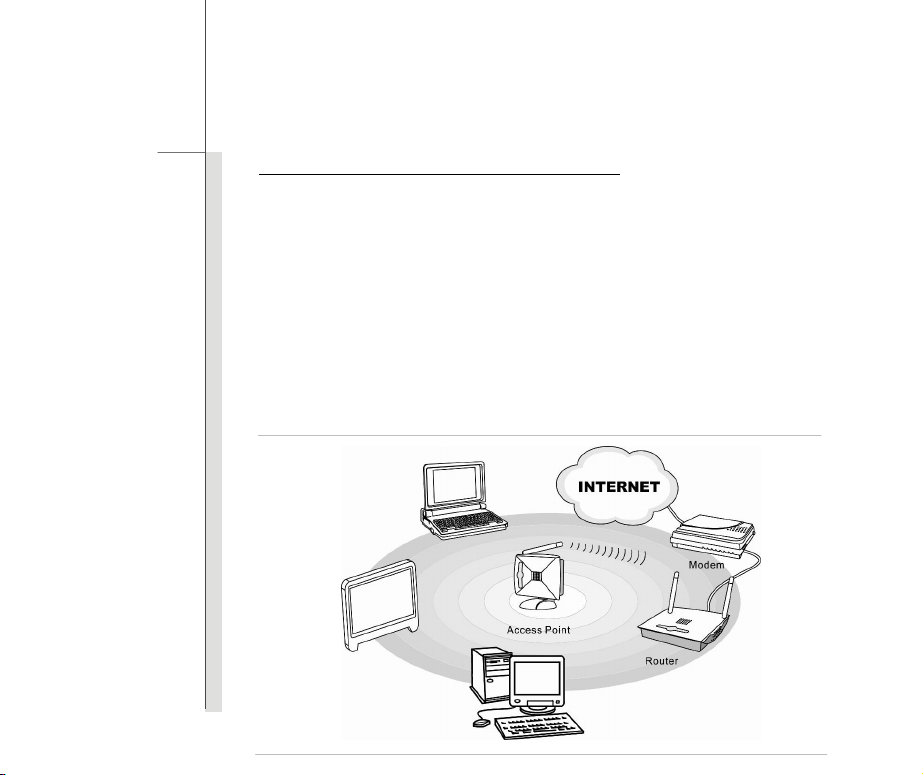

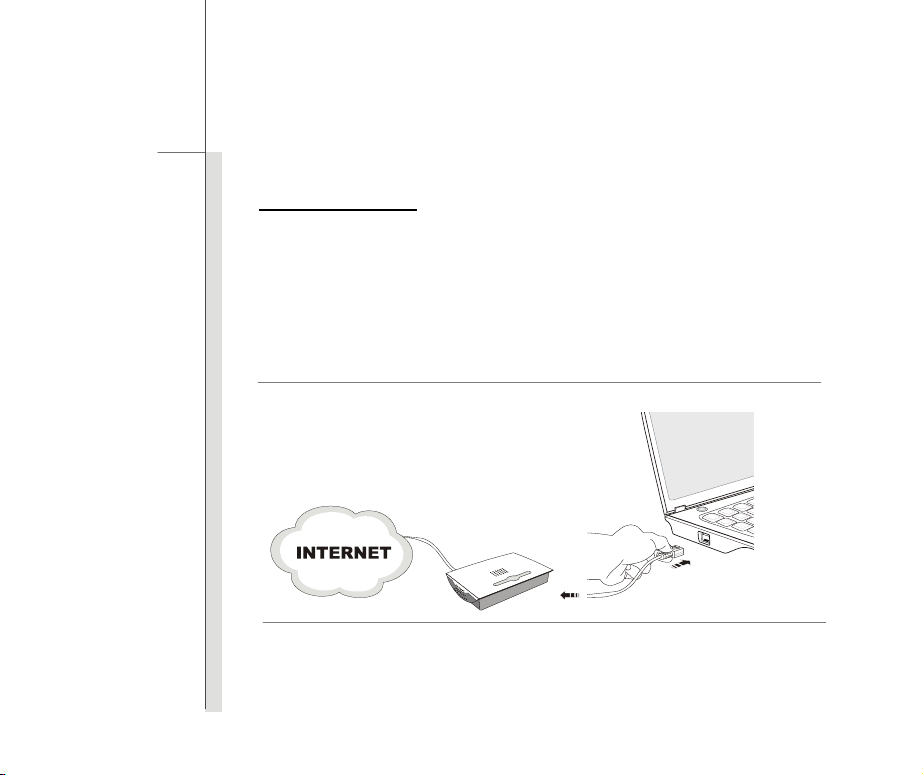

Подключение устройств связи............................................................................................. 3-31

Безопасное отключение устройств ....................................................................................... 3-34

Замена и обновление компонентов ...................................................................................... 3-35

устройств............................................................................. 3-28

1-4

Предисловие

Настройка BIOS

Сведения о настройке BIOS...................................................................................................... 4-2

Когда используется настройка BIOS ..................................................................................... 4-2

Как используется настройка BIOS......................................................................................... 4-2

Клавиши управления.............................................................................................................. 4-3

Меню настройки BIOS................................................................................................................ 4-4

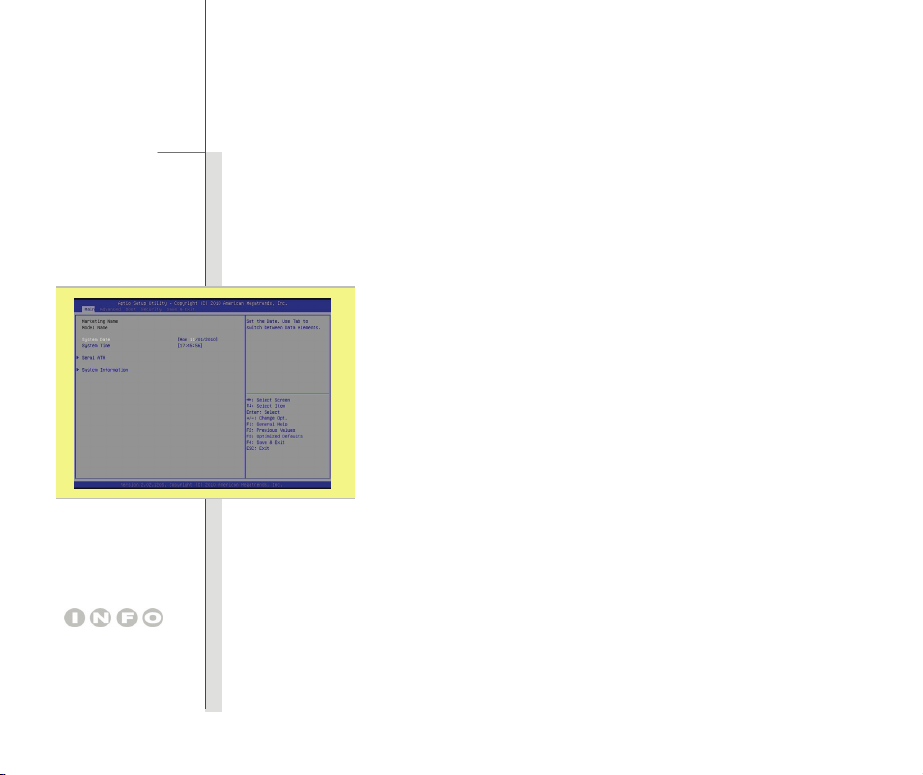

Main Menu (Меню Главное ).................................................................................................... 4-5

Advanced Menu (Меню Дополнительно)............................................................................... 4-7

Boot Menu (Меню Загрузка) ................................................................................................... 4-9

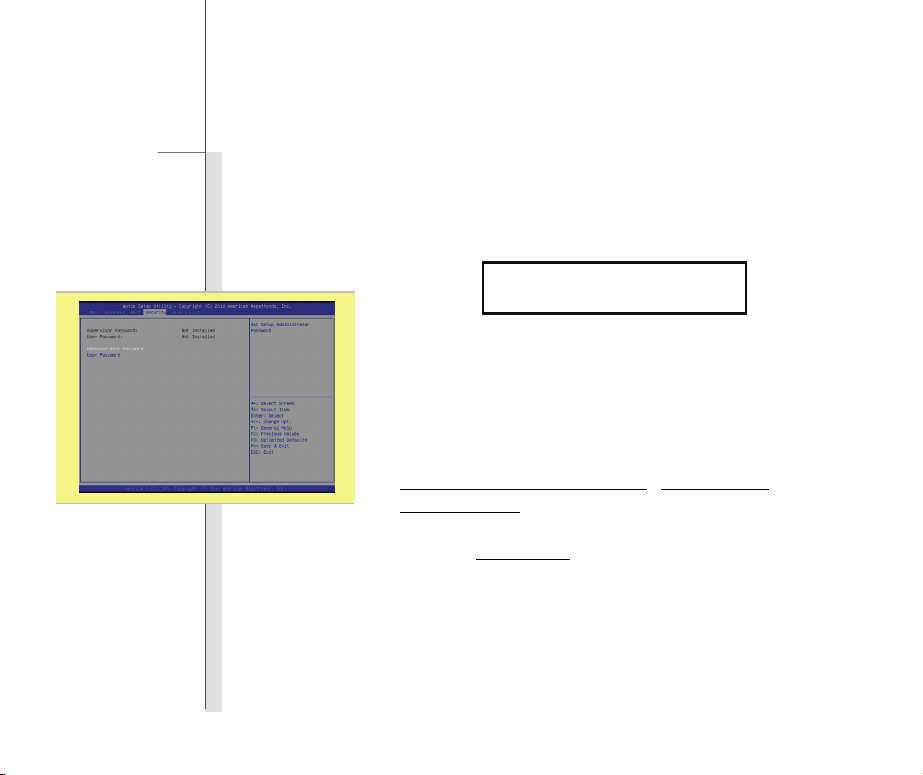

Security Menu (Меню Безопасность) ................................................................................... 4-10

Save & Exit menu (Меню Выход с сохранением изменений)............................................. 4-12

1-5

Предисловие

Информация o соответствии нормативным

требованиям

Соответствие требованиям FCC к радиочастотным помехам

Данный прибор проверен и признан соответствующим ограничениям на цифровые устройства

Класса B, согласно Части 15 правил FCC (Федеральной комиссии по связи США). Целью этих

ограничений является обеспечение приемлемой защиты от помех при установке

оборудования в жилых помещениях. Данный прибор генерирует, использует и излучает

энергию на радиочастотах, и при нарушении инструкций по установке и эксплуатации

создавать помехи для радиосвязи. Однако даже при соблюдении инструкций по установке нет

гарантии того, что в каком-то конкретном случае не возникнут помехи. Если данный прибор

вызывает помехи при приеме радио- и телевизионных сигналов, что можно проверить,

выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с

помощью приведенных

 Изменить ориентацию или местоположение приемной антенны.

 Увеличить расстояние между приемником и данным прибором.

 Подключить данный прибор к розетке в цепи, отличной от той, к которой подключен

приемник.

 Обратиться за помощью к продавцу или опытному специалисту по теле- и радиотехнике.

ниже мер:

может

1-6

Предисловие

ПРИМЕЧАНИЕ

 Изменения, явно не утвержденные стороной, несущей ответственность за выполнение

нормативных требований, могут повлечь за собой аннулирование права пользователя

на использование оборудования.

 Экранированный соединительный кабель и кабель питания переменного тока, если

таковые имеются, должны использоваться в соответствии с правилами ограничения

излучений.

Соответствие требованиям FCC

Данный прибор соответствует части 15 правил FCC. Эксплуатация прибора допускается при

соблюдении следующих двух условий:

 Данное устройство не должно создавать вредных помех.

 Данное устройство должно быть устойчиво к помехам, включая помехи, которые могут

препятствовать нормальной эксплуатации.

Соответствие стандартам CE

Это устройство соответствует основным требованиям по безопасности и другим

стандартам, определенным в Европейской директиве.

1-7

Предисловие

Инструкции по технике безопасности

Внимательно и полностью прочитайте инструкции по технике безопасности.

Необходимо учитывать все предостережения и предупреждения на

устройстве и в руководстве пользователя.

Сохраните входящее в комплект руководство пользователя для

использования в будущем.

Не допускайте воздействия на устройство высокой влажности и высоких

температур.

Перед настройкой устройства поместите его на устойчивую поверхность.

Отверстия на корпусе устройства обеспечивают циркуляцию воздуха и

предотвращают перегрев устройства. Не закрывайте эти отверстия.

Не храните устройство в непроветриваемых местах с температурой выше

O

C (140OF) и ниже 0OC (32OF), так как это может привести к повреждению

60

устройства.

1-8

Предисловие

 Перед подключением прибора к электрической розетке удостоверьтесь,

что напряжение питания находится в безопасных пределах и имеет

величину 100 – 240 В.

 Всегда отсоединяйте кабель питания перед установкой любых

дополнительных карт и модулей.

 Всегда отсоединяйте кабель питания или батарею или настенную розетку,

если устройство не будет использоваться продолжительное время, это

позволит сэкономить

Запрещается проливать жидкость на устройство, это может привести к его

повреждению и поражению электрическим током.

Расположите шнур питания таким образом, чтобы люди не наступали на него.

Не ставьте на шнур питания никаких предметов.

Не располагайте рядом с устройством предметы, обладающие мощным

электромагнитным полем.

электроэнергию.

1-9

Предисловие

 При подсоединении коаксиального кабеля к ТВ-приемнику металлический

экран должен быть надежно подсоединен к системе защитного заземления

здания.

 Система кабелей кабельного телевидения должна быть заземлена в

соответствии Национальным электрическим кодексом (National Electrical

Code, NEC) ANSI/NFPA 70, см. раздел 820.93 Grounding of Outer Conductive

Shield of a Coaxial Cable (Заземление экранирующей оплетки

коаксиальных кабелей).

 Во избежание взрыва при неправильной замене батареи используйте

только батареи, рекомендуемые производителем.

 Храните батарею в надежном месте.

При возникновении любой из перечисленных ниже ситуаций обратитесь в

сервисный центр для проверки оборудования:

 Шнур питания или его штепсельная вилка повреждены.

 В оборудование попала жидкость.

 Оборудование подверглось воздействию влаги.

 Оборудование не работает должным образом или невозможно наладить

его работу в соответствии с руководством пользователя.

 Оборудование

 На оборудовании имеются видимые признаки повреждения.

падало и было повреждено.

1-10

Предисловие

Особенности устр ойств а, способствующие защите окружающей среды

 Пониженное энергопотребление при работе и в режиме ожидания

 Ограниченное использование веществ, опасных для окружающей среды и

здоровья людей

 Простота разборки и утилизации

 Пониженное использование природных ресурсов благодаря возможностям

утилизации

 Долее длительный срок службы благодаря возможностям обновления

компонентов

 Снижение объема

Усилия по защите окружающей среды

 Устройст во разработано с учетом возможности повторного использования

компонентов и их переработки, поэтому его не следует выбрасывать

вместе с мусором

 Для утилизации отслужившего устройства следует обратиться местный

центр сбора и утилизации.

твердых отходов благодаря правилам возврата

1-11

Предисловие

Правила техники безопасности при

использовании литий-ионной батареи

(English) CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the sam e or equivalent type

recommended by the equipment manufacturer. Discard used batteries according to manufacturer’s instructions.

(French) (Français) ATTENTION: II y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer

uniquement avec une batterie du meme type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut

les batteries usages conformément aux instructions du fabricant.

(German) (Deutsch) VORSICHT: Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch

denselben oder einen vom Hersteller empfohlenen gleich-wertigen Typ. Entsorgung gebrauchter Batterien nach

Angaben des Herstellers.

(Spanish) (Español) PRECAUCIÓN: Peligro de explosión si la batería es reemplazada incorrectamente. Cámbiela solo

por la misma o un tipo equivalente recomendado por el fabricante. Descarte usar baterías usadas de acuerdo con las

instrucciones del fabricante.

(Italian) (Italiano) ATTENZIONE: Pericolo di esplosione della batteria se sostituita in modo non corretto. Sostituire solo

con la stesso tipo o con uno equivalente come indicato nel manuale del produttore. Smaltire le batterie usate come da

istruzioni del produttore.

(Russian) (Русский) Внимание: Существует опасность взрыва батареи в случае неправильной замены. Для

замены всегда используйте такую же или эквивалентную, рекомендованную производителем оборудования.

1-12

Предисловие

Следуйте инструкциям производителя при утилизации использованных батарей.

(Turkish) (Türkçe) UYARI: Pil yanlıs yerleştirilirse patlayabilir. Aynı ya da muadili bir pille degistiriniz. Kullanılmış pilleri

üreticinin talimatlarına göre degerlendiriniz.

(Greek) (Ελληνικά) ΠΡΟΣΟΧΗ: Κίνδυνος έκρηξης εάν η μπαταρία τοποθετηθεί λανθασμένα. Να αντικαθιστάτε μόνο με

τον ίδιο ή αντίστοιχο τύπο με αυτό που συνιστά ο κατασκ ευαστή ς του εξοπλισμού. Να απορρίπτετε τις χρησιμοποιημένες

μπαταρίες ως απορρίμματα σύμφωνα με τις οδηγίες το υ κατασκευαστή.

(Polish) (Polski) OSTRZEŻENIE: Nieprawidłowa wymiana może spowodować eksplozję baterii. Zamianę można wykonać

wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez producenta urządzenia. Zużyte baterie można

wyrzucać zgodnie z instrukcjami producenta.

(Hungarian) (Magyar) VIGYÁZAT: A nem megfelelő akkumul tor haszn lata robban svesz lyes. Kizárólag ugyanolyan,

vagy a berendezés gyártója által ajánlott, egyenértékű típust használjon. Az elhasznált akkumulátorokat a gyártó

utasításának megfelelően ártalmatlanítsák.

(Czech) (Čeština) UPOZORNĚNÍ: Nebezpečí výbuchu při chybné výměně baterie. Nahraďte pouze stejným nebo

ekvivalentním typem doporučeným výrobcem zařízení. Použité baterie zlikvidujte podle pokynů výrobce

(Traditional Chinese ) 󰚸󰦐󰂁 󰇞󰐵󰂯󰠉󰒏󰎸󰢽󰇞

󰒏󰎸󰎳󰇞

(Simplif ied Chinese ) (简体中文) 注意 若电池未正确更换，可能会爆炸。请用原厂建议之同款或同等级的电池来更换。请

依原厂指示处理废弃电池。

(Japanese) (日本語) 警告：バッテリーの取り扱いを誤ると、液漏れや破裂などにより生命や財産に重大な影響を及ぼす

1-13

Предисловие

恐れがあります。指定された型番以外のバッテリーは使用しないでください。バッテリーを廃棄する場合は、各自治体

の規則に従って適切に処理して下さい。

(Korean) (한국어) 주의: 배터리를 올바로 교체하지 않으면 폭발할 위험이 있습니다. 타입이 장치 제조업체에서

권장하는 것과 동일하거나 동등한 배터리로만 교체하십시오. 사용한 배터리는 제조업체의 지침에 따라

폐기하십시오.

(Vietnamese) (Tieng Viet) LƯU Ý: Thay thế pin không tương thích có thể dẫn đến nguy cơ bị nổ. Chỉ thay thế bằng pin

cùng loại hoặc loại tương ứng khuyên dùng bởi nhà sản xuất thiết bị. Vứt bỏ pin đã sử dụng theo hướng dẫn của nhà sản

xuất.

(Thai) (ไทย) ขอควรระวัง: ถาใสแบตเตอรี่อยางไมถูกตอง อาจมีอันตรายจากการระเบิดขึ้นได ใชเฉพาะแบตเตอรี่ชนิดเดียวกัน

หรือเทียบเทา ที่แนะนําโดยผูผลิตอุปกรณเทานั้น ทิ้งแบตเตอรี่ที่ใชแลวตามคําแนะนําของผูผลิต

(Indonesian) (Bahasa Indonesia) PERHATIAN: Bahaya ledakan dapat terjadi jika salah memasang baterai. Ganti

baterai hanya dengan jenis yang sama atau setara sesuai rekomendasi pabrik peralatan tersebut. Buang baterai bekas

sesuai petunjuk pabrik

(Serbian) (Srpski) OPREZ: Ukoliko baterija nije ispravno postavljena, postoji opasnost od eksplozije. Zamenu izvršite

koristeći isključivo istu ili ekvivalentnu bateriju koju preporučuje proizvođač opreme. Odbacite iskorišćene baterije u

skladu sa uputstvima proizvođača.

(Netherlands) (Nederlands) LET OP: Er is explosiegevaar als de batterij niet goed geplaatst wordt. Uitsluitend te

vervangen door een batterij van hetzelfde of een gelijkwaardig type,zoals aanbevolen door de fabrikant. Gooi batterijen

weg volgens de plaatselijke instructies.

(Romanian) (Română) AT ENŢIE: Pericol de explozie dacă bateria este înlocuită incorect. Înlocuiţi doar cu acelaşi tip sau

1-14

Предисловие

echivalent recomandat de fabricantul echipamentului. Evacuaţi bateriile folosite conform instrucţiunilor fabricantului.

(Portuguese) (Português) ADVERTÊNCIA: Perigo de explosão se a bateria é substituída incorrectamente. Substitua

somente com o mesmo tipo ou equivalente recomendado por o fabricante do seu equipamento. Descarte as baterias

utilizadas de acordo com as instruções do fabricante.

(Swedish) (Svenska) VARNING: Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent

typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruction.

(Finnish) (Suomi) VAROITUS: Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan

valmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

(Slovak) (Slovenčina) UPOZORNENIE: V prípade nesprávnej výmeny batérie existuje nebezpečenstvo výbuchu.

Vymeňte iba za rovnakú batériu alebo za rovnocenný typ batérie, ktorý odporúča výrobca zariadenia. Batérie zneškodnite

podľa pokynov výrobcu.

(Slovenian) (Slovenščin a) POZOR: V primeru nepravilne zamenjave baterije obstaja nevarnost njene eksplozije.

Baterijo zamenjajte le z enako ali ekvivalentno vrsto, ki jo priporoča proizvajalec. Odpadne baterije odstranite skladno z

navodili proizvajalca.

(Danish) (Dansk) ADVARSEL! Lithiumbatteri --- Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med

batteri af same fabrikat og type. Levé det brugte batteri tilbage til leverandøren.

(Norwegian) (Norsk) ADVARSEL: Eksplosjonsfare ved feilaktig skifte av batteri. Benytt same batteritype eller en

tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres I henhold til fabrikantens instruksjoner.

(Bulgarian) (български) ВНИМАНИЕ: Опасност от експлозия ако батер ията бъ де неправилно поставена. Поставете

1-15

Предисловие

батерия от същия вид или еквивалентна батерия, която се препоръчва от производителя. Изхвърлете

използваните батерии като спазвате указанията на производителя.

(Croatian) (Hrvatski) OPREZ: Opasnost od eksplozije ako se baterija zamijeni neprikladnom. Zamijenite je samo

jednakom ili nadomjesnom vrstom prema preporuci proizvođača. Istrošene baterije zbrinite u skladu s uputama

proizvođača.

(Estonian) (Eesti) ETTEVAATUST! Plahvatusoht, kui aku on valesti paigaldatud. Asendage ainult sama või tootja poolt

soovitatud võrdväärse akuga. Hävitage kasutatud aku vastavalt tootja juhistele.

(ﻲـــــــﺳر ﺎﻓ ) (Persian)

ارﺎﻄﺧ :ﺑ رﺎﺠﻔﻧا لﺎﻤﺘﺣا ،ﯼﺮﺗﺎﺑ ﺢﻴﺤﺻ ﯼراﺬﮔ ﺎﺟ و ﺐﺼﻧ مﺪﻋ ترﻮﺻ رددراد دﻮﺟو ﯼﺮﺗﺎ . ﻩﺪﻨﻨﮐ ﺪﻴﻟﻮﺗ ﺖﮐﺮﺷ ﯼدﺎﻬﻨﺸﻴﭘ ﯼﺎﻬﻳﺮﺗﺎﺑ زا ﺎﻬﻨﺗ ،ﯼﺮﺗﺎﺑ ﺾﻳﻮﻌﺗ ترﻮﺻ رد

ﺪﻴﻳﺎﻤﻧ ﻩدﺎﻔﺘﺳا .ﺪﻴﻳﺎﻤﻧ ﻞﻤﻋ ﻩﺪﻨﻨﮐ ﺪﻴﻟﻮﺗ ﺖﮐﺮﺷ ﯽﻳﺎﻤﻨهار ﻖﺒﻃ ﺮﺑ و ﺪﻴﻨﮐ ﯼراددﻮﺧ ﯼﺮﺗﺎﺑ ﻦﺘﺧاﺪﻧا رود زا.

)Arabic( )ﺔﻴﺑﺮﻌﻟا(

ﺮﻳﺬﺤﺗ :ﺮﻄﺧ، ﻒﻠﺘﻟاو رﺎﺠﻔﻧﻼﻟ ﺔﻳرﺎﻄﺒﻟا ضﺮﻌﺘﺗ ﺪﻗ اذإ ﻢﺗﺒﺘﺳا ﺎﻬﻟاﺪﻰﻠﺻأ ﺮﻴﻏ عﻮﻨﺑ .لﺪﺒﺘﺳأ ﻰﺻوأ ﺊﻓﺎﻜﻣ عﻮﻧ وأ ﺲﻔﻨﺑ ﻂﻘﻓ ﻪﺑ ﻞﺒﻗ ﻦﻣ

ﺞﺘﻨﻣزﺎﻬﺠﻟا . تﺎﻳرﺎﻄﺒﻟا ﻞهﺎﺠﺗﺔﻠﻤﻌﺘﺴﻤﻟا ﺎﻘﻓو تادﺎﺷرﻹ ﺔآﺮﺸﻟا ﺔﻌﻨﺼﻤﻟا.

Заявление o WEEE

(English) Under the European Union ("EU") Directive on Waste Electrical and Electronic Equipment, Directive

2002/96/EC, which takes effect on August 13, 2005, products of "electrical and electronic equipment" cannot be d iscarded

as municipal waste anymore and manufacturers of covered electronic equipment will be obligated to take back such

products at the end of their useful life.

1-16

Предисловие

(French) (Français) Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et

électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne

peuvent être déposés dans les décharges ou tout sim plement mis à la poubelle. Les fabricants de ces équipements

seront obligés de récupérer certains produits en fin de vie.

(German) (Deutsch) Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und

Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden, die sich auf 13.August, 2005 wirken. Und der

Hersteller von bedeckt Elektronik-Altgeräte gesetzlich zur gebrachten Produkte am Ende seines Baruchbarkeitsdauer

zurückzunehmen.

(Spanish) (Español) Bajo la directiva 2002/96/EC de la Unión Europea en materia de desechos y/o equipos electrónicos,

con fecha de rigor desde el 13 de agosto de 2005, los productos clasificados como "eléctricos y equipos electrónicos" no

pueden ser depositados en los contenedores habituales de su municipio, los fa bricantes de equipos electrónicos, están

obligados a hacerse cargo de dichos productos al termino de su período de vida.

(Italian) (Italiano) In base alla Direttiva dell’Unione Europea (EU) sullo Smaltimento dei Materiali Elettrici ed Elettronici,

Direttiva 2002/96/EC in vigore dal 13 Agosto 2005, prodotti appartenenti alla categoria dei Materiali Elettrici ed Elettronici

non possono più essere eliminati come rifiuti municipali: i produttori di detti materiali saranno obbligati a ritirare ogni

prodotto alla fine del suo ciclo di vita.

(Russian) (Русский) В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения

окружающей среды использованным электрическим и электронным оборудованием (директива WEEE

2002/96/EC), вст упающей в силу 13 августа 2005 года, изделия, относящиеся к электр ическому и электронному

оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного

1-17

Предисловие

электронного оборудования обязаны принимать его для переработки по окончании срока службы.

(Turkish) (Türkçe) Avrupa Birliği (AB) Kararnamesi Elektrik ve Elektronik Malzeme Atığı, 2002/96/EC Kararnamesi altında

13 Ağustos 2005 tarihinden itibaren geçerli olmak üzere, elektrikli ve elektronik malzemeler diğer atıklar gibi çöpe

atılamayacak ve bu elektonik cihazların üreticileri, cihazların kullanım süreleri bittikten sonra ürünleri geri toplamakla

yükümlü olacaktır.

(Greek) (Ελληνικά) Σύμφωνα με την Οδηγί α 2002/96/ΕΚ της Ευρωπαϊκής Ένωσης («ΕΕ») περί Απόρριψης Ηλεκτρικού

και Ηλεκτρονικού Εξοπλισμού (WEEE), η οποία λαμβάνει ισχύ στις 13 Αυγούστου 2005, τα προϊόντα «ηλεκτρικού και

ηλεκτρονικού εξοπλισμού» δεν είναι δυνατόν να απορριφθούν πλέον ως κοινά απορρίμματα και οι κατασκευαστ ές

κεκαλυμμένου ηλεκτρονικού εξοπλισμού είναι υποχρεωμένοι να πάρουν πίσω αυτά

ζωής τους.

(Polish) (Polski) Zgodnie z Dyrektywą Unii Europejskiej ("UE") dotyczącą odpadów produktów elektrycznych i

elektronicznych (Dyrektywa 2002/96/EC), która wchodzi w życie 13 sierpnia 2005, tzw. “produkty oraz wyposażenie

elektryczne i elektroniczne " nie mogą być traktowane jako śmieci komunalne, tak więc producenci tych produktów będą

zobowiązani do odbierania ich w momencie gdy produkt jest wycofywany z użycia.

(Hungarian) (Magyar) Az Európai Unió („EU") 2005. augusztus 13-án hatályba lépő, az elektromos és elektronikus

berendezések hulladékairól szóló 2002/96/EK irányelve szerint az elektr omos és elektronikus berendezések többé nem

kezelhetőek lakossági hulladékként, és az ilyen elektronikus berendezések gyártói kötelessé válnak az ilyen termékek

visszavételére azok hasznos élettartama végén.

(Czech) (Čeština) Podle směrnice Evropské unie ("EU") o likvidaci elektrických a elektronických výrobků 2002/96/EC

platné od 13. srpna 2005 je zakázáno likvidovat " elektrické a elektronické výrobky" v běžném komunálním odpadu a

výrobci elektronických výrobků, na které se tato směrnice vztahuje, budou povinni odebírat takové výrobk y zpět po

τα προϊόντα στο τέλος της ωφέλιμης

1-18

Предисловие

skončení jejich životnosti.

(Traditional Chinese ) 󰚸󰦐󰏼󰄊󰡣󰎳󰇞󰕓󰇞 2005  8  13  2002/96/EC

󰇞󰕓󰇞󰎳󰡣󰇞󰌚󰀫󰈣



(Simplified Chinese ) (简体中文) 欧盟已制订有关废电机电子设备法令，亦即自 2005 年 8 月 13 日生效的 2002/96/EC，明

文规定「电机电子设备产品」不可再以都市废弃物处理， 且所有相关电子设备制造商，均需在产品使用寿命结束后进行回

收。

(Japanese) (日本語) 2005  8  13 に EU 加盟国を流通する 電気・電子製品には WE EE 指令によりゴミ箱 に×印のリ

サイクルマークの表示が義務づけられて おり、廃棄物として捨てることの禁止とリサイクル が義務づけられています。

(Korean) (한국어) 2005 년 8 월 13 일자로 시행된 폐전기전자제품에 대한 유럽연합("EU") 지침, 지침 2002/96/EC 에

의거하여, "전기전자제품"은 일반 쓰레기로 폐기할 수 없으며 제품의 수명 이 다하면 해당 전자제품 의 제조업체가

이러한 제품을 회수할 책임이 있습니다.

(Vietnamese) (Tieng Viet) Theo Hướng dẫn của Liên minh Châu Âu ("EU") về Thiết bị điện & điện tử đã qua sử dụng,

Hướng dẫn 2002/96/EC, vốn đã có hiệu lực vào ngày 13/8/2005, các sản phẩm thuộc "thiết bị điện và điện tử" sẽ không

còn được vứt bỏ như là rác thải đô thị nữa và các nhà sản xuất thiết bị điện tử tuân thủ h

sản phẩm này vào cuối vòng đời.

(Thai) (ไทย) ภายใตขอกําหนดของสหภาพยุโรป ("EU") เกี่ยวกับของเสียจากอุปกรณไฟฟา และอิเล็กทรอนิกส เลขที่ 2002/96/EC

ซึ่งมีผลบังคับใชตั้งแตวันที่ 13 สิงหาคม 2005 ผูใชไมสามารถทิ้งผลิตภัณฑที่เปน "อุปกรณไฟฟาและอิเล็กทรอนิกส"

ปะปนกับของเสียทั่วไปของชุมชนไดอีกตอไป และผูผลิตอุปกรณอิเล็กทรอนิกสดังกลาวจะถูกบังคั

สิ้นสุดอายุการใชงานของผลิตภัณฑ

ướng dẫn sẽ phải thu hồi các

บใหนําผลิตภัณฑดังกลาวกลับคืนเมื่อ

1-19

Предисловие

(Indonesian) (Bahasa Indonesia) Sesuai dengan Regulasi Uni Eropa ("UE") perihal WEEE (Limbah Peralatan Listrik dan

Elektronik), Directive 2002/96/EC, yang berlaku sejak 13, 2005, produk "peralatan listrik dan elektronik" tidak lagi dapat

dibuang sebagai sampah umum dan pabrik peralatan elektronik diwajibkan untuk mengambil kembali produk tersebut

pada saat masa pakainya habis.

(Serbian) (Srpski) Po Direktivi Evropske unije ("EU") o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC,

koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod "elektronsku i električnu opremu" ne mogu više biti

odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove proizvode na kraju njihovog

uobičajenog veka trajanja.

(Netherlands) (Nederlands) De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische en

Electronische producten (2002/96/EC), die op 13 Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als

vervuiling. Fabrikanten van dit soort producten worden verplicht om producten retour te nemen aan het eind van hun

levenscyclus..

(Romanian) (Română) În baza Directivei Uniunii Europene ("UE") privind Evacuarea Echipamentului Electric şi Electro nic,

Directiva 2002/96/EC, care intră în vigoare pe 13 august, 2005, produsele din categoria "echipament electric şi electronic"

nu mai pot fi evacuate ca deşeuri municipale, iar fabricanţii echipamentului electronic vizat vor f i obligaţi să primească

înapoi produsele respective la sfârşitul duratei lor de utilizare.

(Portuguese) (Português) De acordo com a Directiva 2002/96/EC de Resíduos de Equipamentos Eléctricos e

Electrónicos da União Europeia (UE), efectiva desde o 13 de Agosto do ano 2005, os produtos de "equipamento eléctrico

e electrónico" não podem ser descartados como resíduo municipal e os fabricantes do equipamento electrónico sujeitos a

esta legislação estarão obligados a recolhar estes produtos ao finalizar sua vida útil.

1-20

Предисловие

(Swedish) (Svenska) Under Europeiska unionens ("EU") Weee-direktiv (Waste Electrical and Electronic Equipment),

Direktiv 2002/96/EC, vilket trädde i kraft 13 augusti, 2005, kan inte produkter från "elektriska och elektroniska

utrustningar" kastas i den vanliga hushållssoporna längre och tillverkare av inbyggd elektronisk utrustning kommer att

tvingas att ta tillbaka sådan produkter när de är förbrukade.

(Finnish) (Suomi) Euroopan unionin (EU) 13.8.2005 voimaan tulleen sähkö- ja elektroniikkalaiteromua koskevan

direktiivin 2002/96/EY mukaisesti ”sähkö- ja elektroniikkalaitteita” ei saa enää hävittää talousjätteiden mukana. Direktiivin

alaisen sähkö- tai elektroniikkalaitteen valmistajan on otettava laitteet takaisin niiden käyttöiän päättyessä.

(Slovak) (Slovenčina) Na základe smernice Európskej únie („EU“) o elektrických a elektronických zariadeniach číslo

2002/96/ES, ktorá vstúpila do platnosti 13. augusta 2005, výrobky, ktorými sú „elektrické a elektronické zariadenia” nesmú

byť zneškodňované spolu s komunáln ym odpadom a výrobcovia patričných elektronických zariadení sú povinní takéto

výrobky na konci životnosti prevziať naspäť.

(Slovenian) (Slovenščina) Skladno z določili direktive Evropske unije ("EU") o odpadni električni in elektronski opremi,

Direktiva 2002/96/ES, ki je veljavna od 13. avgusta, izdelkov "električne in elektronske opreme" ni dovoljeno odstranjevati

kot običajne komunalne odpadke, proizvajalci zadevne elektronske opreme pa so zavezani, da tovrstne izdelke na koncu

njihove življenjske dobe sprejmejo nazaj.

(Danish) (Dansk) I henhold til direktiv fra den europæiske union (EU) vedrørende elektrisk og elektronisk affald , Direktiv

2002/96/EC, som træder i kraft den 13. august 2005, må produkter som "elektrisk og elektronisk udstyr" ikke mere

bortskaffes som kommunalt affald. Producenter af det pågældende, elektron iske udstyr vil være forpligtet til at tage disse

produkter tilbage ved afslutningen på produkternes levetid.

1-21

Предисловие

(Norwegian) (Norsk) Under den europeiske unionens ("EU") direktiv om deponering av elektronisk og elektrisk utstyr,

direktiv 2002/96/EC, som trer i effekt 13. august 2005, kan ikke produkter av "elektronisk og elektrisk ustyr" lenger

deponeres som husholdningsavfall og fabrikantene av disse produktene er forpliktet å ta tilbake slike produkter ved

slutten av produktets levetid.

(Bulgarian) (българск и) Според директивата на Европейския съю з относно отпадъците от електрическо и

електронно оборудване, директива 2002/96/EC, важаща от 13 август, 2005 г., елек трическо и електро нно

оборудване не може да се изхвърля заедно с битовите отпадъци и производителите на такова оборудване са

задължени да приемат обратно съответните продукти в края на експлоатационния им период.

(Croatian) (Hrvatski) U okviru Direktive Europske Unije ("EU") o Otpadnim električnim i elektroničkim uređajima, Direktiv a

2002/96/EC, koja je na snazi od 13. kolovoza 2005., "električni i elektronički uređaji" se ne smiju više bacati zajedno s

kućnim otpadom i proizvođači su obvezni zbrinuti takve proizvode na kraju njihovog životno g vijeka.

(Estonian) (Eesti) Vastavalt Euroopa Liidu ("EL") direktiivile 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta),

mis jõustus 13. augustil 2005, on keelatud kodumajapidamiste "elektri- ja elektroonikaseadmete" jäätmete hävitamine

koos majapidamisjäätmetega, ja elektri- ja elektroonikaseadmete tootjad on kohustatud sellised tooted pärast nende

kasutuselt kõrvaldamist tagasi võtma.

(ﻲـــــــﺳر ﺎﻓ ) (Persian)

ﺎﻗ ﻖﺒﻃ ﺮﺑﻮﻧ ﯽﮑﻴﻧوﺮﺘﮑﻟا و ﯽﮑﻳﺮﺘﮑﻟا ﯼﺎه ﻪﻟﺎﺑز ﻊﻓد ن) ﺪﻨﺑ 2002/96/EC ﺎﭘورا ﻪﻳدﺎﺤﺗا ( ﺦﻳرﺎﺗ زا ﻪﮐ13 لﺎﺳ ﺖﺳﻮﮔﺁ 2005 ﯼﺎه ﺖﮐﺮﺷ ﻪﻴﻠﮐ ، ﺖﺳاﺮﺟا ﻞﺑﺎﻗ ﯼدﻼﻴﻣ

ﺪﻨﺷﺎﺑ ﯽﻣ فﺮﺼﻣ ﻩرود نﺎﻳﺎﭘ زا ﺲﭘ دﻮﺧ تﻻﻮﺼﺤﻣ ﻪﻟﺎﺑز ﯼروﺁ ﻊﻤﺟ ﻪﺑ ﻒﻇﻮﻣ ﻩﺪﻨﻨﮐ ﺪﻴﻟﻮﺗ.

)Arabic() ﻌﻟاﺔﻴﺑﺮ(

ﻲﺑروﻷا دﺎﺤﺗﻹا ﺔﻴﻗﺎﻔﺗا رﺎﻃإ ﻲﻓ")ﻲﺑروﻷا دﺎﺤﺗﻹا (" ﻪﻴﺟﻮﺗ ،ﺔﻴﻧوﺮﺘﻜﻟﻹاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﻷا و تاﺪﻌﻤﻟا تﺎﻳﺎﻔﻧ نﺄﺸﺑ ﻪﻴﺟﻮﺘﻟا2002/96/EC

،ﺔﻴﺑروﻷا ﺔﻋﻮﻤﺠﻤﻠﻟىﺬﻟا ﻲﻓ لﻮﻌﻔﻤﻟا يرﺎﺳ ﺢﺒﺻأ 13ﺲﻄﺴﻏأ / ،بﺁ2005 تﺎﺠﺘﻨﻣ نا ،"ﺔﻴﻧوﺮﺘﻜﻟإو ﺔﻴﺋﺎﺑﺮﻬآ ةﺰﻬﺟأ " ﻲﻠﺨﺘﻟا ﻦﻜﻤﻳ ﻻ

ﺎﻬﺘﻴﺣﻼﺻ ةﺪﻣ ﺔﻳﺎﻬﻧ ﻲﻓ تﺎﺠﺘﻨﻤﻟا ﻩﺬه ﻞﺜﻣ دادﺮﺘﺳا ﻢﻬﻴﻠﻋ ﺎﻣاﺰﻟ نﻮﻜﻴﺳ ﺔﻴﻧوﺮﺘﻜﻟﻻا تاﺪﻌﻤﻟا

ﻮﺠﺘﻨﻣو ،تﺎﻳﺎﻔﻧ ﺎﻬﻔﺻﻮﺑ ﺎﻬﻨﻋ.

1-22

Предисловие

Товарные знаки

Все товарные знаки являются собственностью соответствующих владельцев.

SRS Premium Sound, SRS и эмблема являются товарными знаками компании SRS Labs, Inc.

Информация о выпуске

Версия Примечание о выпуске Дата

1.1 07, 2011

ГЛАВА 2

Введение

2-2

Введение

Поздравляем с приобретением этого высококачественного ноутбука. Этот совершенно

новый изысканный ноутбук повысит комфорт и эффективность вашей работы. Мы с

гордостью заверяем пользователей, что данный ноутбук полностью проверен и соответствует

нашей репутации производителя устройств непревзойденной надежности, отвечающих всем
требованиям пользователей

.

Структура руководства

Настоящее руководство пользователя содержит инструкции и указания по эксплуатации

данного ноутбука. Перед его использованием рекомендуется полностью прочитать настоящее

руководство.

Глав а 1 «Предисловие»

предосторожности, связанные с эксплуатацией данного ноутбука. При первом
использовании данного ноутбука рекомендуется полностью прочитать эту главу.

содержит основные сведения по безопасности и меры

Глав а 2 «Введение»

проверить наличие всех принадлежностей при распаковке ноутбука. При отсутствии или

повреждении какой-либо принадлежности обратитесь в магазин, в котором был приобретен

ноутбук. Также в этой главе приводятся технические характеристики ноутбука и описываются

его функциональные кнопки, кнопки быстрого запуска, разъемы, индикаторы и внешний вид.

Глава 3, «

клавиатуры, сенсорной панели, жесткого диска и оптического привода. Кроме того, к

сведению пользователей ноутбука представлены процедуры установки и извлечения батареи,

подключения различных внешних устройств, устройств связи и т.п.

Подготовка к работе» содержит основные инструкции по использованию

содержит описание всех принадлежностей ноутбука. Рекомендуется

2-3

Введение

Глава 4, «Настройка BIOS» содержит информацию о программе настройки BIOS,

позволяющей настроить систему оптимальным образом.

Распаковка

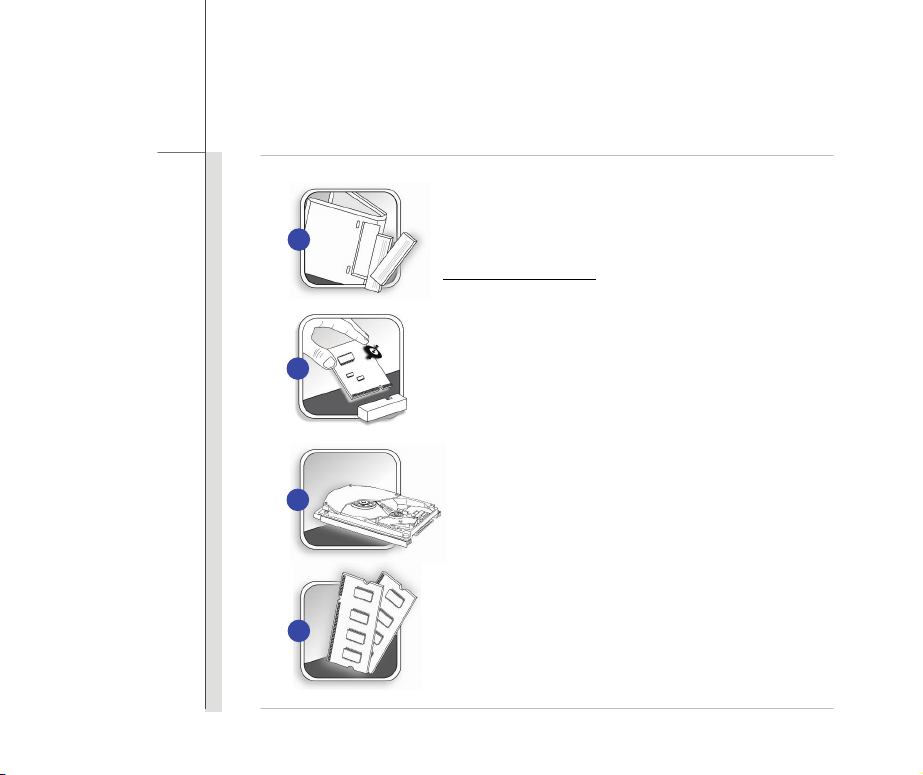

Прежде всего, распакуйте коробку и проверьте комплектность поставки. Если какой-либо

предмет отсутствует или поврежден, незамедлительно свяжитесь с местным продавцом

ноутбука. Кроме того, сохраните коробку и упаковочные материалы на случай будущей

транспортировки. Ниже приведен перечень комплекта поставки:

Комплек тация может

быть изменена без

отдельного уведомления.

Ноутбук

Литий-ионная

аккумуляторная батарея

высокой емкости

Чехол (дополнительно)

Диск с приложениями «все в одном» (содержащий полную версию

руководства пользователя, драйверы, служебные программы и

дополнительное ПО восстановления).

Краткое руководство

Адаптер питания с кабелем

питания

2-4

Введение

Технические характеристики

Физические характеристики

Размеры 324 (Д) x 227 (Ш) x 22.5~6 (В) мм (Минимальная высота

6мм)

Вес 1.4 кг (с 4-элементной батареей)

ЦП

Тип процессора AMD® FT1 (BGA 413 balls)

Поддерживаемый процессор AMD

Кэш L2 / L3 В зависимости от типа APU

Частота основы процессора В зависимости от типа APU

Внимание Установленн ый процессор зависит от модели ноутбука,

Набор микросхем системной логики

Северный мост AMD® Zacate

Южный мост AMD

Внимание Установленн ый процессор зависит от модели ноутбука,

®

Zacate

купленной вами. Свяжитесь с локальным дилером за

дополнительной информацией.

®

Hudson-M1

купленной вами. Свяжитесь с локальным дилером за

дополнительной информацией.

2-5

Введение

Память

Техн ологи я DDR3

Память DDR3 SO-DIMM X 1 слот

2/ 4 ГБ (опционально)

Устройства хранения данных (Перечень компонентов может отличаться в зависимости от модели,

купленной пользователем)

Форм-фактор жесткого диска 2,5 дюйма, высота 9,5 мм, SATA интерфейс

Внешний оптический привод USB External ODD (опционально)

Внимание Модель жесткого диска зависит от модели ноутбука,

купленной пользователем, и может изменяться без

предварительного уведомления.

Питание

Адаптер питания переменного/ 40ВТ, 19 В
постоянного тока Вход: 100~240V~2.0A 50~60Hz

Выход: 19V
Тип батареи 4 –элементная

8 -элементная (опционально)

Батарея часов реального времени Имеется

Внимание Тип батареи в комплекте поставки может быть изменен без

уведомления.

2.1A

2-6

Введение

Порты ввода-вывода

Монитор (VGA) 15-контактный D-Sub, 1 шт.

USB USB 2.0 x 2

HDMI 1 шт.

Mic-in 1 шт.

Headphone-out 1 шт.

Внутренний микрофон 1 шт.

Разъем RJ45 1 шт.

Устро йс тво чтения карт памяти 1 шт. (SD/ SDHC/ MMC) (опционально)

Набор поддерживаемых карт памяти может быть изменен

без уведомления.

Сетевые интерфейсы (Перечень компонентов может быть изменен без уведомления)

ЛВС 10/100/1000 Ethernet (опционально)

Беспроводная ЛВС Поддерживается

Bluetooth Поддерживается (опционально)

Звук

Аудио контроллер Realtek® ALC 269Q

Встроенные динамики 2 динамика в корпусе

Громкость звука Регулировк а громкости специальными кнопками,

сочетанием клавиш и программно

2-7

Введение

Видео (опционально)

Графика UMA

Разрешение ЖК-дисплея 1366 x 768

Выход на ЭЛТ-Монитор Поддерживается

Поддержка двух мониторов Автоматическое определение подключенных ЖК- и

ЭЛТ-дисплеев.

Дисплей

Тип ЖК-дисплея 13.4”(опционально) WXGA (Glare type)

Яркость Яркость регулируется сочетанием клавиш

Веб-камера

CMOS 1.3 мегапиксела

Программы и BIOS

Загрузка с USB-накопителя Поддерживается, загрузка с USB-дисковода гибких дисков

только в DOS

BIOS Поддержка быстрой загрузки – имеется

Прочее

Соответствие стандартам WHQL

Иллюстрации

приведены только в

качестве примера.

2-8

Введение

Общие сведения об изделии

В данном разделе описываются основные элементы ноутбука. Эти сведения помогут

ознакомиться с ноутбуком перед его использованием. Помните, что изображение ноутбука,

приведенное в данном разделе, может отличаться от модели, приобретенной вами.

Вид сверху в открытом состоянии

Вид сверху в открытом состоянии и приведенное ниже описание позволяют ознакомиться с

основной рабочей областью ноутбука.

5

1

2

3

1. Веб-камера

2. Кнопка питания/ индикатор

питания

3. Клавиатура

4. Сенсорная панель

5. Внутренний микрофон

4

2-9

Введение

1. Веб-камера, индикатор веб-камеры

 Данная встроенная веб-камера может использоваться для фотосъемки, видеосъемки

и конференций, а также других интерактивных приложений.

 Светодиодный индикатор веб-камеры, расположенный рядом с ней, светится белым

цветом во время работы веб-камеры и выключается при ее отключении.

2. Кнопка питания/ индикатор питания

 Позволяет включать и выключать ноутбук.

 Светится белым цветом, когда ноутбук работает.

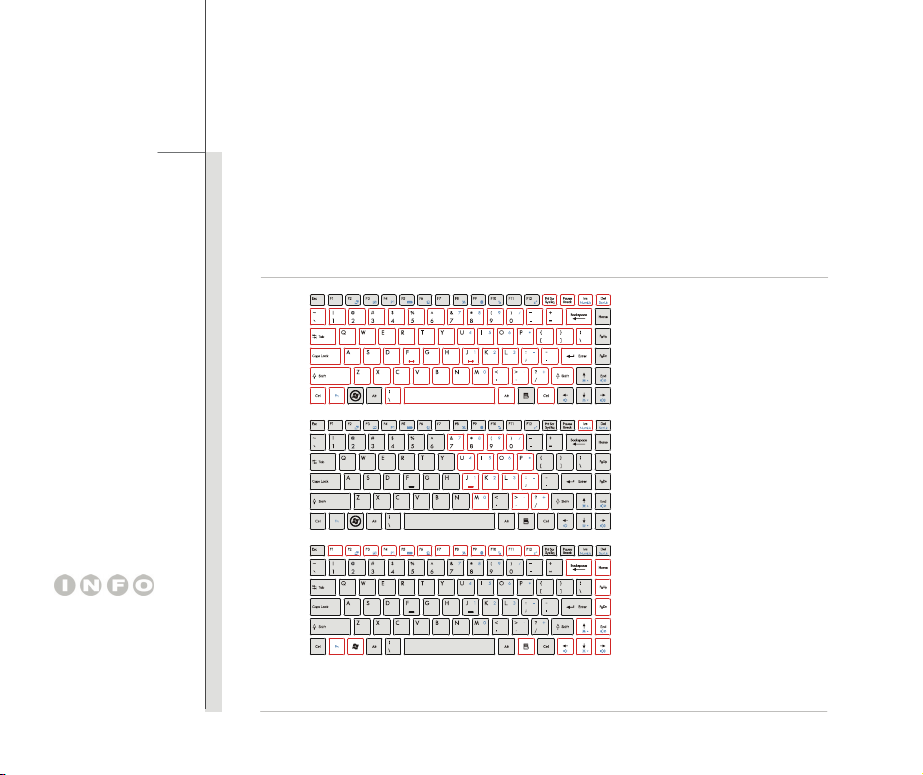

3. Клавиатура

Встроенная клавиатура оснащена всеми клавишами полноразмерной клавиатуры.

Кнопки быстрого запуска [Fn]

Нажатие кнопок быстрого запуска [Fn] активирует специальные приложения или

инструменты.

Сенсорные кнопки быстрого запуска позволяют повысить эффективность работы.

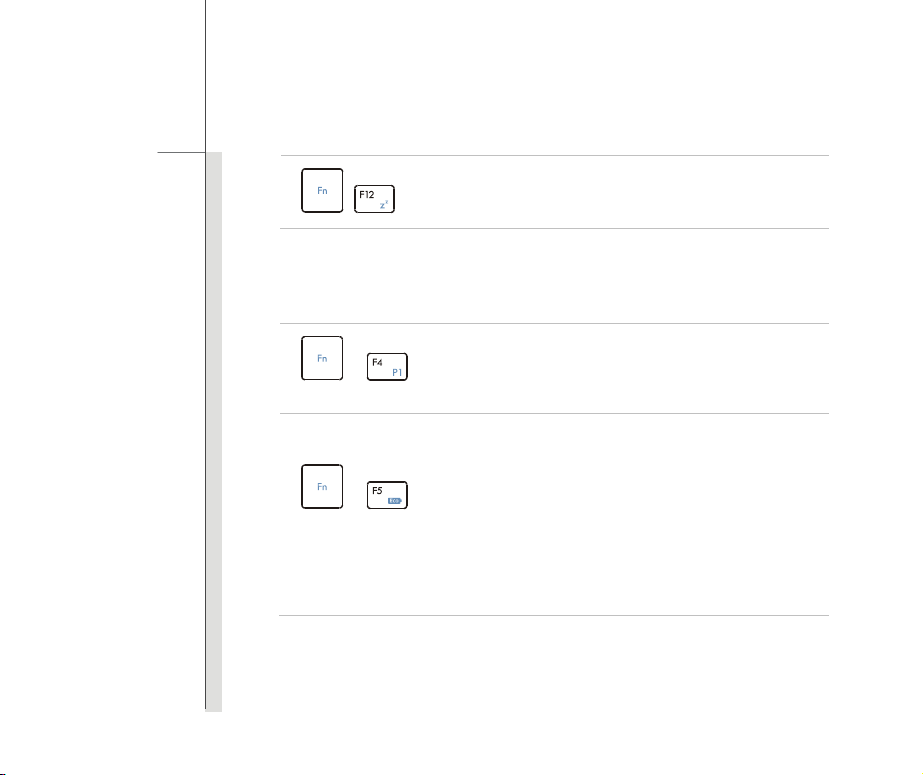

 Нажмите и удерживайте кнопку Fn, затем нажмите F4 для

+

включения функции User Defined application.

User Defined

2-10

Введение

 Нажмите и удерживайте кнопку Fn, затем последовательно

нажимайте F5 для переключения режимов ECO Engine.
Нажмите эту кнопку ещё раз для выключения этой функции.

+

ECO Engine

(Энергосбережение )

 Подробные сведения о системе ECO и функции

энергосбережения см. в разделе «Управление питанием»

главы 3 настоящего руководства.

 Обратите внимание на то, что функция ECO Engine

опциональна.

 Нажмите и удерживайте кнопку Fn, затем нажмите F6 для

+

Вебкамера

включения функции Веб-камера. Нажмите ее ещё раз для
выключения.

 Нажмите и удерживайте кнопку Fn, затем нажмите F8

+

Беспроводная ЛВС

повторительно для включения или выключения функции

Беспроводной ЛВС.

 Нажмите и удерживайте кнопку Fn, затем нажмите F9 для

+

Bluetooth

(опционально)

включения Bluetooth. Нажмите эту кнопку ещё раз для
выключения этой функции.

2-11

Введение

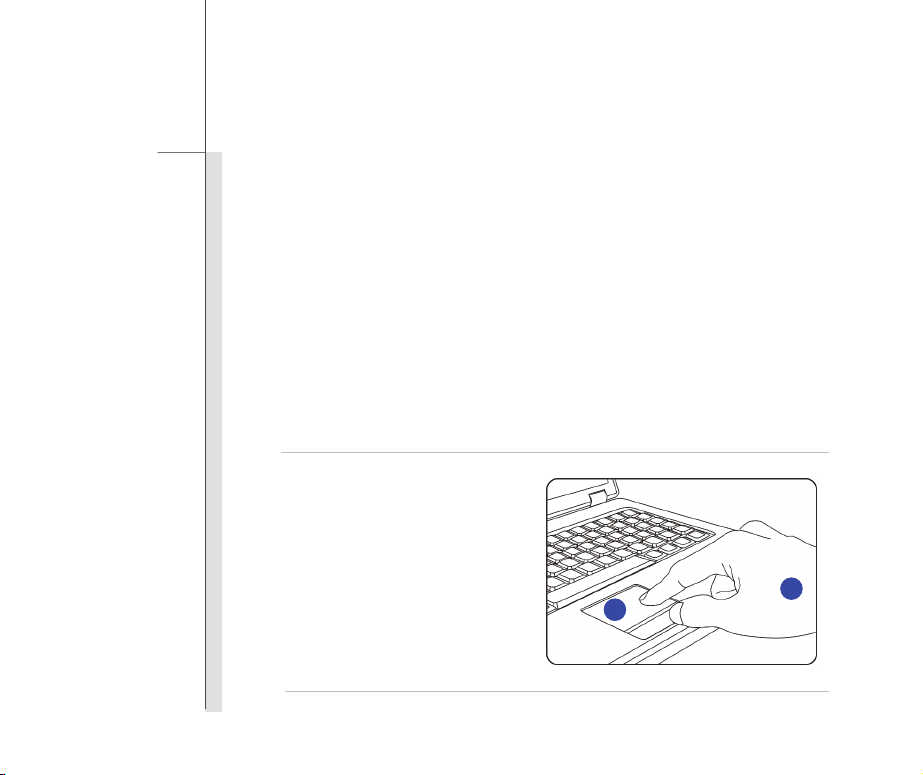

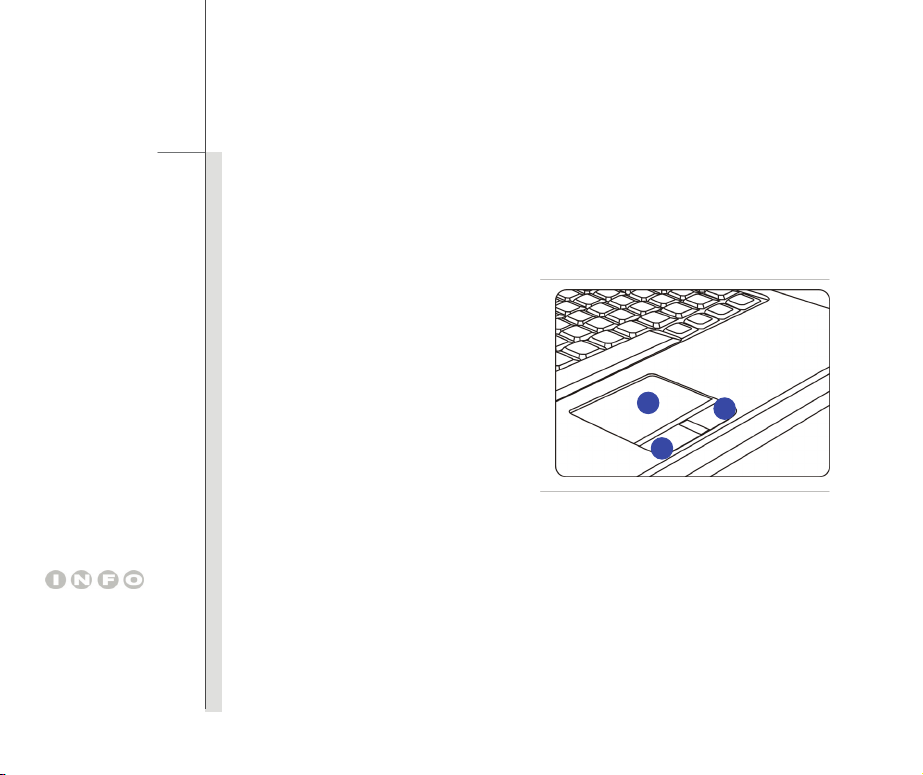

4. Тачпад

Это указательное устройство ноутбука.

5. Внутренний микрофон

В ноутбуке имеется встроенный микрофон, функционально равноценный обычному

микрофону.

2-12

Введение

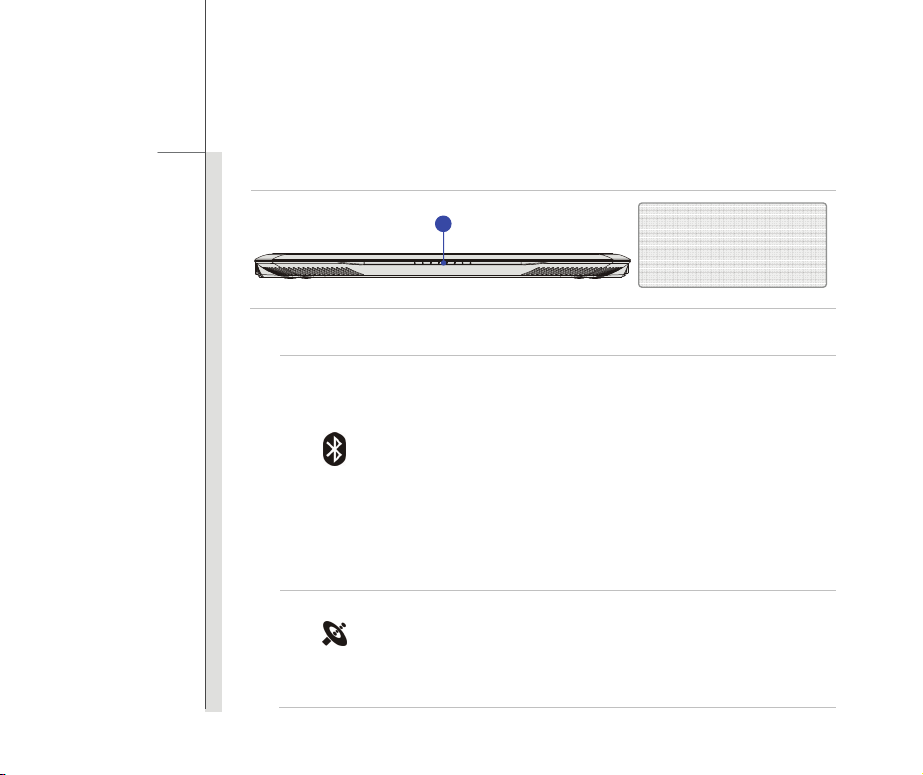

Вид спереди

1

1. Индикаторы состояния

1. Индикаторы состояния

Bluetooth

 Индикатор Bluetooth светится белым цветом при включении

функции Bluetooth.

 Примечание.Функция Bluetooth может отсутствовать в

Bluetooth

(опционально)

зависимости от приобретенной вами модели.

 Предупреждение. Для обеспечения безопасности полетов когда вы

находитесь в самолете, эти два индикатора должны быть

выключены.

 За дополнительной информацией обратитесь к локальному

дистрибьютору при необходимости.

Беспроводная ЛВС

 Индикатор LED светится белым цветом, когда включена функция

Беспроводная

ЛВС

беспроводной ЛВС.

 Светодиодный индикатор выключается при выключении этой

функции.

2-13

Введение

 Предупреждение. Для обеспечения безопасности полетов когда

вы находитесь в самолете, эти два индикатора должны быть

выключены.

 За дополнительной информацией обратитесь к локальному

дистрибьютору при необходимости.

Режим ожидания:

 Мигает белым при работе системы в режиме ожидания.

 Светится белым, когда система включена.

 Выключается при выключении системы.

Состояние батареи

 Светится белым цветом, когда батарея заряжается.

 Светится желтым цветом, когда батарея разряжена.

 Мигает желтым цветом при сбое батареи, когда требуется

заменить ее новой батареей. Обратитесь к местному продавцу для

приобретения батареи эквивалентного типа, рекомендованной

продавцом.

 Индикатор батареи выключается при ее полной зарядке или

отключении адаптера

питания.

Доступ к жесткому диску или дисководу оптических дисков

(опционально):

Мигает белым цветом при доступе системы к жесткому диску или

оптическому приводу.

2-14

Введение

Num Lock: Светится белым цветом при включении функции «Num
Lock».

Caps Lock: Светится белым цветом при включении функции «Caps
Lock».

Scroll Lock: Светится белым цветом при включении функции «Scroll
Lock».

2-15

Введение

Вид слева

3

2

1. Разъем HDMI

1

4

2. Разъем RJ-45

3. Порт VGA

4. Устройство чтения карт

памяти

1. Ра зъем HDMI

HDMI (High Definition Multimedia Interface Support) это новый интерфейс для цифровой

передачи видео стандартной, повышенной и высокой четкости, а также многоканального

звука по одному кабелю.

2. Ра зъем RJ-45

Разъем интерфейса Ethernet используется для подключения кабеля локальной

вычислительной сети (ЛВС).

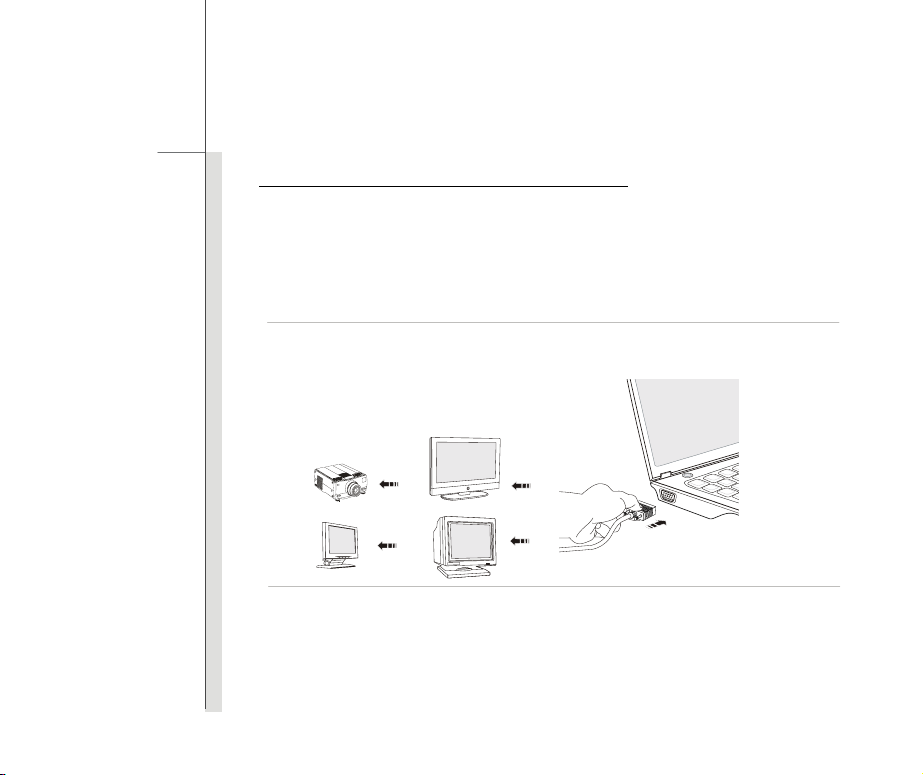

3. Порт VGA

15-контактный порт D-Sub VGA позволяет подключить внешний монитор или другое

стандартное VGA-устройство (такое как проектор) для просмотра

изображений с

компьютера.

2-16

Введение

4. Ус тр ой ство чтения карт

Встроенное устройство чтения карт памяти поддерживает карты различных типов, в том

числе: MMC (Multi-Media Card), SD (Secure Digital), SDHC (SD High Capacity), и

SDXC(extended Capacity). За более подробной информацией обращайтесь к местному

продавцу и помните, что перечень поддерживаемых карт может быть изменен без

уведомления.

2-17

Введение

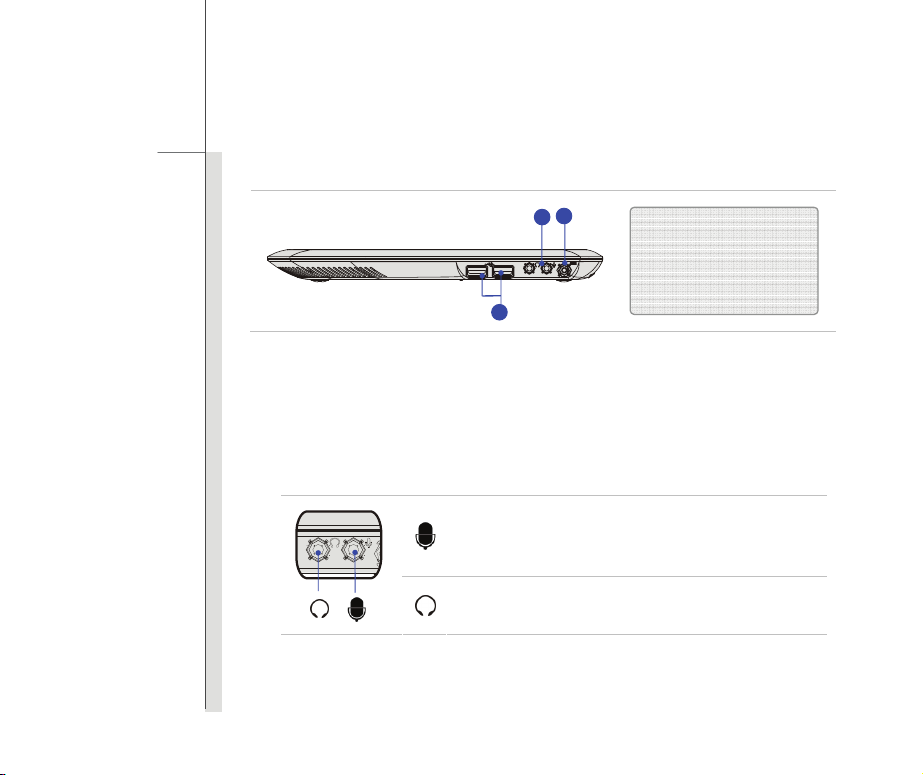

Вид справа

3

2

1

1. Порт USB

2. Звуковые разъемы

3. Разъе м питания

1. Порт USB

Порт USB 2.0 позволяет подключать периферийные устройства с интерфейсом USB,

такие как мышь, клавиатура, модем, портативный жесткий диск, принтер и др.

2. Звуковые разъемы

Обеспечивают высококачественную стереофоническую обработку звука класса Hi-Fi.

Микрофон: Разъем для внешнего микрофона.

Линейный вход: Используется для подключения внешнего

звукового устройства.

Наушники: Разъем для акустических систем или
наушников.

3. Ра зъем питания

Служит для подключения адаптера питания ноутбука.

2-18

Введение

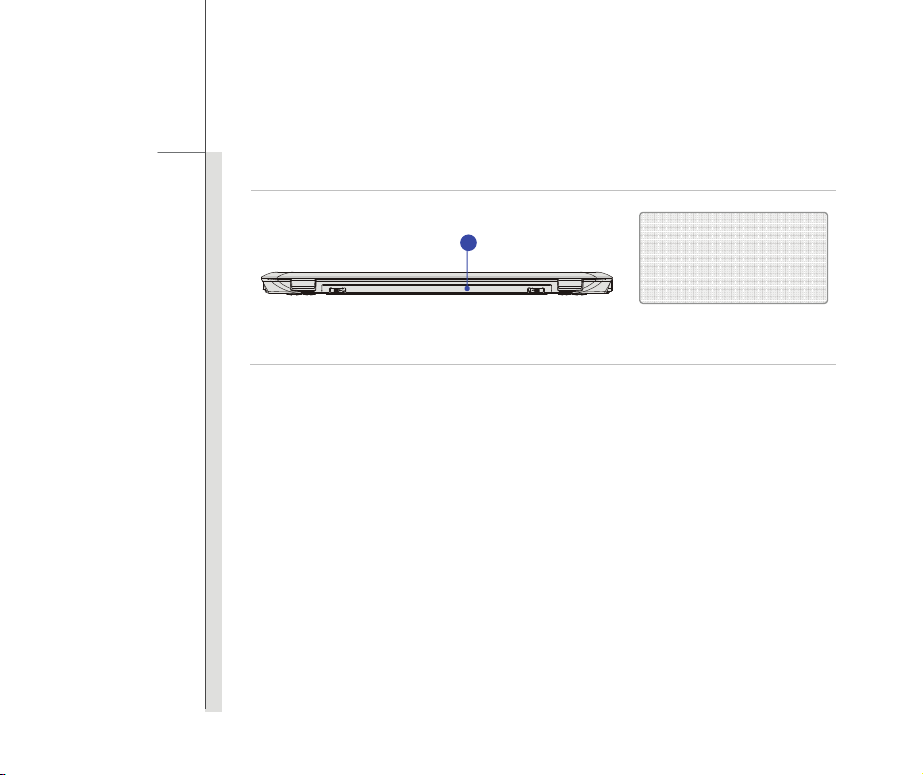

Вид сзади

1

1. Батарея

1. Батарея

Питание ноутбука осуществляется от батареи, когда отключен адаптер питания.

2-19

Введение

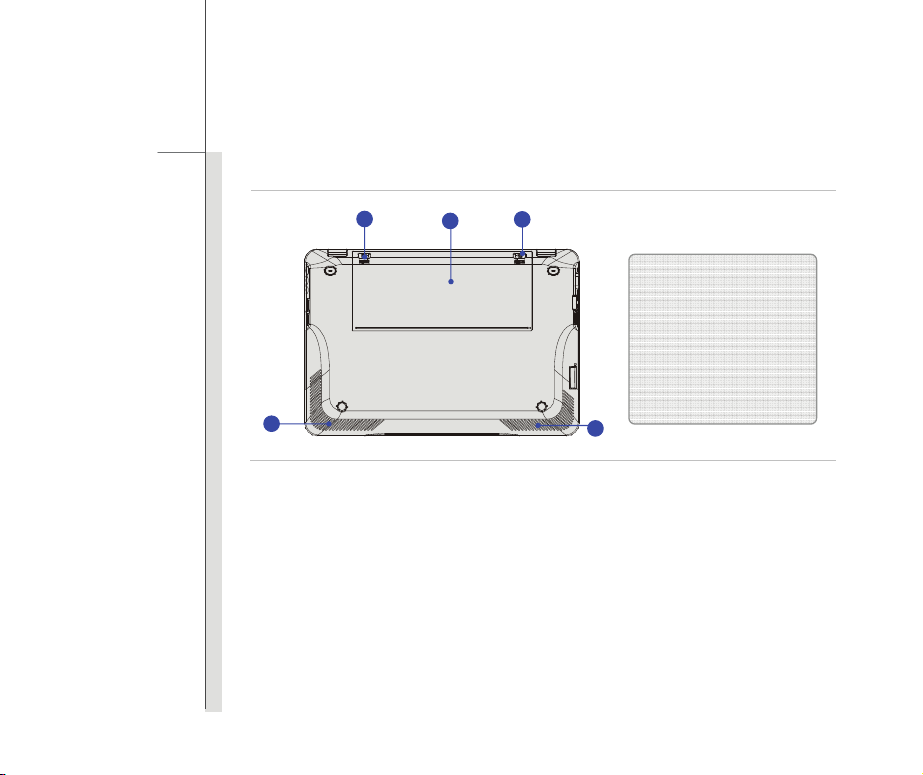

Вид снизу

1

4

2

3

1. Кнопка бл окировки и

разблокировки батареи

2. Батарея

3. Кнопка фиксатора батареи

4. Вентилятор

4

1. Кнопка блокировки и разблокировки батареи

Батарею нельзя переместить, когда эта кнопка находится в положении блокировки. Когда

кнопка находится в положении разблокировки, батарею можно снять.

2. Батарея

Питание ноутбука осуществляется от батареи, когда отключен адаптер питания.

3. Кнопка фиксатора батареи

Это сдвигающаяся подпружиненная кнопка, служащая для подготовки к извлечению

батареи. Сдвиньте ее одной рукой и осторожно извлеките батарею другой рукой.

2-20

Введение

4. Вентилятор

Вентилятор осуществуляет охлаждение системы. НЕ блоки руйте отверстие вентилятора

для обеспечения циркуляции воздуха.

ГЛАВА 3

Подготовка к работе

3-2

Подготовка к работе

Управление питанием

Подключение адаптера питания

Обратите внимание, что при первом использовании этого ноутбука настоятельно

рекомендуется подключить адаптер питания и использовать питание от электрической сети.

При подключении адаптера питания начинается зарядка батареи.

Помните, что в комплект поставки входит адаптер питания, одобренный для данного

ноутбука, использование блока питания другой модели может привести к повреждению

ноутбука и подключенных к

Не покройте адаптер AC/DC, так как он выпускает определенную теплоту при работе.

Всегда обратите внимание на теплоту из адаптера AC/DC при работе.

нему устройств.

3-3

Подготовка к работе

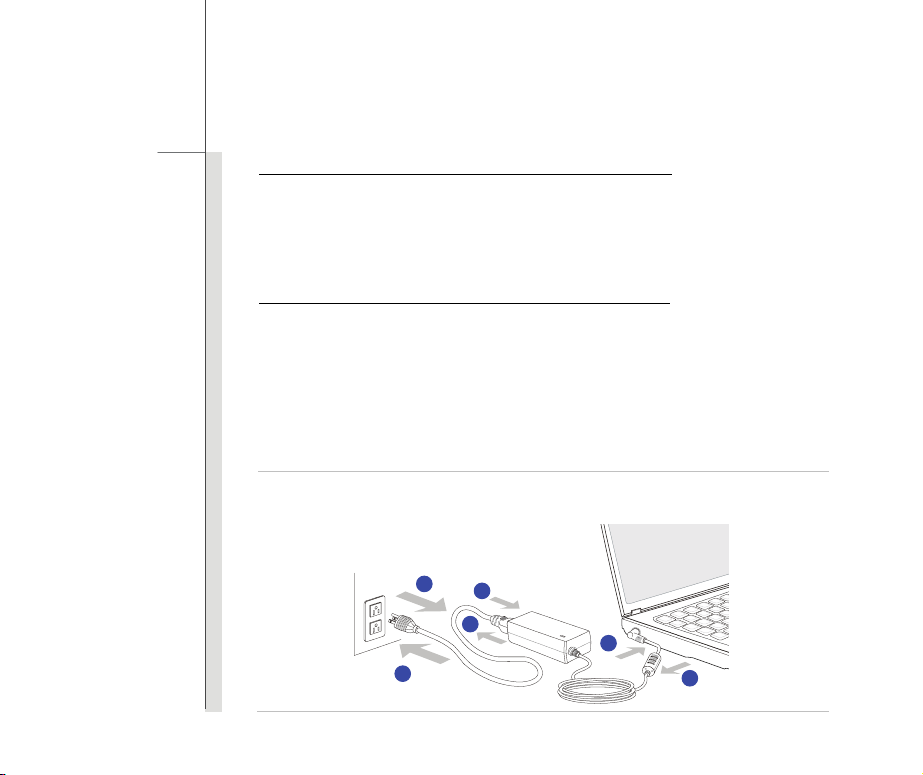

Подключение к источнику питания переменного тока

1. Извлеките из упаковки адаптер питания и кабель питания.

2. Подсоедините кабель питания к разъему на адаптере питания.

3. Подсоедините разъем постоянного тока блока питания к ноутбуку, а штепсельную вилку

кабеля питания к электрической розетке.

Отключение от источника питания переменного тока

Процедура отключения адаптера питания:

4. Сначала выньте вилку кабеля питания из электрической розетки.

5. Отсоедините разъем питания от ноутбука.

6. Отсоедините кабель питания от разъема на адаптере питания.

7. При отсоединении кабеля питания держитесь только за разъем на кабеле. Никогда не

тяните за сам кабель питания!

4

2

6

3

3

6

3-4

Подготовка к работе

Использование батареи

Этот ноутбук оснащен литий-ионной батареей высокой емкости. Аккумуляторная

литий-ионная батарея представляет собой внутренний источник питания ноутбука.

Помните, что попытки самостоятельной разборки батареи могут привести к ее повреждению.

Также помните, что ограниченная гарантия на батарею прекратит действовать в случае

разборки батареи неуполномоченным лицом.

Для избежания взрыва, вызван неправильной заменой батареей

одинакового или эквивалентного типа, рекомендуется только производителем.

Всегда положите неиспользуемую батарею в безопасное положение.

При утилизации батареи выполняйте местное законодательство и правила.

, используйте батарею

3-5

Подготовка к работе

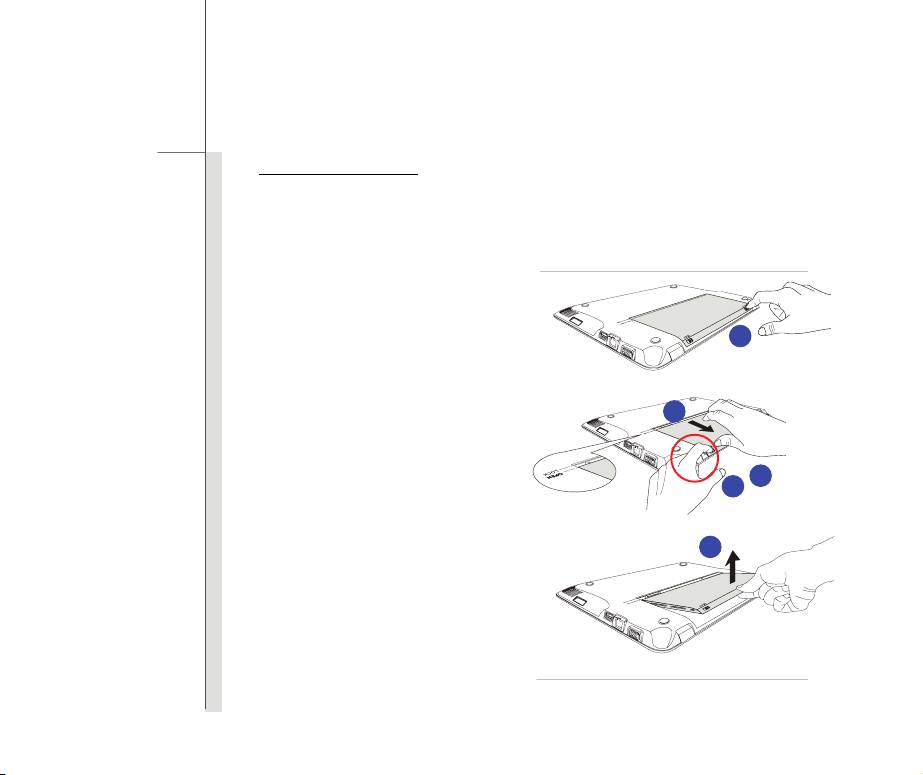

Извлечение батареи

Рекомендуется всегда иметь запасную батарею для обеспечения необходимой длительности

работы. Для приобретения батареи, совместимой с данным ноутбуком, обращайтесь к

местному продавцу. Процедура извлечения батареи приведена ниже:

1. Выключите ноутбук и отсоедините

сетевой блок питания.

2. Переместите кнопку блокировки в

положение «разблокировано».

3. Найдите кнопку фиксатора батареи на

нижней панели.

4. Нажмите

5. Аккуратно вытяните батарею к

6. Выньте батарею из батарейного отсека.

и удерживайте кнопку

фиксатора в направлении

разблокирования батареи, обозначенном

на нижней панели.

положению около отметки «открыто».

5

2

4

3

6

3-6

Подготовка к работе

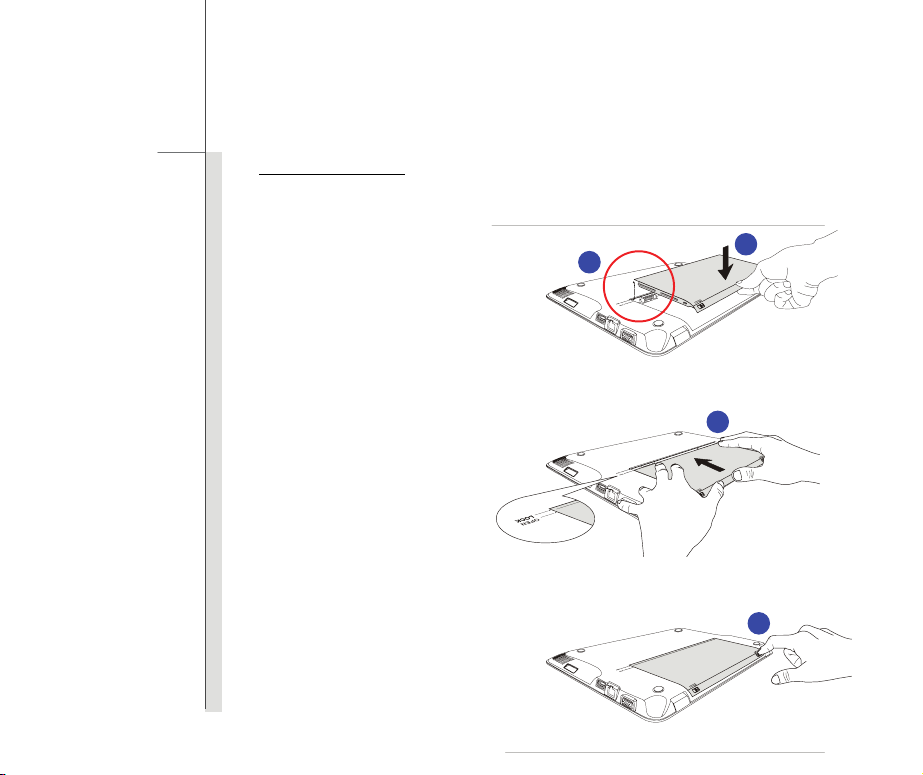

Устан ов ка батареи

Процедура установки батареи приведена ниже:

1. Выровняйте передний край

батареи с отметкой «открыто»,

расположенной сбоку

батарейного отсека.

2. Положите батарею вертикально

в батарейный отсек, соблюдая

правильную ориентацию.

3. Задвиньте батарею на место до

ее фиксации в батарейном

отсеке.

4. Переместите кнопку блокировки

в положение блокировки, чтобы

убедиться, что батарея

зафиксирована.

1

2

3

4

3-7

Подготовка к работе

Рекомендации по безопасному использованию батареи

Нарушение правил замены или использования батареи может создать риск возгорания или

взрыва, что может привести к причинению вреда здоровью.

 Заменяйте главную батарею батареей такого же или эквивалентного типа.

 Не разбирайте, не замыкайте накоротко, не сжигайте и не храните батареи при

температуре выше +60° C (+140° F).

 Не манипулируйте батареями. Храните их в

 Не используйте ржавые и поврежденные батареи.

 Утилизируйте батареи в соответствии с местными правилами. За сведениями о

переработке и правильной утилизации обращайтесь в местные органы по утилизации

твердых отходов.

недоступном для детей месте.

Экономия энергии батареи

Эффективное батарейное питание чрезвычайно важно для нормальной работы ноутбука.

При неправильном управлении питанием от батареи могут быть утрачены сохраненные

данные и пользовательские настройки.

Ниже приведены рекомендации по продлению работы ноутбука от батареи и

предотвращению внезапного прерывания питания:

 Переводите систему в режим ожидания при ее простое или уменьшите значение

таймера режима

 Выключайте систему, если она не будет использоваться некоторое время.

 Отключайте ненужные настройки и отсоединяйте неработающие периферийные

ожидания.

3-8

Подготовка к работе

устройства.

 Подключайте к системе адаптер питания, когда это возможно.

Зарядка батареи

Батарея ноутбука заряжается, когда она установлена в ноутбук. Перед зарядкой батареи

примите к сведению приведенные ниже советы:

 Если нет другой заряженной батареи, сохраните свою работу и закройте все

выполняющиеся программы, а затем завершите работу системы или переведите ее в

спящий режим с сохранением состояния на диск.

 Подключите внешний адаптер

 Систему можно использовать, переключать в режим ожидания или выключать, не

прерывая зарядку батареи.

 В батарее применяются литий-ионные элементы питания, не обладающие эффектом

«памяти». Перед зарядкой батарею не требуется разряжать. Однако для оптимизации

работы батареи рекомендуется раз в месяц полностью ее разряжать.

 Если ноутбук не используется

батарею. Это позволит продлить срок ее службы.

 Фактическое время зарядки зависит от используемых приложений.

питания.

длительное время, рекомендуется извлечь из него

3-9

Подготовка к работе

ECO Engine (Система ECO) – Функция энергосбережения

(опционально поддерживается)

ECO Engine (Система ECO)

поддерживает 5 различных режимов экономии энергии – Gaming mode (Игры), Movie mode

(Видео), Presentation mode (Презентации) и Office mode (Офис). Эти режимы позволяют

продлить время работы ноутбука от батареи при выполнении различных задач.

Следуйте указанием ниже для активизирования функции энергосбережения ECO Engine:

1. Нажмите и удерживайте кнопку Fn.

2. Нажмите F5, чтобы циклически переключать различные

Engine, или выключать эту функцию.

3. Для обозначения текущего активного режима на экране отображается соответствующий

значок при выборе режима.

- это уникальная функция энергосбережения, которая

режимы поддерживаются в ECO

Gaming mode (Игры)
Выбирайте этот режим для игр.

3-10

Подготовка к работе

Movie mode (Видео)

Выбирайте этот режим для мультимедийных приложений.

Presentation mode (Презентации)

Выбирайте этот режим для презентаций.

Office mode (Офис)

Выбирайте этот режим для работы с офисными

приложениями.

ECO Off (Система ECO отключен а)

Выбирайте этот режим для отключить ECO Engine.

3-11

Подготовка к работе

Управление питанием в ОС Windows

Управлени е питанием персональных компьютеров и мониторов может значительно

сэкономить электроэнергию, а также внести вклад в защиту окружающей среды. Чтобы

сэкономить электроэнергию, настройте выключение дисплея или перевод компьютера в

режим ожидания после определенного времени бездействия пользователя.

Следуйте указаниям ниже для регулирования настроек управления пиранием в ОС Windows:

1. Функции управления электропитанием в ОС Windows

энергопотребления дисплея, жесткого диска и батареи. Откройте меню [Start] (Пуск) >

[Control Panel] (Панель управления) > [System and Maintenance] (Система и

обслуживание).

2. Затем выберите[Power Options] (Электропитание).

3. Выберите план электропитания, удовлетволяющий личным требованиям.

4. В меню Shut Down Computer (Отключение компьютероа) будут отображены пункты Sleep

(S3/S4) (Перевод компьютера в режим ожидания), Shut Down (S5) (Выключение

компьютера) или Restart your computer (Перезагрузка компьютера).

5. Вам можно разбудить компьютер из

питания.

режима энергосбережения средством нажатия кнопки

позволяют настраивать параметры

3-12

Подготовка к работе

1

2

3

4

3-13

Подготовка к работе

Советы по экономии электроэнергии

 Включите функцию энергосбережения ECO для экономии электроэнергии.

 Выключите монитор, если компьютер не будет использоваться продолжительное время.

 Используйте сочетание клавиш (Fn + F12) для перевода компьютера в режим ожидания.

 Оптимальным образом настройте параметры электропитания в Power Options

(Электропитание) под ОС Windows.

 Всегда отсоединяйте кабель питания переменного тока или выдвиньте батарею или

выключайте электрическую

продолжительное время. Это позволит сэкономить электроэнергию.

розетку, если компьютер не будет использоваться

3-14

Подготовка к работе

Основные операции

Если вы начинающий пользователь ноутбука, ознакомьтесь с приведенными далее

инструкциями, чтобы обеспечить собственную безопасность и удобство работы.

Советы по обеспечению безопасности и удобства

Ноутбук представляет собой портативный компьютер, позволяющий работать в любом месте.

Однако при длительной работе с ноутбуком важно выбрать правильное рабочее место.

 Рабочее место должно хорошо освещаться.

 Следует подобрать удобные стол и кресло и отрегулировать их высоту в соответствии

со своей позой во время работы.

 Сидя на кресле, отрегулируйте

спине.

 Поставьте ноги прямо на пол в естественном положении, во время работы колени и

локти должны располагаться правильно (согнуты под углом приблизительно 90

градусов).

 Руки положите на стол в естественном положении, чтобы он поддерживал запястья.

 Отрегулируйте угол и положение ЖК-панели

 Старайтесь не использовать ноутбук в местах, где это может причинить неудобство

(например в кровати).

 Ноутбук представляет собой электрическое устройство, обращайтесь с ним осторожно,

чтобы предотвратить причинение вреда здоровью.

(если возможно) его спинку для обеспечения опоры

для оптимального просмотра.

3-15

Подготовка к работе

1. Расположите ноги и руки в

удобном положении.

2. Отрегулируйте угол и положение

ЖК-панели.

3. Отрегулируйте высоту стола.

4. Сядьте прямо и поддерживайте

правильную осанку.

5. Отрегулируйте высоту кресла.

4

2

3

1

1

5

Правильная организация работы

Правильная организация работы очень важна при длительном использовании ноутбука, в

противном случае работа может привести к дискомфорту или причинению вреда здоровью.

Во время работы следуйте приведенным ниже рекомендациям.

 Часто меняйте позу.

 Периодически потягивайтесь и делайте физические упражнения

 Через определенное время делайте перерывы в работе.

Изображенная здесь

клавиатура может

отличаться от

фактической

клавиатуры в

зависимости от

страны приобретения

ноутбука.

3-16

Подготовка к работе

Использование клавиатуры

Данный ноутбук оснащен полнофункциональной клавиатурой. Клавиши клавиатуры можно

разделить на четыре категории: клавиши с буквами, клавиши курсора, цифровые

клавиши и функциональные клавиши.

Клавиши с

буквами

Цифровые

клавиши

Клавиши курсора и

функциональные

клавиши

3-17

Подготовка к работе

Клавиши с буквами

Кроме обычных клавиш с буквами к ним также относятся несколько клавиш для специальных

целей, например [Ctrl] [Alt ] и [Esc].

При нажатии клавиш фиксации режимов загораются соответствующие индикаторы состояния:

 Num Lock: Нажмите эту клавишу, удержива я нажатой клавишу [Fn], для включения или

выключения режима «Num Lock». Когда активирован этот режим, можно использовать

цифровые клавиши, которые

 Caps Lock: Нажмите эту клавишу для включения или выключения режима «Caps Lock».

Когда включен этот режим, все набираемые на клавиатуре буквы вводятся как прописные.

 Scroll Lock: Нажмите эту клавишу, удерживая нажатой клавишу [Fn], для включения или

выключения режима «Scroll Lock». Эта функция зависит от программы и обычно

используется в

операционной системе DOS.

совмещены с клавишами с буквами.

Цифровые клавиши

Цифровые клавиши совмещены с клавишами с буквами, активируйте режим «Num Lock» для

использования этих клавиш с целью ввода цифр и формул.

3-18

Подготовка к работе

Клавиши курсора

Четыре клавиши курсора (со стрелками) и клавиши [Home], [PgUp], [PgDn], [End]
используются для управления перемещением курсора.

+

Перемещение курсора влево на один знак.

Перемещение курсора вправо на один знак.

Перемещение курсора вверх на одну строку.

Перемещение курсора вниз на одну строку.

Переход к предыдущей странице.

Переход к следующей странице.

Переход к началу строки (или документа).

3-19

Подготовка к работе

+

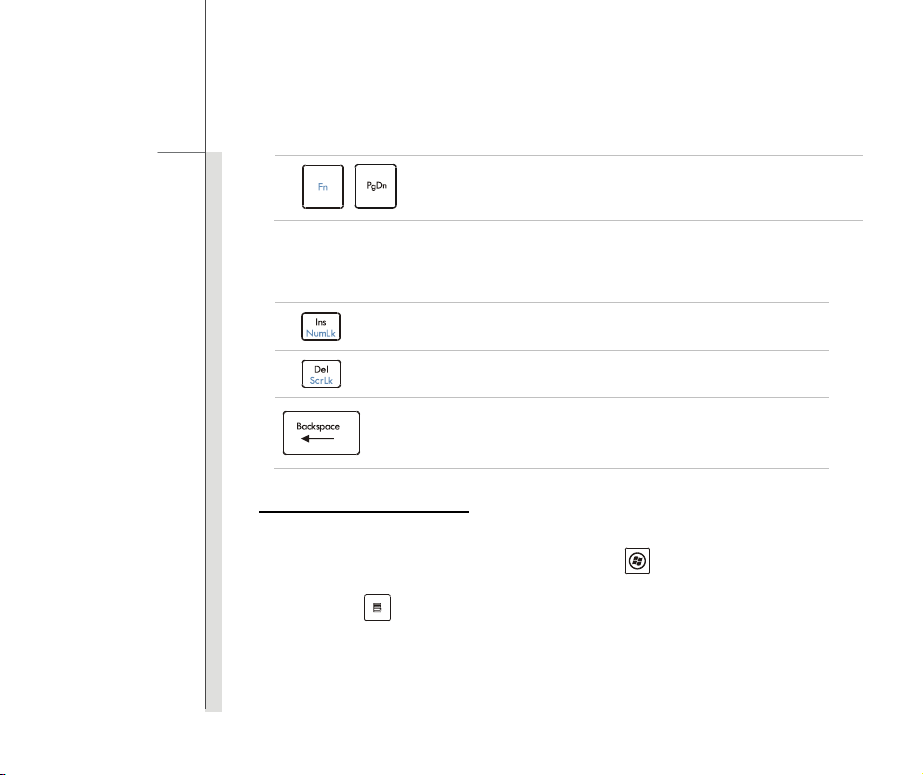

Клавиши «Возврат», [Ins] и [Del] в правом верхнем углу клавиатуры используются для
редактирования текстаe.

Переход к концу строки (или документа).

Эта клавиша используется для переключения режимов ввода с вставкой

и заменой символов.

Нажмите эту клавишу для удален ия одного символа справа от курсора и

перемещения последующего текста влево на один символ.

Нажмите эту клавишу для удален ия одного символа слева от курсора и

перемещения последующего текста влево на один символ.

Функциональные клавиши

 Клавиши Windows

На клавиатуре имеются клавиша с логотипом Windows (

приложения (

открытие меню «Пуск» и запуск контекстного меню. Дополнительную информацию об этих

двух клавишах см. в руководстве или встроенной справке Windows.

) , которые используются для выполнения функций Windows, таких как

) и клавиша с логотипом

3-20

Подготовка к работе

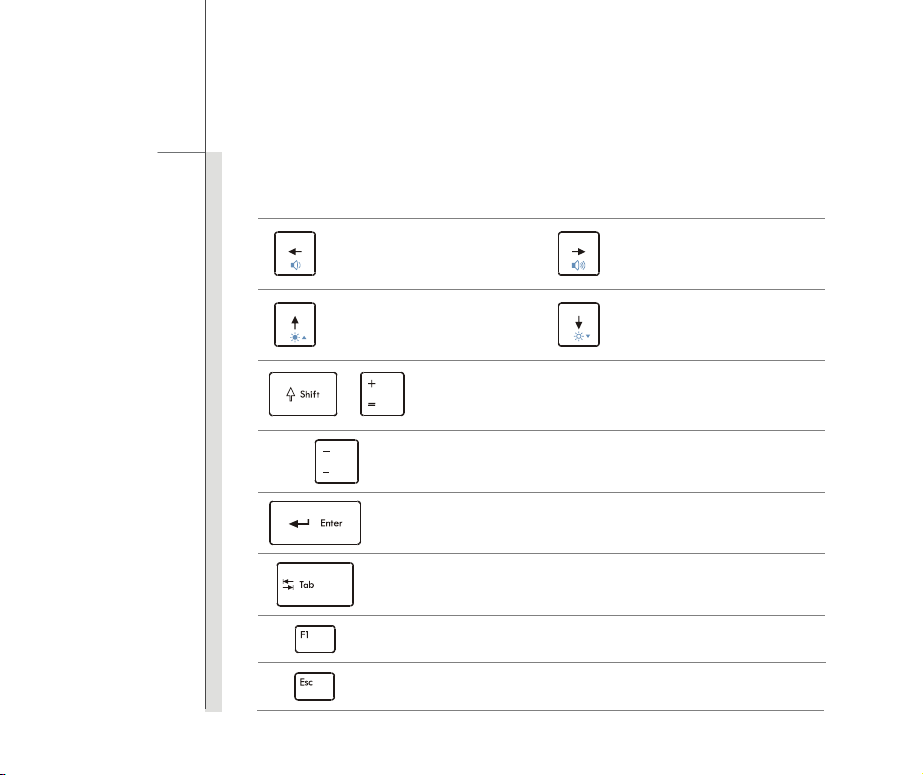

 Клавиши [Fn]

+

Переключение режима выхода дисплея: ЖК-дисплей, внешний
монитор или одновременный вывод на оба дисплея.

+

+

+

+

+

+

Включение или отключение сенсорной панели.

Уменьшение яркости ЖК-дисплея.

Увеличение яркости ЖК-дисплея.

Уменьшение громкости встроенных динамиков.

Увеличение громкости встроенных динамиков.

Отключение звука компьютера.

3-21

Подготовка к работе

Принудительное переключение компьютера в режим ожидания (в

+

зависимости от конфигурации операционной системы).

 Кнопка быстрого запуска [Fn]

Нажатие клавиш быстрого запуска [Fn] активирует специальные приложения или

инструменты.

Клавиши быстрого запуска позволяют повысить эффективность работы.

 Нажмите и удерживайте кнопку Fn, а потом нажмите F4 для

+

включения функции User Defined application.

User Defined

 Нажмите и удерживайте клавишу Fn, затем нажимайте

клавишу F5 для переключения между различными

режимами энергосбережения ECO Engine или отключения

+

ECO Engine

(энергосбережение)

этой функции.

 Подробные сведения о функции ECO Engine и режимах

энергосбережения см. в разделе "Управление питанием"

главы 3 этого руководства.

 Обратите внимание, что функция ECO Engine опциональна.

3-22

Подготовка к работе

 Нажмите и удерживайте клавишуFn, затем нажмите

+

Веб-камера

клавишу F6 для включения веб-камеры. Нажмите
сочетание клавиш ещё раз для ее выключения.

 Нажмите и удерживайте кнопку Fn, затем нажмите F8

+

Беспроводной ЛВС

повторительно для включения или выключения функции

Беспроводной ЛВС.

 Нажмите и удерживайте клавишу Fn , затем нажмите

+

Bluetooth

(опционально)

клавишу F9 для включения функции Bluetooth. Нажмите
это сочетание клавиш еще раз для ее выключения.

3-23

Изображения сенсорной

панели приведены только

для справки и могут

отличаться от

сенсорной панели

приобретенного
ноутбука.

Подготовка к работе

Описание сенсорной панели

Встроенная в ноутбук сенсорная панель представляет собой устройство ввода, аналогичное

стандартной мыши, и позволяет управлять ноутбуком, указывая курсором на экране и

осуществляя выбор двумя кнопками.

1. Область перемещения курсора

Эта чувствительная к давлению область

сенсорной панели позволяет управлять

перемещением курсора на экране при

помощи пальца.

2. Правая и левая кнопки

Действуют, как правая и левая кнопки

1

2

2

мыши.

3-24

Подготовка к работе

Использование сенсорной панели

Ниже приведено описание использования сенсорной панели:

 Настройка сенсорной панели

Устро йство указания можно настроить в соответствии со своими потребностями.

Например, если вы левша, можно обменять функции левой и правой кнопок. Кроме того,

можно изменять размер, форму, скорость перемещения и другие параметры экранного

курсора. Для настройки сенсорной панели можно использовать стандартный

Microsoft или IBM PS/2 в операционной системе Windows. Элемент «Свойства: Мышь» в

Панели управления позволяет изменить конфигурацию.

 Позиционирование и перемещение курсора

Поместите палец (обычно указательный) на сенсорную панель, и прямоугольная панель

будет действовать подобно миниатюрной копии дисплея. При перемещении пальца по

панели курсор перемещается в соответствующее положение на экране. При достижении

панели поднимите палец и поместите его в подходящее место сенсорной панели для

края

продолжения перемещения.

 Указа ние и щелчо к

Переместив курсор в положение над значком, пунктом меню или требуемой командой,

просто слегка нажмите на сенсорную панель или нажмите левую кнопку для

осуществления выбора. Эта процедура указания и щелчка является основной операцией

управления ноутбуком. В отличии от традиционного устройства указания, например

драйвер

3-25

Подготовка к работе

мыши, вся сенсорная панель может выполнять функцию левой кнопки, поэтому каждое

нажатие сенсорной панели аналогично нажатию левой кнопки. Более быстрое нажатие

сенсорной панели позволяет выполнить двойной щелчок.

 Перетаскивание

Файлы и объекты в операционной системе ноутбука можно перемещать перетаскиванием.

Для этого переместите курсор на требуемый объект и дважды слегка нажмите

на

сенсорную панель и не отпускайте палец после второго нажатия. Теперь можно

перетащить выбранный объект в требуемое место, переместив палец по сенсорной

панели и отпустив палец с нее в новом месте объекта. Или можно нажать и удерживать

левую кнопку при выборе объекта, а затем переместить палец в требуемое место и

кнопку для завершения операции перетаскивания.

отпустить

1. Переместите курсор, передвигая

палец.

2. Удоб но расположите запястье на

столе.

1

2

3-26

Подготовка к работе

Информация о жестком диске

Ноутбук оснащен 2,5-дюймовым жестким диском. Жесткий диск представляет собой

запоминающее устройство, обладающее большей скоростью доступа к данным и большей

емкостью по сравнению с другими запоминающими устройствами, такими как гибкие и

оптические диски. Поэтому обычно на жесткий диск устанавливаются операционная система

и приложения.

Для предотвращения непредвиденной потери данных в системе регулярно выполняйте

резервное копирование важных файлов.

Не выключайте ноутбук, когда светится индикатор доступа к жесткому диску.

Не извлекайте и не устанавливайте жесткий диск при включенном ноутбуке. Замена жесткого

диска может выполняться только уполномоченным продавцом или представителем

сервисной службы.

Устр ойс тва ,

изображенные на

иллюстрациях могут

отличаться от

устройств

пользователя.

3-27

Подготовка к работе

Подключение к внешним устройствам

Порты ввода-вывода ноутбука позволяют подключать периферийные устройства.

Перечисленные устройства указаны только в качестве примера.

Использование оптического привода

Ноутбук может комплектоваться внешним оптическим приводом. Тип привода зависит от

модели ноутбука, приобретенной пользователем.

3-28

Подготовка к работе

Подключение периферийных устройств

Подключение USB-устройств

Данный ноутбук оснащен портами USB для подключения таких USB-устройств, как мышь,

клавиатура, цифровые и веб-камеры, принтеры, внешние оптические запоминающие

устройства и др. При необходимости сначала установите драйвер для каждого устройства, а

затем подключите устройство к ноутбуку. Ноутбук автоматически определяет установленные

USB-устройства. Если устройство не обнаружено, вручную включите USB-устройство при

функции добавления новых устройств: меню «Пуск» / «Панель управления» /

помощи

«Уст ан ов ка оборудования».

3-29

Подготовка к работе

Подключение внешних устройств отображения

Этот ноутбук оснащен портом VGA для подключения большого дисплея с высоким

разрешением. 15-контактный порт D-sub VGA позволяет подключить внешний монитор или

другое стандартное VGA-устройство (такое как проектор) для просмотра изображений с

ноутбука.

3-30

Подготовка к работе

HDMI (High Definition Multimedia Interface) – это новый стандартный интерфейс для ПК,

мониторов и бытовой электроники, поддерживающий передачу видео высокой чёткости и

многоканальный цифровой аудиосигнал по одному кабелю.

После подключения дисплея к ноутбуку включите ноутбук, и внешний дисплей должен стать

используемым по умолчанию устройством отображения. В противном случае можно

переключить режим дисплея нажатием клавиш [Fn]+[F2]. Также можно изменить режим

дисплея, настроив параметры в окне Display Properties операционной системы Windows.

3-31

Подготовка к работе

Подключение устройств связи

Использование ЛВС

Разъем RJ-45, которым оснащен ноутбук, позволяет подключать устройства локальной

вычислительной сети (ЛВС), такие как концентраторы, коммутаторы и шлюзы для соединения

с сетью.

За дополнительными инструкциями и подробными процедурами подключения к ЛВС

обращайтесь к персоналу MIS или администратору сети.

3-32

Подготовка к работе

Подключение к Беспроводной ЛВС (по заказу)

Этот ноутбук оснощен модулем беспроводной ЛВС, который позволяет осуществлять обмен

данными в беспроводной сети с использованием технологии IEEE 802.11. Таким образом,

компьютер можно перемещать в пределах широкой зоны приема сигнала без отсоединения
от локальной сети.

Применение технологии шифрования Wired Equivalent Privacy (WEP) 64 бит или 128 бит

(безопасность, аналогичная защите проводных сетей) и функции защищенного

беспроводного доступа позволяет
обеспечить эффективный и защищенный беспроводной обмен данными.

Для получения дополнительной информации о подключении компьютера к беспроводной ЛВС

обращайтесь к персоналу отдела информационных систем или к администратору сети.

устанавливаемому по заказу модулю беспроводной ЛВС

3-33

Подготовка к работе

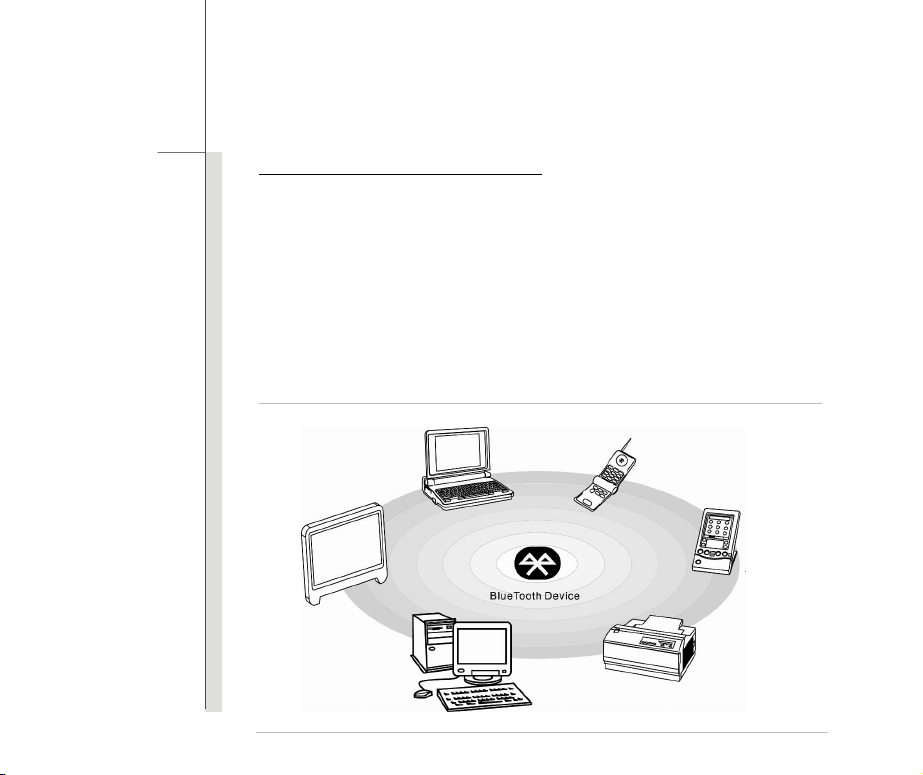

Подключение к Bluetooth (по заказу)

Этот ноутбук оснощен модуль Bluetooth, который позволяет пользователям подключать

доступные по заказу модули Bluetooth к ноутбуку. Интерфейс Bluetooth позволяет

обмениваться информацией между такими устройствами, как мобильные телефоны,

персоналльные компьютеры, принтеры, приемники GPS, карманные компьютеры, цифровые

комеры, игровые консоли, в защищенном, не требующем разрешения радиодиапазоне ISM

2.4 ГГц для маломощных промышленных, научных и медицинских приборов.

Для получения

обращайтесь к персоналу отдела информационных систем или к администратору сети.

дополнительной информации об использовании интерфейса Bluetooth

3-34

Подготовка к работе

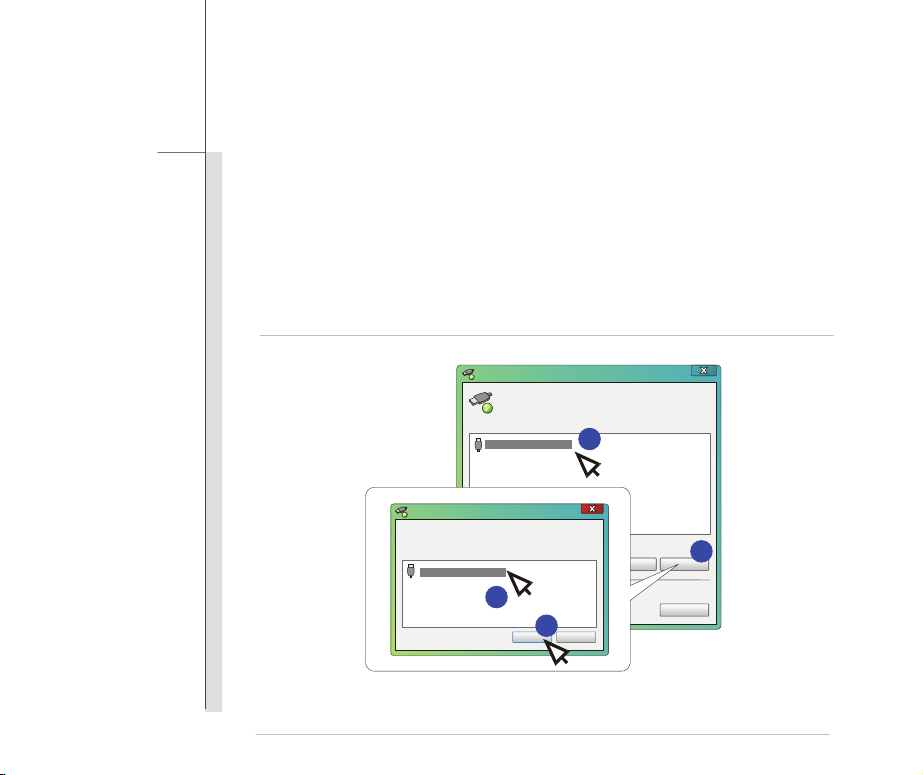

Безопасное отключение устройств

При подключении к ноутбуку периферийного устройства в панели задач отображается значок

безопасного извлечения устройства. Дважды щелкните этот значок для вызова диалогового

окна «Безопасное извлечение устройства». В нем отображаются все подключенные

периферийные устройства. Для удаления устройства выберите его при помощи курсора и

нажмите кнопку «Остановить». Иллюстрация приводится ниже только для примера.

Safely Remove Hardware

Select the device you want to unplug or eject, and then click Stop.
When Windows notifies you that it is safe to do so unplug the
device from your computer.

Hardware Devices:

USB Mass Storage Device

Stop a Hardware device

Confirm devices to be stopped. Choose OK To continue.

Windows will attempt to stop the following devices. After the
devices are stopped they may be removed safely.

USB Mass Storage Device

3

4

OK Cancel

1

Properties Stop

2

Close

3-35

Подготовка к работе

Замена и обновление компонентов

Обратите внимание, что установленные в ноутбуке модули памяти, жесткий диск, модуль

беспроводной сети и батарея могут быть модернизированы или заменены по требованию

пользователя в зависимости от приобретенной модели.

3

1

2

4

3-36

формац

Подготовка к работе

1

2

3

4

Этот ноутбук оснощена литий-ионная аккумуляторная

батарея высокой ёмкости, и она заменяема.

Для замены батареи обращайтесь к разделу

Использование батареей

ин

Этот ноутбук оснощена модуль беспроводной ЛВС /

WiMax, и модуль модернизирована и заменяема

авторитетным дилером или сервисным центром.

ией.

Этот ноутбук оснощен привод жесткого диска, и он

модернизирован и заменяем авторитетным дилером или
сервисным центром.

Дополнительная модуль памяти может устанавливаться

авторитетным дилером или сервисным центром, чтобы

повышать действенность ноутбука в зависимости от

лимитации характеристик.

за дополнительной

3-37

Подготовка к работе

Для получения дополнительной информации об ограничениях на модернизацию см.

технические характеристики в Руководстве пользователя. Для получения дополнительной

информации о приобретенном устройстве обратитесь к местному дилеру.

Модернизация и замена компонентов устройства должны выполняться только

уполномоченным дилером или сервисным центром. Самостоятельное выполнение этих

операции может привести к потере гарантии. Если потребуется модернизировать или

заменить какой-либо компонент устройства, настоятельно рекомендуется обратиться к

уполномоченному дилеру или в сервисный центр.

ГЛАВА 4

Настройка BIOS

4-2

Настройка BIOS

Сведения o настройке BIOS

Когда используется настройка BIOS?

Настройка BIOS может потребоваться в перечисленных ниже случаях:

 Во время загрузки системы на экране отображается сообщение об ошибке с запросом

на запуск программы настройки (SETUP).

 Требуется изменить стандартные настройки на особые.

 Требуется восстановить стандартные настройки BIOS.

Как используется настройка BIOS?

Для запуска программы настройки BIOS включите ноутбук и нажмите клавишу [Del] во время

выполнения процедуры POST (самотестирование при включении).

Если вы не успели нажать клавишу до отображения сообщения и все равно требуется войти в

программу настройки, перезапустите систему либо включив и выключив ее, либо

одновременно нажав клавиши [Ctrl]+[Alt]+[Delete].

Помните, что снимки экрана и параметры

справки. Фактические экраны и параметры на вашем ноутбуке могут отличаться в

зависимости от версии BIOS..

настройки, приводятся в данной главе только для

4-3

Настройка BIOS

Клавиши управления

В программе настройки BIOS курсором можно управлять только при помощи клавиатуры.

Нажимайте клавишу со

стрелкой влево для выбора

заголовков меню.

Нажимайте клавишу со

стрелкой вверх для выбора

пунктов под заголовком меню.

Нажимайте клавишу со

стрелкой вправо для выбора

заголовков меню.

Нажимайте клавишу со

стрелкой вниз для выбора

пунктов под заголовком меню.

+

Увеличение или изменение значения параметра.

Уменьшение или изменение значения параметра.

1) Открытие выбранного пункта для изменения параметров.

2) Вызов подменю, если оно имеется.

В некоторых пунктах нажатие этой клавиши позволяет переходить

между полями настроек.

Вызов экрана справки с информацией о клавишах управления.

1) Выход из программы настройки BIOS.

2) Возврат к предыдущему экрану в подменю.

Приведенные

изображения и

элементы настройки

BIOS носят
справочный характер.

4-4

Настройка BIOS

Меню настройки BIOS

При входе в программу настройки BIOS на экране отображается главное меню. Выбирайте

заголовки для перехода к другим меню..

Main Menu (Главн ое меню)

Сводная информация о версии BIOS, параметрах ЦП, объеме памяти и

установленных времени и дате системы.

Advanced Menu (Меню Дополнительно)

Дополнительные настройки, такие как энергопотребление, устройства

USB/ PCI для улучшения производительности.

Boot Menu (Меню Загрузка)

Настройка

типа и последовательности загрузки.

Security Menu (Меню Безопасность)

Установ ка или удаление паролей администратора и пользователя.

Save & Exit Menu (Меню Выход с сохранением измениний)

Сохранение или отмена изменений и выход из меню настройки BIOS.

4-5

Настройка BIOS

Main Menu (Меню Главное)

 System Date (Системная дата)

Данный пункт позволяет установить системную дату. Формат даты:

[день недели:месяц:день месяца:год].

Day (День

Недели)

Month

(Месяц)

Date (День

Месяца)

Yea r (Го д)

 System Time (Системное время)

Данный пункт позволяет установить системное время. Системные

часы продолжают работать независимо от выключения и перевода

компьютера в режим ожидания. Формат времени:

[часы:минуты:секунды].

 Serial ATA (Информация о Serial ATA)

В этих пунктах отображаются SATA устройства, установленные в

День недели с воскресенья по субботу,

определяемый BIOS (не подлежит изменению).

Месяц с 01 (январь) по 12 (декабрь).

День с 01 по 31.

Год, устанавливаемый пользователем.

4-6

Настройка BIOS

ноутбуке. Нажмите клавишу [Enter] для вызова окна с подробными
сведениями об устройстве, включая название устройства,

производителя, режим LBA, режим PIO и т.д.

 System Information (Информация о системе)

В этом пункте отображается информация о версии BIOS, процессоре и

ОЗУ.

4-7

Настройка BIOS

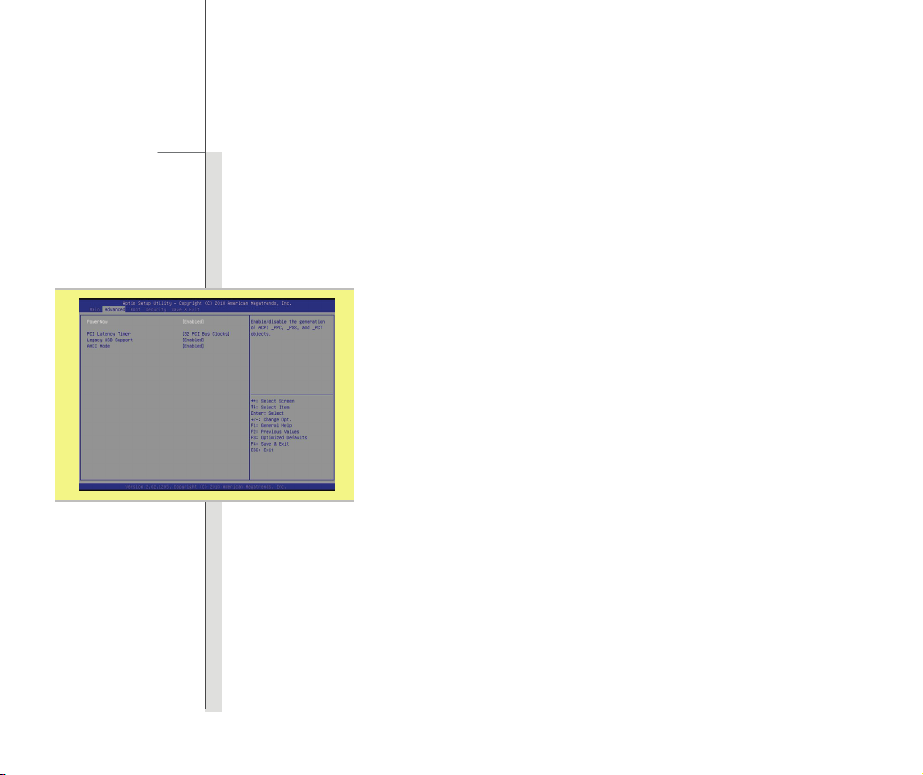

Advanced Menu (Меню Дополнительно)

 PowerNow

Этот пункт позволяет включать и отключать технологию PowerNow.

При значении «Enabled» система всегда работает в режиме
энергосбережения. Для оптимизации работы процессора установите

для этого пункта «Disabled», чтобы тактовой частотой процессора
управляли операционная система и приложения. Установк а по

умолчанию «Enabled».

 PCI Latency Timer (Таймер латентности PCI)

Этот пункт позволяет контролировать время удержания

PCI-устройством шины до передачи контроля другому устройству. При

высоких значениях каждое PCI-устройство может осуществлять

операции более длительное время, что позволяет эффективнее

использовать полосу пропускания PCI.

Для повышения производительности PCI следует устанавливать в

данном пункте высокие значения. Варианты значений: 32, 64, 96, 128,

160, 192, 224 и 248.

 Legacy USB Support (Поддержка интерфейса USB для

операционных систем)

При выборе значения «Enabled» (Вкл.) становится возможным
использование USB-устройств, таких как мышь, клавиатура и съемный

каждым

старых

4-8

Настройка BIOS

диск, в системе DOS, а также загрузка системы с USB-устройства.

Варианты значений: «Enabled» (Вкл.), «Disabled» (Откл.) и «Auto»
(Авто).

 AHCI Mode (Advanced Host Controller Interface) (Режим AHCI)

Этот пункт позволяет включать и отключать режим AHCI. Варианты

значений: «Disabled» (Откл.) и «Enabled» (Вкл.). По умолчанию

выбрано значение «Disabled» (Откл.).

4-9

Настройка BIOS

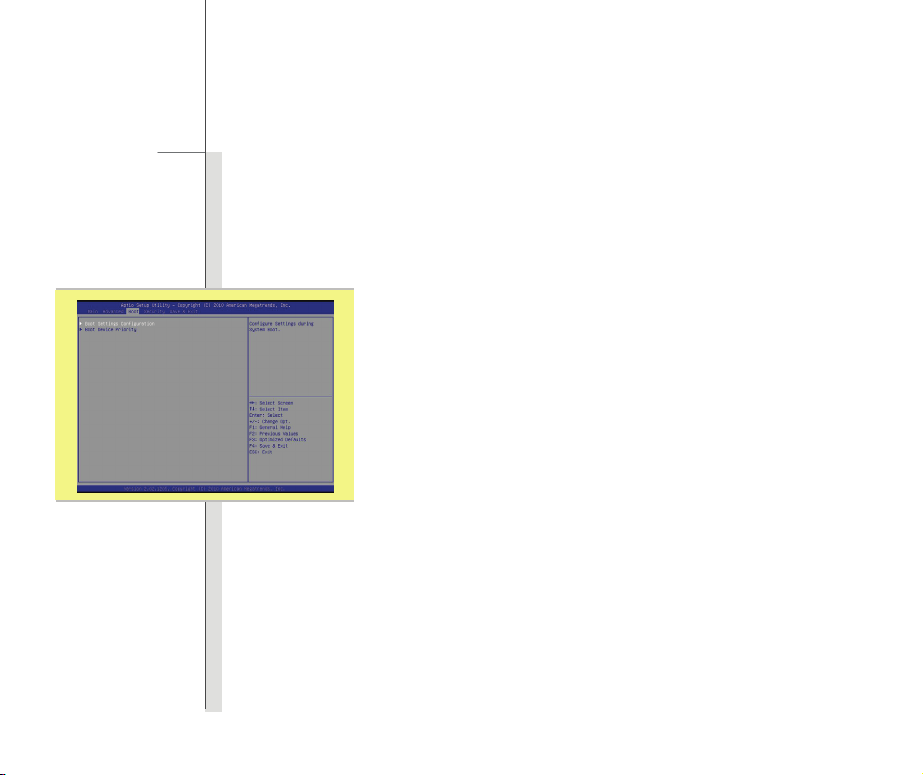

Boot menu (Меню Загрузка)

 Boot Settings Configuration (Конфигурация настроек загрузки)

Конфигурация настроек, применяемых во время загрузки системы.

 Boot Device Priority (Приоритет загрузочных устройс тв)

Эти пункты показывают последовательность загрузочных устройств, с

которых BIOS пытается загрузить операционную систему.

4-10

Настройка BIOS

Security menu (Меню Безопасность)

 Supervisor Password (Пароль администратора)

При выборе этого элемента отображается показанное ниже

сообщение:

Наберите пароль, состоящий максимум из восьми цифр, и нажмите

[Enter]. Введенный пароль заменит любой установленный до этого

пароль в CMOS-памяти. Можно нажать [ESC], чтобы отменить
установку нового пароля.

При установке пароля администратора в меню добавляются пункты

User Password (пароль пользователя)

(Проверка пароля).

При выборе User Password
предыдущее меню.

Обратите внимание, что пароль администратора позволяет
пользователям входить и делать изменения в программе настройки

BIOS SETUP, а пароль пользователя разрешает только входить и
просматривать установки, но не сохранять изменения.

Enter New Password

можно установить пароль или вернуться в

и Password Check

4-11

Настройка BIOS

Пункт Password Check (Проверка пароля) используется для
определения применяемого режима защиты BIOS. Настройки описаны

ниже:

Setup

(Настройка)

Always

(Всегда)

Пароль запрашивается только при попытке запуска

программы настройки.

Пароль запрашивается каждый раз при включении

ноутбука и попытке запуска программы настройки.

Для удаления уже установленого пароля Supervisor/ пользователя,

просто нажмите клавишу [Enter] под пунктами Supervisor Password/

User Password ответ на запрос ввода нового пароля. Обратите
внимание, что при удалении пароля Supervisor, пароль пользователя

будет удален одновременно. Отобразится сообщение с

подтверждением отключения пароля. После отключения пароля

система выполнит загрузку, и программу настройки можно будет

запускать без ввода

пароля.

4-12

Настройка BIOS

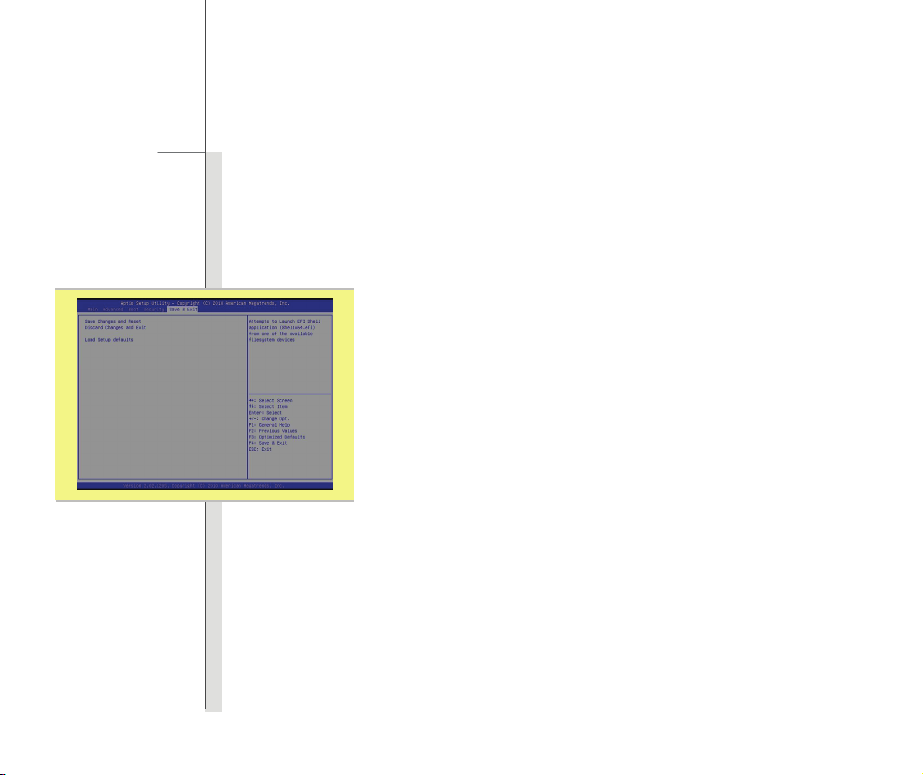

Save & Exit menu (Меню Выход с сохранением измениний)

 Save Changes and Reset (Сохранение изменений и переустановка)

Сохранение внесенных изменений и переустановка устройств.

 Discard Changes and Exit (Выход с отменой изменений)

Выход из программы без сохранения внесенных изменений.

 Load Setup Defaults (Загрузка стандартных настроек)

Выберите этот пункт для загрузки стандартных настроек.
