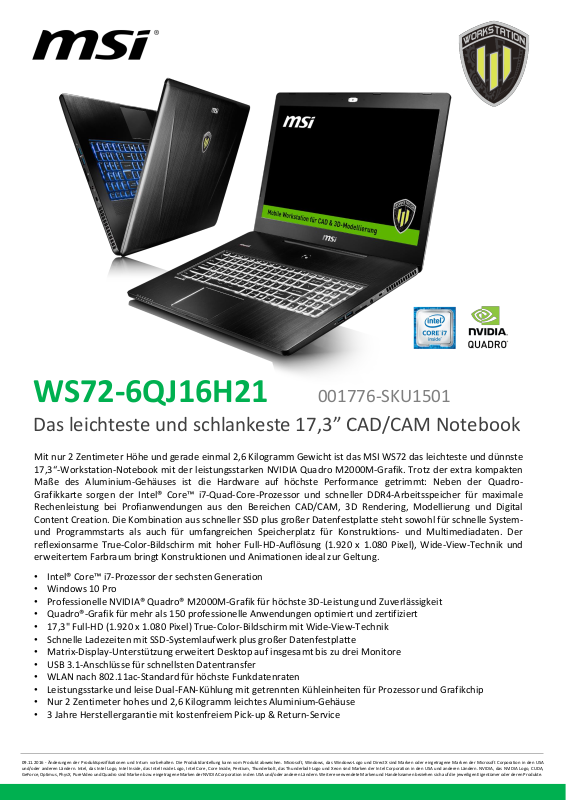

WS72-6QJ16H21

Das leichteste und schlankeste 17,3” CAD/CAM Notebook

Mit nur 2 Zentimeter Höhe und gerade einmal 2,6 Kilogramm Gewicht ist das MSI WS72 das leichteste und dünnste

17,3“-Workstation-Notebook mit der leistungsstarken NVIDIA Quadro M2000M-Grafik. Trotz der extra kompakten
Maße des Aluminium-Gehäuses ist die Hardware auf höchste Performance getrimmt: Neben der Quadro­Grafikkarte sorgen der Intel® Core™ i7-Quad-Core-Prozessor und schneller DDR4-Arbeitsspeicher für maximale
Rechenleistung bei Profianwendungen aus den Bereichen CAD/CAM, 3D Rendering, Modellierung und Digital
Content Creation. Die Kombination aus schneller SSD plus großer Datenfestplatte steht sowohl für schnelle System­und Programmstarts als auch für umfangreichen Speicherplatz für Konstruktions- und Multimediadaten. Der
reflexionsarme True-Color-Bildschirm mit hoher Full-HD-Auflösung (1.920 x 1.080 Pixel), Wide-View-Technik und
erweitertem Farbraum bringt Konstruktionen und Animationen ideal zur Geltung.

• Intel® Core™ i7-Prozessor der sechsten Generation

• Windows 10 Pro

• Professionelle NVIDIA® Quadro® M2000M-Grafik für höchste 3D-Leistung und Zuverlässigkeit

• Quadro®-Grafik für mehr als 150 professionelle Anwendungen optimiert und zertifiziert

• 17,3" Full-HD (1.920 x 1.080 Pixel) True-Color-Bildschirm mit Wide-View-Technik

• Schnelle Ladezeiten mit SSD-Systemlaufwerk plus großer Datenfestplatte

• Matrix-Display-Unterstützung erweitert Desktop auf insgesamt bis zu drei Monitore

• USB 3.1-Anschlüsse für schnellsten Datentransfer

• WLAN nach 802.11ac-Standard für höchste Funkdatenraten

• Leistungsstarke und leise Dual-FAN-Kühlung mit getrennten Kühleinheiten für Prozessor und Grafikchip

• Nur 2 Zentimeter hohes und 2,6 Kilogramm leichtes Aluminium-Gehäuse

• 3 Jahre Herstellergarantie mit kostenfreiem Pick-up & Return-Service

001776-SKU1501

09.11.2016 - Änderungen der Produktspezifikationen und Irrtum vorbehalten. Die Produktdarstellung kann vom Produkt abweichen. Microsoft, Windows, das Windows-Logo und DirectX sind Marken oder eingetragene Marken der Microsoft Corporation in den USA
und/oder anderen Ländern. Intel, das Intel Logo, Intel Inside, das Intel Inside Logo, Intel Core, Core Inside, Pentium, Thunderbolt, das Thunderbolt-Logo und Xeon sind Marken der Intel Corporation in den USA und anderen Ländern. NVIDIA, das NVIDIA Logo, CUDA,
GeForce, Optimus, PhysX, PureVideound Quadro sind Marken bzw. eingetragene Marken der NVIDIA Corporationin den USA und/oder anderen Ländern.Weitere verwendete Marken und Handelsnamen beziehen sich auf die jeweiligenE igentümeroder deren Produkte.

Mobile professionelle 3D-Grafik

Die neue NVIDIA® Quadro® M2000M-Grafik liefert unübertroffene Leistung und Qualität
speziell für mobile Workstations. Die Referenz-Grafiklösung in diesem Bereich unterstützt
mehr als 150 professionelle Anwendungen mit zertifizierten Treibern.

Weitere Highlights

• Zertifiziert unter anderem für Adobe Creative Suite, AutoCAD, PTC Creo, Solidworks

• Zwei USB 3.1-Anschlüsse für schnellsten Datentransfer

• 4K-UHD-Video-Ausgabe per HDMI- und DisplayPort mit Matrix Display-Technik

• SteelSeries-Tastatur mit mehrfarbig programmierbarer Beleuchtung

• Dynaudio High-End-Soundsystem mit Zwei-Wege-Lautsprechern und Subwoofer

• Sabre Hi-Fi-DAC für analoge Sound-Ausgabe plus 7.1-Kanal-SPDIF-Ausgang

• Neues 802.11ac WLAN für schnellste Funkverbindung

• Leistungsstarke und leise Dual-Kühlung für Prozessor und Grafikchip

WS72-6QJ16H21

Extra leichtes und robustes Aluminium-Gehäuse

Das anthrazitfarbene Aluminium-Gehäuse mit Li-Mg-Legierung sieht nicht nur schick aus,
sondern macht das WS72 auch extra leicht und robust. Mit einer Höhe von nur 20 mm
und gerade einmal 2,6 kg Gewicht setzt das WS72 neue Standards.

Hybrid-Technik mit SSD

Mit SSD-Turbo: Die Kombination von einer extra schnellen SSD-Festplatte mit einer

großen 1-TByte-Datenfestplatte verkürzt die Ladezeiten deutlich und stellt viel

Speicherplatz für Datenablage und Sicherungsdateien bereit.

Windows 10 Pro

Windows 10 ist ist das Windows, das Sie kennen, nur besser. Es wird Ihnen so vertraut
vorkommen, dass Sie sich wie ein Experte fühlen. Das Startmenü ist zurück und optimiert,
der Startvorgang schneller, die Sicherheit erhöht und es läuft mit der Software, die Sie
bereits im Einsatz haben.

True Color Bildschirm

Der reflexionsarme 17,3“ (43,9 cm) True-Color-Bildschirm sorgt mit Full-HD-Auflösung
und 1.920 x 1.080 Pixeln für hohe Detailgenauigkeit. Mit Wide-View-Technik und

erweitertem Farbraum werden Bilder und Grafiken ohne Verfälschungen dargestellt.

Intel® Core™ i7 Quad-Core-Prozessor der sechsten Generation

Jetzt auf die neueste Technik setzen: Die Intel® Core™ i7 Quad-Core-Prozessoren der
sechsten Generation liefern mit der 14-nm-Skylake-Architektur rund 20 Prozent mehr
Geschwindigkeit bei verlängerter Akkulaufzeit.

09.11.2016 - Änderungen der Produktspezifikationen und Irrtum vorbehalten. Die Produktdarstellung kann vom Produkt abweichen. Microsoft, Windows, das Windows-Logo und DirectX sind Marken oder eingetragene Marken der Microsoft Corporation in den USA
und/oder anderen Ländern. Intel, das Intel Logo, Intel Inside, das Intel Inside Logo, Intel Core, Core Inside, Pentium, Thunderbolt, das Thunderbolt-Logo und Xeon sind Marken der Intel Corporation in den USA und anderen Ländern. NVIDIA, das NVIDIA Logo, CUDA,
GeForce, Optimus, PhysX, PureVideound Quadro sind Marken bzw. eingetragene Marken der NVIDIA Corporationin den USA und/oder anderen Ländern.Weitere verwendete Marken und Handelsnamen beziehen sich auf die jeweiligenE igentümeroder deren Produkte.

Farb

-Code

Schwarz Anthrazit,

Aluminium

Betriebssystem

Windows 10 Pro

Sprachversion

Multi

-Language

Bildschirm

Größe

43,9

cm (17,3")

Auflösung

Full HD (1.920 x 1.080 Pixel)

Panel

Wide

-View- und True-Color-Technik mit LED Backlight, reflexionsarm

Prozessor

Typ

Intel® Core™ i7

-6700HQ Prozessor

Frequenz

bis zu 3,50 GHz mit Intel® Turbo

-Boost-Technik 2.0

Cache

6

MB Intel® Smart-Cache

Grafik

GPU

NVIDIA®

Quadro® M2000M

Grafikspeicher

4,0

GB GDDR5

Matrix

Display

Erweiterter

Desktop auf bis zu 3 Bildschirme (inkl. Notebook-Display)

Chipsatz

Intel

® CM236

Arbeitsspeicher

Größe

16

GByte DDR4-2133 (2x 8 GB)

Speicher

-Slots

2x

SO-DIMM für bis zu 32 GB

Massenspeicher

SSD

256

GByte SSD (M.2)

HDD

1 TB

(SATA) 7.200rpm

Optisches

Laufwerk

-

Netzwerk
(kabelgebunden
und Funk)

LAN

Gbit

LAN, 10/100/1000, RJ45

WLAN

802.11ac/a/b/g/n

Bluetooth

ja

(Ver. 4.1)

I/O

-Schnittstellen

VGA

-

HDMI

1x, Version 1.4, bis 3.840 x 2.160

Pixel (4K-UHD), 30Hz

MiniDisplayPort

2x

, Version 1.2, bis 3.840 x 2.160 Pixel (4K-UHD), 60Hz

Super Port

1x

Typ-C-Buchse für USB 3.1 + Bildschirm-Ausgang (DisplayPort), bis zu 3 A Ladestrom

USB

3.1

2x

USB 3.0

2x

Audio and Visual

Mikrofon

-Eingang

ja

Line

-in

ja

Audio

-out

Stereo analog oder

7.1 Kanal Sound per SPDIF,

ESS Sabre HiFi DAC, vergoldete

Anschlussstecker

Audio

-Optimierung

Nahimic Audio Enhancer

Webcam, int. Mikrofon

Full

HD Webcam (1080p @ 30 fps), ja

Kartenleser

SD

-Multiformat-Kartenleser (SD/SDHC/SDXC)

Lautsprecher

Dynaudio

Soundsystem mit 2-Wege-Stereo-Lautsprechern und Subwoofer

Tastatur

SteelSeries

, 103 Tasten mit mehrfarbig steuerbarer Beleuchtung und extra

Nummernblock

Touch

-Pad

(Größe)

Multi

-Touch (105 x 70 mm)

Sicherheit

Kensington Lock

Akku

Li

-Polymer, 6 Zellen mit 5.000 mAh/55,5 Wh

(fest integriert

, Austausch über MSI oder Service-Anbieter)

Netzteil

Adapter

100

-240 Volt, 150 Watt (Slim type)

Ausgangsspannung

19,5

Volt

Abmessungen

B

x T x H

419

x 287 x 19,9 mm (ohne Füße)

Gewicht

mit Akku

2,6

kg

Herstellergarantie

Garantiezeit

3

Jahre

Service

Level

Pick

-up & Return

Energiesparfunktionen

MSI ECO

Engine + MSI SHIFT + NVIDIA® Optimus™ Technik

Software (vorinstalliert)

MSI Software

-Paket (inkl. MSI Shortcut Manager, System Control Manager,

BurnRecovery,

Battery Calibration, Super Charger)

Richtlinien

CE,

RoHS, UL, TUV, TUV-CB, FCC, BSMI, C-tick

Betriebstemperatur

Umgebungstemperatur

10

- 40°C

Artikel

-Nummer

001776

-SKU1501

EAN

-Code

4719072480370

WS72-6QJ16H21

09.11.2016 - Änderungen der Produktspezifikationen und Irrtum vorbehalten. Die Produktdarstellung kann vom Produkt abweichen. Microsoft, Windows, das Windows-Logo und DirectX sind Marken oder eingetragene Marken der Microsoft Corporation in den USA
und/oder anderen Ländern. Intel, das Intel Logo, Intel Inside, das Intel Inside Logo, Intel Core, Core Inside, Pentium, Thunderbolt, das Thunderbolt-Logo und Xeon sind Marken der Intel Corporation in den USA und anderen Ländern. NVIDIA, das NVIDIA Logo, CUDA,
GeForce, Optimus, PhysX, PureVideound Quadro sind Marken bzw. eingetragene Marken der NVIDIA Corporationin den USA und/oder anderen Ländern.Weitere verwendete Marken und Handelsnamen beziehen sich auf die jeweiligenE igentümeroder deren Produkte.

WS72-6QJ16H21

419 mm

287 mm

17,3”

SteelSeries Tastatur mit mehrfarbig
steuerbarer 3-Zonen-Beleuchtung

Bilder-Download unter

http://bit.ly/WS72-6Qx

2x USB 3.0

Kartenleser

Kopfhörer oder optischer SPDIF

DC in

Gb LAN

HDMI

2x Mini DisplayPort

20 mm

Kensington-Lock

Line-in,
Mikrofon

2x USB 3.1
