MSI Pro MP273P, Pro MP243P, Pro MP273QP User guide

Seria PRO

Monitor LCD

PRO MP243P (3PB5)

PRO MP273P (3PB4)
PRO MP273QP (3PB6)
PRO MP273QV (3PB6)

Podręcznik użytkownika

Spis treści

Wprowadzenie .............................................................................................................. 3

Zawartość opakowania ........................................................................................... 3

Instalacja podstawy monitora ................................................................................ 4

Regulacja monitora ................................................................................................ 6

Przegląd monitora .................................................................................................. 8

Podłączanie monitora do komputera ................................................................... 11

Konfiguracja w menu OSD ......................................................................................... 13

Przyciski menu OSD ............................................................................................. 13

Menu OSD ...................................................................................................................14

Professional (Profesjonalny) ................................................................................ 15

Image (Obraz) ....................................................................................................... 17

Input Source (Źródło wejścia)............................................................................... 18

Navi Key (Przycisk nawigacji) ............................................................................... 19

Setting (Ustawienie).............................................................................................. 20

Dane techniczne ......................................................................................................... 22

Wstępnie ustawione tryby wyświetlania ................................................................... 24

Rozwiązywanie problemów ....................................................................................... 25

Instrukcje bezpieczeństwa ........................................................................................26

Certyfikat TÜV Rheinland ........................................................................................... 28

Certyfikat ENERGY STAR ........................................................................................... 29

Informacje dotyczące przepisów ............................................................................... 29

Wersja

V1.0, 2022/11

Spis treści

2

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej.
Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na
nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

PRO MP243P

Monitor

Dokumentacja Instrukcja szybkiego uruchomienia

PRO MP273P
PRO MP273QP
PRO MP273QV

Akcesoria

Kable Kabel High Speed HDMI™ (opcjonalny)

Ważne

⚠

∙

Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się
ze sprzedawcą lub z lokalnym dystrybutorem.

∙

Zawartość opakowania może różnić się w zależności od kraju.

∙

Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie
powinien być używany z innymi produktami.

Przewód zasilający

Zasilacz zewnętrzny

Wprowadzenie

3

Instalacja podstawy monitora

PRO MP243P, PRO MP273P, PRO MP273QP

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy

do wgłębienia w monitorze.

2. Przykręć wspornik podstawy za pomocą śrub.

3. Połącz podstawę ze wspornikiem i przykręć śrubę w celu zabezpieczenia podstawy.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

1

2

3

Wprowadzenie

4

PRO MP273QV

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy

do monitora.

2. Połącz podstawę ze wspornikiem w celu zabezpieczenia podstawy.

3. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

3

1

2

Ważne

⚠

∙

Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć
porysowania panelu wyświetlacza.

∙

Panel należy chronić przed kontaktem z ostrymi przedmiotami.

∙

Tył monitora można również wykorzystać do mocowania naściennego. W celu
uzyskania informacji o właściwym zestawie do montażu naściennego należy
skontaktować się z dystrybutorem.

∙

Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek
uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć
wpływ na gwarancję!

Wprowadzenie

5

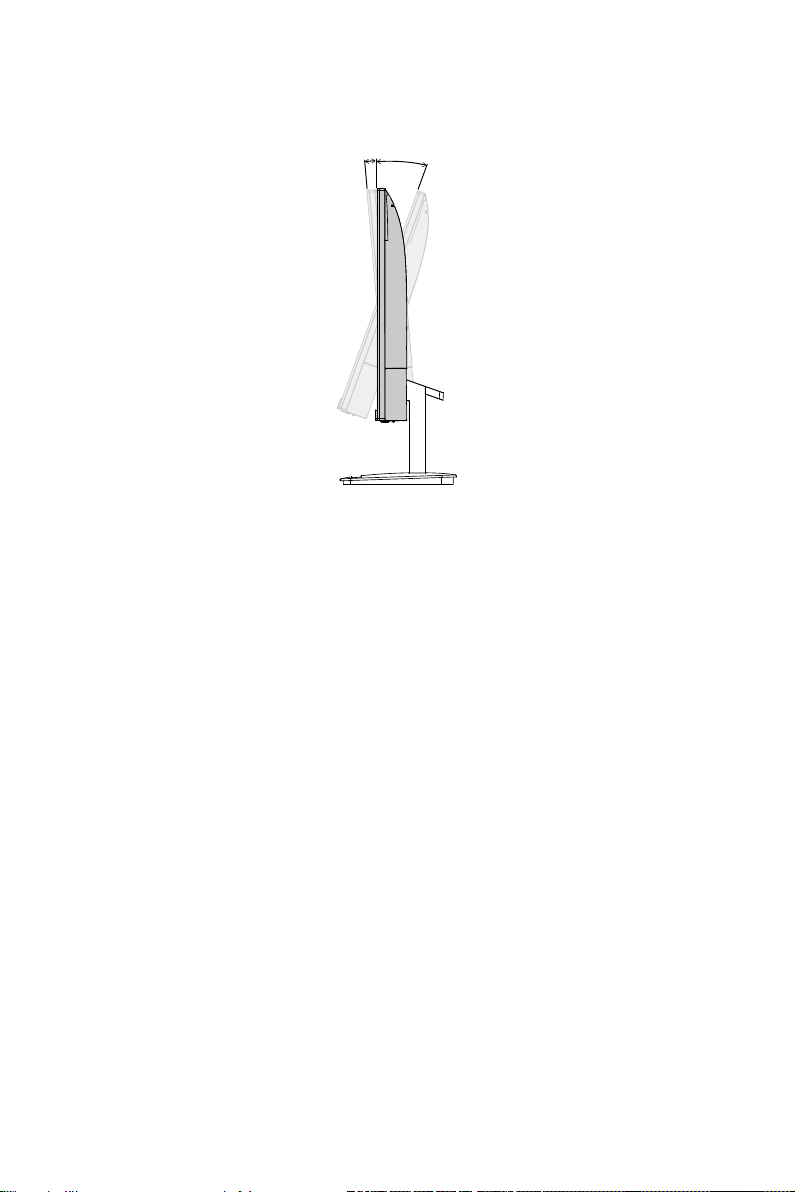

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.

PRO MP243P, PRO MP273P, PRO MP273QP

-5° +20°

110mm

30° 30°

Wprowadzenie

6

90°

90°

PRO MP273QV

-5° 20°

Ważne

⚠

∙

Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.

∙

Przed skorzystaniem z funkcji pivot monitor należy przechylić lekko do tyłu.

Wprowadzenie

7

Przegląd monitora

PRO MP243P, PRO MP273P, PRO MP273QP

PRO MP243P & PRO MP273P

43

PRO MP273QP

6

M

E

1

2

8

7

Wprowadzenie

8

5

74 3 6

PRO MP273QV

1

2

8

6

3

5

74

Wprowadzenie

9

Przyciski menu OSD

1

Przycisk zasilania / dioda LED zasilania

2

Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego
dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po
przełączeniu monitora do trybu gotowości.

DisplayPort

3

Złącze HDMI™

4

Obsługa HDMI™ CEC, 1920 x 1080 przy 75 Hz zgodnie ze specyfikacją HDMI™

1.4b. (PRO MP243P/PRO MP273P)
Obsługa HDMI™ CEC, 2560 x 1440 przy 75 Hz zgodnie ze specyfikacją HDMI™

1.4b. (PRO MP273QP/ PRO MP273QV)

Złącze HDMI™

5

Obsługa rozdzielczości 2560 x 1440 przy 75 Hz zgodnie ze specyfikacją
HDMI™ 1.4b. (PRO MP273QP/ PRO MP273QV)

Gniazdo słuchawek

6

Gniazdo zasilania

7

Blokada Kensington

8

Wprowadzenie

10

Podłączanie monitora do komputera

PRO MP243P, PRO MP273P, PRO MP273QP

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

3. Podłącz przewód zasilający do zasilacza zewnętrznego. (Rysunek A)

4. Podłącz zasilacz zewnętrzny do gniazda zasilania monitora. (Rysunek B)

5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)

6. Włącz monitor. (Rysunek D)

7. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.

B

D

A

C

Wprowadzenie

11

PRO MP273QV

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

3. Podłącz przewód zasilający do zasilacza zewnętrznego. (Rysunek A)

4. Podłącz zasilacz zewnętrzny do gniazda zasilania monitora. (Rysunek B)

5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)

6. Włącz monitor. (Rysunek D)

7. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.

B

D

C

Wprowadzenie

12

A

Konfiguracja w menu OSD

M

E

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Przyciski menu OSD

Monitor jest wyposażony w zestaw przycisków menu OSD, służących do obsługi menu
ekranowego (OSD).

Przycisk
menu

OSD

Przycisk skrótu (gdy menu OSD
jest wyłączone)

∙ Wyświetlanie głównego menu

OSD

∙ Mode (Tryb)

∙ Input Source (Źródło wejścia)

∙ Audio Volume (Głośność audio)

M

Ustawienia OSD (gdy menu OSD
jest włączone)

∙ Przechodzenie do podmenu.
∙ Potwierdzanie wyboru lub

ustawienia.

E

Konfiguracja w menu OSD

13

Menu OSD

PRO MP243P/PRO MP273P

PRO MP273QP/PRO MP273QV

Ważne

⚠

W przypadku odbioru sygnałów HDR poniższe ustawienia będą wyszarzone:

∙

HDCR

∙

Brightness (Jasność)

Menu OSD

14

Professional (Profesjonalny)

1. poziom menu 2./3. poziom menu Opis

Mode (Tryb) Eco ∙ Naciśnij przycisk w górę lub

User (Użytkownika)
sRGB
Anti-Blue (Anty niebieski)
Movie (Film)
Office (Biuro)
Black-White (Czarno-biały)

Response Time
(Czas reakcji)

Normal (Normalny) ∙ Pozycję Czas reakcji można

Fast (Szybki)

Fastest (Najszybszy)

w dół, aby wybrać i wyświetlić
podgląd efektów trybu.

∙ Naciśnij przycisk E, aby

potwierdzić i zastosować
tryb.

∙ Ustawienie domyślne

„Eco” spełnia wymagania
standardu „Niskiej Emisji
Światła Niebieskiego” i
certyfikatu Eyesafe jednostki
certyfikującej TÜV Rheinland.

dostosować w każdym trybie.

MPRT OFF (WYŁ.) ∙ Po włączeniu funkcji

ON (WŁ.)

Refresh Rate
(Szybkość
odświeżania)

Location
(Pozycja)

OFF (WYŁ.)
ON (WŁ.)

Left Top
(Górna lewa)

Right Top
(Górna prawa)

Left Bottom
(Dolna lewa)

Right Bottom
(Dolna prawa)

MPRT nie będzie można
włączyć pozycji Jasność,
które zostaną wówczas
wyszarzone.

∙ Funkcji HDCR i MPRT nie

można włączyć jednocześnie.

∙ Po włączeniu funkcji MPRT

pozycja Czas reakcji zostanie
wyszarzona.

∙ Funkcja MPRT jest

dostępna, gdy częstotliwość
odświeżania przekracza
75 Hz.

∙ Po ustawieniu dla funkcji

Adaptive-Sync opcji WŁ.
należy wyłączyć funkcję
MPRT.

∙ Pozycja można ustawić

w menu OSD. Naciśnij
przycisk E, aby potwierdzić
i zastosować lokalizację
pozycji Szybkość
odświeżania.

∙ Monitor ten działa zgodnie

z Szybkość odświeżania
ekranu ustawioną w systemie
operacyjnym.

Menu OSD

15

1. poziom menu 2./3. poziom menu Opis

Alarm Clock
(Budzik)

Screen
Assistance
(Pomoc dla
ekranu)

(PRO MP273QP/
PRO MP273QV)

Location
(Pozycja)

OFF (WYŁ.)
15:00 00:01-99:59
30:00
45:00
60:00
Eye-Q Check

(Test Eye-Q)

Crosshair
(Celownik)

Left Top
(Górna lewa)

Right Top
(Górna prawa)

Left Bottom
(Dolna lewa)

Right Bottom
(Dolna prawa)

OFF (WYŁ.) ∙ Wybierz opcję WYŁ., aby
Amsler Grid

(Test Amslera)

Astigmatism
(Astygmatyzm)

Posture
Correction
(Korekcja
postawy)

None (Brak) ∙ Dzięki algorytmowi AI funkcja

∙ Po ustawieniu czasu naciśnij

przycisk E, aby uaktywnić
timer.

∙ Po wystąpieniu przerwy

w dostawie prądu lub
ponownym podłączeniu do
zasilania należy ręcznie
przywrócić ustawienie
budzika.

wyłączyć funkcję Test Eye-Q.

∙ Wybierz pozycję Test

Amslera w celu sprawdzenia
centralnej części pola
widzenia.

∙ Wybierz pozycję

Astygmatyzm w celu
sprawdzenia niewyraźnego
widzenia.

∙ Wybierz pozycję Korekcja

postawy w celu poprawy
postawy w pozycji siedzącej.

ta zwiększa widoczność
celownika w grze.

∙ Można wybrać kolor i

położenie celownika.

Screen Size
(Wielkość
ekranu)

Adaptive-Sync OFF (WYŁ.) ∙ Funkcja Adaptive-Sync

Menu OSD

16

Auto (Automat.) ∙ Pozycję Wielkość ekranu
4:3
16:9

ON (WŁ.)

można dostosować w
każdym trybie, przy dowolnej
rozdzielczości i Szybkość
odświeżania ekranu.

zapobiega rozchodzeniu się
obrazu.

Image (Obraz)

1. poziom menu 2./3. poziom menu Opis

Brightness
(Jasność)

Contrast
(Kontrast)

Sharpness
(Ostrość)

Enhancement
(Poprawianie
obrazu)

Low Blue Light
(Niski światła
niebieskiego)

HDCR OFF (WYŁ.) ∙ Funkcja HDCR zwiększa jakość

0-100 ∙ Dostosuj odpowiednio jasność

0-100 ∙ Dostosuj odpowiednio kontrast

0-5 ∙ Pozycja Ostrość poprawia

OFF (WYŁ.) ∙ Pozycja Poprawianie obrazu
Weak (Słabe)
Medium (Średnie)
Strong (Silne)
Strongest (Najsilniejsze)
OFF (WYŁ.) ∙ Funkcja Niski światła
ON (WŁ.)

ON (WŁ.)

w zależności od oświetlenia
otoczenia.

∙ Po włączeniu funkcji HDCR

pozycja Jasność zostanie
wyszarzona.

w celu zapewnienia komfortu
podczas patrzenia.

wyrazistość i szczegółowość
obrazu.

koryguje krawędzie obrazu w celu
ich wyostrzenia.

niebieskiego chroni oczy przed
działaniem światła niebieskiego.
Po włączeniu funkcja Niski
światła niebieskiego ustawia
bardziej żółtawą temperaturę
barwową obrazu.

∙ Po ustawieniu dla pozycji Tryb

opcji Anty niebieski wymagane
będzie włączenie funkcji Niski
poziom światła niebieskiego.

∙ Monitor ten jest urządzeniem

o niskiej emisji światła
niebieskiego, która jest
zapewniana bez konieczności
dostosowywania ustawień w
menu OSD.

obrazu poprzez wzmocnienie jego
kontrastu.

∙ Po włączeniu funkcji HDCR

pozycja Jasność zostanie
wyszarzona.

Menu OSD

17

1. poziom menu 2./3. poziom menu Opis

Color
Temperature
(Temperatura
barwowa)

Cool (Zimne) ∙ Naciśnij przycisk w górę lub
Normal (Normalny)
Warm (Ciepłe)
Customization

(Dostosowanie)

R (0-100)
G (0-100)
B (0-100)

Input Source (Źródło wejścia)

w dół, aby wybrać i wyświetlić
podgląd efektów trybu.

∙ Naciśnij przycisk E, aby

potwierdzić i zastosować tryb.

∙ Pozycję Temperatura barwowa

można dostosować w trybie
Dostosowanie.

1. poziom
menu

DP

Auto Scan
(Autoskanowanie)

2. poziom menu Opis

∙ Wybierz źródło wejścia z listy.

OFF (WYŁ.) ∙ W poniższych przypadkach można użyć

ON (WŁ.)

Przycisk nawigacji w celu wybrania źródła
sygnału:

• Gdy dla pozycji „Autoskanowanie”
ustawiona jest opcja „WYŁ.”, a monitor
jest w trybie oszczędzania energii.

• Gdy na ekranie monitora widoczny jest
komunikat „No Signal” (Brak sygnału).

18

Menu OSD

Navi Key (Przycisk nawigacji)

1. poziom menu 2. poziom menu Opis

Enter
Left (W lewo)
Right (W prawo)

OFF (WYŁ.) ∙ Wszystkie ustawienia Przycisk nawigacji

można dostosować w Menu OSD.
Brightness
(Jasność)

Mode (Tryb)

Alarm Clock
(Budzik)

Input Source
(Źródło wejścia)

Refresh Rate
(Szybkość
odświeżania)

Info. On Screen
(Informacje na
ekranie)

Audio Volume
(Głośność audio)

Menu OSD

19

Setting (Ustawienie)

1. poziom menu 2. poziom menu Opis

Language (Język) ∙ Aby potwierdzić i zastosować ustawienie

(Wkrótce
dostępnych będzie
więcej języków)

Transparency
(Przezroczystość)

OSD Time Out
(Zakończ. czasu
wyśw. OSD)

0-5 ∙ Pozycję Przezroczystość można

5~30s ∙ Pozycję Zakończenie czasu wyświetlania

języka, należy nacisnąć przycisk E.

∙ Pozycja Język jest ustawieniem

niezależnym. Wybrane przez
użytkownika ustawienie języka ma
priorytet względem domyślnych
ustawień fabrycznych. Po wybraniu dla
pozycji Resetuj opcji Tak ustawienie
Język nie zostanie zmienione.

dostosować w każdym trybie.

OSD można dostosować w każdym
trybie.

20

Menu OSD

Power Button
(Przycisk
zasilania)

OFF (WYŁ.) ∙ Po ustawieniu opcji WYŁ. naciśnięcie

Standby
(Gotowość)

przycisku zasilania spowoduje
wyłączenie monitora.

∙ Po ustawieniu opcji Gotowość

naciśnięcie przycisku zasilania
spowoduje wygaszenie panelu i
podświetlenia.

1. poziom menu 2. poziom menu Opis

Info. On Screen
(Informacje na
ekranie)

Audio Volume
(Głośność audio)

OFF (WYŁ.) ∙ Funkcja HDMI™ CEC (ang. Consumer

ON (WŁ.)

OFF (WYŁ.) ∙ Informacje o stanie monitora są

ON (WŁ.)

0-100 ∙ Pozycję Głośność audio można

Electronics Control) obsługuje konsole
Sony PlayStation®, Nintendo® Switch™,
Xbox Series X|S i różne urządzenia
audio-wideo zgodne z funkcją CEC.

∙ Po ustawieniu dla funkcji HDMI™ CEC

opcji WŁ.:

• Monitor będzie włączał się
automatycznie, gdy włączone zostanie
urządzenie CEC.

• Urządzenie CEC będzie przełączać
się do trybu oszczędzania energii, gdy
monitor zostanie wyłączony.

• Jeśli podłączona zostanie konsola
Sony PlayStation®, Nintendo®
Switch™ lub Xbox Series X|S, jako tryb
automatycznie ustawiony zostanie tryb
Eco (domyślny), który będzie można
później zmienić na preferowany przez
użytkownika.

wyświetlane po prawej stronie ekranu.

∙ Użytkownik może włączyć lub wyłączyć

funkcję Info. On Screen (Informacje na
ekranie).

dostosować w każdym trybie.

Reset (Resetuj) YES (TAK) ∙ Pozycję Resetuj, która umożliwia

NO (NIE)

przywrócenie początkowych ustawień
domyślnych menu OSD, można
zastosować w każdym trybie.

Menu OSD

21

Dane techniczne

Model

Rozmiar 23,8 calowy 27 calowy

Krzywizna Płaski

Typ panelu IPS VA

Rozdzielczość 1920 x 1080 2560x1440

Współczynnik
proporcji

Jasność (nity) 250 (typowa) 350 (typowa) 250 (typowa)

Współczynnik
kontrastu

Szybkość
odświeżania

Czas reakcji 5 ms (GtG) 4 ms (GtG)

Złącza We/Wy

Kąty widzenia 178° (w poziomie), 178° (w pionie)

DCI-P3*/sRGB 78,91% / 99,08% 80% / 100% 81% / 102% 73% / 92%

Wykończenie
powierzchni

Kolory
wyświetlacza

Głośnik 2 W x2

Opcje zasilania
monitora

16:9

1000:1 4000:1

75Hz

∙ DisplayPort x1
∙ Złącze HDMI™ x1
∙ Gniazdo słuchawek x1

Antyrefleksyjne

16,7 mln (8 bitów)

12 V 2,5 A 12 V 3 A

∙ DisplayPort x1
∙ Złącze HDMI™ x2
∙ Gniazdo słuchawek x1

Zasilacz
zewnętrzny

Moc wejściowa

Moc wyjściowa

Regulacja
(nachylenie)

Dane techniczne

22

Model: Model:

100~240 VAC, 50~60 Hz, maks.
1,0 A

12 V 2,5 A 12 V 3 A

Od -5° do 20°

100~240 VAC, 50~60 Hz, maks.
1,0 A

Model

Regulacja
(wysokość)

Regulacja (obrót) Od -30° do 30°

Regulacja (pivot) Od -90° do 90°

Blokada

Kensington

Montaż VESA

Wymiary
(S x G x W)

Waga

Warunki
otocze-

nia

Netto 4,65 kg 5,67 kg 5,67 kg 3,95 kg

Brutto 6,40 kg 7,60 kg 7,60 kg 5,35 kg

Działa-

nie

Przecho­wywanie

0~110 mm

Tak

∙ Typ płytki: 75 x 75 mm
∙ Typ śruby: M4 x 10 mm

• Średnica gwintu: 4 mm

• Skok gwintu: 0,7 mm

• Długość gwintu: 10 mm

541,93 x 200,80 x
391,90 mm

∙ Temperatura: Od 0℃ do 40℃
∙ Wilgotność: Od 20% do 90%, bez kondensacji
∙ Wysokość: Od 0 do 5000 m

∙ Temperatura: Od -20℃ do 60℃
∙ Wilgotność: Od 10% do 90%, bez kondensacji

613,50 x 200,80 x
413,40 mm

613,50 x 200,80 x
413,40 mm

613,50 x 181,10 x
462,60 mm

* W oparciu o standardy testowe CIE1976.

Dane techniczne

23

Wstępnie ustawione tryby wyświetlania

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Standard Rozdzielczość

VGA przy 60 Hz V V

przy 67 Hz V V
przy 72 Hz V V

przy 75 Hz V V

Tryb DOS przy 60 Hz V V

przy 50 Hz V V

SVGA przy 56 Hz V V

przy 60 Hz V V
przy 72 Hz V V
przy 75 Hz V V

XGA przy 60 Hz V V

przy 70 Hz V V
przy 75 Hz V V

SXGA przy 60 Hz V V

przy 75 Hz V V

WXGA+ przy 60 Hz V V

WSXGA+ przy 60 Hz V V

Full HD przy 60 Hz V V

przy 75 Hz V V

QHD przy 60 Hz V

przy 75 Hz V

Rozdzielczość

sygnału

wideo

480P V V

720P V V

1080P przy 60 Hz V V

Wstępnie ustawione tryby wyświetlania

24

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.

• Naciśnij ponownie przycisk zasilania monitora.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

Brak obrazu.

• Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.

• Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy są

włączone.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby

uaktywnić monitor.

Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na
ekranie.

• Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na
komputerze ustawienie odpowiednie dla monitora.

Brak obsługi Plug & Play.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.

Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują
problemy z kolorami.

• Nie korzystaj z przedłużaczy kabli wideo.

• Dostosuj jasność i kontrast.

• Dostosuj kolory RGB lub ustaw temperaturę barwową.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.

Monitor zaczyna migotać lub pojawiają się fale.

• Zmień częstotliwość odświeżania na odpowiednią dla monitora.

• Zaktualizuj sterowniki karty graficznej.

• Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować

zakłócenia elektromagnetyczne (EMI).

Rozwiązywanie problemów

25

Instrukcje bezpieczeństwa

∙ Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.
∙ Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na

urządzeniu lub w podręczniku użytkownika.

∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.

Zasilanie

∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie

zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale

100~240 V.

∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać

bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda
zasilania.

∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest

wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A
(maks.).

∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć

przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe
zużycie energii.

∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie

nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie
zasilającym.

∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza

dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.

Bateria

Jeśli urządzenie jest wyposażone w baterię, należy zastosować specjalne środki
ostrożności.

∙ Nieprawidłowa wymiana baterii może spowodować jej wybuch. Wymieniać

można wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez
producenta.

∙ Baterii nie wolno wrzucać do ognia ani gorącego pieca, a także nie wolno jej

mechanicznie zgniatać ani dzielić na części, ponieważ mogłoby to być przyczyną
wybuchu.

∙ Baterii nie wolno zostawiać w miejscach o bardzo wysokiej temperaturze lub bardzo

niskim ciśnieniu atmosferycznym, ponieważ mogłoby to doprowadzić do wybuchu
albo wycieku łatwopalnego płynu lub gazu.

∙ Nie wolno dopuścić do połknięcia baterii. Połknięcie baterii pastylkowej grozi

poważnymi oparzeniami wewnętrznymi, a nawet śmiercią. Nowe i zużyte baterie
należy przechowywać poza zasięgiem dzieci.

Unia Europejska:

Baterii, zestawów baterii i akumulatorów nie należy usuwać z
nieposortowanymi odpadkami domowymi. Należy skorzystać z publicznego
systemu zbiórki w celu ich przekazania, recyklingu lub przetworzenia
zgodnie z lokalnymi przepisami.

Instrukcje bezpieczeństwa

26

BSMI:

廢電池請回收
Ze względu na wymagania ochrony środowiska zużyte baterie należy
zbierać oddzielnie w celu recyklingu lub specjalnego usuwania.

Kalifornia, USA:

Baterie pastylkowe mogą zawierać nadchloran i ich przetwarzanie lub
usuwanie wymaga w stanie Kalifornia specjalnej obsługi.
Dalsze informacje można uzyskać pod adresem: https://dtsc.ca.gov/
perchlorate/

Warunki otoczenia

∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi

temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej,
niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.

∙ Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.
∙ Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany

lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które
odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.

∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie

wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.

∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze

przechowywania powyżej 60℃ lub poniżej -20℃, ponieważ może to uszkodzić
urządzenie.

∙ Maksymalna temperature działania wynosi około 40℃.
∙ Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do

czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych
środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie,
ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem
elektrycznym.

∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym

lub elektrycznym.

∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać

sprawdzone przez personel serwisu:

• Przewód zasilający lub wtyczka uległy uszkodzeniu.

• Do wnętrza urządzenia dostał się płyn.

• Urządzenie zostało poddane działaniu wilgoci.

• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z

podręcznikiem użytkownika.

• Urządzenie zostało upuszczone i uszkodzone.

• Urządzenie ma wyraźne oznaki uszkodzenia.

Instrukcje bezpieczeństwa

27

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light
(Niski poziom niebieskiego światła)

Wykazano, że światło niebieskie jest przyczyną
zmęczenia i dyskomfortu oczu. Firma MSI oferuje
obecnie monitory z certyfikatem TÜV Rheinland
dotyczącym Niski poziom niebieskiego światła w celu
zadbania o komfort widzenia i dobre samopoczucie
użytkowników. Prosimy o zastosowanie się do
poniższych instrukcji w celu złagodzenia objawów
długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.

∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej

poziomu wzroku.

∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego

patrzenia na ekran.

∙ Należy robić 20-minutowe przerwy co 2 godziny.
∙ Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego

przez co najmniej 20 sekund.

∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból

ciała.

∙ Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.

Certyfikat TÜV Rheinland dotyczący Flicker Free
(Braku Migotania)

∙ Firma TÜV Rheinland przetestowała ten produkt

pod kątem migotania ekranu widocznego i
niewidocznego dla oka ludzkiego i będącego
przyczyną zmęczenia oczu.

∙ Firma TÜV Rheinland opracowała zestaw testów,

które określają minimalne normy dla różnych
zakresów częstotliwości. Zestaw testów został
opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które
zostały podwyższone.

∙ Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.
∙ Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje

określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie
częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.

∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/

MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

Certyfikat TÜV Rheinland

28

Certyfikat ENERGY STAR

ENERGY STAR to program amerykańskiej Agencji Ochrony Środowiska
(EPA) oraz Departamentu Energii Stanów Zjednoczonych (DOE) mający
na celu promowanie efektywności energetycznej. Produkt ten kwalifikuje
się do oznaczenia ENERGY STAR przy „domyślnych ustawieniach
fabrycznych”, które zapewniają oszczędność energii. Zmiana fabrycznych
ustawień domyślnych obrazu lub włączenie innych funkcji spowoduje
zwiększenie zużycia energii, które może przekroczyć limity wymagane do
zakwalifikowania się do oznaczenia ENERGY STAR.

Więcej informacji o programie ENERGY STAR można znaleźć w witrynie
https://www.energystar.gov/.

Informacje dotyczące przepisów

Zgodność z CE

Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia
ustawodawstw państw członkowskich odnoszących się do
kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy
niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i
dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały
jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej
opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości
radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest
zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy
B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone,
aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi
zakłóceniami w instalacjach domowych. Urządzenie generuje,
wykorzystuje oraz może wytwarzać energię częstotliwości radiowej
i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może
powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie
wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe
zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić
wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować
zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

∙ Obrócenie lub przemieszczenie anteny odbiorczej.
∙ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
∙ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym

obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub
radiowy.

∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania

pomocy.

Certyfikat ENERGY STAR

29

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek
odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z
urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych
kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm
następującym warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń i

2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia,

które mogą spowodować jego niepożądane działanie.

Oświadczenie WEEE

Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i
elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie
może być utylizowany jako część odpadów komunalnych. W związku z tym
producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu
okresu eksploatacji.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE
REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI
udostępnia informacje o substancjach chemicznych pod adresem:
https://csr.msi.com/global/index

Energooszczędność produktu

∙ Zmniejszone zużycie energii podczas używania i w trybie wstrzymania
∙ Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
∙ Łatwy demontaż i recykling
∙ Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
∙ Zwiększona żywotność produktu, poprzez łatwe aktualizacje
∙ Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie

części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać
po zakończeniu żywotności.

∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym

punktem zbiórki do celów recyklingu i usuwania zużytych produktów.

∙ W celu uzyskania dalszych informacji dotyczących przetwarzania należy przejść do

witryny firmy MSI i zlokalizować najbliższego dystrybutora.

Informacje dotyczące przepisów

30

∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu

produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi.
com.

Ostrzeżenie!

Zbyt długie korzystanie z monitora może wpływać na wzrok.

Zalecenia:

1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.

2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku

dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być
ograniczony do mniej niż jednej godziny dziennie.

Prawa autorskie i informacje na temat znaków
towarowych

Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to
zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe
wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli.
Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie
dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania
zmian w niniejszym dokumencie bez uprzedniego powiadomienia.

Pomoc techniczna

Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika
użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
W celu uzyskania dalszych wskazówek można także przejść na stronę
https://www.msi.com/support/.

Informacje dotyczące przepisów

31
