MSI PRO MP242A E2, PRO MP252 E2, PRO MP271A E2 User guide [pl]

Seria PRO

Monitor LCD

PRO MP242A E2 (3PD1)

PRO MP252 E2 (3PC9)

PRO MP271A E2 (3PD0)

Podręcznik użytkownika

Spis treści

Wprowadzenie .............................................................................................................. 3

Zawartość opakowania ........................................................................................... 3

Instalacja podstawy monitora ................................................................................ 4

Regulacja monitora ................................................................................................ 5

Przegląd monitora .................................................................................................. 6

Podłączanie monitora do komputera ..................................................................... 9

Konfiguracja w menu OSD ......................................................................................... 10

Przycisk nawigacji ................................................................................................ 10

Przycisk skrótu ..................................................................................................... 10

Menu OSD ................................................................................................................... 11

Profesjonalny ........................................................................................................ 12

Obraz ..................................................................................................................... 14

Źródło wejścia ....................................................................................................... 16

Przycisk nawigacji ................................................................................................ 16

Ustawienie ............................................................................................................ 17

Dane techniczne ......................................................................................................... 19

Wstępnie ustawione tryby wyświetlania ................................................................... 21

Rozwiązywanie problemów ....................................................................................... 24

Instrukcje bezpieczeństwa ........................................................................................ 25

Certyfikat TÜV Rheinland ........................................................................................... 27

Certyfikat ENERGY STAR ........................................................................................... 27

Informacje dotyczące przepisów ............................................................................... 28

Wersja

V1.0, 2024/10

2

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej.
Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na
nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor PRO MP242A E2, PRO MP252 E2, PRO MP271A E2

Dokumentacja Instrukcja szybkiego uruchomienia

Akcesoria Wspornik

Podstawa

Przewód zasilający

Kable Kabel High Speed HDMI™ (opcjonalny)

Ważne

⚠

∙

Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się
ze sprzedawcą lub z lokalnym dystrybutorem.

∙

Zawartość opakowania może różnić się w zależności od kraju i modelu.

∙

Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie
powinien być używany z innymi produktami.

3

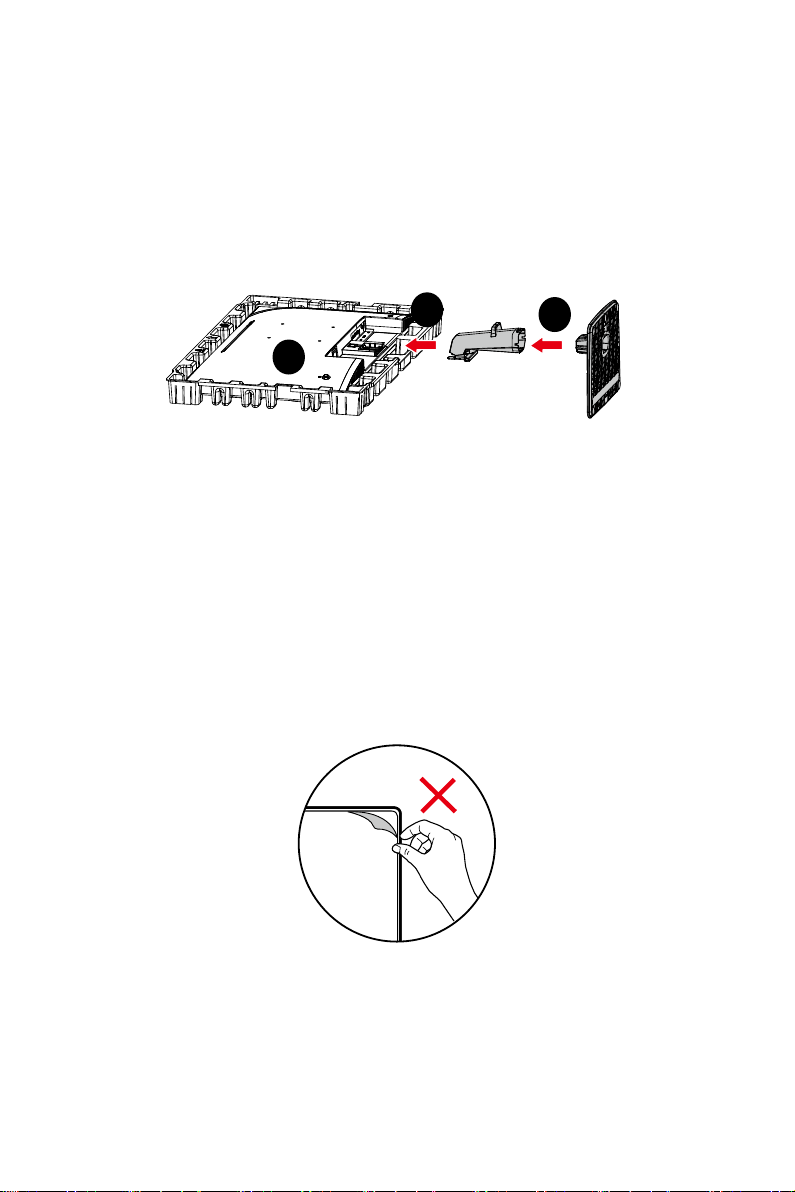

Instalacja podstawy monitora

1. Połóż monitor na ochronnym opakowaniu piankowym.

2. Dopasuj i wciśnij lekko wspornik podstawy wzdłuż wgłębienia w monitorze, aż do

zabezpieczenia na miejscu.

3. Dopasuj i wciśnij lekko podstawę w wspornik, aż do zabezpieczenia na miejscu.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

2

3

1

Ważne

⚠

∙

Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć
porysowania panelu wyświetlacza.

∙

Panel należy chronić przed kontaktem z ostrymi przedmiotami.

∙

Tył monitora można również wykorzystać do mocowania naściennego. W celu
uzyskania informacji o właściwym zestawie do montażu naściennego należy
skontaktować się z dystrybutorem.

∙

Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek
uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć
wpływ na gwarancję!

4

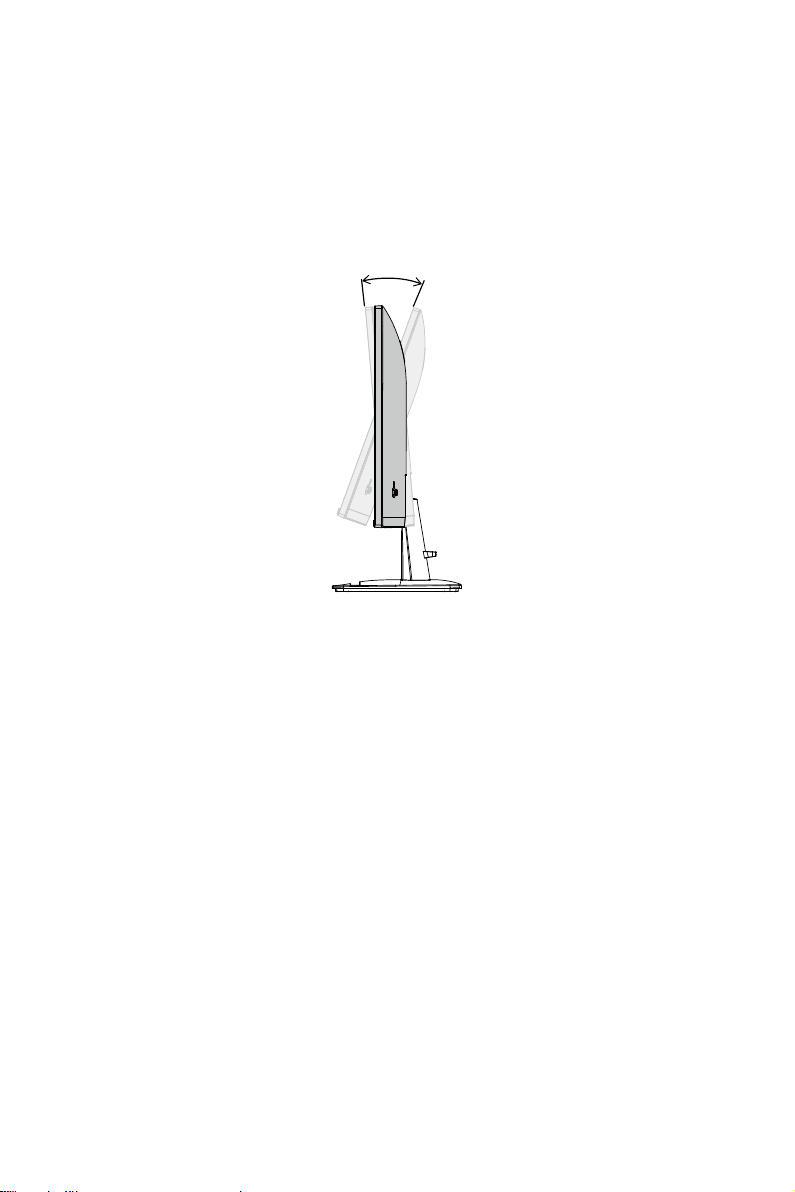

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.

Ważne

⚠

∙

Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.

-5° 20°

5

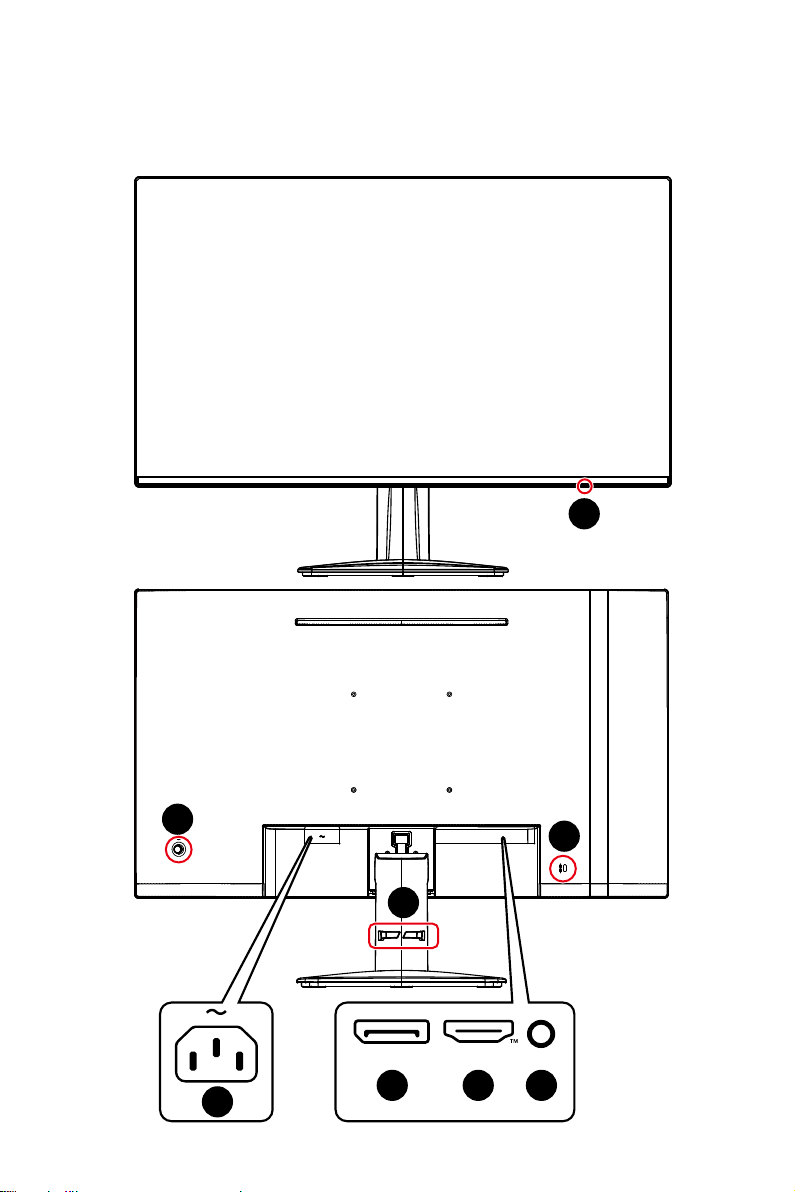

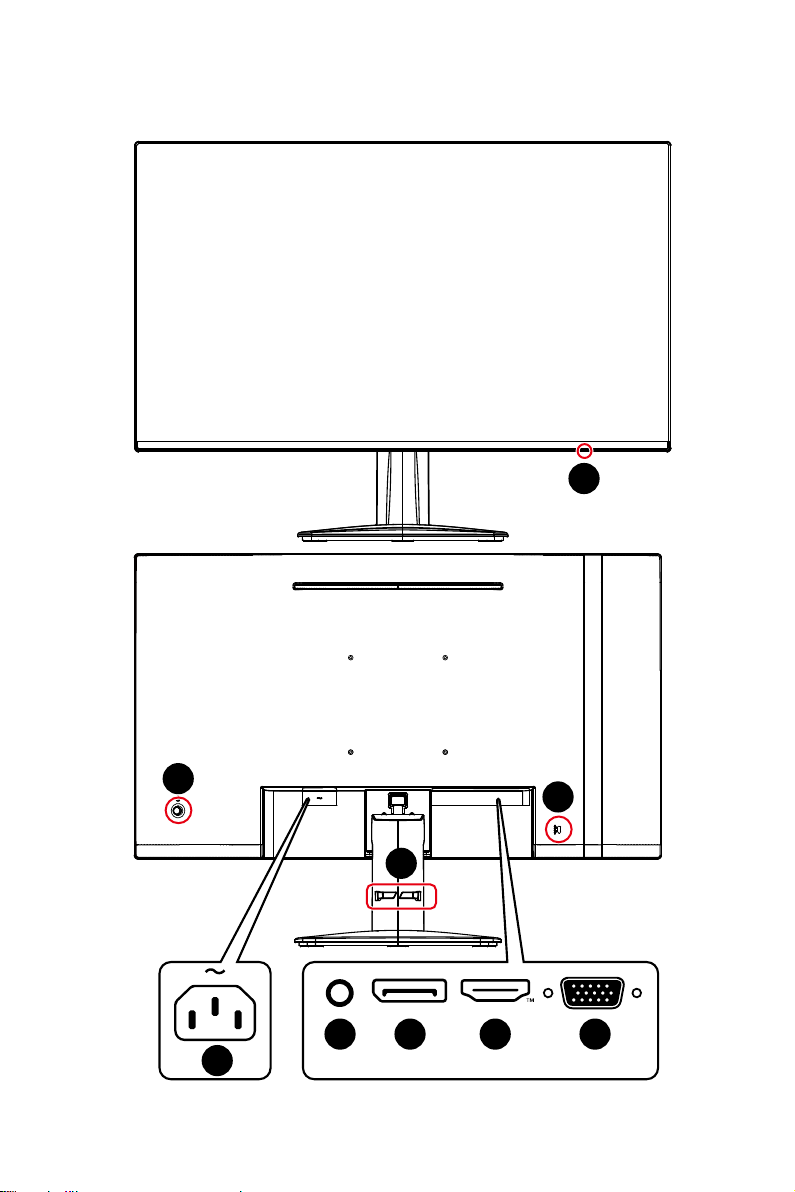

Przegląd monitora

PRO MP252 E2

1

2

4

3

5

6

6 7

8

PRO MP242A E2, PRO MP271A E2

1

2

4

7

3

5 6

8

9

7

Dioda LED zasilania

1

Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego
dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po
przełączeniu monitora do trybu gotowości.

2

Przycisk zasilania & Przycisk nawigacji

Gniazdo zasilania

3

Organizer kabli

4

DisplayPort

5

Obsługuje rozdzielczość 1920 x 1080 przy 120 Hz zgodnie ze specyfikacją
DisplayPort 1.2a.

Złącze HDMI™

6

Obsługa HDMI™ CEC, 1920 x 1080 przy 120 Hz zgodnie ze specyfikacją
HDMI™ 1.4b.

Ważne

⚠

Aby zapewnić optymalną wydajność i zgodność, do podłączania tego
monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z
oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie

https://www.hdmi.org/resource/cables.

Gniazdo słuchawek

7

Blokada Kensington

8

Port D-Sub

9

8

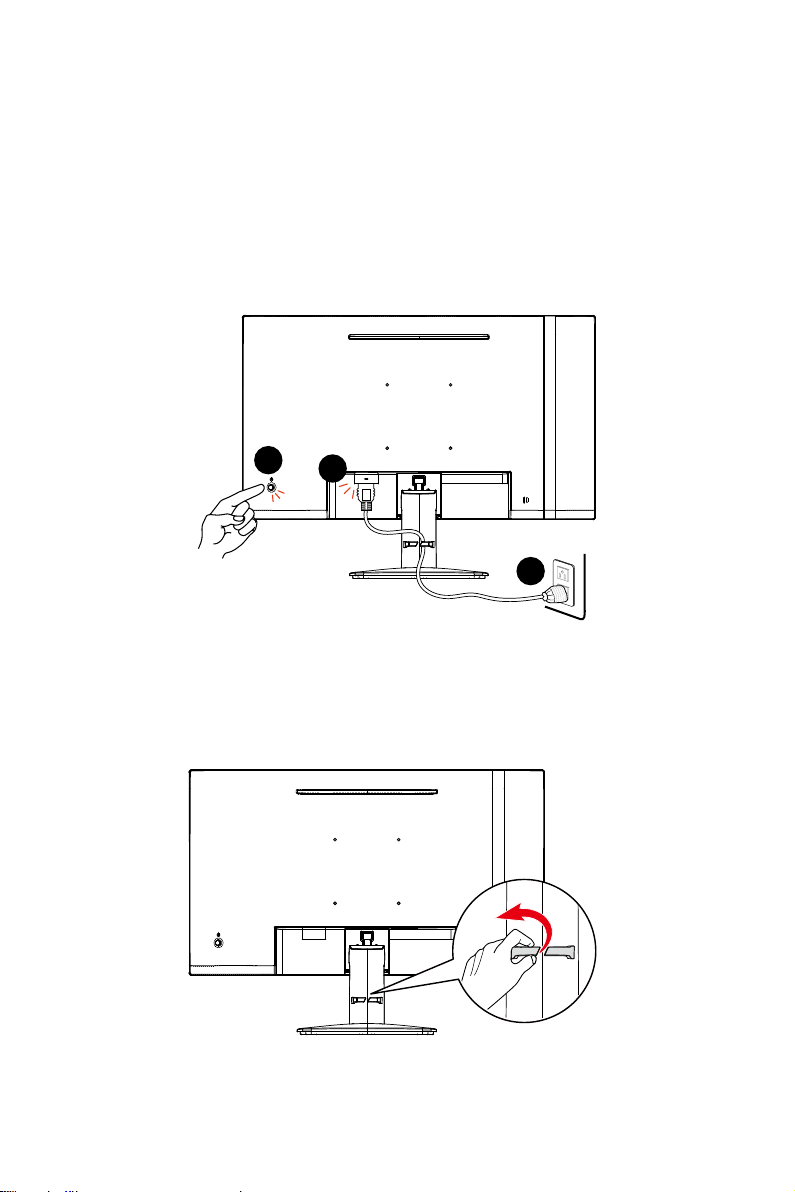

Podłączanie monitora do komputera

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

3. Podłącz przewód zasilający do gniazda zasilania monitora. (Rysunek A)

4. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek B)

5. Włącz monitor. (Rysunek C)

6. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.

C

A

B

Ważne

⚠

Przed wyjęciem kabla należy delikatnie pociągnąć organizer kabli na zewnątrz, aby
łatwiej zwolnić kabel i nie uszkodzić go.

9

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

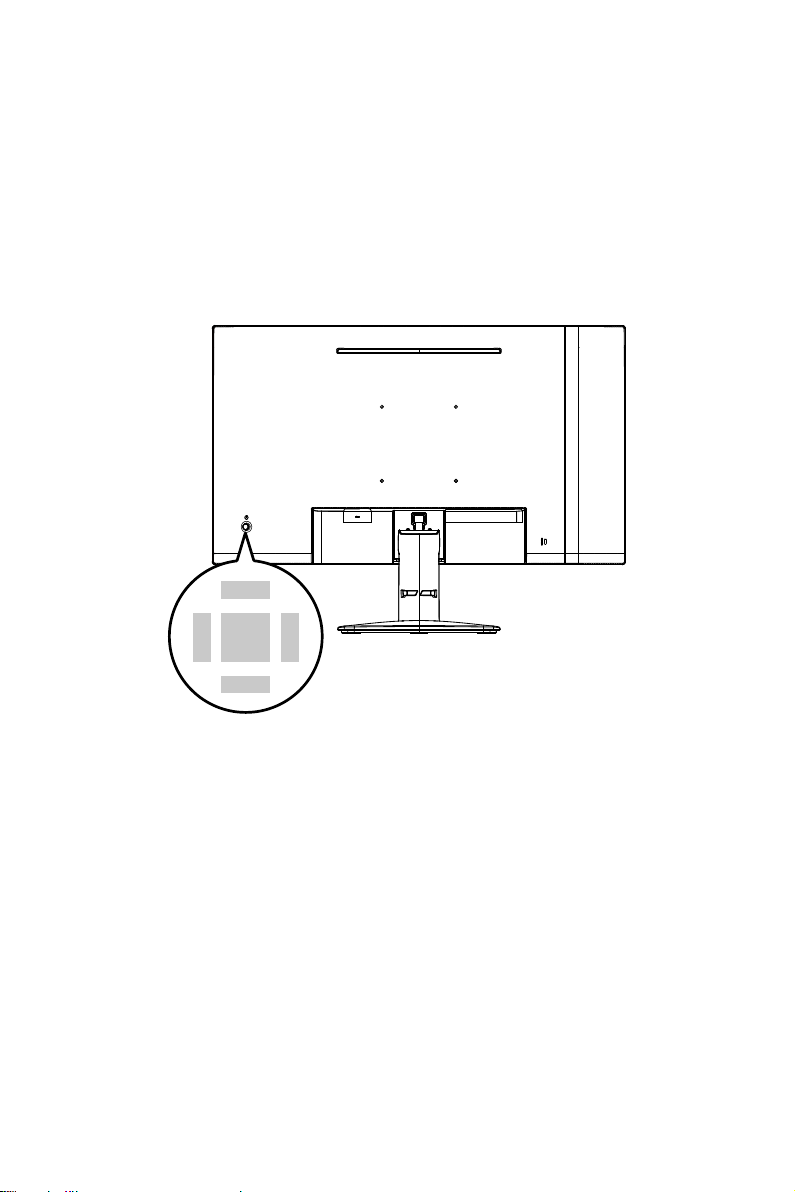

Przycisk nawigacji

Monitor wyposażony jest w Navi Key (Przycisk nawigacji), wielokierunkowy element
sterowania pomagający w nawigacji w menu ekranowym OSD.

W górę/ W dół/ W lewo/ W prawo:

∙ Wybór menu i elementów funkcji
∙ Dostosowywanie wartości funkcji
∙ Przechodzenie do/wychodzenie z menu funkcji

Środkowy:

∙ Uaktywnianie menu ekranowego (OSD)
∙ Przechodzenie do podmenu
∙ Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

∙ Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej

funkcji, przesuwając Przycisk nawigacji W górę, W dół, W lewo lub W prawo.

∙ Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.

10

Menu OSD

PRO MP242A E2

PRO MP252 E2

11

PRO MP271A E2

Profesjonalny

1. poziom menu 2./3. poziom menu Opis

Mode (Tryb) Eco ∙ Naciśnij przycisk w górę lub w dół, aby

User (Użytkownika)

sRGB

Anti-Blue (Anty niebieski)

Movie (Film)

Office (Biuro)

Black-White (Czarno-biały)

Response Time
(Czas reakcji)

MPRT OFF (WYŁ.) ∙ Funkcja MPRT jest dostępna, gdy

Normal (Normalny) ∙ Ustawienie opcji Najszybszy zapewni

Fast (Szybki)

Fastest (Najszybszy)

ON (WŁ.)

wybrać i wyświetlić podgląd efektów trybu.

∙ Naciśnij przycisk OK, aby potwierdzić i

zastosować tryb.

najkrótszy Czas reakcji i korektę rozmycia
obrazów podczas grania w gry o bardziej
szybkiej akcji.

częstotliwość odświeżania przekracza
85 Hz.

∙ Włączenie funkcji MPRT będzie miało

wpływ na:

Włączona funkcja Stan funkcji

» Jasność
» Czas reakcji
» HDCR
» Adaptive Sync

Brak możliwości
wyboru

Ustawiona opcja
WYŁ.

12

1. poziom menu 2./3. poziom menu Opis

Refresh Rate Location

Alarm Clock
(Budzik)

Eye-Q Check
(Test Eye-Q)

(Pozycja)

OFF (WYŁ.)

ON (WŁ.)

Location
(Pozycja)

OFF (WYŁ.)

15:00 00:01-99:59

30:00

45:00

60:00

OFF (WYŁ.) ∙ Wybierz opcję WYŁ., aby wyłączyć funkcję

Amsler Grid (Test Amslera) ∙ Wybierz pozycję Test Amslera w celu

Astigmatism (Astygmatyzm) ∙ Wybierz pozycję Astygmatyzm w celu

Posture Correction
(Korekcja postawy)

Left Top
(Górna lewa)

Right Top
(Górna prawa)

Left Bottom
(Dolna lewa)

Right Bottom
(Dolna prawa)

Left Top
(Górna lewa)

Right Top
(Górna prawa)

Left Bottom
(Dolna lewa)

Right Bottom
(Dolna prawa)

∙ Pozycja można ustawić w menu OSD.

∙ Monitor ten działa zgodnie z Szybkość

∙ Po ustawieniu czasu naciśnij przycisk OK,

∙ Po wystąpieniu przerwy w dostawie prądu

∙ Włączenie funkcji Test Eye-Q będzie miało

∙ Wybierz pozycję Korekcja postawy w celu

Naciśnij OK przycisk, aby potwierdzić i
zastosować lokalizację pozycji Szybkość
odświeżania.

odświeżania ekranu ustawioną w systemie
operacyjnym.

aby uaktywnić timer.

lub ponownym podłączeniu do zasilania
należy ręcznie przywrócić ustawienie
budzika.

Test Eye-Q.

wpływ na:

Włączona funkcja Stan funkcji

» Informacje na

ekranie

sprawdzenia centralnej części pola
widzenia.

sprawdzenia niewyraźnego widzenia.

poprawy postawy w pozycji siedzącej.

Ustawiona opcja
WYŁ.

13

1. poziom menu 2./3. poziom menu Opis

Screen Assistance
(Pomoc dla ekranu)

None (Brak) ∙ Pozycję Pomoc dla ekranu można

dostosować w każdym trybie.

Screen Size
(Wielkość ekranu)

Adaptive-Sync OFF (WYŁ.) ∙ Funkcja Adaptive-Sync zapobiega

Auto (Automat.) ∙ Pozycję Wielkość ekranu można

4:3

16:9

ON (WŁ.)

dostosować w każdym trybie, przy dowolnej
rozdzielczości i Szybkość odświeżania
ekranu.

rozchodzeniu się obrazu.

∙ Włączenie funkcji Adaptive-Sync będzie

miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT

Ustawiona opcja
WYŁ.

Obraz

1. poziom menu 2./3. poziom menu Opis

Brightness (Jasność) 0-100 ∙ Dostosuj odpowiednio jasność w zależności od

Contrast (Kontrast) 0-100 ∙ Dostosuj odpowiednio kontrast w celu

Sharpness (Ostrość) 0-5 ∙ Pozycja Ostrość poprawia wyrazistość i

Image Enhancement
(Poprawianie obrazu)

Low Blue Light
(Niski światła
niebieskiego)

OFF (WYŁ.) ∙ Pozycja Poprawianie obrazu koryguje
Weak (Słabe)
Medium (Średnie)
Strong (Silne)
Strongest (Najsilniejsze)
OFF (WYŁ.) ∙ Funkcja Niski światła niebieskiego chroni oczy
ON (WŁ.)

oświetlenia otoczenia.

zapewnienia komfortu podczas patrzenia.

szczegółowość obrazu.

krawędzie obrazu w celu ich wyostrzenia.

przed działaniem światła niebieskiego. Po
włączeniu funkcja Niski światła niebieskiego
ustawia bardziej żółtawą temperaturę
barwową obrazu.

∙ Po ustawieniu dla pozycji Tryb Pro opcji Anty

niebieski wymagane będzie włączenie funkcji
Niski światła niebieskiego.

14

1. poziom menu 2./3. poziom menu Opis

HDCR OFF (WYŁ.) ∙ Funkcja HDCR zwiększa jakość obrazu poprzez

ON (WŁ.)

Color Temperature
(Temperatura
barwowa)

Auto Config
(PRO MP242A E2, PRO MP271A E2)

Clock
(w przypadku D-Sub)
(PRO MP242A E2,

PRO MP271A E2)

Phase
(w przypadku D-Sub)
(PRO MP242A E2,

PRO MP271A E2)

H.Position
(w przypadku D-Sub)
(PRO MP242A E2,

PRO MP271A E2)

V.Position
(w przypadku D-Sub)
(PRO MP242A E2,

PRO MP271A E2)

Cool (Zimne) ∙ Naciśnij przycisk w górę lub w dół, aby wybrać
Normal (Normalny)
Warm (Ciepłe)

Customization
(Dostosowanie)

0-100 ∙ Regulacja zegara w celu redukcji zakłóceń linii

0-100 ∙ Regulacja fazy w celu redukcji zakłóceń linii

0-100 ∙ Regulacja położenia obrazu w poziomie.

0-100 ∙ Regulacja położenia obrazu w pionie.

R (0-100)
G (0-100)

B (0-100)

wzmocnienie jego kontrastu.

∙ Włączenie funkcji HDCR będzie miało wpływ

na:

Włączona funkcja Stan funkcji

» MPRT

» Jasność

i wyświetlić podgląd efektów trybu.

∙ Naciśnij przycisk OK, aby potwierdzić i

zastosować tryb.

∙ Pozycję Temperatura barwowa można

dostosować w trybie Dostosowanie.

∙ Tylko dla wejścia D-Sub. W przypadku wykrycia

innych źródeł sygnału wejściowego ustawienie
to zostanie wyszarzone.

pionowych.

∙ Tylko dla wejścia D-Sub. W przypadku wykrycia

innych źródeł sygnału wejściowego ustawienie
to zostanie wyszarzone.

poziomych.

∙ Tylko dla wejścia D-Sub. W przypadku wykrycia

innych źródeł sygnału wejściowego ustawienie
to zostanie wyszarzone.

∙ Tylko dla wejścia D-Sub. W przypadku wykrycia

innych źródeł sygnału wejściowego ustawienie
to zostanie wyszarzone.

∙ Tylko dla wejścia D-Sub. W przypadku wykrycia

innych źródeł sygnału wejściowego ustawienie
to zostanie wyszarzone.

Ustawiona opcja
WYŁ.

Brak możliwości
wyboru

15

Źródło wejścia

1. poziom menu 2. poziom menu Opis

HDMI™ ∙ Pozycję Źródło wejścia można dostosować w każdym

DP

D-Sub (PRO MP242A E2, PRO MP271A E2)

Auto Scan
(Autoskanowanie)

OFF (WYŁ.) ∙ W poniższych przypadkach można użyć Przycisk

ON (WŁ.)

trybie.

nawigacji w celu wybrania źródła sygnału:

• Gdy dla pozycji „Autoskanowanie” ustawiona jest
opcja „WYŁ.”, a monitor jest w trybie oszczędzania
energii.

• Gdy na ekranie monitora widoczny jest komunikat
„No Signal” (Brak sygnału).

Przycisk nawigacji

1. poziom menu 2. poziom menu Opis

Up (W górę)
Down (W dół)
Left (W lewo)
Right (W prawo)

OFF (WYŁ.) ∙ Wszystkie ustawienia Przycisk

Brightness (Jasność)

Mode (Tryb)

Alarm Clock (Budzik)

Input Source (Źródło wejścia)

Refresh Rate

Info. On Screen

nawigacji można dostosować w
Menu OSD.

Audio Volume (Głośność audio)

16

Ustawienie

1. poziom menu 2. poziom menu Opis

Language (Język) 繁體中文 ∙ Aby potwierdzić i zastosować ustawienie języka,

English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
Bahasa Indonesia
Türkçe
(Wkrótce dostępnych

będzie więcej języków)

Transparency
(Przezroczystość)

OSD Time Out 5~30s ∙ Pozycję Zakończenie czasu wyświetlania OSD można

Power Button
(Przycisk zasilania)

Info. On Screen OFF (WYŁ.) ∙ Informacje o stanie monitora są wyświetlane po

0-5 ∙ Pozycję Przezroczystość można dostosować w

OFF (WYŁ.) ∙ Po ustawieniu opcji WYŁ. naciśnięcie przycisku

Standby (Gotowość) ∙ Po ustawieniu opcji Gotowość naciśnięcie

ON (WŁ.)

należy nacisnąć przycisk OK.

∙ Pozycja Język jest ustawieniem niezależnym.

Wybrane przez użytkownika ustawienie języka
ma priorytet względem domyślnych ustawień
fabrycznych. Po wybraniu dla pozycji Resetuj opcji
Tak ustawienie Język nie zostanie zmienione.

każdym trybie.

dostosować w każdym trybie.

zasilania spowoduje wyłączenie monitora.

przycisku zasilania spowoduje wygaszenie panelu i
podświetlenia.

prawej stronie ekranu.

∙ Włączenie funkcji Informacje na ekranie będzie

miało wpływ na:

Włączona funkcja Stan funkcji

» Test Eye-Q

Ustawiona opcja
WYŁ.

17

1. poziom menu 2. poziom menu Opis

HDMI™ CEC OFF (WYŁ.) ∙ Funkcja HDMI™ CEC (ang. Consumer Electronics

ON (WŁ.)

Audio Volume
(Głośność audio)

Reset (Resetuj) YES (TAK) ∙ Pozycję Resetuj, która umożliwia przywrócenie

0-100 ∙ Pozycję Głośność audio można dostosować w

NO (NIE)

Control) obsługuje konsole Sony PlayStation®,
Nintendo® Switch™, Xbox Series X|S i różne
urządzenia audio-wideo zgodne z funkcją CEC.

∙ Po ustawieniu dla funkcji HDMI™ CEC opcji WŁ.:

• Monitor będzie włączał się automatycznie, gdy

włączone zostanie urządzenie CEC.

• Urządzenie CEC będzie przełączać się do trybu
oszczędzania energii, gdy monitor zostanie
wyłączony.

• Jeśli podłączona zostanie konsola Sony
PlayStation®, Nintendo® Switch™ lub Xbox Series
X|S, dla pozycji Tryb automatycznie ustawiony
zostanie domyślny tryb Eco, który będzie można
później zmienić w zależności od preferencji
użytkownika.

każdym trybie.

początkowych ustawień domyślnych menu OSD,
można zastosować w każdym trybie.

18

Dane techniczne

Model PRO MP242A E2 PRO MP252 E2 PRO MP271A E2

Rozmiar (cale) 23,8 24,5 27

Krzywizna Płaski

Typ panelu IPS

Rozdzielczość 1920 x 1080 (FHD)

Współczynnik proporcji 16:9

Jasność

Współczynnik kontrastu 1500:1

Szybkość odświeżania

Czas reakcji

Złącza We/Wy

Kąty widzenia 178° (w poziomie), 178° (w pionie)

DCI-P3*/sRGB 89%/115% 79%/99% 90%/116%

Wykończenie powierzchni Antyrefleksyjne

Głośnik 2 W x2

Kolory wyświetlacza 16,7 mln, 8 bitów (6 bitów + FRC)

Opcje zasilania monitora 100-240 V~, 50/60 Hz 1,5 A

Zużycie energii (typowe) Włączenie < 40 W

300 nitów (typowa)

120Hz

1 ms (MPRT)

∙ Złącze HDMI™

x1

∙ DisplayPort x1
∙ Port D-Sub x1
∙ Gniazdo

słuchawek x1

Gotowość < 0,5 W
Wyłączenie <0,3 W

∙ Złącze HDMI™

x1

∙ DisplayPort x1
∙ Gniazdo

słuchawek x1

∙ Złącze HDMI™

x1

∙ DisplayPort x1
∙ Port D-Sub x1
∙ Gniazdo

słuchawek x1

Regulacja (nachylenie) Od -5° do 20°

Blokada Kensington Tak

19

Model PRO MP242A E2 PRO MP252 E2 PRO MP271A E2

∙ Typ płytki: 100 x 100 mm
∙ Typ śruby: M4 x 10 mm

Montaż VESA

Wymiary (S x G x W) 540 x 188 x 409 mm 558 x 188 x 416 mm 612 x 207 x 432 mm

• Średnica gwintu: 4 mm

• Skok gwintu: 0,7 mm

• Długość gwintu: 10 mm

Waga

Warunki
otoczenia

Netto 3,1 Kg 3,2 Kg 3,8 Kg

Brutto 4,8 Kg 4,9 Kg 6,2 Kg

∙ Temperatura: Od 0℃ do 40℃

Działanie

Przechowywanie

∙ Wilgotność: od 20% do 90%, bez kondensacji
∙ Wysokość: Od 0 do 5000 m

∙ Temperatura: Od -20℃ do 60℃
∙ Wilgotność: Od 10% do 90%, bez kondensacji

* W oparciu o standardy testowe CIE1976.

20

Wstępnie ustawione tryby wyświetlania

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

PRO MP242A E2, PRO MP271A E2

Standard Rozdzielczość HDMI™ DP D-Sub

VGA 640x480 przy 60 Hz

przy 67 Hz

przy 72 Hz

przy 75 Hz

Tryb DOS 720x480 przy 60 Hz

720x576 przy 50 Hz

SVGA 800x600 przy 56 Hz

przy 60 Hz

przy 72 Hz

przy 75 Hz

XGA 1024x768 przy 60 Hz

przy 70 Hz

przy 75 Hz

SXGA 1280x1024 przy 60 Hz

przy 75 Hz

WXGA+ 1440x900 przy 60 Hz

WSXGA+ 1680x1050 przy 60 Hz

Full HD 1920x1080 przy 60 Hz

przy 85 Hz

przy 100 Hz

przy 120 Hz

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V V

V V

V V

V V

21

Standard Rozdzielczość HDMI™ DP D-Sub

Rozdzielczość
sygnału wideo

480P V V V

576P V V V

720P V V V

1080P przy 60 Hz

przy 120 Hz V

V

V V

PRO MP252 E2

Standard Rozdzielczość HDMI™ DP

VGA 640x480 przy 60 Hz V V

przy 67 Hz V V

przy 72 Hz V V

przy 75 Hz V V

Tryb DOS 720x480 przy 60 Hz

720x576 przy 50 Hz

SVGA 800x600 przy 56 Hz V V

przy 60 Hz V V

przy 72 Hz V V

V V

V V

przy 75 Hz V V

XGA 1024x768 przy 60 Hz V V

przy 70 Hz V V

przy 75 Hz V V

SXGA 1280x1024 przy 60 Hz V V

przy 75 Hz V V

WXGA+ 1440x900 przy 60 Hz V V

WSXGA+ 1680x1050 przy 60 Hz V V

22

Standard Rozdzielczość HDMI™ DP

Full HD 1920x1080 przy 60 Hz V V

przy 85 Hz V V

przy 100 Hz V V

przy 120 Hz V V

Rozdzielczość
sygnału wideo

480P V V

576P V V

720P V V

1080P przy 60 Hz V V

przy 120 Hz V

23

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.

• Naciśnij ponownie przycisk zasilania monitora.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

Brak obrazu.

• Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.

• Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy są

włączone.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby

uaktywnić monitor.

Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na
ekranie.

• Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na
komputerze ustawienie odpowiednie dla monitora.

Brak obsługi Plug & Play.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.

Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują
problemy z kolorami.

• Nie korzystaj z przedłużaczy kabli wideo.

• Dostosuj jasność i kontrast.

• Dostosuj kolory RGB lub ustaw temperaturę barwową.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.

Monitor zaczyna migotać lub pojawiają się fale.

• Zmień częstotliwość odświeżania na odpowiednią dla monitora.

• Zaktualizuj sterowniki karty graficznej.

• Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować

zakłócenia elektromagnetyczne (EMI).

24

Instrukcje bezpieczeństwa

∙ Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.
∙ Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na

urządzeniu lub w podręczniku użytkownika.

∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.

Zasilanie

∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie

zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale
100~240 V.

∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać

bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda
zasilania.

∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest

wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A
(maks.).

∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć

przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe
zużycie energii.

∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie

nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie
zasilającym.

∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza

dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.

Warunki otoczenia

∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi

temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej,
niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.

∙ Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.
∙ Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany

lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które
odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.

∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie

wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.

∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze

przechowywania powyżej 60℃ lub poniżej -20℃, ponieważ może to uszkodzić
urządzenie.

∙ Maksymalna temperature działania wynosi około 40℃.
∙ Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do

czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych
środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie,
ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem
elektrycznym.

25

∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym

lub elektrycznym.

∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać

sprawdzone przez personel serwisu:

• Przewód zasilający lub wtyczka uległy uszkodzeniu.

• Do wnętrza urządzenia dostał się płyn.

• Urządzenie zostało poddane działaniu wilgoci.

• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z

podręcznikiem użytkownika.

• Urządzenie zostało upuszczone i uszkodzone.

• Urządzenie ma wyraźne oznaki uszkodzenia.

26

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light
(Niski poziom niebieskiego światła)

Wykazano, że światło niebieskie jest przyczyną
zmęczenia i dyskomfortu oczu. Firma MSI oferuje
obecnie monitory z certyfikatem TÜV Rheinland
dotyczącym Niski poziom niebieskiego światła w celu
zadbania o komfort widzenia i dobre samopoczucie
użytkowników. Prosimy o zastosowanie się do
poniższych instrukcji w celu złagodzenia objawów
długotrwałej pracy przed monitorem i ekspozycji na
światło niebieskie.

∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej poziomu

wzroku.

∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego

patrzenia na ekran.

∙ Należy robić 20-minutowe przerwy co 2 godziny.
∙ Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego przez co

najmniej 20 sekund.

∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból ciała.
∙ Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.

Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku
Migotania)

∙ Firma TÜV Rheinland przetestowała ten produkt pod kątem migotania ekranu widocznego

i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.

∙ Firma TÜV Rheinland opracowała zestaw testów, które określają minimalne normy dla

różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy
międzynarodowe lub powszechne w branży, które zostały podwyższone.

∙ Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.
∙ Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje

określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie
częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.

∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/MPRT.

(Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

Certyfikat ENERGY STAR

ENERGY STAR to program amerykańskiej Agencji Ochrony Środowiska
(EPA) oraz Departamentu Energii Stanów Zjednoczonych (DOE) mający
na celu promowanie efektywności energetycznej. Produkt ten kwalifikuje
się do oznaczenia ENERGY STAR przy „domyślnych ustawieniach
fabrycznych”, które zapewniają oszczędność energii. Zmiana fabrycznych
ustawień domyślnych obrazu lub włączenie innych funkcji spowoduje
zwiększenie zużycia energii, które może przekroczyć limity wymagane do
zakwalifikowania się do oznaczenia ENERGY STAR.

Więcej informacji o programie ENERGY STAR można znaleźć w witrynie
https://www.energystar.gov/.

27

Informacje dotyczące przepisów

Zgodność z CE

Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia
ustawodawstw państw członkowskich odnoszących się do
kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy
niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i
dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom,
które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii
informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii
Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości
radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest
zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy
B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone,
aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi
zakłóceniami w instalacjach domowych. Urządzenie generuje,
wykorzystuje oraz może wytwarzać energię częstotliwości radiowej
i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może
powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie
wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe
zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić
wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować
zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

∙ Obrócenie lub przemieszczenie anteny odbiorczej.
∙ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
∙ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym

obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub
radiowy.

∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania

pomocy.

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek
odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z
urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych
kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm
następującym warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń i

2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia,

które mogą spowodować jego niepożądane działanie.

28

Oświadczenie WEEE

Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i
elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie
może być utylizowany jako część odpadów komunalnych. W związku z tym
producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu
okresu eksploatacji.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE
REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI
udostępnia informacje o substancjach chemicznych pod adresem:
https://csr.msi.com/global/index

Energooszczędność produktu

∙ Zmniejszone zużycie energii podczas używania i w trybie wstrzymania
∙ Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
∙ Łatwy demontaż i recykling
∙ Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
∙ Zwiększona żywotność produktu, poprzez łatwe aktualizacje
∙ Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie

części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać
po zakończeniu żywotności.

∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym

punktem zbiórki do celów recyklingu i usuwania zużytych produktów.

∙ W celu uzyskania dalszych informacji dotyczących przetwarzania

należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.

∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu

produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi.
com.

Ostrzeżenie!

Zbyt długie korzystanie z monitora może wpływać na wzrok.

Zalecenia:

1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.

2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku

dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być
ograniczony do mniej niż jednej godziny dziennie.

29

Prawa autorskie i informacje na temat znaków
towarowych

Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to
zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe
wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli.
Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie
dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania
zmian w niniejszym dokumencie bez uprzedniego powiadomienia.

Terminy „HDMI™” oraz „ HDMI™ High-Definition Multimedia Interface ”,
charakterystyczny kształt produktów HDMI™ (HDMI™ trade dress) oraz Logo HDMI™
stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI™ Licensing
Administrator, Inc.

Pomoc techniczna

Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika
użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
W celu uzyskania dalszych wskazówek można także przejść na stronę
https://www.msi.com/support/.

30
