MSI Pro AP242 12M, Pro AP272 12M User guide

Seria PRO
Komputer PC typu AIO
PRO AP242 (MS-AE06) PRO AP272 (MS-AF83)
Podręcznik użytkownika
Spis treści
Zawartość opakowania ........................................................................................... 3
Porady dotyczące bezpieczeństwa i komfortu pracy ............................................. 3
Ogólny opis systemu ............................................................................................... 4
Instalacja sprzętu ................................................................................................... 8
Wymiana składników i uaktualnianie ................................................................... 11
Obsługa w systemie Windows 11 .............................................................................. 12
Zarządzanie energią ............................................................................................. 12
Połączenia sieciowe ............................................................................................. 16
Odzyskiwanie systemu ......................................................................................... 24
Odzyskiwanie za pomocą klawisza skrótu F3 (Opcjonalny) .................................... 26
Rozwiązywanie problemów ....................................................................................... 27
Instrukcje bezpieczeństwa ........................................................................................ 29
Certyfikat TÜV Rheinland ........................................................................................... 31
Informacje dotyczące przepisów ............................................................................... 32
Wersja
V1.0, 2022/02
Spis treści
2

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Komputer PC typu AIO
Dokumentacja
Akcesoria
Ważne
Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
Zawartość opakowania może różnić się w zależności od kraju.
Dołączony przewód zasilający jest przeznaczony wyłącznie do tego komputera osobistego i nie powinien być używany z innymi produktami.
PRO AP242 PRO AP272
Podręcznik użytkownika (opcjonalny)
Skrócona instrukcja (opcjonalny)
Karta gwarancyjna i książka gwarancyjna (opcjonalny)
Mysz (opcjonalny)
Klawiatura (opcjonalny)
Zasilacz
Przewód zasilający

Porady dotyczące bezpieczeństwa i komfortu pracy

∙ Wybór odpowiednich warunków pracy jest istotny, jeśli zamierza się pracować z
komputerem przez dłuższy czas.
Miejsce pracy powinno być dobrze oświetlone. Należy wybrać odpowiedni fotel i biurko, a także dostosować ich wysokość w celu
zapewnienia właściwej postawy podczas pracy.
∙ Podczas siedzenia w fotelu należy siedzieć prosto i utrzymać właściwą postawę.
Należy dopasować oparcie fotela (jeśli fotel je posiada), aby zapewniało wygodne oparcie pleców.
∙ Stopy powinny naturalnie opierać się na podłodze, tak aby kostki i kolana znajdowały
się w poprawnej pozycji (kąt 90 stopni).
Dłonie należy położyć na biurku tak, aby nadgarstki miały naturalne podparcie. Należy unikać używania komputera w miejscach, gdzie może to być niewygodne (np.
w łóżku).
∙ Komputer jest urządzeniem elektrycznym. Należy obsługiwać go ostrożnie, aby
uniknąć obrażeń ciała.
Wprowadzenie
3

Ogólny opis systemu

2
1
Wprowadzenie
4
3
4
4
6
5
7
14
9
10 11
Mikrofon cyfrowy
1
Moduł kamery internetowej IR
2
Moduł kamery internetowej IR obsługuje opartą na podczerwieni funkcję rozpoznawania twarzy, która zapewnia szybki dostęp do komputera.
Port USB 2.0
3
Złącze to służy do podłączania peryferyjnych urządzeń USB. (Szybkość do 480 Mb/s)
12
13
7
15
15 17
16
8
Ważne
Do portów USB 3.2 zaleca się podłączanie urządzeń wysokiej szybkości, a urządzenia niskiej szybkości, takie jak mysz lub klawiatura zaleca się podłączać do portów USB 2.0.
Wprowadzenie
5
Wentylator
4
Power Button (Przycisk zasilania)
5
Przycisk regulacji jasności
6
Głośnik stereo
7
8
Blokada Kensington
9
Gniazdo zasilania
10
Gniazdo HDMI 2.0a
Maksymalna obsługiwana rozdzielczość wynosi 4K przy 60 Hz.
Ważne
Dostępne w przypadku procesorów ze zintegrowanym układem graficznym.
Specyfikacje grafiki zależą od zainstalowanego procesora.
Port DisplayPort 1.4
11
Maksymalna obsługiwana rozdzielczość wynosi 4K przy 60 Hz.
12
Wprowadzenie
6
Ważne
Dostępne w przypadku procesorów ze zintegrowanym układem graficznym.
Specyfikacje grafiki zależą od zainstalowanego procesora.
Gniazdo LAN
Standardowe gniazdo LAN RJ-45 służy do połączenia z siecią LAN [Local Area Network (Sieć lokalna)]. Można do niego podłączyć kabel sieciowy.
Dioda LED Stan Opis
Wyłączona Brak połączenia Żółty Połączono
Miga
Wyłączona 10 Mb/s Zielony 100 Mb/s Pomarańczowy 1 Gb/s
Aktywność w zakresie danych
DIODA LED SZYBKOŚCI
DIODA LED POŁĄCZENIA/ AKTYWNOŚCI
Dioda LED połączenia/ aktywności
Dioda LED szybkości
Port USB 3.2 Gen 2 (typu C)
13
Złącze to służy do podłączania peryferyjnych urządzeń USB. (Szybkość do 10 Gb/s)
Port USB 3.2 Gen 2
14
Złącze to służy do podłączania peryferyjnych urządzeń USB. (Szybkość do 10 Gb/s)
Port USB 3.2 Gen 1
15
Złącze to służy do podłączania peryferyjnych urządzeń USB. (Szybkość do 5 Gb/s)
16
Gniazdo wejścia mikrofonu
17
Gniazdo wyjścia liniowego
Wprowadzenie
7

Instalacja sprzętu

Instalacja podstawy monitora
1. Wyjmij zespół podstawy i podstawę z opakowania.
2. Obróć zespół podstawy przeciwnie do ruchu wskazówek zegara i wciśnij w
podstawę.
3. Obróć zgodnie z ruchem wskazówek zegara, aż do zablokowania na miejscu. Uaktywnieniu zatrzasku towarzyszyć będzie dźwięk „kliknięcia”.
4. Dopasuj stojak do otworów we wgłębieniu w monitorze. Wciśnij stojak do góry, aż do zabezpieczenia na miejscu. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo zainstalowany.
2
45°
3
45°
4
Wprowadzenie
8
Podłączanie zasilania
Podłącz zasilacz do komputera PC typu AIO i włóż wtyczkę do gniazda.
∙ Zasilacz 120 W; 19,5 V
• Wejście: 100–240 V~, 50–60 Hz
• Wyjście: 19,5 V 6,15 A
3
2
1
Naciśnij przycisk zasilania w celu włączenia zasilania komputera PC typu AIO.
Wprowadzenie
9
Regulacja monitora
Funkcje regulacji tego komputera PC typu AIO mają na celu zmaksymalizowanie komfortu patrzenia.
Ważne
Ilustracje mają wyłącznie charakter poglądowy. Rzeczywisty wygląd komputera PC typu AIO może odbiegać od przedstawionego.
Przed włączeniem komputera PC typu AIO upewnij się, że został on podłączony za pomocą kabla trójżyłowego do gniazda elektrycznego z uziemieniem.
Panel wyświetlacza należy chronić przed kontaktem z ostrymi przedmiotami.
Podczas regulacji nie należy naciskać panelu wyświetlacza.
O
20
O
-5
Wprowadzenie
10

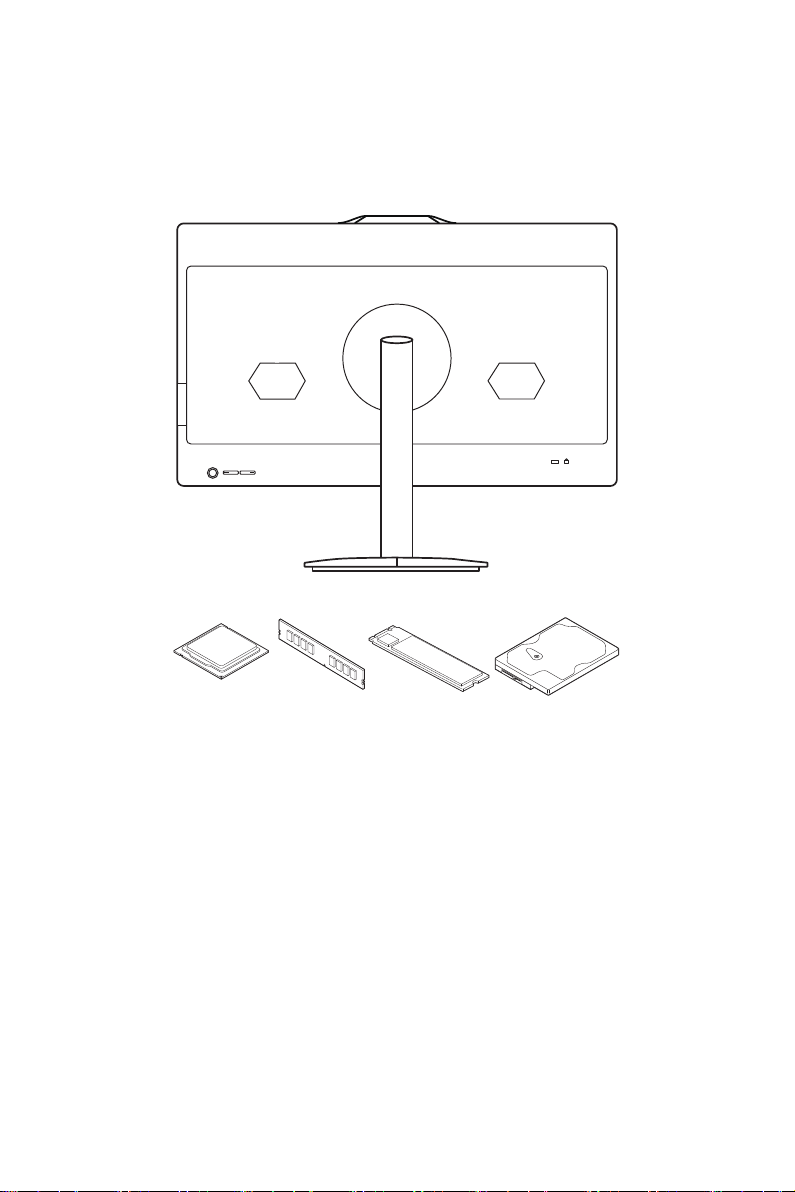

Wymiana składników i uaktualnianie

Należy pamiętać, że niektóre wstępnie zainstalowane składniki produktu mogą zostać na życzenie użytkownika uaktualnione lub wymienione, w zależności od zakupionego modelu.
Dalsze informacje o możliwościach zakupu produktów można uzyskać u lokalnego dostawcy. Nie należy uaktualniać ani wymieniać jakiegokolwiek składnika produktu inaczej niż u autoryzowanego dostawcy lub w punkcie serwisowym, ponieważ może to spowodować unieważnienie gwarancji. Zaleca się, aby skontaktować się z autoryzowanym dostawcą lub punktem serwisowym w celu wykonania usługi uaktualnienia lub wymiany.
Wprowadzenie
11

Obsługa w systemie Windows 11

Ważne
Wszystkie dane i zrzuty ekranu systemu Windows podlegają zmianie bez uprzedniego powiadomienia.

Zarządzanie energią

Zarządzanie energią komputerów osobistych (PC) i monitorów zapewnia znaczną oszczędność energii elektrycznej, a także niesie ze sobą wiele korzyści środowiskowych.
W celu poprawy wydajności energetycznej należy wyłączać monitor lub przełączać komputer w tryb uśpienia po upływie określonego czasu braku aktywności użytkownika.
1. Kliknij prawym przyciskiem myszy przycisk [Start] i wybierz z listy pozycję [Power Options] (Opcje zasilania).
2. Dostosuj ustawienia [Screen and sleep] (Ekran i uśpienie) i wybierz z listy tryb zasilania.
3. Aby wybrać lub dostosować plan zasilania, wpisz w polu wyszukiwania „panel
sterowania” i wybierz pozycję [Control Panel] (Panel sterowania).
4. Otwórz okno [All Control Panel Items] (Wszystkie elementy Panelu sterowania). Wybierz pozycję [Large icons] (Duże ikony) w menu rozwijanym [View by] (Widok według).
5. Wybierz pozycję [Power Options] (Opcje zasilania), aby kontynuować.
6. Wybierz plan zasilania i dostosuj ustawienia po kliknięciu pozycji [Change plan settings]
(Zmień ustawienia planu).
7. Aby utworzyć własny plan zasilania, wybierz pozycję [Create a power plan] (Utwórz plan zasilania).
8. Wybierz istniejący plan i nadaj mu nową nazwę.
9. Dostosuj ustawienia nowego planu zasilania.
10. W menu [Shut down or sign out] (Zamknij lub wyloguj się) widoczne są także opcje
oszczędzania energii umożliwiające szybkie i łatwe zarządzanie zasilaniem systemu.
Oszczędzanie energii
Funkcja zarządzania energią umożliwia, po pewnym okresie braku aktywności użytkownika, zainicjowanie przez komputer trybu niskiego zużycia energii lub trybu “Sleep” (Uśpienie). Aby uzyskać oszczędności energii przy zasilaniu systemu prądem zmiennym, funkcja zarządzania energią została wstępnie ustawiona na następujące działanie:
Wyłączenie wyświetlacza po 10 minutach Zainicjowanie trybu Sleep (Uśpienie) po 30 minutach
Wznawianie pracy systemu
Wznowienie pracy komputera z trybu oszczędzania energii powinno nastąpić w odpowiedzi na polecenie jednego z poniższych elementów:
przycisku zasilania, sieć (Wake On LAN) (Wybudzanie przez sieć LAN), myszy, klawiatury.
Wskazówki dotyczące oszczędzania energii:
∙ Monitor należy wyłączyć za pomocą przycisku zasilania pewnym czasie braku
aktywności użytkownika.
Obsługa w systemie Windows 11
12
∙ Należy dostosować ustawienia Power Options (Opcje zasilania) systemu
operacyjnego Windows w celu zoptymalizowania zarządzania energią komputera.
∙ Należy zainstalować oprogramowanie do oszczędzania energii w celu zarządzania
zużyciem energii przez komputer.
∙ Jeśli komputer nie będzie używany przez dłuższy czas, należy zawsze odłączyć
przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.
1
2
3
Obsługa w systemie Windows 11
13
4
5
6
7
Obsługa w systemie Windows 11
14
8
9
10
Obsługa w systemie Windows 11
15

Połączenia sieciowe

Wi-Fi
1. Kliknij prawym przyciskiem myszy przycisk [Start] i wybierz z listy pozycję [Network
Connections] (Połączenia sieciowe).
2. Wybierz i włącz sieć [Wi-Fi].
3. Wybierz pozycję [Show available networks] (Pokaż dostępne sieci). Wyświetlona
zostanie lista dostępnych sieci bezprzewodowych. Wybierz połączenie z listy.
4. Aby ustanowić nowe połączenie, wybierz pozycję [Manage known networks] (Zarządzaj znanymi sieciami).
5. Wybierz pozycję [Add network] (Dodaj sieć).
6. Wprowadź informacje dotyczące sieci bezprzewodowej, którą chcesz dodać i kliknij
przycisk [Save] (Zapisz), aby nawiązać nowe połączenie.
1
2
Obsługa w systemie Windows 11
16
3
4
Obsługa w systemie Windows 11
17
5
6
Obsługa w systemie Windows 11
18
Ethernet
1. Kliknij prawym przyciskiem myszy przycisk [Start] i wybierz z listy pozycję [Network
Connections] (Połączenia sieciowe).
2. Wybierz pozycję [Ethernet].
3. Dla pozycji [IP assignment] (Przypisanie adresu IP) i [DNS server assignment]
(Przypisanie serwera DNS) automatycznie ustawiona zostanie opcja [Automatic (DHCP)] (Automatycznie (DHCP)).
4. W celu ustawienia statycznego adresu IP kliknij przycisk [Edit] (Edytuj) przy pozycji [IP assignment] (Przypisanie adresu IP).
5. Wybierz opcję [Manual] (Ręcznie).
6. Włącz protokół [IPv4] lub [IPv6].
7. Wpisz informacje uzyskane od usługodawcy internetowego i kliknij przycisk [Save]
(Zapisz), aby ustanowić połączenie ze statycznym adresem IP.
1
2
Obsługa w systemie Windows 11
19
3
4
5
Obsługa w systemie Windows 11
20
6
7
Obsługa w systemie Windows 11
21
Dial-up (Telefoniczne)
1. Kliknij prawym przyciskiem myszy przycisk [Start] i wybierz z listy pozycję [Network Connections] (Połączenia sieciowe).
2. Wybierz pozycję [Dial-up] (Telefoniczne).
3. Wybierz pozycję [Set up a new connection] (Skonfiguruj nowe połączenie).
4. Wybierz opcję [Connect to the Internet] (Połącz z Internetem) i kliknij przycisk
[Next] (Dalej).
5. Wybierz pozycję [Broadband (PPPoE)] (Połączenie szerokopasmowe (PPPoE)) w celu nawiązania połączenia przy użyciu połączenia DSL lub kablowego, które wymaga podania nazwy użytkownika i hasła.
6. Wpisz informacje uzyskane od usługodawcy internetowego (ISP) i kliknij przycisk [Connect] (Połącz), aby ustanowić połączenie sieci LAN.
1
Obsługa w systemie Windows 11
22
2
3
4 5
6
Obsługa w systemie Windows 11
23

Odzyskiwanie systemu

Cele stosowania funkcji odzyskiwania systemu obejmują:
∙ Przywrócenie systemu z powrotem do stanu początkowego oryginalnych ustawień
domyślnych producenta.
Stosowanie w przypadku wystąpienia błędów używanego systemu operacyjnego. Po zainfekowaniu systemu operacyjnego przez wirus, w wyniku którego system nie
działa normalnie.
∙ Aby zainstalować system operacyjny z innymi wbudowanymi językami.
Przed użyciem funkcji odzyskiwania systemu należy wykonać kopię zapasową ważnych danych z dysku komputera, korzystając z innych nośników pamięci masowej.
Jeśli za pomocą podanego poniżej rozwiązania nie uda się przywrócić systemu należy się skontaktować z autoryzowanym lokalnym dystrybutorem lub punktem serwisowym w celu uzyskania dalszej pomocy.
Resetowanie komputera
1. Kliknij prawym przyciskiem myszy przycisk [Start] i wybierz z listy pozycję [Settings] (Ustawienia).
2. Wybierz pozycję [Recovery] (Odzyskiwanie) w obszarze [System].
3. Kliknij przycisk [Reset PC] (Resetuj komputer), aby rozpocząć odzyskiwanie
systemu.
4. Pojawi się ekran [Choose an option] (Wybierz opcję). Wybierz opcję [Keep my files] (Zachowaj moje pliki) lub [Remove everything] (Usuń wszystko), a następnie wykonaj instrukcje ekranowe, aby ukończyć odzyskiwanie systemu.
1
Obsługa w systemie Windows 11
24
2
2
3
4
Obsługa w systemie Windows 11
25

Odzyskiwanie za pomocą klawisza skrótu F3 (Opcjonalny)

Środki ostrożności dotyczące stosowania funkcji przywracania
systemu
1. Po wystąpieniu nieodwracalnych problemów dotyczących dysku twardego i
systemu należy w celu uruchomienia funkcji przywracania systemu najpierw użyć przycisku skrótu F3 .
2. Przed użyciem funkcji przywracania systemu należy wykonać kopię zapasową ważnych danych zapisanych w napędzie systemowym na inne urządzenia pamięci masowej.
Przywrócenie systemu poprzez użycie przycisku skrótu F3
Wykonaj podane instrukcje celu kontynuacji:
1. Uruchom ponownie komputer.
2. Naciśnij klawisz dostępu F3 na klawiaturze natychmiast po pojawieniu się na
ekranie powitania MSI.
3. Na ekranie “Choose an Option (Wybierz opcję)” stuknij “Troubleshoot (Rozwiązywanie probl.)”.
4. Na ekranie “Troubleshoot (Rozwiązywanie probl.)” stuknij opcję “Restore MSI factory (Przywróć MSI factory)”, aby przywrócić ustawienia fabryczne systemu.
5. Na ekranie “RECOVERY SYSTEM (ODZYSKIWANIE SYSTEMU)” stuknij opcję “System Partition Recovery (Odzyskiwanie partycji systemu)”.
6. Wykonaj instrukcje ekranowe w celu kontynuowania i dokończenia funkcji odzyskiwania.
Odzyskiwanie za pomocą klawisza skrótu F3 (Opcjonalny)
26

Rozwiązywanie problemów

Nie można uruchomić systemu
• Sprawdź, czy system jest podłączony do gniazda zasilającego i czy jest włączony.
• Sprawdź, czy kabel zasilający i inne przewody są prawidłowo podłączone.
Kiedy włączam komputer, pojawia się komunikat „Operating System not found (Nie znaleziono systemu operacyjnego)” lub system Windows nie uruchamia się.
• Sprawdź, czy w szufladzie napędu optycznego nie znajduje się nierozruchowy dysk CD/DVD. Jeśli tak, wyjmij dysk CD/DVD i uruchom ponownie komputer.
• Sprawdź kolejność urządzeń rozruchowych (Boot Device Priority) w programie konfiguracyjnym BIOSu.
Nie daje się zamknąć systemu.
Zalecaną metodą wyłączenia komputera jest użycie ikony Zamknij system. Użycie innych metod, w tym tych opisanych poniżej, może doprowadzić do uszkodzenia danych. Jeśli polecenie Zamknij system nie działa, wybierz jedną z poniższych metod:
• Naciśnij klawisze Ctrl+Alt+Del i wybierz polecenie Zamknij system.
• Naciśnij i przytrzymaj przycisk zasilania aż do wyłączenia systemu.
• Odłącz kabel zasilający.
Mikrofon nie działa.
• W przypadku wbudowanego mikrofonu wybierz polecenia Start > Control Panel (Panel sterowania) > Sounds and Audio Devices (Dźwięki i urządzenia audio) > Audio, aby sprawdzić, czy dźwięk nie jest wyciszony.
• Jeśli używany jest mikrofon zewnętrzny, sprawdź, czy mikrofon jest podłączony do gniazda mikrofonowego.
Występują problemy z łączem internetowym.
• W razie problemów z łączem internetowym sprawdź, czy nie wynikają one z problemów technicznych dostawcy usług internetowych.
• Sprawdź ustawienia sieciowe i połączenie i sprawdź prawidłowość konfiguracji dostępu internetowego w systemie.
• Szybkość transmisji w sieci bezprzewodowej zależy od odległości i barier między urządzeniami i punktem dostępowym. Aby zwiększyć szybkość transmisji danych, należy wybrać punkt dostępowy znajdujący się najbliżej urządzenia.
Głośniki nie działają.
• Sprawdź ustawienie głośności w mikserze dźwięku.
• Jeśli używana aplikacja ma własną regulację głośności, sprawdź, czy dźwięk nie został wyciszony.
• Jeśli do gniazda słuchawkowego podłączono słuchawki, odłącz je.
Rozwiązywanie problemów
27
• Jeśli w urządzeniu jest menu ekranowe, wyreguluj głośność w menu ekranowym.
Na monitorze nie ma obrazu.
• Sprawdź, czy system jest podłączony do gniazda zasilającego i czy jest włączony.
• Urządzenie może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby uaktywnić ekran.
Rozwiązywanie problemów
28

Instrukcje bezpieczeństwa

Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa. Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na
urządzeniu lub w podręczniku użytkownika.
∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.
Zasilanie
∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie
zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100~240 V.
∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać
bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda zasilania.
∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest
wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A (maks.).
∙ Zawsze należy odłączyć przewód zasilający przed przystąpieniem do instalacji
jakiejkolwiek dodatkowej karty lub modułu urządzenia.
∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć
przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.
∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie
nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.
∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza
dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.
Bateria
Jeśli urządzenie jest wyposażone w baterię, należy zastosować specjalne środki ostrożności.
∙ Nieprawidłowa wymiana baterii może spowodować jej wybuch. Wymieniać
można wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez producenta.
∙ Baterii nie wolno wrzucać do ognia ani gorącego pieca, a także nie wolno jej
mechanicznie zgniatać ani dzielić na części, ponieważ mogłoby to być przyczyną wybuchu.
∙ Baterii nie wolno zostawiać w miejscach o bardzo wysokiej temperaturze lub bardzo
niskim ciśnieniu atmosferycznym, ponieważ mogłoby to doprowadzić do wybuchu albo wycieku łatwopalnego płynu lub gazu.
∙ Nie wolno dopuścić do połknięcia baterii. Połknięcie baterii pastylkowej grozi
poważnymi oparzeniami wewnętrznymi, a nawet śmiercią. Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci.
Unia Europejska:
Baterii, zestawów baterii i akumulatorów nie należy usuwać z nieposortowanymi odpadkami domowymi. Należy skorzystać z publicznego systemu zbiórki w celu ich przekazania, recyklingu lub przetworzenia zgodnie z lokalnymi przepisami.
Instrukcje bezpieczeństwa
29
Tajwan:
廢電池請回收 Ze względu na wymagania ochrony środowiska zużyte baterie należy zbierać oddzielnie w celu recyklingu lub specjalnego usuwania.
Kalifornia, USA:
Baterie pastylkowe mogą zawierać nadchloran i ich przetwarzanie lub usuwanie wymaga w stanie Kalifornia specjalnej obsługi. Dalsze informacje można uzyskać pod adresem: https://dtsc.ca.gov/perchlorate/
Warunki otoczenia
∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi
temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.
Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni. Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany
lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.
∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie
wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.
∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze
przechowywania powyżej 60℃ lub poniżej 0℃, ponieważ może to uszkodzić urządzenie.
Maksymalna temperature działania wynosi około 35℃. Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do
czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie, ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.
∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym
lub elektrycznym.
∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać
sprawdzone przez personel serwisu:
• Przewód zasilający lub wtyczka uległy uszkodzeniu.
• Do wnętrza urządzenia dostał się płyn.
• Urządzenie zostało poddane działaniu wilgoci.
• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z podręcznikiem użytkownika.
• Urządzenie zostało upuszczone i uszkodzone.
• Urządzenie ma wyraźne oznaki uszkodzenia.
Instrukcje bezpieczeństwa
30

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski poziom niebieskiego światła)
Wykazano, że światło niebieskie jest przyczyną zmęczenia i dyskomfortu oczu. Firma MSI oferuje obecnie monitory z certyfikatem TÜV Rheinland dotyczącym Niski poziom niebieskiego światła w celu zadbania o komfort widzenia i dobre samopoczucie użytkowników. Prosimy o zastosowanie się do poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.
∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej
poziomu wzroku.
∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego
patrzenia na ekran.
Należy robić 20-minutowe przerwy co 2 godziny. Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego
przez co najmniej 20 sekund.
∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból
ciała.
∙ Należy korzystać z trybu Czytnik/Ochrona przed niebieskim światłem lub włączyć
opcjonalną funkcję Niski poziom niebieskiego światła.
Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku Migotania)
∙ Firma TÜV Rheinland przetestowała ten produkt
pod kątem migotania ekranu widocznego i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.
∙ Firma TÜV Rheinland opracowała zestaw testów,
które określają minimalne normy dla różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.
Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami. Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje
określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.
∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/
MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).
Certyfikat TÜV Rheinland
31

Informacje dotyczące przepisów

Zgodność z CE
Produkty z oznaczeniem CE są zgodne z co najmniej jedną z poniższych, mających zastosowanie dyrektyw UE:
RED 2014/53/UE Dyrektywa niskonapięciowa 2014/35/UE Dyrektywa EMC 2014/30/UE Dyrektywa RoHS 2011/65/UE Dyrektywa ErP 2009/125/WE
Zgodność z tymi dyrektywami jest stwierdzana na podstawie obowiązujących europejskich norm zharmonizowanych.
Kontakt w sprawach dotyczących przepisów: MSI, MSI-NL Eindhoven 5706 5692 ER Son.
Produkty z funkcją radiową (EMF)
Produkt ten jest wyposażony w radiowe urządzenie nadawcze i odbiorcze. W przypadku normalnego użytkowania komputerów należy zachować odstęp 20 cm w celu zapewnienia zgodności poziomów ekspozycji na częstotliwości radiowe z wymogami UE. Produkty przeznaczone do użytkowania w bliższych odległościach, takie jak tablety, są zgodne ze stosownymi wymogami UE w typowych pozycjach obsługi. Produkty mogą być używane bez zachowania odstępu, chyba że zostało to inaczej określone w instrukcji obsługi danego produktu.
Ograniczenia dotyczące produktów z funkcją radiową (tylko wybrane produkty)
OSTRZEŻENIE: Bezprzewodowa sieć LAN IEEE 802.11x w paśmie częstotliwości 5,15–5,35 GHz może być używana wyłącznie wewnątrz pomieszczeń we wszystkich krajach członkowskich Unii Europejskiej, krajach EFTA (Islandia, Norwegia, Liechtenstein) i w większości innych krajów europejskich (takich jak Szwajcaria, Turcja, Serbia). Korzystanie z tego urządzenia WLAN na zewnątrz budynków może powodować zakłócenia dostępnych usług radiowych.
OSTRZEŻENIE: Działanie sieci WiGig (pasmo częstotliwości 57–66 GHz) w instalacjach stałych na zewnątrz budynków jest niedozwolone we wszystkich krajach członkowskich Unii Europejskiej, krajach EFTA (Islandia, Norwegia, Liechtenstein) i w innych krajach europejskich (takich jak Szwajcaria, Turcja, Serbia).
Pasma częstotliwości radiowej i maksymalne poziomy mocy
Właściwości 802.11 a/b/g/n/ac, BT Zakres częstotliwości 2,4 GHz, 5 GHz Modulacja FHSS, DSSS, OFDM Moc wyjściowa 10, 20, 23 Szerokość pasma kanału 1, 5, 20, 40, 80 MHz
Informacje dotyczące przepisów
32
Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych
Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:
Obrócenie lub przemieszczenie anteny odbiorczej. Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym
obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy.
∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania
pomocy.
Uwaga 1
Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.
Uwaga 2
Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm następującym warunkom:
to urządzenie nie może powodować szkodliwych zakłóceń i to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia, które
mogą spowodować jego niepożądane działanie.
Oświadczenie WEEE
Na mocy unijnej dyrektywy o zużytym sprzęcie elektrycznym i elektronicznym 2012/19/UE zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.
Informacje dotyczące przepisów
33
Informacje o substancjach chemicznych
Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://csr.msi.com/global/index
Energooszczędność produktu
Zmniejszone zużycie energii podczas używania i w trybie wstrzymania Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia Łatwy demontaż i recykling Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu Zwiększona żywotność produktu, poprzez łatwe aktualizacje Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów
Polityka ochrony środowiska
∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie
części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.
∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym
punktem zbiórki do celów recyklingu i usuwania zużytych produktów.
∙ W celu uzyskania dalszych informacji dotyczących przetwarzania należy przejść do
witryny firmy MSI i zlokalizować najbliższego dystrybutora.
∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu
produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi.com.
Ostrzeżenie!
Zbyt długie korzystanie z monitora może wpływać na wzrok.
Zalecenia:
1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.
2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku
dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.
Uaktualnianie i gwarancja
Należy pamiętać, że niektóre wstępnie zainstalowane składniki produktu mogą zostać na życzenie użytkownika uaktualnione lub wymienione. Dalsze informacje o możliwościach zakupu produktów można uzyskać u lokalnego dostawcy. Nie należy uaktualniać ani wymieniać jakiegokolwiek składnika produktu inaczej niż u autoryzowanego dostawcy lub w punkcie serwisowym, ponieważ może to spowodować unieważnienie gwarancji. Zaleca się, aby skontaktować się z autoryzowanym dostawcą lub punktem serwisowym w celu wykonania usługi uaktualnienia lub wymiany.
Informacje dotyczące przepisów
34
Zakup części wymiennych
Należy pamiętać, że zakup części wymiennych (lub zgodnych) do produktu kupowanego przez użytkowników w różnych krajach lub regionach może być realizowany przez producenta w okresie nieprzekraczającym 5 lat od zaprzestania produkcji urządzenia, w zależności od oficjalnych regulacji ogłoszonych w odpowiednim czasie. Szczegółowe informacje dotyczące dostępności części zamiennych można uzyskać u producenta pod adresem https://www.msi.com/support/.
Prawa autorskie i informacje na temat znaków towarowych
Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia.
Pomoc techniczna
Po wystąpieniu problemu z systemem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także wypróbować poniższe zasoby pomocy. Odwiedź witrynę sieciową firmy MSI i uzyskaj dostęp do sekcji instrukcji technicznych, aktualizacji systemu BIOS, aktualizacji sterowników i innych informacji. https://www.msi.com/support/
Informacje dotyczące przepisów
35
Loading...
