MSI Pro24 2M User Guide [de]

Pro24 2M
All-in-One PC (AIO)
MS-AE91 System
G52-AE911X2
Inhalt
Hinweis zum Urheberrecht ��������������������������������������������������������������������������������������iii Marken ��������������������������������������������������������������������������������������������������������������������iii Änderung �����������������������������������������������������������������������������������������������������������������iii Aufrüsten und Garantie �������������������������������������������������������������������������������������������iv Ersatzteilverfügbarkeit ���������������������������������������������������������������������������������������������iv Technischer Kundendienst ��������������������������������������������������������������������������������������iv “Grüne” Produkteigenschaften ��������������������������������������������������������������������������������iv Umweltpolitik �������������������������������������������������������������������������������������������������������� v Information über chemische Sto󰘯e ������������������������������������������������������������������������� v Batterieinformationen ���������������������������������������������������������������������������������������������� v Sicherheitshinweise ������������������������������������������������������������������������������������������������vi CE-Konformität ������������������������������������������������������������������������������������������������������viii WEEE-Hinweis ������������������������������������������������������������������������������������������������������ viii
1. Überblick ............................................................ 1-1
Lieferumfang �������������������������������������������������������������������������������������������������������� 1-2 Systemübersicht ���������������������������������������������������������������������������������������������������1-3
ii
Komponentenaustausch & Aufrüstung��������������������������������������������������������������� 1-10
2. Erste Schritte ..................................................... 2-1

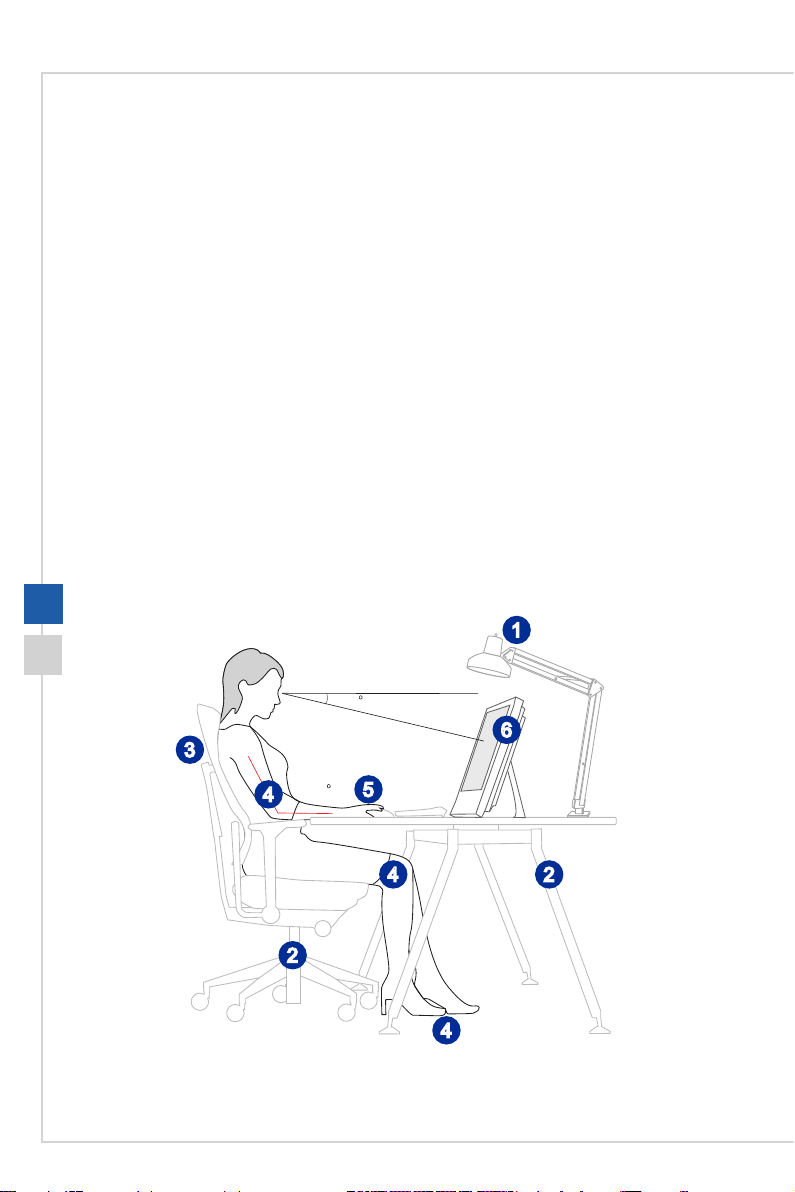

Tipps zur sicheren und komfortablen Bedienung ������������������������������������������������� 2-2 Hardware-Einstellungen ��������������������������������������������������������������������������������������� 2-3
3. Betrieb ............................................................... 3-1
Energieverwaltung �����������������������������������������������������������������������������������������������3-2 Netzwerkverbindungen (Windows 7) ������������������������������������������������������������������� 3-4 Netzwerkverbindungen (Windows 8�x) ����������������������������������������������������������������� 3-7 Systemwiederherstellung (Windows 7) �������������������������������������������������������������� 3-10 Systemwiederherstellung (Windows 8�x) ����������������������������������������������������������� 3-20
A. Problemlösung ...................................................A-1
Vorwort

Hinweis zum Urheberrecht

Der Inhalt dieses Dokuments ist das geistige Eigentum der MICRO-STAR INTERNATIONAL� Die Erstellung dieses Dokumentes erfolgte sehr gewissenhaft, wir garantieren jedoch nicht die Richtigkeit der Inhalte� Wir möchten unsere Produkte stets verbessern und behalten uns das Recht vor, ohne Benachrichtigung Änderungen vorzunehmen�

Marken

Alle Marken sind das Eigentum ihrer jeweiligen Inhaber�

Änderung

Änderung Datum V1�0 2015/05
iii

Aufrüsten und Garantie

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind� Sie können solche Komponenten jedoch nach eigenem Ermessen aufrüsten oder austauschen� Weitere Informationen über zusätzlich erworbene Produkte erhalten Sie bei Ihrem örtlichen Fachhändler� Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie� Wir empfehlen Ihnen dringend, jegliche Aufrüstungs­und Austauscharbeiten vom autorisierten Händler oder Kundendienst ausführen zu lassen�

Ersatzteilverfügbarkeit

Bitte nehmen Sie zur Kenntnis, dass Ersatzteile (oder kompatible Teile) für Auslaufprodukte in bestimmten Ländern oder Regionen gemäß lokalen Richtlinien maximal 5 Jahre lang durch den Hersteller zur Verfügung gestellt werden� Ausführliche Informationen zum Erwerb von Ersatzteilen 󰘰nden Sie beim Hersteller unter http://de�msi�com/support �

Technischer Kundendienst

Falls ein Problem mit Ihrem System auftritt und keiner der in der Bedienungsanleitung enthaltenen Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder einen örtlichen Händler� Alternativ erhalten Sie unter folgenden Quellen weitere Anleitungen� Auf den MSI-Webseiten 󰘰nden Sie
iv
technische Unterstützung, BIOS-Aktualisierungen, Treiberaktualisierungen und weitere Informationen http://de�msi�com/support

“Grüne” Produkteigenschaften

◙ Reduzierter Energieverbrauch während der Benutzung und im Standby-
Modus
◙ Eingeschränkte Verwendung von umwelt- und gesundheitsschädigenden
Sto󰘯en
◙ Leicht demontier- und recycelbar ◙ Reduzierter Einsatz von natürlichen Ressourcen durch Förderung des
Recycelns
◙ Höhere Lebensdauer des Produkts durch einfache Upgrades
◙ Reduzierte Abfälle durch Warenrücknahme
Vorwort

Umweltpolitik

◙ Das Gerät wurde im Hinblick auf eine Wiederverwendung und
–verwertung der Teile entwickelt und sollte nicht weggeworfen werden�
Benutzer sollten die lokalen Entsorgungsstellen betre󰘯end
Recycling und Entsorgung des Produktes kontaktieren�
Weitere Recycling-Informationen 󰘰nden Sie auf der MSI-Internetseite sowie
bei einem Vertrieb in Ihrer Nähe�
◙ Bei weiteren Fragen zur korrekten Entsorgung, Rücknahme, Recycling oder
Zerlegung der MSI Produkte können Sie sich gern an gpcontdev@msi�com wenden�

Information über chemische Stoffe

In Beachtung der Vorschriften der chemischen Substanzen, wie EU-Verordnung REACH (Verordnung EG Nr� 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI die Informationen von chemischen Substanzen in Produkten unter: http://www�msi�com/html/popup/csr/evmtprtt_pcm�html

Batterieinformationen

Europäische Union: Batterien, Akkus und Akkumulatoren dürfen nicht als
unsortierter Hausmüll entsorgt werden� Bitte benutzen
Sie die ö󰘯entliche Sammlung, um sie zurückzugeben,
zu recyclen oder in Übereinstimmung mit den örtlichen Vorschriften zu behandeln�
Taiwan: Für einen besseren Umweltschutz müssen Altbatterien zur
Recycling- oder Sonderentsorgung gebracht werden�
Kalifornien, USA:
Die Knopfzelle kann Perchlorat Material enthalten und erfordert di󰘯erenziertes
Handeln, wenn sie in Kalifornien recycelt oder entsorgt wird�
Weitere Informationen 󰘰nden Sie unter:
http://www�dtsc�ca�gov/hazardouswaste/perchlorate/
Falls Batterien oder Akkus vom falschen Typ eingesetzt werden, besteht Explosionsgefahr� Ersetzen Sie Batterien und Akkus nur mit identischen oder gleichwertigen, vom Hersteller empfohlenen Typen�
v

Sicherheitshinweise

◙ Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch� ◙ Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am
Produkt selbst�
Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können�
Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen fern�
Platzieren Sie das Gerät vor dem Einrichten auf einem stabilen, 󰘱achen
Untergrund�
vi
◙ Stellen Sie vor dem Anschließen des Gerätes an eine Steckdose sicher,
dass sich die Netzspannung innerhalb des sicheren Bereichs be󰘰ndet
und zwischen 100 und 240 V liegt� Entfernen Sie nicht den Schutzkontakt am Netzstecker� Das Gerät muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden�
◙ Ziehen Sie vor dem Einlegen von Erweiterungskarten oder Modulen stets
den Netzstecker�
◙ Trennen Sie die Netzverbindung oder schalten Sie die Steckdose ab, wenn
Sie das Gerät längere Zeit nicht nutzen oder unbeaufsichtigt lassen� Auf diese Weise wird kein Strom verbraucht�
Der Gehäuselüfter dient der Luftkonvektion und schützt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht
Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60OC oder weniger als 0OC herrschen - das Gerät kann in diesem Fall Schaden nehmen
HINWEIS: Die maximale Betriebstemperatur beträgt rund 40OC�
Vorwort
Lassen Sie keinesfalls Flüssigkeiten in die Öffnungen des Gerätes gelangen, es besteht Stromschlaggefahr
Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab
◙ Achten Sie beim Anschluss des Koaxialkabels an den TV-Tuner unbedingt
darauf, dass die Abschirmung guten Kontakt zur Gebäudeerdung erhält�
◙ Das Kabelverteilungssystem sollte Kontakt mit dem Boden haben (geerdet),
gemäß ANSI/NFPA 70, National Electrical Code (NEC) - insbesondere Abschnitt 820�93, Erdung einer äußeren leitfähigen Abschirmung eines Koaxialkabels�
Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern�
Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen:
◙ Das Netzkabel oder der Stecker ist beschädigt� ◙ Flüssigkeit ist in das Gerät eingedrungen� ◙ Das Gerät wurde Feuchtigkeit ausgesetzt� ◙ Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der
Bedienungsanleitung beschrieben bedienen�
◙ Das Gerät ist heruntergefallen und beschädigt� Das Gerät weist o󰘯ensichtlich Zeichen eines Schadens auf�
1� Die optischen Speichergeräte sind als Laserprodukte der Klasse 1 klassi󰘰ziert. Eine
Nutzung anderer als der hier angegebenen Bedienelemente, Einstellungen oder Vorgehensweisen ist nicht gestattet�
2� Berühren Sie keinesfalls die Linsen im Geräteinneren�
vii

CE-Konformität

Hiermit erklärt Micro Star International CO., LTD dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien
2004/108/EG und 1999/5/EG bendet. Die Konformitätserklärung können Sie auf der Produktseite
einsehen.
Standards der Direktive 2004/108/EC/ Standards of the Directive 2004/108/EC:
- EN55022: 2006+A1:2007 ClasseB
- EN55024: 1998+A1: 2001+A2:2003
- EN6100-3-2:2006
- EN6100-3-3: 2008
Direktive 1999/5/EG:
- IEEE 802.11b/g und Bluetooth 2.4 GHz Betrieb
Europa: Frequenzen: 2.400 – 2.4835 GHz
Frankreich: Frequenzen: 2.4465– 2.4835 GHz,
Außerhalb von geschlossenen Gebäuden ist die genehmigte Sendeleistung im Frequenzband 2454-2483.5 MHz auf maximal 10mW beschränkt.
Bestimmungsgemäße Verwendung:
Dieses Produkt integriert als Teil der Produktausstattung eine WLAN Komponente und/oder eine Bluetooth­Komponente.
Die entsprechende Komponente verbindet den Computer über eine Funkverbindung. Es kann auch eine
Funkverbindung zu anderen geeigneten WLAN- oder Bluetooth-Geräten hergestellt werden.
viii
Directive 1999/5/EC:
- IEEE 802.11b/g and Bluetooth 2.4 GHz operation
Europa: Frequenzen: 2.400 – 2.4835 GHz
Frankreich: Frequenzen: 2�4465– 2�4835 GHz, Nutzung im Außenbereich begrenzt auf 10 mW innerhalb 2454 bis 2483,5 MHz� Italien: Für die Nutzung außerhalb des eigenen Besitzes ist eine allgemeine Genehmigung erforderlich�
Luxemburg: Für die ö󰘯entliche Nutzung ist eine allgemeine Genehmigung erforderlich.
Benannte Länder: Deutschland, Großbritannien, Niederlande, Belgien, Schweden, Dänemark, Finnland, Frankreich, Italien, Spanien, Österreich, Irland, Portugal, Griechenland, Luxemburg, Estland, Lettland, Litauen, Tschechien, der Slowakei, Slowenien, Ungarn, Polen und Malta�
Hinweis 1
Ihre Betriebsbefugnis für dieses Gerät kann durch Änderungen oder Modi󰘰kationen des Gerätes ohne
ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden� Hinweis 2 Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, sofern vorhanden�

WEEE-Hinweis

Gemäß der Europäischen Union (“EU”) Richtlinie über Elektro-und Elektronik-Altgeräte (Richtlinie 2002/96/EG) mit Wirkung vom 13� August 2005, dürfen Elektro- und Elektronikgeräten nicht mehr
als Hausmüll entsorgt werden. Der Hersteller verp󰘱ichtet sich zur Rücknahme solcher Produkte am
Ende ihrer Nutzungsdauer�
1

Überblick

Das System: Stromsparender und eleganter Unternehmenspartner für den Business-Einsatz im Büro, am POS, im Schaufenster oder als Terminal in der Produktionshalle� Zu Hause eingesetzt ist der AIO-PC die platzsparende Komplettlösung für alle gängigen PC-Aufgaben wie Büroanwendungen, Internet, E-Mail, Videotelefonie sowie TV, Musik, Film- und Bildwiedergabe�

Lieferumfang

1-2
All-in-One PC
Tastatur (optional)
Bedienungs- und
Kurzanleitung
* Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein
sollte�
* Die Abbildung dient nur der Veranschaulichung� Ihr Lieferumfang kann je nach
gekauftem Modell ein wenig variieren�
Netzteil
Maus (optional)
Netzkabel
Medium mit Treibern-
und Dienstprogrammen

Systemübersicht

h Vorderansicht
Überblick
3
1
1
2
1-3
44 5
Mikrofon
1
Das integrierte Mikrofon können Sie beispielsweise für Video-Chats und Online­Telefonie verwenden�
Webcam
2
Mit der integrierten Webcam mit Mikrofon können Sie Fotos und Videos aufnehmen, an Videokonferenzen teilnehmen und andere interaktive Anwendungen nutzen�
LED-Anzeige (optional)
3
Die LED-Anzeige zeigt den Betrieb der Webcam an� Wird kein Video aufgenommen, erlischt die LED-Anzeige�
Stereolautsprecher
4
Die eingebauten Stereolautsprecher bieten ein hochwertiges Klangerlebnis, zudem kann eine Stereo-Anlage angeschlossen werden�
Bildschirm
5
Der 24-Zoll Bildschirm mit LED-Hintergrundbeleuchtung bietet eine Au󰘱ösung von 1920
x 1080 Full HD bei einem Standardbildformat von 16:9 (Breitbild)�
h Rückansicht
1-4
1
3
4
5
6
119
12
2
14
13
7
8
10
Gri󰘯
1
Verwenden Sie den Gri󰘯, um das System zu halten und zu bewegen.
Service-Klappe
2
Lüfter
3
Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung� Blockieren Sie den Lüfter nicht�

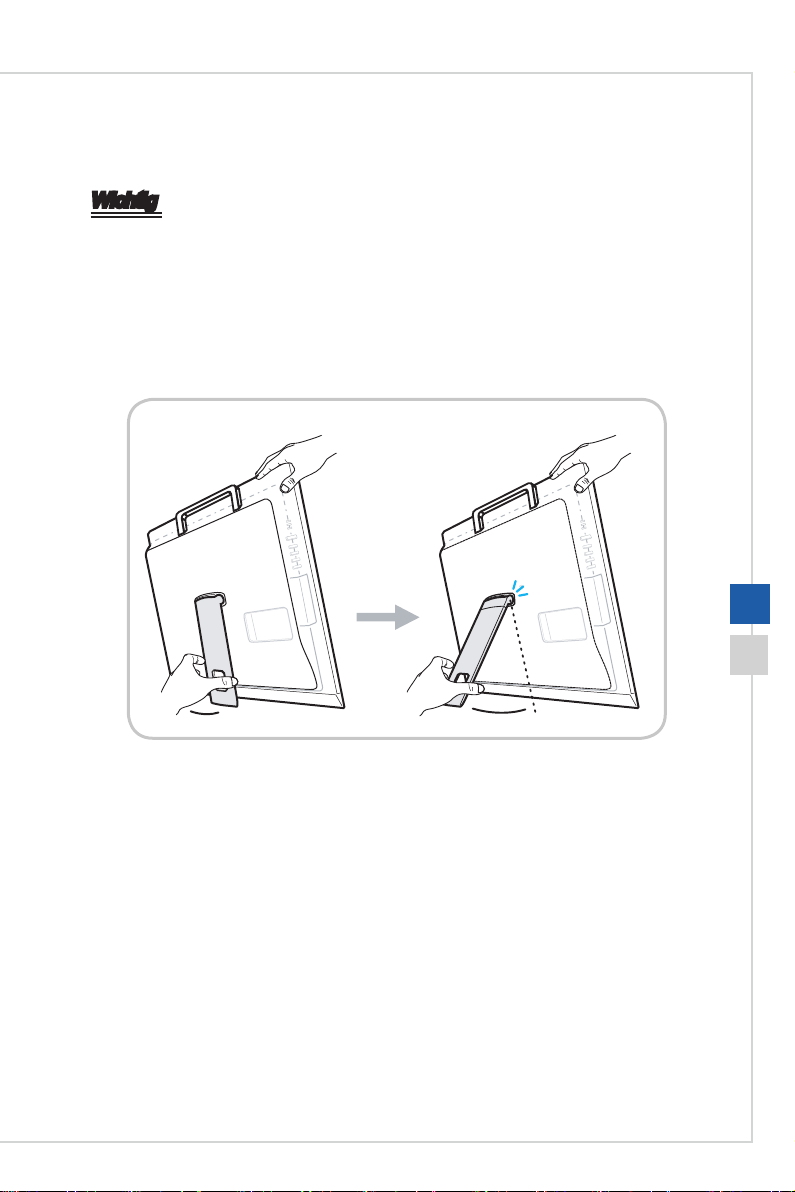

Standfuß
4
Mit dem Standfuß platzieren Sie das System auf einem 󰘱achen und stabilen Unter-
grund�
Kabelführung
5
Stecken Sie die Kabel beim Anschließen von Geräten zur Vermeidung von “Kabelsalat” durch das Kabelführungsloch�
Schlitz für Kensington-Schloss
6
Ihr PC ist mit einem Schlitz für ein Kensington-Schloss ausgestattet mit dem Sie Ihren PC über ein stabiles Kabel mit einem festen Gegenstand verbinden und vor Diebstahl
schützen.. Am Ende des Kabels be󰘰ndet sich eine kleine Schleife, mit deren Hilfe Sie
das Gerät an einem unverrückbaren Gegenstand - zum Beispiel einem schweren Tisch
- befestigen können, damit es nicht gestohlen wird�
Überblick
1-5
VGA Anschluss
7
Die DB15-polige Buchse dient zur Verbindung mit einem Monitor�
HDMI-Out-Anschluss
8
HDMI (High-De󰘰nition Multimedia Interface) ist eine rundum digitale AV-Schnittstelle zur
Übertragung unkomprimierter Audio-/Videodatenströme� HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD� Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen�
Serielle Schnittstelle (optional)
9
Die serielle Schnittstelle unterstützt Barcode-Scanner, Barcode-Drucker, Rechnungsdrucker, Kreditkartenleser usw�
RJ-45-LAN-Anschluss
10
Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Local Area Network (LAN)� Hier können Sie ein Netzwerkkabel anschließen�
Gelb Grün/ Orange
LED
Farbe LED-Status Zustand
Links Gelb Aus LAN-Verbindung besteht nicht
Ein (ständig leuchtend) LAN-Verbindung besteht
Ein (blinkt) Der Computer kommuniziert mit einem anderen
Rechts Grün Aus Datengeschwindigkeit von 10 Mbit/s ausgewählt
Ein Datengeschwindigkeit von 100 Mbit/s ausgewählt
Orange
Ein Datengeschwindigkeit von 1000 Mbit/s ausgewählt
USB 2�0 Anschluss
11
Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen, und andere USB-kompatible Geräte� Unterstützt Datentransferraten bis 480 Mbit/s (Hi-Speed)�
Computer im LAN
1-6
Mikrofonanschluss
12
Hier können Sie ein Mikrofon anschließen�
Line-Out-Anschluss
13
Hier können Sie einen Kopfhörer oder Lautsprecher anschließen�
TV-Antennenanschluss (optional)
14
Dieser Anschluss wird für eine digitale TV-Antenne zur Verfügung gestellt�
h Seitenansicht
Überblick
11
1 3
5
7
2 4
6 8
13
14
9
10
Monitor-LED
1
Die Monitor-LED leuchtet, wenn der Monitor eingeschaltet ist und erlischt, wenn der Monitor ausgeschaltet ist�
Festplattenlaufwerk-LED
2
Dieser Indikator zeigt den Aktivitätszustand der Festplatte� Die LED blinkt, wenn das System auf Daten der Festplatte zugreift und bleibt ausgeschaltet, wenn keine Aktivität der Festplatte erkannt wird�
Monitor-/ Modus-Taste
3
Diese Taste arbeitet sowohl als Monitor-Taste als auch zur Umschaltung zwischen PC und HDMI�
Menü-Taste
4
Drücken Sie diese Taste, um zwischen dem Helligkeit- und Volume-Menü umzuschalten�
12
1-7
Heller-/ Lauter-Taste
5
Drücken Sie die Taste, um den Bildschirm heller einzustellen oder um die Lautstärke zu erhöhen�
Dunkler-/ Leiser-Taste
6
Drücken Sie die Taste, um den Bildschirm dunkler einzustellen oder um die Lautstärke zu verringern�
