MSI Pro 20 User Manual

Pro 20 6M/ 6NC

Моноблок

Модель MS-AA78

G52-AA781X6

Содержание

Авторские Права ��iii

Товарные Знаки ��iii

Журнал Изменений ��iii

Модернизация и Гарантия ��iv

Приобретение Запасных Частей ��iv

Техническая Поддержка ��iv

Особенности продукции ��iv

Защита окружающей среды �� v

Информация о Химических веществах �� v

Безопасное использование оборудования ��vi

Сертификат CE �� viii

Соответствие Требованиям FCC-B к Радиочастотным Помехам �� viii

1. Общие Сведения ............................................... 1-1

Комплект Поставки �� 1-2

Сводная Информация ��1-3

Замена и Обновление Компонентов ��1-9

ii

2. Начало работы .................................................. 2-1

Советы по удобству работы с моноблоком ��2-2

Установка оборудования ��2-3

3. Операции с Системой ........................................ 3-1

Управление Питанием �� 3-2

Подключение к Локальной Сети (Windows 10) ��3-4

Восстановление Системы (Windows 10) ��3-7

A. Приложение ..................................................... A-1

Поиск и устранение неисправностей ��A-2

Технические характеристики устройства ��A-4

Приложение к руководству пользователя ��A-6

Введение

Авторские Права

Материалы данного документа являются интеллектуальной собственностью компании MICRO-STAR INTERNATIONAL� Мы тщательно готовили этот документ, однако не можем гарантировать абсолютную точность его содержания� Продукция нашей компании постоянно совершенствуется� Мы оставляем за собой право вносить изменения без предварительного уведомления�

Товарные Знаки

Все товарные знаки являются собственностью соответствующих владельцев�

Журнал Изменений

Версия Дата V1�0 2016/03

iii

Модернизация и Гарантия

Обратите внимание, что некоторые компоненты, установленные в изделии, могут быть обновлены или заменены по заказу пользователя� Для получения дополнительной информации об ограничении обновления см� технические спецификации в руководстве пользователя� Для получения дополнительной информации о приобретенном устройстве обратитесь к местному дилеру� Модернизация и замена компонентов устройства должны выполняться только уполномоченным дилером или сервисным центром� Самостоятельное выполнение этих операций может привести к потере гарантии� Если потребуется модернизировать или заменить какой-либо компонент устройства, настоятельно рекомендуется обратиться к уполномоченному дилеру или в сервисный центр�

Приобретение Запасных Частей

Обратите внимание на то, что выпуск заменяемых (или совместимых с ними) деталей для приобретенного пользователями продукта на территории некоторых стран и регионов прекращается производителем максимум через 5 лет после прекращения выпуска продукта в зависимости от текущих официальных правил� Для получения дополнительной информации о приобретении сменных деталей посетите веб-сайт производителя по адресу: http://www�msi�com/support/

Техническая Поддержка

iv

При возникновении проблемы с системой, решение которой не описано в руководстве пользователя, обратитесь в магазин, где была осуществлена покупка или к местному поставщику� Можно также воспользоваться следующими

справочными ресурсами� Ответы на часто задаваемые вопросы, технические руководства, обновления BIOS и драйверов, а также другую информацию можно

найти на веб-сайте по адресу: http://www�msi�com/support/

Особенности продукции

◙ Пониженное энергопотребление во время работы и в режиме ожидания ◙ Ограниченное использование веществ, опасных для окружающей среды

и здоровья людей

◙ Простота разборки и утилизации ◙ Пониженное использование природных ресурсов благодаря

возможностям утилизации

◙ Длительный срок службы благодаря возможностям замены компонентов ◙ Снижение объема твердых отходов благодаря правилам возврата

Введение

Защита окружающей среды

◙ Устройство разработано с учетом возможности повторного

использования компонентов и их переработки, поэтому его не следует выбрасывать вместе с мусором�

◙ Для утилизации отслужившего устройства следует обратиться в местный

центр сбора и утилизации�

◙ Для получения дополнительной информации о переработке обратитесь

на вебсайт MSI или местному дистрибьютору�

◙ Вопросы, связанные с утилизацией и переработкой продукции MSI можно

задать по адресу gpcontdev@msi�com�

Информация о Химических веществах

В соответствии с правилами об использовании химических веществ, таких как правила EU REACH (Правило EC No� 1907/2006 Европейского парламента и Совета), MSI предоставляет информацию о химических веществах в продуктах на сайте:

http://www�msi�com/html/popup/csr/evmtprtt_pcm�html

v

Безопасное использование оборудования

◙ Внимательно и полностью прочитайте все инструкции по технике

безопасности�

◙ Необходимо учитывать все предостережения и предупреждения на

устройстве и в руководстве пользователя�

Сохраните входящее в комплект руководство пользователя для использования в будущем�

Не допускайте воздействия на устройство высокой влажности и высоких температур�

Перед настройкой устройства поместите его на устойчивую поверхность�

vi

◙ Перед подключением устройства к электрической розетке

удостоверьтесь, что напряжение питания находится в безопасных пределах и имеет величину 100~240В� Не отсоединяйте вывод защитного заземления на электрической вилке� Подключайте устройство к электрической розетке с заземляющим проводом�

◙ Всегда отсоединяйте кабель питания перед установкой любых

дополнительных карт или модулей�

◙ Всегда отсоединяйте кабель питания или обесточьте настенную

розетку, если устройство не будет использоваться продолжительное время� Это позволит сэкономить электроэнергию�

Вентиляционные отверстия на корпусе устройства обеспечивают циркуляцию воздуха и предотвращают его перегрев� Не закрывайте эти отверстия�

Не храните устройство в непроветриваемых местах с температурой выше 60 OC (140 OOF) или ниже 0 OC (32 OF)� Это может привести к его повреждению�

Внимание: Максимальная температура окружающего воздуха при работе: 40 OC�

Введение

Запрещается проливать жидкость на устройство, это может привести к его повреждению и поражению электрическим током�

Располагайте шнур питания таким образом, чтобы люди не наступали на него� Не ставьте на шнур питания никаких предметов�

◙ При подключении коаксиального кабеля к ТВ-приемнику

металлический экран должен быть надежно подсоединен к системе защитного заземления здания�

◙ Система кабелей кабельного телевидения должна быть заземлена

в соответствии Национальным электрическим кодексом (National Electrical Code, NEC) ANSI/NFPA 70, см� раздел 820�93 Grounding of Outer Conductive Shield of a Coaxial Cable (Заземление экранирующей оплетки коаксиальных кабелей)�

Не располагайте рядом с моноблоком предметы, обладающие мощным электромагнитным полем�

При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки устройства:

◙ Шнур питания или его штепсельная вилка повреждены� ◙ В оборудование попала жидкость� ◙ Оборудование подверглось воздействию влаги� ◙ Оборудование не работает должным образом или невозможно

наладить его работу в соответствии с руководством пользователя�

◙ Оборудование падало и было повреждено� ◙ На оборудовании имеются видимые признаки повреждения�

1� Приводы оптических дисков соответствуют КЛАССУ CLASS 1 LASER

PRODUCT� Запрещается использовать настройки, регулировки, порядок выполнения процедур, отличающихся от приведенных в данном руководстве�

2� Не прикасайтесь к линзе, расположенной внутри привода�

vii

Сертификат CE

Настоящим, Micro Star International CO�, LTD заявляет, что это устройство разработано в соответствии с основными требованиями безопасности и другими соответствующими положениями, изложенными в Европейской директиве�

Соответствие Требованиям FCC-B к Радиочастотным Помехам

Данное устройство проверено и признано соответствующим ограничениям на цифровые устройства Класса B согласно Части 15 привил FCC (Федеральной комиссии по связи США)� Целью этих ограничений является обеспечение приемлемой защиты от помех при установке оборудования в жилых помещениях� Данный прибор генерирует, использует и излучает энергию на радиочастотах, и при нарушении инструкции по установке и эксплуатации может создавать помехи для радиосвязи� Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-либо конкретном случае не возникнут помехи� Если данный прибор вызывает помехи при приеме радио и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью приведенных ниже мер:

￭ Изменить ориентацию или местоположение приемной антенны�

viii

￭ Увеличить расстояние между приемником и данным устройством� ￭ Подключить данное устройство к розетке в цепи, отличной от той, к

которой подключен приемник�

￭ Обратитесь за помощью к продавцу или опытному специалисту по теле-

и радиотехнике�

Примечание 1 Изменения, явно не утвержденные стороной, несущей ответственность за

выполнение нормативных требований, могут повлечь за собой аннулирование права пользователя на использование оборудования�

Примечание 2 Экранированный соединительный кабель и кабель питания переменного тока,

если таковые имеются, должны использоваться в соответствии с правилами ограничения излучений�

Данное устройство соответствует части 15 правил FCC� Эксплуатация устройства допускается при соблюдении следующих двух условий:

1� данное устройство не должно создавать вредных помех; 2� данное устройство должно быть устойчиво к помехам, включая помехи,

которые могут препятствовать нормальной эксплуатации�

1

Общие Сведения

Эта система разработана с учетом последних требований для цифровых устройств� В моноблоке используется антибликовое покрытие экрана с LED подсветкой для улучшения качества изображения и снижения нагрузки на глаза� Благодаря ультратонкому корпусу и удобнорегулируемой подставке, моноблок MSI воплощает технологию в жизнь, делая работу с устройством еще проще� Данный компьютер подходит как для индивидуального использования, так и решения бизнес задач�

Комплект Поставки

Моноблок

Клавиатура

(опционально)

1-2 1-3

Диск с антивирусным

ПО (опционально)

* Если какой-либо элемент из комплекта поставки отсуствует или неисправен,

немедленно свяжитесь с продавцом� * Рисунки приведены исключительно в справочных целях� * Изготовитель вправе внести незначительные изменения в комплект поставки�

Уточняйте, пожалуйста, комплект поставки у продавца�

Сетевой адаптер

питания

Мышь (опционально)

Руководство пользователя,

краткое руководство

(quick start guide)

Кабель питания

переменного тока

Установочный диск

Гарантийный талон,

Сервисная книжка

Сводная Информация

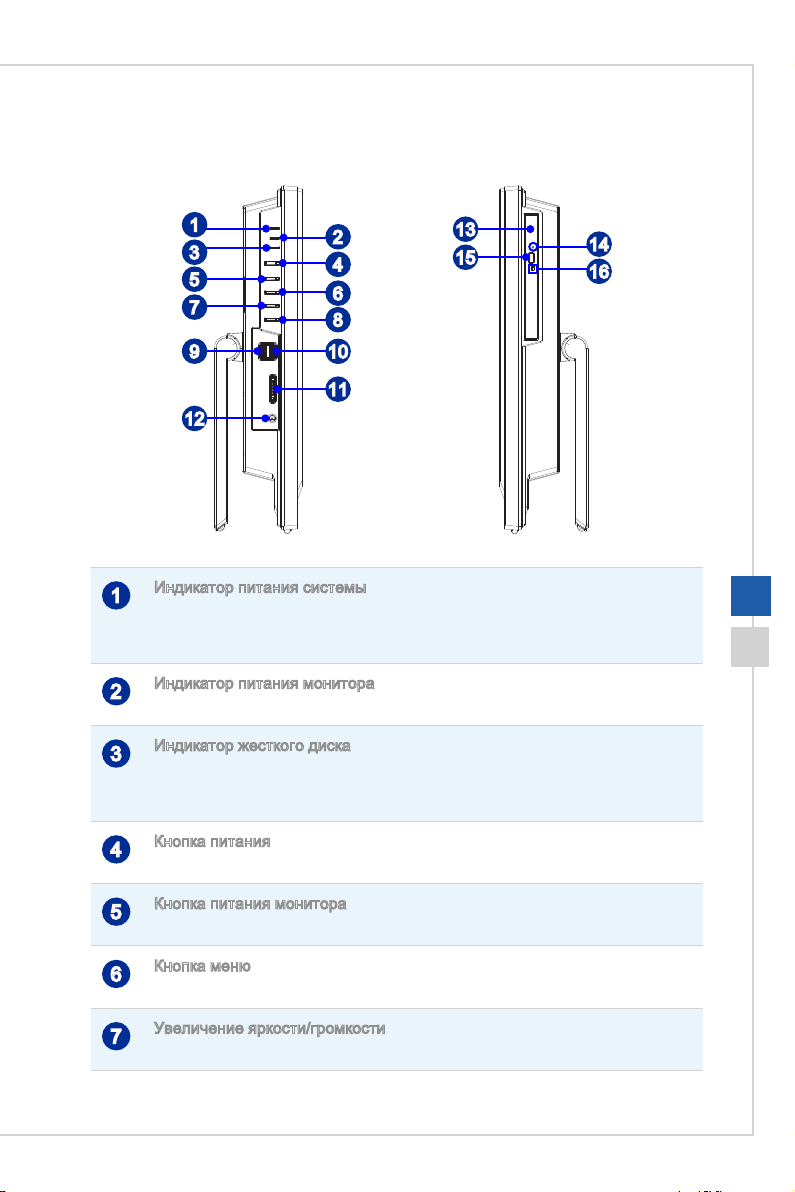

h Вид спереди

21

3

Общие сведения

45 5

Микрофон

1

Встроенный микрофон может использоваться, например для онлайн видеочатов�

Веб-камера

2

Данная встроенная веб-камера с микрофоном может использоваться для фотосъемки, видеосъемки и конференций, а также других интерактивных приложений�

Светодиодный индикатор (Опционально)

3

Светодиодный индикатор указывает на активацию режима записи� Светодиодный индикатор светится при записи видео�

Дисплей

4

Дисплей 20-дюйма HD+ имеет разрешение 1600 x 900 и соотношение сторон сторон 16:9�

Стерео Динамики

5

Обеспечивают высококачественную стереофоническую передачу звука�

h Вид сзади

1

1-4 1-5

32

8

5

6

7

4

10

12

13

11

9

8
