MSI Nightblade MI Series User Guide [nl]

Nightblade MI serie
Desktop PC
MS-B089/ B090 systeem
Inhoud
Copyrightmelding ����������������������������������������������������������������������������������������������������iii
Handelsmerken �������������������������������������������������������������������������������������������������������iii
Revisie ��������������������������������������������������������������������������������������������������������������������iii
Upgrade en garantie �����������������������������������������������������������������������������������������������iv
Aanscha󰘯en van vervangbare onderdelen �������������������������������������������������������������iv
Technische ondersteuning ��������������������������������������������������������������������������������������iv
Eigenschappen groen product ��������������������������������������������������������������������������������iv
Milieubeleid ������������������������������������������������������������������������������������������������������������� v
Informatie over chemische bestanddelen ��������������������������������������������������������������� v
Batterij-informatie ���������������������������������������������������������������������������������������������������� v
Veiligheidsrichtlijnen ������������������������������������������������������������������������������������������������vi
CE-conformiteit ����������������������������������������������������������������������������������������������������� viii
FCC-verklaring Klasse B radiofrequentiestoringen ����������������������������������������������� viii
WEEE-verklaring ��������������������������������������������������������������������������������������������������� viii
Inhoud verpakking ������������������������������������������������������������������������������������������������ 1-2
ii
Systeemoverzicht ������������������������������������������������������������������������������������������������� 1-3

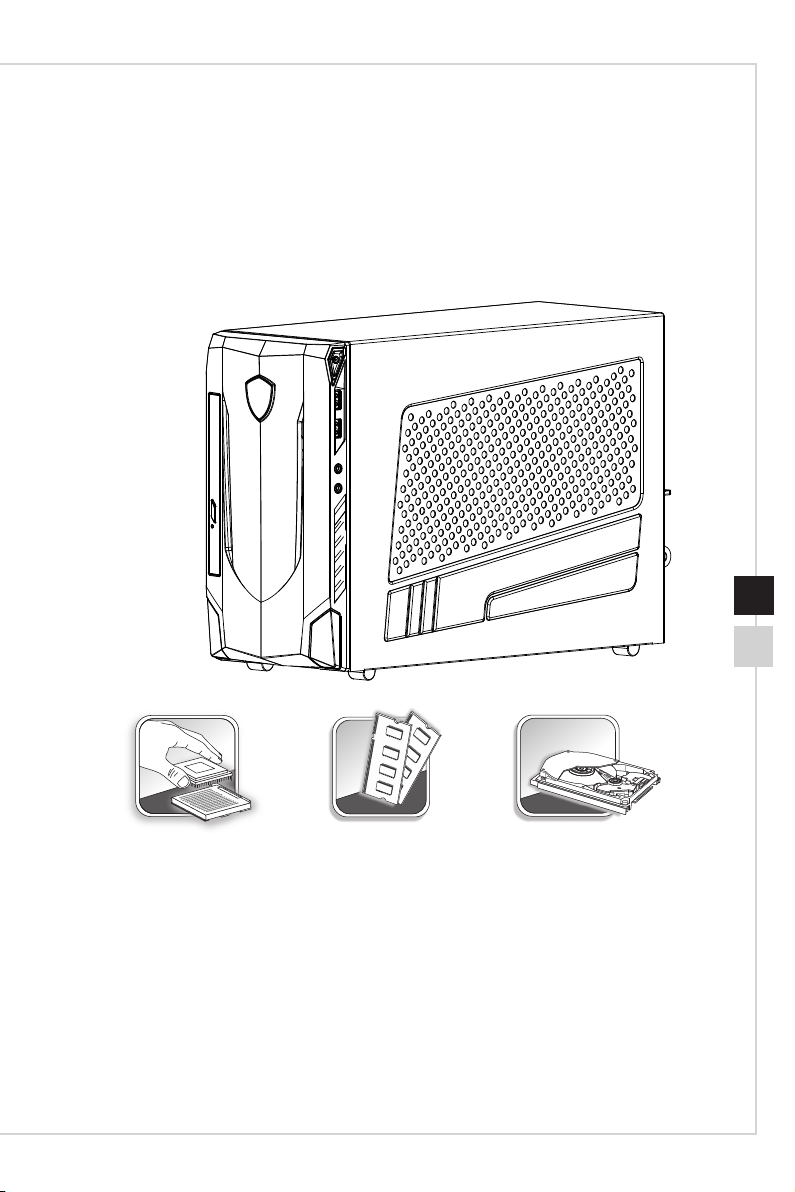

Vervangen en upgraden van componenten ��������������������������������������������������������� 1-7
Tips voor veiligheid en comfort ���������������������������������������������������������������������������� 2-2
Instellen van de hardware ������������������������������������������������������������������������������������ 2-3
Energiebeheer ������������������������������������������������������������������������������������������������������ 3-2

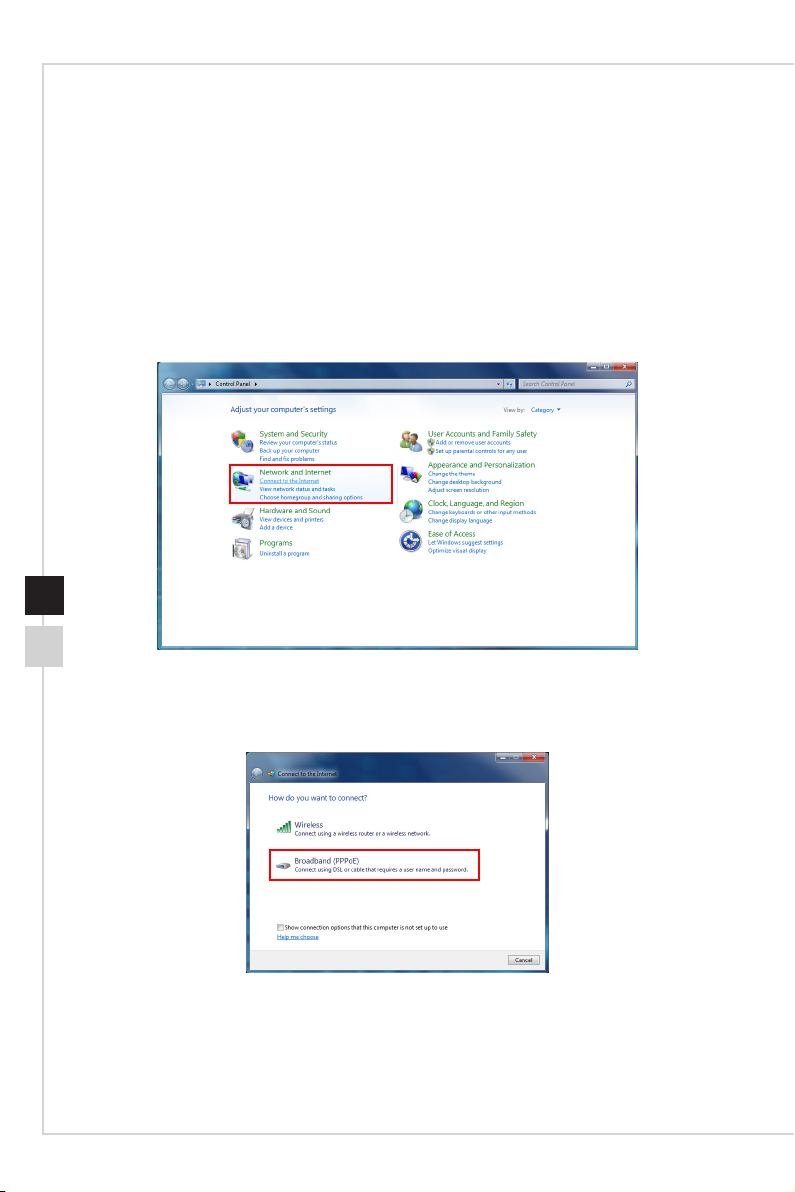

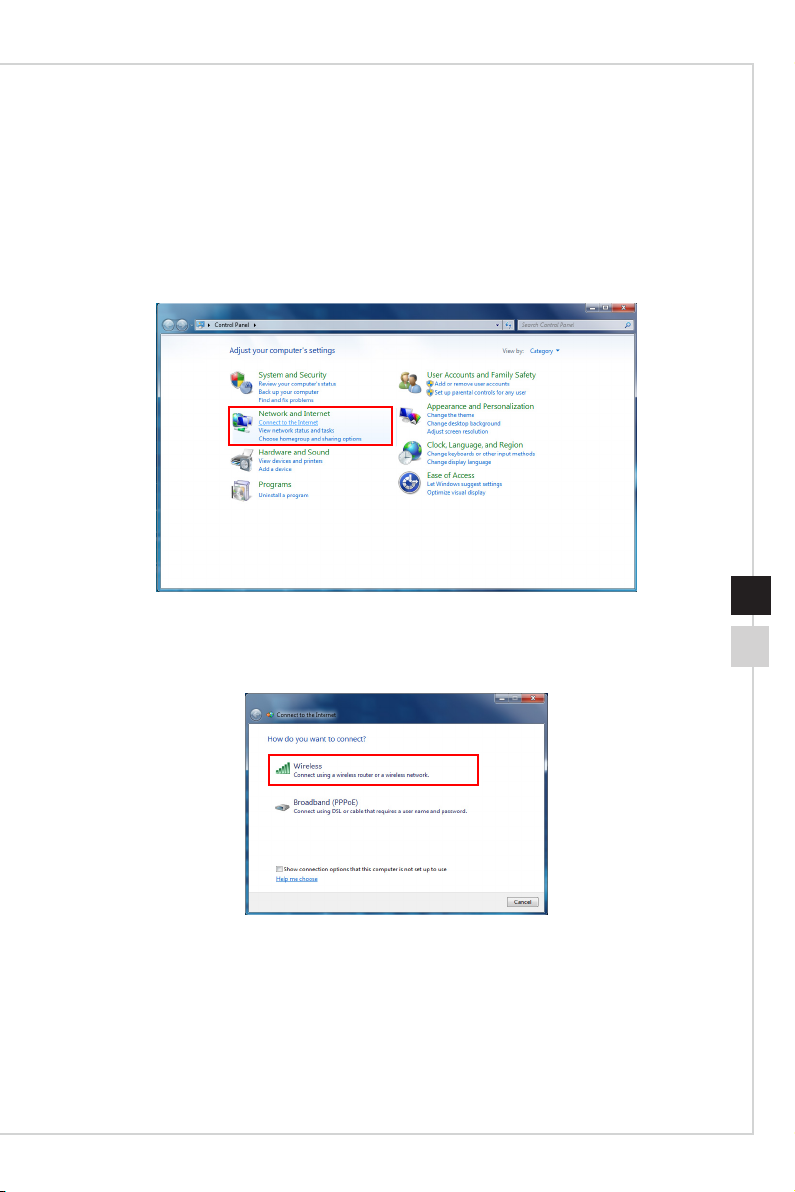

Netwerkverbindingen (Windows 7) ���������������������������������������������������������������������� 3-4

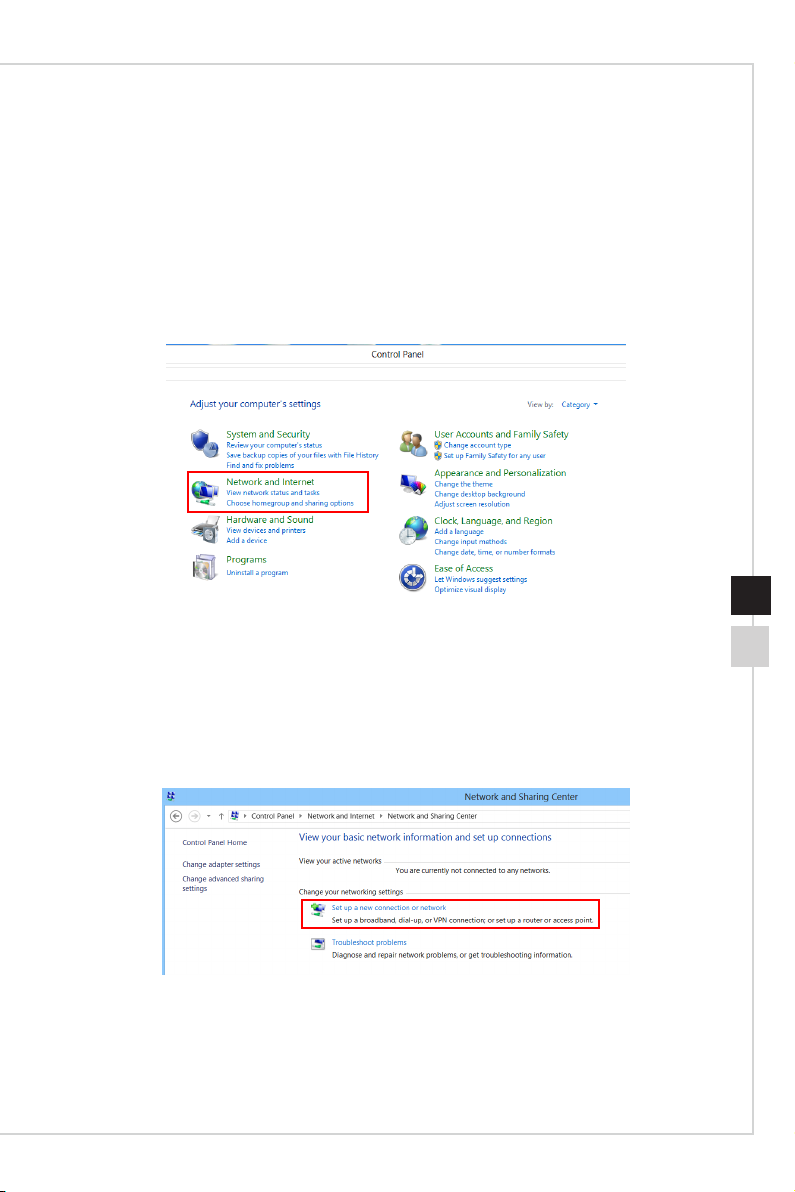

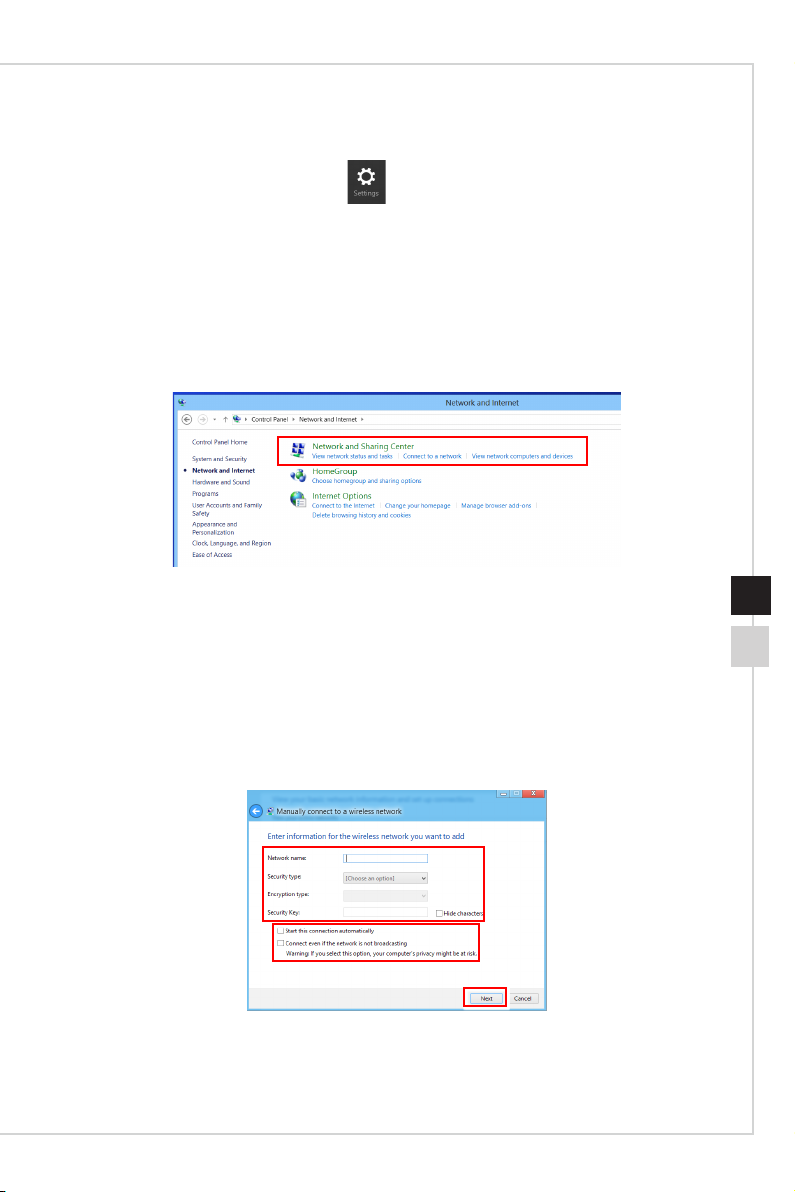

Netwerkverbindingen (Windows 8.x) �������������������������������������������������������������������� 3-7

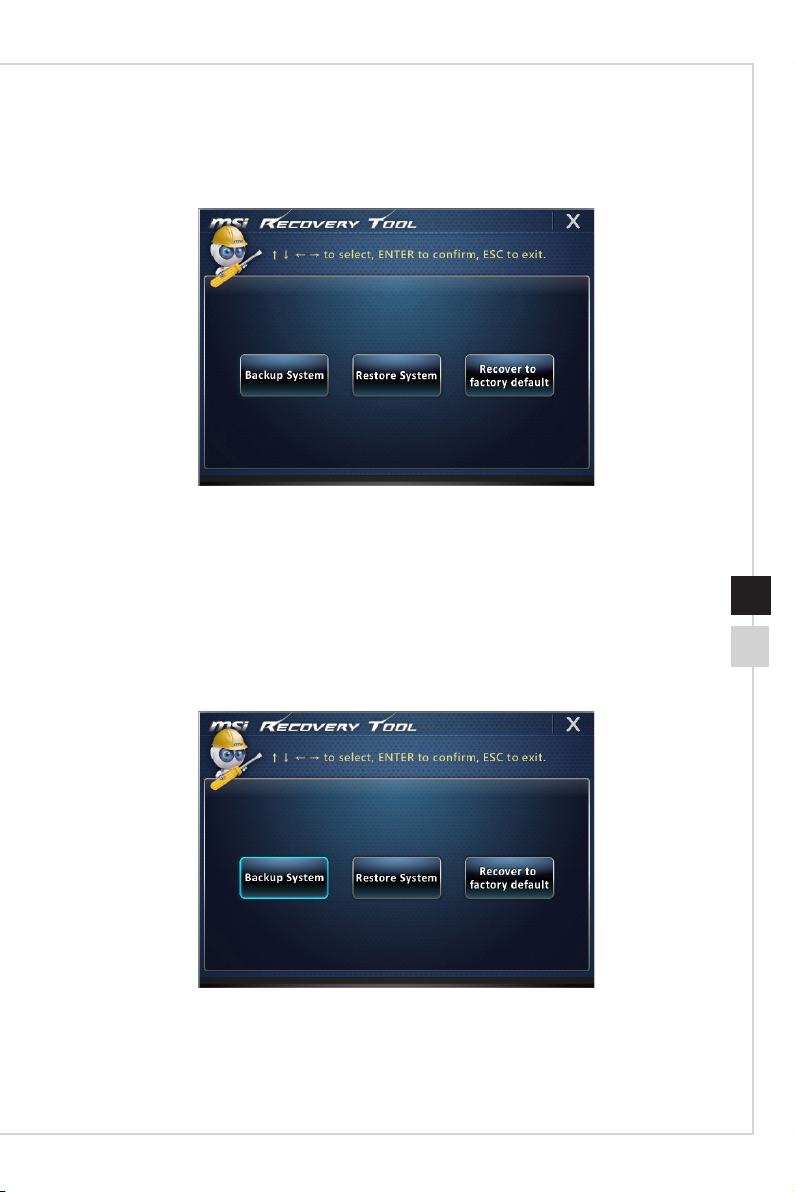

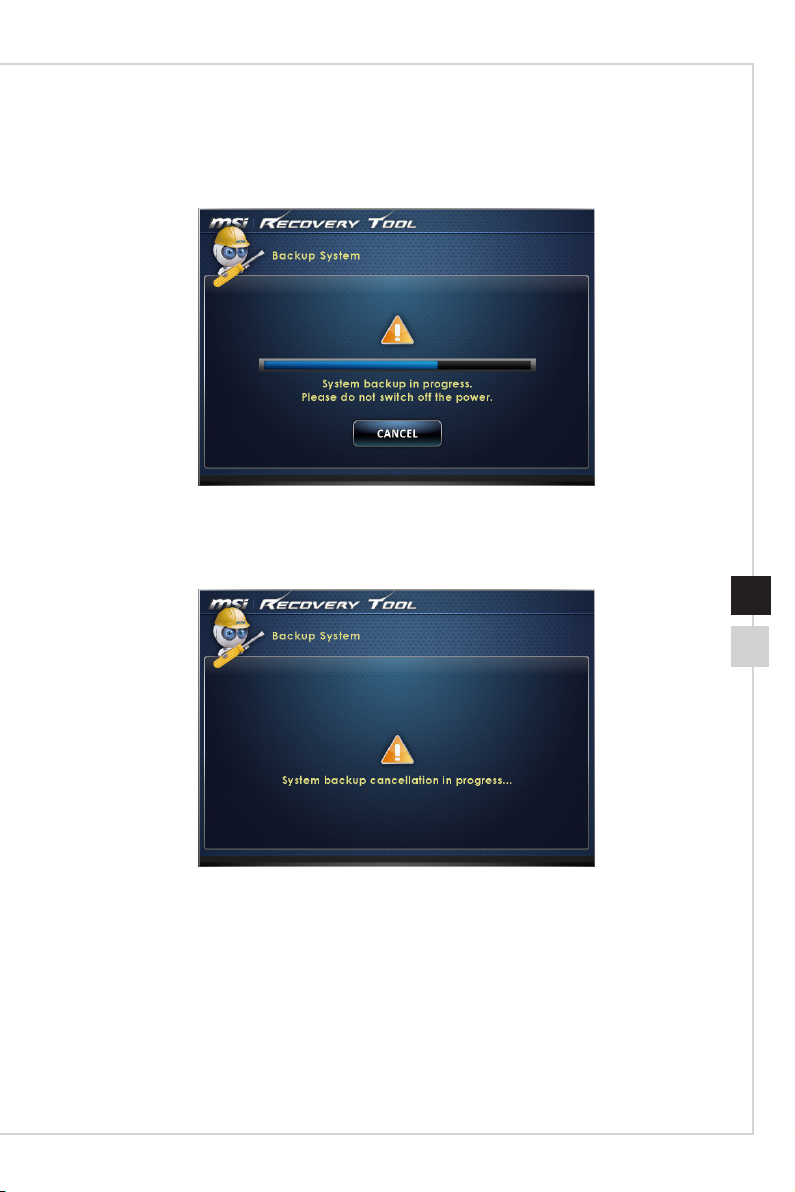

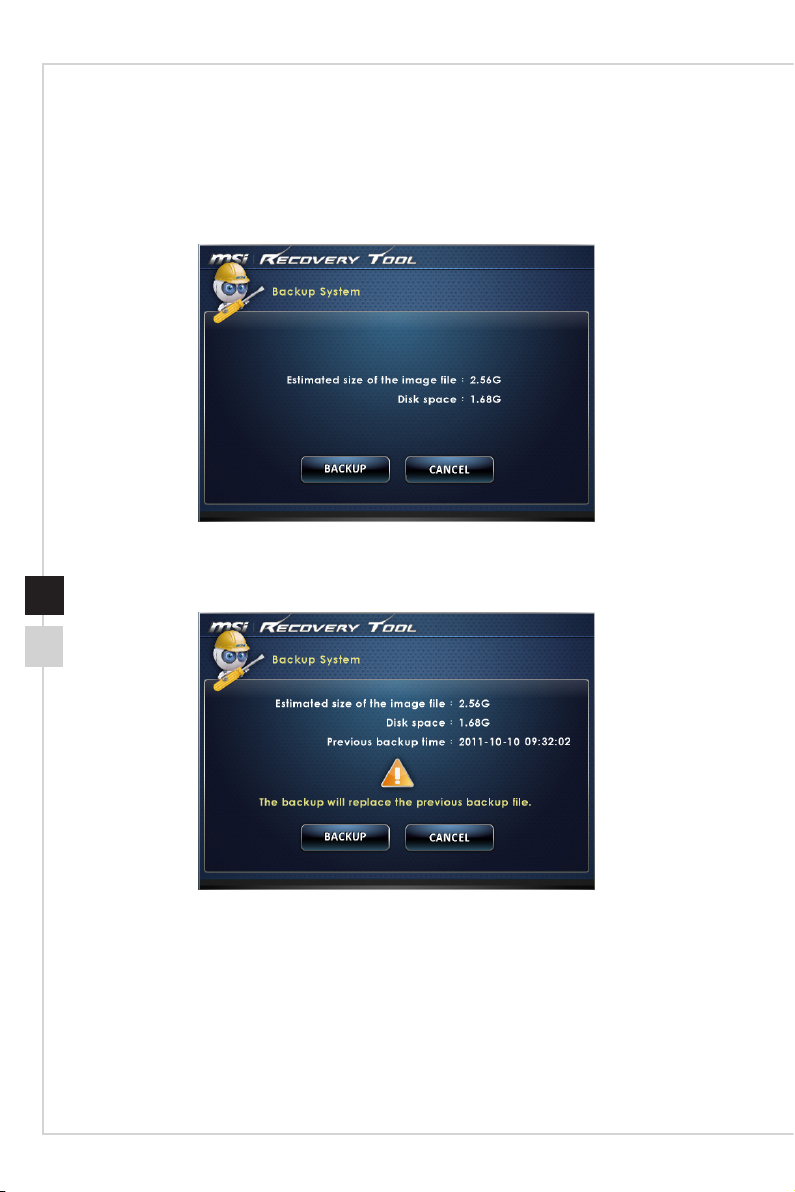

Systeemherstel (Windows 7) ����������������������������������������������������������������������������� 3-10

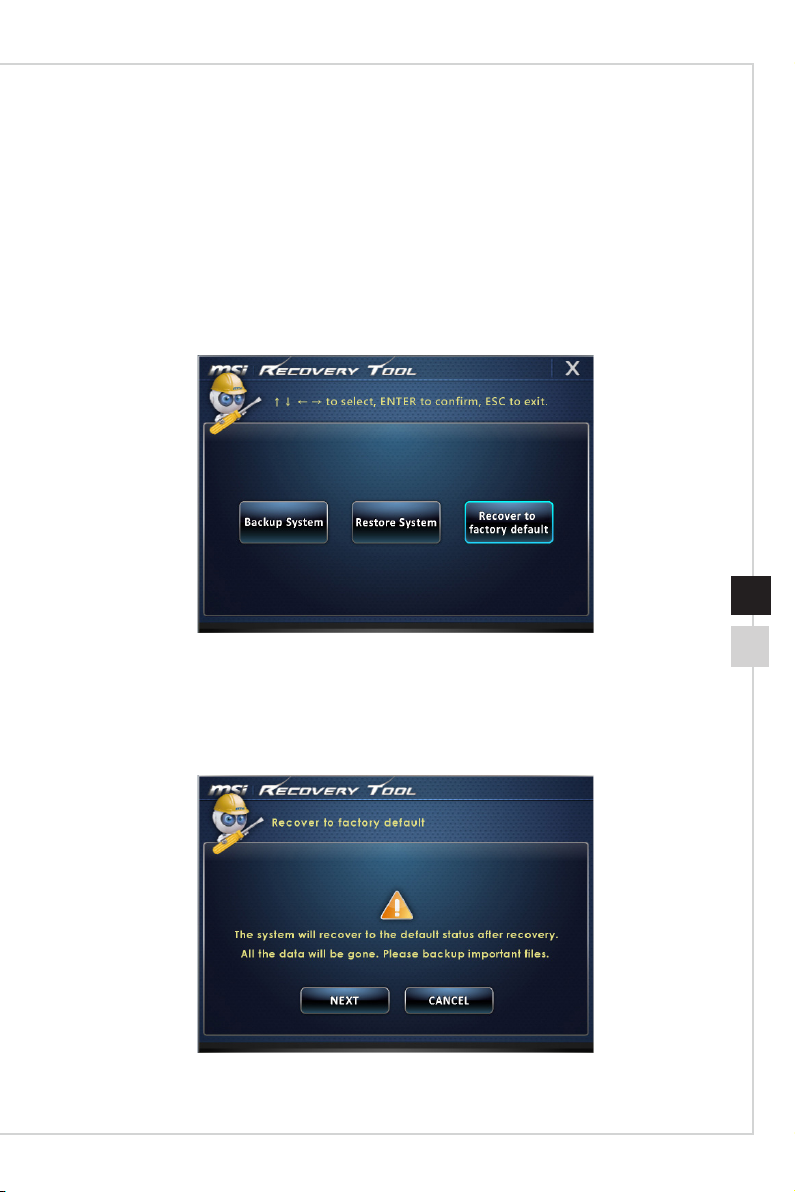

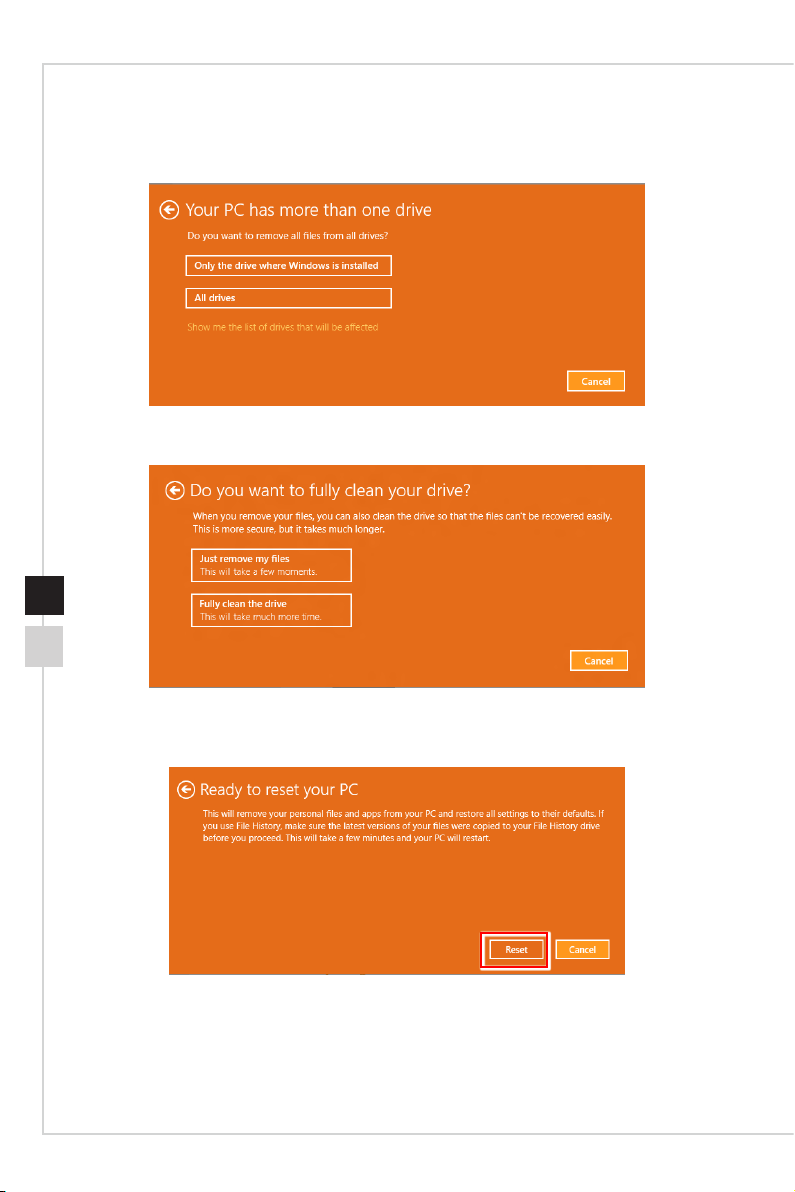

Systeemherstel (Windows 8.x) ��������������������������������������������������������������������������� 3-20
Voorwoord
Copyrightmelding
Het materiaal in dit document is het intellectuele eigendom van MICRO-STAR
INTERNATIONAL. We betrachten de grootste zorgvuldigheid bij het opstellen van dit
document maar geven geen garantie voor de juistheid van de inhoud� Onze producten
worden voortdurend verbeterd en we behouden ons het recht voor om zonder voorafgaand bericht veranderingen aan te brengen.
Handelsmerken
Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars�
Revisie
Revisie Datum V1�0 2015/ 06
iii
Upgrade en garantie
Bepaalde componenten die vooraf in het product zijn geïnstalleerd, kunnen worden
bijgewerkt of vervangen op aanvraag van de gebruikers. Als u nog meer informatie
over het aangeschafte product wenst, kunt u contact opnemen met de lokale verdeler�
Probeer geen componenten van het product te upgraden of te vervangen als u geen erkende dealer of servicecentrum bent, anders kan dit de garantie ongeldig maken. Wij
raden u sterk aan contact op te nemen met de erkende dealer of servicecentrum voor upgrades of vervangingen�
Aanschaffen van vervangbare onderdelen
Houd ermee rekening dat de aanschaf van vervangbare (of compatibele) onderdelen van het product dat is aangeschaft in bepaalde landen of regio's, door de fabrikant kan worden voorzien tot maximum 5 jaart nadat de productie werd stopgezet, afhankelijk van de o󰘲ciële voorschriften die op dat ogenblik zijn bepaald. Neem contact op met de fabrikant via http://www.msi.com/support/ voor gedetailleerde informatie over de
aanschaf van reserveonderdelen�
Technische ondersteuning
Als er zich een probleem voordoet met uw systeem en u de oplossing niet in de
iv
gebruiksaanwijzing kunt vinden, dient u contact op te nemen met het verkooppunt waar u het product hebt aangeschaft of met een lokale distributeur. Of probeer de volgende hulpbronnen voor verdere ondersteuning. Bezoek de website van MSI voor technische gidsen, BIOS updates, updates van stuurprogramma's en andere informatie via http://
www�msi�com/support/
Eigenschappen groen product
Verminderd energieverbruik tijdens het gebruik en in stand-by Beperkt gebruik van substanties die schadelijk zijn voor het milieu en de
gezondheid
◙ Gemakkelijke demontage en recycling Verminderd gebruik van natuurlijke bronnen door het stimuleren van recycling ◙ Langere levensduur van het product door gemakkelijke upgrades Minder productie van vast afval door terugnamebeleid
Voorwoord
Milieubeleid
Het product is ontworpen om een geschikt hergebruik van
onderdelen en recycling mogelijk te maken en mag niet worden weggegooid aan het einde van zijn levensduur�
Gebruikers moeten contact opnemen met het lokale erkende
inzamelpunt voor het recyclen en verwijderen van producten aan het einde van hun levensduur�
Bezoek de MSI-website en zoek een verdeler in de buurt voor meer informatie
over recycling�
Gebruikers kunnen ons ook bereiken op gpcontdev@msi.com voor informatie
betre󰘯ende het weggooien, terugbrengen, recyclen en demonteren van MSI-
producten�
Informatie over chemische bestanddelen
Als naleving van de voorschriften betre󰘯ende chemische bestanddelen, zoals de EU REACH-verordening (EG-verordening nr. 1907/2006 van het Europese Parlement en de Raad), vindt u de informatie van MSI over de chemische bestanddelen in producten op: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html
Batterij-informatie
Europese Unie: batterijen, batterijdozen en accumulators mogen niet worden
weggegooid als niet-gesorteerd huishoudelijk afval. Gebruik het openbare inzamelsysteem om ze te retourneren, te recyclen of te behandelen in overeenstemming met de lokale
voorschriften�
Taiwan: Voor een betere bescherming van het milieu, moeten
lege batterijen afzonderlijk worden gesorteerd voor
recyclingdoeleinden of voor een speciale afvalverwijdering�
Californië, V.S.: de knoopcelbatterij kan perchloormateriaal bevatten en vereist een speciale
behandeling wanneer het wordt gerecycled of weggegooid in Californië. Voor meer informatie kunt u een bezoek brengen aan: http://www.dtsc.ca.gov/hazardouswaste/perchlorate/
Er bestaat een kans op explosiegevaar als de batterij niet goed wordt geplaatst. Alleen vervangen door hetzelfde of een equivalent type dat wordt aanbevolen door de fabrikant.
v
Veiligheidsrichtlijnen
◙ Lees de veiligheidsrichtlijnen aandachtig en grondig door� ◙ Houd rekening met alle waarschuwingen op de apparatuur of in de
gebruikershandleiding.
Bewaar de bijgeleverde gebruikershandleiding zodat u deze later
opnieuw kunt raadplegen�
Houd dit apparaat uit de buurt van vochtigheid en hoge temperatuur.
Leg dit apparaat op een stabiel vlak oppervlak voordat u het instelt.
vi
Zorg dat de stroomspanning binnen een veilig bereik valt en dat
deze correct werd aangepast aan de waarde van 100~240V voordat u het apparaat aansluit op het stopcontact� Schakel de
beschermende aardingspin op de stekker niet uit. Het apparaat
moet aangesloten zijn op een geaard stopcontact�
Koppel altijd de wisselstroomkabel los voordat u een add-on-kaart
of module installeert op het apparatuur�
Koppel de wisselstroomkabel altijd los of schakel de
wandcontactdoos uit als het apparaat ongebruikt blijft voor een bepaalde tijd om een energieverbruik van nul te bereiken.
De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om
oververhitting van het apparaat te voorkomen� Dek de ventilator niet af�
Laat het apparaat niet achter in een omgeving die niet aangepast is en waar de opslagtemperatuur hoger is dan 60OC (140OF) of lager is dan 0OC (32OF) waardoor het apparaat kan worden beschadigd.
OPMERKING: De maximale bedrijfstemperatuur bedraagt ongeveer 40OC�
Voorwoord
Giet nooit vloeisto󰘯en in de opening, dit kan schade of een elektrische
schok veroorzaken�
Plaats de voedingskabel zo, dat er geen mensen op kunnen trappen. Plaats geen objecten op de voedingskabel.
Wanneer u de coaxiale kabel installeert op de tv-tuner, moet u
ervoor zorgen dat het metalen schild op een betrouwbare manier is verbonden met het beschermende aardingssysteem van het gebouw.
Een kabelverdelingssysteem moet geaard zijn volgens ANSI/NFPA
70, de Nationale Elektrische Code (NEC), en vooral Sectie 820.93, Aarding van de buitengeleider van een coaxiale kabel.
Bewaar sterk magnetische of elektrische objecten altijd uit de buurt van
de apparatuur�
vii
Als een van de volgende situaties optreedt, moet u het apparaat laten
controleren door onderhoudspersoneel:
De voedingskabel of stekker is beschadigd. Er is vloeistof in het apparaat binnengedrongen. Het apparaat werd blootgesteld aan vocht. ◙ Het apparaat werkt niet goed of u kunt het niet laten werken volgens
de richtlijnen in de gebruikershandleiding.
Het apparaat is gevallen en beschadigd. Het apparaat vertoont duidelijke tekenen van breuk.
1� De optische opslagapparaten zijn geclassi󰘰ceerd als LASERPRODUCTEN VAN
KLASSE 1. Gebruik van bedieningselementen of aanpassingen of prestaties van procedures anders dan opgegeven, is verboden.
2� Raak de lens in het station niet aan�
CE-conformiteit
Micro-Star International CO., LTD verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante voorwaarden die zijn
uiteengezet in de Europese Richtlijn�
FCC-verklaring Klasse B radiofrequentiestoringen
Dit apparaat werd getest en voldoet aan de beperkingen voor een klasse B digitaal apparaat, conform deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie­energie uitstralen die, indien niet geïnstalleerd en gebruikt in overeenstemming met
de instructies, schadelijke storingen kan veroorzaken aan radiocommunicatie� Er kan echter geen garantie worden gegeven dat er geen interferentie zal optreden in een
speci󰘰eke installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan
radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat in en uit te
schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:
■ Wijzig de richting van de ontvangstantenne of verplaats de antenne� ■ Vergroot de afstand tussen de apparatuur en de ontvanger� ■ Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op
viii
Melding 1 De wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die
verantwoordelijk is voor de naleving hiervan, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.
Melding 2
Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en een wisselstroomkabel.
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU�
Het apparaat voldoet aan deel 15 van de FCC-regels� De werking is onderhevig aan de
volgende twee omstandigheden:
is aangesloten�
■ Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp�
1� dit apparaat mag geen schadelijke storing veroorzaken en
2� dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storing die
ongewenste werking kan veroorzaken�
WEEE-verklaring
Volgens de Richtlijn 2002/96/EG van de Europese Unie ("EU") voor afval van
elektrische en elektronische apparatuur, die van kracht is sinds 13 augustus
2005, mogen producten van "elektrische en elektronische apparatuur" niet langer worden weggegooid bij het huishoudelijke afval, en fabrikanten
van afgedekte elektronische apparatuur worden verplicht om dergelijke producten terug te nemen aan het einde van hun nuttige levensduur�
Overzicht
1
Inhoud verpakking
Nightblade MI
Wisselstroomkabel
stuurprogramma/
Schijf met
hulpprogramma
Gebruikershandleiding en
snelstartgids
M3-boutjes
(optioneel)
* Neem direct contact met ons op als een van de items beschadigd is of ontbreekt. * De afbeeldingen zijn uitsluitend als referentie bedoeld en de inhoud van uw verpakking
kan iets verschillen afhankelijk van het model dat u hebt aangeschaft.
Toetsenbord
(optioneel)
6 #32-schroeven
(optioneel)
Muis
(optioneel)
VGA-spons
(optioneel)
Systeemoverzicht
h Vooraanzicht
1
2
3
4
Overzicht
Optisch schijfstation
1
Het ingebouwde DVD-super-multistation zorgt voor thuisamusement (Blu-ray is optioneel).
Uitwerpknop
2
Druk op de uitwerpknop om het optische schijfstation te openen�
Uitwerpgaatje
3
Steek een dun recht voorwerp (zoals een paperclip) in het uitwerpgaatje om het optische
schijfstation handmatig te openen als de uitwerpknop dienst weigert�
Ventilator
4
De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om oververhitting
van het apparaat te voorkomen� Dek de ventilator niet af�
1-31-2
h Achteraanzicht
8
2
5
31
7
6
42
8
8
10
11
Combopoort PS/2 toetsenbord/muis
1
De PS/2® toetsenbord-DIN-aansluiting is voor een PS/2® toetsenbord of muis.
USB 2�0-poort
2
De USB (Universal Serial Bus) poort is bedoeld voor het aansluiten van USB-apparaten zoals een toetsenbord, muis of andere USB-compatibele apparaten. Het ondersteunt een gegevensoverdrachtsnelheid van maximaal 480Mbit/s (Hi-Speed).
1
2
5
7
6
9
9
Knop CMOS wissen
3
Er is CMOS RAM aanwezig op de kaart dat gevoed wordt door een externe batterij voor de opslag van opstartgegevens. Als u de systeemcon󰘰guratie wilt wissen, drukt u op de
knop om de gegevens te wissen�
Knop GO2BIOS
4
Als u de optie "MSI Fast Boot" in het BIOS ondersteunt, is het toetsenbord niet beschikbaar en kunt u niet op DEL drukken om naar de BIOS Setup te gaan. Daarom
kunt u op deze knop drukken om naar de BIOS Setup te gaan na het herstarten�
HDMI-uitgang (optioneel)
5
De High-De󰘰nition Multimedia-interface is een volledig digitale audio/ video-interface
die in staat is niet-gecomprimeerde stromen te verzenden� HDMI ondersteunt alle tv-
formaten, inclusief standaard, verbeterde of hoge-de󰘰nitie video, plus meerkanaals digitale audio op één kabel.
DisplayPort
6
DisplayPort is een digitale monitorstandaard. Deze connector wordt gebruikt om een
monitor met DisplayPort-ingangen aan te sluiten�
RJ-45 LAN-aansluiting
7
De standaard RJ-45-aansluiting is bedoeld voor aansluiting op een Local Area Network (LAN). U kunt daar een netwerkkabel op aansluiten.
Geel Groen/ Oranje
LED Kleur LED-status Status
Links Geel Uit Geen verbinding met LAN.
Aan (continu) Verbinding met LAN.
Aan (knipperend) De computer communiceert met een andere computer
Rechts Groen Uit 10 Mbit/sec gegevenssnelheid geselecteerd.
Aan 100 Mbit/sec gegevenssnelheid geselecteerd.
Oranje Aan 1000 Mbit/sec gegevenssnelheid geselecteerd.
USB 3.0-poort (Optioneel)
8
De USB 3.0-poort is achterwaarts compatibel met USB 2.0-apparaten. Het ondersteunt een maximum gegevensoverdrachtsnelheid van 5Gbit/s (SuperSpeed).
Lijningang
9
blauw, wordt gebruikt voor een externe cd-speler, tapedeck of andere audio-apparatuur.
binnen het LAN.
Lijnuitgang
groen, wordt gebruikt voor speakers of headphones.
Mic
roze, wordt gebruikt voor microfoons.
RS-uit
zwart, Rear-Surround Out in 4/ 5�1/ 7�1-kanaalmodus
CS-uit
oranje, Center/ Subwoofer Out in 5.1/ 7.1-kanaalmodus.
SS-Out (optioneel)
grijs, Side surround sound uit in de modus 7�1 kanalen�
S/PDIF-uitgang (optioneel)
Deze S/PDIF (Sony & Philips Digital Interconnect Format) connector is bedoeld voor
digitale geluidsoverdracht naar externe luidsprekers via een optische glasvezelkabel.
Overzicht
1-51-4

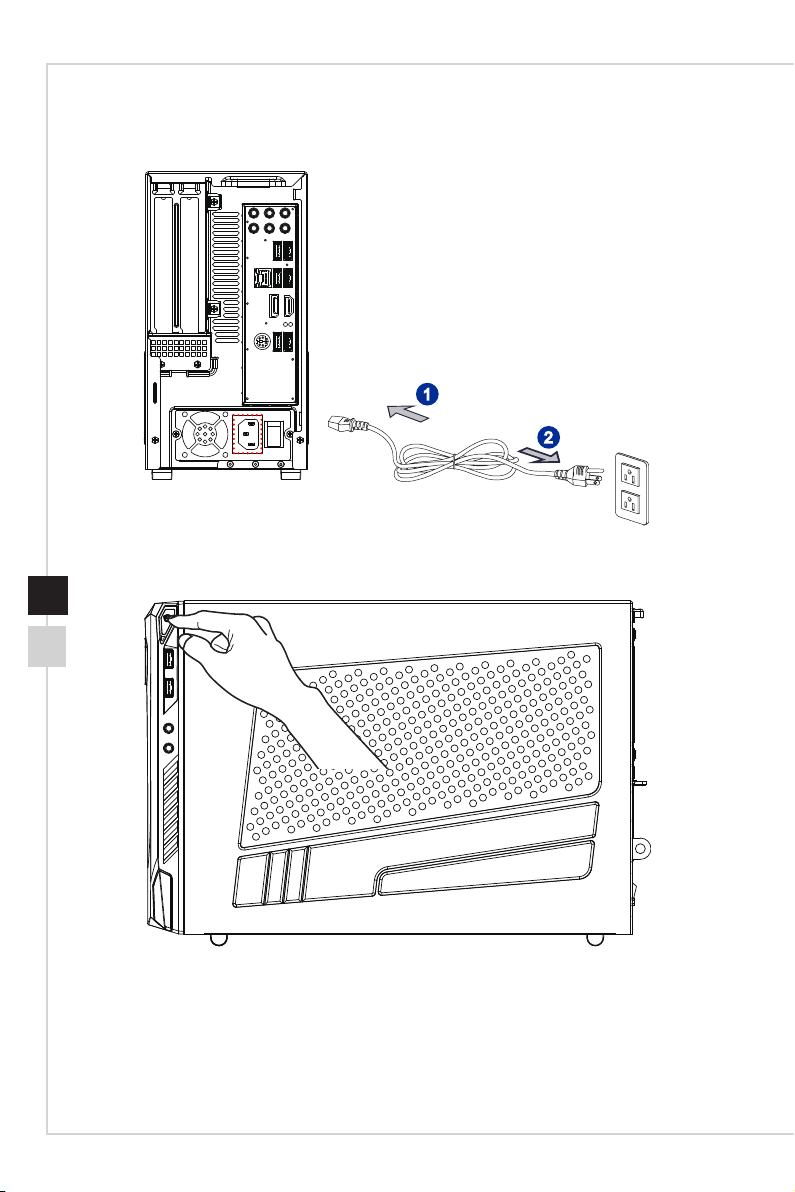

Aansluiting voeding
10
Via deze aansluiting ontvangt het systeem zijn voeding�
Voedingsschakelaar
11
Zet deze schakelaar op - om de voeding in te schakelen� Zet hem op 0 om de voeding uit te schakelen�
h Rechterkant
1
2
3
4
5
6
Voedingsknop systeem
1
Druk op de voedingsknop om het systeem in of uit te schakelen�
LED harde schijf
2
Deze indicator toont de activiteitenstatus van de HDD� Deze knippert wanneer het
systeem de gegevens op de harde schijf opent en blijft uit wanneer er geen schijfactiviteit
is gedetecteerd�
USB 3.0-poort (met MSI Supercharger technologie) (optioneel)
3
Met MSI Supercharger technologie werkt het niet alleen als een normale USB
3.0-poort, maar stelt het gebruikers ook in staat om USB-apparaten op te laden, zelfs wanneer het systeem is uitgeschakeld. Gebruikers hoeven niet langer het systeem in
te schakelen alleen maar om USB-apparaten op te laden�
USB 3.0-poort (Optioneel)
4
1
2
7
8
5
6
Lijnuitgang
5
Deze aansluiting is bedoeld voor een hoofdtelefoon of luidsprekers.
Microfoonaansluiting
6
Deze aansluiting is bedoeld voor microfoons.
USB 3.0-poort (Type C) (Optioneel)
7
USB Type C poort maakt omgekeerde stekkers mogelijk�
USB 2.0-poort (met MSI Supercharger technologie) (optioneel)
8
Met MSI Supercharger technologie werkt het niet alleen als een normale USB 2�0-poort,
maar stelt het gebruikers ook in staat om USB-apparaten op te laden, zelfs wanneer het systeem is uitgeschakeld. Gebruikers hoeven niet langer het systeem in te schakelen
alleen maar om USB-apparaten op te laden�
Loading...
+ 30 hidden pages
