第㆒章

簡介

感謝您購買 G31P Neo2 系列 (MS-7392 v2.X) ATX 主機
板。G31P Neo2 系列主機板係採用 Intel® P31/ G31 &

ICH7R/ICH7 晶片，以期提供系統最佳化效能。G31P
Neo2 系列主機板，搭配新一代的 Intel® CoreTM2 Quad,
CoreTM2 Duo, Pentium® E2XXX & Celeron® 4XX 處理器，

呈現給您高效能及專業的桌上型電腦平台解決方案。

簡介

1-1

MS-7392 主機板

主機板規格

支援㆗央處理器

-支援 LGA775 架構的 Intel® CoreTM2 Quad, CoreTM2 Duo, Pentium
E2XXX & Celeron

®

4XX 處理器

®

(有關更多 CPU 的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=cpuform)

支援 FSB

- 800/ 1066/ 1333 MHz

晶片組

- Intel® P31/ G31 北橋晶片

- Intel® ICH7R/ ICH7 南橋晶片

記憶體

- DDR2 667/ 800 SDRAM (最高達 4 GB)

- 4 條 DDR2 DIMM (240 pin/ 1.8V)
(有關更多記憶體的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=testreport )

LAN

- Realtek® RTL8111C/ RTL8111B (選配)支援 PCI Express LAN 10/100/
1000 Mbps 高速乙太網路

IEEE 1394(選配)

®

- 由 VIA

VT6308P 晶片整合

- 傳輸速率達每秒 400 Mb

音效

- 由 Realtek

®

ALC888 晶片整合

- 最多支援 8 聲道智慧型音效輸出

- 相容於 Azalia 1.0 規格

- 支援 Microsoft

®

Windows® Vista

TM

Premium 規格

IDE

®

- 由 Intel

ICH7R/ ICH7 晶片支援 1 個 IDE 埠

- 支援 Ultra DMA 66/ 100 模式

- 支援 PIO, 主控匯流排操作模式

SATA

®

- 由 Intel

ICH7R/ ICH7 晶片支援 4 個 SATA II 連接埠

- 支援 4 個 SATA 裝置

- 支援資料傳輸率達每秒 3 Gb

RAID

®

- Intel

ICH7R 晶片支援 RAID 0/1/ 0+1/5 模式

1-2

軟碟機

- 1 個軟碟機埠

- 支援 1 部 360KB、720KB、1.2MB、1.44MB 及 2.88MB 規格的軟碟機

接頭

背板

- 1 個 PS/2 滑鼠連接埠

- 1 個 PS/2 鍵盤連接埠

- 1 個平行埠

- 1 個序列埠

- 1 個 LAN 接頭

- 4 個 USB 2.0 連接埠

- 6 個音效接頭

內建接頭

- 2 個 USB 2.0 接頭

- 1 個 CD-in 接頭

- 1 個 S/PDIF-Out 接頭

- 1 個前置音效接頭

- 1 個機殼警告接頭

- 1 個 IEEE 1394 接頭(選配)

- 1 個 TPM 接頭

插槽

- 1 個 PCI Express x16 插槽

- 2 個 PCI Express x1 插槽

- 3 個 PCI 插槽，支援 3.3V/ 5V PCI 匯流排介面

尺寸

- ATX 規格 (30.5 公分 x 23.6 公分)

裝機孔

- 6 個裝機孔

簡介

1-3

MS-7392 主機板

主機板配置圖

T: MOUSE
B: KEYBOARD

T: PARALLEL PORT
B: SERIAL PORT

USB PORTS

CPUFAN1

SYSFAN3

T: LAN JACK
B: USB PORTS

T: LINE-IN
M: LINE-OUT
B: MIC
T: RS-OUT
M: CS-OUT
B: SS-OUT

JAUD1

JFSB1
JFSB2

BATT

JBAT1

P31/ G31

+

INTEL

J1394_1

(OPTIONAL)

JPW1

SYSFAN2

PCI_E1

PCI_E3

PCI_E2

PCI1

PCI2
PCI3

JCD1

JSP1

FDD1

G31P Neo2 系列

(MS-7392 v2.X)ATX 主機板

DIMM1

INTEL

ICH7/ ICH7R

IDE1

JUSB2 JUSB1

DIMM2

JCI1

DIMM3

DIMM4

SATA1

JTPM1

JFP1 JFP2

ATX1

SYSFAN1

SATA2

1-4

配件

簡介

MSI 主機板

電源線

後擋 板

MSI 驅動程式 /

公共程式光碟

SATA 排線

使用手冊

IDE 裝置排線(選配)

USB 擋板 (選配)

* 以上圖片僅供參考。配件會因選購的產品內容不同而有所差異。

1-5

MS-7392 主機板

1-6

第㆓章

硬體安裝

本 章 指導有關硬體安裝的相關訊息。進行安裝
時，請小心處理零組件，並遵守安裝步驟。若不

慎以錯誤方向來安裝部份零組件的話，可能會造
成該零組件無法正常運作。

請在安裝電腦零組件時，使用接地腕帶。靜電可
能會使零組件受損。

硬體安裝

2-1

MS-7392 主機板

快速安裝指南

Back Panel,

p.2-10

JFSB1~2,

p.2-19

SYSFAN2,

p.2-13

PCIE Slots,

p.2-20

JBAT1,

p.2-19

PCI Slots,

p.2-20

JAUD1,

p.2-16

JPW1,

p.2-9

JCD1,

p.2-14

JSP1,

p.2-17

CPU,

p.2-3

FDD1,

p.2-12

J1394_1,

p.2-17(Optional)

CPUFAN1,

p.2-13

JUSB1~2,

p.2-18

SYSFAN3,

p.2-13

Memory,

p.2-7

ATX1,

p.2-9

JCI1,

p.2-14

SYSFAN1,

p.2-13

SATA1~4,

p.2-13

JTPM1,

p.2-14

IDE1,

p.2-12

JFP1~2,

p.2-15

2-2

硬體安裝

㆗央處理器

主機板支援 LGA775 架構的 Intel® 處理器。在安裝 CPU 時，請確認附有散熱風扇以
避免 CPU 過熱。若無散熱風扇，請向經銷商洽購。並在開機前，先將風扇正確地

安裝在主機板上。

有關更多CPU的最新訊息，請至微星科技網站:

http://global.msi.com.tw/index.php?func=cpuform

㊟意事㊠

溫度過高

溫度過高，會嚴重損壞 CPU 以及系統。請確保散熱風扇正常運作，避免 CPU
過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶，以加強散熱。

更換CPU

更換 CPU 時，應先關掉 ATX 電源開關，或拔掉電源線，以免損壞 CPU 。

超頻使用

即使本主機板設計為可超頻運作，但在將其調整為超頻運作時，請確認系統零組
件可承受此非正常的設定。任何在非本產品規格建議下的操作，我們不保證其
造成的損壞及操作時的風險。

LGA 775 ㆗央處理器簡介

LGA 775 CPU 針腳座

對齊點

黃色三角標記即為Pin 1指示器

請於 LGA 775 CPU 的表面
塗上散熱膏有助 CPU 散熱

對齊點

黃色三角標記即為Pin 1指示器

2-3

MS-7392 主機板

安裝㆗央處理器與散熱風扇

在安裝中央處理器時，為避免過熱，請確認購買的中央處理器，是否隨附一顆
散熱風扇。安裝前先於中央處理器上塗抹散熱膏以助散熱。

請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理
器與主機板受損。

1. CPU插座上面有個塑膠保護蓋以

免CPU針座受損。安裝CPU前，
請勿取下。

3. 插座針腳露出。

2. 由腳座側邊將保護蓋取下( 如箭
頭所示)。

4. 開啟拉桿。

㊟意事㊠

1. 請於開機前，先確認CPU風扇已確實安裝。

2. 請勿觸摸CPU插槽的針腳，以免受損。

3. 塑膠保護蓋的提供與否，會依您購買的CPU包裝不同而有所差異。

2-4

硬體安裝

5. 將拉桿拉起，打開固定蓋。 6. 確認CPU正確安裝方向，將其置入

7. 檢視CPU是否已安裝好。若未安

裝好，請垂直拿出CPU重新安
裝。

插座中。以手指抓住處理器邊緣。
注意對準對齊點。

對齊點

8. 蓋上固定蓋。

2-5

MS-7392 主機板

9.輕壓下拉桿，然後將拉桿固定於
固定蓋旁的勾槽。

11.壓下四個卡榫以固定風扇。旋轉

卡榫鎖好(請參考卡榫上標示的

正確方向)。

10.對 齊 風扇和 主 機板上的安裝

孔。將風扇用力往下壓，直到
四個卡榫，卡進主機板的四個
孔裡。

12.檢查主機板背面，確認四個卡
榫已正確插入。

主機板

固定鎖

卡榫

㊟意事㊠

1. 請於第三章 BIOS 中監測 CPU 溫度。

2. 未安裝 CPU 時，請使用塑膠保護蓋保護 CPU 針腳(如圖 1 所示)。

3. 本節主機板圖示僅作安裝中央處理器及散熱風扇示範用。該圖示可能會與您購

置的主機板外觀有所差異。

2-6

硬體安裝

記憶體

主機板上的 DIMM (雙面記憶體)插槽，是用來裝記憶體模組。

有關更多記憶體的最新訊息，請至微星科技網站:

http://global.msi.com.tw/index.php?func=testreport

DDR2

240-pin, 1.8V

64x2=128 pin 56x2=112 pin

單通道: 所有記憶體均插入綠色插槽
雙通道: 通道 A 記憶體插入綠色插槽;

通道 B 記憶體插入橘色插槽

因晶片限制緣故，要安裝記憶體模組須參考下表以開啟雙通道模式或單通道模式。

記憶體安裝組合
(SS: 單邊, DS: 雙邊, X: 未安裝)

DIMM1 DIMM2 DIMM3 DIMM4

組合 1 DS/SS X DS/SS X
組合 2 DS/SS X X DS/SS

雙通道模式

組合 3 X DS/SS DS/SS X
組合 4 X DS/SS X DS/SS
組合 5 SS SS SS SS

單通道模式

組合 1 DS/SS X X X
組合 2 X DS/SS X X
組合 3 X X DS/SS X
組合 4 X X X DS/SS
組合 5 SS SS X X
組合 6 X X SS SS
組合 7 SS SS DS/SS X
組合 8 SS SS X DS/SS
組合 9 DS/SS X SS SS
組合 10 X DS/SS SS SS

2-7

MS-7392 主機板

安裝記憶體模組

1. 記憶體模組上只有一個凹槽。模組僅能以一個方向安裝。

2. 將記憶體模組垂直插入 DIMM 插槽。請確定凹槽的方向正確，直到記憶體模組上

的金手指，牢固地插入插槽內。當記憶體模組正確的被固定後，上槽二側的塑
膠卡榫會自動卡上。

㊟意事㊠

若已正確將記憶體模組插入插槽的話，應看不見金手指。

3. 手動檢查是否記憶體模組已經被DIMM插槽固定在適當的位置。

凸起裝置

V 型凹槽

㊟意事㊠

- DDR2 記憶體模組，無法與 DDR 互換，且無法與 DDR 向下相容。因此請在
DDR2 插槽內，插入安裝 DDR2 記憶體模組; 在 DDR 插槽內則插入 DDR 記憶體

模組。

- 要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝相同容量及型式的
記憶體。

- 請先將記憶體插入 DIMM1 插槽，以確保系統正常開機。

- 因晶片配置緣故，在每個 DIMM 模組安裝 2GB 記憶體模組時，系統僅能偵測到

3+GB 容量 (而非 4GB 整) 。

2-8

電源供應器

硬體安裝

ATX 24-Pin 電源連接器：ATX1

本連接器用來接 ATX 24-pin 電源供應器。連接ATX 24-pin 電源

時，請確認電源連接器插入的方向正確，且腳位是對準的，再將

電源連接器緊密地壓入連接器內。

您亦可使用 ATX 20-pin 電源，安裝 ATX 20-pin 電源時，請確認
電源插頭插入腳位對準 pin 1 及 pin 13 (如右圖所示)，本連接器
pin 11、12、23 及 pin 24 均有防呆設計。

腳位定義

12

ATX1

1

24

13

腳位 訊 號

1 +3.3V
2 +3.3V.
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V

腳位 訊 號

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

ATX 12V 電源連接器：JPW1

本電源連接器供電給中央處理器使用。

腳位定義

3 4

1

JPW1

2

腳位 訊 號

1 GND
2 GND
3 12V
4 12V

pin 13

pin 12

㊟意事㊠

1. 上述二個連接器是連接到 ATX 電源供應器，以確保主機板穩定運作。

2. 建議使用 350 瓦(或以上)電源，有助系統穩定性。

2-9

MS-7392 主機板

背板

滑鼠

鍵盤

平行埠

序列埠

USB 埠

LAN

音效輸入

音效輸出

麥克風

RS-輸出

CS-輸出

SS-輸出

滑鼠/鍵盤

標準 PS/2® 滑鼠/鍵盤的 DIN 連接器，可接 PS/2® 滑鼠/鍵盤。

平行埠

平行埠為標準印表機埠，支援增強型平行埠(EPP)及延伸功能埠(ECP)模式。

序列埠

序列埠是可傳送/接收 16 位元組 FIFOs 的 16550A 高速通信埠。您可直接接上序
列滑鼠或是其他序列裝置。

USB 埠

USB (通用串列匯流排) 連接埠是用來連接鍵盤、滑鼠或其它相容的設備。

LAN(RJ-45) 埠

標準RJ-45插座，可連上區域網路。您可直接將網路線接到連接器上。

運作指示燈

連線指示燈

LED 顏色 LED 狀態 說明

左 黃 On (穩定狀態) LAN 連線已建立

右

Off LAN 連線未建立

On (發亮且閃爍中) 電腦正連接到另一台電腦

綠 Off 資料傳輸速率為每秒10 Mbit

On 資料傳輸速率為每秒100 Mbit

橘 On

資料傳輸速率為每秒1000 Mbit

2-10

硬體安裝

音訊埠

音訊連接器是供音訊裝置使用。可由音訊接頭的顏色來區分不同音效。

音效輸入(藍) - 音效輸入，是供外接CD播放機，錄音機或其他音效裝
音效輸出(綠) - 音效輸出是接喇叭或耳機。

麥克風(粉紅) - 本連接器是接麥克風使用。

RS-輸出(黑) - 後置環繞音效輸出在 4/5.1/7.1 聲道模式。
CS-輸出(橘) - 中置/重低音輸出在 5.1/7.1 聲道模式。
SS-輸出(灰) - 側置環繞音效輸出在 7.1 聲道模式。

置。

2-11

MS-7392 主機板

連接器

軟碟機連接器：FDD1

本連接器支援 360KB、720KB、1.2MB、1.44MB 及 2.88MB 等類型的軟碟機。

FDD1

IDE 裝置連接器：IDE1

本連接器支援 IDE 硬碟、光碟機及其他 IDE 裝置。

IDE1

㊟意事㊠

若在同一條排線上安裝二個 IDE 裝置，須依硬碟的跳線設定，將硬碟分別指定到
主要/次要模式。請參考廠商提供之 IDE 裝置文件來設定硬碟。

2-12

Serial ATA 連接器：SATA 1/ SATA2/ SATA3/ SATA4

本連接器為高速的 SATA 介面連接埠，連接器可各接一組硬碟裝置。

硬體安裝

SATA3

SATA1

SATA4

SATA2

㊟意事㊠

請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。

風扇電源連接器：CPUFAN1/ SYSFAN1/ SYSFAN2/ SYSFAN3

風扇電源連接器，是以 +12V 的電壓供電給風扇的連接器。在將電線接到連接器

時，請切記紅線是正極，務必要連接到 +12V; 而黑線是接地線，須連接到 GND。
若主機板上內建有系統硬體監控器晶片組，須使用具速度感應器設計之風扇，方能
使用 CPU 風扇控制功能。

SENS OR

+12V

GND

Cont rol

CPUFAN1

SENSOR

SYSFAN1
SYSFAN3

+12V

GND

+12V

SENSOR

GND

SYSFAN2

㊟意事㊠

1. 請上處理器之官方網站參考建議之 CPU 風扇，或洽詢經銷商選擇合適的 CPU
散熱風扇。

2. CPUFAN1 可使用 3 個針角或 4 個針角的風扇/散熱片。

3. CPUFAN1支援風扇控制功能。請於第三章 BIOS 中 HW Monitor 一節安裝

Dual Core Center 工具程式，來根據 CPU 的實際溫度，來控制 CPU 風扇的速
度。

2-13

MS-7392 主機板

機殼開啟警告連接器：JCI1

本連接器是接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統
會記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中清除本紀錄訊
息。

C
I

N

G

T

N

R

D

U

2

1

JCI1

CD-In 連接器：JCD1

本連接器是供外接音訊輸入。

GND

L

R

JCD1

TPM 連接器：JTPM1

本接頭是用來接 TPM(Trusted Platform Module)信任平台模組。欲知使用方法等詳
情，請參閱 TPM 安全平台手冊。

13
14

JTPM1

腳位訊 號 說 明 腳位訊 號 說 明

1 LCLK LPC clock 2 3V dual/3V_STB3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME#LPC Frame 14 GND Ground

1
2

2-14

硬體安裝

前置面板連接器：JFP1 / JFP2

主機板提供兩個前置面板連接器，連接到前置面板開關及 LED 指示燈。JFP1 的規格
符合 Intel® 前置面板 I/O 連接設計指南。

HDD

Reset

LED

Switch

-

-

+

+

+

Power
LED

1
2

9

JFP1

10

-

Power
Switch

JFP1 腳位定義

腳位 訊 號 說 明

1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.

Power
LED

JFP2

7
8

-

+

Speaker

1
2

+

-

JFP2 腳位定義

腳位 訊 號 說 明

1 GND Ground
2 SPK- Speaker­3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer­7 NC No connection
8 SPK+ Speaker+

2-15

MS-7392 主機板

前置面板音效連接器：JAUD1

本連接器可接到前置面板音效且該規格符合 Intel® 前置面板 I/O 連接設計指南。

9

10

1
2

JAUD1

HD 音效腳位定義

腳位 訊 號 說 明

1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle

5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2

is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected

jack detection resistor network

AC’97 音效腳位定義

腳位 訊 號 說 明

1 MIC Microphone input signal
2 GND Ground
3 MIC_PWR Microphone power
4 NC No Control
5 LINE out_R Right channel audio signal to front panel
6 NC No Control
7 NC No Control
8 Key No pin
9 LINE out_L Left channel audio signal to front panel
10 NC No Control

2-16

IEEE 1394 連接器: J1394_1(選配)

本連接器是透過另行選配的 IEEE1394 擋板，來連接 IEEE1394 裝置。

腳位定義

腳位 訊 號 腳位 訊 號

2

1

J1394_1

9

10

1 TPA+ 2 TPA­3 Ground 4 Ground
5 TPB+ 6 TPB­7 Cable power 8 Cable power
9 Key (no pin) 10 Ground

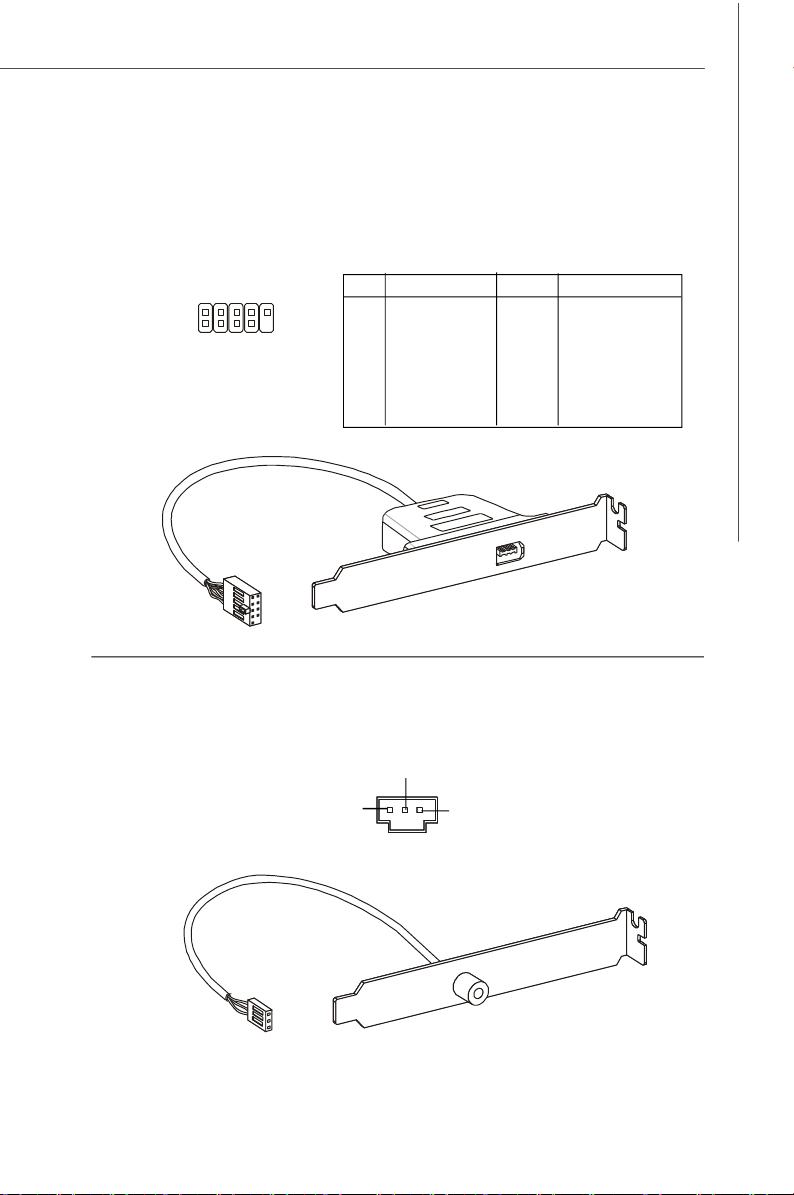

IEEE1394 擋板 (選配)

硬體安裝

S/PDIF-Out 連接器：JSP1

本連接器可接到 S/PDIF (Sony & Philip Digital Interconnect Format) 介面，來傳輸
數位音效。

SPDIF-out

GND

JSP1

VCC

S/PDIF 擋板 (選配)

2-17

MS-7392 主機板

USB 連接器：JUSB1/ JUSB2

本連接器規格符合 Intel

碟、數位相機、MP3 播放器、㊞表機、數據機等相關週邊裝置。

2
1

JUSB1

JUSB2

®

I/O 連接設計指南，適用於高速 USB 介面，例如: USB 硬

腳位定義

10

9

腳位訊 號 腳位訊 號

1 VCC 2 VCC
3 USB0- 4 USB1­5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC

USB 2.0 支架

(選配)

㊟意事㊠

請注意 VCC 及 GND 的針腳位置須正確連接，以免造成損壞。

2-18

硬體安裝

跳線

清除 CMOS 跳線：JBAT1

主機板上有個內建的 CMOS RAM，是利用外接電池，來保存系統設定。CMOS
RAM 可讓系統在每次開機時，自動開啟作業系統。請設定跳線來清除系統設定。

1

清除設定

3

1

JBAT1

1 3

保留設定

㊟意事㊠

系統關閉時，請將 2-3 腳位短路，以清除 CMOS 資料，然後再回到 1-2 腳位短路
的狀態。請避免在系統開機的狀態下，進行 CMOS 資料清除，否則可能導致主機
板受損。

硬體超頻 FSB 跳線：JFSB1/ JFSB2

您可藉更改 JB1, JB2 跳線，超頻 FSB 來增加處理器頻率。請依下列指示設定 FSB。

JFSB1
JFSB2

1 3

1 3 1 31 3

200 MHz
(預設值)

266 MHz 333 MHz

㊟意事㊠

1. 在更改跳線前，請務必先確認關機。

2. 若要支援 FSB400 的處理器，請透過 BIOS 超頻。

2-19

MS-7392 主機板

插槽

PCI Express 插槽

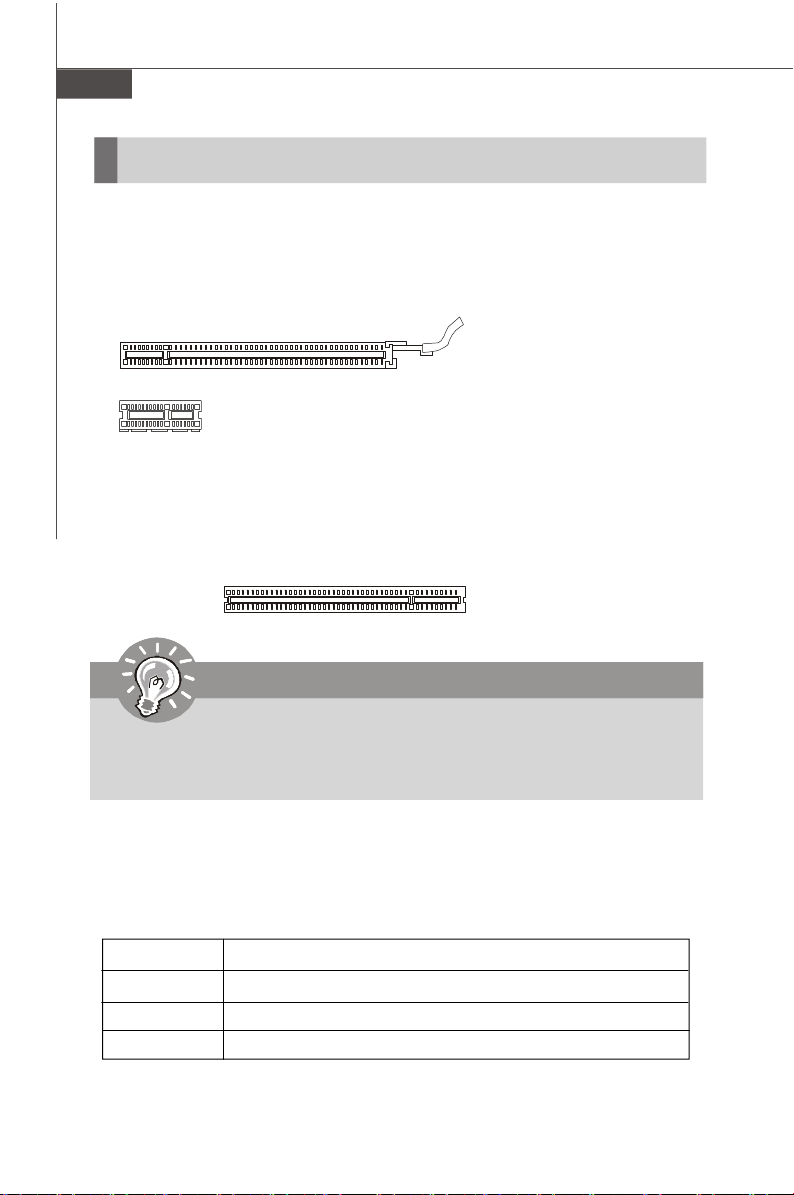

PCI Express 插槽支援 PCI Express 介面擴充卡。
PCI Express x16 支援高達每秒 4.0 GB 傳輸速率。
PCI Express x1 支援高達每秒 250 MB 傳輸速率。

PCI Express x16 插槽

PCI Express x1 插槽

PCI (Peripheral Component Interconnect) 插槽

本插槽支援網卡、SCSI 卡、USB 卡及其它與 PCI 規格相容的各類擴充卡。

32-bit PCI 插 槽

㊟意事㊠

在安裝或移除擴充卡時，請先確認電源已拔除。另外，請詳讀擴充卡的使用說明，
確認在使用擴充卡時所需變更如跨接器、開關或 BIOS 設定等硬軟體設定。

PCI 的㆗斷要求

IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號至微
處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排的腳位，如下表所
示：

Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

2-20

BIOS 設定

第㆔章

BIOS 設定

本章節提供關於BIOS設定程式的資訊，讓您將系
統效能最佳化。如有下列狀況，請執行此BIOS設
定程式:

² 系統開機時出現錯誤訊息，並要求執行BIOS設

定程式。

² 使用者欲改變BIOS預設值，另作個人化設定。

3-1

MS-7392 主機板

進入設定

開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上時，
請按下<DEL>鍵進入設定程式。

Press DEL to enter SETUP

若以上訊息在您反應前就已消失，而您仍需進入設定時，請重新開機，或按下
RESET 按鈕。亦可同時按下 <Ctrl>、<Alt> 及 <Delete> 鍵來重新開機。

㊟意事㊠

1. 為得到最佳效能，我們會持續更新 BIOS 的內容和項目。 因此，本章所描述的
內容，可能和實際主機板上的所見的 BIOS 內容有所出入。本章中所提及的設定
項目僅供參考。

2. 開機後，進入 BIOS 設定，會在第一行顯示如下訊息:

A7392IMS V2.0 071307

第一個字元 ............ A 表示此程式是由 AMI

公司設計; P 為 PHOENIX® 公司設計

第二~五字元 .......... 表本主機板型號

第六字元 ................ I 表示 Intel 晶片; N 表 NVIDIA 晶片; V 是 VIA 晶片

第七~八字元 .......... MS 表示一般客戶

V2.0.......................... 表 BIOS 版本

071307..................... 表 BIOS 發行日期

®

公司設計; W 為 AWARD

®

3-2

BIOS 設定

控制鍵

< ↑> 移到上一項
<¯> 移到下一項
<¬> 移到左項
<®> 移到右項

<Enter> 選取該項 目
<Esc> 跳至 Exit 功能選單，或從子選單回到主選單
<+/PU> 增加或改變數值
<-/PD> 減少或改變數值
<F6> 載入最佳預設值
<F10> 儲存所有CMOS 變更並離開

操作說明

在進入設定程式後，首先出現主選單。

主選單

主選單顯示 BIOS 支援的設定類別。請使用方向鍵(↑↓)來選擇項目。螢幕下方會顯
示反白設定功能的線上說明。

子選單

看到如右圖的指標出現，表示仍有相關設定的子選單
於其下可供選擇。

請使用上↑下↓箭頭來選取欄位，並按<Enter>，叫出
該子選單。然後用控制鍵，於子選單中輸入數值及移
動欄位。若要回到主目錄，只需按下<Esc>即可。

㆒般求助 <F1>

BIOS 設定程式提供一般求助的畫面，你可於任何選單中，按下<F1>叫出。求助畫
面會列出反白欄位的可用選項及按鍵，供您選擇。按<Esc>，即可跳出求助視窗。

3-3

MS-7392 主機板

主選單

Standard CMOS Features（標準 CMOS 功能）

本選單設定基本的系統組態，例如時間、日期等。

Advanced BIOS Features（進階 BIOS 功能）

本選單設定 AMI® 特殊的進階功能選項。

Integrated Peripherals（整合型週邊）

本選單設定整合型週邊裝置。

Power Management Setup（電源管理設定）

本選單設定電源管理。

PnP/PCI Configurations（PnP/ PCI 設定）

若系統支援 PnP/ PCI，就會出現本項。

H/W Monitor

本選單可顯示電腦的現狀。

Frequency/ Voltage Control（頻率/電壓控制）

使用本選單指定頻率、電壓控制及超頻設定。

Load Fail-Safe Defaults（載入安全預設值）

使用本選單載入BIOS的出廠預設值，以獲得最穩定的系統作業。

3-4

Load Optimized Defaults（載入最佳預設值）

使用本選單載入 BIOS 的最佳預設值，以獲得最理想的系統效能。

BIOS Setting Password（設定 BIOS 密碼）

使用本選單設定 BIOS 密碼。

Save & Exit Setup（儲存並離開設定）

將變更儲存到 CMOS，並離開設定。

Exit Without Saving（離開但不儲存）

放棄所有變更，並離開設定。

BIOS 設定

3-5

MS-7392 主機板

標準 CMOS 功能

在標準 CMOS 功能選單中，涵蓋數個基本設定項目。請利用方向鍵，將您要變更的
項目反白，再以 <PgUp> 或 <PgDn>，來變更每個項目的設定值。

Date (MM:DD:YY)（㈰期-㈰:㈪:年）

本項可將系統設定成您所希望的日期(通常為目前的日期)。格式為<星期>、<月>、
<日>、<年>。

[day] 從星期日到星期六，由 BIOS 判斷(唯讀格式)
[month] 一月到十二月
[date] 利用數字鍵輸入 1 至 31 的日期
[year] 可自行設定年份

Time (HH:MM:SS)（時間-時:分:秒）

此項可將系統設為您想設的時間(通常為目前的時間)。格式為<時>、<分>、<秒>。

IDE Primary Master/ Slave, SATA 1~4

按下<Enter>鍵，即可進入以下子選單。

3-6

BIOS 設定

Device/ Vender/ Size(裝置/經銷商/容量)

本項顯示已連接到 IDE/ SATA/ E-SATA 裝置的訊息。

LBA/ Large Mode (LBA/ Large 模式)

本項用以開啟或關閉 LBA 模式(邏輯區塊定址模式，硬碟中邏輯區塊的大小)。
若裝置支援該功能，請設為自動[Auto]。反之，請設為關閉[Disabled]。

DMA Mode (DMA 模式)

本項選擇 DMA(記憶體直接存取)模式。

Hard Disk S.M.A.R.T.（硬碟 S.M.A.R.T. 功能）

本項用來開啟硬碟的 S.M.A.R.T.功能(自動監控分析與報告技術)。S.M.A.R.T.工
具，用以監控硬碟狀態，防止硬碟故障。本功能可讓您在硬碟發生故障前，先

將資料從硬碟移至安全的位置。

㊟意事㊠

將硬碟裝置接到主機板上的 IDE/ SATA 連接器時，IDE Primary Master/ Slave,
SATA 1~4 等選項會出現。

Floppy A（軟碟機 A）

本項設定安裝之軟碟機類型。

3-7

MS-7392 主機板

System Information（系統㈾訊）

按下 <Enter> 鍵，即可進入以下子選單。

本項顯示 CPU 訊息、BIOS 版本以及系統記憶體狀態(唯讀)。

3-8

進階 BIOS 功能

Full Screen Logo Display（全螢幕商標圖示）

本項可開啟或關閉畫面上顯示的標誌。設定選項:

[Enabled] 開機時以全螢幕顯示靜態影像(標誌)
[Disabled] 開機時顯示 POST 訊息

BIOS 設定

Quick Booting（快速開啟）

本項設為開啟[Enabled]，讓系統在 10 秒內完成開機，因系統會跳過部份檢查項
目。

Boot Up Num-Lock LED （啟動 NumLock 燈號）

本項可設定系統開機時 Num Lock 的狀態。設為[On]，則開機時，會一併啟動 Num
Lock。設為[Off]，則可利用數字盤上的方向鍵。

IOAPIC Function ( IOAPIC ㆗斷模式)

本項開啟或關閉進階可程式中斷控制器 (Advanced Programmable Interrupt
Controller)。APIC用於排序和管理 PC 中各種裝置的IRQ。由於與PC2001規格相容，
本系統可在APIC模式執行。開啟APIC模式讓系統擴展有效IRQ資源。

MPS Table Version（MPS 版本）

本項設定系統將使用何種 MPS (多處理器規範)版本。您須選擇作業系統所支援的
MPS 版本。有關作業系統適用之版本，請洽經銷商。

3-9

MS-7392 主機板

CPU Feature（處理器 功能）

按下<Enter>鍵，進入下列子選單。

Hyper-Threading Function (超執行緒功能)

當處理器使用超執行緒功能時，可增加並提升效能。本技術可於一顆實體的處
理器上，偵測到二個虛擬處理器，並同時執行兩個執行緒。若關閉本功能，處
理器只會使用一個核心來運作。若作業系統不支援，請設為關閉以免系統不

穩。

Execute Bit Support（支援病毒防護技術)

英特爾的這項功能可保護記憶體緩衝區溢位，避免病毒擴散。本功能在處理器
分類記憶體中可執行與不可執行應用程式碼之處。在病毒試著於緩衝區內置入
病毒碼時，處理器即可關閉該碼執行以免病毒擴散。

Set Limit CPUID MaxVal to 3

本設定針對處理器於較舊的作業系統中限制速度。

Chipset Feature（晶片功能）

按下<Enter>鍵，進入下列子選單。

HPET（高精度事件計時器）

本項 HPET (High Precision Event Timer)是晶片內的元件。開啟本項可透過各
種 ACPI 另外因本項可擴充系統容量及準確性，因此改善系統效能。

Boot Sequence（開機順序）

按下<Enter>鍵，即可進入以下子選單。

3-10

BIOS 設定

1st / 2nd / 3rd Boot Device （第㆒/第㆓/第㆔個開機裝置）

本項設定 BIOS 要載入磁碟作業系統開機裝置的順序。

Boot From Other Device（其它開機裝置）

將本項設為[Yes]「是」，可讓系統在由第一/第二個/第三個開機裝置失敗
時，試著從其他裝置開機。

Trusted Computing（可信賴計算）

按下<Enter>鍵，即可進入以下子選單。

TCG/ TPM SUPPORT（支援 TCG/TPM）

本項設定是否支援Trusted Computing Group/Trusted Platform Module(TCG/
TPM) 功能。設定選項: 是[Yes]、否[No]。

Execute TPM Command（執行 TPM 指令）

本項用來開啟或關閉 TPM 安全晶片。設定選項: 維持原狀[Don’t change]、關
閉[Disabled]、開啟[Enabled]。

Clearing the TPM（清除 TPM 訊息）

本項清除存在 TPM 安全晶片內的使用者訊息。按<Enter>，會出現警告訊息確
認要清除訊息。以左右鍵選擇確認[OK]或取消[Cancel]，再按<Enter>確認即

可。

TPM Enable/ Disable Status（TPM 支援狀態)

本項無法設定。

TPM Owner Status（TPM 所㈲者狀態）

本項無法設定。

3-11

MS-7392 主機板

整合型週邊

USB Controller（USB 控制器)

本項開啟或關閉內建的 USB 控制器。

USB Device Legacy Support (支援舊式 USB 裝置)

需於作業系統，使用 USB 介面的裝置，請設為開啟[Enabled]。

Onboard LAN Controller (內建 LAN 控制器)

本項開啟或關閉內建的 LAN 控制器。

LAN Option ROM (LAN 選㊠ ROM)

本項設定開機時是否喚起 LAN 控制器的開機 ROM。

HD Audio Controller（音效控制器）

本項開啟或關閉內建音效控制器。

On-Chip ATA Devices (內建 ATA 裝置)

按下<Enter>鍵，即可進入以下子選單。

3-12

On-Chip IDE Controller (內建 IDE 控制器)

本項開啟或關閉 IDE 控制器。

PCI IDE BusMaster （PCI IDE 匯流排主控裝置）

本項於 PCI 匯流排讀或寫到 IDE 硬碟時，開啟或關閉 BIOS 的功能。

On-Chip SATA Controller (內建 SATA 控制器)

本項開啟或關閉 SATA 控制器。

RAID mode（RAID 模式）

本項開啟 SATA 硬碟中的 RAID 功能。

I/O Devices（I/O 裝置）

按下<Enter>鍵，即可進入以下子選單。

COM Port 1 (第㆒個序列埠）

選定一個記憶空間位址及對應的中斷向量給第一個序列埠。

Parallel Port（平行埠）

本項設定平行埠。

Parallel Port Mode（平行埠模式）

本項選擇平行埠模式。

BIOS 設定

3-13

MS-7392 主機板

電源管理設定

㊟意事㊠

本節所描述關於 S3 的設定，只在主機板 BIOS 支援 S3 休眠模式時才會出現。

ACPI Function(ACPI 功能）

本項可開啟 ACPI (進階配置與電源管理介面)功能。若您是使用 Windows 2000/XP
等支援 ACPI 的作業系統，請設為開啟[Enabled]。

ACPI Standby State (ACPI 待機狀態）

本項指定 ACPI 使用的待機狀態。若作業系統是 Windows 2000/XP 等支援 ACPI，
請於本項設定為 S1 (POS) 或是 S3 (STR) 以進入待機 (Standby) 模式。設定選項:

[S1] S1 休眠模式是一種低耗電狀態。在此狀態中，不會損失任

[S3] S3 休眠模式是一種耗電更低的狀態。在其他硬體組件關

何系統內容(CPU 或晶片組)，且硬體維持所有系統內容。

閉以省電的同時，系統配置與開啟的應用程式或檔案的資

訊，會被儲存到維持開啟狀態的主記憶體。儲存在記憶體
內的資訊在「喚醒」事件出現時，則會被載入到系統內。

3-14

BIOS 設定

Suspend Time Out (Minute)（CPU 電源暫停模式）

本項所設定的時間中，未偵測到任何系統活動，則除CPU外，所有裝置均會關閉

Power Button Function（電源按鈕功能）

本項設定電源按鈕的功能。設定值有:

[Power On/Off] 該鈕作用同一般的電源開啟或關閉。
[Suspend] 在按下該鈕時，電腦會進入暫停或休眠模式，但按住超

過 4 秒鐘，則電腦會關閉。

Restore On AC Power Loss（AC 電源㆗斷後恢復）

本項設定當系統斷電或不正常中斷後，當電源恢復時系統是否重新開機。設定值
為:

[Off] 電腦維持關機狀態。
[On] 電腦維持開機狀態。
[Last State] 回復中斷前之系統狀態。

Wake Up Event Setup（喚醒功能）

按下<Enter>鍵，即可進入以下子選單。

。

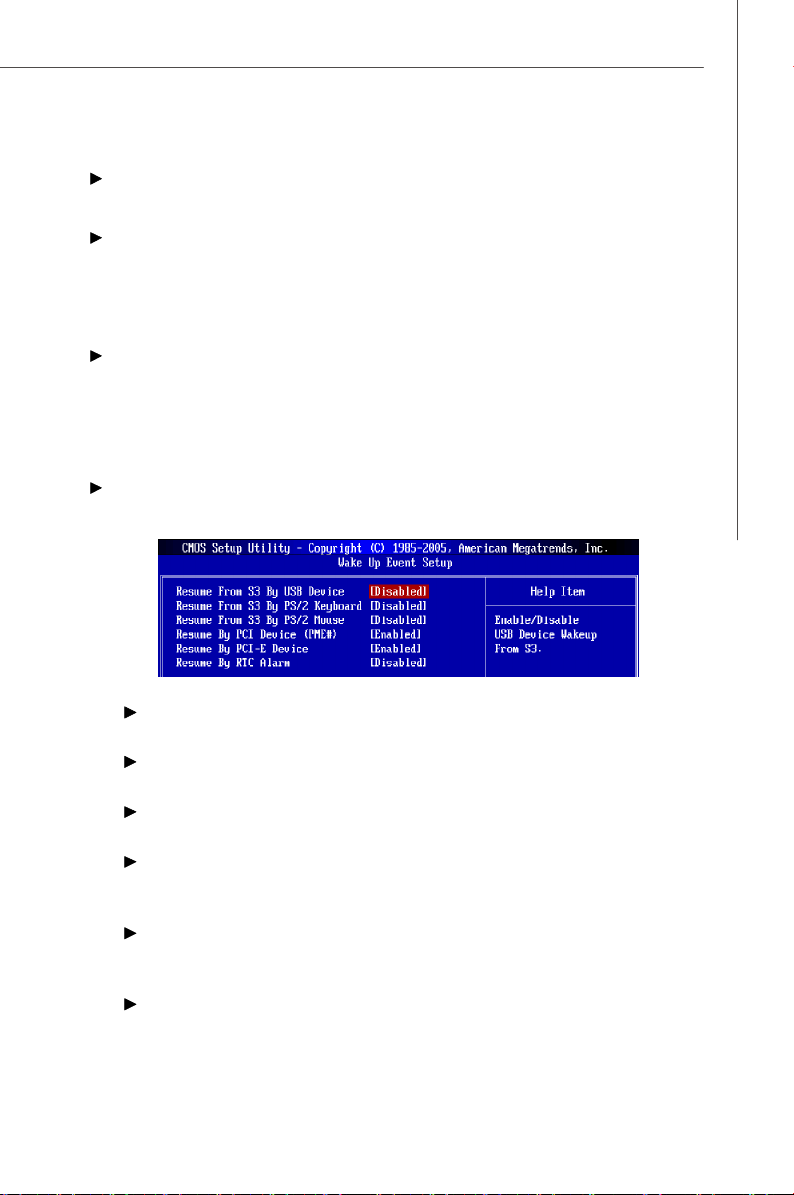

Resume From S3 By USB Device（由 USB 裝置喚醒）

本項將系統從 S3 (Suspend to RAM) 休眠狀態中喚醒。

Resume From S3 By PS/2 Keyboard（由 PS/2 鍵盤喚醒）

本項設定系統是否由偵測到鍵盤訊號來由省電模式中喚醒。

Resume From S3 By PS/2 Mouse（由 PS/2 滑鼠喚醒）

本項設定系統是否由偵測到滑鼠訊號來由省電模式中喚醒。

Resume By PCI Device (PME#) (由 PCI 裝置回復)(PME#)

本項設為開啟[Enabled]，可透過任何 PME 事件來讓系統由省電待機模式中喚
醒。

Resume By PCI-E Device (由 PCI-E 裝置喚醒)

本項設定為開啟[Enabled]，則可透過在 PCI-E 裝置上的任何事件，將系統自省
電待機模式喚醒。

Resume By RTC Alarm （RTC 定時喚醒）

本項開啟或關閉系統於指定的時間或日期開機的功能。

3-15

MS-7392 主機板

PnP/ PCI 設定

本節提供 PCI 匯流系統和 PnP (Plug&Play) 的組態說明。PCI (Peripheral Component
Interconnect) 是可讓 I/O 裝置在與其特殊元件進行傳輸時，以接近 CPU本身所使用

之速度運作的系統。因本節涵蓋許多技術性的選項，故強烈建議您，若非極具經驗
的使用者，請勿任意更改預設值。

Primary Graphic’s Adapter（主要顯示裝置）

本項指定開機時，以哪張顯卡為主要的顯示裝置，

PCI Latency Timer（PCI 延遲時間）

本項設定每個PCI裝置佔用匯流排的時間。當設定的時間越長，每個PCI裝置，就可
以有較長時間傳送資料，而PCI的有效頻寬就會增加。為達更佳的PCI效能，請將本
欄位設為較高數值。

PCI Slot1/2/3 IRQ

本項是為每個 PCI 插槽，指定一個 IRQ 值。

3-16

BIOS 設定

IRQ Resource Setup（IRQ ㈾源設定）

按下 <Enter> 鍵，即可進入以下子選單。

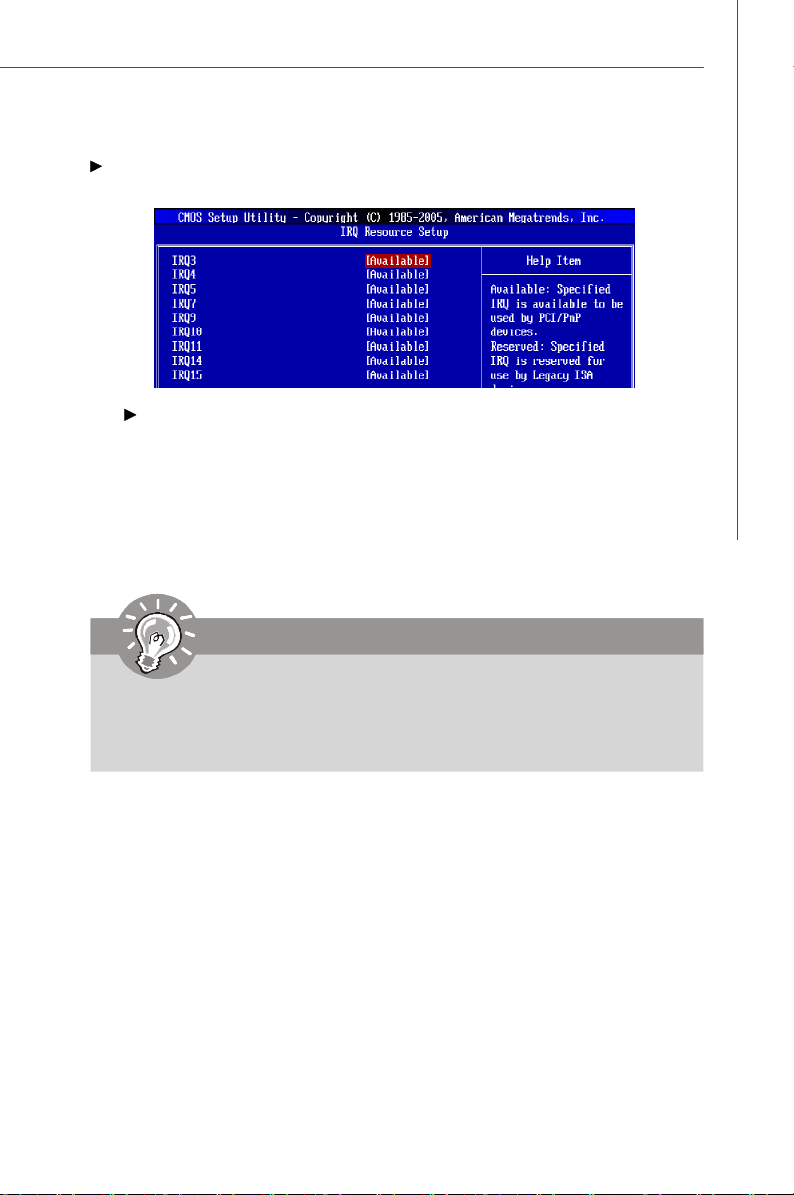

IRQ3/4/5/7/9/10/11/14/15

這些選項指定佔用特定 IRQ 的匯流排。本設定決定 AMI BIOS 是否應將該 IRQ
值，從可使用的 IRQ 位址中，移到由系統 BIOS 設定的裝置。可用的 IRQ 位址
是由讀取 ESCD NVRAM 來決定。若須將更多的 IRQ 從位址中移除時，使用者
可設為保留 [Reserved]， 以保留該 IRQ。內建的 I/O 是由 AMI BIOS 配置。所

有被內建 I/O 使用的 IRQ 均被設定為 [Available]。若所有的 IRQ 都被設定為
[Reserved]，且 IRQ14/15 被配置到內建的 PCI IDE 的話，那麼 IRQ9 仍可被
PCI 及 PnP 裝置所使用。

㊟意事㊠

IRQ (中斷要求) 線路，是分配給 I/O 裝置的系統資源。在 I/O 裝置要取得作業系
統時控制權時，會產生一個 IRQ 訊號。作業系統在收到訊號後，系統會自行中斷
以執行 I/O 裝置的指令。

3-17

MS-7392 主機板

H/W Monitor

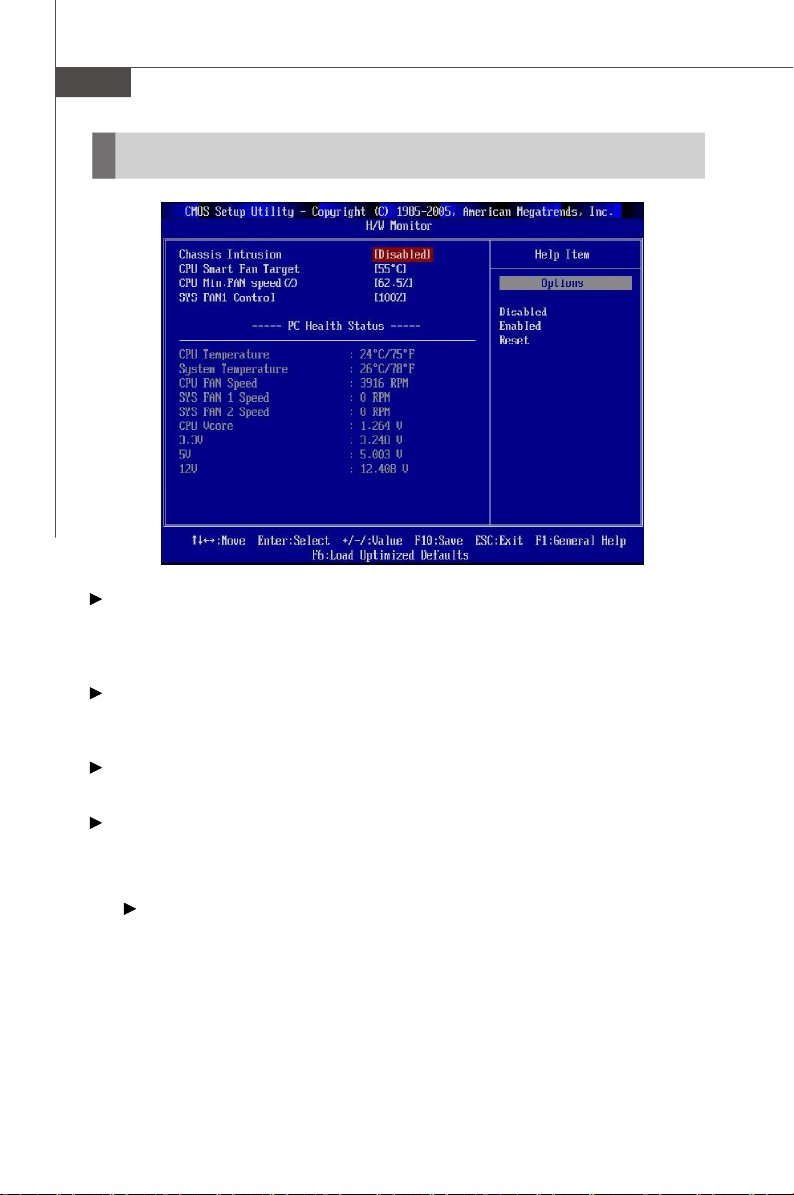

Chassis Intrusion（機殼開啟警告開關）

本項設定開啟或關閉，在機殼打開時，紀錄機殼入侵狀態並發出警告訊息的功能。
如要清除警告訊息，請設為重設[Reset]，本欄位的設定值，稍後會自動恢復成開啟

[Enabled]。

CPU Smart Fan Target（智慧型風扇指定溫度值）

本主機板提供智慧型風扇系統，可依目前溫度自動控制風扇轉速，將溫度控制於特
定範圍。

CPU Min. FAN speed(%) ( CPU 最小風扇速度）

本項設定處理器風扇最小速限百分比。

SYS FAN1 Control ( SYS FAN1 控制）

本項設定設 SYS FAN 1 風扇速限百分比。

--PC Health Status（PC 狀態）--

CPU/System Temperature, CPU FAN/ SYS FAN 1/ 2 Speed, CPU Vcore,

3.3V, 5V, 12V

上述欄位顯示目前如 CPU 電壓、溫度及所有風扇的轉速等所監控的硬體設備
及零組件的狀況。

3-18

頻率/電壓控制

BIOS 設定

㊟意事㊠

除非對晶片組功能非常熟悉，否則請勿任意變更設定。

Current CPU / DRAM Frequency（目前 CPU / DRAM 頻率）

上述選項顯示 CPU 時脈及記憶體速度等。唯讀。

D.O.T Control ( D.O.T 控制)

動態超頻技術是可自動超頻的功能，是微星科技新一代的 CoreCell
技術於設計之初便考量要自動偵測 CPU 執行程式的負載，再依其負載自動調整最

佳的頻率時脈。當主機板偵測到 CPU 正在執行程式時，會自動加快速度，以期更
順暢及更快速地完成。反之，在 CPU 處於暫時擱置或低負載時，會回復原來設定
速度。通常，動態超頻技術可提昇系統的性能，但大多是在使用者需執行大量的

3D 運算、影像處理時才會用得到此技術。設定選項:

TM

核心技術。該

3-19

MS-7392 主機板

[Disabled] 關閉動態超頻技術。
[Private] 第一級超頻，約增加 1% 頻率。
[Sergeant] 第二級超頻，約增加 3% 頻率。
[Captain] 第三級超頻，約增加 5% 頻率。
[Colonel] 第四級超頻，約增加 7% 頻率。
[General] 第五級超頻，約增加 10% 頻率。
[Commander] 第六級超頻，約增加 15% 頻率。

㊟意事㊠

即使動態超頻較手動超頻穩定，但基本上仍有其風險性。建議先行確認 CPU 能超
頻至多大的負載。若是發現 PC 不穩或一直重開機，最好關閉本功能或降低超頻的
層次。若要手動操作超頻，請先關閉動態超頻功能。

Intel EIST（Intel

本技術依電腦使用電池或接 AC 交流電源的情況，來設定微處理器的效能表現。本
項在安裝支援 Intel

®

SpeedStep™ 節電技術）

®

SpeedStep 技術的 CPU 才會顯示。

Adjust CPU FSB Frequency（調整 CPU 外頻)

本項設定 CPU 前端匯流排的頻率(以 MHz 計)。

Adjusted CPU Frequency （調整後的 CPU 頻率)

本項顯示調整後的 CPU 頻率。(唯讀)

Advance DRAM Configuration（進階 DRAM 設定）

按下<Enter>鍵，即可進入以下子選單。

3-20

BIOS 設定

Configure DRAM Timing by SPD（由 SPD 來配置 DRAM 時序）

設為開啟[Enabled] 時，自動由 BIOS 依 SPD EEPROM 上的組態，來設定
DRAM CAS# Latency 設定。

DRAM CAS# Latency（DRAM CAS# 延遲）

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項控制行位
址信號(CAS)延遲，也就是在 SDRAM 接收指令後，開始進行讀取前的延遲時

間(以時脈計)。

DRAM RAS# to CAS# Delay（DRAM RAS# 到 CAS# 延遲）

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。在 DRAM 重
置時，列和欄位址是分開處理的。本項設定列位址 (RAS)到行位址 (CAS) 和訊

號之間的延遲時間。時序數越少，DRAM的效能越好。

DRAM RAS# Precharge

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項控制列
位址(RAS)預充電的時脈。若無足夠時間，讓列位址在 DRAM 更新之前預充
電，更新可能會不完全，而且 DRAM 可能漏失資料。本項僅適用於系統安裝
同步動態隨機存取記憶體時。

DRAM RAS# Activate to Precharge

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項控制列
位址(RAS)預充電的時脈。若無足夠時間，讓列位址在 DRAM 更新之前預充
電，更新可能會不完全，而且 DRAM 可能漏失資料。本項僅適用於系統安裝
同步動態隨機存取記憶體時。

DRAM TRFC

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項決定
RFC 由記憶體讀取及寫入記憶體所需時間。

DRAM TWR

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項指定從
整個有效的寫入過程到記憶體預充電之間的延遲時脈，是為確保預充電前，寫

入緩衝區的資料能確實寫入記憶體。

DRAM TWTR

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項是寫入
資料脈衝結束到列讀取指令開始間的最短時間。輸出入閘道會先驅動感覺放大
器，再開始讀取指令。

DRAM TRRD

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。本項設定不
同記憶體間(active-to-active) 的延遲時脈。讀取到預充電間的間隔時間。

DRAM TRTP

由 SPD 來配置 DRAM 時序設為關閉[Disabled]，可調整本欄位。讀取到預充
電間的間隔時間。

FSB/Memory Ratio（FSB /記憶體 Ratio）

本項可調整記憶體 FSB/Ratio。

3-21

MS-7392 主機板

Adjusted DDR Memory Frequency（調整後記憶體頻率）

本項顯示調整後的記憶體頻率。唯讀。

Adjust PCI-E Frequency（調整 PCI-E 頻率)

本項設定 PCI-Express 時脈頻率(MHz)。

Auto Disable DIMM/ PCI Frequency（㉂動關閉記憶體/ PCI 頻率）

設為開啟[Enabled]，則系統會從未使用的記憶體及 PCI 插槽移除(關閉)時脈以減少
電磁波干擾 (EMI)。

CPU Voltage（CPU 電壓）

本項增加 CPU 電壓。

Memory Voltage（記憶體電壓）

調整記憶體電壓可加快記憶體速度。

NB Voltage（北橋電壓）

自動調整的北橋晶片電壓。

VTT FSB Voltage（FSB VTT 電壓）

本項設定 FSB VTT 電壓。

SB I/O Power（南橋 I/O 電壓）

自動調整南橋晶片 I/O 電壓。

SB Core Power（南橋核心電壓）

自動調整南橋核心電壓。

Spread Spectrum（頻譜擴散）

主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾

(EMI)。頻譜擴散功能，可藉由調節脈衝以減少EMI的問題。若無電磁波干擾的問
題，請設為關閉，以達較佳的系統穩定性及效能。若要符合EMI規範，請選擇開

啟，以減少電磁波。切記，如需進行超頻，請務必將本功能關閉，因為即使是些微
的劇波，均足以引起時脈速度的增快，進而使超頻中的處理器被鎖定。

㊟意事㊠

1. 若無電磁波干擾的問題，請設定為「關閉」[Disabled] ，以達到較佳的系統穩
定和效能。但若要減少電磁波以符合規範，請設為符合頻譜擴散該項的數值。

2. 頻譜擴散的數值越大，可減少越多電磁波，但相對系統就越不穩定。欲知頻譜
擴散適當數值，請查詢當地規範。

3. 要執行超頻，請務必關閉頻譜擴散功能。因為即使是些微的劇波，均足以引起
時脈速度的增快，進而使超頻中的處理器被鎖定。

3-22

BIOS 設定

載入安全/最佳預設值

選單上的這二個選項，可將 BIOS 程式的設定值，恢復成預設的安全或最佳設定
值。最佳化預設值 (Optimized Defaults)，是主機板廠商為了讓主機板達到最佳效
能，所設定的預設值。安全 (Fail-Safe) 預設值，則是 BIOS 廠商，為主機板的穩定

性，所設定的預設值。

選擇 Load Fail-Safe Defaults 時，會出現下面的訊息:

選擇 [OK]，再按<Enter>，即可載入預設的 BIOS 值，讓系統以最小且最穩定的效能
狀態下運作。

選擇 Load Optimized Defaults 時，螢幕上會出現下列訊息:

選擇 [OK]，再按<Enter>，即可載入出廠時設定的預設值，提供最佳的系統效能。

3-23

MS-7392 主機板

設定 BIOS 密碼

選擇這個功能，會出現下面的訊息:

在此輸入密碼，最多六個字元長，並按下<Enter>。本密碼會蓋掉先前所設的任何

密碼。接下來會有個提示，要您確認密碼，請再重輸入一次，按下<Enter>，或按
<Esc>，放棄剛輸入的密碼。

要清除密碼，只需在看到提示，要求輸入密碼時，按<Enter>，就會跳出告知密碼
已清除的提示。既然密碼已清除，則再開機或進入BIOS時，就不用輸入任何密碼。

密碼若已設定時，那麼每次進入BIOS，都會要求輸入密碼。旨在防止未授權的人，
來改變系統的任一設定。

3-24

Dual Core Center

附錄 A：

Dual Core Center

Dual Core Center 是微星科技傾力所研發之實用工具，
讓使用者於 Windows 作業系統來監控或設定微星主

機板及顯卡的 CPU/GPU 時脈、電壓、風扇速度及溫
度等。

在您安裝前，請先確認系統達下列需求:

1. 支援PCI Express 插槽的 Intel Pentium4/ Celeron,
AMD Athlon XP/ Sempron 或更高等級的處理器

2. 256MB 記憶體

3.供軟體安裝用的光碟機

4. Windows XP 作業系統

5. DotNet Frame Work 2.0

A-1

MS-7392 主機板

開啟 Dual Core Center

在安裝 Dual Core Center 後(程式放置於主機板隨附設定光碟內，路徑:Utility -->
MSI Utility --> Dual Core Center)，該程式在工作列會有 圖示，桌面上有下列圖

示，以及開始功能表亦有程式捷徑，您可任選其一來開啟 Dual Core Center。

工作列上的捷徑

㊟意事㊠

Dual Core Center 功能僅供參考。

A-2

開始功能表中的捷徑

(圖示:開始-->所有程式-->MSI-->
DualCoreCenter-->DualCoreCenter)

Dual Core Center

主選單

開始使用本程式前，須先安裝微星 V044 顯卡(V044 顯卡須以8.26 或以上版本
的驅動程式)/ V046 或V060 顯卡方能啟動本程式之完整功能。若安裝他牌顯

卡，則僅能開啟主機板硬體狀態部份。

簡介：

點選上圖任一圖示，進入子選單以設定或執行該功能。

MB

按下本鈕，以了解主機板CPU目前溫度、FSB及時脈。

顯卡 (VGA)

按下本鈕，以了解顯卡GPU目前溫度、GPU時脈及記憶體時脈。

動態超頻技術 (DOT)

按下本鈕，以開啟或關閉動態超頻技術。

A-3

MS-7392 主機板

AV /遊戲 /辦公室 /超靜肅 /超降溫 (AV/ Game/ Office/ Silence/ Cool)

微星依環境的不同，提供五種熱門設定。該設定均為因應各種環境之最佳
數據。請依需求選擇。

㊟意事㊠

為達系統最佳效能，請先選擇平滑或銳利模式，再點選環境鈕。

銳利模式

時脈 (Clock)

本選單可調整及監控主機板及顯卡之時脈。

電壓 (Voltage)

本子選單可調整及監控主機板及顯卡之電壓。

風扇速度 (FAN Speed)

本子選單可調整及監控主機板及顯卡之風扇速度。

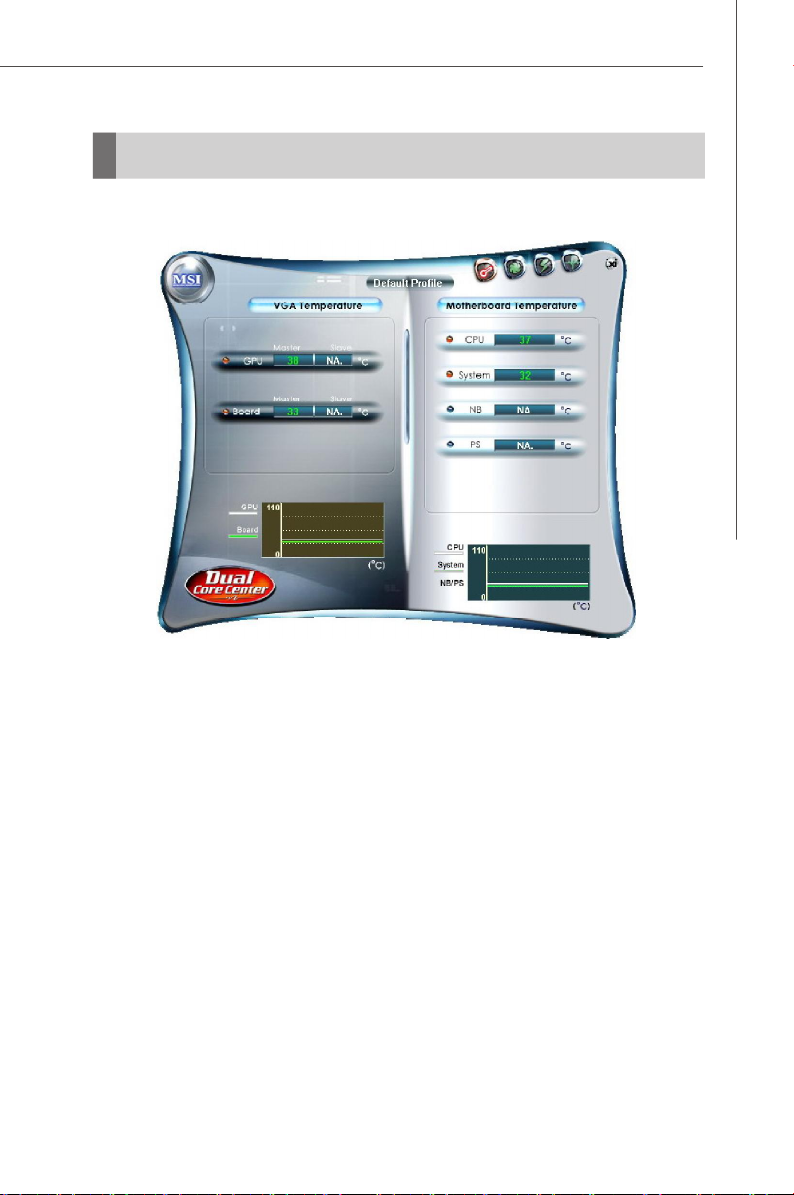

溫度 (Temperature)

本子選單可調整及監控主機板及顯卡之溫度。

使用者㉂訂 (User Profile)

本子選單可依需求設定並儲存時脈、電壓及風扇速度的數值。最多可設三
種可供使用。

平滑模式

㊟意事㊠

按下 圖示，則時脈、電壓、風扇及溫度鈕均會於該圖示旁出現。

A-4

Dual Core Center

DOT (動態超頻管理員)

動態超頻技術為自動超頻的功能，涵蓋於 MSI 微星科技最新研發的 Dual
CoreCenter 控制介面技術內。動態超頻是偵測 CPU/GPU 執行程式時的負載，以及

可自動超頻的能力。在主機板偵測到 CPU 負載超出預設限值一段時間後，會自動
地加快 CPU、風扇及電壓，讓系統跑得更順暢。而在顯卡偵測到 GPU 負載超出預
設限值後，亦會加快 GPU、記憶體、風扇及電壓，以使系統執行更為流暢。若

CPU/GPU 暫時性的擱置或在低負載時，則會回復為預設值。通常動態超頻技術只
在電腦執行 3D 遊戲、影像處理等需大量運算資料時才會用到，因此時主機板及顯

卡需加速提昇系統的整體性能。

按 DOT 速率鈕，會出現提高速率 及降低速率鈕 ，要選 DOT 等級請按 DOT
鈕 來套用 DOT 功能。

DOT 提高FSB 速率鈕

DOT 降低FSB 速率鈕

㊟意事㊠

即使動態超頻較手動超頻穩定，但仍具風險性。建議先行確認 CPU 能超頻至
多大的負載。若發現 PC 不穩或一直重新開機，建議關閉本功能，或向下降低
超頻的層次。若要手動設定超頻，請勿套用動態超頻技術。

A-5

MS-7392 主機板

時脈

在時脈子選單中，會出現系統的時脈狀態(包括主機板的 FSB/ CPU 時脈及顯卡的

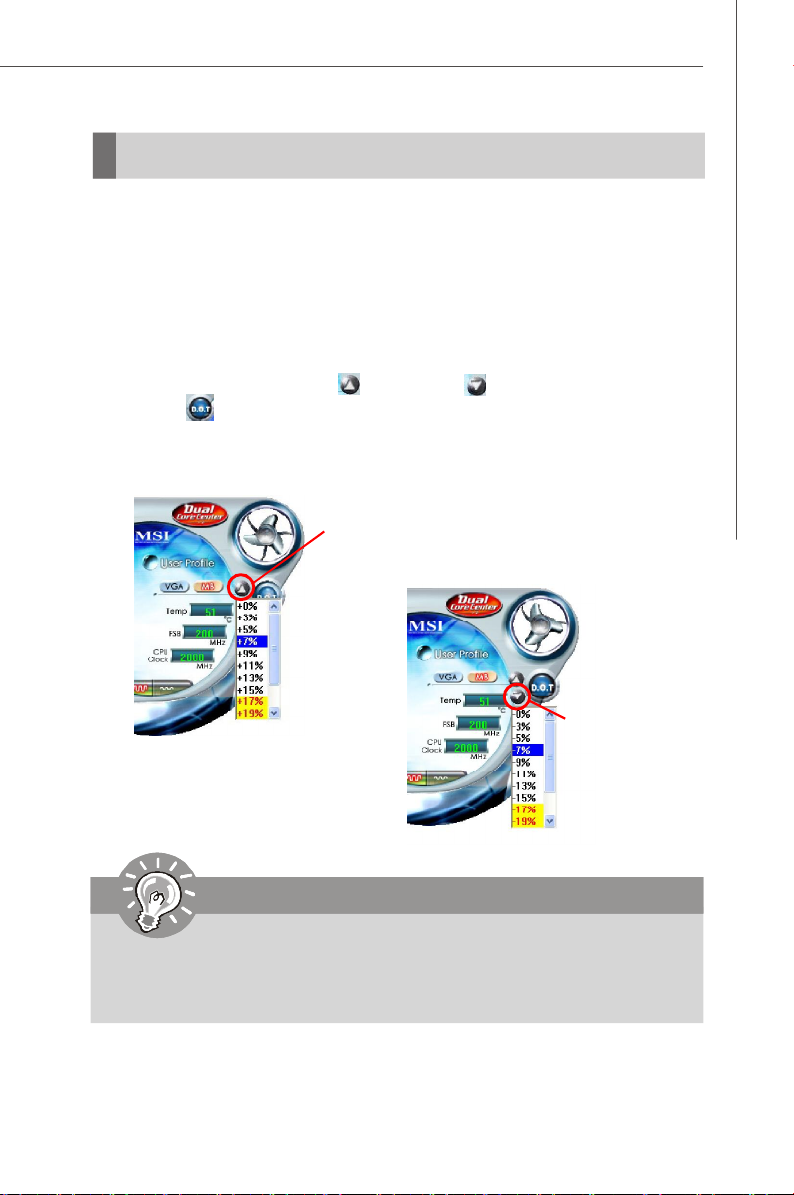

GPU/記憶體時脈)，選擇想要超頻的數值。按 鈕會出現數個超頻選項可供

選擇，選增加鈕 來增加時脈，或減少鈕 減少時脈。最後再按套用 (Apply) 以
套用調整後的數值，取消 (Cancel) 不套用，或按預設鈕 (Default) 回復預設值。

在圖下方會顯示亮紅燈項目的時脈曲線。

㊟意事㊠

在使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中則無該鈕。

A-6

電壓

Dual Core Center

在電壓子選單中，會出現系統的電壓狀態(包括 Vcore、記憶體、GPU 電壓等)，
選擇想要超頻的數值。按 鈕會有數個選項供您選擇，選增加鈕 來

增加電壓，或減少鈕 降低電壓。最後再按套用 (Apply) 以套用調整後的數
值，取消 (Cancel) 不套用，或按預設鈕 (Default) 回復預設值。

I

在圖下方會顯示電壓中亮紅燈項目的時脈曲線。

㊟意事㊠

在使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中則無該鈕。

A-7

MS-7392 主機板

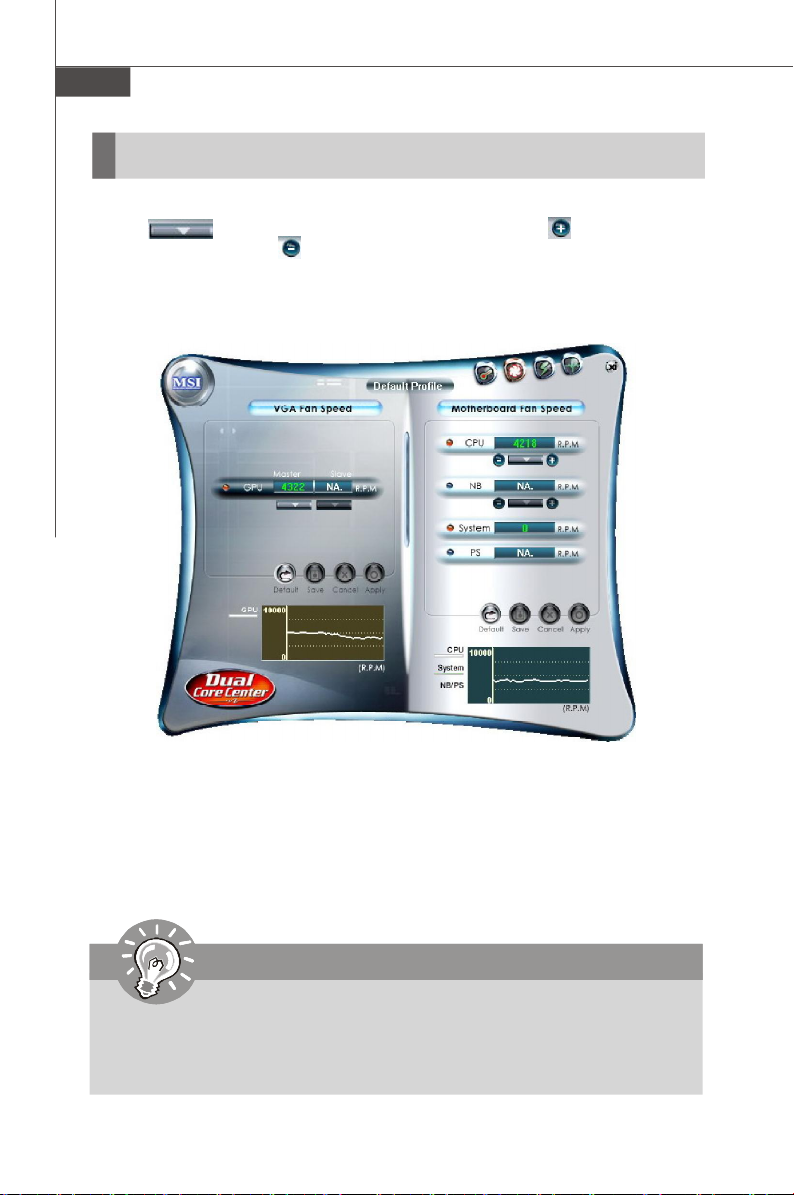

風扇速度

在風扇速度子選單中，可了解系統的風扇狀態。請選擇高速以達較佳冷卻效
果。按 鈕會有數個選項供您選擇，您可選增加鈕 來增加風扇速度

到一定程度，或減少鈕 降低速度。或按預設鈕 (Default) 回復預設值。

在圖下方會顯示風扇速度中亮紅燈項目的時脈曲線。

㊟意事㊠

1. 要手動設定風扇速度，先在 BIOS 將智慧型風扇指定溫度值欄位設為關

閉。

2. 使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中，則無該鈕。

A-8

溫度

在溫度子選單中可了解系統的溫度狀態。

Dual Core Center

在圖下方會顯示溫度中亮紅燈項目的時脈曲線。

A-9

MS-7392 主機板

使用者㉂訂

在使用者㉂訂子選單中，按下在使用者自訂旁的設定鈕，會出現如下畫面。

可在此依需求設定時脈/風扇速度/電壓，請按 鈕快速選擇數值，或
按增加 或減少鈕 來增加/減少數值。

A-10

Dual Core Center

使用滑桿設定最高系統溫度值。在系統溫度超過設定限值，會跳出警訊並關閉。

使用滑桿設定最小風扇速度。在風扇速度低於設定限值，系統亦會跳出警訊。

設好所需數值後，可於下列空格重新命名，再按儲存鈕 儲存所有變更。

最後勾選左側鈕，再按套用 (Apply) 來下載使用者自訂部份。

A-11

MS-7392 主機板

A-12

附錄 B：

Realtek ALC888 音效

Realtek ALC888

Realtek ALC888 晶片，搭配 10 聲道 DAC，支援7.1
聲道播放以及透過前置左右二聲道的獨立立體聲
( 多重音源) 輸出。

音效

B-1

MS-7392 主機板

安裝 Realtek HD 音效驅動程式

您需安裝 Realtek ALC888 晶片的驅動程式，方能適當的使用 2、4、6 及 8 聲道或 7.
1+2 聲道音效功能。請依下列步驟來為不同的作業系統，安裝驅動程式。

在 Windows 2000/ XP 作業系統㆘安裝

若是在 Windows® 2000 作業系統下，請先安裝 Windows® 2000 Service Pack 4 或更
新的版本，再安裝本驅動程式。在 Windows® XP 作業系統下，須先安裝 Win-

dows® XP Service Pack 1 或更新的版本，之後再安裝驅動程式。

以下安裝畫面是在 Windows® XP 作業系統中進行，畫面或步驟可能會因不同的作
業系統而有所差異。

1. 請將驅動光碟放入光碟機內，螢幕會自動出現如下安裝畫面。

2. 請點一下“Realtek HD Audio Driver”。

㊟意事㊠

HD Audio Configuration 軟體功能不斷更新中，以加強音效程式功能。故本
章節擷取的安裝畫面僅供使用者參考，實際畫面可能依軟體版本的不同而有所差

異。

B-2

按㆒㆘

Realtek ALC888 音效

3. 請點一下「㆘㆒步」，開始安裝高傳真音效驅動程式。

按㆒㆘

4. 點選「完成」，重新開機。

按㆒㆘

勾選本㊠

B-3

MS-7392 主機板

軟體設定

安裝完音效驅動程式後，即可使用 2/4/6/8 聲道音效。點選螢幕右下方的音效圖
示 ，啟動 HD Audio Configuration 程式，您亦可在「控制台」中點選 Azalia

HD Sound Effect Manager。

雙擊本圖示

B-4

Realtek ALC888 音效

音效

在「音效環境」(Environment)的下拉式選單中選擇您喜愛的音響效果。

Environment Simulation (環境模擬)

您可藉由下拉式選單來享受多達二十三種音效。Realtek HD Audio Sound Manager
並提供石頭走廊、浴室、下水道、競技場及禮堂等五種快速場景設定，讓您在彈指

之間即可身歷其境。

您可選擇內建音效，系統會自動依所選的等化器(Equalizer, EQ)來調整音效，亦可

利用「載入等化器的設定」及「儲存現在等化器的設定」來載入及儲存新的等化器
效果。當點選一下「重設等化器的設定」，系統即自動採用出廠預設等化器效果，

點選「刪除等化器的設定」，則可刪除先前載入的等化器效果。

在「等化器」選項下，點選「其他」，有更多的等化器效果可供選擇。

B-5

MS-7392 主機板

等化器選㊠(Equalizer Selection)

本項可讓您不受原設定之限制，依個人喜好創作。
從 100Hz 到 16KHz 十段等化調整

儲存現在等化器的設定

設定會永久儲存以供日
後使用

開啟 / 關閉等化器

關閉時，您可暫停音
效不遺失原設定

重設等化器的設定

十頻段等化器會恢復
到原設定

載入等化器的設定

您可隨時按此鍵預載
設定，選單即會出現

刪除等化器的設定

刪除之前所儲存的設定

B-6

Realtek ALC888 音效

Frequently Used Equalizer Setting (常用的等化器設定)

Realtek HD Audio Sound Manager 提供您最常使用的等化器設定，在彈指間即輕鬆
享有音樂帶來的樂趣。

使用方法

除了頁面上顯示的「流行音樂」(Pop)、「表演現場」(Live)、「俱樂部」(Club)、
「搖滾樂」(Rock)等音樂屬性，您還可下拉選擇「其它」(Others) 有更多更棒的音

場模式設定。

Karaoke Mode (卡拉 OK 模式)

卡拉 OK 模式讓您在家也能享受卡拉 OK 的樂趣。只要利用平時播放的音樂，卡拉
OK 模式可消除歌曲中人聲的部分，或調整成適合音域的音調。

1.人聲消除:按一下 ”Voice Cancellation” 音樂中人聲部份會被消除，但背景音樂仍
在，您也可搖身一變成為歌手!

2.調整升降 Key:用上下鍵尋找適合的 Key。

升Key

消除歌曲中人聲的部分

降Key

B-7

MS-7392 主機板

混音器

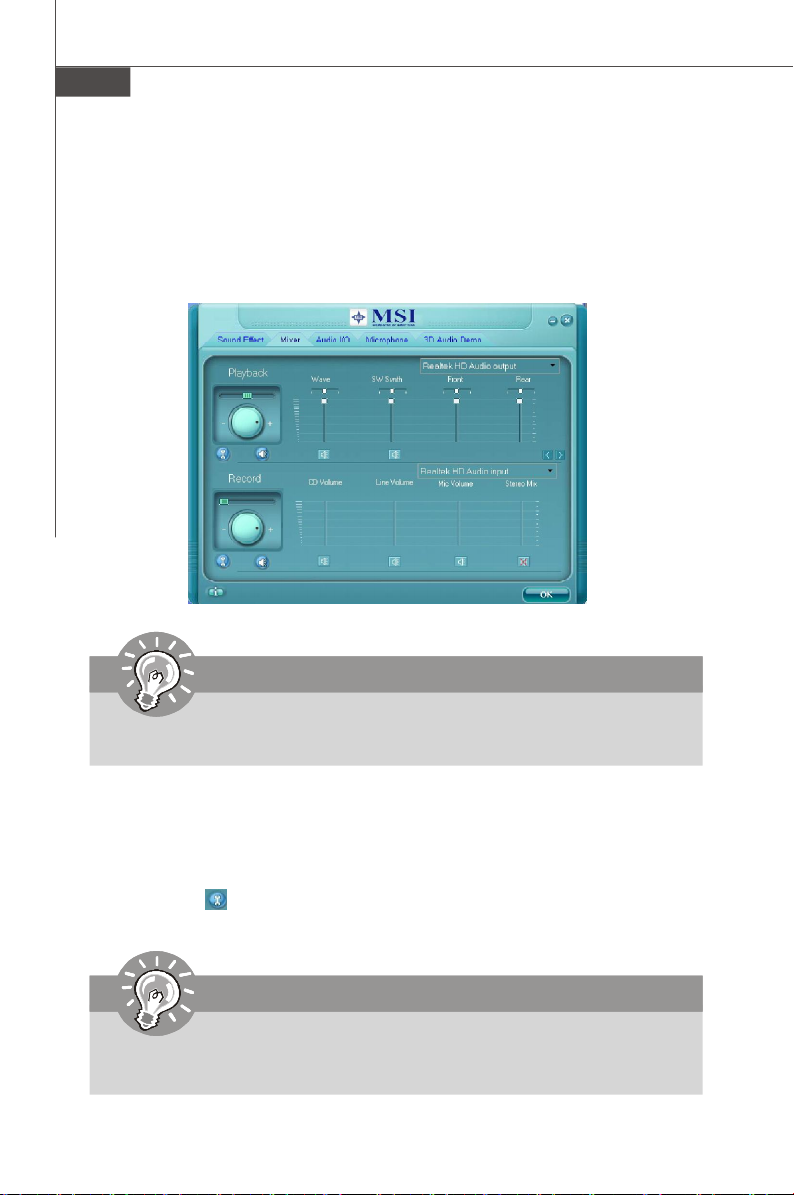

在「混音器」(Mixer)下，可分別設定前後聲道的音量。

1. 調整音量

您可調整已插入前面板或背板的喇叭的音量。

㊟意事㊠

在設定前，請確認播放設備已確實安插在前面板或背板的插口上。

2. 多重音源功能 ( Multi-Stream Function )

ALC888 支援一絕佳的功能，亦即多重音源功能。此功能可同時播放多重音
源，並指定讓不同音源由前面板或後面板輸出。本功能對於二人同時以不

同目的，在使用同一部電腦時非常實用。

按一下 鍵顯示混音器工具盒，再勾選「啟用播放多重音源功能」(Enable

playback multi-streaming)，然後按「確定」鍵儲存設定。

㊟意事㊠

須先將喇叭插入前面板或背板的插口後，再啟用多重音源功能。

B-8

Realtek ALC888 音效

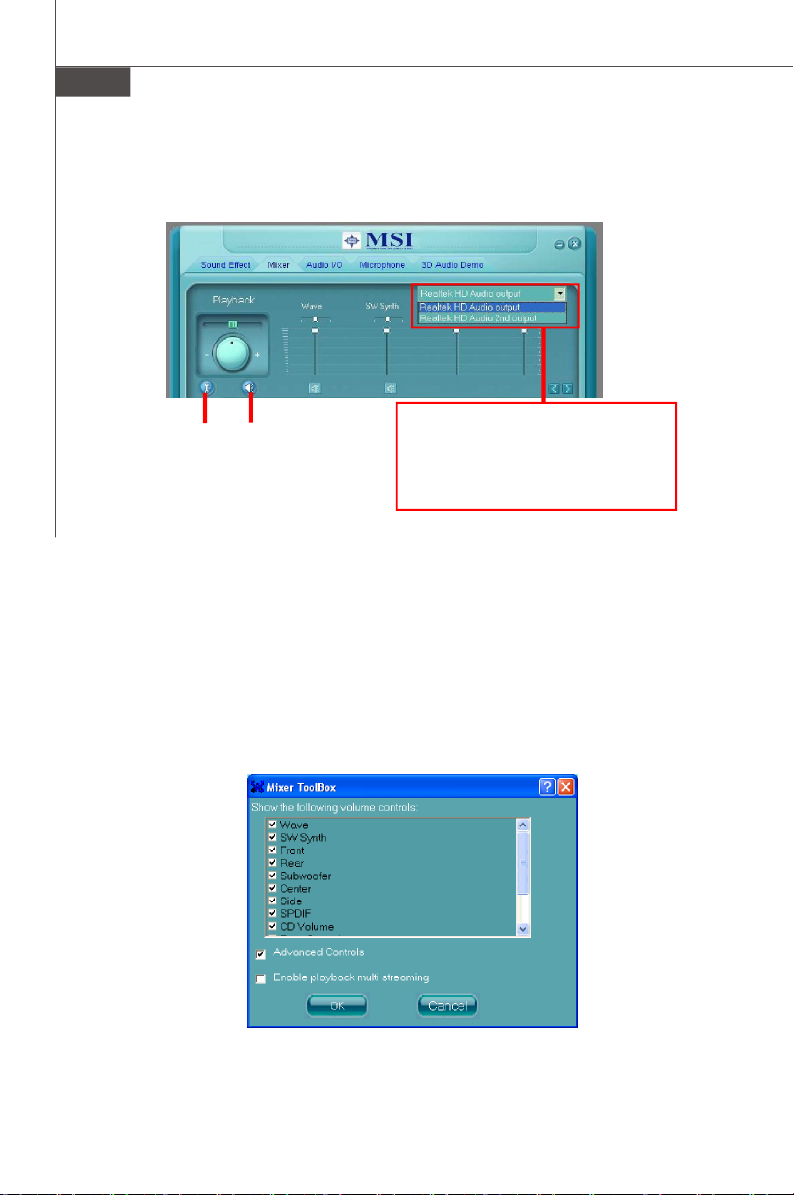

播放第一種音源時(例如利用 Windows Media Player 來播放DVD/VCD)，出廠預設
會由後面板輸出該音源。

接著，須先於下拉式選單中選擇”Realtek HD Audio 2nd output”，再用另一種播放
程式來播第二種音源(例如用 Winamp 播放 MP3 音樂)，此時第二種音源(MP3 音樂)
會透過前面板的 Line-Out 接頭輸出。

B-9

MS-7392 主機板

3. 播放控制 (Playback control)

播放裝置

工具 靜音

您可決定聲音輸出埠，這點在多重音源播放功能啟
用時尤其重要。

- Realtek HD

- Realtek HD

音效輸出

第二組音效輸出

靜音 ( Mute )

可選擇單個或多個音量靜音或讓音效輸出完全靜音。

工具 ( Tool )

-顯示如下音量調節

可自由選擇要顯示任一音量調節。

-進階控制

-啟用多重音源播放功能。
在透過耳機和朋友進行音訊對話(音源 1 自前面板輸出)的同時，仍可一邊聽音樂
(音源 2 由背板輸出)。隨時享有最多二種音源輸出。

B-10

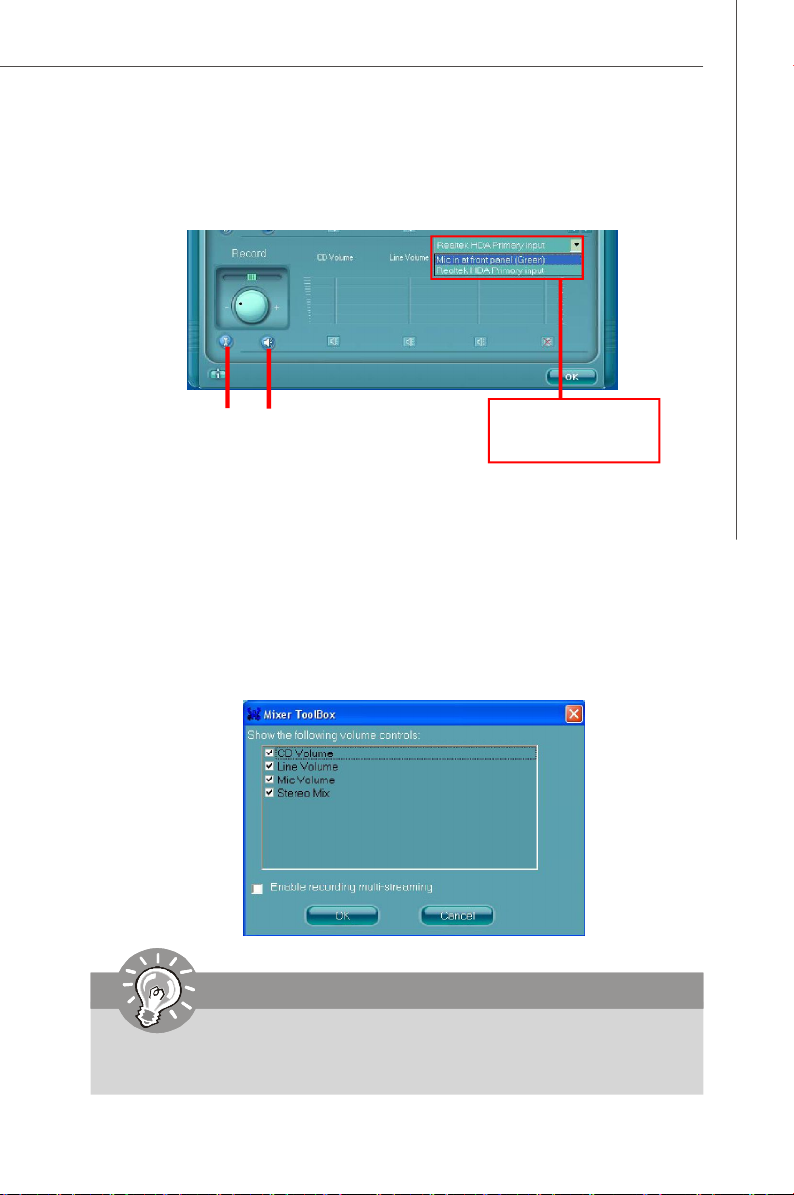

4. 錄音控制 (Recording control)

Realtek ALC888 音效

工具 靜音

錄音裝置

-

前面板

-Realtek HDA

靜音 ( Mute )

選擇讓單一或多種音量控制靜音或讓音效輸入完全靜音。

工具 ( Tool )

-設定欲顯示的音量控制項目
本項可自由選擇要顯示任一項音量調節。

-啟用多重音源錄音功能。

Mic in (綠色)

主要輸入

㊟意事㊠

ALC888 可同步錄製 CD、Line、Mic 及 Stereo Mix 聲道，在混音部份無後顧之
憂。隨時選擇上述任一種來錄製。

B-11

MS-7392 主機板

音效輸入/ 輸出

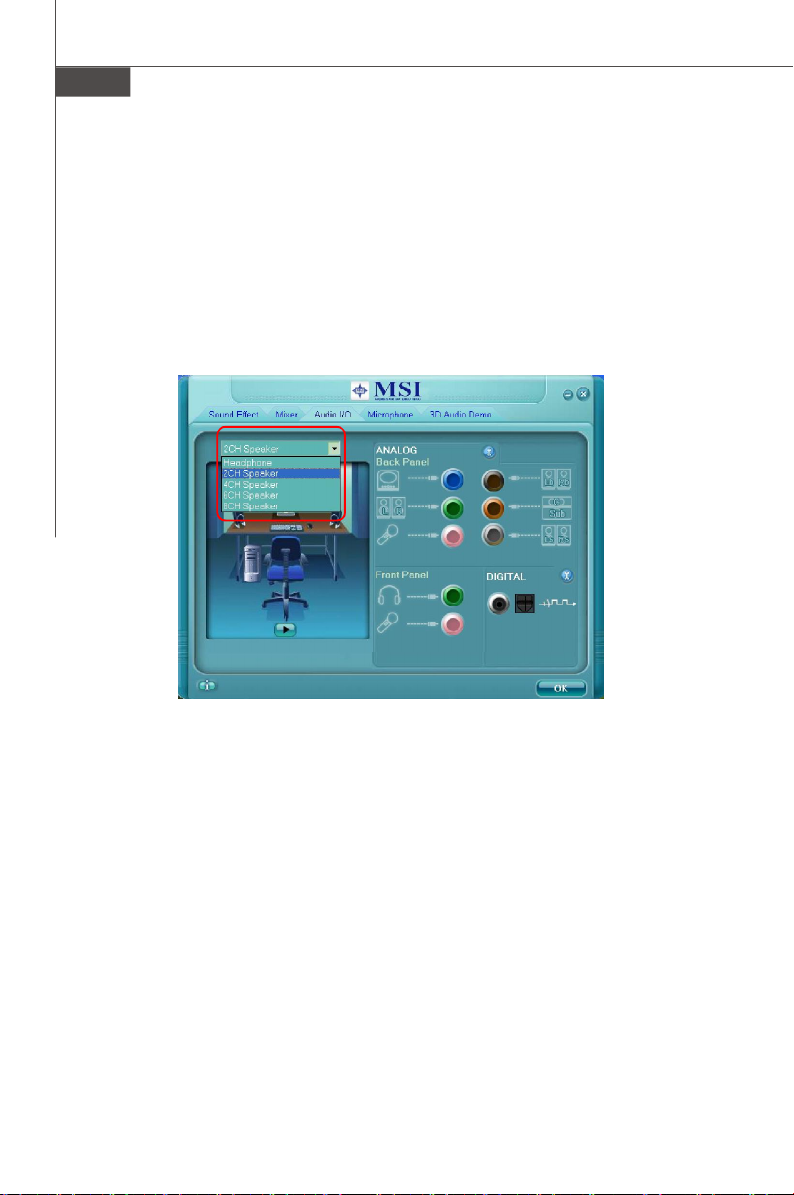

在本頁籤下可輕鬆設定多重聲道音訊功能及喇叭。

a. Headphone for the common headphone (耳機)
b. 2CH Speaker for Stereo-Speaker Output (2 聲道輸出)
c. 4CH Speaker for 4-Speaker Output (4 聲道輸出)
d. 6CH Speaker for 5.1-Speaker Output(6 聲道輸出)
e. 8CH Speaker for 7.1-Speaker Output(8 聲道輸出)

喇叭設定 (Speaker Configuration)

步驟 1: 將喇叭插入相對的插口。

步驟 2: 出現「連接裝置」(Connected Device) 對話方塊，請選已插入裝置。

- 裝置若插入正確的插口，會看到該插口旁邊的圖示與插入的裝置一

致。

- 裝置若插入錯誤的插口，Realtek HD 音效管理員會引導您將裝置插

入正確的插口。

B-12

Realtek ALC888 音效

接頭設定 (Connector Settings)

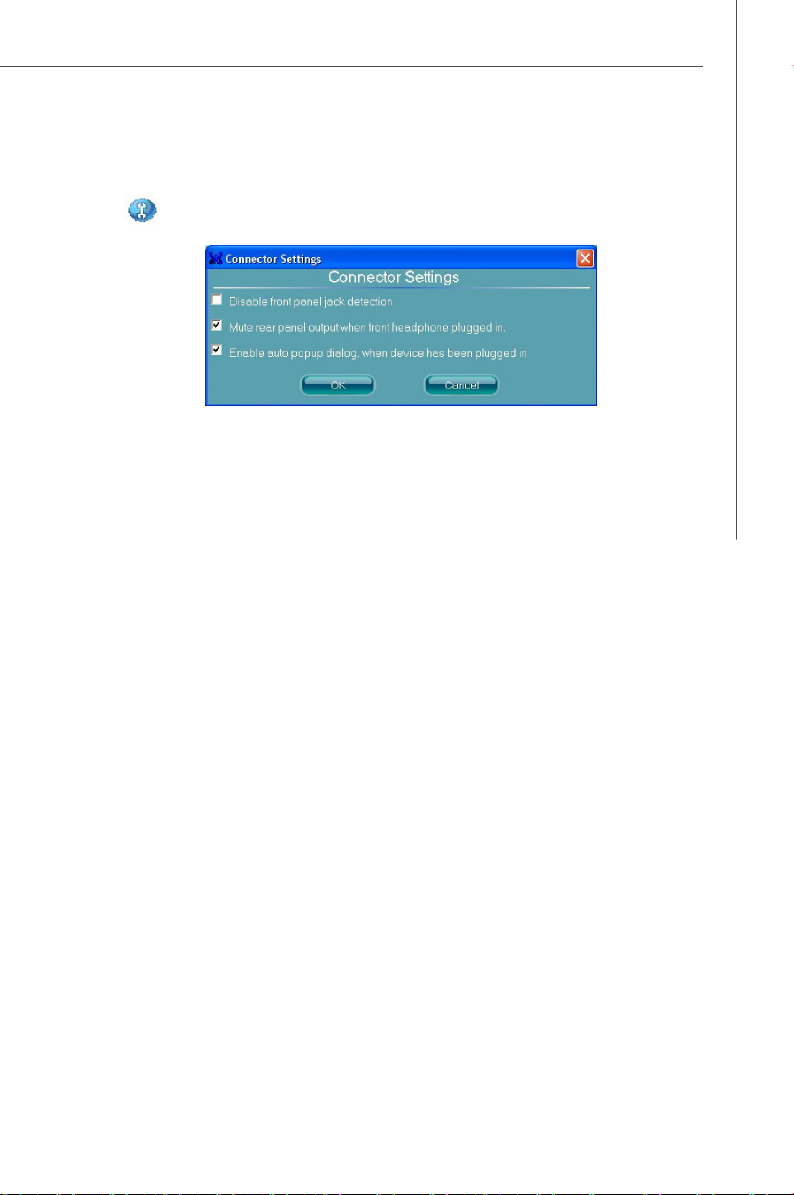

按下 進入接頭設定。

關閉前面板偵測功能(選配)

僅限高傳真音效前面板方能使用插口面板偵測功能。

前耳機插入，則背板輸出靜音

開啟裝置插入時，會㉂動跳出對話視窗的設定

勾選本項後，則每次裝置插入，就會自動跳出「連接裝置」對話視窗。

B-13

MS-7392 主機板

nS/PDIF(選配，僅限 HDMI 顯卡使用)

為 Sony/Philips digital Interface 的縮寫，是一種標準音效傳遞格式。S/PDIF 讓數
位音效訊號，在不需先轉換成類比格式的前提下，即可在不同裝置間傳遞。可有效
避免數位訊號，在轉換成類比時，造成訊號品質降低，可維持原音質。

設定輸出取樣頻率(Output Sampling Rate)

44.1kHz: 建議播放 CD 時使用之輸出頻率。

48kHz: 建議播放 DVD 或杜比音效 (Dolby) 使用之輸出頻率。

96kHz: 建議播放 DVD-Audio 時使用之輸出頻率。

192kHz: 建議播放高品質音效時使用之輸出頻率。

設定輸出來源(Output Source)

無數位音效輸出:表無數位輸出音效

設定數位音效輸出來源:.wav, .mp3, .midi 等數位音效格式會由 S/PDIF-輸出。

B-14

Realtek ALC888 音效

喇叭測試 (Test Speakers)

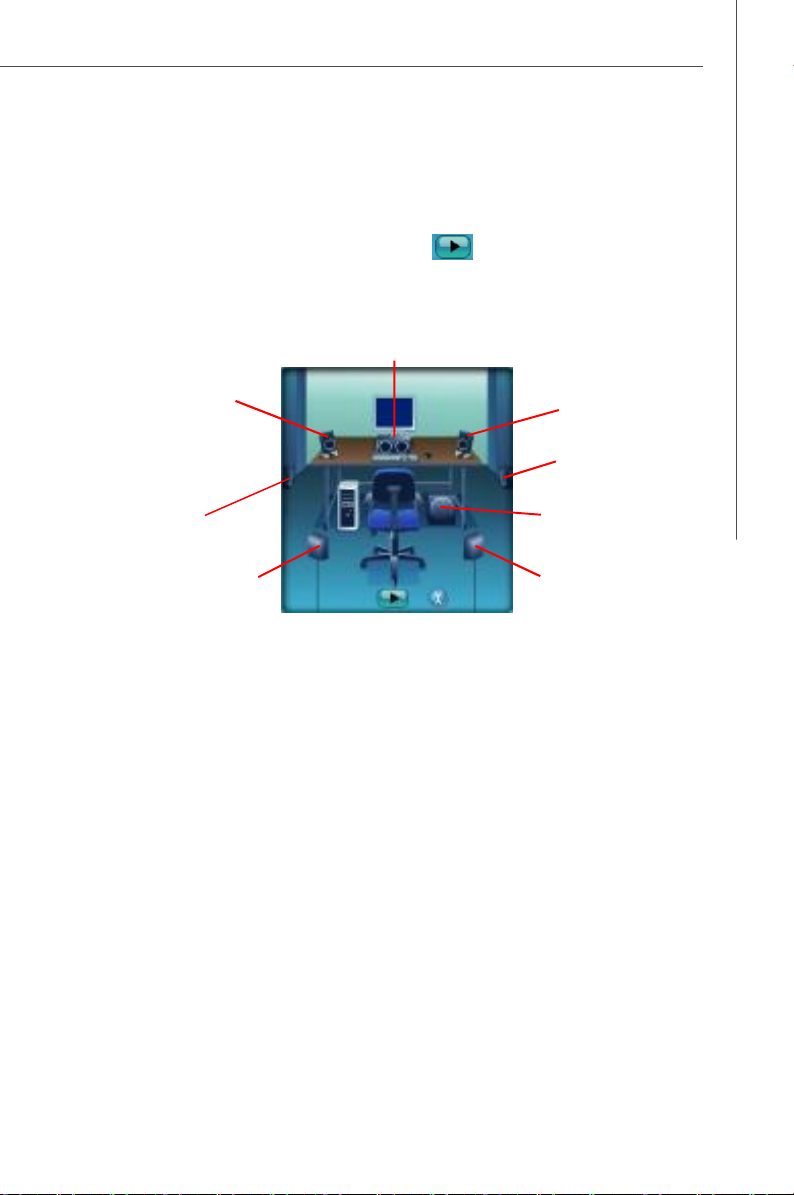

您可點選每一個喇叭測試是否正確運作。點選的喇叭圖示會亮起，並發
出測試音。若有任一喇叭未發出測試響音，請檢查喇叭是否確實連接好或是將損壞

的喇叭換新，還可按「自動測試」(Auto Test) 按鍵，讓系統自動測試所有的
喇叭。

中置喇叭

左前喇叭

左側喇叭

左後喇叭

右前喇叭

右側喇叭

重低音喇叭

右後喇叭

B-15

MS-7392 主機板

麥克風

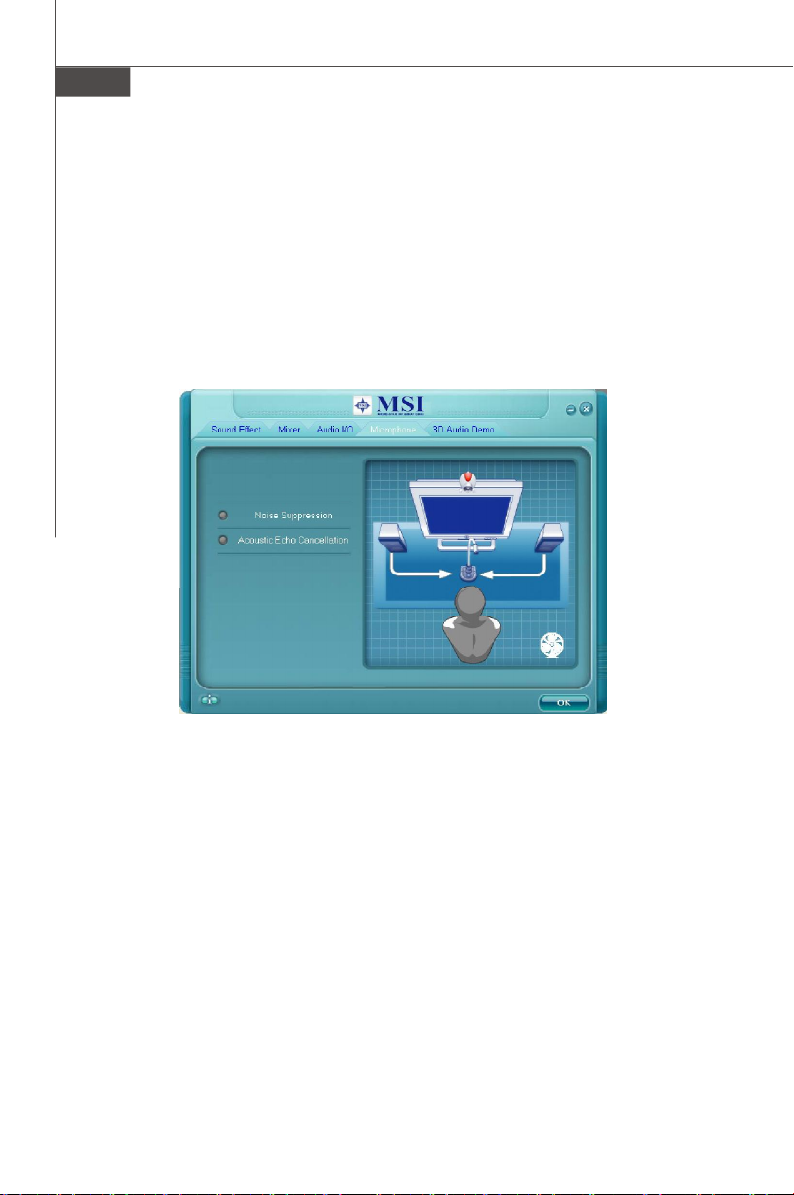

在「麥克風」(Microphone)頁籤下，設定麥克風的功能，選擇”Noise Suppression”
可消除錄音過程中的雜音，或選擇”Acoustic Echo Cancellation” 則是消除錄音過程

中的迴音。

迴音消除可避免播放的聲音和自己的聲音一起被麥克風錄進去。舉例來說，在透過
網路電話和朋友聊天時，對方的聲音會從喇叭出來。但對方的聲音可能會錄到您的

麥克風，再經由網路回傳到對方那裏。所以對方會再次聽到自己的聲音。若是開啟
迴音消除功能，則可減少對方聽到迴音的機會。

B-16

Realtek ALC888 音效

3D 音效展示

在本頁籤下先設定個人的 3D 音效位置，再使用音效程式(如遊戲程式)。亦可先挑
選不同音效環境來決定最符合需求的一個。

B-17

MS-7392 主機板

相關訊息

在「相關訊息」頁籤下提供 HD Audio Configuration 程式的驅動程式版本、
DirectX 版本、音效控制晶片及音效解碼器等相關訊息。亦可在「語言」

(Language) 清單㆗選擇本程式的顯示語言。

同時，還有「在工作列上顯示音效控制」(Show icon in system tray)。只要啟動此

功能，則系統工作列會顯示 圖示。將游標移到該圖示按滑鼠右鍵，即可開啟

”Audio Accessories”對話方塊，有各種多媒體功能設定供您利用。

B-18

Realtek ALC888 音效

硬體設定

連接喇叭

已在軟體上設定好所需之多重聲道功能模式後，請按照選定的多重聲道功能，正確
地將喇叭接到適合的音效輸出插座上。

n 立體聲模式-兩個喇叭輸出

選擇「二聲道模式」時，請參考下列說明及圖示以正確接上喇叭。

背 板音效連接器

1 音效輸入
2 音效輸出(
3 麥克風
4 沒有作用
5 沒有作用
6 沒有作用

前置聲道

1

2

3

)

4

5

6

B-19

MS-7392 主機板

n ㆕聲道模式- ㆕個喇叭輸出

㆕聲道類比音效輸出

1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 沒有作用
6 沒有作用

前置聲道

後置聲道

1

2

3

)

)

4

5

6

B-20

n ㈥聲道模式- ㈥個喇叭輸出

Realtek ALC888 音效

㈥聲道類比音效輸出

1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 音效輸出(
6 沒有作用

前置聲道

後置聲道
中置聲道及重低音聲道

1

2

3

)

)

)

4

5

6

B-21

MS-7392 主機板

n ㈧聲道模式- ㈧個喇叭輸出

㈧聲道類比音效輸出

1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 音效輸出(
6 音效輸出(

前置聲道

後置聲道
中置聲道及重低音聲道
側置聲道

1

2

3

)

)

)

)

4

5

6

㊟意事㊠

要在 Vista 作業系統開啟 7.1 聲道音效輸出功能，需先安裝 Realtek 音效驅動
程式，否則主機板僅支援 5.1 聲道音效。

B-22

Intel ICH7R SATA RAID

附錄 C：

Intel ICH7R SATA RAID

南橋晶片 ICH7R 提供四個獨立 SATA II 連接埠支援
多達四個 Serial ATA II (Serial ATA II RAID) 裝置。

Intel® ICH7R 另外還提供 RAID 0 (串列)、RAID 1
(鏡射及雙工)、RAID 5 (磁區交錯分布同位元)、
RAID 10 (鏡射 stripe) 以及 Intel® 矩陣重複磁碟陣
列 (Intel® Matrix RAID Technology)。

C-1

MS-7392 主機板

ICH7R 簡介

南橋晶片 ICH7R 提供 4 個獨立 SATA II 連接埠支援多達四顆 Serial ATA II (SATA II
RAID) 硬碟。

Serial ATA II ( SATA II ) 是最新的 ATA 傳輸介面，傳輸速率可達每秒 3Gb 。Serial
ATA 採用細長排線，使安裝更為簡易並有效改善機殼中的散熱問題。其卓越的特色

有:

1. 支援每秒 3Gb 的傳輸速度及 CRC 錯誤偵測。

2. 支援熱插拔功能。

3. 讀寫資料排序最佳化、高速排列搜尋機制、資料鏈命令等資料管理最佳

化。

Intel® ICH7R 包含 RAID 0 (串列)、RAID 1 (鏡射及雙工)、RAID 5 (磁區交錯分布同
位元)、RAID 10 (鏡射 stripe) 以及 Intel® 矩陣重複磁碟陣列 (Intel® Matrix RAID

Technology)。

RAID 0 (非容錯的硬碟群組)將資料切割成於寫入個別磁碟的磁區，透過獨立的通
道，將硬碟的輸入/輸出載入，進而大大提升了輸入/輸出的效能。

RAID 1 由硬碟間的鏡射提供冗餘資料，並提高讀取的效能。

RAID 5 在位元組等級提供資料串列，並分割校正錯誤訊息，因而有絕佳的效能及相

當不錯的容錯率。不難想像，RAID5 是 RAID 層級中，最被應用廣泛的一種。

而 RAID 10 非原始 RAID 層級之一，是由一個 RAID 0 串列和數個 RAID 1 鏡射組

成。

Intel® 矩陣重複磁碟陣列，為一進階功能，讓二組RAID 可共享兩顆硬碟合併的空
間。

㊟意事㊠

RAID 0, RAID 1, Matrix 模式，最少要有 2 顆硬碟，RAID 10 模式最少要有 4
顆，RAID 5 模式則是要 3 顆硬碟。

所有附錄中所顯示的資訊及 RAID 清單，會依系統環境之不同而有差異。

C-2

Intel ICH7R SATA RAID

BIOS 設定

Intel® 晶片組支援所有主機板上結合 Intel® Matrix Storage Manager Option ROM 與
系統 BIOS 的功能。Intel® Matrix Storage Manager Option ROM 提供 BIOS 及DOS 磁
片的服務。請以 <Ctrl> + <I> 功能鍵進入”Intel(R) RAID for Serial ATA”設定畫
面，該畫面會在開機自我偵測畫面 (POST)到系統開機畫面之間出現。請於 BIOS 啟
動 RAID 功能來新增、刪除及重設 RAID 磁區。

使用 Intel® Matrix Storage Manager Option ROM

1. 新增、刪除及重設 RAID 磁區:

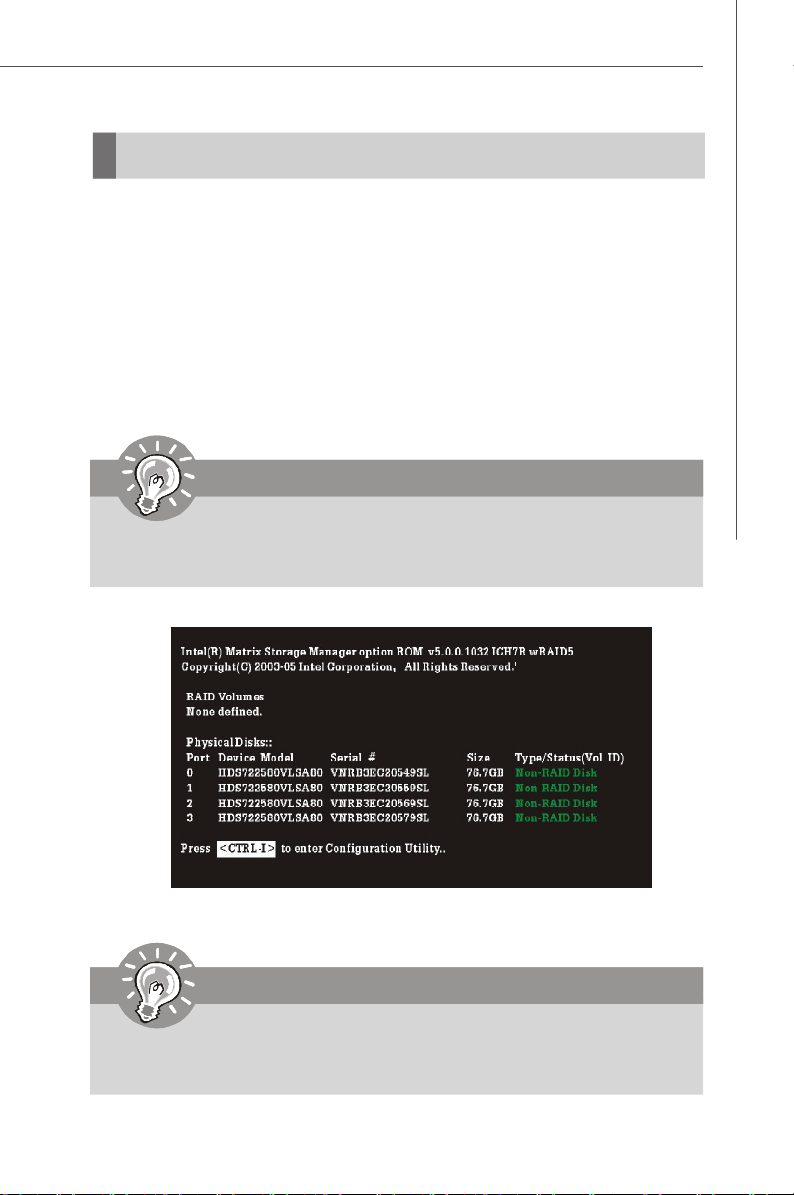

Serial ATA RAID 磁區經由儲存在 Intel® RAID Option ROM 上的設定工具來設定。在
開機自我測試畫面後，會出現下面的畫面並停留幾秒鐘的時間:

㊟意事㊠

在下面的範例中“Driver Model”、“Serial#” 及“Size”欄位可能會因系統差異而有
所不同。

在顯示上面的訊息後，請同時按 <Ctrl>及<I> 鍵進入 RAID 設定工具。

㊟意事㊠

本步驟僅適用於建立新的作業系統，或是重新安裝作業系統時。不適用於將現有
的作業系統，搬移到 RAID 。

C-3

MS-7392 主機板

在同時按 <Ctrl> +<I> 鍵後會顯示如下畫面:

(1) 建立 RAID 磁區

1. 選擇第一項 ”Create RAID Volume” 再按 <Enter> 鍵。接著會顯示以下畫面。
在 Name 欄位中指定 RAID 的 磁區名稱，按下 <TAB> 或 <Enter> 到下個欄
位。

2. 在 RAID 層級中以方向鍵選擇最常用的一種。

C-4

Intel ICH7R SATA RAID

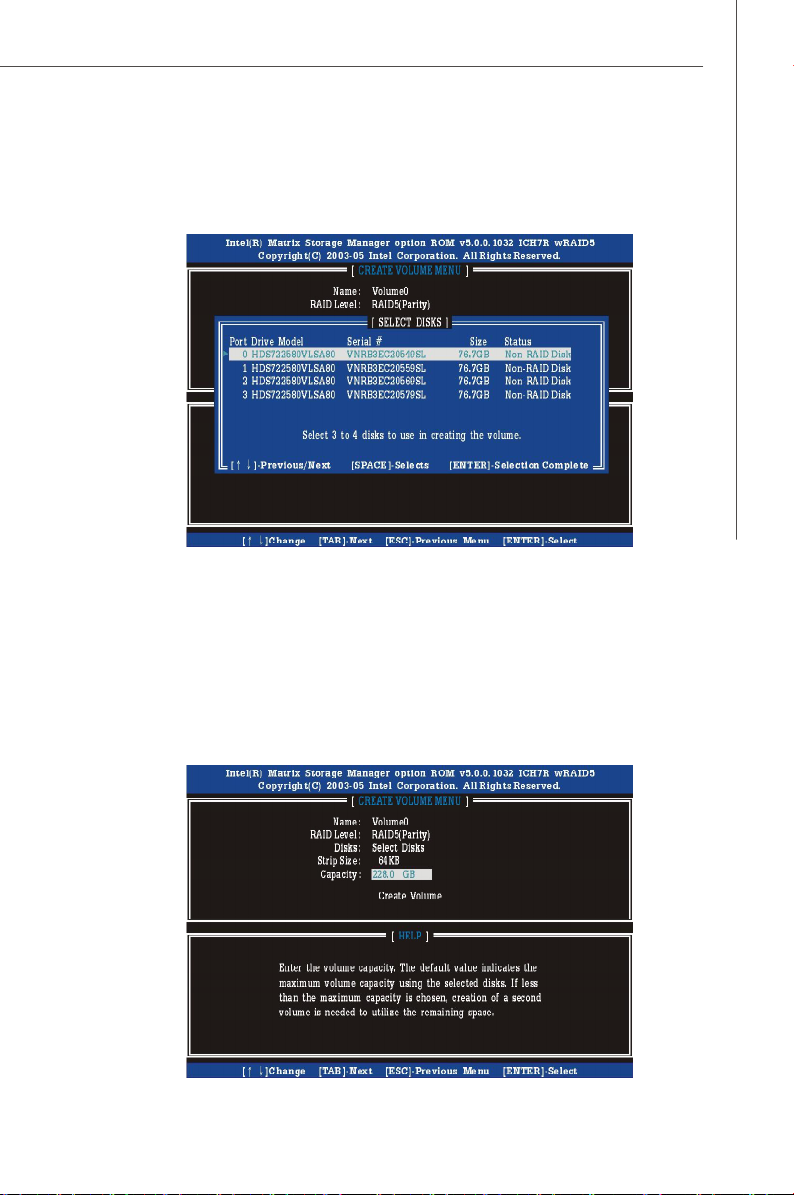

3. 在 Disk 欄位中，按 <Enter> 鍵。接著會顯示如下畫面。使用 <Space>鍵來
選擇要建立 RAID 磁區的硬碟，再按一次 <Enter> 鍵完成。

4. 在 RAID 陣列使用上下方向鍵來改變選項，再按 <Enter> 鍵確定並到下一個
步驟。可調整的範圍由 4KB 到 128KB 每次增加 2 單位。本數值應根據磁碟
使用的功能來作調整。以下為建議設定值：

RAID 0– 128 KB

RAID 5– 64 KB

5. 然後在容量 Capacity 欄位中，選取磁區的容量，預設值為被選取磁碟的最

RAID 10– 128 KB

大值。

C-5

MS-7392 主機板

㊟意事㊠

因新增二組磁區 (Intel® 矩陣重複磁碟陣列)，故最高預設容量需減少。請在第一組
磁區，輸入新數值。例如 : 若希望第一組磁區，可擴充到二顆磁碟的一半，則輸入
預設值的一半。至於第二組磁區，則會在新增後，自動擴充為二顆磁碟剩餘的容

量。

6. 接著出現如下畫面，若要建立一個新 RAID 磁區，請按<Y>鍵繼續。

7. 以下畫面表設定完成。

C-6
