MSI MAG 325CQRF-QD, MAG 27C6PF User guide [pl]

Download
Page 1
Seria MAG
Monitor LCD
MAG 275CQRF-QD (3CD2) MAG 325CQRF-QD (3DC6)
Podręcznik użytkownika
Page 2
Spis treści
Wprowadzenie .............................................................................................................. 3
Konfiguracja w menu OSD ......................................................................................... 11
Menu OSD ................................................................................................................... 12
Dane techniczne ......................................................................................................... 19
Wstępnie ustawione tryby wyświetlania ................................................................... 21
Rozwiązywanie problemów ....................................................................................... 23
Instrukcje bezpieczeństwa ........................................................................................ 24
Certyfikat TÜV Rheinland ........................................................................................... 26
Informacje dotyczące przepisów ............................................................................... 27
Wersja
V1.1, 2023/06
Spis treści
2
Page 3

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor
Dokumentacja Instrukcja szybkiego uruchomienia
Akcesoria
Kable
Ważne
⚠
∙
Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
∙
Zawartość opakowania może różnić się w zależności od kraju.
∙
Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie powinien być używany z innymi produktami.
MAG 275CQRF-QD MAG 325CQRF-QD
Stojak ze śrubami
Podstawa ze śrubami
Śruby do wsporników do montażu naściennego
Przewód zasilający
Zasilacz zewnętrzny
Kabel DisplayPort (opcjonalny)
Kabel Premium High Speed HDMI™ (opcjonalny)
Kabel USB upstream (opcjonalny) (do portu USB typu B upstream)
Wprowadzenie
3
Page 4

Instalacja podstawy monitora

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy do wgłębienia w monitorze.
2. Przykręć wspornik podstawy za pomocą śrub.
3. Połącz podstawę ze wspornikiem i przykręć śrubę w celu zabezpieczenia podstawy.
4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo
zainstalowany.
2
3
1
Ważne
⚠
∙
Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć porysowania panelu wyświetlacza.
∙
Panel należy chronić przed kontaktem z ostrymi przedmiotami.
∙
Wgłębienie do mocowania wspornika podstawy można również wykorzystać do mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do montażu naściennego należy skontaktować się z dystrybutorem.
∙
Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć wpływ na gwarancję!
4
Spis treści
Page 5

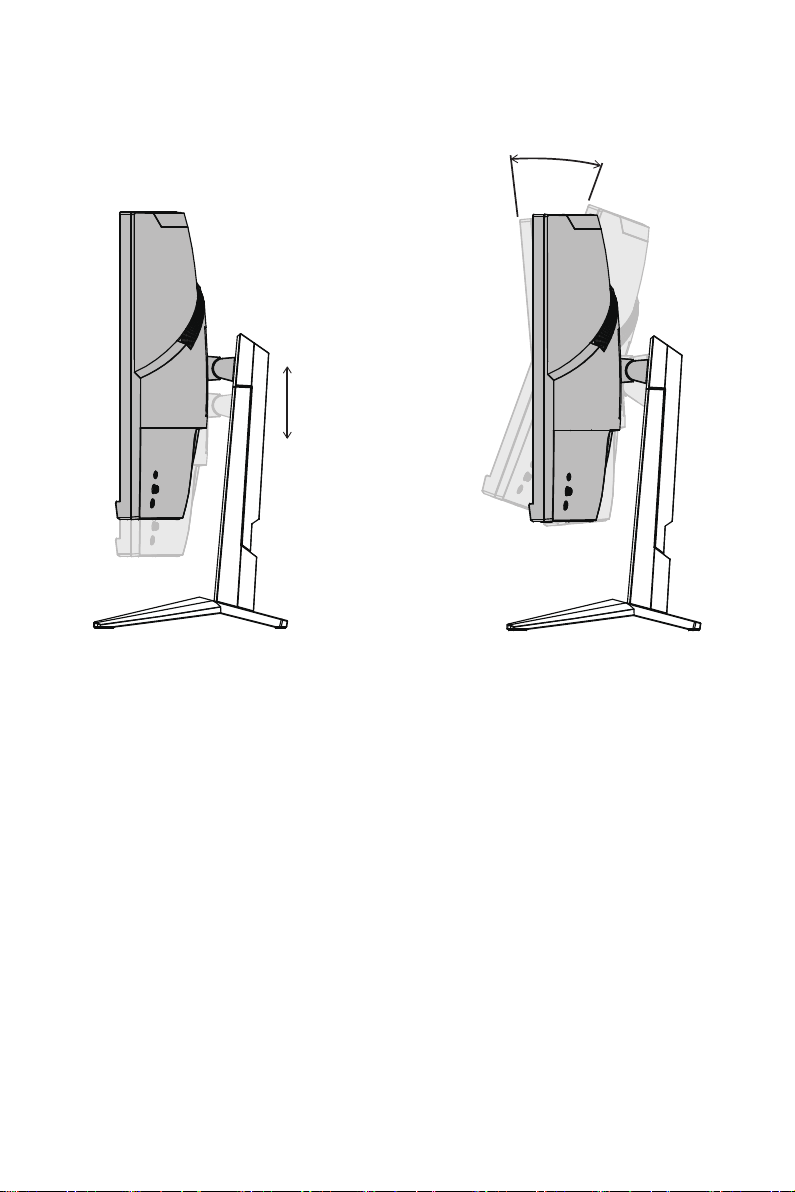

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.
Ważne
⚠
Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.
MAG 275CQRF-QD
-5° 20°
130 mm
Spis treści
5
Page 6
MAG 325CQRF-QD
-5° 20°
100 mm
6
Spis treści
Page 7

Przegląd monitora

1
3
2
4
7 8
5
9 10 11 12 13
14
6
Spis treści
7
Page 8
Dioda LED zasilania
1
Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po przełączeniu monitora do trybu gotowości.
Przycisk makr
2
Uaktywnianie aplikacji OSD.
Navi Key (Przycisk nawigacji)
3
Power Button (Przycisk zasilania)
4
Otwór do prowadzenia kabli
5
Blokada Kensington
6
Gniazdo zasilania
7
DisplayPort
8
Obsługuje rozdzielczość 2560 x 1440 przy 170 Hz zgodnie ze specyfikacją DisplayPort 1.2a.
Złącze HDMI™
9
Obsługa HDMI™ CEC, 2560 x 1440 przy 144 Hz zgodnie ze specyfikacją HDMI™ 2.0b
8
10
11
12
Spis treści
Złącze HDMI™
Obsługuje rozdzielczość 2560 x 1440 przy 144 Hz zgodnie ze specyfikacją HDMI™ 2.0b.
Port USB typu C
Port ten obsługuje tryb DisplayPort Alternate (DP Alt) i zasilanie o parametrach do 5 V/3 A (15 W).
Ważne
⚠
Aby umożliwić odbiór wyjściowego sygnału wideo przez monitor, kabel i źródło sygnału USB-C muszą obsługiwać tryb DisplayPort Alternate.
Gniazdo słuchawek
Page 9
Port USB 2.0 typu - B upstream
13
Do kabla USB typu upstream.
Ważne
⚠
Wyjęty z opakowania kabel USB typu upstream należy podłączyć do komputera i monitora. Po jego podłączeniu będzie można zacząć korzystać z portów USB typu A downstream w monitorze.
Port USB 2.0 typu A
14
Do monitora
Do komputera
Spis treści
9
Page 10

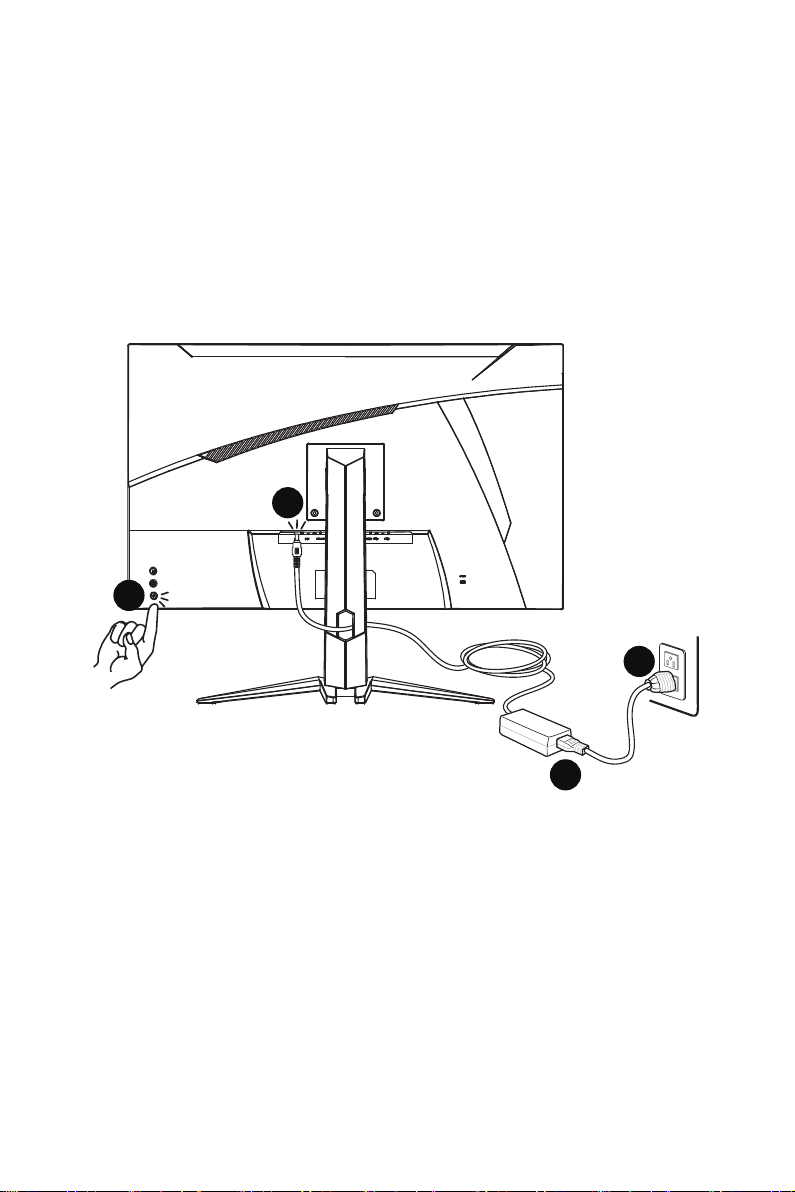

Podłączanie monitora do komputera

1. Wyłącz komputer.
2. Podłącz kabel Video do monitora i do komputera.
3. Podłącz przewód zasilający do zasilacza zewnętrznego. (Rysunek A)
4. Podłącz zasilacz zewnętrzny do gniazda zasilania monitora. (Rysunek B)
5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)
6. Włącz monitor. (Rysunek D)
7. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.
B
D
C
10
A
Spis treści
Page 11

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.
Ważne
⚠
Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

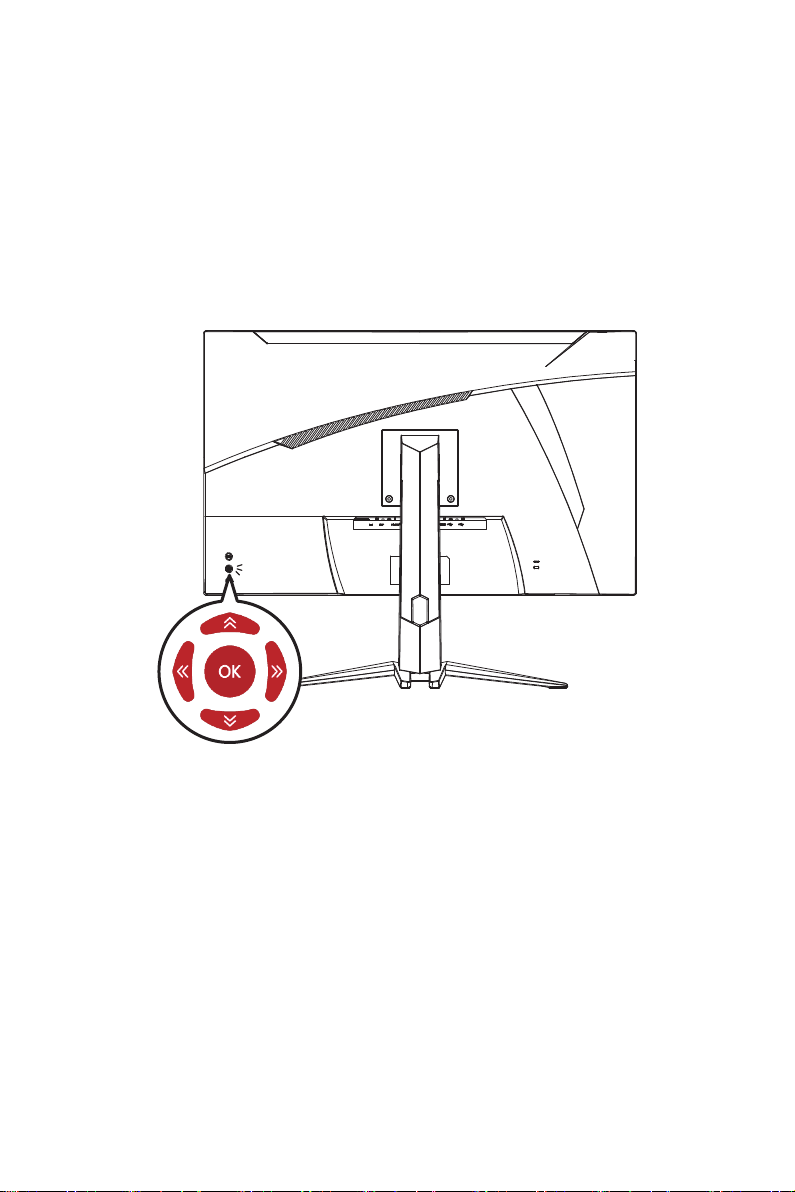

Navi Key (Przycisk nawigacji)

Monitor wyposażony jest w Navi Key (Przycisk nawigacji), wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.
Up (W górę)/ Down (W dół)/ Left (W lewo)/ Right (W prawo):
∙ Wybór menu i elementów funkcji ∙ Dostosowywanie wartości funkcji ∙ Przechodzenie do/wychodzenie z menu funkcji
Naciśnięcie (OK):
∙ Uaktywnianie menu ekranowego (OSD) ∙ Przechodzenie do podmenu ∙ Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

∙ Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej
funkcji, przesuwając Navi Key (Przycisk nawigacji) Up (W górę), Down (W dół), Left (W lewo) lub Right (W prawo).
∙ Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.
Konfiguracja w menu OSD
11
Page 12

Menu OSD

Ważne
⚠
W przypadku odbioru sygnałów HDR poniższe ustawienia będą wyszarzone:
∙
Night Vision (Funkcja Night Vision)
∙
MPRT
∙
Low Blue Light (Niski światła niebieskiego)
∙
HDCR
∙
Brightness (Jasność)
∙
Contrast (Kontrast)
∙
Color Temperature (Temperatura barwowa)

Gaming (Gry)

1. poziom menu 2./3. poziom menu Opis
12
Game Mode (Tryb Gra)
Menu OSD
Premium Color (Kolor premium)
User (Użytkownika)
FPS
Racing (Wyścigi)
RTS
RPG
∙ Naciśnij przycisk w górę lub w dół, aby
wybrać i wyświetlić podgląd efektów trybu.
∙ Naciśnij OK przycisk, aby potwierdzić i
zastosować typ trybu.
Page 13
1. poziom menu 2./3. poziom menu Opis
Night Vision (Funkcja Night Vision)
OFF (WYŁ.) ∙ Funkcja ta optymalizuje jasność tła
Normal (Normalny)
i jest zalecana podczas grania w gry FPS.
Strong (Silne)
Strongest (Najsilniejsze)
A.I.
Response Time (Czas reakcji)
Normal (Normalny) ∙ Ustawienie opcji Najszybszy zapewni
Fast (Szybki)
Fastest (Najszybszy)
najkrótszy Czas reakcji i korektę rozmycia obrazów podczas grania w gry o bardziej szybkiej akcji.
MPRT OFF (WYŁ.) ∙ Włączenie funkcji MPRT będzie miało
wpływ na:
ON (WŁ.)
Włączona funkcja Stan funkcji
» Jasność » Czas reakcji
» HDCR » Adaptive-Sync
Brak możliwości wyboru
Ustawiona opcja WYŁ.
∙ Funkcja MPRT jest dostępna, gdy
częstotliwość odświeżania przekracza 85 Hz.
Refresh Rate Location
(Pozycja)
Left Top (Górna lewa)
Right Top (Górna prawa)
Left Bottom (Dolna lewa)
Right Bottom
∙ Pozycja można ustawić w menu OSD.
Naciśnij OK przycisk, aby potwierdzić i zastosować lokalizację pozycji Refresh Rate.
∙ Monitor ten działa zgodnie z Refresh
Rate ekranu ustawioną w systemie operacyjnym.
(Dolna prawa) Customize
(Dostosuj) OFF (WYŁ.) ON (WŁ.)
Menu OSD
13
Page 14
1. poziom menu 2./3. poziom menu Opis
Alarm Clock (Budzik)
Location (Pozycja)
Left Top (Górna
lewa)
Right Top (Górna
prawa)
Left Bottom
(Dolna lewa)
∙ Po ustawieniu czasu naciśnij OK
przycisk, aby uaktywnić timer.
∙ Po wystąpieniu przerwy w dostawie
prądu lub ponownym podłączeniu do zasilania należy ręcznie przywrócić ustawienie budzika.
Right Bottom
(Dolna prawa)
Customize
(Dostosuj) OFF (WYŁ.) 15:00 00:01-99:59 30:00 45:00 60:00
KVM Auto (Automat.) ∙ Zezwalanie na automatyczne
Upstream (Od klienta) Type C
przełączanie między źródłami sygnału wejściowego USB monitora, takimi jak klawiatury, myszki lub inne urządzenia USB.
∙ Można także wyznaczyć port typu
upstream lub USB typu C jako jedyne źródło sygnału USB.
Smart Crosshair Icon
(Ikona)
None (Brak) ∙ Dzięki algorytmowi AI funkcja ta
zwiększa widoczność celownika w grze.
∙ Można wybrać kolor i położenie
celownika.
Color (Kolor)
White (Biały)
Red (Czerwony)
Auto (Automat.) Position (Pozycja) Reset (Resetuj)
Adaptive-Sync OFF (WYŁ.) ∙ Funkcja Adaptive-Sync zapobiega
ON (WŁ.)
rozchodzeniu się obrazu.
∙ Włączenie funkcji Adaptive-Sync
będzie miało wpływ na:
Włączona funkcja Stan funkcji
» MPRT Ustawiona opcja WYŁ.
Menu OSD
14
Page 15

Professional (Profesjonalny)

1. poziom menu 2. poziom menu Opis
Pro Mode (Tryb
Pro)
Low Blue Light (Niski światła niebieskiego)
HDCR OFF (WYŁ.) ∙ Funkcja HDCR zwiększa jakość obrazu
MPRT OFF (WYŁ.) ∙ Włączenie funkcji MPRT będzie miało
Eco ∙ Naciśnij przycisk w górę lub w dół, aby User
(Użytkownika) Anti-Blue (Anty
wybrać i wyświetlić podgląd efektów trybu.
∙ Naciśnij OK przycisk, aby potwierdzić i
zastosować typ trybu. niebieski) Movie (Film) Office (Biuro) sRGB Adobe RGB Display P3 OFF (WYŁ.) ∙ Funkcja Niski światła niebieskiego chroni ON (WŁ.)
oczy przed działaniem światła niebieskiego.
Po włączeniu funkcja Niski światła
niebieskiego ustawia bardziej żółtawą
temperaturę barwową obrazu.
∙ Po ustawieniu dla pozycji Tryb Pro opcji
Anty niebieski wymagane będzie włączenie
funkcji Niski światła niebieskiego.
ON (WŁ.)
poprzez wzmocnienie jego kontrastu.
∙ Włączenie funkcji HDCR będzie miało
wpływ na:
Włączona funkcja Stan funkcji
» Jasność Brak możliwości wyboru » MPRT Ustawiona opcja WYŁ.
ON (WŁ.)
wpływ na:
Włączona funkcja Stan funkcji
» Jasność » Czas reakcji
» HDCR » Adaptive-Sync
Brak możliwości wyboru
Ustawiona opcja WYŁ.
Image Enhancement (Poprawianie obrazu)
∙ Funkcja MPRT jest dostępna, gdy
częstotliwość odświeżania przekracza
85 Hz. OFF (WYŁ.) ∙ Pozycja Poprawianie obrazu koryguje Weak (Słabe)
krawędzie obrazu w celu ich wyostrzenia.
Medium (Średnie)
Strong (Silne) Strongest
(Najsilniejsze)
Menu OSD
15
Page 16

Image (Obraz)

1. poziom menu 2./3. poziom menu Opis
Brightness (Jasność)
Contrast (Kontrast)
Sharpness (Ostrość)
Color Temperature (Temperatura barwowa)
Screen Size (Wielkość ekranu)
0-100 ∙ Dostosuj odpowiednio jasność
0-100 ∙ Dostosuj odpowiednio kontrast w
0-5 ∙ Pozycja Ostrość poprawia
Cool (Zimne) ∙ Naciśnij przycisk w górę lub w dół, Normal (Normalny) Warm (Ciepłe) Customization
(Dostosowanie)
Auto (Automat.) ∙ Pozycję Wielkość ekranu można 4:3 16:9 16:10
R (0-100) G (0-100)
B (0-100)
w zależności od oświetlenia otoczenia.
celu zapewnienia komfortu podczas patrzenia.
wyrazistość i szczegółowość obrazu.
aby wybrać i wyświetlić podgląd efektów trybu.
∙ Naciśnij OK przycisk, aby
potwierdzić i zastosować typ trybu.
∙ Pozycję Temperatura barwowa
można dostosować w trybie Dostosowanie.
dostosować w każdym trybie, przy dowolnej rozdzielczości i Refresh Rate ekranu.
∙ Włączenie funkcji Rozmiar ekranu
16:10 będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Przetaktowywanie
DP
Brak możliwości wyboru

Input Source (Źródło wejścia)

1. poziom menu 2. poziom menu Opis
HDMI™1 ∙ Pozycję Źródło wejścia można dostosować w
HDMI™2
DP
Type C
Auto Scan (Auto­skanowanie)
Menu OSD
16
OFF (WYŁ.) ∙ W poniższych przypadkach można użyć
ON (WŁ.)
każdym trybie.
Przycisk nawigacji w celu wybrania źródła
sygnału:
• Gdy dla pozycji „Autoskanowanie” ustawiona jest opcja „WYŁ.”, a monitor jest w trybie oszczędzania energii.
• Gdy na ekranie monitora widoczny jest komunikat „No Signal” (Brak sygnału).
Page 17

Navi Key (Przycisk nawigacji)

1. poziom menu 2. poziom menu Opis
Up (W górę) Down (W dół) Left (W lewo) Right (W prawo)
OFF (WYŁ.) ∙ Wszystkie ustawienia Brightness (Jasność) Game Mode (Tryb Gra) Smart Crosshair Alarm Clock (Budzik) Input Source (Źródło wejścia) Refresh Rate Info. On Screen Night Vision (Funkcja Night Vision) KVM
Przycisk nawigacji można dostosować w Menu OSD.

Setting (Ustawienie)

1. poziom menu 2. poziom menu Opis
Language (Język) 繁體中文 ∙ Aby potwierdzić i zastosować ustawienie
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
Bahasa Indonesia
Türkçe
(Wkrótce dostępnych będzie więcej języków)
Transparency (Przezroczystość)
OSD Time Out 5~30s ∙ Pozycję Zakończenie czasu wyświetlania
0-5 ∙ Pozycję Przezroczystość można dostosować
języka, należy nacisnąć OK przycisk.
∙ Pozycja Język jest ustawieniem niezależnym.
Wybrane przez użytkownika ustawienie języka ma priorytet względem domyślnych ustawień fabrycznych. Po wybraniu dla pozycji Resetuj opcji Tak ustawienie Język nie zostanie zmienione.
w każdym trybie.
OSD można dostosować w każdym trybie.
Menu OSD
17
Page 18
1. poziom menu 2. poziom menu Opis
RGB LED OFF (WYŁ.) ∙ Pozycję Podświetlenie LED RGB można
ON (WŁ.)
włączyć lub wyłączyć.
Power Button (Przycisk zasilania)
Info. On Screen OFF (WYŁ.) ∙ Informacje o stanie monitora są wyświetlane
DP OverClocking (Przetaktowywa­nie DP)
HDMI™ CEC OFF (WYŁ.) ∙ Funkcja HDMI™ CEC (ang. Consumer
Type C PD Charge (Ładowanie PD typu C)
OFF (WYŁ.) ∙ Po ustawieniu opcji WYŁ. naciśnięcie
Standby (Gotowość)
ON (WŁ.)
OFF (WYŁ.) ∙ W celu przetaktowania częstotliwości
ON (WŁ.)
ON (WŁ.)
OFF (WYŁ.) ∙ Ładowarka PD typu C umożliwia ładowanie
ON (WŁ.)
przycisku zasilania spowoduje wyłączenie monitora.
∙ Po ustawieniu opcji Gotowość naciśnięcie
przycisku zasilania spowoduje wygaszenie panelu i podświetlenia.
po prawej stronie ekranu.
odświeżania monitora należy dla pozycji Przetaktowywanie DP ustawić opcję WŁ.
Electronics Control) obsługuje konsole Sony PlayStation®, Nintendo® Switch™, Xbox Series X|S i różne urządzenia audio-wideo zgodne z funkcją CEC.
∙ Po ustawieniu dla funkcji HDMI™ CEC opcji
WŁ.:
• Monitor będzie włączał się automatycznie, gdy włączone zostanie urządzenie CEC.
• Urządzenie CEC będzie przełączać się do trybu oszczędzania energii, gdy monitor zostanie wyłączony.
• Jeśli podłączona jest konsola Sony PlayStation®, Nintendo® Switch™ lub Xbox Series X|S, dla pozycji Tryb Gra i Tryb Pro automatycznie ustawione zostaną tryby domyślne, które będzie można później dostosować do własnych preferencji.
urządzeń przez port USB typu C, który zapewnia moc do 15 W (5 V/3 A).
Reset (Resetuj) YES (TAK) ∙ Pozycję Resetuj, która umożliwia
NO (NIE)
Menu OSD
18
przywrócenie początkowych ustawień domyślnych menu OSD, można zastosować w każdym trybie.
Page 19

Dane techniczne

Monitor MAG 275CQRF-QD MAG 325CQRF-QD
Rozmiar
Krzywizna 1000R
Typ panelu Rapid VA
Rozdzielczość
Współczynnik proporcji
Jasność
USB typu C Power Delivery
Współczynnik kontrastu 4000:1 3500:1
Refresh Rate 170 Hz (domyślna 165 Hz)
Czas reakcji
Złącza We/Wy
27 calowy 31,5 calowy
2560 x 1440
16:9
300 nitów (typowa)
∙ Jasność 0~75%:
5 V/3 A
∙ Jasność 76~100%:
5 V/2 A
∙ HDR & HDCR:
5 V/2 A
1 ms (GTG) 1 ms (MPRT)
∙ Złącze HDMI™ x2 ∙ DisplayPort x1 ∙ Port USB typu C x1 ∙ Port USB 2.0 typu A x2 ∙ Port USB 2.0 typu B upstream x1 ∙ Gniazdo słuchawek x1
∙ 5 V/3 A
Kąty widzenia 178° (w poziomie), 178° (w pionie)
DCI-P3*/sRGB 96% / 127% 96,8% / 128,5%
Wykończenie powierzchni Antyrefleksyjne
Kolory wyświetlacza 1,07 mld (8 bitów + FRC)
Opcje zasilania monitora
Zasilacz zewnętrzny Model: ADPC2065 Model: ADPC2090
Moc wejściowa
Moc wyjściowa
20 V
100~240 VAC, 50~60 Hz, 1,5 A
20 V
3,25 A 20 V 4,5 A
3,25 A 20 V 4,5 A
100~240 VAC, 50~60 Hz, 1,3 A
Dane techniczne
19
Page 20
Monitor MAG 275CQRF-QD MAG 325CQRF-QD
Regulacja (wysokość) Od 0 do 130 mm Od 0 do 100 mm
Regulacja (nachylenie) Od -5° do 20°
Blokada Kensington Tak
∙ Typ płytki: 100 x 100 mm ∙ Typ śruby: M4 x 10 mm
Montaż VESA
Wymiary (S x W x G) 607 x 427 x 267 mm 701 x 480 x 270 mm
Waga
Warunki otoczenia
Netto 6,2 kg 7,7 kg
Brutto 9,3 kg 10,3 kg
Działanie
Przechowywanie
• Średnica gwintu: 4 mm
• Skok gwintu: 0,7 mm
• Długość gwintu: 10 mm
∙ Temperatura: Od 0℃ do 40℃ ∙ Wilgotność: Od 20% do 90%, bez kondensacji ∙ Wysokość: Od 0 do 5000 m
∙ Temperatura: Od -20℃ do 60℃ ∙ Wilgotność: Od 10% do 90%, bez kondensacji
* W oparciu o standardy testowe CIE1976.
Dane techniczne
20
Page 21

Wstępnie ustawione tryby wyświetlania

Ważne
⚠
Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.
Standard Rozdzielczość
VGA 640x480 przy 60 Hz V V V
przy 67 Hz V V V
przy 72 Hz V V V
przy 75 Hz V V V
SVGA 800x600 przy 56 Hz V V V
przy 60 Hz V V V
przy 72 Hz V V V
przy 75 Hz V V V
XGA 1024x768 przy 60 Hz V V V
przy 70 Hz V V V
przy 75 Hz V V V
SXGA 1280x1024 przy 60 Hz V V V
przy 75 Hz V V V
WXGA+ 1440x900 przy 60 Hz V V V
WSXGA+ 1680x1050 przy 60 Hz V V V
Full HD 1920x1080 przy 60 Hz V V V
przy 120 Hz V V V
QHD 2560x1440 przy 60 Hz V V V
przy 120 Hz V V V
przy 144 Hz V V V
przy 165 Hz V V
przy 170 Hz V * V *
Tryb standardowy
HDMI™ DP USB-C
Wstępnie ustawione tryby wyświetlania
21
Page 22
Standard Rozdzielczość
Rozdzielczość sygnału wideo
480P V V V
576P V V V
720P V V V
1080P przy 60 Hz V V V
1080P przy 120 Hz V V V
2160P przy 30 Hz V
2160P przy 50 Hz V
2160P przy 60 Hz V
Tryb standardowy
HDMI™ DP USB-C
Standard Rozdzielczość
QHD 2560x1600 przy 60 Hz V V V
przy 120 Hz V V V
przy 144 Hz V V
* Dla pozycji Przetaktowywanie DP należy ustawić opcję WŁ. To jest najwyższa
częstotliwość odświeżania obsługiwana przez funkcję Przetaktowywanie DP. Jeśli podczas przetaktowywania wystąpi jakikolwiek błąd monitora, należy zmniejszyć częstotliwość odświeżania.
Rozmiar ekranu 16:10 bez HDR
HDMI™ DP USB-C
Wstępnie ustawione tryby wyświetlania
22
Page 23

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.
• Naciśnij ponownie przycisk zasilania monitora.
• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.
Brak obrazu.
• Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.
• Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy są
włączone.
• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
• Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby
uaktywnić monitor.
Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na ekranie.
• Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na komputerze ustawienie odpowiednie dla monitora.
Brak obsługi Plug & Play.
• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.
• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
• Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.
Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują problemy z kolorami.
• Nie korzystaj z przedłużaczy kabli wideo.
• Dostosuj jasność i kontrast.
• Dostosuj kolory RGB lub ustaw temperaturę barwową.
• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
• Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.
Monitor zaczyna migotać lub pojawiają się fale.
• Zmień częstotliwość odświeżania na odpowiednią dla monitora.
• Zaktualizuj sterowniki karty graficznej.
• Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować
zakłócenia elektromagnetyczne (EMI).
Rozwiązywanie problemów
23
Page 24

Instrukcje bezpieczeństwa

∙ Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa. ∙ Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na
urządzeniu lub w podręczniku użytkownika.
∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.
Zasilanie
∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie
zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100~240 V.
∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać
bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda zasilania.
∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest
wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A (maks.).
∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć
przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.
∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie
nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.
∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza
dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.
Bateria
Jeśli urządzenie jest wyposażone w baterię, należy zastosować specjalne środki ostrożności.
∙ Nieprawidłowa wymiana baterii może spowodować jej wybuch. Wymieniać
można wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez producenta.
∙ Baterii nie wolno wrzucać do ognia ani gorącego pieca, a także nie wolno jej
mechanicznie zgniatać ani dzielić na części, ponieważ mogłoby to być przyczyną wybuchu.
∙ Baterii nie wolno zostawiać w miejscach o bardzo wysokiej temperaturze lub bardzo
niskim ciśnieniu atmosferycznym, ponieważ mogłoby to doprowadzić do wybuchu albo wycieku łatwopalnego płynu lub gazu.
∙ Nie wolno dopuścić do połknięcia baterii. Połknięcie baterii pastylkowej grozi
poważnymi oparzeniami wewnętrznymi, a nawet śmiercią. Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci.
Unia Europejska:
Baterii, zestawów baterii i akumulatorów nie należy usuwać z nieposortowanymi odpadkami domowymi. Należy skorzystać z publicznego systemu zbiórki w celu ich przekazania, recyklingu lub przetworzenia zgodnie z lokalnymi przepisami.
Instrukcje bezpieczeństwa
24
Page 25
BSMI:
廢電池請回收 Ze względu na wymagania ochrony środowiska zużyte baterie należy zbierać oddzielnie w celu recyklingu lub specjalnego usuwania.
Kalifornia, USA:
Baterie pastylkowe mogą zawierać nadchloran i ich przetwarzanie lub usuwanie wymaga w stanie Kalifornia specjalnej obsługi. Dalsze informacje można uzyskać pod adresem: https://dtsc.ca.gov/ perchlorate/
Warunki otoczenia
∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi
temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.
∙ Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni. ∙ Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany
lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.
∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie
wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.
∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze
przechowywania powyżej 60℃ lub poniżej -20℃, ponieważ może to uszkodzić urządzenie.
∙ Maksymalna temperature działania wynosi około 40℃. ∙ Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do
czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie, ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.
∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym
lub elektrycznym.
∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać
sprawdzone przez personel serwisu:
• Przewód zasilający lub wtyczka uległy uszkodzeniu.
• Do wnętrza urządzenia dostał się płyn.
• Urządzenie zostało poddane działaniu wilgoci.
• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z
podręcznikiem użytkownika.
• Urządzenie zostało upuszczone i uszkodzone.
• Urządzenie ma wyraźne oznaki uszkodzenia.
Instrukcje bezpieczeństwa
25
Page 26

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski poziom niebieskiego światła)
Wykazano, że światło niebieskie jest przyczyną zmęczenia i dyskomfortu oczu. Firma MSI oferuje obecnie monitory z certyfikatem TÜV Rheinland dotyczącym Niski poziom niebieskiego światła w celu zadbania o komfort widzenia i dobre samopoczucie użytkowników. Prosimy o zastosowanie się do poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.
∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej poziomu
wzroku.
∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego
patrzenia na ekran.
∙ Należy robić 20-minutowe przerwy co 2 godziny. ∙ Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego przez co
najmniej 20 sekund.
∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból ciała. ∙ Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.
Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku Migotania)
∙ Firma TÜV Rheinland przetestowała ten produkt pod
kątem migotania ekranu widocznego i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.
∙ Firma TÜV Rheinland opracowała zestaw testów, które
określają minimalne normy dla różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.
∙ Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami. ∙ Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje
określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.
∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/MPRT.
(Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).
Certyfikat TÜV Rheinland
26
Page 27

Informacje dotyczące przepisów

Zgodność z CE
Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.
Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych
Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:
∙ Obrócenie lub przemieszczenie anteny odbiorczej. ∙ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem. ∙ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym
obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy.
∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania
pomocy.
Uwaga 1
Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.
Uwaga 2
Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm następującym warunkom:
1. to urządzenie nie może powodować szkodliwych zakłóceń i
2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia,
które mogą spowodować jego niepożądane działanie.
Informacje dotyczące przepisów
27
Page 28
Oświadczenie WEEE
Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.
Informacje o substancjach chemicznych
Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://csr.msi.com/global/index
Energooszczędność produktu
∙ Zmniejszone zużycie energii podczas używania i w trybie wstrzymania ∙ Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia ∙ Łatwy demontaż i recykling ∙ Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu ∙ Zwiększona żywotność produktu, poprzez łatwe aktualizacje ∙ Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów
Polityka ochrony środowiska
∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie
części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.
∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym
punktem zbiórki do celów recyklingu i usuwania zużytych produktów.
∙ W celu uzyskania dalszych informacji dotyczących przetwarzania
należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.
∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu
produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi. com.
Ostrzeżenie!
Zbyt długie korzystanie z monitora może wpływać na wzrok.
Zalecenia:
1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.
2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku
dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.
Informacje dotyczące przepisów
28
Page 29
Prawa autorskie i informacje na temat znaków towarowych
Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia.
Terminy „HDMI™” oraz „ HDMI™ High-Definition Multimedia Interface ”, charakterystyczny kształt produktów HDMI™ (HDMI™ trade dress) oraz Logo HDMI™ stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI™ Licensing Administrator, Inc.
Pomoc techniczna
Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także przejść na stronę https://www.msi.com/support/.
Informacje dotyczące przepisów
29
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
