MSI MAG274QRF User guide

Seria Optix

Monitor LCD

Optix MAG274QRF (3CA8)

Optix MAG274QRF-QD (3CA8)

Spis treści

Wprowadzenie .............................................................................................................. 3

Zawartość opakowania ........................................................................................... 3

Instalacja podstawy monitora ................................................................................ 4

Regulacja monitora ................................................................................................ 5

Przegląd monitora .................................................................................................. 6

Podłączanie monitora do komputera ..................................................................... 8

Konfiguracja w menu OSD ........................................................................................... 9

Navi Key (Przycisk nawigacyjny)............................................................................. 9

Przycisk skrótu ....................................................................................................... 9

Menu OSD ................................................................................................................... 10

Gaming (Gry) ......................................................................................................... 10

Professional (Zaawansowane) ............................................................................. 12

Image (Obraz) ....................................................................................................... 13

Input Source (Źródło sygnału) .............................................................................. 14

Navi Key (Przycisk nawigacyjny)........................................................................... 14

Setting (Ustawienia).............................................................................................. 15

Dane techniczne ......................................................................................................... 17

Wstępnie ustawione tryby wyświetlania ................................................................... 19

Rozwiązywanie problemów ....................................................................................... 20

Instrukcje bezpieczeństwa ........................................................................................21

Certyfikat TÜV Rheinland ........................................................................................... 23

Informacje dotyczące przepisów ............................................................................... 24

Wersja

V1.0, 2022/03

Spis treści

2

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej.
Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na
nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor Optix MAG274QRF / Optix MAG274QRF-QD

Dokumentacja Instrukcja szybkiego uruchomienia

Podstawa ze śrubami

Akcesoria

Kable

Ważne

⚠

∙

Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się
ze sprzedawcą lub z lokalnym dystrybutorem.

∙

Zawartość opakowania może różnić się w zależności od kraju.

Podstawa ze śrubą

Zasilacz i przewód zasilający

Kabel HDMI (opcjonalny)

Kabel DisplayPort (opcjonalny)

Kabel USB typu upstream (do portu USB typu B upstream)
(opcjonalny)

Wprowadzenie

3

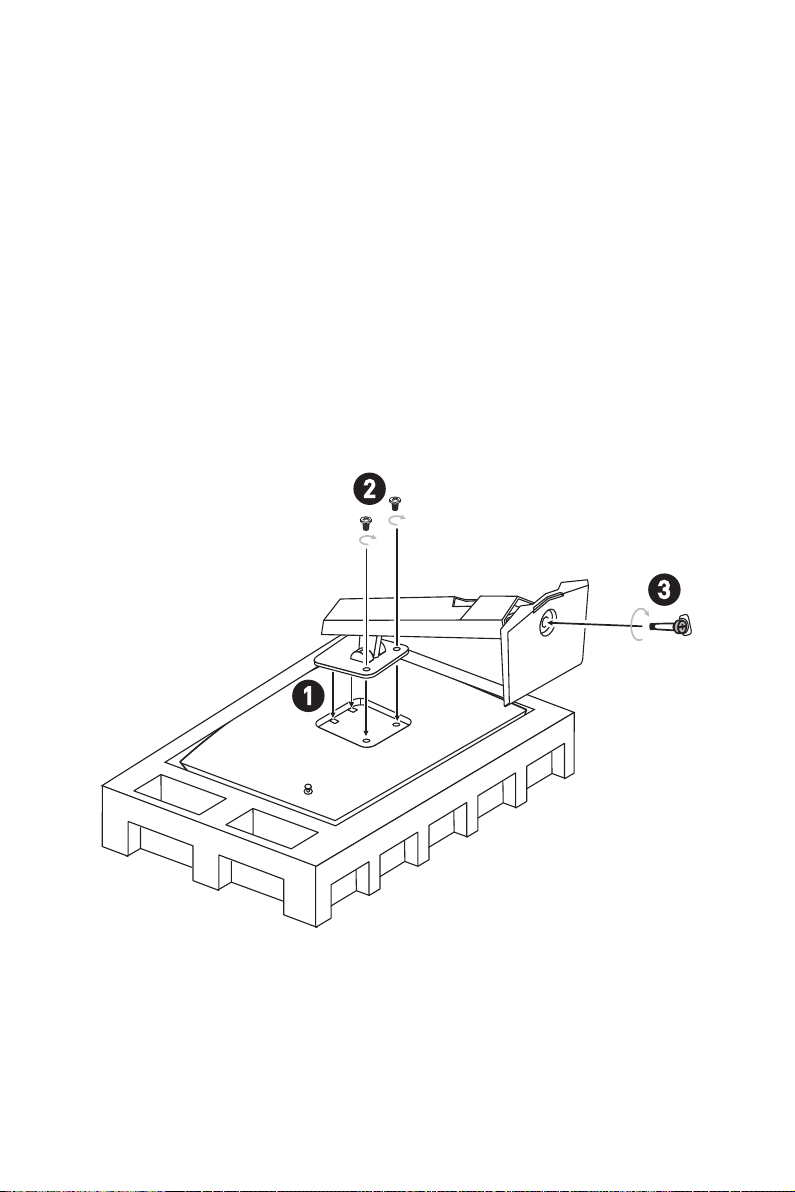

Instalacja podstawy monitora

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy
do wgłębienia w monitorze.

2. Przykręć wspornik podstawy za pomocą śrub.

3. Połącz podstawę ze wspornikiem i przykręć śrubę w celu zabezpieczenia podstawy.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

Ważne

⚠

∙

Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć
porysowania panelu wyświetlacza.

∙

Panel należy chronić przed kontaktem z ostrymi przedmiotami.

∙

Wgłębienie do mocowania wspornika podstawy można również wykorzystać do
mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do
montażu naściennego należy skontaktować się z dystrybutorem.

2

3

Wprowadzenie

4

1

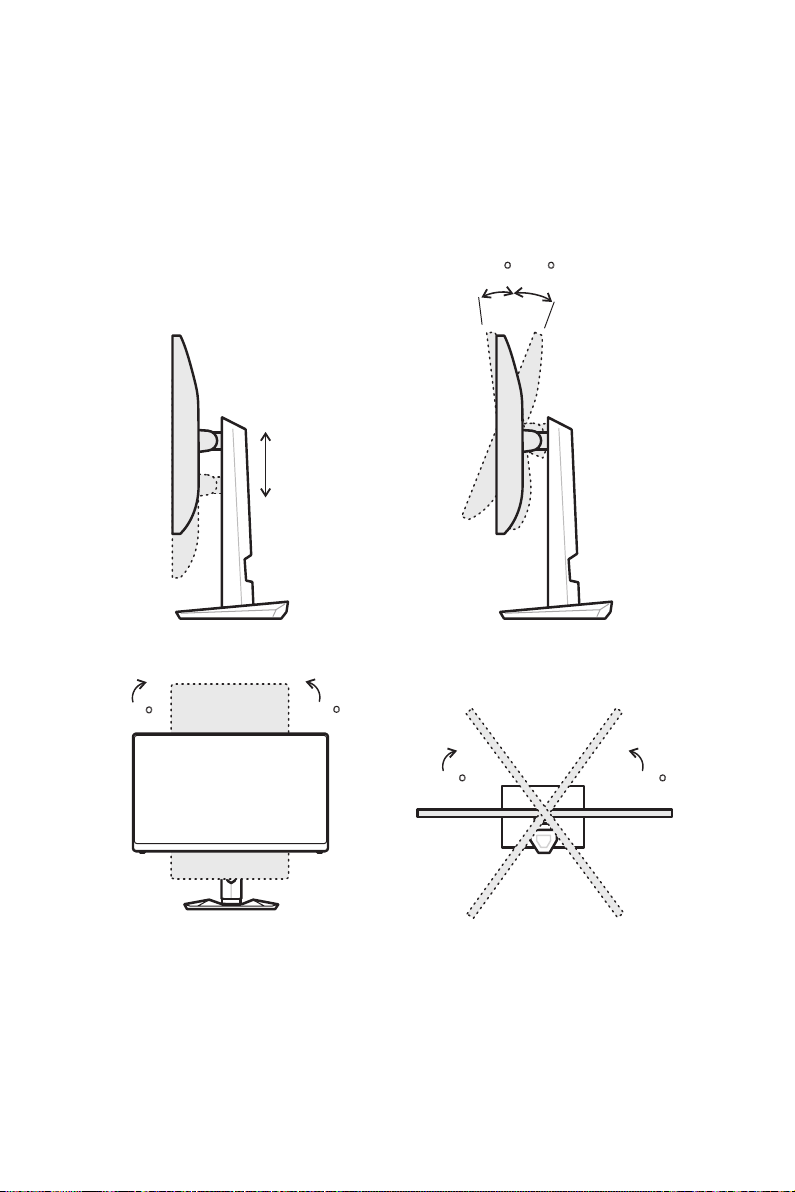

Regulacja monitora

-5

O20O

75

O

100mm

90

O

90

O

75

O

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.

Ważne

⚠

∙

Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.

∙

Przed skorzystaniem z funkcji pivot monitor należy przechylić lekko do tyłu.

Wprowadzenie

5

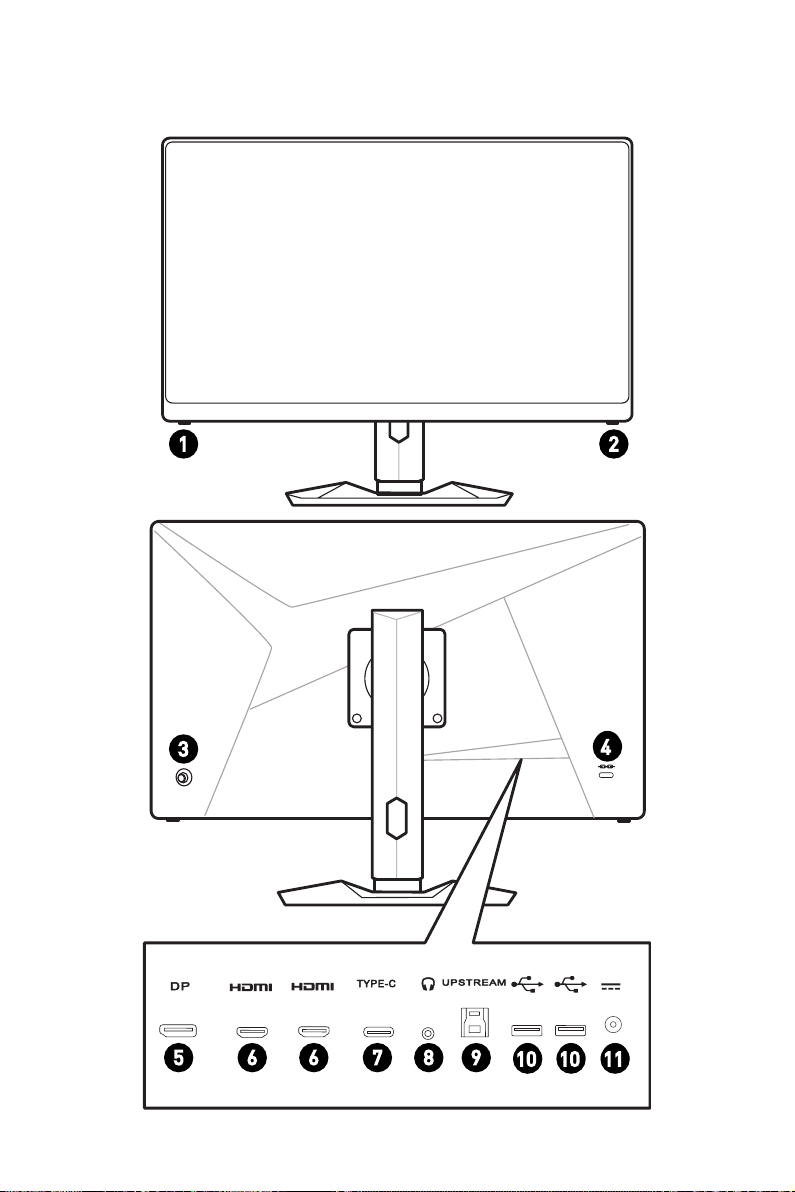

Przegląd monitora

1 2

Wprowadzenie

6

3

95 76 86

4

1110 10

Przycisk makr

1

Uaktywnianie menu OSD.

Przycisk zasilania

2

Navi Key (Przycisk nawigacyjny)

3

Blokada Kensington

4

DisplayPort

5

6

Port HDMI

Port USB typu C

7

Port ten obsługuje tryb DisplayPort Alternate (DP Alt) i zasilanie o
parametrach do 5 V/3 A (15 W). Obsługuje on tylko przesyłanie sygnałów
wideo i nie zapewnia funkcji transmisji danych.

Gniazdo słuchawek

8

Port USB 2.0 typu B upstream

9

Do kabla USB typu upstream.

Ważne

⚠

Wyjęty z opakowania kabel USB typu
upstream należy podłączyć do komputera
i monitora. Po jego podłączeniu będzie
można zacząć korzystać z portów USB typu A

downstream w monitorze.

Do monitora

Do komputera

Port USB 2.0 typu A

10

Gniazdo zasilania

11

Wprowadzenie

7

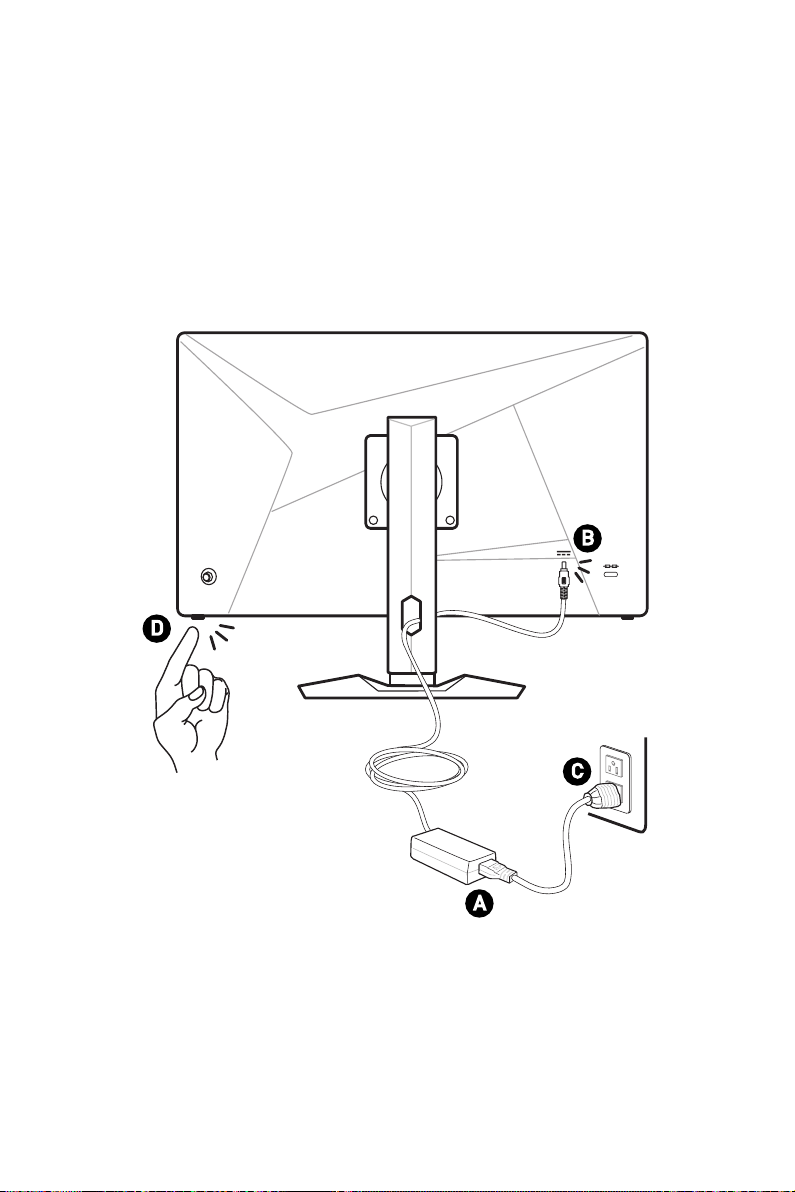

Podłączanie monitora do komputera

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

3. Podłącz przewód zasilający do zasilacza monitora. (Rysunek A)

4. Podłącz zasilacz do gniazda zasilania monitora. (Rysunek B)

5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)

6. Włącz monitor. (Rysunek D)

7. Włącz komputer, a monitor automatycznie wykryje źródło sygnału.

D

B

Wprowadzenie

8

C

A

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

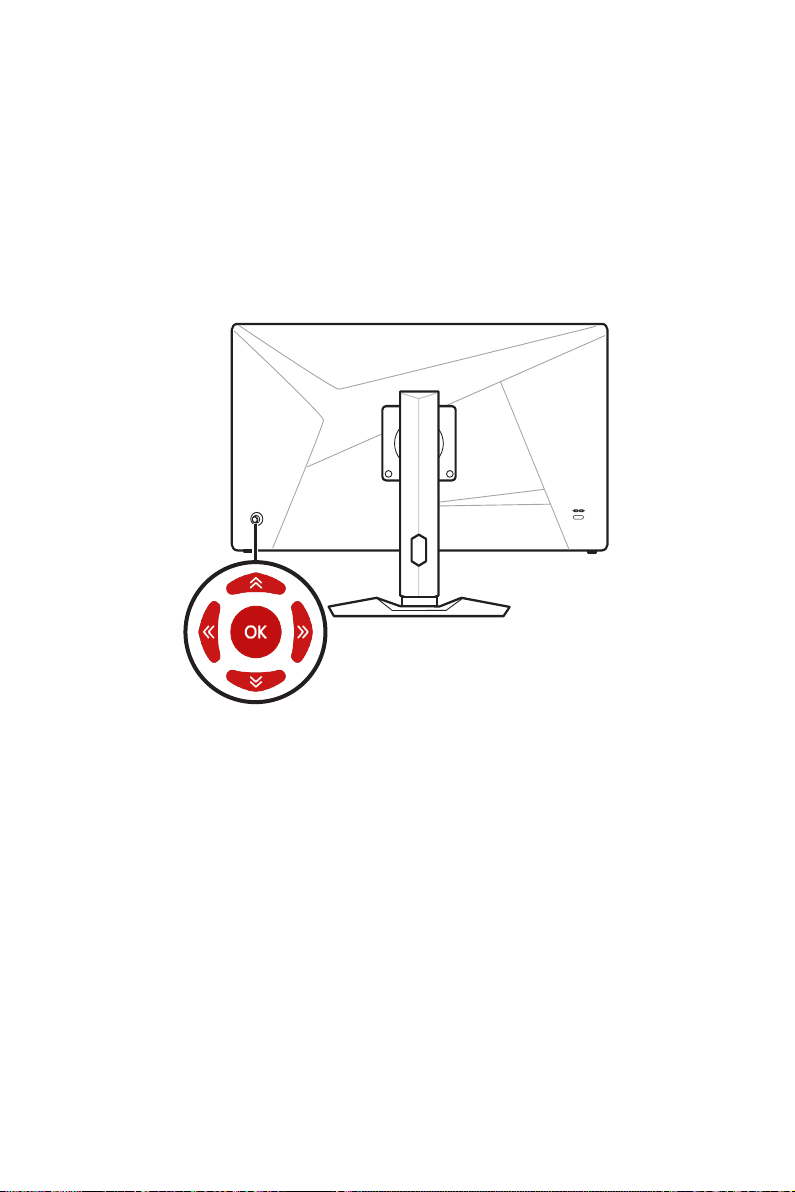

Navi Key (Przycisk nawigacyjny)

Monitor wyposażony jest w przycisk nawigacyjny, wielokierunkowy element sterowania
pomagający w nawigacji w menu ekranowym OSD.

W górę/W dół/W lewo/W prawo:

∙ Wybór menu i elementów funkcji
∙ Dostosowywanie wartości funkcji
∙ Przechodzenie do/wychodzenie z menu funkcji

Naciśnięcie (OK):

∙ Uaktywnianie menu ekranowego (OSD)
∙ Przechodzenie do podmenu
∙ Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

∙ Gdy menu OSD nie jest aktywne, można przejść do menu funkcji Game Mode (Tryb

gry), Screen Assistance (Wsparcie ekranowe), Alarm Clock (Budzik) i Input Source
(Źródło sygnału), przesuwając przycisk nawigacyjny w górę, w dół, w lewo lub w

prawo.

∙ Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.

Konfiguracja w menu OSD

9

Menu OSD

Gaming (Gry)

1. poziom menu 2./3. poziom menu Opis

Game Mode

(Tryb Gry)

Night Vision

(Widzenie w

ciemnościach)

Response Time

(Czas
odpowiedzi)

User (Użytkownika) ∙ Można dostosować wszystkie

FPS

Racing (Wyścigi)

RTS

RPG

OFF (WYŁ.) ∙ Funkcja ta optymalizuje jasność tła

Normal (Normalna)

Strong (Mocna)

Strongest (Najmocniejsza)

A.I.

Normal (Normalna) ∙ Pozycję Czas odpowiedzi można

Fast (Szybki)

Fastest (Najszybszy)

elementy.

∙ Naciśnij przycisk w górę lub w dół,

aby wybrać i wyświetlić podgląd
efektów trybu.

∙ Naciśnij OK przycisk, aby potwierdzić i

zastosować typ trybu.

i jest zalecana podczas grania w gry
FPS.

dostosować w każdym trybie.

∙ Po włączeniu funkcji Korekcja

rozmycia ruchu pozycja Czas
odpowiedzi zostanie wyszarzona.

∙ Po wyłączeniu funkcji Korekcja

rozmycia ruchu należy ustawić dla
pozycji Czas odpowiedzi opcję Szybki.

10

Menu OSD

1. poziom menu 2./3. poziom menu Opis

Anti Motion Blur
(Kor. rozm.
ruchu)

Refresh Rate

(Częst.
odświeżania)

Alarm Clock
(Budzik)

Screen
Assistance
(Wsparcie

ekranowe)

OFF (WYŁ.) ∙ Po włączeniu funkcji Korekcja

ON (WŁ.)

∙ Po włączeniu funkcji Korekcja

∙ Po ustawieniu dla funkcji Adaptive-

Location

(Lokalizacja)

OFF (WYŁ.)

ON (WŁ.)

Location

(Lokalizacja)

OFF (WYŁ.)

15:00 00:01-99:59

30:00

45:00

60:00

None (Brak) ∙ Pozycję Wsparcie ekranowe można

Icon (Ikona)

Position
(Pozycja)

Reset
(Resetuj)

Górny lewy ∙ Pozycję Częstotliwość odświeżania

Górny prawy

Dolny lewy

Dolny prawy

Górny lewy ∙ Pozycję Budzik można dostosować w

Górny prawy

Dolny lewy

Dolny prawy

Customize
(Dostosuj)

∙ Domyślna lokalizacja pozycji

∙ Monitor ten działa zgodnie z

∙ Po ustawieniu czasu naciśnij OK

∙ Domyślna lokalizacja pozycji Budzik to

∙ Ustawienie domyślne pozycji

rozmycia ruchu nie będzie można
włączyć pozycji HDCR i Jasność, które
zostaną wówczas wyszarzone.

rozmycia ruchu pozycja Czas
odpowiedzi zostanie wyszarzona.

Sync opcji WŁ. należy wyłączyć
funkcję Korekcja rozmycia ruchu.

można dostosować w każdym trybie.

Częstotliwość odświeżania to Górny
lewy. Lokalizację można ustawić w
menu OSD. Naciśnij OK przycisk, aby
potwierdzić i zastosować lokalizację
pozycji Częstotliwość odświeżania.

częstotliwością odświeżania ekranu
ustawioną w systemie operacyjnym.

każdym trybie.

przycisk, aby uaktywnić timer.

Górny lewy. Użytkownik może wybrać
preferowaną lokalizację.

dostosować w każdym trybie.

Wsparcie ekranowe to Brak.

Menu OSD

11

1. poziom menu 2./3. poziom menu Opis

Adaptive-Sync OFF (WYŁ.) ∙ Funkcja Adaptive-Sync zapobiega

ON (WŁ.)

rozchodzeniu się obrazu.

∙ W przypadku sygnału DisplayPort

lub HDMI funkcja jest domyślnie
wyłączona i można ją włączać/
wyłączać w każdym trybie, przy
dowolnej rozdzielczości, źródle
sygnału i częstotliwości odświeżania
ekranu.

∙ Po włączeniu funkcji Adaptive-Sync

funkcja Korekcja rozmycia ruchu
zostanie wyłączona.

Professional (Zaawansowane)

1. poziom menu 2. poziom menu Opis

Pro Mode

(Tryb Pro)

Eye Saver
(Ochrona

wzroku)

HDCR OFF (WYŁ.) ∙ Pozycję HDCR można dostosować w każdym

Anti Motion Blur
(Kor. rozm.
ruchu)

User

(Użytkownika)

Reader (Czytnik)

Cinema (Kino)

Designer

(Projektant)

OFF (WYŁ.) ∙ Funkcja Ochrona wzroku chroni oczy przed

ON (WŁ.)

ON (WŁ.)

OFF (WYŁ.) ∙ Po włączeniu funkcji Korekcja rozmycia ruchu

ON (WŁ.)

∙ Tryb domyślny to User (Użytkownika).
∙ Można dostosować wszystkie elementy.
∙ Naciśnij przycisk w górę lub w dół, aby wybrać

i wyświetlić podgląd efektów trybu.

∙ Naciśnij OK przycisk, aby potwierdzić i

zastosować typ trybu.

działaniem światła niebieskiego. Po włączeniu
funkcja Ochrona wzroku ustawia bardziej
żółtawą temperaturę barwową obrazu.

∙ Pozycję Ochrona wzroku można dostosować w

każdym trybie.

∙ Po ustawieniu dla pozycji Tryb Pro opcji

Czytnik wymagane będzie włączenie funkcji
Ochrona wzroku.

trybie.

∙ Funkcja HDCR zwiększa jakość obrazu

poprzez wzmocnienie jego kontrastu.

∙ Po włączeniu funkcji HDCR pozycja Jasność

zostanie wyszarzona.

∙ Nie można włączyć jednocześnie funkcji HDCR

i Korekcja rozmycia ruchu.

nie będzie można włączyć pozycji HDCR i
Jasność, które zostaną wówczas wyszarzone.

∙ Po włączeniu funkcji Korekcja rozmycia ruchu

pozycja Czas odpowiedzi zostanie wyszarzona.

∙ Po ustawieniu dla funkcji Adaptive-Sync

opcji WŁ. należy wyłączyć funkcję Korekcja

rozmycia ruchu.

12

Menu OSD

1. poziom menu 2. poziom menu Opis

Enhancement
(Poprawa
obrazu)

OFF (WYŁ.) ∙ Pozycja Poprawa obrazu koryguje krawędzie

Weak (Słaba)

Medium (Średni)

Strong (Mocna)

Strongest
(Najmocniejsza)

obrazu w celu ich wyostrzenia.

∙ Pozycję Poprawa obrazu można dostosować w

każdym trybie.

Image (Obraz)

1. poziom menu 2./3. poziom menu Opis

Brightness

(Jasność)

Contrast
(Kontrast)

Sharpness

(Ostrość)

Color

Temperature
(Temperatura

barwowa)

Screen Size
(Rozmiar

ekranu)

0-100 ∙ Pozycję Jasność można

0-100 ∙ Pozycję Kontrast można

0-5 ∙ Pozycję Ostrość można

Cool (Zimna) ∙ Ustawienie domyślne pozycji

Normal (Normalna)

Warm (Ciepła)

Customization
(Niestandardowa)

Auto (Automatyczny) ∙ Pozycję Rozmiar ekranu można

4:3

16:9

R (0-100)

G (0-100)

B (0-100)

dostosować w trybie
Użytkownika, RTS, RPG i Czytnik.

∙ Po włączeniu funkcji Korekcja

rozmycia ruchu lub HDCR pozycja

Jasność zostanie wyszarzona.

dostosować w każdym trybie.

dostosować w każdym trybie.

∙ Pozycja Ostrość poprawia

wyrazistość i szczegółowość

obrazu.

Temperatura barwowa to

Normalna.

∙ Naciśnij przycisk w górę lub

w dół, aby wybrać i wyświetlić
podgląd efektów trybu.

∙ Naciśnij OK przycisk, aby

potwierdzić i zastosować typ

trybu.

∙ Pozycję Temperatura barwowa

można dostosować w trybie

Niestandardowa.

dostosować w każdym trybie,
przy dowolnej rozdzielczości
i częstotliwości odświeżania
ekranu.

∙ Ustawienie domyślne to

Automatyczny.

Menu OSD

13

Input Source (Źródło sygnału)

1. poziom menu 2. poziom menu Opis

HDMI1 ∙ Pozycję Źródło sygnału można dostosować

w każdym trybie.

HDMI2

DP

Type C (Typu C)

Auto Scan

(Autoskanowanie)

OFF (WYŁ.) ∙ W poniższych przypadkach można użyć

przycisku nawigacyjnego w celu wybrania

ON (WŁ.)

źródła sygnału:

• Gdy dla pozycji „Auto Scan”
(Autoskanowanie) ustawiona jest opcja
„OFF” (WYŁ.), a monitor jest w trybie
oszczędzania energii.

• Gdy na ekranie monitora widoczny jest
komunikat „No Signal” (Brak sygnału).

Navi Key (Przycisk nawigacyjny)

1. poziom menu 2. poziom menu Opis

W górę/W dół/W
lewo/W prawo

OFF (WYŁ.) ∙ Ustawieniem domyślnym dla przycisku w

Brightness

(Jasność)

Game Mode

(Tryb Gry)

Screen Assistance
(Wsparcie

ekranowe)

Alarm Clock
(Budzik)

górę jest Tryb Gry.

∙ Ustawieniem domyślnym dla przycisku w dół

jest Wsparcie ekranowe.

∙ Ustawieniem domyślnym dla przycisku w

lewo jest Budzik.

∙ Ustawieniem domyślnym dla przycisku w

prawo jest Źródło sygnału.

∙ Wszystkie ustawienia przycisku

nawigacyjnego można dostosować w Menu

OSD.

14

Input Source

(Źródło sygnału)

Refresh Rate

(Częst.
odświeżania)

Information on
Screen (Informacje

na ekranie)

Menu OSD

Setting (Ustawienia)

1. poziom menu 2. poziom menu Opis

Language (Język) 繁體中文 ∙ Domyślnym językiem fabrycznym jest

English

Français

Deutsch

Italiano

Español

한국어

日本語

Русский

Português

简体中文

Bahasa Indonesia

Türkçe

(Wkrótce
dostępnych będzie
więcej języków)

Transparency
(Przezroczystość)

OSD Time

Out (Czas

wyświetlania

menu OSD)

Podświetlenie

LED RGB

Power Button

(Przycisk

zasilania)

Information
on Screen
(Informacje na

ekranie)

0-5 ∙ Pozycję Przezroczystość można dostosować

5~30s ∙ Pozycję Czas wyświetlania menu OSD można

OFF (WYŁ.) ∙ Pozycję Podświetlenie LED RGB można

ON (WŁ.)

OFF (WYŁ.) ∙ Po ustawieniu opcji OFF (WYŁ.) naciśnięcie

Standby

(Tryb oczekiwania)

OFF (WYŁ.) ∙ Informacje o stanie monitora są wyświetlane

ON (WŁ.)

angielski.

∙ Aby potwierdzić i zastosować ustawienie

języka, należy nacisnąć OK przycisk.

∙ Pozycja Język jest ustawieniem niezależnym.

Wybrane przez użytkownika ustawienie
języka ma priorytet względem domyślnych
ustawień fabrycznych. Po wybraniu dla
pozycji Resetuj opcji Tak ustawienie Język

nie zostanie zmienione.

w każdym trybie.

dostosować w każdym trybie.

włączyć lub wyłączyć.

∙ Ustawienie domyślne to WŁ.

przycisku zasilania spowoduje wyłączenie

monitora.

∙ Po ustawieniu opcji Standby (Tryb

oczekiwania) naciśnięcie przycisku

zasilania spowoduje wygaszenie panelu i

podświetlenia.

po prawej stronie ekranu.

∙ Funkcję Informacje na ekranie można

włączyć lub wyłączyć. Ustawienie domyślne
to WYŁ.

Menu OSD

15

1. poziom menu 2. poziom menu Opis

HDMI CEC OFF (WYŁ.) ∙ Ustawienie domyślne to WYŁ.

ON (WŁ.)

Reset (Resetuj) YES (TAK) ∙ Pozycję Resetuj, która umożliwia

NO (NIE)

∙ Funkcja HDMI CEC (ang. Consumer

Electronics Control) obsługuje Sony
PlayStation®, Nintendo® Switch™ i różne
urządzenia audio-wideo zgodne z funkcją

CEC.

∙ Po ustawieniu dla funkcji HDMI CEC opcji

ON (WŁ.):

• Monitor będzie włączał się automatycznie,
gdy włączone zostanie urządzenie CEC.

• Urządzenie CEC będzie przełączać się do
trybu oszczędzania energii, gdy monitor
zostanie wyłączony.

• Jeśli podłączona jest konsola Sony
PlayStation® lub Nintendo® Switch™,
dla pozycji Game Mode (Tryb gry) i Pro
Mode (Tryb Pro) automatycznie ustawiona
zostanie opcja User (Użytkownika)
(domyślna), którą będzie można później
dostosować do własnych preferencji.

przywrócenie początkowych ustawień
domyślnych menu OSD, można zastosować w
każdym trybie.

16

Menu OSD

Dane techniczne

Model Optix MAG274QRF Optix MAG274QRF-QD

Rozmiar 27 inch

Krzywizna Płaski

Typ panelu Rapid IPS

Rozdzielczość 2560 x 1440 przy 165Hz

Współczynnik proporcji

Jasność (nity) 300 (typowa)

Jasność: USB typu C Power
Delivery

Współczynnik kontrastu 1000:1

Częst. odświeżania 165Hz

Czas odpowiedzi 1 ms (GTG)

Interfejs wejściowy

Złącza We/Wy

Kąty widzenia 178° (w poziomie), 178° (w pionie)

DCI-P3*/sRGB 94% / 131% 97% / 147%

Wykończenie powierzchni Antyrefleksyjne

16:9

5 V/3 A ∙ 0~69%: 5 V/3 A

∙ 70~80%: 5 V/2 A
∙ 81~100%: 5 V/1 A

∙ HDMI x 2
∙ DP x 1
∙ USB typu C (tryb DP Alt) x1 (zasilanie o

parametrach do 5 V/3 A)

∙ USB 2.0 typu B x1 (z komputera do monitora)
∙ USB 2.0 typu A x2
∙ Gniazdo słuchawek x1

Kolory wyświetlacza 1,07 mld (8 bitów + FRC)

Specyfikacje zasilacza

Moc wejściowa 100~240 VAC, 50~60 Hz, maks. 1,6 A

Moc wyjściowa

Regulacja (nachylenie) -5°~20°

∙ Opcja 1: DA-65C19
∙ Opcja 2: YJS065I-1903420D

19,0V 3,42A

Dane techniczne

17

Model Optix MAG274QRF Optix MAG274QRF-QD

Regulacja (wysokość) 0~100mm

Regulacja (obrót) -75°~75°

Regulacja (pivot) -90°~90°

Blokada Kensington Tak

∙ Typ płytki: 100 x 100 mm
∙ Typ śruby: M4 x 10 mm

Montaż VESA

Wymiary (S x W x G) 614,9 x 532,7 x 206,7 mm

Waga 6,05 kg (netto)/8,7 kg (brutto)

Działanie

Warunki
otoczenia

Przechowywanie

• Średnica gwintu: 4 mm

• Skok gwintu: 0,7 mm

• Długość gwintu: 10 mm

∙ Temperatura: od 0℃ do 40℃
∙ Wilgotność: od 20% do 90%, bez kondensacji
∙ Wysokość: 0~5000m

∙ Temperatura: od -20℃ do 60℃
∙ Wilgotność: od 10% do 90%, bez kondensacji

* W oparciu o standardy testowe CIE1976.

Dane techniczne

18

Wstępnie ustawione tryby wyświetlania

Optix MAG274QRF /

Standard Rozdzielczość

VGA 640x480 przy 60Hz V V

przy 67Hz V V
przy 72Hz V V

przy 75Hz V V

Tryb DOS 720x480 przy 60Hz V V

720x576 przy 50Hz V V

SVGA 800x600 przy 56Hz V V

przy 60Hz V V
przy 72Hz V V
przy 75Hz V V

XGA 1024x768 przy 60Hz V V

przy 70Hz V V
przy 75Hz V V

SXGA 1280x1024 przy 60Hz V V

przy 75Hz V V

WXGA+ 1440x900 przy 60Hz V V
WSXGA+ 1680x1050 przy 60Hz V V

Full HD 1920x1080 przy 60Hz V V

przy 120Hz V V
przy 165Hz V V

QHD 2560x1440 przy 60Hz V V

przy 120Hz V V
przy 144Hz V
przy 165Hz V

Rozdzielczość
sygnału wideo

480P V V
576P V V
720P V V
1080P V V
1080P przy 120Hz V V
2160P przy 30Hz V
2160P przy 60Hz V

Optix MAG274QRF-QD

HDMI DP / typu C

Wstępnie ustawione tryby wyświetlania

19

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.

• Naciśnij ponownie przycisk zasilania monitora.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

Brak obrazu.

• Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.

• Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy są
włączone.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby
uaktywnić monitor.

Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na
ekranie.

• Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na
komputerze ustawienie odpowiednie dla monitora.

Brak obsługi Plug & Play.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.

Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują
problemy z kolorami.

• Nie korzystaj z przedłużaczy kabli wideo.

• Dostosuj jasność i kontrast.

• Dostosuj kolory RGB lub ustaw temperaturę barwową.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.

Monitor zaczyna migotać lub pojawiają się fale.

• Zmień częstotliwość odświeżania na odpowiednią dla monitora.

• Zaktualizuj sterowniki karty graficznej.

• Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować
zakłócenia elektromagnetyczne (EMI).

Rozwiązywanie problemów

20

Instrukcje bezpieczeństwa

∙ Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.
∙ Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na

urządzeniu lub w podręczniku użytkownika.

∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.

Zasilanie

∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie

zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale
100~240 V.

∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać

bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda

zasilania.

∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest

wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A
(maks.).

∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć

przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe
zużycie energii.

∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie

nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie
zasilającym.

∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza

dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.

Bateria

Jeśli urządzenie jest wyposażone w baterię, należy zastosować specjalne środki
ostrożności.

∙ Nieprawidłowa wymiana baterii może spowodować jej wybuch. Wymieniać

można wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez

producenta.

∙ Baterii nie wolno wrzucać do ognia ani gorącego pieca, a także nie wolno jej

mechanicznie zgniatać ani dzielić na części, ponieważ mogłoby to być przyczyną

wybuchu.

∙ Baterii nie wolno zostawiać w miejscach o bardzo wysokiej temperaturze lub bardzo

niskim ciśnieniu atmosferycznym, ponieważ mogłoby to doprowadzić do wybuchu
albo wycieku łatwopalnego płynu lub gazu.

∙ Nie wolno dopuścić do połknięcia baterii. Połknięcie baterii pastylkowej grozi

poważnymi oparzeniami wewnętrznymi, a nawet śmiercią. Nowe i zużyte baterie
należy przechowywać poza zasięgiem dzieci.

Unia Europejska:

Baterii, zestawów baterii i akumulatorów nie należy usuwać z
nieposortowanymi odpadkami domowymi. Należy skorzystać z publicznego
systemu zbiórki w celu ich przekazania, recyklingu lub przetworzenia
zgodnie z lokalnymi przepisami.

Instrukcje bezpieczeństwa

21

Tajwan:

廢電池請回收
Ze względu na wymagania ochrony środowiska zużyte baterie należy
zbierać oddzielnie w celu recyklingu lub specjalnego usuwania.

Kalifornia, USA:

Baterie pastylkowe mogą zawierać nadchloran i ich przetwarzanie lub
usuwanie wymaga w stanie Kalifornia specjalnej obsługi.
Dalsze informacje można uzyskać pod adresem: https://dtsc.ca.gov/
perchlorate/

Warunki otoczenia

∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi

temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej,
niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.

∙ Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.
∙ Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany

lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które
odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.

∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie

wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.

∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze

przechowywania powyżej 60℃ lub poniżej -20℃, ponieważ może to uszkodzić
urządzenie.

∙ Maksymalna temperature działania wynosi około 40℃.
∙ Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do

czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych
środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie,
ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem
elektrycznym.

∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym

lub elektrycznym.

∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać

sprawdzone przez personel serwisu:

• Przewód zasilający lub wtyczka uległy uszkodzeniu.

• Do wnętrza urządzenia dostał się płyn.

• Urządzenie zostało poddane działaniu wilgoci.

• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z
podręcznikiem użytkownika.

• Urządzenie zostało upuszczone i uszkodzone.

• Urządzenie ma wyraźne oznaki uszkodzenia.

Instrukcje bezpieczeństwa

22

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski
poziom niebieskiego światła)

Wykazano, że światło niebieskie jest przyczyną
zmęczenia i dyskomfortu oczu. Firma MSI oferuje
obecnie monitory z certyfikatem TÜV Rheinland
dotyczącym Niski poziom niebieskiego światła w celu
zadbania o komfort widzenia i dobre samopoczucie
użytkowników. Prosimy o zastosowanie się do
poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem
i ekspozycji na światło niebieskie.

∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej

poziomu wzroku.

∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego

patrzenia na ekran.

∙ Należy robić 20-minutowe przerwy co 2 godziny.
∙ Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego

przez co najmniej 20 sekund.

∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból

ciała.

∙ Należy korzystać z trybu Reader (Czytnik)/Anti-Blue (Ochrona przed niebieskim

światłem) lub włączyć opcjonalną funkcję Niski poziom niebieskiego światła.

Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku
Migotania)

∙ Firma TÜV Rheinland przetestowała ten produkt

pod kątem migotania ekranu widocznego i
niewidocznego dla oka ludzkiego i będącego
przyczyną zmęczenia oczu.

∙ Firma TÜV Rheinland opracowała zestaw testów,

które określają minimalne normy dla różnych
zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy
międzynarodowe lub powszechne w branży, które zostały podwyższone.

∙ Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.
∙ Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje

określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie
częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.

∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/

MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

Certyfikat TÜV Rheinland

23

Informacje dotyczące przepisów

Zgodność z CE

Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia
ustawodawstw państw członkowskich odnoszących się do
kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy
niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i
dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały
jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej
opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości
radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest
zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy
B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone,
aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi
zakłóceniami w instalacjach domowych. Urządzenie generuje,
wykorzystuje oraz może wytwarzać energię częstotliwości radiowej
i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może
powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie
wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe
zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić
wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować
zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

∙ Obrócenie lub przemieszczenie anteny odbiorczej.
∙ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
∙ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym

obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub

radiowy.

∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania

pomocy.

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek
odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z
urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych
kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm
następującym warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń i

2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia,

które mogą spowodować jego niepożądane działanie.

Informacje dotyczące przepisów

24

Oświadczenie WEEE

Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i
elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie
może być utylizowany jako część odpadów komunalnych. W związku z tym
producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu
okresu eksploatacji.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE
REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI
udostępnia informacje o substancjach chemicznych pod adresem:
https://csr.msi.com/global/index

Energooszczędność produktu

∙ Zmniejszone zużycie energii podczas używania i w trybie wstrzymania
∙ Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
∙ Łatwy demontaż i recykling
∙ Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
∙ Zwiększona żywotność produktu, poprzez łatwe aktualizacje
∙ Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie

części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać
po zakończeniu żywotności.

∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym

punktem zbiórki do celów recyklingu i usuwania zużytych produktów.

∙ W celu uzyskania dalszych informacji dotyczących przetwarzania

należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.

∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu

produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi.

com.

Ostrzeżenie!

Zbyt długie korzystanie z monitora może wpływać na wzrok.

Zalecenia:

1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.

2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku

dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być
ograniczony do mniej niż jednej godziny dziennie.

Informacje dotyczące przepisów

25

Prawa autorskie i informacje na temat znaków
towarowych

Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to
zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe
wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli.
Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie
dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania
zmian w niniejszym dokumencie bez uprzedniego powiadomienia.

Pomoc techniczna

Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika
użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
W celu uzyskania dalszych wskazówek można także przejść na stronę
https://www.msi.com/support/.

Informacje dotyczące przepisów

26
