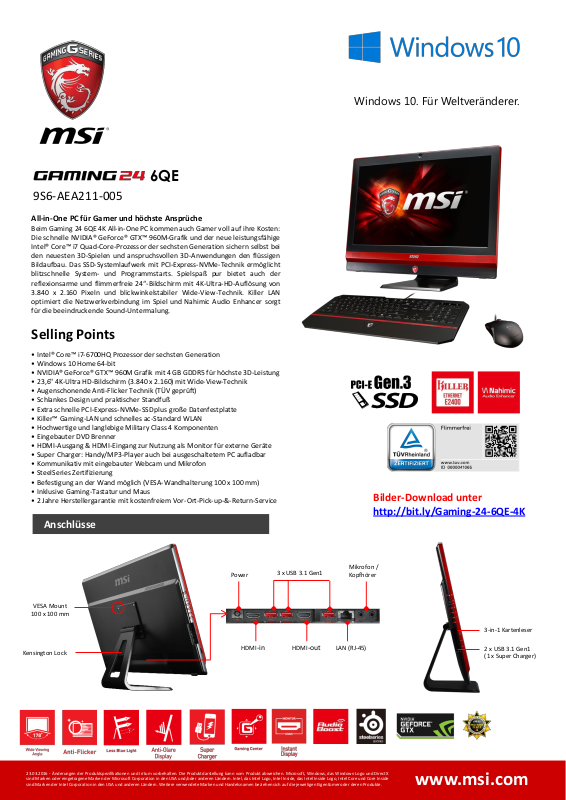

MSI Gaming 24 6QE Service Manual [de]

www.msi.com

Windows 10. Für Weltveränderer.

23.03.2016 - Änderungen der Produktspezifikationen und Irrtum vorbehalten. Die Produktdarstellung kann vom Produkt abweichen. Microsoft, Windows, das Windows-Logo und DirectX sind Marken oder eingetragene Marken derMicrosoft Corporation in den USA und/oder anderen Ländern.Intel, das Intel Logo, Intel Inside, das Intel Inside Logo, Intel Core und Core Inside sind Marken der Intel Corporationin den USA und anderen Ländern. Weitereverwendete Marken und Handelsnamen beziehen sich auf die jeweiligen Eigentümeroder deren Produkte.

Anschlüsse

6QE

Kensington Lock

VESA Mount

100 x 100 mm

Power

HDMI-out

LAN (RJ-45)

Mikrofon / Kopfhörer

HDMI-in

3 x USB 3.1 Gen1

3-in-1 Kartenleser

2 x USB 3.1 Gen1

(1 x Super Charger)

All-in-One PC für Gamer und höchste Ansprüche

Beim Gaming 24 6QE 4K All-in-One PC kommen auch Gamer voll auf ihre Kosten: Die schnelle NVIDIA® GeForce® GTX™ 960M-Grafik und der neue leistungsfähige Intel® Core™ i7 Quad-Core-Prozessor der sechsten Generation sichern selbst bei den neuesten 3D-Spielen und anspruchsvollen 3D-Anwendungen den flüssigen Bildaufbau. Das SSD-Systemlaufwerk mit PCI-Express-NVMe-Technik ermöglicht blitzschnelle System- und Programmstarts. Spielspaß pur bietet auch der reflexionsarme und flimmerfreie 24“-Bildschirm mit 4K-Ultra-HD-Auflösung von

3.840 x 2.160 Pixeln und blickwinkelstabiler Wide-View-Technik. Killer LAN optimiert die Netzwerkverbindung im Spiel und Nahimic Audio Enhancer sorgt für die beeindruckende Sound-Untermalung.

Selling Points

• Intel® Core™ i7-6700HQ Prozessor der sechsten Generation

• Windows 10 Home 64-bit

• NVIDIA® GeForce® GTX™ 960M Grafik mit 4 GB GDDR5 für höchste 3D-Leistung

• 23,6" 4K-Ultra HD-Bildschirm (3.840 x 2.160) mit Wide-View-Technik

• Augenschonende Anti-Flicker Technik (TÜV geprüft)

• Schlankes Design und praktischer Standfuß

• Extra schnelle PCI-Express-NVMe-SSD plus große Datenfestplatte

• Killer™ Gaming-LAN und schnelles ac-Standard WLAN

• Hochwertige und langlebige Military Class 4 Komponenten

• Eingebauter DVD Brenner

• HDMI-Ausgang & HDMI-Eingang zur Nutzung als Monitor für externe Geräte

• Super Charger: Handy/MP3-Player auch bei ausgeschaltetem PC aufladbar

• Kommunikativ mit eingebauter Webcam und Mikrofon

• SteelSeries Zertifizierung

• Befestigung an der Wand möglich (VESA-Wandhalterung 100 x 100 mm)

• Inklusive Gaming-Tastatur und Maus

• 2 Jahre Herstellergarantie mit kostenfreiem Vor-Ort-Pick-up-&-Return-Service

9S6-AEA211-005

Bilder-Download unter

http://bit.ly/Gaming-24-6QE-4K

www.msi.com

Windows 10. Für Weltveränderer.

Gaming 24 6QE 4K

Produktname Gaming 24 6QE 4K-R7670H16G2T0DS10MHANXS

Artikelnummer 9S6-AEA211-005

EAN 4719072443801

Betriebssystem Windows 10 Home 64-bit

Prozessor

Modell Taktfrequenz / Cache Verlustleistung (TDP)

Intel® Core™ i7-6700HQ Prozessor der sechsten Generation Bis zu 3,50 GHz mit Intel® Turbo-Boost-Technik 2.0 / 6 MB Intel® Smart-Cache 45 Watt

Chipsatz Intel® H170

Touch-Steuerung -

Monitor

Größe 59,9 cm (23,6”), 521,3 x 293,2 mm

Auflösung Glare / Non-Glare Display 3.840 x 2.160 Pixel (4K-UHD)

Anti

-Glare

LED Back

-light

Helligkeit Kontrastverhältnis Farbe 300 cd/m2

1.000:1

16,7 Millionen

Reaktionszeit

Pixelabstand Sichtwinkel 14 ms

0,4525 x 0,13575 mm

178

Horizontal, 178°Vertikal

Grafikkarte

Grafik VRAM

NVIDIA® GeForce® GTX™ 960M

4 GB DDR5

Arbeitsspeicher

Größe (Belegung) Steckplätze Maximum

16 GB DDR4 2133 MHz (2x 8 GB) 2x DDR4 SO-DIMM 32 GB

Speicher

Festplatte 1 (Systemlaufwerk) Festplatte 2

Optisches Laufwerk

256 GB SDD (1x M.2 PCIe 3.0 x4 NVMe SSD) 2 TB HDD (5.400rpm 2,5“ SATA III) DVD Super-Multi-Brenner (Tray-in)

Audio

Mikrofon Audio Chipsatz Lautsprecher

Realtek ALC898

Stereo mit Nahimic Audio Enhancer

Audio Anschlüsse

Kopfhörer / Mikrofon Line-in / Line-out

ja / ja

- / -

Kommunikation

WLAN LAN (RJ45) Bluetooth

802.11ac/a/b/g/n (Intel Wireless-AC 3165) Killer™ E2400 Gaming-Netzwerkkarte mit GBit LAN (10/100/1000) Ver 4.2

Anschlüsse

USB (Seite / Rückseite) Kartenleser HDMI-Ausgang / HDMI-Eingang DisplayPort-Ausgang / DisplayPort-Eingang VGA-out / VGA-Eingang

5x (2x USB 3.1 Gen 1 (1x mit Super Charger) / 3x USB 3.1 Gen 1) 3 in 1 (SD, MMC, MS) 1x / 1x (mit Instant Display Technik)

- / -

Andere Anschlüsse -

TV Tuner -

Webcam Full HD (2 Megapixel)

Mechanische- und Umweltbedingungen

Betriebstemperatur, Lagertemperatur Einhaltung gesetzlicher Vorschriften

10 bis 35°C, -20 bis 60°C Sicherheit: UL/CB , EMC: CE/FCC/C-TICK/VCCI/BSMI

Diebstahlschutz Kensington Lock

Lieferumfang USB Tastatur und Maus

Wandhalterung VESA Standard (100 x 100 mm)

Netzteil Leistung 230 Watt, extern

Abmessungen (B x H x T) 584 x 434 x 32,4 mm (191 mm mit Standfuß)

Gewicht Gerät 9,4 kg

Farbe Rot/Schwarz

Garantie

2 Jahre Herstellergarantie mit Pick-up-&-Return-Service (bis zu 3 Jahre Herstellergarantie optional, Art.-Nr.: 001001-GARANTIE-AIO)

Zubehör -
