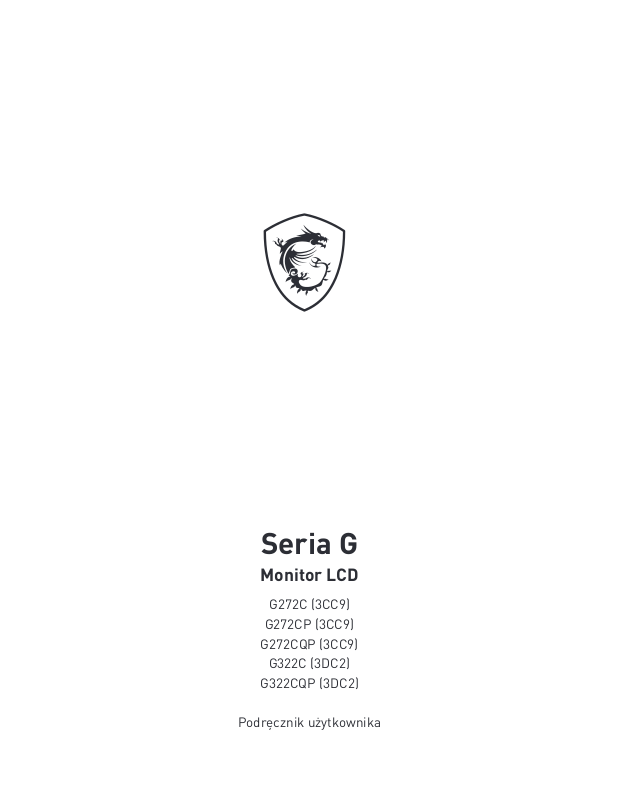

Seria G

Monitor LCD

G272C (3CC9)

G272CP (3CC9)

G272CQP (3CC9)

G322C (3DC2)

G322CQP (3DC2)

Podręcznik użytkownika

Spis treści

Wprowadzenie..............................................................................................................3

Zawartość opakowania ........................................................................................... 3

Instalacja podstawy monitora ................................................................................ 4

Regulacja monitora ................................................................................................ 6

Przegląd monitora.................................................................................................. 8

Podłączanie monitora do komputera................................................................... 12

Konfiguracja w menu OSD.........................................................................................14

Przycisk nawigacji ................................................................................................ 14

Przycisk skrótu ..................................................................................................... 15

Menu OSD ...................................................................................................................16

Gry......................................................................................................................... 17

Profesjonalny........................................................................................................ 19

Obraz..................................................................................................................... 20

Źródło wejścia....................................................................................................... 21

Przycisk nawigacji ................................................................................................ 22

Ustawienie ............................................................................................................ 23

Dane techniczne .........................................................................................................25

Wstępnie ustawione tryby wyświetlania................................................................... 27

Rozwiązywanie problemów .......................................................................................29

Instrukcje bezpieczeństwa ........................................................................................30

Certyfikat TÜV Rheinland...........................................................................................32

Informacje dotyczące przepisów............................................................................... 33

Wersja

V1.0, 2021/06

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor

G272C G272CP G272CQP G322C G322CQP

Dokumentacja Instrukcja szybkiego uruchomienia

Akcesoria

Stojak ze śrubami

Podstawa ze śrubami

Śruby do wsporników do montażu naściennego

Pokrywa stojaka (model G272C i G322C)

Przewód zasilający

Zasilacz

Kable Kabel DisplayPort (opcjonalny)

⚠

Ważne

∙

Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.

∙

Zawartość opakowania może różnić się w zależności od kraju.

∙

Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie powinien być używany z innymi produktami.

Wprowadzenie

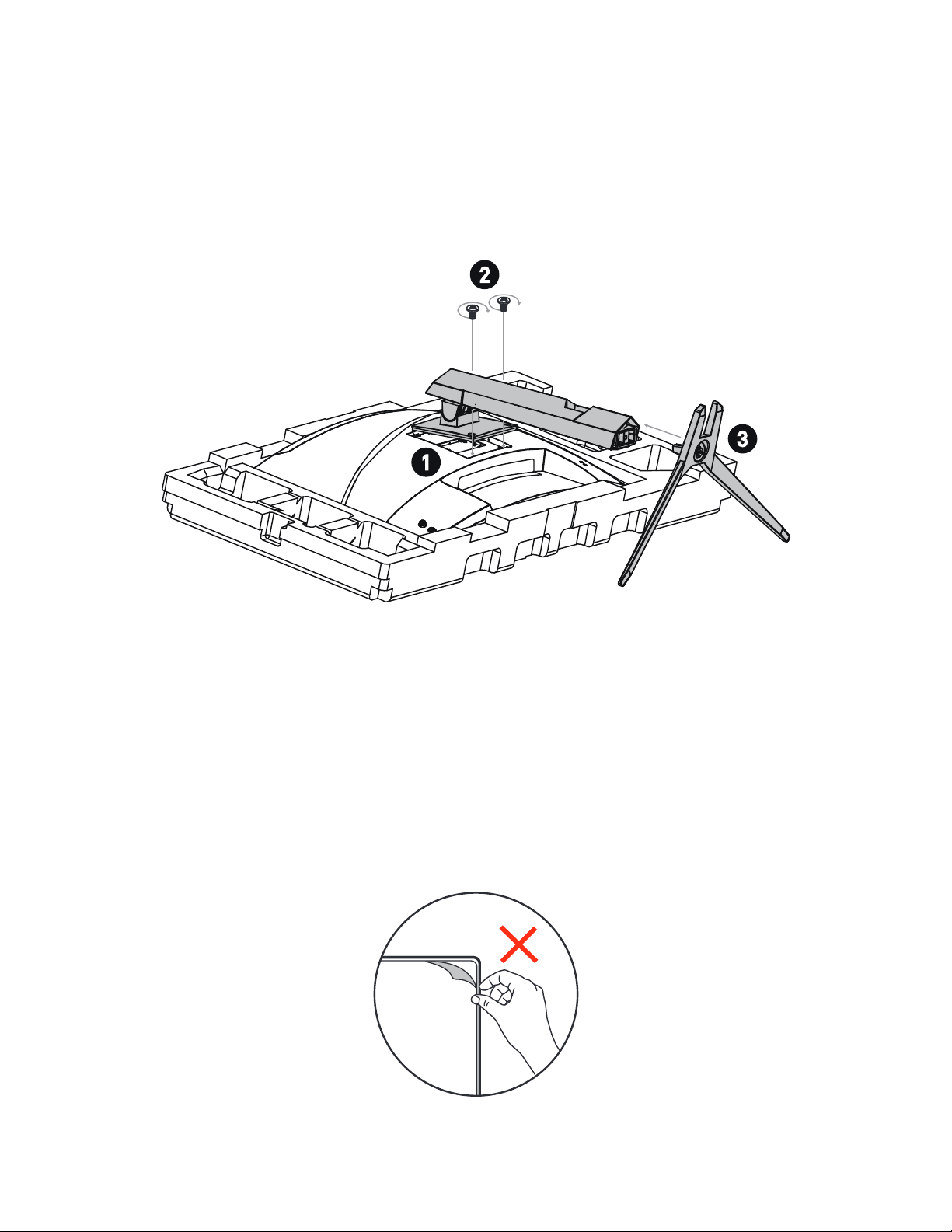

Instalacja podstawy monitora

G272C/G322C

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj stojak do

wgłębienia w monitorze. Przykręć stojak za pomocą śrub.

2. Połącz podstawę ze stojakiem i przykręć śrubę w celu zabezpieczenia podstawy.

3. Dopasuj i wciśnij pokrywę wspornika wzdłuż wgłębienia w monitorze, aż do

zabezpieczenia na miejscu.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

Wprowadzenie

G272CP/G272CQP/G322CQP

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy

do wgłębienia w monitorze.

2. Przykręć wspornik podstawy za pomocą śrub.

3. Połącz podstawę ze wspornikiem i przykręć śrubę w celu zabezpieczenia podstawy.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

⚠

Ważne

∙

Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć porysowania panelu wyświetlacza.

∙

Panel należy chronić przed kontaktem z ostrymi przedmiotami.

∙

Wgłębienie do mocowania wspornika podstawy można również wykorzystać do mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do montażu naściennego należy skontaktować się z dystrybutorem.

∙

Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć wpływ na gwarancję!

Wprowadzenie

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.

⚠

Ważne

∙

Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.

∙

Przed skorzystaniem z funkcji pivot monitor należy przechylić lekko do tyłu.

G272C/G322C

-5°

20°

Wprowadzenie

G272CP/G272CQP

-5°

20°

130mm

G322CQP

-5°

20°

100mm

Wprowadzenie

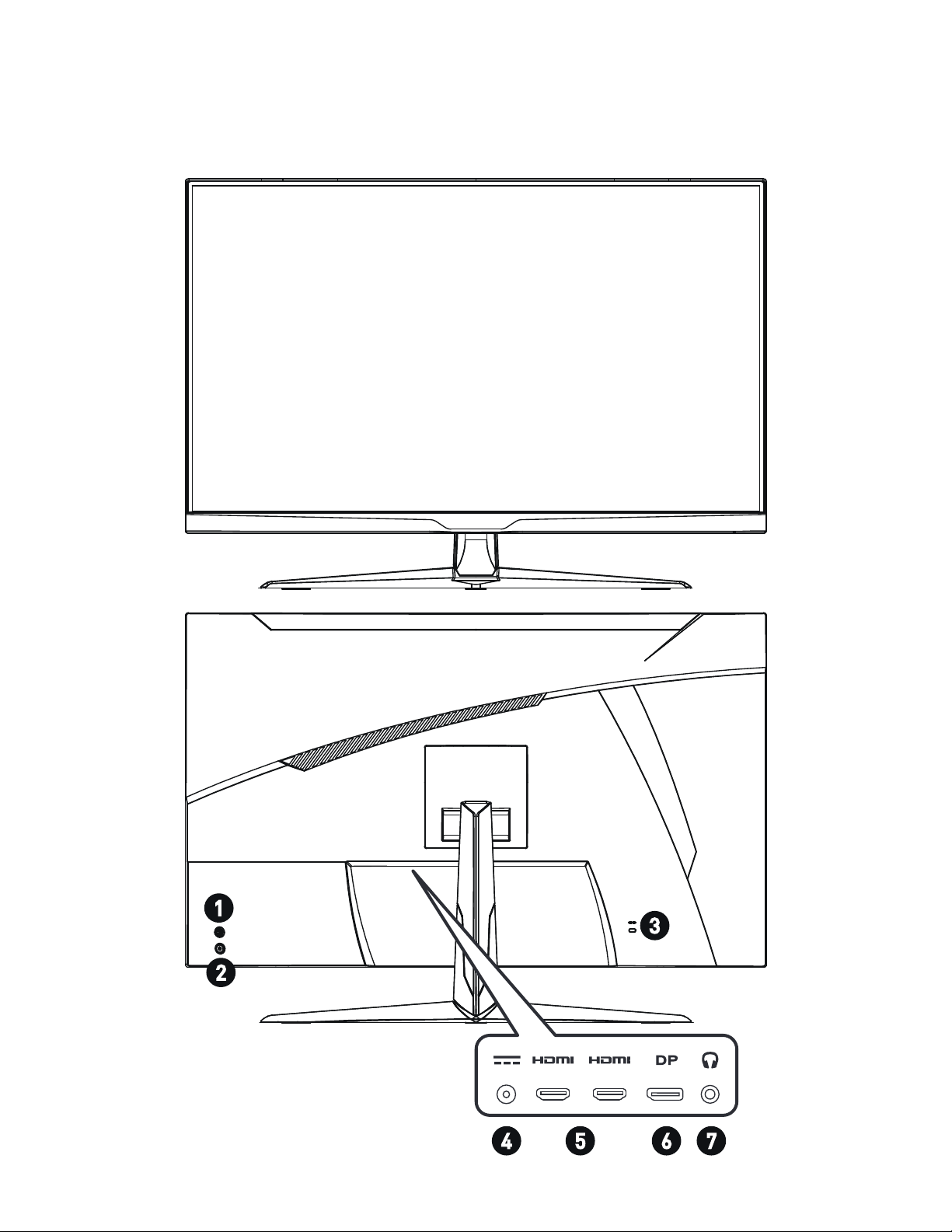

Przegląd monitora

G272C/G322C

4 5 6 7

Wprowadzenie

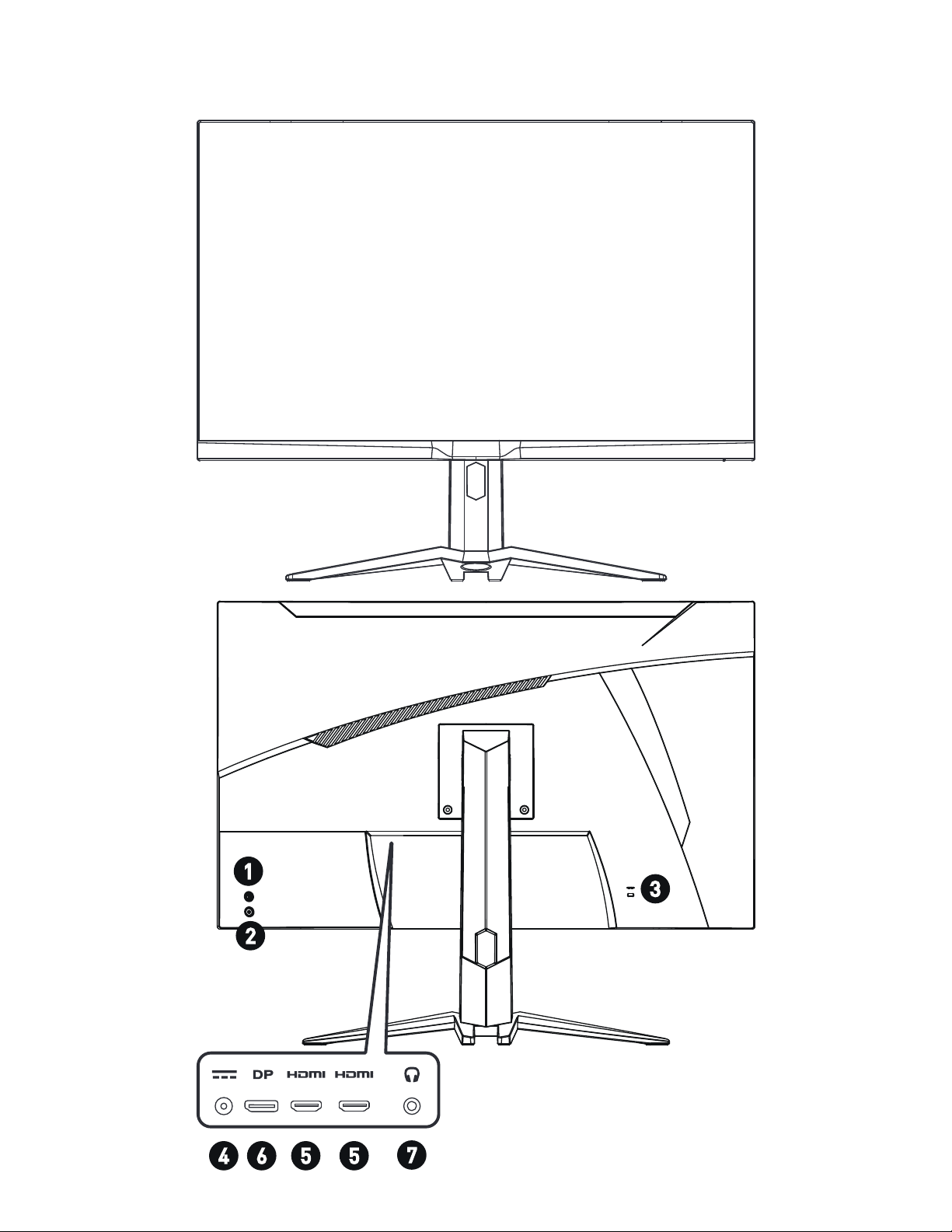

G272CP

4 5 6 7

Wprowadzenie

G272CQP/G322CQP

4 56 5

Wprowadzenie

Przycisk nawigacji

Przycisk zasilania

Blokada Kensington

Gniazdo zasilania

Port HDMI

Port DisplayPort

Gniazdo słuchawek

Wprowadzenie

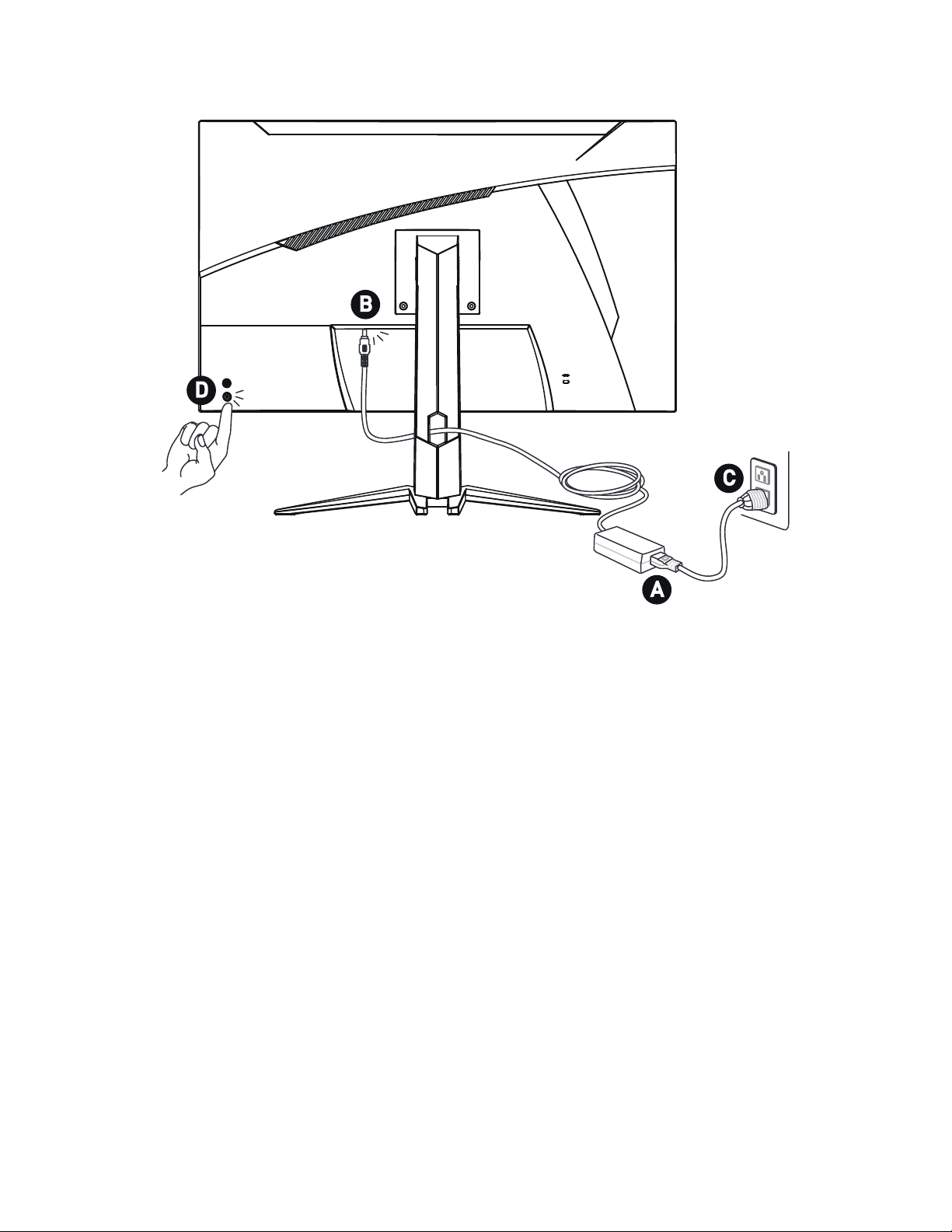

Podłączanie monitora do komputera

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

3. Podłącz przewód zasilający do zasilacza monitora. (Rysunek A)

4. Podłącz zasilacz do gniazda zasilania monitora. (Rysunek B)

5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)

6. Włącz monitor. (Rysunek D)

7. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.

G272C/G322C

Wprowadzenie

G272CP/G272CQP/G322CQP

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

⚠

Ważne

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

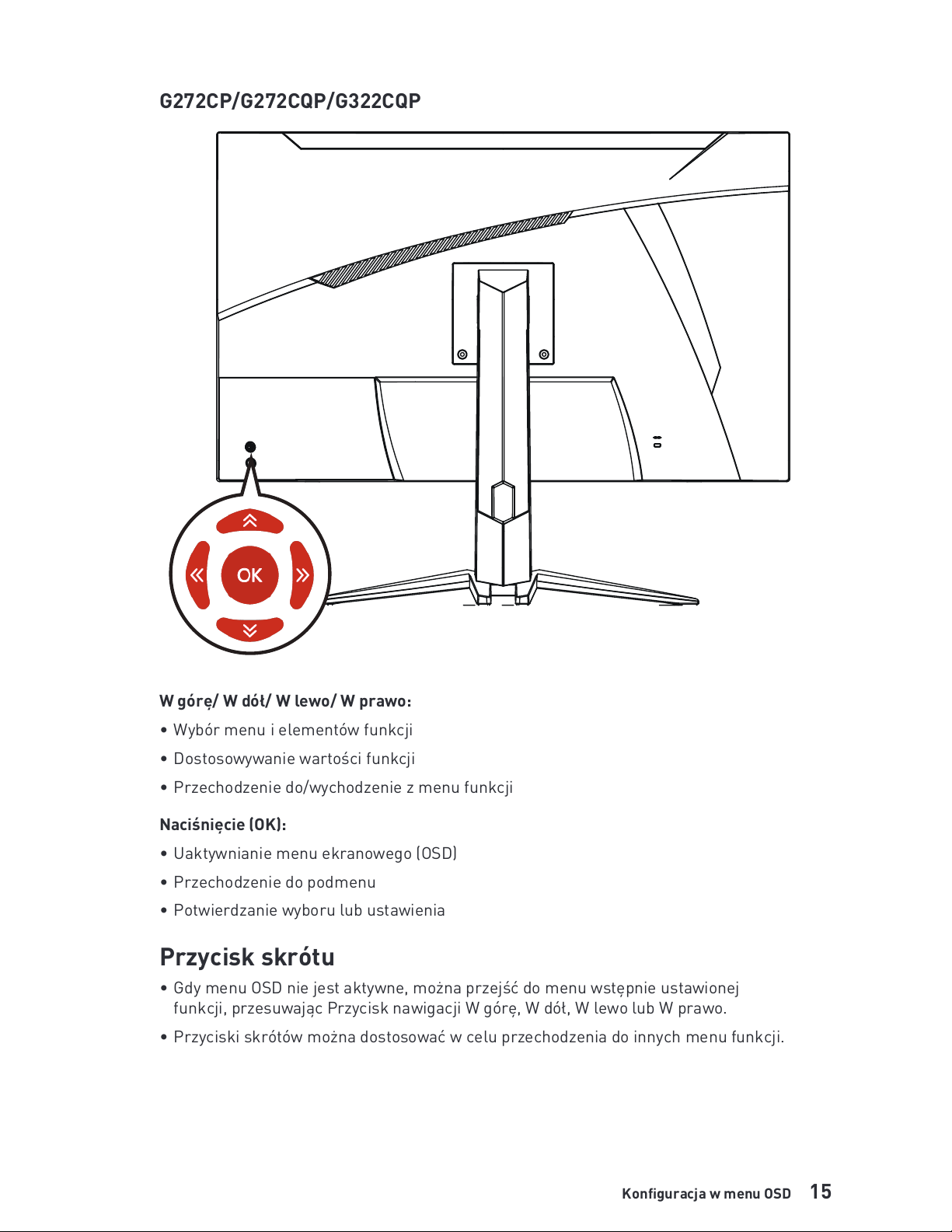

Przycisk nawigacji

Monitor wyposażony jest w Przycisk nawigacji, wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.

G272C/G322C

Konfiguracja w menu OSD

G272CP/G272CQP/G322CQP

W górę/ W dół/ W lewo/ W prawo: ∙ Wybór menu i elementów funkcji ∙ Dostosowywanie wartości funkcji ∙ Przechodzenie do/wychodzenie z menu funkcji

Naciśnięcie (OK): ∙ Uaktywnianie menu ekranowego (OSD) ∙ Przechodzenie do podmenu ∙ Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

∙ Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej

funkcji, przesuwając Przycisk nawigacji W górę, W dół, W lewo lub W prawo.

∙ Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.

Menu OSD

G272C/G272CP/G322C

G272CQP/G322CQP

⚠

Ważne

W przypadku odbioru sygnałów HDR wyszarzone zostaną ustawienia Funkcja Night Vision, MPRT, Niski światła niebieskiego, HDCR, Jasność, Kontrast i Temperatura barwowa.

Menu OSD

Gry

1. poziom menu 2./3. poziom menu Opis

Tryb Gra Użytkownika ∙ Naciśnij przycisk w górę lub

w dół, aby wybrać i wyświetlić podgląd efektów trybu.

∙ Naciśnij OK przycisk, aby

potwierdzić i zastosować typ trybu.

FPS

Wyścigi

RTS

RPG

Funkcja Night Vision

WYŁ. ∙ Funkcja ta optymalizuje jasność

tła i jest zalecana podczas grania w gry FPS.

Normalny

Silne

Najsilniejsze

A.I.

Czas reakcji Normalny ∙ Pozycję Czas reakcji można

dostosować w każdym trybie.

∙ Po włączeniu funkcji MPRT

pozycja Czas reakcji zostanie wyszarzona.

Szybki

Najszybszy

MPRT WYŁ. ∙ Po włączeniu funkcji MPRT

nie będzie można włączyć pozycji Jasność, które zostaną wówczas wyszarzone.

∙ Funkcji HDCR i MPRT nie

można włączyć jednocześnie.

∙ Po włączeniu funkcji MPRT

pozycja Czas reakcji zostanie wyszarzona.

∙ Funkcja MPRT jest dostępna,

gdy częstotliwość odświeżania przekracza 85 Hz.

∙ Po ustawieniu dla funkcji

Adaptive-Sync opcji WŁ. należy wyłączyć funkcję MPRT.

WŁ.

Menu OSD

1. poziom menu 2./3. poziom menu Opis

Szybkość odświeżania

Pozycja Górna lewa ∙ Pozycja można ustawić w menu

OSD. Naciśnij OK przycisk, aby potwierdzić i zastosować lokalizację pozycji Szybkość odświeżania.

∙ Monitor ten działa zgodnie

z Szybkość odświeżania ekranu ustawioną w systemie operacyjnym.

Górna prawa

Dolna lewa

Dolna prawa

Dostosuj (model G272CQP/

G322CQP)

WYŁ.

WŁ.

Budzik Pozycja Górna lewa ∙ Po ustawieniu czasu naciśnij

OK przycisk, aby uaktywnić timer.

∙ Po wystąpieniu przerwy w

dostawie prądu lub ponownym podłączeniu do zasilania należy ręcznie przywrócić ustawienie budzika.

Górna prawa

Dolna lewa

Dolna prawa

Dostosuj (model G272CQP/

G322CQP)

WYŁ.

15:00 00:01-99:59

30:00

45:00

60:00

Pomoc dla ekranu (model G272C/G272CP/

G322C)

Brak ∙ Pozycję Pomoc dla ekranu

można dostosować w każdym trybie.

Menu OSD

1. poziom menu 2./3. poziom menu Opis

Inteligentny celownik (model G272CQP/

G322CQP)

Ikona Brak ∙ Dzięki algorytmowi AI funkcja

ta zwiększa widoczność celownika w grze.

∙ Można wybrać kolor i położenie

celownika.

Kolor Biały

Czerwony

Automat.

Pozycja

Resetuj

Adaptive-Sync WYŁ. ∙ Funkcja Adaptive-Sync

zapobiega rozchodzeniu się obrazu.

WŁ.

Profesjonalny

1. poziom menu 2. poziom menu Opis

Tryb Pro Użytkownika ∙ Naciśnij przycisk w górę lub w dół, aby

wybrać i wyświetlić podgląd efektów trybu.

∙ Naciśnij OK przycisk, aby potwierdzić i

zastosować typ trybu.

Anty niebieski

Film

Biuro

sRGB

Eco

Niski światła niebieskiego

WYŁ. ∙ Funkcja Niski światła niebieskiego chroni

oczy przed działaniem światła niebieskiego. Po włączeniu funkcja Niski światła niebieskiego ustawia bardziej żółtawą temperaturę barwową obrazu.

∙ Po ustawieniu dla pozycji Tryb Pro opcji

Anty niebieski wymagane będzie włączenie funkcji Niski światła niebieskiego.

WŁ.

Menu OSD

1. poziom menu 2. poziom menu Opis

HDCR WYŁ. ∙ Funkcja HDCR zwiększa jakość obrazu

poprzez wzmocnienie jego kontrastu.

∙ Po włączeniu funkcji HDCR pozycja Jasność

zostanie wyszarzona.

∙ Funkcji HDCR i MPRT nie można włączyć

jednocześnie.

WŁ.

MPRT WYŁ. ∙ Po włączeniu funkcji MPRT nie będzie można

włączyć pozycji Jasność, które zostaną wówczas wyszarzone.

∙ Funkcji HDCR i MPRT nie można włączyć

jednocześnie.

∙ Po włączeniu funkcji MPRT pozycja Czas

reakcji zostanie wyszarzona.

∙ Funkcja MPRT jest dostępna, gdy

częstotliwość odświeżania przekracza 85 Hz.

∙ Po ustawieniu dla funkcji Adaptive-Sync

opcji WŁ. należy wyłączyć funkcję MPRT.

WŁ.

Poprawianie obrazu

WYŁ. ∙ Pozycja Poprawianie obrazu koryguje

krawędzie obrazu w celu ich wyostrzenia.

Słabe

Średnie

Silne

Najsilniejsze

Obraz

1. poziom menu 2./3. poziom menu Opis

Jasność 0-100 ∙ Dostosuj odpowiednio jasność

w zależności od oświetlenia otoczenia.

∙ Po włączeniu funkcji MPRT lub

HDCR pozycja Jasność zostanie wyszarzona.

Kontrast 0-100 ∙ Dostosuj odpowiednio kontrast

w celu zapewnienia komfortu podczas patrzenia.

Ostrość 0-5 ∙ Pozycja Ostrość poprawia

wyrazistość i szczegółowość obrazu.

Menu OSD

1. poziom menu 2./3. poziom menu Opis

Temperatura barwowa

Zimne ∙ Naciśnij przycisk w górę lub w dół,

aby wybrać i wyświetlić podgląd efektów trybu.

∙ Naciśnij OK przycisk, aby

potwierdzić i zastosować typ trybu.

∙ Pozycję Temperatura barwowa

można dostosować w trybie Dostosowanie.

Normalny

Ciepłe

Dostosowanie R (0-100)

G (0-100)

B (0-100)

Wielkość ekranu Automat. ∙ Pozycję Wielkość ekranu można

dostosować w każdym trybie, przy dowolnej rozdzielczości i Szybkość odświeżania ekranu.

4:3

16:9

Źródło wejścia

1. poziom menu 2. poziom menu Opis

HDMI1 ∙ Pozycję Źródło wejścia można dostosować w

każdym trybie.

HDMI2

Autoskanowanie WYŁ. ∙ W poniższych przypadkach można użyć

Przycisk nawigacji w celu wybrania źródła sygnału:

• Gdy dla pozycji „Autoskanowanie”

ustawiona jest opcja „WYŁ.”, a monitor jest w trybie oszczędzania energii.

• Gdy na ekranie monitora widoczny jest

komunikat „No Signal” (Brak sygnału).

WŁ.

Menu OSD

Przycisk nawigacji

1. poziom menu 2. poziom menu Opis

W górę W dół W lewo W prawo

WYŁ. ∙ Wszystkie ustawienia Przycisk

nawigacji można dostosować w Menu OSD.

Jasność

Tryb Gra

Pomoc dla ekranu (model G272C/G272CP/

G322C)

Inteligentny celownik (model G272CQP/G322CQP)

Budzik

Źródło wejścia

Szybkość odświeżania

Informacje na ekranie

Funkcja Night Vision

Menu OSD

Ustawienie

1. poziom menu 2. poziom menu Opis

Język 繁體中文 ∙ Aby potwierdzić i zastosować ustawienie

języka, należy nacisnąć OK przycisk.

∙ Pozycja Język jest ustawieniem

niezależnym. Wybrane przez użytkownika ustawienie języka ma priorytet względem domyślnych ustawień fabrycznych. Po wybraniu dla pozycji Resetuj opcji Tak ustawienie Język nie zostanie zmienione.

English

Français

Deutsch

Italiano

Español

한국어

日本語

Русский

Português

简体中文

Bahasa Indonesia

Türkçe

(Wkrótce dostępnych będzie więcej języków)

Przezroczystość 0-5 ∙ Pozycję Przezroczystość można

dostosować w każdym trybie.

Zakończ. czasu wyśw. OSD

5~30s ∙ Pozycję Zakończenie czasu wyświetlania

OSD można dostosować w każdym trybie.

Przycisk zasilania WYŁ. ∙ Po ustawieniu opcji WYŁ. naciśnięcie

przycisku zasilania spowoduje wyłączenie monitora.

Gotowość ∙ Po ustawieniu opcji Gotowość naciśnięcie

przycisku zasilania spowoduje wygaszenie panelu i podświetlenia.

Informacje na ekranie

WYŁ. Informacje o stanie monitora są

wyświetlane po prawej stronie ekranu. ∙ Użytkownik może włączyć lub wyłączyć

funkcję Informacje na ekranie.

WŁ.

Menu OSD

1. poziom menu 2. poziom menu Opis

PrzetaktowywanieDPWYŁ. ∙ W celu uzyskania maksymalnej

rozdzielczości 1920 x 1080 przy 170 Hz należy dla pozycji Przetaktowywanie DP ustawić opcję WŁ. (model G272C/G272CP/

G322C)

∙ W celu uzyskania maksymalnej

rozdzielczości 2560 x 1440 przy 170 Hz należy dla pozycji Przetaktowywanie DP ustawić opcję WŁ. (model G272CQP/

G322CQP)

WŁ.

HDMI CEC

WYŁ.

∙ Funkcja HDMI CEC (ang. Consumer

Electronics Control) obsługuje konsole Sony PlayStation®, Nintendo® Switch™, Xbox Series X|S i różne urządzenia audiowideo zgodne z funkcją CEC.

∙ Po ustawieniu dla funkcji HDMI CEC opcji

WŁ.:

• Monitor będzie włączał się automatycznie, gdy włączone zostanie urządzenie CEC.

• Urządzenie CEC będzie przełączać się do trybu oszczędzania energii, gdy monitor zostanie wyłączony.

• Jeśli podłączona jest konsola Sony PlayStation®, Nintendo® Switch™ lub Xbox Series X|S, dla pozycji Tryb Gra i Tryb Pro automatycznie ustawione zostaną tryby domyślne, które będzie można później dostosować do własnych preferencji.

WŁ.

Resetuj TAK ∙ Pozycję Resetuj, która umożliwia

przywrócenie początkowych ustawień domyślnych menu OSD, można zastosować w każdym trybie.

NIE

Dane techniczne

Monitor G272C G272CP G272CQP G322C G322CQP

Rozmiar 27 calowy 31,5 calowy

Krzywizna 1000R

Typ panelu VA

Rozdzielczość

1920 x 1080 (FHD)

2560 x 1440 (QHD)

1920 x 1080 (FHD)

2560 x 1440 (QHD)

Współczynnik proporcji 16:9

Jasność 300 nitów (typowa) 250 nitów (typowa)

Współczynnik kontrastu 3000:1 2500:1

Szybkość odświeżania 170 Hz (domyślna: 165 Hz)

Czas reakcji

4 ms (GTG) 1 ms (MPRT)

Złącza We/Wy

∙ Gniazdo zasilania x1 ∙ Gniazdo słuchawek x1 ∙ Port HDMI x2 ∙ Port DisplayPort x1

Kąty widzenia 178° (w poziomie), 178° (w pionie)

DCI-P3*/sRGB

92%/ 116% 90%/ 114% 92%/ 116% 92%/ 115%

Wykończenie powierzchni Antyrefleksyjne

Kolory wyświetlacza

16,7 mln

1,07 mld

(8 bitów +

FRC)

16,7 mln

1,07 mld

(8 bitów +

FRC)

Opcje zasilania monitora

20 V

2,25 A

20 V 3,25 A

20 V 2,25 A

20 V 3,25 A

Specyfikacje zasilacza

Model: ADPC2045

Model: ADPC2065

Model: ADPC2045

Model: ADPC2065

Moc wejściowa 100~240 VAC, 50~60 Hz, 1,5A

Moc wyjściowa

20 V

2,25 A

20 V 3,25 A

20 V 2,25 A

20 V 3,25 A

Regulacja (wysokość)

Od 0 do 130 mm

Od 0 do 100 mm

Dane techniczne

* W oparciu o standardy testowe CIE1976.

Monitor G272C G272CP G272CQP G322C G322CQP

Regulacja (nachylenie) -5°~20°

Blokada Kensington Tak

Montaż VESA

∙ Typ płytki: 100 x 100 mm ∙ Typ śruby: M4 x 10 mm

• Średnica gwintu: 4 mm

• Skok gwintu: 0,7 mm

• Długość gwintu: 10 mm

Wymiary (S x W x G)

607 x 449 x 229 mm

607 x 426 x 267 mm

701 x 495 x 249 mm

701 x 480 x 269 mm

Waga

4,7 kg (netto)

7,5 kg (brutto)

5,6 kg (netto)

8,4 kg (brutto)

6,1 kg (netto)

8,9 kg (brutto)

6,4 kg (netto)

9,2 kg (brutto)

7,7 kg (netto)

10,9 kg (brutto)

Warunki otoczenia

Działanie

∙ Temperatura: od 0℃ do 40℃ ∙ Wilgotność: od 20% do 90%, bez kondensacji ∙ Wysokość: 0~5000m

Przechowywanie

∙ Temperatura: od -20℃ do 60℃ ∙ Wilgotność: od 10% do 90%, bez kondensacji

Wstępnie ustawione tryby wyświetlania

⚠

Ważne

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Standard Rozdzielczość

G272C/G272CP/G322C

HDMI DP

VGA 640x480 przy 60 Hz V V

przy 67 Hz V V

przy 72 Hz V V

przy 75 Hz V V

Tryb DOS 720x480 przy 60 Hz V V

720x576 przy 50 Hz V V

SVGA 800x600 przy 56 Hz V V

przy 60 Hz V V

przy 72 Hz V V

przy 75 Hz V V

XGA 1024x768 przy 60 Hz V V

przy 70 Hz V V

przy 75 Hz V V

SXGA 1280x1024 przy 60 Hz V V

przy 75 Hz V V

WXGA+ 1440x900 przy 60 Hz V V

WSXGA+ 1680x1050 przy 60 Hz V V

Full HD 1920x1080 przy 60 Hz V V

przy 85 Hz V V

przy 144 Hz V V

przy 165 Hz V V

przy 170 Hz V *

Rozdzielczość sygnału wideo

720P V V

1080P przy 60 Hz V V

1080P przy 120 Hz V V

* Dla pozycji Przetaktowywanie DP należy ustawić opcję WŁ. To jest najwyższa

częstotliwość odświeżania obsługiwana przez funkcję Przetaktowywanie DP. Jeśli podczas przetaktowywania wystąpi jakikolwiek błąd monitora, należy zmniejszyć częstotliwość odświeżania.

Wstępnie ustawione tryby wyświetlania

Standard Rozdzielczość

G272CQP/G322CQP

HDMI DP

VGA 640x480 przy 60 Hz V V

przy 67 Hz V V

przy 72 Hz V V

przy 75 Hz V V

Tryb DOS 720x480 przy 60 Hz V V

720x576 przy 50 Hz V V

SVGA 800x600 przy 56 Hz V V

przy 60 Hz V V

przy 72 Hz V V

przy 75 Hz V V

XGA 1024x768 przy 60 Hz V V

przy 70 Hz V V

przy 75 Hz V V

SXGA 1280x1024 przy 60 Hz V V

przy 75 Hz V V

WXGA+ 1440x900 przy 60 Hz V V

WSXGA+ 1680x1050 przy 60 Hz V V

Full HD 1920x1080 przy 60 Hz V V

QHD 2560x1440 przy 60 Hz V V

2560x1440 przy 120 Hz V V

2560x1440 przy 144 Hz V V

2560x1440 przy 165 Hz V

2560x1440 przy 170 Hz V *

Rozdzielczość sygnału wideo

480P V V

576P V V

720P V V

1080P przy 60 Hz V V

1080P przy 120 Hz V V

2160P przy 30 Hz V

2160P przy 50 Hz V

2160P przy 60 Hz V

* Dla pozycji Przetaktowywanie DP należy ustawić opcję WŁ. To jest najwyższa

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.

• Naciśnij ponownie przycisk zasilania monitora.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

Brak obrazu.

• Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.

• Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy są włączone.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby uaktywnić monitor.

Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na ekranie.

• Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na komputerze ustawienie odpowiednie dla monitora.

Brak obsługi Plug & Play.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.

Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują problemy z kolorami.

• Nie korzystaj z przedłużaczy kabli wideo.

• Dostosuj jasność i kontrast.

• Dostosuj kolory RGB lub ustaw temperaturę barwową.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.

Monitor zaczyna migotać lub pojawiają się fale.

• Zmień częstotliwość odświeżania na odpowiednią dla monitora.

• Zaktualizuj sterowniki karty graficznej.

• Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować zakłócenia elektromagnetyczne (EMI).

Instrukcje bezpieczeństwa

∙ Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa. ∙ Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na

urządzeniu lub w podręczniku użytkownika.

∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.

Zasilanie

∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie

zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100~240 V.

∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać

bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda zasilania.

∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest

wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A (maks.).

∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć

przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.

∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie

nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.

∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza

dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.

Bateria

Jeśli urządzenie jest wyposażone w baterię, należy zastosować specjalne środki ostrożności.

∙ Nieprawidłowa wymiana baterii może spowodować jej wybuch. Wymieniać

można wyłącznie na baterię tego samego lub równoważnego typu zalecaną przez producenta.

∙ Baterii nie wolno wrzucać do ognia ani gorącego pieca, a także nie wolno jej

mechanicznie zgniatać ani dzielić na części, ponieważ mogłoby to być przyczyną wybuchu.

∙ Baterii nie wolno zostawiać w miejscach o bardzo wysokiej temperaturze lub bardzo

niskim ciśnieniu atmosferycznym, ponieważ mogłoby to doprowadzić do wybuchu albo wycieku łatwopalnego płynu lub gazu.

∙ Nie wolno dopuścić do połknięcia baterii. Połknięcie baterii pastylkowej grozi

poważnymi oparzeniami wewnętrznymi, a nawet śmiercią. Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci.

Unia Europejska:

Baterii, zestawów baterii i akumulatorów nie należy usuwać z nieposortowanymi odpadkami domowymi. Należy skorzystać z publicznego systemu zbiórki w celu ich przekazania, recyklingu lub przetworzenia zgodnie z lokalnymi przepisami.

Instrukcje bezpieczeństwa

Tajwan:

廢電池請回收

Ze względu na wymagania ochrony środowiska zużyte baterie należy zbierać oddzielnie w celu recyklingu lub specjalnego usuwania.

Kalifornia, USA:

Baterie pastylkowe mogą zawierać nadchloran i ich przetwarzanie lub usuwanie wymaga w stanie Kalifornia specjalnej obsługi. Dalsze informacje można uzyskać pod adresem: https://dtsc.ca.gov/ perchlorate/

Warunki otoczenia

∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi

temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.

∙ Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni. ∙ Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany

lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.

∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie

wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.

∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze

przechowywania powyżej 60℃ lub poniżej -20℃, ponieważ może to uszkodzić urządzenie.

∙ Maksymalna temperature działania wynosi około 40℃. ∙ Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do

czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie,

ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.

∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym

lub elektrycznym.

∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać

sprawdzone przez personel serwisu:

• Przewód zasilający lub wtyczka uległy uszkodzeniu.

• Do wnętrza urządzenia dostał się płyn.

• Urządzenie zostało poddane działaniu wilgoci.

• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z podręcznikiem użytkownika.

• Urządzenie zostało upuszczone i uszkodzone.

• Urządzenie ma wyraźne oznaki uszkodzenia.

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski poziom niebieskiego światła)

Wykazano, że światło niebieskie jest przyczyną zmęczenia i dyskomfortu oczu. Firma MSI oferuje obecnie monitory z certyfikatem TÜV Rheinland dotyczącym Niski poziom niebieskiego światła w celu zadbania o komfort widzenia i dobre samopoczucie użytkowników. Prosimy o zastosowanie się do poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.

∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej

poziomu wzroku.

∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego

patrzenia na ekran.

∙ Należy robić 20-minutowe przerwy co 2 godziny. ∙ Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego

przez co najmniej 20 sekund.

∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból

ciała.

∙ Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.

Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku Migotania)

∙ Firma TÜV Rheinland przetestowała ten produkt

pod kątem migotania ekranu widocznego i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.

∙ Firma TÜV Rheinland opracowała zestaw testów,

które określają minimalne normy dla różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.

∙ Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami. ∙ Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje

określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.

∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/

MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

Informacje dotyczące przepisów

Zgodność z CE

Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

∙ Obrócenie lub przemieszczenie anteny odbiorczej. ∙ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem. ∙ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym

obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy.

∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania

pomocy.

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm następującym warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń i

2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia,

które mogą spowodować jego niepożądane działanie.

Informacje dotyczące przepisów

Oświadczenie WEEE

Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://csr.msi.com/global/index

Energooszczędność produktu

∙ Zmniejszone zużycie energii podczas używania i w trybie wstrzymania ∙ Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia ∙ Łatwy demontaż i recykling ∙ Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu ∙ Zwiększona żywotność produktu, poprzez łatwe aktualizacje ∙ Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie

części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.

∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym

punktem zbiórki do celów recyklingu i usuwania zużytych produktów.

∙ W celu uzyskania dalszych informacji dotyczących przetwarzania

należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.

∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu

produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi. com.

Ostrzeżenie!

Zbyt długie korzystanie z monitora może wpływać na wzrok.

Zalecenia:

1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.

2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku

dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.

Informacje dotyczące przepisów

Prawa autorskie i informacje na temat znaków towarowych

Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia.

Pomoc techniczna

Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także przejść na stronę https://www.msi.com/support/.

MSI G272CQP User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
