1

Überblick

Herzlichen Glückwunsch zum Kauf des Cubi Serie Personalcomputers� Ob fürs Business oder die Freizeit: Der Cubi Serie spielt in beiden Bereichen

seine Stärken aus. Der besonders kompakte und energiee󰘲ziente MiniPC 󰘰ndet im schicken Design leicht Platz auf dem Schreibtisch oder neben

der Stereo-Anlage – bietet aber trotzdem volle PC-Leistung auch für anspruchsvollste Aufgaben�

Lieferumfang

1-2

Cubi Serie

Medium mit Treibern

und Dienstprogrammen

Netzteil

Benutzerhandbuch

Netzkabel

VESA-Befestigung

(optional)

Zweite untere

Abdeckung (optional)

* Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein

sollte�

* Die Abbildung dient nur der Veranschaulichung� Ihr Lieferumfang kann je nach

gekauftem Modell ein wenig variieren�

Systemübersicht

h Vorderansicht

1

Überblick

5 6432

An-/Aus-Taste

1

Mit der An-/Aus-Taste schalten Sie das System an und aus�

USB 3�0 Anschluss (mit MSI Super-Charger-Technik) (optional)

2

Die MSI Super-Charger-Technik ermöglicht einfaches Laden von USB Geräten, auch bei ausgeschaltetem System�

USB 3�0 Anschluss

3

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USBGeräte wie Mäuse, Tastaturen und andere USB-kompatible Geräte� Der USB 3�0 Anschluss ist abwärtskompatibel mit USB 2�0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)�

Festplattenlaufwerk-LED

4

Dieser Indikator zeigt den Aktivitätszustand der Festplatte� Die LED blinkt, wenn das System auf Daten der Festplatte zugreift und bleibt ausgeschaltet, wenn keine Aktivität der Festplatte erkannt wird�

1-3

1-4

Infrarotempfänger (optional)

5

Der Infrarotempfänger wird zur Fernbedienung des Gerätes eingesetzt�

Kopfhörer- / Mikrofonanschluss

6

Hier können Sie einen Kopfhörer, Lautsprecher oder ein Mikrofon anschließen�

h Rückansicht

1

Überblick

5

Lüfter

1

Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung� Bitte achten Sie darauf, dass der Lüfter nicht verdeckt wird�

Stromanschluss

2

Der AC-DC-Adapter wandelt Wechselspannung für diesen Anschluss in Gleichspannung um� Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom� Vermeiden Sie Schäden am PC, indem Sie stets das mitgelieferte Netzteil verwenden�

3

HDMI-Out-Anschluss

HDMI (High-De󰘰nition Multimedia Interface) ist eine rundum

digitale AVSchnittstelle zur Übertragung unkomprimierter Audio-/ Videodatenströme� HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD� Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen�

Mini-DisplayPort

4

Der Mini DisplayPort ist eine miniaturisierte Version des DisplayPort� Mit einem passenden Adapter kann der Mini-DisplayPort verwendet werden, um die Anzeigen mit VGA-, DVI-oder HDMI-Schnittstelle anzusteuern�

6432

1-5

1-6

LAN-Anschluss

5

Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Local Area Network (LAN)� Hier können Sie ein Netzwerkkabel anschließen�

Grün/ Orange Gelb

Farbe LED-Status Zustand

Gelb Aus LAN-Verbindung besteht nicht�

Ein (ständig leuchtend) LAN-Verbindung besteht�

Ein (blinkt) Der Computer kommuniziert mit einem anderen

Grün Aus Datengeschwindigkeit von 10 Mbit/s ausgewählt�

Ein Datengeschwindigkeit von 100 Mbit/s ausgewählt�

Orange

Ein Datengeschwindigkeit von 1000 Mbit/s ausgewählt�

USB 3�0 Anschluss

6

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-

Computer im LAN�

Geräte wie Mäuse, Tastaturen und andere USB-kompatible Geräte� Der USB 3�0 Anschluss ist abwärtskompatibel mit USB 2�0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)�

h Seitliche Ansicht

Schlitz für Kensington-Schloss

1

Ihr PC ist mit einem Schlitz für ein Kensington-Schloss ausgestattet mit dem Sie Ihren PC über ein stabiles Kabel mit einem festen Gegenstand

verbinden und vor Diebstahl schützen. Am Ende des Kabels be󰘰ndet

sich eine kleine Schleife, mit deren Hilfe Sie das Gerät an einem unverrückbaren Gegenstand - zum Beispiel einem schweren Tisch befestigen können, damit es nicht gestohlen wird�

Überblick

1

1-7

Komponentenaustausch & Aufrüstung

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind� Sie können solche Komponenten jedoch je nach Modell aufrüsten oder austauschen lassen�

Weitere Informationen zum Produkt erhalten Sie bei Ihrem örtlichen Fachhändler� Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie�

1-8

1

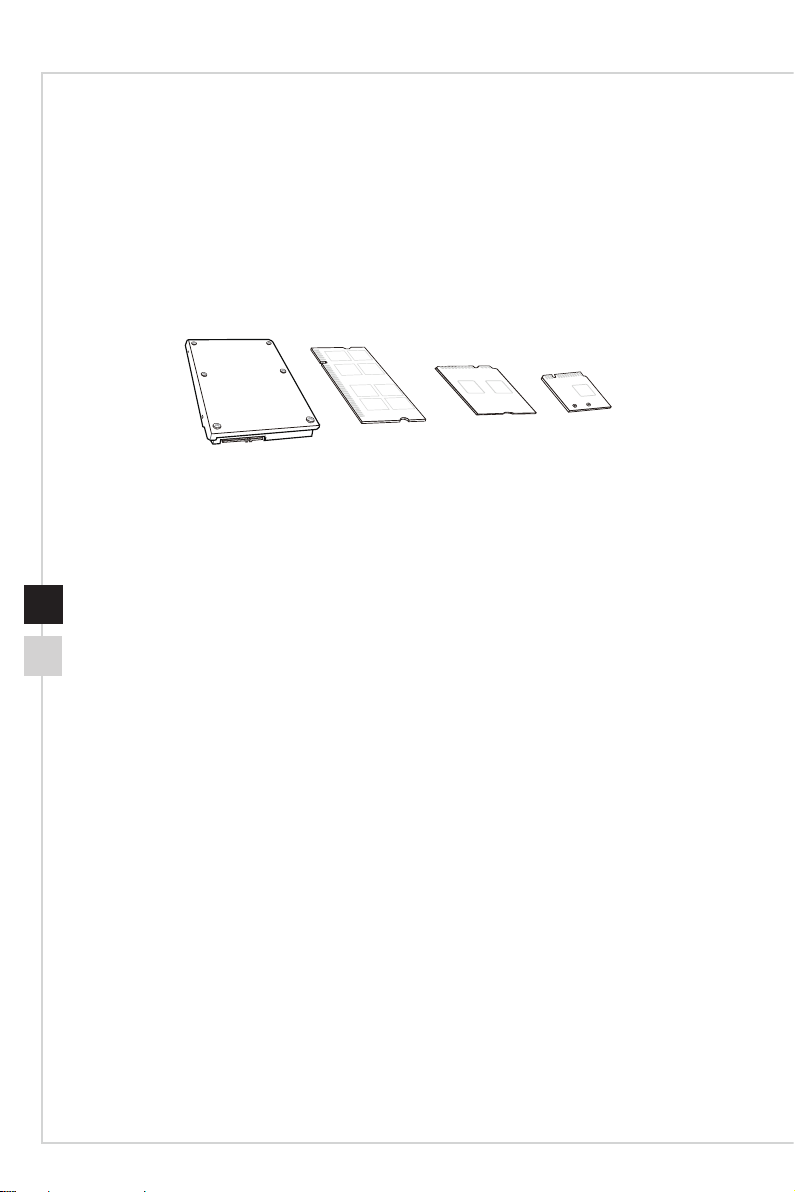

1� 2,5" Festplatte (optional) 2� DDR3L Speicher 3� Mini-PCIe SSD (optional) 4� M�2 2230 Bluetooth/ WiFi Combo Karte (optional)

2

3

4

Erste Schritte

2

2-2

Tipps zur sicheren und komfortablen Bedienung

Der PC ist eine portable Plattform, mit der Sie nahezu überall arbeiten können� Allerdings ist es wichtig, für eine gute Arbeitsumgebung zu sorgen, wenn Sie längere Zeit mit Ihrem PC arbeiten möchten�

1� Ihr Arbeitsplatz sollte ausreichend beleuchtet sein� 2� Wählen Sie einen geeigneten Schreibtisch und einen guten Stuhl, passen Sie die

Höhe an Ihren individuellen Körperbau an�

3� Wenn Sie einen Stuhl benutzen, stellen Sie die Rückenlehne so ein, dass diese

Ihren Rücken bequem stützt�

4� Stellen Sie Ihre Füße 󰘱ach und in natürlicher Haltung auf den Boden - so, dass

Knie und Ellbogen bei der Arbeit um etwa 90° abgewinkelt sind�

5� Legen Sie die Hände so auf den Schreibtisch auf, dass Ihre Handgelenke bequem

gestützt werden�

6� Stellen Sie den Winkel bzw� die Position des PCs so ein, dass Sie den Bildschirm

bequem und möglichst ohne Spiegelungen ablesen können�

7� Der PC ist ein Elektrogerät� Bitte gehen Sie sorgsam mit dem Gerät um, damit es

nicht zu Verletzungen kommt�

Hardware-Einstellungen

h Netzverbindung

1� Packen Sie sämtliche Teile aus und legen Sie das Netzkabel zur Seite. 2� Schließen Sie das Netzkabel an das Netzteil an� 3� Schließen Sie den Netzschalter an� 4� Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose�

3

Erste Schritte

4

2

h Stromversorgung trennen

5� Ziehen Sie zuerst den Netzstecker aus der Steckdose� 6� Trennen Sie das Netzkabel vom PC�

Wichtig

Achten Sie darauf, grundsätzlich den Stecker des Netzkabels zu fassen, wenn Sie den Stecker aus der Steckdose ziehen� Ziehen Sie niemals am Kabel!

2-3

2-4

h Einschalten des Systems

Mit der An-/Aus-Taste schalten Sie das System an und aus�

3

Betrieb

In diesem Kapitel erhalten Sie wichtige Informationen zu speziellen Bedienschritten�

Wichtig

Sämtliche Angaben können sich ohne Vorankündigung ändern�

Energieverwaltung

Eine intelligente Energieverwaltung bei Computern und Monitoren spart Strom und leistet einen wichtigen Beitrag zum Umweltschutz�

Um Energie zu sparen, schalten Sie den Monitor ab oder versetzen den PC in den Energiesparmodus (auch Schlafmodus oder Ruhezustand genannt), wenn Sie längere Zeit nicht mit dem Gerät arbeiten�

h Energieverwaltung unter Windows 7

■ Mit den Windows-Energieoptionen steuern Sie die Energieverwaltungs- funktionen von Anzeigegerät und Festplatte� Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung) > [System and Security] (System und Sicherheit)�

3-2

Klicken Sie anschließend auf [Power Options] (Energieoptionen)� Wählen Sie nun einen Energiesparplan, der Ihrem Bedarf entspricht� Sie

können die Einstellungen auch fein abstimmen, indem Sie auf [Change plan settings] (Planeinstellungen ändern) klicken�

■ Im Herunterfahren-Menü 󰘰nden Sie verschiedene Optionen (wie Energiesparen, Herunterfahren, Neu starten), mit denen Sie den Energiebedarf Ihres Systems schnell und einfach reduzieren können�

h Energieverwaltung unter Windows 8�x

■ Mit den Windows-Energieoptionen steuern Sie die Energieverwaltungsfunktionen von Anzeigegerät und Festplatte� Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung) > [System and Security] (System und Sicherheit)�

Klicken Sie anschließend auf [Power Options] (Energieoptionen)� Wählen Sie nun einen Energiesparplan, der Ihrem Bedarf entspricht� Sie

können die Einstellungen auch fein abstimmen, indem Sie auf [Change plan settings] (Planeinstellungen ändern) klicken�

Betrieb

■ Im Herunterfahren-Menü 󰘰nden Sie verschiedene Optionen (wie Energiesparen, Herunterfahren, Neu starten), mit denen Sie den Energiebedarf Ihres Systems schnell und einfach reduzieren können�

h Energieverwaltung von ENERGY-STAR-Monitoren

(optional)

Um Strom zu sparen, ermöglicht die Energiesparfunktion es, den Niedrigverbrauchs- oder Schlaf-Modus nach einer Zeit der Inaktivität zu starten� Folgende Werte sind im Netzbetrieb voreingestellt:

■ Nach 15 Minuten: Bildschirm abschalten

■ Nach 30 Minuten: Schlafmodus starten

h System aufwecken

Wenn sich der Computer im Energiesparmodus be󰘰ndet, können Sie ihn durch eine der

folgenden Aktionen wieder aufwecken – also in den Normalbetrieb zurückversetzen:

■ Ein-/Austaste

■ Netzwerk (Wake-on-LAN)

■ Maus

■ Tastatur

3-3

Tipps zum Energiesparen:

■ Schalten Sie den Monitor mit der LCD-Ein-/Austaste ab, wenn Sie längere Zeit nicht mit dem Gerät arbeiten�

■ Stimmen Sie die verschiedenen Einstellungen in den Windows-Energieoptionen auf Ihren persönlichen Bedarf ab�

■ Installieren Sie eine Energiesparsoftware zur Steuerung des Energieverbrauchs Ihres PCs�

■ Trennen Sie immer die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie den PC längere Zeit nicht nutzen oder unbeaufsichtigt lassen� Auf diese Weise wird kein Strom verbraucht�

3-4

Netzwerkverbindungen (Windows 7)

h Kabelnetzwerk (LAN)

1� Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung)�

2� Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [Connect to the

Internet] (Mit dem Internet verbinden)�

3� Wählen Sie [Broadband (PPPoE)] (Breitband (PPPoE)), wenn Sie eine DSL- oder

Kabelverbindung nutzen, bei der Benutzername und Kennwort abgefragt werden�

4� Geben Sie die von Ihrem Internetanbieter (ISP) erhaltenen Daten ein, klicken Sie

zum Aufbau der Netzwerkverbindung auf [Connect] (Verbinden)�

Betrieb

h Wireless LAN

1� Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung)�

2� Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [Connect to the

Internet] (Mit dem Internet verbinden)�

3� Zur Verbindung über einen WLAN-Router oder andere WLAN-Geräte wählen Sie

[Wireless] (WLAN)�

3-5

4� Eine Liste mit verfügbaren WLAN-Netzen erscheint� Zum Aufbau einer neuen

Verbindung wählen Sie ein Netzwerk aus oder klicken auf [Open Network and Sharing Center] (Netzwerk- und Freigabecenter ö󰘯nen)�

3-6

5� Zum Aufbau einer neuen WLAN-Verbindung wählen Sie im [Network and Sharing

Center] (Netzwerk- und Freigabecenter) die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen)�

6� Anschließend wählen Sie [Manually connect to a wireless network] (Manuell mit

einem drahtlosen Netzwerk verbinden) und klicken zum Fortsetzen auf [Next] (Weiter)�

7� Geben Sie die Daten des hinzuzufügenden, drahtlosen (WLAN-) Netzwerks ein,

klicken Sie zum Fortsetzen auf [Next] (Weiter)�

8� Eine neue WLAN-Verbindung wurde erstellt� Schließen Sie das Fenster

mit [Close] (Schließen) oder klicken Sie auf [Change connection settings] (Verbindungseinstellungen ändern), falls Sie die WLAN-Einstellungen überarbeiten möchten�

Betrieb

Netzwerkverbindungen (Windows 8�x)

h Kabelnetzwerk (LAN)

1� Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung)�

2� Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [View network

status and tasks] (Netzwerkstatus und -aufgaben anzeigen)�

3-7

3� Zum Aufbau einer neuen Verbindung wählen Sie [Network and Sharing Center]

(Netzwerk- und Freigabecenter)�

4� Wählen Sie die Option [Set up a new connection or network] (Neue Verbindung/

neues Netzwerk erstellen)�

3-8

5� Wählen Sie [Connect to the Internet] (Mit dem Internet verbinden)�

6� Wählen Sie [Broadband (PPPoE)] (Breitband (PPPoE)), wenn Sie eine DSL- oder

Kabelverbindung nutzen, bei der Benutzername und Kennwort abgefragt werden�

7� Geben Sie die von Ihrem Internetanbieter (ISP) erhaltenen Daten ein, klicken Sie

zum Aufbau der Netzwerkverbindung auf [Connect] (Verbinden)�

Betrieb

h Wireless LAN

1� Wählen Sie [Settings] (Einstellungen) auf dem Desktop und wählen Sie das

Wireless-Symbol aus�

2� Eine Liste der verfügbaren WLAN-Verbindungen erscheint� Wählen Sie eine Verbin-

dung aus der Liste�

3� Zum Aufbau einer neuen Verbindung wählen Sie [Network and Sharing Center]

(Netzwerk- und Freigabecenter) unter [Network and Internet] (Netzwerk und Internet) in [Control Panel] (Systemsteuerung)�

4� Wählen Sie die Option [Set up a new connection or network] (Neue Verbindung/

neues Netzwerk erstellen)�

3-9

5� Anschließend wählen Sie [Manually connect to a wireless network] (Manuell mit

einem drahtlosen Netzwerk verbinden) und klicken zum Fortsetzen auf [Next] (Weiter)�

6� Geben Sie die Daten des hinzuzufügenden WLAN-Netzwerks ein, klicken Sie zum

Fortsetzen auf [Next] (Weiter)�

7� Eine neue WLAN-Verbindung wurde erstellt� Schließen Sie das Fenster

mit [Close] (Schließen) oder klicken Sie auf [Change connection settings] (Verbindungseinstellungen ändern), falls Sie die WLAN-Einstellungen überarbeiten möchten�

Systemwiederherstellung (Windows 7)

Wichtig

Das Wiederherstellungstool (Recovery Tool) ist nur bei Systemen, die standardmäßig mit Windows-Betriebssystem und MSI-Dienstprogrammen geliefert wurden, verfügbar�

Das Wiederherstellungstool hilft bei Folgendem:

■ System in den Auslieferungszustand zurücksetzen�

■ Wenn während des Betriebs Fehler im Betriebssystem aufgetreten sind�

■ Wenn das Betriebssystem durch Viren befallen wurde und nicht mehr normal arbeitet�

■ Wenn das Betriebssystem mit anderen integrierten Sprachen installiert werden soll�

Bitte sichern Sie wichtige Daten zuvor auf anderen Datenträgern, bevor Sie das Systemwiederherstellungstool ausführen�

Falls sich das System nicht mit den folgenden Schritten wiederherstellen lassen sollte, wenden Sie sich bitte an einen autorisierten Händler vor Ort oder an den Kundendienst�

3-10

h System über die F3-Schnelltaste

wiederherstellen

Falls ein nicht behebbarer Fehler im System auftritt, versuchen Sie eine Wiederherstellung des Systems über die Wiederherstellungspartition auf der Festplatte zu erstellen� Dazu dient die F3-Schnelltaste�

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus: 1� Starten Sie das System neu� 2� Drücken Sie die F3-Schnelltaste auf der Tastatur, wenn folgendes Bild erscheint�

Betrieb

3� Jetzt startet das Wiederherstellungstool, dieses Tool enthält drei Funktionen: Backup

System (System sichern), Restore System (System zurücksetzen) und Recover to factory default (Auf die Werkseinstellung zurücksetzen)�

h System Backup (Systemsicherung)

Es wird dringend empfohlen, eine Sicherung Ihres Systems zu erstellen, um im Falle eines Problems den ursprünglichen Zustand wiederherzustellen�

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus: 1� Wählen Sie [Backup System]� Wählen Sie alternativ [X] oder drücken Sie [Esc] auf

der Tastatur, um das Menü zu verlassen�

3-11

3-12

2� Wählen Sie [BACKUP], um die Systemsicherung (System Backup) zu starten�

 Das erste Backup

Das erste Backup kann eine Weile dauern� Bitte lassen Sie es ohne Unterbrechung durchlaufen�

 Nachfolgende Backups

Das Backup wird die früheren Sicherungsdateien ersetzen�

Betrieb

3� Das System-Backup wird durchgeführt� Bitte beachten Sie, dass dies eine Weile

dauern kann� Bitte schalten Sie die Stromversorgung während des System-Backups nicht aus, andernfalls kann dies Schäden am System verursachen�

4� Alternativ wählen Sie [CANCEL] (Abbrechen), um das System-Backup sofort zu

stoppen� Bitte schalten Sie die Stromversorgung während des Abbruchs des SystemBackups nicht aus�

3-13

3-14

5� Die folgende Meldung zeigt, dass das System-Backup erfolgreich ausgeführt wurde�

Drücken Sie [OK] zum Beenden�

h System Restore (Systemwiederherstellung)

Über den Menüpunkt “System-Restore” (Systemwiederherstellung) gelangen Sie zu den Systemsicherungs-Dateien, die in einem vorherigen Schritt auf der Festplatte gespeichert wurden� Wenn die Backup-Dateien nicht zur Verfügung stehen, können die Grundeinstellungen des Systems wiederhergestellt werden�

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus: 1� Wählen Sie [Restore System] (System wiederherstellen)� Wählen Sie alternativ [X]

oder drücken Sie [Esc] auf der Tastatur, um das Menü zu verlassen�

Betrieb

2� Wählen Sie [OK] oder [NEXT] (Weiter), so dass das System das vorherige Backup

oder die Standard-Einstellung wiederherstellen kann� Alternativ wählen Sie [CANCEL] (Abbrechen), um das System-Restore sofort zu stoppen�

 Mit Backup-Dateien: Setzen Sie das System in den Zustand der

erstellen Systemsicherung zurück

 Ohne Backup-Dateien: Setzen Sie das System auf die Standard-

einstellungen (Grundeinstellungen) zurück

3-15

3-16

3� Die System-Wiederherstellung wird durchgeführt� Bitte beachten Sie, dass dies eine

Weile dauern kann� Bitte schalten Sie die Stromversorgung während des SystemRestores nicht aus, andernfalls kann dies Schäden am System verursachen�

4� Die folgende Meldung zeigt, dass die Systemwiederherstellung (System Restore)

erfolgreich ausgeführt wurde� Drücken Sie [OK] zum Beenden� Starten Sie das System neu und Sie können nun wieder wie gewohnt mit Windows arbeiten� Wenn die Systemwiederherstellung gescheitert ist oder unterbrochen wurde, können Sie den Vorgang erneut starten�

Betrieb

h System Recovery

(Werkseinstellungen zurücksetzen)

Mit diesem Programm kann das System auf die Werkseinstellungen zurückgesetzt werden� Werden die Einstellungen auf die Werkseinstellungen zurückgesetzt, werden alle vorhandenen Daten auf der Festplatte gelöscht�

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1� Wählen Sie [Recover to factory default] (Auf die Werkseinstellungen zurücksetzen)�

Um den Vorgang abzubrechen, wählen Sie [X] oder drücken Sie die [Esc]-Taste�

3-17

2� Das System wird auf die Werkseinstellungen zurückgesetzt� Alle vorhandenen Daten

werden gelöscht� Stellen Sie sicher, dass alle wichtigen Daten gesichert wurden� Klicken Sie zum Fortfahren auf [NEXT] (Weiter)� Alternativ können Sie den Vorgang mit [Cancel] (Abbrechen) stoppen�

3-18

3� Bitte wählen Sie [OK], so dass das System die Standard-Einstellung wiederherstellen

kann�

4� Das System-Recovery wird durchgeführt� Bitte beachten Sie, dass dies eine Weile

dauern kann� Bitte schalten Sie die Stromversorgung während dieses Vorgangs nicht aus, andernfalls kann dies Schäden am System verursachen�

5� Die folgende Meldung zeigt, dass das System-Recovery erfolgreich ausgeführt

wurde� Drücken Sie [OK] zum Beenden� Starten Sie das System neu und Sie können nun wieder wie gewohnt mit Windows arbeiten� Wenn das SystemRecovery gescheitert ist oder unterbrochen wurde, können Sie den Vorgang erneut beginnen�

Betrieb

3-19

3-20

Systemwiederherstellung (Windows 8�x)

Wichtig

Die Systemwiederherstellungsfunktion ist nur bei Systemen, die standardmäßig mit Windows-Betriebssystem und MSI-Dienstprogrammen geliefert wurden, verfügbar�

Die Systemwiederherstellung hilft bei Folgendem:

■ System in den Auslieferungszustand zurücksetzen�

■ Wenn während des Betriebs Fehler im Betriebssystem aufgetreten sind�

■ Wenn das Betriebssystem durch Viren beein󰘱usst wurde und nicht mehr normal arbeitet�

■ Wenn das Betriebssystem mit anderen integrierten Sprachen installiert werden soll�

Bitte sichern Sie wichtige Daten zuvor auf anderen Datenträgern, bevor Sie die Systemwiederherstellung ausführen�

Falls sich das System nicht mit den folgenden Schritten wiederherstellen lassen sollte, wenden Sie sich bitte an einen autorisierten Händler vor Ort oder an den Kundendienst�

Betrieb

h Wiederherstellung des Betriebssystems

 Refresh PC (PC aktualisieren)

Das Refresh PC Dienstprogramm überprüft, ob die System-Dateien, die WindowsRegistry und andere wichtige Systemkomponenten ordnungsgemäß arbeiten� Sollte dies nicht der Fall sein, wird das System versuchen den PC zu reparieren� Sollte ihr PC Probleme verursachen, können Sie Ihr System aktualisieren, ohne Ihre persönlichen Daten zu verlieren�

1� Klicken Sie auf dem Desktop [Settings] (Einstellungen) und wählen Sie

[Change PC settings] (Ändern der PC-Einstellungen) > [Update and recovery] (Update und Wiederherstellung) aus�

2� Klicken Sie auf [Recovery] (Wiederherstellung) > [Refresh your PC without a󰘯ecting

your 󰘰les] (Aktualisieren Sie Ihren PC, Ihre persönlichen Daten sind hiervon nicht betro󰘯en), und wählen Sie [Get started] (Jetzt starten) aus�

3-21

3� Sie sehen jetzt die Änderungen, die während des Prozesses gemacht werden�

Klicken Sie zum Fortsetzen auf [Next] (Weiter)�

3-22

4� Diese Meldung zeigt an, dass Ihr PC bereit für das Update ist� Klicken Sie zum

Start auf [refresh] (Aktualisieren)� Der Prozess kann eine längere Zeit in Anspruch nehmen�

5� Nach dem Ende des Updates gelangen Sie wieder zurück zum Windows-

Startbildschirm, auf dem Sie alle Windows 8-Standardanwendungen und Widgets 󰘰nden�

Betrieb

 Reset PC (PC zurücksetzen)

Mit dem Reset-Utility können Sie das System wieder auf die ursprünglichen werkseitigen Einstellungen zurücksetzen�

1� Klicken Sie auf dem Desktop [Settings] (Einstellungen) und wählen Sie

[Change PC settings] (Ändern der PC-Einstellungen) > [Update and recovery] (Update und Wiederherstellung) aus�

2� Klicken Sie auf [Recovery] (Wiederherstellung) > [Remove everything and reinstall

Windows] (Alles entfernen und Windows neu installieren), und wählen Sie [Get

started] (Jetzt starten) aus�

3-23

3� Sie sehen jetzt die Änderungen, die während des Prozesses gemacht werden�

Klicken Sie zum Fortsetzen auf [Next] (Weiter)�

3-24

4� Sie werden aufgefordert, die Laufwerke auszuwählen, die entfernt werden sollen,

falls Sie eine Festplatte mit mehreren Partitionen verwenden�

5� Geben Sie an, ob Sie nur die Dateien oder die Laufwerke völlig entfernen möchten

(höhere Datensicherheit)�

6� Ihr PC kann nun zurückgesetzt werden� Klicken Sie auf [Reset] (zurücksetzen) und

folgen Sie den Anweisungen auf dem Bildschirm, um Ihren PC neu zu starten�

MSI Cubi Serie User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
