Inhalt Contents
1 Sicherheitshinweis..........................................3
2 Dokumentation ...............................................3
3 Bezeichnung und Kennzeichnung..................4
4 Verwendung ...................................................4
5 Funktion..........................................................5
6 Aufbau ............................................................6
7 Technische Daten ..........................................7
8 Trageweise.....................................................8
9 Kontrollen .......................................................9
10 Gebrauch......................................................10
11 Wichtige Fluchtregeln...................................12
12 Gebrauchte Geräte.......................................12
13 Transportvorschriften ...................................13
14 Inspektion und Wartung ...............................14
15 Trainingsgerät MSA AUER S
AVOX-TR ........15
16 Geräte und Zubehör .....................................15
1 For Your Safety................................................3
2 Documentation.................................................3
3 Description and Marking ..................................4
4 Intended Use....................................................4
5 Operating Principle ..........................................5
6 Design..............................................................6
7 Technical Data .................................................7
8 Carrying Mode .................................................8
9 Inspection.........................................................9
10 Donning, Use .................................................10
11 Important Rules for Escape ...........................12
12 After Use ........................................................12
13 Transport Regulations....................................13
14 Service and Maintenance ..............................14
15 Training Apparatus MSA AUER S
AVOX-TR...15
16 Ordering Information ......................................15
2
Page 3
1 Sicherheitshinweis 1 For Your Safety
r
r
f
Die Gebrauchsanleitung weist auf die bestimmungsgemäße Verwendung des Produktes hin und
dient zur Verhütung von Gefahren. Sie muss gelesen
und beachtet werden. Die von MSA AUER für dieses
Produkt übernommene Garantie verfällt, wenn es
nicht entsprechend den MSA AUER-Angaben eingesetzt bzw. verwendet, gepflegt, gewartet und kontrolliert wird.
Auswahl und Einsatz des Produktes unterliegen nicht
dem Einfluss von MSA AUER, sondern obliegen dem
Verwender. Unsere Haftung bezieht sich daher nu
auf die gleichbleibende Qualität des Produktes.
Gewährleistung und Haftung gemäß Verkaufs- und
Lieferbedingungen werden hiervon nicht berührt und
verändert.
Das Produkt muss regelmäßig Wartungen und Inspektionen durch Fachleute unterzogen werden; das
Ergebnis muss protokolliert werden. Wir empfehlen
den Abschluß eines Servicevertrages mit dem
MSA AUER-Kundendienst.
Like any piece of complex equipment, the MSA AUER
product will do the job designed to do only if it is used
and serviced in accordance with the manufacturer’s
instructions. This manual must be carefully read by all
individuals who have or will have the responsibility fo
using or servicing the product. The warranties made
by MSA AUER with respect to the product are voided
if the product is not used and serviced in accordance
with the instructions in this manual. Please protect
yourself and your employees by following them.
The above does not alter statements regarding the
warranties and conditions of sale and deliveries o
MSA AUER. The product must be checked and
maintained regularly by experts; the results must be
recorded. We recommend a service contract with the
MSA AUER Customer Service.
2 Dokumentation 2 Documentation
Für jeden SAVOX sollte eine Datei geführt werden.
Darin werden Seriennummern, Herstelldatum und
Datum und Ergebnis der Inspektionen eingetragen.
Records should be kept for each SAVOX apparatus.
These should include serial number, date of manufacture and date and results of inspections.
3
Page 4
3 Bezeichnung und Kennzeichnung 3 Description and Marking
r
r
r
Kennzeichnung
Description
des Behälters
Oberteil Unterteil
MSA AUER
SAVOX
MSA AUER Fabr. Nr.
Herstelldatum
S
AVOX
MSA AUER
AVOX
S
EN 401 / 30 S
4 Verwendung 4 Intended Use
MSA AUER SAVOX ist ein von der Umgebungsatmo-
sphäre unabhängig wirkendes Atemschutzgerät fü
die Selbstrettung. Das Notfallgerät für die Flucht kann
wegen seiner kompakten Abmessungen und seines
geringen Gewichtes am Mann mitgeführt und in wenigen Sekunden angelegt werden. Es schützt den Gerätträger vor Schadstoffen in der Umgebungsatmosphäre und auch gegen Sauerstoffmangel. De
SAVOX darf nur einmal eingesetzt werden.
Gebrauchte oder geöffnete Geräte müssen durch
neue bzw. instandgesetzte Geräte ersetzt werden.
Der S
AVOX erfüllt die Anforderungen gemäß EN 401
für eine nominelle Haltezeit von 30 Minuten. Das Gerät ist für den Bergbau unter Tage zugelassen
(”spezieller Einsatz”).
The MSA AUER S
tory protection device for self-rescue. With its compact dimensions and low weight the escape apparatus can be worn continuously and is donned within
seconds. It protects the users against contaminants in
the atmosphere as well as oxygen deficiency. The
S
AVOX is designed for one-time use.
Apparatus that have been used or where the container has been opened must be replaced by new o
reconditioned devices.
The S
AVOX meets the requirements according to
EN 401 for a nominal service time of 30 minutes. It is
approved for underground mining („special application“).
Marking of ContainerBezeichnung
Cover Bottom
MSA AUER Serial No.
Date of
Manufacture
S
AVOX
EN 401 / 30 S
AVOX is a self-contained respira-
4
Page 5
5 Funktion 5 Operating Principle
r
Der Sauerstoffselbstretter versorgt den Gerätträge
mit Sauerstoff, der aus einem Chemikal (KO2) entwikkelt wird. Kohlendioxid und Wasserdampf der Ausatemluft reagieren mit dem Chemikal, wobei diese Bestandteile aus der Atemluft entfernt werden und Sauerstoff entsprechend der Intensität der Atmung zugeführt wird.
Das Gerät ist mit einem Starter ausgerüstet, der beim
Anlegen des Gerätes automatisch ausgelöst wird und
den Atembeutel zusätzlich mit Sauerstoff füllt. Beim
Beatmen des Gerätes erwärmt sich der Chemikalkanister und allmählich auch die Einatemluft. Das ist
normal und zeigt die einwandfreie Funktion des Gerätes an.
Der Sauerstoffvorrat geht zur Neige, wenn die Einatmung schwerer wird und der Atembeutel beginnt, zusammenzufallen.
Hinweise
Der S
AVOX ist nur für den Einsatz zu öffnen!
Feuchtigkeit aus der Umgebungsluft kann sonst in
das offene Gerät eindringen und dessen Funktion
beeinträchtigen.
Es besteht Zündgefahr, wenn bei Zerstörung des
Gerätes die sauerstofferzeugende Chemikalie mit
brennbaren Substanzen, z.B. Kohle, in Berührung
kommt!
The oxygen self-rescuer supplies the user with oxygen which is generated from a chemical (KO2). Carbon dioxide and humidity of the exhalation air react
with the chemical. This reaction removes these components from the air and generates oxygen according
to the intensity of breathing.
The apparatus is equipped with a starter which starts
automatically when the device is donned. It fills additional oxygen into the breathing bag. During breathing
from the apparatus the chemical canister gradually
gets warm, as does the inhalation air. This is normal
and indicates that the apparatus is functioning properly.
The supply of oxygen is running short when inhalation
becomes more difficult and the breathing bag begins
to collapse.
NOTE
The S
AVOX must only be opened for actual use!
Otherwise humidity from the ambient air can enter
the apparatus and diminish the functioning.
There is an ignition danger in case the apparatus
is destroyed and the oxygen generating chemical
comes into contact with combustible substances,
e.g. coal.
5
Page 6
6 Aufbau 6 Design
–
–

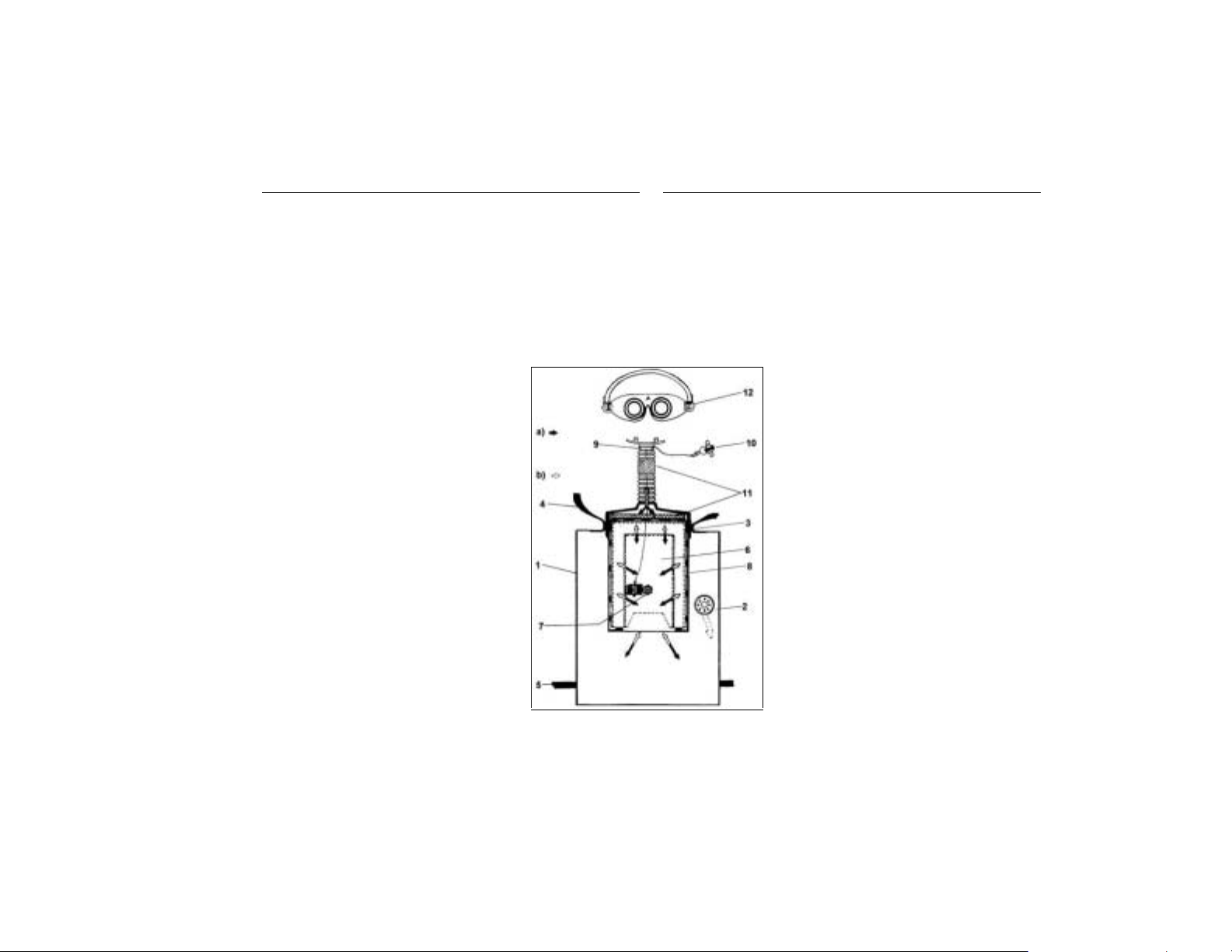

In der Abbildung sind Aufbau und Luftführung[Ausatmung (a) / Einatmung (b)
schematisch dargestellt
Tragebehälter
Behälterunterteil mit Gürtelösen,
Mundstückstopfen und Indikator
Behälteroberteil mit Grifflasche,
Dichtring und Dichtscheibe
Zweiteiliger Verschluss
Gerät, tragefertig
Atembeutel (1) aus beschichtetem
Gewebe, schwarz, antistatisch
– Überschussventil (2)
Schelle (3) für Anschluss Kanister/
Atembeutel
– Nackenband (4) und Leibgurt (5)
– KO
-Kanister (6) mit Quickstarter
2
(7) und Schutzmantel (8)
– Atemanschluß (9) mit Mundstück
und Nasenklemme (10)
– Wärmeaustauscher (11)
– Brille (12)
The schematic figure shows the design
and air flow [Inhalation (a) / Exhalation (b)]
Container
Container bottom with belt loops,
mouthpiece plug and indicator
Container cover with opening aid,
gasket and sealing disc
Two-component locking assembly
Apparatus, ready for use
– Breathing bag (1) coated fabric,
black, anti static
– Pressure relief valve (2)
– Clamp (3) to connect canister/
breathing bag
– Neck strap (4) and waist belt (5)
– KO
-canister (6) with starter (7)
2
and protective cover (8)
– Breathing tube (9) with mouth-
piece and nose clip (10)
– Heat exchanger (11)
– Goggles (12)
6
Page 7
7 Technische Daten 7 Technical Data
Gewicht (mit Tragebehälter): ca. 2,5 kg Weight (with container): Approx. 2.5 kg
Trageweise: am Gürtel oder mit Trage-
band
Abmessungen: Höhe ca. 220 mm
Breite ca. 160 mm
Tiefe ca. 110 mm
Gewicht (gebrauchsfertig): ca. 1,5 kg Weight (ready for use): Approx. 1.5 kg
Trageweise (im Gebrauch): vor der Brust Carrying mode (during use) In front of chest
Carrying mode: On belt or with carrying strap
Dimensions: Height approx. 220 mm
Width approx. 160 mm
Depth approx. 110 mm
Lagerbedingungen: Normalklima, Temperatur
20 °C bis +40 °C
Gerät in Bereitschaft: Temperatur:
6 °C bis +50 °C
Temperatur des Gerätes
beim Start:
Umgebungstemperatur
während der Beatmung:
Lebensdauer: max. 10 Jahre
Temperaturklasse: T 1 bis T 4 Temperature class: T1 to T 4
Atemwiderstand:
(Ein- und Ausatmung) 3 bis 6 mbar
Sauerstoff-Gehalt: größer 21 Vol.-% Oxygen content: More than 21 Vol%
Kohlendioxid- Gehalt: 0,5 bis 1 Vol.-% Carbon dioxide content: 0.5 to 1 Vol%
Temperatur der Einatemluft
(gemäß EN 401): 30 °C bis 50 °C
Haltezeit:
(abhängig vom Gerätträger
und dessen Belastung)
10 °C bis +50 °C
20 °C bis +50 °C
(siehe 14. Servicedaten)
x Unter Fluchtbedingung
(mittlere Belastung,
35 l/min): mind. 30 min.
x In Ruhe (warten auf
Rettung): ca. 3 Stunden
Storage conditions: Normal climate, temperature
– 20 °C to + 40 °C
Apparatus in stand-by: Temperature :
– 6 °C to + 50 °C
Temperature of apparatus
during start:
Ambient temperature
during use:
Storage life: Max. 10 years
Breathing resistance (inhalation and exhalation) 3 to 6 mbar
Temperature of inhalation air
(according to EN 401): 30 °C to 50 °C
Service time:
(depending on user and
breathing rate)
10 °C to + 50 °C
20 °C to + 50 °C
(See Sect. 14. Service Data)
x Under escape conditions
(medium work load,
35 l/min): at least 30 min.
x At rest (waiting for rescue):
approx. 3 hours
7
Page 8
8
Trageweise
8 Carrying Mode

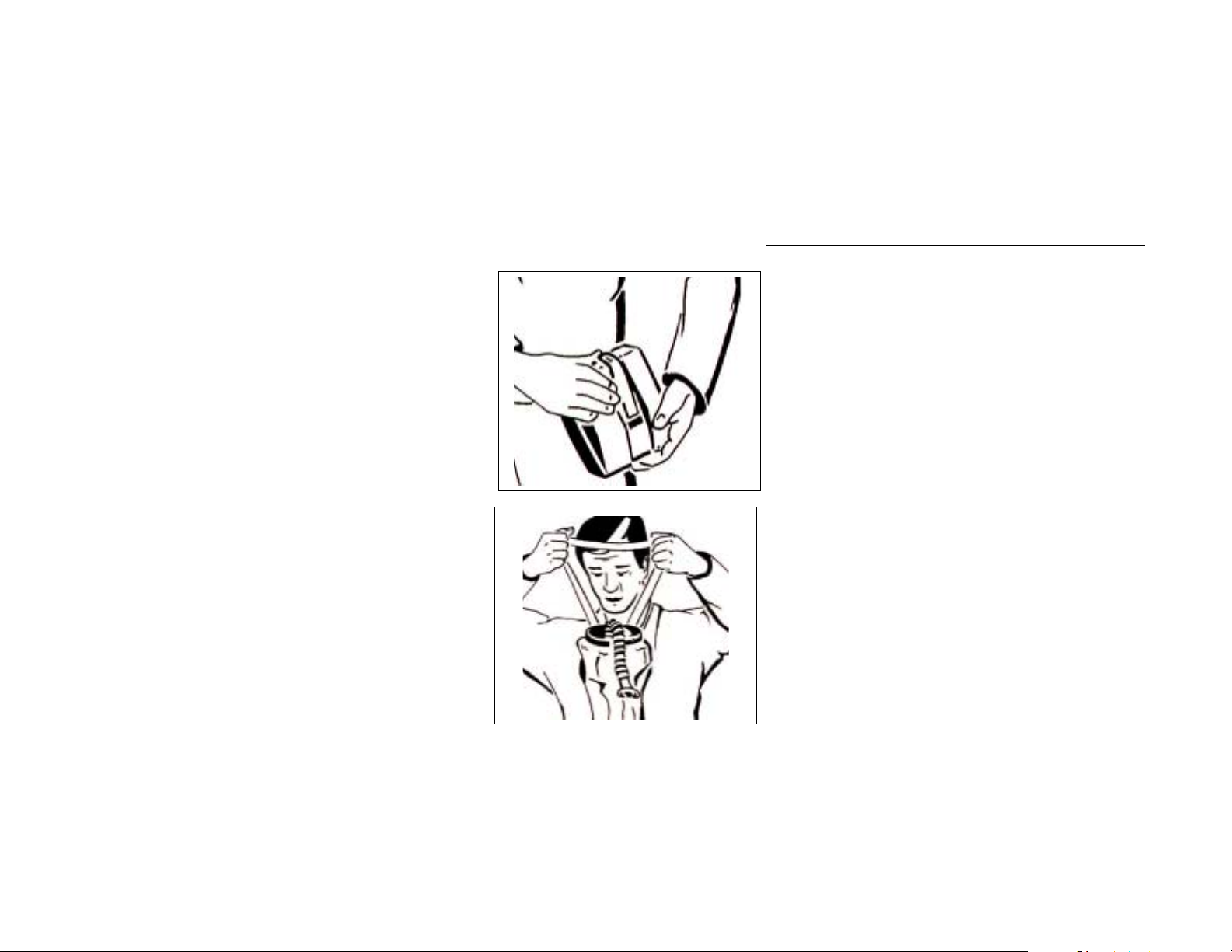

Beim täglichen Mitführen am Leibgurt
Gurt durch die Gürtelösen ziehen Pull waist belt through belt loops
Andere Trageweise, wie
x Schulterbänderung
x Transport auf einem Fahrzeug
sind möglich
Im Einsatzfall
x vor der Brust
For continuous carrying
Or
x Hook carrying strap through holes in belt loops
x Storage on vehicles is also possible.
During use
x in front of chest
8
Page 9
9 Kontrollen 9 Inspection
Sichtkontrolle außen,
vor und nach jedem Mitführen des Gerätes
Behälter auf Beschädigungen, starke Verschmutzung,
einwandfreien Indikator und auf einwandfreie Plombe
überprüfen. Nicht einwandfreie, beschädigte, ver-
beulte oder geöffnete Geräte müssen instandgesetzt werden. Bei starker Verschmutzung ist der Be-
hälter zu säubern (keine Metallbürste verwenden).
Indikatorkontrolle
Bei einem Farbumschlag
des Indikators von blau
nach rosa/farblos (ähnlich
der Farbvergleichsfläche,
rosa), muß das Gerät instandgesetzt werden.
Dichtheitsprüfungen sind
mindestens gemäß Pkt. 14
durchzuführen.
Innenkontrolle (siehe 14. Servicedaten)
Die Innenkontrolle darf nur durch den MSA AUERKundendienst oder autorisierte Servicepartner durchgeführt werden.

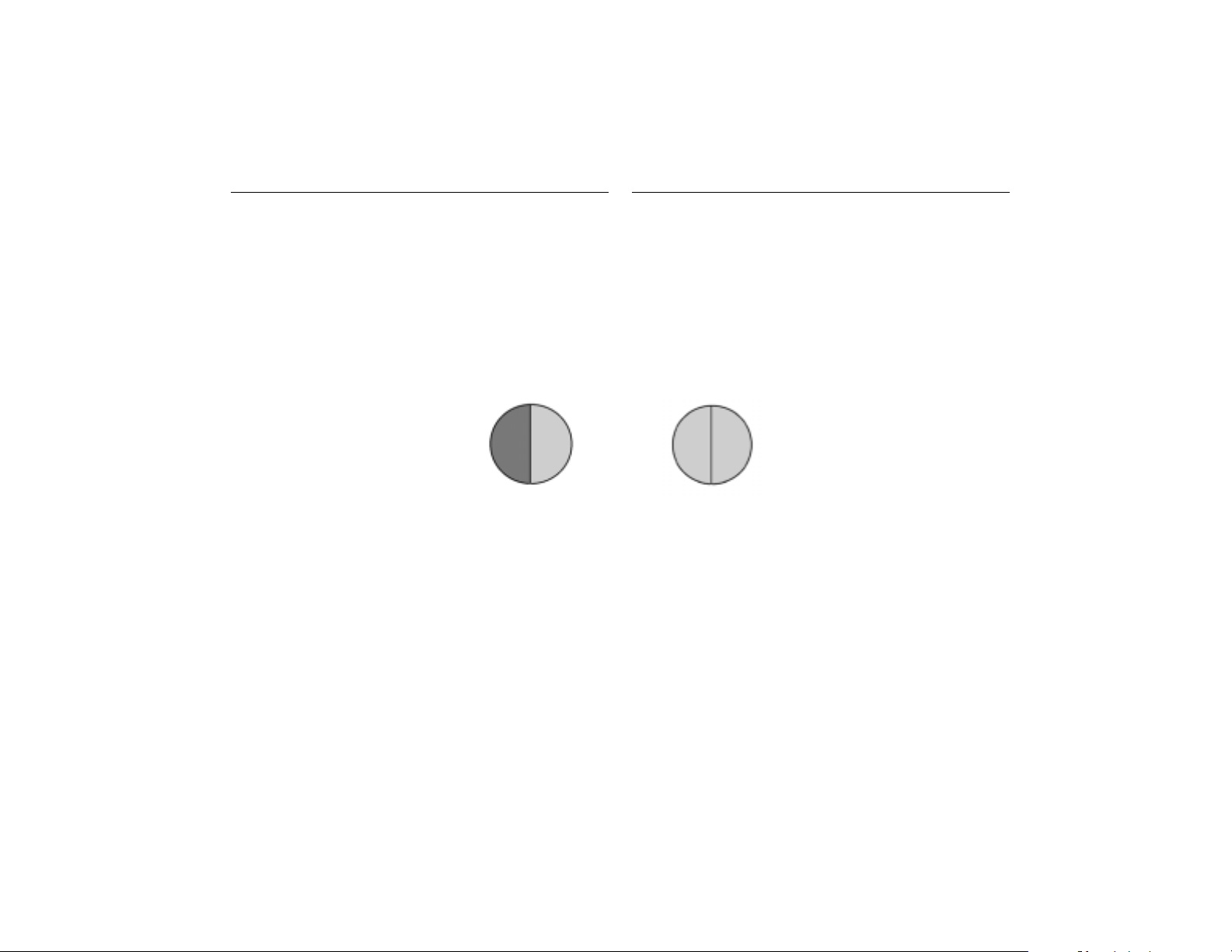

Blau / Rosa Rosa / Rosa
Blue / Pink Pink / Pink
Visual check of container
Prior and after carrying apparatus
Check outside container for damage, heavy dirt, intact
indicator and intact lead seal. Apparatus that are not
intact, damaged, dented or opened must be reconditioned. Very dirty containers must be cleaned.
(Do not use a metal brush.)
Indicator check
In case the color of the indicator changes from blue to
pink/colorless (similar to the
color comparison area), the
apparatus must be reconditioned.
It is recommended to perform tightness check at least
in accordance to section 14
.
Interior check (see Sect. 14. Service Data)
The interior check may only be performed by the
MSA AUER Customer Service or authorized service
centers.
9
Page 10
10 Gebrauch
Das Gerätes läßt sich mit wenigen, einfachen Handgriffen schnell anlegen (ca. 20 Sekunden).
10 Donning, Use
The apparatus is donned quickly (approx. 20 seconds)
in a few, simple steps
Verschlusshebel in Pfeilrichtung
schieben bis die Plombe aufbricht
und der Verschluss und das
Oberteil abfällt.
Falls das Behälteroberteil am Behälterunterteil klemmt, werden die
Behälterteile durch ziehen an der
Grifflasche getrennt.
Das Gerät am orangefarbenen
Nackenband fassen und den
Mundstückstopfen herausziehen.
Das Nackenband über den Kopf
und um den Nacken legen.
Push locking device towards arrow
until lead seal breaks and lock and
container cover fall off.
In case container cover and container bottom stick together, separate them by pulling the opening
aid.
Grasp apparatus by orange neck
strap and pull out the mouthpiece
plug. Pull neck strap over head
and place around neck.
10
Page 11

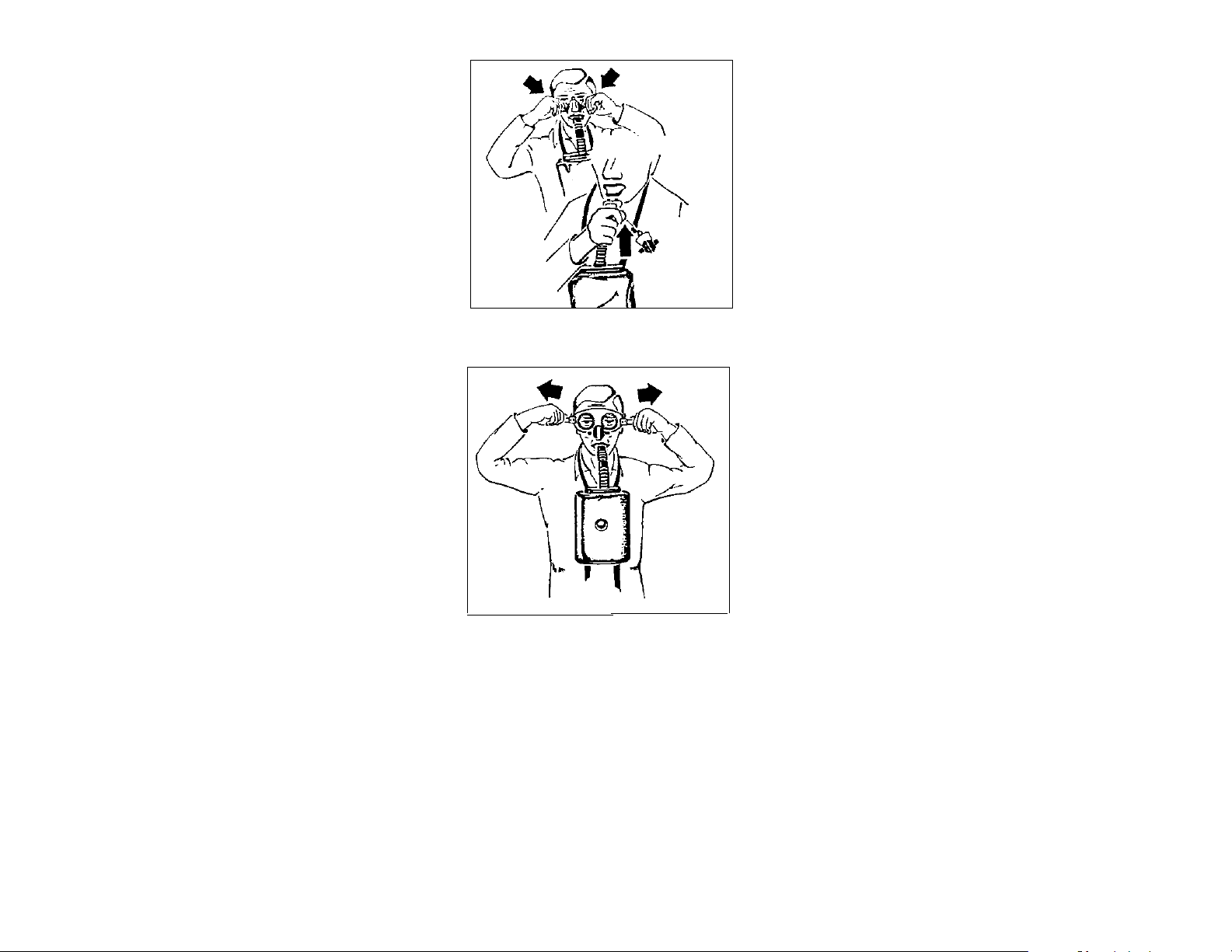

Atemschlauch fassen und hochziehen (Gerät startet).
Grasp breathing tube and pull it up
(apparatus is started).
Die Beatmung ist mit einem
Ausatemhub in das Gerät zu beginnen.
Mundstück und Nasenklemme
dicht anlegen.
Nackenband nach Bedarf
einstellen.
Schutzbrille aufsetzen.
Leibgurt umbinden.
Ruhig weiter atmen.
Exhale into apparatus.
Fit mouthpiece and nose clip
tightly.
Adjust neck strap.
Fit goggles.
Tie waist belt.
Continue to breathe calmly.
11
Page 12
11 Wichtige Fluchtregeln 11 Important Rules for Escape
Flucht ruhig durchführen, Panik vermeiden
Kürzesten Weg in sichere Umgebungsluft wäh-
len.
Mit Bedacht flüchten. Bei hastiger, schneller
Atmung wird mehr Sauerstoff verbraucht.
Das Mundstück muß fest zwischen Zähnen und
Lippen sitzen und dicht von den Lippen umschlossen werden!
Den Atembeutel nicht beschädigen oder zusam-
mendrücken, da sonst der
Sauerstoff verlorengehen kann.
lebensnotwendige
Escape calmly, avoid panic
Take shortest route to safe ambient air
Escape with deliberation. Quick, hasty breathing
consumes more oxygen.
The mouthpiece must be tight between teeth and
lips and be tightly enclosed with the lips.
Do not damage or squeeze the breathing bag;
otherwise vital oxygen can be lost.
12 Gebrauchte Geräte 12 After Use
Gebrauchte Geräte sind zu entsorgen.
Chemikalkanister enthalten stark alkalische und oxidierende Substanzen (Kaliumhydroxid, Kaliumkarbonat und Kaliumsuperoxid).
Beim Entsorgen sind daher die entsprechenden Umweltschutzbestimmungen zu beachten.
Used apparatus must be disposed of properly.
The chemical canister contains strong alkaline and
oxidized substances (potassium hydroxide, potassium
carbonate and potassium peroxide).
For disposal local regulations must be observed.
12
Page 13
13 Transportvorschriften 13 Transport Regulations
Bei Chemikalsauerstoffgeräten handelt es sich um
Gefahrgut der Klasse 5.1, Ziffer 27 b) mit der Bezeichnung ”3356, Sauerstoffgenerator, chemisch”.
Unbeschädigte und ungeöffnete Geräte können in der
Anlieferungskartonage oder in einer anderen zugelassenen Verpackung verschickt werden. Beschädigte und/oder geöffnete Geräte in einem Kunststoffbeutel einschweißen und wie oben beschrieben verpacken.
Hinweise zu den verschiedenen Verkehrsträgern sind
dem EU-Sicherheitsdatenblatt zu entnehmen.
Chemical oxygen apparatus are hazardous goods of
class 5.1, number 27 b) with the description „3356,
oxygen generator, chemical“.
Undamaged and not opened apparatus can be transported in the original or other suitable packaging.
Damaged and/or opened apparatus must be sealed in
a plastic bag and can then be packaged as described
above.
Check local regulations for permissible transport
means.
13
Page 14
14 Inspektion und Wartung 14 Service and Maintenance
Fristen
Jährlich
Nach
3 Jahren
Nach
5 Jahren
Nach
8 Jahren
Nach
10 Jahren
1)
Maßnahmen Intervals 1)Measures
Dichtheitsprüfung
2)
2)
2)
Inspektion:
VollInspektion:
Inspektion:
Dichtheitsprüfung
und vollständige Kontrolle
von allen stark beanspruchten Geräten
Vollständige Kontrolle aller
3
Geräte
)
Dichtheitsprüfung
und vollständige Kontrolle
von allen stark beanspruchten Geräten
4)
3
)
3
)
Annually
After
3 years
After
5 years
After
8 years
2)
2)
2
)
Ende der Verwendungsmöglichkeit After
10 years
Tightness check
Inspection:
Tightness check
and complete-check of all
units showing significant
signs of wear and tear
Full
inspection:
Inspection:
Complete check
of all units
Tightness check
and complete-check of all
units showing significant
signs of wear and tear
End of service life
4)
3
)
3
)
3
)
Defekte Geräte dürfen nicht weiter verwendet werden. Units with defects must not be used and taken out of service
Falls anwenderspezifische Vorgaben mit kürzeren Fristen
User specific conditions may require shorter intervals.
bestehen, sind diese zu berücksichtigen.
1) Maßgebend für die Fristen ist das Herstelldatum (Monat/Jahr)
am Behälterunterteil. Geräte, die im gleichen Jahr gefertigt
wurden, können für die Inspektionen zusammengefaßt werden.
2) Der Abschluß eines Servicevertrages mit dem MSA AUERKundendienst wird empfohlen.
3) Vollständige Kontrolle = Innenkontrolle und Überprüfung.
Das Ergebnis entscheidet über eine weitere Verwendbarkeit.
Die Lebenserwartung hängt von der Art und Härte der Beanspruchung ab.
4) Dichtheitsprüfung mit Dichtheitsprüfer D1118845 oder durch
MSA Service.
1) The intervals are based on the date of manufacture
(month/year) on the container bottom. Apparatus manufactured
in the same year may be combined for inspections.
2) A service contract with the MSA Customer Service is recommended.
3) Complete check = interior check and examination.
The result determines about further usage
The service life depends on the type and kind of treatment to
which the apparatus where subjected.
4) Tightness check with leak tester D1118845 or by MSA Service.
14
Page 15
15 Trainingsgerät MSA AUER SAVOX–TR 15 Training Apparatus SAVOX –TR
Das Trainingsgerät MSA AUER SAVOX-TR ist in
Größe, Gewicht, äußerem Aufbau, Handhabung und
Atemwiderstand identisch mit dem Ernstfallgerät.
Damit können die Handhabung und Beatmung des
Ernstfallgerätes ohne Verbrauch eines Chemikalkanisters geübt werden. Die Ausbildung sollte in re-
gelmäßigen Abständen wiederholt werden.
Die Atemluft wird beim S
AVOX -TR jedoch aus der
Umgebungsatmosphäre entnommen, d.h. die Übung
ist in schadstofffreier Luft durchzuführen. Zur Unterscheidung vom Ernstfallgerät ist der S
AVOX–TR blau
markiert. Für das Benutzen des TR-Gerätes ist die
entsprechende Gebrauchsanleitung zu beachten.
The training apparatus MSA AUER S
identical to the emergency apparatus as far as size,
weight, outer design, handling and breathing resistance are concerned. With it, handling and breathing
of the apparatus can be practiced without using a
chemical canister. Such training should be re-
peated at regular intervals.
However, the breathable air is taken from the ambient
atmosphere, i.e. the exercises must be performed in
contaminant-free air. To distinguish it from the emergency apparatus, the SAVOX-TR is marked blue. For
using the TR apparatus, observe the relevant
Instructions for Use.
AVOX-TR is
16 Geräte und Zubehör 16 Ordering Information
Bezeichnung Bestell-Nr. Description Part No.
MSA AUER S
Trainingsgerät
MSA AUER SAVOX-TR 100 24 538
Schultertragegurt 100 29 099 Shoulder carrying strap 100 29 099
Gürtel D11 23 958 Waist belt D11 23 958
Dichtheitsprüfer D11 18 845 Leak tester D11 18 845
Einschubteil S
AVOX 100 23 263 MSA AUER SAVOX 100 23 263
Training apparatus
MSA AUER SAVOX-TR 100 24 538
AVOX 100 29 195 Leak test module SAVOX 100 29 195
15
Page 16
MSA AUER GmbH
Zentrale:
Postfach 6 20
D-12006 Berlin
Thiemannstraße 1
D-12059 Berlin
Telefon 0800-MSA AUER
gebührenfrei 6 72 2837
International +49 [30] 68 86-555
Telefax +49 [30] 68 86-15 58
Internet
http://www.AUER.de
E-Mail: [email protected]
MSA (Britain)Limited
East Shawhead
Coatbridge ML5 4TD,U.K.
Phone +44 [0 ]1236 424966
Fax +44 [0 ]1236 4408801
E-mail [email protected]
Web site www.msabritain.co.uk
MSA Española,S.A.U.
Ap.Correos 104
E-08960 Sant Just Desvern
c/.Narcís Monturiol,
E-08960 Sant Just Desvern
Tel:+34 -93 -372 -51 -62
Fax:+34 -93 -372 -66 -57
E-mail:[email protected]
MSA France
13,rue de la Guivernone
Z.I.du Vert Galant
95310 SAINT-OUEN-L ’AUMÔNE
Adresse postale:
B.P.617
95004 CERGY PONTOISE CEDEX
Tél.:01 34 32 34 32+
Fax:01 3037 63 05
MSA Italiana S.p.A.
MSA Nederland B.V.
Kernweg 20,1627 LH Hoorn,
Postbus 39,1620 AA Hoorn
Telefoon 0229-25 03 03
Fax 0229-21 13 40
Internet:www.msaned.nl
MSA TEGMA
AB TEGM –Ett MS -företag
Kopparbergsgatan 29,
S-214 44 Malmö,
Tel.040-699 07 00,
Telefax 0 40-69907 99
e-mail:[email protected]
www.tegma.se
10023047/N/02.2001/S
Loading...
