MSA CC User Manual

Connected by cable

CC Headset

Cut Off CC

MSA Sordin AB. Rörläggarvägen 8. SE-331 53 Värnamo. Sweden.

Tel [phone]. Fax [phone]. [e-mail]

w w w. msa - s o r d i n . c o m

PM 062-02

2

A

B

B

D1

CDE

H

1

123

4567

234

User Information

Connected by cable is the product line by Sordin for two­way communication where the connection to a mobile telep­hone or a communication radio is done by a cable.

-To get the most out of the product, please read this user
information carefully.

3

FITTING INSTRUCTIONS EAR MUFFS

HEADBAND VERSION (fig B)

Place the cups over your ears and adjust the headband and cups to a comfortable position. Make cer­tain that the cushions seal tightly around the ears. The pressure of the band against the head can be
adjusted with our unique adjustment button (fig. B1).The headband is intended to be worn straight over
the top of the head. Make sure that the headband is not stored in a stretched position and that the
cushions are not compressed when the hearing protector is not in use. Keep the cups clean and dry and
store them at normal room temperature. Keep out of direct sunlight.

HELMET MOUNTED VERSION (fig H)
FITTING THE CUPS (figs. H1–H2)

Pull the cup down to the lower position and lift it outwards (fig. H1). Press the cup attachments into the
slots on the sides of the helmet (fig. H2). Detach the harness from the rear of the helmet, place the wires
leading from the cups above the harness’ attachment and reattach the harness. Make sure that the wires
are free.

WORKING POSITION (fig. H3)

Adjust the cups to a comfortable position. Make sure that the cushions seal tightly around the ears.

STAND-BY POSITION (fig. H4)

Lift the cups from the ears to the fixed stand-by position. In noisy environments, always wear the hear­ing protector in working position.

TRANSPORT POSITION (fig. H5)

First lift the cups into stand-by position. Then rotate them up to the next fixed position. In this position,
the cushions cannot be damaged or dirtied and the cups can dry internally.

STORAGE (fig. H6)

When the helmet is not in use, lower the cups and press them inwards. Keep the cups clean and dry
and store them at normal room temperature. Keep out of direct sunlight.

COMPATIBILITY

Hearing protector/helmet combinations that meet EN 352-3 are classified in the sizes small (S), medium
(M) or large (L). Medium size fits most users.
These hearing protectors are only approved for use with the following helmets.

Helmet brand Size range

Bicapa Balance AC S, M, L
Bicapa Balance ABS M, L
Bicapa Robust M, L
Protector Tuffmaster HC710 M, L
Protector Tuffmaster HC41 M,L
Protector HC300 S,M,L
MSA Super V-gard II L
Uvex Super Boss L
Centurion 1100/1125 L
Centurion 1200/1225 L
MSA Topgard L
Make sure that the ear muff attachment is intended for the helmet used.

THE NOISE-CANCELLING BOOM MICROPHONE (fig. C)

The ear muffs are equipped with a noise-cancelling speech microphone that is specially designed to
work in noisy environments. The product is supplied with an electret microphone or dynamic microp­hone, depending on the intended application.
Adjust the boom microphone so that the microphone is level with your mouth and about 3–5 mm from
your lips (diagram C). It is important not to exceed this distance when working in a noisy environment,
in order to get the best performance from the noise-cancelling microphone. We recommend that you
keep the microphone in this position whether you are talking or not. A wind protector should be used
to prevent interference from wind noise.

CABLE AND CONTACT

The hearing protector is equipped with cable and adapter for connection to external communication

4

GB

5

devices, like communication radios and mobile phones.

ACTIVATING THE HEARING PROTECTOR / REPLACING BATTERIES (Appendix A fig. A)
LEVEL DEPENDENT FUNCTION ( Only applicable on some models )

The version with level dependent function requires 2 standard AA 1.5 V alkaline batteries. Do not use
rechargeable batteries, such as NiMH 1.2 V or NiCd 1.2 V, as they significantly reduce the operating
time.
To protect against moisture and dirt, the battery case is built into the ear cup that has no buttons. Follow
our instructions to install and replace the batteries (Appendix A fig. A).

•Start by sliding down the ear cup to the bottom of the yolk (Appendix A fig. A1).

•Remove the cushion by firmly pulling outwards, note the orientation of the shaped part (Appendix A

fig. A2). Now remove the insert.

•Insert the batteries in the battery case. Make sure that the + and – poles are in the right direction

(Appendix A fig. A3).

•Replace the insert and snap the cushion in place (Appendix A fig. A4).

Note! After replacing the batteries, ensure that the insert and cushion are correctly installed to prevent
leakage in the passive noise attenuation. Make sure to turn the cushion so that its shaped part is dow­nwards.

BATTERY WARNING

When only 10–20 hours of the battery’s life span remain, you hear two tones, which are repeated every
half-hour until the batteries die.

BATTERY SAVE FUNCTION

To maximise battery life the radio is equipped with a special battery save function. If no control buttons
are pressed, the battery save function comes into effect after 2 hours and the radio is shut down. To res­tart, press the on/off button (o) placed in the centre of the keyboard.

SOUND LEVEL LIMITATION

The versions with level dependent function are equipped with external microphones ( Small microp­hones mounted on both cups ) which detects the surrounding noise. The surrounding sound is repro­duced in the speakers inside the cups.
The function is operated by an external on/off/volume switch
PTT function (Only applicable on some models ) (Fig. D)
For versions direct connected to communication radios there is a PTT button outside one cup (Fig D1).
This PTT operates the communication radio. Keep the PTT pushed down for transmitting. Release the
PTT for receving.

MAINTENANCE

The outside of the cups and the cushions can be cleaned easily with soap and water. Ear muffs and in
particular cushions may deteriorate with use and should be examined at frequent intervals for cracking
and leakage, for example. The cushions are filled with foam and are replaceable. It is easy to replace
worn and damaged parts (fig. A4). Make sure that the shaped part of the cushion is turned downwards.
Use only hygiene kits designed for electronics and provided by the manufacturer, product number

60084. The hygiene kit should be replaced at least twice a year for standard use to ensure that the
noise attenuation function does not deteriorate. This product may be adversely affected by certain che­mical substances. Further information should be sought from the manufacturer. Do not subject the hear­ing protector to rough handling, which can damage the electronics.
The user must make sure that:

- the ear muff or combined ear muff/helmet is fitted, adjusted and maintained according to our instruc­tions

- the ear muff or combined ear muff/helmet is worn at all times in noisy environments

- the ear muff or combined ear muff/helmet is regularly inspected for serviceability

If the above recommendations are not adhered to, the protection afforded by the ear muffs can be
severely impaired.

BASIC FAULT FINDING/ELECTRONIC MAINTENANCE

If the electronic functions stops working, the correction may be very simple. Please check the following:

•Check that the contact between the contact/adapter and the external unit is established.

6

•When the hearing protector is used for long periods of time, moisture can build up inside the cups.

To prevent long-term moisture damages to electronic components, we recommend that the insert is
removed regularly so that the cups can dry internally – for example overnight (fig. A)

•Do not subject the product to rough handling which can damage the electronics.

•NOTE! The cups must not be immersed in water.

If these measures do not help, please contact your retailer.

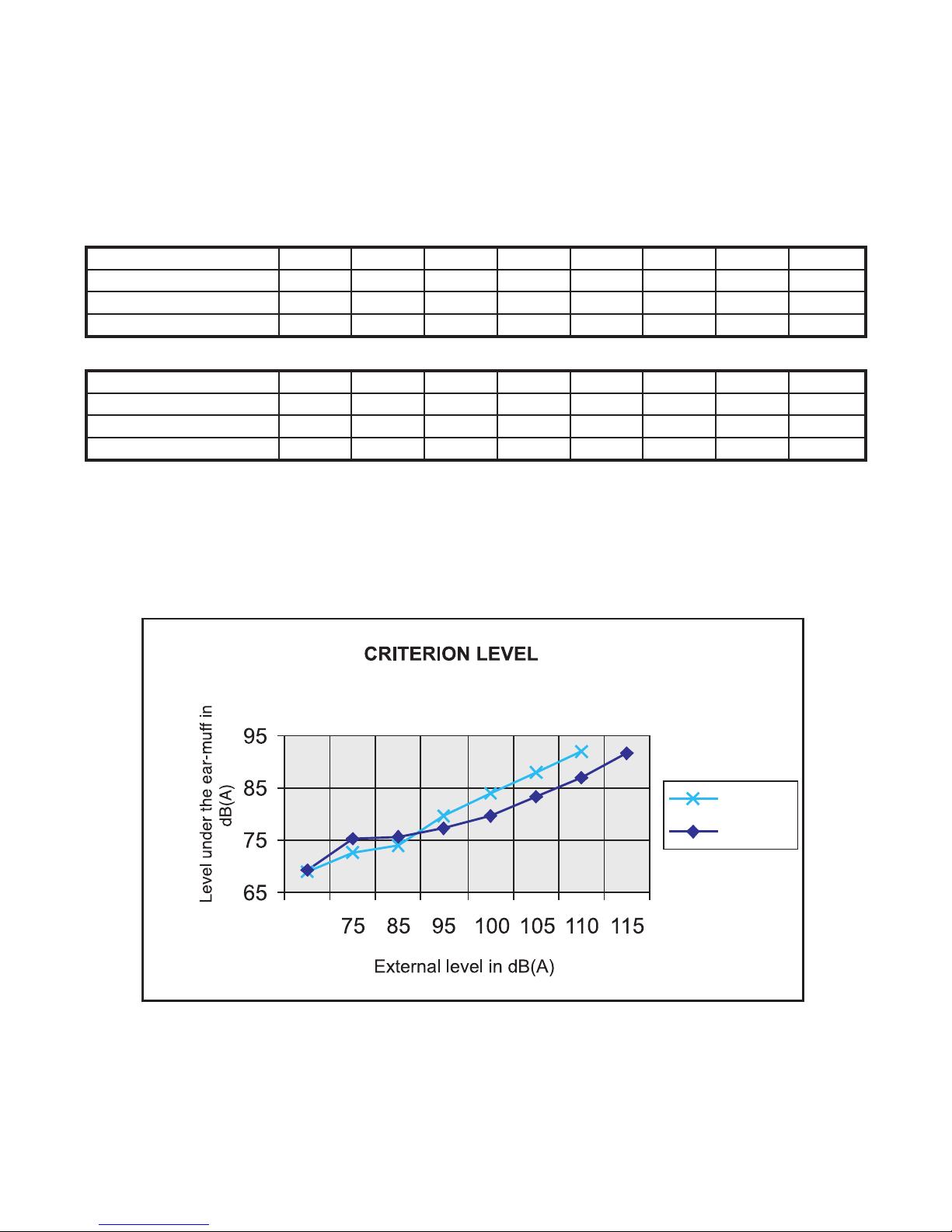

CRITERION LEVEL

The table below shows performance of CC Headset prEN 352-1:1994 with volume control set to max­imum level.

External Sound Pressure Level dB(A)

(Criterion level= 107) 65 75 85 95 100 105 110 115
M-noise (Mf) dB 68,2 74,2 74,7 76,5 78,7 81,4 85,1 89,5

M-noise (Sf) dB 1,2 1,0 1,0 1,0 1,1 1,8 2,0 2,1
Mean + Sf 69,4 75,2 75,7 77,5 79,8 83,2 87,1 91,6

(Criterion level= 101) 65 75 85 95 100 105 110 115
L-noise (Mf) dB 67,7 71,6 73,0 77,6 81,3 85,5 89,6

L-noise (Sf) dB 1,3 1,1 0,9 2,2 2,7 2,6 2,2
Mean + Sf 69,0 72,7 73,9 79,8 84,1 88,1 91,9

M-noise = Medium-frequency sound pressure level (LC-LA = 2 dB)
L-noise = Low-frequency sound pressure level (LC-LA = 6 dB)
Mf = Mean Value; Sf = Standard Deviation

65

L-Noise

M-Noise

ATTENUATION VALUES
HEADBAND VERSION

Tested and approved according to EN 352-1. Attenuation values according to EN 24869-1

Frequency (Hz) 63 125 250 500 1000 2000 4000 8000
Mean value (dB) 12,6 14,3 19,8 25,5 30,9 34,1 36,0 36,9

Standard deviation (dB) 5,1 2,8 2,5 2,5 2,0 2,8 2,8 4,2
APV (dB) 7,5 11,5 17,3 23,0 28,9 31,3 33,3 32,7

H = 32dB M = 26dB L = 18dB SNR = 28dB Mass: 293g (without microphone)

HELMET MOUNTED VERSION

Tested and approved according to EN 352-3. Attenuation values according to EN 24869-1

Frequency (Hz) 63 125 250 500 1000 2000 4000 8000
Mean value (dB) 11,9 12,8 19,1 25,0 30,8 32,3 30,8 35,5

Standard deviation (dB) 3,8 3,5 2,9 2,9 2,5 2,2 3,3 3,3
APV (dB) 8,1 9,3 16,2 22,1 28,3 30,1 27,5 32,2

H = 30dB M = 24dB L = 17dB SNR = 27dB Mass: 283g (without microphone)

APV = Assumed Protection Value
H = High-frequency attenuation value (predicted noise level reduction for noise with LC - LA = - 2 dB)
M = Medium-frequency attenuation value (predicted noise level reduction for noise with LC - LA = +
2 dB)
L = Low-frequency attenuation value (predicted noise level reduction for noise with LC - LA = + 10 dB)
SNR = Single Number Rating (the value which is subtracted from the measured C-weighted sound pres­sure level, LC, in order to estimate the effective A-weighted sound pressure level inside the ear).
Source: BIA, Germany

WARNINGS!

•The product is equipped with electronic restoration systems to reproduce sound. The user must veri-

fy correct operation before usage.

•Short-term use of the communication device is not likely to cause noise-induced hearing loss. When

the effective input voltage does not exceed 430mV the output of the sound restoration circuits of this
ear muff does not exceed the values known to constitute a risk to hearing. In the case of medium and
long-term use the risk of noise-induced hearing loss cannot be excluded. In such cases the commu­nication device shall not be used without the advice of the manufacturer or a safety expert and cor­responding measures to sufficiently reduce the risk of noise-induced hearing loss.

•When calculating the effective attenuation of the ear muffs, consideration should be given to the out-

put signal of the restoration system. The calculated total A-weighted sound pressure level inside the
cup should not exceed 85 dB.

•Remember that hearing protectors can block out warning cries, alarms and other important signals.

Always pay extra attention to your surroundings when wearing hearing protectors.

7

8

Bruksanvisning

Connected by Cable är Sordins produktlinje för tvåvägs­kommunikation, där anslutning mot mobiltelefon eller kom­munikationsradio sker med kabel. För att du skall kunna
utnyttja produkten till fullo – läs noggrant igenom denna
bruksanvisning.

BRUKSANVISNING HÖRSELSKYDD

HJÄSSBYGEL (bild B)

Placera kåporna över öronen och justera hjässbygel och kåpor till ett komfortabelt läge. Var noga med
att tätningsringen sluter tätt runt öronen. Bygelns tryck mot huvudet kan ändras med vår unika
justerknapp (bild B1). Bygeln är avsedd att bäras över hjässan. Se till att bygeln inte förvaras i utspänt
läge eller att tätningsringarna inte är ihopklämda när hörselskyddet inte används.

HJÄLMKÅPA (bild H)
MONTERING AV KÅPA (bild H1-H2)

Dra ner kåpan till det nedre läget och lyft den utåt (bild H1). Tryck ner kåpans fäste i det spår som finns
på sidan av hjälmen (bild E2). Lossa inredningen från hjälmens bakre del, placera kabeln från kåporna
ovanför inredningens fästen och montera tillbaks inredningen.

ARBETSLÄGE (bild H3)

Justera kåporna till ett komfortabelt läge. Var noga med att tätningsringen sluter tätt runt öronen.

VILOLÄGE (bild H4)

Lyft kåpan från örat tills den når det fasta viloläget. I bullrig miljö skall alltid hörselskyddet bäras i
arbetsläge.

TRANSPORTLÄGE (bild H5)

Lyft först ut kåporna i viloläge. Vrid sedan upp dem till nästa fasta läge. I detta läge varken skadas tät­ningsringen eller blir smutsig. Kåpan tillåts även att torka invändigt.

FÖRVARING (bild H6)

När hjälmen ej är i bruk, fäll ner hörselskydden och tryck in dem. Håll kåporna torra och rena och för­vara dem i normal rumstemperatur.

KOMPATIBILITET

Hörselskydd / skyddshjälmskombinationer som uppfyller EN 352-3 klassificeras i storleksklasserna
small (S), medium (M) och large (L), där kombinationer av mediumstorlek passar de flesta användare.
Small och large är avsedda för de användare där inte medium storlek är lämplig. Dessa hörselskydd är
endast godkända med och får endast användas till nedanstående skyddshjälmar.

Hjälmfabrikat Storleksklass

Bicapa Balance AC S,M,L
Bicapa Balance ABS M,L
Bicapa Robust M,L
Protector Tuffmaster HC710 M,L
Protector Tuffmaster HC41 M,L
Protector HC300 S,M,L
MSA Super V-gard II L
Uvex Super Boss L
Centurion 1100/1125 L
Centurion 1200/1225 L
MSA Topgard L
Var noga med att kontrollera att hörselskyddets fäste är avsett för den aktuella hjälmen

SKÖTSEL

Kåpa och tätningsring kan lätt rengöras med tvål och vatten. Hörselkåpor, i synnerhet tätningsringarna,
kan försämras genom användning och åldrande. De skall därför undersökas regelbundet, bl a med
tanke på sprickor och läckage. Tätningsringarna är fyllda med skum och utbytbara. Slitna och skadade
delar bytes lätt (bild A). Var noga med att utbuktningen på tätningsringen vänds nedåt. Använd endast
hygiensats från tillverkaren, avsedd för elektronik, beställningsnummer 60084. Hygiensats bör bytas
2ggr/år vid normalt användande för att inte ljuddämpningsförmågan skall försämras. Denna produkt
kan avsevärt skadas av vissa kemikalier. Ytterligare information lämnas av tillverkaren. Håll hörselskyd­den torra och rena och förvara dem i normal rumstemperatur och ej i direkt solljus.
Användaren skall försäkra sig om att:

•hörselskydden alt hörselskydd/hjälm kombinationen är inpassade, justerade och underhållna enligt

våra instruktioner

•hörselskydden alt hörselskydd/hjälm kombinationen används hela tiden i bullriga miljöer

•hörselskyddens alt hörselskydd/hjälm kombinationens kondition undersöks regelbundet.

9

SE

Om inte ovanstående rekommendationer följs kan hörselskyddens ljuddämpningsförmåga avsevärt för­sämras.

BEGRÄNSAD FELSÖKNING / SKÖTSELRÅD

Om hörselskyddet inte fungerar kan enkla åtgärder avhjälpa felet. Var vänlig och kontrollera följande:

•Kontrollera att kontakt och adapter har ordentlig kontakt med extern enhet.

•Vid långvarig användning av hörselskyddet kan fukt bildas inuti kåpan. För att undvika långvarigt fukt-

angrepp på elektronikkomponenterna rekommenderas att regelbundet avlägsna ljudabsorbenten så
att kåpan tillåts att torka invändigt, t ex över natten (bild A).

•Hörselskyddet skall ej utsättas för onormal hantering, tex fall från hög höjd då detta kan skada pro-

dukten.

•OBS! kåpan får ej doppas i vatten.

Hjälper inte någon av ovanstående åtgärder, kontakta inköpsstället.

ÅTERLÄMNINGSGARANTI

Om denna produkt inte motsvarar dina förväntningar, lämna omgående tillbaka den till försälj­ningsstället och Ni får pengarna tillbaka. OBS! Har produkten tagits i regelbundet bruk bortfaller denna
möjlighet.

MIKROFONBOMMEN (bild C)

Hörselskyddet är utrustat med en bullerkompenserad talmikrofon som är speciellt utformad för att fun­gera i bullriga miljöer. Produkten levereras med elektret- eller dynamisk mikrofon beroende på tillämp­ningsområde.
Ställ in mikrofonbommen så att talsidan (1) på mikrofonen placeras i mungipan och ca 3-5 mm från
läpparna (bild C). Det är viktigt att detta avstånd ej blir större, vid vistelse i bullrig miljö, för att buller­kompenseringen i mikrofonen skall verka maximalt. Vi rekommenderar att mikrofonen behålls i detta
läge oavsett om samtal pågår eller inte. För att undvika störande blåsljud bör vindskydd användas.

KABEL OCH KONTAKT

Hörselskyddet är utrustad med en kabel och en kontakt för koppling till extern enhet.

ENDAST CUT OFF CC-MODELLER

CC Cut Off är utrustat med elektronik för återgivning och förstärkning av ljud samtidigt som det skyd­dar bäraren mot skadligt höga bullernivåer.
När du använder kåpan i aktiverat läge ger den en hög grad av komfort och prestanda som tillåter dig
att kommunicera effektivt i bullriga miljöer. Hörselskyddet tillåter dig också höra varningssignaler och
annan viktig information. Det är idealisk för användning i miljöer med kraftiga bullerimpulser, eftersom
det hjälper till att dämpa impulserna till en trygg nivå så att risken för hörselskador kan reduceras.

PÅ- OCH AVSLAGNING

Du aktiverar Cut Off genom att vrida på potensiometern (D1) – en signal hörs.
Du stänger genom att vrida på samma knapp.

AKTIVERING AV HÖRSELSKYDDET / BATTERIBYTE (bild A)

Produkten skall utrustas med 2 st. alkaliska standardbatterier 1,5 V AA. Användning av uppladdnings­bara batterier typ NiMH 1,2 V eller NiCd 1,2 V ger en reducerad driftstid. Batterihållaren är helt inbyggd
i kåpan utan tangenter. Vid batteribyte, följ instruktionerna i (bild A). Börja med att dra kåpan till sitt
ändläge (bild A1). Lossa tätningsringen genom att dra den rakt ut (bild A2). Sätt i batterierna i batteri­hållaren. Kontrollera att batteriernas + och – poler är rätt vända (bild A3). Lägg tillbaka ljudabsorben­terna (2 st) och tryck på tätningsringen (bild A4). Det är viktigt att efter batteribyte noga kontrollera att
ljudabsorbent och tätningsring är riktigt monterade så att inte bullerdämpningen försämras. Vänd tät­ningsringens utbuktning nedåt.

LJUDNIVÅBEGRÄNSNING

Utsignalen från kåpans förstärkare överskrider inte de kända risknivåerna för hörselskada. Ljudet via
högtalarna är begränsade till högst 82dB(A) ekvivalent ljudnivå.

TEMPERATUROMRÅDE

Från -20ºC till +70º C.

! VARNING!

•Funktionen kan försämras i takt med batteriets utmattning. Vid normal användning är den beräk-

10

nade batterilivslängden ca 120 –140 timmar beroende på batteriets kvalitet.

•När man beräknar kåpans effektiva ljuddämpning skall utnivån från radioåtergivningen beaktas. Den

beräknade A-vägda ljudnivån under kåpan, med hänsyn tagen till dämpvärden (tabell, bild K), skall
ej överstiga 82 dB(A).

•Tänk på att hörselskydd generellt sett kan utestänga omgivningsljud såsom varningsrop, alarm och

andra viktiga signaler. Var därför alltid extra uppmärksam på omgivningen när hörselskydd används.
För hög ljudvolym på radion kan ytterligare minska möjligheten att uppfatta omgivningsljud vilket
kan medföra stor fara för användaren och leda till svåra olyckor. Tänk på att anpassa volymen till
arbetssituationen!

•(endast CutOff) De integrerade mikrofonerna för återgivning av omgivningsljud ökar markant säker-

heten i det dagliga arbetet. OBS! Möjlighet finns att koppla från medhörningsfunktionen, vilket med­för att varningssignaler och varningsrop blir betydligt svårare att uppfatta. För att minimera risken för
olyckor rekommenderar vi därför att medhörningsfunktionen är inkopplad i möjligaste mån.

•Utsignalen från kretskortets ljudupptagning kan överstiga den verkliga yttre ljudnivån.

•(endast CutOff) Vid användning i regn, eller andra våta förhållanden, kan medhörningsfunktionen för-

sämras, varför användaren bör vara uppmärksam på försämrad funktion. Om så sker, se till att ome­delbart låta hörselskyddets mikrofoner torka (med öppna kåpor i 24 h) tills full funktion åter uppnåtts.

•Produkten såväl som batterierna skall skrotas i enlighet med nationell avhandling

TESTER

Denna produkt uppfyller de grundläggande säkerhetskraven i EG-direktivet 89/686, bilaga II. Produkten
är testad och godkänd av BIA, Alte Heerstr., 111, D-53757 St Augustin, Tyskland (0121) och CE-märkt
enligt de relevanta delarna av EN 352-1 och EN 352-3.

DÄMPNINGSVÄRDEN
HJÄSSBYGEL

Testat och godkänt enl EN 352-1.
Ljuddämpningsvärden enl EN 24869-1

Frekvens (Hz) 63 125 250 500 1000 2000 4000 8000
Medelvärde (dB) 12,6 14,3 19,8 25,5 30,9 34,1 36,0 36,9

Standardavvikelse (dB) 5,1 2,8 2,5 2,5 2,0 2,8 2,8 4,2
APV (dB) 7,5 11,5 17,3 23,0 28,9 31,3 33,3 32,7

H = 32dB M = 26dB L = 18dB SNR = 28dB Vikt: 293g (utan mikrofon)

HJÄLMBASERAD VERSION

Testat och godkänt enl EN 352-3.
Ljuddämpningsvärden enl EN 24869-1

Frekvens (Hz) 63 125 250 500 1000 2000 4000 8000
Medelvärde (dB) 11,9 12,8 19,1 25,0 30,8 32,3 30,8 35,5

Standardavvikelse (dB) 3,8 3,5 2,9 2,9 2,5 2,2 3,3 3,3
APV (dB) 8,1 9,3 16,2 22,1 28,3 30,1 27,5 32,2

H = 30dB M = 24dB L = 17dB SNR = 27dB Vikt: 283g (utan mikrofon)

11

w w w. m s a - s o r d i n . c o m

PM 062-02
