MPVTruma Microdrop mini Instruction Manual

MicroDrop

®

mini

Akku / Battery Pack
Gebrauchsanweisung / Instruction Manual

Atmen ist Leben

wir helfen dabei

Deutsch English

2









Abb. A

Abb. B Abb. C

Bauteile und Zubehör (Abb. A)

1. Batteriezellen Li-Ione, 7,4 V, 700 mAh

2. LED

3. Anschlussbuchse für das Batterieladegerät

4. Batterieladegerät

Die Gebrauchsanweisungen vor Gebrauch
lesen und sorgfältig aufbewahren, damit sie
später zu Rate gezogen werden kann.

Dieses Handbuch ergänzt die Gebrauchsanweisung des
Geräts MicroDrop

®

mini

und erklärt den ordnungsgemäßen

Gebrauch des aufladbaren Akkus.

3

Deutsch

4

Warnhinweise

1. Verwenden Sie nur den aufladbaren Akku Typ Li-Ione,
7,4 V, 700 mAh. Befolgen Sie sorgsam die Gebrauchs­anweisungen des Geräts.

2. Den Akku und das Ladegerät nicht in Wasser tauchen.

3. Berühren Sie das Gerät niemals mit nassen oder feuchten
Händen.

4. Werfen Sie den Akku oder das Ladegerät nicht ins Feuer
und vermeiden Sie hohe Temperaturen.

5. Setzen Sie den Akku und das Ladegerät keinem direkten
Sonnenlicht, Feuchtigkeit, hohen Temperaturen oder
Chemikalien aus.

6. Die Batteriepole nicht kurzschließen. Achten Sie darauf,
dass die Batteriepole nicht mit Schlüsseln oder anderen
Metallgegenständen in Kontakt kommen.

7. Der Akku darf nur mit dem mitgelieferten Ladegerät,
das zusammen mit dem Gerät MicroDrop

®

mini

und
dem entsprechenden Netzgerät geliefert wird, oder
dem originalen Anschlusskabel für den Zigaretten an ­zünder im Auto (Option) geladen werden. Der Gebrauch
von nicht-originalen Netzgeräten oder Kabeln kann zu
Akku- und/oder Personenschäden führen.

8. Sollte der Ladevorgang und/oder die Nutzung des Akkus
nicht möglich sein, den Akku vom Ladegerät nehmen,
letzteres vom Netzgerät trennen und das Gerät aus­schalten. Sollten die Lade-/Betriebsprobleme weiterhin
bestehen, obwohl Sie die Anweisung aufmerksam be ­folgt haben, wenden Sie sich bitte an den Kundendienst
von MPV TRUMA oder einen autorisierten Fachhändler.

9. Die Batterie oder das Batterieladegerät nicht verbrennen.

10. Der Akku sollte nach 500 Auf-/Entladezyklen ausge­wechselt werden.

5

Deutsch

6

Am Ende seines Lebenszyklus sollte der Akku
gemäß geltendem Recht entsorgt werden.

Anwendung des Akkus

1. Den Plastikdeckel des Geräts MicroDrop

®

mini

oben

abnehmen.

2. Den Akku (Abb. A/1) anschließen. Dabei müssen die

Pfeile auf der Akkuunterseite und die auf der Gerätober­seite übereinstimmen.

3. Um den Akku aus dem Gerät MicroDrop

®

mini

zu neh­men, das Gerät wie in Abb. B gezeigt greifen und oben
auf den Akku drücken.

7

Deutsch

Verwenden Sie den Akkupack nur mit dem Gerät
MicroDrop

®

mini

. Jeder sonstige Gebrauch kann

Schäden am Akku und/oder an Personen verursachen.
Der Akku darf nur mit dem Original-Ladegerät

MicroDrop

®

mini

aufgeladen werden.

Die Verwendung des MicroDrop

®

mini

mit einem nicht
originalen Akku kann zu Sach- und/oder Personen­schäden führen.

8

Den Akku laden

1. Das mit dem Gerät MicroDrop

®

mini

gelieferte Netzge­rät an das Stromnetz und die dafür bestimmte Buchse
am Ladegerät (Abb. A/3) anschließen.

Die LED (Abb. A/2) leuchtet grün auf, wenn der Akku nur
partiell aufgeladen ist aber einen 30-minütigen Betrieb
des Produkts gewährleistet, und somit 1-2 Inhalations­behandlungen ermöglicht. Um den Akku vollständig auf­zuladen, muss er mindestens 6 Stunden auf dem Lade­gerät bleiben.

2. Das Netzgerät vom Ladegerät des MicroDrop

®

mini

lösen, den Akku abnehmen und gemäß den Anweisun­gen auf Seite 6 an das Produkt anschließen.

Den Akku aufbewahren

1. Akkus sollten voll aufgeladen an einem kühlen und

trockenen Ort aufbewahrt werden.

2. Laden und entladen Sie den Akku alle 1-2 Monate, um
die maximale Batteriekapazität zu bewahren.

3. Nach einer langen Lagerzeit muss der Akku eventuell
5x geladen und entladen werden bis er wieder seine
maximale Kapazität erreicht.

Wenn der Akku eine lange Zeit nicht aufgeladen
wird, kann er beschädigt werden.

9

Deutsch

10

Technische Daten

Produktnummer: 91277
Akkutyp: Li-Ione
Spannung: 7,4 V DC
Kapazität: 700 mAh
Batterieladung: siehe Datenschild
Hersteller: Medel S.p.A., Via Micheli 9,

43056 S. Polo di Torrile (PR) Italy

Technische Änderungen vorbehalten!

11

Deutsch

Umgebungsbedingungen

Lagerbedingungen

T

emperatur: MIN -25°C - MAX 70°C

Luftfeuchte: MIN 10%RH - MAX 90%RH

Betriebsbedingungen

Temperatur: MIN 10°C - MAX. 40°C
Luftfeuchte: MIN 10%RH - MAX. 90%RH
Höhe: von 0 bis 2000 m über dem

Meeresspiegel

Luftdruck: 700 hPa - 1060 hPa

Garantiebedingungen

Auf den Akku gibt es 6 Monate Garantie ab Kaufdatum auf
Kaufbeleg für Konstruktions- oder Materialfehler.

Die Garantie besteht aus kostenloser Reparatur oder Aus­tausch der defekten Teile mittels Originalersatzteile.

Die Garantie erstreckt sich nicht auf das mit dem Gerät
gelieferte Zubehör oder die Teile, die normalem Verschleiß
unterliegen.

Das Gerät darf nur beim autorisierten Händler oder im
MPV TRUMA Servicecenter repariert werden.

Das Gerät muss innerhalb von 8 Tagen nach Auf treten des
Defekts zur Reparatur eingesandt werden.

Kosten für den Transport des Geräts gehen zu Lasten des
Kunden.

12

Reparaturen, die nicht unter die Garantiebe din gungen fallen,
gehen zu Lasten des Kunden.

Die Garantie deckt keine Schäden ab, die durch missbräuch­liche Verwendung, falsche Benutzung, absicht liche Beschä­digung, Fallen lassen des Geräts, höherer Gewalt oder beim
Transport entstanden sind.

Die Garantie schliesst keine Ersatzleistungen für jegliche
Personen- oder Sachschäden ein, weder direkt oder indirekt,
die aus einer Nichtfunktion des Geräts entstanden sind.

Die Garantie ist ab dem Kaufdatum auf dem Kaufbeleg
(Kassenbeleg oder Rechnung) gültig, der zusammen mit
der Garantieurkunde eingesandt werden muss.

Bei Fehlen des ordnungsgemäß ausgefüllten und durch Kauf­beleg bestätigten Garantiescheins besteht kein Garantie­anspruch.

13

Deutsch

14

Die Garantie ist nur gültig mit beigelegtem Kaufbeleg

Produkt-Typ: ........................................................................

Modell: ................................................................................

Seriennr

.: .............................................................................

Kaufdatum: ..........................................................................

Käuferdaten:

Name: ..................................................................................

Anschrift: .............................................................................

Telefonnummer: ..................................................................

Beschreibung des Defekts: .................................................

..............................................................................................

Mit der Unterschrift werden die oben genannten Garantie­bedingungen von mir anerkannt

..............................................................................................

15

Deutsch

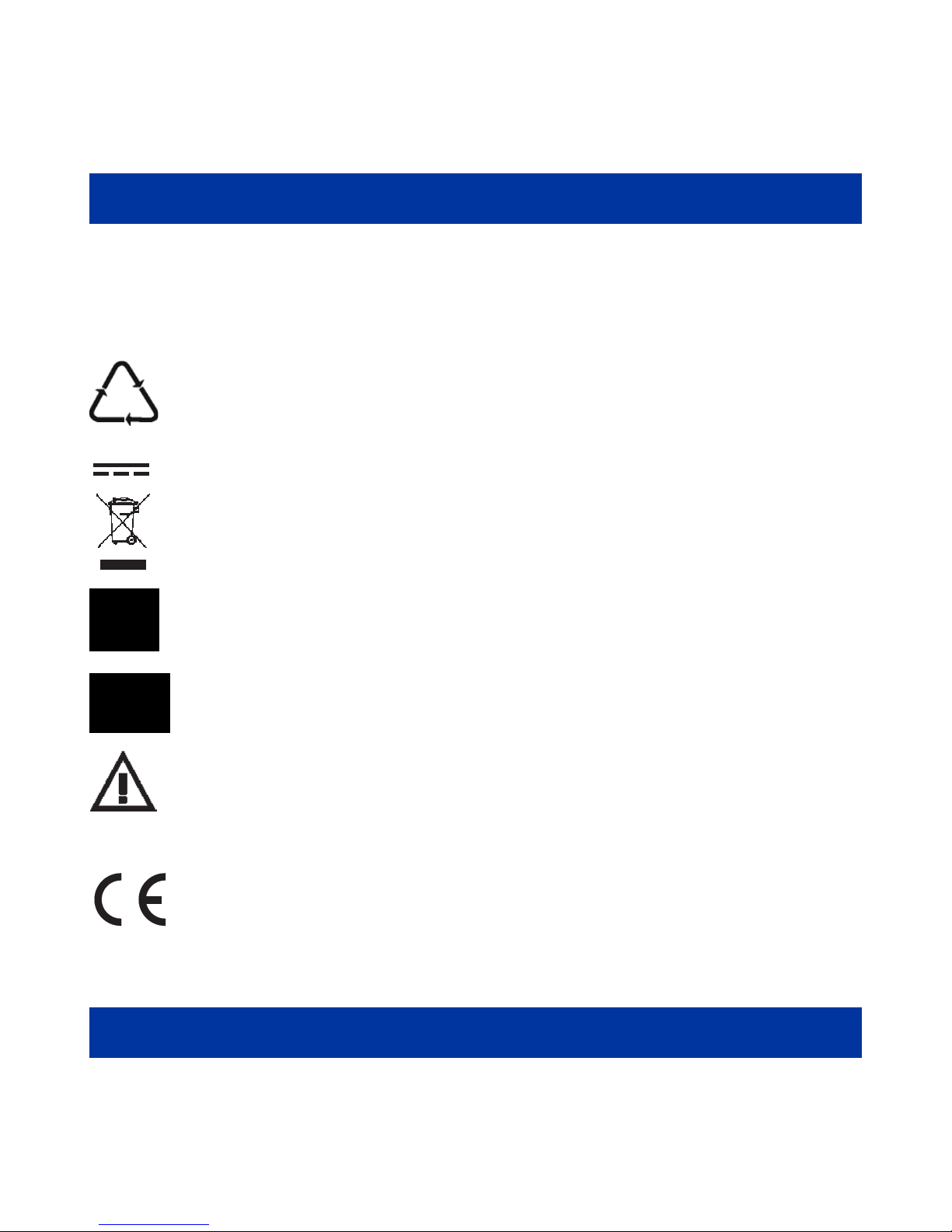

Symbole am Gerät

Batterien müssen gemäß der geltenden
Gesetzgebung entsorgt werden

Gleichstrom

Mülltrennung

Anwendung: Nur Innen

Lesen Sie die Gebrauchsanweisung

Intervall-Gebrauch: 20 min. AN / 40 min. AUS

Dieses Zubehör entspricht der Nieder­spannungs richtlinie 73/23/EWG.

16

This manual completes the instruction manual of
MicroDrop

®

mini

Aerosol for a proper use of the

rechargeable battery pack.

Use the battery pack only with the device
MicroDrop

®

mini

Aerosol. Any other use may

damage the battery pack and/or people.

Components and Accessories (Pic. A)

1. Li-Ion battery pack, 7.4 V, 700 mAh

2. LED

3. Socket for power cord of the battery charger

4. Battery Charger

Before using, please read carefully this manual
and keep it in a safe place for future references.

17

English

18

Battery Precaution

1. Use only rechargeable batteries type Li-Ion, 7.4 V,
700 mAh. Follow carefully instructions for operating
the unit.

2. Do not immerse the batteries or the battery pack in
water.

3. Do not touch the batteries or the battery pack with wet
or moist hands.

4. Do not dispose of the batteries or the battery pack in
fire or expose to extreme temperatures.

5. Do not expose the batteries or the battery pack to direct
sunlight, humidity, extreme temperatures or chemicals.

6. Do not short circuit batteries poles. Make sure batteries
poles do not come into contact with keys or other metal
objects.

7. To charge batteries use only the original AC adapter of
MicroDrop

®

mini

Aerosol or car cigarette lighter adapter.
Using non-original adapter may damage the battery
pack and/or people.

8. In case of failure in charging and/or operating, unplug
the battery from AC adapter and turn the unit off.
Should the battery keep on failing to charge or opera­ting improperly, even if the instructions for use have
been followed, contact MPV TRUMA Customer Service.

9. Do not incinerate batteries or battery pack.

10. After about 500 charge/discharge cycles battery
should be replaced.

At the end of its life-cycle the batteries should
be disposed of according to the law in force.

19

English

20

How to use the Battery Pack

1. Remove the grey cover from the top of MicroDrop

®

mini

compressor before connecting the battery pack.

2. Attach the battery pack (pic. A/1) making sure the

arrows on the battery pack bottom and on the upper
part of the compressor are in the same direction.

3. To remove the battery from the MicroDrop

®

mini

Aerosol compressor, hold the compressor as shown
in pic. B and push the back of the battery pack.

Battery can be recharged only with the original
MicroDrop

®

mini

Aerosol battery charger.

Use of MicroDrop

®

mini

Aerosol with a non-original
battery pack could cause damages to persons or
things.

21

English

Charging the Battery

1. To charge the Battery, plug the original MicroDrop

®

mini

Aerosol adapter into the wall outlet; plug the power
cord of the adapter into the charge socket of the battery
charger (pic. A/3).
The charge indicator light (pic A/2) will turn green;

The light indicator will turn green when Battery is partially
charged; partial charge allows use for at least 30 minutes
of autonomy, covering 1-2 treatments. To have the
battery full-charged, it should be charged for 6 hours.
It is recommended to charge the Battery for at least
6 hours in order to completely charge it.

2. Unplug the adapter from the MicroDrop

®

mini

Aerosol
battery charger, remove the battery and attach it to the
MicroDrop

®

mini

Aerosol compressor according to the

above instructions.

22

Storing the Battery

1. The battery should be stored fully charged in a cool

dry place.

2. Every 1-2 months, charge and discharge the battery to
maintain the maximum battery capacity.

3. It may take up to 5 charge/discharge cycles to return the
Battery to maximum capacity after long term storage.

If the Battery goes for a long period without
charging, Battery damage may occur.

23

English

Device Symbols

Dispose of the old battery properly in accordance
with local laws.

Direct Current

Seprate Collection

Indoor use only

Read carefully the instructions

Intermittent use: 20 min ON / 40 min OFF

According to 73/23/EEC Directive.

24

Technical Specifications

Code: 91277
Battery Type: Li-Ione
Voltage: 7.4 V DC
Capacity: 700 mAh
Battery charger: see rating label on the device

Technical modifications reserved!

25

English

Ambient Conditions

Storage Conditions

T

emperature: MIN -25°C - MAX 70°C

Humidity: MIN 10%RH - MAX 90%RH

Operating Conditions

Temperature: MIN 10°C - MAX. 40°C
Humidity: MIN 10%RH - MAX. 90%RH
Altitude: from 0 to 2000 m above sea level
Air pressure: 700 hPa - 1060 hPa

Warranty Condition

Battery is covered by a 6 months warranty from date of
purchase for any defect in the design or in materials.

The warranty covers the replacement and/or the repair
free of charge of original defective components.

The warranty does not cover the accessories supplied with
the unit and those parts subject to normal wear and tear.

The warranty does not cover failures resulting from misu­se, abuse of the product and in case the damage is not
due to manufacturer’s liability (accidental fall, rough trans­portation, etc.).

The warranty is valid from the date of purchase certified by
the ticket or the invoice which have to be peremptorily
attached to the warranty coupon.

26

27

English

Coupon to be returned in case of repairs
The warranty is valid only if accompanied

by the ticket/invoice

Product type: .......................................................................

Model: .................................................................................

Serial No.:

............................................................................

Date of purchase: ................................................................

Buyer Data:

Name: ..................................................................................

Address: ..............................................................................

Phone number: ....................................................................

Defect description: ..............................................................

..............................................................................................

Signature for acceptance of the above mentioned
warranty conditions

..............................................................................................

M 50020-36500 mdm 09/08

Dieses Gerät entspricht den Bestimmungen der EU Richtlinie 93 / 42 / EEC.

This device fulfils the provisions of the EC Directive 93 / 42 / EEC.

Hersteller / Manufacturer (93 / 42 / EEC):

Designed, entwickelt und importiert von:

Designed, engineered and imported by:

MEDEL S.p.A. • S. Polo di Torrile (PR) Italy

Gesellschaft für medizintechnische Produkte mbH
Wernher-von-Braun-Straße 1

D-85640 Putzbrunn
Tel. [phone] www.mpv-truma.com

Fax [phone] [email protected]

Vertrieb / Distributor:

DE 32630980

Entsorgung über eine Sammelstelle oder

durch Zurücksendung an MPV TRUMA
