MicroDrop® Pro2 plus
Gebrauchsanweisung | Instruction Manual
DE EN
www.mpvmedical.com
Page 2
DEDE
Inhalt
Seite
Produktbeschreibung 3
Ausstattung 4
Zubehör des MicroDrop® Pro2 plus 5
Zusammensetzung des Verneblers RF7 plus 6
Garantiebedingungen 7
Wichtige Hinweise 8
Gebrauchsanweisung 10
Anschlussschema 11
Anwendung des RF7 plus Verneblers 12
Verwendung des manuellen Trigger T-Stücks 13
Reinigung, Desinfektion und Sterilisation 14
Luftfilter und Wechsel des Luftfilters 17
Problembehebung 18
Entsorgung 19
Produktbeschreibung
MicroDrop® Pro2 plus
Professionelles lnhalationsgerät mit besonders kleinen Teilchen
Wir beglückwünschen Sie zu Ihrem Kauf und danken Ihnen für Ihr Vertrauen.
Wir haben uns zum Ziel gesetzt, den Vorstellungen unserer Kunden gerecht
zu werden und moderne Produkte für die Behandlung von Atemwegserkrankungen anzubieten. Lesen Sie die Gebrauchsanweisung aufmerksam durch
und bewahren Sie sie sorgfältig auf, damit Sie diese auch später noch zu
Rate ziehen können. Das Gerät soll entsprechend der Gebrauchsanweisung
eingesetzt werden.
Es handelt sich um ein Medizinprodukt für die Anwendung zu Hause. Es soll
mit vom Arzt verschriebenen oder empfohlenen Arzneimitteln verwendet
werden, die er zuvor auf die Indikation des Patienten abgestimmt hat.
Auf der Internet-Seite www.mpvmedical.com können Sie sich über die
gesamte Produktpalette von MPV MEDICAL informieren.
Elektromagnetische Verträglichkeit 19
Technische Daten 20
Symbole 21
Bestellinformationen 22
2 3
Page 3
DEDE

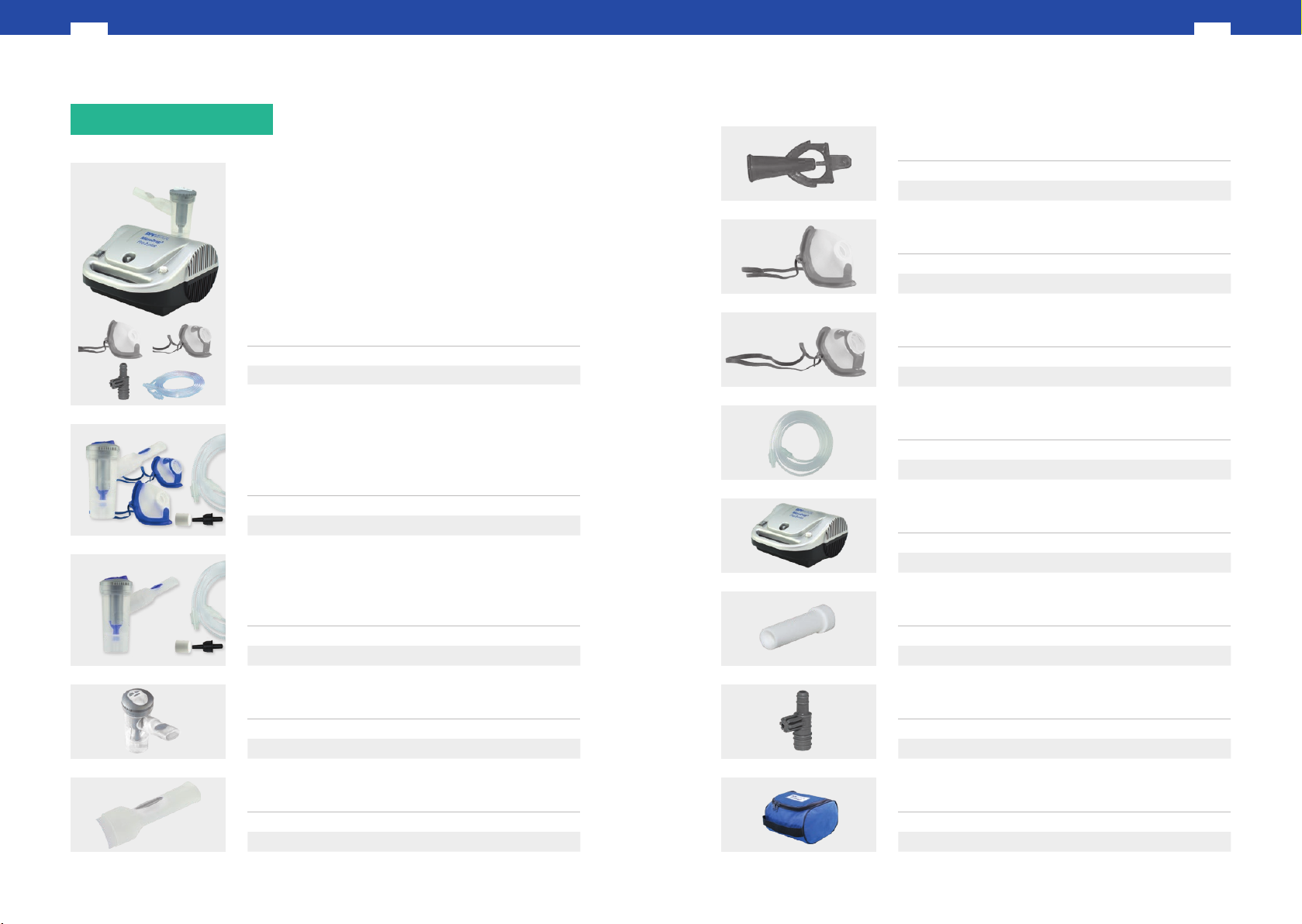

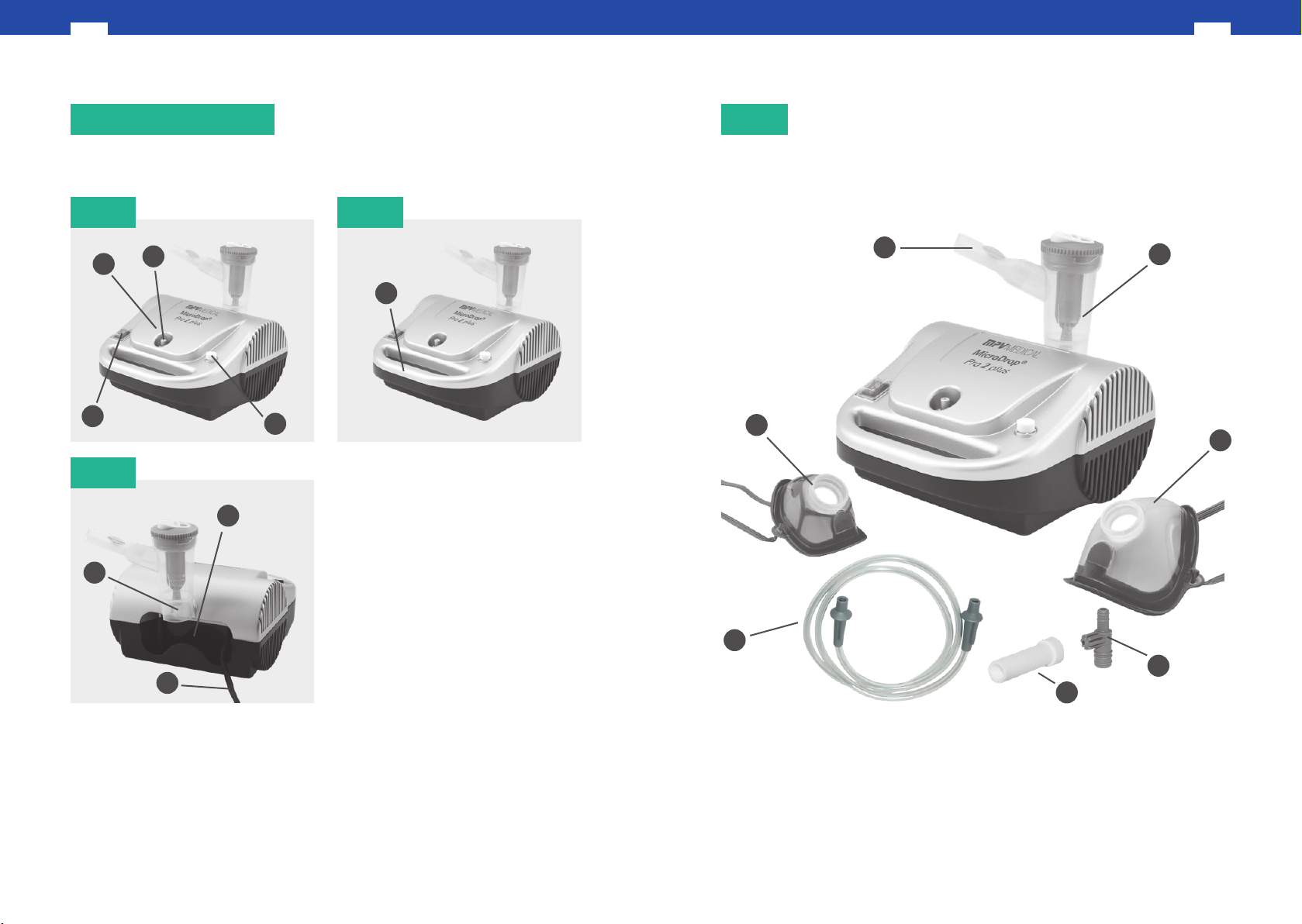

Ausstattung
Abb. A
1
2
3
Abb. C
Das komplette Zubehör des MicroDrop® Pro2 plusAbb. D
Abb. B
3
5
4
7
1
4
2
6
7
5
8
A1: Kompressor
A2: Ein-/Ausschalter
A3: Schlauchanschluss
A4: Luftfilter
4 5
B5: Tragegri C6: Verneblerhalter
C7: Kabelraum
C8: Netzkabel
D1: Soft-Maske für Kinder
D2: Soft-Maske für Erwachsene
D3: Mundstück mit Ventil
D4: Vernebler RF7 plus
D5: Manuelles Trigger T-Stück
D6: Filter Kompressor
D7: Druckluftschlauch
6
Page 4
DEDE

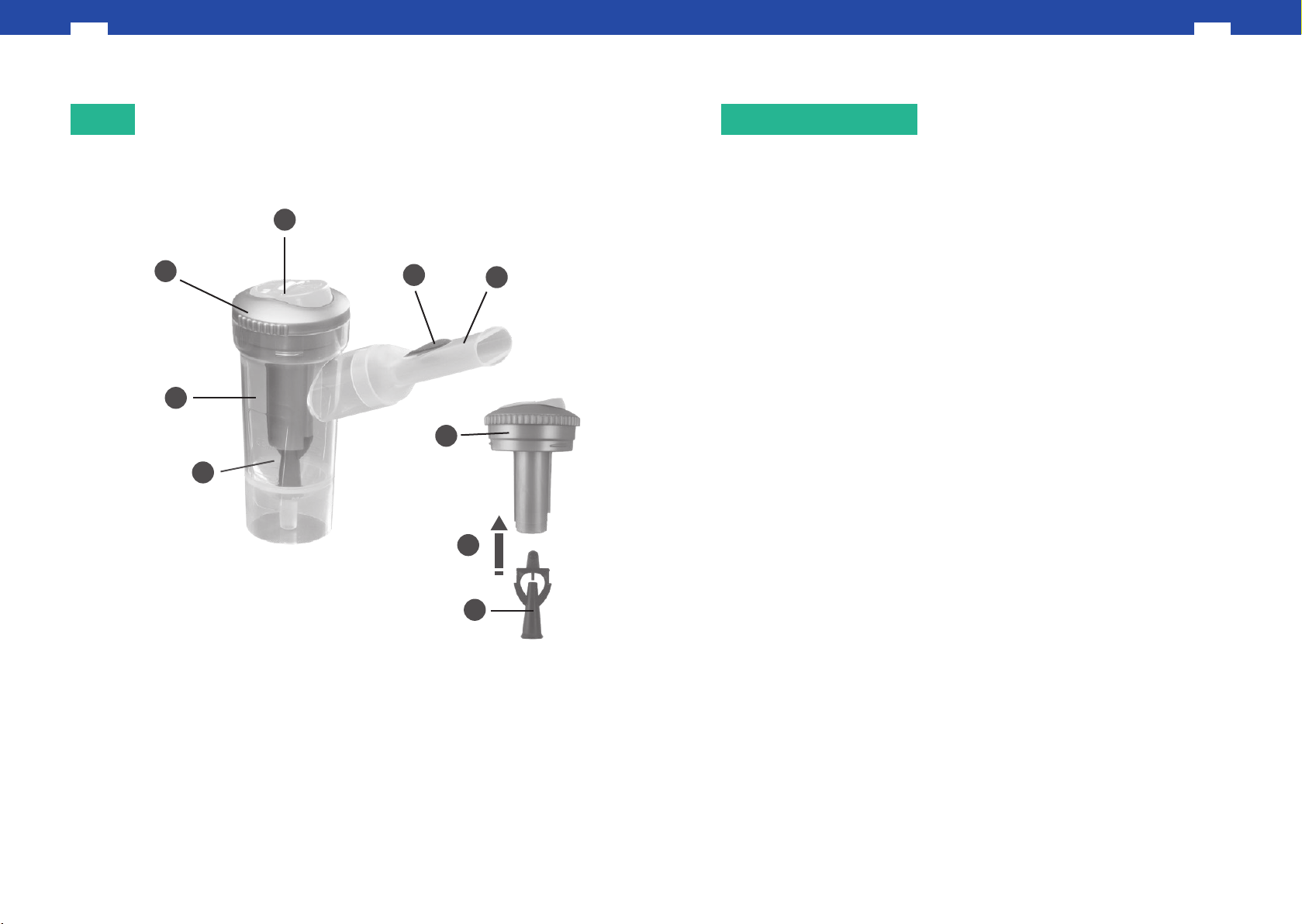

Zusammensetzung des Verneblers RF7 plusAbb. E
4
1
2
3
6
1
5
i
Garantiebedingungen
• Es wird eine Garantie von 5 Jahren ab Kaufdatum gewährt und zwar für
alle Defekte die durch Design und verwendete Materialien entstanden
sind.
• Die Garantie besteht aus kostenloser Reparatur oder Austausch der
defekten Teile mittels Originalersatzteile.
• Die Garantie erstreckt sich nicht auf das mit dem Gerät gelieferte Zubehör
oder die Teile, die normalem Verschleiß unterliegen.
• Das Gerät darf nur beim autorisierten Händler oder im MPV MEDICAL
Service-Center repariert werden.
• Das Gerät muss innerhalb von 8 Tagen nach Auftreten des Defekts zur
Reparatur eingesandt werden.
• Kosten für den Transport des Geräts gehen zu Lasten des Kunden.
Reparaturen, die nicht unter die Garantiebedingungen fallen, gehen zu
Lasten des Kunden.
• Die Garantie deckt keine Schäden ab, die durch missbräuchliche Verwendung, falsche Benutzung, absichtliche Beschädigung, Fallen lassen des
Geräts, höherer Gewalt oder beim Transport entstanden sind.
E1: Oberteil
E2: Unterteil
E3: Düse
E4: Geschwindigkeitsregler mit Ventilsystem
E5: Mundstück
E6: Ausatemventil
Info (i):
Düse (3) von unten fest in das in das Oberteil (1) stecken!
6 7
3
• Die Garantie schließt keine Ersatzleistungen für jegliche Personen- oder
Sachschäden ein, weder direkt oder indirekt, die aus einer Nichtfunktion
des Geräts entstanden sind.
• Die Garantie ist ab dem Kaufdatum auf dem Kaufbeleg (Kassenbeleg oder
Rechnung) gültig.
Page 5
DEDE
Wichtige Hinweise
Vor der ersten Verwendung und in regelmäßigen Abständen während der
Lebensdauer des Produkts muss die Unversehrtheit der Gerätestruktur und
des Versorgungskabels geprüft werden, um sicherzustellen, dass keine
Beschädigungen vorliegen; falls Beschädigungen vorhanden sein sollten,
den Stecker nicht einstecken und das Gerät sofort zu MPV MEDICAL oder
zu einem autorisierten Fachhändler bringen.
• Dieses Gerät ist für den direkten Gebrauch am Patienten bestimmt.
• Die durchschnittliche Lebensdauer des Zubehörs ist ein Jahr. Es wird allerdings empfohlen, den Vernebler bei intensivem Gebrauch alle 6 Monate
oder früher, falls der Vernebler verstopft ist, zu wechseln, um immer einen
maximalen therapeutischen Eekt zu erzielen.
• Wenn das Gerät nicht den Spezifikationen entspricht, wenden Sie sich bitte
an einen autorisierten Fachhändler (Sanitätshaus / Apotheke).
• In der Gegenwart von Kindern und pflegebedürftigen Personen muss das
Gerät unter der strengen Aufsicht eines Erwachsenen, der die Gebrauchsanweisung gelesen hat, eingesetzt werden.
• Einige Einzelteile des Gerätes sind so klein, dass sie von Kindern verschluckt werden können; deshalb das Gerät außer Reichweitevon Kindern
aufbewahren.
• Verwenden Sie den Schlauch und die Kabel des Gerätes zu keinem anderen als dem angegebenen Zweck, da die Gefahr der Strangulation besteht.
Besonderes Augenmerk muss auf Kinder und Personen mit speziellen
Einschränkungen gelegt werden. Üblicherweise sind diese Personen nicht
in der Lage, die Gefahr korrekt einzuschätzen.
• Das Gerät darf nicht mit anästhetischer Mischung gebraucht werden, die
sich bei Kontakt mit Luft oder Sauersto oder Distickstomonoxid (Lachgas) entzünden können.
• Stromkabel immer fernhalten von warmen Oberflächen.
• Halten Sie das Stromkabel fern von Tieren (z.B. Nagetieren), da sie die
Isolierung der Stromkabel beschädigen können.
• Fassen Sie das Gerät nicht mit nassen Händen an, und verwenden Sie das
Gerät nicht in feuchten Räumen (zum Beispiel beim Duschen oder Baden).
Tauchen Sie das Gerät nicht ins Wasser. Falls es doch passieren sollte,
ziehen Sie sofort den Stecker heraus. Holen Sie das Gerät nicht aus dem
Wasser und berühren Sie es bitte auch nicht, bevor Sie nicht den Stecker
herausgezogenhaben. Bringen Sie das Gerät sofort zu Ihrem Fachhändler.
• Verwenden Sie das Gerät nur in einer staubfreien Umgebung, um die
Therapie nicht zu beeinflussen.
• Reinigen Sie das Gerät nicht unter fließendem Wasser und tauchen Sie es
nicht in Wasser. Halten Sie das Gerät fern von Wasserspritzern oder anderen Flüssigkeiten.
• Gerät keinen extremen Temperaturschwankungen aussetzen.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, ins Sonnenlicht
oder in zu heißen Räumen auf.
• Keine Gegenstände in den Filter und dort wo er sitzt führen bzw. diesen
verstopfen.
• Verschließen Sie niemals die Belüftungsschlitze an den Seiten des Inhalationsgeräts.
• Stellen Sie es immer bei der Anwendung auf eine harte und freie Oberfläche.
• Kontrollieren Sie vor jedem Gebrauch, dass die Lüftungsönungen nicht
verstopft sind.
• Keine Gegenstände in die Belüftungsschlitze stecken.
• Reparaturen, einschließlich des Kabelaustausches, dürfen ausschließlich
von Personal durchgeführt werden, das autorisiert ist. Andernfalls erlischt
die Garantie und der Benutzer kann gefährdet werden.
• Die durchschnittliche Laufzeit des Kompressors beträgt 2000 Stunden.
Keinerlei Änderungen am Gerät ohne vorherige Genehmi-
gung des Herstellers vornehmen.
• Der Hersteller, der Verkäufer und der Importeur haften nur dann für die
Sicherheit, Zuverlässigkeit und Leistungsfähigkeit des Apparats, wenn:
a) er gemäß der Gebrauchsanleitung genutzt wird und
b) die elektrische Anlage des Raumes, in dem er genutzt wird, den Vorschriften und geltenden Gesetzen entspricht.
• Wechselwirkungen: Die verwendeten Materialien, die mit den Arzneimitteln in Kontakt kommen, wurden mit einer großen Bandbreite von
Arzneimitteln getestet. Trotzdem ist es wegen der Vielfalt und der ständigen Weiterentwicklung der Arzneimittel nicht möglich, Wechselwirkungen
auszuschließen. Wir empfehlen daher, Arzneimittel nach dem Önen so
schnell wie möglich aufzubrauchen und längeren Kontakt mit dem Vernebler zu vermeiden.
• Der Hersteller sollte zum Berichten von Problemen und/oder unerwarteter
Vorfälle beim Gerätebetrieb kontaktiert werden. Dasselbe gilt für Fragen
bezüglich der Benutzung, Wartung oder Reinigung.
8 9
Page 6
DEDE
Gebrauchsanweisung
Vor jedem Gebrauch den Vernebler und die Zubehörteile wie im Abschnitt
„Reinigung, Desinfektion und Sterilisation“ beschrieben reinigen. Dieses
Gerät vernebelt Medikamente und Lösungen, die für eine Inhalation geeignet
sind und vom Arzt verschrieben werden. Wenn das Arzneimittel oder die
Lösung zu dickflüssig ist, kann eine Verdünnung mit einer geeigneten Natriumchloridlösung, wie vom Arzt verschrieben, erforderlich sein.
1. Stecken Sie das Stromkabel (Abb. C8) in eine Stromsteckdose mit der
gleichen Spannung wie die Gerätespannung. Die Steckdose muss gut
erreichbar sein, so dass man das Gerät schnell vom Stromnetz nehmen
kann.
2. Önen Sie den Vernebler durch Drehen des oberen Teils (Abb. E1) entgegen dem Uhrzeigersinn.
3. Geben Sie das vom Arzt verschriebene Arzneimittel in den unteren Teil
(Abb. E2). Schließen Sie den Vernebler durch Drehen des oberen Teils
(Abb. E1) im Uhrzeigersinn.
4. Schließen Sie die Zubehörteile gemäß „Anschlussschema“ an. Setzen
Sie sich bequem hin und halten Sie den Vernebler in der Hand. Bringen
Sie das Mundstück an den Mund oder benutzen Sie die Maske.
5. Passen Sie die Maske wie im Bild (Abb. F) gezeigt an.
6. Schalten Sie das Gerät über den Schalter (Abb. A2) ein und atmen Sie
tief durch das Mundstück oder die Maske ein und aus.
7. Schalten Sie nach der Behandlung das Inhalationsgerät aus und ziehen
Sie den Stecker aus der Steckdose heraus.
8. Nach der Behandlung ist es möglich, dass eine sichtbare Feuchtigkeitsablagerung im Druckluftschlauch (Abb. D7) entsteht. Nehmen Sie in diesem
Fall den Druckluftschlauch vom Vernebler ab und trocken Sie ihn durch
die Druckluft des Kompressors; dadurch wird einer möglichen Ausbreitung von Schimmel im Inneren des Schlauchs vorgebeugt.

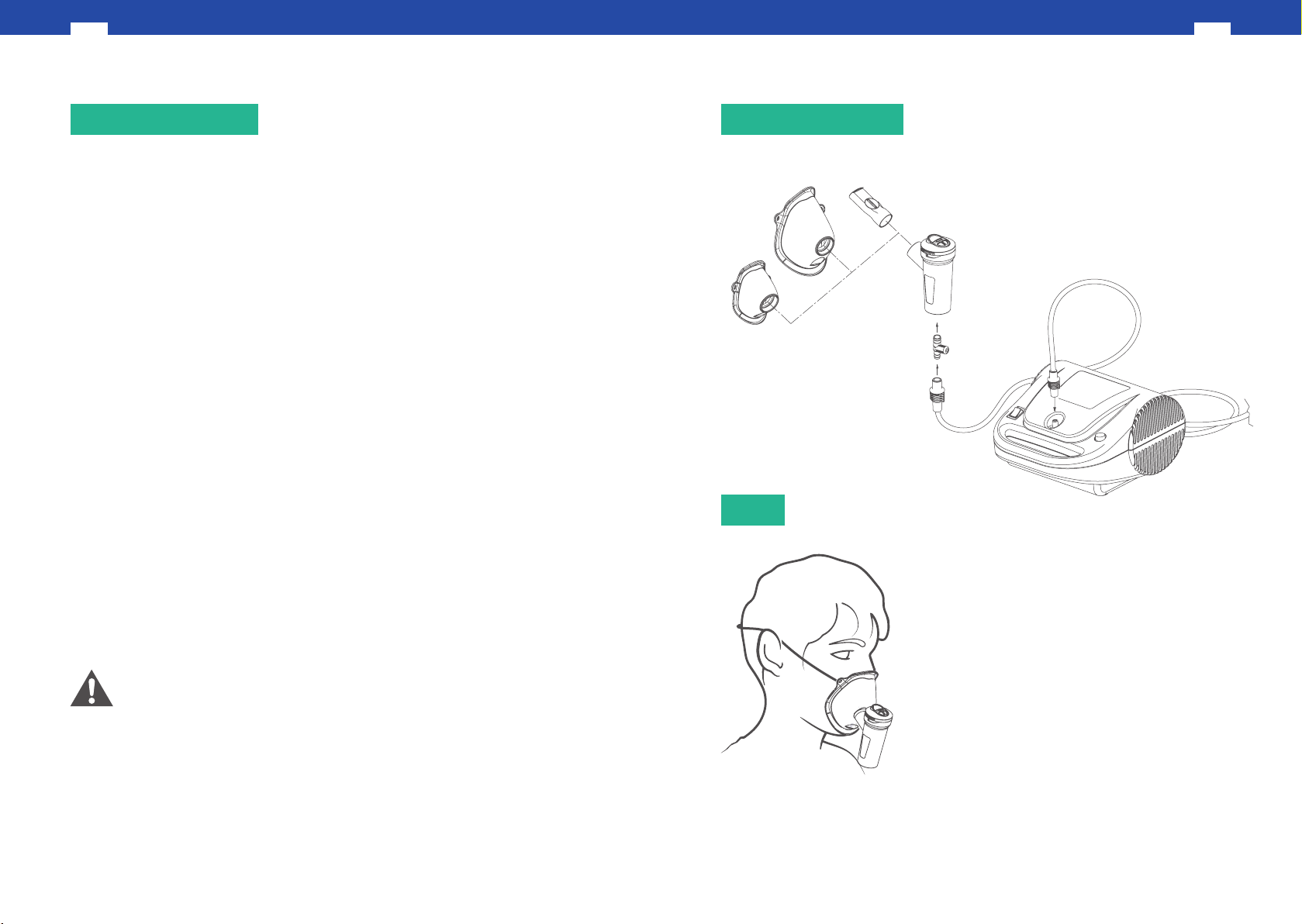

Anschlussschema
D3
D2
D1
D4
D5
D7
A1
Abb. F
Es wird empfohlen, dass der Vernebler und die Zubehörteile
immer von der gleichen Person benutzt werden, um Ansteckungsrisiken zu vermeiden.
Bewahren Sie das Gerät und das Zubehör nach jedem
Gebrauch an einem trockenen, staubfreien Ort auf.
10 11
Page 7
DEDE

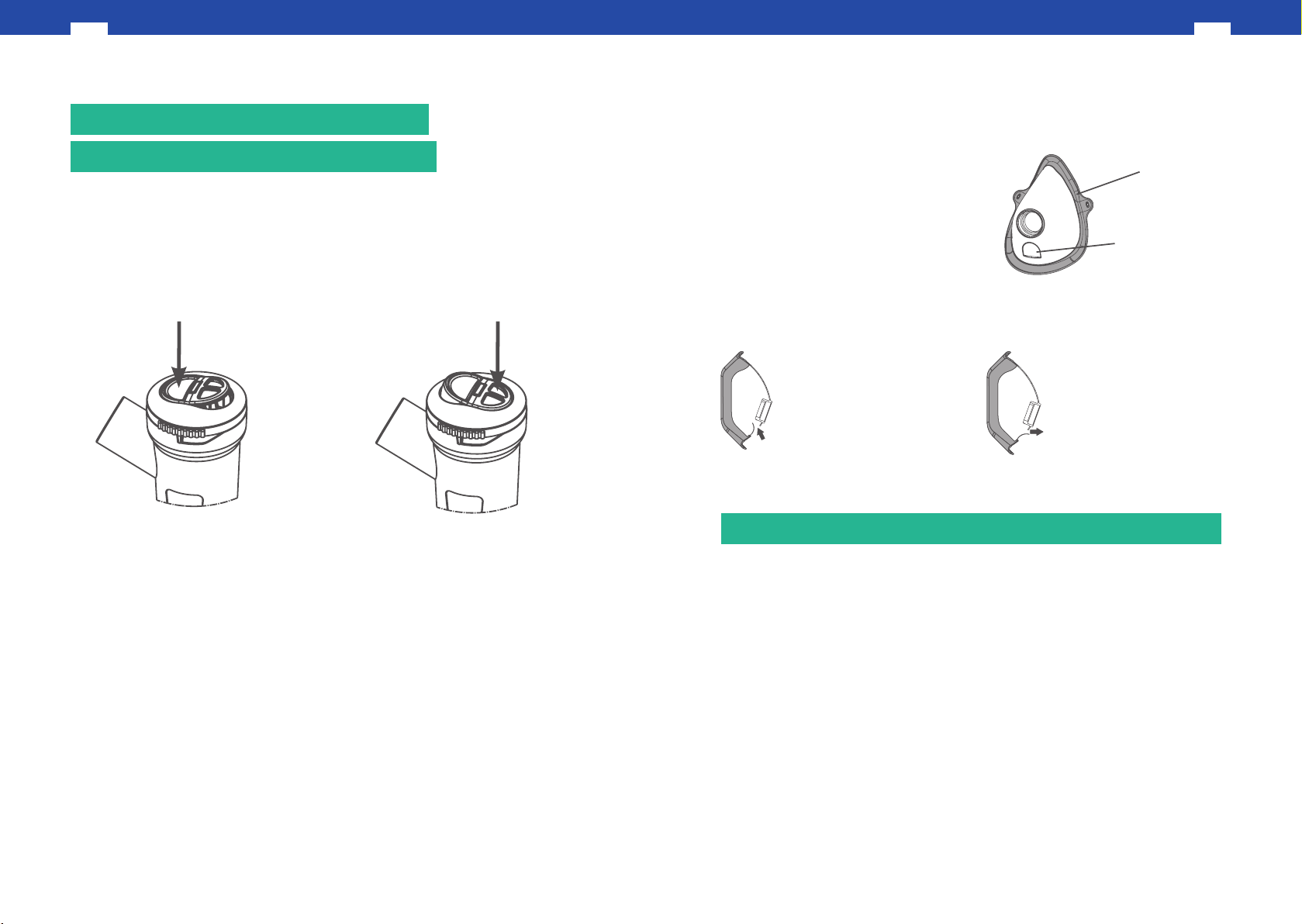

Anwendung des RF7 plus Verneblers
mit Geschwindigkeitsregelung und Ventil
Der professionelle Vernebler eignet sich für die Verwendung aller Typen von
Medikamenten, gerade für die teuersten Medikamente und für den Einsatz
bei chronisch Kranken. Die Geometrie der internen Teile des RF7 plus Verneblers gewährleistet die ideale Partikelgröße, die eine eektive Therapie
direkt in den unteren Atemwegen ermöglicht.
MINMAX
Um die Inhalationstherapie zu beschleunigen mit dem Finger auf die
Markierung MAX des Geschwindigkeitsreglers mit Ventilsystem (E4)
drücken.
Um die Inhalationstherapie eektiver zu machen mit dem Finger auf
die der MAX Markierung gegenüber
liegende Seite des Geschwindigkeitsreglers drücken. Auf diese Weise
garantiert das Ventilsystem (E4) im
Vernebler, im Mundstück und in der
Maske einen optimalen Medikamententransport in die unteren Atemwege und beschränkt die Abgabe des
Medikamentes an die Umgebung.
Die Soft-Erwachsenen- und -KinderMasken (Abb. D1, D2) haben einen
weichen äu ßeren Rand aus antiallergischem Material, das einen
hervor ragenden Sitz am Gesicht
ermöglicht. Über ein inno vatives
Begrenzungsventil wird die Medikamentenabgabe an die Umgebung reduziert. Das spart Medikament und garantiert eine eektive
Medikamentenablage rung in den
unteren Atemwegen.
Während der Einatemphase bewegt sich das
Begrenzungsventil in
Richtung des Maskeninneren.
Soft-Maske
weiches,
biokompatibles
Material
innovatives
Begrenzungsventil
Während der Ausatemphase bewegt sich das
Begrenzungsventil
nach außen, von der
Maske weg.
Verwendung des manuellen Trigger T-Stücks
Die Verwendung des manuellen Trigger T-Stücks ist sinnvoll, um den Medikamentenverlust in die Umgebung zusätzlich zu verringern. Also z.B. bei sehr
teuren, oder stark schleimhaut- und augenreizenden Medikamenten. Stecken
Sie dazu das T-Stück (D5) zwischen den Vernebler und den Schlauch wie auf
dem Anschlussschema zu sehen (S. 11).
Zum Starten der Inhalation blockieren Sie mit einem Finger die Önung des
manuellen Trigger T-Stücks – nun tritt Inhalat aus dem Vernebler. Atmen Sie
langsam und tief ein! Es ist ratsam, die Luft einige Sekunden anzuhalten,
damit sich die Aerosolteilchen gut in der Lunge ablagern können.
Nach Beendigung der Einatmung nehmen Sie den Finger von der Önung
des T-Stücks weg, um den Medikamentenausstoß zu blockieren. Dann atmen
Sie langsam aus. Wiederholen Sie diesen Vorgang.
Das manuelle Trigger T-Stück sollte speziell bei Kindern oder bei Personen
mit eingeschränkten physischen, sensorischen und mentalen Fähigkeiten
nicht verwendet werden. Hier empfiehlt sich die kontinuierliche Vernebelung.
12 13
Page 8
DEDE
Reinigung, Desinfektion und Sterilisation
Reinigen Sie den Vernebler und das Zubehör vor und nach jedem Gebrauch
wie unten beschrieben. Desinfizieren Sie mindestens einmal am Tag. Eine
persönliche Verwendung des Verneblers und seines Zubehörs wird empfohlen, um ein Infektionsrisiko zu vermeiden.
1. Vorbereitung
Önen Sie den Vernebler, indem Sie den oberen Teil (Abb. E1) gegen den
Uhrzeigersinn drehen. Schütten Sie verbleibendes Medikament weg. Lösen
Sie die Düse vom oberen Teil des Verneblers ab (Abb. E1, E3). Ziehen Sie das
Mundstück oder die Maske vom Vernebler ab. Spülen Sie diese Teile unter
fließendem Wasser ab.
2. Reinigung
Außenfläche des Kompressors und Schlauch:
Verwenden Sie nur ein leicht feuchtes Tuch mit einem antibakteriellen Reinigungsmittel (nicht scheuernd und lösungsmittelfrei).
Zu reinigende Zubehörteile sind: D1 + D2 (ohne Gummiband), D5, E1 – E6
Methode A (warmes Wasser oder Spülmaschine)
Vernebler und Zubehör:
Reinigen Sie das Zubehör ca. 5 min. lang in warmem Wasser (ca. 40 °C) und
mit mildem (nicht scheuerndem) Spülmittel. Oder legen Sie die Teile in den
Geschirrkorb Ihrer Spülmaschinen und starten einen 70 °C heißen Spülgang.
Den Geschirrspüler nicht in Kombination mit schmutzigem Geschirr verwenden wenn Sie den Vernebler reinigen.
Methode B (Essiglösung)
Reinigen Sie das Zubehör durch Einweichen in einer Lösung von 50% Wasser
und 50% weißem Essig für etwa 60 Minuten. Danach gründlich mit warmem
Leitungswasser (ca. 40 °C) ausspülen.
3. Desinfektion
THERMISCHE DESINFEKTION
Desinfizierbare Zubehörteile sind: D1 + D2 (ohne Gummiband), D5, E1 – E6
Methode A (Kochendes Wasser)
Das Zubehör durch 20-minütiges Kochen in Wasser desinfizieren (Schlauch
bitte nicht kochen!) - vorzugsweise mit destilliertem oder demineralisiertem
Wasser, um Kalkablagerungen zu vermeiden. Bitte fügen Sie genügend Wasser in den Topf, um zu verhindern, dass die Verneblerteile durch Berühren des
Topfbodens schmelzen. Nach dem Auskochen bitte die Zubehörteile kräftig
ausschütteln und auf ein Papiertuch / Küchenkrepp legen, oder mit einem
warmen Luftstrahl (z.B. einem Haartrockner) trocknen.
Methode B (Babyflaschen Vaporisator)
Desinfizieren Sie das Zubehör mit einem Dampfsterilisator für Babyflaschen
(keine Mikrowellen Sterilisatoren verwenden). Führen Sie den Prozess genau
nach den Anweisungen des Sterilisatorenherstellers durch. Um sicherzustellen, dass die Desinfektion wirksam ist, wählen Sie einen Sterilisator mit
einem Zyklus von mindestens 6 Minuten.
CHEMISCHE DESINFEKTION
Desinfizierbare Zubehörteile sind: D1 + D2 (ohne Gummiband), D5, E1 – E6
Das in diesem Abschnitt beschriebene Desinfektionsverfahren sollte vor der
Verwendung des Zubehörs durchgeführt werden. Die Desinfektion ist nur
dann erfolgreich, wenn jeder Schritt sorgfältig befolgt und die Komponenten
zuvor gereinigt wurden.
Hinweise:
a) Verwenden Sie einen Behälter mit einer geeigneten Größe, um alle zu
desinfizierenden Komponenten darin unterzubringen. Füllen Sie ihn mit
einer 2% – 5%igen Natriumhypochloridlösung. Bitte folgen Sie streng den
Anweisungen des Desinfektionsmittelherstellers, vor allem in Bezug auf
Sicherheitshinweise, Konzentration, Dosierung und Einwirkzeit. Bereits
gebrauchsfertige Lösungen, die Sie nicht selber anmischen brauchen,
erhalten Sie im Internet oder in Apotheken.
14 15
Page 9
DEDE
b) Tauchen Sie jede Komponente vollständig in die Lösung ein. Achten Sie
darauf, das sich keine Luftblasen bilden. Diese würden verhindern, dass
das Desinfektionsmittel in Kontakt mit den Komponenten kommt. Die Desinfektion wäre somit nicht vollständig möglich.
c) Entfernen Sie die desinfizierten Bestandteile nach der Einwirkzeit und spü-
len Sie sie gründlich unter warmem Trinkwasser aus. Nach der Desinfektion
die Zubehörteile kräftig ausschütteln und auf ein Papiertuch / Küchenkrepp
legen, oder mit einem warmen Luftstrahl (z.B. einem Haartrockner) trocknen. Die Desinfektionslösung bitte gemäß den Anweisungen des Herstellers entsorgen.
AUTOKLAVIEREN / STERILISATION (134 °C)
Zubehör D1 + D2 (ohne Gummiband), D5, E1 – E6 können sterilisiert werden
Sterilisationsgerät: fraktionierter Vakuumüberdruck-Dampfsterilisator gemäß
EN 13060.
Durchführung: Legen Sie jedes einzelne Teil das behandelt werden soll, in ein
Sterilbarrieresystem, das den Anforderungen der Norm EN 11607 entspricht.
Legen Sie die verpackten Komponenten in den Dampfsterilisator. Führen Sie
die Sterilisation mit einem Zyklus von 10 Minuten und einer Temperatur von
134°C gemäß der Bedienungsanleitung des Geräts durch.
Lagerung: lagern Sie die sterilisierten Teile gemäß der Gebrauchsanweisung
des Sterilbarrieresystems.
Das Sterilisationsverfahren ist in seiner Konformität durch ISO 17665-1 vali-
diert.
Luftfilter und Wechsel des Luftfilters
Der Kompressor ist mit einem Lufteinlassfilter (Abb. A4) ausgestattet, der die
angesogene Luft filtert, bevor sie in das Gerät gelangt. Staub- und Schmutzpartikel gelangen so nicht in die eingeatmete Luft aus dem Vernebler. Deshalb ist es wichtig, den Filter auszutauschen, sobald er schmutzig ist oder
eine andere Farbe annimmt.
Den Filter entfernen Sie aus dem Kompressor, in dem Sie in einfach nach
außen herausziehen. Stecken Sie den neuen Filter fest in die dafür vorgesehene Önung im Kompressor (Abb. A4).
Abb. A
4
Waschen Sie den Filter nicht und verwenden Sie ihn nicht wieder. Die regel-
Bitte verwenden Sie für dieses Gerät nur Zubehör und
Ersatzteile des Herstellers. Für etwaige Schäden, die durch
das Verwenden von nicht Original-Zubehör oder -Ersatzteilen
mäßige Kontrolle und Auswechslung des Filters trägt dazu bei, die einwandfreie Leistung des Kompressors zu gewährleisten. Nehmen Sie den Filter
nicht während des Betriebs des Gerätes heraus.
enstehen, haftet der Hersteller nicht.
16 17
Page 10
DEDE
Problembehebung
Schalten Sie das Gerät aus, bevor Sie den unten stehenden
Anweisungen folgen. Ziehen Sie den Stecker aus der Steckdose.
PROBLEM URSACHE LÖSUNG
Das Inhalationsgerät
lässt sich nicht einschalten
Das Gerät vernebelt
nur wenig oder gar
nicht.
Der Stecker des
Gerätes steckt nicht
korrekt in der Steckdose.
Es wurde keine Inhalationslösung in den
Vernebler gefüllt
Der Vernebler wurde
nicht korrekt zusammengebaut
Die Düse ist verstopft
Der Schlauch steckt
nicht korrekt am
Kompressor oder
Vernebler
Der Luftschlauch ist
verbogen, kaputt
oder verknickt
Stecken Sie den Stecker korrekt in
die Steckdose
Füllen Sie die korrekte Menge an
Inhalationslösung in den Vernebler
Bauen Sie den Vernebler auseinander und bauen Sie ihn danach
wieder korrekt zusammen. Hilfreich
ist das Anschluss-Schema in der
Gebrauchsanweisung.
Bauen Sie den Vernebler auseinander und entfernen Sie die Düse.
Folgen Sie der Reinigungsanleitung
im Kapitel „Reinigung, Desinfektion
und Sterilisation“ um Medikamentenrückstände zu entfernen, die die
Verneblungsleistung negativ beeinflussen können.
Stellen Sie sicher, dass der Schlauch
fest am Ansatzstück des Vernebler
und des Kompressors sitzt. Nehmen
Sie dazu das Anschlusschema in
dieser Gebrauchsanweisung zur
Hilfe.
Vergewissern Sie sich, dass der
Schlauch nicht verschlungen, geknickt oder kaputt ist (Löcher oder
Risse). Falls nötig ersetzen Sie den
Schlauch.
Entsorgung
In Übereinstimmung mit der Richtlinie 2012/19/EG zeigt das auf dem Gerät
angebrachte Symbol an, dass das zu entsorgende Gerät als Abfall eingestuft
wird und somit der „Mülltrennung unterliegt“. Der Verbraucher muss genannten Abfall den von den Kommunalverwaltungen eingerichteten Sammelstellen zuführen (bzw. zuführen lassen) oder beim Kauf eines neuen gleichartigen Geräts dem Händler übergeben. Die Mülltrennung sowie die weiteren
Schritte der Verarbeitung, der Wiederverwertung und der Entsorgung fördern
die Herstellung von Geräten mit Recyclingmaterial und wirken Schädigungen
von Umwelt und Gesundheit, die durch unsachgemäße Abfallentsorgung
verursacht werden könnten, entgegen. Die vorschriftswidrige Entsorgung
des Produkts durch einen Verbraucher kann die Verhängung von in den Umsetzungsgesetzen zur Richtlinie 2012/19/EG vorgesehenen Verwaltungsstrafen
von Seiten des Mitgliedsstaats, in welchem das Produkt entsorgt wurde, nach
sich ziehen.
Elektromagnetische Verträglichkeit
Dieser Apparat wurde so entwickelt, dass er sämtliche Anforderungen erfüllt,
die aktuell an die elektromagnetische Verträglichkeit gestellt werden (EN 60
601-1-2:2015). Die Elektromedizinischen Geräte verlangen bei der Installation
und Verwendung besondere Sorgfalt bezüglich der EMV-Bestimmungen, es
wird daher verlangt, dass diese gemäß den Angaben des Herstellers installiert bzw. verwendet werden. Es besteht das Risiko möglicher elektromagnetischer Störungen mit anderen Geräten, insbesondere mit anderen Diagnoseund Behandlungsgeräten.
Mobile oder tragbare Funk- und Telekommuniktionsgeräte mit Radiofrequenz
(Mobilfunktelefone oder Wireless-Verbindungen) könnten den Betrieb der
elektromedizinischen Geräte stören. Der Hersteller behält sich das Recht vor,
technische und funktionale Änderungen an dem Produkt ohne Vorankündigung vorzunehmen. Besuchen Sie für weitere Informationen die Internetseite
www.mpvmedical.com.
Der Luftfilter ist verschmutzt
18 19
Bitte ersetzen Sie den Luftfilter
Page 11
DEDE
Technische Daten Mod. MicroDrop® Pro2 plus
Spannung 230V~ 50Hz 210VA
Entspricht der Richtlinie
Max. Druck 3,5 ± 0,5 bar
Luftleistung Kompressor ca. 14 l/min
Geräuschpegel (1 m Abstand) ca. 57 dB (A)
Gebrauch Dauergebrauch
Abmessungen (H)x(L)x(B) 180 mm x 200 mm x 110 mm
Gewicht 1,8 kg
Anwendungsteile
Die Anwendungsteile vom Typ BF: (D1, D2, D3)
D1 - Soft-Maske für Kinder PP + TPE
D2 - Soft-Maske für Erwachsene PP + TPE
D3 - Mundstück mit Ventil PP + Silikon
D4 - RF7 plus Vernebler PP + Silikon
D7 - Druckluftschlauch PVC/ TPU Phthalat-frei
Vernebler RF7 plus
Min. Fassungsvermögen für Arzneimittel 2 ml
Max. Fassungsvermögen für Arzneimittel 8 ml
Betriebsdruck (mit Zerstäuber) ca. 1,30 bar
Min. Verneblungsleistung 0,29 ml/min
Max. Verneblungsleistung 0,65 ml/min
und nachfolgenden Modifikationen
In vitro Charakterisierung in Übereinstimmung mit dem neuen Europäischen
Standard für Inhalationsgeräte Norm EN 13544-1. Werte erfasst mit Mundstück. Weitere Details erhalten Sie auf Anfrage.
MMAD MIN 2,21 µm / MAX 2,38 µm
Massenanteil unter < 5 μm MIN 84,2 % / MAX 81,5%
Betriebsbedingungen
Temperatur min. 10° C; max. 40° C
RH Luftfeuchtigkeit min. 10 %; max. 95 %
Lagerbedingungen
Temperatur min. -25° C; max. 70° C
RH Luftfeuchtigkeit min. 10 %; max. 95 %
Betriebs-/Aufbewahrungsluftdruck min. 69 KPa; max. 106 KPa
93/42/EWG,
Angaben gemessen gemäß Flaem I29-P07.5, interner Vorgang
Symbole
Gerät der Klasse II
Gerät Typ BF
Achtung: die Gebrauchsanleitung befolgen
Wechselstrom
Schalter AUS
Schalter EIN
Gefahr: Tötung durch Stromschlag
Folge: Tod
Nie das Gerät beim Baden oder Duschen verwenden
CE-Kennzeichnung in Übereinstimmung mit 93/42 EWG
und nachfolgenden Aktualisierungen
In Übereinstimmung mit der Europäischen Norm
EN 10993-1 „Biologische Bewertung von medizinischen
Geräten“ und der europäischen Medizinprodukterichtlinie 93/42/EWG. Phthalatfrei in Übereinstimmung mit:
Reg.(EG) Nr. 1907/2006
IP21 Schutzklasse: IP21 (Hält festen Körpern über
12 mm stand. Ist geschützt gegen Eingrie mit einem
Finger und senkrechten Wassertropfen.)
Minimale / Maximale Raumtemperatur
Minimale / Maximale Luftfeuchtigkeit
Minimaler / Maximaler atmosphärischer Druck
20 21
Page 12
DEDE
Bestellinformationen
MicroDrop® Pro2 plus
Professionelles Inhalationsgerät mit
besonders kleinen Aerosolteilchen
Lieferumfang: Kompressor, RF7 plus Vernebler, Soft-Kinderund Soft-Erwachsenenmaske, Mundstück, Druckluftschlauch,
manuelles Trigger T-Stück, Ersatzfilter Kompressor, praktische
Tragetasche, Gebrauchsanweisung
MicroDrop® Profi Vernebler-Set Universal
Lieferumfang: RF7 plus Vernebler, Mundstück mit Ausatemventil,
Soft-Kindermaske und -Erwachsenenmaske, Druckluftschlauch,
Universaladapter (zum Anschluss an andere Kompressoren*),
Filter Kompressor, Gebrauchsanweisung
MicroDrop® Pro2 Year-Set
Lieferumfang: RF7 plus Vernebler, Mundstück mit Ausatemventil,
Druckluftschlauch, Universaladapter (zum Anschluss an andere
Kompressoren*), Filter Kompressor, Gebrauchsanweisung
BEZEICHNUNG PZN** ARTIKEL-NR.
MicroDrop® Pro2 plus 13330058 M51804-06
Gebrauchsanweisung --- M50020-54800
PZN ARTIKEL-NR.
00347465 M53700-10
PZN ARTIKEL-NR.
00347465 M53700-10
MicroDrop® RF7 plus Düsenmantel grau
für RF7 plus Vernebler | weiß / grau
PZN ARTIKEL-NR.
13815442 M50020-54700
MicroDrop® RF7 plus Soft-Maske Erwachsene
grau /transparent
PZN ARTIKEL-NR.
13815413 M50020-54300
MicroDrop® RF7 plus Soft- Maske Kind
grau /transparent
PZN ARTIKEL-NR.
13815436 M50020-54500
MicroDrop® Druckluftschlauch 2m
mit 2 Fits-all-Konnektoren phthalat- und DEHP-frei
PZN ARTIKEL-NR.
09937470 M50020-42400
MicroDrop® Pro2 plus Kompressor
inkl. Netzkabel
PZN ARTIKEL-NR.
13815459 M50010-56300
MicroDrop® Pro2 plus Filter Kompressor
1 Stück für Kompressor
PZN ARTIKEL-NR.
13815465 M50020-54200
MicroDrop® RF7 plus Profi Vernebler grau
mit Mundstück und Ausatemventil
PZN ARTIKEL-NR.
13815399 M50020-54100
MicroDrop® RF7 plus Mundstück grau
mit Ausatemventil
PZN ARTIKEL-NR.
13815407 M50020-53900
* Bitte beachten Sie, dass es Hersteller für Inhalationsgeräte gibt, deren Zweckbestimmung die Kombination mit
22 23
Inhalationszubehör eines anderen Herstellers nicht erlaubt! ** PZN = Pharmazentralnummer
MicroDrop® Pro2 Trigger T-Stück
manuelles Trigger T-Stück
PZN ARTIKEL-NR.
03954639 M50010-43400
MicroDrop® 2 Tasche
blau
PZN ARTIKEL-NR.
09937553 M50010-42900
Page 13
DE
MicroDrop® Pro2 plus
Instruction Manual
EN
www.mpvmedical.com
1
Page 14
ENEN
Content
Page
Product description 3
Complete equipment 4
Complete equipment of the MicroDrop® Pro2 plus 5
Components of RF7 plus nebulizer 6
Warranty conditions 7
Important safeguards 8
Instructions for use 10
Assembly diagram 11
How to use the “RF7 Dual Speed Plus” nebulizer 12
Using the manual nebulization control (Trigger t-piece) 13
Cleaning, Sanitization and Disinfection 14
Compressor filter and changing of the compressor filter 17
Trouble Shooting 18
Product description
MicroDrop® Pro2 plus
Professional inhalation with extra small particles
Congratulations on your purchase and thank you for choosing our unit.
Our goal is to fully satisfy customers by oering them cutting-edge systems
for the treatment of respiratory tract ailments. Carefully read these instructions and keep them for future reference. Use the unit only as described in
this instruction manual.
This is a medical device for home use and may only be used with medication
prescribed or recommended by a doctor who has performed patient‘s evaluation.
Visit our Internet site www.mpvmedical.com to view the whole range of
MPV MEDICAL products.
Disposal 19
Electromagnetic compatibility 19
Technical data 20
Symbols 21
Ordering Information 22
2 3
Page 15

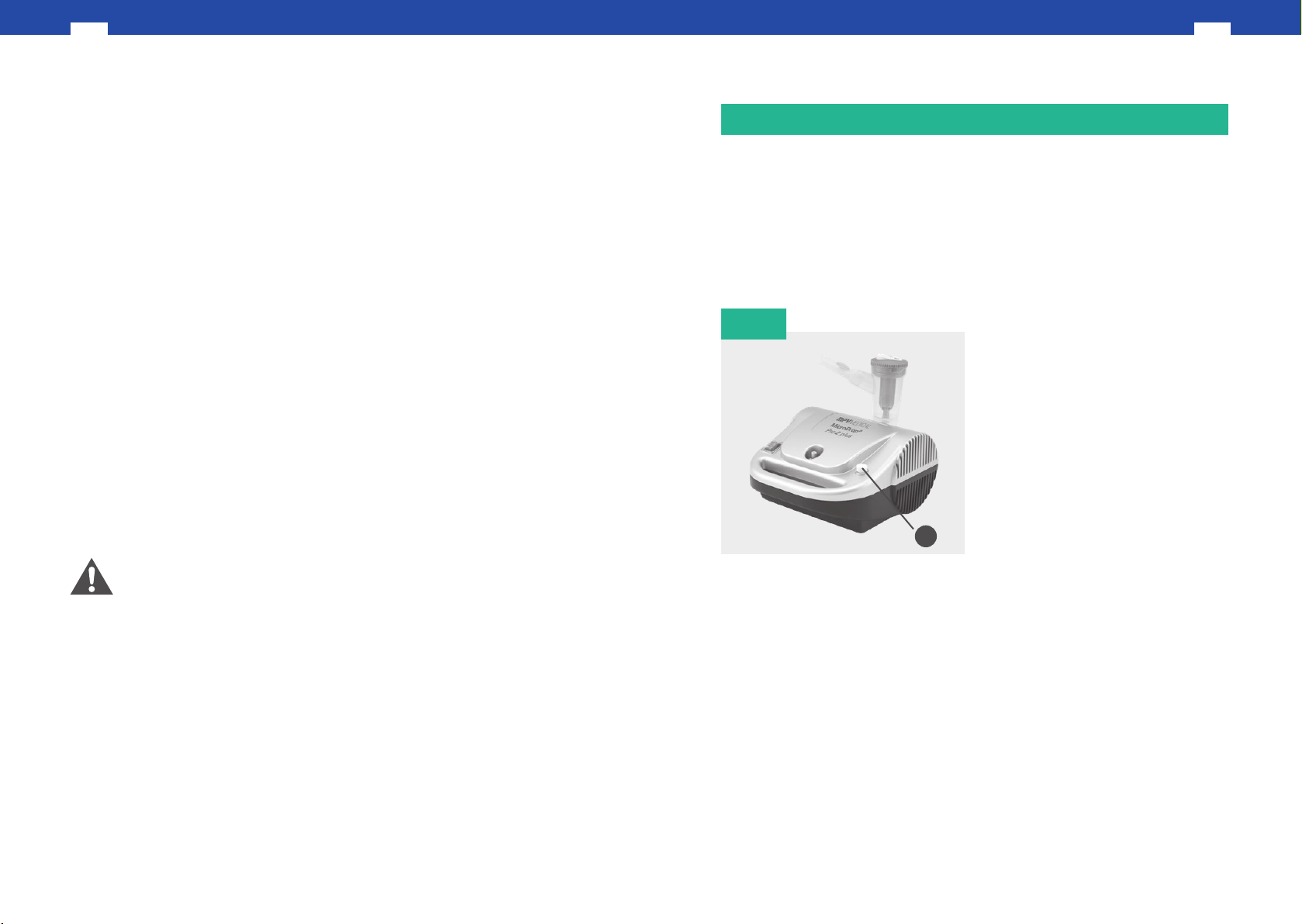

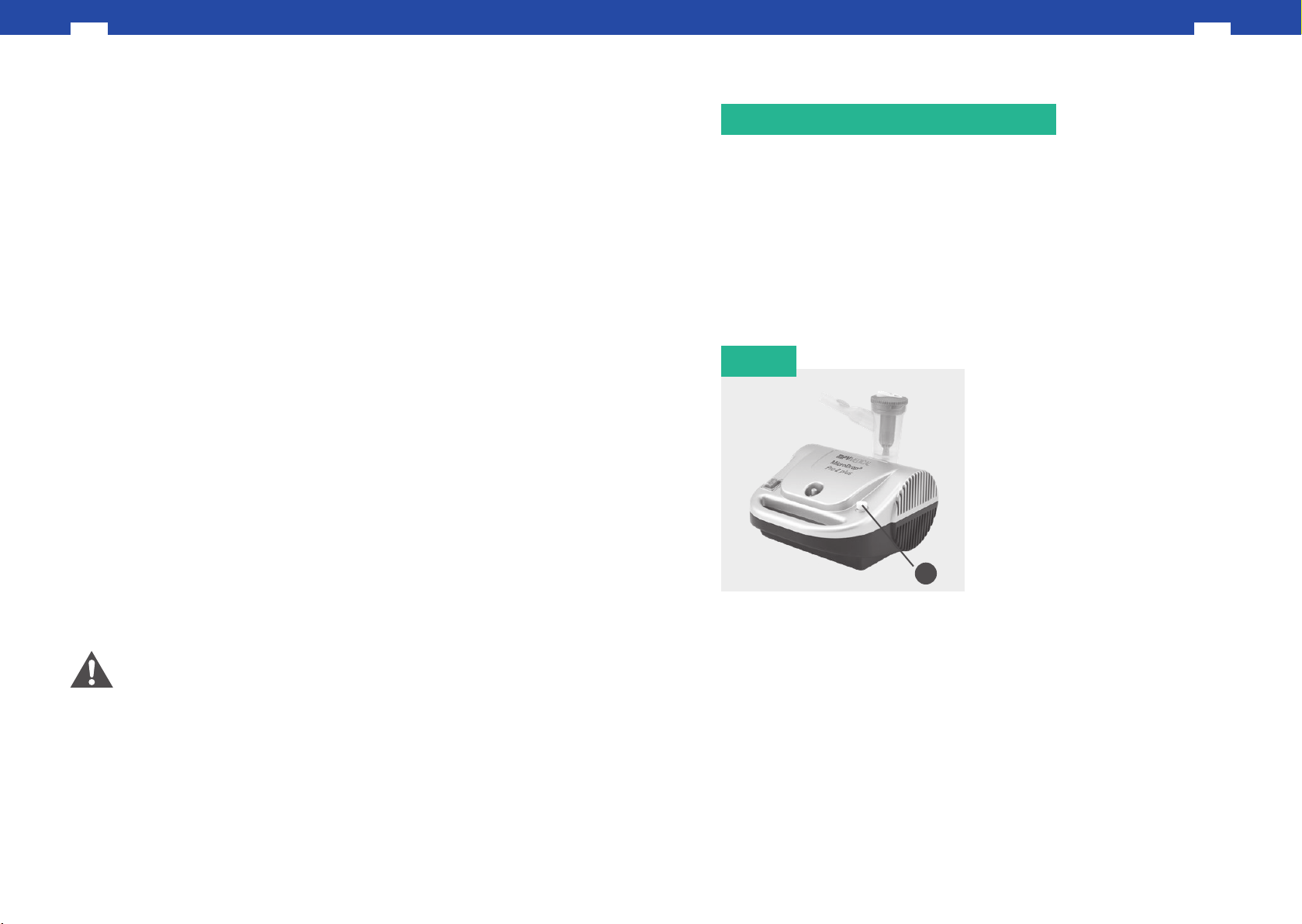

Complete equipment Complete equipment of the MicroDrop® Pro2 plusPic. D
ENEN
Pic. A
1
2
Pic. C
6
Pic. B
3
5
4
7
8
1
7
3
6
4
2
5
A1: Compressor
A2: On/o switch
A3: Air outlet port
A4: Air filter
4 5
B5: Carrying handle C6: Nebulizer holder
C7: Cable compartment
C8: Power cord
D1: Soft child mask
D2: Soft adult mask
D3: Mouthpiece with valve
D4: RF7 plus nebulizer
D5: Trigger t-piece
D6: Filter compressor
D7: Connection tube
Page 16
ENEN
Components of RF7 plus nebulizerPic. E
4
1
2
3
6
1
5
i
Warranty conditions
• The device is covered by a 5-year warranty as indicated on the packaging
from date of purchase for any defects in the design or in the materials
used.
• The warranty consists in the replacement and / or repair free of charge of
originally defective components.
• The warranty does not cover the accessories supplied with the device and
those parts subject to normal wear and tear.
• The device must be repaired by authorized technical service centres only.
• The device must be sent to the authorized service centre for repair within
8 days after the defect is noticed.
• Transport costs for the device are at user’s charge.
• Any repair out of warranty conditions are at user’s charge.
• The warranty does not cover failures resulting from misuse, abuse of the
product or in case the damage is not due to manufacturer’s liability (accidental fall, rough transportation, etc.).
• The warranty does not involve any compensation for anykind of damages
E1: Upper part
E2: Lower part
E3: Complete nozzle
E4: Speed selector with valve system
E5: Mouthpiece
E6: Exhalation valve
Info (i):
Click complete nozzle (3) into the upper part (1)
6 7
3
to persons or things, either direct or indirect, occured when the device is
not operating.
• The warranty is valid from the date of purchase certified by the ticket or
the invoice.
Page 17
Important safeguards
ENEN
Before using the device for the first time, and periodically during the product’s life, check the integrity of its structure and of the power cable,
making sure that there is no damage; if it is damaged, do not insert the
plug and take the product immediately to MPV MEDICAL or to an authorized
local dealer.
• This Medical Device is intended also for patient‘s direct use.
• The average lifespan of accessories is 1 year; however, we recommend
you replace the nebulizer every 6 months in intensive use (or earlier, if the
nebulizer is blocked) to always ensure maximum therapeutic eect.
• If the device is not performing according to the specification, please
contact an authorized service centre or distributor.
• Children and disabled persons should always use the unit under strict
supervision of an adult who has read this manual.
• Several parts of the device are small enough to be swallowed by children;
therefore keep the device out of reach of children.
• Do not use the tubes and the cords of the device for purposes other than
those specified as they may cause strangulation hazard; utmost attention
must be paid to children and persons with special needs; usually, such
persons are not capable of assessing the hazard correctly.
• The unit should not be used in the presence of anaesthetic mixture inflammable with air, oxygen or nitrous oxide.
• Keep the cord away from heated surfaces.
• Keep the power supply cord away from animals (for example rodents) as
they may damage the insulation of the power supply cord.
• Do not handle the unit with wet hands. Do not use the device in humid
environments (e.g. while taking a bath or shower). Do not immerse the device in water; should this accidentally occur, unplug the device immediately. Do not remove or touch the device immersed in water before pulling
out the plug. Take the device immediately to an authorized service centre
or to your local dealer.
• Only use the device in dust-free environments; otherwise, therapy may
be compromised.
• Do not wash the device under running water or submerge in water.
Keep away from splashing water or other liquids.
• Do not expose the device to particularly extreme temperatures.
• Do not put the device near heat sources, direct sunlight, or in
hot environments.
• Do not obstruct or insert any objects in the filter or in its housing in
the device.
• Do not obstruct the air vents placed on both sides of the unit.
• During use, always place the unit on a firm surface clear of obstacles.
• Check that there is no material obstructing the air vents before each use.
• Do not place any objects inside the air vents.
• Repairs, including the replacement of the power cord, must be performed
by authorized personnel only following the information provided by the
Manufacturer. Any unauthorized repairs will void the warranty and may
pose a safety hazard for the user.
• The average duration provided for compressor is: 2000 hours.
Do not modify this equipment without authorization of the
manufacturer.
• The Manufacturer, the Retailer and the Importer are responsible for the safety, reliability and performance of the device only if: a) the device is used
in accordance with the operating instructions b) the electrical system of
the premises where the device is used is in compliance with current laws.
• Interactions: The materials used that come into contact with medications
have been tested with a wide range of medications. However, due to the
variety and continuous evolution of medications, the possibility of a chemical interaction cannot be excluded. We recommend that once the medication has been opened you should use it as soon as possible and avoid
prolonged contact of the medication with the nebulizer.
• The manufacturer should be contacted for reporting problems and/or
unexpected events related to device operation and if necessary for clarifications on use, maintenance or cleaning.
8 9
Page 18
ENEN
Instructions for use
Before each use, the nebulizer and accessories should be cleaned according
to the instructions in the section “Cleaning, sanitization and disinfection”.
This device is intended to aerosolise drugs and solutions suitable for inhalation treatment to be prescribed by the doctor. If the drug or solution is too
dense, dilution with suitable saline solution might be needed, as prescribed
by the doctor.
1. Insert the power cord (Pic. C8) into a power socket corresponding to the
voltage of the device. This must be positioned so that it is not dicult to
disconnect it from the mains.
2. Open the nebulizer by turning the upper part (Pic. E1) anticlockwise.
3. Pour the drug prescribed by the physician into the lower part (Pic. E2).
Close the nebulizer by turning the upper part (Pic. E1) clockwise.
4. Connect the accessories as shown in the “Assembly diagram”. Sit comfortably, holding the nebulizer in your hands, place the mouthpiece over
your mouth or use the mask.
5. If you use the face mask, fit it to the face as shown in the picture (Pic. F).
6. Start the unit by means of switch (Pic. A2) and breathe in and out deeply
through the mouthpiece or mask.
7. When the treatment is finished, turn o the unit and disconnect the plug
from the mains socket.
8. It may happen that after a treatment session visible humidity deposits
form in the tube (Pic. D7): disconnect the tube from the nebulizer and let
it dry using the compressor air flow, as this prevents mould from growing in the tube.
Assembly diagram
D3
D2
D1
D4
D5
D7
A1
Pic. F
A personal use of the nebulizer and its accessories is recom-
mended in order to avoid any risks of infection.
After every use, store the unit and the accessories in a dry
and dust free place.
10 11
Page 19
ENEN
How to use the “RF7 Dual Speed Plus”
nebulizer with speed selector and valve
The nebulizer is professional fast and suitable for the administration of all
types of drugs, including the most expensive ones, also in patients with
chronic diseases. The geometry of the internal ducts of the RF7 Dual Speed
Plus nebulizer ensures the ideal particle size providing eective treatment
right down to the lower airways.
MINMAX
To make inhalation therapy faster,
press with your finger on the MAX
marking on the speed selector
with valve system (E4).
To make inhalation therapy more
eective press with your finger on
the speed selector with valve system
(E4) opposite the MAX marking. In
this way the valve systems in the nebulizer, in the mouthpiece and in the
mask will ensure optimal medication
delivery to the lower respiratory
tract, limiting dispersion of medication into the environment.
SoftTouch masks (Pic. D1, D2) have
an outer edge made of soft biocompatible material that ensures
excellent adherence to the face, and
is also equipped with an innovative
Dispersion Limiting Device. These
distinctive elements that distinguish
it allow greater sedimentation of
medication in the patient and also
limit dispersion.
During the inspiratory
phase, the tab, acting
as a Dispersion Limiting Device, bends
inwards towards the
mask.
SoftTouch Mask
Soft biocompatible
material
Dispersion Limiting
Device
During the expiratory
phase, the tab, acting
as a Dispersion Limiting Device, bends outwards from the mask.
Using the manual nebulization control (Trigger t-piece)
The trigger t-piece is useful for limiting dispersion of the medication in the
surrounding environment.
To achieve continuous nebulization action you should not use the trigger
t-piece (D5), especially in the case of children or persons with reduced
physical, sensory, or mental capabilities.
Use your finger to block the hole of the trigger t-piece (D5) and take a slow
deep breath; it is advisable to hold your breath for several seconds so that
the inhaled aerosol droplets can settle.
In the meanwhile take your finger o the hole on the trigger t-piece for
optimal assimilation of the medicine.
Then exhale slowly.
12 13
Page 20
ENEN
Cleaning, Sanitization and Disinfection
Clean the nebulizer and accessories as described below before and after each
use. Disinfect/Sanitize at least once a day. Personal use of the nebulizer and
its accessories is recommended to avoid the risk of infection.
1. Preparation
Open the nebulizer by turning the upper part (Pic. E1) counterclockwise. Pour
away any remaining medication. Disconnect the nozzle from the top of the
nebulizer (Pic. E1, E3). Remove the mouthpiece or mask from the nebulizer.
Rinse these parts under running water.
2. Cleaning
Outer surface of the compressor and tubing:
Use only a slightly damp cloth with an antibacterial detergent (non-abrasive
and solvent-free).
3. Sanitization
Sanitizable accessories are: D1 + D2 (without rubberband), D5, E1 – E6
Method A (warm water or dishwasher)
Nebulizer and accessories:
Clean the accessories for about 5 minutes in warm water (about 40 ° C) and
with mild (non-abrasive) detergent. Or put the parts in the dish rack of your
dishwasher and start a 70°C hot rinse programm. Do not use the dishwasher
in combination with dirty dishes when cleaning the nebulizer.
Method B (vinegar solution)
Clean accessories by soaking in a solution of 50% water and 50% white vinegar for about 60 minutes. Then rinse thoroughly with warm tap water (about
40°C).
4. Disinfection
THERMAL DISINFECTION
Desinfectable accessories are: D1 + D2 (without rubberband), D5, E1 – E6
Method A (boiling water)
Disinfect the accessories by boiling in water for 20 minutes (do not boil the
tubing!) - preferably with distilled or demineralized water to prevent limescale. Please add enough water to the pot to prevent the nebulizer parts from
melting by touching the bottom of the pot. After boiling, shake out the accessories and place them on a paper towel or kitchen towel, or dry with a warm
jet of air (such as a hairdryer).
Method B (baby bottles vaporiser)
Disinfect the accessories with a steam sterilizer for baby bottles (do not use
microwave sterilizers). Perform the process exactly as directed by the sterilizer manufacturer’s manual. To ensure that the disinfection is eective, choose
a sterilizer with a cycle of at least 6 minutes.
CHEMICAL DISINFECTION
Disinfectable accessories are: D1 + D2 (without rubberband), D5, E1 – E6
The disinfection procedure described in this section should be performed
before using the accessory. Disinfection is only successful if every step is
followed carefully and the components have been cleaned beforehand.
Note:
a) Use a container of a suitable size to house all the components to be disin-
fected. Fill it with a 2% -5% sodium hypochlorite solution. Please strictly
follow the instructions of the disinfectant manufacturer, especially regarding safety instructions, concentration, dosage and exposure time. Readyto-use solutions that you do not need to mix yourself can be bought on
the internet or in pharmacies.
b) Immerse each component completely in the solution. Make sure that
there are no air bubbles. These would prevent the disinfectant coming into
contact with the components. The disinfection would not be completely
possible.
14 15
Page 21
c) Remove the disinfected components after the exposure time and rinse tho-
roughly with warm drinking water. After disinfecting, shake out the accessories and place them on a paper towel or kitchen towel, or dry them with
a warm jet of air (such as a hairdryer). Dispose of the disinfectant solution
according to the manufacturer‘s instructions.
ENEN
Compressor filter and changing of the compressor filter
The compressor is equipped with an air inlet filter (Pic. A4), which filters out
the aspirated air before it enters the unit. Dust and dirt particles do not get
into the inhaled air from the nebulizer. Therefore, it is important to replace
the filter as soon as it is dirty or takes on a dierent color.
AUTOCLAVING / STERILIZATION (134 °C)
Sterilizable accessories are: D1 + D2 (without rubberband), D5, E1 – E6
Sterilization device: fractionated vacuum overpressure steam sterilizer
according to EN 13060.
Procedure: Place each individual part to be treated in a sterile barrier system
that meets the requirements of EN 11607. Place the packaged components in
the steam sterilizer. Proceed the sterilization with a cycle of 10 minutes and a
temperature of 134°C according to the operating instructions of the device.
Storage: Store the sterilized parts according to the instructions for use of the
sterile barrier system.
The sterilization procedure has been validated in conformity with ISO 17665-1.
Use original manufacturer accessories and spare parts only.
The manufacturer will not be liable if non original accessories
or spare parts are used.
Remove the filter from the compressor by simply pulling it outwards. Insert
the new filter firmly into the opening provided in the compressor (Pic. A4).
Pic. A
4
Do not wash the filter and do not use it again. The regular inspection and replacement of the filter helps to ensure the perfect performance of the compressor. Do not remove the filter during operation of the device.
16 17
Page 22
ENEN
Trouble Shooting
Switch oft the device before any procedure and unplug the power
cable from the socket.
PROBLEM CAUSE SOLUTION
The device does not
work
The device does not
nebulise or nebulises
insuciently.
The power cable has
not been correctly inserted into the power
socket
The medication has
not been in-serted in
the nebuliser.
The nebuliser has not
been prop-erly fitted.
The nebuliser nozzle
is clogged.
The air pipe is not
correctly con-nected
to the device
The air pipe is bent,
damaged or twisted
The air filter is dirty Replace the filter
Correctly insert the power cable in
sockets.
Pour the right amount of medication
in the nebuliser.
Disassemble the nebuliser and reassemble it correctly as shown in the
assembly diagram on the cover.
Disassemble the nebuliser, remove
the nozzle and perform cleaning
operations Failure to remove medication deposits from the nebuliser
aects its eciency and operation
Strictly comply with the instructions
contained in the „Cleaning, Sanitization and Disinfection“ chapter.
Ensure the device‘s accessories
are properly connected to the air
intake (see assembly diagram on
the cover).
Unwind the pipe and ensure it is not
crushed or punctured. lf necessary
replace it.
Disposal
In conformity with Directive 2012/19/EC, the symbol shown on the appliance
to be disposed of indicates that this is considered as waste and must therefore undergo “sorted waste collection”. The user must therefore take (or have
taken) the above waste to a pre-sorted waste collection centre set up by the
local authorities, or else give it back to the dealer when purchasing a new
appliance of the same type. Pre-sorted waste collection and the subsequent
treatment, recovery and disposal operations favour the production of appliances made of recycled materials and limit the negative eects of any incorrect waste management on the environment and public health. The unlawful
disposal of the product by the user could result in administrative fines as
provided by the laws transposing Directive 2012/19/EC of the European member state in which the product is disposed of.
Electromagnetic compatibility
This device has been designed to satisfy requirements currently required for
electromagnetic compatibility (EN 60 601-1-2:2015). Electrical medical devices
require special care. During installation and use with respect to EMC requirements, it is therefore required that they be installed and/or used according
to the manufacturer’s specification. Potential risk of electromagnetic interference with other devices, in particular with other devices for diagnosis and
treatment.
Radio and mobile telecommunications devices or portable RF (mobile
phones or wireless connections) may interfere with the operation of electrical
medical devices. The manufacturer reserves the right to make technical and
functional changes to the product without notice. For additional information
please visit www.mpvmedical.com.
18 19
Page 23
ENEN
Technical data Mod. MicroDrop® Pro2 plus
Voltage 230V~ 50Hz 210VA
In conformity with 93/42/EWG, and subsequent modifications
Max Pressure 3.5 ± 0.5 bar
Compressor air output 14 LPM approx.
Noise level (at 1 m) 57 dB (A) approx.
Operation Continuous use
Dimensions (W)x(D)x(H) 180 mm x 200 mm x 110 mm
Weight 1.8 kg
Applied parts
Type BF applied parts: (D1, D2, D3)
D1 - Soft child mask PP + TPE
D2 - Soft adult mask PP + TPE
D3 - Mouthpiece with valve PP + silicone
D4 - RF7 plus nebulizer PP + silicone
D7 - Connection tube PVC/TPU Phthalate-free
RF7 plus nebulizer
Medication minimum fill volume 2 ml
Medication maximum fill volume 8 ml
Operating pressure (with neb.) 1.30 bar approx.
Delivery rate (min) 0.29 ml/min
Delivery rate (max) 0.65 ml/min
In vitro testing certified with the European Standard EN 13544-1 for nebulising systems. Values gathered with mouthpiece. Further details are available
upon request.
MMAD MIN 2.21 µm / MAX 2.38 µm
Fine Particle Fraction < 5 μm MIN 84.2 % / MAX 81.5 %
Operating conditions
Temperature min. 10° C; max. 40° C
RH Air humidity min. 10 %; max. 95 %
Storage conditions
Temperature min. -25° C; max. 70° C
RH Air humidity min. 10 %; max. 95 %
Operating/storage atmospheric pressure min. 69 KPa; max. 106 KPa
data measured according to Flaem I29-P07.5 internal procedure
Symbols
Class II unit
Type-BF applied parts
Important: check the operating instructions
Alternate current
Switch OFF
Switch ON
Hazard: electrocution.
Consequence: Death
Do not use device while taking a bath or shower
EC Marking medical ref. Dir 93/42 EEC and subsequent updates.
In compliance with: European Standard EN 10993-1
„Biological Evaluation of medical devices‘‘ and
European Directive 93/42/EEC „Medical Devices.“
Phthalate-free. In compliance with: Reg. (EC) no.
1907/2006
Enclosure protection rating: IP21.
(Protected against solid bodies over 12 mm.
Protected against access with a finger; Protected
against vertically falling water drops.)
Minimum / Maximum Temperature
Minimum / Maximum Humidity
Minimum / Maximum Atmospheric pressure
20 21
Page 24
ENEN
Ordering Information
MicroDrop® Pro2 plus
Professional inhalation with extra small
particles
Including: Compressor, RF7 plus nebulizer, Soft child and adult
mask, mouthpiece, tubing, manual trigger t-piece, spare filter
compressor, practical carrying case, instructions for use
PRODUCT PZN** REF NO.
MicroDrop® Pro2 plus 13330058 M51804-06
Manual --- M50020-54800
MicroDrop® Profi Nebulizer-Set Universal
Including: RF7 plus nebuliser, mouthpiece with exhalation
valve,Soft kids and adult mask, tubing, universal adapter (for
connection to other compressors*)
PZN REF NO.
00347465 M53700-10
MicroDrop® Pro2 Year-Set
Including: RF7 plus nebuliser, mouthpiece with exhalation valve,
tubing, universal adapter (for connection to others Compressors*), filter compressor, instructions for use
PZN REF NO.
00347465 M53700-10
MicroDrop® RF7 plus nozzle grey
for RF7 plus nebulizers | white /grey
PZN REF NO.
13815442 M50020-54700
MicroDrop® RF7 plus soft-mask adults
grey /transparent
PZN REF NO.
13815413 M50020-54300
MicroDrop® RF7 plus soft-mask children
grey /transparent
PZN REF NO.
13815436 M50020-54500
MicroDrop® tubing 2 m
with 2 Fits-all-connector BPA free
PZN REF NO.
09937470 M50020-42400
MicroDrop® Pro2 plus Compressor
incl. power cord
PZN REF NO.
13815459 M50010-56300
MicroDrop® Pro2 plus Filter Compressor
1 piece for new compressor series
PZN REF NO.
13815465 M50020-54200
MicroDrop® RF7 plus profi nebulizer grey
with mouthpiece and exhalation valve
PZN REF NO.
13815399 M50020-54100
MicroDrop® RF7 plus mouthpiece grey
with exhalation valve
PZN REF NO.
13815407 M50020-53900
* Please note that there are manufacturers for nebulizers whose do not allow the combination of Year-Sets or
22 23
nebulizer accessories from another manufacturer! ** PZN = German REF number in pharmacies
MicroDrop® Pro2 trigger t-piece
manually trigger t-piece
PZN REF NO.
03954639 M50010-43400
MicroDrop® 2 carrying bag
blue
PZN REF NO.
09937553 M50010-42900
Page 25
Dieses Gerät entspricht den Bestimmungen der EU Richtlinie
93 / 42 / EEC und nachfolgenden Änderungen.
THIS DEVICE FULFILS THE PROVISIONS OF THE EC DIRECTIVE
93 / 42 / EEC AND SUBSEQUENT MODIFICATIONS.
Hersteller / MANUFACTURER (93 / 42 / EEC):
Designed und entwickelt von:
DESIGNED AND ENGINEERED BY:
FLAEM NUOVA S.p.A., Via Colli Storici,
221-223-225, 25015 S. Martino della Battaglia – Brescia (Italy)
Entsorgung über eine Sammelstelle oder
durch Zurücksendung an MPV MEDICAL.DE 87779314
Vertrieb / Distributor:
M50020-54800 · www.mpvmedical.com · 02/2019
Parsdorfer Weg 6
85551 Kirchheim b. München
GERMANY
Tel. +49 (0)89-7299 700-0
Fax +49 (0)89-7299 700-99
www.mpvmedical.com
[email protected]
17789A0 - Rev.02/2019 (TÜV A1)
Loading...
