mpman NT11 User guide [de]

Produktmerkmale

OS Windows10

10.6" IPS-Bildschirm
Quad Core
DDR3L 2GB, eMMC16GB / 32GB
Bluetooth 4.0
Vorderseitige Kamera 0.3MP
Wi-Fi
Unterstützt USB-Host-Port
MicroSD (unterstützt SDHC)
Externe Lautsprecher
HDMI

Sicherheitsvorkehrungen

● Vorsicht beim Gebrauch. Das Display kann durch Aufprall oder Druck beschädigt werden.
Treten am Gerät externe Schäden oder Modifikationen auf, trägt der Kunde die Kosten für die

Reparatur auch innerhalb der Garantiezeit.

● Gerät vor übermäßigem Aufprall schützen und nicht fallenlassen.

● Vorsicht ist geboten, wenn Sie über einen längeren Zeitraum bei hohen Lautstärken Musik hören.

Dies kann zu Gehörschäden führen.

● Nehmen Sie das Gerät nicht eigenständig auseinander. In solch einem Fall haben Sie keinen

Anspruch auf kostenlose Reparaturen im Rahmen der Garantie.

● Geräteschäden oder Datenverluste können auftreten, wenn während Firmware-Aktualisierungen
und während des Uploads oder Downloads von Dateien das Verbindungskabel getrennt oder das
Gerät ausgeschaltet wird.

● Nicht an kalten, feuchten und staubigen Orten verwenden. Dadurch können externe Modifikationen,

Bildschirmkondensation und Fehlfunktionen verursacht werden.

● Wir haften nicht für den Verlust von Daten, die auf diesem Gerät gespeichert werden. Sichern Sie
wichtige Daten vor der Nutzung des Geräts.

● Verwenden Sie das Gerät nicht an staubigen Orten, da Staub in das Gerät oder den Bildschirm

eindringen kann.

● Das Gerät kann sich während des Ladevorgangs oder bei der Nutzung von Programmen mit hoher

Speicherauslastung erhitzen. Dies liegt am Hochleistungsbetrieb der CPU.

● Gerät der Klasse B (Geräte der Informationsverarbeitung und Kommunikation für die private

Nutzung): EMV-Gerät für die private Nutzung (Klasse B), hauptsächlich für die Nutzung in

Wohngebieten, geeignet für alle Bereiche.
Dieses Gerät kann Störungen verursachen und darf nicht mit Maschinen zur Lebenserhaltung

verwendet werden.

Ü bersicht des Geräts

1. DC-Ladeanschluss: Stromversorgung des PCs

2. USB-Port: Anschluss eines USB-Sticks oder einer externen Festplatte

3. HDMI: Verbindung mit einem TV-Gerät oder Monitor für ein größeres Anzeigebild

4. USB-Port: Anschluss eines USB-Sticks oder einer externen Festplatte

5. Kopfhörerbuchse: Anschluss von Kopfhörern

6. MicroSD-Kartenschlitz: Installation einer MicroSD-Karte

7. Betriebsanzeige: Anzeige leuchtet auf, wenn der PC eingeschaltet ist

8. Anzeige Großbuchstaben: Anzeige leuchtet bei Aktivierung der Großschreibung auf

9. Anzeige Zifferntastatur: Wenn die Anzeige aufleuchtet, können Sie die Zifferntastatur verwenden
10-11.Integriertes Mikrofon

12.Einschalttaste

13. Touchpad

PC einschalten

1. Drücken Sie die Betriebstas teauf der Tastatur zum Einschalten des PCs.

PC ausschalten

Klicken Sie unten links im Bildschirm auf das Windows-Icon (1.), das Betriebs-Icon (2) und
anschließendauf “Ausschalten” (3).

Erläuterung der Bildschirmanzeige

Icon-Menü

1. Klicken Sie unten rechts im Bildschirm auf das Menü-Icon
oder drücken Sie die Tasten“Windows + A”auf der Tastatur.

2. “Tablet-Modus”, “Verdrehsicherung”, “Wi-Fi” und andere Funktionen werden angezeigt.

Alle Anwendungen

1. Klicken Sie unten links im Bildschirm auf das Windows-Icon (1) und anschließend auf Alle
Anwendungen (2).

3. Auf dem Bildschirm werden alle Anwendungen angezeigt.

MicroSD-Kartenschlitz

MicroSD-Karten sind Wechselspeichergeräte, mit denen Sie mühelos Daten übertragen und die
Speicherkapazität Ihres PCs erweitern können.

Karte verwenden

1. Stecken Sie die MicroSD-Karte in den MicroSD-Kartenschlitz.

2. Mitteilung oben rechts

3. Klicken und tippen Sie auf “Ordner öffnen um Dateien anzuzeigen”.

4. Sie können nun Daten auf der MicroSD-Speicherkarte speichern, verschieben und löschen.

5. Drücken Sie nach dem Gebrauch auf die MicroSD-Karte; die Karte springt dann heraus.

Lautstärke einstellen

Die Lautstärke können Sie mit der entsprechenden Taste und über das Lautstärke-Icon unten rechts
im Bildschirm einstellen.

Einstellung über das Lautstärke-Icon

Klicken Sie auf das Lautstärke-Icon unten rechts im Bildschirm.

LCD-Helligkeit einstellen

※ Bei Verwendung des Netzteils ist der Bildschirm am hellsten und bei Batteriebetrieb wird der

Bildschirm abgedunkelt, um die Betriebsdauer der Batterie zu verlängern.

1. Ö ffnen Sie das Icon-Menü.

2. Klicken Sie auf das Helligkeits-Icon zum Einstellen der Helligkeit.

Schnurloses Netzwerk (Wi-Fi)

Wi-Fi kann verbunden werden, sofern sich in der Nähe schnurlose Netzwerke befinden.

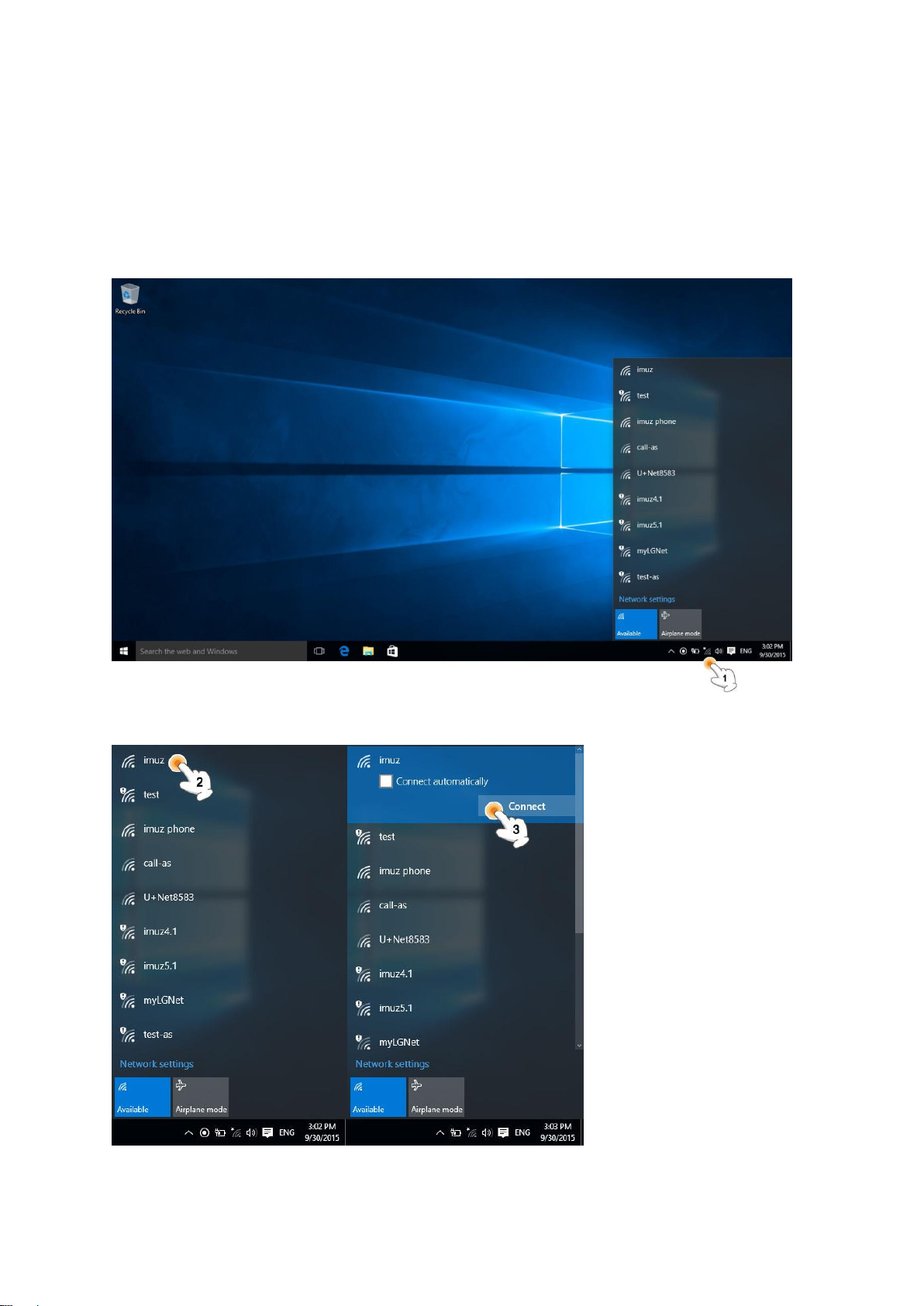

WLAN verbinden

1. Klicken Sie unten rechts im Bildschirm auf das Wi-Fi-Icon. Es werden alle verfügbaren Wi-Fi­Netzwerke angezeigt.

2. Klicken Sie auf das gewünschte Netzwerkin der Liste. 3. Klicken Sie auf Verbinden.

※Der Netzwerkcode ist vom Netzwerkmanager zu überprüfen.

Batterie

In diesem Abschnitt finden Sie Informationen zum Batteriebetrieb des Geräts (ohne Verwendung des
Netzteils).

Batterie aufladen

Schließen Sie das Ladegerät an den DC-Ladeanschluss am PC an.

Batteriekapazität überprüfen

1.Trennen Sie das Ladegerät vom PC und positionieren Sie den Cursor über dem Batterie­Icon unten rechts im

Bildschirm.

2. Oberhalb des Batterie-Icons wird die verbleibende Kapazität der Batterie angezeigt.

Hinweise zur Nutzungsdauer der Batterie
Die Batterie ist ein Gebrauchsgegenstand und bei langanhaltendem Gebrauch reduziert sich die

Nutzungsdauer.
Verringert sich die Nutzungsdauer bis auf die Hälfte der ursprünglichen Dauer zum Zeitpunkt des

Gerätekaufs, ersetzen Sie die Batterie.
Falls Sie die Batterie längere Zeit nicht verwenden, sollte immer eine Kapazität von 30-40%

beibehalten werden.
Halten Sie sich an die oben genannten Vorgaben, um die Nutzungsdauer der Batterie zu verlängern.

[Vorsicht]
Bei unsachgemäßer Aufladung der Batterie besteht Explosionsgefahr.

Entsorgen Sie Altbatterien gemäß den Herstellerangaben.

Technische Daten

OS

Windows10 home

CPU

Quad Core Intel Baytrail-T CR 1,33-1,8GHz

RAM

DDR3L2GB

Display

10.6" 1366*768 IPS

Multi-Touchscreen

Multi-Touchscreen

Integrierter Flash-Speicher

32 GB

Audio-Port

3,5ø

USB

2 x 5-polige USB-Ports (2.0 High-Speed)

HDMI

Ja

MicroSD

MicroSD-Karte

Lautsprecher

Frequenzbereich: 20Hz – 20k Hz, N/S: >90%

Kamera

0.3MPixels (Vorderseite)

Wi-Fi

802.11b/g/n

Bluetooth

4.0

Batterie

3,7V 5600mAh Lithium-Batterie

Stromversorgung

5V 2.5A 3.5ø DC-Anschluss

Abmessungen

278 x 185 x 20.8mm

Nähere Informationen finden Sie auf unserer Webseite

www.mpmaneurope.com
