Caractéristiques du produit
SE Window 8.1 avec Bing Écran mutlitactile 10,1 po LCD IPS Quad core DDR3L 1GB, eMMC 16GB Bluetooth 4.0 Caméra avant 2,0M, arrière 2.0M Wi-Fi G-sensor Compatible TV-OUT (1080p) Compatible hôte USB et OTG Micro SD (compatible SDHC) Enceintes externes
Précautions
• N'appuyez pas sur la surface de l'écran tactile avec un objet coupant. L'écran tactile peut être percé ou
bossé, et cela peut causer une panne ou un dysfonctionnement.
• Faites attention lors de l'utilisation, l'écran tactile et l'affichage peuvent être endommagés s'ils subissent des chocs externes ou des pressions.
En cas de dégâts externes ou de transformation, le client devra payer les frais de réparations même pendant la période de garantie.
• Ne faites pas subir de choc excessif et ne faites pas tomber l'appareil.
• Faites attention à l'utilisation à fort volume pendant une longue période. Cela peut provoquer des
troubles de l'audition.
• Ne démontez pas votre équipement à votre guise car cela annulera la garantie de service gratuite.
• L'équipement peut être endommagé ou des données peuvent être perdues si le câble de l'équipement
est déconnecté ou éteint pendant la mise à jour du micro-logiciel et le téléchargement ou le chargement de fichier.
• N’utilisez pas dans un environnement froid, humide ou poussiéreux. Cela pourrait causer des transformations externes ou une condensation de l'écran et un dysfonctionnement.
• Nous n'assumons aucune responsabilité pour la perte de données stockées dans l'équipement. Veuillez
utiliser l'équipement après avoir sauvegardé les fichiers importants.
• Veuillez éviter d'utiliser dans des environnements poussiéreux car de la poussière pourrait entrer dans
l'équipement ou dans l'écran.
• Il peut y avoir une certaine faiblesse pendant le chargement ou lors de l'utilisation d'un programme qui a une forte charge de travail du fait d'une utilisation à grande vitesse du CPU.
• Équipement de grade B (équipement de diffusion et communication pour utilisation résidentielle) :
Comme les équipements EMC pour utilisation résidentielle (catégorie B), le but principal est d'utiliser dans les zones résidentielles, utilisables dans toutes les zones.
Cet équipement a des risques d'interférences, ne peut pas supporter des services relatifs à la sécurité de la vie humaine.
Nom des pièces
1. Touche d’alimentation : Alimentation M/A
2. Entrée Jack écouteurs : Connecter des écouteur avec le PC
3. SORTIE TV : Connectez avec la TV, écran de sortie plus large sur le téléviseur
4. Fente Micro SD : Insérer la carte Micro SD dans le PC
5. Port micro USB : Connectez le câble Micro USB et alimentez le PC
6. Fente MIC : Micro intégré
7. Port de chargement CC : alimente le PC
8. Volume - : Diminution du volume du PC
9. Volume + : Augmentation du volume du PC
10. Caméra avant : Compatible pour la saisie vidéo et photo
11. Touche Accueil : Passe entre l'écran de démarrage et les applications / logiciels en c ours d'utilisation
12.Enceinte : Sortie sonore
13. Caméra arrière : Compatible avec la saisie vidéo et photo
Allumage du PC
1. Appuyez sur la touche d'alimentation et allumez le PC
Extinction du PC
1. Après avoir terminé d'utiliser le PC, le menu apparait sur l'écran si vous touchez le côté intérieur droit
2. Paramètres > Alimentation > Mise à jour et extinction
3. Éteindre le PC et mode de sortie
Après avoir déverrouillé l'écran, Alimentation > Extinction
Comprendre l’écran
Possibilité d'utiliser le nouvel écran de démarrage (Start) et l'écran du SE existant (bureau) sous Windows 8.1
Écran de démarrage
L'écran de démarrage (écran sans application) apparait après le démarrage du PC
1. Bureau : passe à l'écran du bureau
2. Écran de démarrage : É cran de démarrage Windows 8
3. Menu charme : Le menu charme apparait si vous le tirez depuis l'intérieur du côté droit vers le côté intérieur.
4. Utilisateur admin : L'utilisateur en cours d'utilisation
5. APPS : applications installées
6. Menu charme : Permet de chercher, partager, démarrer, appareils, régler les fonctions de paramètres
7. Caméra : Prise de photo ou de vidéos possibles avec la caméra
Bureau
Possibilité d'utiliser le mode bureau qui est le même qu'avec la version précédente de Windows 8.1
1. Écran de bureau : É cran de bureau Windows 8
2. Menu charme : Le menu charme apparait si vous le tirez depuis l'intérieur du côté droit vers le côté intérieur
3. Menu charme : Permet de chercher, partager, démarrer, appareils, régler les fonctions de paramètres
4. Commencer : Appuyer pour l'écran de démarrage
Utilisation du menu charme
Le menu charme apparait si vous le tirez depuis l'intérieur du côté droit vers le côté intérieur de l'écran. Ou le menu charme apparait si vous touchez en haut à droite de l'écran vers le coin inférieur.
Possibilité de chercher après le programme d'entrée et la liste de fichier dans la
recherche de charme
Peut connecter les différents fichiers et applications sur d'autres comptes
Bougez pour démarrer l'écran
Possibilité de diffuser des vidéos sur des caméras numériques ou des téléviseurs et
envoyer des fichiers sur l'appareil
Possibilité de régler le volume, l'alimentation et la fonction Wifi, et possibilité de vérifier le paramètre si vous utilisez les paramètres de charme pendant l'utilisation d'une application.
Changer les paramètres
Menu charme > Paramètres
Wifi Régler le Wifi et choisir le réseau
Régler le volume Régler le volume sur muet ou contrôler
É cran Contrôler la luminosité de l'écran
Notification Régler la durée de notification d'une application
Alimentation Éteindre le PC ou choisir les options d'alimentation
Clavier Charger des langues et les options du clavier
Utilisation de l'application
Qu’est-ce que l’application? Cela signifie un logiciel, et dans un sens large, c'est le logiciel utilisé sur un SE. Pour un fonctionnement plus pratique et une utilisation simplifiée pour l'utilisateur, elle prend en charge les applications basique de Windows 8.1.
Exécuter des applications
L'application est en cours d'exécution si vous touchez ou cliquez sur l'application dans l'écran de démarrage.
Fermer l'application
1. Cliquez légèrement en haut au milieu de l'écran avec le curseur de la souris, puis le pointeur prend la forme d'une main.
2. L'écran d'application devient plus petit lorsque vous le tirez directement, et l'application est fermée lorsque vous la tirez jusqu'en bas.
Utiliser des applications
La fonction ci-dessous est disponible d'utilisation avec la souris
Vérifier les applications en cours d'exécution
1. Les dernières applications en cours d'exécution apparaissent lorsque vous amenez la souris sur le côté gauche de l'écran
2. Dans cet état,abaissez le curseur, les applications apparaissent une par une
3. Vous pouvez ouvrir l'application si vous cliquez dessus ou si vous la tirez vers le centre de l'écran
L'application dans la liste peut être fermée avec un clic droit
Exécuter deux applications en même temps
1. Exécutez l'application de votre choix dans l'écran de démarrage
2. Le curseur de la souris devient une main lorsque vous l'amenez sur l'écran
3. L'écran peut être divisé et placé si vous cliquez sur la souris et déplacez du côté gauche ou droit de l'écran
4. Il y a une barre de partition au centre de l'écran et vous pouvez changer le ratio de répartition
L'application dans la liste peut être fermée avec un clic droit
Ajouter / Enlever l'application sur l'écran de démarrage
Tirez légèrement d'un coin du haut de l'écran vers le centre de l'écran de démarrage L'application installée apparait si vous touchez qui se situe dans le bas de l'écran
1. Faites un clic droit sur l'application de votre choix, alors vous verrez un menu en bas de l'écran
2. Touchez la broche pour démarrer ou désinstaller
L'application dans la liste peut être fermée avec un clic droit
Utiliser la boutique Windows
Permet de consulter les applications dans la boutique Windows si vous exécutez l'application boutique sur l'écran de démarrage Mais il vous faut un compte microsoft pour acheter l'application dans la boutique Windows Veuillez utiliser après avoir enregistré un compte Microsoft dans le menu charme
Paramètre de compte Microsoft
Un compte Microsoft permet la synchronisation en ligne des paramètres avec d'autres appareils sur lesquels est installé Windows 8.1 Permet de partager les fichiers ou les paramètres Il est nécessaire de créer un compte Microsoft pour télécharger ou acheter des applications
1. Exécutez les paramètres dans le menu charme > cliquez sur changer les paramètre de PC
2. Compte > Votre compte > connexion compte Microsoft
3. Enregistrez-vous
Nous ne pouvons pas résoudre un problème survenu lors de l'utilisation d'application achetées et installées depuis boutique Windows. Vous pouvez contacter le service client de l'application problématique dans la boutique.
Utilisation de l’écran tactile
Utilisation facile du PC avec l'écran tactile, pas besoin de clavier ou de souris L'explication d'utilisation de l'écran tactile n'est disponible que sur l'écran tactile Touchez l'écran avec le doigt. La surface du LCD sera endommagée ou rayée si vous utilisez des objets pointus pour toucher l'écran. Veuillez noter de ne pas toucher l'écran avec du métal pour éviter un dysfonctionnement du fait de matériaux conducteurs
Utilisation de l’écran tactile
Cette fonction est prise en charge par le modèle d'écran tactile Windows 8.1, seulement utilisable avec certaines applications Veuillez noter que les fonctions compatibles peuvent être différents types de fonctions en fonction des applications
Saisie de texte
Saisissez le texte avec le clavier et le panneau de saisie de la tablette Le système de saisie est différent en fonction des SE, et il possible que certains SE ne soient pas compatibles Le clavier du PC est pratique pour une utilisation sur une longue durée. Le système de saisie décrit ci-dessous avec l'illustration de saisie de texte sur le pavé de note
Utilisation du panneau de saisie sur tablette Le panneau de saisie sur tablette est le panneau de saisie image, supporté par Windows Ci-dessous est décrite l'utilisation de l'écran tactile et de l'écriture manuelle
1. Dans l'écran de démarrage, tirez légèrement d'un côté du haut de l'écran vers l'intérieur
Voir toutes les applications > touchez la tablette
2. Le curseur apparait lorsque vous touchez l'écran de la tablette avec le doigt
3. Dans l'écran du bureau, le panneau de saisie de tablette apparait lorsque vous touchez du côté droit de la barre des tâches.
Apprendre les mouvements basiques de l'écran tactile
Très facile d'utilisation une fois que vous avez appris les mouvements basiques
Saisie de texte avec l'écran tactile
Pression continue
(Fonction clic droit)
Idem avec la fonction de clic droit
Fait apparaitre des options de réglage
supplémentaire et des informations
Déplacez vers le haut et le bas,
la droite et la gauche
(Fonction défilement)
Déplacez vers le haut et le bas,
la droite et la gauche
Idem avec la fonction de
défilement
L'écran tactile a la même forme qu'un clavier normal, vous pouvez le toucher pour saisir du texte.
1. Touchez l'icône de l'écran tactile sur le panneau de saisie de la tablette
2. Touchez la touche de votre choix et saisissez le texte
Saisir du texte en mode écriture manuelle
Sur l'écran tactile, vous pouvez écrire et saisir du texte avec le panneau d'écriture manuelle Le mode d'écriture manuelle n'est pas compatible avec certaines langues
1. Touchez l'icône du mode d'écriture manuelle dans le panneau de saisie de la
tablette
2. Utilisez votre doigt pour écrire le texte en mode d'écriture manuelle dans le panneau de
saisie de l'écran tactile
3. Touchez Insérer et le texte est saisi sur l'écran
Fente carte micro SD
La fente carte Micro SD ne supporte que les cartes micro SD Micro SD est un type de disque amovible, permettant de transporter facilement des données et augmenter la capacité du PC
Utilisation de la carte
1. Insérez une carte Micro SD dans la Fente pour carte Micro SD.
2. Message dans le coin supérieur droit
Cliquez et touchez 'Ouvrir le dossier pour voir les fichiers' ( Si un message d'erreur apparait, cliquez sur la fenêtre du message > Si vous touchez 'Continuer sans chercher ', vous pouvez passer à l'étape 3 ci-dessous)
3. L'Explorateur Windows est en cours d'exécution sur l'écran du bureau. Vous pouvez
sauvegarder, déplacer, et effacer des données dans ce disque
4. Une fois l'utilisation terminée, appuyez sur la carte micro SD installée, une fois que la carte
est éjectée, prenez l'embout de la carte et sortez-la.
Connexion à la sortie TV
Vous pouvez apprécier l'écran haute définition et synchroniser le son lorsque vous regardez des vidéos en connexion avec la prise HDMI du téléviseur Après avoir connecté la prise HDMI du téléviseur, vous devez configurer l'écran et le son
1. Connectez le câble HDMI vers micro HDMI avec le port d'entrée HDMI du téléviseur
(Changez le mode d'entrée externe du téléviseur sur le mode HDMI lors de la connexion)
2. Menu charme > Appareils > Choisissez le 2e écran
Choisissez le mode d'affichage de votre choix
Régler le volume
Le réglage du volume est disponible avec le menu touche et charme > réglages . Régler le volume avec la touche
Appuyez sur la touche volume en haut du PC et réglez le volume
Régler le volume avec le menu charme
Menu charme > Réglages > Cliquez sur et réglez la barre de volume
Utiliser l'enregistreur Apprenez à utiliser l'enregistreur dans l'ordinateur avec le programme d'enregistrement
Windows
1. Connectez le microphone sur la prise microphone Ou utilisez le microphone intégré
2. Faites un clic droit sur l'icône de volume dans la zone de notification de la barre des
tâches, et choisissez « Appareils d'enregistrement »
3. Vérifiez si le microphone est réglé comme dispositif d'enregistrement basique ou non
S'il est coché, il est déjà réglé comme dispositif d'enregistrement basique Si non, faites un clic droit sur le microphone et réglez 'configurer par défaut'
4. Menu charme > clic droit pour démarrer et voir toutes les applications > cliquez
sur l'enregistreur sonore, touchez sur démarrer l'enregistrement et enregistrez le son
Régler la luminosité du LCD
Le réglage de luminosité maximum lors de l'utilisation, et le réglage sombre lors de la
veille permet d'augmenter la durée d'utilisation de la batterie
1. Menu charme > réglage > cliquez sur l'icône de l'écran
2. Réglez la barre de luminosité de l'écran
En cas de réduction de la luminosité de l'écran lorsque vous utilisez la batterie du pc et pas l'adaptateur, cela permet de diminuer la consommation de batterie
Réseau sans fil (Wi-Fi)
Vous pouvez simplement connecter sur le réseau sans fil si vous êtes à portée d'un réseau Wi­Fi

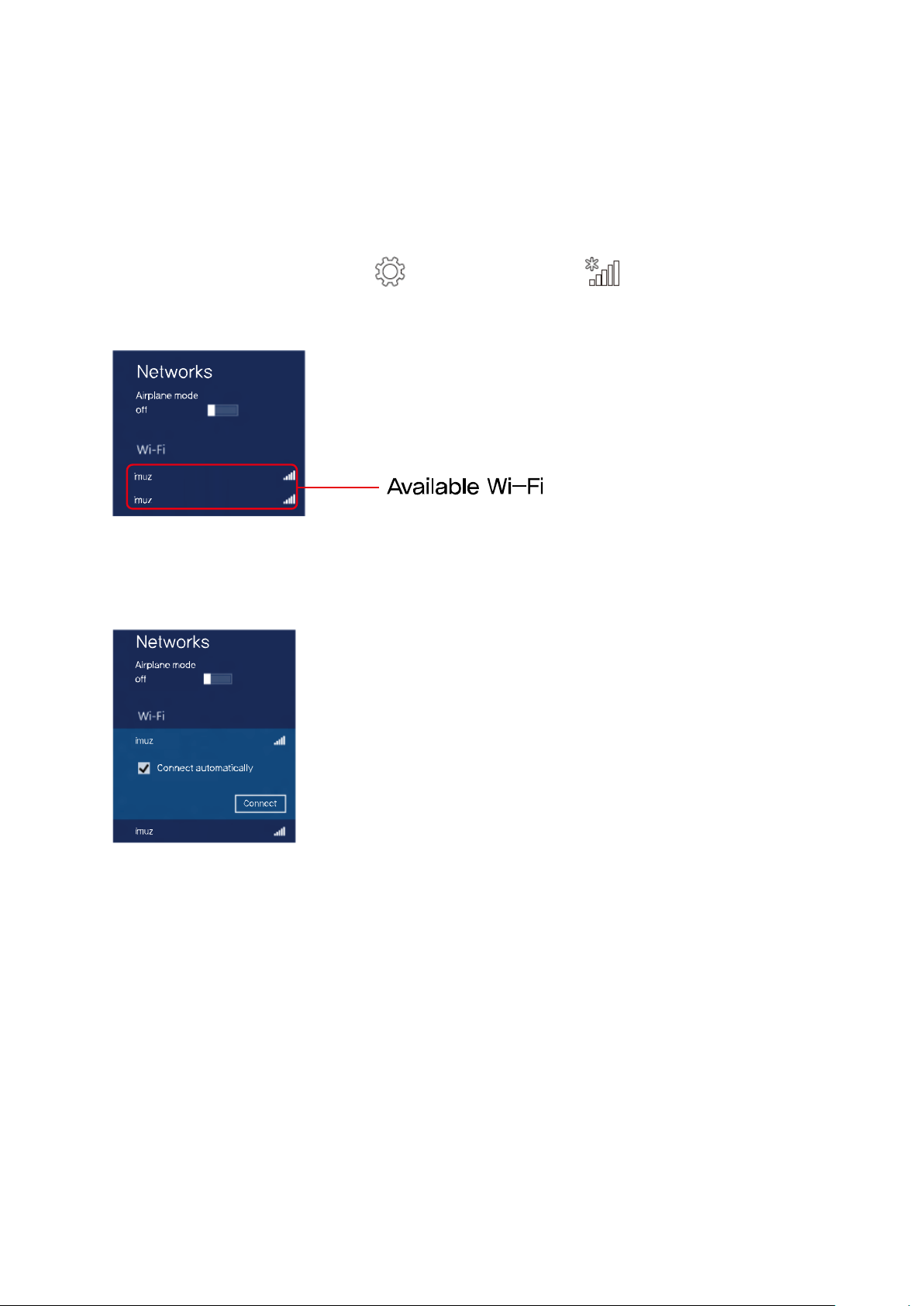

Connecter le LAN sans fil
1. Menu charme > Configuration > Cliquez sur Réseau et vous voyez tous les
réseaux disponible, un bouton de connexion apparait si vous choisissez le Wi-Fi de votre choix.
2. Cliquez sur connecter Si le Wi-Fi de votre choix est réglé avec une clé réseau, saisissez la
clé réseau et appuyez sur Suivant
Vous pouvez obtenir la clé réseau auprès de votre fournisseur d'accès
3. Une fois la connexion terminée, le Wi-Fi apparait comme connecté
Et vous pouvez utiliser le Wi-Fi

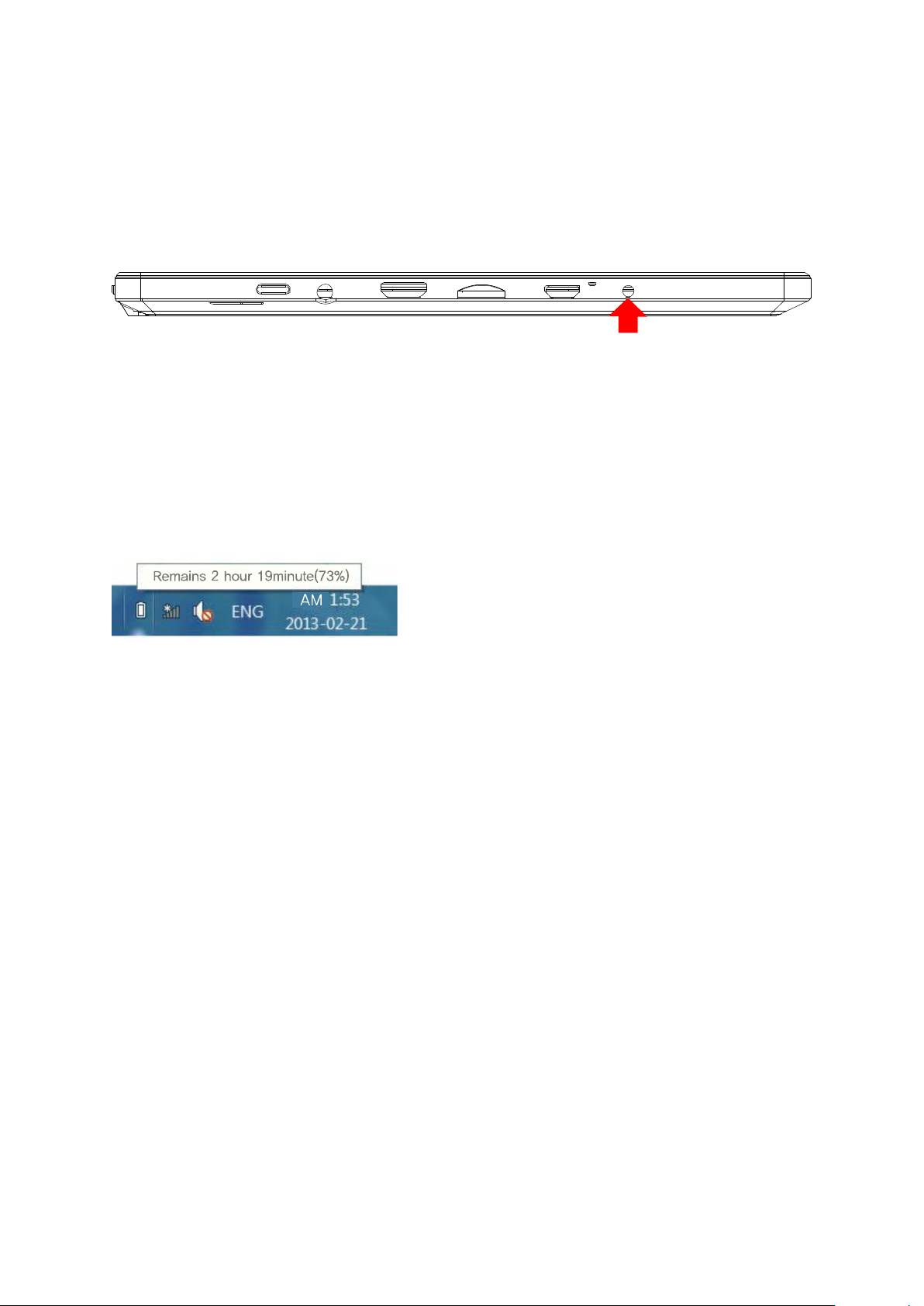

Batterie
Si vous utilisez le PC avec la batterie et non l'adaptateur, veuillez consulter cette description Charger la batterie Branchez le chargeur dans le port de chargement du PC
Vérifier l'utilisation de la batterie Permet de vérifier l'utilisation de la batterie
1. Vérifier sur la barre des tâches
Après avoir enlevé le chargeur du PC, amenez la souris sur l'icône de batterie du bureau, la batterie restante s'affiche.
Information sur la durée de batterie restante En tant que produit périssable, la durée d'utilisation de la batterie diminue si elle est utilisée
pendant longtemps. Si le nombre d'heure d'utilisation de la batterie diminue à moins de la moitié du nombre
d'heure d'utilisation lors de l'achat, veuillez remplacer la batterie Si la batterie n'est pas utilisée pendant une longue période, veuillez la conserver chargée à 30-
40% Vous pouvez augmenter la durée de batterie en respectant les instructions ci-dessus.
[Attention] Si vous ne chargez pas la batterie correctement, il y a un risque d'explosion Pour les batteries usées, veuillez les jeter conformément aux instructions de fournisseur
Clavier
TOUCHE
Directement
par
Composite
SHIFT
Composite FN
Composite
ALTGR
Muet F1
Volume -
F2
Volume +
F3
Démarrer / Pau
se
F4
Find F5
Shared
F6
device F7
setup F8
Nom des pièces
Description des fonctions des touches:
TOUCHE
Directement
par
Composite
SHIFT
Composite FN
Composite
ALTGR
HOME F9
END F10
PGUP
F11
PGON
F12
System lock
PrtScr
lns
Del
§
°
1 +
¦
2 "
@
3 *
#
4 ç
°
5 %
§
6 &
¬
7 /
|
8 (
¢
TOUCHE
Directement
par
Composite
SHIFT
Composite FN
Composite
ALTGR
9 )
0 =
' ?
´
^ `
~
e E
ü è
[
¨
! ]
$ £
}
ö é
ä à
Touch Switch
< >
Caractéristiques des gestes du pavé de suivi
1. Glissé à un doigt
2. clic à un doigt / deux do igts, double clic
3. Glissé à deux doigts
Opération de déplacement d u pointeur de la souris
Le clic à un doigt est la to uche droite, le clic à deux doigts est la touche droite, compatible avec la fonction de clic à un ou deux doigts et la fonction de verrouillag e par clic tiré.
Faites glisser deux doigts p our activer la fonction de b arre de défilement verticale gauche et droite
4. Glissé du côté droit vers l'intérieur
5. Glissé vers le bas depuis le haut de l'écran
6. Glissé vers l'intérieur dep uis le côté gauche
Affiche le super bouton de droite de l'ordinateur et la d ate et l'heure dans le coin i nférieur gauche de l'écran.
Depuis l'interrupteur d'applic ation sur l'interface du métr o, applicable uniquement su r les applications d'interface de la tablette, les applicatio ns du bureau n'ont pas ces fonctions
Reviens à la dernière applic ation. Applicable uniquemen t sur les applications d'inter face de la tablette, lorsque l a tablette n'ouvre pas le pr ogramme, le fonctionnement ne répond pas
Image des gestes compatibles win8/8.1 :
Spécifications
Système d’exploitation
Window 8.1 avec Bing
CPU
Quad core Intel baytrail-T CR 1.33~1.8GHz
RAM
DDR3L 1GB
Écran
Écran capacitatif multitactile 1280*800 10,1po IPS
Écran multitactile
Écran multitactile
Mémoire Flash intégrée
16 GB
Port audio
3,5ø
USB
Micro USB (2.0 haute vitesse) 1 * 5 broches
CONNECTEUR DE SORTIE T V
Sortie TV numérique Micro SD
Micro carte SD
Enceinte
Réponse en fréquence : 20Hz – 20k Hz, N/S : > 90%
Capteur de mouvement
Oui
Caméra
2M pixel (Avant), 2M pixel (Arrière)
Wi-Fi
802.11b/g/n
Bluetooth
4.0
Batterie
Batterie lithium 3,7V
Alimentation
Adaptateur 5V, 2A
Dimension
258 x 172 x 9,9mm
La société MPMAN déclare que cet appareil est conforme à la directive européenne 1999/5/CE dite "R&TTE" (Radio And Terminal Telecommunication Equipement)
Pour toute information, veuillez contacter :
JME SA Service Technique M. Michel 77 rue dodonée 1180 Bruxelles Belgique
Pour toutes questions :
MPMAN / JME SAService consommateur M. Cavell 77 rue dodonée 1180 Bruxelles Belgique
December 12, 2014
Pour plus d'informations, visitez notre site web
www.mpmaneurope.com
Loading...
