INSTRUKCJA OBSŁUGI

KUCHNIE GAZOWE Z PIEKARNIKIEM GAZOWYM

MPM-51-KGF-15,17,19,23,21,21/В i 25

KUCHNIE GAZOWE Z PIEKARNIKIEM ELEKTRYCZNYM

MPM-51-KGE-11, 11/B i 12, МРМ-51-KGM-26

PRZED PIERWSZYM UŻYCIEM ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI

WAŻNE INFORMACJE I PRZEPISY BEZPIECZEŃSTWA

Kuchnie spełniają wymogi nastepujących dyrektyw Unii Europejskiej:

- 2014/35/EU Niskie napięcia i dalsze aktualizacje;

- 2014/30/EU Kompatybilność elektromagnetyczna i dalsze aktualizacje;

- 2016/426/EU Gaz i dalsze aktualizacje;

 Niniejsze urządzenie ma być zainstalowane zgodnie z obowią-

zującymi przepisami i być użytkowane tylko w dobrze wentylo- wanych pomieszczeniach. Przeczytaj instrukcję przed zainstalowaniem i użytkowaniem.

 To urządzenie zostało zaprojektowane do użytkowania wewnątrz

pomieszczeń. W żadnych okolicznościach nie używaj tego urzą- dzenia na wolnym powietrzu.

 Kuchenka ma być użytkowana w warunkach domowych do przy-

gotowania i rozgrzewania jedzenia zgodnie z niniejszą instrukcją. Niezgodne z przeznaczeniem użytkowanie urządzenia, jak również użytkowanie przemysłowe, wykorzystanie kuchenki w biurach, zakładach usługowych, instytucjach opieki zdrowotnych i edukacji itp. nie jest przewidziane. Producent nie ponosi odpowiedzialności za uszkodzenie urządzenia w razie naruszenia tego punktu instrukcji.

 Niniejsza instrukcja dotyczy urządzenia klasy 1 (wolny montaż).  Usuń opakowanie, części opakowania (pakiety plastikowe, two-

rzywo sztuczne piankowe, spinacze metalowe) mogą stanowić potencjalne zagroż

enie dla dzieci, dlatego należy od razu wyrzu-

cić opakowanie lub schować je w niedostępnym miejscu.

 Przekonaj się, że Twoja kuchenka nie jest uszkodzona i jest w

pełni wyposażona. Jeśli masz jakiekolwiek wątpliwości, należy natychmiast skontaktować się ze sprzedawcą.

 Zabrania się wykorzystania przedłużaczy i łączników. Długość

kabla nie może przekraczać 1,5 m. Producent nie ponosi odpowiedzialności za zapalania się, powstałe w wyniku wykorzystania trójników i przedłużaczy, a także kabla przyłączeniowego, którego przekrój nie odpowiada poborowi mocy przez urządzenie. Przy montażu należy sprawdzić zgodność charakterystyk sieci i kuchenki. Niezbędne dane znajdują się w specjalnej tabeli na przedniej ściance kuchenki.

 Gniazdko i wtyczka muszą być

tego samego typu.

1470-GE.00.00.000-01PL ÐÝ

 Montaż kuchenki ma być realizowany przez wykwaliﬁ kowany

personel, zgodnie z zaleceniami Producenta i normami obowią- zującymi na terenie Twojego kraju. Nieprawidłowy montaż może doprowadzić do szkody dla ludzi, zwierząt lub Twojego mienia. W razie nieprawidłowego montażu Producent zrzeka się wszelkiej odpowiedzialności.

 Zawsze należy wyjmować wtyczkę z gniazdka lub wyłączać elek-

tryczność na Twojej tablicy przed myciem lub innymi operacjami w zakresie konserwacji kuchenki.

 Nie ciągnij kabla, aby wyjąć wtyczkę z gniazdka: jest to bardzo

niebezpieczne. Nie przeciskaj i nie naciągaj kabla sieciowego.

 Periodycznie sprawdzaj stan kabla elektrycznego, w razie wy-

krycia wad należy zamienić go na analogiczny.

 W razie uszkodzenia kabla zasilania jego wymiany, w celu unik-

nięcia zagrożenia, ma dokonywać producent, służba serwisowa lub analogiczny personel wykwaliﬁ kowany.

 Należy śledzić, aby otwory wentylacyjne i szczeliny w tylnej

ci kuchenki nie były przykryte, w przeciwnym razie po-

częś wstaje zagrożenie przekroczenia temperatury roboczej izolacji elektrycznej i zwarcia.

 Twoja kuchenka ma być używana wyłącznie do tego celu, do

którego została ona zaprojektowana. Jeżeli chcesz użyć kuchenki do innej pracy (na przykład do ogrzewania pomieszczenia), robisz to na własne ryzyko. Producent nie ponosi odpowiedzialności za usterki spowodowane niewłaściwym lub nieracjonalnym użytkowaniem.

 Nie dotykaj kuchenki, jeżeli masz mokre lub wilgotne ręce czy

nogi, nie używaj urządzenia boso.

 Zgodnie z ogólnymi przepisami Państwowej Straży Pożarnej nie

pozostawiaj kuchenki bez opieki.

 UWAGA! Jeżeli powierzchnia elektrycznej płytki grzejnej

pękła, należy odłączyć urządzenie od sieci, aby zapobiec porażeniu prądem! Uszkodzonej płytki grzejnej nie da się wymienić!

 Nie pozwalaj dzieciom i osobom nie zapoznanym z niniejszą

instrukcj

ą używać kuchenki podczas Twojej nieobecności.

 Ostrzeżenie dla piekarników elektrycznych: w toku funkcjo-

nowania grilla lub piekarnika dostępne części piekarnika mogą silnie się nagrzać. Nie pozwalaj dzieciom zbliżać się

do kuchenki. Aby uniknąć przegrzania drzwiczek piekarnika zaleca się ustawienie temperatury termoregulatora grilla elektrycznego do 2000С.

 Urządzenie nie jest przeznaczone do użytkowania przez osoby

(w tym dzieci) o ograniczonej sprawności ﬁ zycznej, ograniczo- nych zdolnościach umysłowych i psychicznych lub braku doświadczenia lub wiedzy, jeżeli nie są one kontrolowane lub nie są przeszkolone w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

 Dzieci muszą znajdować się pod opieką w celu niedopuszczenia

do zabawy urządzeniem.

 Urządzenie silnie grzeje się przy użyciu. Należy unikać dotykania

elementów grzewczych wewnątrz piekarnika.

 Uwaga! Dostępne części mogą się nagrzewać podczas pra-

cy. Nie pozwalaj dzieciom znajdować się w ich pobliżu.

 Zabrania się zmiana konstrukcji kuchenki i ingerencja osób

trzecich nie upoważnionych przez Producenta do naprawy gwarancyjnej.

 Przy wykorzystaniu ma

łych kuchennych urządzeń elektrycznych w pobliżu kuchenki należy śledzić, aby ich kable zasilania nie dotykały gorących części urządzenia.

 Odłącz kuchenkę od sieci, kiedy odjeżdżasz na dłuższy czas.

Odłącz doprowadzanie gazu.

 Nie używaj płynów łatwopalnych (alkoholu, benzyny itp.) w po-

bliżu funkcjonującego urządzenia.

 Nie należy umieszczać na kuchence naczyń z nierównym lub

zniekształconym dnem. Staraj się umieszczać naczynia w taki sposób, aby uchwyty się nie przegrzewały i żeby nie było możliwości wywrócenia naczyń przez przypadkowe zahaczenie uchwytów.

 Jeżeli kuchenka nie jest używana, należy upewnić

się, że po-

krętła na panelu znajdują się w pozycji zamkniętej.

 Trzymaj dzieci z dala od kuchenki podczas korzystania z piekar-

nika. Części kuchenki po wyłączeniu przez długi czas pozostają gorące. Należy zachowywać ostrożność, nie dotykaj kuchenki: poczekaj, aż całkowicie wystygnie.

 UWAGA! Używanie urządzenia do gotowania na gazie prowa-

dzi do wzrostu temperatury, tworzenia się wilgoci i produktów spalania w pomieszczeniu, w którym jest zainstalowany.

1470-GE.00.00.000-01PL ÐÝ

Dlatego w kuchni należy zapewnić wystarczającą wentylację, szczególnie podczas użytkowania urządzenia: otwory wentylacji naturalnej muszą być otwarte lub zainstalować mechaniczne urządzenie wentylacyjne (wyciąg mechaniczny).

 Jeżeli urządzenie jest używane intensywnie i stale, może być

wymagana dodatkowa wentylacja, na przykład otwarcie okna i skuteczne przewietrzenie lub zwiększenie mocy mechanicznego

urządzenia wentylacyjnego.

 UWAGA! To urządzenie jest przeznaczone wyłącznie do go-

towania. Urządzenia nie wolno używać do innych celów, na przykład do ogrzewania pomieszczenia.

 OSTRZEŻENIE. Przyrząd i jego części są nagrzewane pod-

czas eksploatacji. Konieczne jest unikanie dotykania nagrzanych elementów w każdy możliwy sposób. Dzieci w wieku poniżej 8 lat nie powinny mieć dostępu do przyrządu.

 Przyrząd nie wolno instalować za drzwiami dekoracyjnymi,

aby uniknąć

przegrzania.

 OSTRZEŻENIE: Gotowanie na palniku bez nadzoru persone-

lu obsługującego przy użyciu oleju lub tłuszczu może być niebezpieczne i spowodować pożar.

 NIGDY nie próbuj gasić ognia wodą. Wyłącz przyrząd, a

następnie przykryj płomień pokrywą lub kocem przeciwpożarowym.

 OSTRZEŻENIE: Proces gotowania nie powinien odbywać się

bez nadzoru. Podczas krótkiego procesu gotowania ustanawia się ciągłe spostrzeżenie.

 OSTRZEŻENIE: Ryzyko powstania pożaru, nie przechowuj

przedmiotów na powierzchniach do gotowania.

 Ostrzeżenie:

 Nigdy nie umieszczaj gorących naczyń i materiałów łatwo-

palnych w przedziale gospodarczym.

 Nigdy nie zostawiaj włączonych palników gazowych pustymi lub z nieużywanymi naczyniami, ponieważ naczynia szybko się nagrzewają, co może spowodować uszkodzenie urządzenia.

 W niektórych modelach, powierzchnia kuchenki przykrywa się szklaną pokrywą. Aby uniknąć pękania szkła, zabronione jest:

- zapalanie palników, włączenie płytek grzejnych przy opuszczonej pokrywie,

- opuszczanie pokrywy przy włączonych lub jeszcze nie wystygłych palnikach, płytkach grzejnych.

 Przed otworzeniem pokrywy należy usunąć z niej zanieczysz-

czenia cieczowe.

 Przed opuszczeniem pokrywy elementy grzewcze płyty muszą

wystygnąć.

 Podczas korzystania z kuchenki (nagrywanie palników stołowych

lub piekarnika / grilla) należy trzymać szklaną pokrywę w pozycji otwartej.

 Korzystanie z kuchenki gazowej wymaga stałego dopływu powie-

trza. Przy montażu kuchenki należy ściśle przestrzegać instrukcji podanych w paragraﬁ e „Instrukcja montażu” niniejszej Instrukcji.

 W przypadku powstania sytuacji nietypowej, wyłącz kuchenkę

z sieci, skontaktuj się z pogotowiem gazowym w miejscu zamieszkania.



UWAGA! W celu zapobiegania przewróceniu się urządzenia mają być zamontowane środki do zwiększenia stabilności. Zobacz instrukcję montażu.

 OSTRZEŻENIE. Dozwolone jest stosowanie wyłącznie urzą-

dzeń zabezpieczających palnika, opracowanych przez producenta tego przyrządu gospodarstwa domowego lub określonych przez jego producenta w instrukcji eksploatacji, w zależności od okoliczności, lub użycie urządzeń zabezpieczających przewidzianych na palniku. Używanie innych urządzeń może powodować wypadki.

 Jeśli postanowiłeś, że kuchenka już nie nadaje się do użytku, za-

pewnij, aby nie nadawała się do użytku: odłącz od sieci, odetnij kabel zasilający, usuń potencjalnie niebezpieczne elementy (jest to szczególnie ważne dla bezpiecze

ństwa dzieci, które mogą ba-

wić się z niewykorzystywanymi lub wyrzuconymi urządzeniami).

 Uwaga! W celu zapewnienia skutecznej i bezpiecznej pracy

urządzenia stanowczo zalecamy:

 nie korzystać z usług osób nie autoryzowanych przez

producenta;

1470-GE.00.00.000-01PL ÐÝ

 przy naprawie wymagać wykorzystania oryginalnych części zapasowych.

 Nie należy używać gruboziarnistych ściernych środków czysz-

czących lub ostrich przedmiotów metalowych do czyszczenia szkła drzwiczek (piekarnika), ponieważ mogą one zarysować powierzchnię i spowodować uszkodzenie szkła.

 Zabrania się czyszczenia piekarnika parą.

 Z otwartych drzwiczek przyrządu może wydostać się gorąca

para. Ostrożnie otwieraj drzwiczki przyrządu.

 Podczas używania wody w piekarniku mogą tworzyć się gorące

pary wodne. Nie wolno nalewać wody do gorącego piekarnika.

 Naczynia i akcesoria w nagrzanym piekarniku są bardzo gorące.

Aby je wydostać, zawsze używaj łapki do garnków.

 Zabronione jest uż

ywanie otwartego ognia do sprawdzania wy-

cieków gazu.

 Zabronione jest rozgrzanie lakierów, farb i innych przedmiotów

chemii gospodarczej na otwartym ogniu.

 Nigdy nie umieszczaj pustego naczynia na palniku działającym.  Pary alkoholu mogą wybuchnąć w gorącym piekarniku. Nie wol-

no gotować dania w których wykorzystują się napoje o wysokiej zawartości alkoholu. Dodawaj do dań tylko niewielką ilość napojów o wysokiej zawartości alkoholu. Ostrożnie otwieraj drzwiczki piekarnika.

 Nie wyściełaj piekarnika folią aluminiową, nie umieszczaj brytwa-

nek i innych naczyń na dnie komory. Przeszkadza to cyrkulacji powietrza, prawidłowemu gotowaniu jedzenia i może uszkodzić emalię piekarnika.

 Jeśli wyczujesz zapach gazu w pomieszczeniu:

- zamknij dostęp gazu za pomocą zaworu na pionowym prze-

wodzie gazowym lub cylindrze;

- ugaś wszelki ogień, w tym wyroby tytoniowe;

- nie włączaj ani nie wyłączaj urządzeń elektrycznych i oświe-

tlenia;

- dobrze przewietrz pomieszczenie (otwórz okna);

- natychmiast skontaktuj się z centrum serwisowym lub przed-

biorstwem dostarczającym gaz.

się

 Używaj papieru do pieczenia o odpowiednim rozmiarze, nie

powinien wystawać poza krawędzie akcesoriów. Ze względu na przepływ powietrza do piekarnika po otwarciu drzwiczek, papier

do pieczenia może podnieść się, dotknąć elementu grzejnego i się zająć.

 Nie instaluj przyrządu w pobliżu potężnych źródeł ciepła, takich

jak piece na paliwie stałym, ponieważ wysokie temperatury mogą uszkodzić przyrząd.

 Nie wolno suszyć prania nad przyrządem.

INSTRUKCJA MONTAŻU

MONTAŻ

Ten rozdział zawiera instrukcje w zakresie montażu i konserwacji kuchenki i jest przeznaczony dla wykwaliﬁ kowanych specjalistów w zakresie montażu, którzy montują kuchenkę.

Przed przystąpieniem do jakichkolwiek prac w zakresie ustawienia i konserwacji, należy odłączyć kuchenkę od zasilania.

LOKALIZACJA

 Pomieszczenie kuchenne ma być suche i dobrze wentylowane, mieć sprawną wentylację

zgodnie z obowiązującymi zasadami i przepisami.

 Pomieszczenie musi mieć system wentylacji, usuwający produkty spalania powstające

z pracy kuchenki. Może to być okap lub wentylator, który automatycznie włącza się przy pracy okapu rys.1.

 W celu całkowitego spalania gazu dopływ świeżego powietrza w pomieszczeniu powin-

ny wynosić co najmniej 2 m wpływać bezpośrednio od zewnątrz przez kanał o średnicy nie mniej niż 100 mm2, rys 2 lub z sąsiednich pomieszczeń wyposażonych w kanały wentylacyjne prowadzące na zewnątrz, rys 3.

/godz. na jeden kilowat mocy palników. Powietrze może

otwór

napływowy

Rys.1 Bezpośredni kaptur Rys.2 Przykład zapewnia-

jąc dopływ powietrza

pokój

przylegający

luki między drzwiami a

progiem dla swobodny

pokój wymagający

wentylacji

Rys.3 Zapewnienie

dopływ powietrza

1470-GE.00.00.000-01PL ÐÝ

MONTAŻ KUCHENKI

 Jeśli kuchenka pracuje przez dłuższy czas, potrzebna jest dodatkowa wentylacja:

otwarte okno lub klimatyzacja.

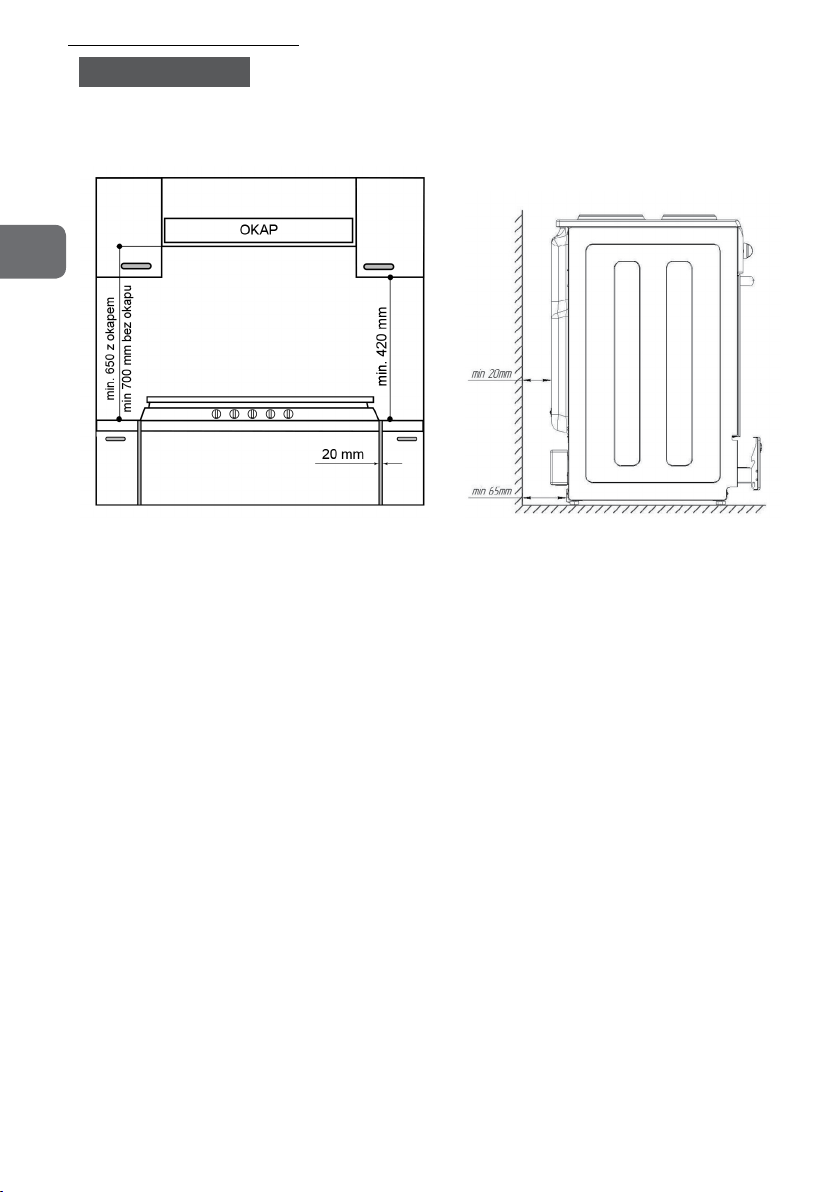

 Umieszczenie kuchenki pomiędzy meblami jest podane na rys. 4.

Rys.4

 Kuchenka może być zabudowana tylko do wysokości powierzchni roboczej mebli, czyli

tylko do wysokości ok. 850 mm od podłogi.

 Przylegające płaszczyzny mebli muszą być odporne na działanie ciepła, zdolne do

wytrzymania temperatury 100-120°C.

 Odległość od mebli do ścian bocznych kuchenki powinna wynosić co najmniej 20 mm,

jeżeli nie ma pewności w odporności mebli na działanie ciepła.  Odległość od kratki kuchenki do okapu musi wynosić 650-700 mm (zob. instrukcję do okapu).  Minimalna odległość od kuchenki do mebli kuchennych zrobionych z materiałów łatwo-

palnych – co najmniej 700 mm.  Minimalna odległość od kuchenki do mebli, których wysokość jest większa od wysokości

kuchenki – co najmniej 200 mm.  Kuchenka powinna być zainstalowana na stabilnej i równej podłodze, bez stosowania

podpór. Do wyrównania kuchenki w płaszczyźnie poziomej służą stopki regulacyjne.  Jeśli kuchenka ma kratkę gazową, podczas instalacji między meblami według ﬁ g. 4,

płyta musi zostać wysunięta z mebli o 30-40 mm, aby uniknąć przegrzania mebli.

Aby zapobiec przegrzaniu tylnej ściany mebli, zaleca się przykleić ograniczniki odległości za pomocą dwustronnej taśmy klejącej do punktów mocowania z tyłu płyty, zgodnie ze schematem (ograniczniki są zawarte w zestawie, a nie we wszystkich wersjach). Instalacja zaczepu zapewni zagwarantowany prześwit pomiędzy tyłem płyty a meblami.

1. Оgraniczniki odległości

2. Miejsce montażu

WSPORNIK PRZECIW PRZEWRACANIU SIĘ (DO KUCHENEK Z PIEKARNIKIEM ELEKTRYCZNYM)

W celu zapewnienia dodatkowego bezpieczeństwa, aby kuchenka się nie przewróciła, należy przymocować ją do podłogi pomieszczenia za pomocą wspornika zabezpieczającego (jest dostarczany wraz z kuchenkami bez automatyki bezpieczeństwa). Procedura montażu wspornika:

Wspornik (środek zwiększający wytrzymałość)

UWAGA! W celu zapobiegania przewroceniu się urządzenia mają być zamontowane środki do zwiększenia stabilności. Zobacz instrukcję montażu.

- należy ustawić kuchenkę w miejscu pracy, oznaczyć na podłodze linię przedniej ścianki i wymiary pod względem szerokości, jak podano na rys. 5

- odstawić kuchenkę w bok, poznaczyć i dokładnie przeprowadzić oś średnią, na której odłożyć odcinek 477 mm

- używając wspornika zaznaczyć na podłodze miejsce pod otwór montażowy

- jeśli podłoga jest drewniana, wywiercić otwór o średnicy 3 mm. W innych przypadkach dokonać mocowanie za pomocą samogwintującej śruby i kołka o odpowiedniej średnicy (nie są dostarczane z kuchenką)

1470-GE.00.00.000-01PL ÐÝ

- ustawić wspornik i zamocować go śrubą

- ustawić kuchenkę w miejscu pracy, wsuwając ją do oporu.

Rys.5

PODŁĄCZENIE KUCHENKI DO GAZOCIĄGU:

UWAGA! Przed podłączeniem należy sprawdzić, czy lokalne warunki przyłączenia (typ gazu i ciśnienie gazu) są zgodne z konﬁ guracją urządzenia, której parametry są po- dane na tabliczce znamionowej, która znajduje się na ściance bocznej kuchenki i jest widoczna, gdy drzwiczki są otwarte, a także na ostatniej stronie niniejszej instrukcji.

Kuchenka może być podłączana do sieci gazowej wyłącznie przez specjalistę, który posiada odpowiednie uprawnienia. Podczas podłączania kuchenki zawór gazowy musi być zamknięty.

Należy stosować węże gazowe, rury, uszczelki, i inne części odpowiadające normie krajowej. Dla wszystkich typów rzeźby użyteczna długość rzeźby powinna być zgodna z wartościami podanymi w EN 10226-1:2004 lub EN 10226-2:2005.

 W celu podłączenie do gazociągu kuchenka ma gwint G1/2” i jest wyposażona w

uszczelki i ﬁ ltr (siatka). Filtr (siatka) znajduje się pomiędzy uszczelkami. Podłączenie od-

bywa się za pomocą rur i dodatkowych elementów odpowiadających normom krajowym.  Długość rury gazowej do podłączenia nie może przekraczać 2000 mm  Przy podłączeniu kuchenki do butli ze skroplonym gazem należy wyregulować jego

ciśnienie zgodnie z obowiązującymi przepisami bezpieczeństwa.

UWAGA! Dla bezpiecznej eksploatacji urządzenia, upewnij się, że ciśnienie gazu i konﬁ guracja kuchenki odpowiada danym wymienionym w tabliczce znamionowej.

Podłączenie za pomocą węża gazowego jest realizowane za pomocą króćca

- Ø 8 mm – dla gazu skroplonego

- Ø 13 mm – dla gazu ziemnego

W tym przypadku mają być przestrzegane poniższe wymagania:

- Na całej swojej długości wąż nie może dotykać części płyty, których temperatura

przekracza 500 °C

- Długość węża nie może przekraczać 1500 mm

- Wąż nie może być rozciągnięty lub poskręcany, mieć wygięcia i pęknięcia

- Wąż nie może być niczym przyciskany i dotykać części ruchomych i przedmiotów

o ostrich brzegach

- Wąż na całej długości ma być dostępny do przeglądu i kontroli stanu

 Wąż i dodatkowe części przyłączeniowe mają odpowiadać lokalnym normom  Należy sprawdzić szczelność osadzenia węża z obu stron i zamocować go za pomocą

zacisków. Jeżeli chociażby jeden z tych warunków nie może być zapewniony, należy stosować elastyczne rury metalowe.

 Po podłączeniu należy sprawdzić szczelność wszystkich połączeń z wykorzystaniem

roztworu mydlanego. Zabrania się stosowania do sprawdzenia szczelności otwartego ognia.

UWAGA! To urządzenie nie jest podłączane do kanału odprowadzania odpadów gazowych. Ma ono być zamontowane i przyłączone zgodnie z obowiązującymi przepisami w zakresie montażu. Należy zwrócić szczególną uwagę na odpowiednie środki w zakresie wentylacji.

KONFIGUROWANIE KUCHENKI DLA RÓŻNYCH TYPÓW GAZU

Konﬁ gurowanie kuchenki dla różnych typów gazu może być wykonane wyłącznie przez specjalistę, który posiada odpowiednie uprawnienia.

 Po ustawieniu przyrządu dla innego rodzaju gazu, informacja o nowym ustawieniu po-

winna zostać napisana przez specjalistę na tabliczce danych technicznych, przy pomocy

znaku



 Informacje o poprzednim ustawieniu przyrządu należy przekreślić.  Aby przygotować kuchenkę do pracy z innym typem gazu, należy wymienić dysze pal-

ników płyty i piekarnika, uregulować pozycję „mały płomień” kurków gazowych.

 wymiana dyszy palnika płyty rys. 6

a. usuń kratkę płyty, pokrywy i rozdzielacze palników b. za pomocą klucza czołowego S7 wymień dysze zgodnie z tabelą 1 „Charaktery-

w linii z odpowiednim rodzajem gazu.

styki palników i dyszy”, zob. rys. 6

Rys. 6 Rys. 7

 regulowanie minimalnego płomienia palników płyty

a. usuń tuleje i pokrętła kurków – należy uważać, aby ich nie uszkodzić; b. przez otwór w panelu sterowania przekręć śrubę regulacyjną kurka (znajduje się

obok, zob. rys. 7) zgodnie z kierunkiem wskazówek zegara do oporu;

c. zamontuj wszystkie części kuchenki w odwrotnej kolejności; d. zapal palnik płyty, ustaw pokrętło kurka w pozycji „mały płomień”; e. płomień ma być mały, ale stały, bez przeskakiwania; f. przy szybkim przekręceniu kurka od maksymalnej wartości do minimalnej płomień

nie może zgasnąć.

 wymiana dyszy palnika piekarnika (dla kuchenek z piekarnikiem gazowym).

1470-GE.00.00.000-01PL ÐÝ

a. odłącz urządzenie od sieci; b. usuń tylną obudowę przez wykręcenie śrub samogwintujących; c. wykręć śrubę samogwintującą mocującą korpus dyszy; d. ostrożnie wyjmij gazociąg palnika piekarnika z tylnej ścianki, odsuń go na bok

do siebie na odległość 150-200 mm, nie naruszając połączenia nakrętka-korpus

dyszy i nakrętka- -kurek gazowy; e. za pomocą klucza S7 wymień dyszę w korpusie dyszy; f. zamontuj wszystkie części w odwrotnej kolejności.

 regulowanie minimalnego płomienia palników piekarnika

a. usuń tuleje i pokrętła kurków – należy uważać, aby ich nie uszkodzić; b. przez otwór w panelu sterowania przekręć śrubę regulacyjną kurka (znajduje się

obok, zob. rys. 7) zgodnie z kierunkiem wskazówek zegara do oporu; c. zamontuj wszystkie części w odwrotnej kolejności; d. zapal palnik piekarnika i zatrzymaj maksymalny płomień co najmniej na 10 minut,

potem ustaw pokrętło w pozycji „mały płomień”; e. płomień ma być mały, ale stały, bez przeskakiwania; f. przy szybkim przekręceniu kurka od maksymalnej wartości do minimalnej i przy

gwałtownym otwieraniu i zamykaniu drzwiczek piekarnika płomień nie może zga-

snąć.

 wymiana dyszy palnika grilla gazowego (dla kuchenek z grillem gazowym).

a. odłączyć urządzenie od sieci zasilania; b. zdjąć tylną pokrywę wykręcając wkręty; c. odkręcić wkręt mocujący korpus dyszy; d. ostrożnie wyjąć rurkę gazową palnika grilla gazowego (znajduje się w górnej czę-

ści) z tylnej ściany, odciągnąć na bok na siebie na 150-200 mm, nie naruszając

połączenia nakrętka-korpus dyszy i nakrętka-zawór gazowy; e. użyć klucza S7 do wymiany dyszy w korpusie dyszy; f. ponownie zmontować wszystkie części w odwrotnej kolejności.

Po podłączeniu należy sprawdzić szczelność wszystkich połączeń z wykorzystaniem roztworu mydlanego. Zabrania się stosowania do sprawdzenia szczelności otwartego ognia.

Prawidłowo uregulowane palniki mają płomień o jasnobłękitnej barwie ze ściśle określonym wewnętrznym stożkiem.

Podłączenie kuchenki gazowo-elektrycznej do sieci elektrycznej.

 Kuchenka jest podłączana do sieci elektrycznej ze zmiennym prądem jednofazowym

(220-240 V ~ 50 Hz) i jest wyposażona w przewód zasilania 3х1,5 mm2(3х1,0 mm2)

z jednolitą wtyczką obwodową.  Moc znamionowa urządzeń elektrycznych – max 3,1 kW.  Przed podłączeniem upewnij się w sprawności przewodu zasilania, gniazdka.  Sprawdź, czy sieć elektryczna wytrzyma obciążenie kuchenki, czy w domu występuje

niezawodny system uziemienia.  Praca kuchenki bez uziemienia jest bezwzględnie zakazana.  Gniazdko ma znajdować się w łatwo dostępnym miejscu na odległości max 1,5 m od

kuchenki.  Gniazdko nie może znajdować się na kuchenką.  Nigdy nie można stosować przedłużaczy, łączników, gniazdek podwójnych i większych

gniazdek, które mogą zostać przyczyn

Podłączenie kuchenki gazowej z elementami elektrycznymi (podświetlenie, zapłon elektryczny) i uziemieniem do sieci elektrycznej.

ą przegrzania i zapalania się.

 Kuchenka jest podłączana do sieci elektrycznej ze zmiennym prądem jednofazowym

(220-240 V ~ 50 Hz) i jest wyposażona w przewód zasilania 3х0,75 mm2(3х0,5 mm2)

z jednolitą wtyczką obwodową.  Moc znamionowa urządzeń elektrycznych – max 17 W.  Przed podłączeniem upewnij się w sprawności przewodu zasilania, gniazdka.  Sprawdź, czy sieć elektryczna wytrzyma obciążenie kuchenki, czy w domu występuje

niezawodny system uziemienia.  Praca kuchenki bez uziemienia jest bezwzględnie zakazana.  Gniazdko ma znajdować się w łatwo dostępnym miejscu na odległości max 1,5 m od

kuchenki.  Gniazdko nie może znajdować się na kuchenką.  Nigdy nie można stosować przedłużaczy, łączników, gniazdek podwójnych i większych

gniazdek, które mogą zostać przyczyn

Producent nie ponosi odpowiedzialności za szkody na zdrowiu i majątku, jeżeli zostały one spowodowane przez nieprawidłowe przyłączenie kuchenki.

Po podłączeniu do gazociągu, sieci elektrycznej, specjalista ds. montażu ma sprawdzić pracę wszystkich palników gazowych i urządzeń elektrycznych, w które jest wyposażona kuchenka i wystawić konsumentowi świadectwo podłączenia kuchenki gazowej oraz zapoznać go z jej obsługą.

Płomień palników powinien być stabilny, bez przeskakiwania i żółtych języków.

ą przegrzania i zapalania się.

CHARAKTERYSTYKI TECHNICZNE

Liczba palników płyty, szt.

Gazowych ................................................................................................................ 3 lub 4

Elektrycznych ...................................................................................................... 1 lub brak

Moc znamionowa pobierana

piekarnika elektrycznego, kW ........................................................................................max 1,8

w tym:

– górnego elementu grzejnego ......................................................................................0,7

– elementu grzejnego grilla ............................................................................................1,4

– dolnego elementu grzejnego .......................................................................................1,1

Znamionowy pobór mocy

piekarnika elektrycznego z konwekcją, kW ..................................................................... max 2,1

w tym:

– górnego elementu grzejnego, kW ................................................................................0,7

– grilla z elementem grzejnym, kW .................................................................................1,4

– dolnego elementu grzejnego, kW .................................................................................1,1

– elementu grzejnego kołowego, kW .............................................................................. 2,0

– wentylatora, W ..........................................................................................................20-30

– silnik-reduktora rożna, W .............................................................................................5-6

Moc znamionowa pobierana elektrycznej płytki grzejnej, kW ............................................... 1,0

Moc znamionowa pobierana podświetlania piekarnika, W .....................................................15

Moc znamionowa pobierana zapłonu elektrycznego, W ...........................................................2

Napięcie znamionowe, V ............................................................................................... 220-240

Moc znamionowa pobierana elektryczna kuchenki, kW ................................................ max 3,1

Pojemność użyteczna piekarnika, dm3, min ................................................................... 52 (48)

Wymiary gabarytowe, mm:

1470-GE.00.00.000-01PL ÐÝ

– wysokość .................................................................................................................... 850

– szerokość ................................................................................................................... 500

– głębokość ................................................................................................................... 540

Maksymalna znamionowa gazowa moc cieplna, kW ...................................................9,1 (9,0*)

Minimalna znamionowa gazowa moc cieplna, kW ................................................................6,6

Dla gazu skroplonego G30 maksymalny znamionowy przepływ gazu, g/godz. ... 661,5(654,2*)

Dla gazu skroplonego G30 minimalny znamionowy przepływ gazu, g/godz. ................... 370,7

Dla gazu skroplonego G31 maksymalny znamionowy przepływ gazu, g/godz. ... 649,6(642,5*)

Dla gazu skroplonego G31 minimalny znamionowy przepływ gazu, g/godz. ................... 364,1

Gaz testowy (na sucho) o wysokiej wartości cieplnej

G31 P.C.S.=50,37 MJ/kg

G30 P.C.S.=49,47 MJ/kg

G20 P.C.S.=37,78 MJ/m3

G25 P.C.S.=32,49 MJ/m3

Średni okres użytkowania kuchenki stanowi 10 lat od daty produkcji, pod warunkiem jej

normalnego użytkowania w warunkach domowych, zgodnie z przepisami instrukcji obsługi.

Po upłynięciu okresu użytkowania należy skontaktować się z centrum serwisowym lub

z inną uprawnioną organizacją w celu sprawdzenia kuchenki i możliwości jej dalszej

eksploatacji lub wymiany. W przypadku niewykonania tych działań powstaje możliwość

nieprawidłowego funkcjonowania wyrobu. Producent, sprzedawca i punkty serwisowe nie

ponoszą odpowiedzialności za dalsze bezpieczeństwo urządzenia.

Dane konﬁ guracji są podane na tabliczce, która znajduje się na ściance bocznej kuchenki

i jest widoczna, gdy drzwiczki są otwarte, a także w załączniku do niniejszej instrukcji.

KOMPLETNOŚĆ DOSTAWY

Części* Liczba, szt.

1 Kuchenka ...............................................................................................................................1

2 Kratka płyty (komplet) ............................................................................................................1

3 Brytfanna ................................................................................................................................1

4 Ruszt piekarnika .................................................................................................................... 1

5 Rożen (komplet) – nie dla wszystkich wersji ........................................................................ 1

6 Stopki regulacyjne .................................................................................................................4

7 Filtr (siatka) ............................................................................................................................1

8 Instrukcja obsługi ...................................................................................................................1

9 Opakowanie ...........................................................................................................................1

10 Wspornik przeciw przewracaniu się – nie dla wszystkich wersji ........................................ 1

11 Ekran zabezpieczający - nie dla wszystkich wersji .............................................................1

12 Wtyczka wspornika pokrywy - nie dla wszystkich wersji .................................................... 1

13 Оgraniczniki odległości -nie dla wszystkich wersji ............................................................... 2

* Kompletacja może zmieniać się zależnie od zamówienia.

KONSTRUKCJA WYROBU

1-nakrywa 2-krata stołu 3-pokrętło sterowania z kołpakiem 4-RUSZT piekarnika 5-blacha do pieczenia 6-piekarnik 7-szuﬂ ada

Rys. 8

8-nóżki regulujące 9-drzwiczki piekarnika 10-przycisk włączania zapłonu elektrycznego 11-fajerka elektryczna 12-palniki stołu 13-podpora rożna z rożnem

14-ekran zabezpieczający

1470-GE.00.00.000-01PL ÐÝ

TRYB PRACY

OZNACZENIA UMOWNE NA PANELU STEROWANIA

Palniki stołu

Przedni lewy Tylny lewy Tylny prawy Przedni prawy

Piekarnik

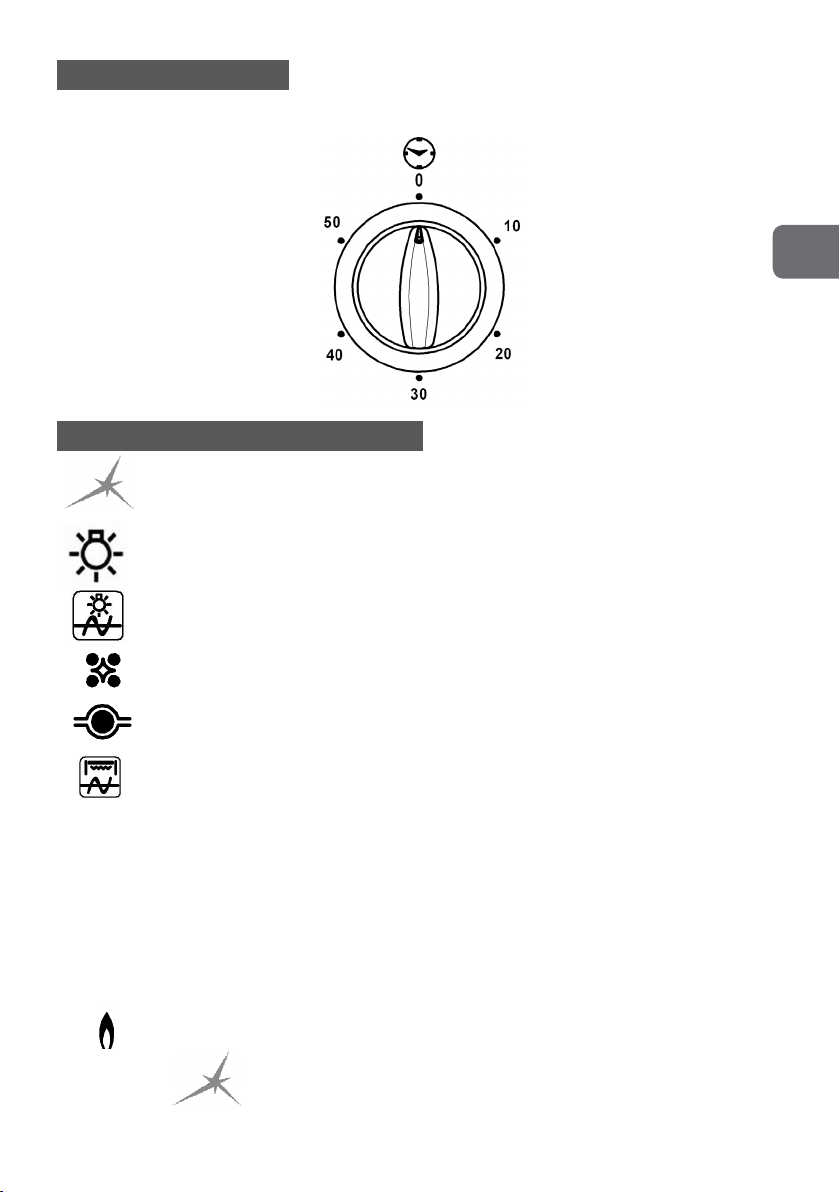

OPIS POKRĘTEŁ ZNAJDUJĄCYCH SIĘ NA PANELU STEROWANIA

PALNIKI GAZOWE STOŁU I PIEKARNIKA

- Pokrętło włączenia palników gazowych lub piekarnika

Obracając pokrętło przeciwnie do ruchu wskazówek zegara, możesz wybrać następujące

funkcje:

0 wyłączone;

Wyłączone Maksymalny płomień Minimalny (mały) płomień

- maksymalny płomień; - minimalny (mały) płomień.

- Pokrętło włączenia palników gazowych stołu z automatycznym zapłonem elektrycznym

- wyłączone, - maksymalne zasilanie gazem, - minimalne zasilanie gazem.

ELEKTRYCZNA PŁYTKA GRZEJNA

- Pokrętło włączenia fajerki elektrycznej

Obracając pokrętło przeciwnie do ruchu wskazówek zegara, możesz wybrać następujące

funkcje:

– fajerka jest wyłączona

Cyfry od

do 6 - moc fajerki od minimum do maksimum

PALNIK GAZOWY PIEKARNIKA I GRILL GAZOWY

- pokrętło włączenia piekarnika gazowego i grilla gazowego

Obracając pokrętło przeciwnie do ruchu wskazówek zegara, możesz wybrać następujące funkcje:

- wyłączone; - maksymalny płomień palnika piekarnika; - minimalny (mały) płomień

palnika piekarnika;

- palnik grilla gazowego (brak pozycji minimalnego płomienia).

Wyłączone Maksymalny płomień

PALNIK GAZOWY PIEKARNIKA I GRILL Z ELEMENTEM GRZEJNYM ELEKTRYCZNY

- pokrętło włączenia palnika gazowego piekarnika z termoregulatorem, automatycznym zapłonem elektrycznym i grillem z elementem grzejnym

- wyłączone, - minimalne zasilanie gazem, - maksymalne zasilanie gazem (obrót przeciwnie do ruchu wskazówek zegara), cyfry od 1 do 8 – regulacja dopływu gazu od wartości minimalnej do maksymalnej. Zgodność wartości cyfrowej z charakterystyką temperaturową podana jest w tabeli. Tabela

Minimalny (mały) pło-

mień

Pozycja termoregulatora Temperatura w piekarniku ± 15

Grill

gazowy

1 150-160 0С 2-3 160-180 0С 3-4 180-195 0С 4-5 195-210 0С 5-6 210-225 0С 6-7 225-245 0С

max 260 0С

1470-GE.00.00.000-01PL ÐÝ

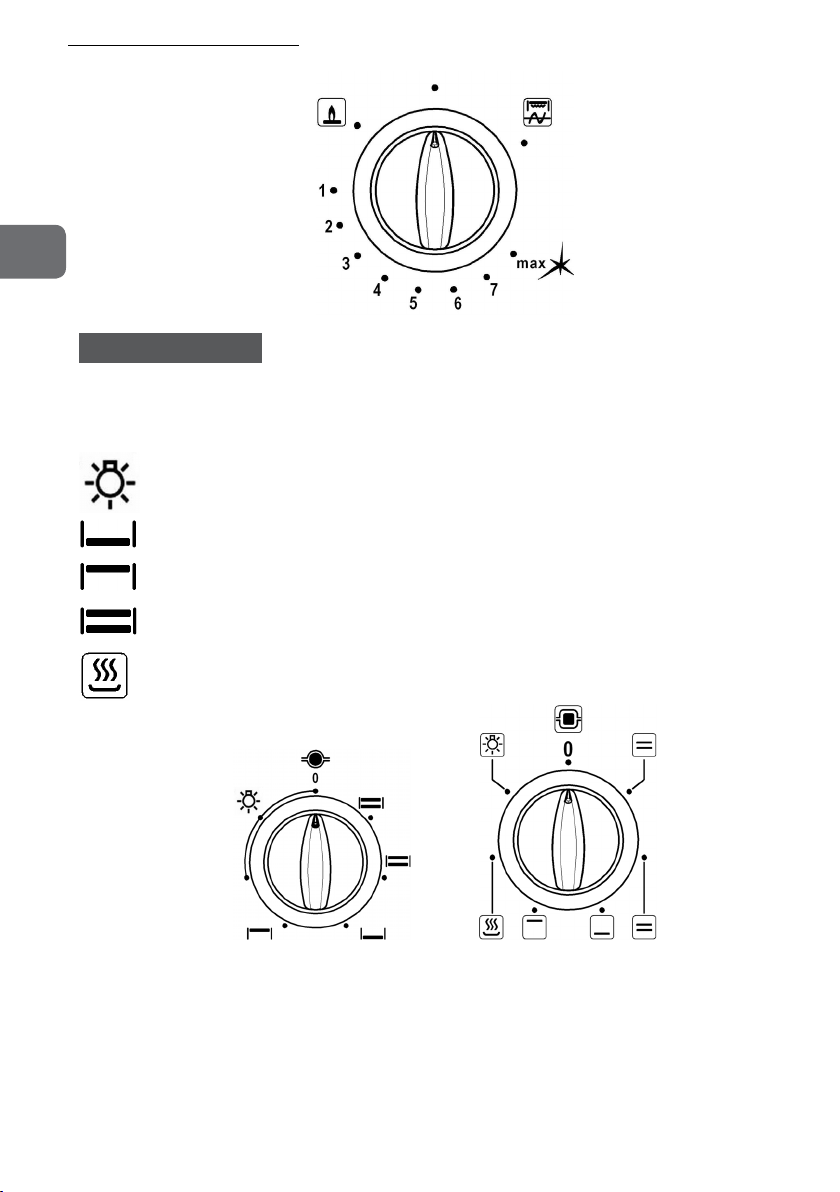

PRZEŁĄCZNIKI MOCY

- Pokrętło przełącznika mocy piekarnika elektrycznego

Obracając pokrętło przeciwnie do ruchu wskazówek zegara, możesz wybrać następujące symbole:

- piekarnik jest wyłączony;

- oświetlenie piekarnika - pozostaje włączone podczas wszystkich operacji (jeśli występuje);

- włączenie dolnego elementu grzejnego;

- włączenie górnego elementu grzejnego;

- włączenie górnego i dolnego elementu grzejnego;

- włączanie trybu ogrzewania. W trybie grzania, obrócić pokrętło termostatu do 100°С.

- Pokrętło przełącznika mocy piekarnika elektrycznego z grillem z elementem grzejnym i rożnem

Obracając pokrętło przeciwnie do ruchu wskazówek zegara, możesz wybrać następujące symbole:

- piekarnik jest wyłączony;

- oświetlenie piekarnika - pozostaje włączone podczas wszystkich operacji (jeśli występuje);

- włączenie dolnego elementu grzejnego;

- włączenie górnego elementu grzejnego;

- włączenie górnego i dolnego elementu grzejnego;

- włączenie grilla z elementem grzejnym z rożnem.

- Pokrętło przełącznika mocy piekarnika elektrycznego z nagrzaniem konwekcyjnym

Obracając pokrętło przeciwnie do ruchu wskazówek zegara, możesz wybrać następujące funkcje:

- piekarnik jest wyłączony;

- włączenie podświetlenia piekarnika - pozostaje włączone podczas wszystkich operacji;

- tryb rozmrażania w temperaturze pokojowej - wentylator jest włączony;

- włączenie górnego i dolnego elementu grzejnego;

- włączenie górnego, dolnego elementu grzejnego i wentylatora;

- włączenie dolnego elementu grzejnego i wentylatora – rozmrażanie w ciepłym powietrzu;

- włączenie górnego elementu grzejnego i wentylatora - rozmrażanie w ciepłym powietrzu;

- element grzejny kołowy i wentylator;

1470-GE.00.00.000-01PL ÐÝ

- grill: grill z elementem grzejnym i rożen są włączone;

- włączenie elementu grzejnego grilla;

- turbo gril: grill z elementem grzejnym, wentylator i rożen są włączone;

- grill turbo: element grzejny grilla i wentylator są włączone.

TERMOREGULATOR

- Pokrętło sterowania termoregulatorem

MIN -

ustawienie różnych trybów temperaturowych od 50°С do 280°С

MAX

CZASOMIERZ MECHANICZNY

Pokrętło sterowania minutmnikiem mechanicznym (jeśli występuje)

OPIS WYŁĄCZNIKÓW I LAMPEK KONTROLNYCH

- przycisk włączenia zapłonu elektrycznego palników stołu i piekarnika

Gdy zapala się lampka kontrolna nagrzewnic piekarnika, oznacza to, że elektryczne elementy grzejne (jeden, oba lub grill z elementem grzejnym) są włączone. Lampka kontrolna nagrzewnic piekarnika jest wyłączana po osiągnięciu ustawionej temperatury w piekarniku.

Kiedy zapala się lampka kontrolna fajerki elektrycznej, oznacza to, że fajerka elektryczna jest włączona.

Włączenie palników gazowych stołu z systemem gaz-kontrola

Aby włączyć palnik gazowy stołu, należy nacisnąć i obrócić w kierunku przeciwnym do ruchu wskazówek zegara pokrętło odpowiadające używanemu palnikowi, ustawić go w po-

zycji

elektrycznego

- przycisk włączenia podświetlenia dla piekarnika gazowego

- przycisk włączenia podświetlenia i rożna dla piekarnika gazowego w rożnem

- lampka kontrolna fajerki elektrycznej

- lampka kontrolna nagrzewnic piekarnika elektrycznego

- lampka kontrolna grilla z elementem grzejnym z rożnem

„maksymalny płomień” i podnieść zapaloną zapałkę lub włączyć przycisk zapłonu

dla kuchenek z zapłonem elektrycznym. Trzymać pokrętło kurku

1470-GE.00.00.000-01PL ÐÝ

naciśniętym przez co najmniej 10 sekund, aby urządzenie zdążyło zadziałać.

Uwaga! Jeśli palnik się nie zapalił, należy go wyłączyć i powtórzyć zapalanie po upływie co najmniej 1 minuty.

Regulacja intensywności płomienia dokonuje się poprzez dalsze obracanie pokrętła przeciwnie do ruchu wskazówek zegara – przy tym nie powinno dojść do przypadkowego zgaśnięcia palnika. Po obrocie do wyczuwalnego oporu palnik będzie działał przy mini-

malnym płomieniu Aby wyłączyć palnik, należy przekręcić pokrętło kurku w kierunku zgodnym z ruchem

wskazówek zegara do wyczuwalnego oporu.

Włączenie palników gazowych stołu z systemem gaz-kontrola i automatycznym za- płonem elektrycznym

Aby włączyć palnik gazowy stołu, należy nacisnąć i obrócić w kierunku przeciwnym do ruchu wskazówek zegara pokrętło odpowiadające używanemu palnikowi, ustawić go w pozycji

- „maksymalny płomień”. Trzymać pokrętło kurku naciśniętym przez co najmniej 10 sekund, aby urządzenie zdążyło zadziałać. Uwaga! Jeśli palnik się nie zapalił, należy go wyłączyć i powtórzyć zapalanie po upływie co najmniej 1 minuty. Regulacja intensywności płomienia dokonuje się poprzez dalsze obracanie pokrętła w kierunku przeciwnym do ruchu wskazówek zegara – przy tym nie powinno dojść do przypadkowego zgaśnięcia palnika. Po obrocie do wyczuwalnego oporu palnik będzie działał

przy minimalnym płomieniu

. Aby wyłączyć palnik, należy przekręcić pokrętło kurku w

kierunku zgodnym z ruchem wskazówek zegara do wyczuwalnego oporu.

PIEKARNIK GAZOWY

- włączenie palnika piekarnika z systemem gaz-kontrola.

Aby zapalić palnik piekarnika należy podnieść zapaloną zapałkę do otworu zapłonowego

(rys. 9) lub nacisnąć przycisk zapłonu elektrycznego

elektryczny piekarnika) i przekręcić pokrętło kurku w pozycję „maksimum”

(jeśli występuje zapłon

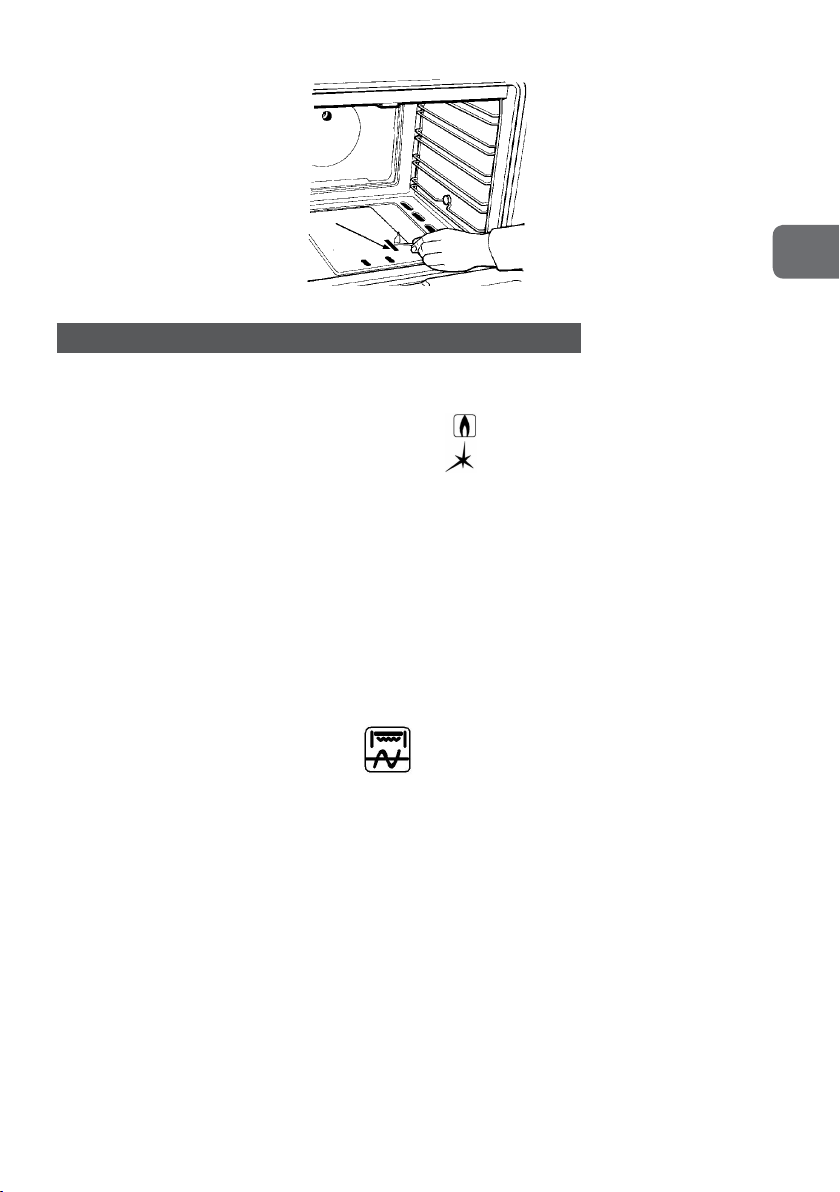

Upewnić się wizualnie, przez otwór w dnie piekarnika, że palnik jest zapalony. Po włączeniu zapłonu należy nadal naciskać pokrętło przez co najmniej 10 sekund aż póki urządzenienie zadziała.

Uwaga! Jeśli palnik się nie zapalił, należy go wyłączyć i powtórzyć zapalanie po upływie co najmniej 1 minuty.

Włączenie i wyłączenie oświetlenia piekarnika (jeśli występuje) dokonuje się za pomocą

przycisku

, znajdującego się na panelu sterowania.

Rys.9

PIEKARNIK GAZOWY Z GRILLEM Z ELEMENTEM GRZEJNYM I ROZNEM

- włączenie palnika gazowego piekarnika z grillem z elementem grzejnym, automatycznym zapłonem elektrycznym i systemem gaz-kontrola

Nacisnąć i obrócić w kierunku przeciwnym do ruchu wskazówek zegara pokrętło odpowia-

dające palnikowi piekarnika, ustawić go w pozycji

- maksymalny płomień do zapalania się palnika. Po zapaleniu palnika kontynuować naciskać pokrętło kurku przez 10 sekund aż póki zadziała zawór elektromagnetyczny.

Jeśli palnik nie zapali się po 10 sekundach, to urządzenie nie powinno już być uruchamiane i przed każdą kolejną próbą zapalania należy otworzyć drzwiczki piekarnika i spróbować ponownie po upływie co najmniej 1 minuty.

Ustawić pokrętło kurku na żądany tryb w zakresie od 1 do maks.

- włączenie grilla z elementem grzejnym z rożnem w piekarniku gazowym.

Włączenie grilla z elementem grzejnym z rożnem w piekarniku gazowym dokonuje się za pomocą tego samego pokrętła, co piekarnik gazowy. Aby włączyć grill z elementem grzejnym z rożnem, obrócić pokrętło sterowania piekarnikiem gazowym w kierunku zgodnym z

ruchem wskazówek zegara do pozycji

Uwaga! Temperatura grilla z elementem grzejnym nie jest regulowana.

Uwaga! Podczas działania grilla z elementem grzejnym dostępne części stają się bardzo gorące. Zaleca się trzymanie dzieci z dala od nich.

do wyczuwalnego oporu.

1470-GE.00.00.000-01PL ÐÝ

PIEKARNIK GAZOWY Z GRILLEM GAZOWYM I ROZNEM

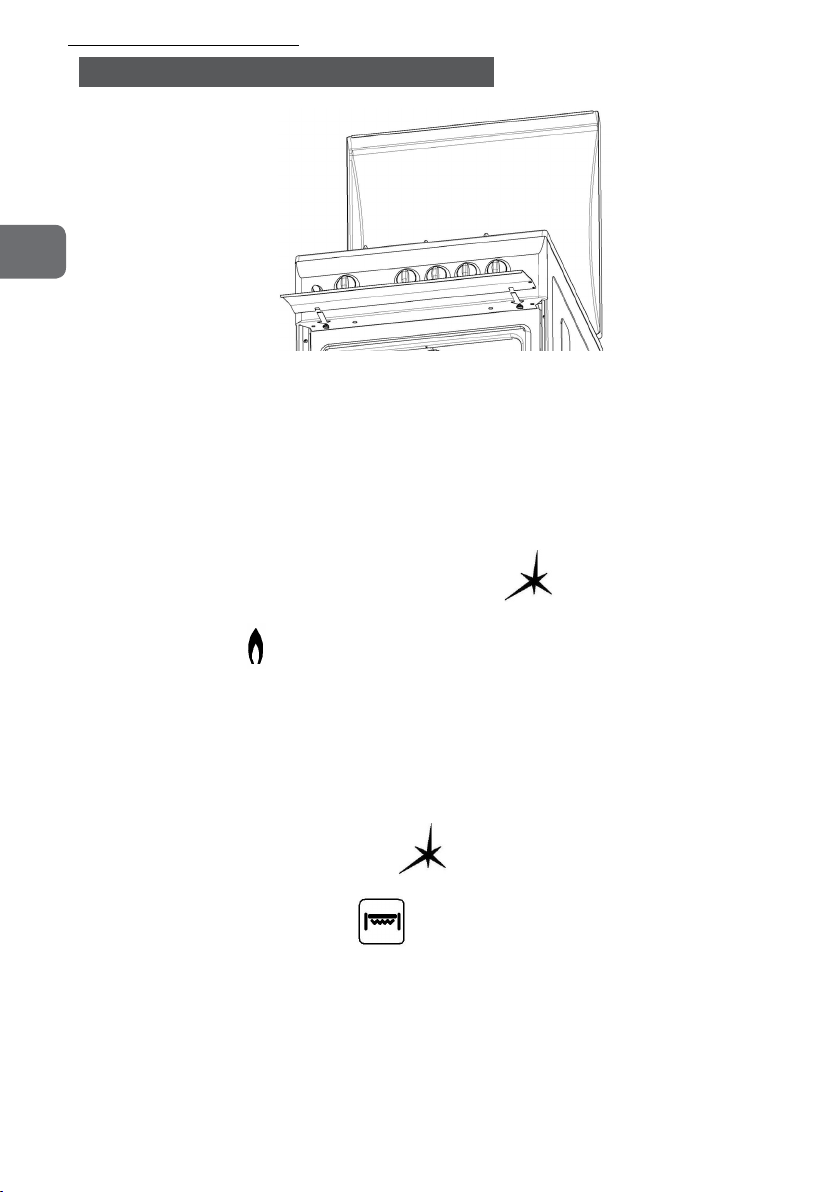

Ekran zabezpieczający powinien być przymocowany na podkładkach w dolnej części panelu sterowania

Pamiętaj: Kiedy działa grill gazowy, drzwiczki piekarnika muszą być otwarte, a między ścianką przednią a drzwiczkami musi być zainstalowany ekran zabezpieczający

- włączenie palnika gazowego piekarnika i grilla gazowego z systemem gaz-kontrola

Sterowanie palnikiem gazowym piekarnika i grillem gazowym dokonuje się za pomocą tego samego pokrętła kurku. Aby zapalić palnik piekarnika należy podnieść zapaloną zapałkę do otworu zapłonowego

(rys. 8) lub nacisnąć przycisk zapłonu elektrycznego

- dla kuchenek z zapłonem

elektrycznym palnika piekarnika, nacisnąć i przekręcić odpowiednie pokrętło kurku w

pozycję „maksimum”

. obracając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara. Upewnić się wizualnie, że palnik piekarnika został zapalony. Po zapaleniu pokrętło powinne być naciśnięte przez co najmniej 10 sekund w celu rozgrzania czujnika urządzenia.

UWAGA! Jeśli palnik nie zapali się po 10 sekundach, to urządzenie nie powinno już być uruchamiane i przed każdą kolejną próbą zapalania należy otworzyć drzwiczki piekarnika i spróbować ponownie po upływie co najmniej 1 minuty.

Aby zapalić palnik grilla gazowego należy podnieść zapaloną zapałkę do palnika grilla lub

włączyć przycisk zapłonu elektrycznego

- dla kuchenek z zapłonem elektrycznym

grilla gazowego, nacisnąć i przekręcić w kierunku zgodnym z ruchem wskazówek zegara

do wyczuwalnego oporu w pozycję

– grill gazowy. Upewnić się wizualnie, że palnik

grilla gazowego został zapalony.

Po zapaleniu pokrętło powinne być naciśnięte przez co najmniej 10 sekund w celu rozgrzania czujnika urządzenia.

Jednoczesne działanie palnika piekarnika i grilla gazowego nie jest możliwe.

Aby włączyć rożen, należy naciśnąć odpowiedni przycisk W takim przypadku działają zarówno podświetlenie piekarnika, jak i rożen.

Pamiętaj: Kiedy działa grill gazowy, drzwiczki piekarnika muszą być otwarte, a między ścianką przednią a drzwiczkami musi być zainstalowany ekran zabezpieczający

Uwaga! Podczas działania grilla urządzenie osiąga wysokiej temperatury. Zaleca się trzymanie dzieci z dala od niego.

Pamiętaj: palnik gazowy działa z mocą znamionową i nie ma pozycji „minimalnego płomienia”. Bądź ostrożny!

na panelu sterowania.

PIEKARNIK ELEKTRYCZNY Z RÓŻNYMI FUNKCJAMI

Pioekarnik elektryczny jest sterowany za pomocą termoregulatora i przełącznika mocy. Aby włączyć piekarnik elektryczny, najpierw należy przekręcić pokrętło termoregulatora w kierunku zgodnym z ruchem wskazówek zegara i ustawić żądany znak temperatury. Następnie poprzez obracanie pokrętła przełącznika mocy w kierunku przeciwnym do ruchu wskazówek zegara wybrać potrzebne funkcje: włączyć górny element grzejny, dółny, oba elementy grzejne lub wybrać inny tryb, w który jest wyposażony piekarnik. Pokrętło czujnika-przekaźnika temperatury nie ma obracania kołowego. Równocześnie z nagrzewnicami piekarnika włącza się lampka podświetlenia (świeci podczas działania piekarnika elektrycznego) i lampka kontrolna piekarnika elektrycznego (wyłącza się, gdy nagrzewnice osiągną ustawionej temperatury).

Uwaga: Podczas użytkowania piekarnik staje się gorący, zaleca się unikać dotykania gorących elementów grzejnych piekarnika

Uwaga: Dostępne części kuchenki mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.

Tryby działania piekarnika elektrycznego (w piekarniku niektóre funkcje mogą nie być dostępne)

Symbole na panelu

sterowania

Opis trybu

Rozmrażanie zamrożonej żywności w temperaturze pokojowej.

Nagrzanie górne i dolne. Zwykłe gotowanie. Pieczenie i smażenie

potraw na tym samym poziomie piekarnika.

Nagrzanie górne. Przyrumienie potraw, gotowanie kanapek i zapie-

kanie warzyw.

Nagrzanie dolne. Wypiek ciast z chrupiącym spodem i konserwowanie

żywności

1470-GE.00.00.000-01PL ÐÝ

Tryb konwekcji. Ten tryb umożliwia jednoczesne przygotowanie róż- nych potraw, które wymagają tej samej temperatury gotowania więcej niż jednym poziomie i bez wzajemnego przenikania się zapachów.

Rozmrażanie zamrożonej żywności ciepłym powietrzem. Tryb może być również używany do suszenia grzybów, warzyw i owoców.

Tryb gorącego powietrza. Jednoczesny wypiek, smażenie i suszenie żywności na 2 poziomach. Ustawić temperaturę o 20-40 °C niższą niż dla trybu nagrzania górnego i dolnego.

Grill z rożnem. Zaleca się używanie tego trybu do gotowania drobiu na rożnie, przyrumienia potraw, przygotowania zapiekanek, cienkich kawałków mięsa, ﬁ letów rybnych, kanapek i warzyw.

Grill. Zaleca się używanie tego trybu do gotowania drobiu, przyru- mienia potraw, przygotowania zapiekanek, cienkich kawałków mięsa, ﬁ letów rybnych, kanapek i warzyw.

Turbo grill. Grill z wymuszonym obiegiem powietrza, który pozwala uzyskać jednolite przyrumienie jedzenia i chrupiącą skórkę. Tryb jest zalecany do gotowania dużych kawałków mięsa, drobiu w całości, a także zapiekania i smażenia.

INSTALACJA ROZNA W PIEKARNIKU

Rożen należy zainstalować w sprzęgle silnika i na podporze patrz rys. 10. Podczas gotowania należy zdjąć pokrętło rożna.

rys. 10

AKCESORIA W PIEKARNIKU

Akcesoria do piekarnika: ruszt i blacha do smażenia lub pieczenia, a także podpora do rożna - do modeli z rożnem. Wszystkie te elementy można zainstalować bezpośrednio w prowadnicach piekarnika, patrz rys. 8 poz. 4, 5, 13. Podczas obracania blachę do pieczenia można umieścić bezpośrednio na ruszcie, w tej pozycji lepiej jest zrobić wypiek, ponieważ gorące powietrze może cyrkulować. Możliwe jest równoczesne umieszczenie rusztu piekarnika i blachy do pieczenia bezpośrednio pod nim, w celu zebrania tłuszczu lub dodawania do niego wodę, aby wyeliminować suchość potrawy. Podczas używania rożna, blacha powinna być umieszczona w prowadnicach piekarnika w celu zebrania tłuszczu, patrz rys. 10. Maksymalne obciążenie na blachę do pieczenia lub ruszcie nie powinno przekraczać 3 kg.

Włączenie minutnika

Aby włączyć minutnik (jeśli występuje), należy obrócić odpowiednie pokrętło w kierunku zgodnym z ruchem wskazówek zegara i ustawić na żądany znak czasu, przez który zadzwoni dzwonek. Po ustawieniu czasu działania na 10 minut konieczne jest przekręcenie pokrętła do znaku „60”, a następnie powrót do ustawionego czasu.

KONSTRUKCJA OŚWIETLENIA

UWAGA! Aby uniknąć ryzyka porażenia prądem elektrycznym, przed wymianą żarówki upewnić się, że urządzenie jest wyłączone.

 W celu wizualnej obserwacji pieczenia i smażenia w piekarniku należy używać urzą-

dzenia oświetleniowego (jeśli występuje).

 W przypadku piekarnika elektrycznego włączenie i wyłączenie oświetlenia piekarnika

dokonuje się za pomocą pokrętła przełącznika mocy znajdującego się na panelu sterowania.

 W przypadku piekarnika gazowego – za pomocą przycisku z odpowiednim symbolem

 Aby wymienić żarówkę urządzenia oświetleniowego, należy odłączyć kuchenkę od sieci

i zdjąć szklaną nakrywę, przekręcając ją w kierunku przeciwnym do ruchu wskazówek zegara (rys. 11). Po wymianie żarówki zainstalować szklaną nakrywę

”podświetlenie”.

rys.11

PRZEDZIAŁ GOSPODARCZY

 Kuchenka z szuﬂ adą jest dostępna w dwóch wersjach: z drzwiczkami opuszczanymi i

wysuwaną szuﬂ adą.

 Aby otworzyć drzwiczki, należy je podnieść do góry (ruch 1), trzymając ich za specjalnie

zrobione wgłębienie z dołu i przechylić je do siebie (ruch 2), patrz rys. 12

1470-GE.00.00.000-01PL ÐÝ

Rys.12 Rys.13

 Jak wysunąć szuﬂ adę, pokazane jest na rys. 13 (ruch 1)  Kuchenka może być wykonana bez szuﬂ ady - z zaślepką.

ZDEJMOWANIE PROWADNIC BRYTFANNY (O ILE WYSTĘPUJĄ W DANYM MODELU)

1. Pociągnijcie przednią część prowadnic brytfanny w stronę, przeciwległą do ścianki bocznej.

2. Wyciągnijcie część tylną prowadnicy dla brytfanny z jej ścianki bocznej i zdejmijcie ją.

3. Aby zainstalować prowadnice brytfanny, wykonajcie czynności w odwrotnej kolejności.

ZDEJMOWANIE I USTALENIE DRZWI PIEKARNIKA (PRZY OBECNOŚCI ROZBIERALNYCH DRZWI PIEKARNIKA)

1. Otwórzcie drzwi.

2. Odwróćcie zacisk na pętlach drzwi w całej pełni do tyłu.

3. Zamknijcie drzwi do zatrzymania zacisku (drzwi pozostaną otwartymi na około 40°).

4. Naciśnijcie na dwa przyciski na części górnej karkasa i wyjmijcie jego.

5. Zdejmijcie szkło i oczyśćcie jego za pomocą miękkiej gąbki (bez stosowania środków ściernych do oczyszczenia i skrobaków metalowych żeby uniknąć uszkodzenia powierzchni szkła), wysuszcie miękką tkanką.

6. Postawcie szkło z powrotem

Uwaga! Nie wolno użytkować piekarnika przy zdjętym szkle!

7. Ustalcie karkas drzwi: prztyczek wskaże, że wskoczył na miejsce.

8. Całkowicie otwórzcie drzwi.

9. Zamknijcie zacisky

1470-GE.00.00.000-01PL ÐÝ

10. Całkowicie zamknijcie drzwi. Piekarnik jest gotowy do użycia.

W związku z ciągłym ulepszaniem kuchenki, przedsiębiorstwo zastrzega sobie prawo do niewielkich zmian w konstrukcji, które nie wpływają ujemnie na właściwości użytkowe produktu.

OBSŁUGA KONSERWACYJNA I PIELĘGNACJA

UWAGA! Przed rozpoczęciem czyszczenia lub innych prac dotyczących pielęgnacji należy odłączyć kuchenkę od sieci elektrycznej

 Polietylenowe amortyzatory i folię ochronną, które chronią dekoracyjne elementy pod-

czas transportu, należy usunąć przed użyciem kuchenki.

 Po zakupie piekarnik i cały komplet (ruszt, blachę do pieczenia - jeśli występują), prze-

myć ciepłym roztworem mydła, osuszyć i wygrzać w ciągu 30 minut w maksymalnej temperaturze.

 Przy pierwszym włączeniu może powstać nieprzyjemny zapach – to spalają się różne

oleje, którymi nasmarowane zostały części w piekarniku, a także materiały termoizolacyjne.

 Stosować środki do czyszczenia, które mają właściwości ścierne, nie jest zalecane.  Możliwe jest nieodwracalne uszkodzenie powłoki części które bezpośrednio wchodzą w

kontakt z płomieniem podczas eksploatacji (pokrywy palników, krata sto

łu).

 Wewnętrzną powierzchnię piekarnika a zewnętrzne powierzchnie kuchenki należy myć

szmatką zmoczoną w roztworze mydła lub sody i wycierać do sucha.

 Zakazane jesz czyszczenie kuchenki parą.

 Nie zostawiać na emaliowanych częściach kuchenki rozlane płyny zawierające kwas

(sok z cytryny, ocet, sok z winogron, itd.).

 W celu czyszczenia i mycia nakrywę szklaną można zdjąć po otworzeniu i podniesieniu

do góry.

 UWAGA! Nie zostawiać materiałów do pielęgnacji i środków do czyszczenia w

piekarniku lub suszarni.

 Użytkownik jest odpowiedzialny za nienaganny stan urządzenia i prawidłową obsługę.  Przemieszczenie kuchenki dokonuje się przy otwartych drzwiczkach za górną część

piekarnika.

OGÓLNE ZALECENIA DOTYCZĄCE PRZYGOTOWYWANIA POTRAW

 Zaleca się pieczenie lub smażenie na blasze do pieczenia umieszczonej w prowadni-

cach piekarnika na trzeciej półce (licząc od góry). W tym samym celu używać również rusztu piekarnika - umieścić go analogicznie w prowadnicach piekarnika i po wierzchu umieść foremki do gotowania.

 Jeśli wyrób przypala się silnie od góry i nie wypieka się od spodu, zaleca się prze-

mieszczenie go o jeden poziom w dół lub obniżenie temperatury.

 Zaleca się pieczenie i smażenie w nagrzanym piekarniku w maksymalnej temperaturze

przez 20-25 minut.

 Wypiek wyrobów z ciasta należy dokonywać na blasze do pieczenia, umieszczonej na

trzeciej półce (licząc od góry), w temperaturze 180-200 °C.

 Zaleca się smażenie mięsa i drobiu na 3 lub 4 półce (od góry) w temperaturze 220-

250°C (jak wskazano w przepisie potrawy).

 Podczas korzystania z grilla (gazowego lub elektrycznego), umieścić ruszt na górnych

poziomach, a blachę do zbierania tłuszczu - na dolnym.

 Podczas gotowania na grillu mięso, ryba, drób i warzywa szybko się rumienią, na

wierzchu tworzy się chrupiąca skóreczka, a produkt nie wysycha.

 Do grillowania można użyć rożna (patrz rys.10), blachę lub ruszt. Podczas gotowania

umieścić blachę lub ruszt na 3-4-tej półce od góry w zależności od ilości przygotowywanego dania. Produkty rozłożyć po całej powierzchni blachi lub rusztu tak, aby ich powierzchnia zbiegala się z powierzchnią elementu grzejnego. Podczas używania rusztu nie zapominać umieścić pod spodem blachę do zbierania tłuszczu.

 Aby nie dopu

gotowania. Na grillu można gotować produkty, które mogą wytrzymać intensywne nagrzewanie.

 Aby sprawdzić gotowość potrawy, nie należy wysuwaś blachę lub grilla więcej niż w

połowie, aby uniknąć przewrócenia.

 Piekarnik elektryczny z nagrzewaniem konwekcyjnym jest wielofunkcyjny i pozwala

znacznie rozszerzyć recepturę przygotowywanych potraw.

 Aby efektywnie wykorzystywać palniki stołu, należy wybierać garnki o poniżej wymie-

nionych rozmiarach: palnik pomocniczy - średnica min 120 - maks. 160 mm, palnik pół szybkiego działania - średnica min 180 - maks. 200 mm, palnik szybkiego działania

- średnica min 220 - maks. 240 mm. Tryb pracy palników musi być taki, aby płomień nie przechodził przez krawędzie garnków, patrz rys. 13

ścić do pożaru, nie gotować na grillu niczego, co nie nadaje się do

 Używanie garnków o większej średnicy spowoduje wypadnięcie z ruchu palnika. Jeśli

garnek znajdzie się poza krawędzią bloku do przygotowywania jedzenia, istnieje niebezpieczeństwo przegrzania powierzchni roboczej stołu i mebli, które znajdują się w pobliżu kuchenki.

 Nie używać do przygotowania garnki z zakrzywionym dnem.

Rys.13

INFORMACJA DLA KONSUMENTA!

Badania konsumenckie wykazały, że zarówno ciśnienie w sieci, jak i wartość kaloryczna gazu w różnych regionach wahają się w wystarczająco dużych zasięgach, czasami przekraczając dopuszczalne normy. Dlatego wszystkie wskazówki dotyczące przygotowywania różnych potraw w niestandardowych sytuacjach mogą mieć tylko charakter doradczy. Twoje własne doświadczenie i ocena konkretnej sytuacji, być może, wprowadzą niezbędne korekty.

 Kurki palnikowe w celu zapewnienia ich normalnego działania powinne być okresowo

przesmarowane co dwa lata przez specjalistów serwisu gazowego.

 Okresowo sprawdzać stan przewodu zasilającego, jeśli stwierdzona zostanie usterka,

należy go wymienić na podobny przez specjalistę lub przedstawiciela służby serwisowej.

 Okresowo sprawdzać stan węża gazowego, jeśli stwierdzona zostanie usterka, należy

go wymienić na podobny przez specjalistę lub przedstawiciela służby serwisowej.

1470-GE.00.00.000-01PL ÐÝ

 Po upływie okresu gwarancji, przynajmniej raz na dwa lata, należy dokonać kontroli

technicznej przez przedstawiciela gospodarstwa gazowego lub centrum serwisowego.

ZALECENIA DOTYCZĄCE PIELEGNACJI

 Zanieczyszczenia kraty stołu, rozdzielaczy palników można usunąć za pomocą środka

czyszczącego do produktów metalowych. Kanały płomieniowe rozdzielaczy palników

należy czyścić za pomocą szczotki.  Nie zaleca się stosowania środków do czyszczenia o właściwościach ściernych.  Nie zaleca się skrobanie emaliowanych powierzchni za pomocą przedmiotów metalo-

wych, aby uniknąć uszkodzenia emalii.  Możliwe jest nieodwracalne uszkodzenie powłoki części które bezpośrednio wchodzą

w kontakt z płomieniem podczas eksploatacji (pokrywy palników, fajerka, krata stołu).  Wewnętrzną powierzchnię piekarnika a zewnętrzne powierzchnie kuchenki należy myć

szmatką zmoczoną w roztworze mydła lub sody i wycierać do sucha.  Nie zostawiać na emaliowanych cz

ęściach kuchenki rozlane płyny zawierające kwas

(sok z cytryny, ocet, sok z winogron, itd.).  W celu czyszczenia i mycia nakrywę szklaną (jeśli występuje) można zdjąć po otwo-

rzeniu i podniesieniu do góry.  Zakazane jesz czyszczenie parą w piekarniku.

UWAGA! Nie zostawiać materiałów do pielęgnacji i środków do czyszczenia w piekarniku lub suszarni.

Użytkownik jest odpowiedzialny za nienaganny stan urządzenia i prawidłową obsługę. Zniszczenia spowodowane nieprzestrzeganiem niniejszej instrukcji nie zostaną uznane.

ZASADY PRZECHOWYWANIA

 Kuchenka przed instalacją powinna być przechowywana w oryginalnym opakowaniu w

zamkniętych lub innych pomieszczeniach z naturalną wentylacją bez sztucznie kontro-

lowanych warunków klimatycznych.  Układanie kuchenek w opakowaniu nie może dokonywać się więcej niż trzy poziomy

w wysokości.  Dostawa kuchenek do miejsca instalacji dokonuje się w opakowaniu.  Zakazane jest chwytać za uchwyt drzwiczek piekarnika i rurę kolektora podczas prze-

noszenia

MOŻLIWE USTERKI I SPOSOBY ICH USUNIĘCIA

Nazwa usterki, przejawy

zewnętrzne , objawy

dodatkowe

Nie działa oświetlenie piekarnika Zakłócenie w zasilaniu energią

Nie działa wskaźnik włączenia Zakłócenie w zasilaniu energią

Nie działa zapłon elektryczny Zakłócenie w zasilaniu energią

Nie zapala się gaz przy otworze palnika płyty

*Nie działa urządzenie zabezpieczające palnika płyty

Możliwe przyczyny Metoda usunięcia

elektryczną Wada żarówki

elektryczną *Wada wskaźnika

elektryczną *Uszkodzony generator zapłonu elektrycznego

Zatkanie otworów dyszy Przeczyść otwór

Uszkodzony termoelement Uszkodzony korek zaworowy (wkładka magneto-elektryczna)

Sprawdź zasilanie energią elektryczną. Napraw w razie konieczności. Sprawdź sprawność żarówki, w razie konieczności wymień na analogiczną.

Sprawdź zasilanie energią elektryczną. Napraw w razie konieczności. Sprawdź sprawność wskaźnika, w razie konieczności wymień na analogiczny.

Sprawdź zasilanie energią elektryczną. Napraw w razie konieczności. W razie uszkodzenia wymień na analogiczny.

*Wymień termoelement. *Wymień korek zaworowy.

* Naprawy są wykonywane przez specjalistów pogotowia gazowego lub przedstawicieli centrów serwisowych

Jeśli pomimo zaleceń problem będzie się powtarzał, skontaktuj się z pogotowiem gazowym w miejscu zamieszkania lub z centrum serwisowym.

ZOBOWIĄZANIA GWARANCYJNE (zob. kartę gwarancyjną sprzedawcy).

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu

AGD lub zgłosić jego odbiór z domu. W celu uzyskania szczegółowych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z punktem sprzedaży detalicznej, lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.

ZGODNOŚĆ Z WYMOGAMI DYREKTYWY ROHS

Elementy tego urządzenia spełniają wymagania dyrektywy Parlamentu Europejskiego i Rady Europy w sprawie ograniczenia stosowania niektórych rodzajów niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

 Urządzenie jest nastawione na gaz ziemny G20-20 mbаr/2kPa.  Średnica dysz do palników gazowych płyty i piekarnika gazowego, mm:

Tabela 1 „Charakterystyki palników i dysz”

Mała

Moc – 1,0 kW

Średnia

Moc – 1,5 kW

Duża

Moc – 2,6 kW

Piekarnik

Moc – 2,5 (2,4*)kW

Gaz ziemny G20-20 mbаr/ 2 kPa

0,72X 0,85Y 1,06Y 1,13 1,05

Propan-butan G30/31 -37 mbаr/ 3,7 kPa

0,48 0,57 0,75 0,70F2 (0,73F2*) 0,65

*opcja

Palnik grilla

gazowego

Мос -2,0 kW

 Kategoria i klasa gazu ............................................................................

GAS ELECTRICAL

Open burners Gas Oven

Model

MPM-51-KGF-19 1 2 1 1 - 9,1 - - - - 0,015 MPM-51-KGF-17 1 2 1 1 - 9,1 - - - - MPM-51-KGF-15 1 2 1 1 - 9,1 - - - - MPM-51-KGF-23 1 2 1 1 - 9,1 - - - - MPM-51-KGF-21 1 2 1 1 - 9,1 - - - - 0,017 MPM-51-KGF-25 1 2 1 1 - 9,1 - - - - 0,017 MPM-51-KGE-11 1 2 1 - - 6,6 - 1 - - 1,8 MPM-51-KGE-12 1 2 1 - - 6,6 - 1 - - 1,8 MPM-51-KGM-26 1 2 1 - - 6,6 - - 1 1 2,1

A SR R oven grill Hotplate

1 1,5 2,6

kW kW kW kW (1 kW) (0,7+1,1) kW

2,5kW2,0

Nominal

heat

input

Electric

0 145 1,8 kW

Electric

oven

Electric

1,4 kW 2,1 kW

grill

II2E 3B/P

Electric

convection

Max.

total

electric

power

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy

do skorzystania z szerokiej oferty handlowej ﬁ rmy

ul. Brzozowa 3, 05-822 Milanówek

MPM agd S.A.

tel.: (22) 380 52 34, fax: (22) 380 52 72

www.mpm.pl

MPM 51-KGE-11/B User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
