BEDIENUNGSANLEITUNG

OPERATING INSTRUCTIONS

(

MPA MANDY Aktiv PA-System

MPA MANDY PA column system

(

Système PA en colonne MPA MANDY

NOTICE D´EMPLOI

GEBRUIKSAANWIJZING

Version 06/14

Seite 2 - 16

Page 17 - 31

MPA MANDY PA-zuilensysteem

Best.-Nr. / Item No. / N° de commande / Bestelnr. 1193915

Page 32 - 46

Pagina 47 - 61

Page 2

Inhaltsverzeichnis 

Seite

1. Einführung ........................................................................................................................................................3

2. Bestimmungsgemäße Verwendung ..................................................................................................................

3. Symbol-Erklärungen .........................................................................................................................................4

4. Sicherheitshinweise ..........................................................................................................................................5

5. Funktions- und Featurebeschreibung ...............................................................................................................

6. Anschlüsse und Bedienelemente .....................................................................................................................

7. Aufstellung ........................................................................................................................................................9

8. Anschluss der Signaleingänge ........................................................................................................................

9. Anschluss der Ausgänge .................................................................................................................................

10. Netzanschluss .................................................................................................................................................12

11. Inbetriebnahme und Bedienung .......................................................................................................................

12. Wartung ...........................................................................................................................................................14

a) Sicherungswechsel ....................................................................................................................................14

b) Reinigung ..................................................................................................................................................14

13. Behebung von Störungen ................................................................................................................................

14. Handhabung ....................................................................................................................................................16

15. Entsorgung ......................................................................................................................................................16

16. Technische Daten ............................................................................................................................................

7 8

10 11

Page 3

1. Einführung

Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten

und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf.

Bei technischen Fragen wenden Sie sich bitte an: Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87 Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Fest-

netz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.) E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der

Rubrik „Kontakt“. Mo. - Fr. 10.00 bis 16.00 Uhr

Österreich: www.conrad.at www.business.conrad.at

Schweiz: Tel.-Nr.: 0848 / 80 12 88 Fax-Nr.: 0848 / 80 12 89 E-Mail: [email protected] Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Page 4

2. Bestimmungsgemäße Verwendung

Das Aktiv PA-System dient dazu, Audiosignale von Audio-Anlagen zu verstärken und über die Lautsprecher in hörbare Schallwellen umzuwandeln.

Die Eingänge dürfen nur an niederpegelige Audioausgänge von Audiogeräten angeschlossen werden. An die Lautsprecherausgänge dürfen nur geeignete Passiv-Lautsprecher angeschlossen werden. Dieses Produkt ist nur für den Anschluss an 220-240 V/50-60 Hz Wechselspannung und nur für Schutzkontaktsteck

dosen zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.

im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden. Eine andere Verwendung, als zuvor beschrieben, führt zur Beschädigung des Produktes und ist überdies mit Gefahren,

z.B. Kurzschluss, Brand etc. verbunden. Das gesamte Produkt darf nicht geändert oder umgebaut werden, außerdem ist es nicht erlaubt die Gehäuse zu

öffnen.

Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!

3. Symbol-Erklärungen

Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen bzw. -elementen

im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein.

Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann anschließen

oder es müssen anschlussfertige Leitungen verwendet werden.

 ImGerätbendensichkeinevomBenutzerzuwartendenTeile.ÖffnenSiedasGerätdeshalbnie.

Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes

diese Bedienungsanleitung lesen und beim Betrieb beachten muss. Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

Das Symbol mit dem Haus weist den Benutzer darauf hin, dass das Gerät ausschließlich in geschlossenen

Räumen betrieben werden darf.

Page 5

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

• Alle Personen, die dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen

entsprechendausgebildetundqualiziertseinunddieseBedienungsanleitungbeachten.

• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (220-240 V/50-60 Hz) des öffentlichen Versorgungsnetzes in Schutzkontaktausführung verwendet werden.

• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungs anleitung.

• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten und FI-Schalter) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Trennen Sie die Netzleitung vom Gerät. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

• Um eine vollständige Trennung vom Stromnetz zu erzielen muss der Netzstecker des Aktiv PA-Systems aus der Netzsteckdose gezogen werden. Es genügt nicht, das Aktiv PA-System mit dem Ein/Ausschalter auszuschalten.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat und FI-Schalter abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Subwoofers. Decken Sie die Be lüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.

Page 6

• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf dem Gerät ab.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßigtem Klima.

• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Lagern Sie in der Nähe des Aktiv PA-Systems keine Magnetspeicher, wie z.B. Disketten, Videocassetten usw., da das Magnetfeld der Lautsprecher die aufgezeichneten Informationen dieser Speichermedien zerstören kann.

• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungs anleitung.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Aktiv PA-System angeschlossen werden.

• In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung der geltenden Gesetze und Vorschriften.

• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem Fachmann in Verbindung.

Page 7

5. Funktions- und Featurebeschreibung

Das Eingangssignal wird mittels einer aktiven Frequenzweiche in Bass- und Mittel-Hochtonanteile getrennt. Die Bassanteile werden von der Bassendstufe verstärkt und über den Subwoofer in tieffrequente Schallwellen ge

wandelt. Die Mittel-Hochtonanteile werden ebenfalls von einer Endstufe verstärkt und über die Satellitenlautsprecher in Schall

wellen gewandelt.

Der18“-SubwooferistineinBassreexgehäuseeingebaut,dasauchdiegesamteVerstärkerelektronikbeinhaltet.

Die Satellitenlautsprecher sind in 2-Weg-Technik mit einem 10“-Tiefmitteltöner und einem Hochtonhorn aufgebaut. Das Gehäuse des Subwoofers ist mit Rollen ausgestattet, die einen leichten Transport gestatten. Alle Gehäuse sind

mit Teppichbespannung gut vor mechanischen Beanspruchungen geschützt.

DieSatellitenlautsprecherkönnenmitBoxenstativenaufgestelltwerden,vondeneneinesauchindenBoxenansch

am Subwoofer gesteckt werden kann.

Features:

• 46cm(18“)Bassreex-Subwoofer

• 25 cm (10“) Satelliten mit Horn-Hochtönern

• Getrennte Levelregler für Subwoofer und Gesamtlautstärke

• Phasenumkehrschalter für den Subwoofer

• Professionelle SPK-Anschlüsse für die Satellitenlautsprecher

• Stabile Metallgitter

• Metall-Boxenansche

• BesondersstrapazierfähigeTeppichoberäche

• Stabile Lenkrollen (2 davon arretierbar)

• Luftdichte Transportgriffe

Page 8

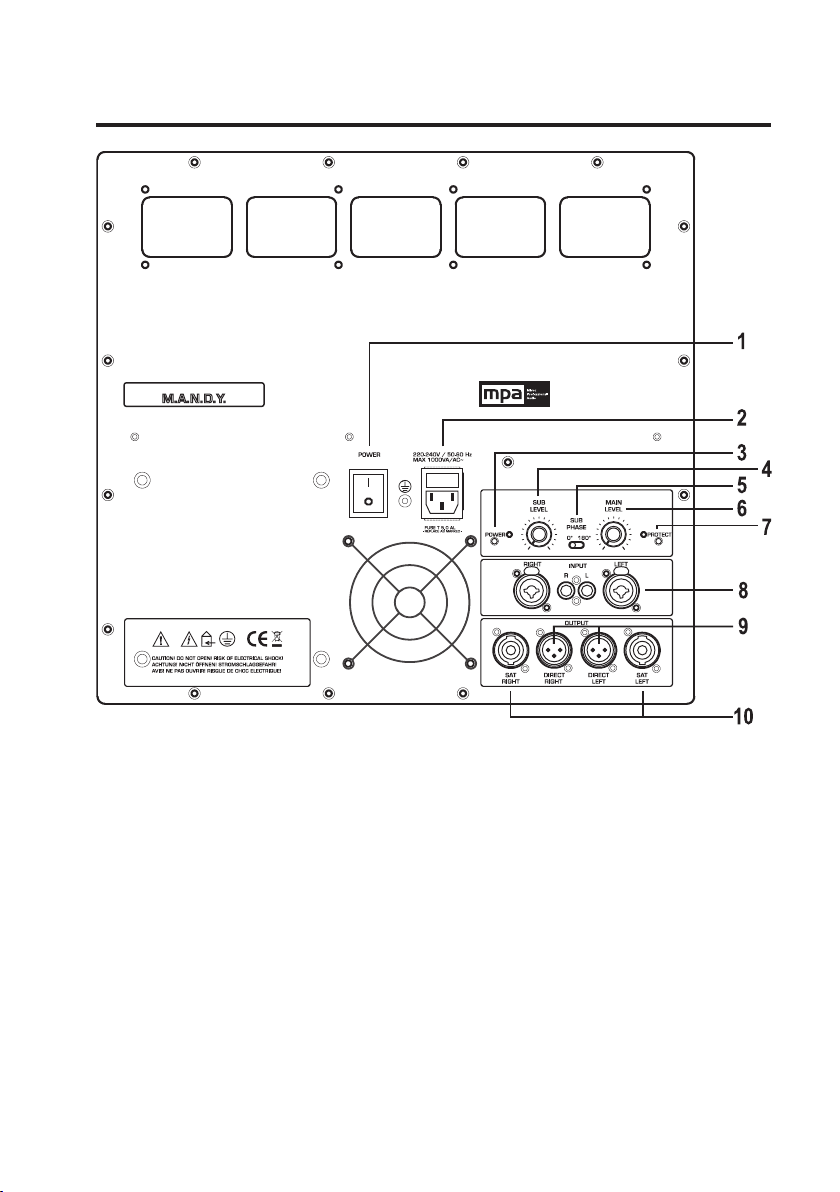

6. Anschlüsse und Bedienelemente

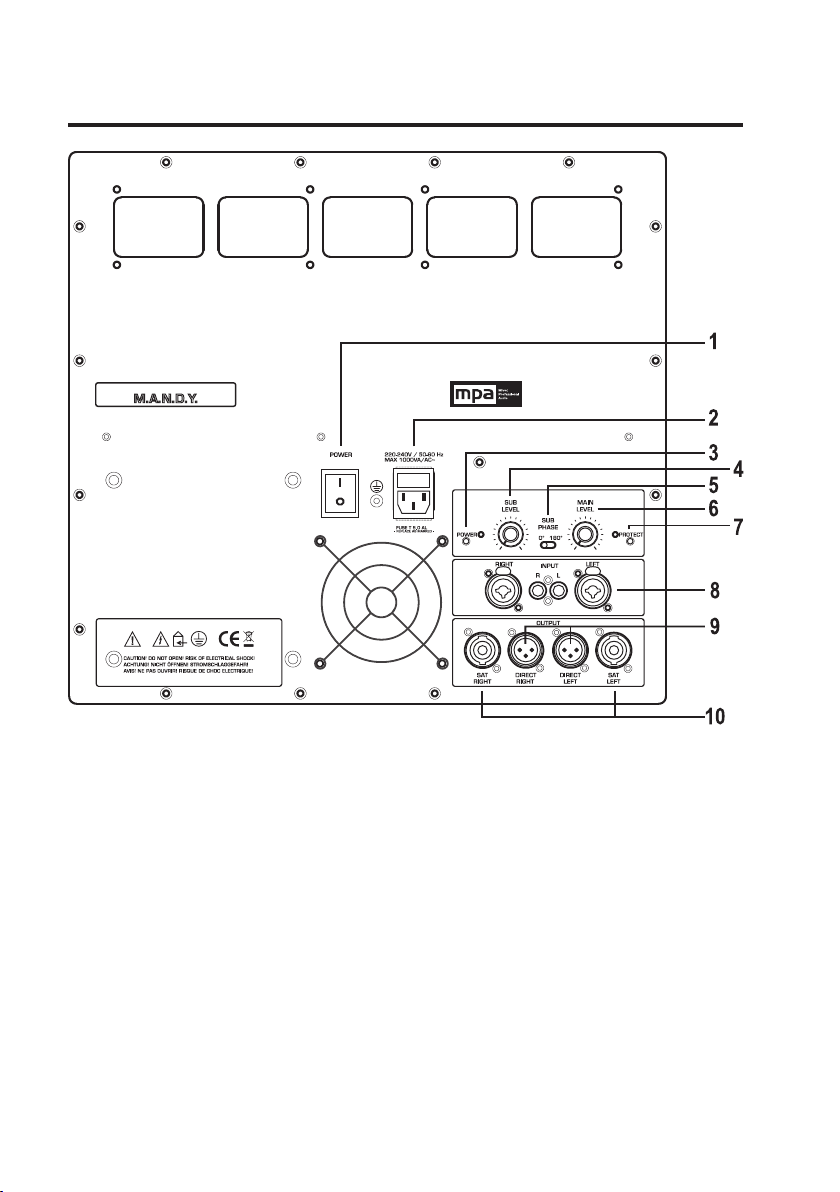

(1) Schalter POWER (2) Netzanschluss (3) Anzeige POWER (4) Regler SUB LEVEL (5) Schalter SUB PHASE

(6) Regler MAIN LEVEL (7) Anzeige PROTECT (8) Anschlüsse INPUT LEFT/RIGHT (9) XLR-Anschlüsse OUTPUT DIRECT LEFT/RIGHT (10) Anschlüsse OUTPUT SAT LEFT/RIGHT

Page 9

7. Aufstellung

Achten Sie bei der Auswahl des Aufstellortes darauf, dass direktes Sonnenlicht, Vibrationen, Staub,

Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken Transforma

toren oder Motoren in der Nähe des Gerätes benden.

Achten Sie beim Aufstellen mit anderem Equipment auf ausreichende Belüftung. Halten Sie aus

reichend Abstand zu Wärmequellen. Stellen Sie das Aktiv PA-System nicht in die direkte Nähe von Wärmequellen wie z.B. eine Heizung. Richten Sie keine starken Strahler und Lichtquellen auf das Gerät. Dies kann zur Überhitzung führen (Brandgefahr!).

Die Wärmeabfuhr des Gerätes darf nicht behindert werden. Decken Sie die Lüftungsöffnungen des

Gerätes nicht ab. Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Gerätes und kann zur Überhitzung führen (Brandgefahr!).

Bohren oder Schrauben Sie zur Befestigung keine zusätzlichen Schrauben in die Gehäuse, dadurch

können gefährliche Spannungen berührbar werden.

Beachten Sie, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt

werden. Verlegen Sie Kabel immer so, dass niemand über sie stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr!

Die Kabel müssen ausreichend lang sein. Vermeiden Sie es, sie mechanisch durch Zug zu bela

sten. Dadurch können die Kabel bzw. das Gerät beschädigt werden. Es besteht die Gefahr eines gefährlichen elektrischen Schlags.

Stellen Sie Ihr Aktiv PA-System nicht direkt in der Nähe von Bildschirmen, wie z.B. Fernsehgeräten

oder Computermonitoren auf. Es besteht die Gefahr, dass die Magnetfelder der Lautsprecher das Bild verzerren.

Betreiben Sie das Aktiv PA-System nur auf einem stabilen Untergrund, der nicht wärmeempndlich

ist.

Bei der Aufstellung der Satellitenlautsprecher muss auf einen sicheren Stand und eine entspre

chend stabile Aufstelläche geachtet werden. Durch ein Herabfallen von Boxen können ernsthafte

Personenschäden verursacht werden.

Ein Aufhängen der Boxen an Griffen oder ähnlichen Vorrichtungen ist nicht zulässig.

Falls die Satellitenlautsprecher auf Stativen aufgestellt werden, müssen diese entsprechend stabil

und für die Last der Lautsprecher geeignet sein.

• Rollen Sie das Aktiv PA-System zum Aufstellungsort.

• Kippen Sie den Subwoofer nach vorn, sodass der Schallaustritt zum Publikum weist.

• Stellen Sie die Satellitenlautsprecher auf. Sie können auch mit Boxenstativen versehen werden. An der Oberseite

desSubwoofersisteinBoxenanschvorgesehen,dereineDistanzstangefüreinenSatellitenlautsprecheraufnehmen

kann.

• Subwoofer und Satellitenlautsprecher sollten möglichst dem Publikum gegenüber auf einer Linie aufgestellt werden. Hierdurch werden Klangprobleme vermieden.

Page 10

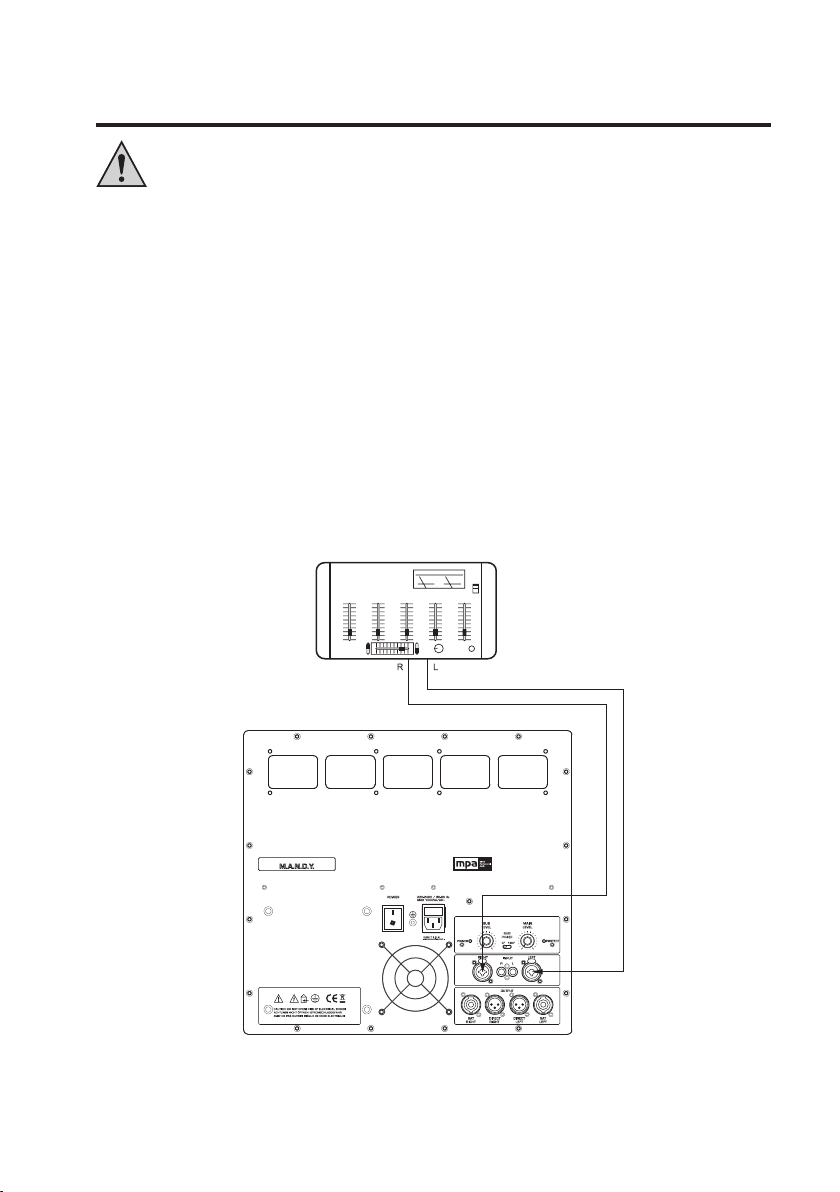

8. Anschluss der Signaleingänge

Das Aktiv PA-System ist mit symmetrischen XLR-Klinken-Kombibuchsen und zusätzlich mit unsymmetrischen Cinchanschlüssen ausgestattet. Es ist für die Funktion unerheblich, welche Anschlüsse gewählt werden. Verwenden Sie jedoch immer nur eine Anschlussart.

Beachten Sie beim Anschluss der Signaleingänge, dass die Anschlusskabel nicht gequetscht oder

durch scharfe Kanten beschädigt werden.

Der Anschluss der Eingänge darf nur an niederpegelige Audioausgänge von Audiogeräten erfol

gen.

Das Aktiv PA-System und das Gerät, an das das es angeschlossen wird, muss während der An

schlussarbeiten ausgeschaltet sein.

Benutzen Sie zum Anschluss der Eingänge nur hierfür geeignete abgeschirmte Cinch- bzw. XLR-

oder Klinkenleitungen. Bei Verwendung falscher Kabel können Störungen auftreten.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Aktiv PA-Systems

führen können, dürfen an die Cincheingänge nur Audiogeräte mit einem Cinchausgang angeschlossen werden. An die XLR-Klinken-Kombibuchsen dürfen nur Geräte mit XLR- bzw. Klinken-Ausgängen angeschlossen werden.

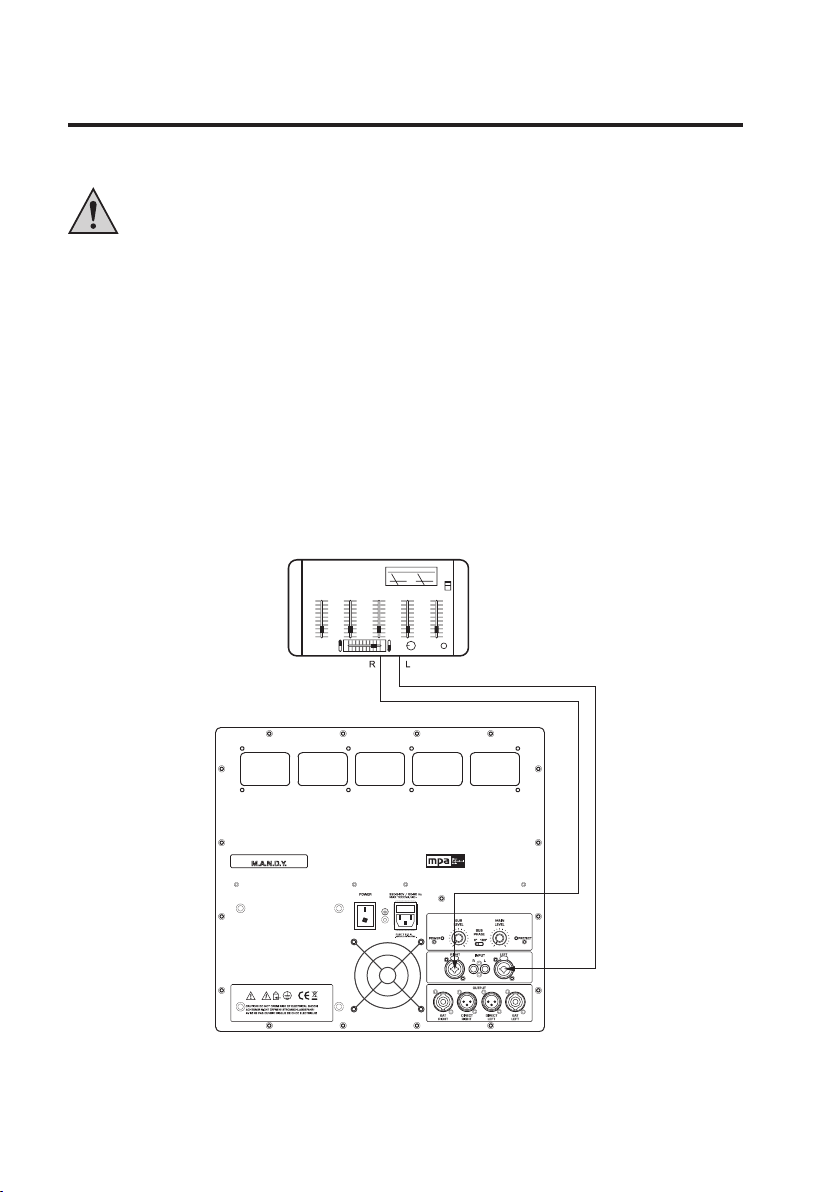

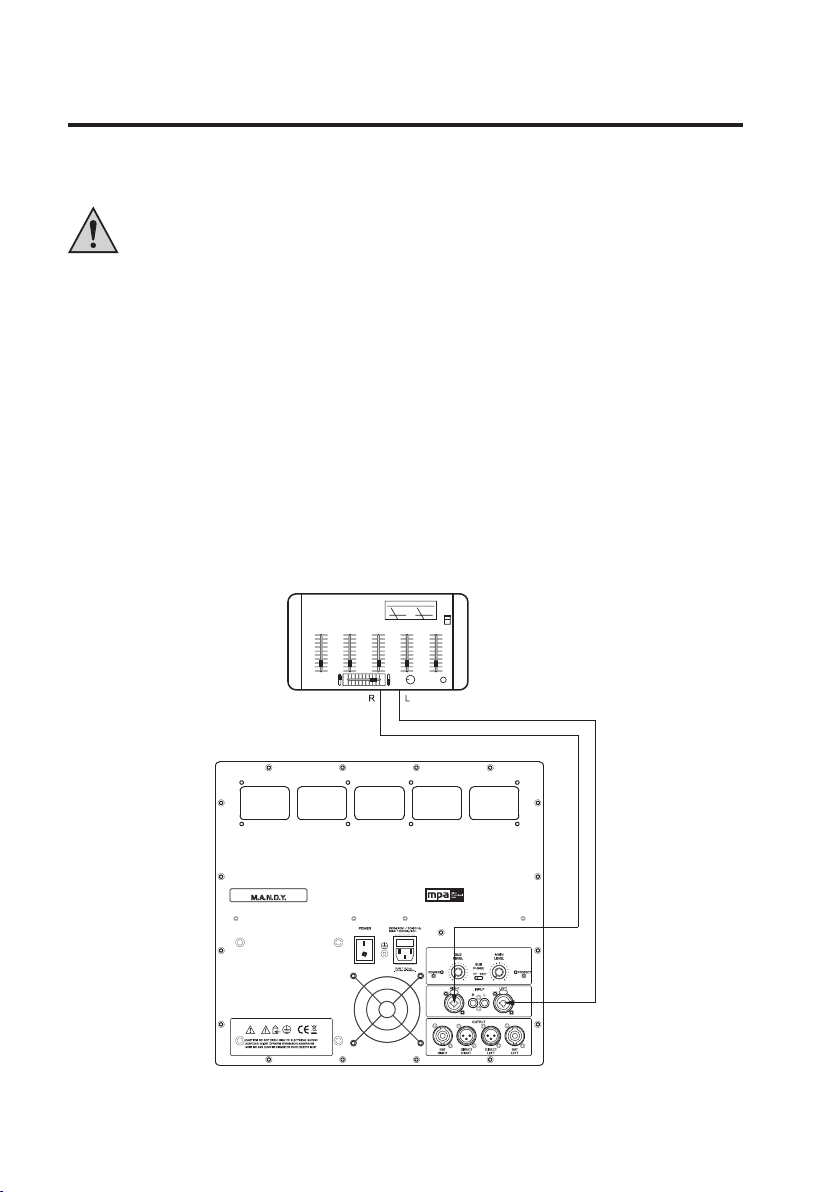

• Verbinden Sie die Cinch-Anschlüsse INPUT L/R (8) bzw. die XLR-Klinken Kombibuchsen INPUT LEFT/RIGHT (8) mit den Vorverstärkerausgängen des vorgeschalteten Audiogerätes (z.B. Mischpult).

• Verbinden Sie hierbei den Anschluss INPUT R bzw. RIGHT mit dem rechten Vorverstärkerausgang und den Anschluss INPUT L bzw. LEFT mit dem linken Vorverstärkerausgang.

Page 11

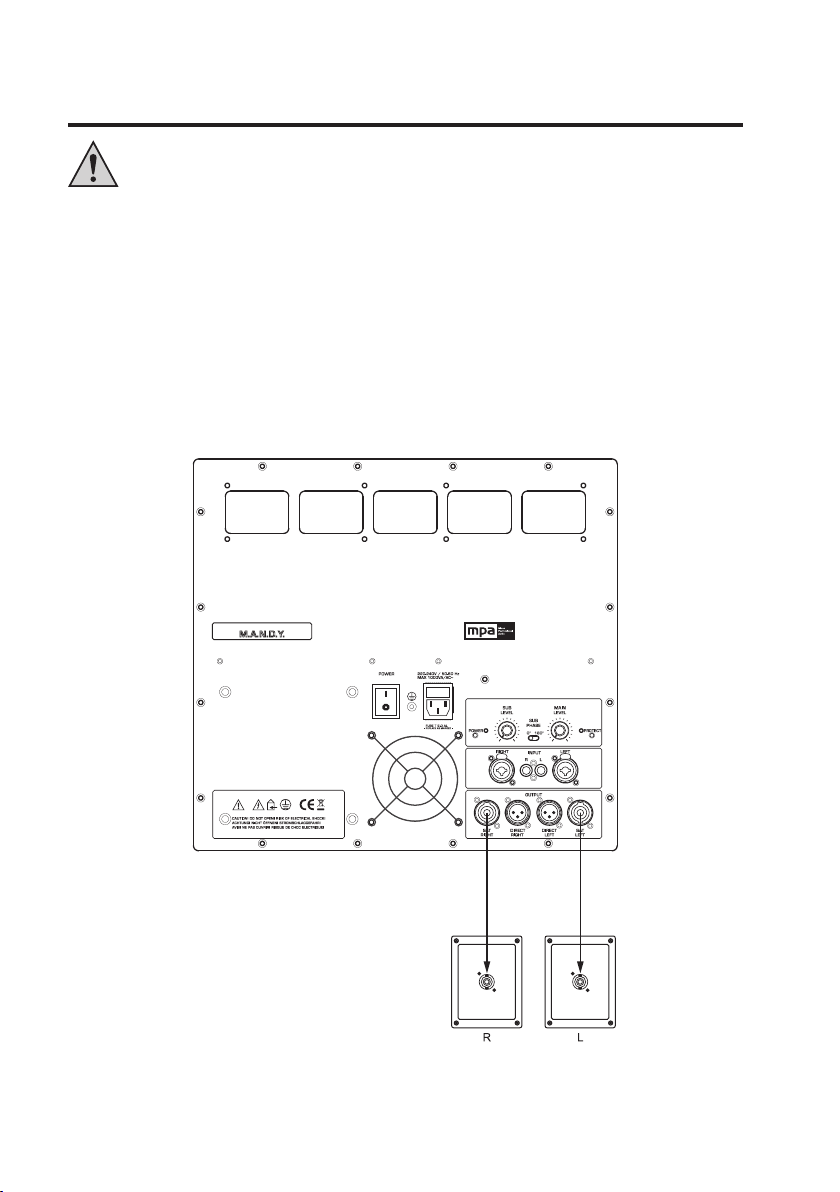

9. Anschluss der Ausgänge

Das Aktiv PA-System muss während der Anschlussarbeiten ausgeschaltet sein.

Verwenden Sie zum Anschluss der Satellitenlautsprecher nur geeignete Leitungen mit professionellen

SPK-Steckverbindern.

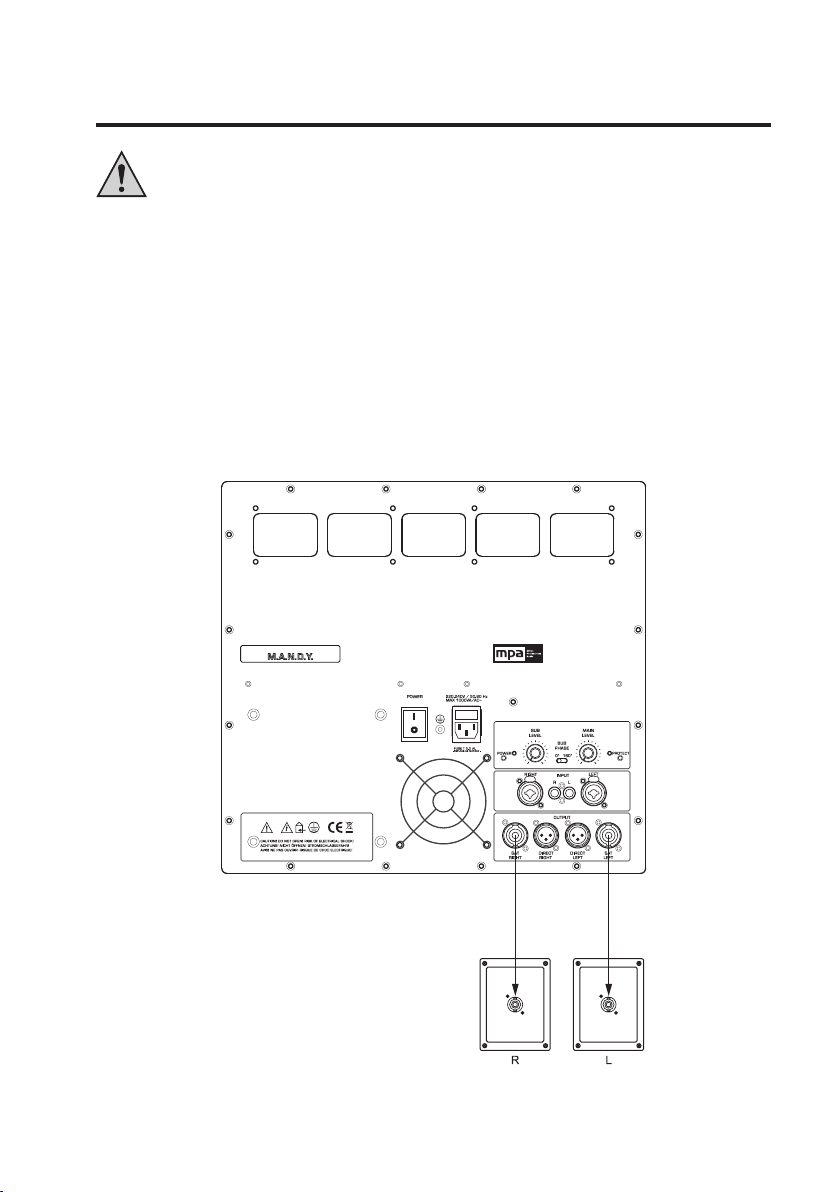

• Verbinden Sie die Anschlüsse OUTPUT SAT LEFT/RIGHT (10) mit den Lautsprechereingängen der Satellitenlaut sprecher.

• Verbinden Sie den Anschluss SAT RIGHT mit dem Anschluss des rechten Satellitenlautsprechers und den Anschluss SAT LEFT mit dem Anschluss des linken Satellitenlautsprechers.

Steckerbelegung der SPK-Anschlüsse: (1+) positiver Anschluss (1-) negativer Anschluss

• Die Anschlüsse OUTPUT DIRECT LEFT/RIGHT (9) führen das gleiche Signal, wie die Anschlüsse INPUT LEFT/RIGHT (8) und können bei Bedarf an die Audioeingänge eines weiteren Gerätes angeschlossen werden.

Page 12

10. Netzanschluss

Achten Sie vor dem Einstecken des Netzsteckers darauf, dass die am Subwoofer angegebene

Gerätespannung mit der verfügbaren Netzspannung übereinstimmt. Sollte die Angabe nicht mit der zur Verfügung stehenden Netzspannung übereinstimmen, schließen Sie das Gerät nicht an. Bei einer falschen Versorgungsspannung sind schwerwiegende Schäden die Folge.

Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann

lebensgefährliche elektrische Schläge verursachen.

Die Netzsteckdose, an die das Aktiv PA-System angeschlossen wird, muss leicht erreichbar sein,

damit das System im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann.

Das Aktiv PA-System und alle angeschlossenen Geräte müssen beim Anschluss der Spannungs

versorgung ausgeschaltet sein.

Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallgefahren

zu vermeiden.

Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen den

Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Be dienungsanleitung sind. Wird eine Verlängerungsleitung benutzt, muss sichergestellt sein, dass diese für die entsprechende Belastung ausgelegt ist.

• Stecken Sie den Kaltgerätestecker der Netzleitung in den Netzanschluss (2).

• Stecken Sie den Netzstecker der Netzleitung in eine Wandsteckdose.

• Mit dem Schalter POWER (1) wird das Aktiv PA-System ein- bzw. ausgeschaltet. Stellung „O“: Gerät ist ausgeschaltet. Stellung „I“: Gerät ist eingeschaltet.

• Bei eingeschaltetem Gerät leuchtet die Anzeige POWER (3).

Page 13

11. Inbetriebnahme und Bedienung

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und dieser Bedie-

nungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.

Schalten Sie das Aktiv PA-System immer zuletzt ein und zuerst aus. Sie vermeiden damit, dass

Störgeräusche, wie sie z.B. beim Ausschalten eines Mischpults auftreten können, das Aktiv PASystem beschädigen.

Achten Sie darauf, dass die angeschlossenen Geräte nicht überlastet werden. Die Wiedergabe

darf keinesfalls verzerrt sein. Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke eingestellt wurde, so ist das Aktiv PA-System sofort auszuschalten und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an eine Fachkraft.

Das Gerät darf nur von Personen bedient werden, die sich mit der Anleitung vertraut gemacht haben

und diese beachten. Halten Sie andere Personen und Kinder vom Gerät fern.

• Drehen Sie die Regler MAIN LEVEL (6) und SUB LEVEL (4) ganz zurück (auf Linksanschlag).

• Schalten Sie das angeschlossene Mischpult ein und starten Sie die Wiedergabe. Stellen Sie am Mischpult eine mittlere Lautstärke ein.

• Schalten Sie das Aktiv PA-System mit dem Schalter POWER (1) ein.

• Regeln Sie die Lautstärke am Mischpult auf ca. 75% der maximalen Lautstärke bzw. auf den maximalen unverzerrten Pegel (ersichtlich bei Geräten mit Aussteuerungsanzeigen an der „0 dB-Markierung).

• Regeln Sie nun die Gesamtlautstärke des Aktiv PA-Systems mit dem Regler MAIN LEVEL (6) und die Subwoofer lautstärke mit dem Regler SUB LEVEL (4) auf die maximal benötigte Lautstärke.

Diese Einstellung erzielt einen möglichst hohen Rauschabstand und ermöglicht die beste Audioqualität. Achten Sie darauf, das Aktiv PA-System nicht zu überlasten. Durch eine zu hohe Lautstärke kann es zu Schäden

kommen. Der Subwoofer sollte die Satellitenlautsprecher im Tiefbassbereich ergänzen. Er sollte nicht dröhnen.

• WenndieAnzeigePROTECT(7)aueuchtet,hatdieintegrierteSchutzschaltungangesprochen.SchaltenSiedas

Gerät in diesem Fall aus und lassen Sie es abkühlen. Wenn die Anzeige PROTECT (7) bei erneutem Einschalten nach der Abkühlphase immer noch leuchtet, liegt ein Fehler vor. Überprüfen Sie den Anschluss und bringen Sie das Gerät in eine Fachwerkstatt bzw. wenden Sie sich an unseren Kundendienst, falls hierbei kein Fehler feststellbar ist.

• Schalten Sie den Schalter SUB PHASE (5) probehalber um. Je nach Aufstellort der Satellitenlautsprecher kann die Phasenumkehrung des Subwoofers, die dieser Schalter bewirkt, eine Verbesserung der Basswiedergabe zur Folge haben. Die Stellung mit dem saubereren und lauteren Bass ist die richtige.

• Nach dieser Grundeinstellung wird die Lautstärke nur noch mit dem Lautstärkeregler am Mischpult eingestellt. Bei jeder Veränderung der Beschaltung muss der Einstellvorgang wiederholt werden.

• Um die Anlage abzuschalten, schalten Sie bitte zuerst das Aktiv PA-System mit dem Schalter POWER (1) und dann erst das Mischpult aus.

Page 14

12. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Aktiv PA-Systems z.B. auf Beschädigung der Netzleitung und der Gehäuse.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das System außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das System oder die Netzleitung sichtbare Beschädigungen aufweisen

• das System nicht mehr arbeitet

• nach längerer Lagerung unter ungünstigen Verhältnissen, oder

• nach schweren Transportbeanspruchungen

Bevor Sie das Aktiv PA-System reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt

werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen

Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren

a) Sicherungswechsel

Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nenn-

stromstärke(sieheTechnischeDaten)alsErsatzVerwendungnden.

getrennt werden.

getrennt wurde.

bzw. einschlägigen Vorschriften vertraut ist.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Netztrennung (Netzstecker ziehen!) ziehen Sie den Kaltgerätestecker aus dem Netzanschluss (2) am Gerät. Hebeln Sie den Sicherungshalter am Netzanschluss (2) mit der defekten Sicherung heraus.

• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.

• Setzen Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig ein.

• Erst danach die Netzleitung wieder mit dem Gerät verbinden und in eine Netzsteckdose einstecken.

b) Reinigung

Äußerlich sollte das Aktiv PA-System nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Die Teppichbespannung der Gehäuse können Sie mit einem Staubsauger absaugen.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Gehäuseober

ächenbeschädigtwerdenkönnten.

Page 15

13. Behebung von Störungen

Mit dem Aktiv PA-System haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Funktion, Anzeige POWER (3) leuchtet nicht

• Ist das System eingeschaltet?

• Ist der Netzstecker in der Netzsteckdose eingesteckt?

• Ist die Sicherung des Systems defekt?

• Überprüfen Sie die Netzsteckdose. Wird sie ordnungsgemäß mit Strom versorgt?

Die Anzeige POWER (3) leuchtet, es ist jedoch kein Ton zu hören

• Steht der Lautstärkeregler am Mischpult auf Minimum?

• Ist das Mischpult richtig an den Eingang angeschlossen?

• Ist am Mischpult evtl. eine Mute-Schaltung aktiviert?

• Steht der Regler MAIN LEVEL (6) auf Minimum?

Nur ein Satellitenlautsprecher funktioniert

• Ist die entsprechende Anschlussleitung vom Mischpult in Ordnung?

• Ist der Lautsprecher richtig an den Anschluss OUTPUT SAT RIGHT bzw. LEFT (10) angeschlossen?

• Ist am Mischpult der Balance- oder Panoramaregler falsch eingestellt?

• Ist die Anschlussleitung von der Audioquelle zum Mischpult richtig angeschlossen?

Es tritt ein Brummen auf

• Sind die Signalkabel vom Mischpult zum Aktiv PA-System in Ordnung?

• Sind die Signalkabel von der Audioquelle zum Mischpult in Ordnung?

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann

durchzuführen.

Page 16

14. Handhabung

• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.

Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet

ist.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen

GriffächenausderNetzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

15. Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestim

mungen.

16. Technische Daten

Betriebsspannung .........................................................220-240 V/50-60 Hz

Leistungsaufnahme: .....................................................1000 W

Sicherung .....................................................................T5AL/250V (5x20mm)

Ausgangsleistung max. ................................................1000 W

Ausgangsleistung RMS ................................................660 W

Frequenzbereich ...........................................................33-130 Hz (Sub) / 130-20000 Hz (Sat)

Schalldruck ...................................................................max. 125 dB

Subwoofer ....................................................................46 cm (18“)

Satelliten .......................................................................25 cm (10“) + 25 mm (1“) Hochtonhorn (90 x 40°)

Abmessungen (Sub) .....................................................540 x 670 x 710 mm (B x H x T)

Abmessungen (Sat) ......................................................335 x 463 x 225 mm (B x H x T)

Gewicht (Sub) ...............................................................44,8 kg

Gewicht (Sat) ................................................................2 x 11 kg

Page 17

Table of Contents

Page

1. Introduction ......................................................................................................................................................18

2. Intended Use ...................................................................................................................................................

3. Explanation of Symbols ...................................................................................................................................

4. Safety Information ............................................................................................................................................

5. Function and Feature Description ....................................................................................................................

6. Connections and Control Elements .................................................................................................................

7. Set-Up .............................................................................................................................................................. 24

8. Signal Input Connection ...................................................................................................................................

9. Output Connection ...........................................................................................................................................

10. Mains Connection ............................................................................................................................................

11. Commissioning and Operation ........................................................................................................................

12. Maintenance ....................................................................................................................................................29

a) Fuse Replacement ....................................................................................................................................

b) Cleaning ....................................................................................................................................................29

13. Troubleshooting ...............................................................................................................................................30

14. Handling ........................................................................................................................................................... 31

15. Disposal ...........................................................................................................................................................31

16. Technical Data .................................................................................................................................................

(

19 19 20 22 23

25 26 27 28

Page 18

1. Introduction

Dear Customer, thank you for purchasing this product.

This product complies with the statutory national and European specications. To maintain this status and to ensure

safe operation, you as the user must observe these operating instructions!

These operating instructions are part of this product. They contain important notes on commissioning and

handling. Also consider this if you pass on the product to any third party.Therefore, retain these operating

instructions for reference! If there are any technical questions, contact: Germany: Fon. +49 9604 / 40 88 80 Fax +49 9604/40 88 48 e-mail: [email protected] Mon to Thurs 8.00am to 4.30pm Fri 8.00am to 2.00pm

Page 19

2. Intended Use

The active PA system is used to amplify audio signals from audio systems and to convert them into audible sound waves via the speakers.

The inputs must only be connected to low-level audio outputs of audio devices. Only suitable passive speakers can be connected to the speaker outputs. This product is only approved for connection to 220-240 V/50-60 Hz alternating voltage and only for use with an

earthed mains socket. It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided. Any other use than that described above will lead to damage to the product and involves other risks, such as short

circuit, re, etc. No part of the product must be modied or converted in any way. Do not open the casing.

Observe all safety and assembly notes in these operating instructions!

3. Explanation of Symbols

The lightning symbol in a triangle warns against unprotected live components or elements inside the housing

or „live“ connection points. Touching these components or connection points may pose a danger to life.

Lines must only be connected to such connection points by specialists, or lines ready for connection must

The device contains no parts that require servicing by the user. Therefore, never open the device.

be used.

This symbol on the device indicates that the user must read these operating instructions before using the

product and observe them during operation. The exclamation mark indicates important notes in these operating instructions that must be strictly observed.

This symbol with the house informs the user that the device must only be used in closed rooms.

Page 20

4. Safety Information

In case of damage caused by failure to observe these operating instructions, the guarantee will

Nor do we assume any liability for damage to property or personal injury caused by improper use

Dear Customer: The following safety information is intended not only for the protection of the device but

expire. We do not assume any liability for consequential damage!

or failure to observe the safety instructions. Any guarantee expires in these cases!

also for the protection of your health. Please read the following items carefully:

• For safety reasons, any unauthorized conversions and/or modications to the product are not permit-

ted.

• All persons operating, installing, setting up, commissioning or servicing this device must be trained and

qualied accordingly and observe these operating instructions.

• This device is a safety class 1 product. The only permissible voltage source is a proper grounded mains socket (220-240 V/50-60 Hz) of the public mains.

• Ensure proper commissioning of the device. Observe the operating instructions for it.

• Make sure that the mains cable is not squeezed, bent, damaged by sharp edges or put under mechanical stress. Avoid excessive thermal stress on the mains cable from extreme heat or cold. Do not modify the mains cable. Otherwise the mains cable may be damaged. A damaged mains cable can cause a deadly electric shock.

• Do not touch the mains cable if it is damaged. First, power down the respective mains socket (e.g. via the respective circuit breaker and FI switch) and then carefully pull the mains plug from the mains socket. Separate the mains cable from the device. Never use the product if the mains cable is damaged.

• In order to completely separate the amplier from the mains, you have to pull the mains plug/s out of the active PA system of the mains socket. It is not sufcient to turn the active PA system off with the on/off

switch.

• This product is not a toy and not suitable for children. Children cannot judge the dangers involved when handling electrical devices.

• Never pour liquids on electrical devices and do not place any containers lled with liquids (e.g. vases) on them. There is great danger of re or potentially fatal electric shock. If this is the case, rst power down

the respective mains socket (e.g. switch off circuit breaker and FI switch) and then pull the mains cable from the socket. Disconnect all cables from the device. Do not operate the product anymore afterwards, but take it to a specialist workshop.

• Never plug in or unplug the mains plug when your hands are wet.

• Make sure the subwoofer is sufciently ventilated when in operation. Do not cover the ventilation openings

with any magazines, blankets, curtains or similar. Keep a minimum distance of approx. 15 cm to other objects.

• Do not expose the device to any high temperatures, dripping or splashing water, strong vibrations or heavy mechanical stress.

• Do not place any open sources of re, such as burning candles, on the device.

• Consult an expert when in doubt as to the operation, safety or the connection of the device.

Page 21

• Never operate the device unattended.

• Only use the device in a moderate climate and avoid any tropical environment.

• Do not leave any packaging material unattended. It may become a dangerous toy for children.

• Store no magnetic storage devices close to the active PA system, such as discs, video cassettes, etc.

because the magnetic eld of the speakers may destroy the information recorded on these storage

media.

• Also observe the additional safety information in the individual chapters of these operating instructions.

• Observe the safety and operating instructions of any other devices that are connected to the active PAsystem.

• In commercial or public facilities, many laws and regulations of the employers‘ liability insurance associations must be observed for electrical systems and equipment, etc., e.g. regarding the prevention of

accidents. As the operator, you are obliged to collect information on this from the appropriate ofces and

authorities and you are responsible for compliance with the applicable laws and regulations.

• If you are not sure about the correct connection or if any questions arise which are not covered by the operating instructions, do not hesitate to contact our technical support or another specialist.

Page 22

5. Function and Feature Description

The input signal is separated in bass and midrange tone shares by an active frequency switch.

The bass shares are amplied by the bass end stage and converted into low-frequency sound waves via the sub-

woofer.

The midrange tone shares are also amplied by an end stage and converted into sound waves via satellite speak-

ers.

The 18“ subwoofer is installed in a bass reex casing that also contains the entire amplier electronics.

The satellite speakers are built in 2-path technology, with a 10“ low midrange driver and a treble horn. The subwoofer casing is equipped with rollers to permit easy transport. All casings are protected well from mechanic

strain with carpet application. The satellite speakers can be set up with speaker stands that can also be connected to the subwoofer speaker

ange.

Features:

• 46 cm (18“) bass reex subwoofer

• 25 cm (10“) satellites with horn trebles

• Separate level controllers for subwoofer and overall volume

• Phase reversing switch for the subwoofer

• Professional SPK connections for the satellite speakers

• Stable metal grid

• Metal speaker ange

• Particularly resilient carpeted surface

• Stable subwoofer steering rollers (2 can be arrested)

• Air-tight transport handles

Page 23

6. Connections and Control Elements

(1) POWER switch (2) Mains Connection (3) POWER display (4) SUB LEVEL controller (5) SUB PHASE switch

(6) MAIN LEVEL controller (7) Display PROTECT (8) INPUT LEFT/RIGHT connections (9) OUTPUT DIRECT LEFT/RIGHT XLR connections (10) OUTPUT SAT LEFT/RIGHT connections

Page 24

7. Set-Up

When selecting the set-up site, observe that direct sunlight, vibration, dust, heat, cold and moisture

must be avoided. There also must not be any strong transformers in the device‘s proximity.

 Ensuresufcientventilationwhensettingupthedevicewithotherequipment.Keepasufcient

Heat dissipation from the device must not be obstructed. Do not cover the ventilation openings

Do not drill or screw any additional screws into the casing. This may expose dangerous voltage to

Make sure that the connection cables are not squeezed or damaged by sharp edges. Always place

 Thecablesmustbesufcientlylong.Donotputanymechanicstrainonthem.Thismaydamage

Do not set up your active PA system right next to screens, such as TVs or computer screens. The

Only operate the active PA system on a sturdy surface that is not sensitive to high temperatures.

 Whensettingupthesatellitespeakers,makesurethattheyareonastablefootingandthatyound

 Itisnotpermittedtosuspendthespeakersfromthecarryinghandlesoranyotherttings.

If the satellite speakers are set up on stands, they must be accordingly stable and suitable for the

distance from heat sources. Do not place the active PA system directly next to heat sources, e.g. radiators. Do not point any strong spotlights or light sources towards the device. This may cause

overheating(dangerofre!).

of the device. Air circulation must not be obstructed by objects such as magazines, tablecloths, curtains or similar. This prevents heat dissipation from the device and may lead to overheating

(dangerofre!).

touch.

cables so that no one can trip over them or be caught in them. Danger of injury!

the cables or device. There is a risk of dangerous electric shock.

magneticeldsgeneratedbythespeakersmaydistorttheimage.

a correspondingly stable setup surface. Serious injury to persons can be caused if the speakers fall down.

speaker load.

• Roll the active PA system to the site of setup.

• Tilt the subwoofer forwards so that the sound exit points at the audience.

• Set up the satellite speakers. They can also be equipped with speaker stands. At the top of the subwoofer, there is

a speaker ange that can take up a spacer rod for a satellite speaker.

• Subwoofers and satellite speakers should be set up in a line opposite from the audience if possible. This avoids sound problems.

Page 25

8. Signal Input Connection

The active PA system is equipped with symmetrical XLR plug combination sockets and additionally with asymmetric cinch connections. The connections selected do not affect function. Only use one connection type at a time, though.

When connecting the signal inputs, make sure that the connection cables are neither pinched nor

damaged by sharp edges. The inputs must only be connected to low-level audio device outputs of audio devices. The active PA system and the device it is connected to must both be switched off during connec-

For the connection of the RCA inputs, only use suitable shielded cinch or XLR or jack-plug lines.

To avoid distortion or mismatching that may damage the active PA system, only audio devices with

tion.

Use of any wrong cables may cause interferences.

a cinch output may be connected to the cinch inputs of the device. Only devices with XLR or jack

outputs must be connected to the XLR-jack combination inputs.

• Connect the cinch connections INPUT L/R (8) or the XLR jack plug combination connections

INPUT LEFT/RIGHT (8) to the pre-amplier outputs of the upstream audio device (e.g. mixer).

• Connect the INPUT R or RIGHT connection to the right pre-amplier output and the INPUT L or LEFT connection to

the left pre-amplier output.

Page 26

9. Output Connection

The active PA system must be turned off during connection work.

 UseonlysuitablelineswithprofessionalSPKplugconnectorstoconnectthesatellitespeakers.

• Connect the OUTPUT SAT LEFT/RIGHT (10) connections to the speaker inputs of the satellite speakers.

• Connect the SAT RIGHT connection to the right satellite speaker connection and the SAT LEFT connection to the left satellite speaker connection.

Plug assignment of the SPK connections: (1+) positive connection (1-) negative connection

• The connection OUTPUT DIRECT LEFT/RIGHT (9) conducts the same signal as the connection INPUT LEFT/RIGHT (8) and can be connected to the audio inputs of another device if required.

Page 27

10. Mains Connection

Before plugging in the mains plug, ensure that the device voltage indicated at the subwoofer

corresponds to the available mains voltage. Do not connect the device if the indication does not correspond to the available mains voltage. Wrong supply voltage will cause serious damage.

Be careful when handling mains cables and mains connections. Mains voltage may cause poten-

The mains socket to which the active PA system is connected must be easily accessible so that

The active PA system and all connected devices must be turned off when connecting the voltage

Make sure that no cables lie around openly. Install cables professionally to prevent accidents. Make sure that all electrical connections and connection cables between the different devices and

• Connect the mains cable low-voltage plug to the mains connection (2).

• Plug the mains plug into a wall socket.

• The POWER switch (1) is used to switch the active PA system on and off. Position „O“: The device is off. Position „I“: Device on.

• The POWER (3) display lights up when the device is switched on.

tially fatal electric shock.

the system can be quickly separated from the mains voltage in case of an error.

supply.

any extension cables comply with the regulations and the operating instructions. If an extension line is used, ensure that it is designed for the respective load.

Page 28

11. Commissioning and Operation

Only put the device into operation when you have become familiar with its features and these

operating instructions. Check again that all connections are correct. Do not put the product into operation if it is damaged.

 TheactivePAsystemshouldalwaysbethelasttobeturnedonandthersttobeturnedoff.This

wayyoucanpreventanyundesirednoise(whichtypicallyoccurswhenswitchingoffamixer)that

may damage the active PA system.

Make sure that the connected devices are not overloaded. Playback must never be distorted. If

distorted music signals can be heard although the volume was not set too high, switch off the active PA system immediately and check the connection. If the connection is correct, please contact a specialist.

The device must only be operated by persons familiar with the operating instructions and observing

them.Keepotherpersonsandchildrenawayfromthedevice.

• Turn the controls MAIN LEVEL (6) and SUB LEVEL (4) down completely (to the left).

• Switch on the connected mixer and start playback. Set a medium volume at the mixer.

• Turn the active PA system on with the POWER switch (1).

• Set the mixer volume to approx. 75% of the maximum volume or the maximum undistorted level (visible for devices with level indicator at the „0 dB mark).

• Now adjust the total volume of the active PA system to the maximum volume required with the controller MAIN LEVEL (6) and the subwoofer volume with the controller SUB LEVEL (4).

This setting achieves the highest possible signal-to-noise ratio and enables the best audio quality. Make sure not to overload the active PA system. Too high a volume may cause damage. The subwoofer should

supplement the satellite speakers in the low-bass area. It should not drone.

• If the display PROTECT (7) lights up, the integrated protective switch has triggered. In this case, switch off the unit and let it cool off. if the display PROTECT (7) is still lit after reactivation after the cooling off phase, there is an error. Check the connection and take the device to a specialist workshop or contact our customer service, if they cannot

nd any error.

• Try switching the switch SUB PHASE (5). Depending on site of setup of the satellite speakers, the phase inversion of the subwoofer caused by this switch may improve bass playback. The position where the bass is cleaner and louder is correct.

• After this basic setting, the volume is only set with the mixer volume controller. Every change of the wirings requires repetition of the setting process.

• To switch the system off, rst switch off the active PA system with the POWER switch (1) and then switch off the

mixer.

Page 29

12. Maintenance

Regularly check the technical safety of the active PA system, e.g. for damage to the mains cable or the casings. If it can be assumed that safe operation is no longer possible, the system must be turned off and precautions are to

be taken to ensure that it is not used unintentionally. Pull the mains plug from the mains socket! It can be assumed that safe operation is no longer possible if:

• there is visible damage to the system or to the mains cable

• the system no longer works

• the device has been stored under unfavourable conditions for an extended period of time or

• after exposure to extraordinary stress caused by transport

Always observe the following safety information before cleaning or servicing the active PA system:

Live components may be exposed if covers are opened or components are removed.

The device must be disconnected from all power sources before any servicing or repair work is

Capacitors inside the device may still carry voltage even though they have been disconnected from

 Onlyqualiedexpertsfamiliarwiththehazardsinvolvedandtherelevantregulationsmustperform

a)FuseReplacement

If the fuse must be replaced, observe that only fuses of the indicated type and rated current (see Technical Data) must be used.

carried out.

all power sources.

repairs.

Never repair fuses or bridge the fuse holder.

• After mains disconnection (pull the mains plug!), pull the low-voltage plug from the mains connection (2) at the device. Lever out the fuse holder at the mains connection (2) with the defective fuse.

• Remove the defective fuse and replace it with a fuse of the same type.

• Now carefully re-insert the fuse holder with the new fuse.

• Only then connect the mains line to the device again and plug into a mains socket.

b)Cleaning

The outside of the active PA system components should be cleaned with a soft, dry cloth or a brush only. You can clean off the carpet cover of the casing with a vacuum cleaner.

Never use any aggressive cleaning agents or chemical solutions as these may damage the surface of the casing.

Page 30

13. Troubleshooting

In purchasing the active PA system, you have acquired a product designed to the state of the art and operationally reliable.

Nevertheless, problems or errors may occur. Therefore, we would like to describe how to eliminate possible errors here:

Always observe the safety information!

Nofunction,thePOWER(3)displaydoesnotlightup

• Is the system switched on?

• Is the mains plug connected to the mains socket?

• Is the system‘s fuse defective?

• Check the mains socket. Is it properly supplied with current?

ThePOWER(3)displaylightsup,butthereisnosound

• Is the volume control on the mixer set to minimum?

• Is the mixer properly connected to the input?

• Is a muting function active at the mixer?

• Is the MAIN LEVEL (6) controller set to minimum?

Only one satellite speaker is working

• Is the respective connection line of the mixer OK?

• Is the speaker properly connected to OUTPUT SAT RIGHT or LEFT (10)?

• Is the balance or panorama controller at the mixer set incorrectly?

• Is the connection line from the audio source to the mixer connected correctly?

A drone is audible

• Are the signal cables from the mixer to the active PA system OK?

• Are the signal cables from the audio source to the mixer okay?

Repairs other than those described above must only be carried out by an authorised specialist.

Page 31

14. Handling

• Never connect the mains plug to a mains socket immediately after the device has been taken from a cold to a warm environment. The resulting condensation may destroy the device.

Allow the device to reach room temperature before connecting it. Wait until the condensation has evaporated.

• Never pull the mains plug from the mains socket by the cable. Only pull it from the mains socket by the intended grip areas.

• Unplug the mains plug from the mains socket if you are not using the device for an extended period of time.

• Disconnect the mains plug from the mains socket during thunderstorms for reasons of safety.

• Do not listen to excessively loud music over an extended period of time. This may damage your hearing.

15. Disposal

Electronic devices are recyclable waste and must not be disposed of in the household waste! Dispose of the product according to the applicable statutory provisions at the end of its service life.

16. Technical Data

Operating voltage ................................................ 220-240 V/50-60 Hz

Power consumption: ............................................ 1000 W

Fuse ..................................................................... T5AL/250V (5x20 mm)

Output power max. .............................................. 1000 W

Output power RMS .............................................. 660 W

Frequency range .................................................33-130 Hz (Sub) / 130-20000 Hz (Sat)

Acoustic pressure ................................................ max. 125 dB

Subwoofer ...........................................................46 cm (18“)

Satellites .............................................................. 25 cm (10“) + 25 mm (1“) treble horn (90 x 40°)

Dimensions (sub) ................................................. 540 x 670 x 710 mm (W x H x D)

Dimensions (Sat) ................................................. 335 x 463 x 225 mm (W x H x D)

Weight (sub) ........................................................ 44.8 kg

Weight (Sat) ......................................................... 2 x 11 kg

Page 32

Table des matières

Page

1. Introduction ......................................................................................................................................................33

2. Utilisation conforme .........................................................................................................................................

3. Explication des symboles ................................................................................................................................

4. Consignes de sécurité .....................................................................................................................................

5. Description des fonctions et des caractéristiques ............................................................................................

6. Prises et éléments de commande ...................................................................................................................

7. Installation ........................................................................................................................................................ 39

8. Raccordement des entrées des signaux .........................................................................................................

9. Raccordement des sorties ...............................................................................................................................

10. Raccordement au réseau ................................................................................................................................

11. Mise en service et commande .........................................................................................................................

12. Entretien ..........................................................................................................................................................44

a) Remplacement du fusible ..........................................................................................................................

b) Nettoyage ..................................................................................................................................................44

13. Dépannage ......................................................................................................................................................45

14. Manipulation ....................................................................................................................................................46

15. Élimination .......................................................................................................................................................46

16. Caractéristiques techniques ............................................................................................................................

34 34 35 37 38

40 41 42 43

Page 33

1. Introduction

Chère cliente, cher client, Nous vous remercions pour l’achat de ce produit.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. An de maintenir le

produit en bon état et de garantir un fonctionnement sans danger, l’utilisateur doit impérativement respecter le présent mode d’emploi !

Le présent mode d’emploi fait partie intégrante de ce produit. Il contient des remarques importantes à

propos de la mise en service et de la manipulation du produit. Observez ces remarques, même en cas de

cession de ce produit à des tiers. Conservez donc le présent mode d’emploi an de pouvoir le consulter à

tout moment ! Pour toute question technique, veuillez vous adresser à : France Tél. 0 892 897 777 Fax 0 892 896 002 e-mail: [email protected] du lundi au vendredi 8h00 à 18h00 le samedi de 8h00 à 12h00

Suisse Tél. 0848/80 12 88 Fax 0848/80 12 89 e-mail: [email protected] du lundi au vendredi 8h00 à 12h00, 13h00 à 17h00

Page 34

2. Utilisation conforme

Le système PA actif a été conçu pour l’amplication des signaux audio des systèmes audio et leur conversion, via les

haut-parleurs, en ondes acoustiques perceptibles. Les entrées doivent uniquement être raccordées aux sorties audio des appareils audio de bas niveau. Les haut-parleurs passifs doivent uniquement être branchés sur les sorties de haut-parleurs. Ce produit est uniquement homologué pour le fonctionnement avec une tension alternative 220-240 V / 50-60 Hz sur

les prises de courant de sécurité. L’utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l’utilisation en plein air est interdite. Impé

rativement éviter d’exposer l’appareil à l’humidité, par ex. dans la salle de bains ou pièces similaires. Toute utilisation autre que celle décrite ci-dessus peut endommager le produit et implique en plus des risques de

court-circuit, d’incendie, etc.

Il est interdit de modier ou de transformer le produit ; il est également interdit d’ouvrir les boîtiers.

Observer toutes les consignes de sécurité et de montage contenues dans le présent mode

d’emploi !

3. Explication des symboles

Le symbole de l’éclair placé dans un triangle met en garde contre les composants ou les éléments non

protégés sous tension situés à l’intérieur du boîtier ou contre les connexions dangereuses au contact. Le

contact avec ces composants ou connexions peut être mortel.

Les câbles raccordés à de telles connexions ne doivent être raccordés que par un spécialiste ou bien il

faut utiliser des câbles prêts à brancher.

Aucune pièce de l’appareil ne nécessite un entretien de la part de l’utilisateur. N’ouvrez donc jamais

l’appareil.

Ce symbole sur l’appareil indique à l’utilisateur qu’il doit lire le présent mode d’emploi avant de mettre en

service l’appareil et qu’il doit respecter les informations qu’il contient durant le fonctionnement. Dans le présent mode d’emploi, le point d’exclamation précède les indications importantes qui doivent impérativement être respectées.

Le symbole avec la maison indique à l’utilisateur que l’appareil doit exclusivement être utilisé en intéri-

eur.

Page 35

4. Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi a pour effet d’annuler la

garantie. Nous déclinons toute responsabilité pour les dommages consécutifs ! Nous déclinons toute responsabilité pour les dommages matériels ou corporels qui résultent d’une

manipulation de l’appareil non conforme aux spécications ou du non-respect des présentes

consignes de sécurité. De tels cas entraînent l’annulation de la garantie !

Chère cliente, cher client : les consignes de sécurité et mentions de danger ci-après ne sont pas uniquement

destinées à préserver le bon fonctionnement de l’appareil, mais aussi à préserver votre santé. Veuillez

attentivement lire les points suivants :

• Pour des raisons de sécurité, il est interdit de transformer et / ou modier soi-même l’appareil.

• Toute personne susceptible d’utiliser, de monter, d’installer cet appareil, de le mettre en service ou d’en

effectuer l’entretien doit être formée et qualiée en conséquence et respecter la notice d’utilisation.

• La construction de l’appareil correspond à la classe de protection 1. Comme source de tension, unique ment employer une prise de courant de sécurité conforme (220-240 V / 50-60 Hz) raccordée au réseau d’alimentation public.

• Veillez à ce que la mise en service de l’appareil soit effectué dans les règles de l’art. À cet effet, observez le contenu du présent mode d’emploi.

• Veillez à ce que le cordon secteur ne soit pas écrasé, plié, endommagé par des arêtes vives ou ne soit exposé à d’autres sollicitations mécaniques. Évitez les sollicitations thermiques excessives du cordon

d’alimentation liées à une chaleur ou à un refroidissement extrême. Ne modiez pas le cordon secteur.

Si cette précaution n’est pas prise, le cordon secteur peut s’en trouver endommagé. Un cordon secteur

endommagé peut entraîner une décharge électrique mortelle.

• Ne touchez pas le câble secteur s’il est endommagé. Mettez d’abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution

la che de secteur de la prise de courant. Débranchez la ligne d’alimentation de l’appareil. N’utilisez en

aucun cas le produit lorsque le cordon d’alimentation est endommagé.

• An de déconnecter complètement l’appareil du réseau électrique, débrancher la che de secteur du système PA actif de la prise de courant. Il ne suft pas d’éteindre le système PA actif en appuyant sur le

bouton marche / arrêt.

• Ce produit n’est pas un jouet, maintenez-le hors de la portée des enfants. Les enfants ne sont pas en mesure d’évaluer les dangers liés à la manipulation d’appareils électriques.

• Ne jamais verser de liquides sur les appareils électriques, n’y déposer aucun objet contenant des liquides (par ex. des vases). Vous risqueriez alors de provoquer un incendie ou de subir une électrocution mortelle. En tel cas, mettez la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit

automatique) et retirez ensuite la che de la prise de courant. Débranchez tous les câbles de l’appareil. Le produit ne doit ensuite plus être remis en service, conez-le à un atelier spécialisé.

• Ne jamais brancher ou débrancher les ches avec les mains mouillées.

• Durant l’utilisation, veillez à une ventilation sufsante du subwoofer. Ne recouvrez pas les orices d’aération

avec des journaux, couvertures, rideaux ou autres. Observez une distance minimale de 15 cm avec les autres objets.

Page 36

• N’exposez l’appareil ni à des températures extrêmes, ni à des gouttes ou projections d’eau, ni à de fortes vibrations, ni à de fortes contraintes mécaniques.

• Ne posez aucune source de chaleur susceptible de provoquer un incendie, telles que des bougies, sur l’appareil.

• Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur des questions de sécurité ou de branchement.

• Ne laissez pas l’appareil en marche sans surveillance.

• N’utilisez l’appareil que dans des régions climatiques modérées et non tropicales.

• Ne laissez pas traîner le matériel d’emballage sans surveillance. Il pourrait constituer un jouet dangereux

pour les enfants.

• Ne stockez pas de supports d’enregistrement magnétiques, comme par ex. des disquettes, des cassettes vidéo, etc., à proximité du système PA actif car le champ magnétique des haut-parleurs pourrait détruire les informations enregistrées sur ces supports d’enregistrement.

• Tenez également compte des consignes de sécurité supplémentaires dans chacun des chapitres de ce mode d’emploi.

• Tenez également compte des consignes de sécurité et des modes d’emploi des autres appareils raccordés au système PA actif.

• Dans les installations industrielles publiques, il convient d’observer de nombreuses lois et prescriptions, notamment celles sur la prévention des accidents édictées par les syndicats professionnels pour les installations et les équipements électriques, etc. En tant qu’exploitant, vous devez vous informer en conséquence auprès des autorités et services compétents, et vous êtes responsable du respect des lois et prescriptions en vigueur.

• En cas de doute quant au raccordement correct de l’appareil ou si vous avez des questions auxquelles vous ne trouvez aucune réponse dans le présent mode d’emploi, contactez notre service technique ou un spécialiste.

Page 37

5. Description des fonctions et des caractéristiques

Le signal d’entrée est séparé au moyen d’un diplexeur actif en groupes de fréquences graves, moyennes et aiguës.

Les fréquences graves sont ampliées par l’étage nal des graves et converties en ondes sonores de basses fréquences par l’intermédiaire du subwoofer.

Les fréquences moyennes et aiguës sont aussi ampliées par un étage nal et converties en ondes sonores par le

biais des haut-parleurs satellites.

Le subwoofer 18“ est intégré à une enceinte réexe qui abrite également toute l’électronique d’amplication.

Les haut-parleurs satellites ont été réalisés avec la technique à 2 voies au moyen d’un haut-parleur pour fréquences

moyennes 10“ et d’un pavillon pour aiguës. Le boîtier du subwoofer est équipé de roulettes qui facilitent le transport. Le tissu décoratif des haut-parleurs protège

parfaitement tous les boîtiers contre toute sollicitation mécanique.

Les haut-parleurs satellites peuvent être installés sur des pieds pour enceintes dont l’un d’entre eux peut également

s’enfoncer dans le asque situé sur le subwoofer.

Caractéristiques :

• Subwoofer réexe 46 cm (18“)

• Satellites 25 cm (10“) avec pavillons pour aiguës

• Boutons de réglage séparés pour le subwoofer et le volume général

• Inverseur de phase pour le subwoofer

• Prises SPK professionnelles pour les haut-parleurs satellites

• Grille métallique robuste

• Flasques métalliques pour enceintes

• Surface particulièrement résistante du tissu

• Roulettes orientables robustes (dont 2 blocables)

• Poignées de transport hermétiques

Page 38

6. Prises et éléments de commande

(1) Interrupteur POWER (2) Raccordement au réseau (3) Indicateur POWER (4) Bouton de réglage SUB LEVEL (5) Interrupteur SUB PHASE

(6) Bouton de réglage MAIN LEVEL (7) Indicateur PROTECT (8) Prises INPUT LEFT/RIGHT (9) Prises XLR OUTPUT DIRECT LEFT/RIGHT (10) Prises OUTPUT SAT LEFT/RIGHT

Page 39

7. Installation

Lors du choix de l’emplacement du montage, évitez toute exposition directe au soleil, aux vibrations,

à la poussière, à la chaleur, au froid et à l’humidité. L’appareil ne doit pas être installé à proximité de transformateurs ou moteurs puissants.

En cas d’installation avec d’autres équipements, veillez à une aération sufsante. Observez une

La dissipation de chaleur de l’appareil ne doit pas être entravée. Ne recouvrez pas les orices

Ne percez pas et ne xez de vis supplémentaires dans les boîtiers an d’éviter tout contact avec

Veillez à ce que les câbles de raccordement ne soient ni écrasés ni endommagés par des arêtes

Les câbles doivent être sufsamment longs. Évitez toute contrainte mécanique par traction sur les

Ne placez pas votre système PA actif directement à proximité d’écrans, comme par exemple celui

Exploitez le système PA actif uniquement sur un support stable résistant à la chaleur.

L’installation des haut-parleurs satellites exige une position sûre et une surface de montage cor-

Il est interdit de suspendre les enceintes par les poignées ou autres dispositifs. En cas d’installation des haut-parleurs satellites sur des pieds, ces derniers doivent être stables

distance sufsante avec les sources de chaleur. N’installez pas le système PA actif directement à

proximité de sources de chaleur comme par ex. un radiateur. Ne dirigez pas de projecteurs puissants ou des sources lumineuses puissantes vers l’appareil. Cela peut provoquer une surchauffe (danger d’incendie !).

d’aération de l’appareil. La circulation d’air ne doit en aucun cas être entravée par des objets tels que revues, nappes, rideaux ou autres. Ceux-ci empêchent la dissipation de la chaleur de l’appareil et peuvent entraîner une surchauffe (danger d’incendie !).

les tensions dangereuses.

vives. Posez toujours les câbles de manière à ce que personne ne puisse trébucher dessus ou y rester accroché. Il y a danger de blessures !

câbles. Une telle traction pourrait endommager les câbles ou l’appareil. Il y a risque de décharge électrique dangereuse.

d’une télévision ou d’un ordinateur. Les champs magnétiques des haut-parleurs pourraient provoquer une distorsion de l’image.

respondante stable. La chute des enceintes peut causer des dommages corporels sérieux.

et pouvoir supporter la charge des haut-parleurs.

• Faites rouler le système PA actif jusqu’à l’emplacement où il doit être installé.

• Basculez le subwoofer vers l’avant de manière à ce que le son soit diffusé vers le public.

• Placez les haut-parleurs satellites. Vous pouvez les équiper aussi des pieds pour enceintes. Un asque pour en ceintes est prévu sur le dessus du subwoofer ; celui-ci peut être muni d’une barre d’écartement pour la xation d’un

haut-parleur satellite.

• Dans la mesure du possible, le subwoofer grave et les haut-parleurs satellites devraient être alignés face à face les

uns des autres et face au public. Vous évitez ainsi l’apparition de problèmes liés au son.

Page 40

8. Raccordement des entrées des signaux

Le système PA actif est équipé de prises femelles combinées XLR / jack et, en plus, de prises RCA

asymétriques. Le choix des prises n’a aucune inuence sur le fonctionnement. N’employez toutefois

qu’un seul type de prises.

Lors du raccordement des entrées des signaux, veillez à ce que les câbles ne soient pas écrasés

ou endommagés par des arêtes vives.

Les entrées doivent uniquement être raccordées aux sorties de bas niveau des appareils audio.

Durant les travaux de raccordement, le système PA actif et l’appareil auquel il est raccordé doivent

être mis hors circuit.

Pour le raccordement des entrées, utilisez uniquement des câbles RCA, XLR ou jack blindés ap

propriés. Des dysfonctionnements peuvent survenir en cas d’utilisation de câbles inappropriés.

Pour éviter toute distorsion ou désadaptation susceptibles d’endommager le système PA actif, ne

raccordez aux entrées RCA que des appareils audio dotés d’une sortie RCA. Seuls les appareils équipés de sorties XLR ou jack peuvent être raccordés aux prises combinées XLR / jack.

• Raccordez les prises RCA INPUT L/R (8) ou les prises combinées jack XLR INPUT LEFT / RIGHT (8) aux sorties

du préamplicateur de l’appareil audio branché en amont (par ex. une table de mixage).

• Raccordez ici la prise INPUT R ou RIGHT à la sortie droite du préamplicateur et la prise INPUT L ou LEFT à la sortie gauche du préamplicateur.

Page 41

9. Raccordement des sorties

Le système PA actif doit être mis hors circuit pendant les interventions de raccordement.

Pour le raccordement des haut-parleurs satellites, employez exclusivement des câbles appropriés

• Raccordez les prises OUTPUT SAT LEFT/RIGHT (10) aux entrées des haut-parleurs satellites.

• Raccordez la prise SAT RIGHT à la prise du haut-parleur satellite droit et la prise SAT LEFT à la prise du haut-parleur

Affectation des plots de connexion des prises SPK : (1+) prise positive (1-) prise négative

• Les prises OUTPUT DIRECT LEFT/RIGHT (9) acheminent le même signal que les prises INPUT LEFT/RIGHT (8)

munis de connecteur à ches professionnels SPK.

satellite gauche.

et peuvent, le cas échéant, être raccordées à l’entrée audio d’un autre appareil.

Page 42

10. Raccordement au réseau

Avant de brancher la che de secteur sur la prise secteur, veillez à ce que la tension indiquée sur

le subwoofer corresponde à la tension du secteur disponible. Le cas contraire, ne raccordez pas l’appareil. Une mauvaise tension d’alimentation peut entraîner des dommages graves.

La prudence s’impose lors de la manipulation des câbles d’alimentation et des prises secteur. La

tension du secteur peut provoquer une électrocution mortelle.

La prise de courant à laquelle le système PA actif sera raccordé doit être facilement accessible an

de pouvoir déconnecter rapidement et aisément le système de l’alimentation électrique en cas de panne.

Le système PA actif et tous les appareils raccordés doivent être mis hors tension lors du raccor

dement de l’alimentation électrique.

Ne laissez pas traîner ou pendre les câbles, posez-les en veillant à exclure tout danger

d’accident.

Assurez-vous que toutes les connexions électriques et câbles de raccordement entre les appareils

et les éventuelles rallonges soient conformes et respectent le mode d’emploi. En cas d’utilisation de rallonges, s’assurer qu’elles sont conçues pour la charge correspondante.

• Insérez la che du cordon d’alimentation dans la prise secteur (2).

• Branchez la che de secteur de la ligne d’alimentation dans une prise murale.

• L’interrupteur POWER (1) permet d’allumer et d’éteindre le système PA actif.

Position « O » : l’appareil est éteint. Position « I » : l’appareil est allumé.

• Lorsque l’appareil est allumé, l’indicateur POWER (3) est allumé.

Page 43

11. Mise en service et commande

Mettez uniquement l’appareil en service après vous être familiarisé avec les fonctions et le présent

mode d’emploi. Assurez-vous encore une fois que tous les raccordements soient corrects. Ne mettez

pas l’appareil en service s’il est endommagé.

Allumez toujours le système PA actif en dernier et éteignez-le toujours en premier. Vous éviterez

ainsi que des bruits parasites, similaires à ceux que vous entendez lorsque vous éteignez la table

de mixage, n’endommagent le système PA actif.

Veillez à ce que les appareils raccordés ne soient pas en surcharge. La lecture ne doit en aucun

cas être distordue. Si des signaux musicaux déformés sont perceptibles, alors que le volume réglé n’est pas trop important, éteignez immédiatement le système PA actif et contrôlez le raccordement. S’il est correctement raccordé, adressez-vous à un technicien spécialisé.

L’appareil doit être utilisé uniquement par des personnes qui sont familiarisées au mode d’emploi

et le respectent. Tenez l’appareil hors de portée de toute autre personne ainsi que des enfants.

• Tournez complètement les boutons de réglage MAIN LEVEL (6) et SUB LEVEL (4) au minimum (butée gauche).

• Allumez la table de mixage connectée et démarrez la reproduction. Réglez un volume sonore moyen sur la table de mixage.

• Allumez le système PA actif à l’aide de l’interrupteur POWER (1).

• Réglez le volume de la table de mixage à env. 75 % du volume maximal ou au niveau maximal possible sans distorsion (visible sur les appareils munis d’un indicateur de contrôle de niveau au niveau du repère 0 dB).

• Réglez maintenant le volume général du système PA actif à l’aide du bouton de réglage MAIN LEVEL (6) et le volume

du subwoofer au niveau maximal requis à l’aide du bouton de réglage SUB LEVEL (4).

Ce réglage permet d’obtenir un rapport signal / bruit pondéré aussi élevé que possible et la meilleure qualité au

dio.

Veillez à ne pas surcharger le système PA actif. Un volume trop élevé peut causer des dommages. Le subwoofer

doit compléter les haut-parleurs satellites dans la plage des basses. Il ne doit pas roner.

• Lorsque l’indicateur PROTECT (7) est allumé, cela signie que le circuit de protection intégré s’est déclenché. En tel

cas, éteignez l’appareil et laissez-le refroidir. Si l’indicateur PROTECT (7) s’allume à nouveau lorsque vous rallumez

l’appareil après l’avoir laissé refroidir, cela signie qu’une erreur est survenue. Contrôlez la prise et conez l’appareil

à un atelier spécialisé ou contactez le service après-vente si vous ne décelez aucune erreur.

• Commutez, à titre d’essai, l’interrupteur SUB PHASE (5). En fonction du lieu d’emplacement du haut-parleur satellite,

l’inversion de phase du subwoofer, produite par cet interrupteur, peut apporter une amélioration de la reproduction

des graves. La position correcte est celle avec laquelle les graves sont les plus nettes et les plus fortes.

• Une fois ce réglage de base effectué, réglez le volume uniquement à l’aide du bouton de réglage situé sur la table

de mixage. Vous devez répéter l’opération de réglage après chaque modication du câblage.

• Pour éteindre l’installation, éteignez d’abord le système PA actif à l’aide de l’interrupteur POWER (1) puis la table de mixage.

Page 44

12. Entretien

Contrôlez régulièrement la sécurité technique du système PA actif en vous assurant par ex. de l’absence de détério-

rations au niveau de la ligne d’alimentation et du boîtier.

Lorsqu’un fonctionnement sans risque n’est plus garanti, il convient de mettre hors service le système et de le sécuriser

an d’éviter toute remise en marche accidentelle. Débrancher la che de secteur de la prise de courant !

Une utilisation sans danger n’est plus garantie lorsque :

• le système ou la ligne d’alimentation est visiblement endommagé,

• le système ne fonctionne plus,

• stockage prolongé dans des conditions défavorables ou

• après des contraintes sévères liées au transport Avant de procéder au nettoyage ou à l’entretien du système PA actif, respectez impérativement les consignes de

sécurité suivantes :

L’ouverture de caches et le démontage de pièces risquent de mettre à nu des pièces sous tensi-

on.

Avant tout entretien ou remise en état, d’abord débrancher l’appareil de toutes les sources de

Les condensateurs montés dans l’appareil peuvent être encore chargés, même après avoir débranché

Les réparations doivent uniquement être effectuées par un technicien qualié, familiarisé avec les

a) Remplacement du fusible

Si un remplacement du fusible s’avère nécessaire, veillez à n’utiliser que des fusibles de type et de courant nominal

spéciés (voir « Caractéristiques techniques ») comme pièces de rechange.

tension.

l’appareil de toutes les sources de tension.

dangers potentiels encourus et les prescriptions spéciques en vigueur.

Il est interdit de réparer les fusibles usés ou de ponter le porte-fusible.

• Après avoir coupé l’alimentation électrique (retirer la che de secteur !), débranchez le câble d’alimentation du

raccordement au réseau (2) sur l’appareil. Retirez le porte-fusible contenant le fusible défectueux au niveau du raccordement au réseau (2).

• Retirez le fusible défectueux et remplacez-le par un fusible neuf du même type.

• Insérez ensuite prudemment le porte-fusible contenant le fusible neuf.

• Connectez seulement ensuite la ligne d’alimentation à l’appareil et enchez-la dans une prise de courant.

b) Nettoyage

Nettoyez l’extérieur du système PA actif à l’aide d’un chiffon doux et sec ou d’un pinceau. Vous pouvez nettoyer le tissu décoratif des haut-parleurs avec un aspirateur.

N’utilisez pas de détergents agressifs ou de solutions chimiques, car ils risqueraient d’endommager les surfaces du

boîtier.

Page 45

13. Dépannage

Avec le système PA actif, vous avez acquis un produit à la pointe du développement technique et bénéciant d’une

grande sécurité de fonctionnement. Des problèmes ou dysfonctionnements peuvent toutefois survenir. Vous trouverez ci-après plusieurs procédures vous

permettant, le cas échéant, d’effectuer un dépannage :

Respectez impérativement les consignes de sécurité !

Aucune fonction, l’indicateur POWER (3) ne s’allume pas

• Le système est-il allumé ?

• La che est-elle insérée dans la prise de courant ?

• Le fusible du système est-il défectueux ?

• Contrôler la prise de courant. Est-elle correctement alimentée en courant ?

L’indicateur POWER (3) est allumé, mais aucun son n’est audible

• Le bouton de réglage du volume sur la table de mixage est-il sur la position minimale ?

• La table de mixage est-elle correctement raccordée à l’entrée ?

• Un circuit Mute est-il éventuellement activé sur la table de mixage ?

• Le bouton de réglage MAIN LEVEL (6) est-il réglé au minimum ?

Seul un haut-parleur satellite fonctionne

• Le câble de raccordement correspondant de la table de mixage est-il en ordre ?

• Le haut-parleur est-il correctement raccordé à la prise OUTPUT SAT RIGHT ou LET (10) ?

• Les boutons Balance ou Panorama sur la table de mixage sont-ils mal réglés ?

• Le câble de raccordement de la source audio à la table de mixage est-il correctement raccordé ?

Apparition d’un ronement

• Les câbles des signaux de la table de mixage vers le système PA actif sont-ils en ordre ?

• Les câbles des signaux de la source audio vers la table de mixage sont-ils en ordre de marche ?

Les réparations autres que celles précédemment décrites sont strictement réservées aux spécialistes

dûment autorisés.

Page 46

14. Manipulation

• N’insérez jamais directement la che dans une prise de courant lorsque l’appareil a été transporté d’une pièce froide

dans une pièce chaude. L’eau de condensation qui se forme alors risquerait de détruire l’appareil.

Attendez que l’appareil ait atteint la température ambiante avant de le brancher. Attendez que l’eau de condensation

se soit évaporée.

• Ne tirez jamais sur le câble pour débrancher la che de la prise de courant ; retirez toujours la che en la saisissant

au niveau des surfaces de préhension prévues à cet effet.

• En cas d’une inutilisation prolongée, retirez la che de la prise de courant.

• Pour des raisons de sécurité, débranchez systématiquement la che de la prise de courant par temps d’orage.

• Il est déconseillé d’écouter de la musique de manière prolongée à un volume sonore excessif. Cela peut occasionner des troubles auditifs.

15. Élimination

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures

À la n de sa durée de vie, éliminez le produit conformément aux dispositions légales en vigueur.

ménagères !

16. Caractéristiques techniques

Tension de service ............................................... 220-240 V/50-60 Hz

Puissance absorbée : .......................................... 1 000 W

Fusible ................................................................. T5AL/250 V (5x20 mm)

Puissance de sortie max. ....................................1 000 W

Puissance de sortie RMS .................................... 660 W

Gamme de fréquences ........................................

Pression sonore ................................................... max. 125 dB

Subwoofer ...........................................................46 cm (18“)

Satellites .............................................................. 25 cm (10“) + 25 mm (1“) pavillon pour aiguës (90 x 40°)

Dimensions (subwoofer) ...................................... 540 x 670 x 710 mm (l x h x p)

Dimensions (satellites) ........................................335 x 463 x 225 mm (l x h x p)

Poids (subwoofer) ................................................ 44,8 kg

Poids (satellites) .................................................. 2 x 11 kg

33-130 Hz (subwoofer) / 130-20 000 Hz (satellites)

Page 47

Inhoudsopgave

Pagina

1. Inleiding ...........................................................................................................................................................48

2. Voorgeschreven gebruik ..................................................................................................................................

3. Verklaring van symbolen ..................................................................................................................................

4. Veiligheidsaanwijzingen ................................................................................................................................... 50

5. Functie- en kenmerkbeschrijving .....................................................................................................................

6. Aansluitingen en bedieningselementen ...........................................................................................................

7. Opstelling .........................................................................................................................................................54

8. Aansluiting van de signaalingangen ................................................................................................................

9. Aansluiting van de uitgangen ...........................................................................................................................

10. Netaansluiting ..................................................................................................................................................57

11. Ingebruikneming en bediening .........................................................................................................................

12. Onderhoud .......................................................................................................................................................59

a) Vervangen van zekeringen ........................................................................................................................

b) Reiniging ....................................................................................................................................................59

13. Verhelpen van storingen ..................................................................................................................................

14. Gebruik ............................................................................................................................................................61

15. Verwijderen ......................................................................................................................................................61

16. Technische gegevens ......................................................................................................................................

49 49

52 53

55 56

Page 48

1. Inleiding

Geachte klant, Hartelijk dank voor de aanschaf van dit product. Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruik-

saanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname

en bediening. Let hierop, ook wanneer u dit product aan derden doorgeeft. Bewaar deze handleiding om

haar achteraf te raadplegen! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

Page 49

2. Voorgeschreven gebruik

Het Aktiv PA-systeem dient om audiosignalen van audioinstallaties te versterken en via de luidsprekers in hoorbare geluidsgolven om te zetten.

De ingangen mogen alleen aan audio-uitgangen van audio-apparaten met een laag niveau worden aangesloten. Op de luidsprekeruitgangen mogen alleen geschikte passieve luidsprekers worden aangesloten. Dit product is alleen goedgekeurd voor aansluiting op 220-240 V/50-60 Hz-wisselspanning en voor randgeaarde

contactdozen. Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Vermijd absoluut het contact

met vocht, b.v. in de badkamer. Een andere toepassing dan hierboven beschreven, leidt tot beschadiging van het product en brengt bovendien gevaren

met zich mee zoals kortsluiting en brand. Het complete product mag niet worden gewijzigd of omgebouwd; daarnaast is het niet toegestaan de behuizing te

openen.

Volg alle veiligheidsinstructies en montagevoorschriften in deze gebruiksaanwijzing op!

3. Verklaring van symbolen

Een bliksemschicht in een driehoek waarschuwt voor onbeschermde spanningvoerende delen resp. ele-

menten binnen in de behuizing of voor contactgevaarlijke aansluitpunten. Aanraking van deze elementen resp. aansluitpunten kan levensgevaarlijk zijn.

Leidingen die op dergelijke punten worden aangesloten, mogen alleen door een vakman worden aangesloten

In het toestel bevinden zich geen onderdelen die door de gebruiker moeten worden onderhouden. Het

of er moeten leidingen worden gebruikt die volledig aansluitklaar zijn.

toestel mag daarom nooit worden geopend.

Dit teken op het toestel wijst de gebruiker erop, dat hij of zij voor de ingebruikname van het toestel de

gebruiksaanwijzing moet lezen en deze bij het gebruik in acht moet nemen. Belangrijke aanwijzingen die absoluut in acht moeten worden genomen, zijn in deze gebruiksaanwijzing met een uitroepteken aangegeven.

Het symbool met het huis wijst de gebruiker op het feit dat het apparaat uitsluitend in gesloten ruimtes mag

worden gebruikt.

Page 50

4. Veiligheidsaanwijzingen

Bij schade veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt het recht

op garantie. Voor gevolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële of persoonlijke schade, die door ondeskundig gebruik of niet inachtname van de

veiligheidsvoorschriften veroorzaakt worden zijn wij niet aansprakelijk. In dergelijke gevallen vervalt

elke aanspraak op garantie!

Geachte klant: De volgende veiligheids- en gevarenvoorschriften hebben niet alleen de bescherming van

het product, maar ook de bescherming van uw gezondheid tot doel. Lees de volgende punten zorgvuldig

door:

• Om veiligheidsredenen is het eigenmachtig ombouwen en/of veranderen van de hoofdtelefoon niet toegestaan.

• Alle personen, die het apparaat bedienen, installeren, opstellen, in bedrijf nemen of onderhouden, moeten

hiervoor opgeleid en voldoende gekwaliceerd zijn en deze gebruiksaanwijzing opvolgen.

• Het apparaat voldoet aan veiligheidsklasse 1. Als spanningsbron mag alleen een wandcontactdoos met randaarde (220-240 V/50-60 Hz) van het openbare stroomnet worden gebruikt die aan de voorschriften voldoet.

• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing in acht.

• Zorg dat het netsnoer niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast. Vermijd overmatige thermische belasting van het netsnoer door te grote hitte of koude. Verander het netsnoer niet. Indien u hier niet op let, dan kan het netsnoer beschadigd raken. Een beschadigd netsnoer kan een levensgevaarlijke elektrische schok tot gevolg hebben.

• Als het netsnoer beschadigd is, mag u het niet aanraken. Schakel eerst de betreffende wandcontactdoos stroomloos (bijv. via de bijbehorende veiligheidsschakelaar en differentieelschakelaar) en trek daarna de netstekker voorzichtig uit de wandcontactdoos. Koppel het netsnoer los van het apparaat. Gebruik het product in geen geval met een beschadigd netsnoer.

• Om een volledige scheiding te krijgen van het stroomnet, moet de stekker van het Aktiv PA-systeem uit het stopcontact worden getrokken. Het volstaat niet het Aktiv PA-systeem met de aan/uit-schakelaar uit te schakelen.

• Houd het product buiten bereik van kinderen; het is geen speelgoed. Kinderen kunnen niet inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn verbonden.

• Zorg dat elektrische apparatuur niet in contact komt met vloeistof. Zet voorwerpen waar vloeistof in zit niet boven op elektrische apparaten (bijv. vazen). Er bestaat brandgevaar of gevaar voor een levens gevaarlijke elektrische schok. Schakel in dit geval de bijhorende wandcontactdoos spanningsloos (bijv. veiligheids- en differentieelschakelaar uitschakelen) en trek vervolgens de netstekker uit het stopcontact. Maak alle kabels los van het apparaat. Het product mag daarna niet meer worden gebruikt, breng het naar een onderhoudswerkplaats.

• Netstekkers mogen nooit met natte handen in de contactdoos worden gestoken of er uit worden ver wijderd.

• Let tijdens het gebruik op voldoende ventilatie rondom de subwoofer. Bedek de ventilatieopeningen niet met tijdschriften, dekens, gordijnen, enz. Houd een minimale afstand van ca. 15 cm aan tot andere voorwerpen.

Page 51

• Stel het toestel niet bloot aan hoge temperaturen, druip- of spatwater, sterke trillingen of hoge mechanische belastingen.

• Zet geen brandende voorwerpen, zoals kaarsen, op het apparaat.

• Raadpleeg een vakman wanneer u twijfelt over de werking, veiligheid of aansluiting van het toestel.

• Het toestel mag nooit zonder toezicht in werking zijn.

• Gebruik het product uitsluitend in een gematigd klimaat; niet in een tropisch klimaat.

• Laat verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

• Bewaar magneetgeheugens niet in de buurt van het Aktiv PA-systeem, zoals bijv. diskettes, videobanden, enz. aangezien het magneetveld van de luidsprekers de op deze geheugenmedia vastgelegde informatie kan verstoren.

• Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken van deze gebruiksaanwijzing in acht.

• Neem ook de veiligheidsinstructies en gebruiksaanwijzingen in acht van de andere apparaten die aan het Aktiv PA-systeem worden aangesloten.

• In commerciële omgevingen dienen talrijke wetten en voorschriften, bijv. de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen, in acht te worden genomen. Als gebruiker moet u zich informeren bij de betrokken diensten en overheden, en bent u verantwoordelijk voor het opvolgen van de geldende regels en voorschriften.

• Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in de gebruiksaanwij zing geen oplossing voor kunt vinden, neem dan contact op met onze technische helpdesk of met een vakman.

Page 52

5. Functie- en kenmerkbeschrijving

Het ingangssignaal wordt door middel van een actief crossover-netwerk gescheiden in bas- en middelhogetonenaandelen.

De basaandelen worden door de baseindtrap versterkt en via de subwoofer in laagfrequente geluidsgolven omge zet.

De middelhogetonenaandelen worden eveneens door een eindtrap versterkt en via de satellietluidsprekers in gelu idsgolven omgezet.

De 18“-subwoofer is ingebouwd in een basreexbehuizing, die ook de complete versterkerelektronica bevat.

De satellietluidsprekers zijn in 2-weg-techniek met een 10“-basmiddenspeaker en een hogetonenhoorn opgebouwd. De behuizing van de subwoofer is voorzien van rollen die een licht transport toestaan. Alle behuizingen zijn goed

beschermd tegen mechanische belasting met bekleding.

De satellietluidsprekers kunnen met boxstatieven worden opgesteld, waarvan er één ook in de boxenens van de

subwoofer kan worden gestoken.

Kenmerken:

• 46 cm (18“) basreex-subwoofer

• 25 cm (10“) satellieten met hoorn-hogetonen

• Gescheiden niveauregelaars voor subwoofer en totaal volume

• Faseomkeerschakelaar voor de subwoofer

• Professionele SPK-aansluitingen voor de satellietluidspreker

• Stabiel metalen rooster

• Metalen boxenens

• Bijzonder degelijk tapijtoppervlak

• Stabiele stuurrollen (2 daarvan vergrendelbaar)

• Luchtdichtheid transortgreep

Page 53

6. Aansluitingen en bedieningselementen

(1) Schakelaar POWER (2) Netaansluiting (3) Indicatie POWER (4) Regelknop SUB LEVEL (5) Schakelaar SUB PHASE

(6) Regelknop MAIN LEVEL (7) Indicatie PROTECT (8) Aansluitingen INPUT LEFT/RIGHT (9) XLR-aansluitingen OUTPUT DIRECT LEFT/RIGHT (10) Aansluitingen OUTPUT SAT LEFT/RIGHT

Page 54

7. Opstelling

Let bij het plaatsen van het apparaat op dat blootstelling aan direct zonlicht, trillingen, stof, hitte,

kou en vocht moet worden voorkomen. Er mogen zich geen sterke transformatoren of motoren in de nabijheid van het apparaat bevinden.

Let bij het opstellen samen met andere apparatuur op voldoende ventilatiemogelijkheden. Houd

voldoende afstand tot warmtebronnen. Plaats he Aktiv PA-systeem niet in de directe nabijheid van warmtebronnen, zoals bijv. een verwarming. Richt geen sterke stralers of lichtbronnen op het apparaat. Dit kan leiden tot oververhitting (brandgevaar!).

De warmteafvoer van het apparaat mag niet worden verhinderd. Dek de ventilatieopeningen van het

apparaat niet af. Zorg dat de luchtcirculatie niet door voorwerpen zoals tijdschriften, tafelkleden of gordijnen wordt beperkt. Dit verhindert de warmteafvoer van het apparaat en kan leiden tot oververhitting (brandgevaar!).

Boor voor het bevestigen niet in de behuizing en plaats geen extra schroeven; hierdoor kunnen

spanningvoerende delen bloot komen te liggen.

Zorg ervoor dat de aansluitkabels niet worden afgekneld of door scherpe randen worden beschadigd.

Leg kabels altijd zo dat er niemand over kan struikelen of erin kan blijven haken. Er bestaat de kans op ongelukken!

De kabels moeten lang genoeg zijn. Voorkom dat de kabels door trekkracht mechanisch worden

belast. Hierdoor kunnen de kabels resp. het apparaat beschadigd raken. Er bestaat gevaar voor een levensgevaarlijke elektrische schok.

Plaats uw systeem niet in de directe nabijheid van beeldschermen zoals televisieapparaten of compu

termonitors. Het gevaar bestaat dat de magneetvelden van de luidsprekers het beeld vervormen.

Gebruik het Aktiv-PA-systeem uitsluitend op een stabiele ondergrond, die niet gevoelig is voor

warmte.

Let er bij het opstellen van de satellietluidsprekers op, dat deze veilig op een stabiel oppervlak

worden geplaatst. Als de boxen naar beneden vallen, kunnen personen ernstig gewond raken. De boxen mogen niet aan de draaggrepen of dergelijke worden opgehangen. Indien de satelliet-luidsprekers op statieven worden geplaatst, moeten deze stevig en geschikt zijn

voor de belasting van de luidsprekers.

• Rol het Aktiv-PA-systeem naar de opstelplaats.

• Kantel de subwoofer naar voren, zodat de luidspreker naar het publiek wijst.

• Stel de satellietluidsprekers op. Deze kunnen ook van boxenstatieven worden voorzien. Aan de bovenkant van de

subwoofer is een boxenens aangebracht, die een afstandstang voor een satellietluidspreker op kan nemen.

• Subwoofer en satellietluidsprekers dienen t.o.v. het publiek zo mogelijk op één lijn te worden opgesteld. Hierdoor

worden klankproblemen voorkomen.

Page 55

8. Aansluiting van de signaalingangen

Het Aktiv PA-systeem is voorzien van symmetrische XLR-klinken-combibussen en bijkomend met asymmetrische cinchaansluitingen uitgerust. Het is voor de werking onbelangrijk, welke aansluitingen worden gekozen. Maak echter

steeds gebruik van slechts één soort aansluiting.

Let bij de aansluiting van de signaalingangen erop, dat de aansluitsnoeren niet platgedrukt of door

scherpe hoeken beschadigd worden.

De ingangen mogen uitsluitend op audio-uitgangen van audioapparatuur met een laag niveau

Het Aktiv PA-systeem en het apparaat waarop de set wordt aangesloten, moeten tijdens de aansluiting

Gebruik voor de aansluiting van de cinchingangen alleen hiervoor geschikte en afgeschermde

Om vervormingen of onjuiste aanpassingen te voorkomen die tot beschadiging van het Aktiv-PA-

• Verbind de cinchaansluitingen INPUT L/R (8) resp. de XLR-cinchen combibussen INPUT LET/RIGHT (8) aansluitingen

• Verbind hierbij de aansluiting INPUT R of RIGHT met de rechter voorversterkeruitgang en de aansluiting INPUT L

worden aangesloten.

uitgeschakeld zijn.

cinch-, XLR- of klinkenkabels. Bij gebruik van de verkeerde kabels kunnen storingen optreden.

systeem kunnen leiden, mogen op de cinchingangen uitsluitend audioapparaten met een cinchuitgang worden aangesloten. Op de XLR-klinken-combibussen mogen uitsluitend apparaten met XLR- of klinkenuitgangen worden aangesloten.

LINE INPUT LEFT/RIGHT (8).)

of LEFT met de linker voorversterkeruitgang.

Page 56

9. Aansluiting van de uitgangen

Het Aktiv PA-systeem moet tijdens de aansluitwerkzaamheden uitgeschakeld zijn.

Gebruik alleen geschikte middelen met professionele SPK-stekkers om satellietluidsprekers te

gebruiken de professionele SPK-steekverbindingen.

• Verbind de aansluitingen SAT OUTPUT LEFT/RIGHT (10) met de luidsprekeringangen van de satellietluidspre

kers.

• Verbind de aansluiting SAT RIGHT met de aansluiting van de rechter satellietluidspreker en de aansluiting SAT LEFT

met de aansluiting van de linker satellietluidspreker. Stekkerindeling van de SPK-aansluitingen: (1+) positieve aansluiting (1-) negatieve aansluiting

• De aansluiting OUTPUT DIRECT LEFT/RIGHT (9) voert hetzelfde signaal, zoals de aansluiting

INPUT LEFT/RIGHT (8) en kan indien nodig aan de audio-ingangen van een ander apparaat worden aangesloten.

Page 57

10. Netaansluiting

Let voor het verbinden van het netsnoer op dat de aan de subwoofer aangesloten apparaatspan-

ning met de aanwezige netspanning overeenstemt. Als de gegevens niet overeenkomen met de beschikbare netspanning, kunt u het apparaat niet aansluiten. Bij een verkeerde voedingsspanning ontstaat ernstige schade.

Wees voorzichtig bij het omgaan met netsnoeren en netaansluitingen. Netspanning kan levensge

vaarlijke elektrische schokken veroorzaken.

Het stopcontact waarop het Aktiv PA-systeem wordt aangesloten, moet gemakkelijk bereikbaar zijn

zodat het systeem in geval van storingen snel en zonder gevaren van de netspanning kan worden gescheiden.

Het Aktiv-PA-systeem en alle aangesloten apparaten moeten bij het aansluiten van de voedings

spanning zijn uitgeschakeld.

Laat kabels niet los liggen. Deze dienen op deskundige wijze gelegd te worden om gevaar voor

ongevallen te voorkomen.

Controleer of alle elektrische verbindingen, verbindingsleidingen tussen de apparaten en eventuele

verlengsnoeren volgens de voorschriften en in overeenstemming met de gebruiksaanwijzing zijn aangesloten. Bij gebruik van een verlengsnoer moet u er zeker van zijn dat deze geschikt zijn voor de betreffende belasting.

• Verbind de eurostekker van de netkabel met de netaansluiting (2).

• Steek de netstekker van het netsnoer in een wandcontactdoos.

• Met de schakelaar POWER (1) wordt het Aktiv PA-systeem in- resp. uitgeschakeld. Stand „O“: apparaat is uitgeschakeld. Stand „I“: apparaat is ingeschakeld.

• Als het apparaat is ingeschakeld, brandt het indicatielampje POWER (3).

Page 58

11. Ingebruikneming en bediening

Neem het apparaat alleen in gebruik, als u zich met de functies en met deze gebruiksaanwijzing

vertrouwd heeft gemaakt. Controleer nogmaals of alle aansluitingen juist zijn. Gebruik het product niet als het beschadigd is.

Schakel het Aktiv PA-systeem altijd als laatste in en als eerste uit. Daarmee voorkomt u, dat storende

geluiden die bijv. bij het uitschakelen van een mengpaneel kunnen ontstaan, het Aktiv PA-systeem beschadigen.

Zorg dat de aangesloten apparaten niet worden overbelast. De geluidsweergave mag in ieder geval

niet vervormd zijn. Indien u vervormde muziek hoort terwijl het volume niet te hoog is ingesteld, moet het Aktiv PA-systeem direct worden uitgeschakeld en de aansluiting worden gecontroleerd. Als de aansluiting van het apparaat in orde is, dient u een vakman te raadplegen.

Het apparaat mag alleen door personen worden bediend, die bekend zijn met de inhoud van deze

gebruiksaanwijzing en de instructies in acht nemen. Houd andere personen en kinderen uit de buurt van het apparaat.

• Draai de regelknoppen MAIN LEVEL (6) en SUB LEVEL (4) helemaal terug (linker aanslag).

• Schakel het aangesloten mengpaneel in en start de weergave. Stel op het mengpaneel een gemiddeld volume in.

• Schakel het Aktiv PA-systeem met de schakelaar POWER (1) in.

• Zet het volume van het mengpaneel op ca. 75% van het maximale volume resp. op het maximale onvervormde

niveau (bij apparaten met volume-indicatoren te zien aan de markering „0db“).

• Regel het volume van het Aktiv PA-systeem nu met de regelknop MAIN LEVEL (6) en het subwoofervolume met de

regelknop MAIN LEVEL (4) tot het maximaal benodigde volume.

Deze instelling behaalt een zo hoog mogelijke ruisafstand en maakt de beste audiokwaliteit mogelijk. Let erop, dat het Aktiv PA-systeem niet overbelast wordt. Door een te hoog volume kan het systeem beschadigd

raken. De subwoofer zou de satellietluidsprekers in het diepbasbereik aan moeten vullen. De subwoofer hoort niet

te dreunen.

• Als de indicator PROTECT (7) oplicht, werd de geïntegreerde veiligheidsschakeling geactiveerd. Schakel het ap

paraat in dit geval uit en laat het afkoelen. Als het indicatielampje PROTECT (7) nog steeds oplicht bij het opnieuw

inschakelen na de afkoelfase, is er een fout. Controleer de aansluiting en breng het apparaat naar een werkplaats

of raadpleeg onze klantendienst als hierbij geen fout kan worden vastgesteld.

• Schakel de schakelaar SUB PHASE (5) als test om. Afhankelijk van de plaats van opstelling van de satellietluidsprekers

kan de faseomkering van de subwoofer, die deze schakelaar tot stand brengt, een verbetering van de basweergave

tot gevolg hebben. De stand met de zuivere en luidere bas is de juiste.

• Na deze basisinstelling wordt het volume slechts nog met de volumeregelaar op het mengpaneel ingesteld. Bij elke

verandering van de schakeling moet het instelproces worden herhaald.

• Om de installatie uit te schakelen, schakelt u eerst het Aktiv PA-systeem uit met de schakelaar POWER (1) en pas

daarna het mengpaneel uit.

Page 59

12. Onderhoud

Controleer regelmatig de technische veiligheid van het Aktiv PA-System, bijv. op beschadiging van het netsnoer en de behuizing.

Indien kan worden aangenomen dat gebruik zonder gevaren niet meer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onopzettelijk gebruik. Neem de stekker uit de contactdoos!

U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

• het systeem of het netsnoer tonen zichtbare schade

• het systeem niet meer functioneert

• het toestel gedurende langere tijd onder ongunstige omstandigheden is opgeslagen of

• het toestel tijdens transport te zwaar is belast Neem altijd de volgende veiligheidsinstructies in acht voordat u het Activ System gaat schoonmaken of onderhou

den:

Bij het openen van deksels en/of het verwijderen van onderdelen van het toestel kunnen spanning-

voerende delen vrij komen te liggen.

Daarom moet het toestel voor onderhoud of reparatie worden losgekoppeld van alle spannings

bronnen.

Condensatoren in het toestel kunnen nog geladen zijn, zelfs als ze van alle spanningsbronnen zijn

losgekoppeld.

Een reparatie mag uitsluitend plaatsvinden door een technicus die vertrouwd is met de risico‘s

resp. de van toepassing zijnde voorschriften.

a) Vervangen van zekeringen

Let bij vervanging van zekeringen op dat uitsluitend zekeringen van het aangegeven type en met de juiste nominale stroomsterkte worden gebruikt (zie Technische gegevens).

Het repareren van zekeringen of het overbruggen van de zekeringhouder is niet toegestaan.

• Nadat de verbinding met het netwerk succesvol verbroken is (netstekker lostrekken!) trekt u de eurostekker uit de netwerkaansluiting (2) op het apparaat. Haal de zekeringhouder aan de netaansluiting (2) met de defecte zekering eruit.

• Verwijder de defecte zekering en vervang deze door een nieuwe zekering van hetzelfde type.

• Zet de zekeringhouder met de nieuwe zekering nu weer voorzichtig in het apparaat.

• Verbind het netsnoer pas daarna weer met het apparaat en steek deze in een wandcontactdoos.

b) Reiniging

Bovendien mag het Aktiv PA-systeem enkel met een zachte en droge doek of kwast worden geregeld. De tapijtbespanning van de behuizing kunt u met een stofzuiger schoonmaken.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, omdat deze het oppervlak van de behuizing kunnen beschadigen.

Page 60

13. Verhelpen van storingen

U heeft met het Aktiv PA-systeem een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik.

Toch kunnen zich problemen of storingen voordoen. Daarom wordt hieronder beschreven hoe eventuele storingen kunnen worden verholpen:

Neem altijd de veiligheidsinstructies in acht!

Geen werking, indicator POWER (3) brandt niet

• Is het systeem ingeschakeld?

• Is de netstekker in de netcontactdoos geplaatst?

• Is de zekering van het systeem defect?

• Controleer de netcontactdoos. Wordt ze correct met stroom verzorgd?

De indicator POWER (3) brandt, er is echter geen toon te horen

• Staat de volumeregelaar bij het mengpaneel op minimum?

• Is het mengpaneel correct aan de ingang aangesloten?

• Is bij het mengpaneel evt. een muteschakeling geactiveerd?

• Staat de regelknop MAIN LEVEL (6) op minimum?

Maar één satellietluidspreker werkt

• Is de betreffende aansluitleiding van het mengpaneel in orde?

• Is de luidspreker correct aan de aansluiting OUTPUT SAT RIGHT of LEFT (10) aangesloten?

• Is bij het mengpaneel de balans- of panoramaregelaar onjuist ingesteld?

• Is de aansluitleiding van de audiobron naar het mengpaneel correct aangesloten?

Er treedt brom op

• Zijn de signaalkabels van het mengpaneel naar het Aktiv-PA-systeem in orde?

• Zijn de signaalkabels van de audiobron naar het mengpaneel in orde?

Andere reparaties zoals hiervoor omschreven mogen alleen door een geautoriseerde vakman

worden uitgevoerd.

Page 61

14. Gebruik

• Steek de netstekker nooit direct in een contactdoos als het toestel van een koude in een warme ruimte is gebracht. Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het toestel beschadigen.

Laat het toestel eerst op kamertemperatuur komen, voordat u de stekker in de contactdoos steekt. Wacht tot al het

condenswater is verdampt.

• Trek nooit aan het netsnoer om de stekker uit de contactdoos te verwijderen, pak altijd de netstekker beet bij de daarvoor bestemde greepvlakken om deze uit de contactdoos te verwijderen.

• Neem de netstekker uit de contactdoos als u deze langere tijd niet gebruikt.

• Neem bij onweer de netstekker altijd uit de contactdoos.

• Het wordt afgeraden gedurende een langere periode naar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoor beschadigd raken.

15. Verwijderen

Elektronische apparaten zijn recycleerbare stoffen en horen niet bij het huisvuil!

Na aoop van de economisch nuttige levensduur moet het product in overeenstemming met de van kracht

zijnde wettelijke bepalingen voor afvalverwerking worden verwijderd.

16. Technische gegevens

Bedrijfsspanning .................................................. 220-240 V/50-60 Hz

Vermogensopname: ............................................ 1000 W

Zekering ............................................................... T5AL/250V (5x20 mm)

Uitgangsvermogen max. ...................................... 1000 W

Uitgangsvermogen RMS .....................................660 W

Frequentiebereik .................................................. 33-130 Hz (Sub) / 130-20000 Hz (Sat)

Geluidsdruk .........................................................max. 125 dB

Subwoofer ...........................................................46 cm (18“)

Satellieten ............................................................ 25 cm (10“) + 25 mm (1“) hoge toonhoorn (90 x 40°)

Afmetingen (Sub) .................................................

Afmetingen (Sat) ..................................................

Gewicht (Sub) ...................................................... 44,8 kg

Gewicht (Sat) .......................................................

540 x 670 x 710 mm (B x H x D) 335 x 463 x 225 mm (B x H x D)

2 x 11 kg

Page 62

www.conrad.com

! Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die

Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

( Legal notice

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic

data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing.

# Information légales

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse.

$ Colofon

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, micro-

verlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de

uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen.
