Unplug the unit from the
receptacle.
1
Move the unit to an open
area with enough room for
2
the installation process.

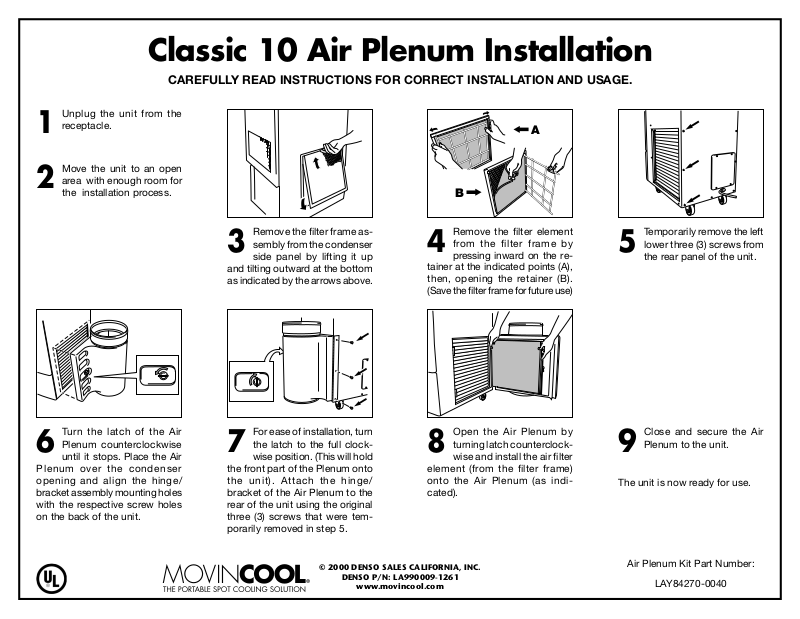

Classic 10 Air Plenum Installation
CAREFULLY READ INSTRUCTIONS FOR CORRECT INSTALLATION AND USAGE.
A
B
Remove the filter frame assembly from the condenser
345
side panel by lifting it up
and tilting outward at the bottom
as indicated by the arrows above.
Turn the latch of the Air
Plenum counterclockwise
67 8
until it stops. Place the Air
Plenum over the condenser
opening and align the hinge/
bracket assembly mounting holes
with the respective screw holes
on the back of the unit.
For ease of installation, turn
the latch to the full clock-
wise position. (This will hold
the front part of the Plenum onto
the unit). Attach the hinge/
bracket of the Air Plenum to the
rear of the unit using the original
three (3) screws that were temporarily removed in step 5.
Remove the filter element
from the filter frame by
pressing inward on the retainer at the indicated points (A),
then, opening the retainer (B).
(Save the filter frame for future use)
Open the Air Plenum by
turning latch counterclock-
wise and install the air filter
element (from the filter frame)
onto the Air Plenum (as indicated).
9
The unit is now ready for use.
Temporarily remove the left
lower three (3) screws from
the rear panel of the unit.
Close and secure the Air
Plenum to the unit.
© 2000 DENSO SALES CALIFORNIA, INC.
DENSO P/N: LA990009-1261
www.movincool.com
Air Plenum Kit Part Number:
LAY84270-0040
Instalación del ‘Classic 10 Air Plenum’
PARA INSTALAR Y UTILIZAR CORRECTAMENTE EL DISPOSITIVO, LEA CUIDADOSAMENTE LAS INSTRUCCIONES
Desenchufe la unidad del
receptáculo.
1
Traslade la unidad a un
espacio abierto lo
2
suficientemente amplio
para permitir el proceso de
instalación.
A
B
Retire el conjunto de
bastidor del filtro del panel
345
lateral del condensador
levantándo y inclinándo hacia
fuera en la parte inferior como lo
indican las flechas del diagrama.
Retire el elemento del filtro
del bastidor del filtro
presionando el retenedor
hacia adentro en los puntos
indicados (A) y luego abriendo el
retenedor (B) (guarde los bastidores
del filtro para uso futuro).
Retire temporalmente los
tres (3) tornillos de la parte
inferior izquierda del panel
trasero de la unidad.
Gire el pestillo del “Air Plenum” en sentido antihorario
67 8
hasta que se detengan.
Coloque el “Air Plenum” sobre las
aberturas del condensador y
alinee los orificios de montaje del
conjunto bisagra/ménsula con los
orificios correspondientes para los
tornillos en la parte trasera de la
unidad.
Para facilitar la instalación,
gire completamente el
pestillo en sentido horario
(de manera que la parte delantera
del “Air Plenum” se sujete a la
unidad). Sujete el conjunto
bisagra/ménsula del “Air Plenum”
a la parte trasera de la unidad
haciendo uso de los tres (3) tornillos que previamente se habían
retirado en el paso 5.
© 2000 DENSO SALES CALIFORNIA, INC.
DENSO P/N: LA990009-1261
www.movincool.com
Abra el “Air Plenum”
girando los pestillos en
sentido antihorario e instale
el elemento del filtro de aire
(procedente del bastidore del
filtro) en el “Air Plenum” (tal como
se indica).
9
La unidad ya está lista para usar.
Numero de Parte para ‘Air Plenum Kit’:
Cierre y afiance el ‘Air
Plenum’ a la unidad.
LAY84270-0040
