Návod k montáži a obsluze
MOVETO V-027C
BEZSLUCHÁTKOVÝ BAREVNÝ
DVEŘNÍ VIDEOTELEFON S
PŘÍDAVNOU KAMEROU
Obsah
Stručný úvod......................................................................................................... 1
Funkce.......................................................................... ........................................ 1
Úvod k tlačítkům...................................................................................................1
Montáž základní desky........................................................................................ 2
Schéma zapojení …………………….....................................................................3
Způsob použití vnitřního telefonu…………………..…..........................................4
Obsluha
Volání zvenčí ..................................................................................................5
Vnitřní telefon.................................................................................................5
Odemykání ..................................................................................................5
Alarm ..............................................................................................................6
Technické údaje –vnitřnímonitor .................................................................. 6
Vnější jednotka
Konstrukce ....................................................................................................6
Specifikace.................................................................................................... 7
Instalace ........................................................................................................8
Přídavná kamera
Instrukce ...................................................................................................... 9
.
Specifikace.....................................................................................................9
Zjišťování a oprava poruch.................................................................................10
Záruční list..........................................................................................................11
Upozornění
Před použitím si tento návod pozorně přečtěte, výrobky namontujte
a používejte v souladu s námi poskytnutými informacemi
a stanoveným způsobem.
* Chybné zapojení vedení může na zařízení způsobit neopravitelnou vadu,
montáž a instalaci vedení proveďte pečlivě podle příručky s pokyny.
* Tento výrobek je technologicky náročný, dbejte na ochranu proti dešti, vlhkosti
a rušení.
* Neprovádějte odpojení vlastními silami.
Obsah balení
e
n
i
h
c
a
M
g
n
i
k
r
o
w
t
e
N
R
O
L
O
C
E
E
R
F
-
D
N
A
H
E
N
O
H
P
R
O
O
D
O
E
D
I
V
)
B
2
3
2
M
(
d
n
a
n
o
i
t
a
l
l
a
t
s
n
I
l
a
u
n
a
M
n
o
i
t
a
r
e
p
O
8
0
0
.2
p
r
o
C
C
E
T
-
A
t
h
C
g
i
r
y
p
o
C
Cca 165 cm
cca 145 mm
Stručný úvod Montáž základní desky
Děkujeme Vám za koupi našeho výrobku. Tento výrobek, skládající se z vnitřního
monitoru a kamery, plní funkci videovrátného . Instalace je velmi jednoduchá,
princip práce intuitivní, což zaručuje stabilní a spolehlivou práci zařízení. Výrobek
garantuje bezpečnost, je ošetřen zárukou
a poprodejním servisem. Dovolujeme si Vás vybídnout k používání výrobků naši
firmy, které Vás
jistě uspokojí a přispějí k pohodlí Vašeho života.
Funkce
1. Zobrazení při hovoru 2. Alar m
Úvod k tlačítkům
Hell o...
Reproduktor
Umístění
Hell o...
Obrazovka
Tlačítkopro
odemykání
Tlačítko alarmu

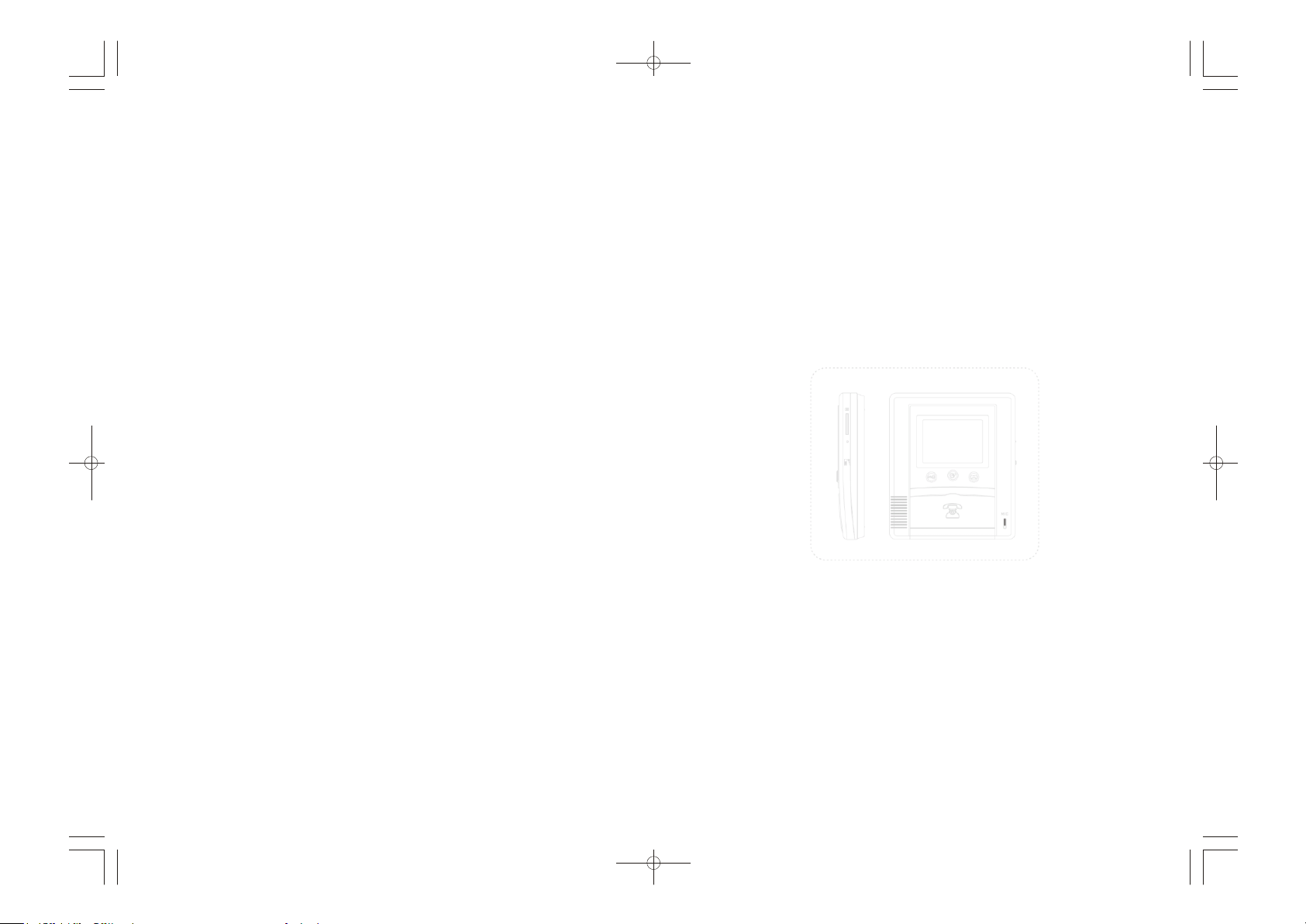

Monitor
Hands-free/volán
Mikrofon
Tlačítko
hlasitosti
Ovládací
tlačítko
Popis
ovládacího
tlačítka
1. Vyberte vhodné místo.
2. Připevněte základní desku vnitřního monitoru.
A: Vyvrtejte do zdi otvor, zasuňte do něj pryžový kryt.
B: Zašroubujte šrouby.
3. Zapojte vodiče .
4. Na držák nasaďte vnitřním oni tor .
A
B
Podle různé dispozice
zvoleného kabelu A nebo B
A
B
C
D
E
F
1 2
Schéma zapojení Způsob použití vnitřního monitoru
Venkovní kamera
4 dráty
2 dráty
Zdroj
2 dráty
Zámek
Vnitřní monitor
DC15 V
Schéma zapojení vnitřního monitoru a přídavné kamery (941C)
Zadní část monitoru
Zdroj DC 15V
Kamera 941C
Zdroj 12V
Video
Audio
1. Když zazvoní dveřní zvonek, podívejte se na monitpor,stisknutí
tlačítkavporloání potvrďte identi,tustisknutím tlačíptrkoaodemykání odemkněte.
2. Po 1.stisknutí tlačímtkoanitoru je spuštěn obraz venkovní kamery (se
zvonkem,)po 2. stisknutmí onitoru se spustí obraz pzřídavné kamery (941C) .
3. Po stisknuttílačítkaalarmu spustívenkovní kamera alarm.
2: Nastaven í funkcí
Nastavení funkcí vnitřního monitoru.
Nastavení ba revnosti
Barevnost je rozdělena do sedmi stupňů, stisknutím tlačítka
se barevnost postupně zvyšuje nebo snižuje.
Nastavení kontrastu
ontrast je rozdělen do sedmi stupňů, stisknutím tlsaečítka
kontrast postupně zyvšuje nebo snižuje.
Nastavení jasu
Jas je rozdělen do sedmi stupňů, stisknutačímíttklase jas
postupně zvyšuje nebo snižuje.
Zapojení kamery 941C
C
ŽLUTÝ (VIDEO)
E
ČERVENÝ (VDD)
3 4
D
ČERNÝ (GND)
F
BÍLÝ (AUDIO)
Zapojení venkovní kamery
Obsluha
1. Volání zvenčí
Jakmile uslyšíte zvonek, podívejte se na obrazovku. Běhheomvoru
se rozhodněte, zda otevřete dveře. Stlačte tlačítko Monitor pro
sledování obrvanzěujšzí jednotky
Když se na volání nezareaguje, venkovníonmitor se automaticky
vypne. Po montáži je nutno jednou stisknout tlačítko volánvín,
itařbnyí monitor mohl rozpoznat venkovní kameru.
2. Vnitřní telefon (pohotovostní režim)
Zvednutím sluchátka se vnitřntíelefon zapne, zavěšením sluchátka
se vypne, případně se vypne automaticky po 60 vteřinách.
Pasivní zámek bez adaptéru, byl napájen venkovní kamerou.
Když jsou dveře zavřené, napětí obvodu je 12 V, když se
dveře otevírají, zapojí se zdroj energie, napětí je 0 V. Musí se
nastavit, zda bude s prodlevou 4-7 s nebo bez prodlevy
Aktivní zámek s vlastním adaptérem, připojuje zdroj energie.
Kdyžjsou dveře zavřené, síťový stykač je rozpojen. Když se
dveře otevírají,síťový stykač je sepnutý. Musí se nastavit, zda
bude s prodlevou 4-7 s nebo bez prodlevy.
4. Alarm
1. Když je vnitřní monitvo režimu sledován , stisknutí
tlačítka má funkci alarmu.
3. Odemykání
5
Jedním stisknutím tlačítka monitoru se vnitřní telefon zapne.
Po druhém stisknutí tlačítka:
Vnitřní telefon se vypne, případně se vypne automaticky po
vteřinách.
1. Zámek lze odemknout pouze při hovoru nebo v režimu sledování.
2. Zámek lze odemknout pouze tehdy, když je venkovní kamera aktivní.
3. Zámek musí být v souladu s typem venkovní kamery.
Model výrobku
Č. adresy výrobku
Typ otevírání zámku
Pasivní zámek bez adaptéru, byl napájen venkovní kamerou.
Když jsou dveře zavřené, napětí obvodu je 0 V, když se dveře
otevírají, zapojí se zdroj energie, napětí je 12 V. Je možno
automaticky rozhodnout, zda bude s prodlevou 4-7 s nebo
bez prodlevy.
Technické údaje
Vnitřní monitor
Velikost obrazovky
Velikost zobrazení
Aktivní plocha
Velikost bodu
Konfigurace pixelů
Režim zobrazení
Video systém
Napájecí napětí
Spotřeba proudu
Provozní teplota
Provozní vlhkost
Vnější rozměry
3,5 palce (úhlopříč)ka
320(v) x 240(šb)odů
70,08 (v) x 52,56 (š) mm
73 x 219 µm
RGB –pruh
Normální bílé/prostupné
PAL / NTSC
DC 15V, 1000mA, zvlnění:< 80 mVp-p
470mA ± 50mA
-10°C ~ + 50°C
85 % (max.)
173 (d) x 150 (š)x 33 (v) mm
6
Konstrukce
Vnější jednotka
Instrukce instalace a obsluhy
Instalace
• Umístění
cca 180 cm
Reproduktor
kamera
Infračervené světlo
Tlačítko hovoru
Mikrofon
P201
P203 P204
Specifikace (vnější jednotka)
Spotřeba proudu
Zorný úhel
Noční osvětlení
Provozní teplota
Vnější rozměry
Spotřeba proudu
Zorný úhel
Noční osvětlení
Provozní teplota
Vnější rozměry
Reproduktor
Infračervené světo
kamera
Tlačítko hovoru
Mikrofon
P204
<300mA
50°
Infračervené světlo LED
-20°C~+50°C
120(L)x41(W)x45(H)mm
P202
<300mA
50°
Infračervené světlo LED
-20°C~+50°C
123(L)x43(W)x38(H)mm
Reproduktor
kamera
Infračervené světo
Tlačítko hovoru
Mikrofon
P202
Reproduktor
kamera
Infračervené světo
Tlačítko hovoru
Mikrofon
P201
<300mA
50°
Infračervené světlo LED
-20°C~+50°C
160(L)x68 (W)x39(H)mm
P201
<300mA
38°
Infračervené světlo LED
-20°C~+50°C
122(L)x73(W)x44(H)mm
cca 145 cm
• Instalace P201 (Instalace P202/P203/P204 podobně jako u P201, )
A1
B1
C1
A2
Zvolte otvor ve stěně
a vložte pryžovou
vložku,
E1
E2
Přišroubujte (E1,E2),
cca 65 cm
cca 110 cm
B2
C2
C1 připojuje k C2.
B1 připojuje k B2.
F1
F2
Nasaďte kryt (F1,F2),
50cm
cca 80 cm
D1
D2
D1
D2
Přišroubujte (D1,D2),
Pozor
Nepoužívejte v ostrém světle,
Pokud se světelný zdroj nachází
za zády hostů, je třeba použít
žárovku pro rozjasnění obrazu.
7 8
E1
E2
Přídavná kamera
Nastavte Váš monitor na standartní příkzodnánlivého odporu 75 Ω.
Nepokoušejte se rozebírat kameru.
Uvnitřnejsou žádné Vámi opravitelné součást.ky
Nechte veškeré opravy kvalifikované osobě.
Nevystavujte kameru dešti neob ji nenechávejtve vlhkém prostředí.
Vlhko může poškodit kameru nebo způsobietlektrický šok.
Specifikace
Barevná dveřní kamera
Systém
Počet pixelů
Snímání
Rozlišení
S/N poměr
Min. osvětlení
Elektr. zavírač
Video výstup
Zaostření čočky a Viditelný úelh
Skladová teplota
Provozní teplota
Zdroj energie
Běžný proud
NTSC / PAL
510x492(250k)
2:1 propleteně
380 TV Line
Více než 48dB
3Lux at F1.2
1/50-1/15000sec
1Vp-p75Ω
f=6.0MM 56’
-30 to 60°C
-20 to 45°C
DC 8-12V
Max.50mA
Zjišťování a oprava poruch
1: Nelze používat
A. Pokud je napájení v pořádku, zkuste odpojit zdroj a znovu jej zapojit.
B. Zkontrolujte, zda je správně nainstalováno vedení. Nesprávná instalace může
způsobit neopravitelné poškození zařízení, pozorně si přečtěte a prostudujte
návod k montáži.
C. Může být poškozena venkovní nebo vnitřní jednotka, zkuste ji demontovat a
odděleně ověřit.
2: Video
A. Pokud je bez obrazu, je možné, že je poškozena kamera venkovní jednotky nebo
obrazovka vnitřní jednotky.
B. Pokud není jasný obraz, zkuste upravit jas, kontrast a barevnost.
C. Pokud je obraz rušen, může se jednat o rušení z okolí. Vedení může být
nainstalováno nevhodně, možná je pro vedení použit nevhodný materiál. Zkuste
použít silnější vedení.
3: Audio
A. Pokud je příliš slabá hlasitost, může být vedení příliš dlouhé nebo materiál pro
vedení příliš slabý.
B. Pokud je rušen zvuk, je nevhodně nainstalováno vedení, rušení způsobuje okolí,
možná jsou kabelové svazky položeny na sebe.
4: Ovládání funkcí
A. Pokud nelze telefonovat, některé zařízení může mít poruchy, zkuste je demonto
vat a odděleně vyzkoušet.
B. Nelze odemknout.
a: Zkontrolujte, zda je odemykání venkovní jednotky nastaveno podle Vašeho
zámku.
b: Příliš dlouhé vedení, materiál pro vedení je příliš slabý, vyměňte jej za silnější.
9 10
ZÁRUČNÍ LIST
Výrobek: M OVE TO V -027C
Sériové číslo
Datum koupě
Příjmení zákazníka
Místo koupě (razítko obchodu a podpis)
DOVOZCE:
M.A.T.A. Czech
Radlická 103
Praha 5
Autorizovaný servis:
PM servis
Na barikádách 670, PRAHA 9, PSČ: 196 00
Mobil: 777 302 060
