ACCESSORIES

LONG RANGE
WIRELESS SOLUTIONS

USER GUIDE

WIRELESS REMOTE SPEAKER MICROPHONE PMMN4095_
MOBILE MICROPHONE WITH BLUETOOTH GATEWAY PMMN4097_
DUAL-UNIT CHARGER PMLN6714_
VEHICULAR CHARGER PMLN6716_
WIRELESS REMOTE SPEAKER MICROPHONE BATTERY PMNN4461_

en es-CO

fr-FR

es-ES

pt-BR fr-CA

it-IT pt-PT nl-NL ru

ko de-DE

CHAPTER 1: FOREWORD

RF Energy Exposure and Product Safety
Guide for Mobile Two-Way Radios

ATTENTION!

The microphone is restricted to occupational use only to satisfy ICNIRP/
FCC RF energy exposure requirements. Before using this product, read
the RF Energy Exposure and Product Safety Guide that ships with the
radio which contains instructions for safe usage and RF energy
awareness and control for compliance with applicable standards and
regulation.

This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.

Any changes or modifications not expressly approved by Motorola
may void the user’s authority to operate this device.

Under Industry Canada regulations, this microphone transmitter may
only operate using an antenna of a type and maximum (or lesser) gain
approved for the transmitter by Industry Ca nada. To reduce potential
radio interference to other users, the antenna type and its gain should
be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is
not more than that necessary for successful communication.

This device complies with Industry Canada licence-exempt RSS
standard(s). Operation is subject to the following two conditions: (1) this
device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation.

Battery Information:
Battery is shipped with a nominal charge between 30% and 50%.

Battery should be stored between -10 °C (14 °F) and 30 °C (86 °F) to
minimize permanent capacity loss.

CAUTION: Storing your fully charged accessory in high-temperature

conditions may permanently reduce the life of the internal
battery.

Important Information:

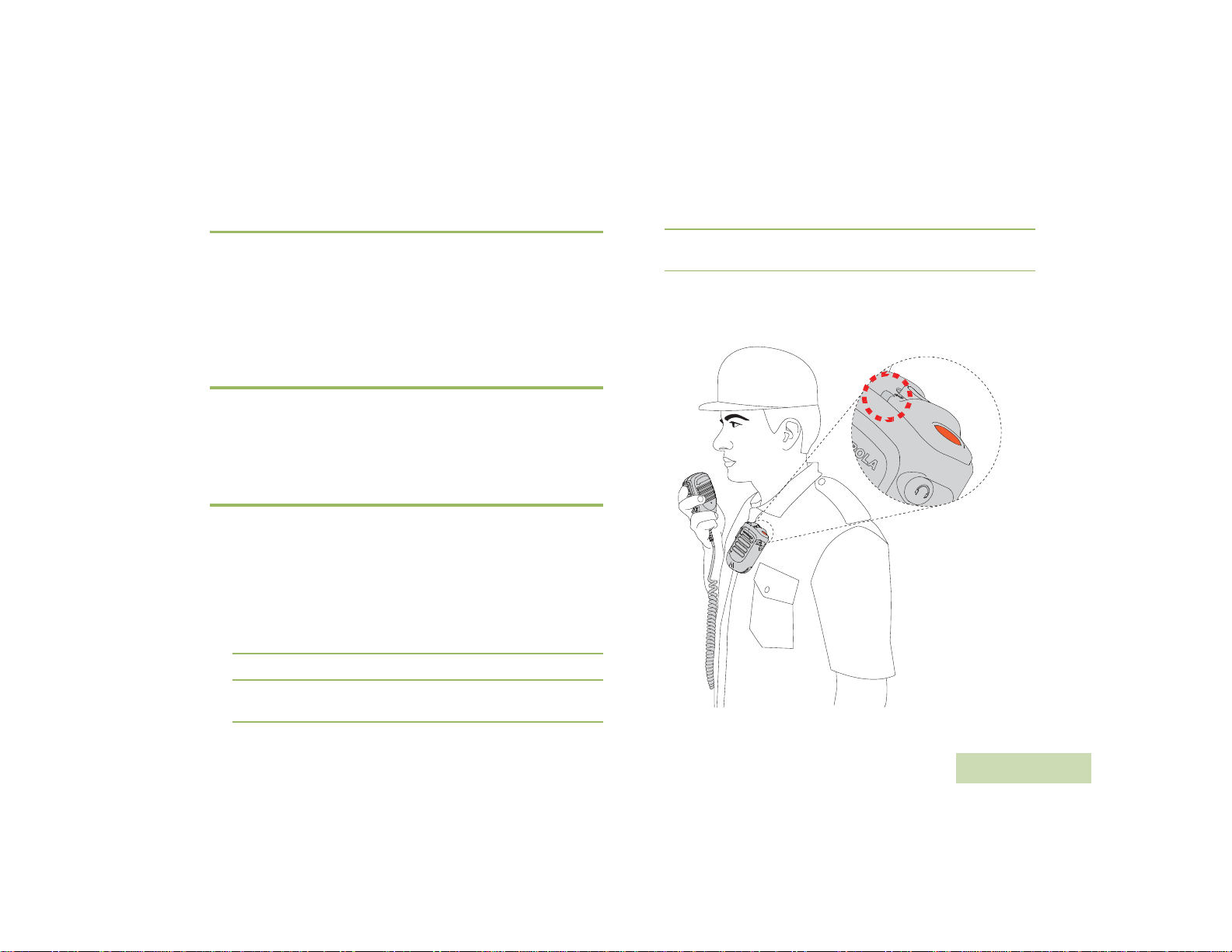

• Hold the microphone in a vertical position with the microphone at

least  inch (2.5 centimeters) away from the nose or lips.

• Body Worn Operation. When microphone is worn on the body, always

use Motorola-approved clip for this product. Using approved body­worn accessories is important because the use of non-Motorola­approved accessories may result in exposure levels, which exceed
the FCC occupational/controlled environment RF exposure limits.

• Use only Motorola-approved supplied or replacement batteries. Use

of non-Motorola-approved batteries may exceed the applicable RF
exposure guidelines (iEEE, ICNIRP or FCC).

• DO NOT charge your accessory in temperatures below 0 °C (32 °F)

or above 45 °C (113 °F). DO NOT store your accessory in direct
sunlight or where expected temperatures can exceed this range such
as inside a parked car.

• Storing your fully charged accessory in high-temperature conditions

may permanently reduce the life of the internal battery.

• Battery life may temporarily shorten in low-temperature conditions.

FOREWORD

i

English

Acoustic Safety

!

W A R N I N G

!

2. Use of accessories not recommended by Motorola may result in
risk of fire, electric shock, or injury.

3. To reduce risk of damage to the electric plug and cord of the
DUC, pull by the plug rather than the cord when disconnecting
the charger.

4. To reduce risk of damage to the CLA and cord of the Vehicular
Charger, pull by the CLA rather than the cord when disconnecting
the charger.

5. An extension cord should not be used unless absolutely
necessary. Use of an improper extension cord could result in risk
of fire and electric shock. If an extension cord must be used,
make sure that the cord size is 18 AWG for lengths of up to
100 feet (30.48 m), and 16 AWG for lengths up to 150 feet
(45.72 m).

6. To reduce risk of fire, electric shock, or injury, DO NOT operate
the charger if it has been broken or damaged in any way. Take it
to a qualified Motorola service representative.

7. DO NOT disassemble the charger – it is not repairable and
replacement parts are not available. Disassembly of the charger
may result in risk of electric shock or fire.

8. To reduce risk of electric shock of the DUC, unplug the charger
from the AC outlet before attempting any maintenance or
cleaning.

9. To reduce risk of electric shock of the Vehicular Charger, unplug
the Vehicular Charger from the CLA power source before
attempting any maintenance or cleaning.

10. This is a class A product. In a domestic environment this product
may cause radio interference in which case the user may be
required to take adequate measures.

1. To reduce risk of injury, charge only the rechargeable
Motorola authorized batteries listed in Table 1.1. Other
batteries may explode, causing personal injury and
damage.

Exposure to loud noises from any source for extended periods of time
may temporarily or permanently affect your hearing. The louder the
radio's volume, the less time is required before your hearing could be
affected. Hearing damage from loud noise is sometimes undetectable at
first and can have a cumulative effect.

To protect your hearing:

• Use the lowest volume necessary to do your job.

• Turn up the volume only if you are in noisy surroundings.

• Turn down the volume before adding headset or earpiece.

• Limit the amount of time you use headsets or earpieces at high

volume.

• When using the radio without a headset or earpiece, do not place the

radio's speaker directly against your ear.

CHARGERS SAFETY INFORMATION

Important Safety Information

This document contains important safety and operating
instructions. Please read these instructions carefully and save
them for future reference.

Before using the battery charger, read all the instructions and cautionary
markings on (1) the Dual-Unit Charger / Vehicular Charger, (2) the

FOREWORD

battery, and (3) on the Wireless Remote Speaker Microphone (WRSM).

ii

English

WARNINGS

Table 1.1: Motorola Authorized Battery





Kit (Part) Number Platform/Description

PMNN4461_ Battery Standard Li-Ion 1750M1880T

NOTE: The Dual-Unit Charger is not designed to accommodate the

alkaline battery tray.

OPERATIONAL SAFETY GUIDELINES

Dual-Unit Charger PMLN6714_

• This equipment is not suitable for outdoor use. Use only in dry

locations/con

• Ensure the WRSM with attached battery or battery alone is dry before

inserting into the Dual-Unit Charger.

• Connect equipment only to an appropriately wired power supply of

the corr
voltage by removing main plug.

• The socket outlet to which this equipment is connected should be

close by and easily accessible.

• Maximum ambient temperature around the Dual-Unit Charger

equipment must not exceed 50 °C (122 °F).

• Output voltage from the power supply unit must not exceed the

ratings st

• Make sure the cord is located where it will not be stepped on, tripped

over, or subjected to water, damage, or stress.

ditions.

ect voltage (as specified on the product). Disconnect from line

ated on the product label located on the power supply.

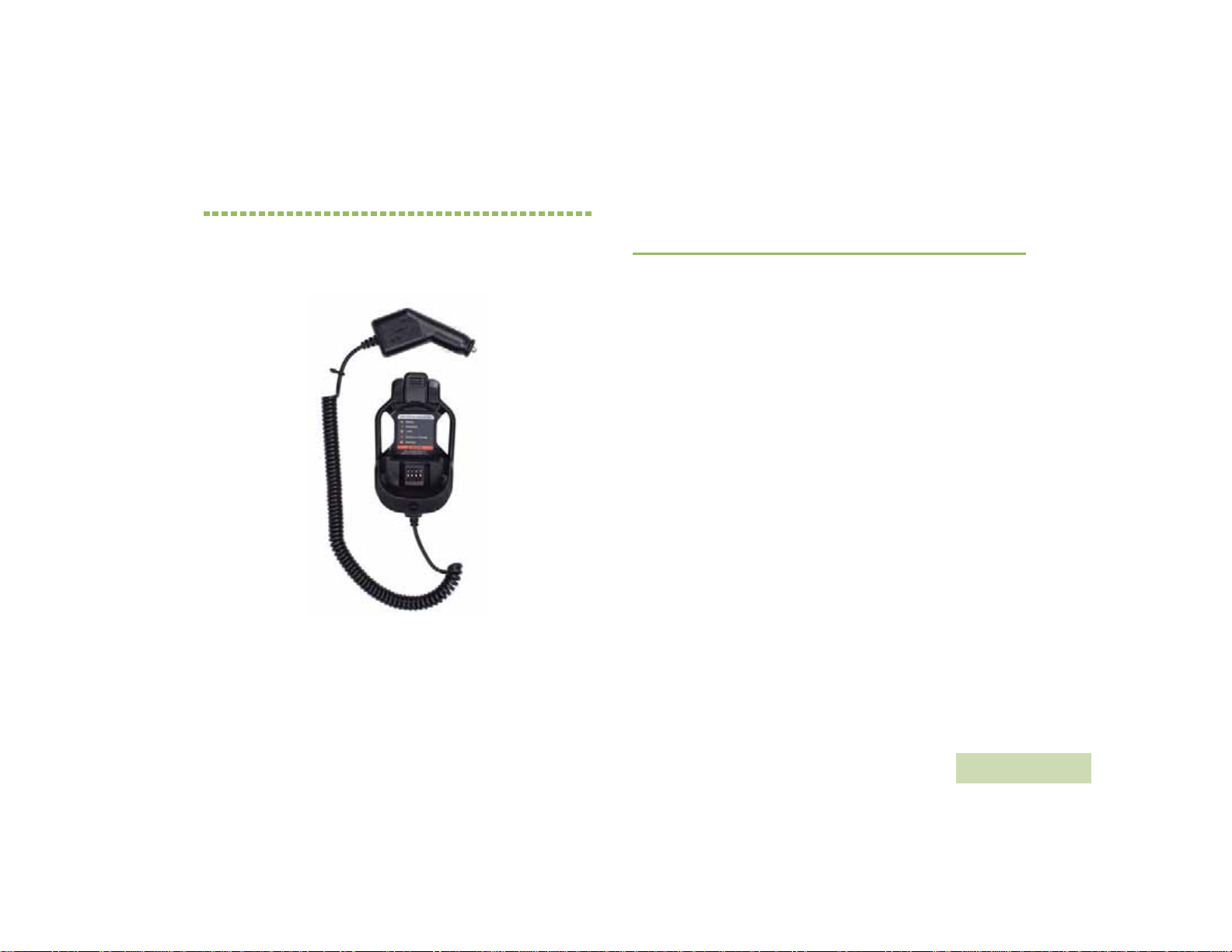

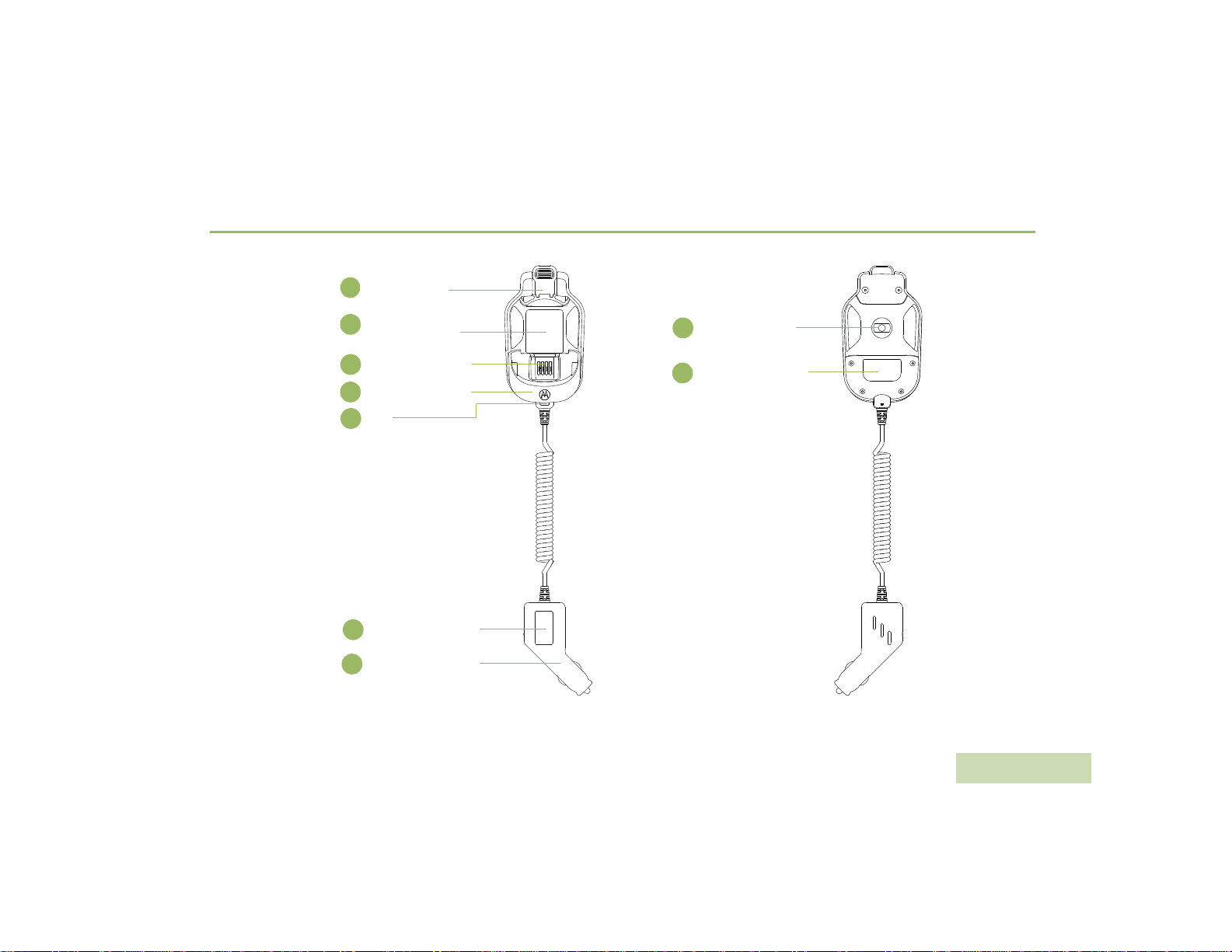

Vehicular Charger PMLN6716_

• Equipment shall be used in vehicle and in dry condition. Keep in mind

that rain or snow can reach the equipment i.e. throug
vehicle window

.

h an open

• Ensure the WRSM with attached battery or battery alone is dry before

inserting into the Vehicular Charger.

• Connect equipment only to an appropriately vehicle’s cigar lighter

socket of the
Disconnect fr

correct voltage (as specified on the pr

om line voltage by removing the CLA.

oduct).

• Maximum ambient temperature around the Vehicular Charger

equipment must not exceed 60 °C (140 °F).

• Output voltage from the vehicle’s cigar lighter socket unit must not

excee

d the ratings stated on the product label located at

the charg

er.

the back of

• Make sure the cord is located where it will not be stepped on, tripped

over

, or subjected to water, damage, or stress.

FOREWORD

iii

English

RADIOS COMPATIBILITY

SOFTWARE COMPATIBILITY

The Mobile Microphone Bluetooth® Gateway is compatible with the
radios listed below:

Table 1.2: Radios Compatibility

Region Model Series

North America

Latin America

European

Asia Pacific and Middle

East

XPR5550*, XPR5350*, XPR4580, XPR4550,

XPR4380 and XPR4350.

DGM8500*, DGM8000*, DGM6100,

DGM5500*, DGM5000* and DGM4100.

DM4601*, DM4600*, DM4401*, DM4400*,
DM3601, DM3600 DM3401 and DM3400.

XIR M8600*, XIR M8200, DM4600, DM4400,

DM3600 and DM3400.

NOTE: *Only compatible with Numeric Display Control Head

PMLN5677B and Color Display Control Head PMLN5678B or
later.

FOREWORD

The Long Range Wireless Solutions are compatible with the Mission
Critical Wireless Pod software version R01.05.00 or later.

iv

English

CHAPTER 2: WIRELESS RSM
PMMN4095_

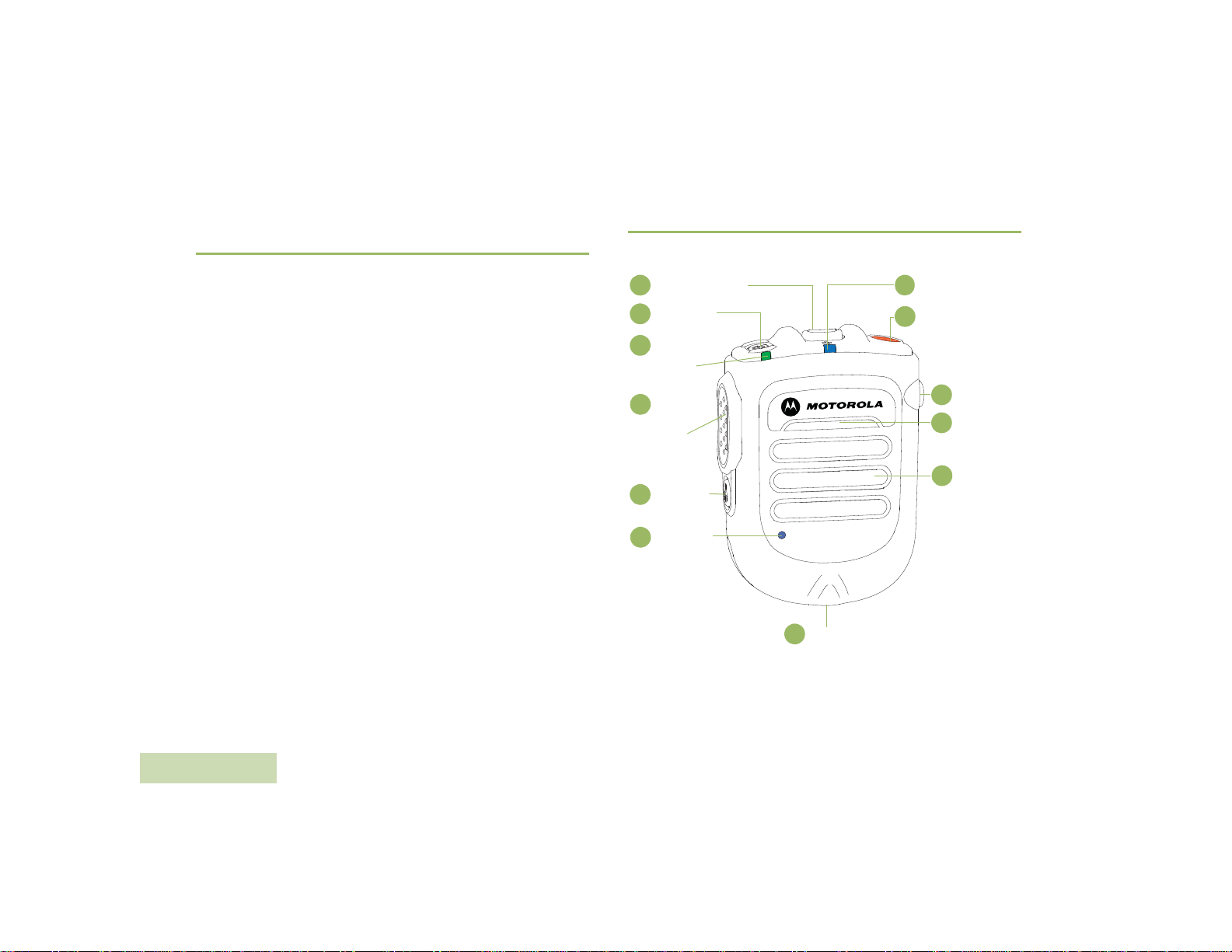

The PMMN4095 Wireless Remote Speaker Microphone (WRSM) is
designed to be used with the PMMN4097 Mobile Microphone

Bluetooth

®

Gateway.

PREPARING YOUR WRSM FOR USE

Assemble your WRSM by following these steps:

Assembling the Swivel Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . page2

Attaching the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2

Detaching the Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3

Charging the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3

Language Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

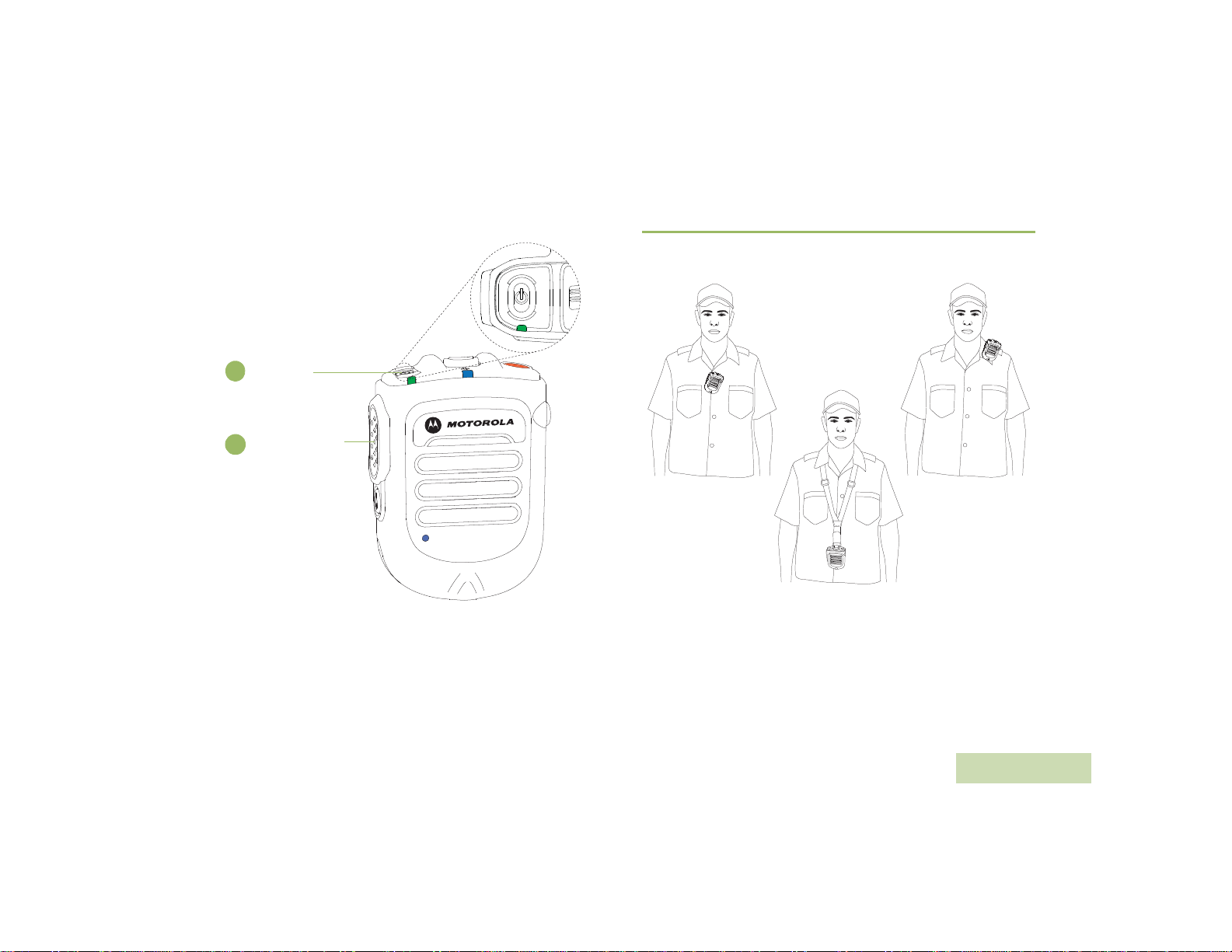

Recommended Wearing Positions. . . . . . . . . . . . . . . . . . . . . . .page 5

WIRELESS RSM PMMN4095_

English

1

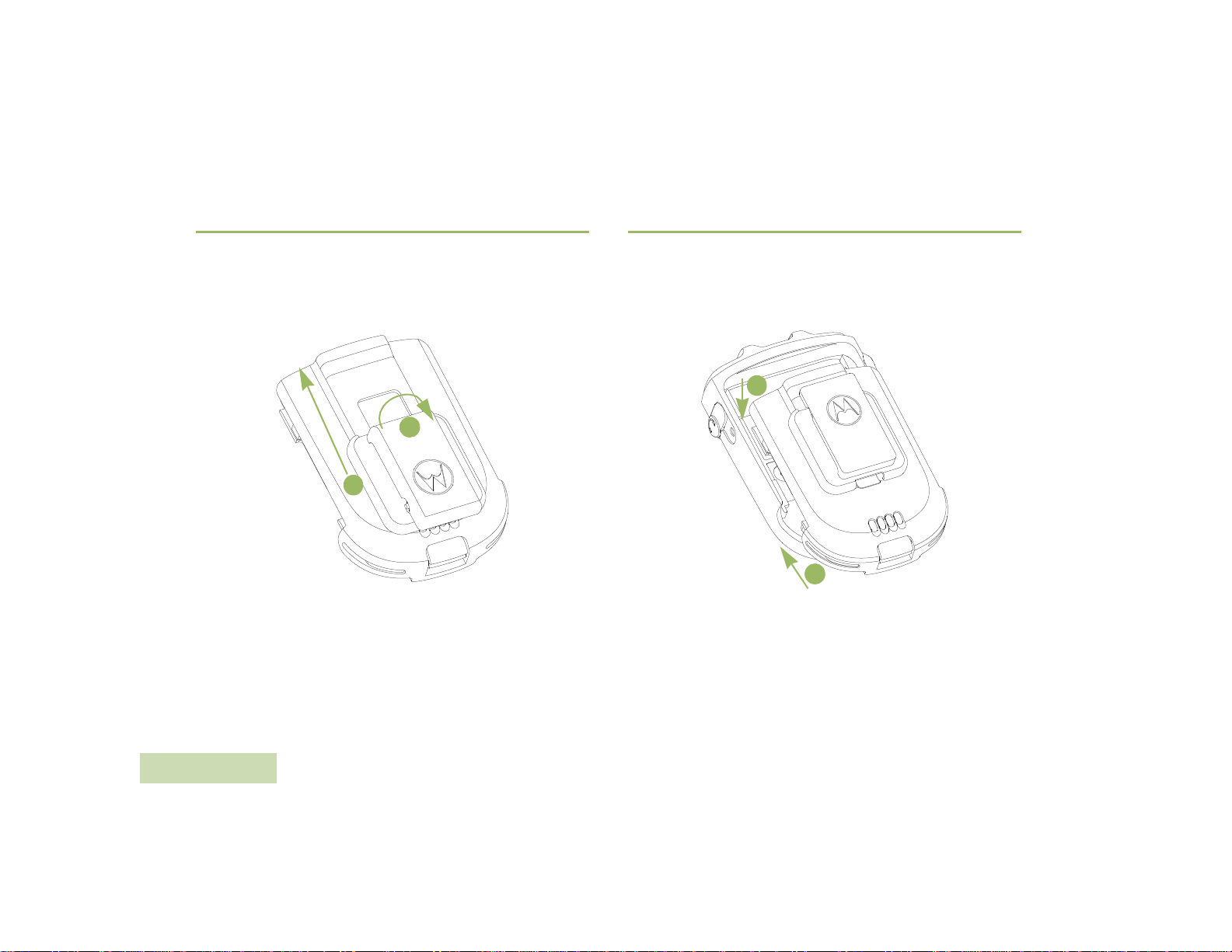

Assembling the Swivel Clip

Attaching the Battery

Insert the swivel clip through the battery slot. Rotate the clip to the right
position as indicated in Figure 2.4 below.

2

1

Figure 2.1: Assembling the swivel clip

WIRELESS RSM PMMN4095_

With the WRSM turned off, align the battery to back chassis and fully
slot in until the battery latch is engaged.

1

2

Figure 2.2: Attaching the battery into the WRSM

2

English

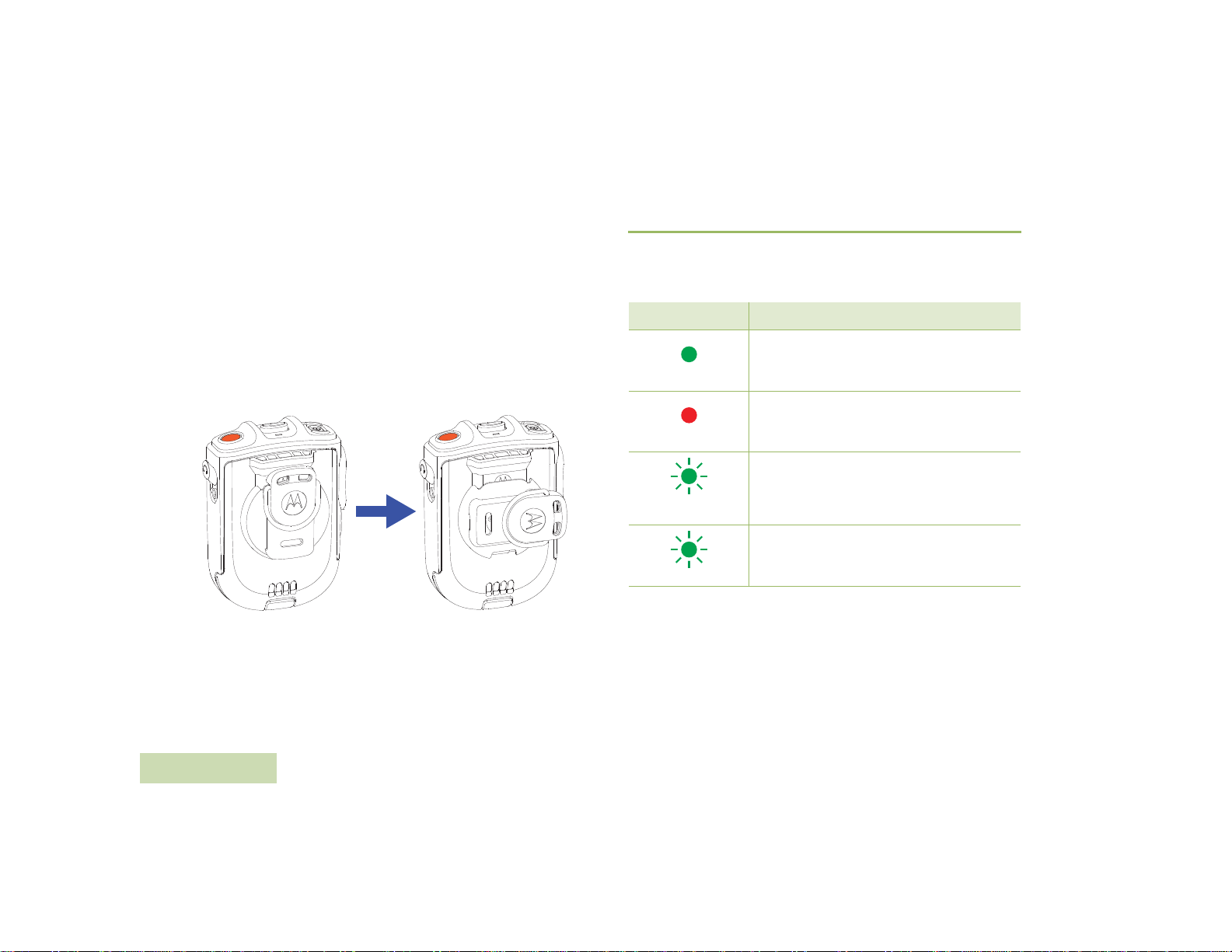

Detaching the Battery

To detach the battery, lift up the battery latch and pull the battery
backward until the battery is fully disengaged from the back chassis.

1

Charging the Battery

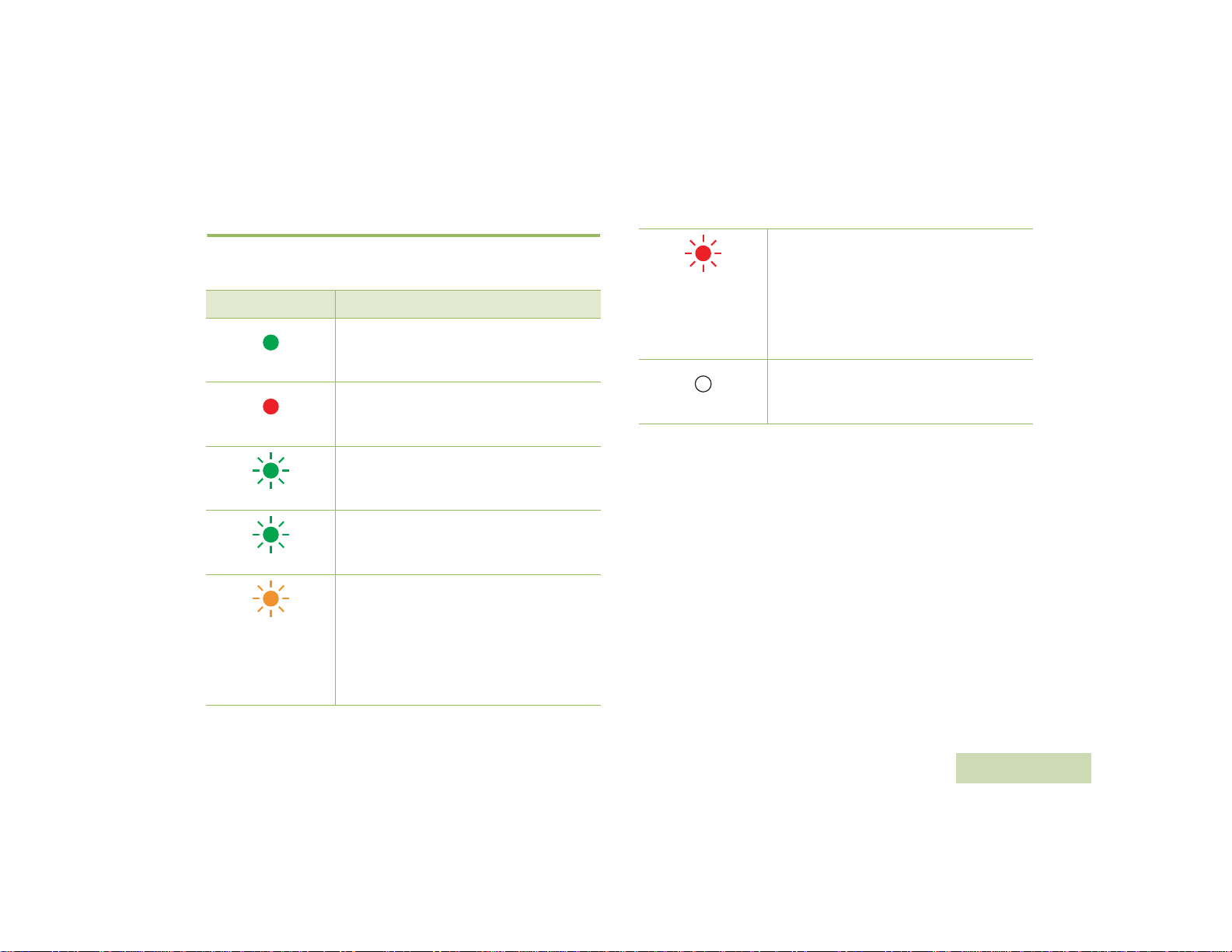

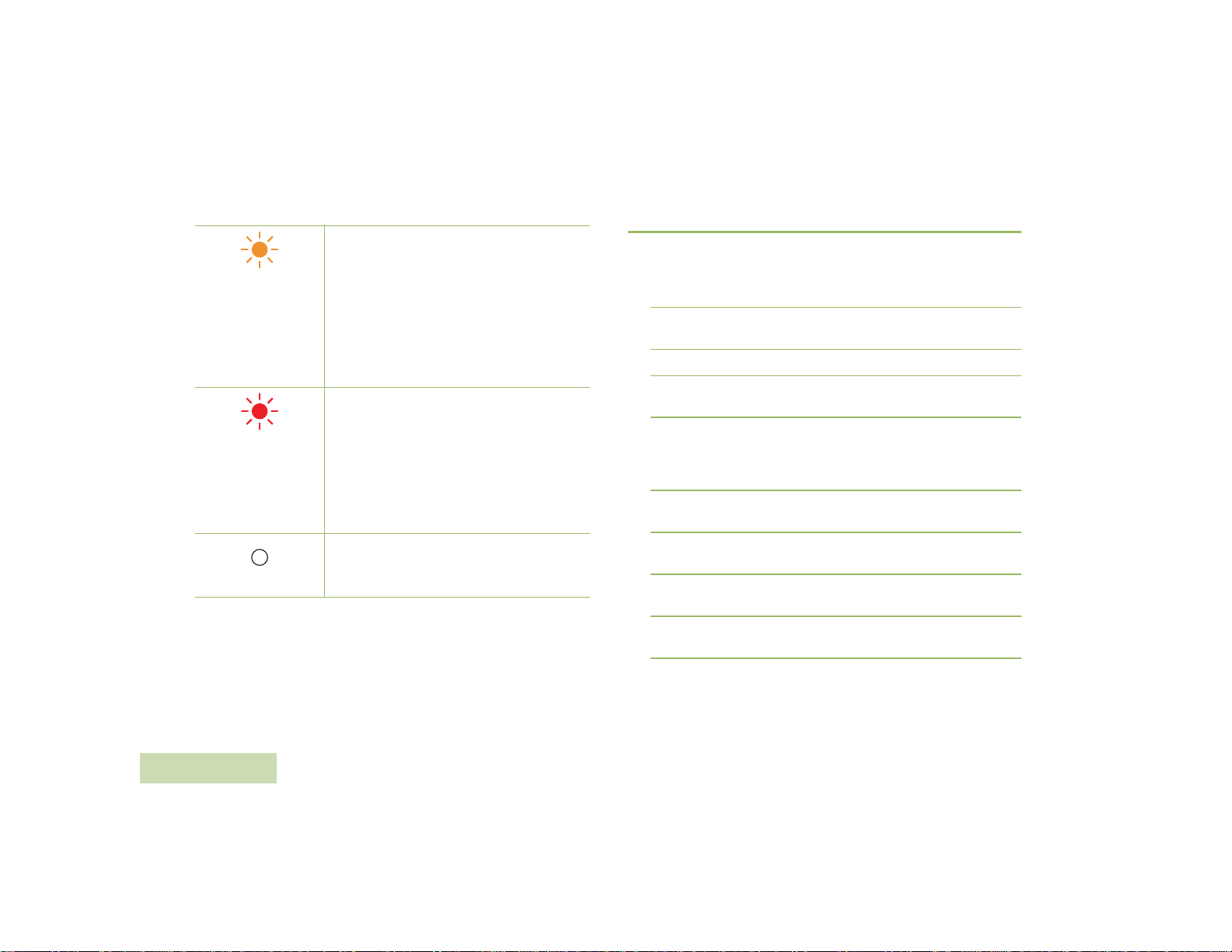

LED STATUS INDICATORS

Ready

Charging

>90%

Standby

CAUTION

Unable to Charge

RISK OF FIRE. REFER TO MANUAL FOR BATTERY TYPE

WIRELESS RSM PMMN4095_

2

Figure 2.3: Removing the battery from the WRSM

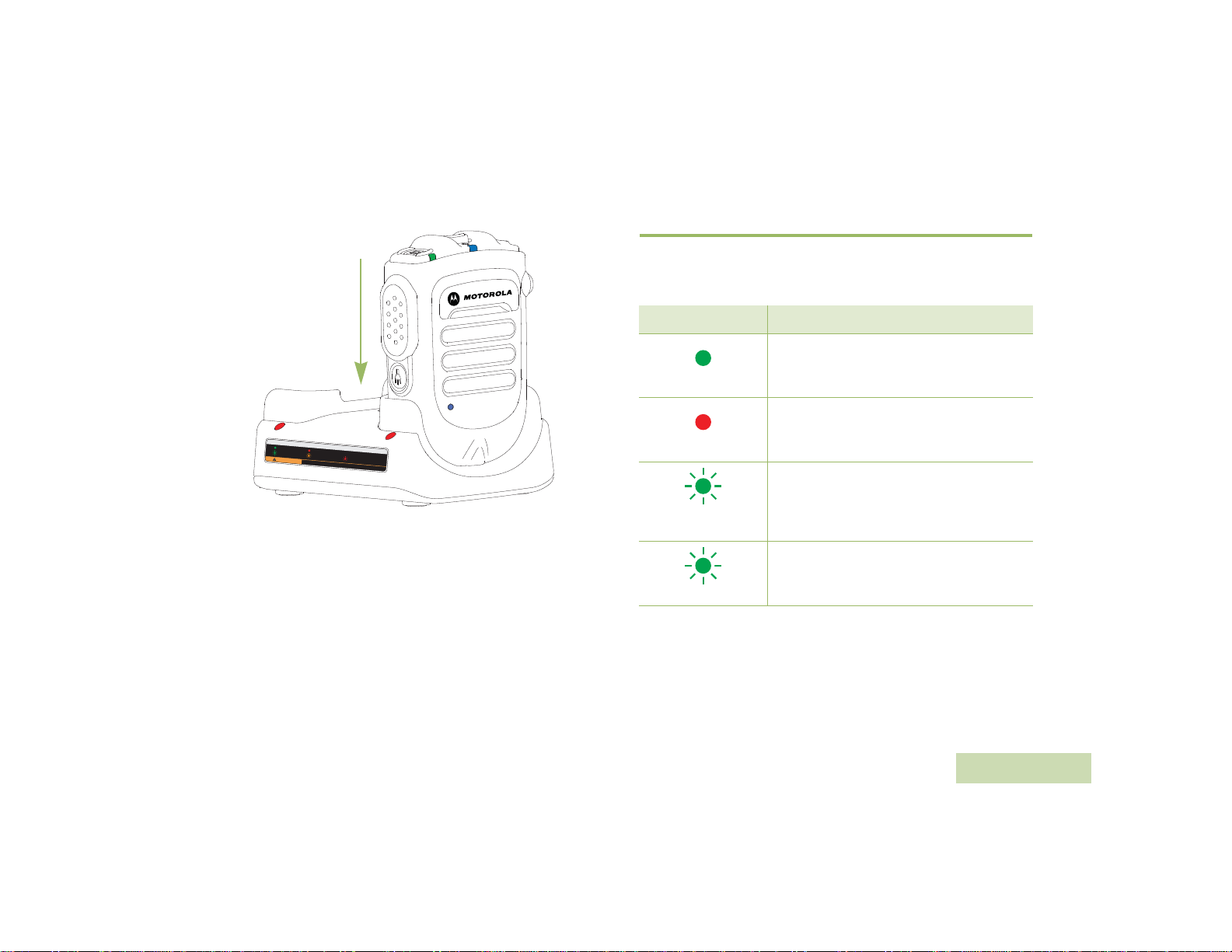

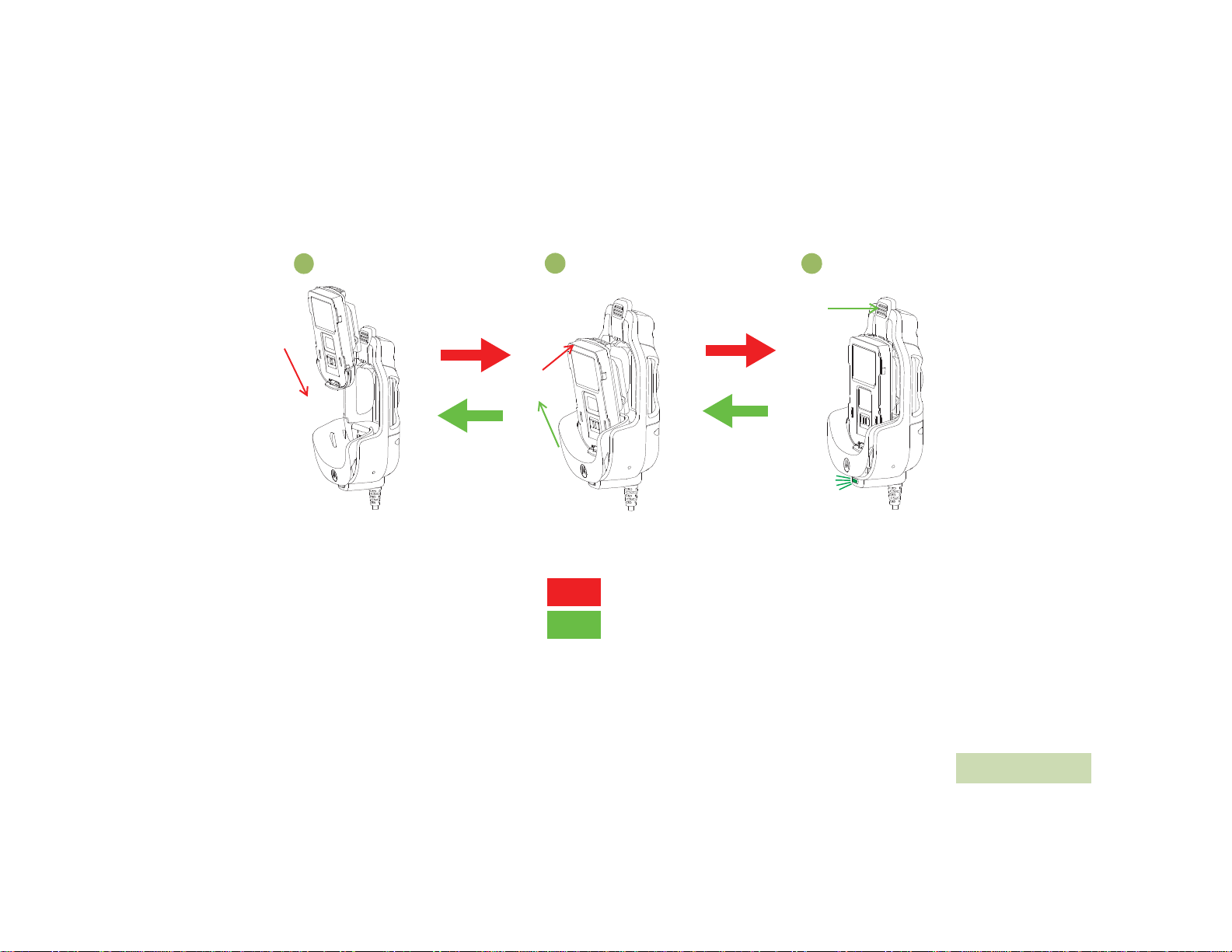

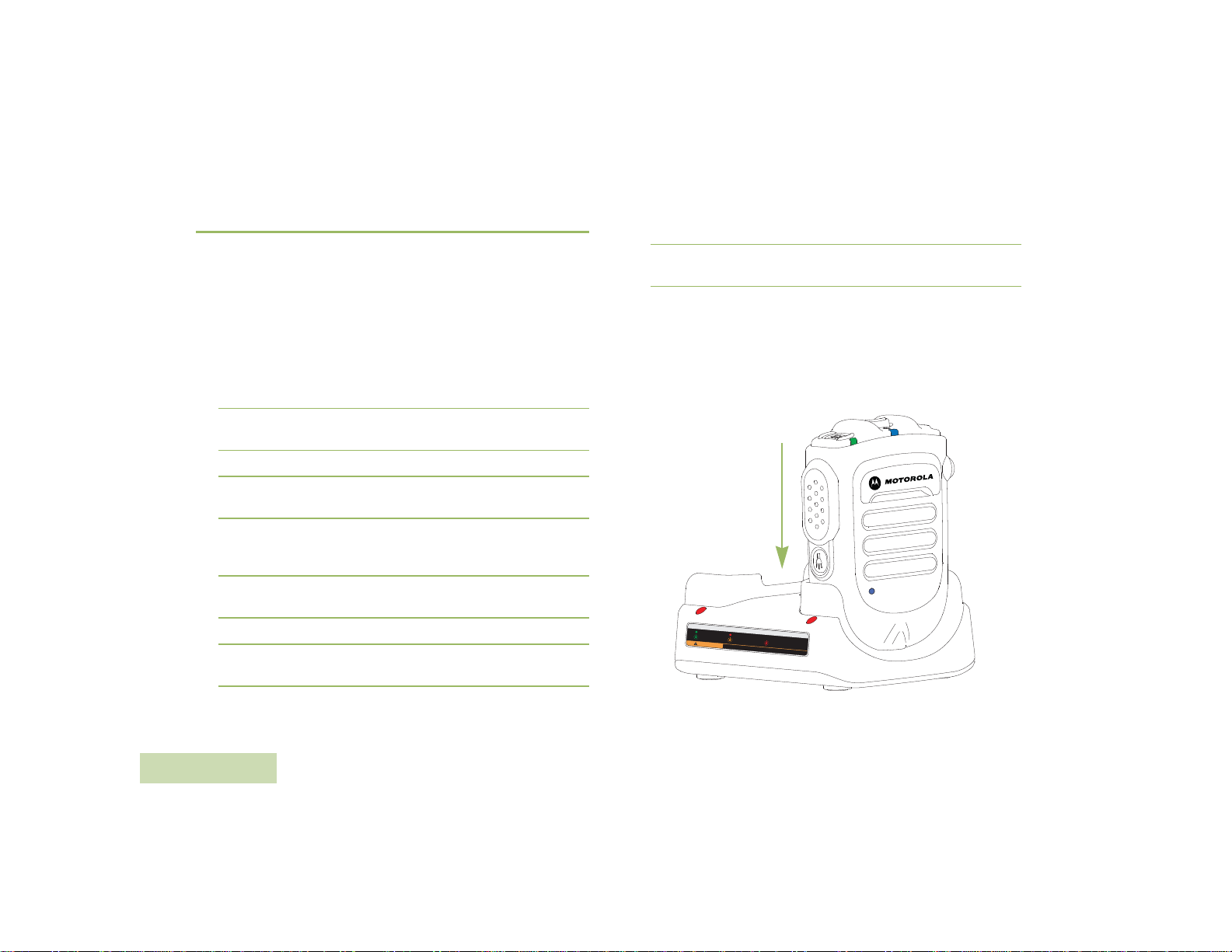

Figure 2.4: Charging position of the WRSM with battery attached

3

English

To avoid a possible explosion:

!

W A R N I N G

!

• DO NOT replace the battery in any area labeled

“hazardous atmosphere”.

• DO NOT discard batteries in a fire.

The Motorola-approved battery shipped with your WRSM is uncharged.
Prior to using a new battery, fully charge the new battery to ensure
optimum capacity and performance.

NOTE: When charging a battery attached to a WRSM, turn the

WRSM OFF to ensure a full charge.

Battery Charger

To charge the battery, place the battery, with or without the WRSM, in a
Motorola-approved charger. When initially inserting the battery into the
charger, the charger’s LED will turn red. DO NOT use WRSM until the
charger’s LED turn Green,

The charger’s LED indicates the charging progress; see Chapter 4 and
Chapter 5 or the label printed on the charger.

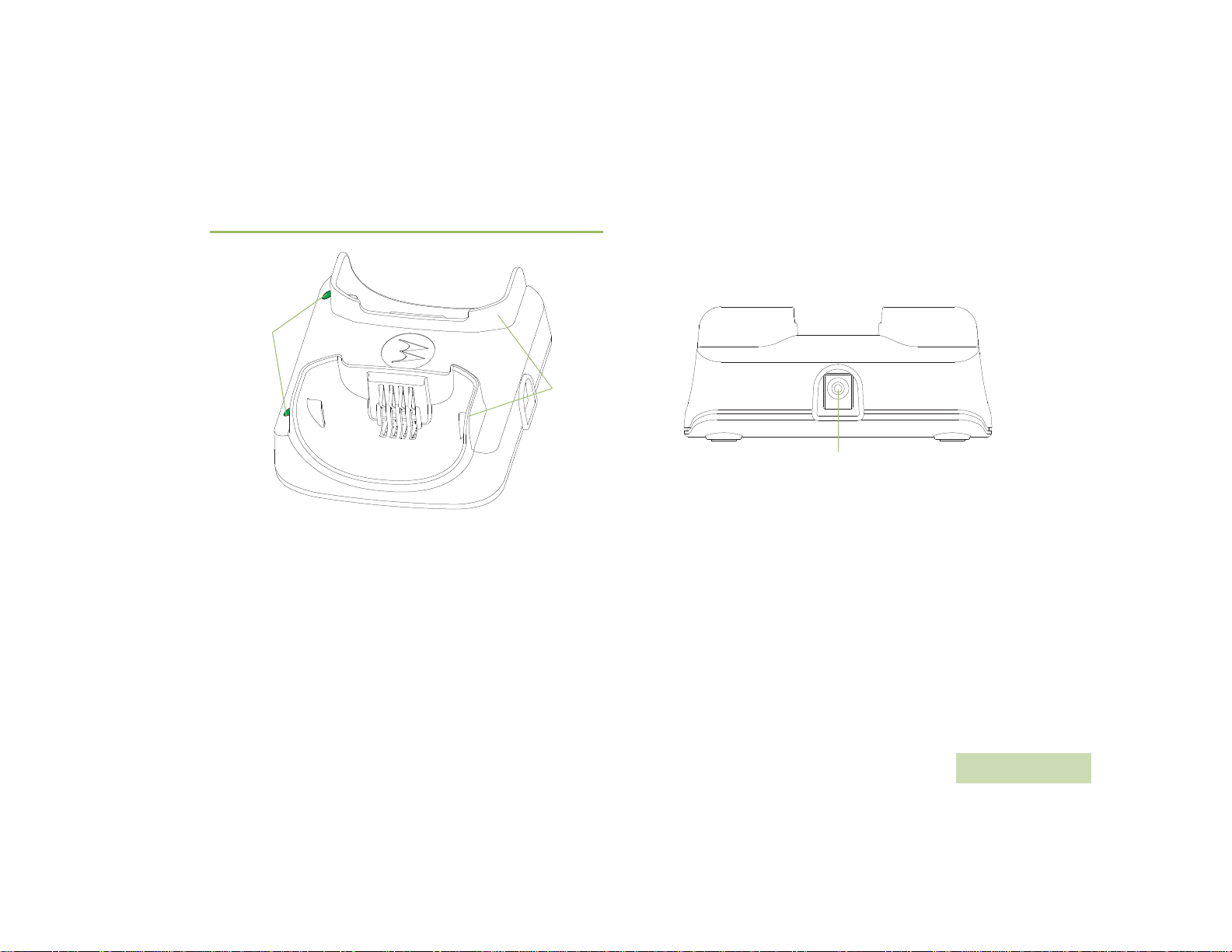

Align the slot of the battery with the charger’s rail and slot in. Refer to
Figure 2.4.

WIRELESS RSM PMMN4095_

Language Selection

Power ON the WRSM by pressing and holding Power Button until you
hear the language selection prompts.

Follow the procedure below if you want to reset to your desired
language.

Procedure:

1 Hold the Power Button for 6 seconds after the power up LED

indication illuminated to enter the language selection feature.

2 Select your desired language by pressing the PTT button. Refer to

Table 2.1 below for the Language Selection Indicators.

Table 2.1: Language Selection Indicators

State Power Indication LED Voice Prompt

“For English press PTT

Language Selection LED illuminated

now” (Menu selection

prompts)

4

English

Power

1

Button

Push-to-Talk

2

(PTT) Button

Recommended Wearing Positions

For optimum performance, wear the WRSM as highlighted in Figure 2.6
below.

WIRELESS RSM PMMN4095_

Figure 2.5: Language Selection

Figure 2.6: Recommended wearing positions

NOTE: When the WRSM is worn on the body, always use Motorola-

approved clip. Using approved body-worn accessories is
important because the use of non-Motorola-approved
accessories may result in exposure levels, which exceed the
FCC occupational/controlled environment RF exposure limits.

5

English

IDENTIFYING WRSM INDICATORS AND

Audio Indicator

1

2

Programmable
Button
(Orange Button)

Audio Jack

3

Microphone

4

Speaker

5

Tasklight

6

Blue Dot /

7

Tasklight
Button

8

Push-to-Talk
(PTT) Button

9

Power
Indicator

10

11

Power
Button

12

Volume Toggle

Secure
Pairing Spot

CONTROLS

Take a moment to review the following:

Overview of the WRSM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 6

Power Indicators and Battery Alerts . . . . . . . . . . . . . . . . . . . . . page 7

Audio Indicators. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 7

Overview of the WRSM

WIRELESS RSM PMMN4095_

6

English

Figure 2.7: Wireless Remote Speaker Microphone Overview

Power Indicators and Battery Alerts

Audio Indicators

WIRELESS RSM PMMN4095_

The WRSM is battery powered. It is very important to pay attention to
the low battery warning described in Table 2.2 to avoid improper
functioning of the WRSM.

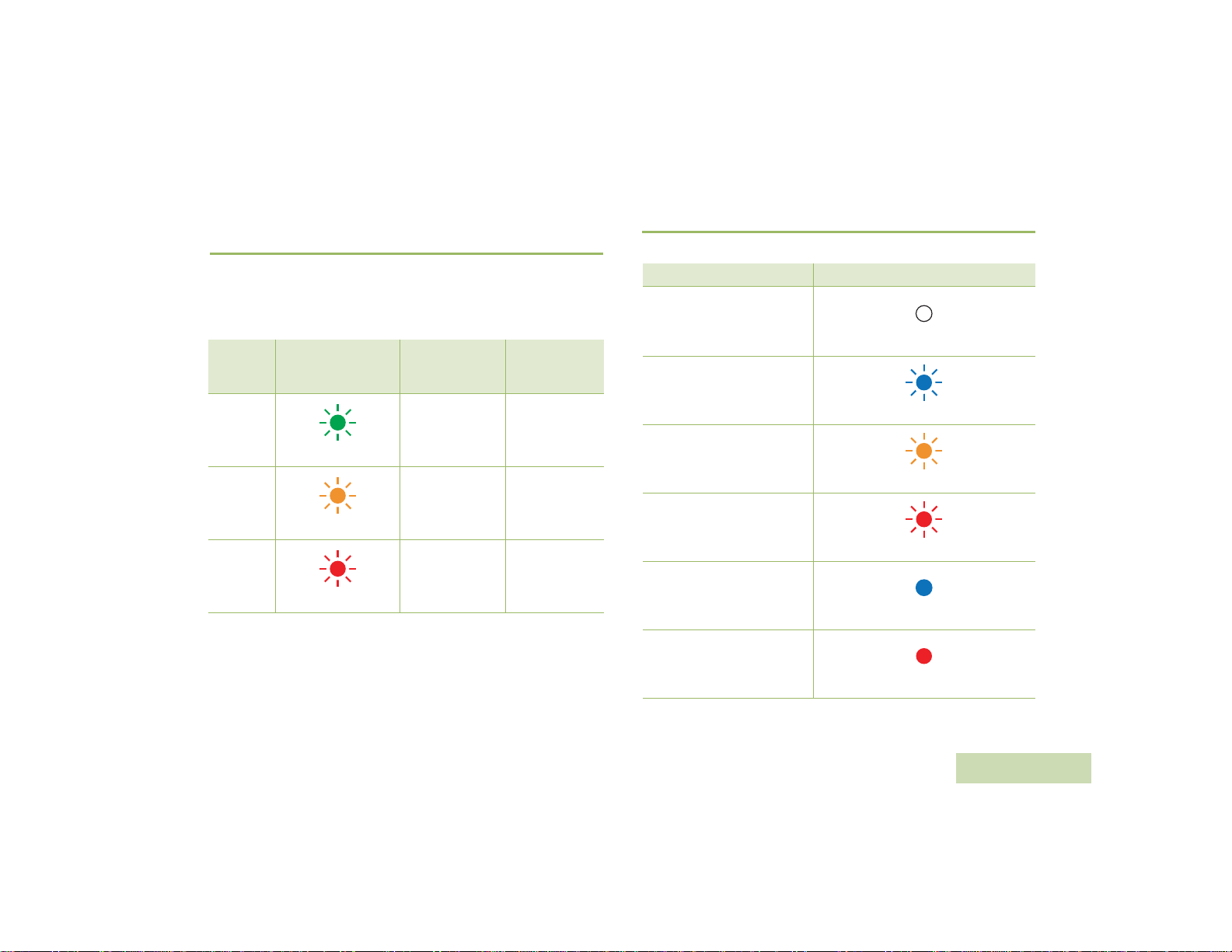

Table 2.2: Power Indicators and Battery Alerts

State

Normal
Battery

Low

Battery

Critical
Battery

Power Indication

LED

Green

Amber

Red

Tone Indication

No tone

Low Battery tone

every 2 minutes

Low Battery tone

every 30 seconds

Remaining

Battery Life

11 hours

(full charged) –

30 minutes

Less than

30 minutes

Less than

10 minutes

Table 2.3: Audio Indicators

State Audio Indication LED

Audio Not Available,

Device Not Paired

Audio Available,

Good Signal

Audio Available,

Poor Signal / Edge of Range

Audio Available,

Muted

Audio Not Available,

Disconnected / Reconnecting

Audio Not Available,

Disconnected / Reconnecting

and Muted

OFF

Blue Blink

Amber Blink

Red Blink

Blue Solid

Red Solid

English

7

GENERAL WRSM OPERATION

Powering ON/OFF the WRSM

Once you understand how your WRSM is configured, you are ready to
use your WRSM. Use this navigation guide to familiarize yourself with
the basic features:

Powering ON/OFF the WRSM . . . . . . . . . . . . . . . . . . . . . . . . . page 8

Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 9

Pairing Your WRSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 9

Transfer Audio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 10

Subsequent Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 10

Poor Signal / Out Of Range Warning Indication . . . . . . . . . . . page 11

Programmable Button (Orange Button). . . . . . . . . . . . . . . . . . page 11

Tasklight Button. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12

Dark Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12

Secondary Receiver Audio Accessory . . . . . . . . . . . . . . . . . . page 13

Failure Detected Indication and Handling . . . . . . . . . . . . . . . . page 13

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 13

Firmware Upgrade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 14

Anatel Label . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 14

WIRELESS RSM PMMN4095_

To power ON the WRSM, press and hold the Power Button until you
hear “Motorola Solutions” prompt. To power OFF, press the Power
Button until the WRSM turns off.

Power
Button

Power Indicator

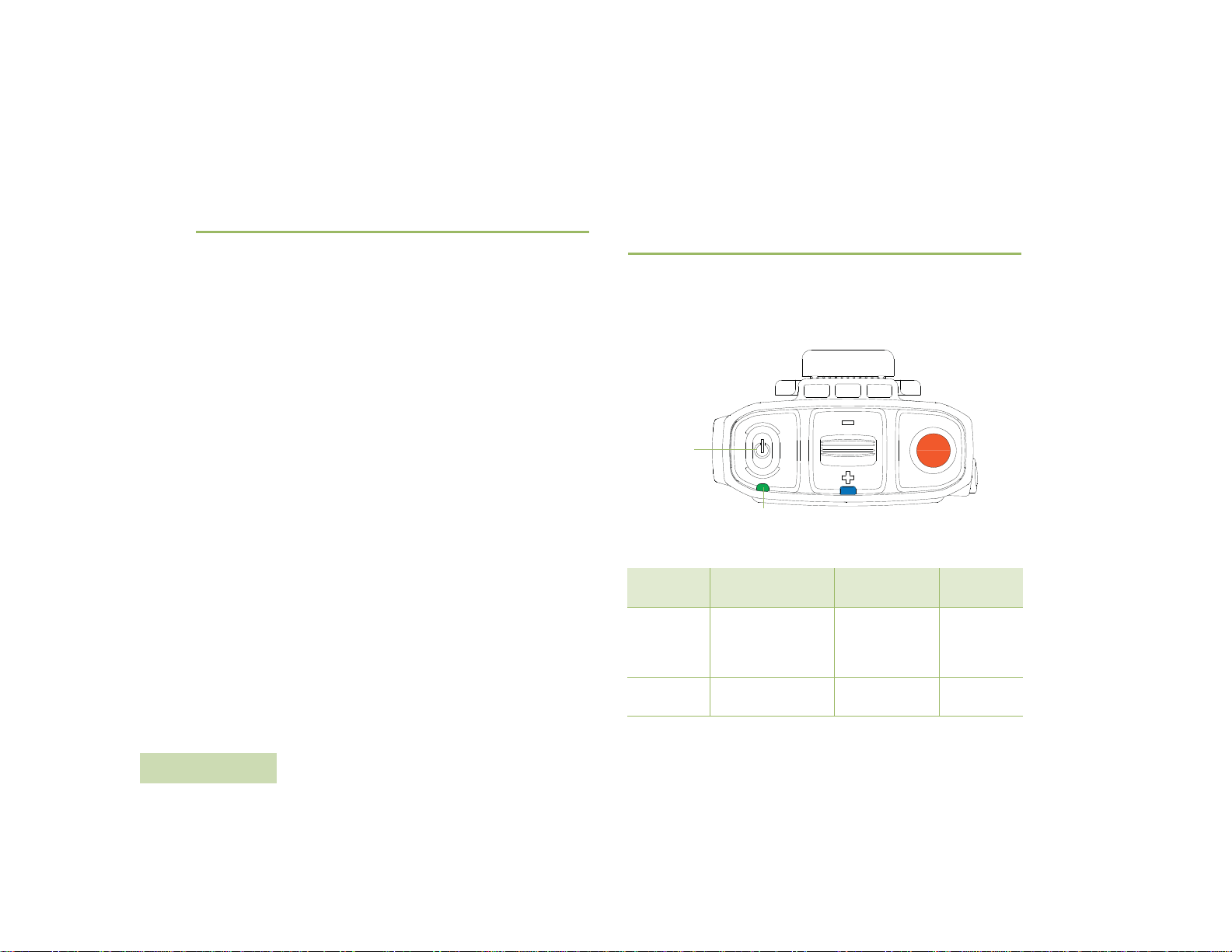

Figure 2.8: Powering on your WRSM

Table 2.4: Power ON/OFF LED and Tone Indicators

Power Power Indication LED Tone Indication Voice Prompt

ON LED blinks 3 times

LED blinks 3 times then

OFF

OFF

“Motorola

Solutions”

Power Off tone “Power Off”

“Motorola
Solutions,

Power On”

8

English

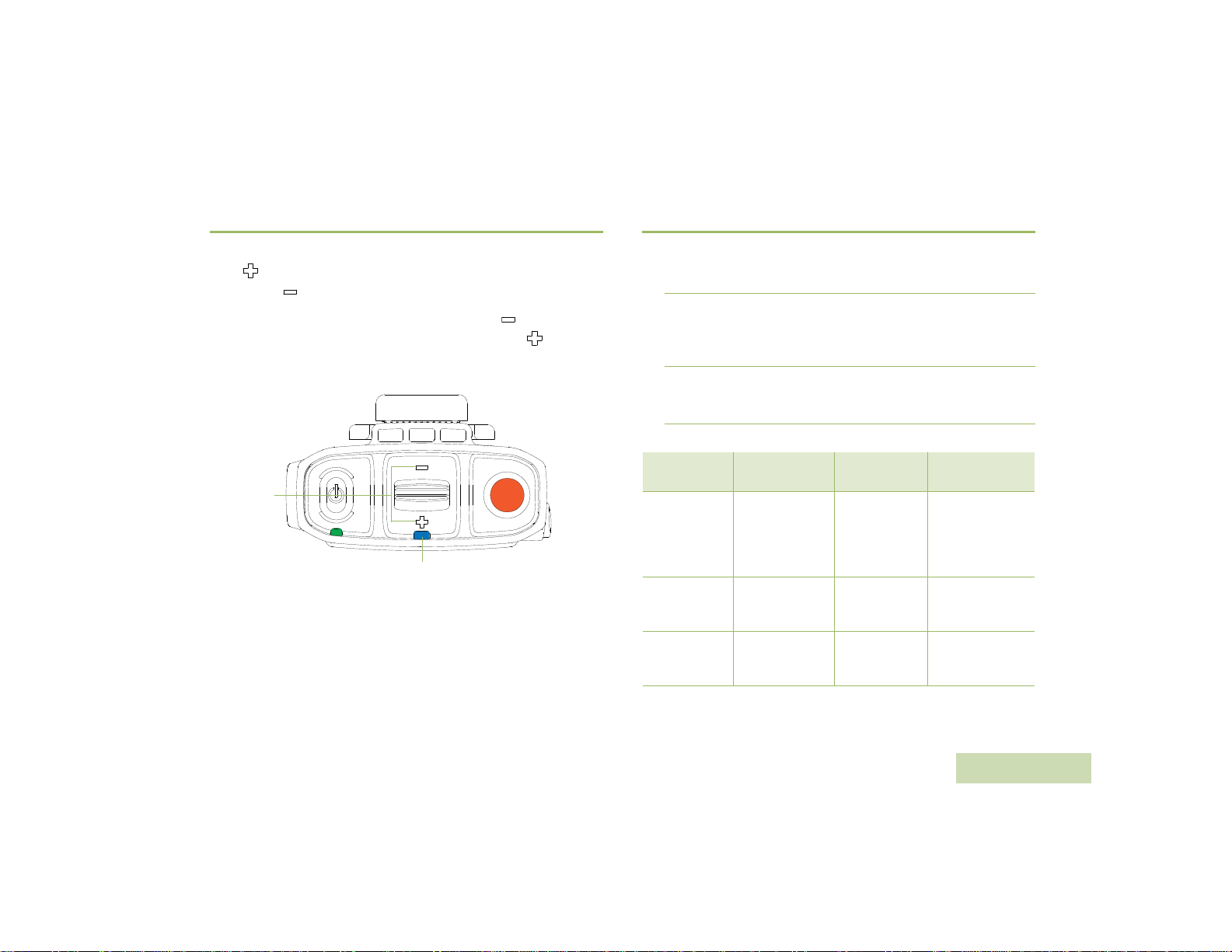

Volume Control

Pairing Your WRSM

WIRELESS RSM PMMN4095_

T o increase the volume, push volume lever towards the . To decrease
the volume, push lever towards the .

To mute, hold lever to the for 2 seconds. To unmute, push lever to
the or press the PTT button. Volume returns to the previous level.

Volume
Toggle

Audio Indicator

Figure 2.9: Volume Control

The color of the Audio Indicator LED changes according to Table2.3 .

Procedure:

1 Ensure both the radio and WRSM are powered on.
2 Place the blue dot (secure pairing spot) on the WRSM within one

inch of the blue dot (secure pairing spot) on the Mobile Mic
Gateway. Refer to Figure 2.10.

3 During pairing, the Audio Indicator LED blinks according to the

pairing status. Refer to Table 2.5 for pairing indicators.

Table 2.5: Pairing LED, Tone Indication and Voice Prompt

State

Not Paired Off

Paired

Successfully

Wireless Link

Connected with

Host

Wireless Link
Disconnected

from Host

Audio Indication

LED

LED illuminated

LED Heartbeat Connected tone “Connected”

LED illuminated

NOTE: * You will hear Disconnected tone every 2 minutes after the

WRSM prompts “Disconnected”.

Tone

Indication

Pairing Ready

tone every

2 minutes

Pairing

Successful tone

Disconnected

tone every

2 minutes

Voice Prompt

“Touch blue dots

together to

connect” every

2 minutes

“Connecting”

“Disconnected” *

9

English

Align

100 m

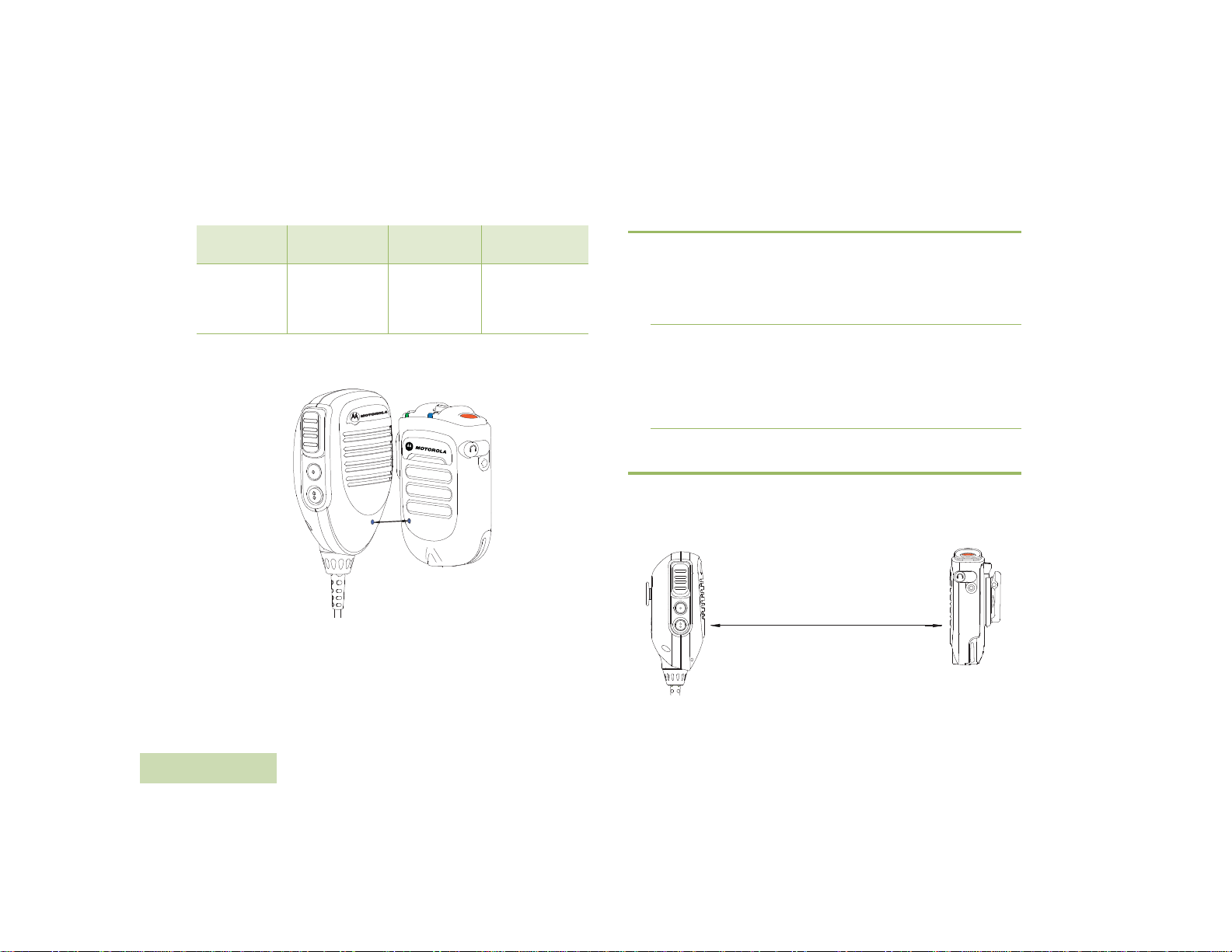

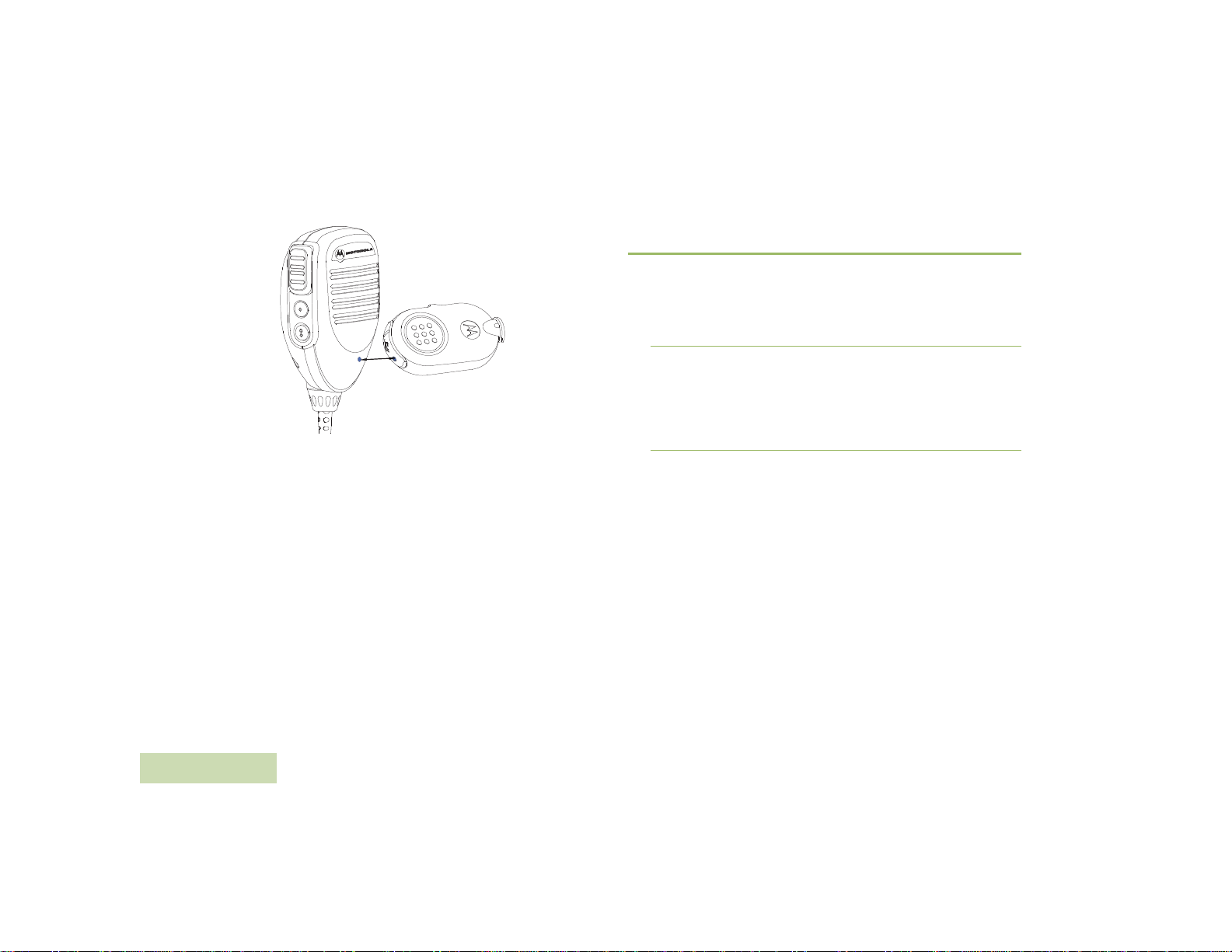

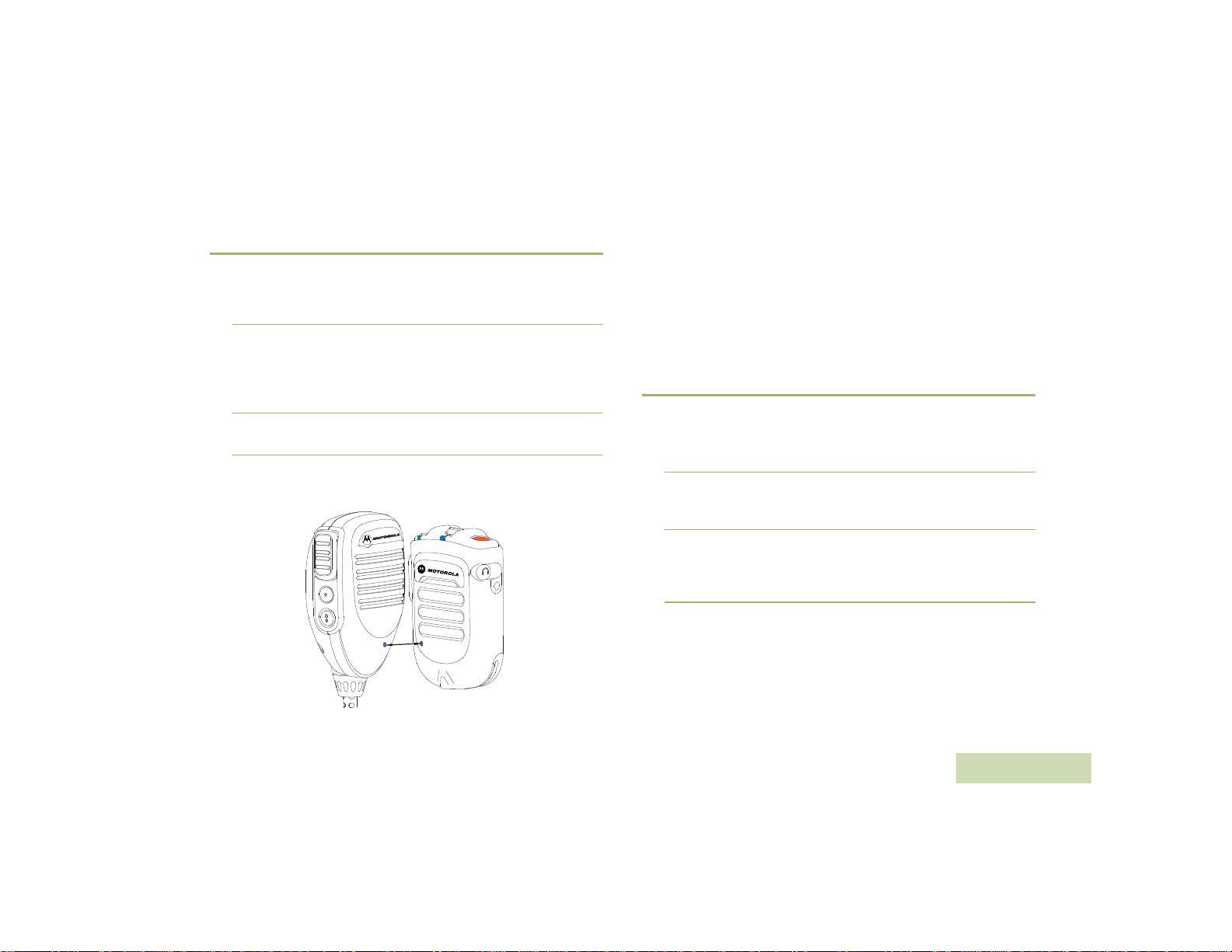

Figure 2.10: Pairing your WRSM

If the WRSM has been paired with a Mobile Mic Gateway and needs to
now be paired with a different Mobile Mic Gateway, the WRSM do not
have to clear its previous pairing. The previous pairing will be cleared
automatically when pair with a new Mobile Mic Gateway.

Transfer Audio

Procedure:

1 Press the PTT button on the Mobile Mic Gateway to unpair and

audio will route back to the Mobile Radio.

2 Alternatively, place the blue dot (secure pairing spot) on the WRSM

within one inch of the blue dot (secure pairing spot) on the Mobile
Mic Gateway. The audio will route back to the Mobile Radio/Mobile
Mic Gateway. Audio indication LED on the WRSM will not be lit.

Subsequent Connection

Same Host:

If the wireless link is lost, connection will be automatically re-established
when the host and WRSM come within communication range.

Line Of Sight

WIRELESS RSM PMMN4095_

10

English

Figure 2.11: Communication range

New Host:

Follow steps from “Pairing Your WRSM" on page 9 for new connection.

Poor Signal / Out Of Range Warning
Indication

You will be prompted with the Poor Signal / Ouf Of Range Warning
Indication if the WRSM is about to lose the wireless link at Bluetooth
fringe area.

This warning indication will turn off if the user moves closer or if the
signal quality improves.

Refer to Table 2.6 below for the Poor Signal / Out Of Range Indication:

Table 2.6: Poor Signal / Out Of Range Warning Indicator

State Audio Indication LED Tone Indication

Poor Signal /

Ouf Of Range

Amber LED illuminated for

2 seconds

“Bad Bonk” Tone

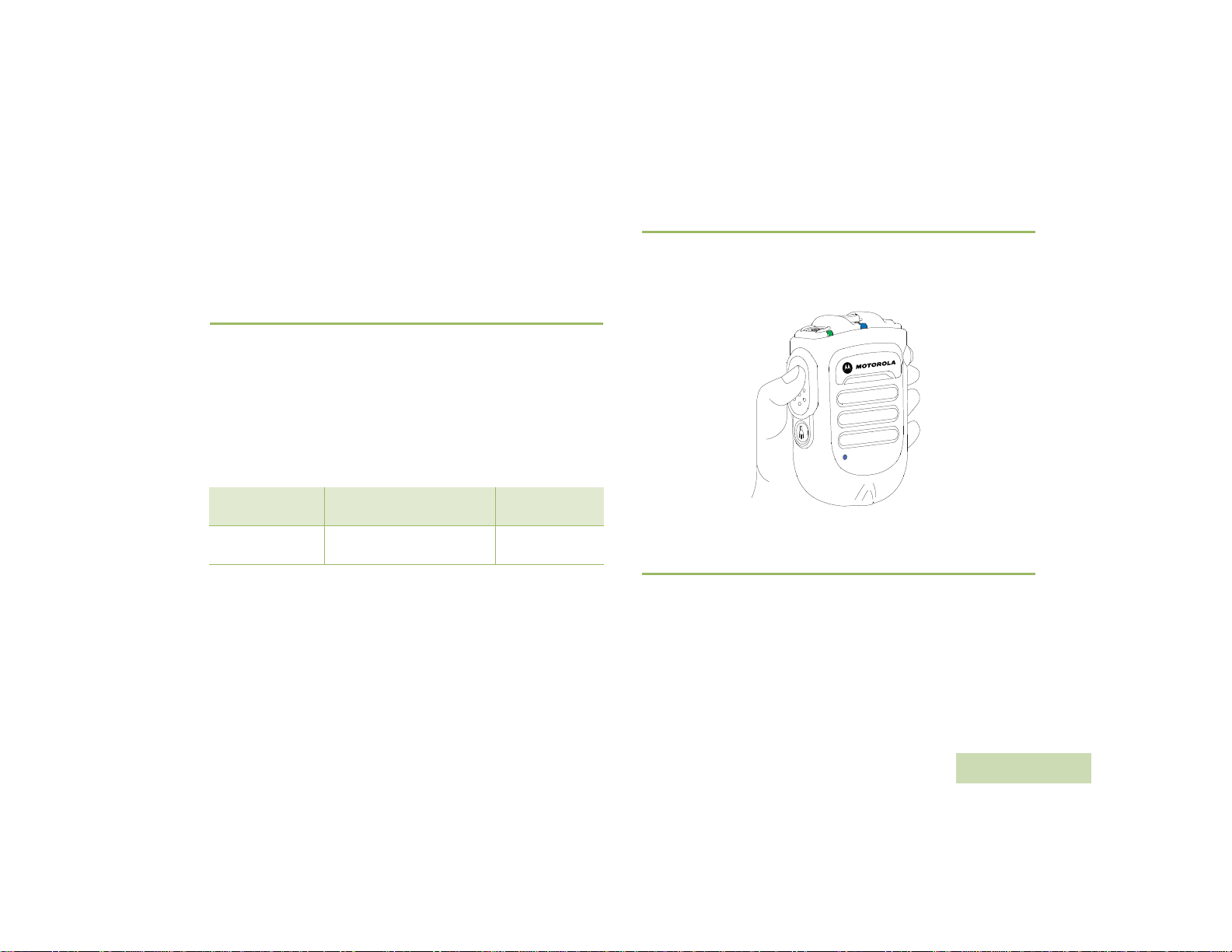

Push-to-Talk (PTT) Button

Press and hold down the PTT button to talk. Release the PTT button to
listen. The microphone is activated when the PTT button is pressed.

Figure 2.12: Pressing Push-to-Talk Button

Programmable Button (Orange Button)

This Programmable Button is mapped to the Mobile Mic Gateway 2-Dot
Button. Pressing the Programmable Button on the WRSM will trigger
the event set in 2-Dot Button. The 2-Dot Button is programmable
through radio’s Customer Programming Software (CPS). Your radio’s
User Guide contains a full description of the programmable functions
that are available through this button.

WIRELESS RSM PMMN4095_

English

11

Tasklight Button

Press the Tasklight Button for 1 second to switch ON/OFF the tasklight.
During low/critical battery, the Tasklight blinks for 30 seconds and will be

auto switched OFF.

NOTE: The Tasklight is disabled when WRSM is in Dark Mode.

Dark Mode

Dark Mode allows you to turn OFF the LEDs on the WRSM.

IMPORTANT: When the WRSM is in Dark Mode and muted state, all

indications will be turned OFF.

To activate the Dark Mode feature, follow the steps below:

Procedure:

1 Press and hold the Tasklight Button until Dark Mode is ON. The

Tasklight will blink for 1 second upon entering/exiting Dark Mode.

2 Refer to Table2.7 below for the Dark Mode Indicators.

NOTE: To disable the Dark Mode feature, press the Tasklight Button

for 3 seconds

WIRELESS RSM PMMN4095_

Table 2.7: Dark Mode Indicators

Power Indication, Audio

Indication

Dark Mode ONLED illuminated for 1

Dark Mode

OFF

Indication and Tasklight

LED

second then OFF

LED illuminated for 1

second

Tone

Indication

“Dark Mode”

tone

“Dark Mode ”

tone

Voice Prompt

“Lights OFF,

Press and

hold Tasklight

Button to

switch lights

ON”

“Lights ON”

NOTE: All three LEDs (Power Indicator, Audio Indicator & Tasklight)

blink for 1 second and off at the same time when turning ON/
OFF the Dark Mode.

12

English

Secondary Receiver Audio Accessory





When a secondary accessory is plugged into the audio jack, audio will
be routed through secondary accessory

Attaching Secondary Receiver Audio Accessory

Lift up the dust cover and rotate 90 o.Plug the dust cover to the housing
slot. Insert the secondary receiver audio accessory to 3.5 mm audio
jack.

Optional Accessories

Table 2.8: Optional Accessories

Part Number Description

RLN4941_

RLN4885_ Receiver Earbud for Remote Speaker Microphone

NOTE: Some part numbers may have regional prefix such as AA,

MD or AZ.

Earpiece with Coiled Cord and 3.5 mm RT Angle

Plug

WIRELESS RSM PMMN4095_

2

1

Figure 2.13: Attaching secondary receiver audio accessory

Failure Detected Indication and Handling

Any product error is indicated by alternating Red and Green blinks and
a failure detected indication (tone / voice prompt) will be heard. A few
seconds later the WRSM will recover.

Troubleshooting

If at any time the wireless connection cannot be re-established, or the
WRSM is operating incorrectly:

Procedure:

1 Power cycle the WRSM and the two-way radio.
2 Refer to “Pairing Your WRSM" on page 9” to repeat the connection

process.

13

English

Firmware Upgrade

1144-14-1699

PMMN4095A

(01)07898520336487

(01)07898520336487

Firmware upgrade is available for this WRSM and it is only upgradeable
by your dealer. Check with your dealer for more information on the latest
firmware upgrades.

NOTE: DO NOT charge the WRSM with this micro USB port, it is

strictly for firmware upgrade only.

Micro USB port

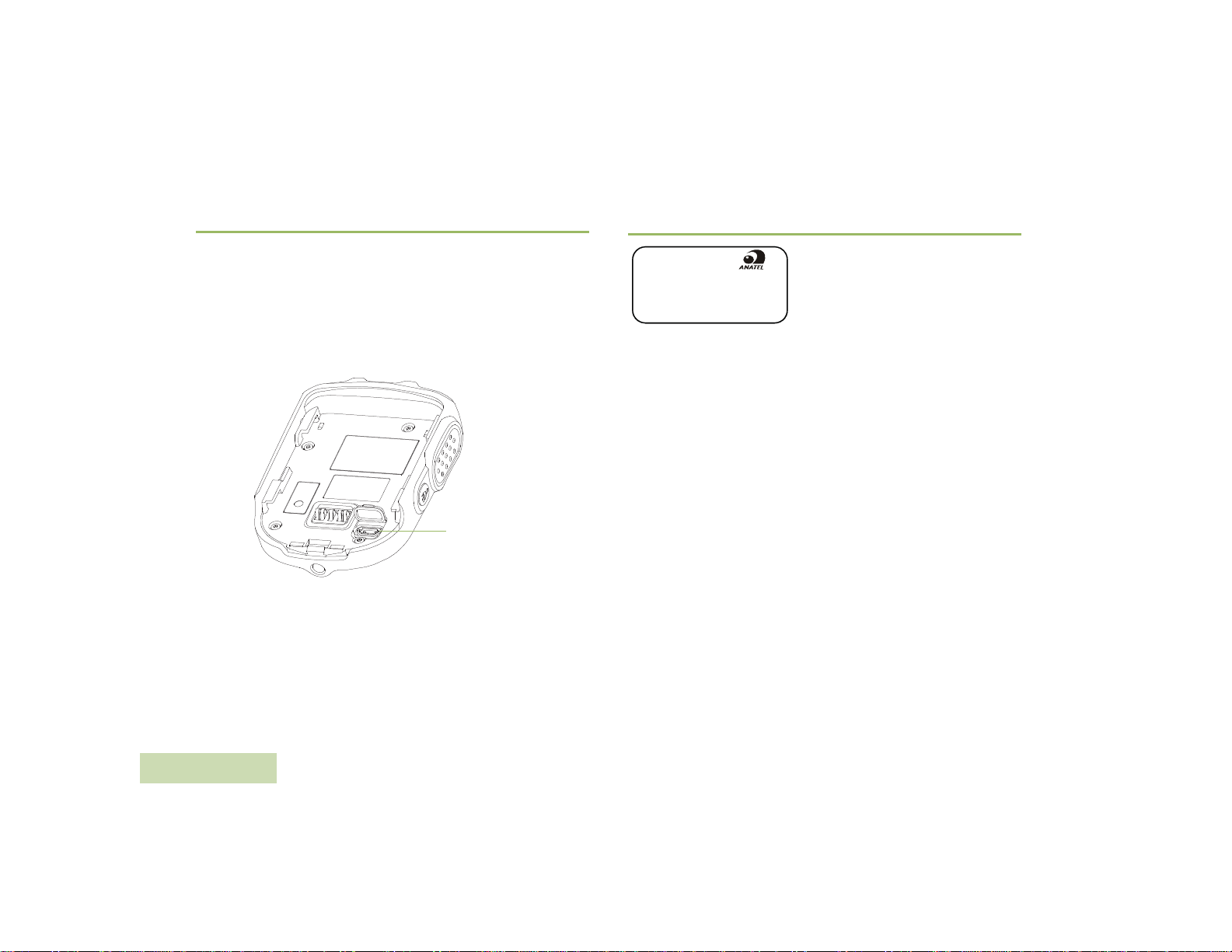

Figure 2.14: Location of the micro USB port

WIRELESS RSM PMMN4095_

Anatel Label

This equipment operates as a secondary user, so it is not entitled to
protection from harmful interferences, even if generated by similar
equipment, and it may not cause harmful interference on systems
operating as primary users.

14

English

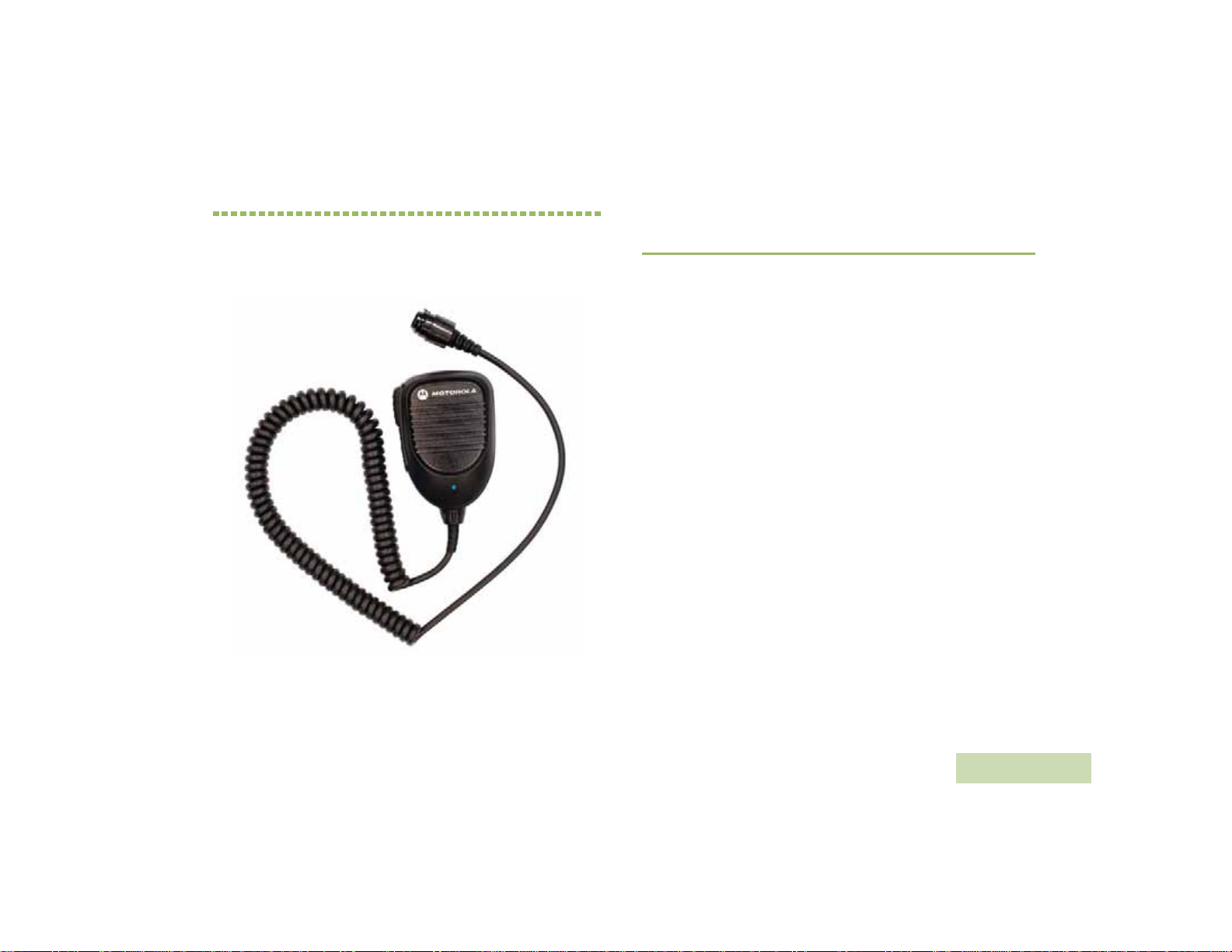

CHAPTER 3: MOBILE MIC

®

BLUETOOTH

The PMMN4097 Mobile Microphone Bluetooth Gateway is designed to
be used with PMMN4095 Wireless Remote Speaker Microphone.

GATEWAY PMMN4097_

PREPARING YOUR MOBILE MIC GATEWAY
FOR USE

Assemble your Mobile Mic Gateway by following these steps:

Installing Mobile Mic Gateway to a Mobile Radio. . . . . . . . . . . page 16

Mounting the Hang-Up Clip . . . . . . . . . . . . . . . . . . . . . . . . . . .page 16

Making Final Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 16

MOBILE MIC BLUETOOTH® GATEWAY PMMN4097_

English

15

Installing Mobile Mic Gateway to a Mobile

Vehicle
Dashboard

Back-up Plate

Hang-up
Clip

Flat-Head
Screw

Hex-Washer
Head Screw

1

2

3

4

5

Radio

Carefully select the installation location for the Mobile Mic Gateway.
Plan the installation so that the Mobile Mic Gateway’s location is within
convenient reach of the user, but will not interfere with the vehicle’s
operation. Also, consider the operation of other vehicle accessories.
Functions assigned to the hook switch on the Mobile Radio are not
supported with the Long Ranges Wireless Solution. Therefore, the hook
switch functions must be set to disabled on the Mobile Radio.

Mounting the Hang-Up Clip

Once an installation location has been decided, perform the following
steps:

Procedure:

MOBILE MIC BLUETOOTH® GATEWAY

16

English

1 Verify that the selected mounting surface is strong enough to

support the mounting hardware and the Mobile Mic Gateway.

2 Use the base of the hang-up clip as a template to center punch and

drill two three millimeter (0.125 inch) diameter holes. Be careful not
to damage any wires or any other vehicle components when drilling
the holes.

3 Use the two self tapping screws provided to mount and secure the

hang-up clip.

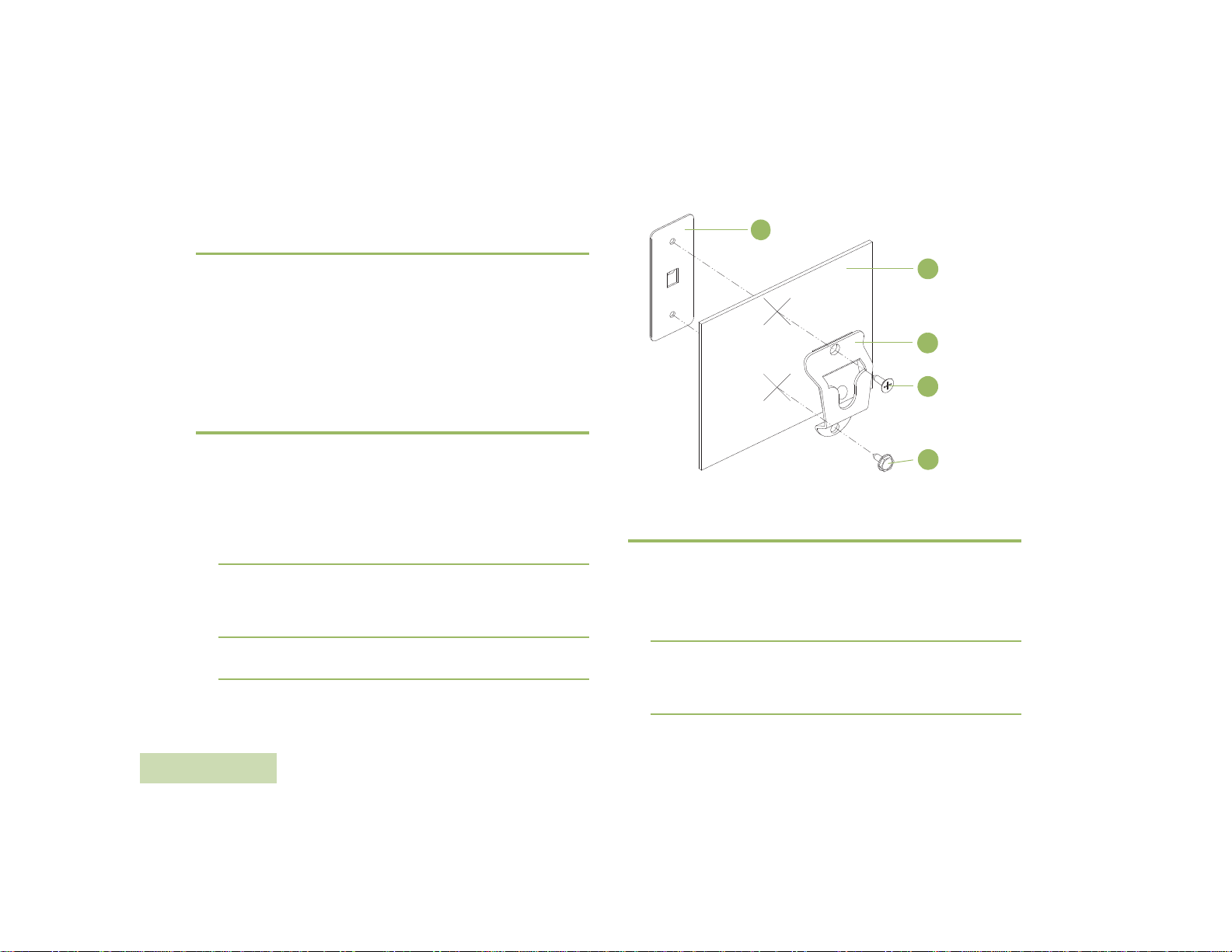

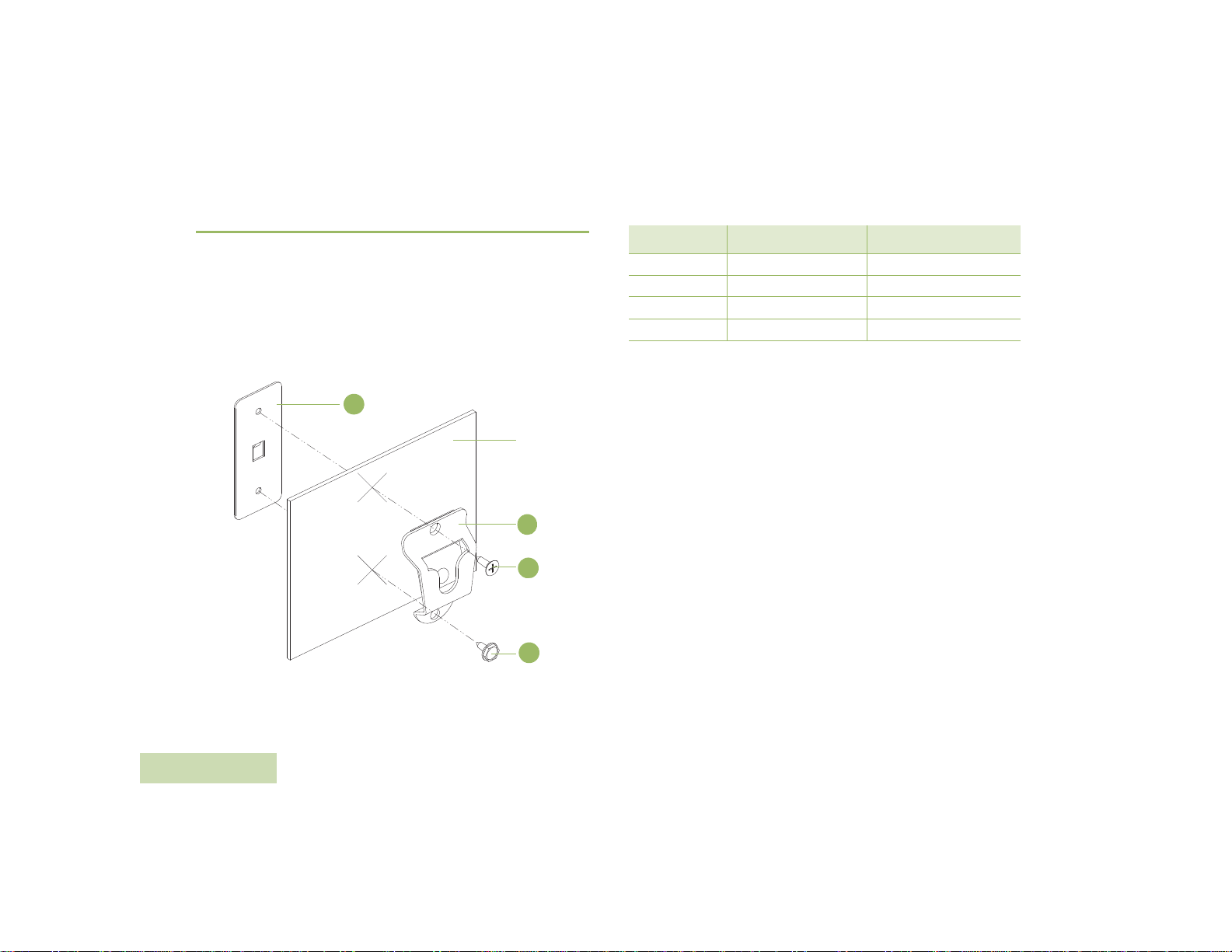

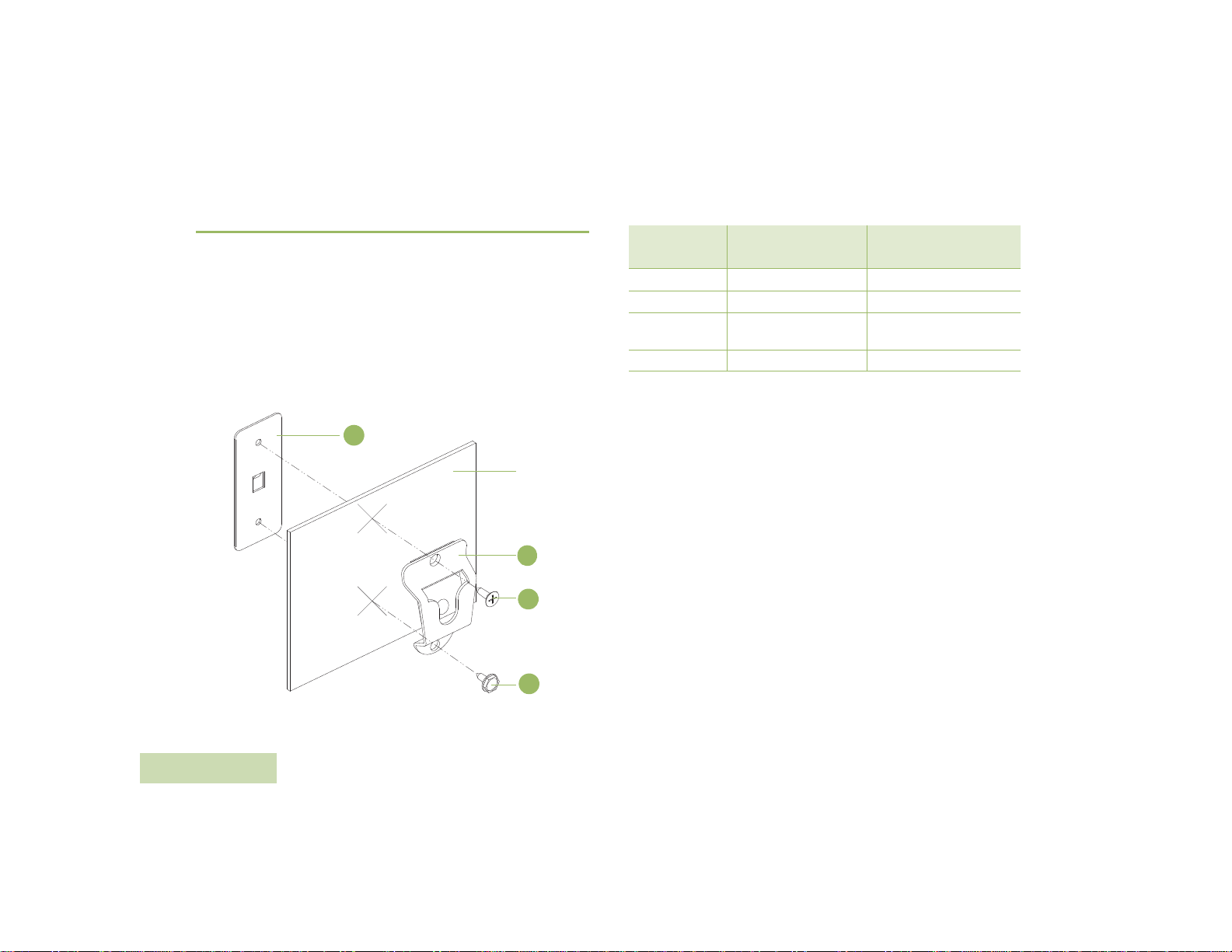

Figure 3.1: Installing the Mounting Bracket

Making Final Connections

When the hang-up clip is installed and secured, follow the steps below:

Procedure:

1 Snap the Mobile Mic Gateway into the hang-up clip.
2 Connect the Mobile Mic Gateway’s coiled cord plug to the Mobile

Mic Gateway’s connector on the front of the radio. Align the
connector pins then twist outer collar clockwise to lock in place.

Microphone

1

2

3

4

Push-to-Talk
(PTT) Button

5

1-Dot Button

2-Dot Button

Blue Dot /
Secure
Pairing Spot

IDENTIFYING MOBILE MIC GATEWAY
CONTROLS

Take a moment to review the following:

Overview of the Mobile Mic Gateway . . . . . . . . . . . . . . . . . . . page 17

Configuring the Programmable Buttons . . . . . . . . . . . . . . . . . page 18

Overview of the Mobile Mic Gateway

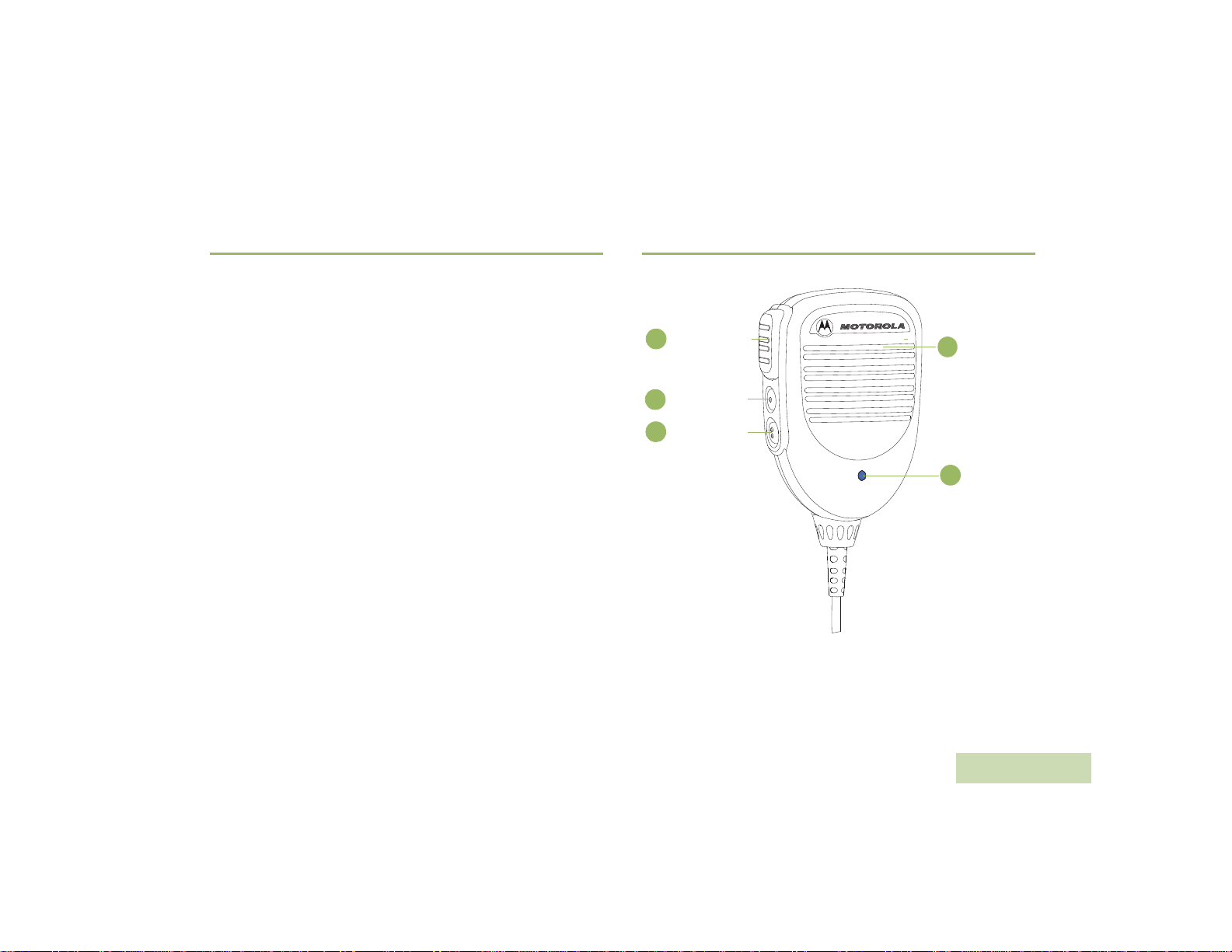

Figure 3.2: Mobile Mic Gateway Overview

MOBILE MIC BLUETOOTH® GATEWAY PMMN4097_

17

English

Configuring the Programmable Buttons

The 1-Dot Button and 2-Dot Button on the Mobile Mic Gateway are
programmable through radio’s Customer Programming Software (CPS).
Y our radio’s User Guide contains a full description of the programmable
functions that are available through these buttons. Check with your
dealer for more information supporting the programmable buttons.

NOTE: The Programmable Button (Orange Button) on the WRSM is

mapped to operate as the 2-Dot Button on the Mobile Mic
Gateway.

GENERAL MOBILE MIC GATEWAY
OPERATION

Once you understand how your Mobile Mic Gateway is configured, you
are ready to use your Mobile Mic Gateway. Use this navigation guide to
familiarize yourself with the basic features:

Pairing Your Mobile Mic Gateway with WRSM. . . . . . . . . . . . . page 19

Pairing Your Mobile Mic Gateway with Wireless PTT . . . . . . . page 19

Transfer Audio Or Replacing With New Wireless Device. . . . .page 20

Wireless Link Lost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20

Wireless Link Restored . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 21

Mobile Mic Gateway Operation . . . . . . . . . . . . . . . . . . . . . . . . page 21

Disconnecting the Mobile Mic Gateway from Mobile Radio. . .page 22

Coiled Cord Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22

MOBILE MIC BLUETOOTH® GATEWAY

18

English

Pairing Your Mobile Mic Gateway with
WRSM

Procedure:

1 Ensure both the Mobile Mic Gateway and WRSM are powered on.
2 Place the blue dot (secure pairing spot) on the Mobile Mic Gateway

within one inch of the blue dot (secure pairing spot) on the WRSM.
The Mobile Mic Gateway allows a maximum of one wireless audio
device and one wireless PTT device to pair with it.

3 Mobile Mic Gateway needs to be re-paired (reconnected) upon

each power up.

NOTE: If the Mobile Mic Gateway to be paired with other wireless

device such as wireless PTT, the device has to be placed in a
pairing mode.

Align

IMPORTANT: There will be no audio from the Mobile Radio once the

WRSM is paired with the Mobile Mic Gateway. The
system is not designed to have audio coming from both
the Mobile Radio and WRSM simultaneously. Pressing
the PTT button on the Mobile Mic Gateway while the
WRSM is in use will disconnect the WRSM and revert
the audio back to the Mobile Radio.

Pairing Your Mobile Mic Gateway with
Wireless PTT

Procedure:

1 Ensure both the Mobile Mic Gateway and wireless PTT are

powered on and in pairing mode.

2 Place the blue dot (secure pairing spot) on the Mobile Mic Gateway

within two inches of the blue dot (secure pairing spot) on the
wireless PTT.

3 The wireless PTT connection range with Mobile Mic Gateway is

within 10 meters. Do take note that the wireless PTT will have a
shorter connection range compared to the WRSM.

IMPORTANT: If the wireless PTT paired with the Mobile Mic Gateway

before the audio device, the pairing will be saved but the
wireless PTT will be disconnected. The wireless PTT
will connect when an audio device is connected.

MOBILE MIC BLUETOOTH® GATEWAY PMMN4097_

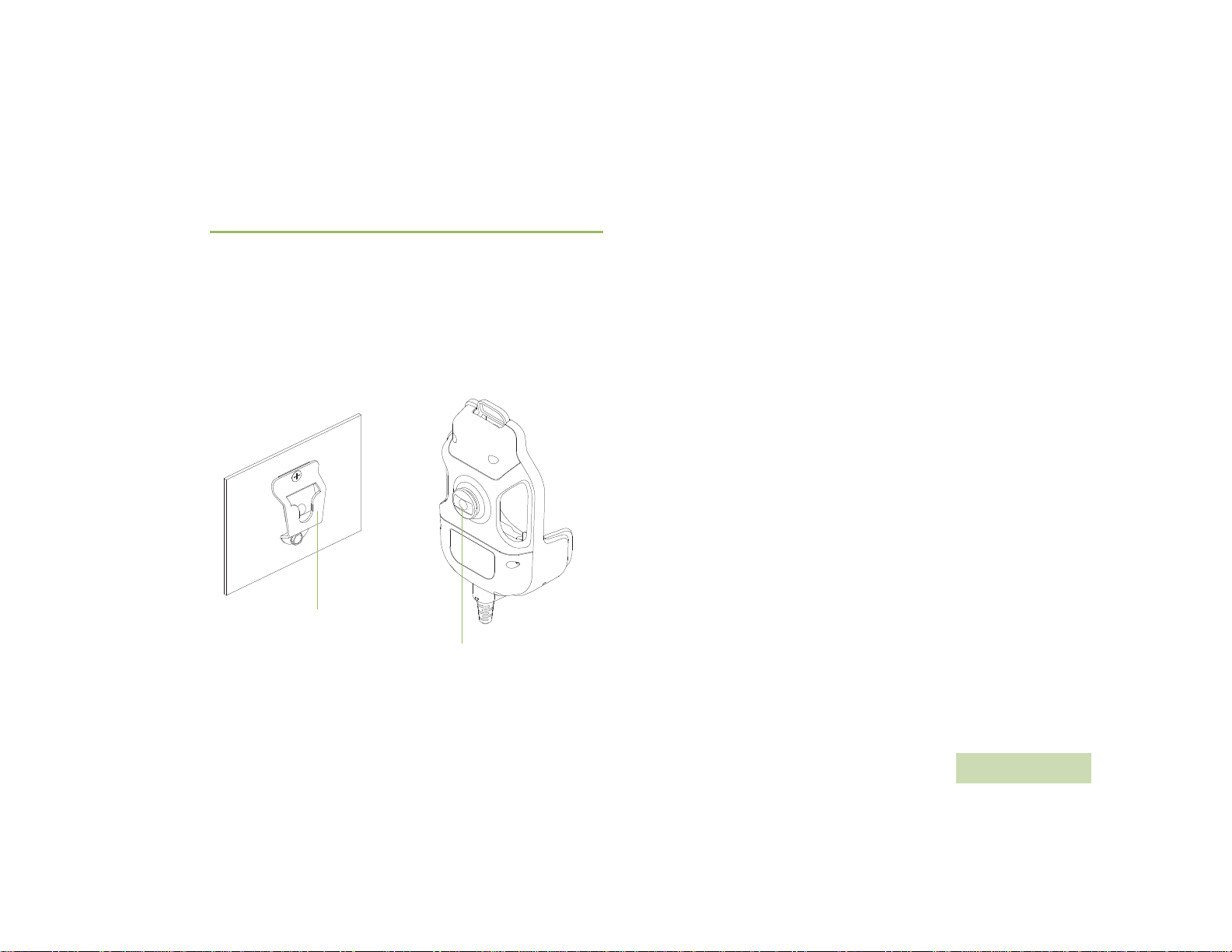

Figure 3.3: Pairing your Mobile Mic Gateway with WRSM

19

English

Align

Figure 3.4: Pairing your Mobile Mic Gateway with a wireless PTT

NOTE: When the Wireless PTT is low in power, your WRSM

indicates a low battery tone.

MOBILE MIC BLUETOOTH® GATEWAY

Transfer Audio Or Replacing With New
Wireless Device

Procedure:

1 Press the PTT button on the Mobile Mic Gateway to unpair and

audio will route back to the Mobile Radio.

2 Alternatively, place the blue dot (secure pairing spot) on the WRSM

within one inch of the blue dot (secure pairing spot) on the Mobile
Mic Gateway. The audio will route back to the Mobile Radio/Mobile
Mic Gateway. Audio indication LED on the WRSM will not be lit.

To Pair With A New Wireless Device:

Follow the procedure from “Pairing Your Mobile Mic Gateway with
WRSM" on page 19 for new pairing.

NOTE: If the Mobile Mic Gateway has been paired with a WRSM and

needs to now be paired with a different device, the Mobile Mic
Gateway does not have to clear its previous pairing. The
previous pairing will be cleared automatically when pair with a
new device.

Wireless Link Lost

In the event of interference, or if the Mobile Mic Gateway is prompted
with Poor Signal / Out Of Range indicator, the link between the WRSM
and Mobile Mic Gateway may be lost.

If the link between the WRSM and Mobile Mic Gateway is lost, the
received audio is automatically routed back to the radio’s speaker.

20

English

Wireless Link Restored

NOTE: Once the wireless device is in range or after interference has

subsided, the link between the WRSM and Mobile Mic
Gateway is restored.

Mobile Mic Gateway Operation

Transmitting

To transmit using your Mobile Mic Gateway, follow the steps below:

Procedure:

1 Hold the Mobile Mic Gateway approximately five centimeters

(2 inches) from your mouth.

2 Press the PTT button.
3 Speak directly into the grill openings located in the upper center of

the Mobile Mic Gateway face.

4 Release the PTT button to listen.
5 When the Mobile Mic Gateway is in use, there is no audio on the

WRSM.

NOTE: Audio will continue via the Mobile Mic Gateway until the

WRSM is reconnected to the Mobile Mic Gateway via the
alignment of the Blue pairing dots.

MOBILE MIC BLUETOOTH® GATEWAY PMMN4097_

Figure 3.5: Using Your Mobile Mic Gateway

21

English

Disconnecting the Mobile Mic Gateway from
Mobile Radio

To disconnect the Mobile Mic Gateway from your mobile radio, follow
the steps below:

Procedure:

1 Turn the locking collar of the Mobile Mic Gateway in a quarter turn

counterclockwise.

2 Pull the cable from the accessory interface connector to release.

Coiled Cord Replacement

To remove the PMMN4097 coiled cord, follow the steps below:

Procedure:

1 Rot ate the locking collar at the base of the Mobile Mic Gateway in a

counterclockwise direction until it stops.

2 Pull the cord out and away from the base of the Mobile Mic

Gateway.

3 Install a coiled cord in the reverse order of removal.

MOBILE MIC BLUETOOTH® GATEWAY

22

English

CHAPTER 4: DUAL-UNIT CHARGER
PMLN6714_

The Dual-Unit Charger is intended for use with the Motorola-approved
Lithium-ion rechargeable batteries (listed in T able 4.1). Both pockets are
capable in charging Wireless Remote Speaker Microphone (WRSM)
with battery or battery alone.

An illuminated LED indicates the state of charge for the first and second
pocket.

PREPARING YOUR DUC FOR USE

DUAL-UNIT CHARGER PMLN6714_

Take a moment to review the following:

Operational Guidelines. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 24

Motorola Authorized Battery . . . . . . . . . . . . . . . . . . . . . . . . . . .page 24

Motorola Authorized Power Sources/Power Supplies . . . . . . .page 24

Overview of the DUC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25

Operating Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 26

LED Light Indication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 27

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 28

English

23

Operational Guidelines

• Always remember to power ON the Dual-Unit Charger first before

inserting the WRSM with the attached battery or battery alone into
the pocket.

• The Dual-Unit Charger is designed to provide simultaneous charging

for both pockets.

Motorola Authorized Battery

The battery listed in Table 4.1 is approved for use with the Dual-Unit
Charger.

Table 4.1: Motorola Authorized Battery

Kit (Part) Number Platform/Description

PMNN4461_ Battery Standard Li-Ion 1750M1880T

NOTE: The Dual-Unit Charger is not designed to accommodate the

alkaline battery tray.

DUAL-UNIT CHARGER PMLN6714_

Motorola Authorized Power Sources/Power
Supplies

The Power Sources/Power Supplies listed in T able 4.2 are approved for
use with the Dual-Unit Charger:

Table 4.2: Motorola Authorized Power Supply

Power Supply Kit

Number

25012022001*

25012022002

25012022003

25012022004

25012022006

25012022007

25012022008

25012022009

* Charger only UL approved when shipped with this power supply.

(Applicable for North America region only)

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Power Supply, Charger Switch Mode, 110 – 240 V

Description

US/NA/JPN/TAIWAN

EURO

UK

CHINA

AUS/NZ

BRZ

ARG

KOR

24

English

Overview of the DUC

Pocket

LEDs

DUAL-UNIT CHARGER PMLN6714_

Barrel Connector

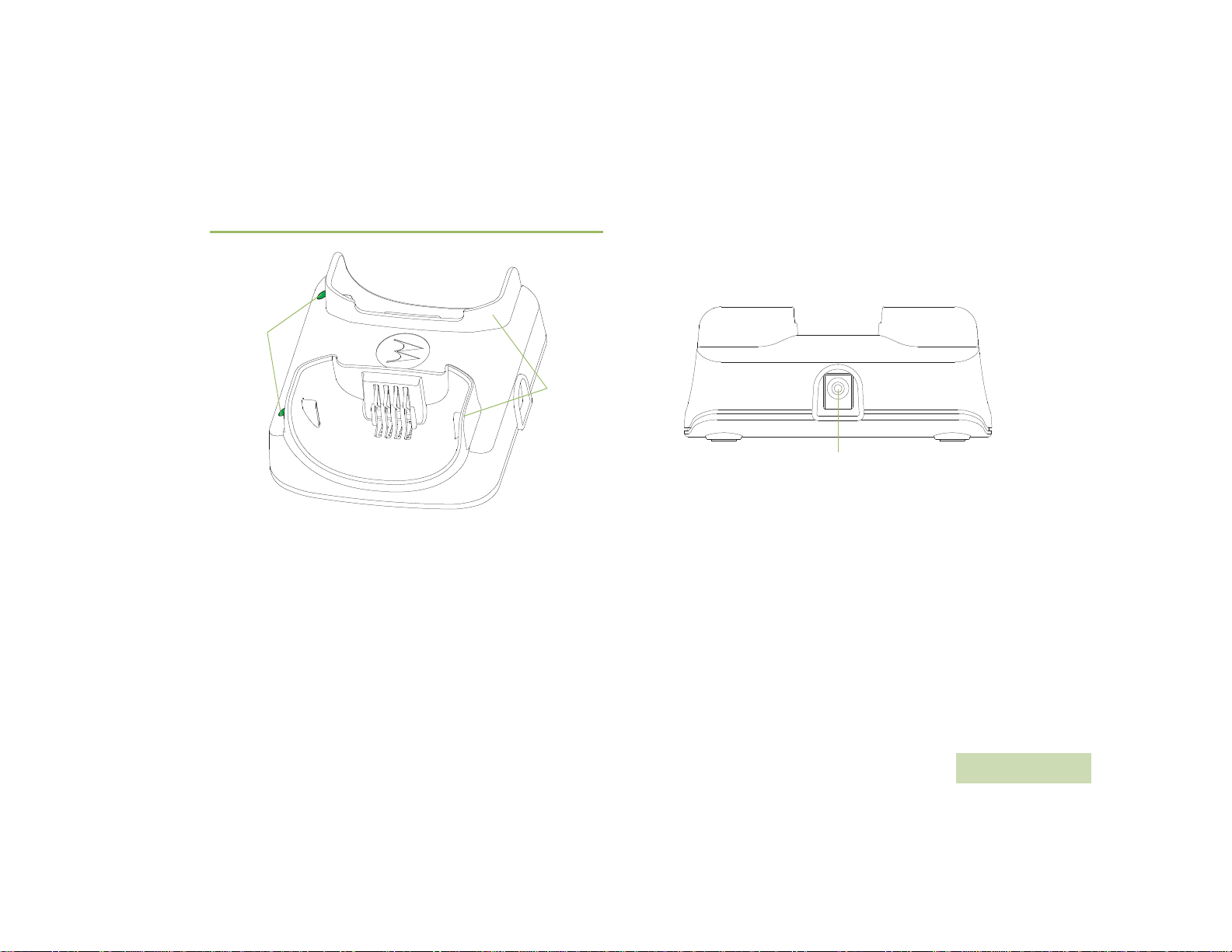

Figure 4.1: Dual-Unit Charger (Front View)

Figure 4.2: Dual-Unit Charger (Side View)

25

English

Operating Instructions

Dual-Unit Chargers are intended for use only with the authorized
Motorola battery and power supplies listed in Table 4.1 and Table

4.2; usage with unauthorized products may prevent proper
operation and may damage the device.

The battery charger will accommodate a WRSM with an attached
battery or battery alone in either pocket. To charge a battery, use the
following procedure:

1 Plug the power supply cord into the barrel connector on the back of

the charger.

2 Plug the power supply into the appropriate AC outlet. The charger

LED will flash single green once to indicate a successful power-up.

3 Insert a WRSM with battery into the charger’s pocket by:

a Aligning the groove on each side of the battery with the

corresponding raised rail on each side of the charger pocket.

b Sliding the WRSM with battery into the charger pocket,

ensuring complete contact between the charger and battery
contacts.

4 When the WRSM with battery is properly seated in the pocket, the

charger LED will light in accordance with Table 4.3.

5 Insert a battery into the charger’s pocket by:

DUAL-UNIT CHARGER PMLN6714_

a Aligning the slot on each side of the battery with the

corresponding raised rail on each side of the charger pocket.

b Sliding the battery into the charger pocket, ensuring complete

contact between the charger and battery contacts.

6 When the battery is properly seated in the pocket, the charger LED

will light in accordance with Table 4.3.

NOTE: Charge new batteries overnight to ensure full charge. To

minimize charge time, it is recommended to turn the WRSM
OFF.
The Dual-Unit Charger is not designed to accommodate the
alkaline battery tray.

LED STATUS INDICATORS

Ready

Charging

>90%

Standby

CAUTION

Unable to Charge

RISK OF FIRE. REFER TO MANUAL FOR BATTERY TYPE

26

English

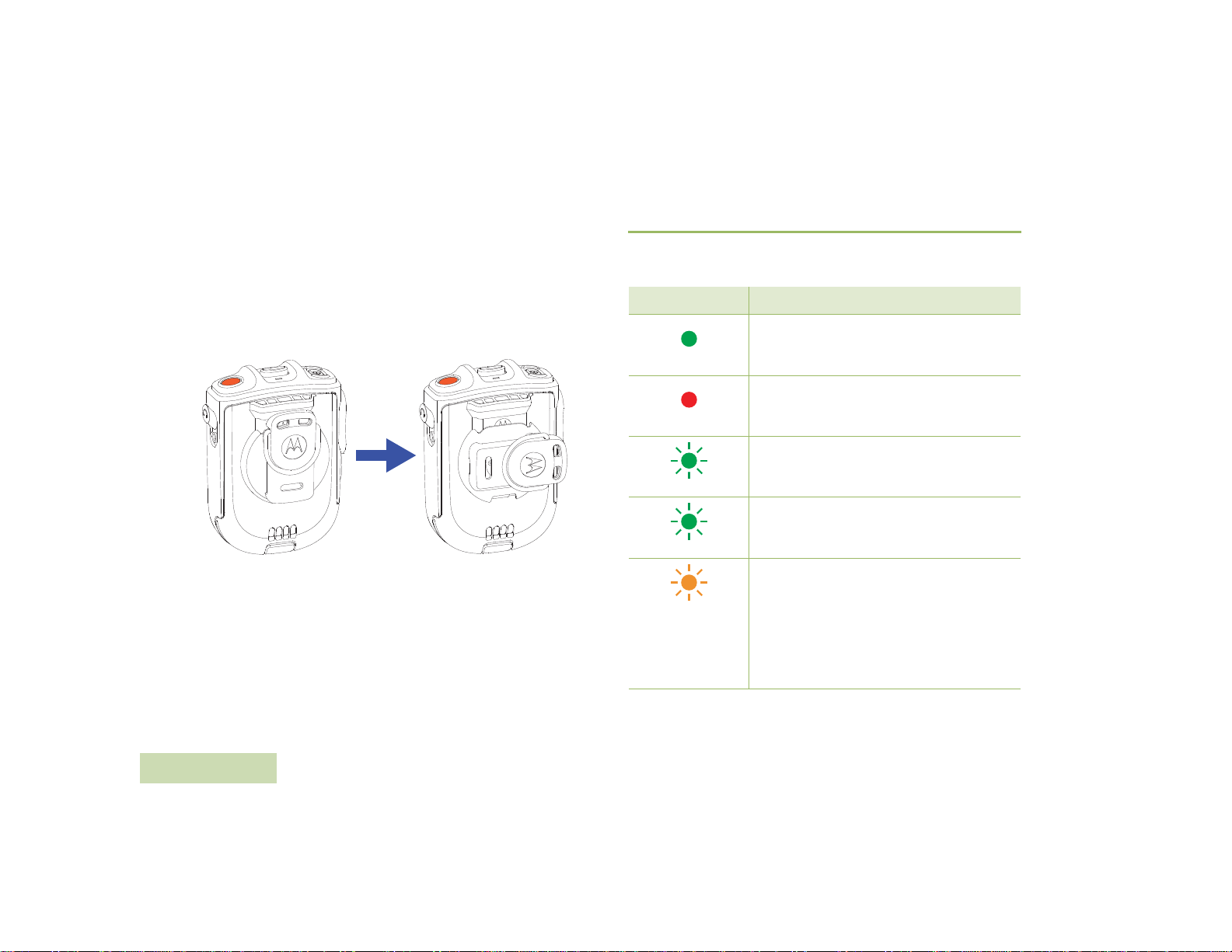

Figure 4.3: Charging position of the WRSM on a Dual-Unit Charger

LED Light Indication

When troubleshooting, always observe the color of the LED.

Table 4.3: Charger Status

LED Indication Charger State

Charged at least 95%

Steady Green

Rapid charge

Steady Red

Charged successfully powered up and is ready

Single Flash Green

Slow Flash Green

Slow Flash Amber

Nearly charged at least 90%

Battery under voltage recovery

Battery temperature is either too hot or too cold

for use

OR

– Wait to charge

Fast Flash Red

Off

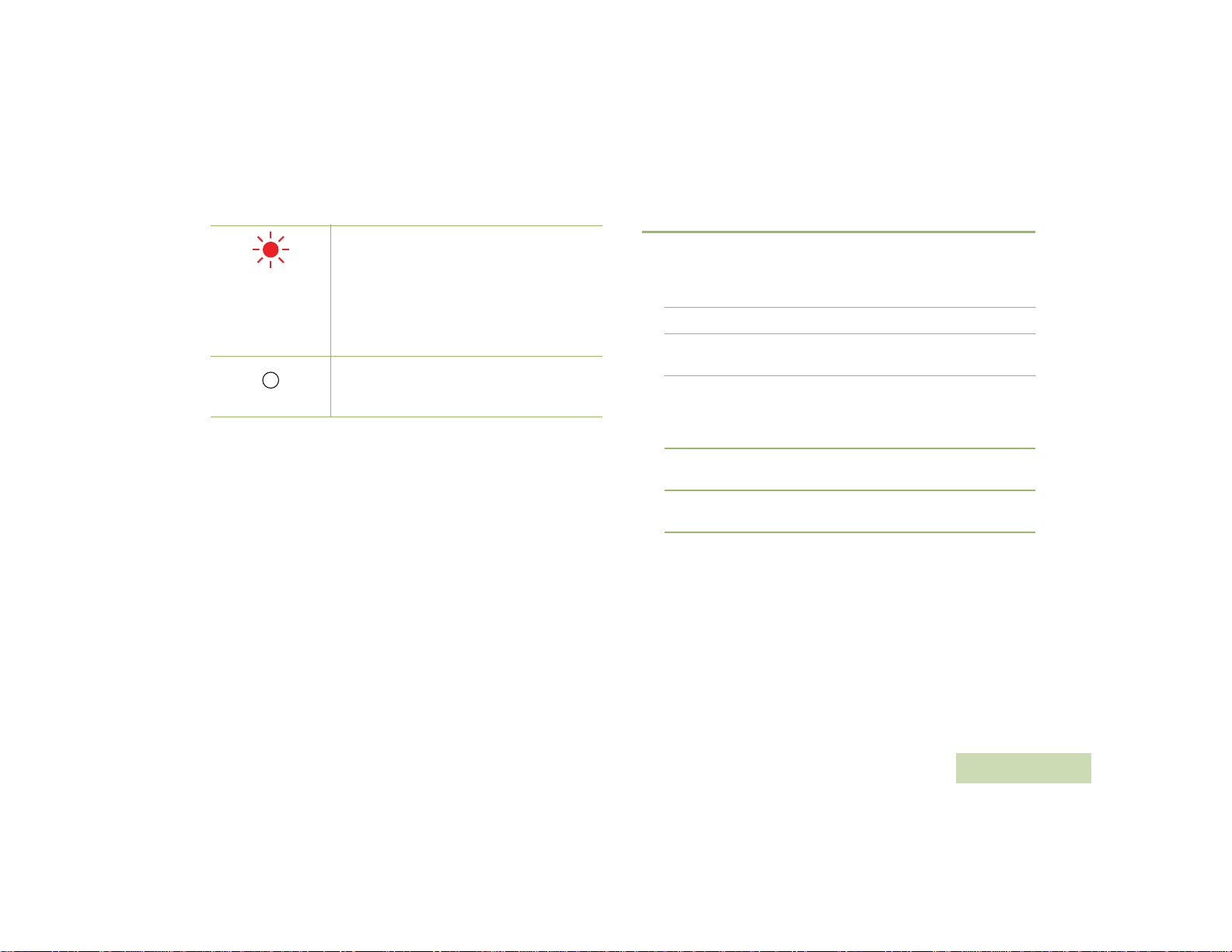

Table 4.3: Charger Status (Continued)

Battery under voltage recovery time out

OR

Loss of charge current control

OR

Excessive power supply voltage

OR
Fault connection happened
– DO NOT charge battery

If battery is inserted into a successfully powered

up charger, battery may have bad contact with

charger

DUAL-UNIT CHARGER PMLN6714_

If battery temperature is within operating

temperature, there may be a fault connection

– DO NOT charge battery

27

English

Troubleshooting

If There is Fast Flash Red Indication:

1 Confirm the battery being used with the WRSM is listed in Table 4.1

and is good in condition.

2 Confirm that the power supply being used with the WRSM is listed

in Table 4.2 and is good in condition.

3 Remove the battery and restart the Dual-Unit Charger.
4 If the symptom persist, please send the Dual-Unit Charger to the

nearest Service Center for further verification.

If There is No LED Indication:

1 Check that the WRSM with battery or the battery is inserted

correctly in the pocket.

2 Make sure that the power supply is plugged into an appropriate AC

outlet and the LED on the power supply is on.

3 Ensure that the power supply cable is plugged securely into the

charger socket.

4 Confirm that the battery being used with the WRSM is listed in Table

4.1.

5 If the symptom persist, please send the Dual-Unit Charger to the

nearest Service Center for further verification.

DUAL-UNIT CHARGER PMLN6714_

28

English

CHAPTER 5: VEHICULAR CHARGER
PMLN6716_

The Vehicular Charger is intended for use with the Motorola-approved
Lithium-ion rechargeable batteries (listed in Table5.1 ). The pocket is
capable in charging Wireless Remote Speaker Microphone (WRSM)
with battery or battery alone. An illuminated LED indicates the state of
charging.

PREPARING YOUR VEHICULAR CHARGER

FOR USE

Take a moment to review the following:

Operational Guidelines. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 30

Operating Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 30

Motorola-Authorized Battery. . . . . . . . . . . . . . . . . . . . . . . . . . .page 30

Overview of Vehicular Charger. . . . . . . . . . . . . . . . . . . . . . . . .page 31

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 32

Operating Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 33

LED Light Indication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 38

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 39

VEHICULAR CHARGER PMLN6716_

English

29

Operational Guidelines

Motorola-Authorized Battery

• Always remember to plug in the CLA first before inserting the WRSM

with the attached battery or battery alone into the pocket.

• The Vehicular Charger is designed to be portable.

• The WRSM is designed to be functional even when charging takes

place.

Operating Specifications

Vehicular Charger
Input voltage range: 10.8 Vdc to 33.0 Vdc

Battery Charging Interface
Max Output voltage: 4.20 Vdc

VEHICULAR CHARGER PMLN6716_

The battery listed in Table 5.1 is approved for use with the Vehicular
Charger.

Table 5.1: Motorola-Authorized Battery

Kit (Part) Number Platform/Description

PMNN4461_ Battery Standard Li-Ion 1750M1880T

30

English

Release Button

1

2

Warning Label /
LED Indication

Charging Contact

3

Rotating Pocket

4

LED

5

Cigarette Light
Adapter (CLA)

6

Metal Stud

7

8

Product Label

8

Product Label

Overview of Vehicular Charger

VEHICULAR CHARGER PMLN6716_

Figure 5.1: Overview of the Vehicular Charger

31

English

Installation

Vehicle
Dashboard

1

2

3

4

Install Mounting Bracket (HLN9073_)

Refer to Figure 5.2 below and attach hang-up clip (1) to vehicle using
two sheet metal screws and back-up plate provided. Place back-up
plate (4) behind dashboard. Use flat-head screw (2) in top mounting
hole and hex-washer screw (3) in bottom mounting hole. Be certain
mounting screws fasten into holes in back-up plate.

Table 5.2: Mounting Brackets Description

Item Motorola Part Number Description

1 0180757T98 Hang-up Clip
2 0312002C01 Flat-Head Screw
3 0312002A01 Hex-Washer Head Screw
4 0780257N01 Back-up Plate

VEHICULAR CHARGER PMLN6716_

Figure 5.2: Installing the Mounting Bracket

32

English

Operating Instructions



Vehicular Chargers are intended for use only with the authorized
Motorola battery listed in Table 5.1 ; usage with unauthorized
products may prevent proper operation and may damage the
device.

Placing and Removing the V ehicular Charge r from

Mounting Bracket

Mounting Bracket

Metal Stud

VEHICULAR CHARGER PMLN6716_

Figure 5.3: Removing Vehicular Charger from Mounting Bracket

33

English

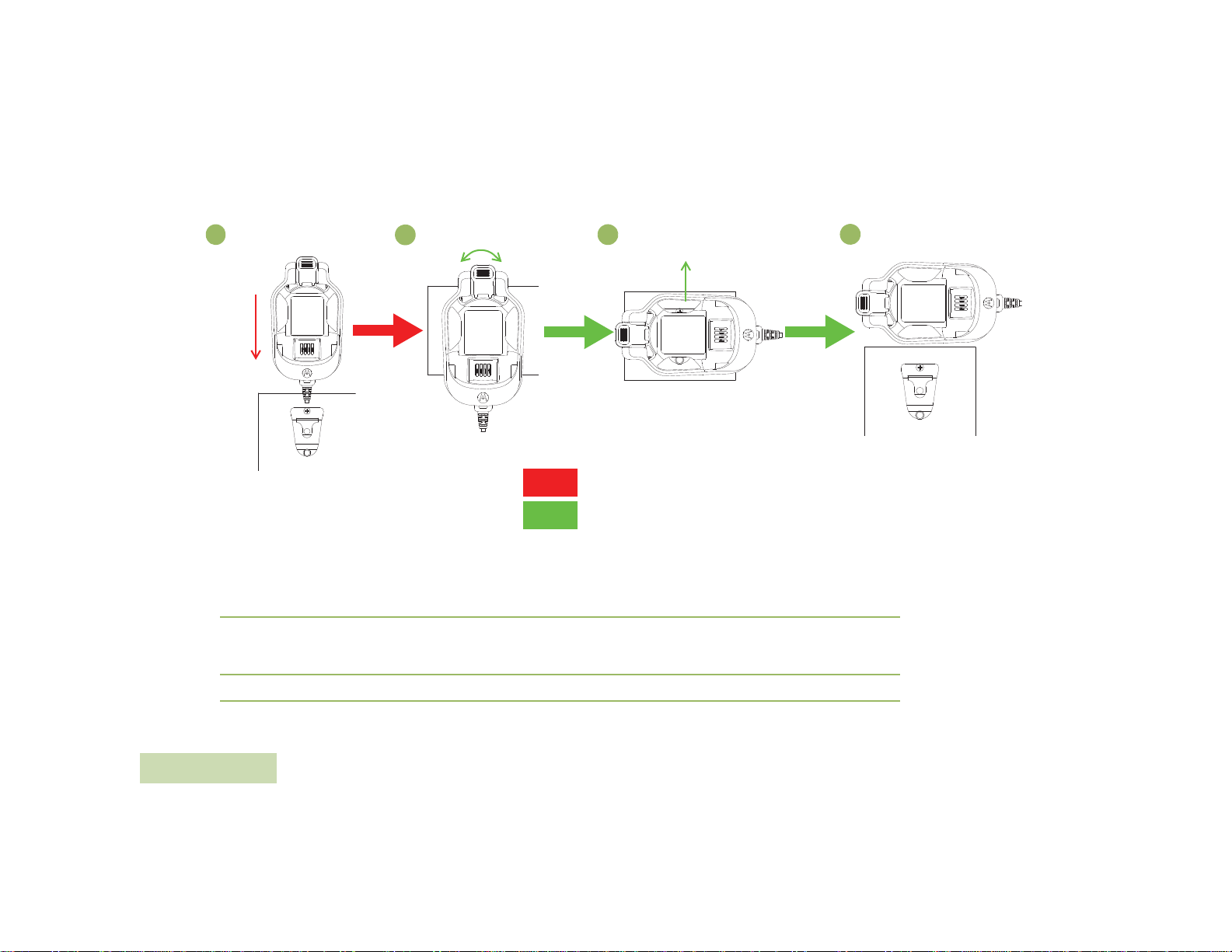

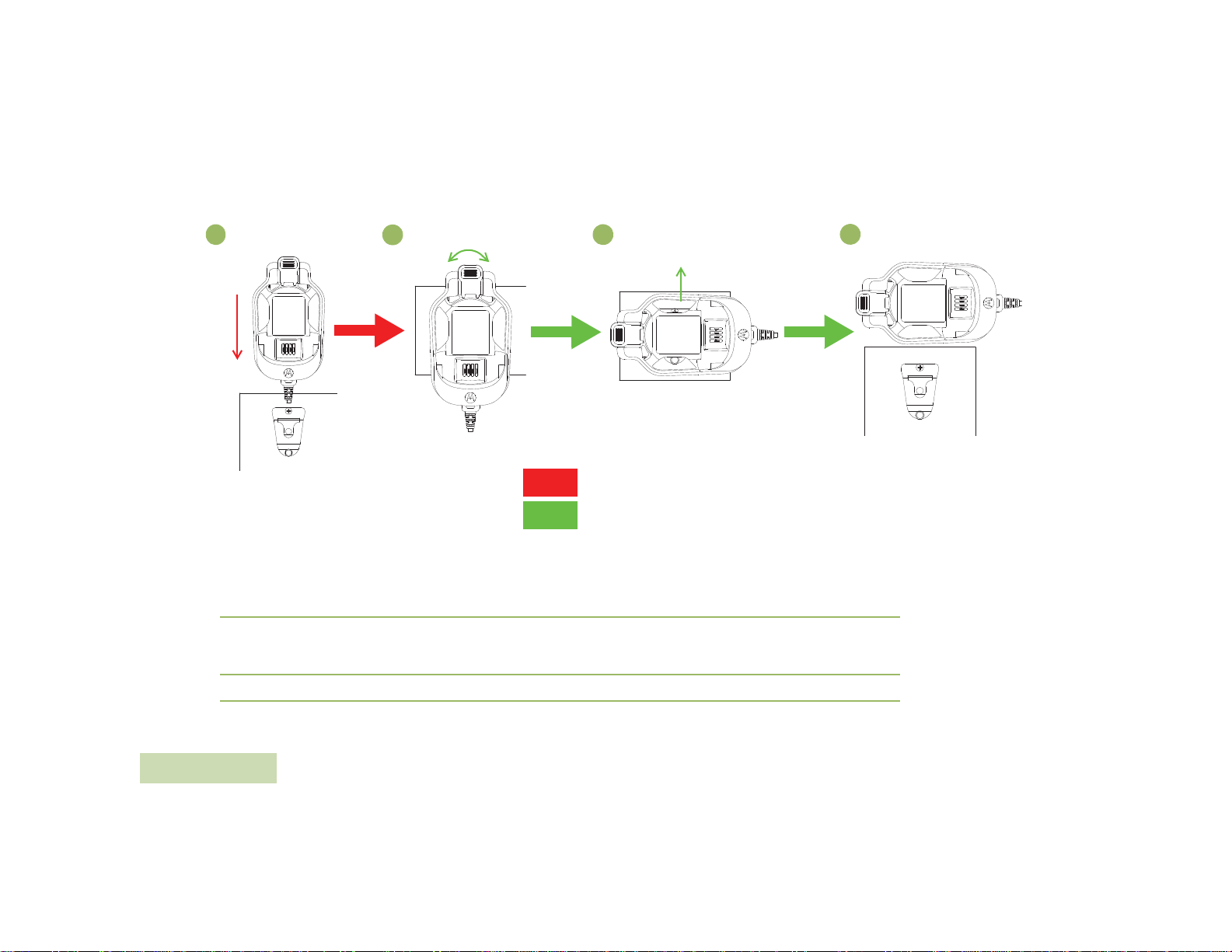

Figure 5.4: Placing and Removing the Vehicular Charger from the Mounting Bracket

Insertion
Removal

Slide out

Slide
in

Rotate 90°

1

2

3

4

Mount the Charger

1 Slide in the stud onto the bracket as per step (1).

Remove the Charger

1 Rotate the cradle horizontally (90 °) as per step (2) & (3).

VEHICULAR CHARGER PMLN6716_

2 Slide out the cradle as per step (4).

34

English

Placing and Removing the WRSM or Battery to



and from the Vehicular Charger

Placing the WRSM or Battery to the Vehicular Charger

The Vehicular Charger will accommodate a WRSM with an attached
battery or battery alone in pocket. To charge a battery, use the following
procedure:

1 Plug in the CLA adaptor to CLA power supply . The charger LED will

flash single green once to indicate a successful power-up.

2 Insert a WRSM with battery into the charger’s pocket by:

a Aligning the groove on each side of the battery with the

corresponding raised rail on each side of the charger pocket per
Figure (R1).

b Pressing on the front – top surface of the WRSM according to

the direction indicated in Figure (R2) to lock the WRSM into
Vehicular Charger.

3 When the WRSM with battery is properly seated in the pocket, the

charger LED will light in accordance with Table5.3 per Figure ( R3).

4 Insert a battery into the charger’s pocket by:

a Aligning the groove on each side of the battery with the

corresponding raised rail on each side of the charger pocket per
Figure (B1).

b Pressing on the front – top surface of the battery according to

the direction indicated in Figure (B2) to lock the battery into
Vehicular Charger.

3 When the battery is properly seated in the pocket, the charger’s

LED will light in accordance with Table 5.3 per Figure (B3).

Removing the WRSM or Battery from the Vehicular Charger

The Vehicular Charger will accommodate a WRSM with an attached
battery or battery alone in pocket. To stop charging a battery, use the
following procedure:

1 Unplug the CLA from the vehicle’s cigar lighter socket.
2 Remove a WRSM with battery from the charger’s pocket by:

a Pressing on the Vehicular Charge’s release button to unlatch

the battery per Figure (R3).

b Remove the WRSM from the pocket by sliding the WRSM

upward per Figure (R2).

3 Remove a battery from the charger’s pocket by:

a Pressing on the Vehicular Charge’s release button to unlatch

the battery per Figure (B3).

b Remove the battery from the pocket by sliding the battery

upward per Figure (B2).

VEHICULAR CHARGER PMLN6716_

35

English

Attach and Remove WRSM

1

Slide
in

Figure (R1)

VEHICULAR CHARGER PMLN6716_

2

Press

Slide
out

Figure (R2)

Insertion
Removal

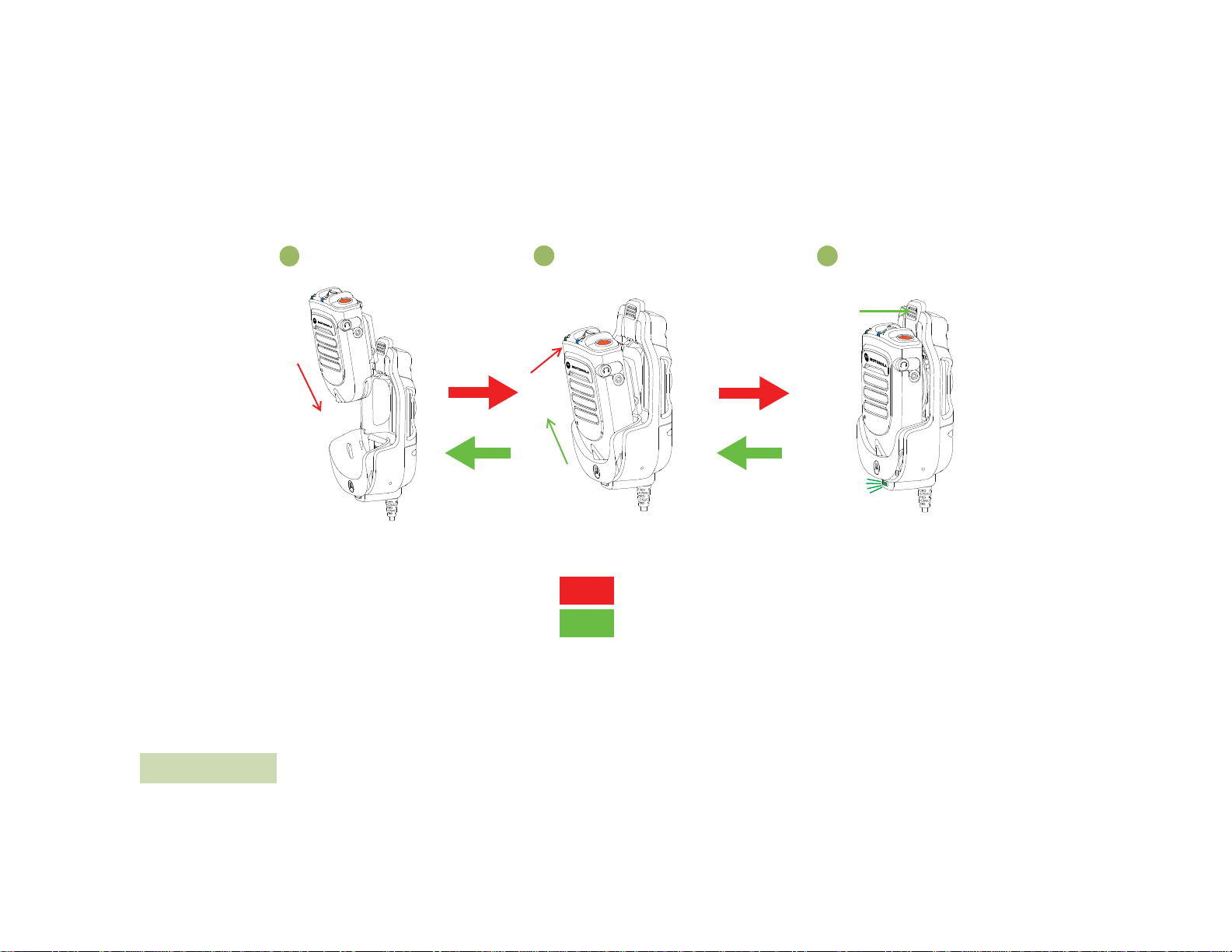

Figure 5.5: Attaching and Removing the WRSM from the Vehicular Charger

3

Press

LED ON

Figure (R3)

36

English

Attach and Remove Battery

VEHICULAR CHARGER PMLN6716_

Slide
in

1

Figure (B1)

2

Press

Slide
out

LED ON

Figure (B2)

Insertion

Removal

Figure 5.6: Attaching and Removing the Battery from the Vehicular Charger

3

Press

Figure (B3)

English

37

Swivel Clip Position When Placing Onto Vehicular Charger

The Vehicular Charger will accommodate for both swivel clips:

• Standard swivel clip (PMLN6743_) – Any rotational position

• D-ring swivel clip (42009312001) – Horizontal position

Rotate D-ring swivel clip to horizontal position before inserting the
WRSM or battery into the Vehicular Charger.

o

i

r

z

o

H

Figure 5.7: Swivel Clip Position

VEHICULAR CHARGER PMLN6716_

LED Light Indication

When troubleshooting, always observe the color of the LED.

Table 5.3: Charging Status

LED Indication Charger State

Charged at least 95%

Steady Green

Rapid charge

Steady Red

Charged successfully powered up and is ready

Single Flash Green

Nearly charged at least 90%

Slow Flash Green

l

a

t

n

Slow Flash Amber

Battery under voltage recovery

Battery temperature is either too hot or too cold

If battery temperature is within operating

temperature, there may be a fault connection

– DO NOT charge battery

for use

OR

– Wait to charge

38

English

Fast Flash Red

Off

Table 5.3: Charging Status (Continued)

Battery under voltage recovery time out

OR

Loss of charge current control

OR

Excessive power supply voltage

OR

Fault connection happened

– DO NOT charge battery

If battery is inserted into a successfully powered

up charger, battery may have bad contact with

charger

Troubleshooting

If There is Fast Flash Red Indication:

1 Confirm the battery being used with the WRSM is listed in Table 5.1

and is good in condition.

2 Remove the battery and restart the Vehicular Charger.
3 If the symptom persist, please send the Vehicular Charger to the

nearest Service Center for further verification.

If There is No LED Indication:

1 Check that the WRSM with battery or the battery is inserted

correctly in the pocket.

2 Make sure that the CLA adapter is plugged into a CLA power

source and the LED on the CLA adapter is on.

3 Confirm that the battery being used with the WRSM is listed in

Table 5.1 .

VEHICULAR CHARGER PMLN6716_

English

39

NOTES

VEHICULAR CHARGER PMLN6716_

40

English

CHAPTER 6: REPLACEABLE PA RTS

Other than the replaceable parts listed below, the PMMN4095_,
PMMN4097_, PMLN6714_ and PMLN6716_ are not repairable.

The following parts are available:

Table 6.1: Replaceable Parts

Part Number Description

PMLN6743_ Swivel Clip

42009312001 D-Ring Swivel Clip

PMKN4162_

PMKN4163_

PMNN4461_ Battery Standard Li-Ion 1750M1800T

25012022001*

25012022002

25012022003

25012022004

25012022006

Mobile Microphone with Bluetooth Gateway Radio

Interface Cable

Mobile Microphone with Bluetooth Gateway USB

Programmable Cable

Power Supply, Charger Switch Mode, 110 – 240 V

US/NA/JPN/TAIWAN

Power Supply, Charger Switch Mode, 110 – 240 V

EURO

Power Supply, Charger Switch Mode, 110 – 240 V

UK

Power Supply, Charger Switch Mode, 110 – 240 V

CHINA

Power Supply, Charger Switch Mode, 110 – 240 V

AUS/NZ

Table 6.1: Replaceable Parts

Part Number Description

25012022007

25012022008

25012022009

HLN9073_ Microphone Hang-up Clip

KT-SB1X-

LANYD3

* Charger only UL approved when shipped with this power supply.

(Applicable for North America region only)

Power Supply, Charger Switch Mode, 110 – 240 V

BRZ

Power Supply, Charger Switch Mode, 110 – 240 V

ARG

Power Supply, Charger Switch Mode, 110 – 240 V

KOR

Standard Lanyard with Velcro

REPLACEABLE PARTS

English

41

CHAPTER 7: OPEN SOURCE
SOFTWARE LEGAL NOTICE

This Motorola Solutions Product contains Open Source Software. For
information regarding licenses, acknowledgments, required copyright
notices and other usage terms, refer to the documentation for this
Motorola Solutions Product at:

https://businessonline.motorolasolutions.com

Go to: Resource Center > Product Information > Manual >

Accessories > Remote Speaker Microphone

OPEN SOURCE SOFTWARE LEGAL NOTICE

42

English

CHAPTER 8: SERVICE AND
SUPPORT

DO NOT disassemble the PMMN4095_, PMMN4097_, PMLN6714_
and PMLN6716_; they are not repairable. Order replacement parts
listed in “REPLACEABLE PARTS" on page 41.

Please contact Motorola Solutions Customer Care as shown in
Table 8.1 below for ordering or any technical troubleshooting
assistance.

Table 8.1: Motorola Solutions Customer Care Phone Numbers

Regions Phone Number

US and Canada 1-800-927-2744

Latin America

European

(Repair and Service Centre)

Asia

(Contact your Motorola Dealer for

(5) 257-6700 or
[phone]

[phone]

1-800-88-0089

Support)

SERVICE AND SUPPORT

English

43

CHAPTER 9: WARRANTY

Contact your Motorola Solutions dealer for detailed information on the
standard warranty. The workmanship warranty guarantees against
defects in workmanship under normal use and service.

NOTE: Warranty is void after customer replacement of any parts

other than replacement parts listed.

Table 9.1: Warranty Period

Name Year

Wireless Remote Speaker Microphone PMMN4095_ One (1) Year

Mobile Microphone with Bluetooth Gateway

PMMN4097_
Dual Unit Charger PMLN6714_ One (1) Year
Vehicular Charger PMLN6716_ One (1) Year

Wireless Remote Speaker Microphone Battery

PMNN4461_

One (1) Year

One (1) Year

Limited Warranty

MOTOROLA COMMUNICATION PRODUCTS
I. WHAT THIS WARRANTY COVERS AND FOR HOW LONG:

MOTOROLA SOLUTIONS, INC. (“MOTOROLA”) at its option, will at no
charge either repair the Product (with new or reconditioned parts),
replace it (with a new or reconditioned Product), or refund the purchase
price of the Product during the warranty period provided it is returned in
accordance with the terms of this warranty. Replaced parts or boards
are warranted for the balance of the original applicable warranty period.
All replaced parts of Product shall become the property of MOTOROLA.

This express limited warranty is extended by MOTOROLA to the
original end user purchaser only and is not assignable or transferable to
any other party. This is the complete warranty for the Product
manufactured by MOTOROLA. MOTOROLA assumes no obligations or
liability for additions or modifications to this warranty unless made in
writing and signed by an officer of MOTOROLA.

Unless made in a separate agreement between MOTOROLA and the
original end user purchaser, MOTOROLA does not warrant the
installation, maintenance or service of the Product.

MOTOROLA cannot be responsible in any way for any ancillary
equipment not furnished by MOTOROLA which is attached to or used in
connection with the Product, or for operation of the Product with any
ancillary equipment, and all such equipment is expressly excluded from
this warranty. Because each system which may use the Product is
unique, MOTOROLA disclaims liability for range, coverage, or operation
of the system as a whole under this warranty.

WARRANTY

44

English

II. GENERAL PROVISIONS:

This warranty sets forth the full extent of MOTOROLA’S responsibilities
regarding the Product. Repair, replacement or refund of the purchase
price, at MOTOROLA’s option, is the exclusive remedy. THIS
WARRANTY IS GIVEN IN LIEU OF ALL OTHER EXPRESS
WARRANTIES. IMPLIED WARRANTIES, INCLUDING WITHOUT
LIMITATION, IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE
DURATION OF THIS LIMITED WARRANTY. IN NO EVENT SHALL
MOTOROLA BE LIABLE FOR DAMAGES IN EXCESS OF THE
PURCHASE PRICE OF THE PRODUCT, FOR ANY LOSS OF USE,
LOSS OF TIME, INCONVENIENCE, COMMERCIAL LOSS, LOST
PROFITS OR SAVINGS OR OTHER INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USER OR
INABILITY TO USE SUCH PRODUCT, TO THE FULL EXTENT SUCH
MAY BE DISCLAIMED BY LAW.

III. STATE LAW RIGHTS:

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATION
ON HOW LONG AND IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION OR EXCLUSIONS MAY NOT APPLY.

This warranty gives specific legal rights, and there may be other rights
which may vary from state to state.

IV. HOW TO GET WARRANTY SERVICE:

You must provide proof of purchase (bearing the date of purchase and
Product item serial number) in order to receive warranty service and,
also, deliver or send the Product item, transportation and insurance
prepaid, to an authorized warranty service location. Warranty service
will be provided by MOTOROLA through one of its authorized warranty
service locations. If you first contact the company which sold you the

Product (e.g., dealer or communication service provider), it can facilitate
your obtaining warranty service. You can also call MOTOROLA at
1-800-927-2744 US/Canada.

V. WHAT THIS WARRANTY DOES NOT COVER

A Defects or damage resulting from use of the Product in other that its

normal and customary manner.
B Defects or damage from misuse, accident, water, or neglect.
C Defects or damage from improper testing, operation, maintenance,

installation, alteration, modification, or adjustment.
D A Product subjected to unauthorized Product modifications,

disassembles or repairs (including, without limitation, the addition to

the Product of non-MOTOROLA supplied equipment) which

adversely affect performance of the Product or interfere with

MOTOROLA’s normal warranty inspection and testing of the

Product to verify any warranty claim.
E Product which has had the serial number removed or made

illegible.
F Freight costs to the repair depot.
G A Product which, due to illegal or unauthorized alteration of the

software/firmware in the Product, does not function in accordance

with MOTOROLA ’s published specifications or the FCC certification

labeling in effect for the Product at the time the Product was initially

distributed from MOTOROLA.
H Scratches or other cosmetic damage to Product surfaces that does

not affect the operation of the Product.
I Normal and customary wear and teat.

WARRANTY

45

English

VI. PATENT AND SOFTWARE PROVISIONS:

MOTOROLA will defend, at its own expense, any suit brought against
the end user purchaser to the extent that it is based on a claim that the
Product or parts infringe a United States patent, and MOTOROLA will
pay those costs and damages finally awarded against the end use
purchaser in any such suit which are attributable to any such claim, but
such defense and payments are conditioned on the following:

A That MOTOROLA will be notified promptly in writing by such

B That MOTOROLA will have sole control of the defense of such suit

C Should the Product or parts become, or in MOTOROLA’s opinion be

WARRANTY

46

purchaser of any notice of such claim;

and all negotiations for its settlement or compromise; and

likely to become, the subject of a claim of infringement of a United
States patent, that such purchaser will permit MOTOROLA, at its
option and expense, either to produce for such purchaser the right
to continue using the Product or parts or to replace or modify the
same so that it becomes non-infringing or to grant such purchaser a
credit for the Product or parts as depreciated and accept its return.
The depreciation will be an equal amount per year over the lifetime
of the Product or parts as established by MOTOROLA.
MOTOROLA will have no liability with respect to any claim of patent
infringement which is based upon the combination of the Product or
parts furnished hereunder with software, apparatus or devices not
furnished by MOTOROLA, nor will MOTOROLA have any liability
for the use of ancillary equipment or software for furnished by
MOTOROLA which is attached to or used in connection with the
Product. The foregoing states the entire liability of MOTOROLA with
respect to infringement of patents by the Product or any parts
thereof.

Laws in the United States and other countries preserve for
MOTOROLA certain exclusive rights for copyrighted MOTOROLA
software such as the exclusive rights to reproduce in copies and
distribute copies of such MOTOROLA software. MOTOROLA
software may be used in only the Product in which the software was
originally embodied and such software in such Product may not be
replaced, copied, distributed, modified in any way, or used to
produce any derivative thereof. No other use including, without
limitation, alteration, modification, reproduction, distribution, or
reverse engineering of such MOTOROLA software or exercise of
rights in such MOTOROLA software permitted. No license is
granted by implication, estoppel or otherwise under MOTOROLA
patent rights or copyrights.

VII. GOVERNING LAW:

This Warranty is governed by the laws of the State of Illinois, U.S.A.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS and
the Stylized M logo are trademarks or registered trademarks
of Motorola Trademark Holdings, LLC and are used under li cense.
All other trademarks are the property of their respective owners.
© 2014 Motorola Solutions, Inc. All rights reserved.

English

CHAPITRE 1: PRÉFACE

Radios bidirectionnelles portatives :
exposition aux radiofréquences et
sécurité du produit

ATTENTION!

La microphone ne doit être utilisée qu'à des fins professionnelles afin de
respecter les normes d'exposition à l'énergie électromagnétique
ICNIRP/FCC RF. Avant d'utiliser ce produit, lisez le guide Exposition
aux radiofréquences et sécurité du produit inclus avec la radio, lequel
contient d'importantes instructions de fonctionnement pour une
utilisation sécuritaire et des informations sur l'exposition aux fréquences
radioélectriques afin d'assurer la conformité aux normes et règlements
applicables.

Cet appareil est conforme aux dispositions de la section 15 du
règlement de la FCC. Son utilisation est assujettie aux deux conditions
suivantes : 1) cet appareil ne doit pas causer d'interférences nuisibles à
la communication radio et 2) cet appareil doit accepter toute
interférence reçue, y compris les interférences pouvant entraîner un
fonctionnement indésirable. Les changements ou modifications qui

n'ont pas été expressément approuvés par Motorola pourraient
annuler le pouvoir de l'utilisateur à utiliser cet appareil.

Selon la réglementation d'Industrie Canada, cet émetteur radio ne peut
être utilisé qu'avec une antenne dont le type et le gain maximal (ou
minimal) sont approuvés par Industrie Canada pour cet émetteur. Afin
de limiter les interférences radio pour les autres utilisateurs, le type et le
gain de l'antenne doivent être choisis de façon à ce que la puissance

isotrope rayonnée équivalente (P.I.R.E.) ne soit pas plus forte qu'il ne le
faut pour établir la communication.

Cet appareil est conforme aux CNR d'Industrie Canada applicables aux
appareils radio exempts de licence. Son utilisation est assujettie aux
deux conditions suivantes : 1) Cet appareil ne doit pas causer
d'interférence nuisible et 2) Cet appareil doit accepter toute interférence
reçue, y compris les interférences pouvant entraîner un fonctionnement
indésirable.

Informations concernant la batterie :

La batterie est expédiée avec une charge nominale entre 30 % et 50 %.
Afin de réduire les pertes de capacité permanentes, la batterie doit être
entreposée à une température entre -10 °C (14 °F) et 30 °C (86 °F).

MISE EN GARDE : L'entreposage de votre accessoire chargé à bloc

sous des températures élevées pourrait réduire en
permanence la durée de vie de la batterie interne.

Renseignements importants :

• Tenez la microphone à la verticale, en maintenant une distance d'au

moins 2.5 centimètres (1 pouces) entre le micro et le nez ou les
lèvres.

• Utilisation lorsque la microphone est portée sur soi. Lorsque la

microphone est portée sur soi, utilisez toujours une attache de
ceinture, le corps approuvé par Motorola pour ce produit. Il est
important d'utiliser des accessoires ajustés au corps qui sont
approuvés, car dans le cas contraire, l'utilisateur risque de s'exposer
à des niveaux d'énergie de RF supérieurs aux limites établies pour
les environnements professionnels ou à exposition contrôlée.

• N'utilisez que des batteries fournis ou de remplacement approuvés

par Motorola. L'utilisation batteries non approuvés par Motorola
pourrait excéder les directives d'exposition aux RF applicables
(IEEE, ICNIRP ou FCC).

PRÉFACE

i

Français canadien

• NE chargez PAS votre accessoire dans une température inférieure à

2. L'utilisation d'accessoires non recommandés par Motorola
pourrait occasionner des risques d'incendie, de choc électrique
ou de blessure.

3. Afin de réduire la possibilité d'endommager la fiche et le cordon
d'alimentation du chargeur double, débranchez le chargeur en
tirant sur la fiche au lieu du cordon.

4. Afin de réduire la possibilité d'endommager l'adaptateur pour allume­cigare et le cordon d'alimentation du chargeur pour véhicule,
débranchez le chargeur en tirant sur l'adaptateur au lieu du cordon.

5. Il n'est pas recommandé d'utiliser une rallonge, sauf en cas de
nécessité absolue. L'utilisation d'une rallonge inappropriée
pourrait causer un risque d'incendie et de choc électrique. Si une
rallonge doit être utilisée, assurez-vous que le format du cordon
est de calibre 18 lorsque sa longueur est de 100 pieds (30,48 m)
ou moins et de calibre 16 lorsque sa longueur est de 150 pieds
(45,72 m) ou moins.

1. Afin de réduire les risques de blessure, ne chargez que
les batteries rechargeables agréées Motorola
apparaissant dans le Tableau 1.1. Les batteries non
agréées pourraient exploser et causer des blessures
corporelles et autres dommages.

0 °C (32 °F) ou supérieure à 45 °C (113 °F). N'entreposez PAS votre
accessoire sous les rayons directs du soleil ou dans un endroit où la
température prévue peut dépasser cette plage, comme à l'intérieur
d'une voiture stationnée.

• L'entreposage de votre accessoire chargé à bloc sous des

températures élevées pourrait réduire en permanence la durée
de vie de la batterie interne.

• La durée de vie de la batterie peut être réduite temporairement sous

des températures basses.

Protection de l'ouïe

Une exposition à des bruits forts en provenance de n'importe quelle
source pendant de longues périodes de temps pourrait affecter votre
audition de manière temporaire ou permanente. Plus le volume sonore
de la radio est élevé, plus votre audition peut se détériorer rapidement.
Des dommages auditifs dus à l'exposition à des bruits forts peuvent
d'abord être indétectables, mais ceux-ci ont parfois des effets
cumulatifs.

Pour protéger votre audition :

• Réglez le volume le plus bas possible pour effectuer votre travail.

• Montez le volume seulement si vous vous trouvez dans un

environnement bruyant.

• Baissez le volume avant d'ajouter un casque ou une oreillette.

• Limitez la période de temps d'utilisation de casques ou d'écouteurs à

volume élevé.

PRÉFACE

• Lorsque vous utilisez la radio sans casque ni écouteur, ne placez pas

le haut-parleur directement sur votre oreille.

ii

Français canadien

INFORMATIONS RELATIVES À LA
SÉCURITÉ DES CHARGEURS

Consignes de sécurité importantes

Ce document contient d'importan tes dire ctive s relativ es à la sécu rité
et au fonctionnement de l'appareil. Veuillez lire attentivement cette
notice et la conserver pour vous y référer ultérieurement.

Avant d'utiliser le chargeur de batterie, lisez attentivement toutes les
instructions et mises en garde sur (1) le chargeur de batteries double/
chargeur pour véhicule, (2) la batterie et (3) le haut-parleur microphone
à distance sans fil (WRSM).

AVERTISSEMENTS

!

!

AVERTISSEMENT

AVERTISSEMENTS (suite)

6. Pour réduire le risque d'incendie, de choc électrique ou de
blessure, N'utilisez PAS le chargeur s'il est brisé ou endommagé
de quelque manière que ce soit. Apportez-le à un technicien
Motorola qualifié.

7. NE désassemblez PAS le chargeur. Il ne peut être réparé et
aucune pièce de rechange n'est disponible. Le désassemblage
du chargeur pourrait occasionner des risques de choc électrique
ou d'incendie.

8. Pour réduire les risques de choc électrique du chargeur double,
débranchez le chargeur de la prise c.a. avant de procéder à une
maintenance ou à un nettoyage.

9. Pour réduire les risques de choc électrique du chargeur pour
véhicule, débranchez-le de la source d'alimentation CLA avant
de tenter d'effectuer toute opération d'entretien ou de nettoyage.

10. Ce produit est de classe A. Ce produit peut entraîner des
interférences radio dans un environnement résidentiel, auquel
cas l’utilisateur peut devoir prendre des mesures adéquates.



Tableau 1.1 : Batterie agréé Motorola

Numéro de trousse

(pièce)

PMNN4461_ Batterie lithium-ion standard 1750M1800T

Plateforme/description

REMARQUE : Le chargeur double n'est pas conçu pour recevoir un

support de batterie alcaline.

DIRECTIVES D'UTILISATION SÉCURITAIRE

Chargeur double PMLN6714_

• Cet équipement n'est pas conçu pour une utilisation à l'extérieur.

Ne l'utilisez que dans des emplacements secs et sous des conditions
de nature semblable.

• Assurez-vous que le WRSM avec sa batterie ou la batterie seule sont

secs avant de les insérer dans le chargeur pour véhicule.

• Ne branchez l'équipement qu'à un bloc d'alimentation câblé

approprié de tension prescrite (telle que spécifiée sur le produit).
Débranchez le chargeur de la tension de secteur en retirant la fiche
principale.

• La prise de courant à laquelle cet équipement est branché doit se

trouver à proximité et être facilement accessible.

• La température ambiante maximale autour du chargeur ne doit pas

dépasser 50 °C (122 °F).

• La tension de sortie du bloc d'alimentation ne doit pas dépasser les

valeurs indiquées sur l'étiquette située sur le bloc d'alimentation.

• Assurez-vous que le cordon est placé à un endroit où il ne sera pas

écrasé ou endommagé, ne gênera pas le passage, ne sera pas tendu
de façon anormale et ne sera pas exposé à une source d'humidité.

PRÉFACE

iii

Français canadien

Chargeur pour véhicule PMLN6716_



• L'équipement doit être utilisé dans un véhicule et en condition sèche.

Gardez à l'esprit que la pluie et la neige peuvent atteindre
l'équipement, par exemple à travers la fenêtre ouverte du véhicule.

• Assurez-vous que le WRSM avec sa batterie ou la batterie seule sont

secs avant de les insérer dans le chargeur pour véhicule.

• Ne branchez l'équipement qu'à un allume-cigare de véhicule

approprié de tension prescrite (telle que spécifiée sur le produit).
Débranchez de la tension de secteur en retirant le CLA.

• La température ambiante maximale autour du chargeur pour véhicule

ne doit pas dépasser 60 °C (140 °F).

• La tension de sortie de la prise allume-cigare du véhicule ne doit pas

dépasser les valeurs indiquées sur l'étiquette située sur l'arrière du
chargeur.

• Assurez-vous que le cordon est placé à un endroit où il ne sera pas

écrasé ou endommagé, ne gênera pas le passage, ne sera pas tendu
de façon anormale et ne sera pas exposé à une source d'humidité.

PRÉFACE

COMPATIBILITÉ AVEC LES RADIOS

Le microphone mobile pour passerelle Bluetooth® est compatible avec
les radios répertoriées ci-dessous :

Tableau 1.2 : Compatibilité avec les radios

Région Série de modèles

Amérique du Nord

Amérique latine

Europe

Asie/Pacifique et

Moyen-Orient

XPR5550*, XPR5350*, XPR4580, XPR4550,

XPR4380 et XPR4350.

DGM8500*, DGM8000*, DGM6100,

DGM5500*, DGM5000* et DGM4100.

DM4601*, DM4600*, DM4401*, DM4400*,

DM3601, DM3600 DM3401 et DM3400.

XIR M8600*, XIR M8200, DM4600, DM4400,

DM3600 et DM3400.

REMARQUE : *Uniquement compatible avec la tête de commande

avec afficheur numérique PMLN5677B et la tête de
commande avec afficheur couleur PMLN5678B ou les
modèles ultérieurs.

COMPATIBILITÉ AVEC LES LOGICIELS

Les solutions sans fil à longue portée sont compatibles avec le logiciel
de bouton Sans fil essentiel pour mission version R01.05.00 ou
ultérieure.

iv

Français canadien

CHAPITRE 2: RSM SANS FIL
PMMN4095_

Le haut-parleur-microphone sans fil à distance (WRSM) PMMN4095 est
conçu pour être utilisé avec le microphone mobile pour passerelle

Bluetooth

®

PMMN4097.

PRÉPARATION DU WRSM EN VUE DE SON
UTILISATION

Assemblez le WRSM en procédant comme suit :

Assemblage de la pince pivotante . . . . . . . . . . . . . . . . . . . . . . .page 2

Installation de la batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 2

Retrait de la batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 3

Charge de la batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3

Sélection de la langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

Positions de port recommandées. . . . . . . . . . . . . . . . . . . . . . . . page 5

RSM SANS FIL PMMN4095_

1

Français canadien

Assemblage de la pince pivotante

Installation de la batterie

Insérez la pince pivotante dans l'emplacement pour batterie. Faites
pivoter la pince à la bonne position, comme indiqué dans la Figure 2.1
ci-dessous.

2

1

Figure 2.1: Assemblage de la pince pivotante

RSM SANS FIL PMMN4095_

Le WRSM étant éteint, alignez la batterie avec le châssis arrière et
enfoncez-la dans le logement jusqu'à ce que le loquet de la batterie
s'enclenche.

1

2

Figure 2.2: Fixation de la batterie au WRSM

2

Français canadien

Retrait de la batterie

Pour retirer la batterie, soulevez le loquet de la batterie et retirez la
batterie vers l'arrière jusqu'à ce que la batterie soit complètement
détachée du châssis arrière.

1

2

Figure 2.3: Retrait de la batterie du WRSM

Charge de la batterie

LED STATUS INDICATORS

Ready

Charging

>90%

Standby

CAUTION

Figure 2.4: Position de charge du WRSM avec sa batterie en place

Unable to Charge

RISK OF FIRE. REFER TO MANUAL FOR BATTERY TYPE

RSM SANS FIL PMMN4095_

3

Français canadien

Pour éviter les risques d'explosion :

!

!

AVERTISSEMENT

La batterie approuvée par Motorola incluse avec votre WRSM n'est pas
chargée. Avant d'utiliser une batterie neuve, chargez complètement la
batterie neuve pour garantir une capacité et des performances
optimales.

REMARQUE : Lorsque vous chargez une batterie reliée à un WRSM,

Chargeur de batterie

Pour charger la batterie, placez-la dans un chargeur approuvé par
Motorola (avec ou sans le WRSM). Lors de la première insertion de la
batterie dans le chargeur, le voyant du chargeur s'allume en rouge.
N'utilisez PAS le WRSM avant que le voyant du chargeur passe au vert,

Le voyant du chargeur indique la progression de la charge; voir
Chapitre 4 et Chapitre 5 ou l'étiquette imprimée sur le chargeur.

Alignez la fente de la batterie avec le rail du chargeur et insérez-la.
Reportez-vous à la Figure 2.4.

• NE REMPLACEZ PAS la batterie dans un endroit qui

porte la mention « atmosphère dangereuse ».

• NE JETEZ PAS des batteries dans un feu.

éteignez le WRSM afin d'assurer une charge
complète.

RSM SANS FIL PMMN4095_

Sélection de la langue

Allumez le WRSM en appuyant sur le bouton d'alimentation jusqu'à ce
que vous entendiez les invites de sélection de la langue.

Suivez la procédure ci-dessous si vous souhaitez restaurer la langue
souhaitée.

Procédure :

1 Maintenez le bouton Marche/arrêt pendant 6 secondes après que le

voyant DEL de mise sous tension se soit allumé pour entrer en
mode sélection de langue.

2 Sélectionnez la langue de votre choix en appuyant sur le bouton

PTT. Reportez-vous au T ableau2.1 ci-dessous pour les indicateurs
de sélection de langue.

Tableau 2.1: Indicateurs de sélection de langue

État

Sélection de la

langue

DEL d'indication

d'alimentation

DEL allumée

Message vocal

« Appuyez sur le bouton

PTT pour l'anglais

maintenant » (invite de

sélection de menu)

4

Français canadien

Interrupteur

1

Bouton d'émission
(PTT)

2

Figure 2.5: Sélection de la langue

Positions de port recommandées

Pour des performances optimales, portez le WRSM comme illustré
dans le Figure 2.6 ci-dessous.

Figure 2.6: Positions de port recommandées

REMARQUE : Lorsque le WRSM est porté sur soi, utilisez toujours

une pince approuvée par Motorola. Il est important
d'utiliser des accessoires agréés ajustés au corps, car
dans le cas contraire, l'utilisateur risque de s'exposer
à des niveaux d'énergie de RF supérieurs aux limites
établies par la FCC pour les environnements
professionnels ou à exposition contrôlée.

RSM SANS FIL PMMN4095_

5

Français canadien

IDENTIFICATION DES INDICATEURS ET

Indicateur de signal
audio

1

2

Bouton programmable
(Bouton orange)

Prise audio

3

Microphone

4

Haut-parleur

5

Éclairage

6

Point bleu/
Point de
couplage
sécurisé

7

Bouton
d'éclairage

8

Bouton
d'émission
(PTT)

9

Voyant
d'alimentation

10

11

Interrupteur

12

Bouton de volume

COMMANDES DU WRSM

Veuillez prendre quelques instants pour lire les renseignements
suivants :

Vue d'ensemble du WRSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 6

Indicateurs d'alimentation et alertes de la batterie . . . . . . . . . . page 7

Indicateurs audio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 7

Vue d'ensemble du WRSM

RSM SANS FIL PMMN4095_

6

Français canadien

Figure 2.7: Présentation du microphone haut-parleur sans fil à distance

Indicateurs d'alimentation et alertes de la
batterie

Le WRSM est alimenté par batterie. Il est très important de porter une
attention particulière à l'avertissement de batterie faible décrit dans
Tableau 2.2 pour éviter un dysfonctionnement du WRSM.

Tableau 2.2: Indicateurs d'alimentation et alertes de la batterie

Autonomie

restante de la

batterie

11 heures

(charge

complète) -

30 minutes

Moins de

30 minutes

Moins de

10 minutes

État

Batterie
normale

Batterie

faible

La batterie

a atteint
un seuil

critique

DEL d'indication

d'alimentation

Vert

Ambre

Rouge

Indication de

tonalité

Pas de tonalité

Tonalité de

batterie faible

toutes les

2 minutes

Tonalité de

batterie faible

toutes les

30 secondes

Indicateurs audio

Tableau 2.3: Indicateurs audio

État Indicateur DEL audio

Son non disponible,
Appareil non couplé

Audio disponible,

Bon signal

Audio disponible,

Mauvais signal/Limite de

portée

Audio disponible,

Son désactivé

Son non disponible,

Déconnexion/reconnexion

Son non disponible,

Déconnexion/reconnexion et

son désactivé

RSM SANS FIL PMMN4095_

Éteint

Clignotement bleu

Orange clignotant

Clignotement rouge

Bleu fixe

Rouge fixe

7

Français canadien

FONCTIONNEMENT GÉNÉRAL DU WRSM

Interrupteur

Voyant d'alimentation

Lorsque vous aurez bien compris la configuration de votre WRSM,
vous serez prêt à l'utiliser. Utilisez ce guide de navigation pour vous
familiariser avec les fonctions de base :

Mise sous tension ou hors tension du WRSM. . . . . . . . . . . . . . page 8

Réglage du volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 9

Couplage de votre WRSM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 9

Transfert audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 10

Connexions suivantes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 10

Indicateur de signal faible/d'avertissement de zone hors de

portée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 11

Bouton programmable (bouton orange) . . . . . . . . . . . . . . . . . page 11

Bouton d'éclairage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12

Mode obscurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12

Accessoire récepteur audio secondaire . . . . . . . . . . . . . . . . . page 13

Indicateur de panne détectée . . . . . . . . . . . . . . . . . . . . . . . . . page 13

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 13

Mise à niveau du micrologiciel . . . . . . . . . . . . . . . . . . . . . . . . page 14

Étiquette Anatel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 14

RSM SANS FIL PMMN4095_

8

Mise sous tension ou hors tension du
WRSM

Pour allumer le WRSM, maintenez enfoncé le bouton d'alimentation
jusqu'à ce que vous entendiez le message « Motorola Solutions ».
Pour l'éteindre, appuyez sur le bouton d'alimentation jusqu'à ce que le
WRSM s'éteigne.

Figure 2.8: Mise sous tension du WRSM

Tableau 2.4: Voyant de mise sous/hors tension et indicateurs de tonalité

Alimentation

ON

OFF

DEL d'indication

d'alimentation

Le voyant DEL

clignote 3 fois

Le voyant clignote

3 fois puis s'éteint

Indication de

tonalité

« Motorola

Solutions »

Tonalité de mise

hors tension

Message

vocal

« Motorola

Solutions

Mise sous

tension »

« Mise hors

tension »

Français canadien

Réglage du volume

Bouton de
volume

Indicateur de signal audio

Couplage de votre WRSM

RSM SANS FIL PMMN4095_

Pour augmenter le volume, appuyez sur le levier du volume vers le

signe . Pour réduire le volume, appuyez sur le levier du volume

vers le signe .

Pour couper le son, maintenez le levier vers le signe pendant

2 secondes. Pour l'activer, poussez le levier vers le signe ou

appuyez sur le bouton PTT. Le volume revient au niveau précédent.

Figure 2.9: Réglage du volume

La couleur de l'indicateur DEL audio change en fonction du T ableau 2.3.

Procédure :

1 Assurez-vous que la radio et le WRSM sont allumés.
2 Placez le point bleu (repère de sécurité de couplage) sur le WRSM

à environ deux centimètres du point bleu (repère de sécurité de
couplage) sur le microphone Mobile Gateway. Reportez-vous à la
Figure 2.10.

3 Au cours du couplage, l'indicateur DEL audio clignote selon l'état du

couplage. Reportez-vous au T ableau 2.5 pour en savoir plus sur les
indicateurs de couplage.

Tableau 2.5: DEL, tonalité d'indication et commande vocale de couplage

État

Non couplé Éteint

Couplé avec

succès

Liaison sans fil

connectée à

l'hôte

Indicateur DEL

audio

DEL allumée

Voyant

clignotant

Indication de

tonalité

Tonalité de

couplage prêt

toutes les
2 Minutes

Tonalité de
réussite du

couplage

Tonalité de

connexion

Message vocal

« Mettez les points

bleus en contact
pour connecter »

toutes les
2 minutes

« Connexion

en cours »

« Connecté »

9

Français canadien

Tableau 2.5: DEL, tonalité d'indication et commande vocale de couplage (suite)

100 m

État

Liaison sans fil

déconnectée

de l'hôte

REMARQUE :

Indicateur DEL

audio

DEL allumée

*Vous entendrez la tonalité de déconnexion toutes les
2 minutes après le message « Déconnecté ».

Indication de

Tonalité de

déconnexion

Aligner

tonalité

toutes les
2 minutes

Message vocal

« Déconnecté » *

Transfert audio

Procédure :

1 Appuyez sur le bouton PTT du microphone Mobile Gateway pour

annuler le couplage et l'audio sera de nouveau acheminé vers la
radio mobile.

2 Vous pouvez également placer le point bleu (repère de sécurité de

couplage) sur le WRSM à environ deux centimètres du point bleu
(repère de sécurité de couplage) sur le microphone Mobile
Gateway. Le son sera de nouveau acheminé vers la radio mobile/le
microphone Mobile Gateway. Le voyant d'indication audio du
WRSM ne sera pas allumé.

Connexions suivantes

Hôte identique :

Si la liaison sans fil est perdue, la connexion sera automatiquement rétablie
lorsque l'hôte et le WRSM se trouveront à portée de communication.

Figure 2.10: Couplage de votre WRSM

Si le WRSM a été couplé avec un microphone Mobile Gateway et doit

RSM SANS FIL PMMN4095_

maintenant être couplé avec un autre microphone mobile, le WRSM n'a
pas besoin d'effacer son ancien couplage. Le couplage précédent sera
effacé automatiquement lors du couplage avec le nouveau microphone

10

Mobile Gateway.

Français canadien

Ligne directe

Figure 2.11: Portée de communication

Nouvel hôte :

Suivez les étapes de « Couplage de votre WRSM », à la page 9 pour

une nouvelle connexion.

Indicateur de signal faible/d'avertissement

de zone hors de portée

Vous serez avisé par l'indicateur de signal faible/d'avertissement de

zone hors de portée si le WRSM est sur le point de perdre la liaison

sans fil en périphérie de la zone de portée Bluetooth.

Cette indication d'avertissement s'arrête si l'utilisateur se rapproche

ou si la qualité du signal s'améliore.

Reportez-vous au Tableau 2.6 ci-dessous pour en savoir plus sur

l'indicateur de signal faible/d'avertissement de zone hors de portée :

Tableau 2.6: Indicateur de signal faible/d'avertissement de zone hors de portée

État Indicateur DEL audio

Signal faible/Hors

de portée

Voyant orange allumé pendant

2 secondes.

Indication de

tonalité

Tonalité « matte »

Bouton d'émission (PTT)

Pour parler, maintenez le bouton PTT enfoncé. Relâchez le bouton PTT
pour écouter. Lorsque vous appuyez sur le bouton PTT, le microphone
se met sous tension.

Figure 2.12: Utilisation du bouton PTT

Bouton programmable (bouton orange)

Ce bouton programmable est associé au bouton 2 points du
microphone Mobile Gateway. L'utilisation du bouton programmable
sur le WRSM déclenche l'événement configuré pour le bouton
2 points. Le bouton 2 points est programmable à partir du logiciel de
programmation client (CPS). Le guide d'utilisation de votre radio
contient une description complète des fonctions programmables qui
sont disponibles pour ce bouton.

RSM SANS FIL PMMN4095_

11

Français canadien

Bouton d'éclairage

Appuyez sur le bouton d'éclairage pendant 1 seconde pour activer/
désactiver l'éclairage.

Lorsque la batterie atteint un niveau faible ou critique, l'éclairage
clignote pendant 30 secondes, puis est automatiquement désactivé.

REMARQUE : L'éclairage est désactivé lorsque le WRSM est en

mode obscurité.

Mode obscurité

Le mode obscurité vous permet d'éteindre les voyants lumineux du
WRSM.

IMPORTANT : Lorsque le WRSM est en mode obscurité et en

sourdine, tous les indicateurs sont désactivés.

Pour activer les fonctions du mode obscurité, suivez les étapes
ci-dessous :

Procédure :

1 Maintenez le bouton d'éclairage enfoncé jusqu'à ce que le mode

obscurité soit activé. L'éclairage clignote pendant 1 seconde lors de
au l'entrée ou de la sortie du mode obscurité.

2 Reportez-vous à la section Tableau 2.7 ci-dessous pour connaître

la fonction des indicateurs du mode obscurité.

REMARQUE : Pour désactiver le mode obscurité, maintenez le

RSM SANS FIL PMMN4095_

bouton d'éclairage enfoncé pendant 3 secondes.

Tableau 2.7: Indicateurs du mode obscurité

Signification

Mode

obscurité

Désactivation

du mode

obscurité

Indicateur d'alimentation,

indicateur audio et

voyant d'éclairage

DEL allumée pendant

1 seconde, puis éteinte

DEL allumée pendant

1 seconde

Indication

de tonalité

Tonalité

« Mode

obscurité »

Tonalité

« Mode

obscurité »

Message

vocal

« Éclairage

désactivé,
maintenez
enfoncé le

bouton

d'éclairage

pour

l'activer »

« Éclairage

activé »

REMARQUE : Les trois voyants (indicateur d'alimentation, indicateur

audio et voyant d'éclairage) clignotent pendant
1 seconde et s'éteignent en même temps lors de
l'activation ou de la désactivation du mode obscurité.

12

Français canadien

Accessoire récepteur audio secondaire





Lorsqu'un accessoire secondaire est branché sur la prise audio,

l'audio sera acheminé par l'intermédiaire de l'accessoire secondaire

Fixation de l'accessoire récepteur audio
secondaire

Soulevez le couvercle anti-poussière, puis faites-le pivoter de 90 °.

Branchez le couvercle anti-poussière à l'intérieur du boîtier. Insérez

l'accessoire récepteur audio secondaire dans la prise audio de 3,5 mm.

Accessoires en option

Tableau 2.8: Accessoires en option

Numéro de

pièce

RLN4941_

RLN4885_

REMARQUE : Certains numéros de référen ce peuven t être pr écédés

Écouteur avec cordon spiralé et fiche à angle

Écouteur intra-auriculaire de réception pour

microphone haut-parleur distant

d'un préfixe régional tel que AA, MD ou AZ.

Description

RT de 3,5 mm

RSM SANS FIL PMMN4095_

2

1

Figure 2.13: Fixation de l'accessoire récepteur audio secondaire

Indicateur de panne détectée

Toute erreur du produit est signalée par un clignotement rouge et
vert en alternance, et vous entendez l'indication qu'une panne a été
détectée (tonalité/commande vocale).

Dépannage

Si, à un moment ou l'autre, la connexion sans fil ne peut pas être
rétablie ou si le WRSM ne fonctionne pas correctement :

Procédure :

1 Redémarrez le WRSM et la radio bidirectionnelle.
2 Reportez-vous à la section «Couplage de votre WRSM », à la

page 9 pour répéter la procédure de connexion.

13

Français canadien

Mise à niveau du micrologiciel

1144-14-1699

PMMN4095A

(01)07898520336487

(01)07898520336487

La mise à niveau du micrologiciel est disponible pour ce WRSM, qui ne
peut être mis à niveau que par votre détaillant. Vérifiez auprès de votre
détaillant pour en savoir plus sur les dernières mises à niveau du
micrologiciel.

REMARQUE : NE chargez PAS le WRSM avec le port micro USB,

qui est strictement réservé pour la mise à niveau du
micrologiciel.

Port Micro USB

Figure 2.14: Emplacement du port micro USB

RSM SANS FIL PMMN4095_

Étiquette Anatel

Cet équipement fonctionne en tant qu'utilisateur secondaire. Il ne peut
donc pas disposer de protection contre les interférences nuisibles,
même si ces dernières sont générées par un équipement similaire.
Il ne peut pas non plus causer d'interférence nuisible affectant les
systèmes qui fonctionnent en tant qu'utilisateurs principaux.

14

Français canadien

CHAPITRE 3: MICROPHONE MOBILE

PASSERELLE BLUETOOTH

®

PMMN4097_

PRÉPARATION DE VOTRE MICROPHONE
MOBILE GATEWAY POUR SON UTILISATION

Assemblez votre microphone Mobile Gateway en procédant
comme suit :

Installation du microphone Mobile Gateway sur une radio

mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 16

Montage de la pince de fixation . . . . . . . . . . . . . . . . . . . . . . . .page 16

Connexions finales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 16

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

Le microphone mobile pour passerelle Bluetooth PMMN4097 est conçu
pour être utilisé avec le haut-parleur microphone à distance sans fil
PMMN4095.

15

Français canadien

Installation du microphone Mobile Gateway

T ableau de bord
du véhicule

Plaque de soutien

Pince de
fixation

Vis à tête
plate

Vis à tête
hexagonale
à embase

1

2

3

4

5

sur une radio mobile

Choisissez soigneusement l'emplacement où vous installerez le
microphone Mobile Gateway. Planifiez l'installation de sorte que le
microphone Mobile Gateway soit facile d'accès pour l'utilisateur, mais
n'interfère pas avec le fonctionnement du véhicule. Pensez également
au fonctionnement des autres accessoires du véhicule. Les fonctions
attribuées au crochet commutateur de la radio mobile ne sont pas pris
es en charge par la solution sans fil à longues portées. Par conséquent,
le crochet commutateur doit être désactivé sur la radio mobile.

Montage de la pince de fixation

Après avoir déterminé l'emplacement d'installation, procédez
comme suit :

Procédure :

Figure 3.1: Installation du support de montage

1 Assurez-vous que la surface de montage est assez robuste pour

supporter le poids du matériel de montage et du microphone Mobile
Gateway.

2 Utilisez la base de la pince de fixation comme gabarit pour

poinçonner et percer deux trous de trois millimètre (0,125 pouce) de
diamètre. Prenez garde de ne pas endommager de câbles ou tout
autre composant du véhicule en perçant les trous.

3 Utilisez les deux vis autotaraudeuses fournies pour installer et fixer

la pince de fixation.

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

16

Français canadien

Connexions finales

Lorsque la pince de fixation est installée et sécurisée, suivez les étapes
ci-dessous :

Procédure :

1 Enclenchez le microphone Mobile Gateway dans la pince de fixation.
2 Branchez le cordon spiralé du microphone Mobile Gateway au

connecteur correspondant à l'avant de la radio. Alignez les broches
du connecteur, puis faites tourner le collier extérieur dans le sens
horaire pour le verrouiller en place.

IDENTIFICATION DES COMMANDES DU

Microphone

1

2

3

4

Bouton
d'émission (PTT)

5

Bouton 1 point

Bouton 2 points

Point bleu/
Point de
couplage
sécurisé

MICROPHONE MOBILE GATEW AY

Veuillez prendre quelques instants pour lire les renseignements
suivants :

Vue d'ensemble du microphone Mobile Gateway. . . . . . . . . . page 17

Configuration des boutons programmables . . . . . . . . . . . . . . page 18

Vue d'ensemble du microphone Mobile
Gateway

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

Figure 3.2: Présentation du microphone Mobile Gateway

17

Français canadien

Configuration des boutons programmables

Le bouton à un point et le bouton à deux points du microphone Mobile
Gateway sont programmables à partir du logiciel de programmation
client (CPS) de la radio. Le guide d'utilisation de votre radio contient
une description complète des fonctions programmables qui sont
disponibles pour ces boutons. Renseignez-vous auprès de votre
revendeur pour obtenir de plus amples renseignements au sujet des
boutons programmables.

REMARQUE : Le bouton programmable (bouton orange) sur le

WRSM est configuré pour fonctionner comme le
bouton 2 points du microphone Mobile Gateway.

FONCTIONNEMENT GÉNÉRAL DU
MICROPHONE MOBILE GATEWAY

Lorsque vous aurez bien compris la configuration de votre microphone
Mobile Gateway, vous serez prêt à l'utiliser. Utilisez ce guide de
navigation pour vous familiariser avec les fonctions de base :

Couplage de votre microphone Mobile Gateway avec le

WRSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 19

Couplage de votre microphone Mobile Gateway avec un

appareil PTT sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 19

Transfert de l'audio ou remplacement par un nouvel appareil

sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 20

Liaison sans fil perdue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 21

Liaison sans fil rétablie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 21

Fonctionnement du microphone Mobile Gateway . . . . . . . . . .page 21

Débranchement du microphone Mobile Gateway de la radio

mobile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22

Remplacement du cordon spiralé . . . . . . . . . . . . . . . . . . . . . .page 22

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

18

Français canadien

Couplage de votre microphone Mobile
Gateway avec le WRSM

Procédure :

1 Assurez-vous que le microphone Mobile Gateway et le WRSM

sont allumés.

2 Placez le point bleu (repère de sécurité de couplage) sur le

microphone Mobile Gateway à environ deux centimètres du point
bleu (repère de sécurité de couplage) du WRSM. Le microphone
Mobile Gateway permet de coupler un maximum d'un appareil
audio sans fil et d'un appareil PTT sans fil.

3 Le microphone Mobile Gateway doit être couplé de nouveau

(reconnecté) lors de chaque mise sous tension.

REMARQUE : Si le microphone Mobile Gateway doit être couplé

avec un autre appareil sans fil, tel qu'un appareil PTT
sans fil, l'appareil doit être placé en mode de couplage.

Aligner

IMPORTANT : Aucun son ne proviendra de la radio mobile une fois

le WRSM couplé avec le microphone Mobile Gateway.
Le système n'est pas conçu pour que le son provienne
de la radio mobile et du WRSM simultanément.
L'utilisation du bouton PTT sur le microphone Mobile
Gateway lorsque le WRSM est en cours d'utilisation
déconnecte le WRSM et rétablit le son sur la radio
mobile.

Couplage de votre microphone Mobile
Gateway avec un appareil PTT sans fil

Procédure :

1 Assurez-vous que le microphone Mobile Gateway et l'appareil PTT

sans fil sont allumés et en mode de couplage.

2 Placez le point bleu (repère de sécurité de couplage) sur le

microphone Mobile Gateway à environ cinq centimètres du point
bleu (repère de sécurité de couplage) du PTT.

3 La portée de connexion PTT sans fil avec le microphone Mobile

Gateway est de moins de 10 mètres. Notez que la connexion PTT
sans fil aura une portée de connexion plus courte par rapport au
WRSM.

IMPORTANT : Si l'appareil sans fil PTT est couplé avec le

microphone Mobile Gateway avant l'appareil audio,
le couplage sera enregistré, mais l'appareil PTT sans
fil sera déconnecté. L'appareil PTT sans fil sera
connecté lorsqu'un appareil audio sera connecté.

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

Figure 3.3: Couplage de votre microphone Mobile Gateway avec le WRSM

19

Français canadien

Aligner

Figure 3.4: Couplage de votre microphone Mobile Gateway avec

REMARQUE : Lorsque la connexion PTT sans fil est faible, votre

un appareil PTT sans fil

WRSM active la tonalité de batterie faible.

Transfert de l'audio ou remplacement p ar un
nouvel appareil sans fil

Procédure :

1 Appuyez sur le bouton PTT du microphone Mobile Gateway pour

annuler le couplage et l'audio sera de nouveau acheminé vers la
radio mobile.

2 Vous pouvez également placer le point bleu (repère de sécurité de

couplage) sur le WRSM à environ deux centimètres du point bleu
(repère de sécurité de couplage) sur le microphone Mobile
Gateway. Le son sera de nouveau acheminé vers la radio mobile/le
microphone Mobile Gateway. Le voyant d'indication audio du
WRSM ne sera pas allumé.

Pour coupler avec un nouveau périphérique sans fil :

Suivez la procédure de « Couplage de votre microphone Mobile
Gateway avec le WRSM », à la page 19 pour établir un nouveau
couplage.

REMARQUE : Si le microphone Mobile Gateway a été couplé avec

un WRSM et doit maintenant être couplé à un autre
appareil, le microphone Mobile Gateway n'a pas
besoin d'effacer son ancien couplage. Le couplage
précédent sera effacé automatiquement lors du
couplage avec un nouvel appareil.

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

20

Français canadien

Liaison sans fil perdue

Dans le cas d'interférences, ou si le microphone Mobile Gateway reçoit
un signal faible ou est hors de portée, la liaison entre le WRSM et le
microphone Mobile Gateway risque d'être perdue.

Si la liaison entre le WRSM et le microphone Mobile Gateway est
perdue, l'audio entrant est automatiquement transféré vers le
haut-parleur de la radio.

Liaison sans fil rétablie

REMARQUE : Dès que l'appareil sans fil est à portée ou que

l'interférence disparaît, la liaison entre le WRSM
et le microphone Mobile Gateway est rétablie.

Fonctionnement du microphone Mobile
Gateway

Transmission

Pour transmettre en utilisant votre microphone Mobile Gateway, suivez
les étapes ci-dessous :

Procédure :

1 Tenez le microphone Mobile Gateway à environ cinq centimètres

(2 pouces) de votre bouche.

2 Appuyez sur le bouton PTT.
3 Parlez directement dans les ouvertures de la grille situées dans la

partie centrale supérieure du microphone Mobile Gateway.

4 Relâchez le bouton PTT pour écouter.
5 Lorsque le microphone Mobile Gateway est en cours d'utilisation,

il n'y a pas d'audio sur le WRSM.

REMARQUE : Le son sera transmis par le microphone Mobile

Gateway jusqu'à ce que le WRSM soit reconnecté au
microphone Mobile Gateway en alignant les points
bleus de couplage.

Figure 3.5: Utilisation de votre microphone Mobile Gateway

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

21

Français canadien

Débranchement du microphone Mobile
Gateway de la radio mobile

Pour débrancher le microphone Mobile Gateway de votre radio mobile,
suivez les étapes ci-dessous :

Procédure :

1 Tournez la bague de verrouillage du microphone Mobile Gateway

d'unquart de tour dans le sens antihoraire.

2 Tirez le câble du connecteur de l'interface de l'accessoire pour le

dégager.

Remplacement du cordon spiralé

Pour retirer le cordon spiralé du PMMN4097, suivez les étapes
ci-dessous :

Procédure :

1 Faites tourner la bague de verrouillage à la base du microphone

Mobile Gateway dans le sens antihoraire jusqu'à ce qu'elle s'arrête.

2 Dégagez le cordon de la base du microphone Mobile Gateway.
3 Installez un cordon spiralé dans l'ordre inverse.

MICROPHONE MOBILE PASSERELLE BLUE-

TOOTH® PMMN4097_

22

Français canadien

CHAPITRE 4 : Chargeur double
PMLN6714_

Le chargeur double est conçu pour être utilisé a vec le s ba tt eries au
lithium-ion rechargeables agréées Motorola (indiquées dans le
Tableau 4.1). Les deux logements peuvent charger un microphone
haut-parleur sans fil à distance (WRSM) avec batterie ou un e
batterie seule.

Un voyant DEL illuminé indique l'état de charge du premier et du
second logement.

PRÉPARATION DE VOTRE DUC EN VUE DE

Chargeur double PMLN6714_

SON UTILISATION

Veuillez prendre quelques instant s pour lire les renseignements suivants :

Directives d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 24

Batterie agréé Motorola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 24

Sources et blocs d'alimentation agréés Motorola. . . . . . . . . . .page 24

Vue d'ensemble du chargeur double . . . . . . . . . . . . . . . . . . . .page 25

Consignes d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 26

Comportement du voyant DEL . . . . . . . . . . . . . . . . . . . . . . . . .page 27

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 28

23

Français canadien

Directives d'utilisation

• Allumez toujours le chargeur double avant d'insérer le WRSM et sa

batterie ou une batterie seule dans le logement.

• Le chargeur double est conçu pour fournir le chargement simultané

pour les deux logements.

Batterie agréée Motorola

La batterie répertoriée dans le Tableau 4.1 est agréée pour le chargeur
double.

Tableau 4.1 : Batterie agréée Motorola

Numéro de trousse

(pièce)

PMNN4461_ Batterie lithium-ion standard 1750M1800T

Plateforme/description

REMARQUE : Le chargeur double n'est pas conçu pour recevoir un

support de batterie alcaline.

Chargeur double PMLN6714_

Sources et blocs d'alimentation agréés
Motorola

Les sources d'alimentation/modules d'alimentation figurant dans le
Tableau 4.2 sont homologués pour une utilisation avec le chargeur
double :

Tableau 4.2 : Bloc d'alimentation agréé Motorola

Numéro de

trousse du bloc

d'alimentation

25012022001*

25012022002

25012022003

25012022004

25012022006

25012022007

25012022008

25012022009

Bloc d'alimentation, mode commutation du

chargeur 110 - 240 V ÉU/AN/JPN/TAIWAN

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

chargeur 110 - 240 V AUS/NZ

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Description

chargeur 110 - 240 V EURO

chargeur 110 - 240 V RU

chargeur 110 - 240 V CHINE

chargeur 110 - 240 V BRA

chargeur 110 - 240 V ARG

chargeur 110 - 240 V COR

24

Français canadien

* Chargeur approuvé UL uniquement lorsque livré avec ce bloc

d'alimentation. (S'applique uniquement à la région de l'Amérique du Nord).

Vue d'ensemble du chargeur double

Logements

Voyants
DEL

Chargeur double PMLN6714_

Connecteur cylindrique

Figure 4.1 : Chargeur double (vue avant)

Figure 4.2 : Chargeur double (vue latérale)

25

Français canadien

Consignes d'utilisation

Les chargeurs doubles sont conçus pour être utilisés uniquement
avec la batterie et les blocs d'alimentation agréés Motorola
apparaissant dans le Tableau 4.1 et le Tableau 4.2. L'utilisation
de produits non agréés peut empêcher le bon fonctionnement et
endommager l'appareil.

Le chargeur de batterie est conçu pour accueillir un WRSM et sa
batterie ou une batterie seule dans l'un ou l'autre de ses logements.
Pour charger une batterie, suivez la procédure ci-dessous :

1 Branchez le cordon d'alimentation du bloc d'alimentation dans le

connecteur cylindrique situé à l'arrière du chargeur.

2 Branchez le bloc d'alimentation dans une prise c.a. appropriée.

Le voyant DEL du chargeur clignotera une fois en vert pour indiquer
une alimentation réussie.

3 Insérez un WRSM avec batterie dans le logement du chargeur

comme suit :

a Align ez la rainu re sur chaq ue côt é de la ba tterie à la ra in ure e n

relief correspondante sur chaque côté du logement d u charg eur.

b Glissez le WRSM avec batterie dans le logement en vous

assurant qu'un contact parfait est établi entre le chargeur et les
pôles de la batterie.

4 Lorsque le WRSM avec batterie est correctement inséré dans le

Chargeur double PMLN6714_

logement, le voyant DEL du chargeur s'allume conformément au
Tableau 4.3.

5 Insérez une batterie dans le logement du chargeur comme suit :

a Aligne z la fente sur chaque côté de la batterie à la rainure en

relief correspondante sur chaque côté du logement du chargeur .

b Glissez la batterie dans le logement en vous assurant qu'un contact

parfait est établi entre le chargeu r et les pôles de la batterie.

6 Lo rsqu e le WRSM est co rrect emen t inséré dans le lo geme nt, le

voyant DEL du chargeur s'allumera conformément au Tableau 4.3.

REMARQUE : Chargez les nouvelles batteries toute une nuit pour

assurer une charge complète. Pour réduire le temps
de charge, il est recommandé d'éteindre le WRSM.
Le chargeur double n'est pas conçu pour recevoir un
support de batterie alcaline.

26

Français canadien

Figure 4.3 : Position de charge du WRSM dans un chargeur double

LED STATUS INDICATORS

Ready

>90%

CAUTION

Charging

Standby

RISK OF FIRE. REFER TO MANUAL FOR BATTERY TYPE

Unable to Charge

Comportement du voyant DEL

Lorsque vous procédez au dépannage, observez toujours la couleur
du voyant.

Tableau 4.3 : État du charge ur

Voyant DEL État du chargeur

Chargé au moins à 95 %

Vert continu

Chargement rapide

Rouge continu

Charge complète, appareil allumé

Clignotement

unique en vert

Charge presque complète, au moins à 90 %

Clignotement vert lent

et prêt à l'emploi

Chargeur double PMLN6714_

27

Français canadien

Tableau 4.3 : État du chargeur (suite)

Récupération de sous-tension de la batterie

OU

Clignotement

lent ambre

Clignotement

rapide rouge

Éteint

Température de la batterie trop

élevée ou trop basse

- Patienter avant de charger

Si la température de la batterie est dans la
plage de températures de fonctionnement,

il y a peut-être un défaut de connexion.

- NE PAS charger la batterie

Expiration du délai de récupération

de sous-tension de la batterie

OU

Perte de contrôle du courant de charge

OU

Tension excessive du bloc d'alimentation

OU

Un défaut de connexion s'est produit

- NE PAS charger la batterie

Si la batterie est insérée dans un chargeur

correctement alimenté, la batterie est peut-être

mal connectée au chargeur.

Chargeur double PMLN6714_

Dépannage

Clignotement rapide rouge :

1 Assurez-vous que la batterie utilisée avec le WRSM est répertoriée

dans le Tableau 4.1 et qu'elle est en bon état.

2 Assurez-vous que le bloc d'alimentation utilisé avec le WRSM est

répertorié dans le Tableau 4.2 et qu'il est en bon état.

3 Retirez la batterie et redémarrez le chargeur double.
4 Si le symptôme persiste, veuillez envoyer le chargeur double au

centre de service le plus proche pour obtenir une vérification.

Si aucun VOYANT ne s'allume :

1 Assurez-vous que le WRSM avec batterie ou la batterie est

correctement inséré dans le logement.

2 Assurez-vous que le bloc d'alimentation est branché dans une prise

c.a. appropriée et que le voyant du bloc d'alimentation s'allume.

3 Assurez-vous que le câble du bloc d'alimentation est correctement

branché à la prise du chargeur.

4 Assurez-vous que la batterie utilisée est répertoriée dans le

Tableau 4.1.

5 Si le symptôme persiste, veuillez envoyer le chargeur double au

centre de service le plus proche pour obtenir une vérification.

28

Français canadien

CHAPITRE 5 : CHARGEUR POUR
VÉHICULE PMLN6716_

Le chargeur pour véhicule est conçu pour être utilisé avec les batteries
au lithium-ion rechargeables agréées Motorola (indiquées dans le
Tableau 5.1). Le logement peut charger un microphone haut-parleur
sans fil à distance (WRSM) avec batterie ou une batterie seule. Un
témoin lumineux indique l'état du chargement.

PRÉPARATION DE VOTRE CHARGEUR

POUR VÉHICULE POUR L'UTILISATION

Veuillez prendre quelques instants pour lire les renseignements
suivants :

Directives d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 30

Spécifications de fonctionnement. . . . . . . . . . . . . . . . . . . . . . .page 30

Batterie agréée Motorola . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 30

Vue d'ensemble du chargeur pour véhicule . . . . . . . . . . . . . . .page 31

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 32

Consignes d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 33

Comportement du voyant DEL . . . . . . . . . . . . . . . . . . . . . . . . .page 38

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 39

CHARGEUR POUR VÉHICULE PMLN6716_

29

Français canadien

Directives d'utilisation

Batterie agréée Motorola

• Branchez toujours le chargeur dans l'adaptateur pour allume-cigare

(CLA) avant d'insérer le WRSM et sa batterie ou une batterie seule
dans le logement.

• Le chargeur pour véhicule est conçu pour être portable.

• Le WRSM est conçu pour être fonctionnel même durant la charge.

Spécifications de fonctionnement

Chargeur pour véhicule
Plage de tensions d'entrée : 10,8 V c. c. à 33,0 V c. c.

Interface de chargement de la batterie
Tension de sortie max. : 4,20 V c. c.

CHARGEUR POUR VÉHICULE PMLN6716_

La batterie indiquée dans le Tableau 5.1 est agréée pour le chargeur
pour véhicule.

Tableau 5.1: Batterie agréée Motorola

Numéro de trousse

(pièce)

PMNN4461_ Batterie lithium-ion standard 1750M1800T

Plateforme/description

30

Français canadien

Bouton de
déverrouillage

1

2

Étiquette
d'avertissement/
Voyant DEL

Contact de charge

3

Pochette pivotante

4

DEL

5

Adaptateur
allume-cigare (CLA)

6

Goujon en métal

7

8

Étiquette de produit

8

Étiquette de produit

Vue d'ensemble du chargeur pour véhicule

CHARGEUR POUR VÉHICULE PMLN6716_

Figure 5.1: Présenta tion du chargeur pour véhicule

31

Français canadien

Installation

Tableau de
bord du
véhicule

1

2

3

4

Installer le support de montage (HLN9073_)

Reportez-vous à la Figure 5.2 ci-dessous et fixez la pince de fixation (1)
au véhicule à l'aide des deux vis autotaraudeuses et de la plaque de
soutien fournies. Placez la plaque de soutien (4) derrière le tableau de
bord. Utilisez une vis à tête plate (2) dans le trou de montage du haut et
une vis à tête hexagonale à embase (3) dans le trou de montage du
bas. Assurez-vous que les vis de montage sont bien fixées dans les
trous de la plaque de soutien.

Tableau 5.2: Description du support de montage

Article

1 0180757T98 Pince de fixation
2 0312002C01 Vis à tête plate

3 0312002A01
4 0780257N01 Plaque de soutien

Numéro de référence

Motorola

Description

Vis à tête hexagonale

à embase

CHARGEUR POUR VÉHICULE PMLN6716_

32

Figure 5.2: Installation du support de montage

Français canadien

Consignes d'utilisation



Les chargeurs pour véhicule sont conçus pour être utilisés
uniquement avec la batterie agréée Motorola apparaissant dans le
Tableau 5.1; l'utilisation de produits non agréés peut empêcher le
bon fonctionnement et endommager l'appareil.

Insertion et retrait du chargeur pour véhicule du
support de montage

Support de montage

Goujon en métal

CHARGEUR POUR VÉHICULE PMLN6716_

Figure 5.3: Retrait du chargeur po ur véhicule du support de montage

33

Français canadien

Figure 5.4: Insertion et retrait du chargeur pour véhicule du support de montage

Insertion
Retrait

Faire glisser vers
l'extérieur

Curseur
entrée

Rotation à 90°

1

2

3

4

Montage du chargeur

1 Faites glisser le goujon dans le support conformément à l'étape (1).

Retrait du chargeur

1 Faites pivoter le socle à l'horizontale (90 °), conformément aux étapes (2) et (3).

CHARGEUR POUR VÉHICULE PMLN6716_

2 Faites glisser le socle, conformément à l'étape (4).

34

Français canadien

Insertion et retrait du WRSM ou de la batterie dans



et depuis le chargeur pour véhicule

Insertion du WRSM ou de la batterie dans le chargeur pour
véhicule

Le logement du chargeur pour véhicule est conçu pour accueillir un
WRSM et sa batterie ou une batterie seule. Pour charger une batterie,
suivez la procédure ci-dessous :

1 Branchez l'adaptateur CLA à l'allume-cigare. Le voyant DEL

du chargeur clignotera une fois en vert pour indiquer une
alimentation réussie.

2 Insérez un WRSM avec batterie dans le logement du chargeur

comme suit :

a Alignez la rainure sur chaque côté de la batterie à la rainure en

relief correspondante sur chaque côté du logement du
chargeur, comme dans la figure (R1).

b Appuyez sur la surface supérieure avant du WRSM

conformément à la direction indiquée dans la figure (R2) pour
verrouiller le WRSM dans le chargeur pour véhicule.

3 Lorsque le WRSM avec batterie est correctement positionné dans

le logement, le voyant lumineux du chargeur s'allume selon le
Tableau 5.3, conformément à la figure (R3).

4 Insérez une batterie dans le logement du chargeur comme suit :

a Alignez la rainure sur chaque côté de la batterie à la rainure en

relief correspondante sur chaque côté du logement du
chargeur, comme dans la figure (B1).

b Appuyez sur la surface supérieure avant de la batterie

conformément à la direction indiquée dans la figure (B2) pour
verrouiller la batterie dans le chargeur pour véhicule.

5 Lorsque la batterie est correctement positionnée dans le logement,

le voyant lumineux du chargeur s'allume selon le Tableau 5.3,
conformément à la figure (B3).

Retrait du WRSM ou de la batterie du chargeur pour véhicule

Le logement du chargeur pour véhicule est conçu pour accueillir un
WRSM et sa batterie ou une batterie seule. Pour cesser la charge d'une
batterie, suivez la procédure ci-dessous :

1 Débranchez le CLA de l'allume-cigare du véhicule.
2 Retirez le WRSM avec batterie du logement du chargeur

comme suit :

a Appuyez sur le bouton de déverrouillage du chargeur pour

véhicule pour déverrouiller la batterie, conformément à la figure
(R3).

b Retirez le WRSM du logement en le faisant glisser vers le haut,

conformément à la figure (R2).

3 Retirez la batterie du logement du chargeur comme suit :

a Appuyez sur le bouton de déverrouillage du chargeur pour

véhicule pour déverrouiller la batterie, conformément à la figure
(B3).

b Retirez la batterie du logement en la faisant glisser vers le haut,

conformément à la figure (B2).

CHARGEUR POUR VÉHICULE PMLN6716_

35

Français canadien

Insertion et retrait du WRSM

1

Appuyez

Curseur
entrée

Figure (R1)

CHARGEUR POUR VÉHICULE PMLN6716_

Figure 5.5: Insertion et retrait du WRSM du chargeur pour véhicule

2

Curseur
sortie

Figure (R2)

3

Appuyez

VOYANT
ALLUMÉ

Figure (R3)

Insertion
Retrait

36

Français canadien

Insertion et retrait de la batterie

CHARGEUR POUR VÉHICULE PMLN6716_

Curseur
entrée

1

Figure (B1)

2

Appuyez

Curseur
sortie

VOYANT
ALLUMÉ

Figure (B2)

Insertion

Retrait

Figure 5.6: Insertion et retrait de la batterie du chargeur pour véhicule

3

Appuyez

Figure (B3)

37

Français canadien

Position de la pince pivotante lors de l'insertion dans le chargeur
pour véhicule

Le chargeur pour véhicule est compatible avec les deux pinces
pivotantes :

• Pince pivotante standard (PMLN6743_) - N'importe quelle position de

rotation

• Pince pivotante avec anneau en D (42009312001) - Position

horizontale

Placez la pince pivotante avec anneau en D en position horizontale
avant d'insérer le WRSM ou la batterie dans le chargeur pour véhicule.

l

a

t

n

o

i

r

z

o

H

Figure 5.7: Position de la pince pivotante

CHARGEUR POUR VÉHICULE PMLN6716_

Comportement du voyant DEL

Lorsque vous procédez au dépannage, observez toujours la couleur
du voyant.

Tableau 5.3: État de charge

Voyant DEL État du chargeur

Chargé au moins à 95 %

Vert continu

Chargement rapide

Rouge continu

Charge complète, appareil allumé et prêt à

Clignotement unique

en vert

Charge presque complète, au moins à 90 %

Clignotement vert lent

l'emploi

38

Français canadien

Clignotement lent

ambre

Clignotement rapide

rouge

Éteint

Tableau 5.3: État de charge (suite)

Récupération de sous-tension de la batterie

OU

La température de la batterie est trop élevée

ou trop basse

- Attendre avant de charger

Si la température de la batterie est dans la plage

de températures de fonctionnement, il y a

peut-être un défaut de connexion.

- NE PAS charger la batterie

Expiration du délai de récupération de

sous-tension de la batterie

OU

Perte de contrôle du courant de charge

OU

Tension excessive du bloc d'alimentation

OU

Un défaut de connexion s'est produit.

- NE PAS charger la batterie

Si la batterie est insérée dans un chargeur

correctement alimenté, la batterie est peut-être

mal connectée au chargeur.

Dépannage

Clignotement rapide rouge :

1 Assurez-vous que la batterie utilisée avec le WRSM est répertoriée

dans le Tableau 5.1 et qu'elle est en bon état.

2 Retirez la batterie et redémarrez le chargeur pour véhicule.
3 Si le symptôme persiste, veuillez envoyer le chargeur pour véhicule

au centre de service le plus proche pour obtenir une vérification.

Si aucun VOYANT ne s'allume :

1 Assurez-vous que le WRSM avec batterie ou la batterie est

correctement inséré dans le logement.

2 Assurez-vous que l'adaptateur CLA est branché à une source

d'alimentation CLA et que le voyant de l'adaptateur CLA est allumé.

3 Assurez-vous que la batterie utilisée est répertoriée dans le

Tableau 5.1.

CHARGEUR POUR VÉHICULE PMLN6716_

39

Français canadien

CHAPITRE 6: PIÈCES
REMPLAÇABLES

À part les pièces remplaçables répertoriées ci-dessous, le
PMMN4095_, le PMMN4097_, le PMLN6714_ et le PMLN6716_ ne
sont pas réparables.

Les pièces suivantes sont disponibles :

Tableau 6.1: Pièces Remplaçables

Numéro de

pièce

PMLN6743_ Pince pivotante

42009312001 Pince pivotante en D

PMKN4162_

PMKN4163_

PMNN4461_ Batterie lithium-ion standard 1750M1800T

25012022001*

25012022002

25012022003

PIÈCES REMPLAÇABLES

25012022004

Câble d'interface radio pour microphone portable

Câble d'interface USB pour microphone portable

Bloc d'alimentation, mode commutation du

chargeur 110 - 240 V ÉU/AN/JPN/TAIWAN

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

chargeur 110 - 240 V CHINE

40

Description

avec passerelle Bluetooth

avec passerelle Bluetooth

chargeur 110 - 240 V EURO

chargeur 110 - 240 V RU

Tableau 6.1: Pièces Remplaçables

Numéro de

pièce

25012022006

25012022007

25012022008

25012022009

HLN9073_ Pince de fixation de microphone

KT-SB1X-

LANYD3

* Chargeur approuvé UL uniquement lorsque livré avec ce bloc

d'alimentation. (S'applique uniquement à la région de l'Amérique
du Nord)

Bloc d'alimentation, mode commutation du

chargeur 110 - 240 V AUS/NZ

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Bloc d'alimentation, mode commutation du

Description

chargeur 110 - 240 V BRA

chargeur 110 - 240 V ARG

chargeur 110 - 240 V COR

Cordon avec velcro standard

Français canadien

CHAPITRE 7 : INFORMATIONS
JURIDIQUES RELATIVES AUX
LOGICIELS LIBRES

Ce produit Motorola Solutions contient des logiciels libres. Pour obtenir
des renseignements relatifs aux licences, aux attestations, aux avis de
droits d'auteur requis et à d'autres conditions d'utilisation, reportez-vous
à la documentation concernant ce produit Motorola à l'adresse
suivante : https://businessonline.motorolasolutions.com

Rendez-vous à : Centre de ressources > Renseignements sur les

produit > Manuel > Accessoires > Haut-parleur
microphone à distance

.

INFORMATIONS JURIDIQUES RELATIVES AUX

LOGICIELS LIBRES

41

Français canadien

CHAPITRE 8: SOUTIEN ET SERVICE

NE démontez PAS le PMMN4095_, le PMMN4097_, le PMLN6714_ et
le PMLN6716_. Ils ne sont pas réparables. Commandez les pièces de
rechange répertoriées dans la section « PIÈCES REMPLAÇABLES », à
la page 40.

Veuillez contacter le service clientèle de Motorola Solutions, comme
indiqué dans le T ableau 8.1 ci-dessous pour commander ou obtenir une
assistance de dépannage technique.

T abl eau8.1: Numéros de téléphone du service à la clientèle de Motorola So lutions

Régions Numéro de téléphone

Canada et États-Unis 1 800 927-2744.

Amérique latine

Europe

(centre de maintenance et de

réparation)

Asie

(communiquez avec votre distributeur

Motorola pour obtenir de l'assistance)

(5) 257-6700 ou

[phone]

[phone]

1 800 88-0089

SOUTIEN ET SERVICE

42

Français

CHAPITRE 9: GARANTIE

Pour de plus amples renseignements sur la garantie standard,
communiquez avec votre détaillant Motorola Solutions. En vertu de la
garantie de fabrication, le produit est garanti contre tout défaut de
fabrication dans des conditions normales d'utilisation et d'entretien.

REMARQUE : La garantie sera nulle si le client remplace des pièces

autres que les pièces de rechange indiquées.

Tableau 9.1 : Période de garantie

Nom Année

Haut-parleur microphone à distance sans fil

PMMN4095_

Microphone portable avec passerelle Bluetooth

PMMN4097_

Chargeur double PMLN6714_ Un (1) an

Chargeur pour véhicule PMLN6716_ Un (1) an

Batterie pour haut-parleur microphone

à distance sans fil PMNN4461_

Un (1) an

Un (1) an

Un (1) an

Garantie limitée

PRODUITS DE TÉLÉCOMMUNICATIONS MOTOROLA
I. DURÉE ET PROTECTIONS DE LA PRÉSENTE GARANTIE :

À sa discrétion, MOTOROLA SOLUTIONS, INC. (« MOTOROLA »)
réparera sans frais le produit (avec des pièces neuves ou remises à neuf),
le remplacera (par un produit neuf ou remis à neuf) ou remboursera le
prix d'achat du produit durant la période de garantie, à condition que le
produit soit retourné au lieu d'achat conformément aux modalités de la
présente garantie. Les pièces et les cartes remplacées sont garanties
pour le reste de la période de garantie d'origine. Toute pièce remplacée
du produit devient la propriété de MOTOROLA.

Cette garantie limitée expresse est accordée par MOTOROLA à
l'acheteur ou à l'utilisateur final d'origine seulement, et ne peut être ni
transférée ni cédée à un tiers. La présente garantie constitue la garant ie
complète du produit fabriqué par MOT OROLA. M OTOROLA n'assume
aucune obligation ni responsabilité pour un quelconque ajout ou
modification apportés à la présente garantie, à moins d'être en présence
d'un document écrit signé par un cadre supérie ur de MOTOROLA.

Sauf dans le cadre d'une entente distincte conclue entre MOTOROLA
et l'acheteur ou l'utilisateur final d'origine, MOTOROLA ne garantit pas
l'installation, l'entretien, ni la réparation du produit.

MOTOROLA se dégage de toute responsabilité à l'égard de tout
équipement ou accessoire qui n'est pas fourni par MOTOROLA et qui
est branché sur le produit ou utilisé conjointement avec celui-ci, ainsi
qu'à l'égard du fonctionnement du produit utilisé conjointement avec
tout équipement ou accessoire, et tous les équipements de cette nature
sont expressément exclus de la présente garantie. Compte tenu du
caractère unique de chaque système pouvant utiliser le produit,
MOTOROLA se dégage de toute responsabilité à l'égard de la portée,
de la diffusion et du fonctionnement du système.

GARANTIE

43

Français canadien

II. CONDITIONS GÉNÉRALES :

Cette garantie stipule l'étendue complète des responsabilités de
MOTOROLA envers le produit. À la discrétion de MOTOROLA, la
réparation du produit, son remplacement ou le remboursement de son
prix d'achat constituent le seul recours. CETTE GARANTIE
REMPLACE TOUTE AUTRE GARANTIE EXPRESSE. TOUTES LES
GARANTIES IMPLICITES, COMPRENANT, SANS LIMITATION,
LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET
D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA
PÉRIODE DÉFINIE PAR CETTE GARANTIE LIMITÉE. DANS LA
MESURE AUTORISÉE PAR LA LOI, MOTOROLA NE POURRA EN
AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DONT
LA VALEUR DÉPASSE LE PRIX D'ACHAT DU PRODUIT, NI À
L'ÉGARD DES PERTES DE JOUISSANCE, DES PERTES DE TEMPS,
DES DÉRANGEMENTS, DES PERTES COMMERCIALES, DES
PERTES DE PROFIT OU D'ÉCONOMIES, NI RELATIVEMENT À
TOUT AUTRE DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT
RÉSULTANT DE L'UTILISATION OU DE L'INCAPACITÉ D'UTILISER
CE PRODUIT.

III. DROITS PRÉVUS PAR LES LOIS PROVINCIALES :

CERTAINES PROVINCES NE PERMETTENT AUCUNE EXCLUSION
NI LIMITATION QUANT AUX DOMMAGES CONSÉCUTIFS OU
INDIRECTS, NI AUCUNE LIMITE SUR LA DURÉE D'UNE GARANTIE
IMPLICITE, DE SORTE QUE LES LIMITES OU EXCLUSIONS
MENTIONNÉES PLUS HAUT PEUVENT NE PAS S'APPLIQUER
DANS VOTRE CAS.

La présente garantie confère des droits juridiques précis et il est
possible que vous jouissiez d'autres droits, selon votre province de
résidence.

GARANTIE

IV. ENTRETIEN COUVERT PAR LA GARANTIE :

Pour que la réparation soit couverte par la garantie, vous devez fournir
une preuve d'achat (portant la date d'achat et le numéro de série du
Produit). De plus, vous devez livrer ou expédier le Produit, en payant
d'avance les frais de transport et d'assurance, à un centre de service
homologué. Les réparations sous garantie seront effectuées par
MOTOROLA à l'un de ses centres de service homologués. Dans
certains cas, il est plus facile d'obtenir les réparations couvertes par la
garantie en s'adressant d'abord à l'entreprise qui vous a vendu le
produit (c'est-à-dire le détaillant ou votre fournisseur de services de
télécommunication). Vous pouvez également appeler MOTOROLA au
1 800 927-2744 (États-Unis et Canada).

V. EXCLUSIONS DE LA PRÉSENTE GARANTIE

A Utilisation du produit autrement que dans des conditions normales

et habituelles.

B Mauvaise utilisation, accident, négligence ou exposition à des

liquides.

C Pannes ou dommages résultants de tests, modes opératoires,

maintenance, installation, modifications ou réglages inadaptés.

D Un Produit soumis à des modifications, des réparations ou un

démontage non autorisés (y compris, sans s'y limiter, l'ajout au
Produit d'un équipement quelconque non fourni par MOTOROLA)
et qui ont un effet négatif sur le rendement du Produit ou qui nuisent
à l'inspection ou à l'essai normal sous garantie du Produit par

MOTOROLA en cas de réclamation.
E Tout produit dont le numéro de série a été retiré ou rendu illisible.
F Coûts du fret à l'atelier de réparation.

44

Français canadien
