Page 1
AVVERTENZA!
IL PRODOTTO È COSTRUITO
PER OPERARE
ESCLUSIVAMENTE
ALL’INTERNO DI
AUTOVEICOLI ALIMENTATI A
12 VOLT DC.
BETREIBEN SIE DIE ENDSTUFE NUR IN
FAHRZEUGEN MIT 12 VOLT.
WARNING!
USE ONLY IN VEHICLES WITH A 12 VOLT
NEGATIVE GROUND.
AVVERTENZE:
INTERROMPERE IMMEDIATAMENTE L’USO IN CASO
DI PROBLEMI. Diversamente si potrebbero causare danni
alla persona o al prodotto. Per riparazioni, rivolgersi ad un
rivenditore autorizzato MOSCONI.
NON SMONTARE O MODIFICARE. Tale azione potrebbe
causare incidenti, incendi o scosse elettriche. Ogni tipo di
manomissione comporta il decadimento immediato della
garanzia.
I COLLEGAMEN TI E L’INSTALLA ZIONE DEVON O
ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I
collegamenti e l’installazione dell’apparecchio richiedono
conoscenze tecniche ed esperienza particolari. Per ragioni
di sicurezza, contattare sempre un rivenditore autorizzato
per eseguire una corretta installazione del prodotto.
NON INSTALLARE IN LUOGHI ECCESSIVAMENTE
UMIDI O POLVEROSI. Evitare di installare l’apparecchio in
luoghi eccessivamente umidi o polverosi. La presenza di
umidità o polvere all’interno del prodotto potrebbe causare
problemi di funzionamento.
NON INSTALLAR E A CONTATTO D I SUPERF ICI
SENSIBILI AL CALORE. L’amplificatore può raggiungere
una temperatura superiore agli 80°, il contatto con superfici
e materiali sensibili al calore potrebbe causare incendi o
altri danni
NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI
O I CAVI. Nell’effettuare i fori nel telaio per l’installazione,
fare attenzione a non entrare in contatto, danneggiare o
ostruire i tubi, i condotti della benzina, i serbatoio i cavi
elettrici. La non osservanza di queste precauzioni potrebbe
causare incendi.
NON OSTR UIRE I C ANALI DI VEN TILAZI ONE.
Bloccandoli si potrebbe causare un surriscaldamento
interno dell’apparecchio che potrebbe dare luogo a incendi.
UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA
DA 12 V. Un utilizzo diverso da quello indicato potrebbe
causare incendi, scosse elettriche o altri incidenti.
PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE
IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.
Altrimenti potrebbero derivare scosse elettriche o altre
lesioni dovute a cortocircuiti.
ESEGUIRE CORRETTAMENTE I COLLEG AMENTI.
Utilizzare cavi di dimensioni adeguate e rispettare tutte le
polarità, altrimenti potrebbero derivarne incendi o danni al
prodotto.
EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI
CIRCOSTANTI. Effettuare i collegamenti seguendo le
istruzioni in modo che i cavi non interferiscano con la guida.
I cavi o i fili che interferiscono o si impigliano in parti quali lo
sterzo, la leva del cambio, i pedali, ecc. potrebbero essere
pericolosi.
SISTEMARE I CAVI IN MODO CHE NON VENGANO
PIEGATI O COMPRESSI DA PARTI METALLICHE
TAGLIENTI. Per evitare che vengano danneggiati o piegati,
sistemare i cavi e i fili lontano da parti mobili (quali le guide
dei sedili) o da parti taglienti o aguzze. Se i cavi vengono
fatti passare attraverso un foro metallico, utilizzare un
anello di gomma per evitare che l’isolante dei cavi venga
tagliato dal bordo metallico del foro.
PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON
UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA
O DI STERZO. Non utilizzare MAI bulloni o dadi dei sistemi
di frenata e di sterzo (o di qualsiasi altro sistema di
sicurezza), o dei serbatoi per eseguire l’installazione o per i
collegamenti di terra. L’utilizzo di queste parti potrebbe
inibire il controllo del veicolo e causare incendi o altro.
USARE FUSI BILI DI RICAM BIO D I ADEGUATO
AMPERAGGIO. Altrimenti potrebbero derivarne incendi o
scosse elettriche.
UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E
INSTALLARLE IN MODO CORRETTO. Assicurarsi di
utilizzare accessori specifici in dotazione.
NON EFFETTU ARE ALCUNA OPERAZI ONE CHE
POSSA DISTOGLIERE L’ATTENZIONE DALLA GUIDA
DEL VEICOLO. Qualsiasi operazione che necessita di
attenzione prolungata deve essere effettuata solo dopo il
completo arresto del veicolo. Arrestare sempre il veicolo in
un luogo sicuro prima di effettuare queste operazioni. In
caso contrario si potrebbero causare incidenti.
TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA
DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA.
Livelli eccessivi di volume, in grado di coprire suoni quali le
sirene dei mezzi di soccorso o segnali stradali di attenzione
(ad esempio, passaggi a livello, ecc.) possono essere
pericolosi e provocare incidenti. Inoltre, l’ascolto di audio
ad alto volume in auto può provocare danni all’udito.
WARNUNG!
Power supply voltage
DC-DC converter typology
Output power RMS @ 4 Ohm
Output power RMS @ 2 Ohm
Low level + High level input sensitivity range
Onboard crossover filter configuration
Subsonic filter (always in)
GENERAL PRECAUTIONS
AVVERTENZA!
PRIMA DI QUALSIASI INTERVENTO DI I
NSTALLAZIONE, MANUTENZIONE E R
IMOZIONE, SCOLLEGARE I MORSETTI
DI ALIMENTAZIONE DALLA BATTERIA.
WARNUNG!
KLEMMEN SIE DIE BATTERIE VOR DEM
EINBAU, DER WARTUNG ODER DEM
AUSBAU AB.
WARNING!
DISCONNECT THE BATTERY LEADS BEFORE INSTALLATION,
MAINTENANCE OR REMOVAL.
10 ~ 90%
ACHTUNG! WARNHINWEISE:
STELLEN SIE DEN GEBRAUCH IM FALLE EINER
STÖRUNG EIN. Die Nichteinhaltung kann zu einem
Schaden an dem Produkt führen. Für eine Reparatur
wenden Sie sich bitte an einen autorisierten
MOSCONI Fachhändler.
ZERLEGEN ODER MODIFIZIEREN SIE DAS PRODUKT
NICHT: Dies könnte zu Unfällen, Feuer oder elektrischen
Schocks führen. Jeglicher Umbau oder Modifikation des
Produkts hebt sämtliche Garantieansprüche sofort auf.
DER EINBA U SOWIE DIE V ERKABELU NG DES
PR OD UKT S S OL LTE VO N Q UAL IF IZI ER TEM
PERSONA L AUSGEFÜHRT WERDEN . Be sonderes
technisches Wissen und Erfahrung ist für den Einbau und
die Verkabelung dieses Produkts von Nöten. Um die
Sicherheit zu wahren, kontaktieren Sie immer einen
autorisierten Händler, der dieses Produkt fachgerecht
einbaut.
NICHT AN FEUCHTEN ODER STAUBIGEN PLÄTZEN
EINBAUEN. Vermeiden Sie den Einbau des Produkts
innerhalb übermäßig feuchten oder staubigen Orten. Das
eindringen von Feuchtigkeit oder Staub kann zu einem
Ausfall führen.
NICHT IN DER NÄHE VON HITZEEMPFINDLICHEN
FLÄCHEN EINBAUEN. Die Endstufe kann Temperaturen
bis zu 80ˆC er reic hen und der Kon takt mit
hitzeempfindlichen Bereichen birgt eine Brandgefahr und
kann zu Schäden führen.
KEINE LEITUNGEN UND KABEL WÄHREND DES
BOHRENS VON LÖCHERN BESCHÄDIGEN. Wenn Sie
Löc her bohr en, v erm eiden Sie Besc hädigu ngen.
Be sond ers de n Ko ntak t m it: Le itu ngen , d er
Kraftstoffleitung, dem Tank und elektrischen Kabeln. Die
Unterlassung dieser Vorsichtsmaßnahmen führt zu einer
Feuergefahr.
BLOCKIEREN SIE KEINE ENTLÜFTUNGS ÖFFNUNGEN
ODER HITZESENKENDE ELEMENTE. Das Blockieren
von Öffnungen oder hitzesenkenden Elementen kann die
Temperaturen innerhalb des Verstärkers erhöhen. Dies
kann zu Feuer führen.
BENUTZEN SIE DIESES PRODUKT AUSSCHLIEßLICH
IN FAHRZEUGEN MIT 12V STROMVERSORGUNG. Die
Benutzung des Produkts bei anderer Stromstärke als 12V
kann zu Feuer, elektrischen Schocks oder Unfällen führen.
KLEMMEN SIE DIE NEGATIVE BATTERIELEITUNG VOR
DEM ANSCHLUSS DES GERÄTS AB. Die Nichterfüllung
kann elektrische Schocks oder andere Beschädigungen
aufgrund eines Kurzschlusses hervorrufen.
STELLEN SIE SACHGEMÄßE VERKABELUNG SICHER.
Um Feuer und Schaden am Produkt zu vermeiden,
verwenden Sie passend starke Kabel und achten Sie auf
Polarität der Anschlüsse.
VERMEIDEN SIE EIN DURCHEINANDER VON KABELN
MIT FAHRZEUGTEILEN. Stellen Sie sa chgemäße
Verkabelung laut Bedienungsanleitung sicher, so dass die
Kabel den eigentlichen Betrieb eines Fahrzeugs nicht
behindern. Kabel, die sich mit Lenkelementen, dem
Schalthebel, Pedalen etc. verwickeln können gefährlich
sein.
LEGEN SIE DIE KABEL SO AUS, DASS SIE NICHT
GE KR ÜM MT SIN D O DE R V ON S CH ARF EN
METALLISCHEN KANTEN EINGEDRÜCKT WERDEN.
Um eine Beschädigung und eine Krümmung der Kabel zu
vermeiden, verlegen Sie die Kabel weit entfernt von
beweglichen Teilen (wie Sitzschienen) und von scharfen
und spitzigen Fahrzeugteilen. Falls die Kabel durch ein
Loch des Metalls gelegt werden, benutzen Sie einen
Gummiring, um zu gewährleisten, dass die Kabelisolation
nicht von einer scharfen Kante aufgeschnitten wird.
F Ü R E IN EN M AS SE AN SC HL US S N IE MA LS
SCHRAUBEN VERWENDEN, DIE ZUM LENK- ODER
BREMSSYSTEM GEHÖREN. NIEMALS Schrauben des
L en k- o d e r Br e ms sy s te ms ( o de r a nd er e r
Sicherheitssysteme) oder des Tanks verwenden, um einen
Masseanschluss herzustellen. Der Gebrauch einer dieser
Teile kann die Fähig keit, das A uto zu steuern,
beeinträchtigen und Unfälle, Feuer oder anderen Schaden
hervorrufen.
NUTZEN SIE GERÄTESCHUTZSICHERUNGEN MIT
HI NRE ICH END ER AM PER E B ELAS TBA RKE IT.
Andererseits können Feuer und elektrische Schocks
auftreten.
BENUTZEN SIE EINWANDFREIE ZUBEHÖRTEILE UND
BEFOLGEN SIE DIE INSTALLATIONSANLEITUNG.
Be nutz en Sie au ssch ließ lic h vo rsc hrif tsmä ßig e
Zubehörteile. Der Gebrauch anderer Komponenten kann
das Produkt beschädigen oder zu einem unsachgemäßen
Einbau führen. Komponenten könnten nicht sicher
verkabelt sein und ein e Feh lfunktion oder Gefahr
darstellen.
GEBRAUCHEN SIE DAS PRODUKT NICHT SO, DASS
IHRE AUFMERKSAMKEIT VOM FAHREN ABGELENKT
IST. Jede Handlung, die kontinuierliche Aufmerksamkeit
verlangt, muss im stehenden Zustand des Fahrzeugs
vollzogen werden. Beim Ausführen solcher Handlungen
stoppen sie das Fahrzeug immer in einer sicheren Zone.
Nichteinhaltung kann Unfälle verursachen.
HALTEN SIE DIE LAUTSTÄRKE AUF EINEM SOLCHEN
LEVEL, DER IHNEN ERLAUBT, EXTERNE GERÄUSCHE
WÄHREND DES FAHRENS ZU HÖREN. Überhöhte
Lautstärkepegel, welche die Sirene von Notfallfahrzeugen,
das Geräusch von Eisenbahnen etc. übertönen, können
gefährlich sein und Unfälle verursachen. Außerdem kann
das sehr laute Musikhören innerhalb eines Fahrzeugs das
Gehör schädigen.
TECHNICAL SPECIFICATIONS
10 - 16V
Unregulated – Push Pull
Weight
1 x 40A
>75%
1 x 500W
1 x 750W
0.3÷20V
OFF - LP (12dB/Oct)
45 - 310Hz
13Hz (12dB/Oct)
HL/LL - High Level / Low Level selectable input
Autosense power-on with High Level input (with BTL source)
Controllo remoto RTC (Opzionale)
150x115x46mm
1Kg
Black and Silver brushed
External fuse
Overall efficiency
LP Filter range
Special features
Dimensions
Finishing
-20 ~ 70°C
WARNING! CAUTION:
IN CASE OF TROUBLE IMMEDIATELY DISCONTINUE
USE. Failure to comply may cause injury or damage the
product . For r epair plea se contact an aut horized
MOSCONI dealer.
DO NOT DISASSEMBLE OR MODIFY THE PRODUCT:
This action may result in accidents, fire or electric shock.
Any alteration or modification to the product immediately
voids any expressed or implied warranty.
THE INSTALLATION AND CONNECTION OF THE
PRODUCT SHOULD BE PERFORMED BY QUALIFIED
PERSONNEL. The installation and connection of the
product require spec ific technic al background and
experience. . For safety reasons, always contact an
authorized dealer to install the product in a correct way.
DO NOT INSTALL IN AREAS PARTICULARY HUMID OR
DUSTY. Avoid installing the product in areas excessively
humid or dusty. Presence of humidity or dust inside the
product can cause malfunction.
DO NOT INSTALL NEX T TO HEAT S ENSI TIVE
SURFACES. The amplifier may reach temperatures in
excess of 80°C (176°F) and contact with heat sensitive
surfaces may cause a fire hazard and damage to the
surface.
WHILE DRILLING HOLES, DO NOT DAMAGE TUBING
AND CABLES. While drilling holes in your vehicle during
installation, pay close attention to avoid damaging,
blocking or contact with: tubing, the fuel lines, the fuel tank
and electrical cables. Failure to follow these precautions
will pose a fire hazard and damages.
DO NOT OBSTRUCT VENTS OR HEAT SINKING
PANELS. Blocking vents or heat sinking panels may cause
increased temperatures inside the amplifier. This may
cause a fire hazard.
USE THIS PRODUCT EXCLUSIVELY IN VEHICLES WITH
12V POWER. Using the product with electrical power other
than 12V may cause fires, electric shock or other accidents.
DISCONNECT THE NEGATIVE (GROUND) BATTERY
LEAD BEFORE CONNECTING THE PRODUCT. Failure to
do so may cause electric shock or other damage and injury
due to short circuit.
ENSURE PROPER CONNECTIONS. To avoid fire hazard
and damage to the product, use cables of proper gauge and
pay close attention to the polarity of the connections.
AVOID TANGLING THE CABLES TO VEHICLE PARTS.
Make proper connections by following the instructions so
that the cables do not interfere with proper vehicle
operation. Cables that tangle with steering components,
gear lever, brake pedals, etc may be dangerous.
LAY OUT THE CABLES TO ENSURE THAT THEY ARE
NOT BENT OR COMPRESSED BY SHARP METAL
EDGES. To avoid damaging or bending the cables, lay out
the cables far from moving parts (such as the seat rails) and
from sharp or pointy vehicle parts. If the cables are to pass
through a hole in a metal sheet, use a rubber ring to ensure
that the cable insulation won't be cut by any sharp edge.
TO ESTABLISH A GROUND CONNECTION DO NOT USE
BOLTS THAT BELONG TO THE STEERING OR BRAKING
SYSTEM. NEVER use bolts from the steering or braking
system (or any other safety system) or the fuel tank to
establish a ground connection. Using any of these parts
may impair your ability to control the vehicle and cause
accidents, fire or other damage.
USE FUSES WITH ADEQUATE AMP RATING. Otherwise
there may be fires or electric shock.
USE THE CORREC T A CCESS ORY PARTS A ND
FOLLOW THE INSTALLATION INSTRUCTIONS. Be sure
to use only specified accessory parts. Using other
components may damage the product or result in improper
installation. Components may not be connected securely
and cause malfunction or danger.
DO NOT OPERATE THE PRODUCT IN WAYS THAT MAY
DISTRACT YOUR ATTENTION FROM DRIVING. Any
operation that requires continued attention must be done
when the vehicle is at full stop. Always stop the vehicle in a
safe area when performing such operations. Failure to do
so may cause accidents.
MAINTAIN THE VOLUME AT LEVELS THAT ALLOW
EXTERNAL NOISES TO BE AUDIBLE WHILE DRIVING.
Excessive volume levels, capable of blocking the sound of
emergency vehicles, rail crossings, etc, may be dangerous
and cause accidents. Furthermore, listening to audio at
high volume inside a vehicle may cause damage to your
hearing.

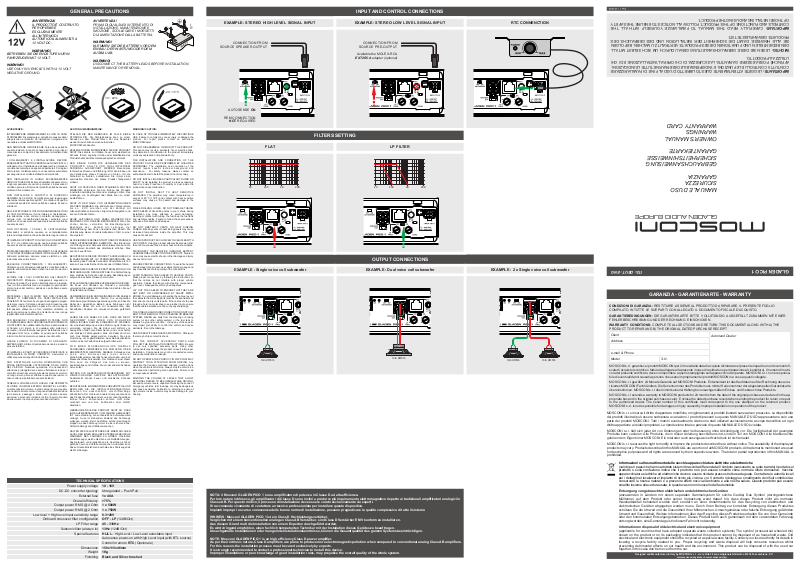

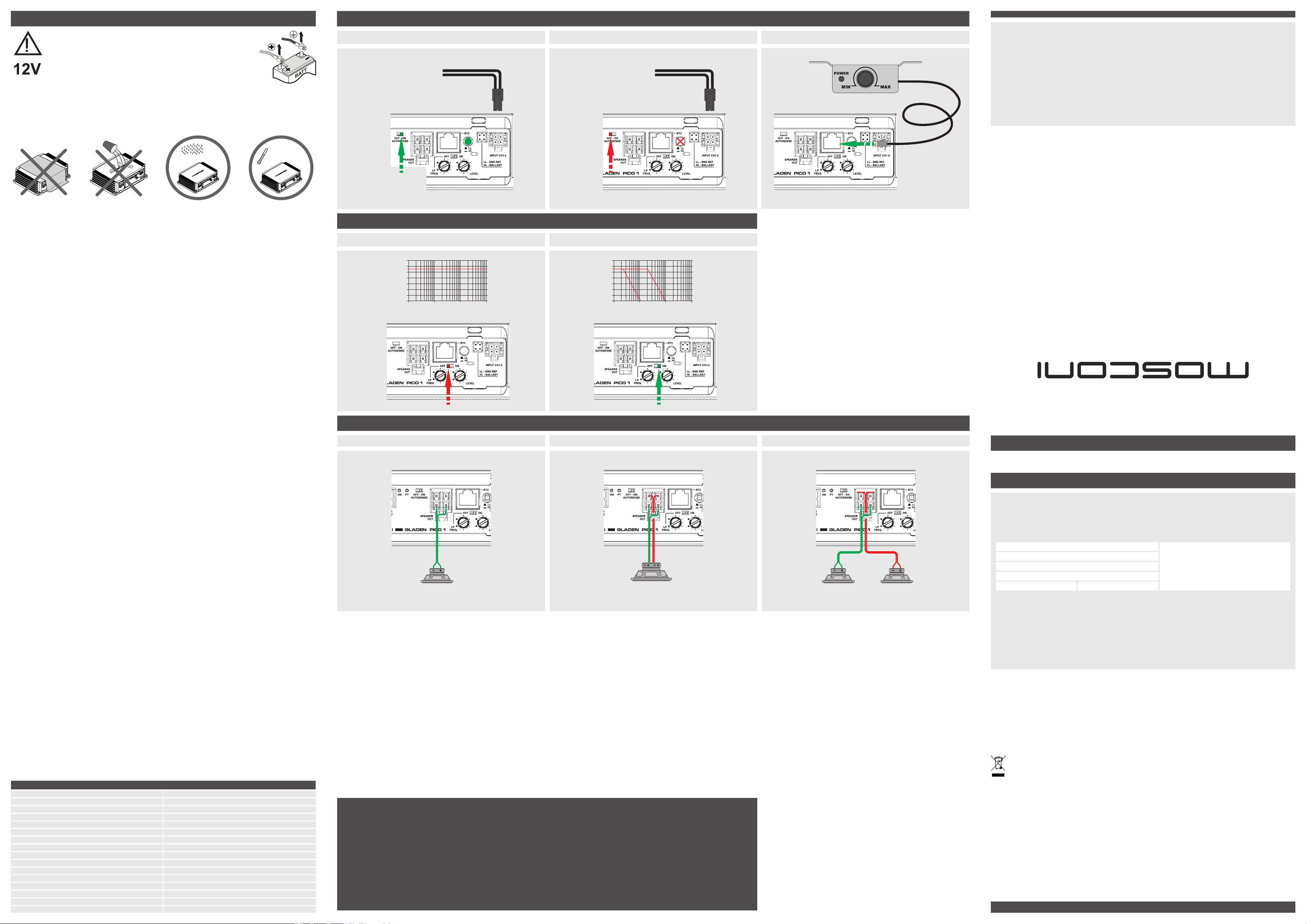

INPUT AND CONTROL CONNECTIONS
EXAMPLE: STEREO HIGH LEVEL SIGNAL INPUT
CONNECTION FROM
SOURCE SPEAKER OUTPUT
AUTOSENSE ON
REM CONNECTION
NOT REQUIRED
EXAMPLE: STEREO LOW LEVEL SIGNAL INPUT
CONNECTION FROM
SOURCE PRE-OUTPUT
Available the MOLEX-RCA
EXT2RCA adapter (optional)
FILTERS SETTING
FLAT
20 200 2K 20K
20 200 2K 20K
LP FILTER
OUTPUT CONNECTIONS
EXAMPLE : Single voice coil subwoofer
min 2Ohm
NOTA: il Mosconi GLADEN PICO 1 è una amplificatore di potenza in Classe D ad alta efficienza.
Per loro natura intrinseca, gli amplificatori di Classe D sono inclini a produrre più inquinamento elettromagnetico rispetto ai tradizionali amplificatori analogici in
Classe AB. Per questo motivo, il processo di installazione deve essere curato esclusivamente da esperti.
Si raccomanda vivamente di contattare un tecnico professionista per installare questo dispositivo.
Impianti impropri o scarsa conoscenza delle buone norme di installazione, possono pregiudicare la qualità complessiva di tutto il sistema
HINWEIS: Mosconi GLADEN PICO 1 ist ein Class D Hochleistungsvertärker.
Verglichen mit einem konventionellen analogen Class AB Verstärker, sind Class D Verstärker EMV konform zu installieren.
Aus diesem Grund muß die Installation von einem Experten durchgeführt werden.
Es wird dringend empfohlen, einen fachlich kompetenten Techniker mit der Installation dieses Gerätes zu beauftragen.
Unsachgemäße Installationen oder mangelnde Installationskenntnisse, können die Gesamtqualität des ganzen Systems beeinträchtigen.
NOTE: Mosconi GLADEN PICO 1 is an high efficiency Class D power amplifier.
As per their intrinsic nature, Class D amplifiers are prone to produce more electromagnetic pollution when compared to conventional analog Class AB amplifiers.
For this reason, the installation process must be cared exclusively by experts.
It is strongly recommended to contact a professional technician to install this device.
Improper installations or poor knowledge of good installation rules, may prejudice the overall quality of the whole system.
EXAMPLE : Dual voice coil subwoofer EXAMPLE : 2 x Single voice coil subwoofer
min 4Ohm
RTC CONNENCTION
min 4Ohm
min 4Ohm
Rev. 1.1 2020/03
OF THOSE INSTALLING AND USING THE PRODUCT.
CONTROLS AND FUNCTIONS OF THIS PRODUCT. FOLLOW ALL NOTICES TO ENSURE THE SAFETY
IMPORTANT: CAREFULLY READ THIS MANUAL TO FAMILIARIZE YOURSELF WITH ALL THE
PRODUKTS GEWÄHRLEISTET IST.
SIE ALLE HINWEISE, DAMIT DIE SICHERHEIT DER INSTALLATION UND DES GEBRAUCHS DES
DEN BEDIENTEILEN UND FUNKTIONEN DIESES PRODUKTS VERTRAUT ZU MACHEN. BEFOLGEN
WICHTIG: LESEN SIE DIESE GEBRAUCHSANLEITUNG GENAU DURCH, UM SICH SELBST MIT ALL
UTILIZZA IL PRODOTTO.
AFFINCHÉ POSSA ESSERE GARANTITA LA SICUREZZA DI CHI OPERA L’INSTALLAZIONE E DI CHI
CON TUTTI I CONTROLLI E LE FUNZIONI. E’ INDISPENSABILE OSSERVARNE TUTTE LE INDICAZIONI,
IMPORTANTE: LEGGETE ATTENTAMENTE QUESTO LIBRETTO D’USO AL FINE DI FAMILIARIZZARE
WARRANTY CARD
WARNINGS
OWNER’S MANUAL
GARANTIEKARTE
SICHERHEITSHINWEISSE
GEBRAUCHSANWEISUNG
GARANZIA
SICUREZZA
MANUALE D’USO
GLADEN AUDIO EUROPE
ITA - DEUT - ENG
GARANZIA - GARANTIEKARTE - WARRANTY
CONDIZIONI DI GARANZIA: RESTITUIRE, ASSIEME AL PRODOTTO DA RIPARARE, IL PRESENTE FOGLIO
COMPILATO IN TUTTE LE SUE PARTI CON ALLEGATO IL DOCUMENTO FISCALE D’ACQUISTO.
GARANTIEBEDINGUNGEN: DIE GARANTIEKARTE BITTE VOLLSTÄNDIG AUSGEFÜLLT ZUSAMMEN MIT EINER
FEHLERBESCHREIBUNG UND DER RECHNUNG EINSCHICKEN.
WARRANTY CONDITIONS: COMPLETE ALL SECTIONS AND RETURN THIS DOCUMENT ALONG WITH A) THE
PRODUCT TO REPAIR AND B) THE ORIGINAL DATED PURCHASE RECEIPT
Client
Address
e-mail & Phone
Model
MOSCONI s.r.l. garantisce i prodotti MOSCONI per 24 mesi dalla data di acquisto dichiarata nel presente riquadro e nel documento fiscale di acquisto (scontrino o fattura da allegare alla presente in caso di restituzione per riparazione al rivenditore). Il numero di matricola del presente certificato, deve corrispondere a quello stampigliato sull’apparecchio da riparare. MOSCONI s.r.l. non è responsabile di eventuali danni causati a persone che usano impropriamente i prodotti MOSCONl o a cose a questi collegate.
MOSCONI s.r.l. gewährt 24 Monate Garantie auf MOSCONI Produkte. Entscheident ist das Kaufdatum auf der Rechnung des autorisierten MOSCONI Fachhändlers. Die Seriennummer des Produkts muss mit der Seriennummer der abgestempelten Garantiekarte
übereinstimmen. MOSCONI s.r.l. übernimmt keinerlei Haftung bei unsachgemäßem Einbau und Gebrauch des Produkts.
MOSCONI s.r.l. extends a warranty to MOSCONI products for 24 months from the date of the original purchase as declared in the appropriate box and in the original purchase receipt. Enclose the dated purchase receipt when sending the product for return or repair
to the authorized dealer. The serial number of this certificate must correspond to the one stamped on the returned product.
MOSCONI s.r.l. is not responsible for damages or injury caused by improper installation or operation of the product.
MOSCONI s.r.l. si riserva il diritto di apportare modifiche o miglioramenti ai prodotti illustrati senza alcun preavviso. La disponibilità
dei prodotti illustrati può essere sottoposta a variazioni. I prodotti presenti su questo MANUALE D’USO rappresentano solo una
parte dei prodotti MOSCONI. Tutti i marchi eventualmente citati sono stati utilizzati esclusivamente a scopo descrittivo ed ogni
diritto appartiene ai relativi proprietari. La riproduzione totale o parziale di questo MANUALE D’USO è vietata.
MOSCONI s.r.l. hält sich jeder Art von Änderungen oder Verbesserung ohne Ankündigung vor. Die Verfügbarkeit der gezeigten
Produkte kann variieren. Alle Produkte, die in dieser Anleitung beschieben sind, sind ein Teil von MOSCONI. Alle Markenrechte
gehören dem Eigentümer MOSCONI. Ein total oder auch auszugsweiser Nachdruck ist nicht erlaubt.
MOSCONI s.r.l. reserves the right to modify or improve the products described here without notice. The availability of the displayed
products may vary. Products described in this MANUAL are a portion of all MOSCONI products. All trademarks mentioned are used
for descriptive purposes and all rights are reserved by their respective owners. The total or partial reproduction of this MANUAL is
prohibited.
Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche
(valido per i paesi che hanno adottato sistemi di raccolta differenziata) Il simbolo (cassonetto su ruote barrato) riportato sul
prodotto o sulla confezione indica che il prodotto non può essere smaltito come normale rifiuto domestico. Vecchie
apparecchiature elettriche ed elettroniche devono essere riciclate presso strutture adeguate. Contattare le autorità locali
per i dettagli nel localizzare l’impianto di riciclo più vicino a voi. Il corretto riciclaggio e smaltimento dei rifiuti contribuirà a
conservare le risorse naturali e a prevenire effetti nocivi all’ambiente e alla nostra salute. Questo prodotto può essere
smaltito insieme alla vettura usata, in questo caso non rimuoverlo dall’automobile.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten
(anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene
Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden
Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde
oder den kommunalen Entsorgungsbetrieben. Dieses Produkt kann auch gemeinsam mit dem verwendeten Fahrzeug
entsorgt werden, eine Demontage ist in diesem Fall nicht notwendig.
Information on disposal of old electrical and electronic equipment
(applicable for countries that have adopted separate waste collection systems) The symbol (crossed-out wheeled bin)
shown on the product or on its packaging indicates that this product cannot be disposed of as household waste. Old
electrical and electronic equipment should be recycled at a special waste facility. Contact your local authority for details in
locating a recycle facility nearest to you. Proper recycling and waste disposal will help conserve resources whilst
preventing detrimental effects on our health and the environment. This product can be disposed of with the used car
together, in this case don't remove it from the car.
Designed and Manufactured in Italy by MOSCONI s.r.l. - via la Villa 28 zona artigianale Ghilardino 61034 Fossombrone, PU
S.N.
www.mosconi-system.it - www.mosconi.org
Autorized Dealer
GLADEN PICO 1
Page 2
AVVERTENZA!
IL PRODOTTO È COSTRUITO
PER OPERARE
ESCLUSIVAMENTE
ALL’INTERNO DI AUTOVEICOLI
ALIMENTATI A 12 VOLT DC.
WARNUNG!
ENDSTUFE NUR IN FAHRZEUGEN MIT 12
VOLT.
WARNING!
USE ONLY IN VEHICLES WITH A 12 VOLT
NEGATIVE GROUND.
BETREIBEN SIE DIE
AVVERTENZA!
PRIMA DI QUALSIASI INTERVENTO D
I MONTAGGIO, MANUTENZIONE E
SMONTAGGIO, SCOLLEGARE I
MORSETTI DI ALIMENTAZIONE
DALLA BATTERIA.
WARNUNG!
KLEMMEN SIE DIE BATTERIE VOR
DEM EINBAU, DER WARTUNG ODER
DEM AUSBAU AB.
WARNING!
DISCONNECT THE BATTERY LEADS BEFORE
INSTALLATION, MAINTENANCE OR REMOVAL.
ATTENZIONE!
Usare cavi di alimentazione di sezione
adeguata alla corrente che vi transita ed
alla lunghezza del collegamento. La
tabella qui riportata indica la sezione
minima da utilizzare per operare in
sicurezza.
E’ buona regola usare sempre cavi di
sezione più grande possibile.
ACHTUNG!
Benutzen Sie Stromkabel mit einer Dicke,
die der momentanen Beanspruchung und
der länge des Kabels entspricht. Die
Tabelle in dieser Anleitung geben die
minimale Dicke für einen sicheren Gebrauch an.
Sofern möglich, immer die größte vorhandene Dicke
verwenden.
ATTENTION!
Use power cables with a gauge that is appropriate to the current load and to the length of the cable. The table in this
manual indicates the minimum gauge for safe use. Whenever possible, use the largest gauge available.
0-20
20-35
35-50
50-65
65-85
CURRENT (A)
85-105
105-125
125-150
14/2 12/4
12/4 10/6
10/6
8/9 8/9
6/14
6/14
2/34 2/34 2/34
0-1.2 1.2-2.1 2.1-3.1 3.1-4.0 4.0-4.9 4.9-5.8 5.8-6.7
MIN. SECTION (AWG/mm )
10/6 10/612/4 8/9 8/9 8/9
8/9 8/9
8/9 8/9
6/14
4/21
6/14
4/21
4/21
6/14
4/21
2/34 2/34
4/214/214/21
2/34 2/34
2/34
LENGTH (m.)
6/14
6/146/14
4/21 4/21 4/21
2/34 2/34 2/34
0/54 0/54
2
6/14 6/14
4/21 4/21
2/34 2/34
0/54
0/54 0/54
0/54
6.7-8.5
CONTROLLO REMOTO (opzionale)
Collegare il terminale del controllo remoto al connettore dell’amplificatore
PEGELFERNBEDIENUNG:
Verbinden Sie die Leitung der Pegelfernbedienung mit dieser Buchse
REMOTE CONTROL (optional)
Connect the remote control terminal to this connector
4/21
4/21
2/34
0/54
0/54
INPUT
SENSIBILITÀ
Regolare la sensibilità d’ingresso dell’amplificatore perché si adatti al livello del segnale generato dalla sorgente.
Consultare il manuale di uso della sorgente
LAUTSTÄRKE
Drehen Sie am „VOLT“ Regler um den Verstärker Ihrem Radio/Prozessor bzgl. der Lautstärke anzupassen
SENSITIVITY
Adjust the sensitivity of the amplifier to the input signal to adapt to the level of the audio source.
Consult the manual of the audio source.
BASSO/ALTO LIVELLO
Agire sul deviatore per selezionare tra basso o alto livello di ingresso
LOW / HIGH LEVEL
Nutzen Sie den Schalter um die Eingangspegel auf Low Level oder High Level zu schalten.
LOW / HIGH LEVEL
Use the switche to select between low or high input levels
REFERENCE
Ingresso basso livello - Inserire i jumper solo se necessario riferire a massa i singoli canali d’ingresso analogici
(solitamente con sorgenti diverse dall'autoradio, tipo lettori MP3, ecc.. )
Ingresso alto livello - è necessario inserire i jumper (carico virtuale sugli ingressi analogici)
REFERENZ
Low level Eingang - Benutzen Sie eine Steckbrücke um eine Masseverbindung des jeweiligen Kanals herzustellen
High level Eingang - Benutzen Sie eine Steckbrücke um einen Lastwiderstand auf den jeweiligen Kanal zu schalten
REFERENCE
Low level input - Insert the jumpers only if necessary refer to ground the individual analog input channels (usually with
sources other than the car radio, such as MP3 players, etc. ..)
High level input - jumpers must be inserted (virtual load on analog inputs)
Agire sul deviatore AUTOSENSE per attivare o disattivare l’autoaccensione
AUTOACCENSIONE
(Autoaccensione disponibile solo con segnale in ingresso ad alto livello e uscita BTL dalla sorgente)
AUTOMATISCH EINSCHALTEN
Benutzen Sie den AUTOSENSE Schalter zum aktivieren oder deaktivieren der automatischen Einschaltung
(Automatische Einschaltung setzt eine Quelle mit BTL-Endstufe und High Level Betrieb voraus)
AUTO POWER-ON
Use the AUTOSENSE switch to activate or deactivate auto Power-on
(Auto Power-on only available with high-level input signal and BTL output from the source)
SIGNAL LIGHTS
SPIA DI SEGNALAZIONE
VERDE: l'amplificatore è in funzione.
Possibili cause in assenza di suono :
1) Il sistema di altoparlanti non è ben collegato o è danneggiato.
2) I cavi di segnale provenienti dalla sorgente sono scollegati o danneggiati.
3) Il segnale proveniente dalla sorgente è assente o inadeguato.
Rimedio:
1) Verificare/ripristinare i collegamenti e/o sostituire gli altoparlanti danneggiati.
2) Verificare/ripristinare i collegamenti provenienti dalla sorgente.
3) Regolare adeguatamente la sorgente seguendo le istruzioni fornite dal costruttore.
ROSSO: l'amplificatore è in protezione.
Possibili cause:
1) La temperatura dell’amplificatore ha raggiunto la soglia di sicurezza. (autoripristinante)
2) È stata rilevata corrente continua sugli altoparlanti. (non autoripristinante)
Rimedio:
1) Attendere che la temperatura diminuisca.
2) Spegnere e riaccendere l’amplificatore. Se il problema persiste, contattare il servizio di assistenza tecnica.
LED
GRUN: der Verstärker ist in Betrieb
Mögliche Gründe wenn kein Ton hörbar ist:
1) Das Lautsprechersystem ist nicht vorschriftsmäßig verbunden oder ist beschädigt
2) Die Signalkabel des Radios sind nicht sachgemäß verbunden oder beschädigt
3) Das Signal des Radios ist nicht vorhanden oder unzureichend
Abhilfe:
1) Überprüfen /erneuern Sie die Verkabelung und/oder ersetzen sie beschädigte Lautsprecher
2) Überprüfen /erneuern Sie die Verkabelung des Radios
3) Passen sie das Radio sachgemäß mit Hilfe der Herstellerempfehlung an
ROT: der Verstärker ist im Sicherheitsmodus.
Mögliche Gründe:
1) Die Temperatur hat die maximal zulässige Grenze erreicht (selbstlöschend)
2) Gleichspannung am Lautsprecherausgang wurde erkannt (nicht selbstlöschend)
Abhilfe:
1) Warten Sie, bis die Temperatur sinkt
2) Schalten Sie den Verstärker aus und wieder ein. Wenn das Problem weiterhin besteht wenden Sie sich bitte an
den Service.
INDICATION LIGHT
GREEN: the amplifier is in operation
Possible causes for lack of sound:
1) The loudspeaker system is not connected properly or is damaged
2) The signal cables from the audio source are not properly connected or damaged
3) The signal from the audio source is absent or inadequate
Remedy
1) Verify/restore the connection and/or replace the damaged loudspeakers
2) Verify/restore the connection from the audio source
3) Properly adjust the audio source following the manufacturer's recommendations
RED: the amplifier is in protected mode.
Possible causes:
1) The temperature has reached the safety threshold. (self-resetting)
2) Direct current has been detected on the speakers. (not self-resetting)
Remedy:
1) Wait for the temperature to decrease
2) Switch the amplifier off and on again. If the problem remains, please contact the technical support service.
FUSIBILE
Procedere alla sostituzione del fusibile
assicurandosi che la sorgente sia spenta
e la batteria scollegata.
Togliere il fusibile bruciato e sostituirlo con
uno dello stesso tipo e di pari portata
(stessa corrente massima).
SICHERUNG
Vor dem Austausch der Sicherung muss
das Radio abgeschaltet und die Batterie
abgeklemmt werden.
Entfernen Sie die durchgebrannte
Sicherung und ersetzen Sie diese mit dem
gleichen Modell und der gleichen
Belastbarkeit.
FUSE
Before replacing the fuse, power off the
audio source and then disconnect the
battery.
Remove the blown fuse and replace it with
the same model and rating (same maximum
amp)

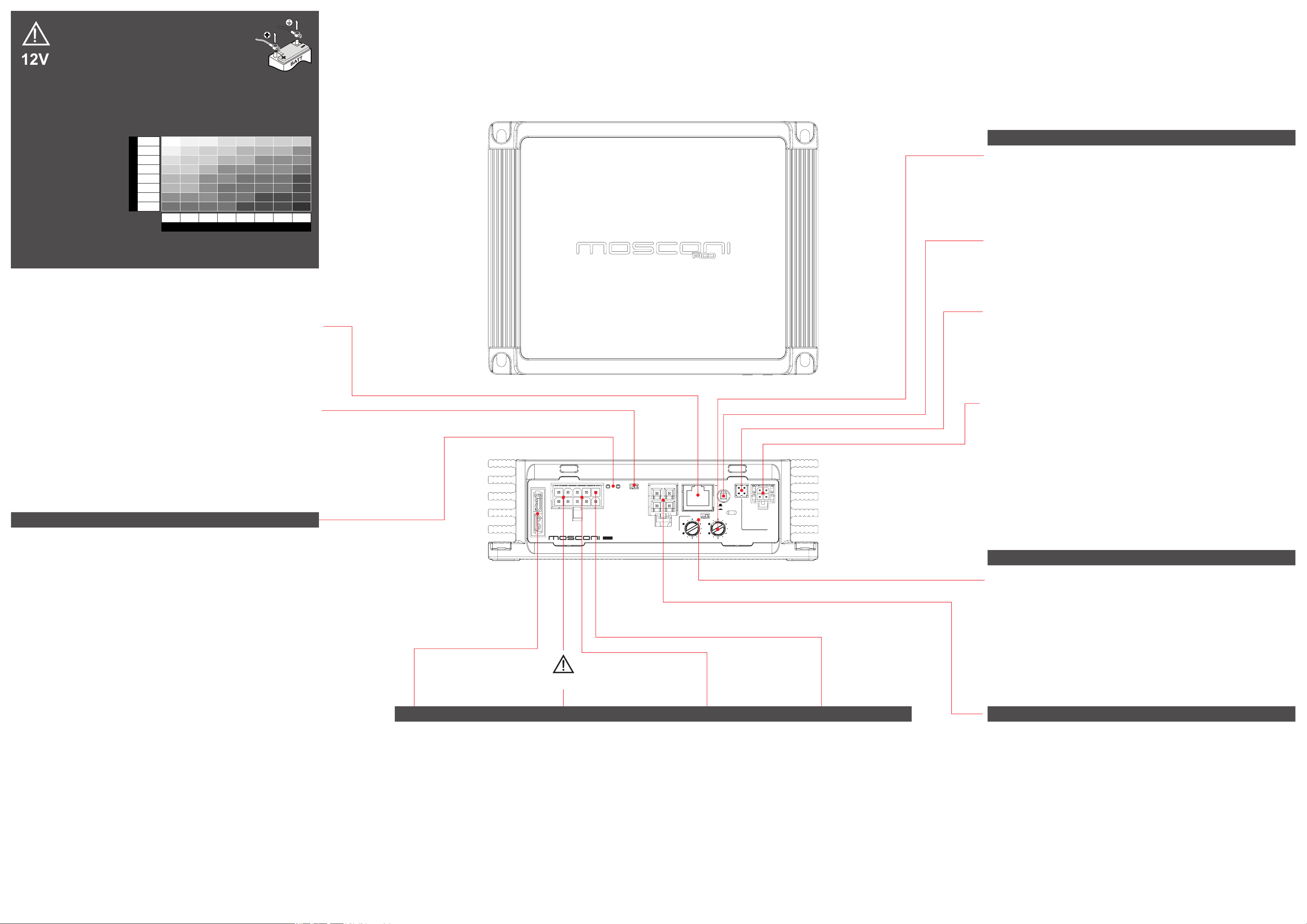

FUSE
PT
ON
OFF - ON
AUTOSENSE
POWER
SUPPLY
SPEAKER
GLADEN PICO 1
12V
POWER SUPPLY
POSITIVO DI ALIMENTAZIONE
Collegare saldamente il cavo al polo
Positivo della batteria utilizzando un cavo il
più corto possibile e opportunamente
terminato.
Si consiglia l’utilizzo di un fusibile esterno il
più vicino possibile alla batteria
12V (PLUS) ANSCHLUSS
Verbinden Sie den Plusanschluss der
Endstufe mit dem Pluspol der
Fahrzeugbatterie. Verwenden Sie hierfür ein
möglichst kurzes Kabel mit ausreichendem
Querschnitt. Achtung! Benützen Sie
unbedingt eine externe Sicherung (optional)
mit ausreichender Kapazität (entsprechend
dem Kabelquerschnitt) und befestigen Sie
diese so nah wie möglich am Pluspol der
Fahrzeugbatterie.
POSITIVE POWER CONNECTION
Securely Connect the wire to the positive
lead of the battery. Use the shortest
possible cable with the proper terminal. We
recommend using an external fuse as close
as possible to the battery.
RTC
LL
HL
LEVEL
OUT
LP
FREQ
OFF ON
NEGATIVO DI ALIMENTAZIONE
Collegare saldamente il cavo ad un punto
metallico della vettura ripulito da residui,
utilizzando un cavo il più corto possibile e
opportunamente terminato.
MASSE (MINUS) ANSCHLUSS
Verbinden Sie den Minusanschluss der
Endstufe mit der Fahrzeugkarosserie.
Darauf achten dass die Kontaktfläche
sauber, trocken und unlackiert ist! Benützen
Sie möglichst ein kurzes Verbindungskabel
NEGATIVE POWER CONNETION
Securely connect the wire to a metallic part
of the frame or chassis of the vehicle. Strip
the paint and debris, and use the shortest
possible cable with the proper terminal.
INPUT CH1-2
LL - GND REF
HL - BALLAST
ACCENSIONE REMOTA
Collegare il segnale di accensione remota al
cavo REM-IN
VERSTÄRKER REMOTE
Verbinden Sie den Remote Ausgang Ihres
Autoradios mit der REM-IN Leitung.
REMOTE TURN-ON
Connect the remote power-on signal to the
REM-IN cable
INGRESSI ANALOGICI
Collegare i cavi In1 e IN2, ai segnali audio analogici della sorgente.
In alternativa utilizzare l’adattatore MOLEX-RCA EXT2RCA (optional)
ANALOGE EINGÄNGE
Verbinden Sie IN1 und IN2 mit den analogen Ausgängen Ihrer Quelle.
Alternativ, benutzen Sie den MOLEX-RCA EXT2RCA Adapter (optional)
ANALOG INPUTS
Connect the IN1 and IN2 cables to the analog audio signals of the source.
Alternatively, use the MOLEX-RCA EXT2RCA adapter (optional)
CROSSOVER
FILTRO PASSA BASSO
Spostare il deviatore su ON per attivare il filtro passa basso
Regolare la frequenza di taglio del filtro passa basso tramite il potenziometro
LOW PASS FILTER
Stellen Sie den Schalter auf ON um den Tiefpass-Filter zu aktivieren
Regeln Sie die Grenzfrequenz des Low Pass Filters mit dem Gebrauch des Potentiometers
LOW PASS FILTER
Move the switch to ON to activate the low pass filter
Control the cut-off frequency of the low-pass filter by using the potentiometer (knob)
OUTPUT
USCITE AGLI ALTOPARLANTI
Collegare i cavi dell’uscita agli altoparlanti per riprodurre il missaggio dei segnali collegati agli ingressi CH1-2
LAUTSPECHERANSCHLUSS
Schließen Sie die Kabel zu den Lautsprechern an um ein Summensignal aus Eingang Ch. 1-2 wiederzugeben.
SPEAKER CONNECTION
Connect the output cables to the speakers to reproduce a mixed signal from the INPUT CH1-2
Loading...
