Page 1
12V
WARNING!
USE ONLY IN VEHICLES WITH A 12 VOLT
NEGATIVE GROUND
WARNING!
DISCONNECT THE BATTERY LEADS
BEFORE INSTALLATION, MAINTENANCE
OR REMOVAL.
-20 ~ 70°C
10 ~ 90%

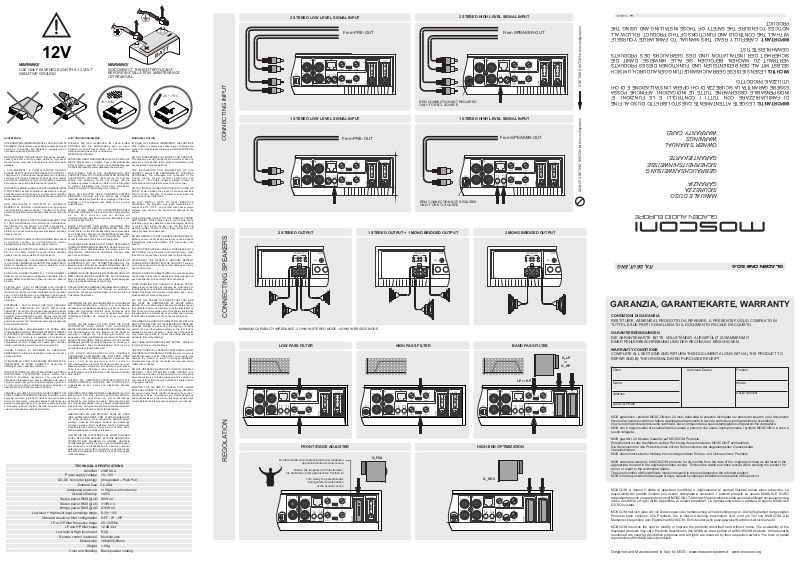

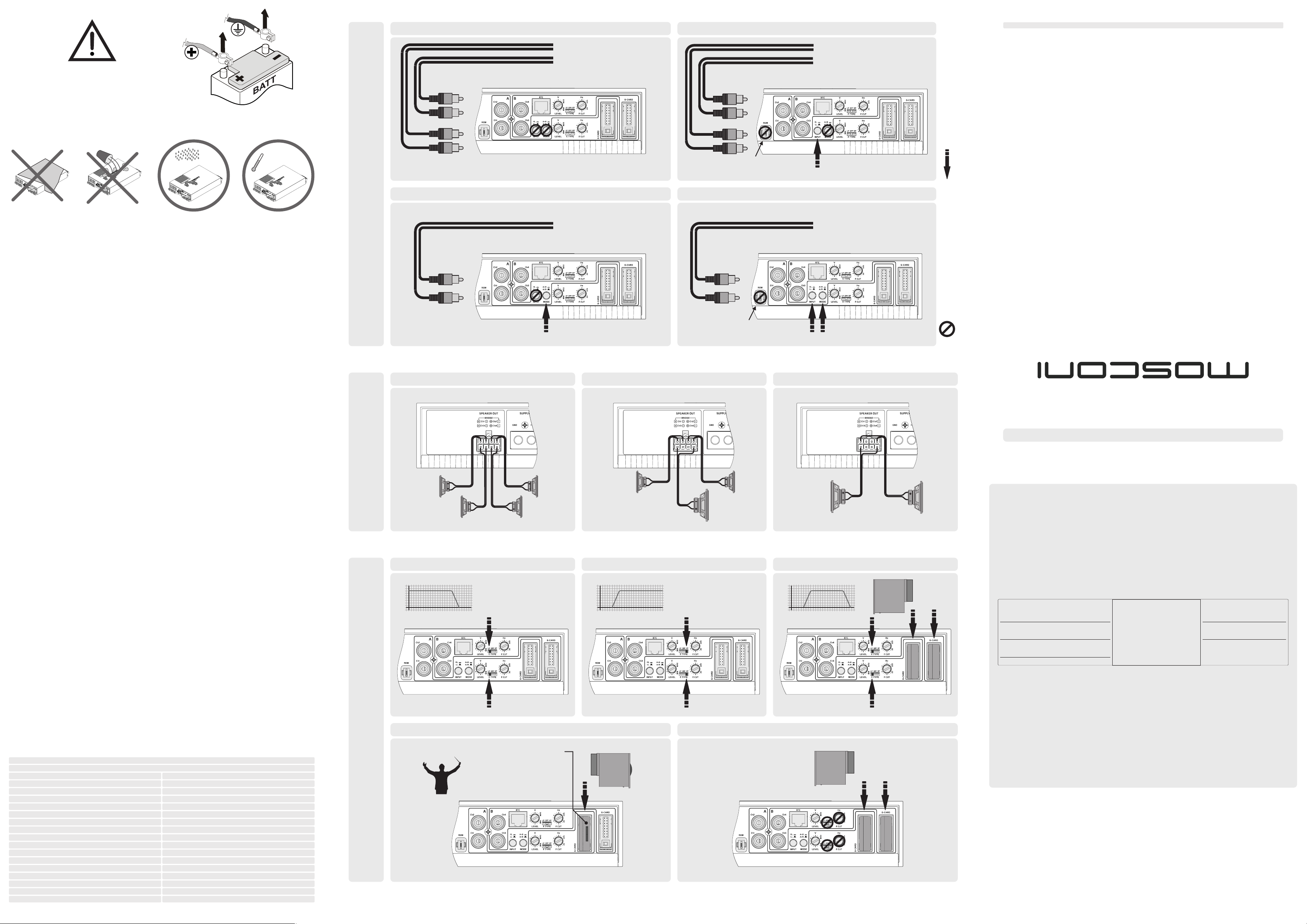

2 STEREO LOW LEVEL SIGNAL INPUT
From PRE-OUT
2 STEREO HIGH LEVEL SIGNAL INPUT
REM CONNECTION NOT REQUIRED
ONLY FOR BTL SOURCE
From SPEAKER-OUT
USE THIS SWITCH for this configuration
Rev. 1.0 2015/10
PRODUCT.
NOTICES TO ENSURE THE SAFETY OF THOSE INSTALLING AND USING THE
WITH ALL THE CONTROLS AND FUNCTIONS OF THIS PRODUCT. FOLLOW ALL
IMPORTANT: CAREFULLY READ THIS MANUAL TO FAMILIARIZE YOURSELF
GEWÄHRLEISTET IST.
SICHERHEIT DER INSTALLATION UND DES GEBRAUCHS DES PRODUKTS
VERTRAUT ZU MACHEN. BEFOLGEN SIE ALLE HINWEISE, DAMIT DIE
SELBST MIT ALL DEN BEDIENTEILEN UND FUNKTIONEN DIESES PRODUKTS
WICHTIG: LESEN SIE DIESE GEBRAUCHSANLEITUNG GENAU DURCH, UM SICH
UTILIZZA IL PRODOTTO.
ESSERE GARANTITA LA SICUREZZA DI CHI OPERA L’INSTALLAZIONE E DI CHI
INDISPENSABILE OSSERVARNE TUTTE LE INDICAZIONI, AFFINCHÉ POSSA
DI FAMILIARIZZARE CON TUTTI I CONTROLLI E LE FUNZIONI. E’
IMPORTANTE: LEGGETE ATTENTAMENTE QUESTO LIBRETTO D’USO AL FINE
AVVERTENZE:
INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI
PROBLEMI. Diversamente si potrebbero causare danni alla
persona o al prodotto. Per riparazioni, rivolgersi ad un
rivenditore autorizzato MOSCONI.
NON SMONTARE O MODIFICARE. Tale azione potrebbe
causare incidenti, incendi o scosse elettriche. Ogni tipo di
manomissione comporta il decadimento immediato della
garanzia.
I COLLE GAMENTI E L’IN STALLAZION E DEVONO
ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I
collegamenti e l’installazione dell’apparecchio richiedono
conoscenze tecniche ed esperienza particolari. Per ragioni
di sicurezza, contattare sempre un rivenditore autorizzato
per eseguire una corretta installazione del prodotto.
NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI
O POLVEROSI. Evitare di installare l’apparecchio in luoghi
eccessivamente umidi o polverosi. La presenza di umidità o
polvere all’interno del prodotto potrebbe causare problemi di
funzionamento.
NON IN STALLARE A C ONTATTO DI SUP ERFICI
SENSIBILI AL CALORE. L’amplificatore può raggiungere
una temperatura superiore agli 80°, il contatto con superfici
e materiali sensibili al calore potrebbe causare incendi o altri
danni
NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI
O I CAVI. Nell’effettuare i fori nel telaio per l’installazione,
fare attenzione a non entrare in contatto, danneggiare o
ostruire i tubi, i condotti della benzina, i serbatoio i cavi
elettrici. La non osservanza di queste precauzioni potrebbe
causare incendi.
NON OSTRUIRE I CANALI DI VENTILAZIONE. Bloccandoli
si po trebbe cau sare un su rrisca ldament o in terno
dell’apparecchio che potrebbe dare luogo a incendi.
UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA
DA 12 V. Un utilizzo diverso da quello indicato potrebbe
causare incendi, scosse elettriche o altri incidenti.
PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE
IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.
Altrimenti potrebbero derivare scosse elettriche o altre
lesioni dovute a cortocircuiti.
ESEGU IRE CORRETTAMEN TE I COL LEGAMENTI.
Utilizzare cavi di dimensioni adeguate e rispettare tutte le
polarità, altrimenti potrebbero derivarne incendi o danni al
prodotto.
EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI
CIRCOSTANTI. Effettuare i collegamenti seguendo le
istruzioni in modo che i cavi non interferiscano con la guida. I
cavi o i fili che interferiscono o si impigliano in parti quali lo
sterzo, la leva del cambio, i pedali, ecc. potrebbero essere
pericolosi.
SISTEMARE I CAVI IN MODO CHE NON VENGANO
PIEGATI O COMPR ESSI DA PARTI METALLICHE
TAGLIENTI. Per evitare che vengano danneggiati o piegati,
sistemare i cavi e i fili lontano da parti mobili (quali le guide
dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti
passare attraverso un foro metallico, utilizzare un anello di
gomma per evitare che l’isolante dei cavi venga tagliato dal
bordo metallico del foro.
PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON
UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA
O DI STERZO. Non utilizzare MAI bulloni o dadi dei sistemi
di frenata e di sterzo (o di qualsiasi altro sistema di
sicurezza), o dei serbatoi per eseguire l’installazione o per i
collegamenti di terra. L’utilizzo di queste parti potrebbe
inibire il controllo del veicolo e causare incendi o altro.
USA RE FUS IBILI DI RICAMBIO DI AD EGUATO
AMPERAGGIO. Altrimenti potrebbero derivarne incendi o
scosse elettriche.
UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E
INSTALLARLE IN MODO CORRETTO. Assicurarsi di
utilizzare accessori specifici in dotazione.
NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA
DISTOGL IERE L’ATTENZIONE DAL LA GUIDA DEL
VEICOLO. Qual siasi oper azione che nece ssita di
attenzione prolungata deve essere effettuata solo dopo il
completo arresto del veicolo. Arrestare sempre il veicolo in
un luogo sicuro prima di effettuare queste operazioni. In
caso contrario si potrebbero causare incidenti.
TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI
UDIRE I RUMORI ESTERNI DURANTE LA GUIDA. Livelli
eccessivi di volume, in grado di coprire suoni quali le sirene
dei mezzi di soccorso o segnali stradali di attenzione (ad
esempio, passaggi a livello, ecc.) possono essere pericolosi
e provocare incidenti. Inoltre, l’ascolto di audio ad alto
volume in auto può provocare danni all’udito.
DC-DC converter typology
Stereo power RMS @4Ω
Stereo power RMS @2Ω 115W x 4
Bridge power RMS @4Ω
Low level + High level input sensitivity range
Onboard crossover filter configuration
LP or HP filter frequency range
Low level & High level input
Remote control (optional)
ACHTUNG! WARNHINWEISE:
STELLEN SIE DEN GEBRAUCH IM FALLE EINER
STÖRUNG EIN. Die Nichteinhaltung kann zu einem
Schaden an dem Produkt führen. Für eine Reparatur
wenden Sie sich bitte an einen autorisierten
MOSCONI Fachhändler.
ZERLEGEN ODER MODIFIZIEREN SIE DAS PRODUKT
NICHT: Dies könnte zu Unfällen, Feuer oder elektrischen
Schocks führen. Jeglicher Umbau oder Modifikation des
Produkts hebt sämtliche Garantieansprüche sofort auf.
DER EI NBAU SO WIE DIE V ERKAB ELUNG DE S
PRODUKTS SOLLTE VON QUALIFIZIERTEM PERSONAL
AUSGEFÜHRT WER DEN. Beso nderes tec hnisches
Wissen und Erfahrung ist für den Einbau und die
Verkabelung dieses Produkts von Nöten. Um die Sicherheit
zu wahren, kontaktieren Sie immer einen autorisierten
Händler, der dieses Produkt fachgerecht einbaut.
NICHT AN FEUCHTEN ODER STAUBIGEN PLÄTZEN
EINBAUEN. Vermeiden Sie den Einbau des Produkts
innerhalb übermäßig feuchten oder staubigen Orten. Das
eindringen von Feuchtigkeit oder Staub kann zu einem
Ausfall führen.
NICHT IN DER NÄHE VON HITZEEMPFINDLICHEN
FLÄCHEN EINBAUEN. Die Endstufe kann Temperaturen
bi s z u 80 ˆC er rei che n und d er Ko ntak t mit
hitzeempfindlichen Bereichen birgt eine Brandgefahr und
kann zu Schäden führen.
KEINE LEITUN GEN UND KABEL WÄHRE ND DES
BOHRENS VON LÖCHERN BESCHÄDIGEN. Wenn Sie
Löcher bohren, vermeiden Sie Beschädigungen. Besonders
den Kontakt mit: Leitungen, der Kraftstoffleitung, dem Tank
und ele ktrischen Kabel n. Di e Unte rlassung di eser
Vorsichtsmaßnahmen führt zu einer Feuergefahr.
BLOCKIEREN SIE KEINE ENTLÜFTUNGS ÖFFNUNGEN
ODER HITZESENKENDE ELEMENTE. Das Blockieren von
Öffnungen oder hitzesenkenden Elementen kann die
Temperaturen innerhalb des Verstärkers erhöhen. Dies
kann zu Feuer führen.
BENUTZEN SIE DIESES PRODUKT AUSSCHLIEßLICH IN
FAHRZEUGEN MIT 12V STROMVERSORGUNG. Die
Benutzung des Produkts bei anderer Stromstärke als 12V
kann zu Feuer, elektrischen Schocks oder Unfällen führen.
KLEMMEN SIE DIE NEGATIVE BATTERIELEITUNG VOR
DEM ANSCHLUSS DES GERÄTS AB. Die Nichterfüllung
kann elektrische Schocks oder andere Beschädigungen
aufgrund eines Kurzschlusses hervorrufen.
STELLEN SIE SACHGEMÄßE VERKABELUNG SICHER.
Um Feuer und Schaden am Produkt zu vermeiden,
verwenden Sie passend starke Kabel und achten Sie auf
Polarität der Anschlüsse.
VERMEIDEN SIE EIN DURCHEINANDER VON KABELN
MIT FAHR ZEUGTEI LEN. Stel len Sie sa chgemäß e
Verkabelung laut Bedienungsanleitung sicher, so dass die
Kabel den eigentlichen Betrieb eines Fahrzeugs nicht
behindern. Kabel, die sich mit Lenkelementen, dem
Schalthebel, Pedalen etc. verwickeln können gefährlich
sein.
LEGEN SIE DIE KABEL SO AUS, DASS SIE NICHT
G EK RÜ MM T S IN D O DE R V ON S CH AR FE N
METALLISCHEN KANTEN EINGEDRÜCKT WERDEN. Um
eine Beschädigung und eine Krümmung der Kabel zu
vermeiden, verlegen Sie die Kabel weit entfernt von
beweglichen Teilen (wie Sitzschienen) und von scharfen und
spitzigen Fahrzeugteilen. Falls die Kabel durch ein Loch des
Metalls gelegt werden, benutzen Sie einen Gummiring, um
zu gewährleisten, dass die Kabelisolation nicht von einer
scharfen Kante aufgeschnitten wird.
F ÜR E IN EN M A SS EA NS CHL US S N IE M AL S
SCHRAUBEN VERWENDEN, DIE ZUM LENK- ODER
BREMSSYSTEM GEHÖREN. NIEMALS Schrauben des
L en k - o de r B r em ssy s te m s ( od e r a n de re r
Sicherheitssysteme) oder des Tanks verwenden, um einen
Masseanschluss herzustellen. Der Gebrauch einer dieser
Teile ka nn d ie Fähi gkeit , da s Aut o z u st euern ,
beeinträchtigen und Unfälle, Feuer oder anderen Schaden
hervorrufen.
NUTZEN SIE GERÄTESCHUTZSICHERUNGEN MI T
HI NR EIC HE NDE R A MP ERE B ELAST BA RKE IT.
Andererseits können Feuer und elektrische Schocks
auftreten.
BENUTZEN SIE EINWANDFREIE ZUBEHÖRTEILE UND
BEFOL GEN SIE D IE I NSTALLATIONSA NLEITUNG.
Be nut zen Si e au ssc hli eßl ich vors chr ift smä ßig e
Zubehörteile. Der Gebrauch anderer Komponenten kann
das Produkt beschädigen oder zu einem unsachgemäßen
Einbau führen. Komponenten könnten nicht sicher verkabelt
sein und eine Fehlfunktion oder Gefahr darstellen.
GEBRAUCHEN SIE DAS PRODUKT NICHT SO, DASS
IHRE AUFMERKSAMKEIT VOM FAHREN ABGELENKT
IST. Jede Handlung, die kontinuierliche Aufmerksamkeit
verlangt, muss im stehenden Zustand des Fahrzeugs
vollzogen werden. Beim Ausführen solcher Handlungen
stoppen sie das Fahrzeug immer in einer sicheren Zone.
Nichteinhaltung kann Unfälle verursachen.
HALTEN SIE DIE LAUTSTÄRKE AUF EINEM SOLCHEN
LEVEL, DER IHNEN ERLAUBT, EXTERNE GERÄUSCHE
WÄHREND DES FAHRENS ZU HÖREN. Überhöhte
Lautstärkepegel, welche die Sirene von Notfallfahrzeugen,
das Geräusch von Eisenbahnen etc. übertönen, können
gefährlich sein und Unfälle verursachen. Außerdem kann
das sehr laute Musikhören innerhalb eines Fahrzeugs das
Gehör schädigen.
TECHNICAL SPECIFICATIONS
Power supply voltage
Amplifier
ONE 80.4
10 - 16V
Unregulated – Push Pull
External fuse
Autosense power-on
Overall efficiency
2 x 25A
in High Level mode only
>60%
80W x 4
230W x 2
0.35 ÷ 16V
OFF - LP - HP
20 ÷ 225Hz
LP and HP filter slope 12 dB/Oct
RCA
Modular jack
Dimensions
Weight
Color and finishing
190x200x50mm
1.6Kg
Black powder coating
WARNING! CAUTION:
IN CASE OF TROUBLE IMMEDIATELY DISCONTINUE
USE. Failure to comply may cause injury or damage the
product. For repair please contact an authorized MOSCONI
dealer.
DO NOT DISASSEMBLE OR MODIFY THE PRODUCT:
This action may result in accidents, fire or electric shock. Any
alteration or modification to the product immediately voids
any expressed or implied warranty.
THE INSTALLATION AND CON NECTION OF THE
PRODUCT SHOULD BE PERFORMED BY QUALIFIED
PERSONNEL. The installation and connection of the
product re quire specif ic technical ba ckground an d
experience. . For safety reasons, always contact an
authorized dealer to install the product in a correct way.
DO NOT INSTALL IN AREAS PARTICULARY HUMID OR
DUSTY. Avoid installing the product in areas excessively
humid or dusty. Presence of humidity or dust inside the
product can cause malfunction.
DO NO T INSTALL N EXT TO HE AT SE NSITI VE
SURFACES. The amplifier may reach temperatures in
excess of 80°C (176°F) and contact with heat sensitive
surfaces may cause a fire hazard and damage to the
surface.
WHILE DRILLING HOLES, DO NOT DAMAGE TUBING
AND CABLES. While drilling holes in your vehicle during
installation, pay close attention to avoid damaging, blocking
or contact with: tubing, the fuel lines, the fuel tank and
electrical cables. Failure to follow these precautions will
pose a fire hazard and damages.
DO NOT OBSTRUCT VENTS OR HEAT SINKING PANELS.
Blocking vents or heat sinking panels may cause increased
temperatures inside the amplifier. This may cause a fire
hazard.
USE THIS PRODUCT EXCLUSIVELY IN VEHICLES WITH
12V POWER. Using the product with electrical power other
than 12V may cause fires, electric shock or other accidents.
DISCONNECT THE NEGATIVE (GROUND) BATTERY
LEAD BEFORE CONNECTING THE PRODUCT. Failure to
do so may cause electric shock or other damage and injury
due to short circuit.
ENSURE PROPER CONNECTIONS. To avoid fire hazard
and damage to the product, use cables of proper gauge and
pay close attention to the polarity of the connections.
AVOID TANGLING THE CABLES TO VEHICLE PARTS.
Make proper connections by following the instructions so
that the cables do not interfere with proper vehicle operation.
Cables that tangle with steering components, gear lever,
brake pedals, etc may be dangerous.
LAY OUT THE CABLES TO ENSURE THAT THEY ARE
NOT BENT OR COMPRESSED BY SHARP METAL
EDGES. To avoid damaging or bending the cables, lay out
the cables far from moving parts (such as the seat rails) and
from sharp or pointy vehicle parts. If the cables are to pass
through a hole in a metal sheet, use a rubber ring to ensure
that the cable insulation won't be cut by any sharp edge.
TO ESTABLISH A GROUND CONNECTION DO NOT USE
BOLTS THAT BELONG TO THE STEERING OR BRAKING
SYSTEM. NEVER use bolts from the steering or braking
system (or any other safety system) or the fuel tank to
establish a ground connection. Using any of these parts
may impair your ability to control the vehicle and cause
accidents, fire or other damage.
USE FUSES WITH ADEQUATE AMP RATING. Otherwise
there may be fires or electric shock.
USE THE CORRECT ACCESSORY PARTS AND FOLLOW
THE INSTALLATION INSTRUCTIONS. Be sure to use only
specified accessory parts. Using other components may
damage the product or result in improper installation.
Components may not be connected securely and cause
malfunction or danger.
DO NOT OPERATE THE PRODUCT IN WAYS THAT MAY
DISTRACT YOUR ATTENTION FROM DRIVING. Any
operation that requires continued attention must be done
when the vehicle is at full stop. Always stop the vehicle in a
safe area when performing such operations. Failure to do so
may cause accidents.
MAINTAIN THE VOLUME AT LEVELS THAT ALLOW
EXTERNAL NOISES TO BE AUDIBLE WHILE DRIVING.
Excessive volume levels, capable of blocking the sound of
emergency vehicles, rail crossings, etc, may be dangerous
and cause accidents. Furthermore, listening to audio at high
volume inside a vehicle may cause damage to your hearing.
1 STEREO LOW LEVEL SIGNAL INPUT
CONNECTING INPUT
From PRE-OUT
2 STEREO OUTPUT 1 STEREO OUTPUT + 1 MONO BRIDGED OUTPUT
CONNECTING SPEAKERS
MINIMUM CAPABILITY IMPEDANCE: 2 OHM IN STEREO MODE; 4 OHM IN BRIDGE MODE
LOW PASS FILTER HIGH PASS FILTER BAND PASS FILTER
FRONT STAGE ADJUSTER
REGOLATION
Ruotare lentamente il potenziometro per modellare
bis die Bühne in der gewünschten Position ist
opportunamente la scena sonora
Drehen Sie langsam am Potentiometer,
Turn slowly the potentiometer
being careful to deformation
of the acoustic scene
G_FSA
1 STEREO HIGH LEVEL SIGNAL INPUT
REM CONNECTION NOT REQUIRED
ONLY FOR BTL SOURCE
From SPEAKER-OUT
2 MONO BRIDGED OUTPUT
LP or HP
HIGH-END OPTIMIZATION
G_HOC
G_LP
or
G_HP
DO NOT USE THIS SWITCH for this configuration
GARANZIA, GARANTIEKARTE, WARRANTY
CONDIZIONI DI GARANZIA
RESTITUIRE, ASSIEME AL PRODOTTO DA RIPARARE, IL PRESENTE FOGLIO COMPILATO IN
TUTTE LE SUE PARTI CON ALLEGATO IL DOCUMENTO FISCALE D’ACQUISTO.
GARANTIEBEDINGUNGEN
DIE GARANTIEKARTE BITTE VOLLSTÄNDIG AUSGEFÜLLT ZUSAMMEN MIT
EINER FEHLERBESCHREIBUNG UND DER RECHNUNG EINSCHICKEN.
WARRANTY CONDITIONS
COMPLETE ALL SECTIONS AND RETURN THIS DOCUMENT ALONG WITH A) THE PRODUCT TO
REPAIR AND B) THE ORIGINAL DATED PURCHASE RECEIPT
Client Autorized Dealer
Name
Address
e-mail & Phone
MOS garantisce i prodotti MOSCONI per 24 mesi dalla data di acquisto dichiarata nel presente riquadro e nel documento
fiscale di acquisto (scontrino o fattura da allegare alla presente in caso di restituzione per riparazione al rivenditore).
Il numero di matricola del presente certificato, deve corrispondere a quello stampigliato sull’apparecchio da riparare.
MOS non è responsabile di eventuali danni causati a persone che usano impropriamente i prodotti MOSCONl o a cose a
questi collegate.
MOS gewährt 24 Monate Garantie auf MOSCONI Produkte.
Entscheident ist das Kaufdatum auf der Rechnung des autorisierten MOSCONI Fachhändlers.
Die Seriennummer des Produkts muss mit der Seriennummer der abgestempelten Garantiekarte
übereinstimmen.
MOS übernimmt keinerlei Haftung bei unsachgemäßem Einbau und Gebrauch des Produkts.
MOS extends a warranty to MOSCONI products for 24 months from the date of the original purchase as declared in the
appropriate box and in the original purchase receipt. Enclose the dated purchase receipt when sending the product for
return or repair to the authorized dealer.
The serial number of this certificate must correspond to the one stamped on the returned product.
MOS is not responsible for damages or injury caused by improper installation or operation of the product.
MOSCONI si riserva il diritto di apportare modifiche o miglioramenti ai prodotti illustrati senza alcun preavviso. La
disponibilità dei prodotti illustrati può essere sottoposta a variazioni. I prodotti presenti su questo MANUALE D’USO
rappresentano solo una parte dei prodotti MOSCONI. Tutti i marchi eventualmente citati sono stati utilizzati esclusivamente a
scopo descrittivo ed ogni diritto appartiene ai relativi proprietari. La riproduzione totale o parziale di questo MANUALE
D’USO è vietata.
MOSCONI hält sich jeder Art von Änderungen oder Verbesserung ohne Ankündigung vor. Die Verfügbarkeit der gezeigten
Produkte kann variieren. Alle Produkte, die in dieser Anleitung beschieben sind, sind ein Teil von MOSCONI. Alle
Markenrechte gehören dem Eigentümer MOSCONI. Ein total oder auch auszugsweiser Nachdruck ist nicht erlaubt.
MOSCONI reserves the right to modify or improve the products described here without notice. The availability of the
displayed products may vary. Products described in this MANUAL are a portion of all MOSCONI products. All trademarks
mentioned are used for descriptive purposes and all rights are reserved by their respective owners. The total or partial
reproduction of this MANUAL is prohibited.
Designed and Manufactured in Italy by MOS - - www.mosconi.orgwww.mosconi-system.it
WARRANTY CARD
WARNINGS
OWNER’S MANUAL
GARANTIEKARTE
SICHERHEITSHINWEISSE
GEBRAUCHSANWEISUNG
GARANZIA
SICUREZZA
MANUALE D’USO
GLADEN AUDIO EUROPE
ITA, DEUT, ENG
Product
Model
Serial Number
GLADEN ONE 80.4
Page 2
terminals to reproduce a mixed signal from the
terminals to reproduce a mixed signal from the
reproduce the audio input in the RCA 3 and 4
Connect the speaker to the BRIDGE 3 e 4
Connect the speakers to the 3 and 4 terminals to
Connect the speakers to the 1 and 2 terminals to
Wünschen Sie einen gebrückten Monoausgang
reproduce the audio input in the RCA 1 and 2
Connect the speaker to the BRIDGE 1 e 2
verwenden Sie den „BRIDGE“ Ausgang.
verwenden Sie den „BRIDGE“ Ausgang.
(bzw. Weiche) an „3“ und „4“ an.
SPEAKER CONNECTION
Schließen Sie den linken und rechten Lautsprecher
Schließen Sie den linken und rechten Lautsprecher
Wünschen Sie einen gebrückten Monoausgang
(bzw. Weiche) an „1“ und „2“ an.
per ottenere una configurazione mono a ponte sui
Collegare l’altoparlante ai morsetti BRIDGE 3 e 4
LAUTSPECHERANSCHLUSS
per ottenere una configurazione mono a ponte sui
Collegare l’altoparlante ai morsetti BRIDGE 1 e 2
riprodurre i segnali collegati rispettivamente agli
Collegare gli altoparlanti ai morsetti 3 e 4 per
riprodurre i segnali collegati rispettivamente agli
Collegare gli altoparlanti ai morsetti 1 e 2 per
USCITE AGLI ALTOPARLANTI
0-1.2 1.2-2.1 2.1-3.1 3.1-4.0 4.0-4.9 4.9-5.8 5.8-6.7
125-150
105-125
2/34 2/34 2/34
4/214/214/21
CURRENT (A)
85-105
50-65
65-85
6/14
6/14
8/9 8/9
6/14
6/14
6/14
4/21
4/21
35-50
10/6
8/9 8/9
20-35
12/4 10/6
8/9 8/9
0-20
14/2 12/4
WARNING!
Use power cables with a gauge that is appropriate to the
current load and to the length of the cable. The table in this
manual indicates the minimum gauge for safe use. Whenever
possible, use the largest gauge available.
MIN. SECTION (AWG/mm )
RCA 3 and 4.
Securely connect the clamp to a metallic part of the
frame or chassis of the vehicle. Strip the paint and
debris, and use the shortest possible cable with the
proper terminal.
NEGATIVE POWER CONNETION
RCA 1 and 2.
respectively.
unlackiert ist! Benützen Sie ein möglichst kurzes
Verbindungskabel
respectively.
darauf, dass die Kontaktfläche sauber, trocken und
Endstufe mit der Fahrzeugkarosserie. Achten Sie
MASSE (MINUS) ANSCHLUSS
Verbinden Sie den „SUPPLY - “ Anschluss der
Collegare saldamente il morsetto ad un punto
metallico della vettura ripulito da residui, utilizzando
un cavo il più corto possibile e opportunamente
terminato.
NEGATIVO DI ALIMENTAZIONE
canali 3 e 4
RCA 3 e 4
canali 1 e 2
RCA 1 e 2
6/146/14
4/21 4/21
4/21
6/14
6/14 6/14
4/21
10/6 10/612/4 8/9 8/9 8/9
2
CONTROLLO INGRESSI "B"
Regolare la sensibilità d’ingresso dell’amplificatore perché
si adatti al livello del segnale generato dalla sorgente.
Consultare il manuale di uso della sorgente
EINGANGSMODUS "B"
Drehen Sie am „VOLT“ Regler um den Verstärker Ihrem
Radio/Prozessor bzgl. der Lautstärke anzupassen
INPUT CONTROL "B"
Adjust the sensitivity of the amplifier to the input signal to
adapt to the level of the audio source.
Consult the manual of the audio source.
CROSS-OVER "B"
Attivare e selezionare il filtro passa alto o passa
basso
Regolare la frequenza di taglio del filtro tramite il
potenziometro
FREQUENZWEICHE "B"
Wählen Sie HP für einen Hochpassfilter.
Wählen Sie LP für einen Tiefpassfilter.
Die Trennfrequenz wird über den gleichen Regler für
Hoch- und Tiefpass eingestellt.
X-OVER "B"
Activate and select hi-pass or low-pass filter
Control the cut-off frequency of the filter by using
the potentiometer (knob)
G-CARD (optional)
Inserire la G_CARD desiderata
G-CARD (optional)
Setzen Sie die gewünschte G-CARD ein
G-CARD (optional)
Insert the G-CARD desired
4/21
4/21
2/34 2/34
2/34 2/34
2/34
LENGTH (m.)
4/21 4/21 4/21
0/54
0/54 0/54
2/34 2/34
0/54
2/34 2/34 2/34
0/54
2/34
REMOVAL.
MAINTENANCE OR
INSTALLATION,
BEFORE
BATTERY LEADS
WARNING!
DISCONNECT THE
0/54 0/54
0/54
6.7-8.5
fuse as close as possible to the battery.
proper terminal. We recommend using an external
POSITIVE POWER CONNECTION
Securely Connect the clamp to the positive lead of
the battery. Use the shortest possible cable with the
FUSE
Before replacing the fuse, power off the audio
source and then disconnect the battery.
Remove the blown fuse and replace it with the
same model and rating (same maximum amp)
Benützen Sie unbedingt eine externe Sicherung
(optional). Die Größe muss entsprechend dem
Kabelquerschnitt sein und befestigen Sie diese so
nah wie möglich am Pluspol der Fahrzeugbatterie.
mit einem ausreichendem Querschnitt. Achtung:
Endstufe mit dem Pluspol der Fahrzeugbatterie.
Verwenden Sie hierfür ein möglichst kurzes Kabel
Verbinden Sie den „SUPPLY +“ Anschluss der
SICHERUNGEN
Vor dem Austausch der Sicherung
muss das Radio abgeschaltet sein und
die Batterie abgeklemmt werden.
Entfernen Sie die defekte
Sicherung und ersetzen Sie diese mit
einer Sicherung der gleichen Größe
Si consiglia l’utilizzo di un fusibile esterno il più
vicino possibile alla batteria
12V (PLUS) ANSCHLUSS
Togliere il fusibile bruciato e sostituirlo con uno dello
stesso tipo e di pari portata (stessa corrente
massima).
POSITIVO DI ALIMENTAZIONE
Collegare il morsetto al polo Positivo della batteria
utilizzando un cavo il più corto possibile e
opportunamente terminato.
FUSIBILE
Procedere alla sostituzione del fusibile
assicurandosi che la sorgente sia spenta e la
batteria scollegata.
12V

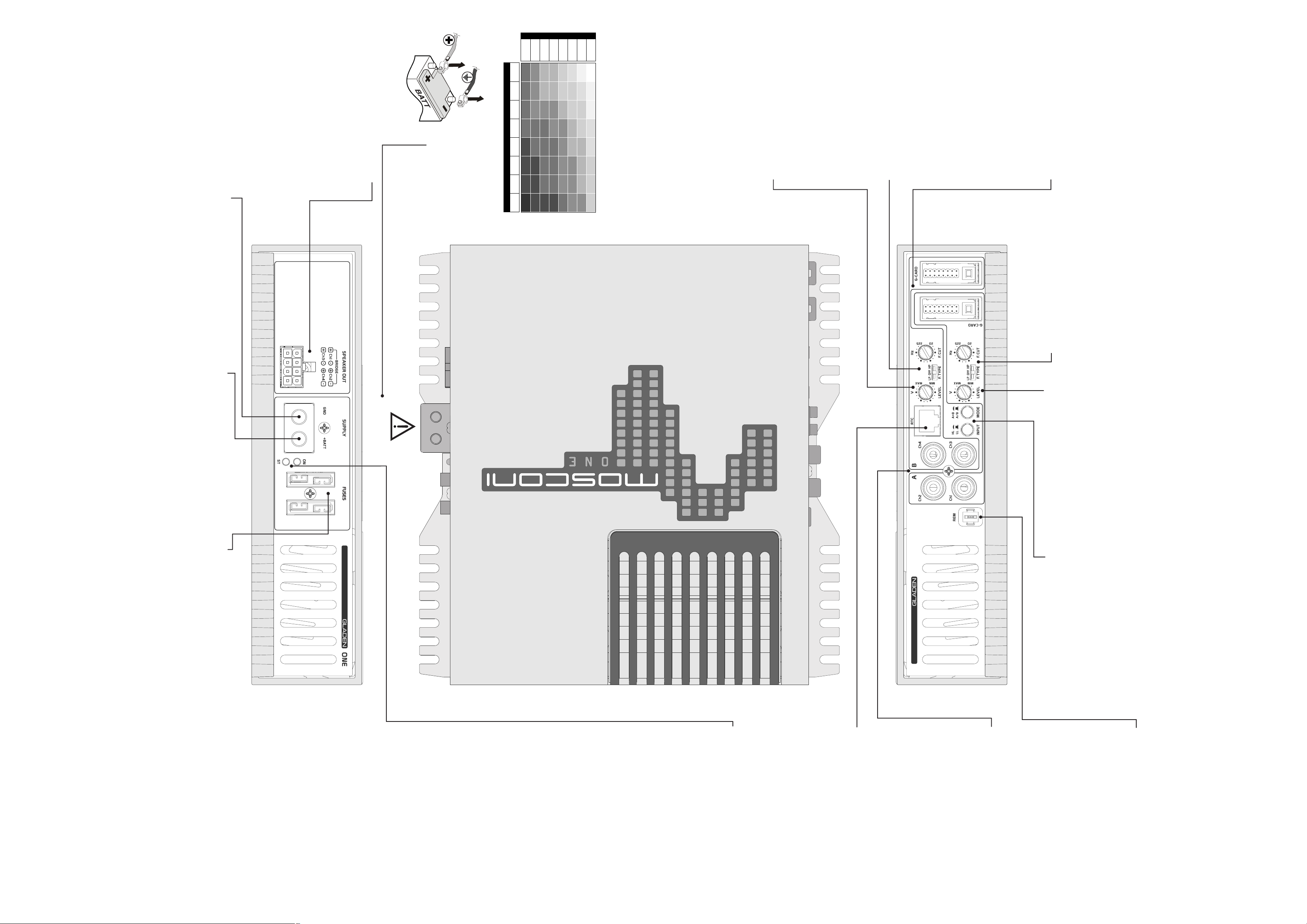

ONE 80.4
CROSS-OVER "A"
Attivare e selezionare il filtro passa alto o passa
basso
Regolare la frequenza di taglio del filtro tramite il
potenziometro
FREQUENZWEICHE "A"
Wählen Sie HP für einen Hochpassfilter.
Wählen Sie LP für einen Tiefpassfilter.
Die Trennfrequenz wird über den gleichen Regler für
Hoch- und Tiefpass eingestellt.
X-OVER "A"
Activate and select hi-pass or low-pass filter
Control the cut-off frequency of the filter by using
the potentiometer (knob)
EINGANGSMODUS "A"
CONTROLLO INGRESSI "A"
Consultare il manuale di uso della sorgente
si adatti al livello del segnale generato dalla sorgente.
Regolare la sensibilità d’ingresso dell’amplificatore perché
INPUT CONTROL "A"
adapt to the level of the audio source.
Consult the manual of the audio source.
Radio/Prozessor bzgl. der Lautstärke anzupassen
Drehen Sie am „VOLT“ Regler um den Verstärker Ihrem
Adjust the sensitivity of the amplifier to the input signal to
Assistance
RED: the amplifier is powered on but is not functioning. Cycle the
power to verify proper operation.
Possible causes:
1) The power supply is inadequate
2) The fuse has blown
3) The power voltage is below 7 VDC
4) The amplifier is malfunctioning
Remedy:
1) Verify and restore the connections and the contacts of the power
circuit
2) Replace the fuse
3) Recharge or replace the vehicle's battery
4) Contact an authorized reseller to initiate the procedure for Technical
6) Remove the cause of the overload
LED
GREEN: the amplifier is in operation
Possible causes for lack of sound:
1) The loudspeaker system is not connected properly or is damaged
2) The signal cables from the audio source are not properly connected
or damaged
3) The signal from the audio source is absent or inadequate
4) The amplifier is powering up
5) The temperature has reached the safety threshold
6) Current overload in the loudspeaker circuit
Remedy
1) Verify/restore the connection and/or replace the damaged
loudspeakers
2) Verify/restore the connection from the audio source
3) Properly adjust the audio source following the manufacturer's
recommendations
4) Wait 3 seconds, the amplifier will switch to normal operation
5) Wait for the temperature to decrease
die technische Betreuung einzuleiten
Fahrzeugbatterie
4) Kontaktieren Sie einen autorisierten Vertriebspartner, um
3) Laden Sie die Batterie auf oder ersetzen Sie die
Kontakte des Stromkreislaufs
2) Tauschen Sie die Sicherung aus
Abhilfe:
1) Überprüfen/erneuern Sie die Verkabelung und die
4) Der Verstärker ist defekt.
2) Die Sicherung ist durchgebrannt
3) Die Stromversorgung ist unter 7 Volt
funktioniert aber nicht.
Mögliche Gründe:
1) Die Stromversorgung ist unzureichend
ROT: der Verstärker ist eingeschaltet,
6) Beheben Sie den Grund der Überlastung
normalen Betrieb Übergehen
5) Warten Sie, bis die Temperatur sinkt
Herstellerempfehlung an
4) Warten Sie 3 Sekunden, der Verstärker wird wider in den
3) Passen sie das Radio sachgemäß mit Hilfe der
ersetzen sie beschädigte Lautsprecher
2) Überprüfen/erneuern Sie die Verkabelung des Radios
Abhilfe:
1) Überprüfen/erneuern Sie die Verkabelung und/oder
6) Momentane Überlastung der Lautsprechereinheit
5) Die Temperatur hat den Sicherheits-Grenzbereich erreicht
unzureichend
4) Der Verstärker startet gerade
verbunden oder beschädigt
3) Das Signal des Radios ist nicht vorhanden oder
2) Die Signalkabel des Radios sind nicht sachgemäß
verbunden oder ist beschädigt
1) Das Lautsprechersystem ist nicht vorschriftsmäßig
LED
GRÜN: der Verstärker ist in Betrieb
Mögliche Gründe wenn kein Ton hörbar ist:
3. Ricaricare o sostituire la batteria.
4. Rivolgersi al punto vendita per attivare la procedura di Assistenza
Tecnica
Rimedio:
1. Verificare e ripristinare i cavi e la solidità dei contatti nel circuito di
alimentazione.
2. Sostituire il fusibile.
inferiore a 7 VDC.
4. L’amplificatore è guasto.
Possibili cause:
1. Il circuito di alimentazione è inadeguato.
2. Il fusibile è bruciato.
3. La tensione presente ai morsetti d’alimentazione dell’amplificatore è
funzionamento
3. Regolare adeguatamente la sorgente seguendo le istruzioni fornite
danneggiati.
2. Verificare/ripristinare i collegamenti provenienti dalla sorgente.
5. La temperatura dell’amplificatore ha raggiunto la soglia di sicurezza.
6. Si è verificato un sovraccarico di corrente nel circuito degli altoparlanti.
Rimedio:
1. Verificare/ripristinare i collegamenti e/o sostituire gli altoparlanti
4. E’ in corso la sequenza di accensione.
danneggiati.
3. Il segnale proveniente dalla sorgente è assente o inadeguato.
2. I cavi di segnale provenienti dalla sorgente sono scollegati o
1. Il sistema di altoparlanti non è ben collegato o è danneggiato.
Possibili cause in assenza di suono:
dal costruttore.
4. Attendere tre secondi, l’amplificatore passerà al normale
funzionamento.
5. Attendere che la temperatura diminuisca.
6. Eliminare la causa del sovraccarico.
ROSSO: l'amplificatore è acceso ma non in funzione.
Spegnere e riaccendere l'amplificatore per verificarne il
LED
VERDE: l'amplificatore è in funzione.
connector
mit dieser Buchse
PEGELFERNBEDIENUNG
REMOTE CONTROL (optional)
can be used only with LP filter
CONTROLLO REMOTO (opzionale)
Collegare il terminale del controllo remoto
(opzionale) al connettore dell’amplificatore
Kann nur mit LP-Filter verwendet werden
può essere utilizzato solo con filtro LP inserito
Verbinden Sie die Leitung der Pegelfernbedienung
Connect the remote control (optional) terminal to this
Canale 1
INGRESSO SEGNALE RCA
Canale 2
Canale 3
Canale 4
EINGANGSMODUS
MODALITA’ INGRESSI
Selezionare alto o basso livello di ingresso a seconda
Premere il pulsante per ottenere un amplificatore a 2 canali
Kanal 1
Kanal 2
Kanal 3
Kanal 4
generato dalla sorgente.
dell’uscita utilizzata dell’autoradio
Consultare il manuale di uso della sorgente
Regolare Impostare la sensibilità d’ingresso
dell’amplificatore perché si adatti al livello del segnale
Channel 1
Channel 2
Channel 3
Eingangssignale A/B.
Signal anschließen wollen (Vorverstärkerausgang
Wählen Sie „ LO“ LEVEL, wenn Sie ein unverstärktes
„B“ zusammen. So benötigen Sie kein Y-Kabel für gleiche
Wählen Sie „HI“ LEVEL, wenn Sie ein Lautsprechersignal
Durch drücken des „MODE“ Schalters, schalten Sie „A“ und
anschließen wollen (schon verstärktes Signal vom Radio).
Channel 4
RCA SIGNAL INPUT
ACCENSIONE REMOTA
CINCH SIGNAL EINGANG
della sorgente al connettore FASTON
dell’amplificatore utilizzando un cavetto
Collegare il terminale di accensione remota (+12V)
INPUT MODE
(Cinch/Mini-Iso) vom Radio/Prozessor).
Radio/Prozessor bzgl. der Lautstärke anzupassen
Drehen Sie am „VOLT“ Regler um den Verstärker Ihrem
adapt to the level of the audio source.
Consult the manual of the audio source.
Select HIGH or LOW LEVEL input voltage
Activate push the button to have a 2-channel amplifier
Adjust the sensitivity of the amplifier to the input signal to
Remote-Ausgang
automatische Antenne)
VERSTÄRKER REMOTE
opportunamente terminato.
REMOTE POWER CONTROL
using a properly terminated cable.
Verbinden Sie den Remote-Eingang mit dem
des Autoradios (12V Ausgang für Verstärker oder
source to the FASTON connector of the amplifier
Connect the remote power terminal (+12V) of the
Loading...
