Page 1
12V
WARNING!
USE ONLY IN VEHICLES WITH A 12 VOLT
NEGATIVE GROUND
WARNING!
DISCONNECT THE BATTERY LEADS
BEFORE INSTALLATION, MAINTENANCE
OR REMOVAL.
-20 ~ 70°C
10 ~ 90%

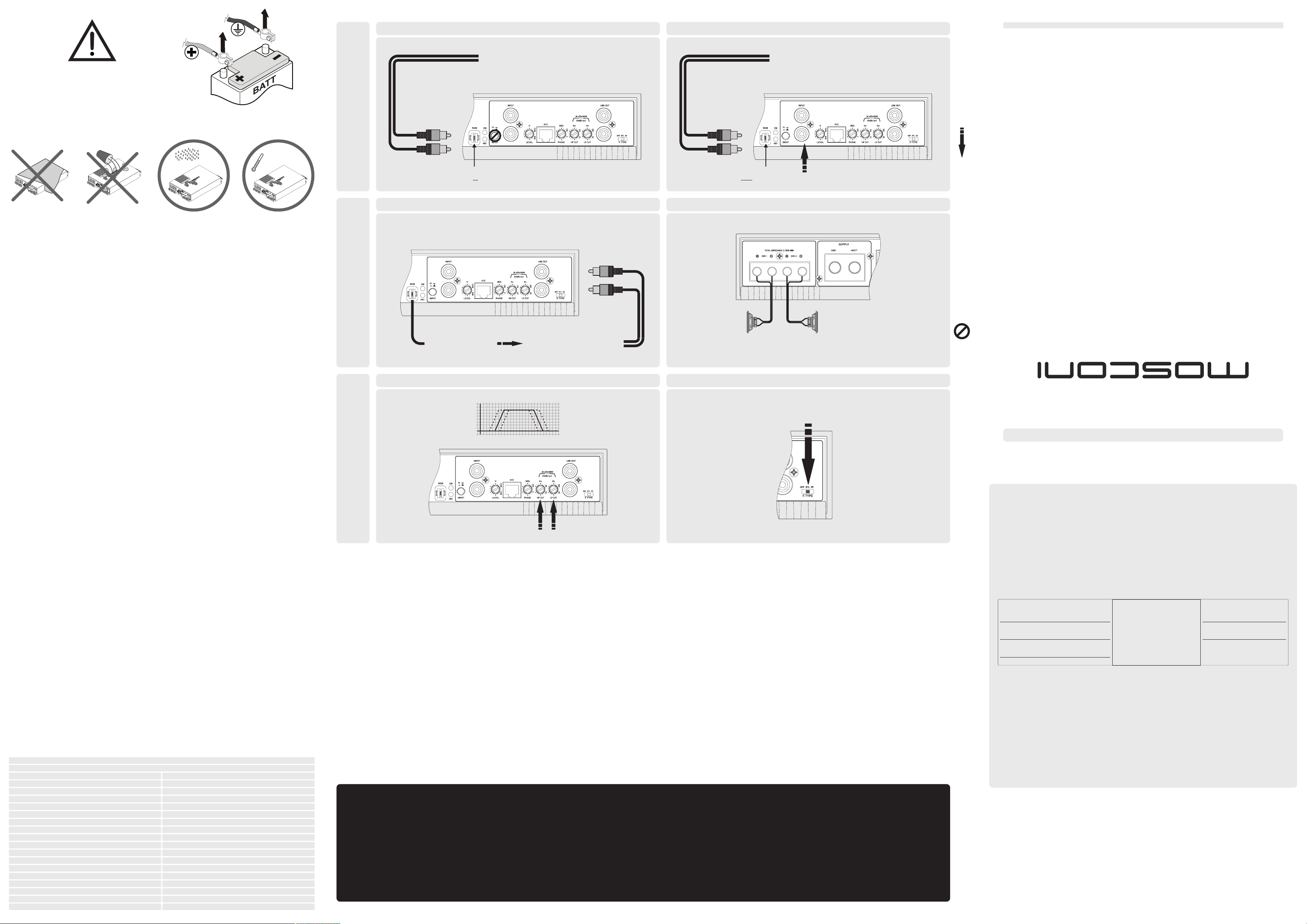

INPUT CONNECTIONS
1 STEREO LOW LEVEL SIGNAL INPUTS 1 STEREO HIGH LEVEL SIGNAL INPUTS
Signal from PRE-OUT
2 RCA CONNECTED = NOT ATTENUATED SIGNAL
1 RCA CONNECTED = ATTENUATED SIGNAL
REM CONNECTION
IS REQUIRED
REM CONNECTION
NOT REQUIRED
Signal from SPEAKER-OUT
2 RCA CONNECTED = NOT ATTENUATED SIGNAL
1 RCA CONNECTED = ATTENUATED SIGNAL
PUSH TO INSERT
«HL» MODE
Rev. 1.0 2015/11
USE THIS SWITCH for this configurationDO NOT USE THIS SWITCH for this configuration
PRODUCT.
NOTICES TO ENSURE THE SAFETY OF THOSE INSTALLING AND USING THE
WITH ALL THE CONTROLS AND FUNCTIONS OF THIS PRODUCT. FOLLOW ALL
IMPORTANT: CAREFULLY READ THIS MANUAL TO FAMILIARIZE YOURSELF
GEWÄHRLEISTET IST.
SICHERHEIT DER INSTALLATION UND DES GEBRAUCHS DES PRODUKTS
VERTRAUT ZU MACHEN. BEFOLGEN SIE ALLE HINWEISE, DAMIT DIE
SELBST MIT ALL DEN BEDIENTEILEN UND FUNKTIONEN DIESES PRODUKTS
WICHTIG: LESEN SIE DIESE GEBRAUCHSANLEITUNG GENAU DURCH, UM SICH
UTILIZZA IL PRODOTTO.
ESSERE GARANTITA LA SICUREZZA DI CHI OPERA L’INSTALLAZIONE E DI CHI
INDISPENSABILE OSSERVARNE TUTTE LE INDICAZIONI, AFFINCHÉ POSSA
DI FAMILIARIZZARE CON TUTTI I CONTROLLI E LE FUNZIONI. E’
IMPORTANTE: LEGGETE ATTENTAMENTE QUESTO LIBRETTO D’USO AL FINE
AVVERTENZE:
INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI
PROBLEMI. Diversamente si potrebbero causare danni alla
persona o al prodotto. Per riparazioni, rivolgersi ad un
rivenditore autorizzato MOSCONI.
NON SMONTARE O MODIFICARE. Tale azione potrebbe
causare incidenti, incendi o scosse elettriche. Ogni tipo di
manomissione comporta il decadimento immediato della
garanzia.
I COLLE GAMENTI E L’IN STALLAZ IONE DEVONO
ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I
collegamenti e l’installazione dell’apparecchio richiedono
conoscenze tecniche ed esperienza particolari. Per ragioni
di sicurezza, contattare sempre un rivenditore autorizzato
per eseguire una corretta installazione del prodotto.
NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI
O POLVEROSI. Evitare di installare l’apparecchio in luoghi
eccessivamente umidi o polverosi. La presenza di umidità o
polvere all’interno del prodotto potrebbe causare problemi di
funzionamento.
NON IN STALLARE A CONTATTO DI SUP ERFICI
SENSIBILI AL CALORE. L’amplificatore può raggiungere
una temperatura superiore agli 80°, il contatto con superfici
e materiali sensibili al calore potrebbe causare incendi o altri
danni
NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI
O I CAVI. Nell’effettuare i fori nel telaio per l’installazione,
fare attenzione a non entrare in contatto, danneggiare o
ostruire i tubi, i condotti della benzina, i serbatoio i cavi
elettrici. La non osservanza di queste precauzioni potrebbe
causare incendi.
NON OSTRUIRE I CANALI DI VENTILAZIONE. Bloccandoli
si po trebbe c ausa re un surrisc aldame nto inte rno
dell’apparecchio che potrebbe dare luogo a incendi.
UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA
DA 12 V. Un utilizzo diverso da quello indicato potrebbe
causare incendi, scosse elettriche o altri incidenti.
PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE
IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.
Altrimenti potrebbero derivare scosse elettriche o altre
lesioni dovute a cortocircuiti.
ESEGU IRE COR RETTAMEN TE I COLL EGAMENTI.
Utilizzare cavi di dimensioni adeguate e rispettare tutte le
polarità, altrimenti potrebbero derivarne incendi o danni al
prodotto.
EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI
CIRCOSTANTI. Effettuare i collegamenti seguendo le
istruzioni in modo che i cavi non interferiscano con la guida. I
cavi o i fili che interferiscono o si impigliano in parti quali lo
sterzo, la leva del cambio, i pedali, ecc. potrebbero essere
pericolosi.
SISTEMARE I CAVI IN MODO CHE NON VENGANO
PIEGATI O COMPR ESSI DA PARTI METALLICH E
TAGLIENTI. Per evitare che vengano danneggiati o piegati,
sistemare i cavi e i fili lontano da parti mobili (quali le guide
dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti
passare attraverso un foro metallico, utilizzare un anello di
gomma per evitare che l’isolante dei cavi venga tagliato dal
bordo metallico del foro.
PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON
UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA
O DI STERZO. Non utilizzare MAI bulloni o dadi dei sistemi
di frenata e di sterzo (o di qualsiasi altro sistema di
sicurezza), o dei serbatoi per eseguire l’installazione o per i
collegamenti di terra. L’utilizzo di queste parti potrebbe
inibire il controllo del veicolo e causare incendi o altro.
USA RE F USIB ILI DI R ICAMB IO D I ADEGU ATO
AMPERAGGIO. Altrimenti potrebbero derivarne incendi o
scosse elettriche.
UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E
INSTALLARLE IN MODO CORRETTO. Assicurarsi di
utilizzare accessori specifici in dotazione.
NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA
DISTOGL IERE L’ATTENZIONE DALLA GUID A D EL
VEICOLO. Q ualsiasi opera zione che ne cessita di
attenzione prolungata deve essere effettuata solo dopo il
completo arresto del veicolo. Arrestare sempre il veicolo in
un luogo sicuro prima di effettuare queste operazioni. In
caso contrario si potrebbero causare incidenti.
TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI
UDIRE I RUMORI ESTERNI DURANTE LA GUIDA. Livelli
eccessivi di volume, in grado di coprire suoni quali le sirene
dei mezzi di soccorso o segnali stradali di attenzione (ad
esempio, passaggi a livello, ecc.) possono essere pericolosi
e provocare incidenti. Inoltre, l’ascolto di audio ad alto
volume in auto può provocare danni all’udito.
DC-DC converter typology
Output power RMS @4Ω
Output power RMS @2Ω 1000W x 1
Low level + High level input sensitivity range
Onboard crossover filter configuration
LP filter frequency range
HP filter frequency range
Low level & High level input
Remote control (optional)
ACHTUNG! WARNHINWEISE:
STELLEN SIE DEN GEBRAUCH IM FALLE EINER
STÖRUNG EIN. Die Nichteinhaltung kann zu einem
Schaden an dem Produkt führen. Für eine Reparatur
wenden Sie sich bitte an einen autorisierten
MOSCONI Fachhändler.
ZERLEGEN ODER MODIFIZIEREN SIE DAS PRODUKT
NICHT: Dies könnte zu Unfällen, Feuer oder elektrischen
Schocks führen. Jeglicher Umbau oder Modifikation des
Produkts hebt sämtliche Garantieansprüche sofort auf.
DER E INBAU SO WIE DIE V ERKABE LUNG DES
PRODUKTS SOLLTE VON QUALIFIZIERTEM PERSONAL
AUSGEFÜHRT WERDEN. Besonderes t echn isch es
Wissen und Erfahrung ist für den Einbau und die
Verkabelung dieses Produkts von Nöten. Um die Sicherheit
zu wahren, kontaktieren Sie immer einen autorisierten
Händler, der dieses Produkt fachgerecht einbaut.
NICHT AN FEUCHTEN ODER STAUBIGEN PLÄTZEN
EINBAUEN. Vermeiden Sie den Einbau des Produkts
innerhalb übermäßig feuchten oder staubigen Orten. Das
eindringen von Feuchtigkeit oder Staub kann zu einem
Ausfall führen.
NICHT IN DER NÄHE VON HITZEEMPFINDLICHEN
FLÄCHEN EINBAUEN. Die Endstufe kann Temperaturen
bi s z u 80 ˆC er rei chen un d d er Ko nta kt mi t
hitzeempfindlichen Bereichen birgt eine Brandgefahr und
kann zu Schäden führen.
KEINE LEITUN GEN UND KABEL WÄHREND D ES
BOHRENS VON LÖCHERN BESCHÄDIGEN. Wenn Sie
Löcher bohren, vermeiden Sie Beschädigungen. Besonders
den Kontakt mit: Leitungen, der Kraftstoffleitung, dem Tank
und ele ktrischen Kabeln . Die Un terlassun g diese r
Vorsichtsmaßnahmen führt zu einer Feuergefahr.
BLOCKIEREN SIE KEINE ENTLÜFTUNGS ÖFFNUNGEN
ODER HITZESENKENDE ELEMENTE. Das Blockieren von
Öffnungen oder hitzesenkenden Elementen kann die
Temperaturen innerhalb des Verstärkers erhöhen. Dies
kann zu Feuer führen.
BENUTZEN SIE DIESES PRODUKT AUSSCHLIEßLICH IN
FAHRZEUGEN MIT 12V STROMVERSORGUNG. Die
Benutzung des Produkts bei anderer Stromstärke als 12V
kann zu Feuer, elektrischen Schocks oder Unfällen führen.
KLEMMEN SIE DIE NEGATIVE BATTERIELEITUNG VOR
DEM ANSCHLUSS DES GERÄTS AB. Die Nichterfüllung
kann elektrische Schocks oder andere Beschädigungen
aufgrund eines Kurzschlusses hervorrufen.
STELLEN SIE SACHGEMÄßE VERKABELUNG SICHER.
Um Feuer und Schaden am Produkt zu vermeiden,
verwenden Sie passend starke Kabel und achten Sie auf
Polarität der Anschlüsse.
VERMEIDEN SIE EIN DURCHEINANDER VON KABELN
MIT FAHR ZEUGTEI LEN. Stel len Si e sac hgemäße
Verkabelung laut Bedienungsanleitung sicher, so dass die
Kabel den eigentlichen Betrieb eines Fahrzeugs nicht
behindern. Kabel, die sich mit Lenkelementen, dem
Schalthebel, Pedalen etc. verwickeln können gefährlich
sein.
LEGEN SIE DIE KABEL SO AUS, DASS SIE NICHT
G EK RÜ MM T S IN D O DE R V ON S CH AR FE N
METALLISCHEN KANTEN EINGEDRÜCKT WERDEN. Um
eine Beschädigung und eine Krümmung der Kabel zu
vermeiden, verlegen Sie die Kabel weit entfernt von
beweglichen Teilen (wie Sitzschienen) und von scharfen und
spitzigen Fahrzeugteilen. Falls die Kabel durch ein Loch des
Metalls gelegt werden, benutzen Sie einen Gummiring, um
zu gewährleisten, dass die Kabelisolation nicht von einer
scharfen Kante aufgeschnitten wird.
F ÜR E IN EN M AS SE AN SC HL US S N IE MA LS
SCHRAUBEN VERWENDEN, DIE ZUM LENK- ODER
BREMSSYSTEM GEHÖREN. NIEMALS Schrauben des
L en k - o de r B re m ss y st e ms ( o de r a nd e re r
Sicherheitssysteme) oder des Tanks verwenden, um einen
Masseanschluss herzustellen. Der Gebrauch einer dieser
Teile k ann die Fäh igkeit , da s Aut o zu s teuer n,
beeinträchtigen und Unfälle, Feuer oder anderen Schaden
hervorrufen.
NUTZEN SIE GERÄTESCHUTZSICHERUNGEN M IT
HI NR EIC HE NDE R A MP ER E BE LA STB AR KEI T.
Andererseits können Feuer und elektrische Schocks
auftreten.
BENUTZEN SIE EINWANDFREIE ZUBEHÖRTEILE UND
BEFOL GEN SIE DIE INS TALLATIO NSANL EITUNG.
Be nut zen Si e a uss chl ie ßli ch vo rsc hri fts mäß ige
Zubehörteile. Der Gebrauch anderer Komponenten kann
das Produkt beschädigen oder zu einem unsachgemäßen
Einbau führen. Komponenten könnten nicht sicher verkabelt
sein und eine Fehlfunktion oder Gefahr darstellen.
GEBRAUCHEN SIE DAS PRODUKT NICHT SO, DASS
IHRE AUFMERKSAMKEIT VOM FAHREN ABGELENKT
IST. Jede Handlung, die kontinuierliche Aufmerksamkeit
verlangt, muss im stehenden Zustand des Fahrzeugs
vollzogen werden. Beim Ausführen solcher Handlungen
stoppen sie das Fahrzeug immer in einer sicheren Zone.
Nichteinhaltung kann Unfälle verursachen.
HALTEN SIE DIE LAUTSTÄRKE AUF EINEM SOLCHEN
LEVEL, DER IHNEN ERLAUBT, EXTERNE GERÄUSCHE
WÄHREND DES FAHRENS ZU HÖREN. Überhöhte
Lautstärkepegel, welche die Sirene von Notfallfahrzeugen,
das Geräusch von Eisenbahnen etc. übertönen, können
gefährlich sein und Unfälle verursachen. Außerdem kann
das sehr laute Musikhören innerhalb eines Fahrzeugs das
Gehör schädigen.
TECHNICAL SPECIFICATIONS
Power supply voltage
Amplifier
ONE 1000.1D
11 - 16V
Unregulated – Push Pull
External fuse
Autosense power-on
Overall efficiency
4 x 30A
in High Level mode only
>75%
600W x 1
0.4 ÷ 16V
LP + HP
20 ÷ 100Hz
40 ÷ 280Hz
LP and HP filter slope 24 dB/Oct
Phase shift
0 ÷ 360°
RCA
Modular jack
Dimensions
Weight
Color and finishing
310x200x50mm
2.9Kg
Black powder coating
WARNING! CAUTION:
IN CASE OF TROUBLE IMMEDIATELY DISCONTINUE
USE. Failure to comply may cause injury or damage the
product. For repair please contact an authorized MOSCONI
dealer.
DO NOT DISASSEMBLE OR MODIFY THE PRODUCT:
This action may result in accidents, fire or electric shock. Any
alteration or modification to the product immediately voids
any expressed or implied warranty.
THE INSTALLATION AND CON NECTION OF T HE
PRODUCT SHOULD BE PERFORMED BY QUALIFIED
PERSONNEL. The installation and connection of the
product requi re spec ific te chnical background and
experience. . For safety reasons, always contact an
authorized dealer to install the product in a correct way.
DO NOT INSTALL IN AREAS PARTICULARY HUMID OR
DUSTY. Avoid installing the product in areas excessively
humid or dusty. Presence of humidity or dust inside the
product can cause malfunction.
DO NO T IN STALL NEX T TO HE AT SE NSI TIVE
SURFACES. The amplifier may reach temperatures in
excess of 80°C (176°F) and contact with heat sensitive
surfaces may cause a fire hazard and damage to the
surface.
WHILE DRILLING HOLES, DO NOT DAMAGE TUBING
AND CABLES. While drilling holes in your vehicle during
installation, pay close attention to avoid damaging, blocking
or contact with: tubing, the fuel lines, the fuel tank and
electrical cables. Failure to follow these precautions will
pose a fire hazard and damages.
DO NOT OBSTRUCT VENTS OR HEAT SINKING PANELS.
Blocking vents or heat sinking panels may cause increased
temperatures inside the amplifier. This may cause a fire
hazard.
USE THIS PRODUCT EXCLUSIVELY IN VEHICLES WITH
12V POWER. Using the product with electrical power other
than 12V may cause fires, electric shock or other accidents.
DISCONNECT THE NEGATIVE (GROUND) BATTERY
LEAD BEFORE CONNECTING THE PRODUCT. Failure to
do so may cause electric shock or other damage and injury
due to short circuit.
ENSURE PROPER CONNECTIONS. To avoid fire hazard
and damage to the product, use cables of proper gauge and
pay close attention to the polarity of the connections.
AVOID TANGLING THE CABLES TO VEHICLE PARTS.
Make proper connections by following the instructions so
that the cables do not interfere with proper vehicle operation.
Cables that tangle with steering components, gear lever,
brake pedals, etc may be dangerous.
LAY OUT THE CABLES TO ENSURE THAT THEY ARE
NOT BENT OR COMPRESSED BY SHARP METAL
EDGES. To avoid damaging or bending the cables, lay out
the cables far from moving parts (such as the seat rails) and
from sharp or pointy vehicle parts. If the cables are to pass
through a hole in a metal sheet, use a rubber ring to ensure
that the cable insulation won't be cut by any sharp edge.
TO ESTABLISH A GROUND CONNECTION DO NOT USE
BOLTS THAT BELONG TO THE STEERING OR BRAKING
SYSTEM. NEVER use bolts from the steering or braking
system (or any other safety system) or the fuel tank to
establish a ground connection. Using any of these parts
may impair your ability to control the vehicle and cause
accidents, fire or other damage.
USE FUSES WITH ADEQUATE AMP RATING. Otherwise
there may be fires or electric shock.
USE THE CORRECT ACCESSORY PARTS AND FOLLOW
THE INSTALLATION INSTRUCTIONS. Be sure to use only
specified accessory parts. Using other components may
damage the product or result in improper installation.
Components may not be connected securely and cause
malfunction or danger.
DO NOT OPERATE THE PRODUCT IN WAYS THAT MAY
DISTRACT YOUR ATTENTION FROM DRIVING. Any
operation that requires continued attention must be done
when the vehicle is at full stop. Always stop the vehicle in a
safe area when performing such operations. Failure to do so
may cause accidents.
MAINTAIN THE VOLUME AT LEVELS THAT ALLOW
EXTERNAL NOISES TO BE AUDIBLE WHILE DRIVING.
Excessive volume levels, capable of blocking the sound of
emergency vehicles, rail crossings, etc, may be dangerous
and cause accidents. Furthermore, listening to audio at high
volume inside a vehicle may cause damage to your hearing.
SINGLE OR MULTIPLE OUTPUT
OUTPUT CONNECTIONS
“LINE OUT” OUTPUT
IF YOU DRIVE
THE 1000.1D WITH AN
HIGH LEVEL SOURCE,
USE THE REM CONNECTOR
AS OUTPUT TO POWER-ON
AN EXTERNAL AMPLIFIER.
To an external power amplifier
(LOW LEVEL SIGNAL)
MINIMUM CAPABILITY IMPEDANCE: 2 OHM TOTAL
BAND PASS FILTER
DEFAULT FACTORY POSITION
SETTINGS
NOTA: Mosconi GLADEN ONE 1000.1D è una amplificatore di potenza in Classe D ad alta efficienza.
Per loro natura intrinseca, gli amplificatori di Classe D sono inclini a produrre più inquinamento elettromagnetico rispetto ai tradizionali amplificatori analogici in Classe AB.
Per questo motivo, il processo di installazione deve essere curato esclusivamente da esperti.
Si raccomanda vivamente di contattare un tecnico professionista per installare questo dispositivo.
Impianti impropri o scarsa conoscenza delle buone norme di installazione, possono pregiudicare la qualità complessiva di tutto il sistema
HINWEIS: Mosconi GLADEN ONE 1000.1D ist ein Class D Hochleistungsvertärker.
Verglichen mit einem konventionellen analogen Class AB Verstärker, sind Class D Verstärker EMV konform zu installieren.
Aus diesem Grund muß die Installation von einem Experten durchgeführt werden.
Es wird dringend empfohlen, einen fachlich kompetenten Techniker mit der Installation dieses Gerätes zu beauftragen.
Unsachgemäße Installationen oder mangelnde Installationskenntnisse, können die Gesamtqualität des ganzen Systems beeinträchtigen.
NOTE: Mosconi GLADEN ONE 1000.1D is an high efficiency Class D power amplifier.
As per their intrinsic nature, Class D amplifiers are prone to produce more electromagnetic pollution when compared to conventional analog Class AB amplifiers.
For this reason, the installation process must be cared exclusively by experts.
It is strongly recommended to contact a professional technician to install this device.
Improper installations or poor knowledge of good installation rules, may prejudice the overall quality of the whole system.
WARNING
WARRANTY CARD
WARNINGS

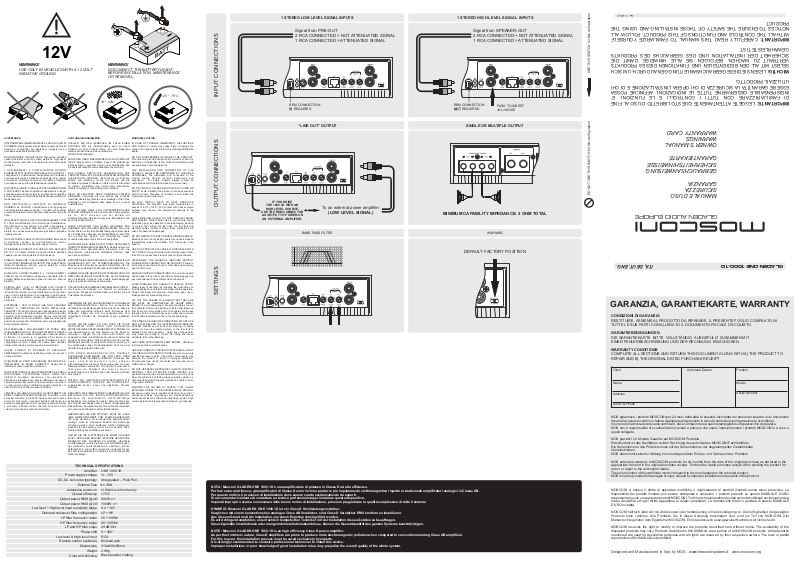

OWNER’S MANUAL
GARANTIEKARTE
SICHERHEITSHINWEISSE
GEBRAUCHSANWEISUNG
GARANZIA
SICUREZZA
MANUALE D’USO
GLADEN AUDIO EUROPE
ITA, DEUT, ENG
GLADEN ONE 1000.1D
GARANZIA, GARANTIEKARTE, WARRANTY
CONDIZIONI DI GARANZIA
RESTITUIRE, ASSIEME AL PRODOTTO DA RIPARARE, IL PRESENTE FOGLIO COMPILATO IN
TUTTE LE SUE PARTI CON ALLEGATO IL DOCUMENTO FISCALE D’ACQUISTO.
GARANTIEBEDINGUNGEN
DIE GARANTIEKARTE BITTE VOLLSTÄNDIG AUSGEFÜLLT ZUSAMMEN MIT
EINER FEHLERBESCHREIBUNG UND DER RECHNUNG EINSCHICKEN.
WARRANTY CONDITIONS
COMPLETE ALL SECTIONS AND RETURN THIS DOCUMENT ALONG WITH A) THE PRODUCT TO
REPAIR AND B) THE ORIGINAL DATED PURCHASE RECEIPT
Client Autorized Dealer
Name
Address
e-mail & Phone
MOS garantisce i prodotti MOSCONI per 24 mesi dalla data di acquisto dichiarata nel presente riquadro e nel documento
fiscale di acquisto (scontrino o fattura da allegare alla presente in caso di restituzione per riparazione al rivenditore).
Il numero di matricola del presente certificato, deve corrispondere a quello stampigliato sull’apparecchio da riparare.
MOS non è responsabile di eventuali danni causati a persone che usano impropriamente i prodotti MOSCONl o a cose a
questi collegate.
MOS gewährt 24 Monate Garantie auf MOSCONI Produkte.
Entscheident ist das Kaufdatum auf der Rechnung des autorisierten MOSCONI Fachhändlers.
Die Seriennummer des Produkts muss mit der Seriennummer der abgestempelten Garantiekarte
übereinstimmen.
MOS übernimmt keinerlei Haftung bei unsachgemäßem Einbau und Gebrauch des Produkts.
MOS extends a warranty to MOSCONI products for 24 months from the date of the original purchase as declared in the
appropriate box and in the original purchase receipt. Enclose the dated purchase receipt when sending the product for
return or repair to the authorized dealer.
The serial number of this certificate must correspond to the one stamped on the returned product.
MOS is not responsible for damages or injury caused by improper installation or operation of the product.
MOSCONI si riserva il diritto di apportare modifiche o miglioramenti ai prodotti illustrati senza alcun preavviso. La
disponibilità dei prodotti illustrati può essere sottoposta a variazioni. I prodotti presenti su questo MANUALE D’USO
rappresentano solo una parte dei prodotti MOSCONI. Tutti i marchi eventualmente citati sono stati utilizzati esclusivamente a
scopo descrittivo ed ogni diritto appartiene ai relativi proprietari. La riproduzione totale o parziale di questo MANUALE
D’USO è vietata.
MOSCONI hält sich jeder Art von Änderungen oder Verbesserung ohne Ankündigung vor. Die Verfügbarkeit der gezeigten
Produkte kann variieren. Alle Produkte, die in dieser Anleitung beschieben sind, sind ein Teil von MOSCONI. Alle
Markenrechte gehören dem Eigentümer MOSCONI. Ein total oder auch auszugsweiser Nachdruck ist nicht erlaubt.
MOSCONI reserves the right to modify or improve the products described here without notice. The availability of the
displayed products may vary. Products described in this MANUAL are a portion of all MOSCONI products. All trademarks
mentioned are used for descriptive purposes and all rights are reserved by their respective owners. The total or partial
reproduction of this MANUAL is prohibited.
Designed and Manufactured in Italy by MOS - - www.mosconi.orgwww.mosconi-system.it
Product
Model
Serial Number
Page 2
VERSTÄRKER REMOTE
Verbinden Sie den Remote-Eingang mit dem Remote-
Ausgang des Autoradios (12V Ausgang für Verstärker
oder
automatische Antenne)
IM HIGH-LEVEL MODE
12V REMOTE OUTPUT, Verwenden Sie diesen
Remoteanschluss um den externen Verstärker
einzuschalten.
REMOTE POWER CONTROL
Connect the remote power terminal (+12V) of the source
to the FASTON connector of the amplifier using a
properly terminated cable.
HIGH LEVEL MODE
if you drive the 1000.1d with an
high level source,use the rem connector as output to
power-on
an external amplifier.
Adjust the sensitivity of the amplifier to the input
signal to adapt to the level of the audio source.
Consult the manual of the audio source.
2) Replace the fuse
3) Recharge or replace the vehicle's battery
4) Contact an authorized reseller to initiate the procedure for
in caso di sorgente ad alto livello utilizzare il REM come
output per accendere un eventuale amplificatore in
cascata
SORGENTE ALTO LIVELLO
Drehen Sie am „VOLT“ Regler um den Verstärker
Ihrem Radio/Prozessor bzgl. der Lautstärke
ACCENSIONE REMOTA
Collegare il terminale di accensione remota (+12V) della
sorgente al connettore FASTON dell’amplificatore
utilizzando un cavetto opportunamente terminato.
Signal anschließen wollen (Vorverstärkerausgang
Lautsprechersignal anschließen wollen (schon
Sie „ LO“ LEVEL, wenn Sie ein unverstärktes
(Cinch/Mini-Iso) vom Radio/Prozessor).
Wählen Sie „HI“ LEVEL, wenn Sie ein
perché si adatti al livello del segnale generato dalla
Consultare il manuale di uso della sorgente
Technical Assistance
Regolare la sensibilità d’ingresso dell’amplificatore
Selezionare alto o basso livello di ingresso a
seconda dell’uscita utilizzata dell’autoradio
6) Current overload in the loudspeaker circuit
Remedy
1) Verify/restore the connection and/or replace the damaged
loudspeakers
2) Verify/restore the connection from the audio source
3) Properly adjust the audio source following the
manufacturer's recommendations
4) Wait 3 seconds, the amplifier will switch to normal operation
5) Wait for the temperature to decrease
6) Remove the cause of the overload
RED: the amplifier is powered on but is not functioning.
Cycle the power to verify proper operation.
Possible causes:
1) The power supply is inadequate
2) The fuse has blown
3) The power voltage is below 7 VDC
4) The amplifier is malfunctioning
Remedy:
1) Verify and restore the connections and the contacts of the
power circuit
5) The temperature has reached the safety threshold
GREEN: the amplifier is in operation
Possible causes for lack of sound:
1) The loudspeaker system is not connected properly or is
damaged
2) The signal cables from the audio source are not properly
connected or damaged
3) The signal from the audio source is absent or inadequate
4) The amplifier is powering up
4) Kontaktieren Sie einen autorisierten Vertriebspartner, um
die technische Betreuung einzuleiten
LED
3) Die Stromversorgung ist unter 7 Volt
4) Der Verstärker ist defekt.
Abhilfe:
1) Überprüfen/erneuern Sie die Verkabelung und die
Kontakte des Stromkreislaufs
2) Tauschen Sie die Sicherung aus
3) Laden Sie die Batterie auf oder ersetzen Sie die
Fahrzeugbatterie
funktioniert aber nicht.
Mögliche Gründe:
1) Die Stromversorgung ist unzureichend
2) Die Sicherung ist durchgebrannt
5) Warten Sie, bis die Temperatur sinkt
6) Beheben Sie den Grund der Überlastung
ROT: der Verstärker ist eingeschaltet,
ersetzen sie beschädigte Lautsprecher
2) Überprüfen/erneuern Sie die Verkabelung des Radios
1) Überprüfen/erneuern Sie die Verkabelung und/oder
3) Passen sie das Radio sachgemäß mit Hilfe der
Herstellerempfehlung an
4) Warten Sie 3 Sekunden, der Verstärker wird wider in den
normalen Betrieb Übergehen
2. Sostituire il fusibile.
3. Ricaricare o sostituire la batteria.
4. Rivolgersi al punto vendita per attivare la procedura di
Assistenza Tecnica
LED
GRÜN: der Verstärker ist in Betrieb
Mögliche Gründe wenn kein Ton hörbar ist:
1) Das Lautsprechersystem ist nicht vorschriftsmäßig
verbunden oder ist beschädigt
2) Die Signalkabel des Radios sind nicht sachgemäß
verbunden oder beschädigt
3) Das Signal des Radios ist nicht vorhanden oder
unzureichend
4) Der Verstärker startet gerade
5) Die Temperatur hat den Sicherheits-Grenzbereich erreicht
6) Momentane Überlastung der Lautsprechereinheit
Abhilfe:
sorgente.
3. Regolare adeguatamente la sorgente seguendo le istruzioni
fornite dal costruttore.
4. Attendere tre secondi, l’amplificatore passerà al normale
funzionamento.
5. Attendere che la temperatura diminuisca.
6. Eliminare la causa del sovraccarico.
ROSSO: l'amplificatore è acceso ma non in funzione.
Spegnere e riaccendere l'amplificatore per verificarne il
funzionamento
Possibili cause:
1. Il circuito di alimentazione è inadeguato.
2. Il fusibile è bruciato.
3. La tensione presente ai morsetti d’alimentazione
dell’amplificatore è inferiore a 7 VDC.
4. L’amplificatore è guasto.
Rimedio:
1. Verificare e ripristinare i cavi e la solidità dei contatti nel
circuito di alimentazione.
2. Verificare/ripristinare i collegamenti provenienti dalla
LED
VERDE: l'amplificatore è in funzione.
Possibili cause in assenza di suono:
1. Il sistema di altoparlanti non è ben collegato o è
danneggiato.
2. I cavi di segnale provenienti dalla sorgente sono scollegati o
danneggiati.
3. Il segnale proveniente dalla sorgente è assente o
inadeguato.
4. E’ in corso la sequenza di accensione.
5. La temperatura dell’amplificatore ha raggiunto la soglia di
sicurezza.
6. Si è verificato un sovraccarico di corrente nel circuito degli
altoparlanti.
Rimedio:
1. Verificare/ripristinare i collegamenti e/o sostituire gli
altoparlanti danneggiati.
Select the hi low input voltage
INPUT CONTROL
anzupassen
Control the phase shift by using the
Durch drehen an dem Regler stellen
Regolare il ritardo di fase tramite il
Sie die gewünschte Phase ein
CONTROLLO DI FASE
potentiometer (knob)
PHASE CONTROL
PHASENDREHER
potenziometro
verstärktes Signal vom Radio).
CONTROLLO INGRESSI
EINGANGSMODUS
sorgente.
(opzionale) al connettore dell’amplificatore
Collegare il terminale del controllo remoto
Pegelfernbedienung mit dieser Buchse
Connect the remote control (optional)
CONTROLLO REMOTO (opzionale)
REMOTE CONTROL (optional)
Verbinden Sie die Leitung der
PEGELFERNBEDIENUNG:
terminal to this connector

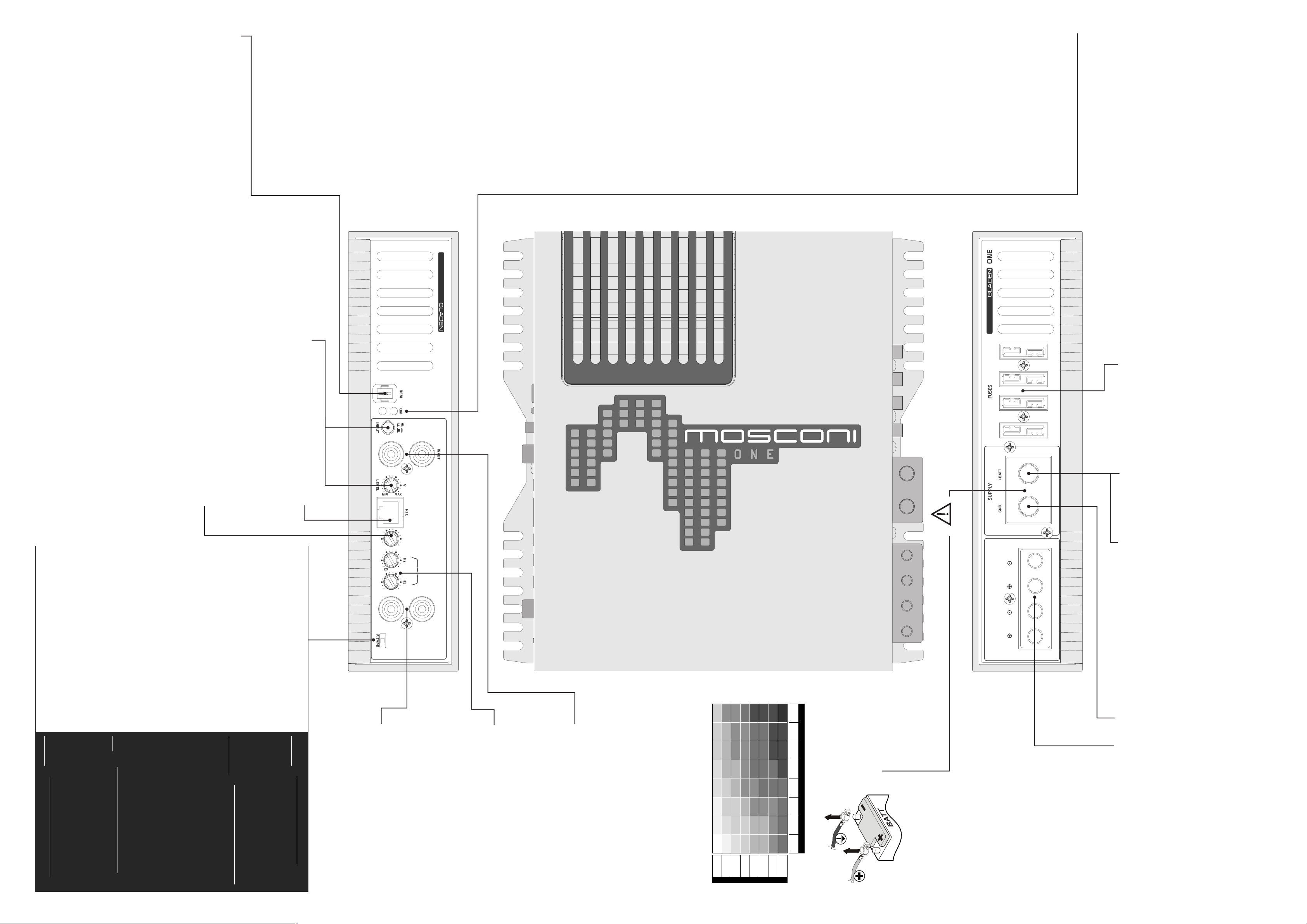

ONE 1000.1D
source and then disconnect the battery.
Remove the blown fuse and replace it with the
muss das Radio abgeschaltet sein und
die Batterie abgeklemmt werden.
Entfernen Sie die defekte
Sicherung und ersetzen Sie diese mit
einer Sicherung der gleichen Größe
stesso tipo e di pari portata (stessa corrente
massima).
SICHERUNGEN
FUSIBILE
Procedere alla sostituzione del fusibile
assicurandosi che la sorgente sia spenta e la
batteria scollegata.
Togliere il fusibile bruciato e sostituirlo con uno dello
PRT
Vor dem Austausch der Sicherung
FUSE
same model and rating (same maximum amp)
Before replacing the fuse, power off the audio
The default operation mode is "BTL”
Bring back the AUTOSENSE switch to BTL mode.
power output stage of the headunit is ON or OFF so the autosense works tracking the
real status of the headunit.
The "SE" compares constantly the output signal of the headunit with a fixed threshold
and if it is higher, the autosense circuitry activates the amplifier at least for 1 minute.
If any appropriate signal is detected for more than 1 minute the amplifier goes OFF.
hasn't be used.
The main difference between two operation modes is that the "BTL" detects if the
per channel @ 4Ohm) so the "SE" mode should be used to achieve the right
autosense operation.
Almost all the recent headunits have high power output stages (typically 35 ~
50Wrms per channel @ 4Ohm) so the "BTL" mode is recommended.
If it doesn't happen, SE mode is not suitable for your purposes and it
off.
by a misuse of this feature.
If you decide to use SE mode, please follow carefully at least one of the
rules herein described.
Once the installation has been completed, you must check that the
amplifier switches off within few minutes after that the headunit is powered
Both "SE" and "BTL" are referred to the electrical configuration of the power output
stages in every headunit.
Old and/or cheap headunits have low power output stages (less than 10 ~ 15Wrms
"SE" means "Single Ended" while "BTL" means "Bridge Tied Load".
Schaltung besitzt und kein Remotesignal generiert.
AUTOSENSE: switch to SE, if your source has not a BTL technology
Minute) wieder deaktiviert wird:
Die S.E. Erkennung sollte gewählt werden, wenn der OEM Verstärker keine BTL
sollte die BTL Erkennung bevorzugt werden.
S.E. (Single Ended) Signalerkennung:
Das Remote Signal wird generiert, sobald ein Audiosignal anliegt und zeitverzögert (1
beim Abschalten sofort ohne Zeitverzögerung wieder deaktiviert wird. Wenn möglich,
Das Remote Signal wird generiert, sobald der OEM Verstärker eingeschaltet, und
„S.E.“ und „BTL“ bezieht sich auf die elektrische Schaltung des Endverstärkers der
Headunit, oder des vorgeschalteten OEM Endverstärkers.
BTL (Bridge Tied Load) Spannungserkennung:
feature.
An improper use of SE mode may bring your car battery to a complete
discharge in few hours.
Use SE only exclusively at your own risk and if all the other options don't
work for you.
MOSCONI-GLADEN is not responsible in any way for damages caused
WARNING! BTL mode is the default mode for the AUTOSENSE
(ggf. wird der Verstärker des Fahrzeugs erst nach dem Herunterfahren
des CAN-BUS abgeschaltet!) abgeschaltet wurde. Sollte der SE-Mode
das Remotesignal nicht abschalten, ist dieser Betriebsmodus nicht
kompatibel! Bitte verwenden Sie dann den BTL- MODE.
Technische Erklärung zum SE-Mode:
funktioniert und somit der Endstufe und die remotegeschalteten
Verstärker innerhalb weniger Minuten abschalten, nachdem das Autoradio
Verantwortung, GLADEN MOSCONI übernimmt keinerlei Haftung bei
Missbrauch der Autosense Funktion!
Bitte beachten Sie folgende Hinweise!
Bei Inbetriebnahme ist darauf zu achten, dass die Autosense sachgemäß
Verstärker ist
AUTOSENSE: Stellen Sie auf SE wenn die Wiedergabequelle kein BTL-
dann, wenn alle anderen Möglichkeiten nicht funktionieren und Sie sich
sicher sind, dass dieser sachgemäß funktioniert! Sie handeln in eigener
La modalità di funzionamento di default è "BTL".
Bei unsachgemäßer Verwendung des SE-Betriebsmodus kann es dazu
führen, dass die Autosense das Remotesignal nicht zuverlässig schaltet
und die Batterie entladen wird. Verwenden Sie den SE-Betriebsmodus nur
ACHTUNG! Die Grundeinstellung der Autosense ist der BTL Mode!
Riportare l'interruttore AUTOSENSE nella posizione BTL.
La principale differenza tra le due modalità di funzionamento è che il "BTL" rileva se
"SE" per ottenere il corretto funzionamento autosense.
Quasi tutte le Sorgenti più recenti hanno alti livelli di potenza di uscita (in genere 35 ~
50Wrms per canale @ 4 Ohm), ed è raccomandato il modo "BTL".
danni causati dall'abuso di questa funzione.
Usando la modalità SE, vogliate seguire attentamente almeno una delle
regole illustrate in seguito.
Conclusa l'installazione, verificate che l’amplificatore si spenga entro
pochi minuti dallo spegnimento della sorgente.
Se questo non accade, la modalità SE non è adatta ai vostri scopi e non
deve essere usata.
Sia "SE" e "BTL" sono riferiti alla configurazione elettrica dei finali di potenza nei
diversi tipi di Sorgente.
Sorgenti datate o economiche hanno bassi livelli di potenza di uscita (meno di 10 ~
15Wrms per canale @ 4 Ohm). In questi casi dovrebbe essere utilizzata la modalità
"SE" sta per "Single Ended", mentre "BTL" per "Bridge Tied Load".
AUTOSENSE: spostare su SE se l’autoradio non ha tecnologia BTL
Un uso improprio della modalità SE potrebbe portare in poche ore alla
scarica completa della batteria auto.
Usate la modalità SE esclusivamente a vostro rischio e solo se
strettamente necessario.
MOSCONI-GLADEN non è responsabile in alcun modo per eventuali
AUTOSENSE.
ATTENZIONE! BTL è la modalità predefinita della funzione
lo stadio finale di potenza della unità principale è ON o OFF in modo che il
rilevamento automatico funziona il monitoraggio dello stato reale della unità
principale.
Il "SE" confronta continuamente il segnale di uscita dell'unità principale con una
soglia fissa e se è più elevato, la circuiteria autosense attiva l'amplificatore almeno
per 1 minuto.
Se un opportuno segnale non viene rilevato per più di 1 minuto, l'amplificatore si
spegne.
PHASE
HP CUT LP CUT
USCITA SEGNALE RCA
uscita in linea a basso livello
CINCH SIGNAL EINGANG
Low-Level Signal Ausgang
RCA SIGNAL OUTPUT
LOW level signal line output
DEG
0
360
24dB/oct
100
280
40
OFF
BTL
SE
X-OVER
LINE OUT
CROSS-OVER
Regolare la frequenza di taglio
del filtro tramite il potenziometro
FREQEUNZWEICHE HINTEN:
Durch drehen der HP und LP Potis lassen sich
die Trennfrequenzen einstellen.
X-OVER REAR
Control the cut-off frequency of the filter by
using the potentiometer (knob)
INGRESSO SEGNALE RCA
ingresso segnali alto e basso livello
CINCH SIGNAL EINGANG
High-Level oder Low-Level Signal Eingang
RCA SIGNAL INPUT
HI LOW level signal input
12V
POSITIVO DI ALIMENTAZIONE
Collegare il morsetto al polo Positivo della batteria
utilizzando un cavo il più corto possibile e
opportunamente terminato.
Si consiglia l’utilizzo di un fusibile esterno il più
vicino possibile alla batteria
12V (PLUS) ANSCHLUSS
Verbinden Sie den „SUPPLY +“ Anschluss der
Endstufe mit dem Pluspol der Fahrzeugbatterie.
Verwenden Sie hierfür ein möglichst kurzes Kabel
mit einem ausreichendem Querschnitt. Achtung:
Benützen Sie unbedingt eine externe Sicherung
(optional). Die Größe muss entsprechend dem
Kabelquerschnitt sein und befestigen Sie diese so
nah wie möglich am Pluspol der Fahrzeugbatterie.
POSITIVE POWER CONNECTION
Securely Connect the clamp to the positive lead of
the battery. Use the shortest possible cable with the
proper terminal. We recommend using an external
fuse as close as possible to the battery.
TOTAL IMPEDANCE 2 OHM MIN
SPK 1 SPK 2
4/21
4/21
2/34
0/54
0/54
2
6/14 6/14
4/21 4/21
2/34 2/34
0/54 0/54
0/54
6.7-8.5
0/54
NEGATIVO DI ALIMENTAZIONE
Collegare saldamente il morsetto ad un punto
metallico della vettura ripulito da residui, utilizzando
un cavo il più corto possibile e opportunamente
terminato.
MASSE (MINUS) ANSCHLUSS
Verbinden Sie den „SUPPLY - “ Anschluss der
Endstufe mit der Fahrzeugkarosserie. Achten Sie
darauf, dass die Kontaktfläche sauber, trocken und
unlackiert ist! Benützen Sie ein möglichst kurzes
Verbindungskabel
NEGATIVE POWER CONNETION
Securely connect the clamp to a metallic part of the
frame or chassis of the vehicle. Strip the paint and
debris, and use the shortest possible cable with the
proper terminal.
6/14
6/146/14
4/21 4/21 4/21
2/34 2/34 2/34
10/6 10/612/4 8/9 8/9 8/9
MIN. SECTION (AWG/mm )
14/2 12/4
0-20
WARNING!
Use power cables with a gauge that is appropriate to the
current load and to the length of the cable. The table in this
manual indicates the minimum gauge for safe use. Whenever
possible, use the largest gauge available.
8/9 8/9
12/4 10/6
20-35
8/9 8/9
10/6
35-50
4/21
6/14
8/9 8/9
50-65
4/21
4/21
6/14
6/14
65-85
0/54 0/54
2/34
2/34 2/34
2/34 2/34
4/21
4/214/214/21
6/14
6/14
2/34 2/34 2/34
85-105
105-125
125-150
CURRENT (A)
LENGTH (m.)
0-1.2 1.2-2.1 2.1-3.1 3.1-4.0 4.0-4.9 4.9-5.8 5.8-6.7
WARNING!
DISCONNECT THE
BATTERY LEADS
BEFORE
INSTALLATION,
MAINTENANCE OR
REMOVAL.
due coppie di poli (+ & -)
USCITE AGLI ALTOPARLANTI
LAUTSPECHERANSCHLUSS
SPEAKER CONNECTION
und T2 sind paralell verschaltet).
one or two couple of terminals (+ & -)
Schließen Schließen Sie einen oder mehrere
Subwoofer an Terminal 1 +/- und oder 2 +/- an (T1
Collegare il singolo o la coppia di altoparlati ad una o
Connect the single speaker or a couple of speaker to
Loading...
