Описываемый сварочный агрегат представляет собой моноблок, в состав которого входят двигатель и литой корпус,
закрытый передней панелью. Внутри этого литого корпуса размещены все электрические компоненты агрегата:
генератор переменного тока с возбуждением от постоянных магнитов, высокочастотный мостовой преобразователь,
плата управления и электромагнит.
0
Основныетехническиехарактеристики:
• Постоянный сварочный ток 150 Априпродолжительности включения 60%.
• Регулирование постоянного сварочного тока по инверторной технологии (англ. «chopper technology»).
• Используемые электроды: «целлюлозные, с основным покрытием и рутиловые».
• Всерийном варианте исполнения имеется устройство для предотвращения примерзания электродов (Antistick).
• Генерируемая мощность для вспомогательных цепей: 1600 Вт / 230 Впостоянного тока припродолжительности
включения 100% (максимальная мощность 2000 Вт).
• Автоматический перевод двигателя с минимального режима на максимальный при подключении нагрузки.
• Масса 34 кг.

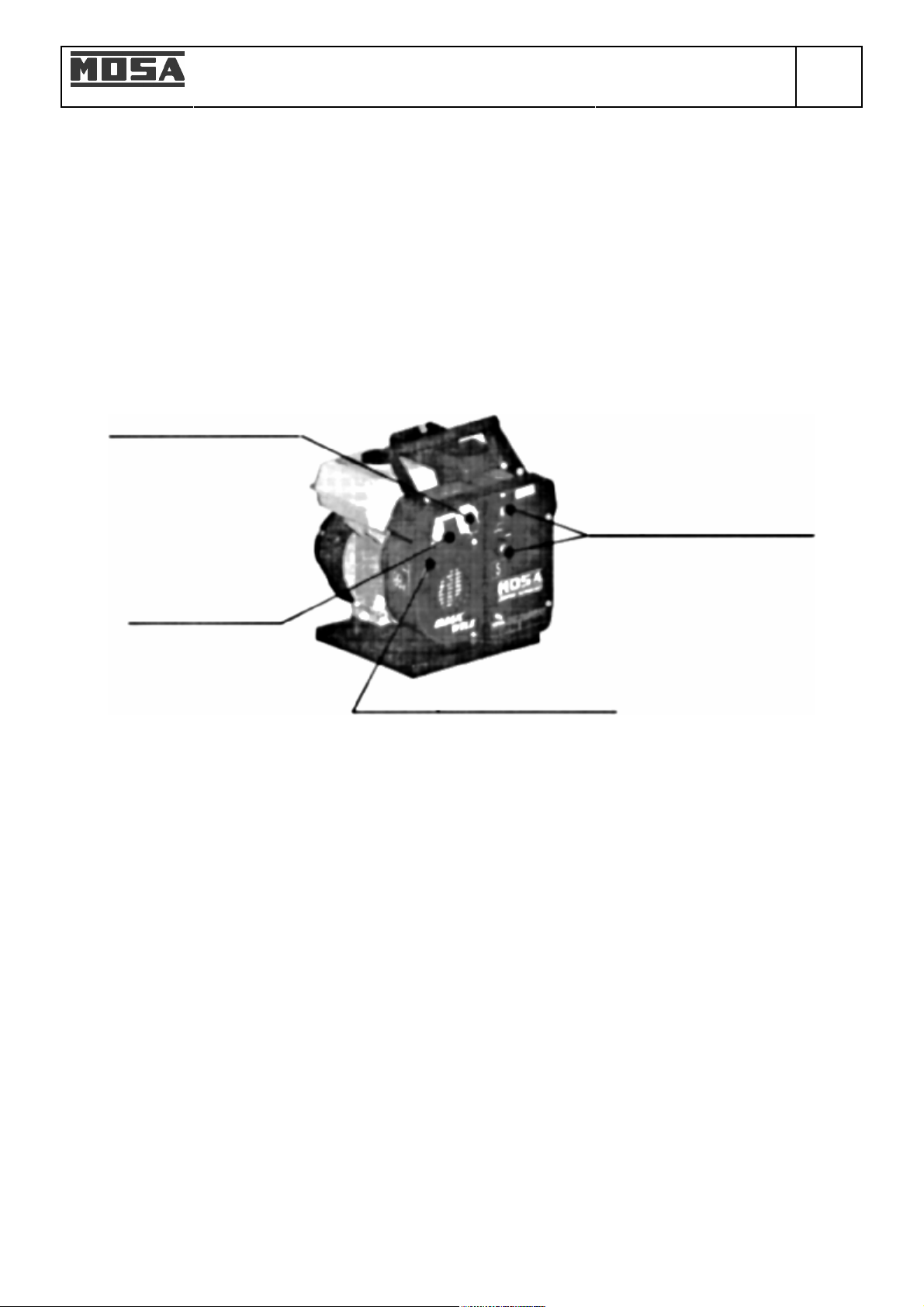

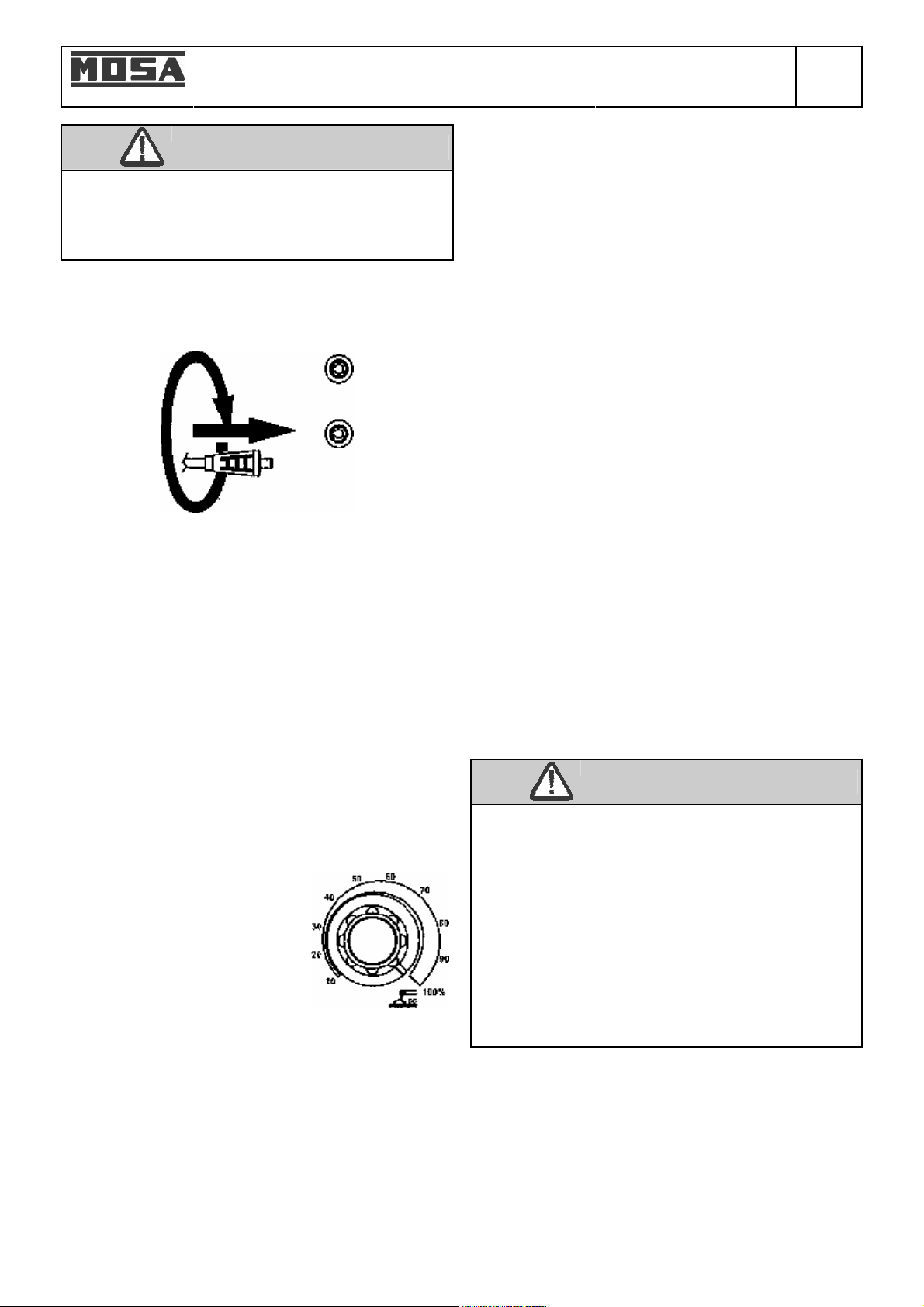

Вращающаяся ручка для
регулирования сварочного тока
Контактные гнезда для
подсоединения сварочных кабелей
Розетка
вспомогательной цепи
Плавкие предо
вспомогательной цепи
Электрические компоненты агрегата:
•Генератор свозбуждениемотпостоянныхмагнитов: этот генераторсостоитиз 2-х гальванически разделенных
обмоток, из которых одна предназначена для генерирования сварочного тока, другая – для питания
вспомогательных цепей.
•Соленоид дляавтоматическогопереводадвигателянахолостойрежим (англ. autoidl): наэлектромагнит,
размещенный внутри литого алюминиевого корпуса, электропитание подается только при отсутствии нагрузки, что
заставляет двигатель работать на режиме с минимальной частотой вращения (2000 об/мин). При появлении
нагрузки – в цепи сварки или во вспомогательной цепи, цепь электропитания этого электромагнита размыкается, и
двигатель выходит на максимальную частоту вращения (4000 об/мин – номинальное значение на холостом
режиме.
•Высокочастотный сварочныймостовойпреобразователь: предназначен длярегулированиясварочноготокас
использованием «инверторной технологии» (англ. chopper technology), при которой осуществляется прерывание с
высокой частотой постоянного сварочного тока.
•Датчик Холла: это высокоточныйизмерительныйдатчиксварочноготока, полностью изолированныйотцепи
измеряемого тока.
• Реактор для электродов типа «citoflex» (вариант исполнения для Италии).

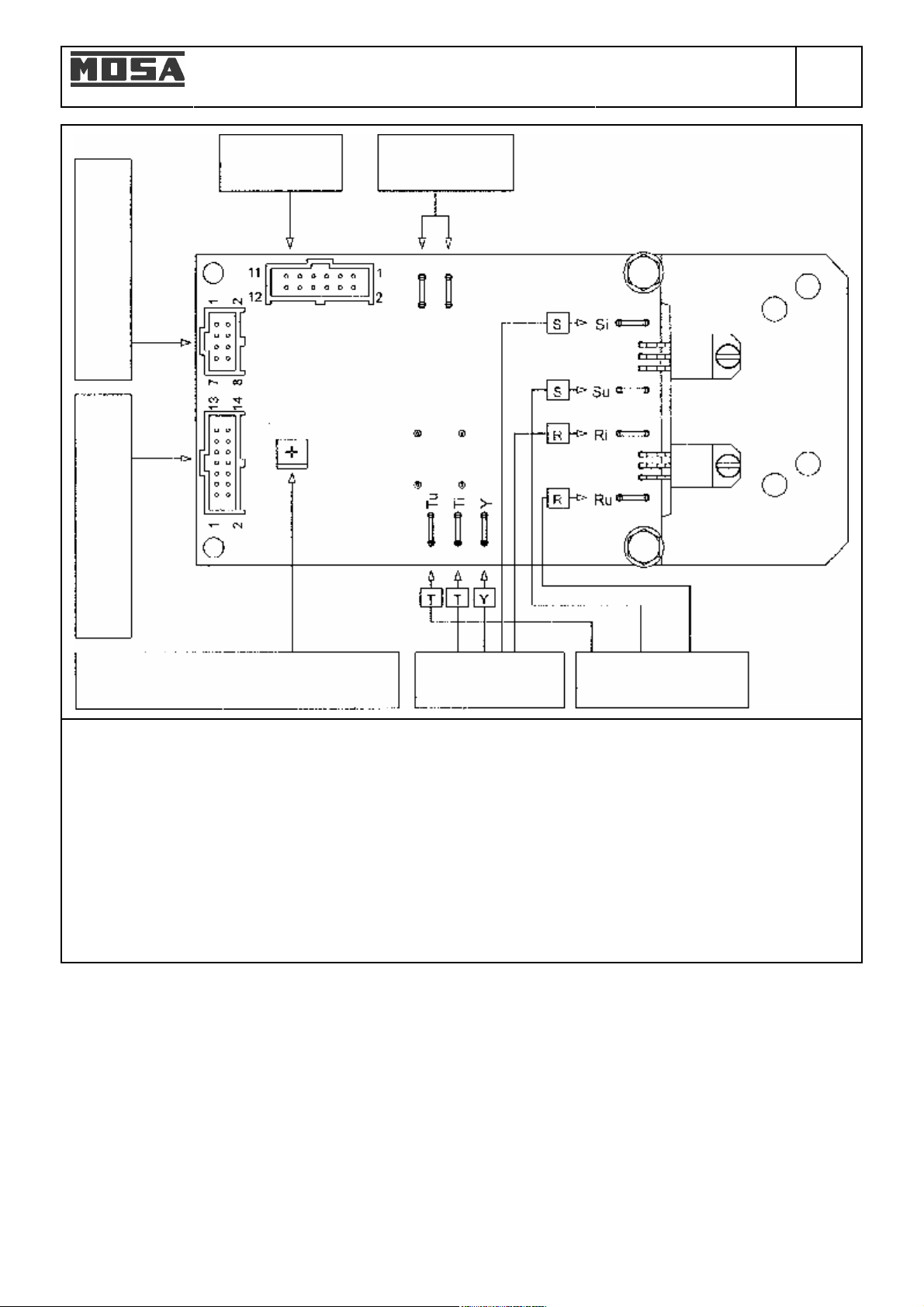

• Плата управления PWM: единая плата управления всем сварочным процессом, током во вспомогательной цепи, а
также электромагнитом управления частотой вращения двигателя. Она укомплектована 3 интегральными схемами
широтно-импульсной модуляции - PWM (англ. Pulse Width Modulation). Применение интегральных схем PWM не
только для управления сварочным процессом, но и для включения-выключения электромагнита сводит к минимуму
мощность потерь на этом электромагните.
•Вспомогательная цепьпостоянноготокасмикровыключениями: микропрерывания постоянноготокаво
вспомогательной цепи на несколько миллисекунд через каждые 50 мс производятся для того, чтобы погасить
нежелательные дуги, которые могут возникать при размыкании выключателя используемого электроинструмента.

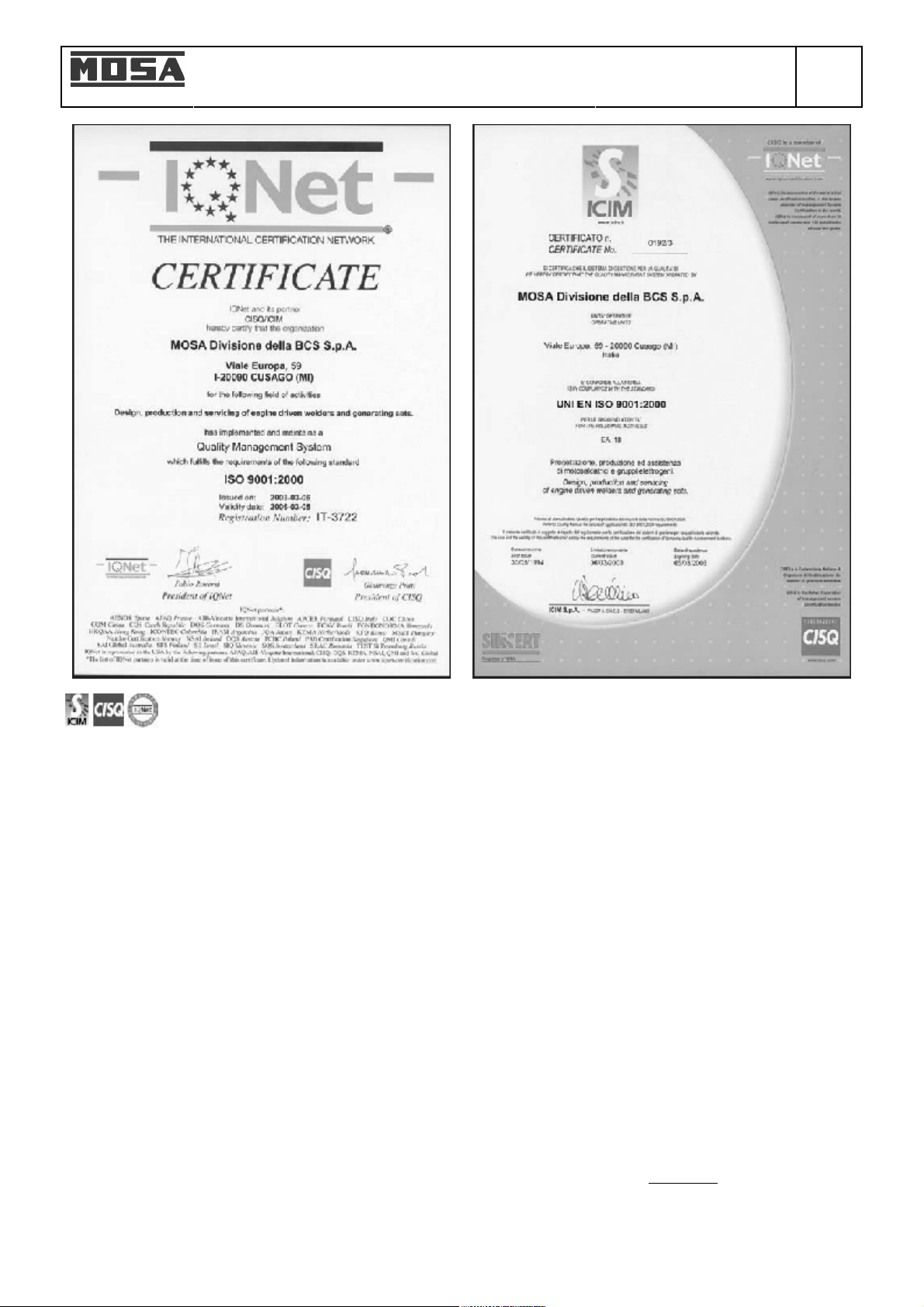

Сертификат№ 0192/3 согласно стандартуИСО 9001:2000
В 1994 году фирма «MOSA» впервые добилась
сертификации собственной Системы Качества согласно
итальянскому, европейскому и международному стандарту
UNI EN ISO 9002. После трех пролонгаций фирма «MOSA»
в марте 2003 г. еще раз продлила действие этой
сертификации, одновременно обновив и расширив рамки
ее применения, в соответствии с требованиями стандарта
UNI EN ISO 901:2000. При этомставиласьзадача обеспечить качество изделий и услуг при проектировании,
разработке, производстве и послепродажном
сопровождении сварочных и электроагрегатов.
Итальянский Институт сертификации качества (ICIM),
являющийся членом европейской организации CISQ и,
следовательно, одним из звеньев сети международных
органов сертификации IQNet, выдал авторитетное
положительное заключение в отношении деятельности,
осуществляемой фирмой «MOSA» в ее офисе и на
производственном предприятии в Кусаго (провинция Милан).
Для компании «MOSA» эта сертификация отнюдь не
является конечной целью. Напротив, она
рассматривается как обязательство для всей фирмы на
будущее. Во-первых, всемерно поддерживать качество
выпускаемой продукции и ее сервисного обслуживания на
уровне, который всегда и при любых условиях должен
удовлетворять требованиям клиентов. Во вторых,
повышать прозрачность компании и доступность
информации относительно всех видов ее деятельности в
полном соответствии с Руководством по качеству
продукции и сервисных услуг и с предусмотренными
Системой обеспечения качества официальными
процедурами.
Стандарт UNI EN ISO 9001 : 2000
Благодаря этому клиенты фирмы «MOSA» получают
следующие выгоды и преимущества:
−- Качество выпускаемыхфирмойизделийи
предоставляемых ею услуг всегда остается на
уровне ожиданий со стороны клиента.
−- Фирма обязуетсянепрерывноработатьнад
совершенствованием изделий и повышением их
технических характеристик, добиваясь их высокой
конкурентоспособности.
−- Фирма гарантируеттехническоесопровождениеи
компетентную поддержку при решении возникающих
проблем.
−- Фирма постояннозаботитсяосоздании
специальных технических средств и оснащения,
обеспечивающих надлежащее применение изделий,
безопасность операторов и сохранение окружающей
среды, и своевременно информирует о таких
разработках заинтересованных клиентов.
−- Соблюдение требованийкпринятойнафирме
системе обеспечения качества систематически
контролируется Институтом сертификации (ICIM).
Перечисленные обстоятельства документально
подтверждены и гарантируются Сертификатом Системы
Качества № 0192, выданным Итальянским институтом
сертификации машиностроительных предприятий – ICIM
S.p.A. – Милан (Италия) – www.icim.it.
Page 4
СодержаниеCHOPPER 4SE
MOSA 1.0-05/04
М 01 СЕРТИФИКАТЫ КАЧЕСТВА
М 1.01 АВТОРСКИЕ ПРАВА
М 1.1 ПРИМЕЧАНИЯ
М 1.4 МАРКИРОВКА ЗНАКОМ «СЕ»
М 2 ПРЕДУПРЕЖДЕНИЯ

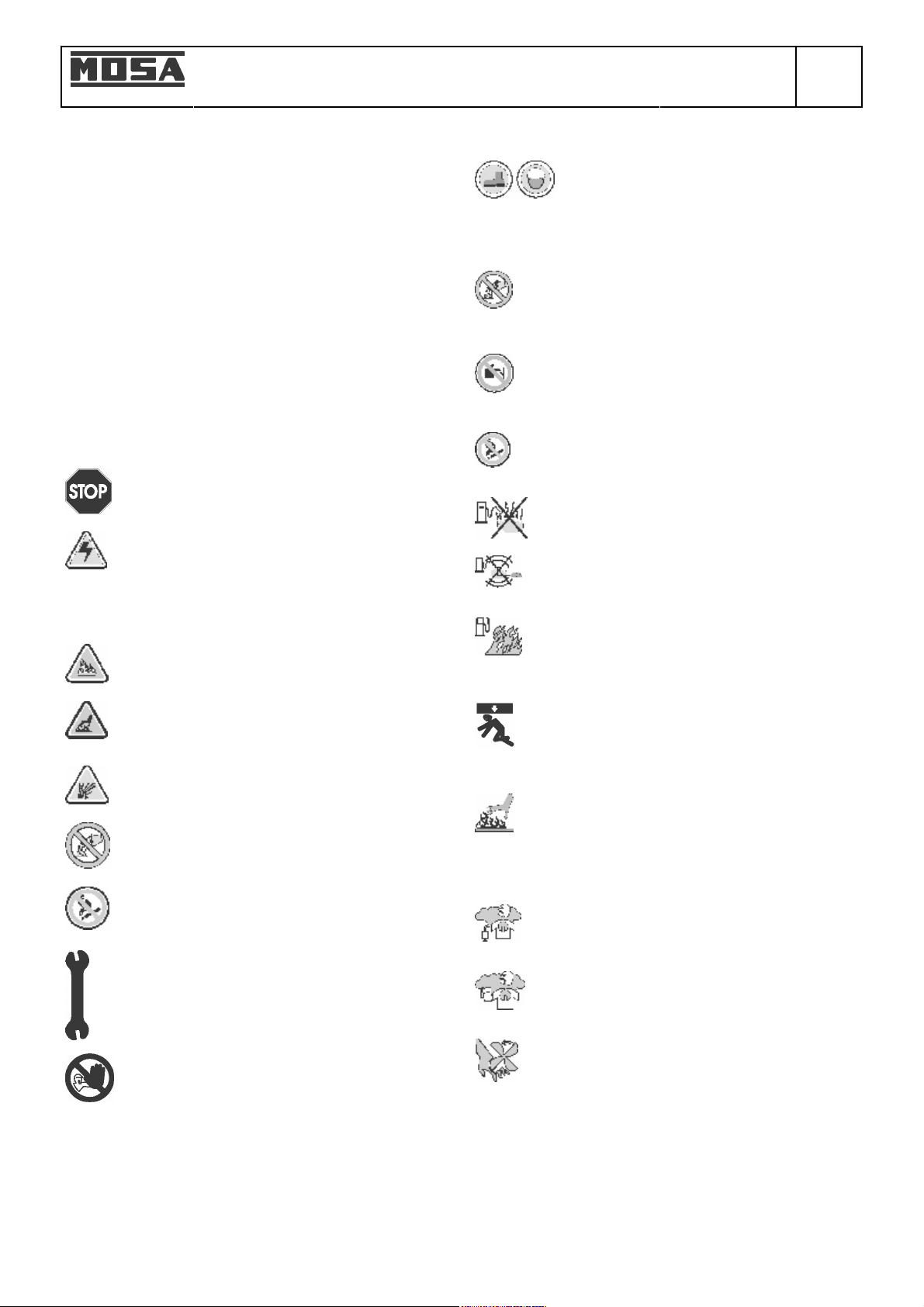

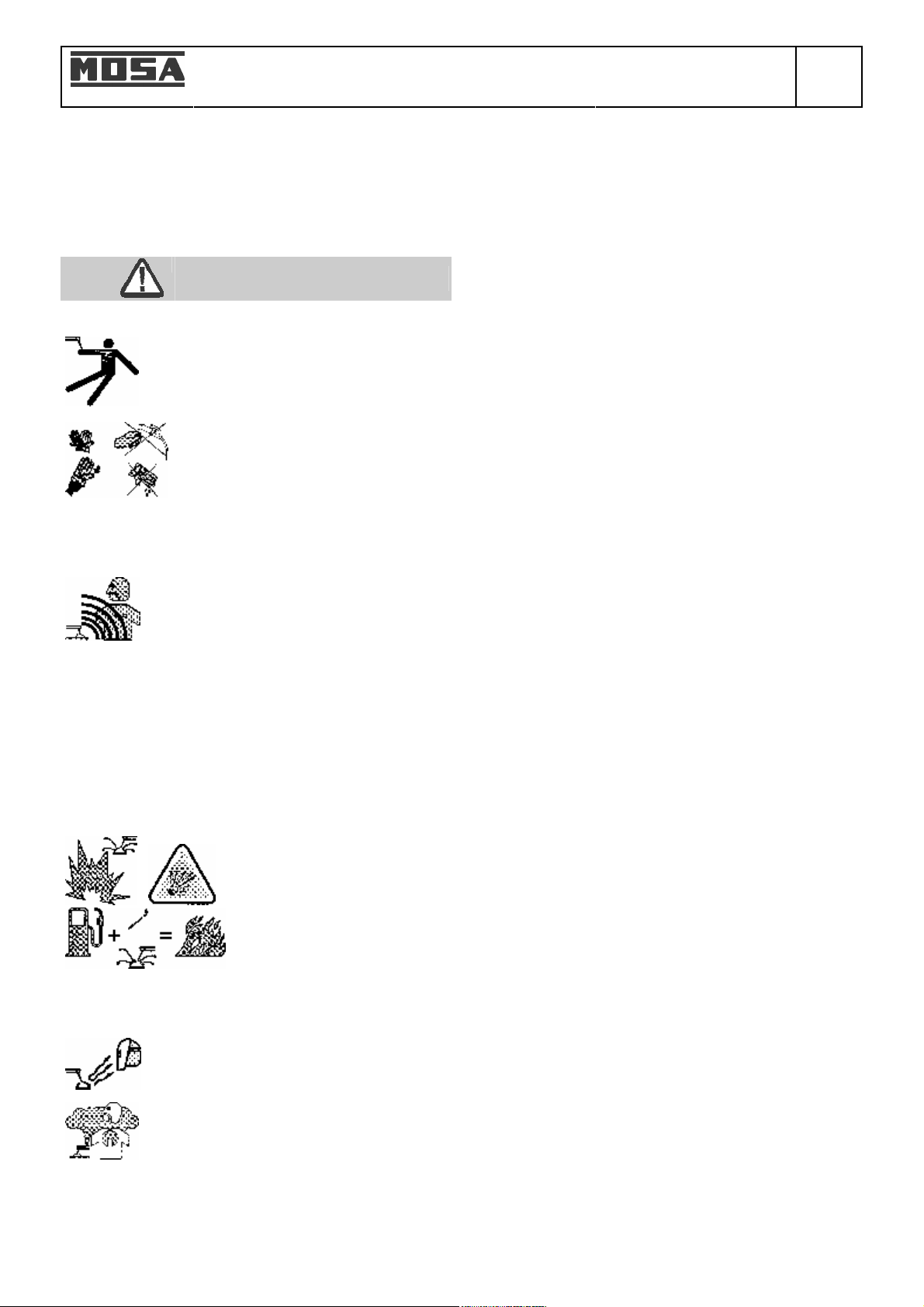

М 2.1 ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ
М 2.2 ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ СВАРОЧНОГО АГРЕГАТА

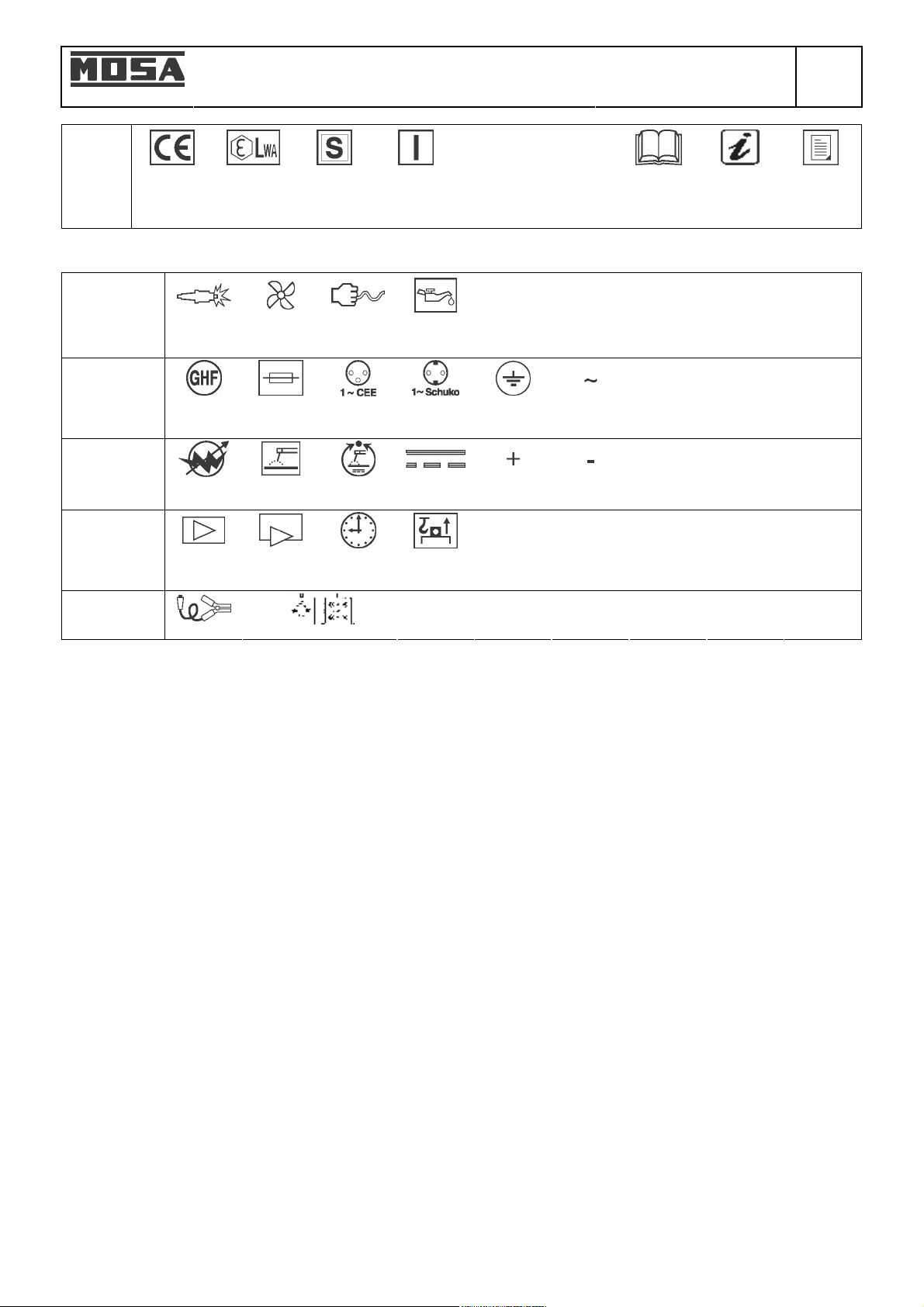

М 2.3 ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ - ПОЯСНЕНИЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ
М 2.6 ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ МОНТАЖА

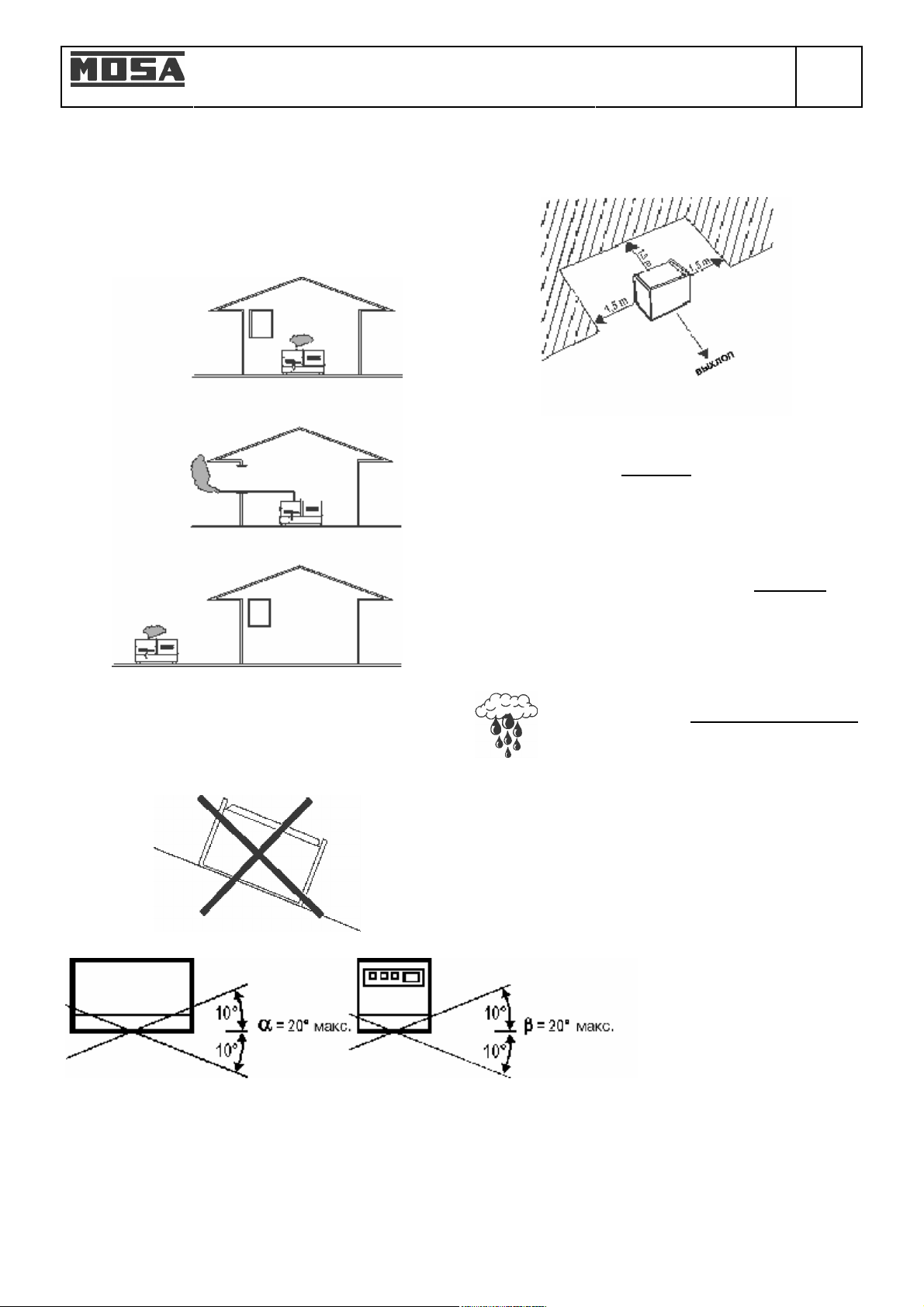

М 2.7 МОНТАЖ НА МЕСТЕ ЭКСПЛУАТАЦИИ

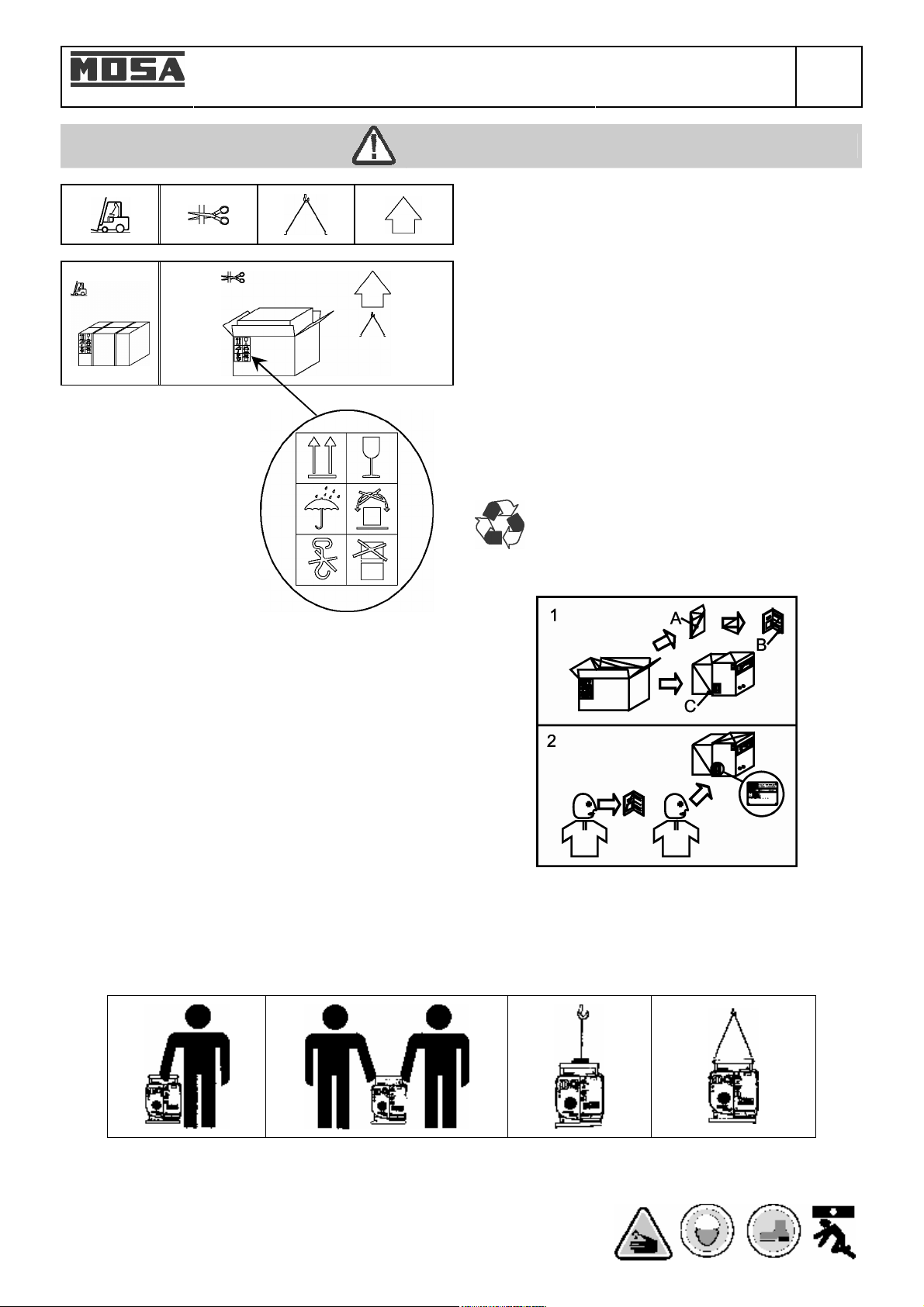

М 3 УПАКОВКА И ТРАНСПОРТИРОВКА
М 25 ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

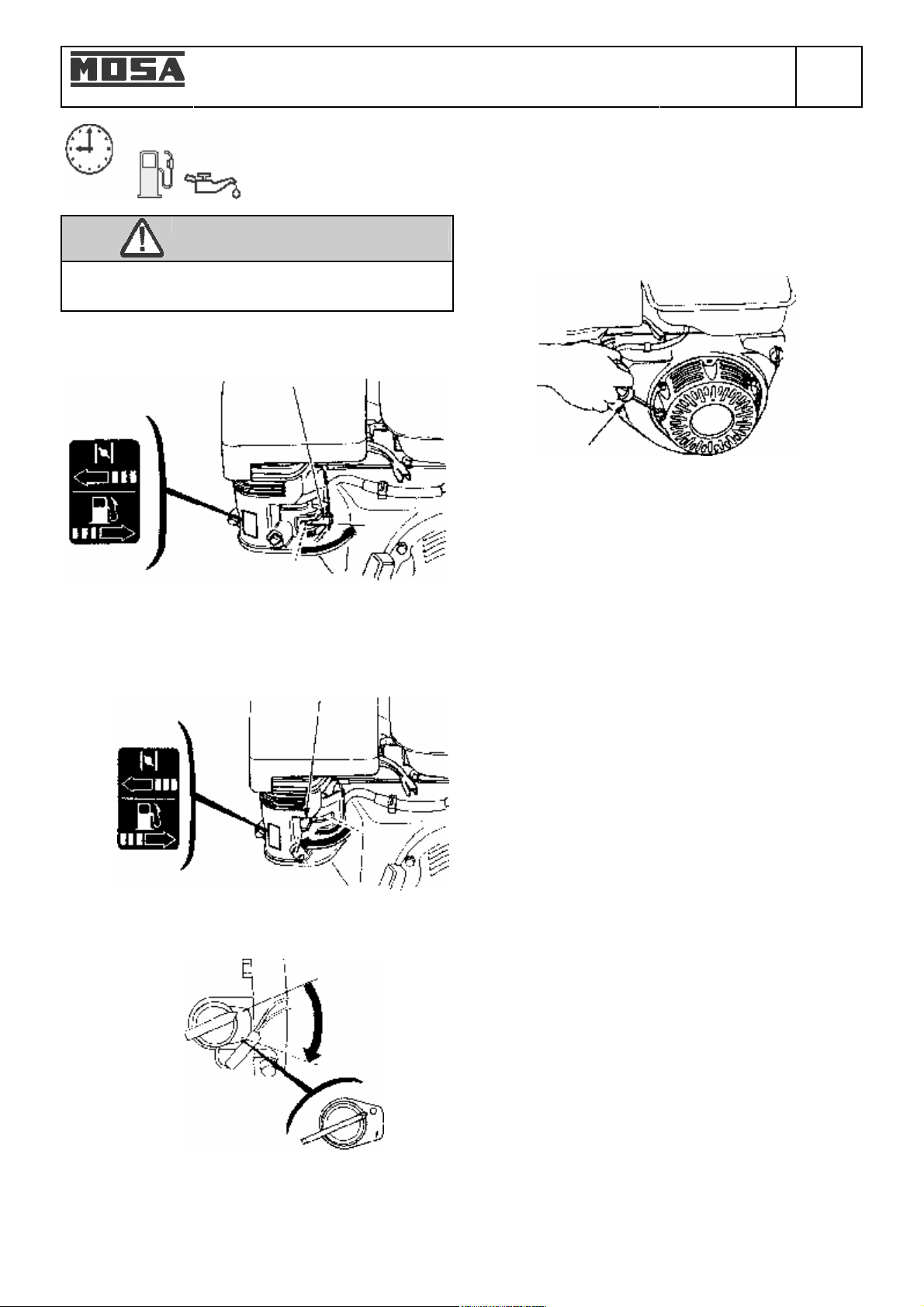

М 26 ПУСК

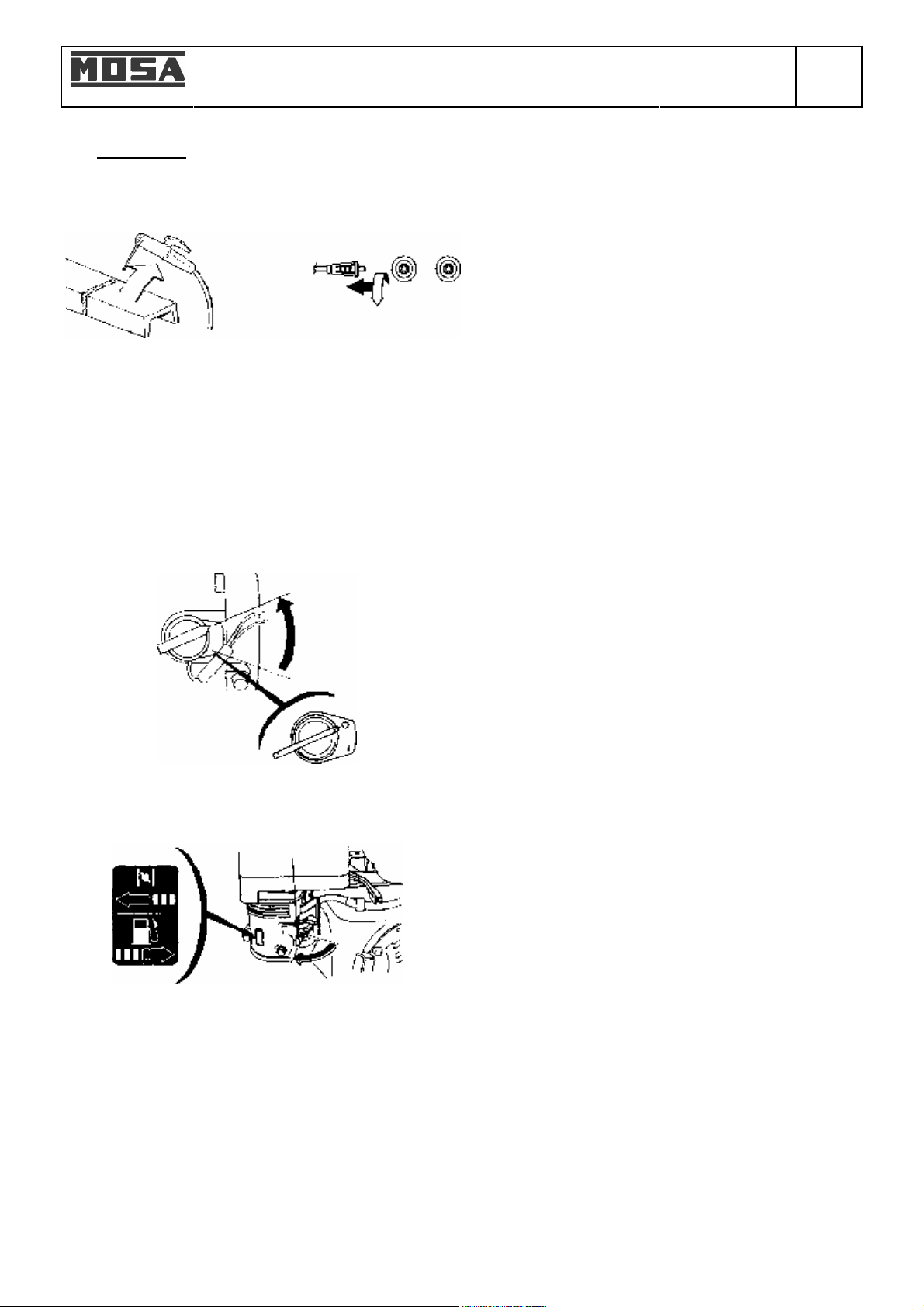

М 27 ОСТАНОВ

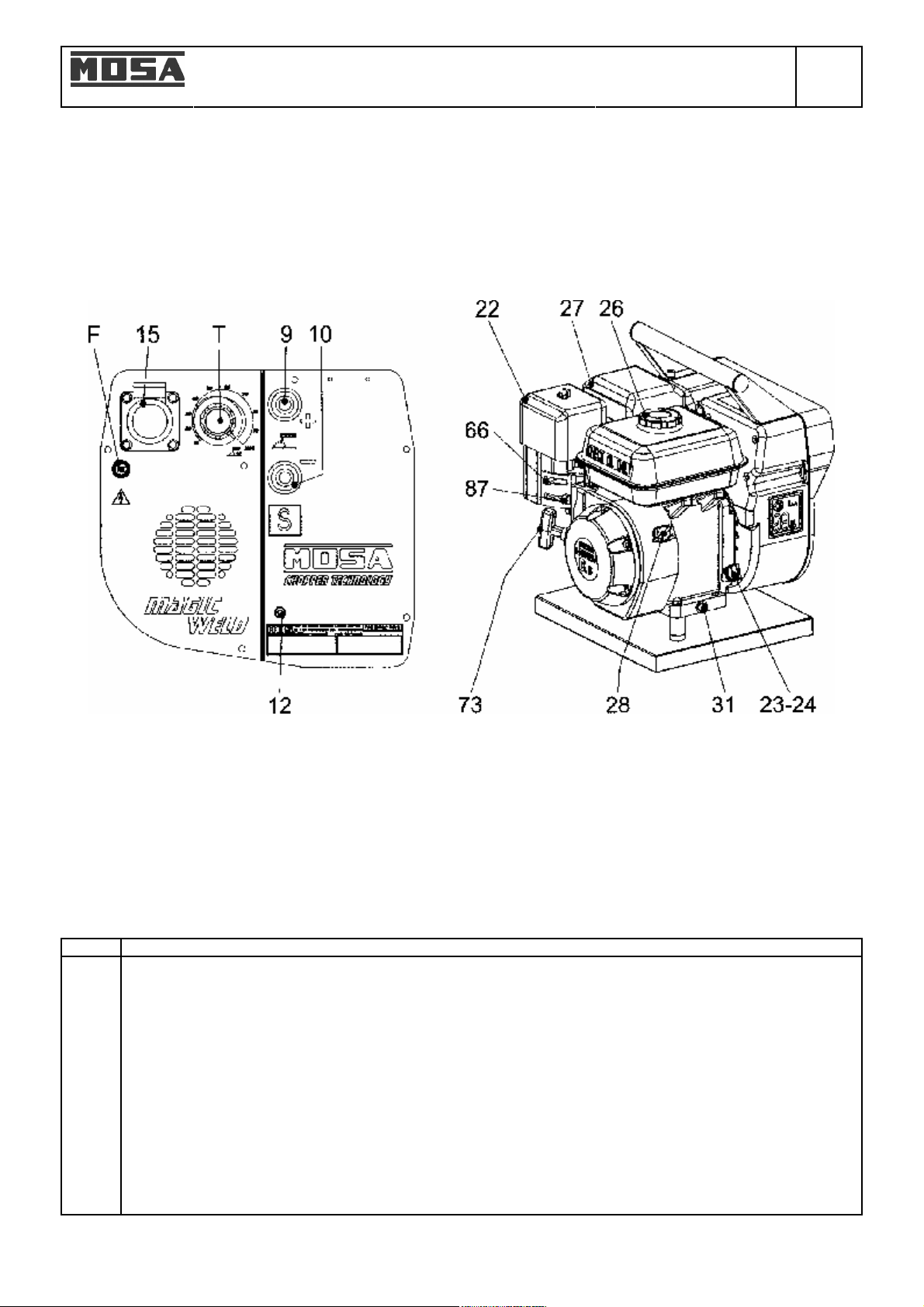

М 31 ОРГАНЫ УПРАВЛЕНИЯ
М 34… ПРИМЕНЕНИЕ В КАЧЕСТВЕ СВАРОЧНОГО АГРЕГАТА
М 37 ПРИМЕНЕНИЕ В КАЧЕСТВЕ ГЕНЕРАТОРА
М 40.2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
М 43 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АГРЕГАТА
М 45 ДЛИТЕЛЬНОЕ ХРАНЕНИЕ - РАЗДЕЛКА НА ЛОМ И УТИЛИЗАЦИЯ
М 51 ТЕХНИЧЕСКИЕ ДАННЫЕ
М 55 РЕКОМЕНДУЕМЫЕ ДЛЯ ПРИМЕНЕНИЯ ЭЛЕКТРОДЫ

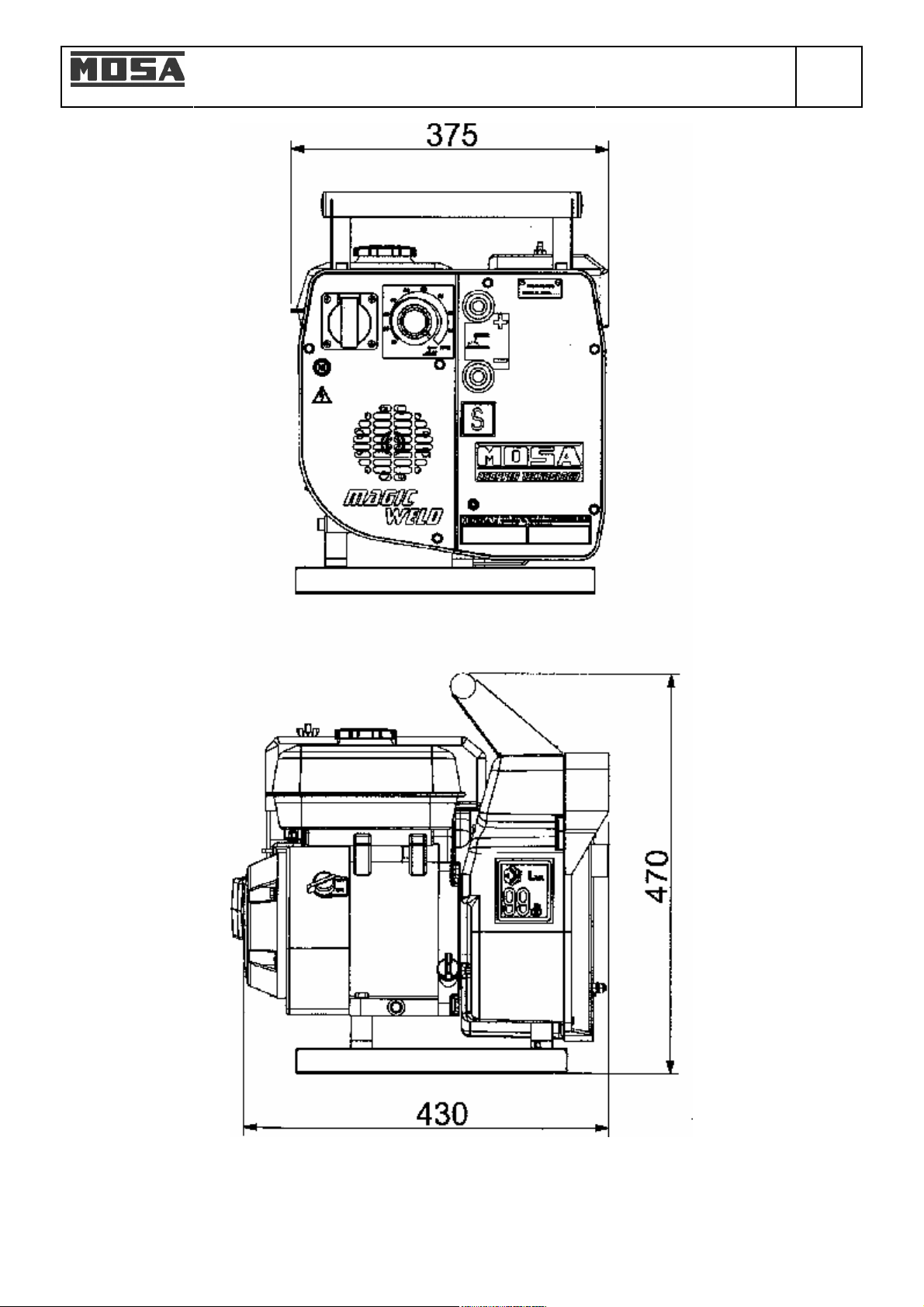

М 53 ГАБАРИТНЫЕ РАЗМЕРЫ
М 60 ЭКСПЛИКАЦИЯ К ЭЛЕКТРИЧЕСКОЙ СХЕМЕ

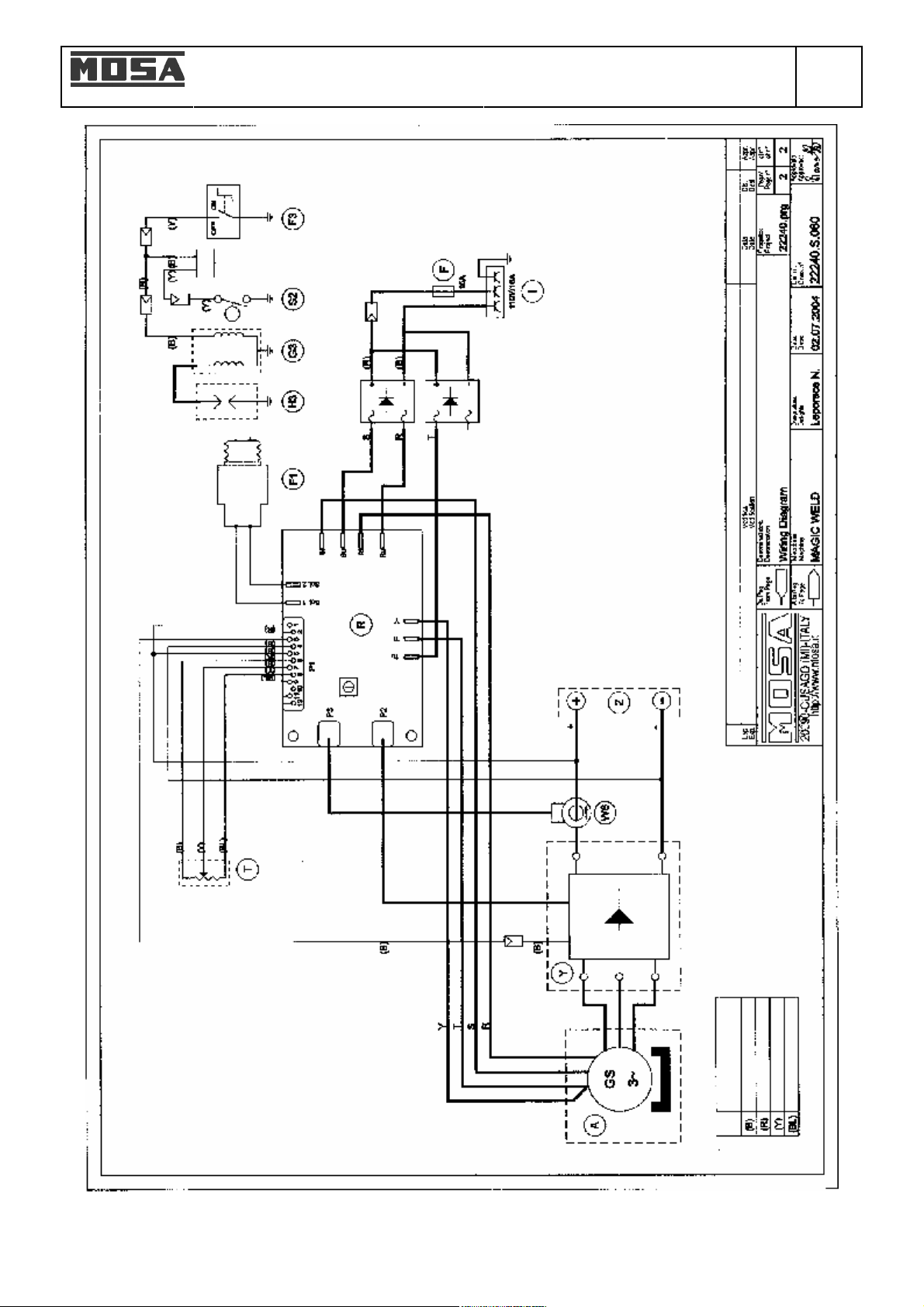

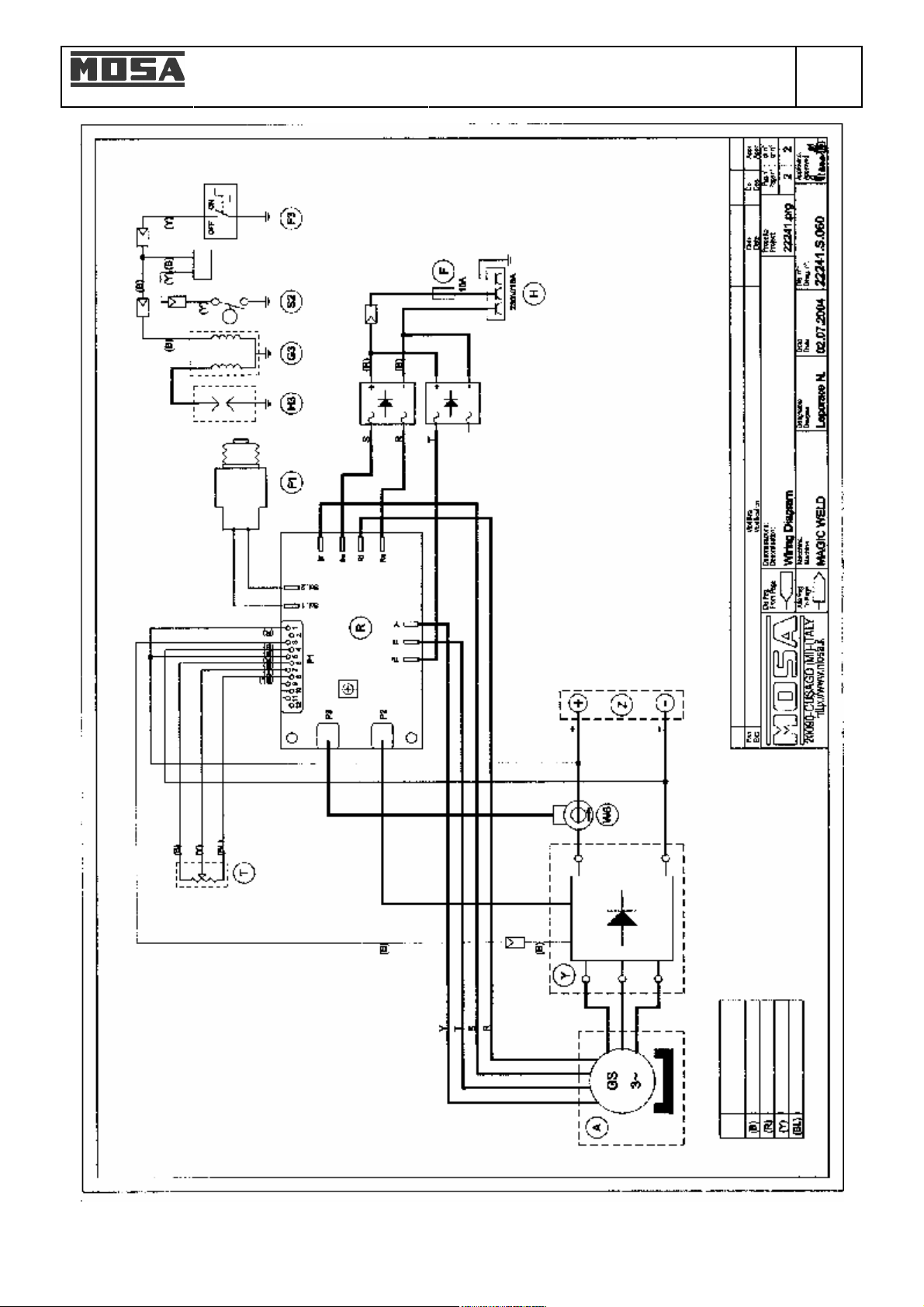

М 61 - ….. ЭЛЕКТРИЧЕСКАЯ СХЕМА
R 1 ЗАПАСНЫЕ ЧАСТИ, ОБЩИЕ СВЕДЕНИЯ

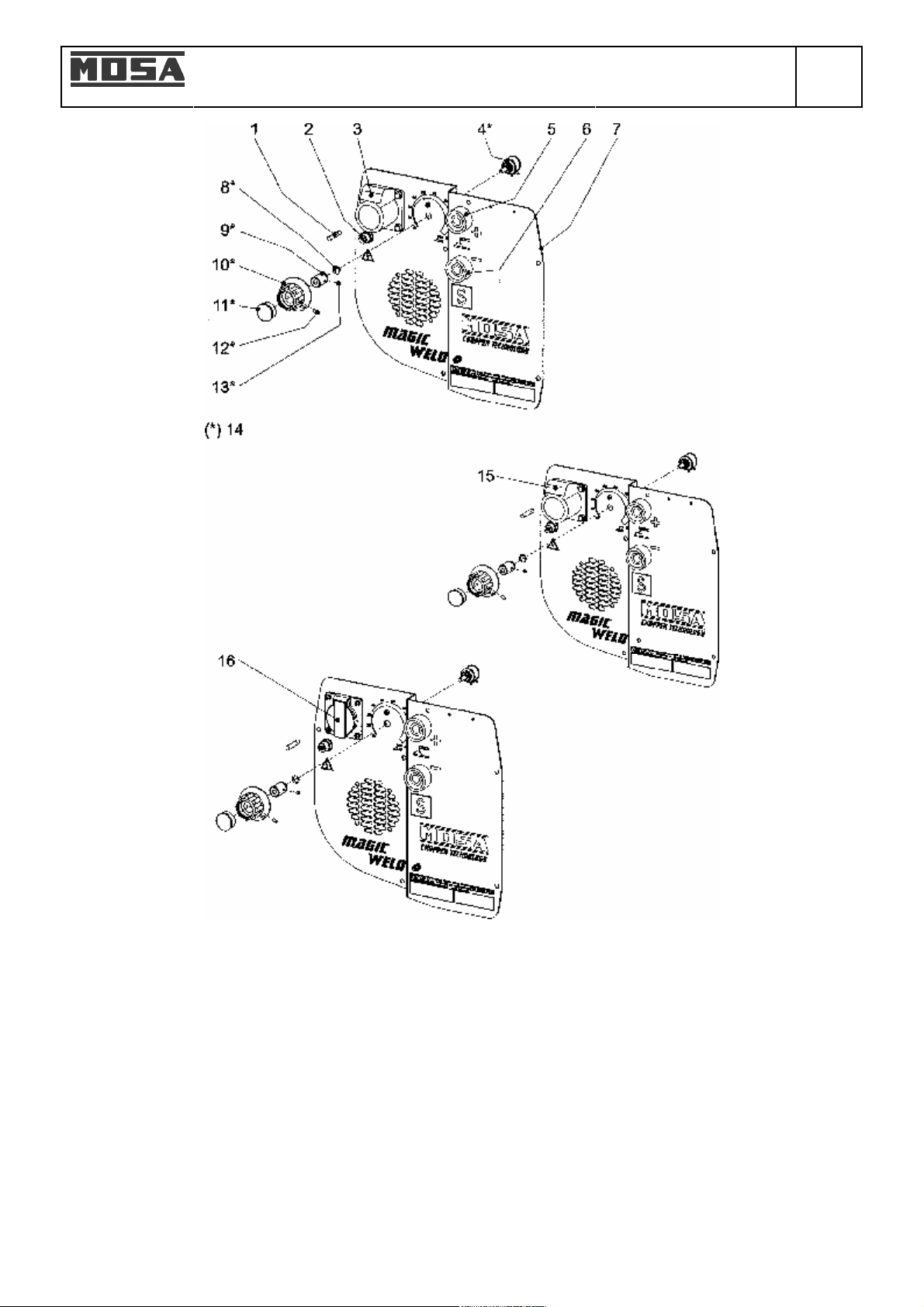

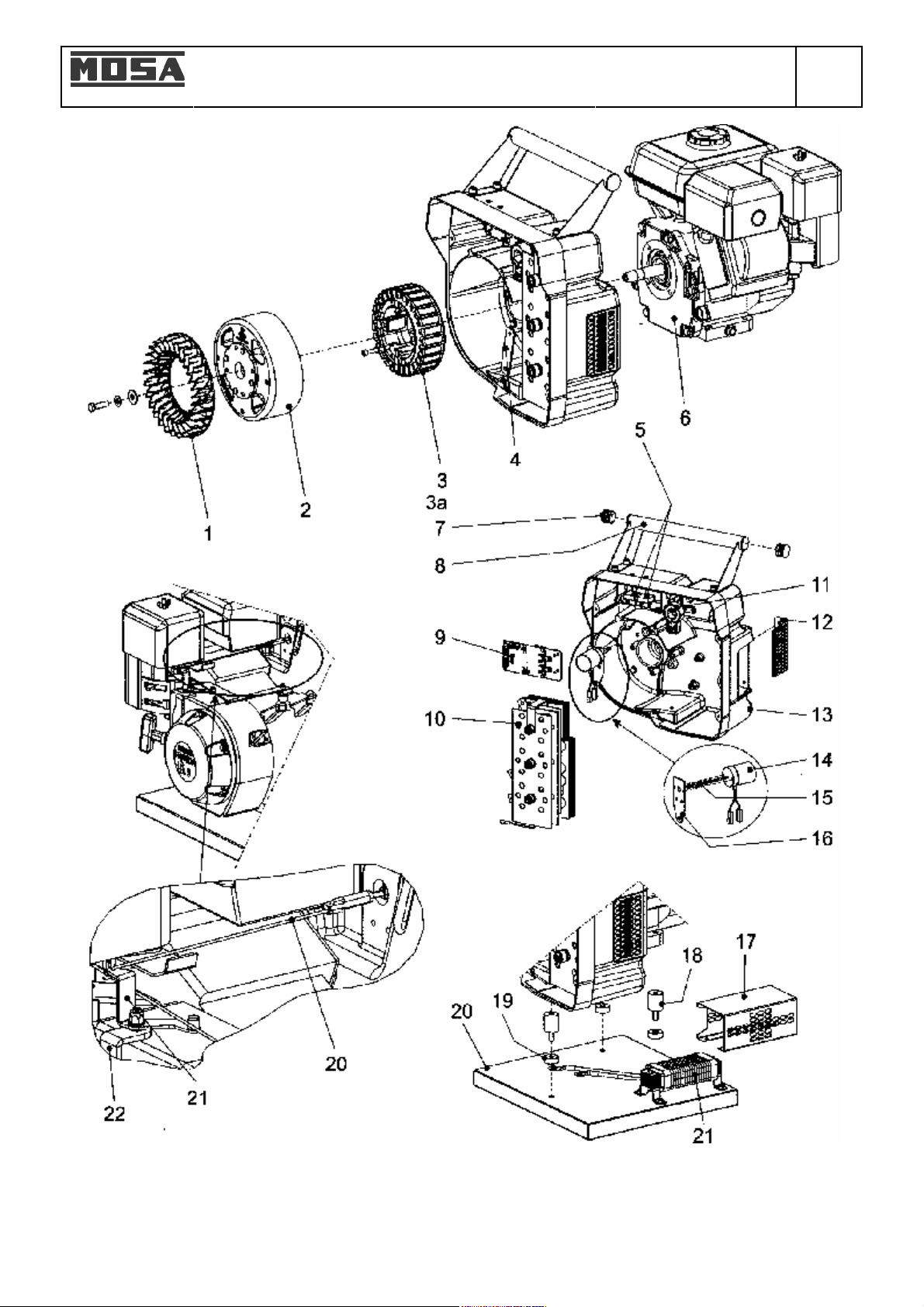

AG… ЗАПАСНЫЕ ЧАСТИ
R1.1 БЛАНКДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НАЗАПАСНЫЕ ЧАСТИ
Настоящее Руководство по эксплуатации и техническому
обслуживанию является неотъемлемой составной частью
оборудования, для которого оно предназначено.
Персонал, осуществляющий уход за агрегатом, его
техническое обслуживание и ремонт, обязан строго
соблюдать положения настоящего Руководства наряду с
требованиями руководств для двигателя и генератора,
если речь идет о синхронном агрегате, а также указания,
содержащиеся во всех прочих документах к
оборудованию (см. страницу М.1.1).
Фирма-изготовитель рекомендует уделить особое
внимание содержанию тех страниц документации,
которые посвящены безопасности работы с агрегатом.
Это знак собственности фирмы «MOSA», которая
является подразделением компании «B.C.S. S.p.A.». Все
прочие знаки, если таковые встретятся в документации,
зарегистрированы соответствующими собственниками.
à Никто неимеетправанавоспроизведениеи
использование, полностью или частично, в какой бы
то ни было форме и/или какими бы то ни было
способами, документации без соответствующего
письменного разрешения фирмы «MOSA» как
подразделения компании «B.C.S. S.p.A.».
Этот знак используется в целях защиты авторского права
и прав, связанных с разработкой и проектированием, при
передаче информации согласно требованиям, которые
предусмотрены действующим по данному вопросу
законодательством.
В любом случае фирма «MOSA» в качестве
подразделения компании «B.C.S. S.p.A.» не может быть
признана ответственной за ущерб, если таковой
возникнет как следствие, прямое или косвенное,
использования переданных сведений.
Фирма «MOSA» в качестве подразделения компании
«B.C.S. S.p.A.» не несет никакой ответственности за
информацию, сообщаемую относительно фирмы или
отдельных лиц, но сохраняет за собой право отказаться
от предоставления услуг или публикации сведений,
которые считаются фирмой спорными, неверными или
незаконными.
Page 6
ПримечанияGE_, МS_, TS_, ЕАS_
MOSA 1.0-05/00
Введение
Уважаемый Клиент,
хотим поблагодарить Вас за внимание в связи с
приобретением Вами агрегата, изготовленного фирмой
«MOSA» с гарантией высокого качества.
Отделы нашей фирмы, занимающиеся послепродажным
сервисным обслуживанием оборудования и поставкой
запасных частей, сделают все от них зависящее, чтобы
своевременно отслеживать необходимость в их помощи,
если таковая возникнет в процессе эксплуатации
приобретенного Вами агрегата.
С этой целью мы рекомендуем Вам при проведении
любых операций по техническому осмотру и проверке
состояния оборудования обращаться на ближайшую
станцию технического обслуживания, официально
уполномоченную фирмой-изготовителем, либо к самой
фирме «MOSA». Тем самым будет обеспечено
выполнение необходимых работ быстро, добросовестно и
на надлежащем профессиональном уровне.
+ В тех случаях, когда Вы не пожелаете
воспользоваться названными выше услугами,
требуйте и принимайте меры, чтобы при проведении
ремонтных работ применялись только и
исключительно оригинальные запасные части,
изготовленные фирмой «MOSA». Это является
обязательным условием сохранения после ремонта
начальных технических характеристик оборудования,
надежности и безопасности его эксплуатации,
предписанных действующими стандартами и
правилами.
+Применение запасныхчастей, не являющихся
оригинальными, влечет за собой немедленное
прекращение действия гарантийных
обязательств и послепродажного сервисного
обслуживания со стороны фирмы «MOSA».
Примечание относительно Руководства
Прежде чем приступать к эксплуатации агрегата,
внимательно прочтите настоящее Руководство. Строго
соблюдайте содержащиеся в нем указания и инструкции.
Это позволит Вам избежать неполадок в работе агрегата,
причиной которых являются невнимательность и
небрежность, ошибочные действия или нарушения
правил технического обслуживания. Руководство
составлено в расчете на квалифицированный персонал,
хорошо знающий правила техники безопасности и охраны
здоровья, монтажа и эксплуатации агрегатов как в
мобильном, так и стационарном вариантах исполнения.
В связи с этим следует напомнить, что при возникновении
каких-либо затруднений при эксплуатации или монтаже
оборудования наш отдел сервисного обслуживания
всегда к Вашим услугам и готов проконсультировать или
устранить неисправности.
Руководство по эксплуатации и техническому
обслуживанию вместе с каталогом запасных частей
являются неотъемлемой составной частью изделия. Его
необходимо аккуратно хранить в течение всего срока
эксплуатации самого изделия.
В случае передачи агрегата и/или аппаратуры другому
владельцу вместе с ними следует передавать и
настоящее Руководство.
Необходимо следить за сохранностью Руководства в
виде, пригодном для пользования; не допускается
вынимать из него отдельные части, вырывать страницы.
Хранить Руководство следует в местах, защищенных от
воздействия влаги и тепла.
Следует иметь в виду, что некоторые графические
изображения включены в Руководство лишь с целью дать
общее представление о внешнем виде описываемых
частей оборудования. Поэтому они могут не вполне
соответствовать частям и деталям, действительно
имеющимся в составе агрегата, владельцем которого Вы
являетесь.
М
1.1
Сведенияобщегохарактера
Внутри конверта, включенного в комплект поставки
агрегата и/или аппаратуры, находятся: Руководство по
эксплуатации и техническому обслуживанию вместе с
каталогом запасных частей, Руководство по эксплуатации
двигателя и различные принадлежности (если это
предусмотрено комплектом поставки), гарантия (при
поставке оборудования в страны, где это предусмотрено
законом, …).
Наши изделия были разработаны для применения в
целях генерирования электрического тока для сварочных
работ, для питания электро- и гидравлических приводов.
ЛЮБОЕ ДРУГОЕ ПРИМЕНЕНИЕ, ОТЛИЧНОЕ ОТ
ВЫШЕУКАЗАННОГО И НЕ ПРЕДУСМОТРЕННОЕ
НАСТОЯЩИМ РУКОВОДСТВОМ, освобождает фирму
«MOSA» от ответственности за риски, которые могли бы
при этом возникнуть, или, во всяком случае, за риск,
ответственность за который была согласована на момент
продажи оборудования. Фирма «MOSA» исключает какую
бы то ни было ответственность за ущерб, который может
быть при этом нанесен самому оборудованию, прочему
имуществу или персоналу и прочим лицам.
Наши изделия изготовлены в полном соответствии с
действующими нормативами по технике безопасности. В
связи с этим рекомендуется использовать все
предусмотренные конструкцией изделий
предохранительные и защитные устройства или
предупредительные символы и знаки, чтобы
эксплуатация оборудования не могла нанести ущерб ни
персоналу и прочим лицам, ни материальному
имуществу.
Во время работы рекомендуется строго соблюдать
правила личной безопасности, действующие в той
стране, для эксплуатации в которой изделие
предназначено (имеются в виду требования в отношении
одежды, рабочего инструмента, оснастки и т.д.).
Не допускается внесение в конструкцию частей и деталей
оборудования изменений по каким бы то ни было
мотивам (разъемы, отверстия, механизмы и устройства
электрические или механические и прочее) без
надлежащего письменного на то разрешения со стороны
фирмы «MOSA». Ответственность за любые возможные
несанкционированные вмешательства в конструкцию,
настройку и регулировку оборудования будет возложена
на исполнителя, поскольку в этом случае фактически он
становится изготовителем оборудования с внесенными в
него изменениями.
+Предупреждение: Настоящее Руководствоне
является документом, налагающим на фирмупоставщика какие-либо обязательства. Фирма
«MOSA» сохраняет за собой право, оставляя
неизменными наиболее существенные
характеристики модели агрегата, которая здесь
описана и представлена соответствующими
иллюстрациями, вносить усовершенствования и
изменения в отдельные детали и дополнительные
принадлежности. При этом своевременное
обновление текста настоящего Руководства для
фирмы не считается обязательным.
Page 7
ответствует положениям перечисленных ниже Директив Европейского экономического
Фирма «MOSA» заявляет под собственную ответственность, что машина:
Модель __________________________________________________
Код: _________________________________________________
со
сообщества с учетом всех внесенных в них изменений и дополнений:
ЕЭС 98/37 ЕЭС 73/23 ЕЭС 89/336 ЕЭС 2000/14
Испытания проводились в соответствии с требованиями перечисленных
гармонизированных стандартов, национальных и международных стандартов:
Гармонизированные стандарты:
EN 292-1 EN 292-2
EN 60204-1
EN 50199 EN 60974-1 (только для моделей: TS)
EN 50081-2 EN 50082-2
Прочие стандарты:
ISO 8528 (только длямоделей: GE)
Инженер Бенсо Марелли
Cusago, _______________
Генеральный директор
ММ 065.2.doc
Маркировка символом СЕ (Comunitá Europea – Европейское экономическое сообщество) удостоверяет, что
данное изделие отвечает основным требованиям относительно безопасности, изложенным в ДИРЕКТИВАХ
ЕВРОПЕЙСКОГО ЭКОНОМИЧЕСКОГО СООБЩЕСТВА. В Декларации соответствия приведены СТАНДАРТЫ
ГАРМОНИЗИРОВАННЫЕ и не гармонизированные, использованные при проведении испытаний.
Page 8
опасность как для персонала и прочих лиц, так и для
материальным
ущербом. Поэтому при работе необходимо быть предельно
Этому предупреждению соответствует ситуация, в которой
иальным
ущербом. Поэтому при работе необходимо быть предельно
представлять опасность как для персонала и прочих лиц, так и
обстоятельства, при которых имуществу может быть нанесен
В этих случаях приводятся сведения, необходимые для
й. Тем самым
предотвращается нанесение им ущерба вследствие
Промыть глаза обильным количеством воды; если раздражение устранить не удается,
В тех случаях, когда имело место воздействие паров высокой концентрации, пострадавшего
Если произошел разлив горючих жидкостей, эти места, еще не охваченные пламенем,
димо накрыть пеной или засыпать землей. Струйной подачей воды необходимо
устройств не допускать случайного попадания брызг
масла на нагретые металлические поверхности или на электрические контакты
(выключатели, розетки и т.д.). В случае утечки из контура, находящегося под избыточным
рызг, необходимо иметь в виду, что это
М
ПРЕДУПРЕЖДЕНИЯ CHOPPER 4SE
MOSA 1.0-05/04
Указания по монтажу и основные правила выполнения соответствующих операций приводятся здесь с целью
обеспечить надлежащее использование агрегата и/или оборудования на месте их эксплуатации в качестве
электроагрегата и/или электросварочного агрегата.
−Рекомендации организацииилилицам, осуществляющим эксплуатациюоборудования, относительно безопасности:
2
+ Примечание: В сведения, содержащиеся внастоящемРуководстве, могут бытьвнесеныизменениябезкакого-либо
предварительного уведомления.
Фирма не несет ответственности за ущерб, который может быть вызван использованием этих указаний и инструкций,
поскольку они являются лишь ориентировочными.
Напоминаем, что несоблюдение приводимых нами указаний может стать причиной нанесения ущерба обслуживающему
персоналу и прочим лицам или имуществу.
Само собой разумеется, что в любых случаях обязательным является соблюдение местных предписаний и правил и/или
законодательных норм, действующих на месте эксплуатации оборудования.
Этому предупреждению соответствует непосредственная
ОПАСНО
ВНИМАНИЕ
имущества: первым такая ситуация угрожает смертью или
серьезным травмированием, для второго -
внимательным и осмотрительным.
может возникнуть опасность как для персонала и прочих лиц,
так и для имущества: первым она угрожает смертью или
серьезным травмированием, для второго - матер
внимательным и осмотрительным.
Этому предупреждению соответствует ситуация, которая может
ОСТОРОЖНО
ВАЖНО
ПРИМЕЧАНИЕ
для имущества. В данном случае могут возникнуть
материальный ущерб.
правильного пользования аппаратурой и/или различными
дополнительными принадлежностями к не
ненадлежащего применения.
УБЕДИТЕСЬ
+МЕРЫ ПЕРВОЙПОМОЩИ – В тех случаях, когда лицо, осуществляющее эксплуатацию оборудования, по
каким-либо непредвиденным причинам подвергнется воздействию едких и/или горячих жидкостей, удушающих
газов или любых других факторов, следствием чего может стать тяжелое травмирование или смерть,
Контакт с кожным покровом Промыть кожу водой с мылом.
Попадание в глаза
Проглатывание Не вызывать рвоту во избежания вдыхания продукта в легкие. Вызвать врача.
Попадание продукта в легкие Если предполагается попадание продукта в легкие (например, в случае самопроизвольной
Ингаляция
Пригодные Углекислый газ, порошок, пена, распыленная вода.
Не должны использоваться Не допускается струйная подача воды.
Прочие указания
Специальные меры защиты При наличии густого дыма надеть автономный респиратор.
Полезные советы За счет применения специальных
необходимо быть готовым оказать первую помощь согласно правилам техники безопасности, действующим на
месте эксплуатации оборудования, и/или местным предписаниям.
необходимо обратиться к врачу.
рвоты), пострадавшего необходимо срочно отправить в больницу.
следует поместить в незагрязненную атмосферу.
+ПРОТИВОПОЖАРНЫЕ МЕРЫ – В тех случаях, когда рабочаязонапокаким-либонепредвиденнымпричинам
подвергнется воздействию огня, следствием чего может стать тяжелое травмирование или смерть людей,
необходимо быть готовым оказать первую помощь согласно правилам техники безопасности, действующим на
месте эксплуатации оборудования, и/или местным предписаниям.
давлением, масла в форме тонко распыленных б
масло имеет очень низкую температуру воспламенения.
Page 9
Используемые символы CHOPPER 4SE
СИМВОЛЫ, ИСПОЛЬЗУЕМЫЕ В ТЕКСТЕ
РУКОВОДСТВА
− Различные символы в тексте настоящего
Руководства используются с целью привлечь
внимание Пользователя к соответствующим
указаниям и тем самым предотвратить
возникновение неполадок либо опасных ситуаций. В
противном случае невнимание к указаниям может
стать причиной нанесения ущерба как
обслуживающему персоналу и прочим лицам, так и
имуществу или средствам производства,
владельцем которых является данный
Пользователь.
Применяемые символы должны также заставить Вас
обратить внимание на указания относительно
правильного пользования оборудованием и
благодаря этому добиться безупречного
функционирования эксплуатируемых машины или
аппаратуры.
СТОП – Обязательно прочестьиотнестиськ
указаниям с полным вниманием.
ВЫСОКОЕНАПРЯЖЕНИЕ – Внимание –
Высокое напряжение.
Здесь могут быть части и детали, находящиеся
под электрическим напряжением.
Прикосновение к ним опасно. Несоблюдение
этой рекомендации несет с собой смертельную
угрозу.
ОГОНЬ – Опасность пораженияогнемили
возникновения пожара. Несоблюдение этого
предупреждения может привести к пожару.
ВЫСОКАЯТЕМПЕРАТУРА– Горячие
поверхности. Невнимание к этому
предупреждению может привести к ожогам
либо нанести ущерб имуществу.
ВЗРЫВ – Взрывчатые материалыили
взрывоопасная ситуация. Невнимание к этому
предупреждению может привести к взрыву.
ВОДА – Опасность короткогозамыкания.
Невнимание к этому предупреждению может
привести к пожару либо нанести вред
персоналу и прочим лицам.
КУРЕНИЕ – Зажженная сигаретаможет
вызвать пожар либо взрыв. Невнимание к
этому предупреждению может привести к
пожару или взрыву.
КЛЮЧ– Использование инструментов.
Невнимание к этому предупреждению может
привести к нанесению ущерба имуществу, а в
некоторых случаях также персоналу и прочим
лицам.
ЗАПРЕЩЕН доступ посторонним лицам,
не имеющим на это полномочий.
Эксплуатация только с использованием защитной
одежды -
Обязательным является использование
индивидуальных средств защиты,
входящих в комплект поставки
оборудования.
Эксплуатация только с использованием безопасных
материалов -
Запрещается использовать воду для тушения
пожаров на электрооборудовании.
Выполнение операций только при отключенном
электрическом напряжении -
Запрещается выполнять какие бы то ни было
операции по ремонту, настройке и т.п. прежде,
чем будет снято электрическое напряжение.
Не курить -
Запрещается курить во время операций
заправки агрегата топливом.
Заправку агрегата топливом не выполнять -
Не допускается производить заправку
топливом агрегата с неостывшим двигателем.
Опасность пожара -
Эксплуатация только с использованием защитных
и предохранительных устройств и ограждений, -
Эксплуатация только с использованием защитных
и предохранительных устройств и ограждений, -
Отработавшие газы -
Испарения бензина -
Движущиеся части установки -
Остановить двигатель, прежде чем приступать
к заправке его топливом.
Неосторожное обращение с топливом может
вызвать пожар.
Рекомендуется применять все меры защиты при
выполнении различных операций перемещения.
Рекомендуется применять защитные и
предохранительные устройства,
предназначенные для выполнения различных
ежедневных контрольных операций и/или работ
по техническому обслуживанию.
Вдыхание выпускаемых из двигателя
отработавших газов может привести к смерти.
Испарения бензина могут вызвать пожар и
нанести вред здоровью человека.
Движущиеся части установки опасны. При
неосторожном приближении к ним может
оторвать руки, пальцы либо захватить
свисающие части одежды.
Правила безопасности при эксплуатации
сварочного агрегата
CHOPPER 4SE
M
2.2
ПРЕДУПРЕЖДЕНИЯПЕРЕДНАЧАЛОМЭКСПЛУАТАЦИИАГРЕГАТА
Организация, осуществляющая эксплуатацию сварочного оборудования, несет ответственность за принятие мер
безопасности в отношении персонала и прочих лиц, которые работают с данным оборудованием или вблизи от него.
Указанные меры безопасности должны соответствовать требованиям нормативной документации в отношении данного
типа сварочного оборудования.
Приводимые ниже указания следует рассматривать как дополнение к правилам техники безопасности, действующим на
месте выполнения сварочных работ и учитывающим положения действующего местного законодательства.
ОПАСНО
à Прикосновение кчастямустановки, находящимся поднапряжением, может вызватьсмертельное
поражение электрическим током или тяжелые ожоги. При включенном агрегате электрод и
рабочая электрическая цепь всегда находятся под напряжением.
à Не следуетсовершатькакиебытонибылодействиясэлектрическимоборудованиеми
Следует учитывать возможность возникновения проблем, связанных с наличием в рабочей зоне электромагнитного
поля. Электромагнитные помехи могут возникать:
аппаратурой и/или электродами, находясь босыми ногами в воде, или же работать с мокрыми
руками, ногами либо в мокрой одежде.
à Необходимо всегдабытьизолированнымотопорныхповерхностей, а также во времявыполнения
рабочих операций. Использовать коврики либо иные подобные средства, чтобы исключить
возможность любого физического контакта с рабочим столом или с полом.
à Не допускается обматывать кабели вокруг тела.
à Всегда носить сухие изолирующие перчатки, не имеющие повреждений и разрывов, иприменять
средства защиты для тела.
à В телефонных кабеляхи/иликабеляхсвязи, кабелях цепейуправленияит.д., проложенных в
непосредственной близости от зоны выполнения сварочных работ.
à Врадио- ителевизионных приемниках и передатчиках.
à Вкомпьютерах и прочей аппаратуре контроля и управления.
à Ваппаратуре, критически важной для безопасности и/или для промышленных систем контроля и
управления.
à В аппаратуре улиц, пользующихся, например, «пейс-маркерами» (англ. pace-marker), слуховыми
аппаратами или иными подобными устройствами.
à Ваппаратуре, применяемой для настройки, калибровки иизмерения.
à Вразличных других аппаратах и приборах, находящихся в помещении, где применяется
электросварочный агрегат. Необходимо удостовериться в том, что для всей прочей используемой
аппаратуры обеспечена электромагнитная совместимость. Возможно, потребуется принятие
других, дополнительных мер защиты от электромагнитного излучения.
à С учетом всехперечисленныхобстоятельствдолжнаопределятьсяежедневнаядлительность
сварки.
Дуговая сварка может быть источником различного рода
опасностей. На случай возможного возникновения этих или
любых иных смертельных опасностей или
тяжелого травмирования необходимо принимать
адекватные меры защиты.
Категорически запрещено выполнять сварку в помещениях, атмосфера которых содержит
взрывоопасные газы.
à Легковоспламеняющиеся материалыследуетдержатьнадостаточномудаленииот
сварочной станции.
à Не допускаетсявыполнениесварочныхработнарезервуарах, содержащих
воспламеняющиеся материалы.
à Не допускаетсяпроводитьсваркувблизиотзон, в которых производитсязаправка
топливом.
à Не допускается проводить сварку на легковоспламеняющихся поверхностях.
à Во время выполнения работ необходимо защищать глаза (надевать очки с боковыми защитными
экранами, применять защитные экраны или барьеры), уши и тело (надевать защитную одежду из
à Не допускается выполнение работ внутри закрытых зданий и помещений, атакже в тех местах, где что-либо может
à Не допускается применять агрегат для размораживания льда в трубах.
à При чрезмерно высоком уровне шума для защиты слуха следует пользоваться специальными пробками для ушей
воспрепятствовать поступлению свежего воздуха.
или наушниками.
невоспламеняющихся материалов), или, во всяком случае, использовать подходящую по условиям
работы одежду.
à Следует избегатьвдыханиядымовииспарений. Предусмотреть длязонысварочныхработ
высокоэффективные вентиляционные системы (в тех случаях, когда нет возможности
пользоваться респиратором хорошо себя зарекомендовавшей модели).
mm: мм – миллиметры
S: Символ соответствия стандарту EN 60974-1
T: Термовыключатель
V: В - Вольты
Page 12
ПРАВИЛАБЕЗОПАСНОСТИПРИ
MOSA 1.0-05/04
ВЫПОЛНЕНИИ МОНТАЖА
ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО
МОНТАЖА ПЕРЕД НАЧАЛОМ
ЭКСПЛУАТАЦИИ АГРЕГАТА
n Агрегат следуетэксплуатироватьнаоткрытом
хорошо проветриваемом месте либо отводить
отработавшие газы, в которых содержится
смертельно опасная окись углерода, на достаточное
расстояние от рабочей зоны.
М
CHOPPER 4SE
Убедиться в наличии достаточного воздухообмена, в том,
что выделяемый во время работы агрегата нагретый
воздух не попадает вновь в его внутренние полости, так
как это может вызвать опасное повышение температуры.
2.6
+ Убедиться втом, что вовремяработыагрегатане
происходит его сдвиг или смещение. При
необходимости, закрепить агрегат на время его
эксплуатации соответствующими приспособлениями
и/или устройствами.
ПЕРЕМЕЩЕНИЕ АГРЕГАТА
+ Прежде чем перемещать агрегат, необходимо
убедиться в том, что его двигатель выключен, что
подсоединенные к нему кабели не будут
препятствовать намеченной перестановке.
ПОЛОЖЕНИЕ АГРЕГАТА ВО ВРЕМЯ
ЭКСПЛУАТАЦИИ
Установить агрегат на плоскую и ровную поверхность на
удалении не менее 1,5 м от зданий и другого
оборудования.
Максимально допустимый угол наклона агрегата (в случае перепада уровней)
РАЗМЕЩЕНИЕ АГРЕГАТА И/ИЛИ
АППАРАТУРЫ
В местностях с дождливым климатом и/или в
зонах наводнений не следует размещать
агрегат и/или аппаратуру:
n впериоды непогоды;
n вместах возможного затопления
Необходимо принимать меры для защиты всех
электрических частей установки от проникновения
в них воды, так как это может вызвать короткое
замыкание и нанести ущерб персоналу и прочим
лицам, а также имуществу.
Степень защиты агрегата указана на фирменной
табличке и в настоящем Руководстве на странице
«Технические данные».

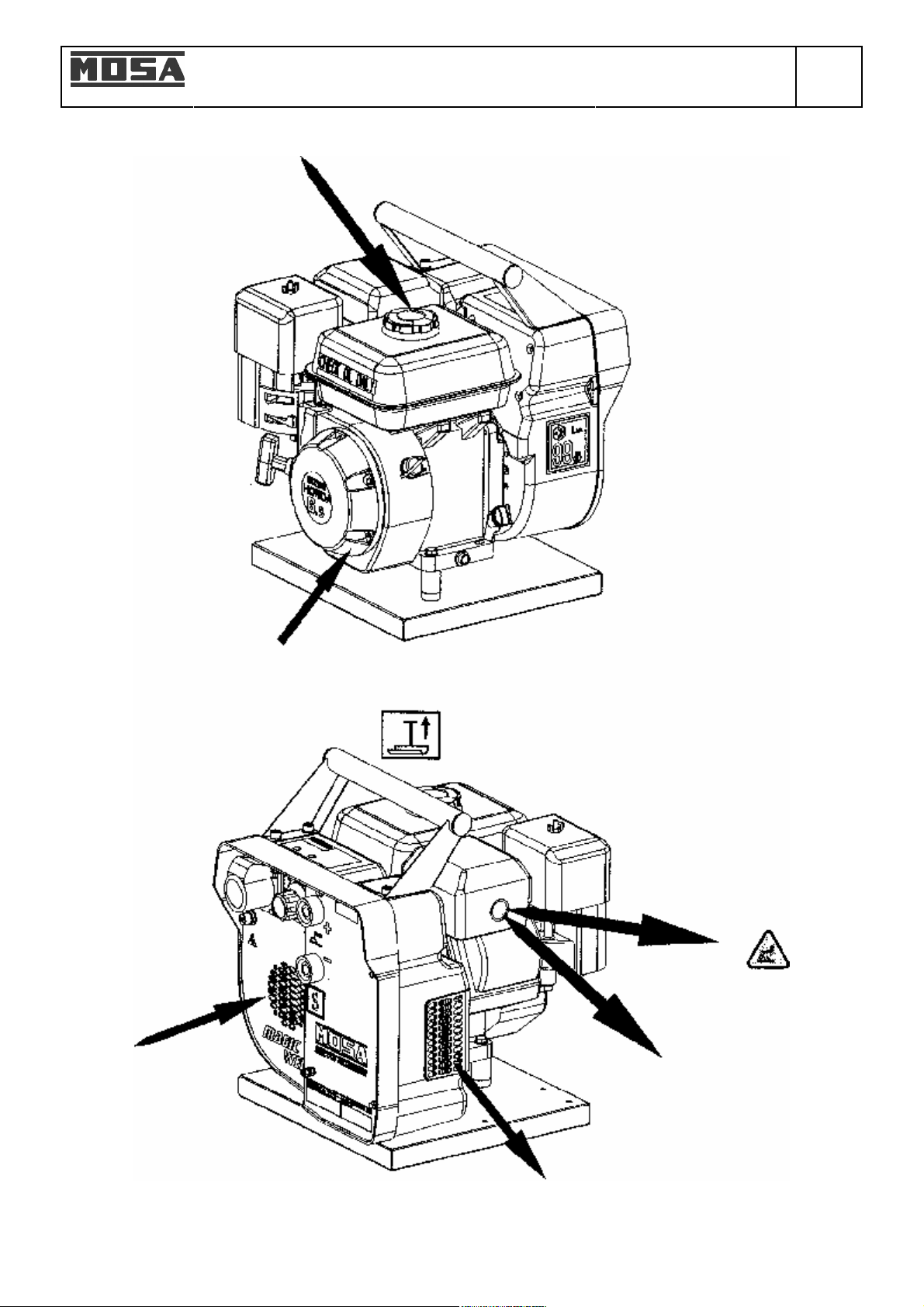

Выпуск из двигателя
отработавших газов
через глушитель
Выход воздуха
Page 14
УПАКОВКАИТРАНСПОРТИРОВКА CHOPPER 4SE
MOSA 1.1-10/04
ПРИМЕЧАНИЕ
1) Вынуть машину (С) из упаковки. Из конверта (А)
извлечь Руководство (В) по эксплуатации и
техническому обслуживанию.
2) Смонтировать рукоятку согласно прилагаемым
указаниям (необходимые для ее монтажа винты и
ключ входят в комплект поставки).
3) Прочесть: Руководство (В) по эксплуатации и
техническому обслуживанию, имеющиеся на
агрегате таблички, фирменную табличку с указанием
технических данных.
М
3
+ Убедиться втом, что механизмы, предназначенные
для подъема, надлежащим образом закреплены, их
грузоподъемность соответствует массе упакованной
машины, а характеристики - специфическим
требованиям действующей нормативной
документации.
При получении товара необходимо убедиться в
отсутствии каких-либо повреждений изделия,
которые могли быть им получены во время
транспортировки, в том, что изделие не было
вскрыто, что не были изъяты какие-либо детали,
находившиеся внутри упаковки или на агрегате.
В случае обнаружения повреждений изделия, следов
его вскрытия или пропажи частей и деталей,
входящих в комплект поставки (конверты,
руководства и т.д.), мы рекомендуем Вам
незамедлительно сообщить об этом нашему Отделу
технического обслуживания.
При утилизации упаковочных материалов
организация, осуществляющая эксплуатацию
агрегата, должна руководствоваться
действующими в данной стране нормативами
относительно охраны окружающей среды.
Для транспортировки или перемещения агрегата необходимо руководствоваться указаниями, представленными ниже
на рисунках.
Убедиться в том, что механизмы, предназначенные для подъема, надлежащим образом закреплены, их
грузоподъемность соответствует массе упакованной машины, а характеристики - специфическим требованиям
действующей нормативной документации.
В зоне перемещения агрегата должны находиться только те лица, которые уполномочены на выполнение такелажных
работ.
Page 15
Бензин является легковоспламеняемой
жидкостью. Дозаправку машины топливом
следует выполнять при выключенном
двигателе на ровной поверхности в хорошо
проветриваемой зоне. Не допускается
проводить дозаправку вблизи от источника
амени. Необходимо принимать
Места возможных утечек топлива и его
испарения являются пожароопасными. Места
пролива топлива необходимо тщательно
протереть, прежде чем приступать к пуску
MOSA 1.0-05/04
М
25

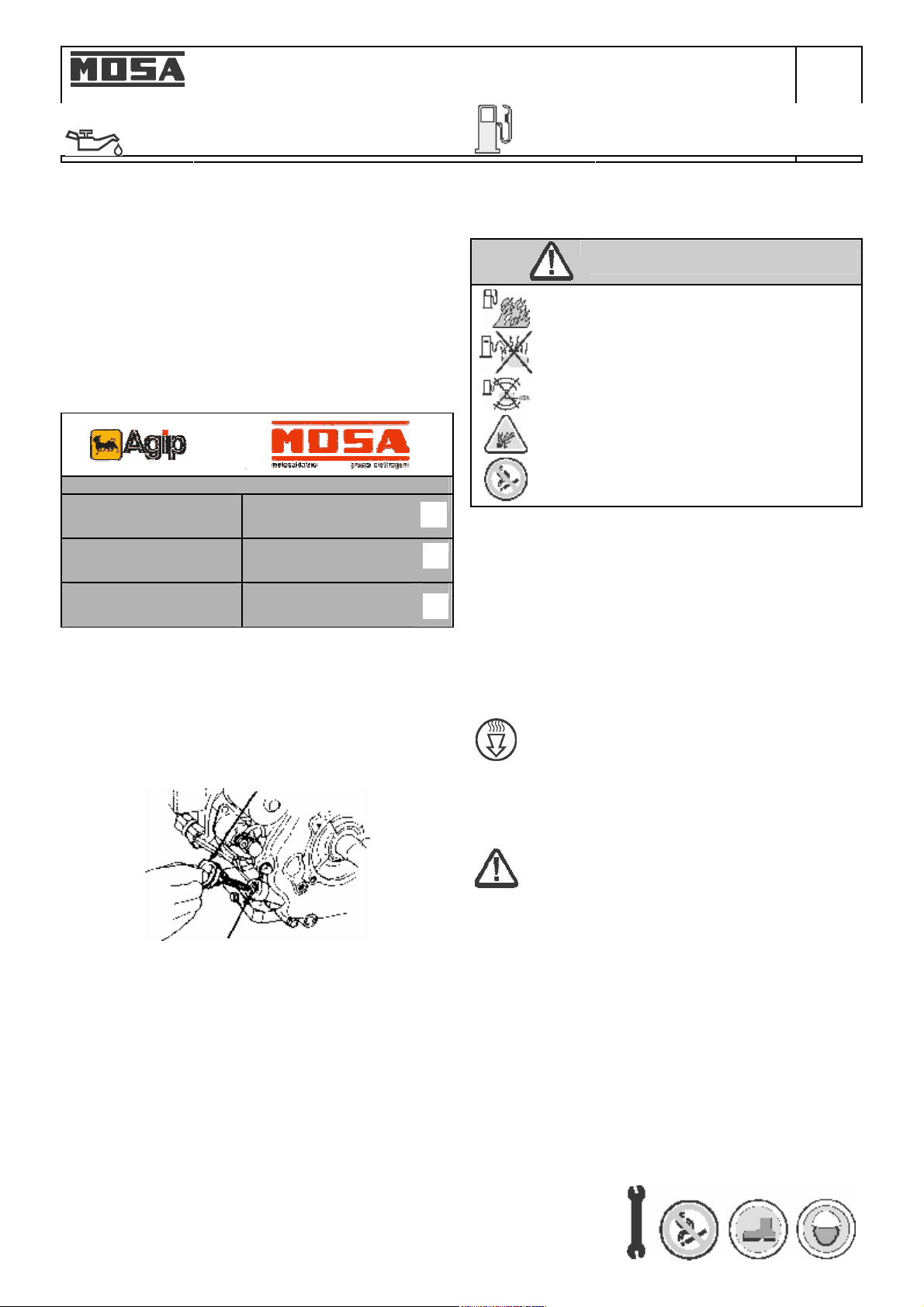

СМАЗОЧНЫЙМАТЕРИАЛ
Основанием для выбора смазочного материала должны
служить рекомендации относительно его вязкости,
приводимые в Руководстве по эксплуатации двигателя.
РЕКОМЕНДУЕМОЕ СМАЗОЧНОЕ МАСЛО
Фирма «MOSA» рекомендует применять смазочные
масла с маркой «AGIP».
В отношении эксплуатационных материалов следует
руководствоваться рекомендациями, которые приведены
на ярлыке, наклеенном на каждый двигатель.
РЕКОМЕНДУЕМАЯПРОДУКЦИЯ
AGIP SUPERDIESEL 15W/40
API CF4-SG
AGIP SUPERMOTOROIL
20W/50
API CC-SF
AGIP ANTIFREEZE EXTRA
INIBITE ETHYLENE GLYCOL
(50% + 50% H20)
МАСЛО МОТОРНОЕ ДЛЯ
ДИЗЕЛЬНЫХ
ДВИГАТЕЛЕЙ
МАСЛО МОТОРНОЕ ДЛЯ
БЕНЗИНОВЫХ
ДВИГАТЕЛЕЙ
СИСТЕМА ВОДЯНОГО
ОХЛАЖДЕНИЯ
(CUNA NC 956-16 ED 97)
Чтобыпроверитьуровеньмоторногомасла, необходимо:
1. Вынуть пробку из маслоналивнойгорловины (24) ипротеретьстерженьмаслощупа (23).
2. Вставить маслощуп в маслоналивную горловину, не завинчиваяего.
3. Если уровень масла окажется низким, залить масло
рекомендуемой марки до верхнего края горловины.
Пробка маслоналивной
горловины / маслощуп
ТОПЛИВО
ВНИМАНИЕ
открытого пл
меры, исключающие пролив топлива.
двигателя.
Заполнить бак автомобильным бензином
(предпочтительными являются сорта, не содержащие
свинца, или сорта с низким его содержанием, чтобы
свести к минимуму отложения в камере сгорания).
Более подробные сведения о сортах применяемого
бензина см. в Руководстве по эксплуатации двигателя,
имеющемся в комплекте поставки оборудования.
Бак не следует заполнять доверху. Между уровнем
топлива и верхней стенкой бака должно оставаться
пространство приблизительно 10 мм, необходимое на
случай теплового расширения горючего.
ВОЗДУШНЫЙ ФИЛЬТР
Проверить правильность установки сухого воздушного
фильтра. Вокруг этого фильтра не должно быть
неплотностей, через которые внутрь двигателя мог бы
проникать непрофильтрованный воздух.
Система «Oil Alert» разработана с целью
предотвращения ущерба, который может быть нанесен
двигателю вследствие недостаточного количества масла
в картере. Эта система автоматически выключает
двигатель, прежде чем уровень масла опустится ниже
безопасного предела.
Если двигатель после его выключения вновь запустить не
удается, необходимо проверить уровень масла.
ВНИМАНИЕ
Эксплуатировать только в безукоризненном
техническом состоянии
Машины и аппаратуру допускается эксплуатировать
только при условии их полной технической исправности.
Выявленные дефекты и неисправности, наличие которых
может нарушить безопасность оборудования, должны
быть незамедлительно устранены.
Не следует устанавливать машины или аппаратуру
вблизи от источников тепла, во взрывоопасных и
пожароопасных зонах.
По возможности хранить машины или аппаратуру в сухих
помещениях, на достаточном удалении от воды, защищая
их при этом от воздействия влажности.
Эксплуатировать только с предусмотренными
конструкцией предохранительными и защитными
устройствами
Несоблюдение этого требования, снятие или вывод из
строя предохранительныхизащитныхустройств,
отключение функций защитыиохраныкатегорически
запрещены.
Page 16
Не допускается внесение изменений в изначальную
настройку двигателя и вскрытие опломбированных
ВЫКЛЮЧАТЕЛЬ
РУКОЯТКА
ПУСКCHOPPER 4SE
MOSA 1.0-05/04
Проверять ежедневно
ПРИМЕЧАНИЕ
частей машины и аппаратуры.
1.Повернуть топливныйкран (87) вположение ON
(Включено).
ТОПЛИВНЫЙКРАН
М
26
Слегка потянуть за ручку (73) пускового троса, пока не
почувствуется сопротивление, после чего вытянуть трос
рывком.
+ ВНИМАНИЕ
Медленно отпуская, дать рукоятке пускового троса
вернуться в исходное положение, не допуская ее удара о
двигатель, так как это может привести к повреждению
пускового механизма.
ВКЛ.
ВКЛЮЧЕНО
2. Перевести рычажок (66) управления воздушной
заслонкой карбюратора (CHOKE) в положение
«CLOSE» (Закрыто).
ЗАКРЫТО
РЫЧАЖОК УПРАВЛЕНИЯ
ВОЗДУШНОЙ ЗАСЛОНКОЙ
ЗАКРЫТО
ПУСКОВОГО ТРОСА
4. При пуске двигателяагрегат сразу жевтечение 6-7
секунд выходит на максимальную частоту вращения
(4000 об/мин), а затем автоматически переводится
на минимальный режим (2000 об/мин). Минимальная
частота вращения задана соленоидом, который
приводит в действие рычаг управления воздушной
заслонкой двигателя.
5. Двигатель переходитнамаксимальныйрежим
только в том случае, когда происходит отбор
мощности на сварку или на электропитание
вспомогательной цепи.
3.Перевести выключатель (28) двигателя вположение
ON (Включено).
ДВИГАТЕЛЯ
ВКЛ.
ВЫКЛ.
ВКЛ.
Page 17
ОСТАНОВ CHOPPER 4SE
MOSA 1.0-05/04
+ Прежде чем выключить двигатель, следует
обязательно:
− Отключить или замкнуть любую нагрузку,
подключенную к вспомогательной цепи генератора.
− Прекратить сварку.
Чтобы выключить двигатель:
Чтобы выключить двигатель в аварийных
обстоятельствах, необходимо повернуть его выключатель
(28) в положение «OFF» (Выключено).
В нормальных условиях следует дождаться пока
двигатель через 6 – 7 секунд после отключения нагрузки
автоматически перейдет на минимальный режим работы,
затем с целью охлаждения двигателя дать ему
поработать на этом режиме в течение нескольких минут и
только после этого повернуть выключатель (28) в
положение «OFF» (Выключено).
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
М
27
ВЫКЛ.
ВЫКЛ.
Установить топливный кран в положение «OFF»
(Выключено).
9 Гнездовой контакт для подсоединения сварочного кабеля (+)
10 Гнездовой контакт для подсоединения сварочного кабеля (-)
12 Гнездовой контакт для подключения заземления
15 Розетка электрического соединителя для переменного тока
22 Фильтр воздушный для двигателя
23 Стержень указателяуровня маславдвигателе
24 Пробка горловины для заливки маславдвигатель
26 Пробка топливного бака
27 Глушитель шума выхлопа
28 Орган управления остановом (выключатель) двигателя
31 Пробка для слива маслаиз двигателя
66 Рычаг управления воздушной заслонкой двигателя
73 Рукоятка троса для ручного пуска
87 Крантопливный
F Предохранитель плавкий
T Регулятор сварочного тока
Page 19
Запрещается доступ посторонним лицам в зоны,
Для того чтобы снизить риск возникновения
электромагнитных помех, следует применять короткие
сварочные кабели и прокладывать их по полу или на
небольшом расстоянии от него. Сварочные операции
выполнять как можно дальше от
чувствительных к электромагнитным помехам
электронных приборов и аппаратов. Если тем не менее
электромагнитные помехи продолжают иметь место,
должны быть приняты дальнейшие меры, среди которых:
место, использование
экранированных кабелей, линейных фильтров,
В тех случаях, когда описанные выше меры оказались
Вставить до упора в соответствующие контактные гнезда
контактные штыри сварочных кабелей и, провернув их по
часовой стрелке, заблокировать в этом положении.
ВСТАВИТЬ И
ПРОВЕРНУТЬ
Подсоединить контактный зажим массы к отрицательному
гнездовому контакту, а кабель электрододержателя к
соответствующему положительному гнездовому контакту.
+ Учитывая полярность цепи сварочного тока,
необходимо следить за тем, чтобы между двумя
полюсами не возникал электрический контакт.
− Надежно затянуть кабели в гнездовых контактах, так
как недостаточная их затяжка может привести к
нагреву и выходу из строя гнездовых контактов,
кабелей и т.д.
− Контактный зажим массы должен быть подсоединен
как можно ближе к месту проведения сварки.
РЕГУЛИРОВАНИЕ СВАРОЧНОГО ТОКА
Сварочный ток регулируется вращающейся ручкой «Т»
бесступенчато, от минимального значения (когда ручка
полностью повернута против часовой стрелки)
приблизительно 30 А и до максимального
приблизительно 150 А (когда ручка полностью повернута
по часовой стрелке).
М
34
ПРИМЕНЯЕМЫЕЭЛЕКТРОДЫ
При сварке с помощью описываемого агрегата могут быть
использованы любые электроды из числа имеющихся на
рынке. Для целлюлозных электродов рекомендуется
применение агрегата «CHOPPER 4SE» в варианте
исполнения с дополнительным реактором.
ВНИМАНИЕ
необходимо
перенесение агрегата на другое
экранирование целиком всей рабочей зоны.
специалистами нашего Отдела технической поддержки.
Устройство автоматического перевода
двигателя на холостой режим
Принцип действия
При пуске двигателя агрегат сразу же в течение 6 – 7
секунд выходит на максимальную частоту вращения 4000
об/мин, чтобы тем самым облегчить пуск агрегата. Затем
частота вращения автоматически снижается до
минимального значения 2000 об/мин. Двигатель остается
на этом режиме до тех пор, пока не начнется отбор
мощности на сварку или для питания вспомогательной
электрической цепи.
Агрегат работает на максимальном режиме при сварке с
минимальным контактом острия электрода со
свариваемой деталью, а при работе в режиме
генерирования тока требует отбора минимальной
мощности 250-300 Вт.
Агрегат возвращается на минимальный режим спустя 6 –
7 секунд, если отбора мощности на сварку или на
генерирование тока не происходит.
Проверка и настройка минимальной частоты
вращения двигателя
− Проверку следует выполнять на ХОЛОДНОМ
двигателе.
− При пуске двигатель выходит на максимальную
частоту вращения, а затем, спустя 6 – 7 секунд,
происходит автоматическое снижение частоты
вращения до минимального значения. Начиная
именно с этого момента и далее можно выполнять
проверку минимальной частоты вращения.
− Минимальному режиму работы при правильной его
настройке соответствуют 42-45 В постоянного тока
на контактных гнездах для сварки, что эквивалентно
2000-2200 об/мин двигателя.
СЛИШКОМ НИЗКОЕ минимальное рабочее
напряжение сварки

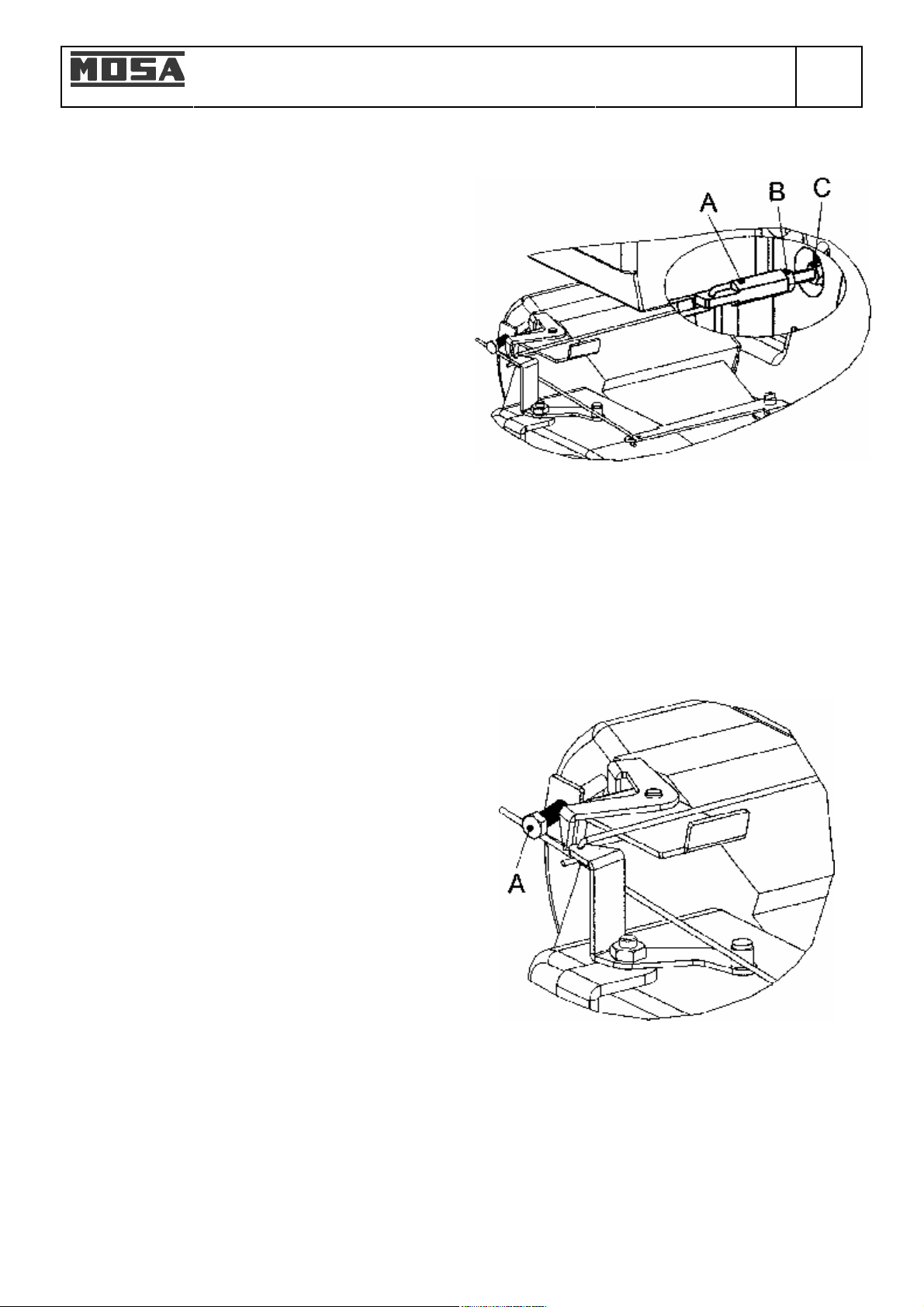

− В этом случае действовать нужно следующим
образом (см. рис. 1):
•Агрегат вывестинаминимальныйрежимработы (при
холодном двигателе).
•Удерживая (ключом на 8 мм) палецА, отвернуть
гайку В (ключом на 7 мм).
•По-прежнемуудерживаяпалецА, провернуть
(ключом на 7 мм) гайку С по часовойстрелке на 1-3
мм. При этом, чем больше ход гайки, тем выше
минимальная частота вращения двигателя.
•Затянуть гайкуВнапальцеАипроверить
минимальное значение частоты вращения
двигателя.
СЛИШКОМ ВЫСОКОЕ минимальное рабочее
напряжение сварки
− В этом случае действовать нужно следующим
образом (см. рис. 1):
•Агрегат вывестинаминимальныйрежимработы (при
холодном двигателе).
•Удерживая (ключом на 8 мм) палецА, отвернуть
гайку В (ключом на 7 мм) на 1-3 мм.
•По-прежнемуудерживаяпалецА, вращать (ключом
на 7 мм) гайку С против часовой стрелки до тех пор,
пока гайка В не упрется в палец А.
М
34.1
•Затянуть гайкуВдоупоравпалецАиубедитьсяв
том, что минимальный режим настроен правильно.
РИС. 1
Настройка максимальной частоты вращения
двигателя
Для того чтобы убедиться в правильности настройки
максимальной частоты вращения двигателя, достаточно
измерить напряжение в цепи сварки на режиме холостого
хода (без нагрузки) при максимальной частоте вращения
двигателя. Это напряжение должно составлять 66-68 В.
Регулировка осуществляется с помощью винта (А), см.
рис. 2. При вращении его по часовой стрелке
минимальная частота вращения повышается, а при
отворачивании против часовой стрелки снижается
максимальная частота вращения.
На выходе цепи вспомогательного электроснабжения
агрегата имеется трехполюсная штепсельная розетка:
Активный полюс и нейтраль изолированы, тогда как
только третий полюс (заземление) соединен с массой
машины; соответствующий контакт находится на винте
фронтальной панели.
Для Вашей безопасности все вспомогательное
оборудование, удлиннители, кабели электрических
устройств, штепсельные вилки, штепсельные розетки и
оборудование должны находится в исправном
состоянии и правильно соединены.
Все провода заземления не должны иметь разрывов.
Удлинитель должен быть трехпроводным, если не
используется для оборудования с двойной изоляцией.
Рекомендуется применять аппаратуру с двойной
изоляцией. Такая аппаратура маркируется символом .
Корпус агрегата не следует подсоединять к
заземлению посредством заземляющего электрода
или иным способом, лучше, если он изолирован. Это
служит мерой защиты, которая заключается в
электрическом разделении, причем такая защита тем
более эффективна, чем меньше протяженность
различных соединений.
Примечание: В линии в соответствии с принятой
практикой используется вспомогательная
электроэнергетическая система для работы в буферном
режиме. Вспомогательные силовые обмотки не
подсоединены к корпусу агрегата, следовательно,
«устроиство остаточного тока» не требуется
Если генератор используется для питания сложных эл.
сетей или в специальных условия эксплуатации,
например: на стройплощадках следует обязательно
устанавливать между выходной розеткой генератора и
нагрузками небольшой распределительный щит,
укомплектованный предохранительными устройствами в
соответствии с действующими правилами устройства
электроустановок (ПУЭ).
Могут применяться любые инструменты с коллекторными
электродвигателями.
НЕДОПУСКАЕТСЯиспользовать аппаратурус
электронным регулированием скорости вращения.
M
37
Page 23
ля (28)
находится в положении «OFF»
Отсутствие или недостаточное
Выход из строя механизма
едительного останова
Отсутствие топлива в баке или
Загрязнение или выход из строя
Двигатель не запускается или
Выход из строя мостового
преобразователя в цепи
Выход из строя платы
Отсутствует напряжение
холостого хода в цепи
азомкнут плавкий
Выход из строя диодного моста
Выход из строя платы
Отсутствует напряжение
холостого хода во
Выход из строя генератора
работает на максимальном режиме без
ПоискнеисправностейCHOPPER 4SE
MOSA 1.1-10/04
Неисправность Возможная причина Способ устранения
М
40.2
сразу после запуска глохнет.
сварочного тока.
вспомогательной цепи.
1) Выключатель двигате
(Выключено).
2)
количествомаславдвигателе.
3)
предупр
двигателя (oil-alert).
4)
закрыттопливныйкран.
5)
свечизажигания.
6) Холодный двигатель. 6) После пуска подольше удерживать рычаг
7) Прочие причины. 7) Обратиться к Руководству по эксплуатации
1)
сварочноготока.
2)
управления.
3) Выходиз строя генератора. 3) Отсоединить на выходесварочные кабели и
1) Рпредохранитель.
2)
вовспомогательнойцепи.
3)
управления.
4)
переменноготока.
1) Установить переключатель в положение
«ON» (Включено).
2) Заправить (или дозаправить) двигатель маслом.
3) Заменить механизм.
4) Заправить бак топливом. Открыть топливныйкран.
5) Почистить или проверить состояние свечи,
при необходимости заменить ее.
управления воздушной заслонкой «CHOKE»
в положении «CLOSE» (Закрыто).
двигателя.
1) С помощью мультиметра замерить
величину сопротивления между
контактными штырями 1-3 электрического
разъема. Она должна составлять
приблизительно 3,3 кОма. В противном
случае заменить мостовой
преобразователь.
2) Заменить плату.
кабели вспомогательной цепи. После этого
с помощью вольтметра проверить наличие
напряжения: приблизительно 48 В
переменного тока между выходами
сварочного тока, приблизительно 170 В
переменного тока для варианта исполнения
на 230 В и 90 В переменного тока в
варианте исполнения на 110 В. Эти замеры
должны выполняться при условии, что
двигатель работает на максимальной
частоте вращения в режиме холостого хода
(отсоединить один из двух проводников,
которые идут к соленоиду).
1) Заменить плавкий предохранитель:
10 А инерционный – для варианта
исполнения на 230 В.
15 А инерционный - для варианта
исполнения на 110 В.
2) Проверить с помощью мультиметра
состояние 2 диодных мостов в однофазной
вспомогательной цепи.
3) Заменить плату.
4) Отсоединить на выходесварочные кабели и
кабели вспомогательной цепи. После этого
с помощью вольтметра проверить наличие
напряжения: приблизительно 48 В
переменного тока между выходами
сварочного тока, приблизительно 170 В
переменного тока в варианте исполнения на
230 В и 90 В переменного тока в варианте
исполнения на 110 В. Эти замеры должны
выполняться при условии, что двигатель
Не соответствует требованиям
минимальное напряжение
холостого хода.
1) Неправильная настройка
соленоида.
нагрузки (отсоединить один из двух
проводников, которые идут к соленоиду).
1) Выполнить настройку соленоида согласно
указаниям на с. М34.
Page 24
Не соответствует
Выход из строя платы
Двигатель постоянно
остается на максимальном
режиме сварки или
Обмотки генератора не
изолированы от механической
Мостовой преобразователь в
цепи сварочного тока не
изолирован от механической
Силовые кабели не
изолированы от механической
непрерывно
меняется по величине или
Выход из строя платы
Все кабели одного цвета соединены
Проводник Y подсоединен к центру
Проводник Y подсоединен вместе с
ОтысканиенеисправностейCHOPPER 4SE
MOSA 1.1-10/04
Неисправность Возможная причина Способ устранения
М
40.2.1
требованиям максимальное
напряжение холостого
хода.
Двигатель постоянно
остается на минимальном
режиме.
частоты вращения двигателя согласно
указаниям на с. М34.
1) Заменить плату.
1) Заменить плату.
соленоида: она должна составлять
приблизительно 10 Ом.
воздушного фильтра, засорение
карбюратора. См. Руководство по
эксплуатации двигателя.
1) Отсоединить все выходы, 3 выхода
сварочного тока, которые идут на мостовой
преобразователь, и 4 выхода
вспомогательной цепи, которые подаются
на плату управления, после чего с помощью
мультиметра проверить сопротивление
изоляции генератора.
2) Отсоединить 3 сварочных кабеля, «+» и «-»
цепи сварочного тока, проводник черного
цвета и соединитель, которые идут на
плату, и с помощью мультиметра проверить,
изолирована ли мостовая схема от
механической массы.
3) Проверить, достаточно ли изолированы
кабели, находящиеся внутри литого корпуса.
4) Заменить плату.
СОПРОТИВЛЕНИЕ ОБМОТКИ ПРИ ТЕМПЕРАТУРЕ 20°С
Ω (Ом) Примечания
Выход сварочного тока
Между проводниками: зеленым/черным
Между проводниками: зеленым/красным 0,030
Между проводниками: черным/красным 0,030
Выходы вспомогательной цепи 230 В постоянного тока:
Между проводниками черного цвета: R/S 1,2
Между проводниками черного цвета: R/T 1,2
Между проводниками черного цвета: S/T 1,2
Выходы вспомогательной цепи 110 В постоянного тока:
Между проводниками черного цвета: R/S 1,0
Между проводниками черного цвета: R/T 1,0
Между проводниками черного цвета: S/T 1,0
0,030
параллельно.
звезды трехфазной схемы.
проводником Т.
Page 25
Для проведения технического обслуживания и ремонта следует
Прежде чем приступать к выполнению каких бы то ни было операций
технического обслуживания или ремонта, обязательно выключить
либо причине работа должна
к движущимся частям установки, к горячим поверхностям,
проводникам, находящимся под напряжением, и т.д. которые могут
Снимать защитные ограждения допускается только в тех случаях,
ыполнения технического обслуживания и
ремонта. Сразу по завершении работы снятые защитные
ограждения должны быть вновь установлены на предназначенные
При выполнении работ следует пользоваться подходящим для этого
Не допускается внесение каких бы то ни было изменений в
конструкцию установки без предварительного согласования с
При проведении операций технического обслуживания не
следует допускать нанесения ущерба окружающей среде
используемыми при этом материалами. Строго
соблюдать все предписания, действующие на месте
ии установки в отношении безопасности труда
MOSA 1.0-05/04
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ CHOPPER 4SE
ОСТОРОЖНО
•
привлекать только квалифицированный персонал.
•
двигатель. Если же по какойпроводиться на функционирующем агрегате, нельзя прикасаться
М
43
ДВИЖУЩИЕСЯ
ЧАСТИ
Угроза
травмирования
оказаться не защищенными соответствующим ограждением.
•
когда это необходимо для в
для них места.
•
инструментом и специальной одеждой.
•
фирмой-изготовителем.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Под техническим обслуживанием имеется в виду
проведение всех операций по проверке состояния и
замене механических и электрических составных частей,
которые подвергаются износу. Кроме того, техническое
обслуживание включает в себя, помимо регулярной
чистки установки, также контроль уровня и дозаправку
или замену жидкостей, таких как топливо, масло.
Под ремонтом имеется в виду замена изношенных или
поврежденных составных частей установки.
Предполагается, что такие операции должны
проводиться официально уполномоченными Центрами
технического обслуживания.
Указания по техническому обслуживанию двигателя
содержатся в прилагаемом к нему отдельном
Руководстве. Периодическое техническое обслуживание
должно выполняться согласно прилагаемой к настоящему
Руководству таблице.
Следует регулярно проверять состояние всасывающих и
выпускных патрубков генератора, двигателя, установки в
целом. Засорение этих патрубков не допускается, так как
результатом могло бы стать сужение потока
охлаждающего воздуха.
ГОРЯЧИЕ
ПОВЕРХНОСТИ
Угроза
травмирования
СУХОЙ ВОЗДУШНЫЙ ФИЛЬТР
В нормальных условиях эксплуатации фильтрующий
патрон следует менять через каждые 200 часов работы.
Если же установка эксплуатируется в запыленных
помещениях, этот интервал сокращается до 100 часов.
ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА С
ВОЗБУЖДЕНИЕМ ОТ ПОСТОЯННЫХ
МАГНИТОВ
Эта машина не нуждается в каком-либо техническом
обслуживании, так как в ее конструкции нет ни щеток, ни
контактных колец. Кроме того, не предусмотрены также и
устройства для регулирования нагрузки.
НАКЛЕИВАЕМЫЕ ЯРЛЫКИ И НАДПИСИ
Раз в год проверять наличие и состояние наклеиваемых
на корпус машины ярлыков и надписей. В случае
необходимости (если ярлыки и надписи утрачены или
стали нечитаемыми) их следует заменить.
КАБЕЛИ, ПРОВОДНИКИ И СОЕДИНЕНИЯ
Периодически проверять состояние кабелей и
проводников, производить подтяжку соединений.
В тех случаях, когда машина выводится из
эксплуатации на срок более 30 дней, необходимо
убедиться в том, что помещение для ее хранения
обеспечивает достаточную защиту от непогоды, во
избежание таких повреждений деталей машины, как
ржавчина, коррозия и т.д.
ДВИГАТЕЛЬ
Дать двигателю поработать до полного израсходования
топлива.
При подготовке к длительному хранению необходимо
следовать указаниям Руководства по эксплуатации
двигателя.
Тщательно почистить установку.
Укрыть ее чехлом из полимерной пленки и поставить на
хранение в сухом месте.
Сведения о правилах оказания первой помощи и мерах
пожарной безопасности см. на с. М2.
ВАЖНО
M
45
РАЗДЕЛКАНА ЛОМ
Под разделкой на лом понимаются все те операции,
которые предстоит выполнить, силами потребителя,
когда заканчивается установленный срок эксплуатации
машины.
В число этих операций входят: разборка машины,
разделение и сортировка различных ее элементов для
последующего повторного использования или для
раздельной переработки, в отдельных случаях упаковка и
транспортировка таких элементов вплоть до доставки их
на специализированное предприятие по переработке
отходов, на склад и т.д.
Операции по разделке на лом включают в себя
различные манипуляции с потенциально опасными
жидкостями, такими как смазочные масла.
Разборка металлических частей, которая может
потребовать их резки и/или разрывания, должна
выполняться с использованием рукавиц и/или
подходящего для этого инструмента.
Переработка и утилизация различных частей машины и
материалов должна выполняться в соответствии с
установленными законом нормативами и/или
действующими местными предписаниями.
Особое внимание следует обратить на утилизацию:
смазочных масел, топлива.
Потребитель несет ответственность за соблюдение норм
и правил охраны окружающей среды при утилизации
разобранной на лом машины или ее отдельных частей.
В тех случаях, когда разделка машины на лом
производится без предварительного демонтажа ее
отдельных частей, обязательными при любых
обстоятельствах являются:
− слив топлива из бака;
− слив смазочного масла из двигателя.
ПРИМЕЧАНИЕ: Фирма «MOSA» участвует воперациях
разделки на лом только тех машин, которые она
забирает обратно в качестве изношенных и которые не
могут быть восстановлены.
Это происходит, разумеется, с разрешения владельца.
Мощность однофазного тока (максимальная) 2 кВА / 230 В / 8,7 АМощность однофазного тока (постоянная) 1,6 кВА / 230 В / 6,9 АГЕНЕРАТОРПЕРЕМЕННОГОТОКАс самовозбуждением, с
Тип на постоянных магнитах, трехфазный Класс изоляции Н ДВИГАТЕЛЬ Марка HONDA
Модель GX 200
Тип 4-тактный Рабочий объем двигателя 196 см3 Число цилиндров 1
Мощность максимальная 5 кВт (6,8 л.с.)
Частота вращения 4000 об/мин Расход топлива 313 г/кВт-час Система охлаждения воздушная Вместимость масляного поддона 0,6 лПуск ручной, спомощью вытяжного троса Топливо бензин ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Вместимость топливного бака 3,6 лПродолжительность работы (при ПВ 60%) 3,5 часа Степень защиты IP 23
Габаритные размеры максимальные по основанию (длина х ширина х
высота)*
Масса (без заправки топливом и маслом) * 34 кг Уровень шума 99 LWA [74 дБ(А) – на расстоянии 7 м]
* Приведенные значения включают в себя все выступающие части
автоматическим регулированием, без
щеток
430 х 375 х 470
51
МОЩНОСТЬ
Заявленные данные о мощности действительны при следующих условиях: температура 20°С, относительная влажность
воздуха 30%, высота над уровнем моря 100 м.
Приближенная оценка снижения мощности: 1% на каждые 100 м высоты над уровнем моря и 2,5% на каждые 5°С
свыше 25°С.
О возможности внесения изменений или принятия мер в отношении двигателей в климатических условиях, отличных от
указанных выше, следует консультироваться со специалистами в уполномоченных нашей фирмой центрах
технического обслуживания.
УРОВЕНЬ ЗВУКОВОЙ МОЩНОСТИ
Машина соответствует требованиям действующих предписаний в отношении предельного значения излучаемой
звуковой мощности.
Это предельное значение может быть использовано для оценки уровня звукового давления, создаваемого в условиях
эксплуатации.
Пример: Предельное значение звуковой мощности 100 LWA.
Звуковое давление (Lpa) (создаваемый шум) на расстоянии 7 м, выраженный в дБА, будет составлять приблизительно
75 (-25 по сравнению с предельным значением в LWA).
При расчете уровня шума на расстоянии, отличном от 7 м, необходимо пользоваться следующей формулой:
Следует иметь в виду, что все приводимые ниже указания носят чисто ориентировочный характер, поскольку в
названном выше стандарте содержатся сведения, гораздо более обширные и полезные для выбора электродов. Более
подробные данные по этому вопросу можно найти в специальной нормативно-технической документации и/или
получить от фирмы-изготовителя изделия, которое предстоит использовать для осуществления того или иного
сварочного процесса.
стандарту A.W.S.)
MS_, TS_
M
55
РУТИЛОВЫЕ ЭЛЕКТРОДЫ: Е 6013
Легко удаляемый жидкотекучий шлак. Электроды пригодны для выполнения сварки в любой позиции.
Рутиловые электроды применяются для сварки постоянным током с любой полярностью (на электрододержатель
может подаваться как «+», так и «-») и для сварки переменным током.
Предназначены для сварки низкоуглеродистых сталей с твердостью по Роквеллу R = 38/45 кг/мм2. Хорошо подходят
также для сварки низкокачественных мягких сталей.
ЭЛЕКТРОДЫ С ОСНОВНЫМ ПОКРЫТИЕМ: Е 7015
Электроды с основным покрытием пригодны только для сварки постоянным током с обратной полярностью («+» на
электрододержателе); существуют также типы электродов, предназначенные для сварки переменным током.
Хорошо подходят для сварки среднеуглеродистых сталей. Сварка возможна в любых позициях.
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ЭЛЕКТРОДЫ С ОСНОВНЫМ ПОКРЫТИЕМ: Е 7018
Наличие в составе покрытия железа повышает качество присадочного материала. Эти электроды обладают хорошими
механическими свойствами. Они пригодны для сварки в любой позиции. На электрододержатель подается «+»
(обратная полярность). Хорошо получается также сварка вертикальных швов. Отличаются ковкостью, высокой
производительностью. Хорошо подходят для сварки сталей с высоким содержанием серы (в качестве примеси).
ЦЕЛЛЮЛОЗНЫЕ ЭЛЕКТРОДЫ: Е 6010
Целлюлозные электроды предназначены только для сварки постоянным током с подачей «+» на электрододержатель, а
«-» - на зажим массы.
Особенно подходят для первого прохода при сварке трубопроводов с твердостью по Роквеллу не более R = 55 кг/мм2.
Сварка возможна в любых позициях.

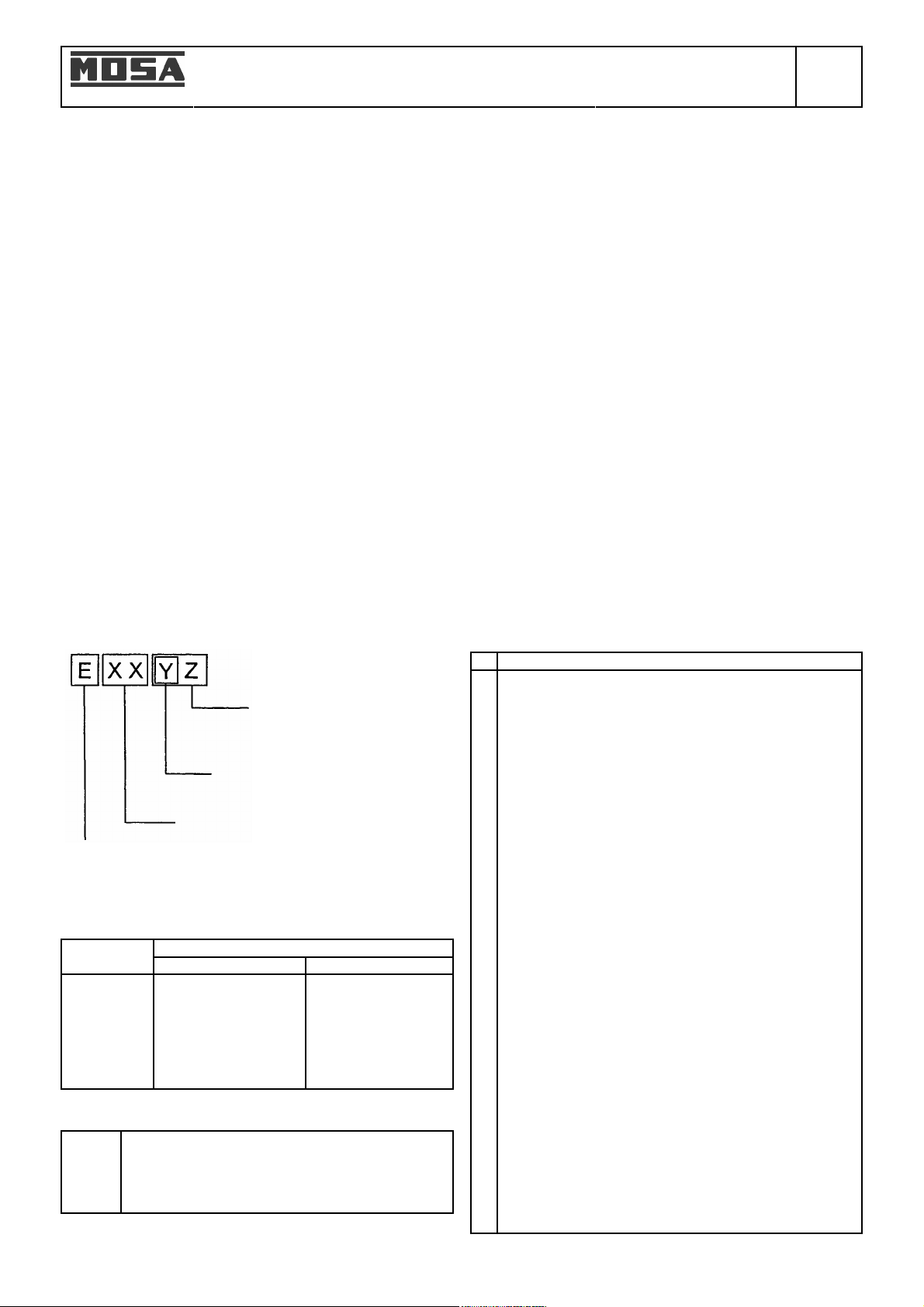

ИДЕНТИФИКАЦИЯ ЭЛЕКТРОДОВ СОГЛАСНО СТАНДАРТУ A.W.S.
2 цифры: тип покрытия и и
режим электропитания (см.
таблицу 3)
1 цифра: пространственное
положение шва при сварке (см.
таблицу 2)
2+3 цифры: прочность при растяжении
Символ для
обозначения
покрытого
электрода
Номер
60
70
80
90
100
110
120
Таблица 1
наплавленного металла (см. таблицу 1)
кг/кв. дюйм кг/мм2
60 000
70 000
80 000
90 000
100 000
110 000
120 000
Прочность
42
49
56
63
70
77
84
1 длявсех пространственных положений сварки
2 длясварки в вертикальном (снизу вверх) или
горизонтальномпространственныхположениях
3 длясварки только в горизонтальном
пространственном положении
Таблица 2
№
10
током.
11
током.
12 Рутиловые электроды для сварки постоянным током.
13 Рутиловые электроды для сварки переменным током.
Высокопроизводительныерутиловыеэлектроды.
15 Электроды с основным покрытием
постояннымтоком.
16 Электроды с основным покрытием
Фирма “MOSA» в состоянии удовлетворить любые запросы клиентов на поставку запасных частей.
При желании содержать машину в постоянной готовности к работе ее в отдельных случаях приходится ремонтировать.
Если такой ремонт связан с необходимостью замены деталей, изготовителем которых является фирма «MOSA», при
любых обстоятельствах следует требовать использования только оригинальных запасных частей.

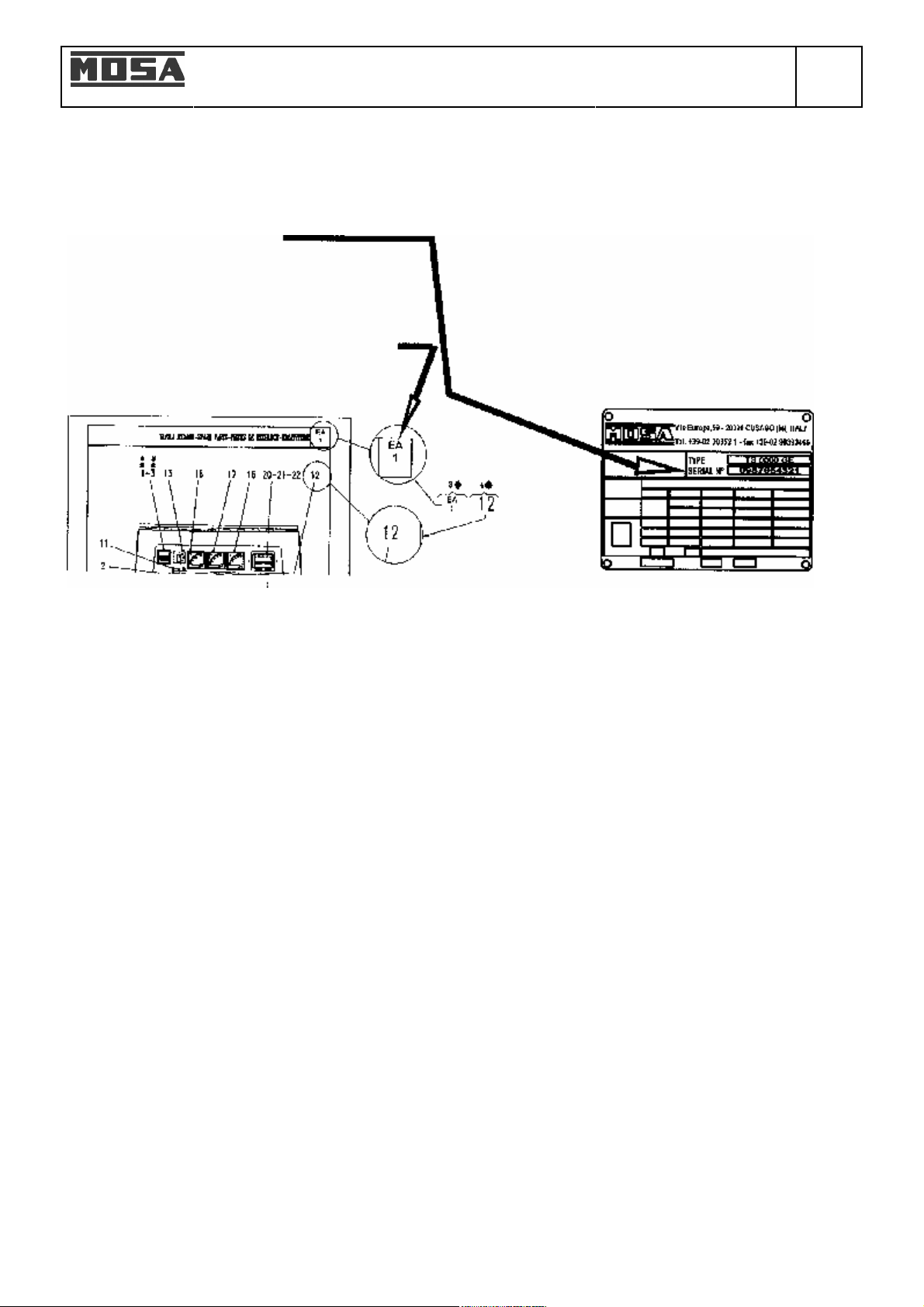

При оформлении заказов на запасные части необходимо указывать:
1) ®Заводской номер
2) ®Тип сварочного агрегата и/или электроагрегата
3) uНомер таблицы из атласа запасных частей
4) uНомер позиции
5) Количество
обозренияместе.
3)
1
ПОЯСНЕНИЕУСЛОВНЫХОБОЗНАЧЕНИЙ:
(EV) Указать в заказе тип привода и величины вспомогательных напряжений
(ER) Только двигатель с ручным пуском (спомощью вытяжного троса)
(ES) Только двигатель с электрическим пуском
(VE) Только в варианте исполнения E.A.S.
(QM) Указать в заказе количество в метрах
(VS) Только специальные варианты исполнения
(SR) Только по требованию
1 222406020 КРЫЛЬЧАТКА ВЕНТИЛЯТОРА
2 222403047 БЛОК СТУПИЦА/РОТОР
3 222413025СТАТОР С ОБМОТКОЙ НА 230 ВпеременноготокаВерсия на 230 В
3а222403025СТАТОР С ОБМОТКОЙ НА 110 ВпеременноготокаВерсия на 110 В
4 222418263ПЛАСТИНА ДЛЯ КРЕПЛЕНИЯ ПРОВОДНИКОВ
5 1270040 ВЫПРЯМИТЕЛЬ МОСТОВОЙ ДИОДНЫЙ
6 222422200 ДВИГАТЕЛЬ фирмы «HONDA» GX200T - EPA
7 102011270 ПРОБКА ДЛЯ РУКОЯТКИ
8 222401226 РУКОЯТКА ДЛЯ ПОДЪЕМА
9 222409800ПЛАТА УПРАВЛЕНИЯ СВАРОЧНЫМ ПРОЦЕССОМ
(MAGIC WELD)
10 222405400ПРЕОБРАЗОВАТЕЛЬ МОСТОВОЙ
11 222405107ДАТЧИК ХОЛЛА на 250 А
12 222408065РЕШЕТКА НА ВЫХОДЕ ВОЗДУХА
13 222403040КАРТЕР КРЕПЛЕНИЯ ДВИГАТЕЛЯ/ГЕНЕРАТОРА
14 222409050ЭЛЕКТРОМАГНИТ ЭКОНОМАЙЗЕРА
15 222402244ЗАЖИМ ДЛЯ КРЕПЛЕНИЯ ТРОСА УПРАВЛЕНИЯ
16 222409101КРОНШТЕЙН ДЛЯ КРЕПЛЕНИЯ ЭЛЕКТРОМАГНИТА
17 222434126КОЖУХ ЗАЩИТНЫЙ ДЛЯ РЕАКТИВНОГО
(Версия для Италии)
СОПРОТИВЛЕНИЯ
18 222401035АМОРТИЗАТОР диаметром 25х30
19 222402038КОЛЬЦО РАСПОРНОЕ
20 222411050ОПОРНОЕ ОСНОВАНИЕ ДЛЯ
ДВИГАТЕЛЯ/ГЕНЕРАТОРА
21 222434100СОПРОТИВЛЕНИЕ РЕАКТИВНОЕ (Версия для Италии)
