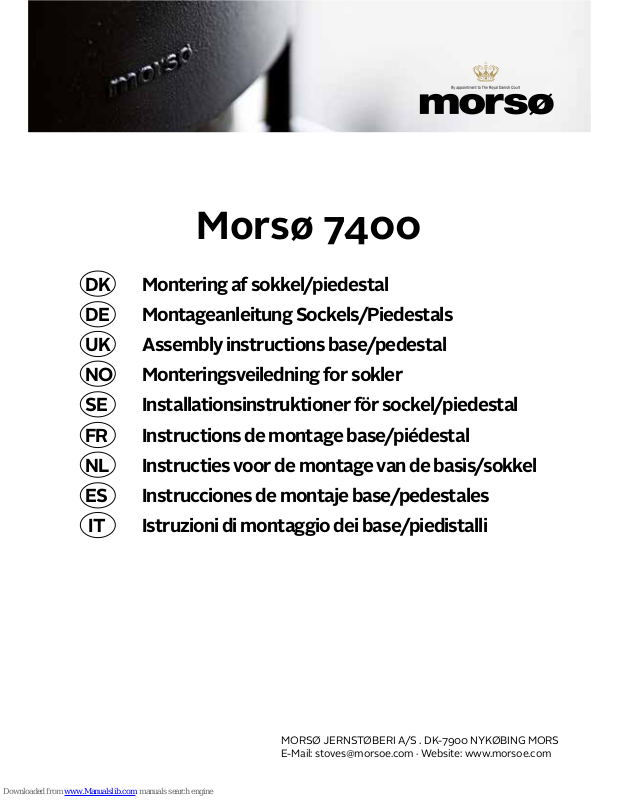

Page 1
DK Montering af sokkel/piedestal
DE Montageanleitung Sockels/Piedestals
UK Assembly instructions base/pedestal
NO Monteringsveiledning for sokler
SE Installationsinstruktioner för sockel/piedestal
FR Instructions de montage base/piédestal
NL Instructies voor de montage van de basis/sokkel
ES Instrucciones de montaje base/pedestales
IT Istruzioni di montaggio dei base/piedistalli
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Morsø 7400
Page 2
2
Montering af sokkel/piedestal til Morsø 7400
Efter udpakning af ovnen tages løsdelene ud af ovnen. Askeskuen og den støbte rist ernes. Herefter lægges ovnen ned på bagsiden eventuelt med papemballagen som underlag
for at undgå skamferinger.
Soklen, der er modtaget i en separat emballage pakkes ud. De 4 skruer der sidder i bunden
af ovnen skrues af. Soklen placeres og de 4 skruer monteres igen i ovnens bundplade.
Montering af lukket sokkel
Man skal sikre sig, at de emner, der bliver ernet inden ovnen lægges ned, igen er monteret
korrekt inden den første optænding foretages.
Page 3
3
Montering af åben sokkel
Stråleskærmen, der er vedlagt de åbne sokler monteres samtidig med fastskruning af soklen. (se skitse).
Montering af piedestal
Man skal sikre sig, at de emner, der bliver ernet inden ovnen lægges ned, igen er monteret
korrekt inden den første optænding foretages.
Page 4
4
Montage des Sockels/Piedestals für Morsø 7400
Nach dem Auspacken des Ofens die losen Teile aus dem Ofen herausnehmen. Die Ascheschublade und den gusseisernen Rost herausnehmen. Danach den Ofen auf die Rückseite
legen, eventuell mit der Pappverpackung als Unterlage, um Schäden zu vermeiden.
Den Sockel, der in einer separaten Verpackung geliefert wird, auspacken. Die vier Schrauben herausdrehen, die im Boden des Ofens sitzen. Den Sokel platzieren und die vier Schrauben wieder in die Bodenplatte des Ofens einschrauben.
Montage de geschlossenen Sockels
Stellen Sie sicher, dass die Teile, die herausgenommen wurden, bevor der Ofen auf die Rückseite gelegt wurde, wieder montiert sind, bevor der Ofen zum ersten Mal angefeuert wird.
Page 5
5
Montage des oenen Sockels
Beim Verschrauben des Sockels wird gleichzeitig auch der zusammen mit dem oenen Sockel gelieferte Hitzeschild oder die Schublade montiert (siehe Abbildung).
Montage des Piedestals
Stellen Sie sicher, dass die Teile, die herausgenommen wurden, bevor der Ofen auf die Rückseite gelegt wurde, wieder montiert sind, bevor der Ofen zum ersten Mal angefeuert wird.
Page 6
6
Assembling the base/pedestal for the Morsø 7400
After unpacking, remove the loose parts from inside the stove. Remove the ash drawer and
cast grate. Then, lie the stove down on its back, preferably with the cardboard packaging as
a base to prevent chang.
Unpack the base, which has been sent in separate packaging. Unscrew the 4 screws in the
base of the stove. Place the plinth and screw the four screws back into the baseplate of the
stove.

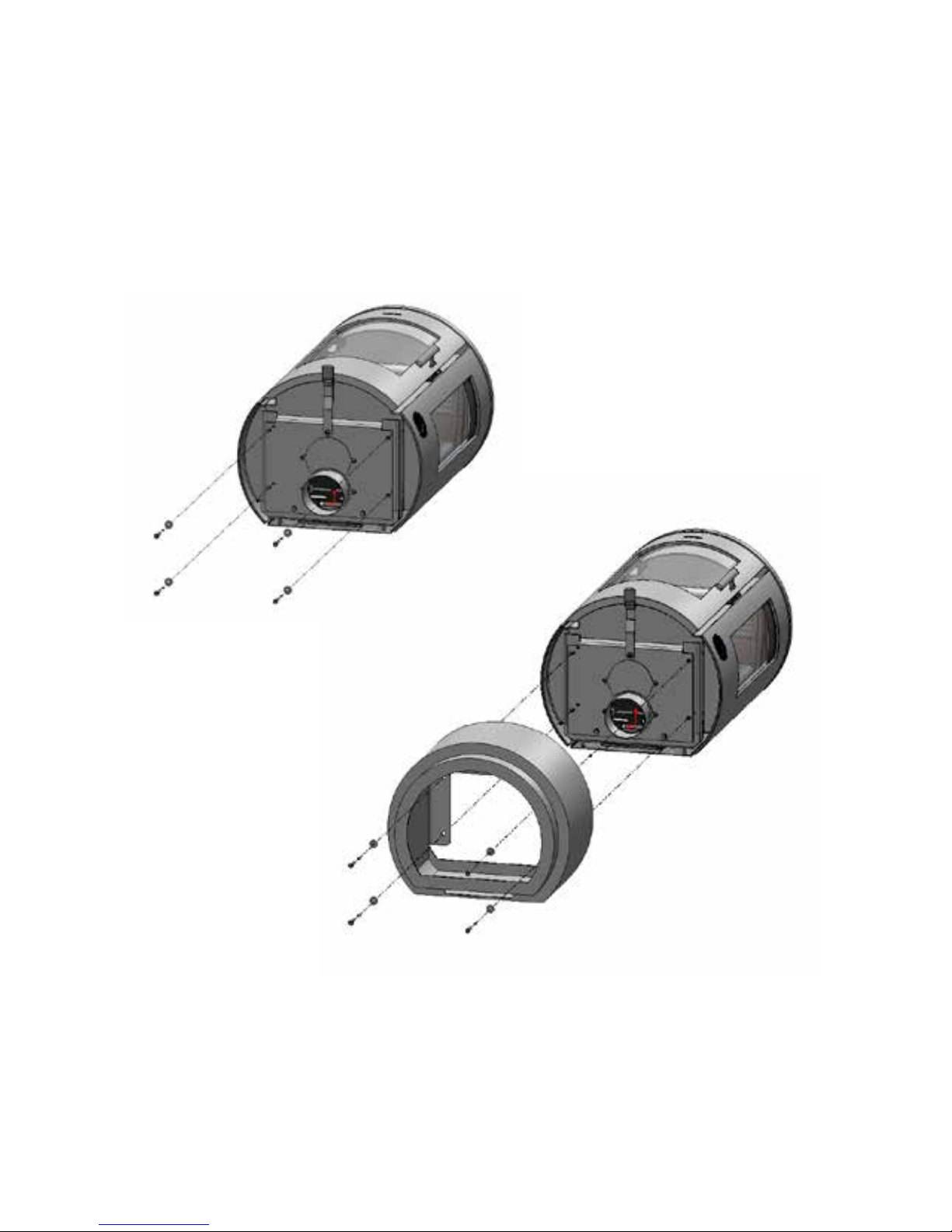

Assembling the base closed
After removing the blanks before lying the stove down, remember to re-t them correctly
before lighting your rst re.
Page 7
7

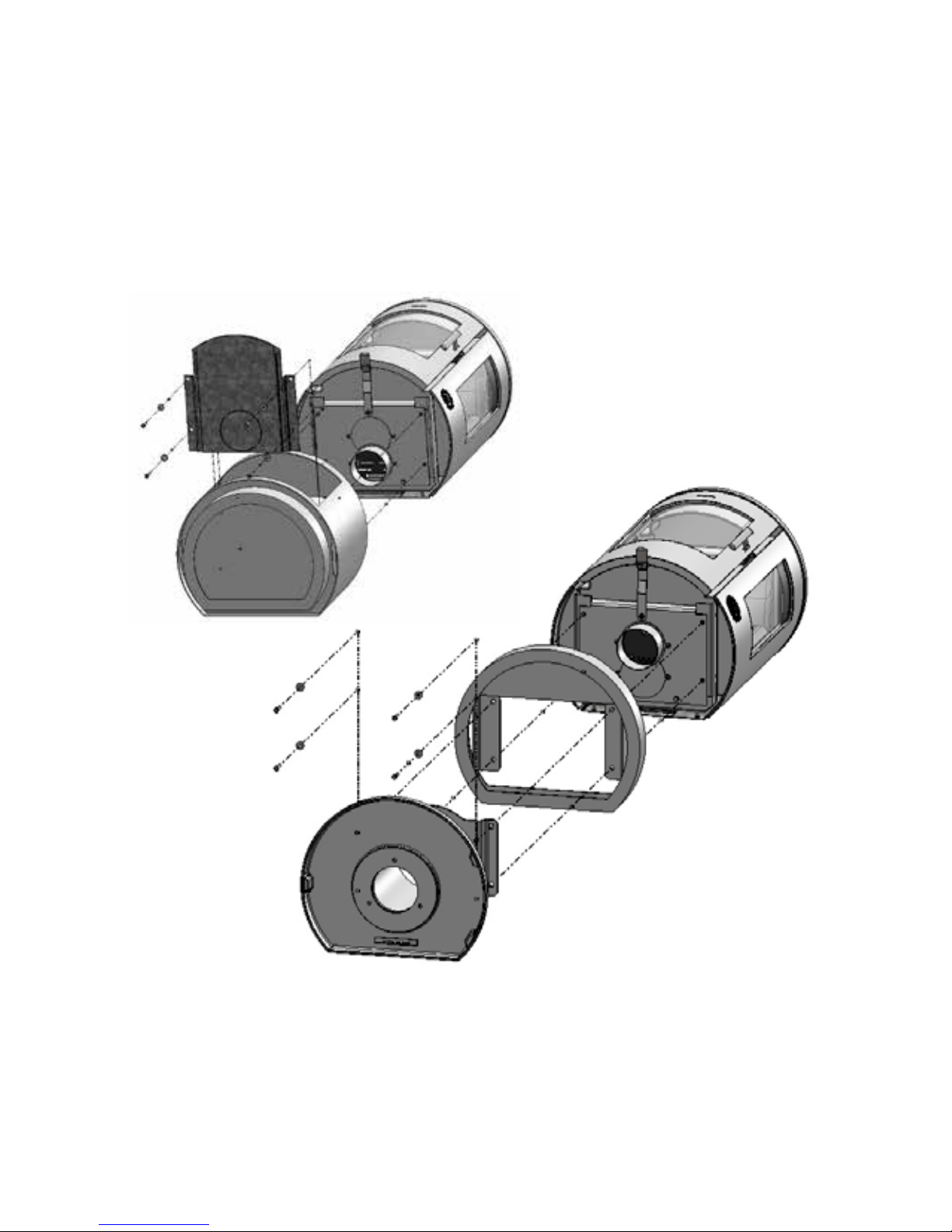

Assembling the base open
Fit the radiation shield supplied with the open pedestals or ash drawer solution at the same
time as tightening the pedestal. (see diagram).
Assembling the pedestal
After removing the blanks before lying the stove down, remember to re-t them correctly
before lighting your rst re.
Page 8
8
Montere sokkel/pidestall til Morsø 7400
Ta ut de løse delene fra ovnen etter at ovnen er pakket ut. Fjern askeskuen og den støpte
risten. Legg deretter ovnen ned på baksiden, eventuelt med pappemballasjen som underlag
for å unngå skade.
Pakk ut sokkelen, som er levert i en egen emballasje. De 4 skruene i bunnen av ovnen skrues
ut. Plasser sokkelen og monter de 4 skruene i ovnens bunnplate igjen.
Montere lukket sokkel
Pass på at delene som ernes før ovnen legges ned, monteres korrekt igjen før første opptenning.
Page 9
9
Montere åpen sokkel
Stråleskjermen som er vedlagt de åpne soklene eller skueløsningen, monteres samtidig med
fastskruing av sokkelen (se skisse).
Montere pidestall
Pass på at delene som ernes før ovnen legges ned, monteres korrekt igjen før første opptenning.
Page 10
10
Montering av sockel/piedestal till Morsø 7400
Packa upp kaminen och ta ut de löstagbara delarna ur kaminen. Avlägsna asklådan och det
gjutna gallret. Placera därefter ned kaminen på baksidan eventuellt med kartongen som underlägg för att undvika skador.
Packa upp sockeln som levererats i ett separat paket. Skruva bort de fyra skruvarna på botten
av kaminen. Sätt sockeln på plats och skruva fast de fyra skruvarna igen i kaminens bottenplatta.
Montering av låst sockel
Säkerställ att föremålen som avlägsnats innan kaminen placerades på baksidan monteras
korrekt innan man eldar i den för första gången.
Page 11
11
Montering av öppen sockel
Strålningsskärmen som kommer med den öppna sockeln eller lådlösningen monteras samtidigt som man skruvar fast sockeln (se skiss).
Montering av piedestal
Säkerställ att föremålen som avlägsnats innan kaminen placerades på baksidan monteras
korrekt innan man eldar i den för första gången.
Page 12
12
Montage de la base/ piédestal – Morsø 7400
Après le déballage, retirez les éléments à l’intérieur du poêle. Retirez le cendrier et la grille
en fonte. Allongez le poêle sur le dos, de préférence sur son emballage en carton pour le
protéger.
Déballez la base, qui est livrée dans un carton spécique. Dévissez les quatre vis à la base du
poêle. Positionnez le soubassement et vissez les quatre vis dans la base du poêle.
Montage de la base (fermée)
Avant d’utiliser le poêle, ne pas oublier de remettre correctement en place les éléments internes qui ont été retirés pour le montage.
Page 13
13
Montage de la base (ouverte)
Montez le blindage thermique fourni avec le piedestal ouvert ou le tiroir à cendres et serrez
les vis du piedestal (voir schéma).
Montage du piédestal
Avant d’utiliser le poêle, ne pas oublier de remettre correctement en place les éléments internes qui ont été retirés pour le montage.
Page 14
14
Montage van de basis/sokkel voor de Morsø 7400
Na het uitpakken, verwijdert u de losse onderdelen uit de binnenkant van de kachel. Verwijder de aslade en het gietijzeren rooster. Plaats de kachel daarna op de rug, bij voorkeur op
de karton verpakking om krassen te voorkomen.
Pak de basis uit, die apart werd verpakt. Schroef de 4 schroeven onderaan de kachel los.
Plaats de plint en schroef de 4 schroeven terug op de basisplaat van de kachel.
Montage van de basis gesloten
Nadat u de onderdelen heeft verwijderd voordat u de kachel neerlegt, denk eraan om deze
onderdelen weer juist terug te plaatsen voordat u het eerste vuur aanmaakt.
Page 15
15
Montage van de basis open
Plaats het meegeleverde stralingsrooster met de optie open voetstuk of aslade terwijl u tegelijk het voetstuk vastmaakt (zie tekening).
Montage van de sokkel
Nadat u de onderdelen heeft verwijderd voordat u de kachel neerlegt, denk eraan om deze
onderdelen weer juist terug te plaatsen voordat u het eerste vuur aanmaakt.
Page 16
16
Montaje de la base/pedestal para la Morsø 7400
Después de desembalar la unidad, retire las piezas sueltas que hay dentro de la estufa. Retire el
cajón de ceniza y la parrilla de fundición. Después, coloque en el suelo la estufa apoyada sobre
su parte trasera, preferiblemente con el embalaje de cartón como base para evitar rozaduras.
Desempaquete la base (enviada en un embalaje independiente). Destornille los 4 tornillos
de la base de la estufa. Coloque el pedestal y atornille los cuatro tornillos en la placa base.
Montaje de la base cerrada
Antes de encender fuego por primera vez, recuerde instalar de nuevo correctamente las piezas de forja que retiró antes de tumbar la estufa.
Page 17
17
Montaje de la base abierta
Instale el escudo contra radiación que se suministra con pedestales abiertos o el cajón de
ceniza al mismo tiempo que se aprieta el pedestal (véase el diagrama).
Montaje del pedestal
Antes de encender fuego por primera vez, recuerde instalar de nuevo correctamente las piezas de forja que retiró antes de tumbar la estufa.
Page 18
18
Procedura di assemblaggio della base/piedistallo per il modello
Morsø 7400
Una volta rimosso l’imballaggio, rimuovere i componenti sfusi presenti all’interno della stufa.
Rimuovere il vassoio di raccolta ceneri e la griglia forgiata. Quindi, adagiare la stufa al suolo facendola poggiare sul lato posteriore; è consigliabile utilizzare il cartone dell’imballaggio come
base per evitare eventuali danni causati da sfregamenti con il pavimento.
Disimballare la base, consegnata in un imballo separato. Svitare le 4 viti poste alla base della
stufa. Posizionare il plinto e riavvitare le quattro viti sulla piastra base della stufa.
Montaggio della base chiusa
Prima di accendere la stufa per la prima volta, ricordarsi di reinstallare correttamente i tappi
rimossi prima di adagiare la stufa al suolo.
Page 19
19
Montaggio della base chiusa
Installare il pannello radiante fornito in dotazione sui piedistalli aperti, o nel vassoio di raccolta ceneri durante la procedura di serraggio del piedistallo. (vedi schema di montaggio).
Montaggio del piedistallo
Prima di accendere la stufa per la prima volta, ricordarsi di reinstallare correttamente i tappi
rimossi prima di adagiare la stufa al suolo.
Page 20
20
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Morsø Jernstøberi A/S - 15.12.2015 - 72746000
