Page 1
Morsø 6600
DK Opstillings- og betjeningsvejledning
UK Instructions for installation and use
www.morsoe.com
Morsø 6643 & 6670
Page 2
2
3
INDHOLD · CONTENT
DK 1.0 Opstilling af din morsø ovn. .. .. .. .. .. .. .. .. .. .. .. .. .. 5
2.0 Fyringsteknik/Brugen af Deres ovn ................11
3.0 Regelmæssig vedligeholdelse af ovnen............15
4.0 Tekniske data.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .17
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. .. . 20
2.0 Firing/using the stove .. .. .. .. .... .. .. .. .. .. .. .. .. .. . 27
3.0 Routine stove maintenance .. .. .. .. .. .. .. .. .. .. .. .. .31
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Opstillings- og betjeningsvejledning
Morsø 6600
Morsø 6643 & 6670
EN 13240 · NS 3058-3059
Page 3
4
5
Side nr
1.0 Opstilling af Deres morsø ovn 5
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 5
1.5 Skorstenen 6
1.6 Rørstilslutning 7
1.7 Tilslutning til muret skorsten 8
1.8 Tilslutning til stålskorsten 8
1.9 Trækforhold 10
2.0 Fyringsteknik/Brugen af Deres ovn 11
2.1 Optænding og fyringsintervaller 12
3.0 Regelmæssig vedligeholdelse af ovnen 15
3.1 Udvendig vedligeholdelse 15
3.2 Indvendig vedligeholdelse 15
3.3 Rensning af ovnen 16
4.0 Tekniske data 17
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der kan
lette den daglige betjening og vedligeholdelse af din Morsø ovn.
Indhold
Til lykke med din nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne af
den højeste kvalitet. Hvis du blot følger omstående
instruktioner, er vi sikre på, at du også vil få nytte
og glæde af din nye ovn i mange år.
1.1 Udpakning af ovnen
Den støbte grundovn leveres forberedt til montering af den ønskede sokkel og overdel. Morsø
6643 og Morsø 6670 vejer henholdesvis 118 og 116 kg. For at undgå skamferinger i forbindelse
med udpakning og montering af ovnen anbefales det at være 2 personer til dette arbejde.
Når papemballagen er fjernet løftes den støbte topplade, der ligger løs, af ovnen, inden ovnen løftes af træpallen. Grundovnen lægges på bagsiden eventuelt med papemballagen som
underlag under montering af den ønskede sokkel, der er modtaget i en separat emballage.
Efter samlingen rejses ovnen op og placeres omhyggeligt på sin fremtidige plads, hvor den
efterfølgende rørmontering kan foretages. Hvis ovnen monteres på et underlag af brændbart
materiale placeres ovnen centralt på en bundplade i stål, glas eller et andet ikke brændbart
materiale.
Inden den første optænding skal man sikre sig, at de indvendige dele er korrekt placeret. Emballagen kan bortskaffes efter gældende regler om renovation.
1.2 Opstilling af ovnen
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog Dem
selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og lokale
bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen er
opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer.
Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser, fuglereder m.v., inden den igen tages i brug.
1.4 Ovnens placering/Afstandskrav
Kun når ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Deres nye ovn
kan placeres som angivet på godkendelsesskiltet på ovnens bagside, når væggene er udført i
brændbart materiale.
1.0 Opstilling af din Morsø Ovn
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger en
prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført miljøafprøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens levetid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfejeren
underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene i henhold til Brændeovnsbekendgørelsen.
B
A
C
C
Page 4
6
7
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækforholdene er i orden, og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende,
når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen.
Placeres skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end husets
tagryg eller tagets højeste punkt.
Bemærk, at der ofte gælder nationale og lokale bestemmelser med hensyn til placering af
skorstene i forbindelse med stråtag. Se afsnittet trækforhold 1.9.
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten skal
mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for adgang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).

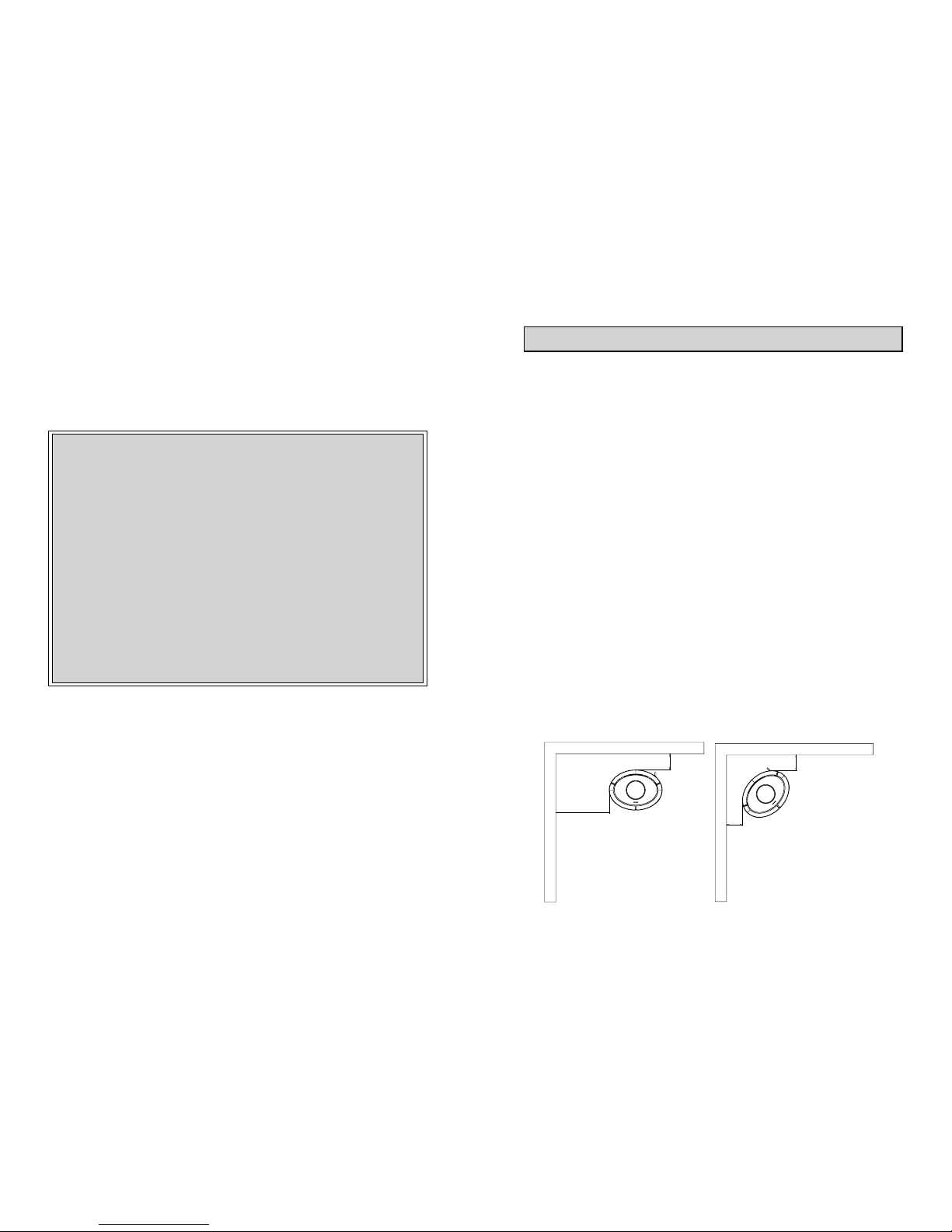

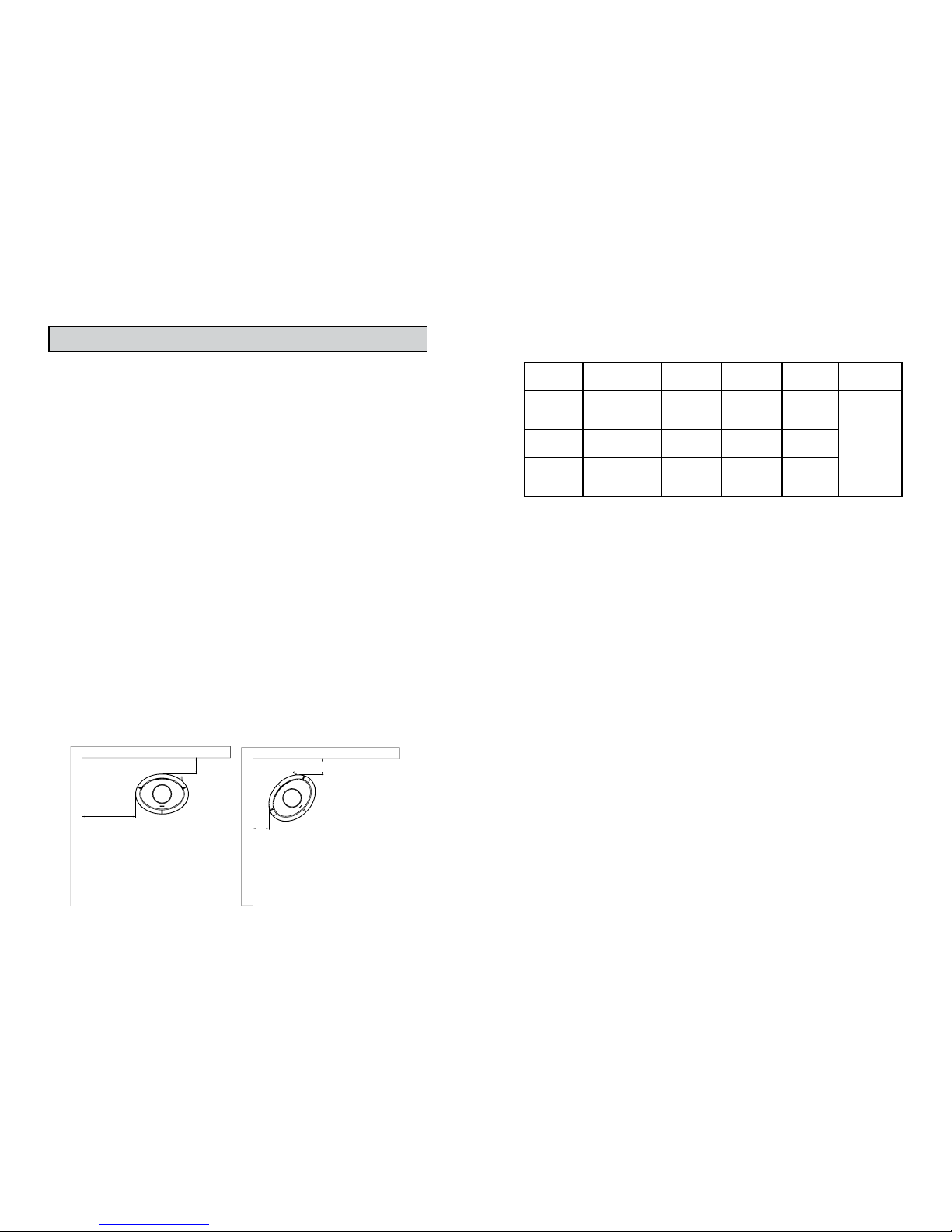

Min. afstand til brændbart materiale:
Morsø 6600
Opstilling Ovn type Afstand A Afstand B Afstand C Afstand foran ovn
Normal
Retvinklet
Morsø 6600
uisoleret røgrør
150 mm. 550 mm. - 800 mm.
Normal
Retvinklet
Morsø 6600
isoleret røgrør
100 mm. 550 mm. -
Hjørne-
montering
Morsø 6600
uisoleret røgrør
- - 300 mm.
Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand
til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet
som ikke-brændbart materiale.
Møbleringsafstand
Afstand til brændbart materiale foran ovnen er 800 mm. for Morsø 6600 Med hensyn til møbleringsafstand skal afstand til brændbart materiale overholdes, men man bør dog vurdere, om
møbler og andet vil blive udtørret af at stå tæt på ovnen.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed, specielt i.f.m. børns kontakt med ovnen.
På gulvet
Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes
med hensyn til størrelsen på et ikke brændbart underlag, der skal dække gulvet under ovnen.
Man bør naturligvis sikre sig, at underlaget kan bære ovnens og evt. stålskorstenens vægt.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk at
en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i tvivl
bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller flere ildsteder tilsluttes samme skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren vurdere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lysningsarealet mindst være 175 cm² (150 mm diameter) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skorstenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget
træk og tillige en bedre fyringsøkonomi.
1.6 Rørtilslutning
Den øverste støbte topplade løftes af ovnen.
Bemærk den runde støbte dækplade i toppladen skal forblive i toppladen, hvis ovnen skal
monteres med røgrør bagud og fjernes af den øverste topplade, hvis røgrøret ønskes monteret
ovenud.
Den støbte røgtud passer til en Ø150 røgrø r.
Montering af røgtud ovenud
Ovnen er fra fabrikken forberedt til montering af den vedlagte røgtud (1) ovenud
med de vedlagte skruer.
Montering af røgtud bagud
Ønskes ovnen monteret med røgafgang
bagud, skrues pladejernsdækslet bag ovnen af. Dækslet skrues derefter fast på ovnens indvendige topplade. Røgtuden centreres og skrues fast på ovnens bagside.

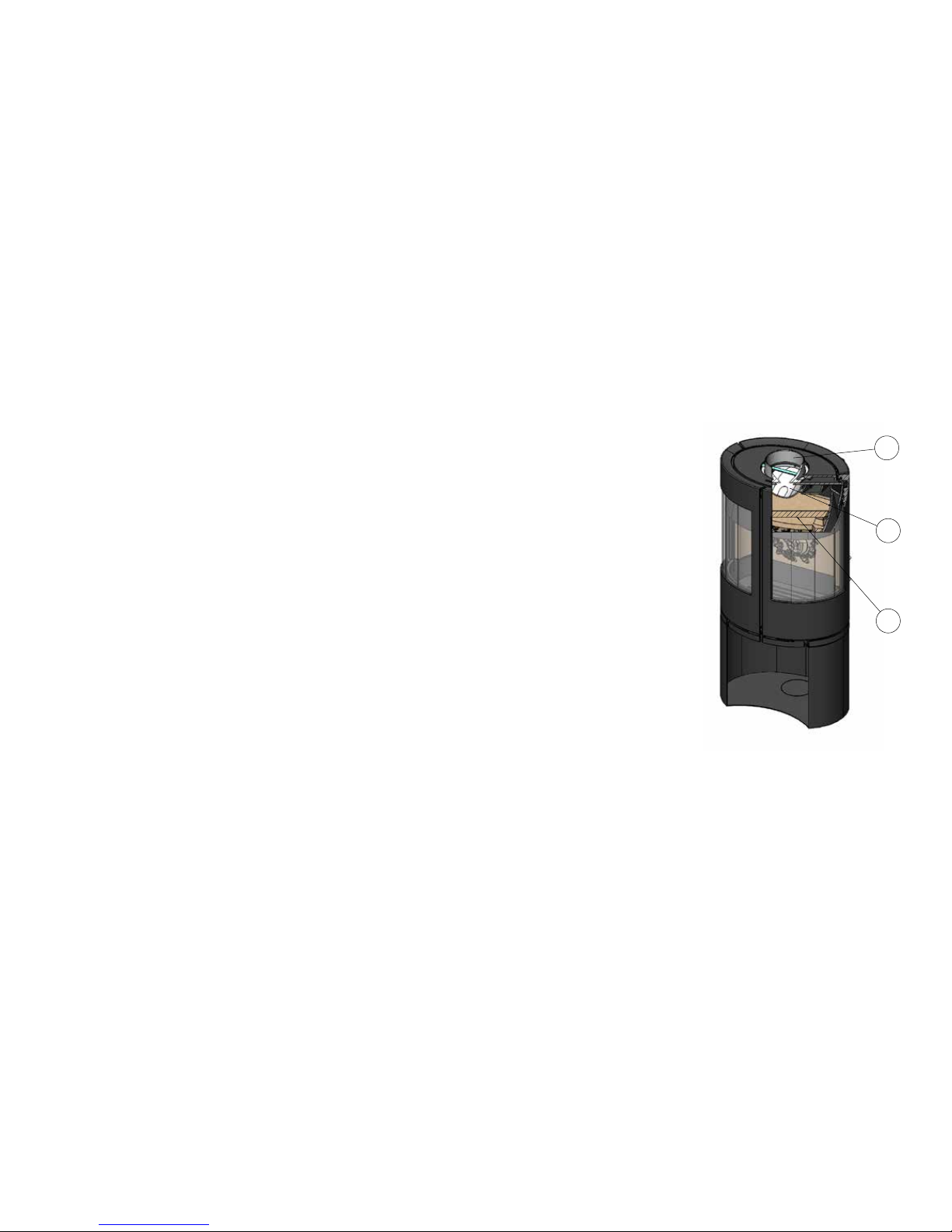

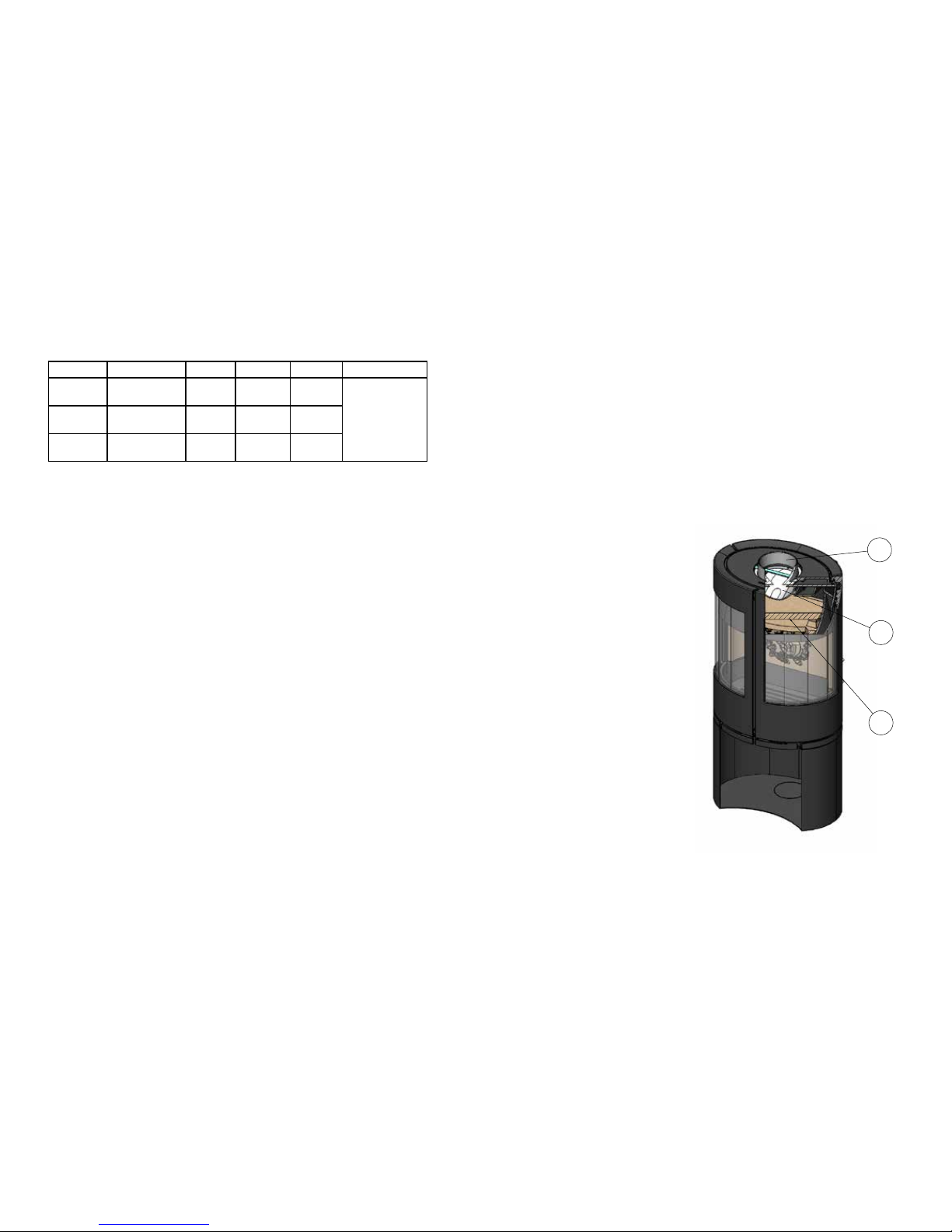

Placering af røgledeplade og røgskål
Vermiculite røgledepladesættet (3), ér
placeret ved modtagelsen. Denne tages
ud af ovnen. Den støbte røgskål (2), der er
medsendt løs i ovnen, løftes op og skrues
på plads, så den er centreret og låst i de
2 støbte gafler. Vermiculite røgledepladesættet (3) placeres igen i de to ombuk i siderne og skubbes bagud mod bagstenen.
Man skal sikre sig, at røgledepladerne er
korrekt monteret inden en optænding af
ovnen finder sted.
Morsø 6643
1
2
3
Page 5
8
9
1.8 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brændbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt, at skorstenen er monteret med tagbæring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor vægt på ovnens
topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tagstyr
eller lignende.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af
fugtigt brændsel, lukkes lufttilførslen helt, og brandvæsnet kontaktes.

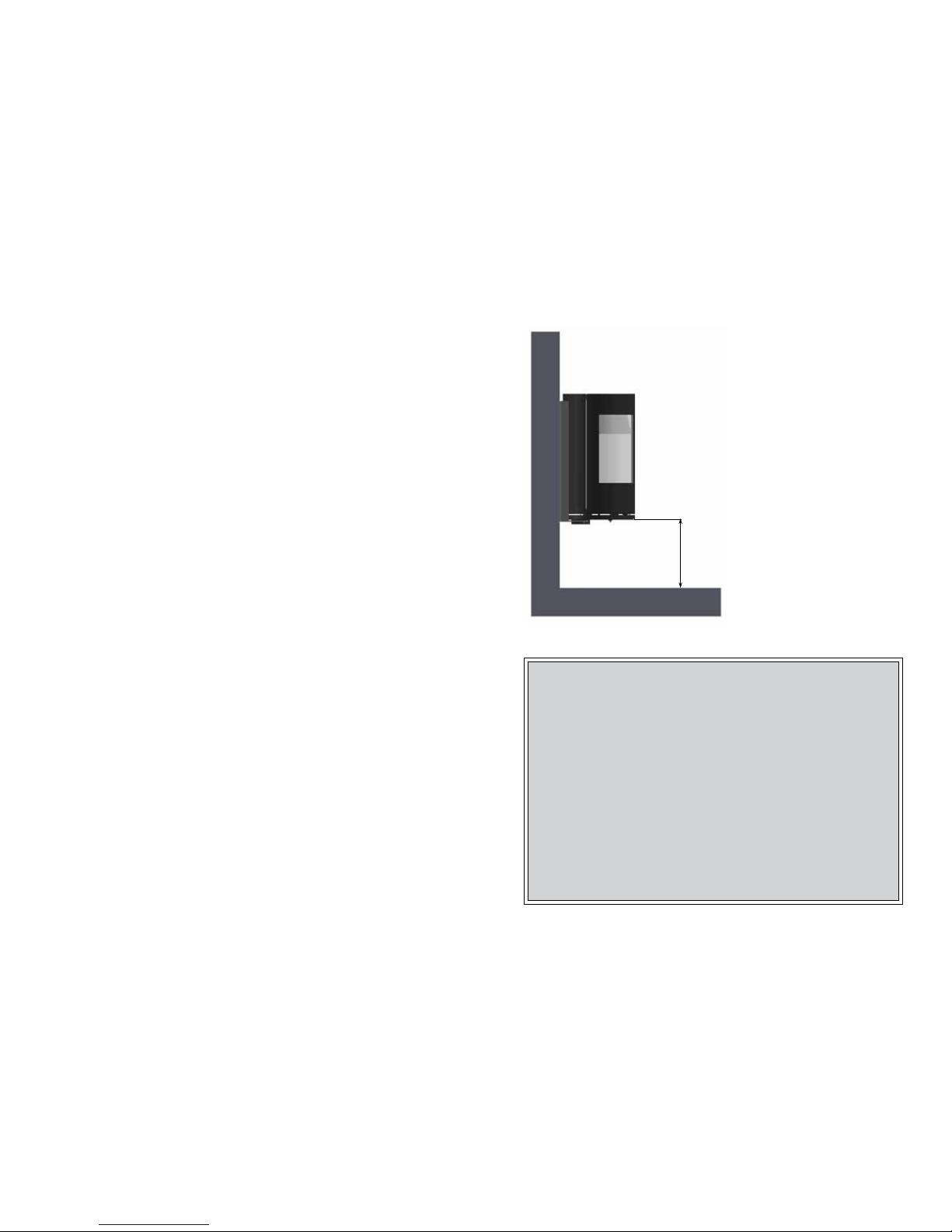

Montering af den væghængte udgave 6670
Bemærk: Den væghængte version 6670 må ikke monteres på en væg udført af brændbart
materiale.
Vægbeslaget er leveret med 8 huller til montering af ekspansionsbolte i muren.
Boltene skal dimensioneres, så man er sikker på, at muren og det materiale den er udført i,
er i stand til at holde ovnen. Ovnenes egenvægt er ca.120 kg.
Det påhviler derfor installatør/kunde at sikre sig at væg/skorsten på forsvarlig vis kan bære
ovnen. Vi gør opmærksom på at elementskorstene samt murede ½-stens skorstene uden foring ikke altid har den nødvendige bæreevne. Er de i tvivl, skal du derfor kontakte en fagmand.
Vægbeslaget, der leveres i en separat emballage kan benyttes som boreskabelon. Minimum
afstand til brændbart gulv er 360 mm. Med vægbeslaget følger en samlevejledning.
Bemærk, der må ikke anvendes rawplugs af plastik på grund af varmepåvirkning.
En murbøsning indmures korrekt i væggen, hvis røgafgangen ønskes bagud og vægbeslaget
monteres på væggen.
Brændeovnen løftes på plads, så den støtter bunden af vægbeslaget og fastgøres til beslaget
vha. de medfølgende skruer i bund og top.
1.7 Tilslutning til muret skorsten
I væggen fastmures en murbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind
i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Samlingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt behøver man ikke tætne mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
Evt. Frisklufttilslutning
Ovnen er fra fabrikken forberedt til montering af en evt. frisklufttilslutning uafhængig af rummet, hvor ovnen opstilles.
Boksen til denne frisklufttilslutning, der kan tilkøbes separat, giver mulighed for en ø100mm
rørtilslutning enten bagud eller nedenud.
Dette gælder dog ikke den væghængte Morsø 6670.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da man
derved mindsker røgvandringen i selve brændkammeret.
Undgå flere bøjninger end nødvendigt og begræns røgrørslængden, da trækforholdene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring er
med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis der
er emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at anbringe en
luftrist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skorstenstrækket
blive for svagt, hvilket kan medføre at ovnen ikke vil brænde ordentligt, og der kan
komme røg ud af ovnen når fyrdøren åbnes.
Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke kan blokeres.
Morsø 6670
min. 360 mm.
Page 6
10
11
1.9 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skorstenstræk. Der
kræves, for denne ovntype, et skorstenstræk på mindst 12 pa for at afgive tilfredsstillende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes
under meget kraftig fyring, hvilket derfor frarådes.
Røggastemperaturen ved nominel ydelse er 275°C henført til 20°C.
Røggasmasseflowet er 5.3 g/s
Er du i tvivl, kan du eventuelt lade din skorstensfejer måle trækket i skorstenen.
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i
skorstenen og den koldere udetemperatur. Skorstenens længde og isolering, vind
og vejrforhold er også afgørende for, at man kan opnå det rette undertryk, så trækket skabes.
Nedsat træk fremkommer når:
- Temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (afblusse) en
sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
- Skorstenen ikke har den rette højde, så den er i læ af tagflade og høje træer.
I disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende
fuger eller utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
- For lidt lufttilførsel.
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når behovet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under opvarmning og antændelse af træet. Det er derfor vigtigt at disse gasser antændes hurtigt efter en påfyldning. Ligger træet kun og ulmer, specielt efter en ny påfyldning, giver det
en kraftig røgudvikling, som i værste fald kan forårsage en eksplosionsagtig antændelse af gasserne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og blivende
flammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den nødvendige
mængde ilt (luftmængde).
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er afhængig af skorstenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan der gå tid, inden De kender ovnens korrekte funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i din Morsø ovn, skal man ikke
fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med
fri adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis det skal tørre
hurtigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN afprøvningen
testes alle brændeovne med træ med et fugtindhold på (16 ± 4)%.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger dermed
både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsender giftig
røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes flydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves.
Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget med
luft til begge ender.
Maximal brændelængde i ovnen er 30 cm.
Maximal brændemængde er 2 kg./time (max 2 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige maling
kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle røg og
lugtgener under den første optænding, hvilket er ganske normalt. Sørg derfor for udluftning i denne periode.
Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyldes den
store temperaturforskel materialet udsættes for.
2.0 Fyringsteknik/Brugen af Deres ovn
Deres ovn er konstrueret med lufttilførsel 3 steder.
En forvarmet primær forbrændingsluft som tilføres forbrændingen under askeristen. Den
primære forbrændingsluft benyttes kun i opstarten og kun, hvis der er dårlige forhold såsom
ringe skorstenstræk eller lidt for fugtigt træ. Primær luft tilføres, når det nederste greb på
ovnens bagside skydes i retning væk fra ovnen.
En forvarmet sekundær forbrændingsluft tilføres forbrændingen med stor hastighed over
glasset og betjenes ved hjælp af øverste greb på ovnens bagside. Forbrændingsluften tilføres,
når grebet skydes i retning væk fra ovnen og lukkes, når grebet skydes i retning ind mod ovnen.
En tredje lufttilførsel som er en konstant forvarmet lufttilførsel uden reguleringsmulighed,
tilføres forbrændingen lige over bålet, og hjælper med at brænde de sidste gasser af, som
træet afgiver under opvarmningen.
Page 7
12
13

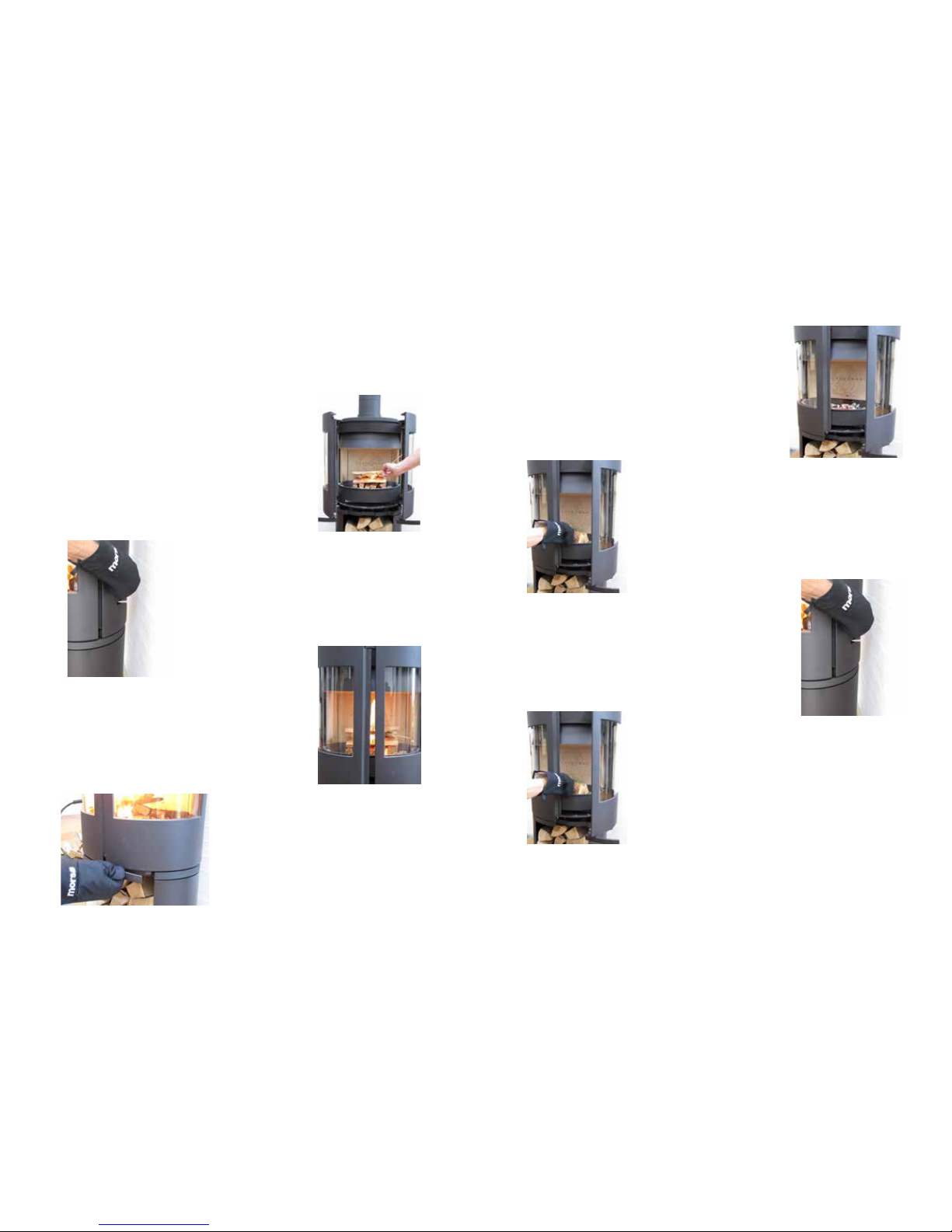

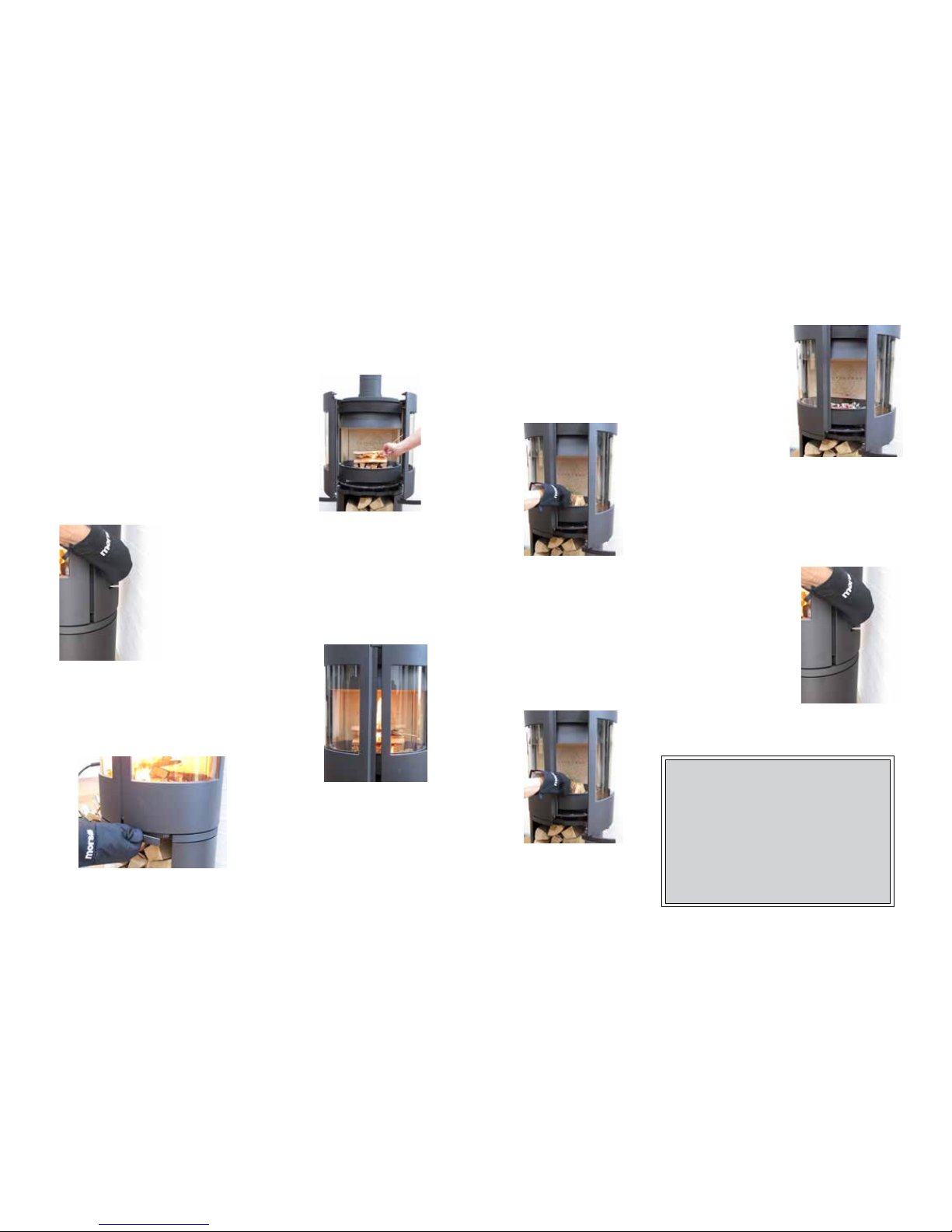

2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Når man starter op med en kold ovn,
skal døren stå på klem de første minutter og samtidig åbnes forbrændingslufttilførslen på max.
Behold altid et par cm. aske i bunden af brændkammeret. Dette virker isolerende og fremmer
en god forbrænding.
1. Glødelaget dannes hurtigt ved optænding med 2 optændingsposer liggende under ca. 1.5 kg tørt pindebrænde. Optændingsposerne anbringes lige under det øverste lag pindebrænde.
Det er vigtigt at starte forsigtigt op, så forbrændingen lang-
somt opbygges. Dermed minimerer man soddannelse på glasset. Soddannelse på glas skyldes ofte for kraftig fyring mod
kolde overflader. Undgår man soddannelse under optændingen og får opbygget et varmt glødelag, vil efterfølgende indfyringer have minimal soddannelse.
2. Der åbnes helt for sekundær lufttilførslen med det øverste spjæld på bagsiden af ovnen. Forbrændingsluften tilføres, når grebet skydes i retning væk fra ovnen.
Nederste reguleringshåndtag regulerer den primære for-
brændingsluft (underluft). Det benyttes kun i opstarten og
kun hvis der er dårlige forhold såsom ringe skorstenstræk
eller lidt for fugtigt træ. Man bør undgå at bruge primærluft, hvis det ikke er nødvendigt, da det ofte medfører øget
forurening og kan give tilsodede ruder.
4. Når man kan se (efter 5-10 min.), at skorstenen er så varm, at der er træk igennem
den, lukkes døren helt. Hvis alle forudsætninger er opfyldt, vil der efter yderligere ca.
15-20 min. være dannet et glødelag i brændkammeret, og der vil være en høj temperatur i brændkammeret, som er nødvendig for
at kunne fortsætte forbrændingsfasen.
3. Efter antænding af optændingsposer/sprittabletterne lukkes døren på klem, så der skabes et godt træk.
Ovndøren skal altid åbnes roligt de første 2-3 centimeter, og man
skal vente til trykket er udlignet inden døren åbnes helt. På denne
måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold.
Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis
der så forinden er dannet et godt glødelag oven på et tilstrækkeligt
lag aske, kan ovnen holde sig varm meget længe.
5. Er forudsætningen under pkt. 4 opfyldt, lægges der maks. 2 stykker brænde med en samlet vægt på ca.1,5 kg og en længde på
25-30 cm ind over gløderne i ét lag med en afstand på ca. 1 cm
mellem træstykkerne.
Hvis ikke glødelaget har en passende størrelse kan man med for-
del, istedet for de 2 brændestykker, ilægge flere mindre stykker
med ca. samme vægt (1,5 kg) for at udbygge glødelaget yderligere.
Man bør aldrig åbne dørene så længe der er flammer, men vente
med indfyring til der kun er gløder tilbage. Dermed undgår man
røgudslip til rummet.
6. Lufttilførslen åbnes på maks. og døren lukkes. Den friske træ
mængde vil være antændt på 1-3 minutter.
Tænder det ikke, åbnes døren på klem for at tilføre den mæng-
de luft, der skal til for at antænde træet.
Døren lukkes igen, når træet er antændt.
7. Herefter justeres forbrændingsluften ned til den ønskede
position, og den optimale forbrænding vil fortsætte.
Man skal sikre sig, at der altid er luft nok til at opretholde
klare og blivende flammer under og efter nedjustering af
forbrændingsluften.
Påfyldningsintervallet ligger på 45-75 minutter.
8. Når forbrændingen når ned til et tykt glødelag kan en ny portion
træ påfyres på samme måde som angivet i pkt. 5 & 7.
Page 8
14
15
Vigtigt!
Det er vigtigt, at den friske træmængde hurtigt begynder at brænde. En hurtig antændelse af brændet opnås ved at åbne forbrændingsluften på max. eller ved at lade døren stå på klem for at tilføre den mængde luft, der skal til for at antænde træet.
Hvis brændet derimod kun ulmer, giver det en kraftig røgudvikling, som i værste fald
kan forårsage en eksplosionsagtig antændelse af røggasserne med risiko for såvel
materielle skader som personskader.
Natfyring frarådes på det kraftigste. Det sviner miljøet og giver en ringe udnyttelse
af brændet, da træets gasser med den lave temperatur ikke antændes. Istedet sætter det sig som sod (uforbrændte gasser) i skorstenen og i ovnen. Under ekstreme
forhold såsom dårligt skorstenstræk, stor mængde træ eller vådt træ kan en eksplosionsagtig antændelse i værste fald forekomme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbrændingen
dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen. Men husk altid at sørge for at der er blivende flammer, så længe træet ikke er omdannet til trækul. Ønsker du at fyre svagere gøres dette ved at påfylde mindre mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi bruges til
at fortrænge vandet fra brændet, uden at afgive varme til ovnen. Denne ufuldstændige forbrænding medfører sodaflejring i ovn, rør og skorsten.
Ovnens nominelle varmeydelse er 5.9 kW
Deres nye Morsø ovn er EN afprøvet til fyring med træ og egnet til intermitterende brug.
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 l. olie
Eg 7,0
Bøg 7,0
Ask 7,2
Ær 7,5
Birk 8,0
Elm 8,9
Rødgran 10,4
Ædelgran 10,9
3.1. Udvendig vedligeholdelse
Ovnens støbte overflade er malet med en varmebestandig senotherm maling. Den holder sig
pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri
klud.
Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan
let opfriskes med en Morsø spraymaling, der kan købes hos din lokale forhandler.
Morsø ovnene er malet med Morsø original sort (tidligere kaldet Morsø koks) eller Morsø grå.
Malingen kan købes i spray eller dåse.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er
der under optændingen sket soddannelse på glasset, vil soden brænde væk, når der fyres normalt i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let fjernes med Morsø
Glasrens. Glasset skal være koldt, når denne rengøring finder sted. Man skal undgå at fylde
ovnen med så lange stykker brænde, at det presser på glasset, når lågen lukkes.
Brug kun Morsø Glasrens.
Bemærk, at konstruktionen ikke må ændres, og dele, der udskiftes skal være originale
MORSØ dele.
3.0 Regelmæssig vedligeholdelse af ovnen
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.
- For lidt luft.
- Forkert optændingsmønster. For korrekt optænding se afsnit 2.1
- For kort afstand mellem brænde og glas
- Forkert brug af primær luft. Benyt kun primær luft i opstarten og kun hvis det er nødvendigt.
Page 9
16
17
Pakninger
Med tiden vil pakningerne i lågen blive slidt og bør, for at undgå løbsk forbrænding, udskiftes
efter behov. Brug Morsø pakningssæt.
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) findes hos Deres Morsø forhandler.
3.3 Rensning af ovn
På oversiden af røgledepladen og i den støbte røgskål vil der, som følge af trækket i skorstenen og efter en fejning, komme et aske- og sodlag. Asken vil have en isolerende virkning,
hvilket kan fremskynde en gennembrænding af delene.
I forbindelse med skorstensfejning bør røgledepladen samt den støbte røgskål afmonteres, da
der ellers vil samle sig sod i røgskål og på røgledepladen, som kan blokere for forbrændingen.
Delene rengøres inden genmonteringen, hvor man skal sikre sig, at disse bliver korrekt monteret.
I dag skal skorstensfejeren, udover fejning af skorsten og rensning af røgrør, sørge for tømning af sod i ovnen. Antallet af fejninger/rensning af ovnen vurderes af skorstensfejeren efter
samråd med Dem.
Årsager til for hurtig slitage af indvendige dele
- For kraftig fyring. Brug af for meget tørt træ (møbelaffaldstræ).
- For meget sod ovenpå røgledepladerne (se. afsnit Rensning).
- For meget aske i skuffen (se afsnit Aske).
Udskiftning af glas
Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes keramisk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan stoppe.
Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp for miljøet.
OBS: Glas fra en brændeovn skal afleveres som keramisk glas på en genbrugsstation.
Indvendige støbejernsdele/og andre sliddele
Røgledeplader og andre dele, som er i direkte berøring med ild og glødende brændsel, er sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt brug vil disse dele
holde i mange år. Ved for kraftig fyring vil gennembrændingen selvfølgelig fremskyndes. De
nævnte dele kan udskiftes. Hvis røgledepladerne beskadiges og ikke skiftes i tide, vil toppladen
herefter være udsat for så høj temperatur, at den kan tage skade.
Aske
Som tidligere beskrevet bør der være et par cm isolerende askelag i bunden af brændkammeret, for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, fejes asken ned i
askeskuffen.
Tøm skuffen før den er helt fyldt, så asken ikke isolerer omkring risten, da det kan fremskynde
en gennembrænding.
Asken må i de fleste tilfælde bortskaffes med dagrenovationen. Da der kan ligge gløder gemt i
askeskuffen i flere døgn, kan det være nødvendigt at opbevare asken i en beholder af ubrændbart materiale, inden asken hældes i affaldssækken.
Vedligeholdelsesdele til 6600 serien
Beskrivelse Produktnr.
Støbt rist 34665600
Støbt røgskål 44661800
Vermiculite bagsten 6600 79667200
Glas (højre og venstre dør) 79669000
Vermiculite røgledeplade øverst 6600 79667600
Vermiculite røgledeplade 79667300
Vermiculite sidesten, højre 6600 79667000
Vermiculite sidesten, venstre 6600 79667100
4.0 Tekniske Data
Ovn model Morsø 6600
CO emission (ved 13 % O2) (%) 0.046
OGC (tjære o.l.) emission (mg/m³) 65
Partikel emission, vægtet gennemsnit (g/kg) 1,89
Partikel emission, maks. i enkel prøvning (g/kg) 2.09
Virkningsgrad (%) 81
Nominel drifteffekt (kW) 5.9
Røggasmasseflow (g/s) 5.3
Røgtræk, minimum (Pa.) 12
Forbrændingsluftforbrug (maks.indstilling)(m³/h) 20
Brændsel Træ
Alle måledata i henhold til prøvestandarder EN 13 240 samt NS 3058-3059.
Prøvninger er foretaget hos akkrediteret prøvningsinstitut.
Page 10
18
19
Instructions for installation and use
Morsø 6600
Morsø 6643 &6670
EN 13240 · NS 3058-3059
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
1.0 Installing your Morsø stove 20
1.1 Unpacking the stove 20
1.2 Installing the stove 20
1.3 Chimney sweep 20
1.4 Location of the stove/distance requirements 20
1.5 The chimney 25
1.6 Pipe connections 23
1.7 Connecting to a brick chimney 24
1.8 Connecting to a steel chimney 24
1.9 Draught 26
2.0 Firing/using the stove 27
2.1 Lighting instructions and fuelling intervals 28
3.0 Routine stove maintenance 31
3.1 External maintenance 31
3.2 Internal maintenance 31
3.3 Cleaning the stove 32
Additional accessories
We offer a comprehensive line of chimney, floor plate and accessory products that can facilitate the daily operation and maintenance of your Morsø stove.
Cast iron
Cast iron is a live material. There are no two ovens that are identical. This is partly due to the
tolerances of the casting process, partly because the ovens are a work of craftsmanship.
Minor unevennesses may also occur in the cast iron surface.
Enjoy your new Morsø stove!
Morsø, the biggest stove company in the Danish
market, has been making wood-burning stoves of
the highest quality since 1853. Just follow the instructions below, and we are certain that you will be
able to use and enjoy your new stove for many years
to come.
Page 11
20
21
1.1 Unpacking the stove
The cast-iron basic stove is supplied ready for fitting the selected pedestal and upper section.
The Morsø 6640 and the Morsø 6670 weighs 118 and 116 kg. To avoid damage during unpacking and assembling the stove, we recommend that two people carry out this work.
Remove the cardboard packaging, then lift the cast-iron top plate which is lying loose off the
stove before lifting the stove off the wooden pallet. While fitting the selected pedestal, which
is supplied separately, lie the stove on its back, if possible with the cardboard packaging as a
protective layer. Once assembled, lift the stove up and place it carefully where it is to be permanently located, so that the pipes can be installed. If the stove is to stand on flammable material, place it centrally on a base plate made of steel, glass or other non-flammable material.
Before lighting for the first time, check that all the internal parts have been positioned correctly. The packaging can be disposed of according to the applicable waste disposal regulations.
1.2 Installing the stove
National and local regulations regarding the installation of wood-burning stoves must be observed, as must local regulations regarding chimney connections and chimney installation.
You may want to ask your chimney sweep for advice. However, it is you, your technical adviser
or workman, who is responsible for compliance with the applicable national and local regulations.
1.3 Chimney sweep
As stated, it may be wise to consult your local chimney sweep before installing the stove. In
any event, the chimney sweep must be notified once the wood-burning stove has been installed. The chimney sweep will inspect the installation, and reach an agreement with you
regarding sweeping intervals. If your chimney has not been used for some time, it should be
inspected for cracks, bird nests, etc., before it is used.
1.4 Location of the stove/distance requirements
Distance requirements apply only if the stove is placed near flammable materials. Your new
stove can be positioned as specified on the authorisation sign on the back of the stove if the
walls are made of flammable material.
1.0 Installing your Morsø stove
B
A
C
C
Minimum distance to combustible material:
Morsø 6600
Installation Stove type Distance A Distance B Distance C Distance
front of stove
Normal
Parallel
Morsø 6600
un-insulated
pipe
150 mm. 550 mm. - 800 mm
Normal
Parallel
Morsø 6600
insulated pipe
100 mm. 550 mm. -
Corner Morsø 6600
un-insulated
pipe
- - 300 mm.
We recommend that the stove be installed at least 10 - 15 cm from masonry, in order to allow
heat to circulate and to facilitate the cleaning of the inside and outside of the stove. A layer of
wallpaper on a brick wall is normally viewed as non-flammable material.
The floor
If the stove is installed on a flammable floor, national and local regulations must be observed
with regard to the size of the non-flammable underlying surface that must cover the floor beneath the stove. The underlying surface must naturally be able to bear the weight of the stove
and, if applicable, the steel chimney.
Distance to furniture
The minimum clearance to combustible materials in front of the stove is 800 mm. for Morsø
6600. The minimum distance to combustible materials must be observed; furthermore, it
should be considered whether furniture and other items will dry out if placed near the stove.
A wood-burning stove gets hot when it is fired. Caution must therefore be observed, particularly with regard to children touching the stove.
Page 12
22
23
1.5 The chimney
If local regulations permit, the stove may be connected to a chimney already serving another
fireplace (such as an oil-burning stove or another wood-burning stove). Attention should be
paid to any requirements concerning the location of flue pipes if two or more fireplaces are
connected to the same chimney.
The wood-burning stove must never be connected to a chimney to which a gas-burning stove
is already connected.
An efficient, modern stove places great demands on the chimney, so you should get the chimney sweep to evaluate chimney.
The aperture of the chimney must comply with national and local regulations. In general, the
aperture area should measure at least 175 cm2 (150 mm diameter) for wood-burning stoves.
An overly large chimney aperture will mean that too much energy will be required to heat the
chimney sufficiently to achieve an acceptable draught in the chimney. If you have a brick chimney with a large aperture, we recommend that you install an insulating chimney liner of the
proper diameter. This will increase the draught, and improve the fuel economy.
There are no requirements with respect to specific chimney heights, but a chimney must be
tall enough to provide a good draught, and to ensure that the smoke does not cause any problems. As a general rule, there will be a satisfactory draught if the chimney extends 4 metres
above the stove and at least 80 cm above the spine of the roof.
If the chimney is located along the side of the house, the top of the chimney should never be
lower than the spine of the roof or the highest point on the roof. Please note that there are often national and local regulations concerning the location of chimneys in houses with thatched
roofs. Please see section 1.9 on Draught.
The chimney and the flue pipe must be fitted with cleaning doors, which must be at least the
same size as the chimney’s aperture area.
The chimney must be accessible for external inspection, and it must be possible to access the
cleaning doors and the chimney if it is to be cleaned from the top (e.g. steel chimneys).
1.6 Connecting the flue pipe
Lift the upper cast iron top plate off the stove
Note: the round cast iron cover plate in the top plate must remain in place if the stove is being
installed with the flue pipe leading to the rear , and must be removed from the surface of the
top plate if you wish to install the flue pipe leading upwards.
The cast flue collar fits a 150 mm diameter flue pipe.
Fitting the flue collar for leading upwards.
The stove has been prepared in the factory,
for the installation of the flue collar (1) leading upwards, using the screws provided
Fitting the flue collar leading out to the
rear
If you wish to fit the stove with the flue at the
back, unscrew the sheet metal cover off the
back of the stove. This cover is then screwed
onto the inside of the stove’s top plate. The
flue collar should then be centered and
screwed firmly onto rear side of the stove.
Positioning of the smoke baffle and the
smoke hood
The Vermiculite baffle kit (3) is positioned on
reception. Take the kit out of the stove. The
cast iron smoke hood (2) which is despatched unattached inside the stove, should be
lifted up and screwed into place so that it
is centered and locks into the 2 cast forks. .
The Vermiculite baffle kit (3) should then be
positioned back into the two recesses in the
sides and pushed backwards against rear
fire brick.
Please make sure that the smoke baffles
are correctly fitted before proceeding to
light the stove.
Optional fresh air connection
The stove has been factory-prepared for installation of an optional fresh air supply independent of the room where the stove installed.
The connection box for the outside air intake, can be purchased separately, allowing for a ø100
mm pipe connection either out of the back or from the bottom.
However, this does not apply to the wall-mounted Morsø 6670
1
2
3
Morsø 6600
Page 13
24
25
1.7 Connecting to a brick chimney
Brick a flue bushing securely into the wall, and insert the flue pipe into it. The pipe must not
extend into the actual chimney opening, but only to the inside of the chimney aperture. The
joints between the stove/pipe and pipe/wall bushing must be sealed with the glass tape provided. It is not normally necessary to seal between any pipe joints.
If the flue pipe transitions from horizontal to vertical, it is a good idea to install it with a gentle
bend so as to avoid any loss of draught.
The flue pipe must be dimensioned in accordance with national and local regulations. Morsø
recommends, however, that flue pipes be made of 2 mm sheet steel, as this will extend the
service life.
1.8 Connecting to a steel chimney
If your installation involves taking the chimney straight up and through the ceiling, you must
comply with National, Local Building Regulations or flue manufacturers instructions concerning clearances to combustible materials such as walls, floor joists and ceilings. The joint between the stove flue collar and the stovepipe must also be sealed using the glass fibre rope
provided. It is important that the insulated flue system is properly supported both at ceiling
level and at roof level.
THE STOVE MUST NOT BEAR THE WEIGHT OF THE CHIMNEY SYSTEM (See chimney manufacturer’s instructions). Excessive weight on the stove will inhibit expansion and could lead to
damage of the stove top. Damage caused to the stove in this way would not be covered by the
manufacturers guarantee.
If a chimney fire should occur as a result of incorrect operation of the stove or prolonged use
of wet fuel, close the vents completely and contact the fire brigade.
Installation of wall-mounted Morsø 6600
The wall-mounting frame has holes for mounting expansion bolts into the wall.
The wall-hung Morsø 6600 must not be mounted on a wall made of combustilbe materials.
The bolts must be adequately sized and you must ensure that the wall is capable of supporting the stove. The weight of the empty stove is approx. 120 kg )
It is therefore the responsibility of the installation contractor/customer to make sure that the
wall/chimney can support the stove securely. We point out that element block chimneys and
semi-brick chimneys without a lining do not always have the necessary carrying capacity. If in
doubt, you should contact a professional craftsman. The wall mounting frame may be used as
a template for drilling.
Note: Plastic rawlplugs must not used due to the heat produced by the stove.
Minimum distance to combustible floor is 360 mm.
Mount the wall-mounting fixture on the wall. If the flue exit is wanted to the rear, build a wall
bushing correctly into the wall.
Lift the wood stove in place so that it rests on the bottom part of the wall-mounting fixture,
and secure it again to the fixture by means of the screws included.
Be aware of the following:
Discuss the cleaning options with your chimney sweep.
If there is insufficient draught in the chimney, it may be a good idea to install the
flue pipe straight up, so as to minimise smoke migration in the actual combustion
chamber.
Avoid having any more bends than necessary, and limit the length of the flue pipe so
as not to reduce the draught.
Fresh air supply
A wood-burning stove requires air for combustion. As a result, firing a wood-burning stove will help to create a healthy climate in your house. If the house is very
tightly sealed, and particularly if there is a cooker hood or ventilation system in the
house, it may be necessary to install an air grate in the room in which the woodburning stove is installed. Otherwise there may not be enough draught in the chimney, which may result in the stove not being able to burn properly, and smoke may
come out of the stove when the fire door is opened.
If it is necessary to install air grates, they must be positioned so that they cannot be
obstructed.
Morsø 6600
min. 360 mm.
Page 14
26
27
1.9 Draught
If smoke comes out of the stove when the fire door is opened, it will be due to the poor draught
in the chimney. This type of stove requires at least 12 pa. of chimney draught to achieve satisfactory combustion, and to prevent smoke from escaping. Smoke may, however, escape in any
event, if the stove door is opened during very vigorous burning, so this should be avoided.
The flue gas temperature at the rated output is 275°C relative to 20°C.
The flue gas massflow is 5.3 g/s
If in doubt, you may want to get your chimney sweep to measure the draught in the chimney.
Draught
The draught in the chimney is the result of the difference between the high temperature in the chimney and the cooler temperature outside. Other factors that determine
whether enough negative pressure can be produced to create a draught include the
length and insulation of the chimney, and wind and weather conditions.
The draught will be reduced when:
- The temperature difference is too low, e.g. in connection with a poorly insulated chimney. If the chimney is cold, it may help to light (burn up) a rolled-up newspaper in the
chimney’s cleaning door.
- The outside temperature is too high, for example during the summer.
- There is no wind.
- The chimney is not tall enough, with the result that it sits in the lee of the roof surface or tall trees. These conditions are also associated with the greatest risk of smoke coming back down the chimney.
- Air is entering the chimney in undesired places, e.g. through cracked joints or leaks
in the cleaning door or the flue pipe.
- Unsealed, unused fireplaces are connected to the chimney.
- The flue pipe and chimney are clogged up with soot, due to inadequate cleaning.
- The house is too tightly sealed (please see the section on Fresh air supply).
- Too little air is getting in.
A good draught is achieved when:
- There is a big difference between the temperature in the chimney and outside during firing, i.e. when the need for heating is greatest.
- The weather is clear and there is a good wind.
- The chimney is of the proper height, i.e. at least 4 metres above the stove, and clear
of the spine of the roof.
2.0 Firing/using the stove
Your stove is constructed with air inlets in three places.
Pre-heated primary combustion air from beneath the grate. This combustion air should only
be used during start-up and only if chimney conditions is bad or the fuel is a bit moist. The
primary air is supplied when the lowest lever at the rear of the stove is slid in the direction
away from the stove.
A second pre-heated, fast-moving combustion air is added to the fire above the glass window,
The controller handle (upper) for this combustion air is placed on the back of the stove The
combustion air is supplied when the handle is pushed in the direction away from the stove and
is closed when the handle is pushed toward the stove.
A third air inlet provides a constant, pre-heated air supply which cannot be adjusted, and which
comes into the combustion chamber just above the fire. This helps to burn off the last few gasses emitted by the wood whilst it is being heated up.
N.B!
Wood is a material that contains a great deal of gas (approximately 75 %). The gases are
released when the wood is lit and heated up. For this reason, it is important that the gases
are ignited quickly after stoking. If the wood just lies smouldering, especially after re-stoking, a lot of smoke is created, which, in the worst case, may cause an explosive ignition of
the gasses, resulting in damage to the stove.
In order to ignite the gases that are released from the wood, and to keep clear, lasting
flames during the combustion process, it is important to let in the required quantity of
oxygen (air supply) at all times. The setting of the air supply, the method of ignition and
the lighting intervals depend on the draught in the chimney, the wind and weather, the
amount of heat required, the fuel, etc. This means that it may take some time before you
get to know the correct functioning of the stove under any given circumstances.
Although you can fire your Morsø stove with almost all kinds of wood, you should not fire
with wet wood, or unseasoned wood. Wood ought to be stored under a roof for at least 1
year, and preferably 2 years, with free access to wind. Wood should be chopped as soon as
possible after felling if it is to dry quickly. The wood can be used once the moisture content
is less than 20%. During the EN test, all stoves are tested with wood with a moisture content of (16 ± 4)%.
Never use driftwood, as it usually has a high salt content, which damages both the stove
and the chimney. Impregnated and painted wood and chipboard emit poisonous smoke
and fumes, so they should not be used as fuel either.
Please note that liquid fuel may not be used in the stove.
Pieces of wood with a diameter greater than 10 cm should always be chopped.
The pieces of wood should be short enough to be able to lie flat over the layer of embers,
with air at both ends.
The maximum length of fuel in the stove is 30 cm.
The maximum quantity of fuel is 2 kg/hour (max. 2 pieces of wood each time you re-stoke).
The first few times you light the stove, the fire should be moderate, so that the heat-resistant paint can harden before firing more vigorously. During the hardening phase, the
paint may develop obnoxious smoke and smell the first time it is lit, which is very normal.
Make sure that the room is well ventilated during this period.
When heating up or cooling down, the material is exposed to major temperature differences that may cause the stove to give off creaking sounds.
Page 15
28
29
2.1 Lighting and fuelling intervals
A lot of air is needed when lighting the stove. If you are starting with a cold stove, the door
should be left ajar for the first few minutes, and the combustion air supply opened to maximum. Always keep a couple of centimetres of ash in the bottom of the combustion chamber.
This will have an insulating effect, and ensures good combustion.
Important!
It is important that the fresh quantity of wood
starts to burn quickly. To ensure the fuel lights
quickly, open the combustion air to max. or leave
the door ajar to allow in the amount of air needed
to light the wood.
If, however, the wood only smoulders, there will
be a strong build-up of smoke, which at worst can
cause an explosive ignition of the flue gases with
the risk of material damage and personal injury.
1. A layer of embers will form rapidly if the stove is lit with 2 fuel
tablets or 7 - 10 rolled up sheets of newspaper underneath 1.5
kg of dry kindling. It is important to start up carefully, so that
combustion builds up slowly. This minimizes soot formation on
the glass. Soot formation on the glass is often caused by too
vigorous burning in contact with cold surfaces. If you avoid the
formation of soot when lighting the fire and build up a layer of
hot embers, you will have minimal soot formation when getting the fire burning again later.
2. Open the air supply as much as possible.To fully open the secondary air supply, use the top damper at the back of the stove.
The combustion air is supplied when the handle is pushed in the
direction away from the stove.
Lower control lever controls the primary combustion air (lower air
supply air). This is only used during startup and only if there are unfavourable conditions such as poor chimney draft or slightly damp
wood. One should avoid using primary air if it is not necessary, as
it often leads to increased pollution and can cause sooty windows
4. When you can see that the chimney is hot
enough to draw (after 5 - 10 minutes), close
the door. If all the necessary conditions are
met, a thick layer of embers will have been formed in the combustion chamber after
another 15 - 20 minutes, and there will be a
high temperature in the combustion chamber, which is necessary in order to be able
to continue the combustion.
3. After the paper/solid alcohol tablets have caught fire,
leave the fire door ajar, so that the chimney draws
well.
5. If the condition in step 4 is met, place max. 2 pieces of wood
with a total weight of 1.5kg and a length of 25-30 cm over
the embers in a single layer, with a distance of approximately 1 cm.
6. Open the air supply to maximum, and close the door.
The fresh wood will be lit within 1-3 minutes.
If it does not light, open the door slightly to allow in enough
air to ignite the wood.
Close the door again once the wood has caught fire.
7. Reduce the amount of combustion air to the desired position, and the optimal combustion will continue. Make sure
that there is always enough air (oxygen) to maintain clear,
lasting flames when, and after, reducing the amount of combustion air.
Make sure that there is always enough air (oxygen) to
maintain clear, lasting flames when, and after, reducing
the amount of combustion air.
The stoking interval is between 45-75 minutes.
8. Once the fire has been reduced to a thick layer of embers, a
new portion of wood can be added by repeating steps 5 & 7.
Page 16
30
31
We would strongly recommend that you do not leave your stove alit at night. It
harms the environment, and constitutes very poor use of the wood, as the gases in
the wood do not ignite at the low temperature, but settle as soot (unburned gases)
in the chimney and stove. Extreme conditions, such as poor draught in the chimney,
large quantities of wood or wet wood, may, in the worst-case scenario, cause an explosive ignition.
When firing in the summer period, when there is minimal need for heat, the combustion will be poor. The stove provides too much heat, so the combustion should be
reduced. But always remember to make sure that there are lasting flames until the
wood becomes charcoal. If you want a weaker fire, stoke up using less wood.
If you fire the stove using wet wood, a lot of the fuel’s thermal energy will be spent
forcing the water out of the wood, without releasing any heat to the stove. This
incomplete combustion results in a layer of soot being left in the stove, pipe and
chimney.
Comparison between firing with wood and oil
Type of wood (moisture content 20%) No. of cubic metres per 1000 l oil
Oak 7.0
Beech 7.0
Ash 7.2
Sycamore 7.5
Birch 8.0
Elm 8.9
Common spruce 10.4
Silver fir 10.9
The stove door must be opened gently the first 2 - 3 centimetres, then you should wait until the
pressure has equalised before opening the door all the way. This technique will prevent smoke
from getting out, particularly when there is a poor draught.
The stove door should never be opened when the stove is being fired vigorously.
Once the wood has burned out, it becomes glowing charcoal. If a good layer of embers has
already formed on top of a sufficient layer of ash, the stove can keep warm for a very long time,
not least due to the favourable qualities of the cast iron.
The stove’s rated heat output is 7.3 kW. Your new Morsø stove is EN-tested for firing with
wood, and is suitable for intermittent use.
3.1 External maintenance
The cast surface of the stove is painted with heat-resistant Senotherm paint. It is best maintained by simply vacuuming it with a soft brush attachment or wiping it down with a dry, dustfree cloth.
If the stove is used too vigorously, the painted surface may assume a greyish tinge over time,
but the stove can easily be freshened up with Morsø spray paint, which is available from your
local retailer.
Morsø stoves are painted using a Morsø Original Black (previously called Morsø dark grey) or
Morsø grey. The paint can be bought in a spray or a can.
3.2 Internal maintenance
Glass window
If the stove is used correctly, very little or no soot will be deposited on the ceramic glass window. If soot does form on the glass as the stove is being lit, it will burn away once normal
combustion begins in the stove. If the glass window becomes thoroughly covered in soot due to
incorrect operation, the soot can be easily removed using Morsø Glass Cleaner. The glass must
be cold when you clean it. Avoid stoking the stove with pieces of wood that are so long that they
press against the glass window when the door is closed.
Only use Morsø Glass Cleaner.
Ceramic glass replacement
Ceramic glass cannot be recycled because it has a higher melting point that ordinary glass. If
ceramic glass is mixed with ordinary glass, the raw material is spoiled, and the reclaiming process may be halted. Take care that the ovenproof glass does not end up among ordinary recycled
3.0 Routine stove maintenance
Reasons for sooty glass window:
- The fuel is too wet
- The pieces of fuel are too big/uncut wood
- The combustion temperature is too low
- There is not enough air
Page 17
32
33
Reasons for overly rapid wear of internal parts
- Stove fired too vigorously
Use of very dry wood (wood from old furniture)
- Too much soot on top of the baffles (please see the section on Cleaning)
- Too much ash in the ash pan (please see the section on Ash)
Gaskets
The gaskets in the door will wear out over time, and should be replaced as required in order to
prevent runaway combustion. Use the original Morsø gasket kit.
NOTE: Normal wearing parts are not covered by Morsø’s extended warranty.
A selection of maintenance products (spare parts, glass cleaner, paint, gasket kit, etc.) is available from your Morsø dealer.
3.3 Cleaning the stove
A layer of ash and soot will form as a result of the draught in the chimney and after sweeping,
particularly on the top of the casted smoke hood. This ash will have an insulating effect, which
may speed up the burn-through of the baffle.
During normal cleaning, the baffle and the smoke hood can be removed from the stove. Once
these parts have been taken out, you can access the flue chamber above the baffle and clean
it.
Clean the baffle and smoke hood before reassembling them, and make sure that they are correctly assembled.
Nowadays the chimney sweep must remove the soot in the stove, in addition to sweeping the
chimney and cleaning the flue pipe.
The number of annual sweepings/cleanings of the stove should be determined in consultation
with your chimney sweep.
Ash
As noted above, there should be a couple of centimetres of linsulating ash in the bottom of the
combustion chamber in order to achieve a high combustion temperature. If the layer of ash is
too thick, it can be brushed down into the ash pan.
Empty the ash pan before it gets completely full, so that the ash does not insulate around the
grate, and thereby speed up the burn-through.
In most cases, the ash will need to be taken away by the waste disposal company. Because
embers may be concealed in the ash pan for several days, it may be necessary to store the ash
in a container made of non-flammable material before pouring it into a rubbish bag.
waste. That will be a great benefit to the environment.
Note: Should be handed in to a recycling station as ceramic glass.
Internal parts and/or wearing parts
The baffles and other components that come in direct contact with the fire and glowing fuel
are all wearing parts. As a result, they will be particularly susceptible to burn-through. When
used correctly, these parts will last for many years, but overly vigorous use will naturally accelerate the burn-through. Such parts are all easily replaced.
If the baffles are damaged and are not replaced in time, the top plate will be exposed to such
high temperatures that it may be damaged as well.
Please note that no unauthorised alterations of the design may be undertaken, and that any
parts that are replaced must be replaced with original Morsø parts.
Spare parts for the 6600
Description Product no.
Cast grate 34665600
Cast smoke hood 44661800
Vermiculite baffle, upper 6600 79667600
Vermiculite baffle 6600 79667300
Glass windows 79669000
Rear vermiculite brick 6600 79667200
Vermiculite side brick, right 6600 79667000
Vermiculite side brick, left 6600 79667100
Page 18
Page 19
Morsø Jernstøberi A/S - 21.11.2014
www.morsoe.com
Loading...
