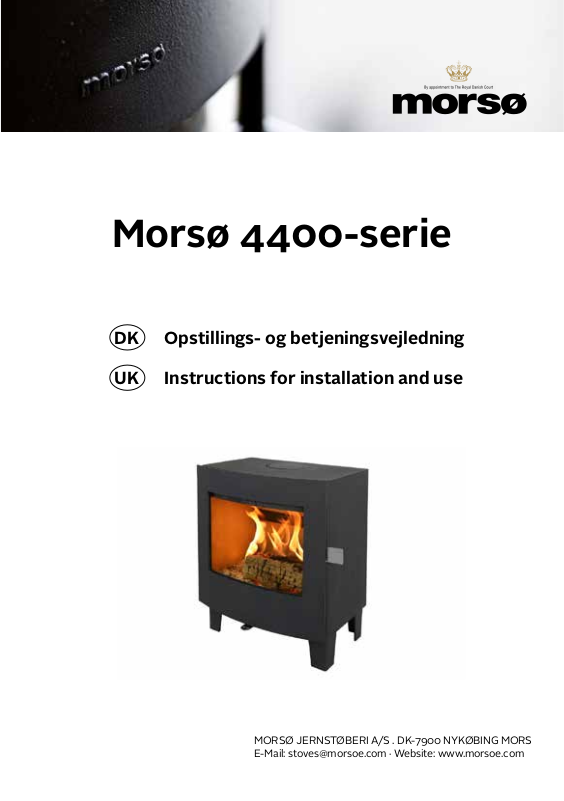

Morsø 4400-serie
DK Opstillings- og betjeningsvejledning
UK Instructions for installation and use
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Page 2
INDHOLD CONTENTS
DK 1.0 Opstilling af Deres morsø ovn .. .. .. .. .. .. .. .. .. .. .. ..5
2.0 Fyringsteknik/Brugen af Deres ovn . .. .. .. .. .. .. .. 10
3.0 Regelmæssig vedligeholdelse af ovnen. .. .. .. .. .. 15
4.0 Tekniske data . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 17
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. .. ..20
2.0 Firing/using the stove .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..27
3.0 Routine stove maintenance.. .. .. .. .. .. .. .. .. .. .. .. ..32
Morsø 4400-serie
EN 13240 ·AEA ·NS 3058/59
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
2
E-Mail: [email protected] · Website: www.morsoe.com
3
Page 3
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne
af den højeste kvalitet. Hvis De blot følger omstående instruktioner, er vi sikre på, at De også vil få
nytte og glæde af Deres nye ovn i mange år.
1.0 Opstilling af Deres Morsø Ovn
1.1 Udpakning af ovnen
Grundovnen leveres forberedt til montering af de ønskede ben eller sokkel. Morsø 4400 serien vejer mellem 85-98 kg. For at undgå skamferinger i forbindelse med udpakning og montering af ovnen anbefales det at være 2 personer til dette arbejde. Emballagen kan bortskaes
efter gældende regler om renovation.
Ovnen kan monteres med forskellige benløsninger. Hvis ovnen placeres på brændbart gulv,
skal længden på benene minimum være 200mm.
Indhold
1.0 Opstilling af Deres morsø ovn Side nr
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 5
1.5 Skorstenen 6
1.6 Rørstilslutning 7
1.7 Tilslutning til muret skorsten 8
1.8 Tilslutning til stålskorsten 8
1.9 Trækforhold 9
2.0 Fyringsteknik 10
2.1 Optænding og fyringsintervaller 12
3.0 Regelmæssig vedligeholdelse af ovnen 15
3.1 Udvendig vedligeholdelse 15
3.2 Indvendig vedligeholdelse 15
3.3 Rensning af ovn 16
4.0 Tekniske data 17
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger
en prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført
miljøafprøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens
levetid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfejeren underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene
i henhold til Brændeovnsbekendgørelsen.
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der
kan lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
4
1.2 Opstilling af ovnen
Ovnen leveres forberedt til montering af røgafgang ovenud. Den støbte røgtud og kuglespærren,
der skal stoppe skorstensfejerens kugle under fejningen, er vedlagt ovnen, og monteres samtidig
med monteringen af skorstenen. Man skal være opmærksom på nationale og lokale bestemmelser
vedrørende opstilling af brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn
til tilslutning til skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er
dog Dem s elv, Deres tekniske rådgiver ell er håndværker, der er ansvarli g for, at de nationale og loka le
bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen
er opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer. Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser, fuglereder m.v., inden den igen tages i brug.

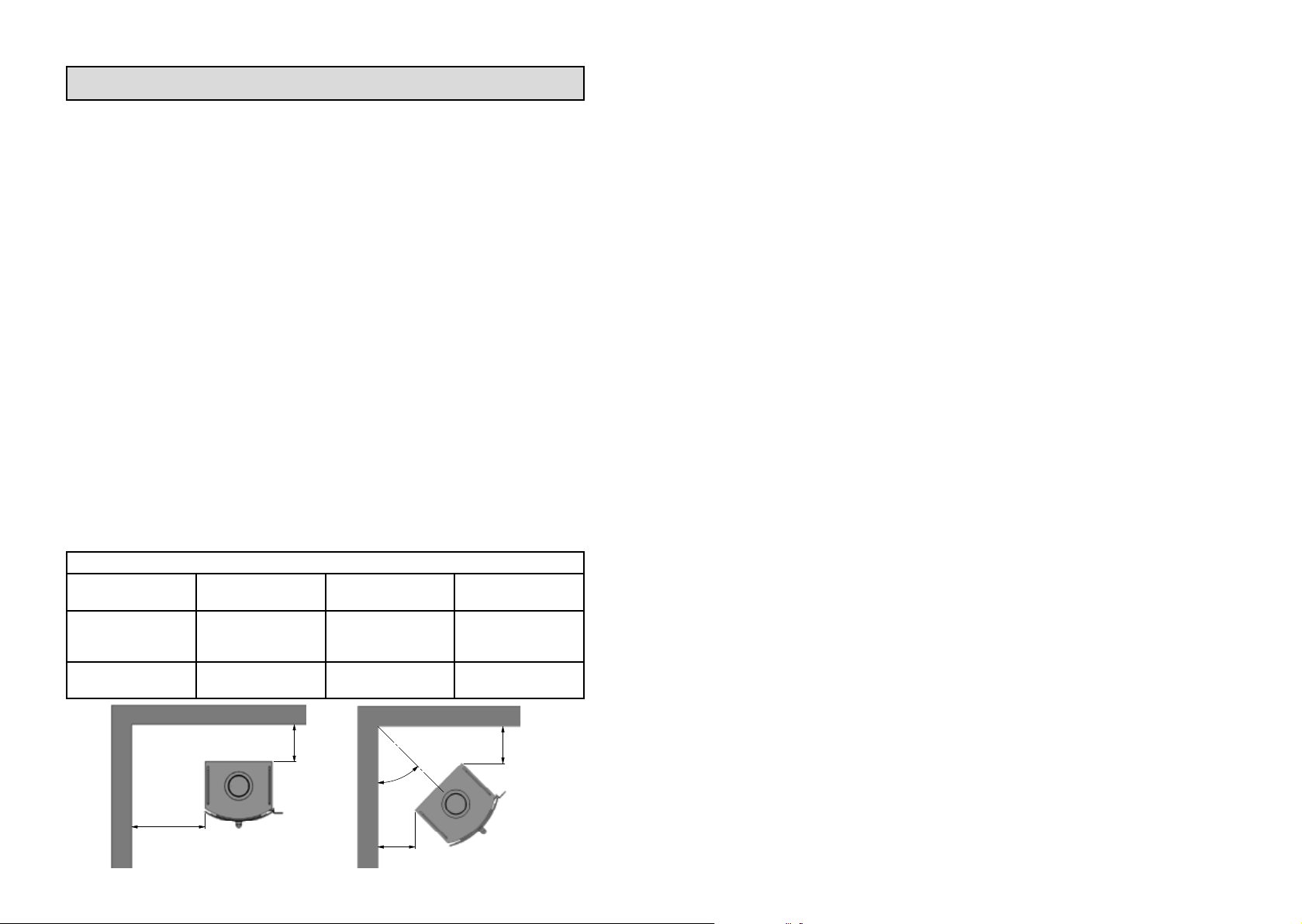

1.4 Ovnens placering/Afstandskrav
Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand. Deres nye ovn
kan placeres som angivet på godkendelsesskiltet på ovnens bagside, når væggene er udført
i brændbart materiale.
Min. afstand til brandbart materiale:
Ovn type Bag ovnen (A) Ved ovnens sider (B) Møbleringsafstand
Morsø 4400
uisoleret røgrør
Morsø 4400
isoleret røgrør
300 mm 450 mm 1100 mm
200 mm 450 mm 1100 mm
A
A
45°
B
A
5
Page 4
Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand
til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet
som ikke-brændbart materiale.
På gulvet
Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes
med hensyn til størrelsen på et ikke brændbart underlag, der skal dække gulvet under ovnen.
Man bør naturligvis sikre sig, at underlaget kan bære ovnens og evt. stålskorstenens vægt.
1.6 Rørtilslutning
Skorstenstilslutning ovenud
Ovnen er fra fabrikken forberedt til montering af røgtud (1) ovenud . For at lette monteringen tages røgledepladerne ud af ovnen. Den vedlagte støbte røgtud monteres på ovnens
top med de medfølgende skruer.
Kuglefanget, der skal forhindre at skorstensfejeren ødelægger ovnens røgledeplader under
rensning, er den 160 mm lange stang, der er vedlagt i ovnen. Kuglefanget monteres samtidig med montering af skorsten.
Møbleringsafstand
Den anbefalede møbleringsafstand er 1100 mm, men man bør dog vurdere, om møbler og
andet vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er 1100 mm.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed,
specielt i.f.m. børns kontakt med ovnen.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk
at en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i
tvivl bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller ere ildsteder tilsluttes samme skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne eektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren
vurdere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lysningsarealet mindst være 175 cm2 for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skorstenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget træk og tillige en bedre fyringsøkonomi.
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækforholdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende, når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen. Placeres skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end
husets tagryg eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale
bestemmelser med hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet
trækforhold 1.9.
Skorstenstilslutning bagud
For at lette monteringen tages røgledepladerne ud af ovnen.
Pladejernsbrikkerne både på den bagerste stråleskærm og konvektionsbagpladen slåes ud
med små kontante slag med en hammer ud for de små ”broer”, der holder brikken på plads.
Herefter skrues det runde dæksel af ovnens bagplade og monteres igen i hullet på ovnens
topplade. Den vedlagte støbte røgtud monteres på ovnens bagside med de medfølgende
sk ruer.
Kuglefanget skal ikke anvendes ved montering af røgtud bagud.
Til sidst placeres den løse dækplade, der er vedlagt i ovnen i hullet i toppladen oven på det
runde dæksel monteret fra bagpladen

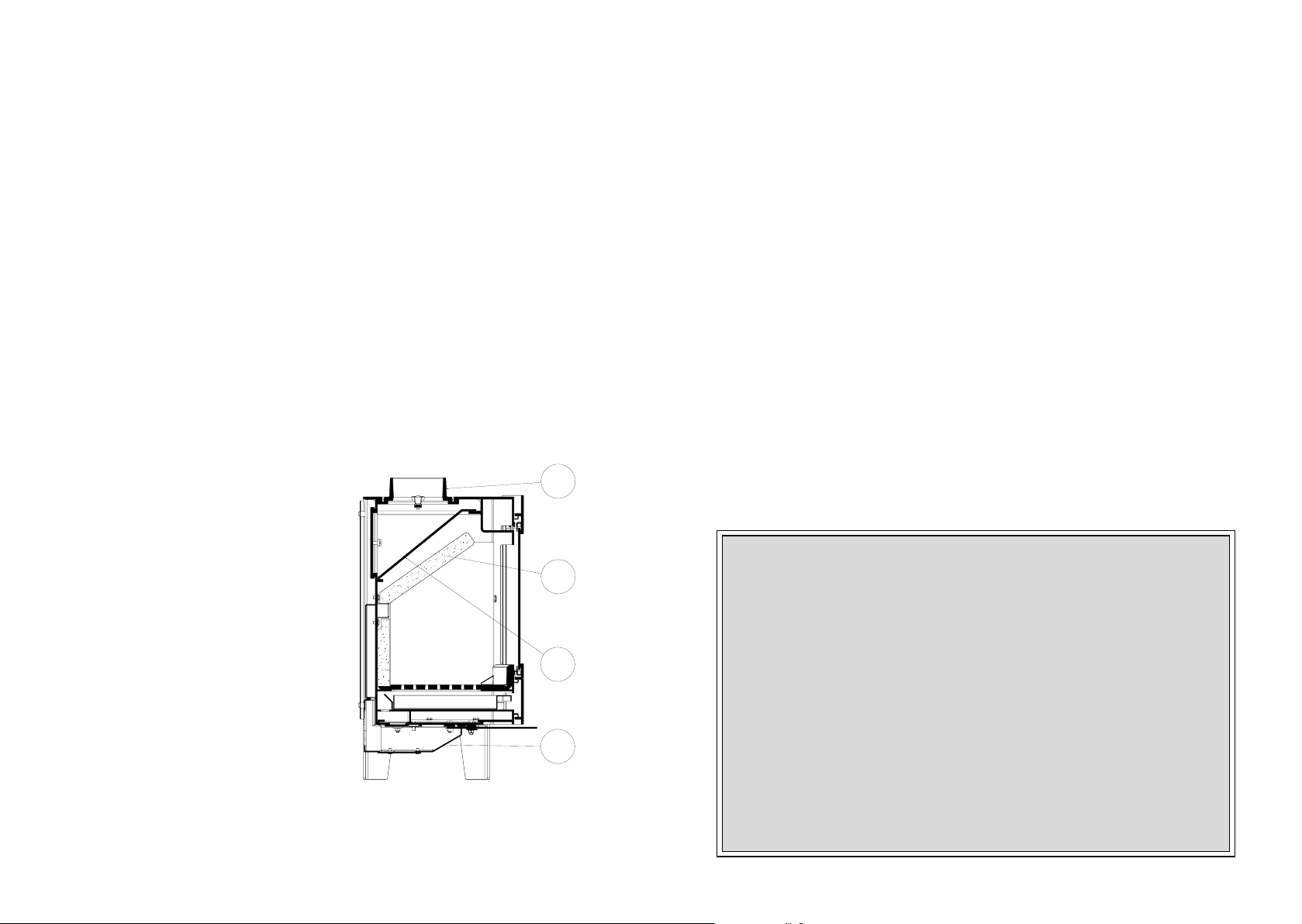

Placering af røgledeplader
Røgledepladerne (2) og (3), der er udført i vermiculite og stål, er placeret ved modtagelsen.
Man skal sikre sig, at røgledepladerne er korrekt monteret inden en optænding af ovnen nder
sted.
( se skitse )
Evt. Frisklufttilslutning
Morsø 4400 er fra fabrikken forberedt
til montering af en ekstra
studs/friskluftboks (4) under eller bag på
ovnen for evt. frisklufttilslutning.
Denne friskluftstuds Ø98 mm.kan tilkøbes hos
deres forhandler
1
2
3
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i en skorsten
skal mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for adgang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).
6
4
7
Page 5
1.7 Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind i selve
skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Samlingerne ved ovn/
rør og rør/murbøsning skal tætnes med glassnor. Normalt behøver man ikke tætne mellem evt. rørsamlinger.
1.9 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skorstenstræk.
Der kræves, for denne ovntype, et skorstenstræk på mindst 12 pa. for at afgive tilfredsstillende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes under meget kraftig fyring.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for
at undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
1.8 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med
tagbæring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor vægt på
ovnens topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tagstyr eller lignende.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da
man derved mindsker røgvandringen i selve brændkammeret.
Undgå ere bøjninger end nødvendigt og begræns røgrørslængden, da trækforholdene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring
er med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis
der er emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at anbringe en luftrist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skorstenstrækket blive for svagt, hvilket kan medføre at ovnen ikke vil brænde ordentligt , og
der kan komme røg ud af ovnen når fyrdøren åbnes.
Er det nø dvendigt at an bringe luftr iste, skal de pla ceres således , at de ikke kan bloke res.
Røggastemperaturen ved nominel ydelse er 190°C henført til 20°C.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i skorstenen og den koldere udetemperatur. Skorstenens længde og isolering, vind og vejrforhold er også afgørende for, at man kan opnå det rette undertryk, så trækket skabes.
Nedsat træk fremkommer når:
- Temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (alus-
se) en sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
- Skorstenen ikke har den rette højde, så den er i læ af tagade og høje træer. I
disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende fuger
eller utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når
behovet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.
8
9
Page 6
2.0 Fyringsteknik/Brugen af Deres ovn
Deres ovn er konstrueret med lufttilførsel 3 steder. Lufttilførslen reguleres med grebet
placeret under døren.
Når reguleringen under døren er centreret er lufttilførslen til forbrændingen lukket.
Fyring med træ
Til fyring med træ skal der udelukkende anvendes sekundær luft. Den forvarmede sekundære luft tilføres, når grebet drejes mod højre.
Fyring med fast brændsel
Primærluften, der udelukkende anvendes i forbindelse med fyring med fast brændsel (petrokoks/energikoks) tilføres, når grebet drejes mod venstre.
Under dårlige trækforhold kan lidt primær luft lette optændingen; men bemærk at denne
lufttilførsel kan være årsag til en midlertidig til sodning af såvel sten som glasset.
En tredje lufttilførsel er en konstant forvarmet lufttilførsel uden reguleringsmulighed, der tilføres
forbrændingen lige over bålet, og sørger for at brænde de sidste gasser af, som træet afgiver under
forbrændingen.
Ovnens nominelle varmeydelse er 5,0 kW.
Deres nye Morsø ovn er EN afprøvet til fyring med træ og egnet til intermitterende brug.
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under opvarmning og antændelse af træet. Det er derfor vigtigt at disse gasser antændes hurtigt efter en påfyldning. Ligger træet kun og ulmer, specielt efter en ny
påfyldning, giver det en kraftig røgudvikling, som i værste fald kan forårsage en
eksplosionsagtig antændelse af gasserne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og blivende ammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den
nødvendige mængde ilt (luftmængde).
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man ikke
fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med fri
adgang for vind. Træ skal kløves hurtigst mulig t efter fældningen, hvis det skal tørre hurtigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN afprøvningen testes
alle brændeovne med træ der har et fugtindhold på (16 ± 4)%.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger dermed både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsender giftig røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes ydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves. Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget med luft til
begge ender. Maximal brændelængde i ovnen er 38 cm.
Maximal brændemængde er ca 3 kg./time (max. 2 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige maling kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle røg og lugtgener under den første optænding, hvilket er ganske normalt. Sørg
derfor for udluftning i denne periode.
Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyldes den store temperaturforskel materialet udsættes for.
10
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er aængig
af skorstenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan
der gå tid, inden De kender ovnens korrekte funktion under de givne forhold.
11
Page 7

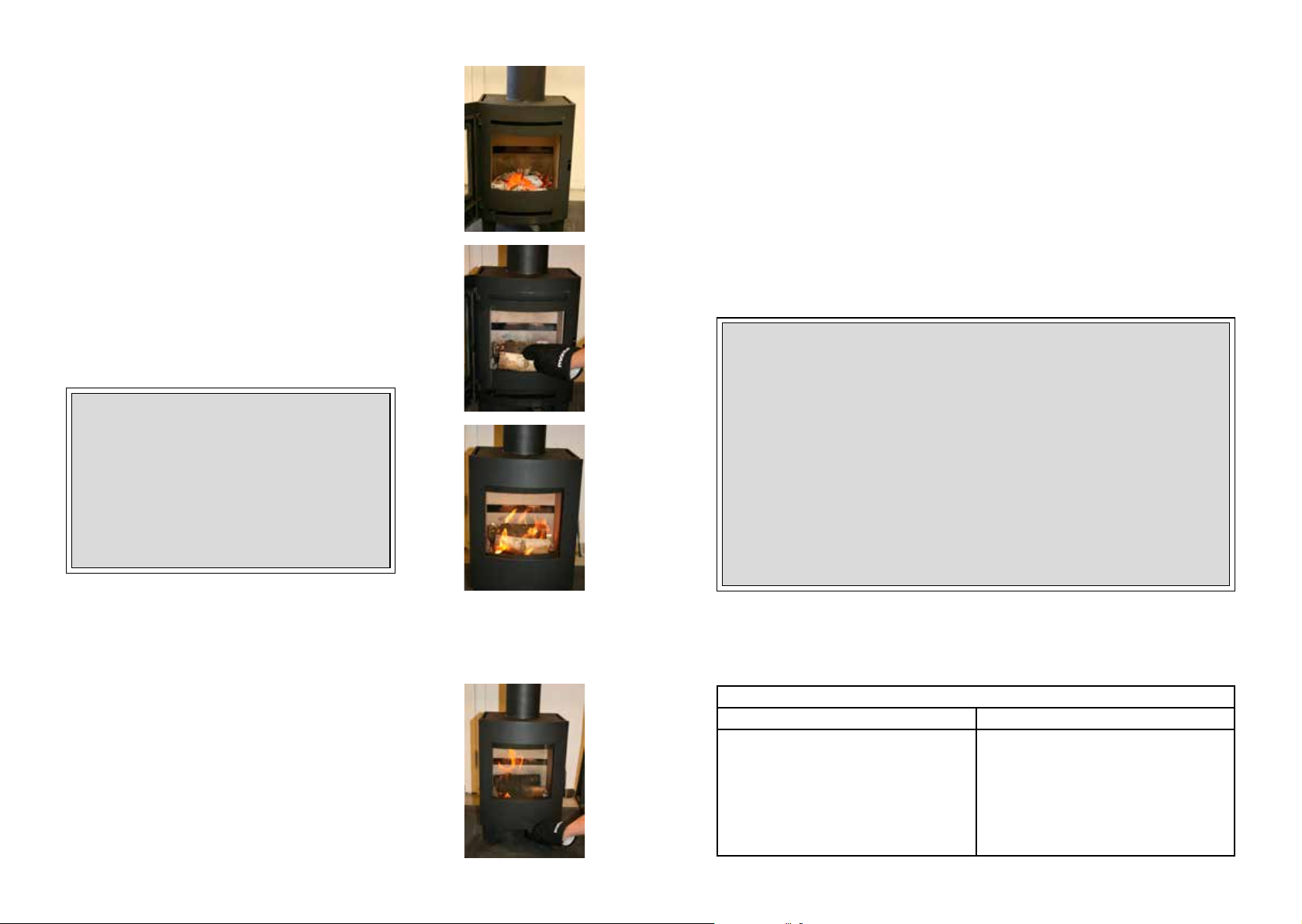

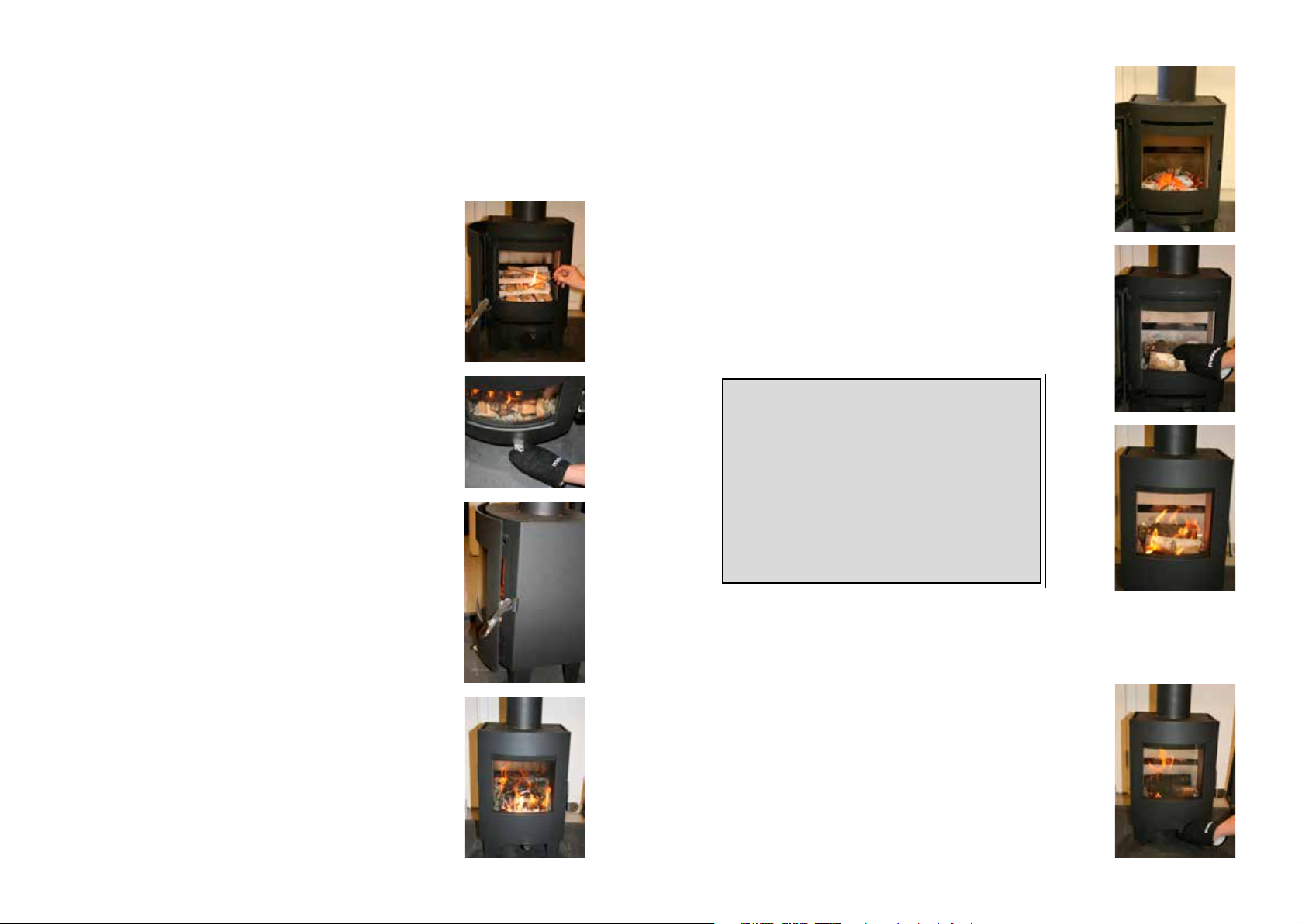

2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn,
kan man med fordel lade døren stå på klem de første minutter og åbne forbrændingslufttilførsel på max. For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første
optænding arænde 2 kg tørt pindebrænde.
Behold herefter altid 1 cm aske i bunden af brændkammeret.
5. Normal påfyring bør ske, mens der endnu er gløder tilbage. Gløderne fordeles i bunden, dog est foran i ovnen.
1. Glødelaget dannes hurtigt ved optænding med 2-3
optændingstabletter eller lignende samt ca. 2 kg tørt
pindebrænde. Optændingsposerne anbringes lige under
det øverste lag pindebrænde.
2. Der åbnes helt for den sekundære lufttilførslen, der betjenes
med reguleringsgrebet under døren. Grebet drejes helt til højre.
Bemærk: Primærluft skal ikke anvendes i forbindelse med
fyring med træ. (se pkt. 2.0).
3. Efter antænding af papiret/sprittabletterne holdes døren på klem, så der skabes et godt røgtræk.
6. Der lægges 2 stykker brænde à 1 kg og ca. 25-35 cm
lange ind over gløderne i ét lag med en afstand på ca. 1 cm
mellem træstykkerne.
7. Når lufttilførselen er åbnet på max. og døren lukkes, vil
den friske træ mængde være antændt på et par minutter.
Vigtigt!
Det er vigtigt, at den friske træmængde hurtigt begynder at brænde. En hurtig antændelse af brændet opnås ved at åbne forbrændingsluften på max.
eller ved at lade døren stå på klem for at tilføre den
mængde luft, der skal til for at antænde træet.
Hvis brændet deri mod kun ulmer, giver det e n kraftig
røgudvikling, som i værste fald kan forårsage en eksplosionsagtig antændelse af røggasserne med risiko
for såvel materielle skader som personskader.
8. Herefter ju steres forbr ændingslu ften ned til de n ønskede position, og den optimale forbrænding vil fortsætte til grundglød.
Man skal sikre sig, at der altid er luft (ilt) nok til at opretholde klare og blivende ammer under og efter nedjustering af forbrændingsluften.
Under den nominelle afprøvning lå påfyldningsintervallet
på 60-70 minutter.
4. Når man kan se (efter 5-10 min.), at skorstenen er så varm,
at der er træk igennem den, lukkes døren helt. Hvis alle forudsætninger er opfyldt, vil der efter yderligere ca. 15-20 min.
være dannet et pænt glødelag i brandkammeret.
12
9. En ny portion træ kan påfyres på samme måde som
angivet i pkt. 5 & 6.
13
Page 8
Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til trykket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt
i forbindelse med dårlige trækforhold.
Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis der så forinden er dannet
et godt glødelag oven på et tilstrækkeligt lag aske, kan ovnen holde sig varm meget længe.
Natfyring frarådes på det kraftigste. Det sviner miljøet og giver en ringe udnyttelse
af brændet, da træets gasser med den lave temperatur ikke antændes. Istedet sætter det sig som sod (uforbrændte gasser) i skorstenen og i ovnen. Under ekstreme
forhold såsom dårligt skorstenstræk, stor mængde træ eller vådt træ kan en eksplosionsagtig antændelse i værste fald forekomme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbrændingen
dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen. Men husk
altid at sørge for at der er blivende ammer, så længe træet ikke er omdannet til
trækul. Ønsker De at fyre svagere gøres dette ved at påfylde mindre mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi medgå
til at fortrænge vandet fra brændet, uden at afgive varme til ovnen. Denne ufuldstændige forbrænding medfører sodaejring i ovn, rør og skorsten.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af fugtigt brændsel, lukkes lufttilførslen helt, og brandvæsnet kontaktes.
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 liter olie
Eg
Bøg
Ask
Ær
Birk
Elm
Rødgran
Ædelgran
7,0
7,0
7,2
7,5
8,0
8,9
10,4
10,9
3.0 Regelmæssig vedligeholdelse af ovnen
3.1. Udvendig vedligeholdelse
Ovnens overade er malet med en varmebestandig senotherm maling. Den holder sig pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud.
Den malede overade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen
kan let opfriskes med en Morsø spraymaling, der kan købes hos Deres lokale forhandler.
Morsø ovnene er malet med Morsø original sort (tidligere kaldet Morsø koks) eller Morsø
grå. Malingen kan købes i spray eller dåse.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er
der under optændingen sket soddannelse på glasset, vil soden brænde væk, når der fyres
normalt i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let ernes med
Morsø Glasrens. Glasset skal være koldt, når denne rengøring nder sted. Man skal undgå
at fylde ovnen med så lange stykker brænde, at det presser på glasset, når lågen lukkes.
Brug kun Morsø Glasrens.
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.
- For lidt forbrændingsluft.
Udskiftning af glas
Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes keramisk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan stoppe.
Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp for miljøet.
OBS: Skal aeveres som keramisk glas på en genbrugsstation.
Indvendig støbejernsbund/og andre sliddele
Røgledeplader og andre dele, som er i direkte berøring med ild og glødende brændsel, er sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt brug vil disse dele holde
i mange år. Ved for kraftig fyring vil gennembrændingen selvfølgelig fremskyndes. De nævnte
dele kan udskiftes. Hvis røgledepladerne beskadiges og ikke skiftes i tide, vil toppladen herefter
være udsat for så høj temperatur, at den kan tage skade.
Bemærk, at konstruktionen ikke må ændres, og dele, der udskiftes skal være originale MORSØ dele.
14
Årsager til for hurtig slitage af indvendige dele:
- For kraftig fyring.
- Brug af for meget tørt træ (møbelaaldstræ).
- For meget sod ovenpå røgledepladerne (se afsnit Rensning).
- For meget aske i skuen (se afsnit Aske).
15
Page 9
Pakninger
Med tiden vil pakningerne i lågen blive slidte og bør, for at undgå løbsk forbrænding, udskiftes efter behov. Brug Morsø pakningssæt.
Vedligeholdelsesdele til
4400 serien
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) ndes hos Deres Morsø forhandler.
3.3 Rensning af ovn
Specielt på oversiden af røgledepladerne vil der, som følge af trækket i skorstenen og efter
en fejning, komme et aske- og sodlag.
Under normal rensning kan røgledepladerne tages ud af ovnen. Når disse er ernet, giver
det adgang til rensning af røgkammeret over røgledepladerne.
Røgledepladerne rengøres inden genmonteringen, hvor man skal sikre sig, at disse bliver korrekt monteret.
I dag skal skorstensfejeren, udover fejning af skorsten og rensning af røgrør, sørge for tømning af sod i ovnen. Antallet af fejninger/rensning af ovnen vurderes af skorstensfejeren efter
samråd med Dem.
Aske
Som tidligere beskrevet bør der være ca. 1 cm isolerende askelag i bunden af brandkammeret, for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, fejes asken ned i
askeskuen.
Tøm skuen før den er helt fyldt, så asken ikke isolerer omkring ribberne i den støbte mellembund, da det kan fremskynde en gennembrænding.
Asken må i de este tilfælde bortskaes med dagrenovationen. Da der kan ligge gløder gemt i
askeskuen i ere døgn, kan det være nødvendigt at opbevare asken i en beholder af ubrændbart materiale, inden asken hældes i aaldssækken.
Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været arændt farvelagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hældes
ud på jord, da den kan indeholde tungmetaller.
Beskrivelse Produktnr.
Paksnor til dør 62906500
Ristebund 57440700
Røgledeplade forrest 57440400
Røgledeplade bagerst 57440300
Glas 57440000
Sidesten venstre 57440500
Sidesten højre 57440500
Bagsten stor 57440100
Bagsten lille 57440200
4.0 Tekniske Data
Ovn model Morsø 4400
CO emission (ved 13% 02) (%) 0,1
OGC (tjære o.l.) emission (mg/m3) 32
Støvemission (mg/Nm) 27
Virkningsgrad (%) 82,3
Nominel drifteekt (kW) 5,0
Røgtræk, minimum (Pa.) 12
Forbrændingsluftforbrug (maks. indstilling) (m3/h) 20
Brændsel Træ
Alle måledata i henhold til prøvestandard EN 13 240 samt DINplus
Prøvninger er foretaget hos akkrediteret prøvningsinstitut.
16
17
Page 10
Garanti
Produkt Registrering
MORSØ’S ÅRS PRODUKTGARANTI
Bag hver MORSØ brændeovn ligger mere end 160 års erfaring i udviklingsarbejdet samt en grundig
kvalitetskontrol foretaget af vore medarbejdere gennem hele produktionsprocessen.
Derfor giver MORSØ 5 ÅRS GARANTI med hensyn til materiale- og fabrikationsfejl.
Garantiperioden regnes fra salgsdato. For at sikre bedst mulig garantibehandling anbefales det at
udfylde garantikortet og registrere det med det samme .
18
Læs mere om ”Morsø’s 5 års produktgaranti og -registrering” og
REGISTER din nye Morsø ovn online:
http://denmark.morsoe.com/garantiregistrering
Morsø Jernstøberi A/S - 12.10.2017 - 72114200
19
Page 11
Instructions for installation and use
Enjoy your new Morsø stove!
Morsø, the biggest stove company in the Danish market, has been making wood-burning stoves of the
highest quality since 1853. Just follow the instructions
below, and we are certain that you will be able to use
and enjoy your new stove for many years.
20
Morsø 4400 series
EN 13240 / DEFRA approved
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Contents
1.0 Installing your Morsø stove Page no.
1.1 Unpacking the stove 23
1.2 Installing the stove 23
1.3 Chimney sweep 23
1.4 Location of the stove/distance requirements 23
1.5 The chimney 24
1.6 Pipe connections 25
1.7 Connecting to a brick chimney 26
1.8 Connecting to a steel chimney 26
1.9 Draught 28
2.0 Firing/using the stove 29
2.1 Lighting instructions and fuelling intervals 30
3.0 Routine stove maintenance 34
3.1 External maintenance 34
3.2 Internal maintenance 34
3.3 Cleaning the stove 35
The Clean Air Act 1993 and Smoke Control Areas
Under the Clean Air Act local authorities may declare the whole or part of the district of the
authority to be a smoke control area. It is an oence to emit smoke from a chimney of a building,
from a furnace or from any xed boiler if located in a designated smoke control area.
It is also an oence to acquire an ”unauthorised fuel” for use within a smoke control areaunless it is used in an ”exempt” appliance (”exempted” from the controls which generally apply
in the smoke control area).
The Secretary of State for Environment, Food and Rural Aairs has powers under the Act to
authorise smokeless fuels or exempt appliances for use in smoke control areas in England.
In Scotland and Wales this power rests with Ministers in the devolved administrations for
those countries. Separate legislation, the Clean Air (Northern Ireland) Order 1981, applies in
Northern Ireland. Therefore it is a requirement that fuels burnt or obtained for use in smoke
control areas have been ”authorised” in Regulations and that appliances used to burn solid
fuel in those areas (other than ”authorised” fuels) have been exempted by an Order made
and signed by the Secretary of State or Minister in the devolved administrations.
Further information on the requirements of the Clean Air Act can be found here :http://smokecontrol.defra.gov.uk/
Your local authority is responsible for implementing the Clean Air Act 1993 including designation and supervision of smoke control areas and you can contact them for details of Clean
Air Act requirements
21
Page 12
1.0 Installing your Morsø stove
We recommend that the stove be installed at least 10-15 cm from masonry in order to allow
heat to circulate and to facilitate the cleaning of the inside and outside of the stove. A layer
of wallpaper on a brick wall is normally regarded as non-ammable material.
1.1 Unpacking the stove
When shipped, the basic stove is ready for mounting legs or a base. The Morsø 4400
Series stoves weigh from 85 to 98 kg (188 to 216 pounds). In order to avoid damages, it is
recommended that two persons unpack and install the stove.
The stove can be delivered with dierent leg options. If the stove is placed on a combustible
oor the minimum leg length must be 200 mm.
1.2 Installing the stove
When shipped, the stove is prepared for installation with a top ue exit. The cast-iron ue collar
and the ball stop, which stops the chimney sweeper’s ball when sweeping, are included with the
stove and are installed when the chimney pipe is installed.
National and local regulations regarding the installation of wood-burning stoves must be observed,
as must local regulations regarding chimney connections and chimney installation. You may want to
ask your chimney sweep for advice. However, you, your technical adviser or workman are responsible for complying with the applicable national and local regulations.
1.3 Chimney sweep
As stated, it may be wise to consult your local chimney sweep before installing the stove. In
any event, the chimney sweep must be notied once the wood-burning stove has been installed. The chimney sweep will inspect the installation and schedule sweeping intervals with
you. If your chimney has not been used for some time, it should be inspected for cracks, bird
nests, etc., before it is used.
1.4 Location of the stove/distance requirements
Distance requirements apply only if the stove is placed near ammable materials. Your new
stove can be positioned as specied on the certicate of approval on the back of the stove
if the walls are made of ammable material.
Minimum distances from ammable material:
Type of stove Behind the stove (A)
Morsø 4400
uninsulated ue
pipe
Morsø S4400
insulated ue pipe
300 mm 450 mm 1100 mm
200 mm 450 mm 1100 mm
To the sides of the
stove (B)
A
To furniture
A
45°
The oor
If the stove is installed on a ammable oor, national and local regulations must be observed
with regard to the size of the non-ammable underlying surface that must cover the oor beneath the stove.
The underlying surface must naturally be able to bear the weight of the stove and, if applicable, the steel chimney.
Distance to furniture
We recommend that the stove be installed 1100 mm from furniture, but consideration should
also be given to whether furniture, etc., will dry out as a result of its proximity to the stove.
The distance to ammable material in front of the stove is 1100 mm.
A wood-burning stove gets hot when it is red. Caution must therefore be observed, particularly with regard to children touching the stove.
1.5 The chimney
If local regulations permit, the stove may be connected to a chimney already serving another replace (such as an oil-burning stove or another wood-burning stove). Attention should
be paid to any requirements concerning the location of ue pipes if two or more replaces
are connected to the same chimney.
The wood-burning stove must never be connected to a chimney to which a gas-burning stove
is already connected. An ecient, modern stove places great demands on the chimney, so have
a chimney sweep check the condition of your chimney.
The aperture of the chimney must comply with national and local regulations. In general,
the aperture area should measure at least 175 cm2 (150 mm diameter) for wood-burning
stoves. Exceptions to this are: Smoke Exempt Morsø stoves tted with a 125mm diameter
ue collar. These can be connected to a chimney system or liner with a minimal cross sectional area of 123 cm² (125mm diameter)
An overly large chimney aperture will mean that too much energy will be required to heat
the chimney suciently to achieve an acceptable draught. If you have a brick chimney with
a large aperture, we recommend that you install an insulating chimney liner of the proper
diameter. This will increase the draught, and improve the fuel economy.
There are no requirements with respect to specic chimney heights, but a chimney must be
tall enough to provide a good draught, and to ensure that the smoke does not cause any problems. As a general rule, there will be a satisfactory draught if the chimney extends 4 metres
above the stove and at least 80 cm above the spine of the roof. If the chimney is located along
the side of the house, the top of the chimney should never be lower than the spine of the roof
or the highest point on the roof. Please note that there are often national and local regulations regulating the location of chimneys in houses with thatched roofs. Please see section
1.9 Draught.
22
B
A
The chimney and the ue pipe must be tted with cleaning doors, which must be at least
the same size as the chimney’s aperture area.
The chimney must be accessible for external inspection, and it must be possible to access
the cleaning doors and the chimney if it is to be cleaned from the top (e.g. steel chimneys).
23
Page 13
1.6 Connecting the ue pipe
The ue collar can be rotated and be used for ø150 (inside and outside the ue collar) and
ø120 connections.
Mounting the ue collar pointing upwards
From the factory, the stove is prepared for installation with a top exit ue collar (1). Take the
bae plates out of the stove to facilitate the installation. The enclosed cast-iron ue collar
is fastened to the top of the stove with the included screws. The ball stop, which prevents
the chimney sweep from damaging the stove’s bae plates while sweeping, is the 160 mm
long rod that is provided in the stove. The ue collar stop bar is tted when installing the
chimney.
Mounting the ue collar to the rear
Take the bae plates out of the stove to facilitate the installation.
Remove the knock out cover from the rear heat shield with easy rm taps of a hammer next
to the small conneting “bridges”. Now remove the cover from the rear convector plate using
the same method. Next, the round cover is unscrewed from the back panel of the stove and
reinstalled in the hole in the top panel. The enclosed cast-iron ue collar is fastened to the
back of the stove with the included screws.
The ball stop is not used when installing with the ue collar to the rear.
Finally, the enclosed cover plate is put in place in the top panel to cover the hole.
The location of the baes
The baes (2) and (3), which are made from vermiculite, are mounted on delivery.
Make sure that the baes are correctly assembled before lighting the stove (please see
the sketch).
Fresh air connection, if required
The stove is factory prepared for installation of
an optional extra adaptor (4) for a fresh air
connection underneath or backwards the stove. .
1
2
1.7 Connecting to a brick chimney
Brick a ue bushing securely into the wall, and insert the ue pipe into it. The pipe must not
extend into the actual chimney opening, but only to the inside of the chimney aperture. The
joints between the stove/pipe and pipe/wall bushing must be sealed with glass tape. It is not
normally necessary to seal between any pipe joints.
If the ue pipe transitions from horizontal to vertical, it is a good idea to install it with a gentle
bend so as to avoid any loss of draught.
The ue pipe must be dimensioned in accordance with national and local regulations. Morsø
recommends, however, that ue pipes be made of 2 mm sheet steel as this will extend the
service life.
1.8 Connecting to a steel chimney
If your installation involves taking the chimney straight up and through the ceiling, you must
comply with National, Local Building Regulations or ue manufacturers instructions concerning clearances to combustible materials such as walls, oor joists and ceilings. The joint between the stove ue collar and the stovepipe must also be sealed using the glass bre rope
provided. It is important that the insulated ue system is properly supported both at ceiling
level and at roof level.
THE STOVE MUST NOT BEAR THE WEIGHT OF THE CHIMNEY SYSTEM (See chimney manufacturer’s instructions). Excessive weight on the stove will inhibit expansion and could lead
to damage of the stove top. Damage caused to the stove in this way would not be covered by
the manufacturers guarantee.
If a chimney re should occur as a result of incorrect operation of the stove or prolonged
use of wet fuel, close the vents completely and contact the re brigade.
Be aware of the following:
Discuss the cleaning options with your chimney sweep.
24
If there is insucient draught in the chimney, it may be a good idea to install the ue
pipe st raight up so as to mi nimise smoke mi gration in the ac tual combusti on chamber.
Avoid having more bends than necessary, and limit the length of the ue pipe so
3
as not to reduce the draught.
Fresh air supply
A wood-burning stove requires air for combustion. As a result, ring a wood-burning stove will help create a healthy climate in your house. If the house is very tightly
4
sealed, and particularly if there is a cooker hood or ventilation system in the house, it
may be necessary to install an air grate in the room in which the wood-burning stove
is installed. Otherwise there may not be enough draught in the chimney, which may
result in the stove not being able to burn properly, and smoke may come out of the
stove when the re door is opened.
If it is necessary to install air grates, they must be positioned so that they cannot
be obstructed.
25
Page 14
1.9 Draught
If smoke comes out of the stove when the re door is opened, it will be due to the poor draught
in the chimney. This type of stove requires at least 12 pascals of chimney draught to
achieve satisfactory combustion and to prevent smoke from escaping. Smoke may, however,
escape in any event if the stove door is opened during vigorous ring, so this should be avoided.
The ue gas temperature at the rated output is 190°C relative to 20°C.
2.0 Firing/using the stove
Your new Morsø stove is EN-approved for burning wood.
However, the stove is capable of burning other solid fuels such as approved manufactured
smokeless coal or good quality anthracite (stove nuts).
If in doubt, you may want to get your chimney sweep to measure the draught in the chimney.
Draught
The draught in the chimney is the result of the dierence between the high temperature in the chimney and the cooler temperature outside. Other factors that determine
whether sucient negative pressure can be produced to create a draught include the
length and insulation of the chimney, and wind and weather conditions.
The draught will be reduced when:
- The temperature dierence is too low, e.g. in connection with a poorly insulated chimney.
If the chimney is cold, it may help to light (burn up) a rolled-up newspaper in
the chimney’s cleaning door.
- The outside temperature is too high, e.g. during the summer.
- There is no wind.
- The chimney is not tall enough, with the result that it sits in the lee of the roof
surface or tall trees.
These conditions are also associated with the greatest risk of smoke coming
back down the chimney.
- Air is entering the chimney in undesired places, e.g. through cracked joints or
leaks in the cleaning door or the ue pipe.
- Unsealed, unused replaces are connected to the chimney.
- The ue pipe and chimney are clogged up with soot due to inadequate cleaning.
- The house is too tightly sealed (please see the section on Fresh air supply).
BITUMINOUS HOUSE COAL SHOULD NEVER BE USED IN YOUR STOVE.
Your stove is constructed with three air supplies. The air supply is regulated with the
handle beneath the door.
When the handle beneath the door is in the centre position, the air supply for the combustion is closed.
Firing with wood
Only the secondary air supply is used when ring with wood. The preheated secondary air
is supplied when the handle is turned towards the right.
Firing with solid fuel
Primary air, which is only used when ring with solid fuel (approved manufactured smokeless fuel), is supplied when the handle is turned towards the left.
If the chimney draft is poor, a certain amount of primary air can facilitate the kindling. Note
however that such air supply may cause a temporary soot formation on the bricks and the
glass.
The third air supply is a continuous, preheated air supply, which cannot be regulated, that
feeds air to the combustion right above the re and ensures that all of the gasses that the
wood gives o are burned.
The stove’s rated heat output is 5,0 kW.
Your new Morsø stove is EN-tested for ring with wood, and is suitable for intermittent use.
26
A good draught is achieved when:
- There is a big dierence between the temperature in the chimney and outside,
i.e. when the need for heating is greatest.
- The weather is clear and there is a good wind.
- The chimney is of the proper height, i.e. Minimum 4 metres above the stove,
and clear of the spine of the roof.
27
Page 15
NB!
Wood is a material that contains a great deal of gas (approx. 75%). The gases are released
when the wood is lit and heated. For this reason, it is important that these gases are ignited quickly after stoking. If the wood just lies smouldering, especially after re-stoking,
a lot of smoke is created which, in the worst case, may cause an explosive ignition of the
gases, resulting in damage to the stove.
In order to ignite the gases that are released from the wood, and to keep clear, lasting
ames during the combustion process, it is important to let in the required quantity of
oxygen (air supply) at all times. The setting of the air supply, the method of ignition and
the lighting intervals depend on the draught in the chimney, the wind and weather, the
amount of heat required, the fuel, etc. This means that it may take some time before
you get to know the correct functioning of the stove under any given circumstances.
Although you can re your Morsø stove with almost all kinds of wood, you should
not re with wet wood, or unseasoned wood. Wood ought to be stored under a roof
for at least 1 year, and preferably 2 years, with free access to wind. Wood should be
chopped as soon as possible after felling if it is to dry quickly. The wood can be used
once the moisture is less than 20%. During the test, all stoves are tested with wood
with a moisture content of (16 ± 4)%.
Never use driftwood as it usually has a high salt content, which damages both
the stove and the chimney. Impregnated and painted wood and chipboard emit
poisonous smoke and fumes so they should not be used as fuel either
Please note that liquid fuel may not be used in the stove.
Pieces of wood with a diameter exceeding 10 cm should always be chopped. The pieces
of wood should be short enough to be able to lie at over the layers of embers, with air
at both ends. The maximum leng th of fuel in the stove is 38 cm. The maximum quantity
of fuel is approx. 2 kg/hour (max. 2 pieces of wood each time you re-stoke).
The rst few times you light the stove, the re should be moderate so that the heatresistant paint can harden before ring more vigorously. During the hardening phase,
the paint may develop obnoxious smoke and smell the rst time it is lit, which is very
normal. Make sure that the room is well ventilated during this period.
When heating up or cooling down, the material is exposed to major temperature
dierences that may cause the stove to give o creaking sounds.

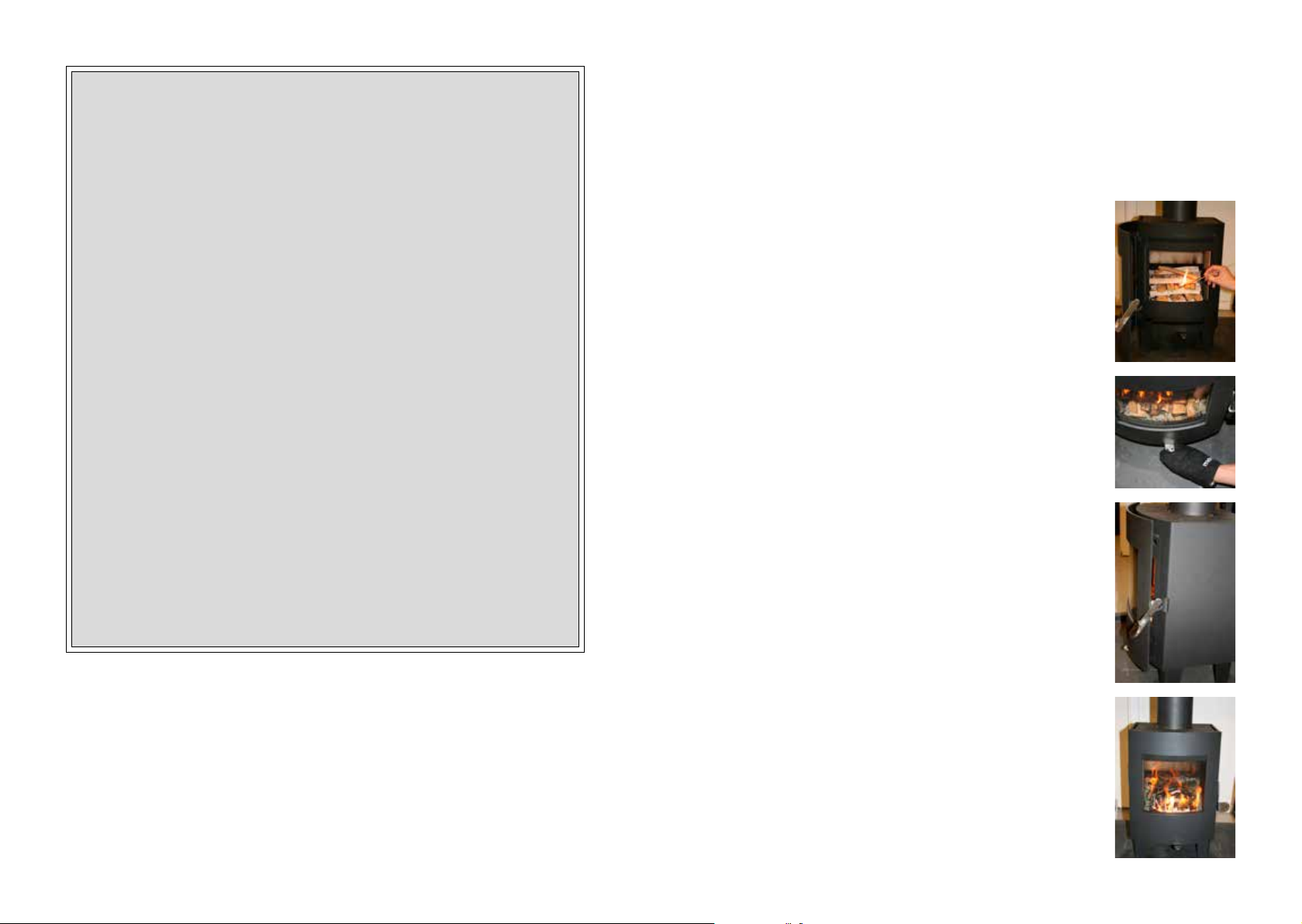

1. The layer of embers is formed quickly when lit with 2
kindling tablets or similar together with approx. 2 kg of
dry kindling. Place the kindling sachets evenly under the
top layer of kindling.
2. Open the secondary air supply completely with the regulation handle beneath the door. The handle is turned completely
towards the right.
Note: Primary air is not used when ring with wood. (cf. section 2.0).
3. After the paper/solid alcohol tablets have caught re,
leave the re door ajar so that the chimney draws well.
2.1 Lighting instructions and fuelling intervals
Kindling requires a large ow of air. When kindling a cold stove, it is useful to leave the door
ajar the rst few minutes and open the secondary combustion air supply completely (the
regulation handle beneath the door is turned towards the right). In order to build up an insulating layer of ashes in the bottom of the stove, it is recommended that you burn o 1-1.5
kg (2-3 pounds) of kindling wood the rst time you use the stove.
Thereafter, always keep 1 cm of ashes in the bottom of the combustion chamber.
The stove door should normally be opened gently the rst 2-3 cm, then you should wait until
the pressure has equalised before opening the door all the way. This technique will prevent
smoke from getting out, particularly when there is a poor draugt.
28
4. When you can see that the chimney is hot enough
to draw (after 5-10 minutes), close the door. If all the
necessary conditions are met, a thick layer of embers
will have been formed in the combustion chamber after another 15-20 minutes.
29
Page 16
5. Re-stoking should normally be carried out while embers
still remain. Distribute the embers in the bottom, ensuring
that most of them are at the front of the stove.
6. Place 2 pieces of wood of 1 kg each and approx. 25-35
cm long over the embers in a single layer, with a distance of
approx. 1 cm.
The stove door should never be opened when the stove is being red vigorously.
Refuelling on to a low re bed
If there is insucient burning material in the rebed to light a new fuel charge, excessive
smoke emission can occur. Refuelling must be carried out onto a sucient quantity of glowing embers and ash that the new fuel charge will ignite in a reasonable period. If there are
too few embers in the re bed, add suitable kindling to prevent excessive smoke :
Fuel overloading
The maximum amount of fuel specied in this manual should not be exceeded, overloading
can cause excess smoke.
Operation with door left open
Operation with the door open can cause excess smoke. The appliance must not be operated with the appliance door left open except as directed in the instructions.
Once the wood has burned out, it becomes glowing charcoall. If a good layer of embers has
already formed on top of a sucient layer of ash, the stove can keep warm for a very long time
7. Open the air supply to maximum and close the door; the
fresh wood will then ignite within a couple of minutes.
Important!
It is important that the fresh quantity of wood starts
to burn qu ickly. To ensure th e fuel lights qu ickly, open
the combustion air to max. or leave the door ajar to
allow in the amount of air needed to light the wood.
If, however, the wood only smoulde rs, there will be a
strong build-up of smoke, which at worst can cause
an explosive ignition of the ue gases with the risk
of material damage and personal injury.
8. Reduce the amount of combustion air to the desired position, and optimal combustion will continue until there are
glowing embers in the bed.
Make sure that there is always enough air (oxygen) to maintain cle ar, lasti ng ames when , and after, reduci ng the amount
of combustion air.
During the nominal test, the stoking interval was 60-70 minutes.
9. A new portion of wood can be added by repeating steps
5 & 6.
30
We would strongly recommend that you do not leave your stove alit at night. It
harms the environment and constitutes very poor use of the wood as the gases
in the wood do not ignite at the low temperature, but settle as soot (unburned
gases) in the chimney and stove. Extreme conditions, such as poor draught in the
chimney, large quantities of wood or wet wood, may in the worst-case scenario
cause an explosive ignition.
When ring in the summer period, when there is minimal need for heat, the combustion
will be poor. The stove provides too much heat so the combustion should be reduced.
But always remember to make sure that there are lasting ames until the wood becomes charcoal. If you want a weaker re, stoke up using less wood.
If you re the stove using wet wood, a lot of the fuel’s thermal energy will be spent
forcing the water out of the wood, without releasing any heat to the stove. This
incomplete combustion results in a layer of soot being left in the stove, pipe and
chimney.
Comparison between ring with wood and oil:
Type of wood (moisture content 20%) No. of cubic metres per 1000 litre oil
Oak
Beech
Ash
Sycamore
Birch
Elm
Common spruce
Silver r
7.0
7.0
7.2
7.5
8.0
8.9
10.4
10.9
31
Page 17
3.0 Routine stove maintenance
Please note that no unauthorised alterations of the design may be undertaken, and that
any parts that are replaced must be replaced with original Morsø parts.
3.1 External maintenance
The cast surface of the stove is painted with heat-resistant Senotherm paint. It is best maintained by simply vacuuming it with a soft brush attachment or wiping it down with a dry,
dust-free cloth.
If the stove is used too vigorously, the painted surface may assume a greyish tinge over time,
but the stove can easily be freshened up with Morsø spray paint, which is available from your
local retailer.
Morsø stoves are painted using a Morsø Original Black (previously called Morsø dark grey)
or Morsø grey. The paint can be bought in a spray or a can.
3.2 Internal maintenance
Glass window
If the stove is used correctly, very little or no soot will be deposited on the ceramic glass
window. If soot does form on the glass as the stove is being lit, it will burn away once normal
combustion begins in the stove. If the glass window becomes thoroughly covered in soot
due to incorrect operation, the soot can be easily removed using Morsø Glass Cleaner. The
glass must be cold when you clean it. Avoid stoking the stove with pieces of wood that are
so long that they press against the glass window when the door is closed.
Only use Morsø Glass Cleaner.
Reasons for sooty glass window:
- The fuel is too wet.
- The pieces of fuel are to big/uncut wood.
- The combustion temperature is too low.
- Insucient air for the combustion.
Ceramic glass replacement
Ceramic glass cannot be recycled because it has a higher melting point that ordinary glass.
If ceramic glass is mixed with ordinary glass, the raw material is spoiled, and the reclaiming
process may be halted. Take care that the ovenproof glass does not end up among ordinary
recycled waste. That will be a great benet to the environment.
Note: Should be handed in to a recycling station as ceramic glass.
Internal cast-iron grate and/or wearing parts
The baes and other components that come in direct contact with the re and glowing fuel
are all wearing parts. As a result, they will be particularly susceptible to burn-through. When
used correctly, these parts will last for many years, but overly vigorous use will naturally accelerate the burn-through. Such parts are all easily replaced. If the baes are damaged and
are not replaced in time, the top plate will be exposed to such high temperatures that it may
be damaged as well.
Gaskets
Over time, the gaskets in the door will wear and should be replaced as needed in order to
prevent wild combustion. Use the original Morsø gasket kit.
Note: Normal wearing parts are not covered by Morsø’s extended warranty.
A selection of maintenance products (spare parts, glass cleaner, paint, gasket kit, etc.) is available from your Morsø dealer.
3.3 Cleaning the stove
In particular on the topside of the bae plates, layers of ashes and soot will form as a result
of the chimney draft and after a sweep.
The bae plates may be taken out of the stove under normal cleaning. When they are removed, there is access to clean the ue chamber above the bae plates.
The bae plates are cleaned before they are reinserted, and care should be taken that they
are properly put in place.
Nowadays, the chimney sweep must remove the soot in the stove, in addition to sweeping
the chimney and cleaning the ue pipe. The number of annual sweepings/cleanings of the
stove should be determined in consultation with your chimney sweep.
Ash
As noted above, there should be a layer of approx. 1 cm insulating ash in the bottom of the
combustion chamber in order to achieve a high combustion temperature. If the layer of ash
is too thick, it can be brushed down into the ash pan.
Empty the ash pan before it gets completely full so that the ash does not insulate around
the grate, and thereby speed up the burn-through.
In most cases, the ash will need to be taken away by the waste disposal company. Because
embers may be concealed in the ash pan for several days, it may be necessary to store the
ash in a container made of non-ammable material before pouring it into a rubbish bag.
Ash from a wood-burning stove will not be of any benet to your garden as fertiliser. If you
have burned colour brochures, or painted or treated wood, etc., in the stove, the resulting
ash must not be poured onto soil as it may contain heavy metals.
32
Reasons for overly rapid wear of internal parts
- Stove red too vigorously
- Use of very dry wood (wood from old furniture).
- Too much soot on top of the baes (please see the section on Cleaning).
- Too much ash in the ash pan (please see the section on Ash).
33
Page 18
Spare parts for the
4400 series
Description Product no.
Door packing cord 62906500
Bottom grate 57440700
Bae front 57440400
Bae back 57440300
Glass window 57440000
Left side brick panel 57440500
Right side brick panel 57440600
Rear brick big 57440100
Rear brick small 57440200
Additional accessories
We oer a comprehensive line of chimney, oor plate and accessory products that can facilitate
the daily operation and maintenance of your Morsø stove.
34
Guarantee
Product Registration
MORSØ 5 YEAR GUARANTEE CERTIFICATE
Behin d every Mors ø stove is more tha n years of dedicated stove design and manufacturing experience. Quality control has always been at the heart of the production process and detailed measures
have been put into place at all key stages of the build. Accordingly, provided that the stove has been
supplied by an authorised Morsø dealer, Morsø will oer a 5-Year Manufacturers Guarantee against
manufacturing defect to any of the main exterior body parts of its stoves.
Read more about ”Morsø 5 years guarantee/product registration card” and
REGISTER your new Morsø stove online:
http://international.morsoe.com/warranty-registration
Morsø Jernstøberi A/S - 12.10.2017 - 724400 00
35
Page 19
VIGTIGT!
Sådan fyrer du sikkert for miljøet
og dig selv!
IMPORTANT!
How to heat safely for the environment and yourself!
• Brug kun tørt træ
Brug kun tørt (maks. 20% fugt) og ube-
handlet træ. Brændet skal være kløvet
og 8 - 12 cm tykt.
• Tænd op
Tænd op med tørt pindebrænde (brug
1 - 2 kg). Stil lågen på klem og bliv i nærheden af ovnen i optændingsfasen.
• Godt glødelag
Sørg for at have et godt glødelag inden
ny påfyldning. Træet skal antænde indenfor 2 min. Hvis træet ikke tænder,
kan det i værste fald forårsage en eksplosionsagtig antændelse af røggasserne med risiko for såvel materielle skader
som personskader.
• Indfyring
Ved ny indfyring: brug 2 - 3 stk. brænde
- maks. 2 - 2,5 kg.
• Sørg for rigelig luft
Dvs. klare og gule ammer.
• Fyr aldrig over om natten
• Use only dry wood
Use only dry (max. 20% moisture content)
and untreated wood. The fuel must be split
and 8 - 12 cm thick.
• Light
Light with dry kindling (use 1 - 2 kg). Leave
the door ajar and stay close to the stove
during the lighting phase.
• Good layer of embers
Be certain to have a good layer of em-
bers before relling. The wood should
light within 2 minutes. If the logs do
not ignite it may, in an extreme case,
cause the flue gases to ignite which
may pose a risk to material damage or
personal injury.
• Refuelling
When refuelling use 2 - 3 pieces of wood
- no more than 2 - 2.5 kg.
• Ensure adequate air
I.e. clear and yellow ames.
• Never burn overnight
36
Morsø Jernstøberi A/S - 12.10.2017 - 72440000
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Website: www.morsoe.com
Loading...
