Opstillings- og betjeningsvejledning
3410, 3440 & 3450
DS/EN 13240
Page 4
4
INDHOLD
Side nr
1.0 Opstilling af Deres morsø ovn 5
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 5
1.5 Skorstenen 6
1.6 Rørstilslutning 7
1.7 Tilslutning til muret skorsten 8
1.8 Tilslutning til stålskorsten 8
1.9 Trækforhold 9
2.0 Fyringsteknik 10
2.1 Optænding og fyringsintervaller 11
3.0 Regelmæssig vedligeholdelse af ovnen 14
3.1 Udvendig vedligeholdelse 14
3.2 Indvendig vedligeholdelse 14
3.3 Rensning af ovn 15
4.0 Tekniske Data 16
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne af
den højeste kvalitet. Hvis De blot følger omstående
instruktioner, er vi sikre på, at De også vil få nytte
og glæde af Deres nye ovn i mange år.
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger en
prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført miljøafprøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens levetid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfejeren
underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene i henhold til Brændeovnsbekendgørelsen.
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der kan
lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
Støbejern
Støbejern er et levende materiale. Der er derfor ikke to ovne, der er helt ens. Det skyldes dels
tolerancerne på støbejern, dels at ovnene er håndværksmæssigt udført.
I støbejernets overflade kan der ligeledes forekomme mindre ujævnheder.
Page 5
5
1.1 Udpakning af ovnen
3410: Efter udpakning skrues brandkammeret af træpallen og lægges roligt ned på bagsiden.
For at undgå skamferinger på ovn og gulvet kan papemballagen anvendes som underlag. Benene, der er medsendt ovnen pakkes ud og skrues fast på den støbte bund med de medfølgende bolte.
3440: Ovnen løftes af træpallen og sættes omhyggeligt på plads.
3450: Montering af fedtstensovnen 3450 er beskrevet og vedlagt fedtstenene.
Det anbefales at være to mand til dette arbejde, da ovnen er tung at håndtere ene.
MORSØ 3410 vejer 100 kg. MORSØ 3440 vejer 116 kg. og 3450 vejer 180 kg.
Emballagen fra ovnen kan bortskaffes efter gældende regler om renovation.
1.2 Opstilling af ovnen
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog Dem
selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og lokale
bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen er
opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer.
Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser, fuglereder m.v., inden den igen tages i brug.
1.4 Ovnens placering/Afstandskrav
Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand. Deres nye ovn
kan placeres som angivet på godkendelsesskiltet på ovnens bagside, når væggene er udført i
brændbart materiale.
1.0 Opstilling af Deres Morsø Ovn
Page 6
6

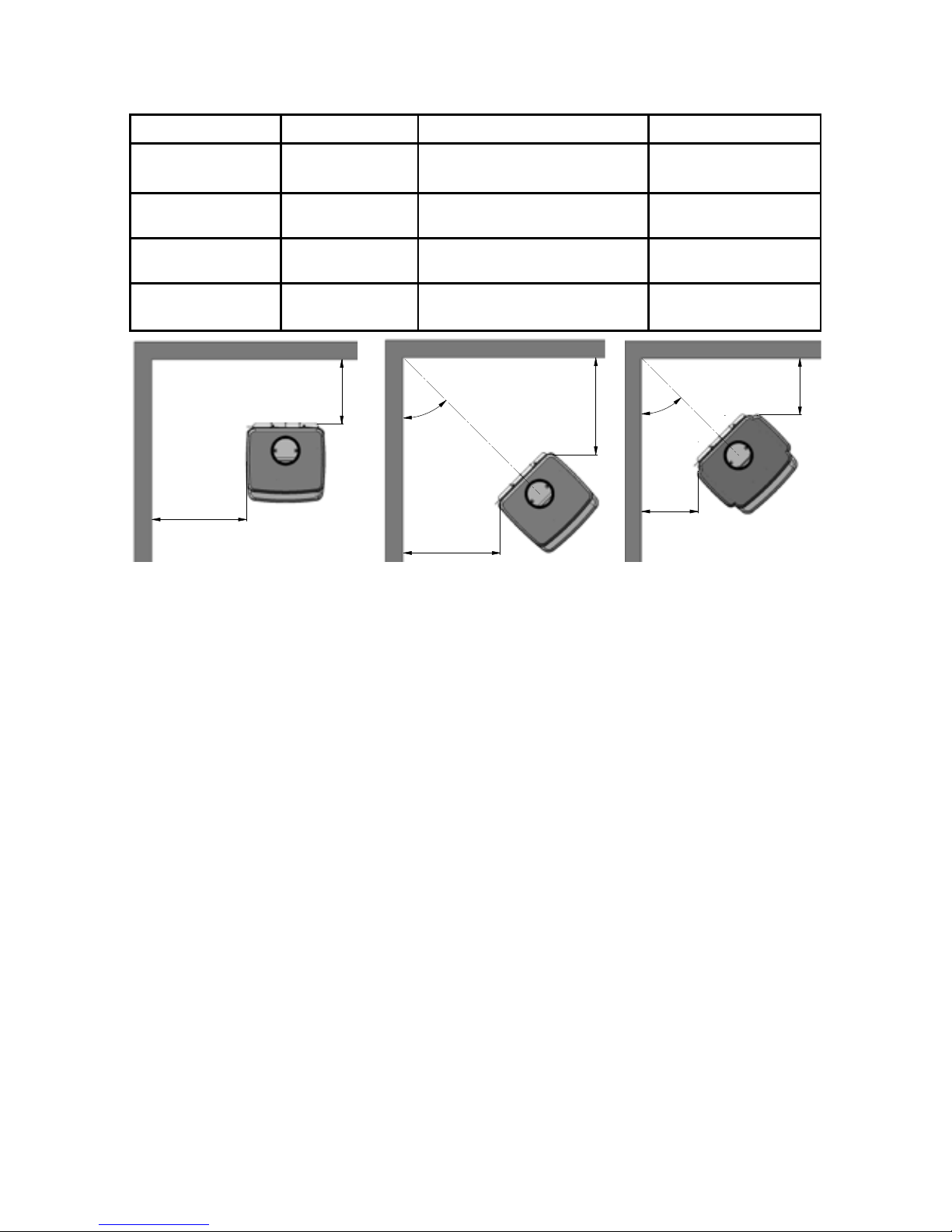

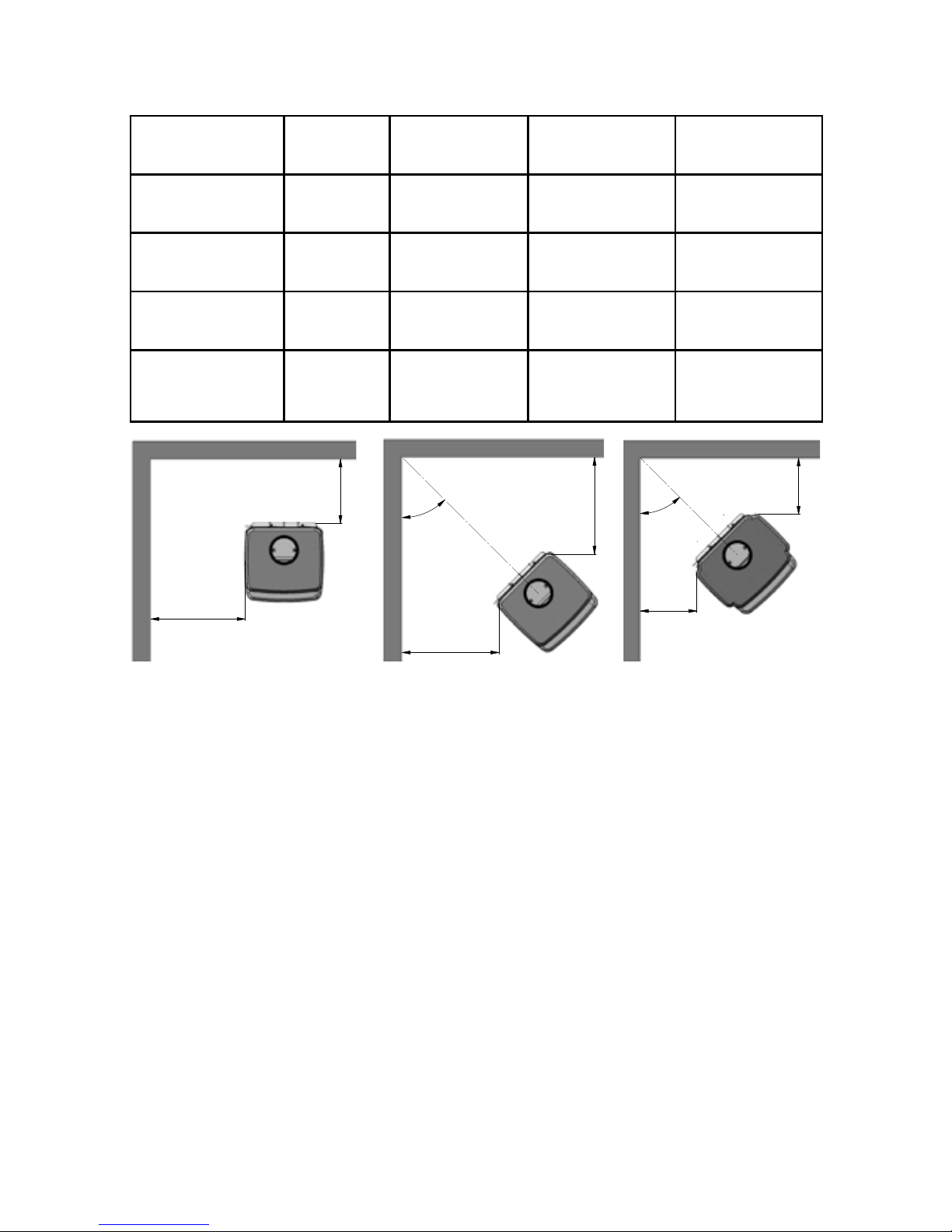

Min. afstand til brandbart materiale:
Ovn type Bag ovnen (A) Ved Ovnens sider (B) Møbleringsafstand
Morsø 3410/3450
uisoleret røgrør 400 mm 600 mm 800 mm
Morsø 3410/3450
isoleret røgrør 200 mm 600 mm 800 mm
Morsø 3440
uisoleret røgrør 350 mm 350 mm 800 mm
Morsø 3440
isoleret røgrør 200 mm 300 mm 800 mm
Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand
til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke-brændbart materiale.
På gulvet
Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes
med hensyn til størrelsen på et ikke brændbart underlag, der skal dække gulvet under ovnen.
Man bør naturligvis sikre sig, at underlaget kan bære ovnens og evt. stålskorstenens vægt.
Møbleringsafstand
Den anbefalede møbleringsafstand er 800 mm, men man bør dog vurdere, om møbler og andet vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er 800 mm.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed,
specielt i.f.m. børns kontakt med ovnen.
Ovnen er udstyret med et aftageligt håndtag i rustfri stål, hvilket sikrer, at man altid har et
koldt håndtag, når ovnen er i brug. Når håndtaget er fjernet, er ovnen samtidig mere børnesikker.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk at
en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i tvivl
bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller flere ildsteder tilsluttes samme skorsten.
3410/3450 hjørnemontering 3440 hjørnemontering
B
B
45°
B
A
45°
A
A
Page 7
7
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren
vurdere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lysningsarealet mindst være 175 cm2 ( 150 mm diameter ) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skorstenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget
træk og tillige en bedre fyringsøkonomi.
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækforholdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende,
når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen. Placeres
skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end husets tagryg
eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale bestemmelser med
hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet trækforhold 1.9.
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten skal
mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for adgang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).
1.6 Rørtilslutning

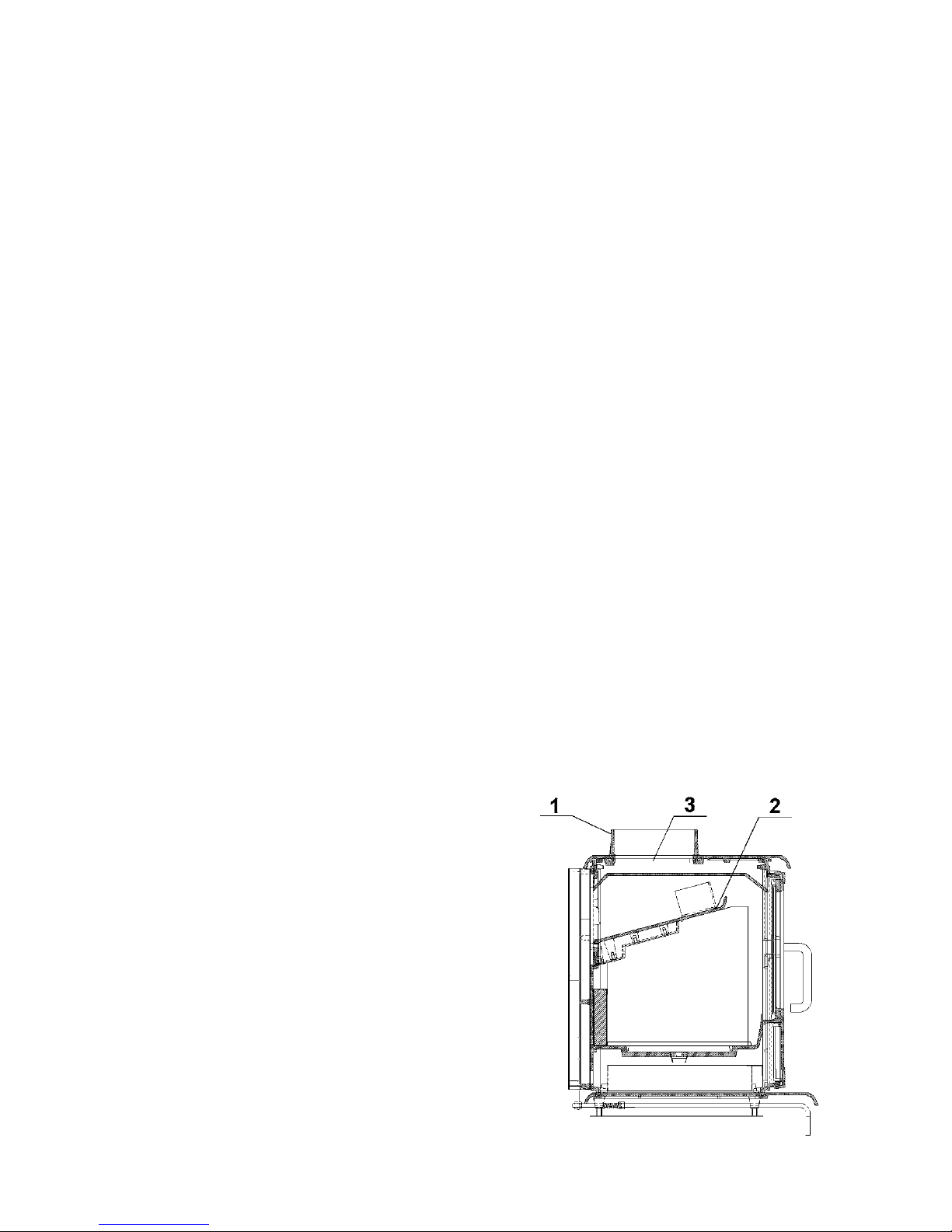

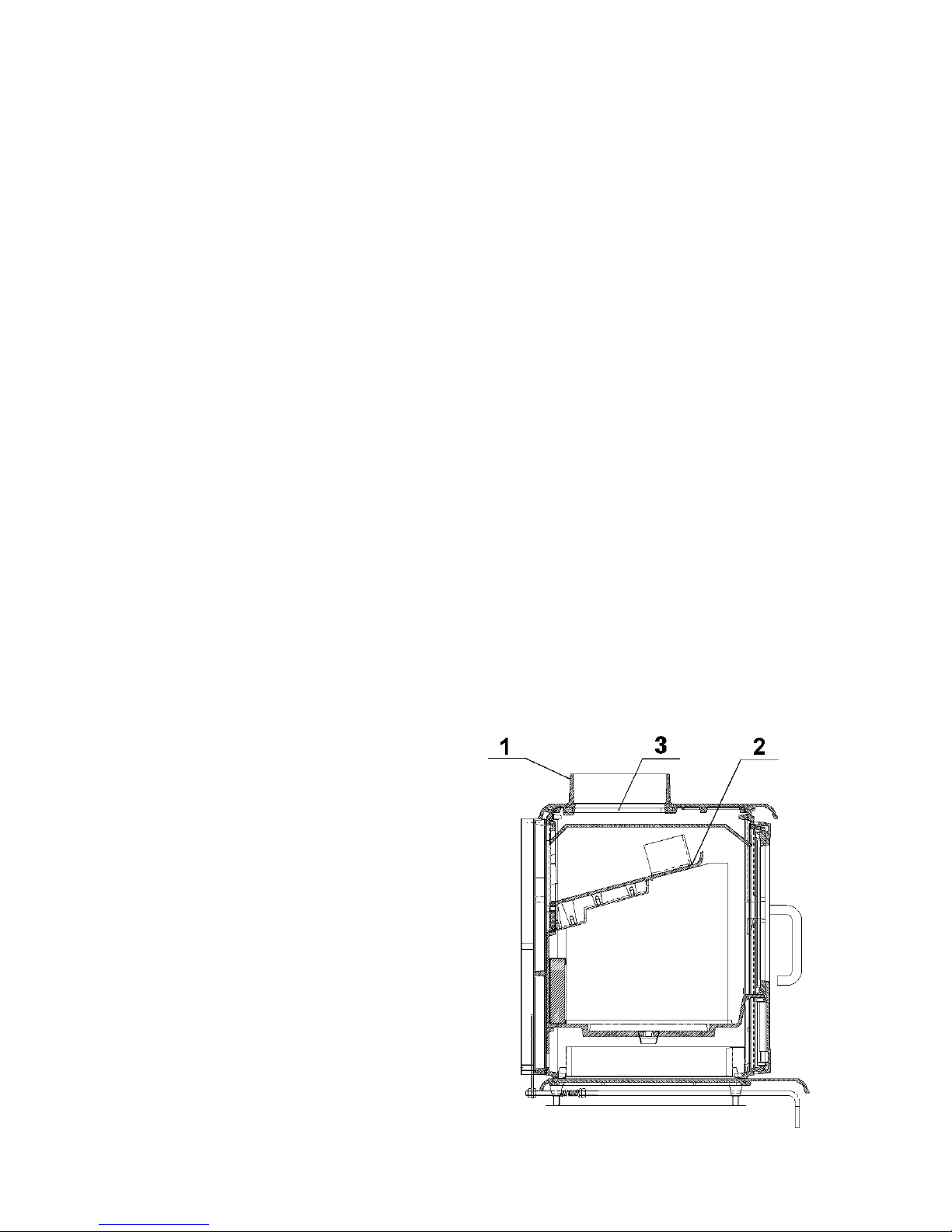

Ovnen er forberedt til montering af røgtud (1) og kuglespærre (3) ovenud, og et støbt dæksel
er monteret i den støbte bagplade bag konvektionsbagpladerne. Ønskes ovnen monteret med
røgafgang bagud, slås pladejernsbrikkerne på konvektionsbagpladerne ud med små kontante
slag med en hammer ud for de små “broer“,
der holder brikkerne på plads. Det støbte
dæksel fjernes fra bagpladen, ved at dreje
det mod uret, og monteres igen på toppladen ved at trykke det ned og dreje det med
uret. Dækslet kan fungere som rensedæksel
og lette adgangen til den årlige rensning af
ovnen. Røgtuden centreres i hullet på ovnens bagside og skrues fast med de vedlagte
skruer og pladelus. Ved montering af røgtud
bagud, skal kuglespærre ikke anvendes.
Bemærk: Renseklappen (2) skal altid under
fyring være monteret korrekt i røgledepladen, da temperaturen på toppladen ellers
kan blive for høj og forårsage varig skade.
Page 8
1.7 Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes
ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Samlingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt behøver man ikke tætne mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
1.8 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med tagbæring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor vægt på ovnens
topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tagstyr
eller lignende.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af
fugtigt brændsel, lukkes ventilerne helt, og brandvæsnet kontaktes.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Undgå flere bøjninger end nødvendigt og begræns røgrørslængden, da trækforholdene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring
er med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis
der er emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at anbringe en luftrist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skorstenstrækket blive for svagt, hvilket kan medføre at ovnen ikke vil brænde ordentligt,
og der kan komme røg ud af ovnen når fyrdøren åbnes.
Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke kan blokeres.
Page 9
1.9 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der
kræves, for denne ovntype, et skorstenstræk på mindst 12 Pa. for at afgive tilfredsstillende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes
under meget kraftig fyring.
Røggastemperaturen ved nominel ydelse er 272°C henført til 20°C.
Røggasmasseflowet er 6,7 gr./sek.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i skorstenen og den koldere udetemperatur. Skorstenens længde og isolering, vind og vejrforhold er også afgørende for, at man kan opnå det rette undertryk, så trækket skabes.
Nedsat træk fremkommer når:
- temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (afblusse) en
sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
Skorstenen ikke har den rette højde, så den er i læ af tagflade og høje træer. I disse
tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende fuger eller
utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når behovet
er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.
Page 10
10
2.0 Fyringsteknik/Brugen af Deres ovn
Deres ovn er konstrueret med lufttilførsel 3 steder. En primær lufttilførsel, hvor luften passerer gennem rysteristen. Denne betjenes med det venstre håndtag under askehylden. En forvarmet sekundær lufttilførsel, der med stor hastighed tilføres forbrændingen over glasset og
betjenes ved hjælp af det højre håndtag.
En tredje lufttilførsel tilføres lige over bålet, og sørger for at brænde de sidste gasser af, som
træet afgiver under opvarmningen. Denne kan reguleres med grebet bag på ovnen i venstre
side, men skal på EN godkendte ovne være placeret i nederste position.
Ovnens nominelle varmeydelse er 6,5 kW. Deres nye Morsø ovn er EN afprøvet og anbefalet til
fyring med træ. Ovnen er egnet til intermitterende brug.
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under opvarmning og antændelse af træet. Det er derfor vigtigt at disse gasser antændes hurtigt efter en påfyldning. Ligger træet kun og ulmer, specielt efter en ny påfyldning, giver det
en kraftig røgudvikling, som i værste fald kan forårsage en eksplosionsagtig antændelse af gasserne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og blivende
flammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den nødvendige
mængde ilt (luftmængde).
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er afhængig af skorstenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan der gå tid, inden De kender ovnens korrekte funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man ikke
fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med
fri adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis det skal tørre
hurtigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN afprøvningen testes alle ovne med træ der har et fugtindhold på (16 ± 4)%.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger dermed
både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsender giftig
røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes flydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves. Brændestykkerne
må ikke være længere, end de kan ligge plant over glødelaget med luft til begge ender. Maximal brændelængde i ovnen er 36 cm. Maximal brændemængde er 2,5 kg./time
(max 3 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige maling
kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle røg og
lugtgener under den første optænding, hvilket er ganske normalt. Sørg derfor for udluftning i denne periode.
Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyldes den
store temperaturforskel materialet udsættes for.
Page 11
11
2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn,
kan man med fordel lade døren stå på klem de første minutter og åbne den sekundære lufttilførsel på max. - højre håndtag. Rysteristen skal ved træfyring være i lukket tilstand, dvs.
at rystestangen er skubbet helt ind. Under dårlige trækforhold kan lidt primær luft gennem
risten lette optændingen; men bemærk at denne lufttilførsel kan være årsag til en midlertidig
tilsodning af såvel sten som glas. Anvendes primærluft skal rysteristen åbnes ved at trække
rystehåndtaget ud.
For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding afbrænde
ca. 1 kg tørt pindebrænde. Behold herefter altid ca. 1 cm aske i bunden af brændkammeret.

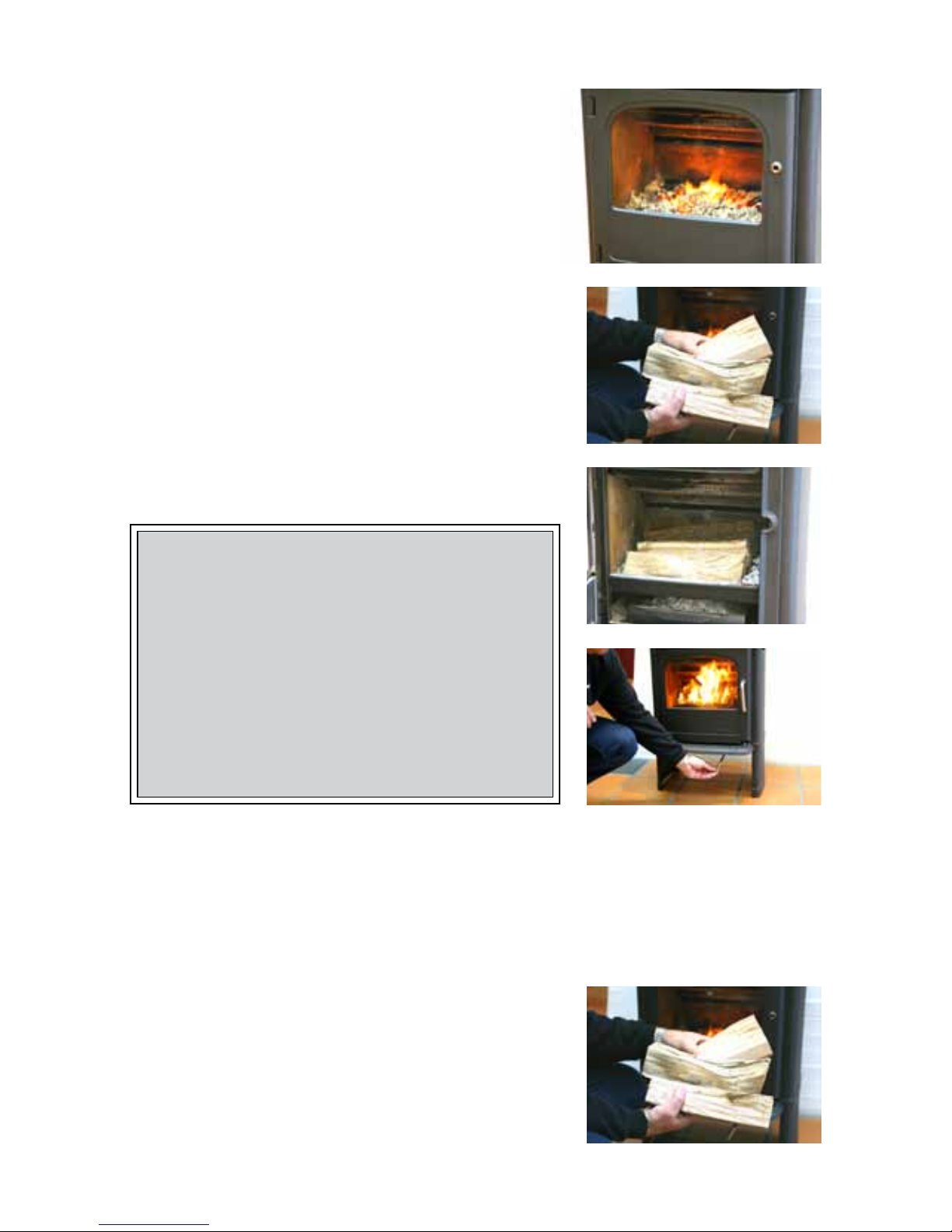

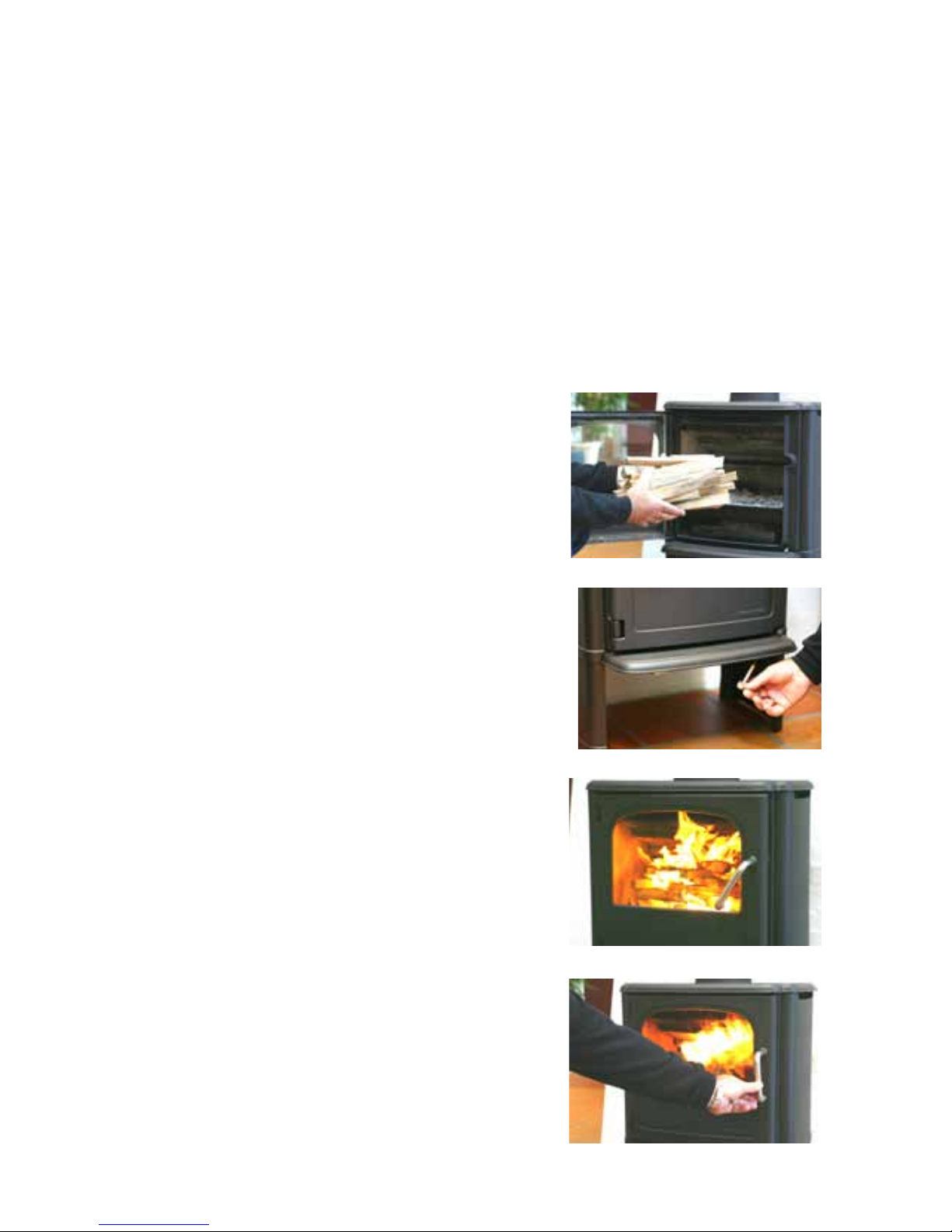

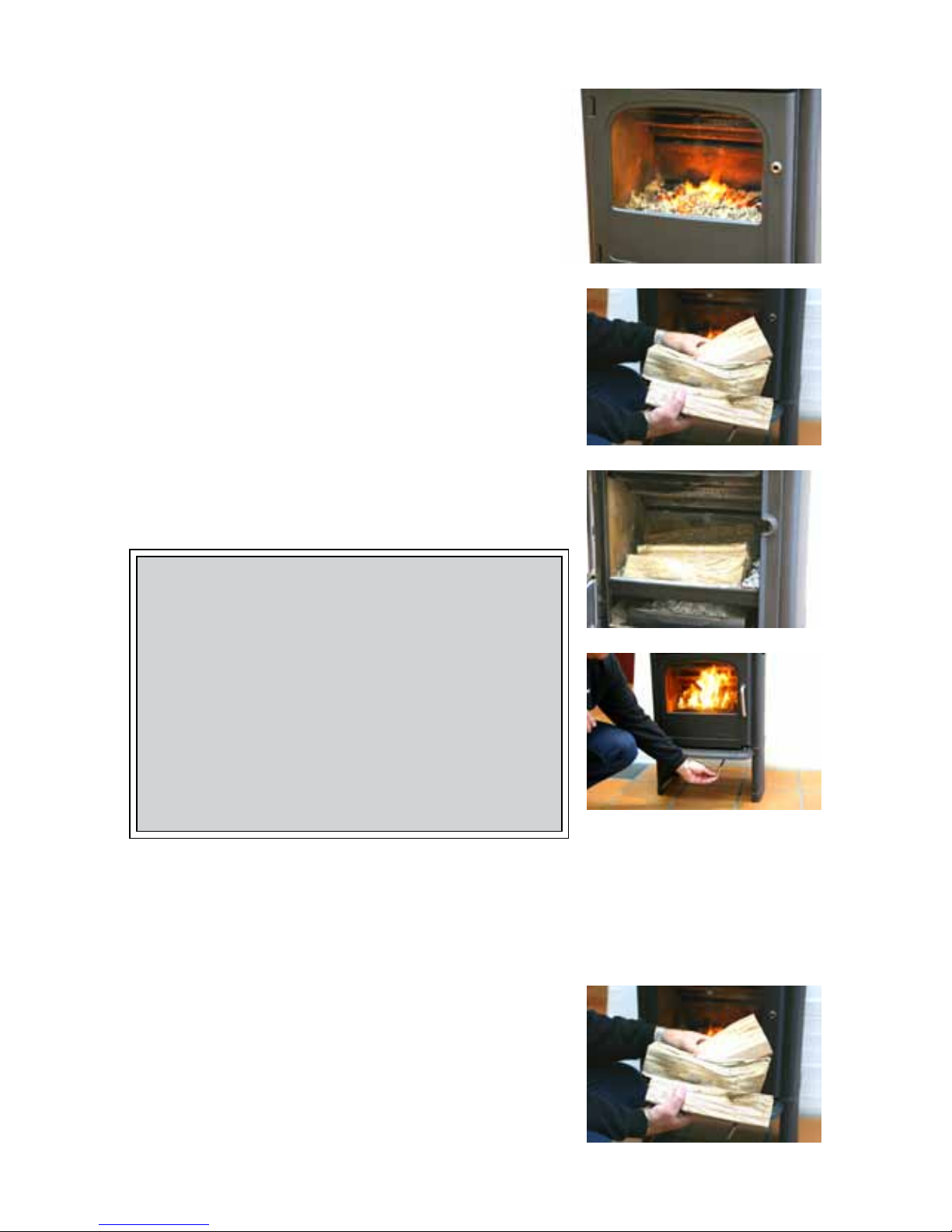

1. Glødelaget dannes hurtigt ved optænding med 2-4 optændingstabletter eller 7-10 sammenkrøllede avissider
under ca. 1-2 kg tørt pindebrænde.
2. Der åbnes helt for sekundærluften, der betjenes med
højre greb under askehylden.
3. Efter antænding af papiret/sprittabletterne lukkes
fyrdøren på klem, så der er godt med træk ved en åbning på ca. 5-10 cm.
4. Når man kan se (efter 5-10 min.), at skorstenen er så
varm, at der er træk igennem den, lukkes døren helt.
Hvis alle forudsætninger er opfyldt, vil der efter yderligere ca. 15-20 min. være dannet et pænt glødelag i
brandkammeret.
Page 12
12

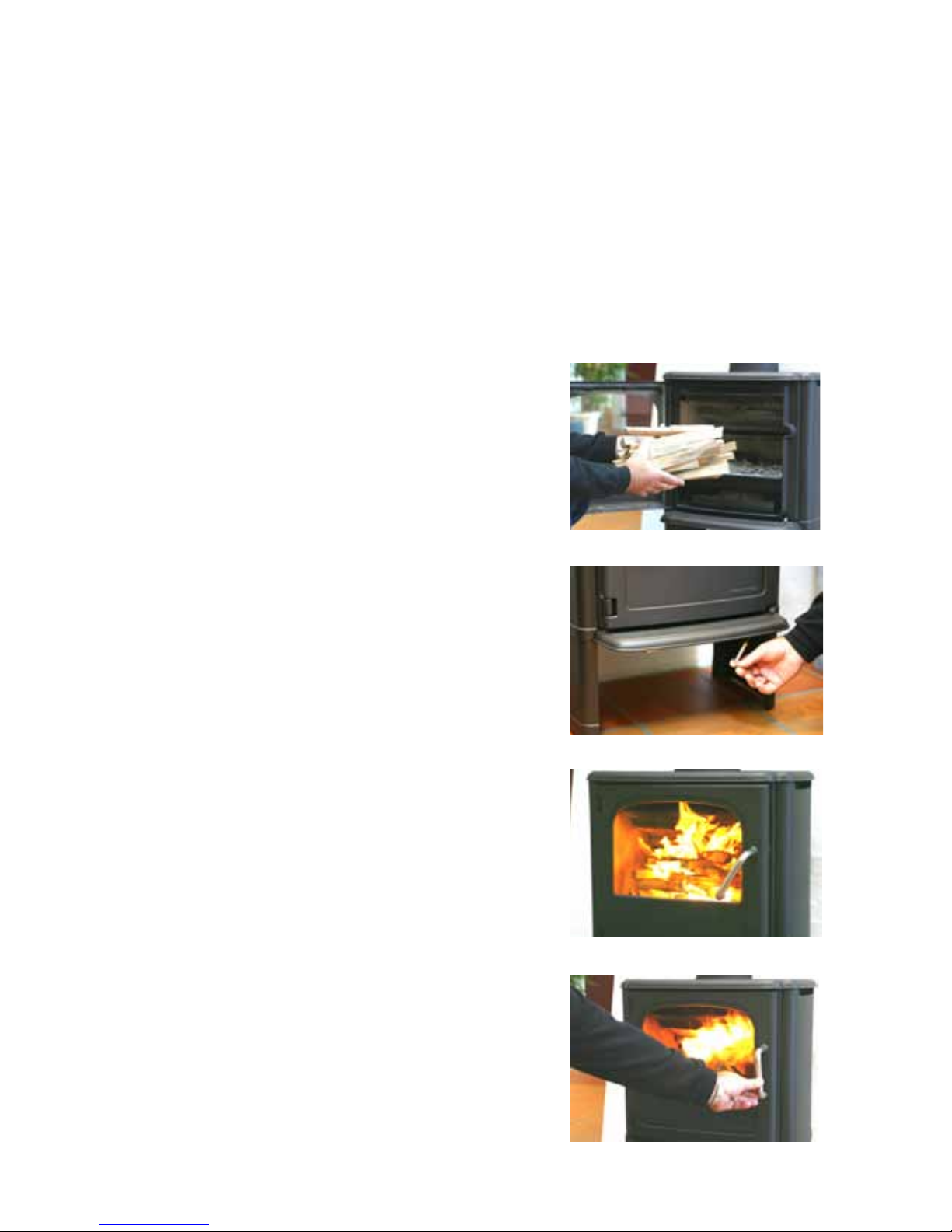

5. Normal påfyring bør ske, mens der endnu er gløder tilbage. Fordel gløderne i bunden, dog flest foran i ovnen.
6. Der lægges 2-3 stykker brænde à ca. 0,7 kg og ca. 30 cm
lange ind over gløderne i ét lag med en afstand på ca. 1 cm
mellem træstykkerne.
7. Når den sekundære lufttilførsel (højre håndtag under askehylden) er åbnet på max. og døren lukkes, vil den friske
træ mængde være antændt på et par minutter.
8. Herefter justeres den sekundære luftmængde ned til den
ønskede position, og den optimale forbrænding vil fortsætte til grundglød.
Man skal sikre sig, at der altid er luft (ilt) nok til at opre-
tholde klare og blivende flammer under og efter nedjustering af forbrændingsluften.
Under den nominelle afprøvning lå påfyldnings-intervallet
på 60-70 minutter.
9. En ny portion træ kan påfyres på samme måde som angivet i pkt. 5 & 6.
Vigtigt!
Det er vigtigt, at den friske træmængde hurtigt begynder at brænde. En hurtig antændelse af brændet
opnås ved at åbne forbrændingsluften på max. eller ved at lade døren stå på klem for at tilføre den
mængde luft, der skal til for at antænde træet.
Hvis brændet derimod kun ulmer, giver det en kraftig røgudvikling, som i værste fald kan forårsage en
eksplosionsagtig antændelse af røggasserne med risiko for såvel materielle skader som personskader.
Page 13
13
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 l. olie
Eg 7,0
Bøg 7,0
Ask 7,2
Ær 7,5
Birk 8,0
Elm 8,9
Rødgran 10,4
Ædelgran 10,9
Evt. natoverfyring frarådes på det kraftigste. Det sviner miljøet og giver en ringe
udnyttelse af brændet, da træets gasser med den lave temperatur ikke antændes.
Istedet sætter det sig som sod (uforbrændte gasser) i skorstenen og i ovnen. Under
ekstreme forhold såsom dårligt skorstenstræk, stor mængde træ eller vådt træ kan
en eksplosionsagtig antændelse i værste fald forekomme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbrændingen
dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen. Men husk
altid at sørge for at der er blivende flammer, så længe træet ikke er omdannet til
trækul. Ønsker De at fyre svagere gøres dette ved at påfylde mindre mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi medgå til
at fortrænge vandet fra brændet, uden at afgive varme til ovnen. Denne ufuldstændige forbrænding medfører sodaflejring i ovn, rør og skorsten.
Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til trykket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i
forbindelse med dårlige trækforhold.
Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis der så forinden er dannet
et godt glødelag oven på et tilstrækkeligt lag aske, kan ovnen holde sig varm meget længe
ikke mindst i kraft af støbejernets gode egenskaber.
Page 14
14
3.1. Udvendig vedligeholdelse
Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pænest,
hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud.
Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan
let opfriskes med en Morsø spraymaling, der kan købes hos Deres lokale forhandler.
Morsø ovnene er malet med Morsø original sort (tidligere kaldet Morsø koks) eller Morsø grå.
Malingen kan købes i spray eller dåse.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er der
under optændelsen sket soddannelse på glasset, vil soden brænde væk, når der fyres normalt
i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let fjernes med f.eks. Morsø
Glasrens. Glasset skal være koldt, når denne rengøring finder sted. Man skal undgå at fylde ovnen med så lange stykker brænde, at det presser på glasset, når lågen lukkes.
Udskiftning af glas
Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes keramisk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan stoppe.
Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp for miljøet.
OBS: Skal afleveres som keramisk glas på en genbrugsstation.
Indvendige støbejernsdele/og andre sliddele
Rysterist, røgledeplade, renseklap og andre dele, som er i direkte berøring med ild og glødende brændsel, er sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt
brug vil disse dele holde i mange år; men ved for kraftig fyring vil en gennembrænding selvfølgelig fremskyndes. De nævnte dele kan let udskiftes.
Hvis røgledepladen beskadiges og ikke skiftes i tide, vil toppladen herefter være udsat for
så høj temperatur, at den kan tage skade.
Bemærk, at en uautoriseret ændring af konstruktionen ikke må foretages, og at de dele, der
udskiftes skal være originale MORSØ dele.
3.0 Regelmæssig vedligeholdelse af ovnen
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.
- For meget luft gennem bundrist.
Årsager til for hurtig slitage af indvendige dele
- For kraftig fyring: For meget luft gennem bundrist.
Brug af for meget tørt træ (møbelaffaldstræ).
- For meget sod ovenpå røgledepladen (se. afsnit Rensning).
- For meget aske i skuffen (se afsnit Aske).
Page 15
15
Chamotte sten
Der kan efter nogen tids brug opstå revner i de varmeisolerende chamottesten. Dette er naturligt og har ingen betydning på stenenes funktion.
Pakninger
Med tiden vil pakningerne i lågen blive slidte og skal, for at undgå løbsk forbrænding, udskiftes efter behov. Brug det originale Morsø pakningssæt, der leveres med en nøje vejledning.
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) findes hos Deres Morsø forhandler.
3.3 Rensning af ovn
Specielt over røgledepladen vil der, som følge af trækket i skorstenen og efter en fejning,
komme et aske- og sodlag. Asken vil have en isolerende virkning, hvilket kan fremskynde gennembrænding af røgledepladen, da den ikke kan komme af med varmen. Under normal rensning kan den støbte røgledeplade tages ud af ovnen. I dag skal skorstensfejeren, udover fejning af skorsten og rensning af røgrør, sørge for tømning af sod i ovnen.
Antallet af årlige fejninger/rensning af ovn vurderes af skorstensfejeren efter samråd med
Dem.
Aske
Som tidligere beskrevet bør der være ca. 1 cm isolerende askelag i bunden af brandkammeret,
for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, rystes asken ned i askeskuffen.
Tøm skuffen før den er helt fyldt, så asken ikke isolerer omkring risten, da det vil fremskynde
en gennembrænding.
Asken må i de fleste tilfælde bortskaffes med dagrenovationen. Da der kan ligge gløder gemt i
askeskuffen i flere døgn, kan det være nødvendigt at opbevare asken i en beholder af ubrændbart materiale, inden asken hældes i affaldssækken.
Aske fra en brændeovn kan ikke gavne haven som gødning.
Vedligeholdelsesdele til 3410/3440
Beskrivelse Produktnr.
Rysterist 44182800
Bund/risteramme 34340600
Røgledeplade, komplet 54346161
Renseklap ved røgledeplade 34341400
Glas 79340000
Sidesten forrest 79341100
Sidesten bagerst 79341000
Bagsten 79341200
Stenholder 54340100
Page 16
16
Alle måledata i henhold til prøvestandarder EN 13 240 samt NS 3058-3059.
Prøvninger er foretaget hos akkrediteret prøvningsinstitut.
4.0 Tekniske Data
Ovn model Morsø 3400
CO emission (ved 13 % O2) (%) 0.23
OGC (tjære o.l.) emission (mg/m³) 209
Partikel emission, vægtet gennemsnit (g/kg) 3,4
Partikel emission, maks. i enkel prøvning (g/kg) 6,9
Virkningsgrad (%) 74
Nominel drifteffekt (kW) 6
Røgtræk, minimum (Pa.) 12
Forbrændingsluftforbrug (maks.indstilling) (m³/h) 15
Brændsel Træ
Page 17
17
Instructions for Installation and Use
3410 & 3440
EN 13240
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [email protected] · Sito internet: www.morsoe.com
Page 18
18
CONTENTS
1.0 Installing your Morsø stove Page
1.1 Unpacking the stove 19
1.2 Installing the stove 19
1.3 Chimneysweep 19
1.4 Stove placement/clearance requirements 19
1.5 The chimney 21
1.6 Pipe connections 21
1.7 Connecting to a masonry chimney 22
1.8 Connecting to a steel chimney 22
1.9 Draft conditions 23
2.0 Firing the stove 24
2.1 Lighting instructions and fuelling intervals 25
3.0 Routine stove maintenance 28
3.1 External maintenance 28
3.2 Internal maintenance 28
3.3 Cleaning the stove 29
4.0 Alternative fuel types 30
Enjoy your new Morsø stove!
Morsø, the largest stove manufacturer in Denmark, has
been making cast-iron stoves of the highest quality since
1853. By carefully following the instructions below, we
are certain that you will enjoy many years of comfortable
warmth from your new Morsø stove.
Additional accessories
Morsø also offers a comprehensive line of floor plates and accessory products that can facilitate the safe and efficient operation and maintenance of your Morsø stove.
Cast iron
Cast iron is a live material. There are no two ovens that are identical. This is partly due to the
tolerances of the casting process, partly because the ovens are a work of craftsmanship.
Minor unevennesses may also occur in the cast iron surface.
Page 19
19
1.1 Unpacking the stove
3410: After removing the outer packaging, flatten it and lay onto the floor close to the stove;
this can then act as protective work surface during the assembly process.
Next, remove the legs and bolts from inside the stove. Gently lay the stove onto its back and
unscrew it from the wooden pallet. Using the bolts supplied, now screw the legs into position
on the underside of the base. The stove should now be lifted and moved into the upright position, avoiding excess load on the back legs.
3440: Remove the stove from the pallet and place it carefully into the right position.
The stoves are heavy and therefore it is strongly recommended that when lifting, it is undertaken by two people. Morsø 3410 weighs 100 kg, Morsø 3440 weighs 116 kg,
The stove is intended for intermittent use.
1.2 Installing the stove
The stove and chimney installations MUST comply to all current National and Local Building Regulations; your approved Morsø dealer or your local building control officer can advise
regarding this. Ultimately, it is you and your installer who is responsible that the installation
complies.
1.3 Chimney sweep
It may also be wise to consult your local chimney sweep before installing the stove. After your
stove has been installed, it is advisable to have the chimney checked and swept at least once a
year. In any case, if your chimney has not been used for some time, it should be inspected for
cracking, bird nests, etc. before it is put back into use.
1.4 Stove placement/clearance requirements
Minimum Clearance requirements apply if the stove is placed near to combustible materials.
Permitted clearances to combustible materials are also indicated on the data plate on the rear
of the stove.
In situations where the stove is to be fitted into a brick or non-combustible recess, we recommend that the stove is installed with at least 10 - 15 cm clearance to the wall, this will allow
heat to circulate around the stove; also the maintenance of the outside stove is easier. When
applied to masonry, a layer of wallpaper is normally classified as a non-combustible surface.
Howerver, thery may be a degree of discolouration particularly where blow vinyl papers are
used.
1.0 Installing your Morsø stove
Page 20
20
Stove type Behind the
stove (A)
To the sides
of the stove (B)
Above the stove Clearances to
furniture
Morsø 3410/3450
uninsulated flue
400 mm 600 mm 600 mm 800 mm
Morø3410/3450
insulated flue
200 mm 600 mm 600 mm 800 mm
Morsø 3440
uninsulated flue
350 mm 350 600 mm 800 mm
Morsø 3440
insulated flue
200 mm 300 mm 600 mm 800 mm
Minimum clearances to combustible surfaces:
On the floor
National and Local Building Regulations must again be observed when considering the type,
thickness and area of the hearth to be used in the installation. The hearth temperature under
safety test was less than 65°C.
One should of course always make certain that the underlying floor surface can bear the
weight of the stove.
Clearances to Furniture
The clearance requirement from the stove to any furniture should be no less than 800 mm. It is
always necessary to assess whether or not any furniture or other objects situated close-by can
be affected by heat, i.e. dried out.
The distance to any combustible material in front of the stove is minimum 800 mm.
The surface of a wood burning stove gets extremely hot when used and therefore special attention to safety is paramount, especially where children or the infirm are present.
3410/3450 corner installation 3440 corner installation
B
B
45°
B
A
45°
A
A
Page 21
21
1.5 The chimney
Only if National or Local Regulations permit are you permitted to connect a stove into a chimney that is shared by another appliance. YOU MUST be aware of any applicable Regulations in
this respect.
The wood-burning stove must never be connected to a chimney to which a gas-burning stove
or appliance is connected.
An efficient modern stove places heavy demands on the chimney, and you should have the
chimney regularly swept and inspected by your approved chimney sweep. The cross-sectional area of the chimney (at its narrowest point) must comply with National and Local Building
Regulations. Generally, the area needed for a Morsø wood-burning stove installation should
measure at least 175 cm2 (150 mm diameter).
An over-sized chimney is generally hard to keep warm and results in poor draft. In cases
where there is an oversized masonry chimney, it is recommended that the chimney be lined
using an appropriate chimney lining system with the correct internal diameter.
With respect to the chimney termination, all chimneys should terminate in accordance with
National and Local Building Regulations. Note that National and Local Regulations also apply
with regard to the placement of chimneys and flues in connection with thatched roofs. See the
section on Draft Conditions, 1.9.
The chimney or flue system must be equipped with access doors for inspection and cleaning.
The size of the cleaning door in the chimney must at least equal to that of the cross-sectional
area of the chimney. In the event that a chimney fire occurs resulting from faulty operation or
prolonged use of damp wood fuel, close the air vents completely and contact your local fire
department immediately.
1.6 Fluepipe connections
The stove comes standard with a smoke outlet (1) and a ball lock (3) at the top, and a castiron cover mounted on the cast-iron back panel behind the convection back panels. If you want
to install the stove with the smoke outlet at the back,
knock the iron plates on the convection back panels
out of the small “bridges” which hold the plates
in place, using light, steady hammer taps. Unbolt
the cast-iron cover from the back panel by turning
it anti-clockwise, and install it in the top plate by
pushing it down and turning it clockwise. The cover can work as a clean-out cover, making access
easier for the annual cleaning of the stove. Centre
the smoke outlet in the hole at the back of the stove and bolt it securely in place with the bolts and
clamps provided. The ball lock is not used, if the
stove is fitted with the outlet at the back.
Please note: During firing, the cleaning valve (2)
must always be installed correctly in the baffle as
the top cover may otherwise overheat and sustain
permanent damage.
Page 22
1.7 Connecting the stove to a masonry chimney
A wall sleeve should be bricked securely into the wall of the chimney at the appropriate height
and the stovepipe inserted centrally. The pipe must not extend into the actual chimney opening, but rather must reach only to the inside of the chimney aperture. The gap between the
stovepipe and sleeve must be sealed using glass fibre packing rope.
Only use stovepipe components that comply to National and Local Building Regulations.
1.8 Connecting to a stainless steel insulated chimney system
If your installation involves taking the chimney straight up and through the ceiling, you must
comply with National, Local Building Regulations or flue manufacturers instructions concerning clearances to combustible materials such as walls, floor joists and ceilings. The joint between the stove flue collar and the stovepipe must also be sealed using the glass fibre rope
provided. It is important that the insulated flue system is properly supported both at ceiling
level and at roof level.
THE STOVE MUST NOT BEAR THE WEIGHT OF THE CHIMNEY SYSTEM (See chimney manufacturer’s instructions). Excessive weight on the stove will inhibit expansion and could lead to
damage of the stove top. Damage caused to the stove in this way would not be covered by the
manufacturers guarantee.
In the event that a chimney fire occurs resulting from faulty operation or prolonged use of
damp wood fuel, close the air vents completely and contact your local fire department immediately.
Be aware of the following:
Cleaning procedure: Discuss this with chimney sweep or qualified installer prior to or
during the stove installation.
Chimney draft: If the chimney draft is naturally poor it is better to install the flue from
the top of the stove so as to minimise any internal resistance of the flue gases.
Avoid having any more than 2 bends in the flue system and limit the length of the offset between bends.
Fresh air supply
A wood-burning stove requires air for combustion and therefore you may need to install additional ventilation to the room, especially so in well insulated houses. If the air
supply is inadequate the chimney draft may be too weak, with the possible result that
the stove will not burn properly; smoke spillage may also occur during the refuelling
process.
On a positive note, a properly installed wood-burner will give even the most efficient
houses a pleasant and natural ventilation.
Page 23
1.9 Draft conditions
If smoke spillage occurs when the fire door is opened, it is probably due to poor chimney draft.
This type of stove requires at least 12 pa of chimney draft to achieve satisfactory combustion
and smoke spillage prevention. However, in cases where the stove door is opened too vigorously you could expect that slight smoke spillage may occur. The flue gas temperature at the
rated output is 272˚ C relative to 20˚ C. The flue gas flow is 6.7 gr/sec.
Røggasmasseflowet er 6,7 gr/sek.
If you have some doubts you can ask you local sweeper to measure the draught of the chimney.
Draft conditions
The chimney’s draft is the resulting effect within the flue caused by the difference in
temperature within the flue and the cooler temperature outside. Other factors that can
influence the level of draft include the length of the flue, insulation of the chimney, adverse weather conditions or tall buildings or trees nearby the flue terminal.
Poor draft occurs when:
• Theatmospherictemperaturedifferenceistoolow,e.g.apoorlyinsulatedchimney.
If the chimney is excessively cool, it may help to ‘prime’ the flue before the fire is lit.
Just place a screwed-up sheet of newspaper in the flue-ways of the stove and ignite.
• Theoutsidetemperatureistoohigh,e.g.duringthesummermonths.
• Thereisnoairmovement(wind)outside.
• Thechimneyisnottallenough,withtheresultthattheterminalsitsintheleeofthe
roof surface or in the vicinity of tall trees or neighbouring buildings. These conditions
are also associated with downdraft where the flue gases are pushed back down the
chimney.
• Fluedraftisdilutedbyresidualairenteringthechimney,e.g.duetoinadequateue-
pipe joints or leaks at the cleaning door or flue collar.
• Unsealed,unusedreplacesareconnectedtothechimney.
• Theueisblocked,e.g.bysoot,duetoinadequatecleaning,loosedebrisorevena
birds nest.
•Thehouseistootightlysealed(seesectiononFreshairsupply).
A good draft is achieved when:
• Thetemperaturedifferencebetweenthechimneyandoutsideishigh.Thisalsoapplies during firing, when the need is greatest.
• Theweatherisclearandthereisagoodwind.
• Thechimneyisoftheproperheight,i.e.minimum4metersoverthestoveandtheter-
mination adequately clear of the roof line.
Page 24
24
2.0 Firing the stove/Using your stove
The heat output of your stove is regulated by means of the 3 air inlets. The primary air supply,
i.e. the air which passes through the shaking grate, is controlled by left handle under the ash lip,
while the secondary air supply, i.e. the air supplied to the fire across the glass window, is controlled by the right handle.
A third flow of air is supplied right over the fire and takes care of burning the gasses that are
freed last from the wood when it is heated. This flow may be regulated with the handle behind
the stove in the left side; however, on EN approved stoves, it must be set in the lowest position.
The stove’s rated heat output is 6,5 kW. The efficiency is 74%. Your new Morsø stove is EN-tested
and recommended to be fired with wood. The stove is intended for intermittent use. The stove is
equipped with a removable handle; for safety reasons it should be removed during use, especially where children are nearby.
N.B!
Wood is a material that contains a great deal of gas (approximately 75 %). The gases are
released when the wood is lit and heated up. For this reason, it is important that the gases
are ignited quickly after stoking. If the wood just lies smouldering, especially after re-stoking, a lot of smoke is created, which, in the worst case, may cause an explosive ignition of
the gasses, resulting in damage to the stove. In order to ignite the gases that are released
from the wood, and to keep clear, lasting flames during the combustion process, it is important to let in the required quantity of oxygen (air supply) at all times.
The setting of the air supply, the method of ignition and the lighting intervals depend on
the draught in the chimney, the wind and weather, the amount of heat required, the fuel,
etc. This means that it may take some time before you get to know the correct functioning
of the stove under any given circumstances.
Although you can fire your Morsø stove with almost all kinds of wood, you should not fire
with wet wood, or unseasoned wood. Wood ought to be stored under a roof for at least 1
year, and preferably 2 years, with free access to wind. Wood should be chopped as soon
as possible after felling if it is to dry quickly. The wood can be used once the moisture content is less than 20%. During the EN test, all stoves are tested with wood with a moisture
content of (16 ± 4)%.
Never use driftwood, as it usually has a high salt content, which damages both the stove
and the chimney. Impregnated and painted wood and chipboard emit poisonous smoke
and fumes, so they should not be used as fuel either.
Please note that liquid fuel may not be used in the stove.
Pieces of wood with a diameter greater than 10 cm should always be chopped.
The pieces of wood should be short enough to be able to lie flat over the layer of embers,
with air at both ends. The maximum length of fuel in the stove is 36 cm. The maximum quantity of fuel is 2.5 kg/hour (max. 3 pieces of wood each time you re-stoke).
The first few times you light the stove, the fire should be moderate, so that the heat-resistant paint can harden before firing more vigorously. During the hardening phase, the
paint may develop obnoxious smoke and smell the first time it is lit, which is very normal.
Make sure that the room is well ventilated during this period.
When heating up or cooling down, the material is exposed to major temperature differences that may cause the stove to give off creaking sounds.
Page 25
25
1. A layer of embers will form rapidly if the stove is lit
with 2 - 4 fire lighters or 7 - 10 rolled up sheets of
newspaper, underneath roughly 1-2 kg of dry kindling.
2. Fully open the secondary air supply that is controlled by the right handle beneath the ash lip.
3. After the paper/fire lighters have caught fire, leave
the fire door ajar about 2-3 cm, so that the chimney
draws well.
4. After 5-10 minutes the chimney draft should be established, at this point close the fire door. If all the
necessary conditions are met, a nice layer of embers will start to accumulate after another 15 - 20
minutes.
2.1 Lighting and refuelling intervals
Kindling (dry sticks) requires a large volume of air for quick combustion. When lighting the
stove from cold it will help to keep the main door ajar (2-3cm) for the first few minutes and the
air supply should be fully open during lighting (right handle). When only burning wood it is recommended that a 1 cm deep ash bed be established and maintained on the grate of the stove.
When firing with wood, the riddling grate must be closed, i.e. the riddling lever must be
pushed all the way in. When draught is poor, letting in a little primary air through the grate
may facilitate firing; however, it should be noted that this supply of air may cause temporary
sooting of both stones and glass. If primary air is used, the riddling grate must be opened by
pulling out the riddling lever.
Page 26
26
5. Refuelling of your stove should be done while
there are still glowing embers in the bed. Spread the em-
bers across the bottom, but concentrated mostly towards
the front of the stove.
6. Place three pieces of fuel weighing roughly 0.7 kg and
measuring about 30 cm in length across the embers in
one layer, with spacing of roughly 1 cm between the pieces of wood.
7. When the secondary air supply is opened all the way and
the door is closed, the new fuel will ignite in a few minutes.
8. Once the new fuel has taken, adjust the secondary air
amount to the desired setting; optimal combustion will
continue until glowing charcoals are produced.
Make sure that there is always enough air (oxygen) to
maintain clear, lasting flames when, and after, reducing
the amount of combustion air.
Under normal chimney draft conditions, expect to refuel
your stove every 70 - 80 minutes.
9. A new charge of wood can be added by repeating steps 5
& 6.
Important!
It is important that the fresh quantity of wood
starts to burn quickly. To ensure the fuel lights
quickly, open the combustion air to max. or leave
the door ajar to allow in the amount of air needed
to light the wood.
If, however, the wood only smoulders, there will
be a strong build-up of smoke, which at worst can
cause an explosive ignition of the flue gases with
the risk of material damage and personal injury.
Page 27
27
Comparison between wood-burning and oil-burning
Type of wood (moisture content 20%) No. of cubic metres per 1000 litre of oil
Oak 7.0
Beech 7.0
Ash 7.2
Sycamore 7.5
Birch 8.0
Elm 8.9
Common spruce 10.4
Silver fir 10.9
The stove door should normally be opened gently the first 2 - 3 centimetres, then you should
wait until the pressure has equalised before opening the door all the way. This technique will
prevent smoke from getting out, particularly when there is a poor draught.
The stove door should never be opened when the stove is being fired vigorously.
Once the wood has burned out, it becomes glowing charcoal. If a good layer of embers has
already formed on top of a sufficient layer of ash, the stove can keep warm for a very long time,
not least due to the favourable qualities of the cast iron.
We would strongly recommend that you do not leave your stove alit at night. It
harms the environment, and constitutes very poor use of the wood, as the gases
in the wood do not ignite at the low temperature, but settle as soot (unburned
gases) in the chimney and stove. Extreme conditions, such as poor draught in the
chimney, large quantities of wood or wet wood, may, in the worst-case scenario,
cause an explosive ignition.
When firing in the summer period, when there is minimal need for heat, the
combustion will be poor. The stove provides too much heat, so the combustion
should be reduced. But always remember to make sure that there are lasting
flames until the wood becomes charcoal. If you want a weaker fire, stoke up
using less wood.
If you fire the stove using wet wood, a lot of the fuel’s thermal energy will be
spent forcing the water out of the wood, without releasing any heat to the stove.
This incomplete combustion results in a layer of soot being left in the stove, pipe
and chimney.
Page 28
28
3.0 Routine stove maintenance
3.1 External maintenance
The surface of the stove is painted with heat-resistant Senotherm paint. If the stove is used too
vigorously, the painted surface may take-on a greyish tinge. It is easily maintained by simply
vacuuming the surface with a soft brush attachment and applying two light layers of paint.
Morsø stoves are painted using a Morsø Original Black (previously called Morsø dark grey) or
Morsø grey. The paint can be bought in a spray or a can.
3.2 Internal maintenance
Glass
If the stove is used and installed onto a flue with the correct draft, very little or no deposits
should appear on the Glass. It is usual for soot deposits to appear during long slumbering fires
however, once the fire has been re-established to a burn brightly, these deposits should burn
off.
If the glass window becomes thoroughly covered in soot due to faulty operation or poor draft,
the soot can be easily removed using, e.g. Morsø Glass Cleaner, but please ensure that the
glass is cold before cleaning. Avoid fuelling the stove with wood that is so long that it presses
against the glass when the door is closed.
Ceramic glass replacement
Ceramic glass cannot be recycled because it has a higher melting point that ordinary glass. If
ceramic glass is mixed with ordinary glass, the raw material is spoiled, and the reclaiming process may be halted. Take care that the ovenproof glass does not end up among ordinary recycled
waste. That will be a great benefit to the environment.
Note: Should be handed in to a recycling station as ceramic glass.
Internal cast-iron parts and/or wear components
The shaking grate, baffle plate and other internal components that are in direct contact with
the fire are all constituted as ‘wear’ components or consumables, as, they are exposed to the
most wear. When used properly, these parts will last for many years, but overly vigorous use
will naturally shorten the lifespan. The aforementioned parts are all easily replaceable. If the
baffle plate is damaged or warped and is not replaced in time, the top plate could become subject to excessively high temperatures, which may lead to damage here also.
Note: that no unauthorised alterations to the stove design should be undertaken, and always
ensure that any replacement parts purchased are Morsø original parts.
Reasons for sooted glass window:
• fuelistoowet(green)
• piecesoffuel/uncutwoodaretoothick
• operatingtemperatureofthestoveistoolow
• toomuchaircomingthroughbottomgrate
• POORCHIMNEYDRAFT
Page 29
29
Gaskets
The rope gaskets in the door will need regular inspection in order to ensure and maintain full
control of your stove’s burning rate; over time the rope gaskets will harden and will become
less airtight, at this point you will need to remove and replace with new. Use only the genuine
Morsø gasket kit, which comes with detailed replacement instructions.
NOTE:
Normal wear components (inner parts) are not covered by Morsø’s 10-year guarantee.
Maintenance products (Spare Parts, Glass Cleaner, Paint, Gasket Kit, etc) are all available
from your authorised Morsø dealer.
3.3 Cleaning the stove
During normal use and sweeping of your stove and chimney, a layer of ash, soot or debris can
form, particularly on the top of the baffle plate or inner fireback. Any deposits allowed to buildup over time will have an insulating effect on these parts, thus restricting expansion; this will
ultimately result in a shorter lifespan. The cast access door in the baffle plate can easily be
removed from the stove and should be regularly checked for debris and cleaned. You must ensure that your chimney sweep removes all soot and debris from the stove after the sweeping
process.
Your chimney should be swept at least once a year; however a regular inspection of your stovepipe and chimney will determine whether a more frequent approach should be adopted.
Ash
In order to achieve the highest combustion temperature possible when burning solely wood,
it is important that a 1cm deep bed of ash is established on top of the grate area. Excess ash
should be removed by simply agitating the grate by moving the riddling rod on the outside of
the stove; surplus ash will fall into the ash pan below the grate where it can be easily and
safely removed.
Be sure to empty the ash pan before it gets completely full; if the ash level reaches the underside of the grate, air flow through the grate will be restricted and will lead to over-heating and
premature wear of the grate parts.
When emptying the ash pan always dump the waste ash into a metal container (dustbin) where
it can fully cool before being taken away by your refuse collector. Ash from a wood-burning
stove does not benefit your garden as fertiliser.
Reasons for premature wear of internal parts
• Stovebeingused/redtoovigorously
• Toolittleairpassingthroughthebottomgrate
• Useofexcessivelydrywood(woodfromoldfurniture)
• Excessivedebriscollectiononbafeplateorinnerreback
(see section on cleaning)
• Ashleveltoohighintheashpan(seesectiononash)
Page 30
30
Maintenance parts
Description Product Code
Riddling grate 44162500
Intermediate Grate Frame 34341300
Inner Grate Frame 44132100
Baffle plate, complete 54346161
Access door (at baffle) 34341400
Door Glass 79340000
Side brick - front 79341100
Side brick - rear 79341000
Back brick 79341200
Brick securing bar 54340100
Front grate 34342000
Page 31
31
Page 32
Morsø Jernstøberi A/S - 16.11.2012 - 72340600
www.morsoe.com
Loading...
