Page 1
™
Operating Instructions
Manual de
instrucciones
Mode d’emploi
Bedienungsanleitung
Page 2
2
Morpheus CAPO
Thank you for purchasing the
MORPHEUS CAPO™ Pedal, the first effects pedal
that provides simultaneous electronic up tuning
of all your instruments’ strings. This allows you to
play not only single notes, but full chords in up
tune mode.
The CAPO Pedal’s patent-pending technologies deliver a whole new level of versatility by
allowing you to instantly up tune your instrument
up to 3 and a half steps in ½ step increments, plus
a full octave up pitch for exciting new sounds for
virtually any style of playing. A guitarist playing
an E chord in standard tuning can use the pedal
to up tune his guitar so the chord is changed to
an F, F#, G, G#, A, Bb or B. The CAPO pedal even
includes an Octaver/12-String Effect which combines the Octave Up Pitch with the unaffected
guitar signal for even more effects options.
Unlike mechanical capos that prevent you
from using the frets below the capo and can
cause your tuning to go slightly sharp, the
MORPHEUS CAPO Pedal lets you electronically
capo your guitar to maintain perfect pitch, while
still having the freedom of utilizing your entire
fretboard. Guitarists can now achieve up pitch
sounds while maintaining their fretting position
at the nut end of their guitar for better sustain
and more fretting options. They can also utilize
the extreme up pitch effects for ultra-high notes
beyond the range of normal guitars. This goes for
other instruments such as acoustic guitars and
acoustic or electric violins.

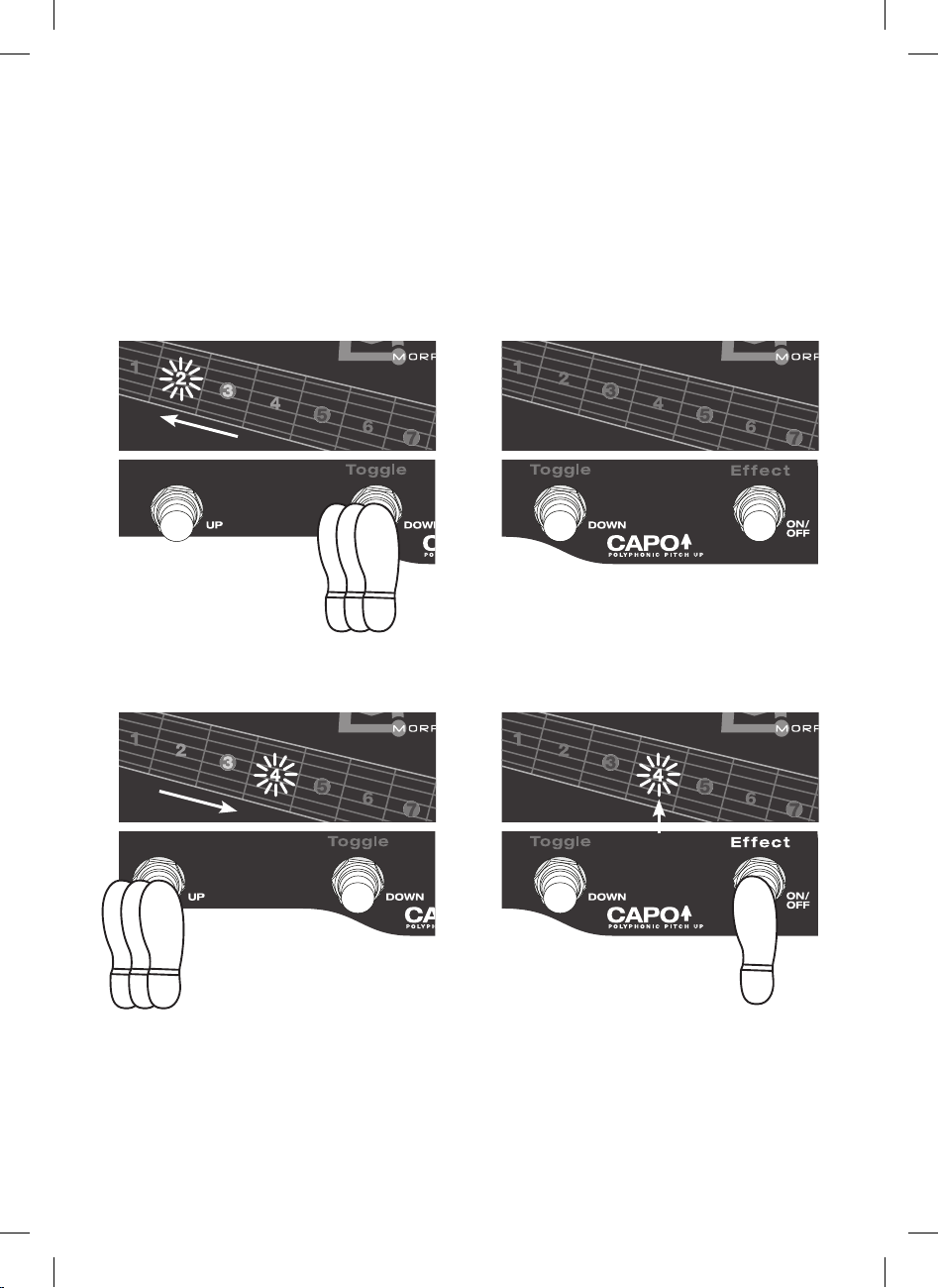

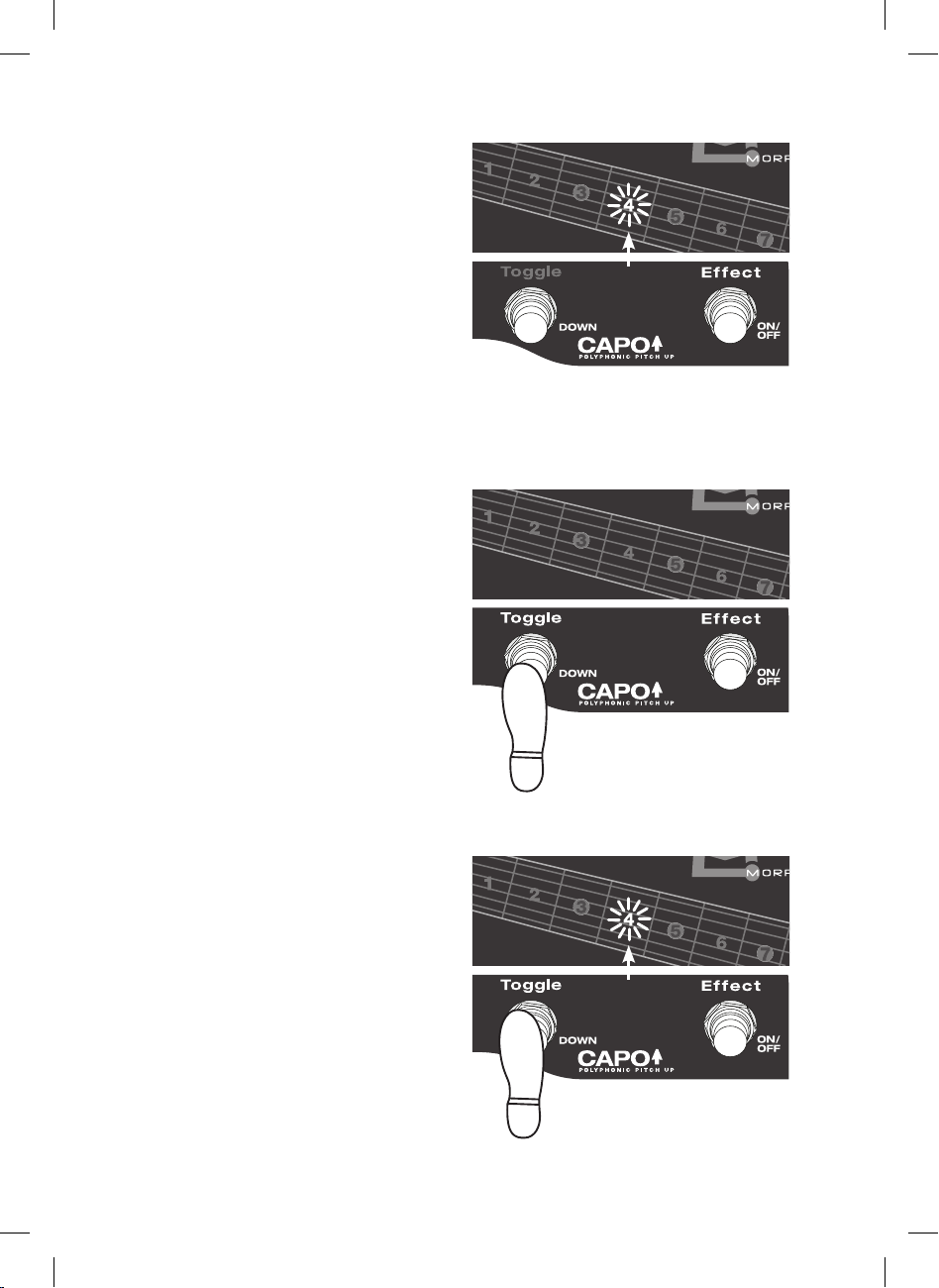

The MORPHEUS CAPO Pedal also features
effect-toggling which allows you to instantly
toggle back and forth between the up pitched
sound and the EFFECT OFF for a cool up/down
pitch-shift effect during solo arpeggios or a
rhythm pattern.
We are proud of our Morpheus CAPO pedal
and hope you enjoy yours as much as we have
enjoyed designing and building it.
Agradecimiento.. Gracias por
adquirir el pedal MORPHEUS CAPO, el primer pedal de efectos
que ofrece una subida de afinación electrónica simultánea
de todas las cuerdas de su instrumento, de modo que no
sólo le permite tocar las notas, sino que puede tocar acordes
completos en modo de subida de afinación.
Las tecnologías pendientes de patente del pedal CAPO
ofrecen un nuevo y completo nivel de versatilidad permitiendo
una subida de afinación instantánea del instrumento en
pasos de ½ tono hasta 3 ½ tonos, más una octava completa
y Octavador para conseguir nuevos y vibrantes sonidos para
prácticamente cualquier estilo musical. Un guitarrista que
toque un acorde Mi en una afinación estándar puede utilizar
el pedal para realizar una subida de afinación de su guitarra
de modo que el acorde cambie a un Fa, Fa#, Sol, Sol#, La, Sib o
Si. El pedal CAPO también permite la posibilidad de subir toda
la afinación una octava y conseguir un efecto de Octavador
simulando una guitarra de 12 cuerdas, que mezcla la nota una
octava más alta con la señal de guitarra original para obtener
aún más opciones de efectos.
A diferencia de los capos mecánicos que impiden que
utilice los trastes debajo del capo y pueden hacer que su afinación resulte ligeramente aguda, el pedal MORPHEUS CAPO
le permite afinar electrónicamente su guitarra para mantener
una altura tonal perfecta, permitiéndole al mismo tiempo
tener la libertad de utilizar el mástil completo. Los guitarristas
ahora pueden lograr sonidos de subida de afinación al mismo
tiempo que mantienen su posición de traste en la cejilla de
su guitarra para un mejor efecto de sostenido y más opciones
de trastes. También pueden utilizar los efectos de subida de
afinación para conseguir notas extremadamente altas, más
allá del rango de las guitarras normales. Esto se aplica para
otros instrumentos como las guitarras acústicas y los violines
eléctricos o acústicos.
El pedal MORPHEUS CAPO también cuenta con la función
de cambio de efectos que le permite alternar entre el sonido
de subida de afinación y el efecto OFF para conseguir un
fantástico efecto de cambio de subida/bajada tonal durante
solos de arpegio o patrones rítmicos.
Nos enorgullece presentarle nuestro pedal MORPHEUS
CAPO y esperamos que disfrute usándolo tanto como nosotros
disfrutamos diseñándolo y creándolo.
The Morpheus Team
2
El Equipo de Morpheus.
Page 3
Morpheus CAPO
3
Merci. Nous vous remercions d’avoir fait
l’acquisition du MORPHEUS CAPO, le premier effet permettant
de modifier électroniquement la hauteur de votre accordage
sur chacune des cordes de votre instrument de manière
simultanée. Vous pouvez de ce fait jouer des notes seules mais
aussi des accords en mode up tune.
Les technologies brevetées de la pédale CAPO vous
donnent accès à de nouvelles possibilités en vous permettant
de monter instantanément l’accordage de votre instrument
jusqu’à 3 tons et demis par incrémentations de demi-tons. De
plus, la pédale dispose d’un réglage de pitch à l’octave supérieur pour obtenir de nouveaux sons dans tous les styles de
jeu. Un guitariste qui joue un MI en accordage standard peut
utiliser la pédale pour monter l’accordage de sa guitare de
telles sortes que l’accord peut devenir un FA, un FA#, un SOL,
un SOL #, un LA, un SIb ou un SI. Le CAPO inclut également
un pitch à l’octave supérieur et un Octaver/effet 12 cordes qui
combine le pitch augmenté avec le signal de guitare non traité
pour plus de possibilités sonores.
A la différence des capos mécaniques qui empêchent
l’utilisation des frettes au dessus du capo et peuvent altérer la
justesse de votre accordage, la pédale MORPHEUS CAPO vous
permet de simuler électroniquement l’usage d’un capo pour
préserver l’accordage de votre guitare tout en conservant la
liberté d’utiliser l’ensemble de votre touche. Les guitaristes
peuvent désormais atteindre des sons très aigus tout en
conservant leur position de jeu habituelle au niveau du sillet
de leur guitare, ce qui leur garantit un meilleur sustain et
plus d’espace de jeu. Ils peuvent également utiliser un effet
de pitch extrêmement haut pour jouer des notes ultra-aiguës
au-delà du registre d’une guitare normale. Cela est également
valable pour tout instrument tel une guitare acoustique ou un
violon acoustique ou électrique.
La pédale MORPHEUS CAPO dispose également d’un
système de « va et vient » de l’effet qui permet de naviguer
instantanément entre le signal traité et la position EFFECT OFF
pour produire des effets de changements de tonalité rapides
pendant des arpèges solo ou des motifs rythmiques.
Nous sommes fiers de vous proposer notre pédale
MORPHEUS CAPO et nous espérons que vous prendrez autant
de plaisir en l’utilisant que nous en avons eu en la concevant et
en la fabriquant.
Vielen Dank, dass du dich für das
MORPHEUS CAPO Pedal entschieden hast, das erste Pedal, mit
dem du auf elektronischem Wege alle Saiten deines Instruments gleichzeitig höher stimmen kannst.
Ab sofort kannst du nicht nur einzelne Töne, sondern
ganze Akkorde höhergestimmt spielen. Die patentierten bzw.
zum Patent angemeldeten Technologien im CAPO geben
dir eine nie da gewesene Vielfalt an Möglichkeiten, weil du
nun dein komplettes Instrument im Handumdrehen bis zu
einer Quinte in Halbtonschritten höher stimmen kannst,
bei Bedarf sogar eine ganze Oktave höher, wodurch extrem
abgefahrene Sounds für alle Musikstile entstehen. Wenn du
in der Standardstimmung einen E-Akkord anschlägst, kannst
du deine Gitarre mit dem Pedal wahlweise auf F, F#, G, H, G#,
A., Bb , H oder sogar eine ganze Oktave höher stimmen. Der
besondere Clou ist jedoch der Oktaver, mit dem der Klang einer
zwölfsaitigen Gitarre perfekt simuliert wird.
Anders als bei mechanischen Kapodastern, bei denen die
Bünde hinter dem Kapo nicht bespielbar sind und bei denen
die Gitarre oft leicht verstimmt klingt, wird die Stimmung der
Gitarre mit dem MORPHEUS CAPO auf elektronischem Weg
verändert, wobei die exakte Obertonstruktur aufrecht erhalten
bleibt. Mit dem MORPHEUS CAPO steht dir weiterhin das ganze
Griffbrett zur Verfügung, du hast also immer die Freiheit, in
verschiedenen Lagen zu spielen. Jetzt kannst du in höheren
Tonarten spielen und dennoch nahe des Sattels greifen, wodurch sich das Sustain und der Klang verbessert. Die extremen
Aufwärtsstimmungen des CAPO lassen ultrahohe Töne zu, die
weit jenseits der Möglichkeiten jeder normalen Gitarre liegen.
Das gilt natürlich auch für andere Instrumente wie elektroakustische Gitarren oder elektrische Geigen.
Völlig abgefahrene, bislang „unspielbare“ Akkordfolgen
und Skalen gibt es zudem durch die Möglichkeit, blitzschnell
mit dem „Toggle“ Fußtaster zwischen Effektklang und Originalsignal hin und her zu wechseln.
Wir sind stolz auf unser MORPHEUS CAPO Pedal, und
hoffen, dass du genauso viel Freude damit hast wie wir, als wir
es entwickelten.
Das Morpheus Team
L’équipe Morpheus
3
Page 4
4
MASTER LEVEL
Morpheus CAPO
Connect
your
CAPO
Conecte su
CAPO
Connectez votre
CAPO
Verkable
dein
CAPO
Register your
!
pedal at www.
morpheusEFX.com.
for special owner’s
benefits and more.
Registre su pedal en
www.morpheusEFX.
com para conseguir
beneficios adicionales.
Enregistrez votre
pédale sur www.
morpheusEFX.
com pour bénéficier
des avantages qui
reviennent aux
propriétaires et plus.
Registriere dein Pedal
bei morpheusEFX.
com, um bestimmte
Vorteile als Anwender
zu genießen.
Plug the CAPO
@
power supply
into power receptacle.
Connect the power
supply cable to the
12VDC socket on the
back of CAPO.
Conecte la fuente
de alimentación del
CAPO a un enchufe.
Conecte el cable de
alimentación a la toma
de 12 voltios en la
parte posterior del
CAPO.
Reliez l’alimentation
de la CAPO à une prise
de courant. Connectez
le fil d’alimentation
avec la prise 12VDC
à l’arrière de la
CAPO.
Stecke das CAPO
Netzteil in eine
Steckdose. Verbinde das Netzkabel
mit der 12VDC
Netzbuchse auf
der Rückseite des
CAPO.

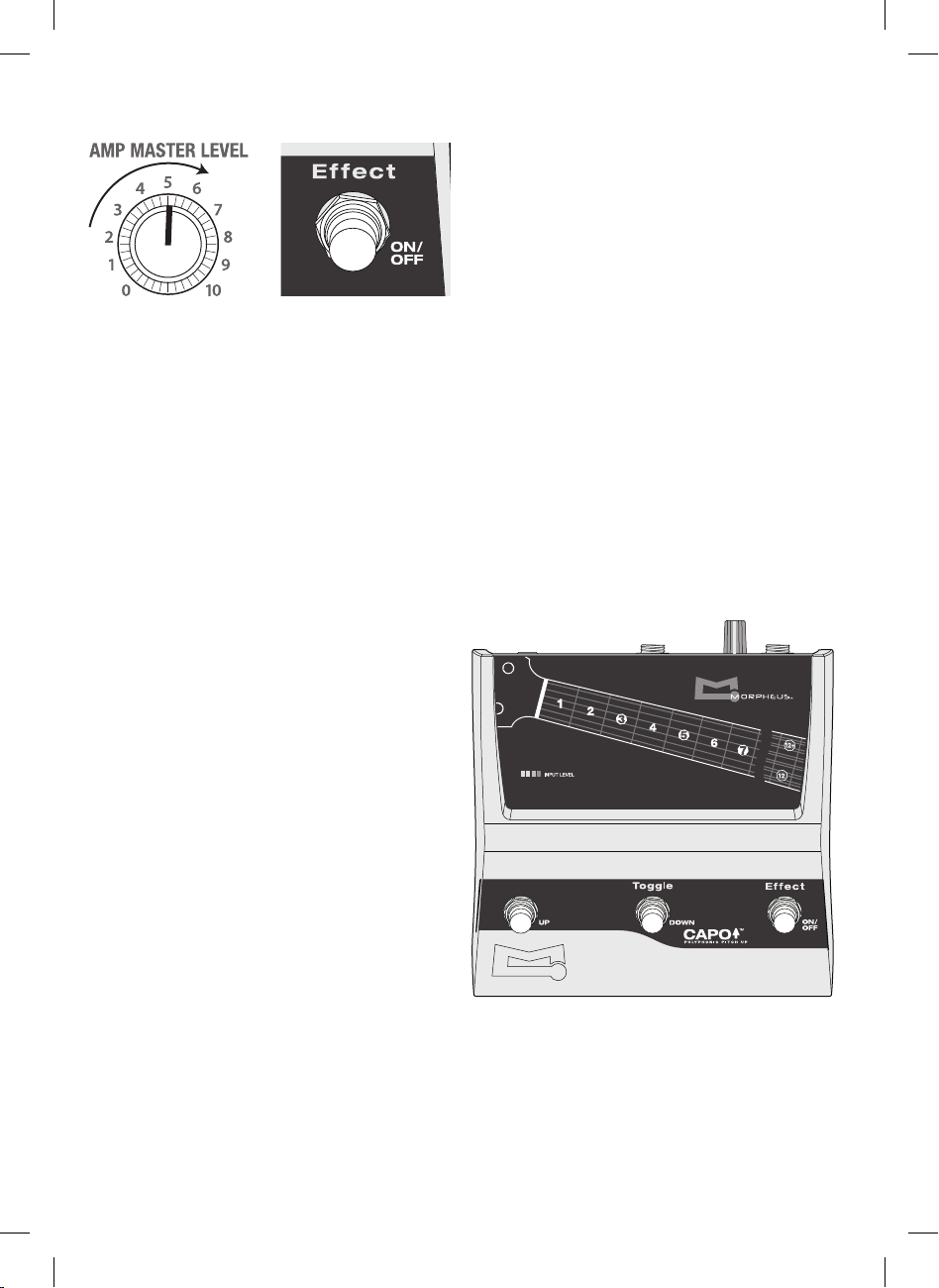

Turn off or
#
turn down the
volume control on your
amplifier.
Baje el volumen de su
amplificador.
Coupez ou baissez le
réglage de volume de
votre ampli.
Schalte deinen
Verstärker auf Standby
oder dreh den
Lautstärkeregler ganz
runter.
MASTER LEVEL
%
USB Port. For downloading software
updates.
4
Puerto USB. Para des-
cargar actualizaciones
de software.
Page 5
Morpheus CAPO
5
Connect the
$
INPUT of your
amplifier to the Line
Out jack on the back of
CAPO.
Conecte la salida
Line Out en la parte
posterior del pedal
a la entrada de su
amplificador.
Connectez l’entrée
INPUT de votre ampli à
la prise jack Line Out à
l’arrière de la CAPO.
Verbinde die Line
Out Buchse auf der
Rückseite des CAPO
mit dem EINGANG
deines Amps.
#
Connect your
%
guitar or other
instrument to the
Guitar In jack on the
back of CAPO.
Conecte una guitarra
u otro instrumento a la
entrada Guitar In en
la parte posterior del
CAPO.
Reliez votre guitare ou
un autre instrument
à la prise Guitar In à
l’arrière de la CAPO.
Verbinde deine Gitarre
oder ein anderes
Instrument mit der
Guitar In Buchse auf
der Rückseite von
CAPO.

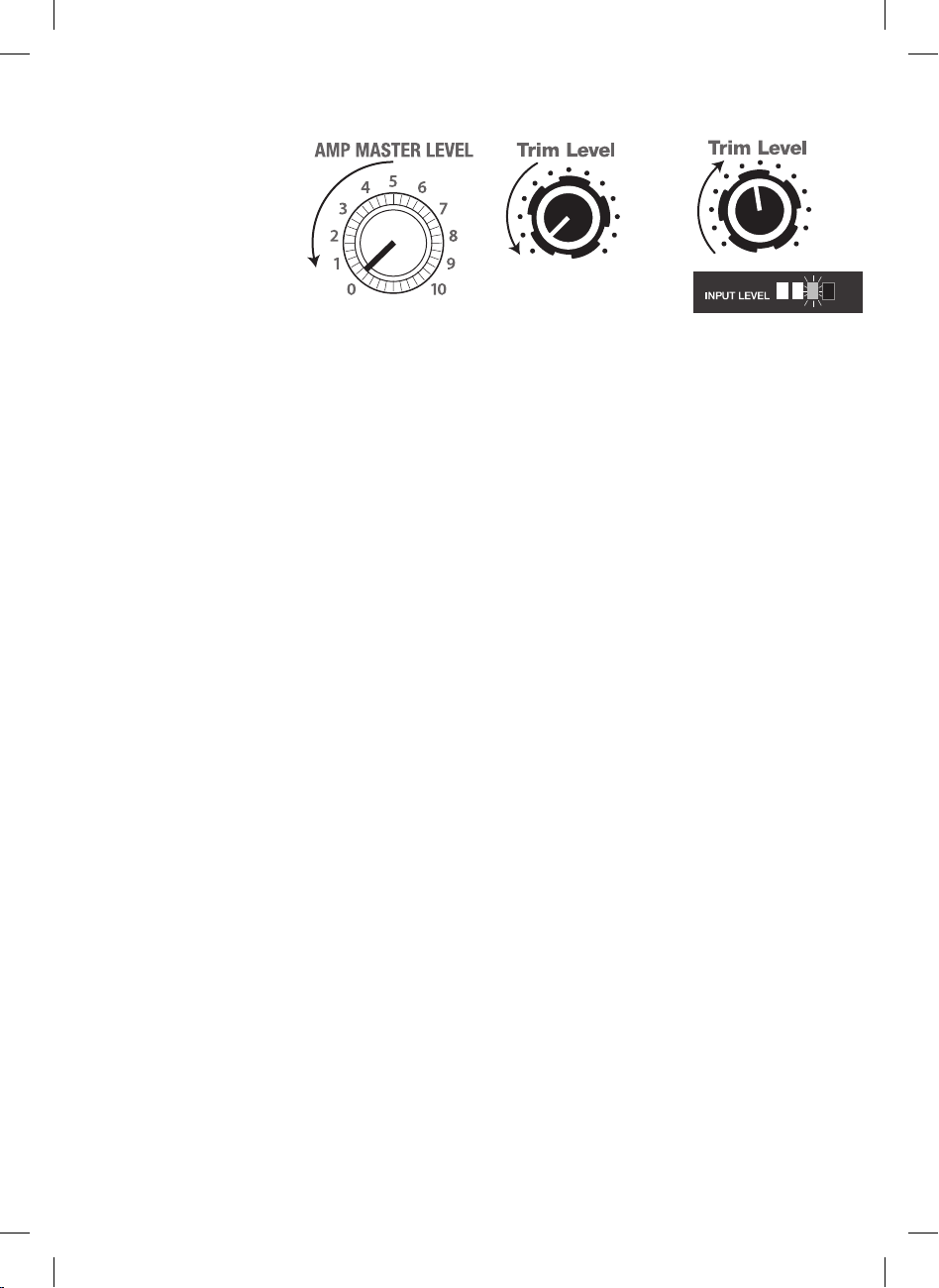

See page 8 for
^
Level Setting
instructions.
Mire la página 8 para
más detalles sobre el
ajuste de los niveles.
Voire la page 8 pour
les instructions
concernant le réglage
Level.
Auf Seite 8 steht
beschrieben, wie Du
den Pegel richtig
einstellst.
$
@
Port USB. Pour le
téléchargement de
mises à jour logicielles..
USB Anschluss. Zum
Downloaden von
Software Updates.
5
Page 6
6

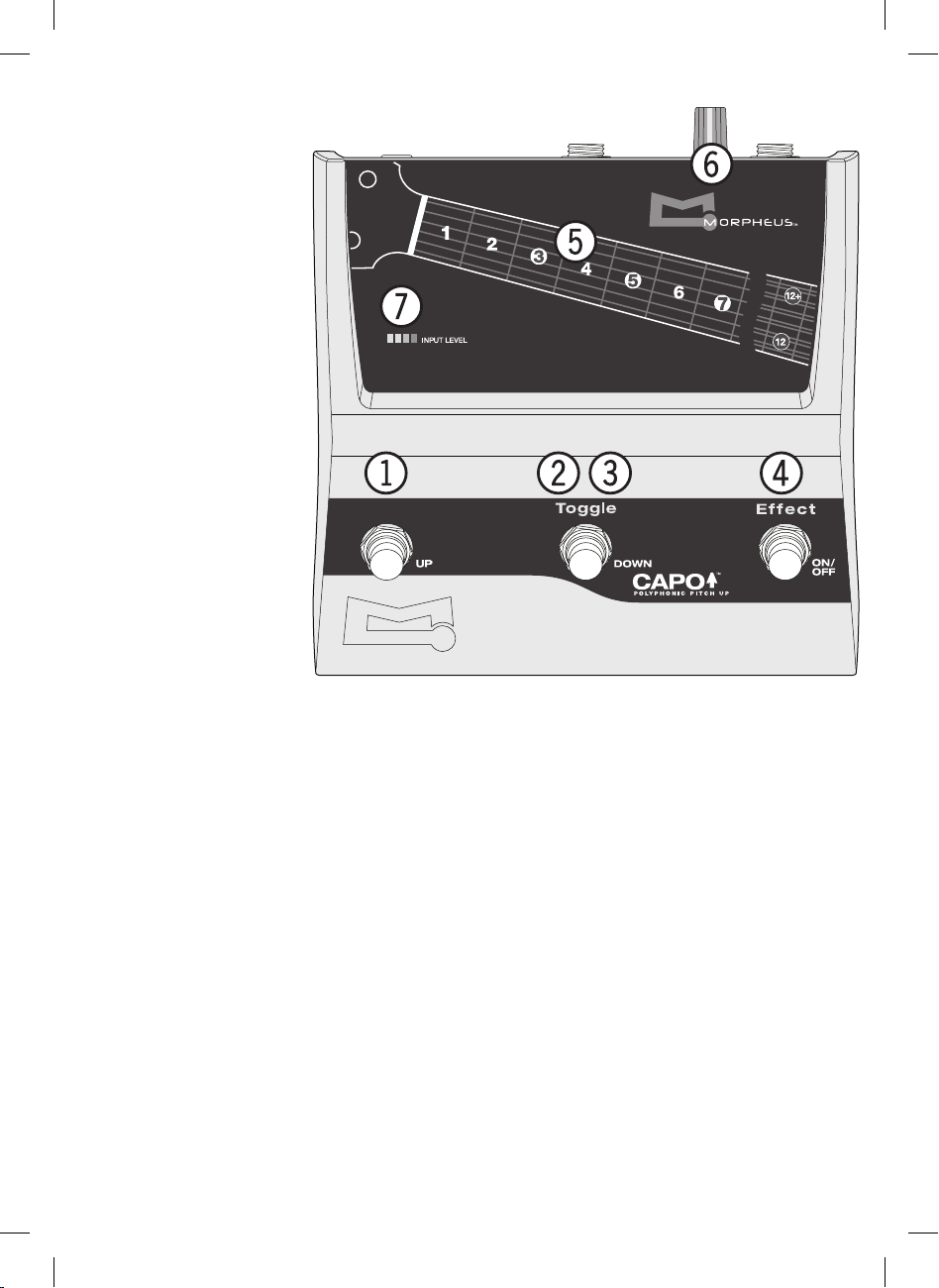

CAPO
Controls
Controles
del CAPO
Réglages
CAPO
CAPO
Schalter &
Regler
Morpheus CAPO
1
UP switch
This switch lets you step up
through the list of CAPO settings. When you reach the
top of the list, it cycles from
the bottom again.
1
Conmutador UP.
Le permite ascender la afinación en la escala de CAPO.
Cuando se alcanza el acorde
más alto, vuelve a empezar
desde abajo.
1
Switch UP. Permet
d’incrémenter la liste des
réglages du CAPO. Lorsque
vous avez atteint le premier
réglage de la liste, la sélection recommence à partir de
la fin en boucle.
1
UP Schalter. Hiermit gelangst du schrittweise
durch die verschiedenen
Aufwärtsstimmungen
vom CAPO. Wenn du oben
angekommen bist, fängt es
unten wieder an.
2 3
DOWN switch
When the EFFECT is Off,
this switch allows you to
step down through the list
of CAPO settings. When you
reach the bottom of the list,
it cycles from the top again.
TOGGLE switch
When the EFFECT is On,
this switch allows you to
momentarily switch back to
the unaffected guitar signal.
As soon as you release the
switch the effect is reengaged and the guitar signal
is again pitched up.
2 3
Conmutador DOWN.
Cuando el conmutador
EFFECT está desactivado, el
conmutador Down le permite descender la afinación en
la escala de CAPO. Cuando se
alcanza el acorde más bajo,
vuelve a empezar desde
arriba.
Conmutador
TOGGLE. Cuando el
conmutador EFFECT está
activado, este otro conmutador le permite volver a
cambiar momentáneamente
a la señal de guitarra
6
Page 7
Morpheus CAPO
7
original. Cuando se suelta
el conmutador, el efecto se
vuelve a activar y la señal de
guitarra reaparece.
2 3
Switch DOWN. Quand
l’effet n’est pas actif, ce
switch vous permet de
décrémenter la liste des
réglages du CAPO. Lorsque
vous avez atteint le dernier
réglage de la liste, la sélection recommence à partir du
début de la liste en boucle.
Switch TOGGLE.
Lorsque que l’effet est activé, ce switch vous permet de
revenir momentanément au
signal de guitare non traité.
Dès que vous relâchez ce
switch, l’effet est réactivé et
le signal de la guitare est à
nouveau pitché
2 3
DOWN Schalter.
der Effekt AUS ist, gelangst
du mit diesem Schalter
schrittweise abwärts durch
die Liste der CAPO Einstellungen. Wenn du unten
angekommen bist, fängt es
oben wieder an.
TOGGLE Schalter.
Wenn der Effekt AN ist,
ertönt das unbeeinflusste
Gitarrensignal, solange du
den Taster hältst. Sobald du
ihn wieder loslässt, ist der
CAPO-Effekt wieder AN und
das Gitarrensignal ist in der
vorgewählten Aufwärtstimmung hörbar.
Wenn
4
EFFECT ON/OFF
SWITCH
Pitch Effec t on and off.
When off, CAPO pedal is in
hard bypass to ensure that
your guitar signal is passed
through uncolored.
4
EFFECT. Activa y desacti-
va el efecto de controlador
de subida. Cuando está
desactivado, el pedal CAPO
realiza una desconexión
mecánica para garantizar
que la señal de la guitarra se
transmite sin ningún efecto.
4
Active / désactive l’effet Up
Pitch. Quand elle n’est pas
active, la pédale CAPO dispose d’un by-pass physique
garantissant la transparence
de votre signal de guitare.
4
Schalter. Schaltet den
CAPO-Effekt an oder aus. Es
handelt sich um einen „True
Bypass“, d.h. im ausgeschalteten Zustand wird das
Gitarrensignal unbeeinflusst
von jeglicher Elektronik
direkt auf den Ausgang
geleitet.
5
This shows activation
of each ½-step up tune
position, plus Full Octave Up
Pitch and the Octaver/12string Effect which combines
the Octave Up Pitch with the
unaffected guitar signal
. Turns the Up
Conmutador
Switch EFFET
EFFECT ON/OFF
EFFECT display.
5
Pantalla LED de
EFECTOs.
activación de cada posición
de subida de afinación de
½-paso, más una subida de
octava completa y un efecto
de Octavador simulando una
guitarra de 12 cuerdas que
mezcla la nota una octava
más alta con la señal de
guitarra original.
5
LED.
de chaque ½ ton supplémentaire, plus le pitch à
l’octave et l’effet octaver/12
cordes qui combine l’effet
à l’octave et le signal de
guitare non traité.
5
An dieser Anzeige können
die Aufwärtsstimmungen in
Halbtonschritten abgelesen
werden, ebenso die volle
Oktave sowie die Oktaver/
Zwölfsaiter-Funktion. Der
Oktaver ist eine Mischung
aus oktaviertem Ton und
unbearbeitetem Gitarrensignal.
6
Control. Adjusts the
strength of the instrument
input signal. Turn the knob
clockwise to increase the
input level and counterclockwise to decrease the
input level.
6
ganancia. Ajusta el nivel
de señal del instrumento.
Gire el control en sentido
horario para aumentar el
nivel y en sentido antihorario para disminuirlo.
Muestra la
AFFICHAGE a
Indique l’activation
EFFECT Anzeige
Trim Level
Control de
6
Réglage Trim
Level régule la puissance
du signal d’entrée de
l’instrument. Tournez le
bouton dans le sens des
aiguilles d’une montre pour
renforcer le signal d’entrée
de l’instrument; tournez le
bouton dans le sens inverse
pour le réduire.
6
Trim Level
Regler
. Hiermit wird der
Eingangspegel der Gitarre
eingestellt. Je weiter Du
den Regler im Uhrzeigersinn
aufdrehst, umso lauter wird
das Signal.
7
INPUT LEVEL LED
This LED ladder shows the
guitar input signal level.
7
LED indicador de
entrada.
de LEDs muestra el nivel de
señal.
7
Cette LED variable montre
l’intensité du signal d’entrée
de l’instrument.
7
Anzeige.
zeigt den Eingangspegel der
Gitarre an.
Esta escalera
LED INPUT LEVEL
INPUT LEVEL
Diese LED-Kette
7
Page 8
8
Important
Level
Setting
Ajustes
Morpheus CAPO
importantes de ni-
vel
Impor-
tance du
réglage
Level
Wichtig:
Pegel einstellen
Make sure that
!
the level control
on your amplifier or
mixer is turned all the
way down.
Asegúrese de que el
nivel de entrada del
amplificador o mezclador está completamente bajado.
Assurez vous que le
réglage de volume
de votre ampli ou
de votre console est
complètement baissé.
Achte darauf, dass
der Lautstärkeregler
an deinem Verstärker
oder Mischpult ganz
runtergedreht ist.
Turn the CAPO
@
Trim Level
Control to the
minimum position.
Baje el Trim Level
Control del CAPO al
mínimo.
Tournez le réglage
Trim Level de la
CAPO sur sa position
minimum.
Dreh den Trim Level
Regler am CAPO ganz
runter.
While strumming
#
the guitar, turn
up the Trim Level
Control until the Input
Level LED display is
barely lighting the
yellow bar.
Mientras toca la guitarra, suba el Trim Level
Control hasta que el
LED indicador de nivel
ilumine ligeramente la
zona amarilla.
Tout en grattant
les cordes de votre
guitare, montez le
réglage Trim Level
jusqu’à ce que la LED
du niveau d’entrée
éclaire faiblement la
barre jaune.
Während Du die Saiten
anschlägst, drehst Du
den Trim Level Regler
so weit auf, dass bei
der INPUT LEVEL
Anzeige der gelbe
Balken gerade eben
aufleuchtet.
8
Page 9
Morpheus CAPO
9
Turn up your
$
amplifier or mixer
level to the desired
listening level.
Suba el volumen de su
amplificador al nivel
deseado.
Montez le volume de
votre ampli ou console
au niveau désiré
Drehe den Verstärker
oder Mixer bis auf die
gewünschte Lautstärke
auf.
Press the CAPO
%
EFFFECT ON
switch to begin drop
tuning.
Pulse el conmutador
EFFECT ON para
activarlo y comenzar
a tocar
Pressez le switch
Effect On de la CAPO
pour activer l’effet.
Betätige den EFFECT
ON Schalter und
beginne mit den
Droptunings.
9
Page 10
10
Morpheus CAPO
Change pitch
Cambio de tono
Changement de pitch
Tonhöhe verändern
Down in ½-steps
Hacia abajo en p asos de semitonos
Baisse d’un ½-ton
Abwärts in Halbtonschritten
Start CAPO effect
Cambio de afinación
Activer l’effet CAPO
CAPO Effekt aktivieren
No effect
Sin efec to
Pas d’effet
Kein Effekt
10
Up in ½-steps
Hacia arriba en pasos
de semitonos
Monte d’un ½-ton
Aufwärts in Hal btonschritten
CAPO effect on
Efecto C APO activado
Effet CAPO activé
CAPO Effekt an
Page 11
Switch between CAPO
and unaffected sound
Conmutar entre CAPO y el
sonido original
Commuter l’effet CAPO et
le signal non traité
Zwischen CAPO und
Originalsignal hin- und
herschalten
Morpheus CAPO
11
CAPO effect on
CAPO ac tivado
CAPO ac tivé
CAPO Effekt an
Toggle effect off
Desact ivar el efectos
Effet Toggle désactivé
Effekt kur zzeitig
ausschalten
Toggle effect back on
Volver a activar CAPO
Retour de l’effet Toggle
Effekt wieder eins chalten
11
Page 12
12
Morpheus CAPO
Important Safety
Instructions
1. Read thes e instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Do not u se this apparatus near water.
5. Clean onl y with dry cl oth.
6. Install i n accordance with m anufacturer’s instruc tions.
7. Do not i nstall near any h eat sources such a s radiators, heat regi sters,
stoves, or ot her apparatus (in cluding amplifier s) that produce he at.
8. Protect the power cord from being walked on or pinched parti cularly
at plugs, co nvenience receptacle s, and the point w here they exit
from the a pparatus.
9. Unplug th is apparatus duri ng lightning stor ms or when unuse d for
long peri ods of time.
10. No user ser viceable par ts inside. Refer all servicing to qualified service pers onnel. Servici ng is required when the apparatus ha s been
damaged i n any way, such as power- supply cord or pl ug is damaged,
liquid ha s been spilled o r objects have f allen into the ap paratus, the
apparatus has been exposed to rain or moistu re, does not operate
normally, or has been dropped.
11. WARNING: To reduce the risk of fire or elect ric shock, do n ot expose
this appa ratus to rain or m oisture.
12. Refer to lab els on the unit, including bottom cover, or oth er markings and pertinent info rmation.
EU directives on the protection of the
environment
RoHS. This p roduct is compli ant with the EU D irective 2002/95 /EG
for the R estriction of the use of cer tain Hazardous Su bstances in Elec trical and El ectronic Equipmen t. No Lead (Pb), Cad mium (Cd), Mercury
(Hg), Hexava lent Chromium (Cr+6) , PBB or PBDE is intentionally ad ded
to this de vice. Any traces of impurities of t hese substances contained in
the par ts are below the RoHS specified th reshold levels.
REACh. This prod uct is compliant with the European Union Directive
EC1907/20 6 for the Regist ration, Evaluation, Authorization and Restriction of c hemicals (REACh), and contains non e or less than 0 .1% of the
chemicals listed as hazardo us chemicals in the REACh regulatio n.
WEEE. Within t he disposal of o ld electrical and
electroni c equipment this product is not to be treated
as regular household waste. I nstead it shall be handed
over to the applicable colle ction point for the recycling o f
electri cal and electron ic equipment.
CE . This pro duct complies w ith the European Un ion
Council Di rectives and Stan dards relating to ele ctromagnetic com patibility (EMC Directive 8 9/336/EEC) and the Low Voltage Directive (73/23/
EEC).
Medidas importantes
de seguridad
1. Lea estas instrucciones
2. Guarde est as instrucciones.
3. Siga las indicaciones.
4. No utilice este aparato cerca d el agua.
5. Límpielo con un paño seco.
6. Instálelo según las indic aciones del fab ricante.
7. No lo ubi que cerca de fuente s de calor como r adiadores, compresores de aire, estufas u ot ro aparato (incluid os los amplificad ores) que p uedan producir ca lor.
8. Evite pisar o retorcer el cable de alimentación , especialmente e n la
zona de lo s conectores y lo s puntos de conexi ón.
9. Desenchu fe el aparato duran te las tormentas o cuando no lo vaya a
usar por un largo periodo de tiempo.
10. No hay part es accesibles por el usuario en e l interior del ap arato.
Diríjase a un servici o técnico autoriza do. El ped al necesitará
ser revisa do por un técnico cuando se haya da ñado el cable d e
alimentac ión, haya caído lí quido dentro de él o algún objeto lo haya
golpeado, haya sido expuesto a la lluvia, no fu ncione de manera
correcta o se haya caído.
11. ATENCIÓN: para reduc ir el riesgo de descargas eléct ricas, no exponga
este aparato a la lluvia o a la humedad.
12. Observe la s etiquetas que lleva la unidad, i ncluida la par te inferior, u
otras ind icaciones con inf ormación pert inente.
Directivas Europeas para la protección del
Medio Ambiente
RoHS.
Este produ cto cumple con la Directiva Europe a 2002/95/
EG para l a Restricción en el uso de cier tas Substancia s Peligrosas en
Equipamiento s Eléctricos y Electrónicos. No se ha añadido inten cionadamente Pl omo (Pb), Cadmio (Cd), Merc urio (Hg), Cromo hexavalente
(Cr+6), PBB o PBDE. Cualquier indicio de est as sustancias con tenidas
en las pi ezas del producto están por debaj o de los niveles especificados
por RoHS.
REACh. Este producto cumple con la Directi va de la Unión Europ ea
EC1907/20 6 para el Regist ro, Evaluaci ón, Autorización y Restricción
de produc tos químicos (REACh ) y el contenido d e productos quím icos
listados por Reach es nul o o inferior al 0.1%.
WEEE. En el proceso de de secho de viejos aparatos
eléctri cos y electrónico s, este producto no debe tratarse
como un res iduo doméstico h abitual. Sino que debe
entregarse en el correspondie nte punto de recogid a para
el recicla je de aparatos elé ctricos y elec trónicos.
CE. Este producto cumple con las Directiva s y Es-
tándares d el Consejo de la U nión Europea en rela ción a la compati bilidad elec tromagnética (Di rectiva EMC 89/3 36/EEC) y la Di rectiva de Bajo
Voltaje (73/2 3/EEC).
12
Page 13
Morpheus CAPO
13
Sécurité Instructions
1. Lisez ces instruc tions.
2. Conservez ces instruction s.
3. Portez à at tention à toutes le s mises en garde.
4. Ne pas ut iliser cet apparei l à proximité de l’eau.
5. Nettoyer uni quement avec un chi ffon sec.
6. Faire l’installation selon les instr uctions du fab ricant.
7. Ne pas in staller près d’un e source de chaleu r telle que des r adiateurs, bouc hes d’aération, chau ffages d’appoint ou autres appareils
produisant de la chaleur (a mplis inclus).
8. Veillez à ce q u’on ne puisse pas marcher sur l e cordon
d’alimentation , ni l’endommager notam ment au niveau des fiches,
des prise s de courant et ver s les sorties de l’appareil.
9. Débranche z l’appareil durant le s orages ou les longues période
d’inutilisation .
10. Aucun e pièce nécessaire à l’utilisateur à l’intérieu r. Toute réparation,
entretien, révision doit être effectuée par d u personnel qua lifié.
L’appareil n’a besoin d’être ouvert que lorsqu’il a été en dommagé de
telle faço n qu’un cordon d’aliment ation ou une fich e a été endommagée, que du liquide ou d es objets ont pé nétré dans l’appareil,
lorsque l ’appareil ne fonctionne pas normalement, o u qu’il a chuté.
11. MISE EN GARD E : Pour réduire le r isque de feu ou de choc électr ique,
ne pas exp oser l’appareil à la pluie ou à l’hu midité.
12. Référez vous au x étiquettes de l ’appareil, inclus la face a rrière de
l’appareil ou autre marquage et information per tinente.
Directives de l’UE sur la protection de
l’environnement
RoHS.
Ce produit est conforme à l a directive europée nne 2002/95/
EG sur la restriction de l’usage de subs tances dangereuses dans les
équipemen ts électriques et électronique s. Aucun Plomb (P b), Cadmium
(Cd), Mercure ( Hg), Chrome Héxavale nt (Cr+6), PBB ou P BDE n’a été
intentionne llement ajouté à cet appareil. Toute trace d’impureté d e ces
substance s contenues dans l es composants sont en dessous du seuil
certifié ROHS.
REACh. Ce prod uit est conforme à la directive e uropéenne
EC1907/20 6 sur l’enregistrement, l’évaluation, l’autorisation et la
restricti on des produits c himiques (REACh), et ne contient pa s ou
moins de 0.1% des produits chimiques listé s comme dangereux par la
réglementati on REACh.
WEEE. Lors de l’éliminat ion des vieux pro duits
électri ques ou électron iques ; ce produit ne doit pas êt re
traité comm e un temps limité.”>un déch et ménager
conventionne l. En conséquence, i l doit être remis à un
organisme de collecte comp étent pour le rec yclage de
produits é lectroniques et électriques.
CE. Ce produi t est conforme a ux directives et aux normes du Con seil de
l’Union Eu ropéenne relatifs à la compatibilité é lectromagnétiqu e (EMC
Directive 89/336/EEC) et à la directive s ur les basses ten sions (73/23/
EEC).
Wichtige Sicherheitsanweisungen
1. Lies diese Anweisungen.
2. Bewahre sie gut auf.
3. Beachte alle Warnhinweise.
4. Betreibe dieses Gerät nicht in der Nähe von Wasser.
5. Halte das Gerät nur mit einem trockenen Lappen sauber.
6. Montiere und betreibe das Gerät nur gemäß den Anweisungen des Herstellers.
7. Betreibe das Gerät nicht in der Nähe von Wärmequellen wie z.B. Heizungen,
Heizlüftern, Öfen oder anderen Geräten (einschließlich Verstärkern), die
Wärme abstrahlen.
8. Sorge dafür, dass man nicht über das Netzkabel stolpert. Das Netzkabel darf
nicht geknickt werden, insbesondere nahe am Stecker, an der Steckdose und
dort, wo das Kabel das Gerät verlässt.
9. Nimm das Netzteil aus der Steckdose, wenn das Gerät für längere Zeit nicht
benutzt wird. Ebenso bei Gewitter.
10. Im Inneren des Geräts befinden sich keine für den Anwender zugänglichen
Teile. Wartungs- und Reparaturarbeiten sollten nur von ausgebildetem Fachpersonal durchgeführt werden. Das Gerät sollte unbedingt repariert werden,
wenn das Netzkabel oder der Netzstecker beschädigt wurde, Gegenstände
oder Flüssigkeiten in das Innere gelangt sind, das Gerät Regen ausgesetzt
war, das Gerät offensichtlich nicht richtig funktioniert oder plötzlich anders als
gewohnt reagiert, das Gerät hingefallen oder das Gehäuse beschädigt ist.
11. ACHTUNG: Um die Gefahr von Stromschlägen zu vermeiden, darf das Gerät
weder Regen noch Feuchtigkeit ausgesetzt werden.
12. Beachte die Aufkleber, Beschriftungen, Anmerkungen und andere sachdienliche Hinweise auf dem Gerät einschließlich der Bodenplatte.
EU Richtlinien zum Schutz der Umwelt
RoHS.
Das Produk t enthält keine de r folgenden Stoffe in Konzentrationen oder Anwendungen, deren in Verkehrbringen in Produkten
entsprechen d den geltenden Anforderungen der Richtlinie 2002 /95/EG
(RoHS) ver boten ist: Blei, Cadmium, Quecksi lber, sechswertiges Chrom,
polybromie rte Biphenyle ( PBB) und polybrom ierte Diphenyle ther
(PBDE).
REACh. Die ses Gerät entspric ht den Anforderung en der EU-Veror-
dnung zur Registrierung < http://de.wikiped ia.org/wiki/Chemik alienRegistrie rung/oChemikali en-Registrierung > , Bewertung, Zu lassung
und Besc hränkung chemisch er Stoffe und enth ält keinen oder n icht
mehr als 0,1% der Chemik alien, die in de r entsprechenden Verordnung
aufgeliste t sind.
WEEE. Im Rahmen der Ents orgung von gebrauchte n
elektronis chen Geräten ist d ieses Produkt nicht als
normaler Haushaltsabfall zu behandeln, s ondern muss an
einer Ann ahmestelle für d as Recycling von elektrischen
und elekt ronischen Geräten a bgegeben werden.
CE. Diese s Gerät stimmt mit den Normen oder nor-
mativen Do kumenten der folge nden Richtlinie n überein: 2004/1 08/EG
(Elektromag netische Verträglichkei t von Elektro- un d Elektronikprodukten) und 2 006/95/EG (Nied erspannungsrichtl inie).
13
Page 14
14
Morpheus CAPO
Morpheus Service and Warranty
1. This is a N on-transferable Warranty, and applies only to the original
owner. It warrant s the product to be free from defec ts in materials
and workman ship under norm al use and ser vice.
2. Any uni t sold as a seco nd, damaged produc t, scratch & dent, o ld store
stock, rent al unit, will NOT b e covered under the Morpheus warranty.
3. The warranty is valid for a period of two year s from the date of
purchase, w ith the following exceptions:
a. The product has been damag ed through physica l or electrica l
misuse or mishandling.
b. The product ha s been modified, a ltered or repaired ou tside of an
authorized Morpheus repair facility.
4. Morphe us’ liabilit y under this warr anty is limited to repairing or
replacing defective materia ls that show evide nce of defect w ithin the
warranty p eriod, provided the product is retur ned to Morpheus w ith a
Return Au thorization Numbe r obtained from M orpheus and a co py of
the sales receipt, where all parts and labo r will be covered. An y such
repair or replacement does no t extend the war ranty. Neither Morpheus nor XP Audio, Inc. shal l be liable for any consequential damage
as a resul t of the product 's use in any ci rcuit or assembly.
5. Proof- of-purchase is con sidered to be the burden of the cons umer.
6. Use the original car ton to ship your un it. Neither Morph eus nor XP
Audio, Inc. is responsible for damage due to im proper packing of
a unit. For complete informati on on Warranty Servi ce, visit www.
morpheusE FX.com/Registratio n and Suppor t
7. Morphe us reserves the right to make chan ges in design, o r make additions to or improvements up on this product without incurri ng any
obligation to install the same on units pre viously manufac tured.
8. The foregoin g is in lieu of all other warranti es, expressed or im plied,
and Morph eus neither assu mes nor authori zes any person to a ssume
any obligat ion or liabilit y in connectio n with the sale of this product.
In no event shall Morpheus or its dealers be liable for sp ecial or
consequent ial damages or f rom any delay in th e performance of this
warranty d ue to causes beyon d their control.
9. The informat ion contained in this manual is subject to chan ge at
any time w ithout notificati on. Some inform ation contained in this
manual may also be inaccur ate due to undocum ented changes in the
product o r operating system since this versi on of the manual was
completed. The i nformation contain ed in this versio n of the owner's
manual su persedes all prev ious versions.
Asistencia técnica y garantía
1. Este ap arato incluye una g arantía no transf erible y aplicab le
exclusivamen te al propietario original. Garantiz a que el product o
está exento de defectos en los materiales y e n la mano de ob ra en un
uso norma l.
2. Cualquier unidad vendida co mo segunda mano, de teriorada,
descontinu ada, como unidad de alquiler, no disf rutará de la gara ntía
de Morphe us.
3. La garant ía es válida por el periodo de d os años desde la fecha de
compra, con las siguientes e xcepciones:
a. Que e l producto haya si do dañado física mente o ha sufrid o daños
eléctri cos.
b. Que el p roducto haya sido modificado, alterado o reparado fuera de
un ser vicio técnico auto rizado.
4. La respon sabilidad de Mor pheus en esta g arantía cubre la rep aración
o sustitu ción de materiale s defectuosos dentro del periodo de
garantía, asumiendo que el producto se enví a a Morpheus con un
número de autorización obten ido a través de Mo rpheus y una cop ia
de la fac tura de compra, en cuyo caso se cubrirán las piez as y la
mano de o bra. Cualquier repa ración o sustituc ión no extiend e el
periodo d e garantía. Ni Mo rpheus ni XP Aud io, Inc. Será respons able
por cual quier daño produci do como resultado del uso o ensam blaje
indebidos.
5. La prue ba de compra es e l documento básico del consumidor.
6. Utilice el embalaje orig inal para enviar la unidad. Ni Mor pheus
ni XP Aud io, Inc. S erá responsable p or cualquier da ño producido
como result ado de un embala je defectuoso de la unidad. Para ve r la
informaci ón completa de g arantía, visite ht tp://www.morpheu sEFX.
com
7. Morpheu s se reserva el derecho de realiza r cambios en el diseño o
realizar m ejoras en el produ cto sin la obli gación de realiza r dichos
cambios e n las unidades d e fabricación p revia.
8. Lo anterio r se antepone a c ualquier otra ga rantía, expresa o i mplícita,
y Morpheu s tampoco asume ni autoriza a nin guna persona a asumir
ninguna o bligación o respo nsabilidad en rel ación con la venta de
este produc to. En ningún caso Morpheus o sus d istribuidores ser án
responsabl es de daños espe ciales o consecu entes o de cualqu ier
demora en el cumplimiento de esta garantía debido a causas ajenas a
su voluntad.
9. La info rmación contenida en este manual es tá sujeta a cam bios
sin notifi cación previa. Par te de la informa ción contenida en este
manual pu ede ser imprecisa debido a cambio s no documentado s del
producto o de la versión de l sistema operativo desde que esta versión
del manua l fue publicada. La información contenida en este manual
anula la de anteriores versio nes.
14
Page 15
Morpheus CAPO
15
Service et Garantie Morpheus
1. Il s’agit d’une garantie no n transférable qu i s’applique uniquem ent
au proprié taire original. Ell e garantie que le produit est exempt de
défaut maté riel ou de const ruction lorsqu’il est employé et utilis é de
façon nor male.
2. Tout appareil vend u comme seconde m ain, produit endo mmagé,
dégriffé, fi n de série, matéri el de location, N E sera PAS accepté en
garantie.
3. La gar antie est valide d urant deux ans à partir de la date d’achat, sauf
exceptions s uivantes :
a. Le produi t a fait l’objet d’un u sage physique ou électrique ina p-
proprié ou de négligence.
b. Le produit a été modifié, altéré, réparé en dehors d ’une succursale
de réparatio n autorisée par Morpheus.
4. Le devoir de Morpheus en gagé par cette gar antie est limité à la
réparation o u le remplacement du matériel défec tueux qui montre les
preuves d’un défaut durant l a période de gara ntie, dans la mes ure où
le produit a été retourné à M orpheus avec un nu méro d’autorisation
de retour o btenu de Morpheus et une facture, alors les pièce s et la
main d’oeuvre sont couvertes. Aucune de ces réparations /remplacements ne vont au-delà de la garantie. Ni Mo rpheus ni XP Aud io,
Inc. ne pe ut être responsabl e pour aucun do mmage lié au circ uit ou
l’assemblage, résultant de l’ut ilisation du produ it.
5. La preu ve d’achat est la charg e du client.
6. Utilis ez le carton or iginal pour retour ner l’appareil. Ni Mo rpheus ni
XP Audio, Inc. Ne peut être tenu pour responsable d’un dommage
causé par un emballage in suffisant de l’appareil. Pour obtenir une
informatio n complète sur le service de ga rantie, rendez vous s ur
www.morph eusEFX.com/Regis tration and Suppo rt
7. Morphe us se réserve le droit de modifier ou d’améliorer la co nception
de ce produ it sans avoir l’obligation de le faire pour les unités déjà
produites.
8. Les fai ts précités sont en compensation de toute autre garanti e,
expresse ou implicite, et Mo rpheus ne présume ni n’autorise qu’une
personne soit chargée d’un e obligation ou d ’une responsabili té en
relation avec la vente du produit. En aucun cas, Mor pheus ou son
revendeur ne doit être tenu res ponsable d’un do mmage spécial o u
conséquent ou d’un retard lor s de l’application d e la garantie cau sé
par des é vènements hors de leur contrôle.
9. L’informati on contenue dans ce manuel peut êt re modifiée à tout
moment sa ns notification. Q uelques informat ions contenues dan s
ce manuel peuvent être impréci ses en raison de changements non documentés dans le produit ou le système d’exploitati on, depuis que
cette versio n du manuel a é té achevée. L’informat ion contenue dans
ce manuel prévaut sur toute l es versions précéde ntes.
Morpheus Service und Garantie
1. Diese G arantie ist nicht übertragbar u nd gilt nur für den Erstbesitzer.
Wir garantiere n, dass dieses P rodukt, wenn es gemä ß dieser Bedienungsanl eitung verwendet wird, ohne Material - und Herstellung sfehler is t.
2. Jeglich e Geräte, die beim Kauf als gebrauch t, beschädigt, Reto ure,
Ladenhüter, Leihwa re oder ähnliches deklariert ware n, sind von der
Morpheus Garantie ausgesc hlossen.
3. Die Ga rantie gilt für e inen Zeitraum von z wei Jahren ab Kauf datum
mit folge nden Ausnahmen:
a ) Das Produkt wurde durch unsachgemä ße Behandlung p hysisch
oder elek trisch beschädig t.
b ) Das Produkt wurde von einer nicht-a utorisierten Ste lle repariert
oder modi fiziert.
4. Morpheu s’ Verpflichtungen im Rahmen dieser S achmängelhaftung besc hränken sich auf d ie Reparatur oder den Austausch vo n
beschädig ten Teilen, die nachweislich inne rhalb des Gewährl eistungszeitra ums beschädigt wurden, vorausgeset zt, dass Produkt
wurde entwe der direkt an Mor pheus mit einer „Return Au thorization“ Num mer, an de n Fachhändler oder d en zuständigen Vertr ieb
mit einer Kopie des Kaufbe legs geschickt. R eparaturen oder de r
Austausch von Teilen verlän gert nicht den Gewährleistungs zeitraum.
Die Sac hmängelhaftung e rstreckt sich nic ht auf das Auspac ken, den
Aufbau un d die Installatio n des Geräts sowie den Abbau zweck s
Einsendun g zur Reparatur. Morphe us oder XP Audio, In c. übernehmen
keine Verantwortu ng für Sach- od er Personenschäden , die durch
unsachgem äße Behandlung hervorgerufen wu rden.
5. Der Nac hweis des Kaufbele gs ist Sache d es Käufers.
6. Für den Transpor t sollte die Ori ginalverpackung ver wendet werden.
Morpheus oder XP Audio, Inc. sind nicht für S chäden verantwor tlich,
die beim Transpor t aufgrund unge nügender Verpackung ents tanden
sind. Weitergehende Informationen bez üglich Garanties ervice
können auf www.morpheusEFX .com/Registration and Support
eingesehe n werden.
7. Morpheu s behält sich da s Recht vor, Veränderungen am Pro dukt im
Sinne des technischen For tschritts oder a us kosmetischen G ründen
vorzunehm en. Daraus entsteht keine Verpflichtung für M orpheus,
diese Änd erungen auch an schon verkauften Geräten vorzunehme n.
8. Die obe n angegebenen Ge währleistungsbes timmungen ersetze n jegliche and ere Gewährleistung en. Das Recht fü r Dritte, andersl autende
Verpflichtunge n oder Verantwortlichkei ten anzunehmen, ist nicht
gegeben. Morpheus oder se in rechtmäßiger Vertrete r im jeweiligen
Land (Ver trieb) ist nich t für Schäden ver antwortlich, d ie durch die
Nutzung d ieses Produkts ent stehen können, noc h für die Verzögerung
des Inkraf ttretens dieser G arantie aufgrund von Ereignissen, d ie
außerhalb der Macht von Mo rpheus liegen.
9. Alle An gaben in dieser Bedienungsanlei tung können jeder zeit
widerrufe n werden. Es ist n icht ausgeschloss en, dass einige Angaben
in dieser Bedienungsanle itung nicht mehr korrekt sind, da Veränderungen am Produkt nach Dru cklegung dieser Anleitung vorgenom men wurden . Diese Fassung der Bedienungsanle itung ersetzt al le
vorausgegan genen Fassungen.
15
Page 16
16
Morpheus CAPO
Morpheus
™
CAPO
Specifications
Morpheus
™
CAPO
Declaration
of Conformity
Controls Input Trim, Effect Enable/Disable Switch,
Effect Up & Down Switches, Toggle Switch
Jacks Input, Output, Power Supply Input
Input Impedance 1 Mohm
Output Impedance 1 Kohm
Power 12 VDC, 0.5 Amp
Dimensions Width: 6.5 in (165 mm), Depth: 6.2 in (158 mm),
Height: 0.8 in (20 mm)
Weight 2.2 lbs (1 kg)
Manufacturer’s Name: XP Audio, Inc.
Manufacturer’s Address: 2370 S. 3600 W., Salt Lake City, Utah 84119, USA
Declares that the product:
Product name:
Product option: All (requires Class II power adapter that
conforms to the requirements of EN60065,
EN60742, or equivalent.)
Conforms to the following Product Specifications:
Safety: IEC 60065 (1998)
EMC: EN 55013 (1990)
EN 55020 (1991)
Supplementary Information:
The product herewith complies with the requirements of the Low Voltage
Directive 72/23/EEC and the EMC Directive 89/336/EEC as amended by
Directive 93/68/EEC.
Chief Technical Officer, XP Audio, Inc.
2370 S. 3600 W., Salt Lake City, Utah 84119, USA
Ph: 1.801.265.0917 • Fax: 1.801.265.0978
™
16
2370 S. 3600 W. Salt Lake City, Utah, 84119, USA
Tel: (801) 265-0917 • Fax: (801) 265-0978
www.morpheusEFX.com
www.facebook.com/morpheuscapo search Morpheus capo
Morpheus is a trademark of XP Audio, Inc.
©2010 All Rights Reserved. CP1_OM_V.2
Loading...
