VIRTUS

402/502/602

503/603

2-полосные/3-полосные компонентные

акустические системы

Руководство пользователя

Благодарим за выбор продукции Morel!

Установка автомобильных акустических систем требует наличия у установ­щика известного опыта работы с механическими инструментами, а также неко­торых навыков проведения электрических соединений. Помимо этого, данная
инструкция описывает обобщенный способ установки, а не конкретный метод
для Вашего конкретного автомобиля. Если Вы не обладаете необходимым опы­том, установку динамиков Morel рекомендуется производить с привлечением
специалиста соответствующего профиля. Это обеспечит надежную и эффектив­ную работу динамиков в течение длительного срока.

Самостоятельное вскрытие динамиков, механические повреждения и нару­шение порядка эксплуатации могут привести к неисправностям динамиков, а
также устройства (автомагнитолы или усилителя), к которому подключаются
динамики Morel.

Комплект поставки

НЧ-динамик Virtus 2 шт.
ВЧ-динамик MT120 2 шт.
Кроссовер (MXR200 - для моделей 402/502/602,
MXR300 - для моделей 503/603) 2 шт.
СЧ-динамик CDM600 (только для моделей 503/603) 2 шт.
Руководство пользователя 1 шт.
Индивидуальная потребительская тара 1 комплект

Технические характеристики

НЧ-динамик VIRTUS MW4 VIRTUS MW5 VIRTUS MW6

Чувствительность, дБ 87 88 88
Сопротивление, Ом 4 4 4
Мощность (RMS), Вт 100 120 140
Пиковая мощность, Вт 300 300 300
Частотный дипазон, Гц 70-4500 65-4000 55-4000
Резонансная частота

(Fs), Гц
Диаметр звуковой

катушкимм
Высота звуковой

катушки, мм
Каркас звуковой

катушки
Провод звуковой

катушки
Сопротивление

постоянному току, Ом
Индуктивность

звуковой катушки @ 1
кГц, мГн

80 75 65

54 54 54

81212

Алюминиевый Алюминиевый Алюминиевый

Алюминиевый,

Hexatech

TM

3 3,5 3,5

0,23 0,32 0,33

Алюминиевый,

Hexatech

TM

Алюминиевый,

Hexatech

TM

2 Virtus 402/502/602/503/603

Магнитная система

Высота магнитного
зазора (HE), мм

Индукция в зазоре (B),
Тесла

Силовой фактор (BL),
Тесла-м

Двойной

ферритовый

магнит

444

0,48 0,65 0,65

3,33 3,53 3,41

Двойной

ферритовый

магнит

Двойной

ферритовый

магнит

Максимальное
смещение диффузора

4 ± 2 8 ± 4 8 ± 4

(Xmax), мм
Гибкость подвижной

системы (CMS), мм/Н

Электрическая
добротность (QES)

Полная добротность
(QTS)

Механическая
добротность (QMS)

0,73 0,49 0,57

0,76 1,22 1,3

0,55 0,85 0,9

2 2,82 2,88

Механическое
сопротивление (RMS),

1,42 1,54 1,49

Ом/м
Масса подвижной

системы (MMS), г

Эквивалентный объем
(VAS), л

5,96 9,31 10,67

4,17 5,55 11,38

Эффективная
площадь диффузора
(SD), см

2

/äþéì

2

Тип диффузора

Материал диффузора

64/9,92 90/13,95 119/18,45

Формованная

бумага

Волоконный

компонент
с ячеистой

структурой

Формованная

бумага

Волоконный

композит

с ячеистой

структурой

Формованная

бумага

Волоконный

композит

с ячеистой

структурой
Диаметр динамика, мм 104 135 165
Монтажная глубина, мм 50 56,5 61
Диаметр монтажного

отверстия, мм

95 120 141

Масса нетто, кг 0,54 0,67 0,739

СЧ-динамик и твитер CDM600 MT230

Чувствительность, дБ 90 90
Сопротивление, Ом 4 4
Мощность (RMS), Вт 100 80

3

Пиковая мощность, Вт 300 250
Частотный диапазон, Гц 600-6000 1800-22000
Резонансная частота (Fs), Гц 480 1150
Диаметр звуковой катушки,

ìì

54 28

Каркас звуковой катушки Алюминиевый Алюминиевый

Провод звуковой катушки

Сопротивление постоянному
току, Ом

Алюминиевый,

Hexatech

3,5 3,7

Медный

Неодимовая,

Магнитная система

вентилируемая

Неодимовая

сзади

Мягкий

Тип диффузора

Материал диффузора

Мягкий

купольный

Øåëê

купольный,

с покрытием

Acuflex

TM

Шелк
Диаметр динамика, мм 88 45
Монтажная глубина, мм 21 20
Диаметр монтажного

отверстия, мм

75,5 50

Масса-нетто, кг 0,25 0,06

Кроссовер MXR200 MXR300

Частота раздела
кроссовера

2200 Ãö/12 äÁ

Регулировка кроссовера Â×: +/- 2 äÁ ВЧ: +/- 2 дБ
Варианты подключения N/A N/A

Í×: 500 Ãö/12 äÁ

Ñ×: 18äÁ/2200 Ãö/12äÁ

Â×: 2200 Ãö/6äÁ

4 Virtus 402/502/602/503/603

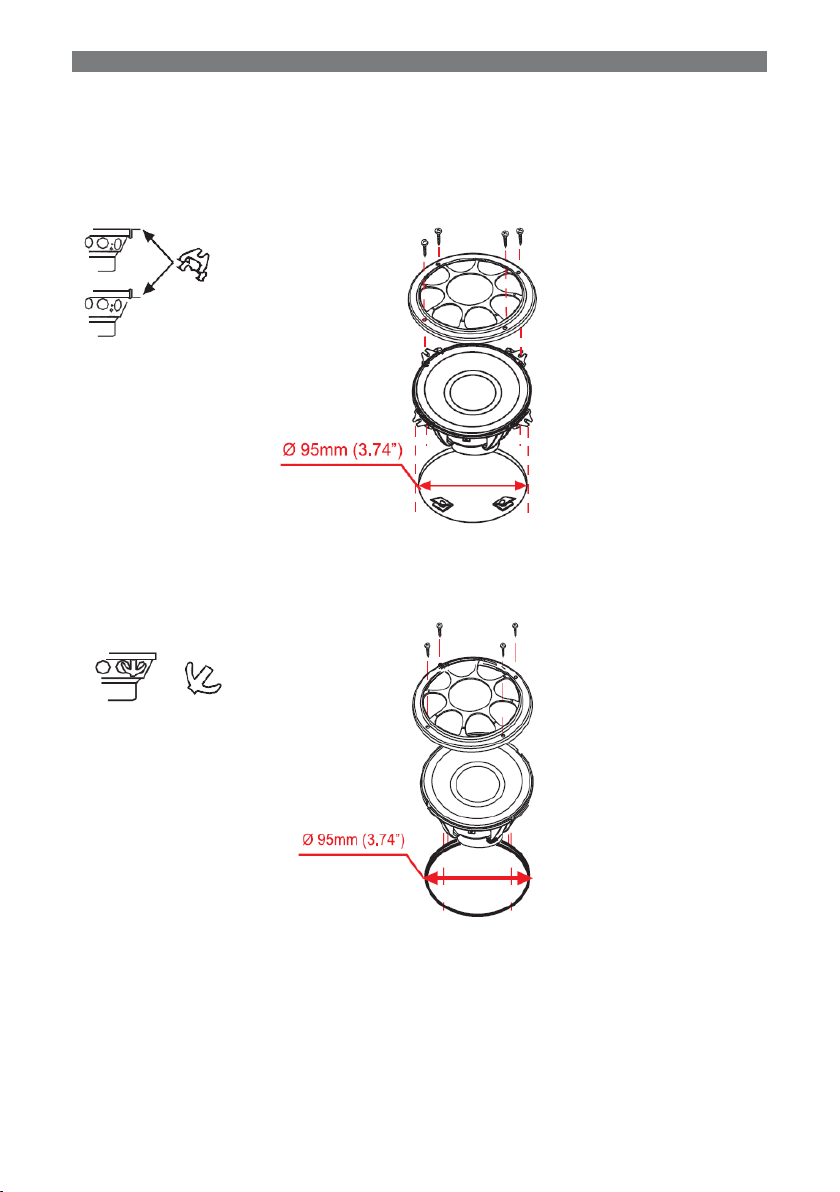

Установка НЧ-динамика 4"

Метод 1

Используйте винтовые зажимные клипсы при установке любым мето­дом - с использованием или без использования защитной рамки. Данные
клипсы можно использовать в любом случае, вне зависимости от требований к
установке.

Метод 2

Используйте невинтовые клипсы при установке в местах, не требующих вин­тов. Вставьте зажимы в боковые отверстия динамика в зависимости от ваших
предпочтений.

5

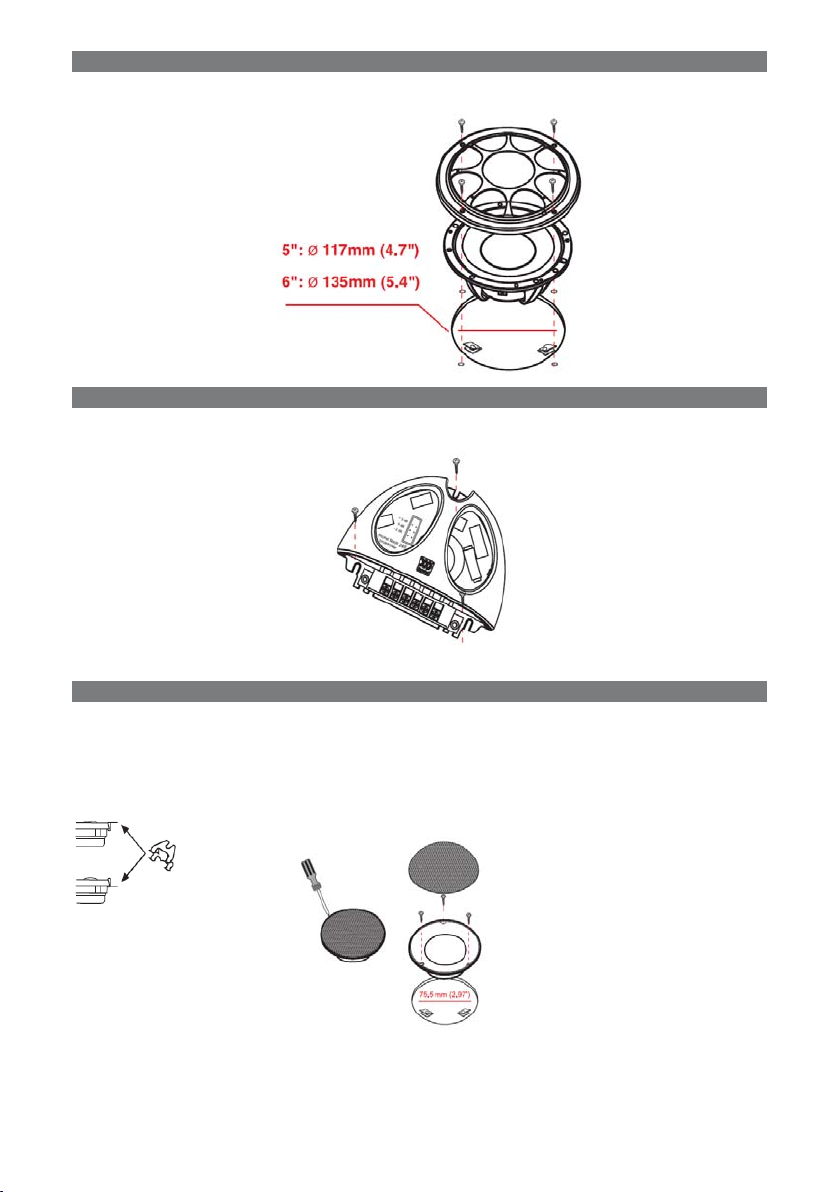

Установка НЧ-динамиков 5",6"

Установка кроссовера

Установка СЧ-динамика

Используйте винтовые клипсы для установки динамика в любой удобной
вам комбинации - с защитной рамкой или без не¸. Данные клипсы можно
использовать в любом случае, вне зависимости от требований к установке.

6 Virtus 402/502/602/503/603

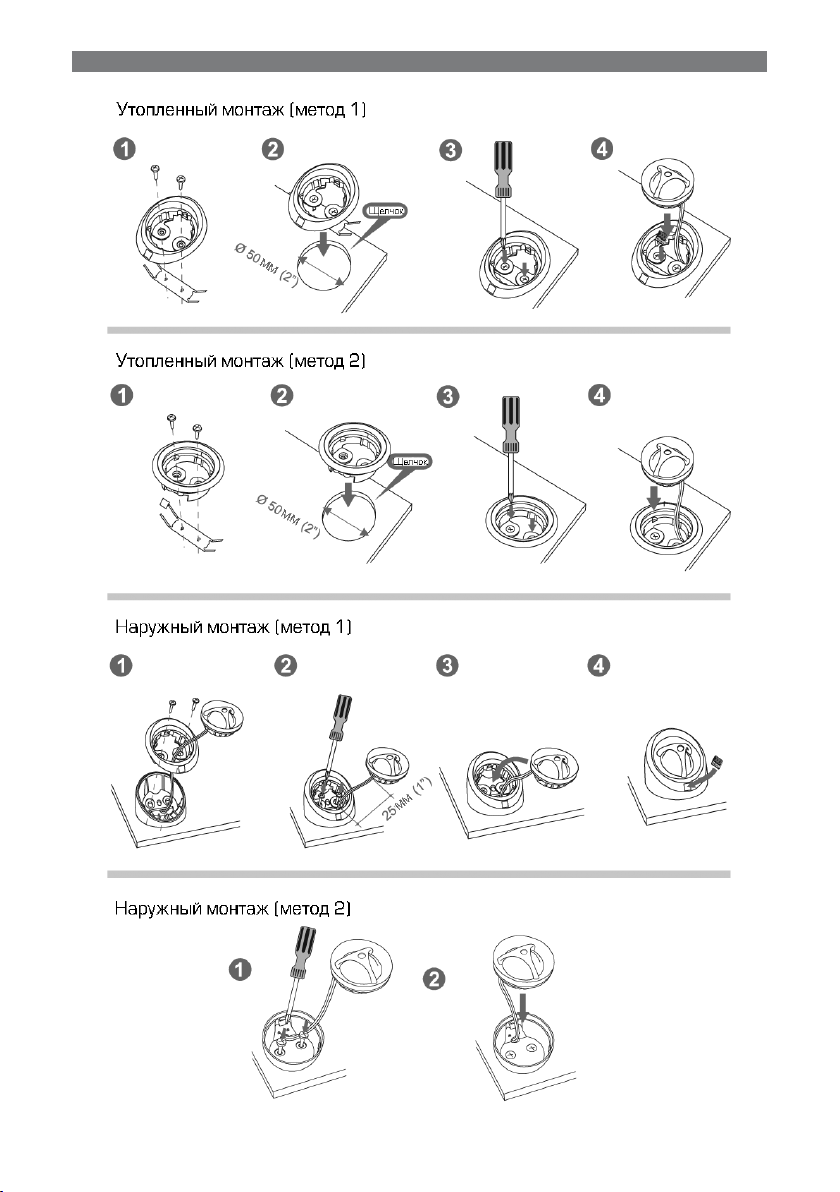

Установка ВЧ-динамика

7

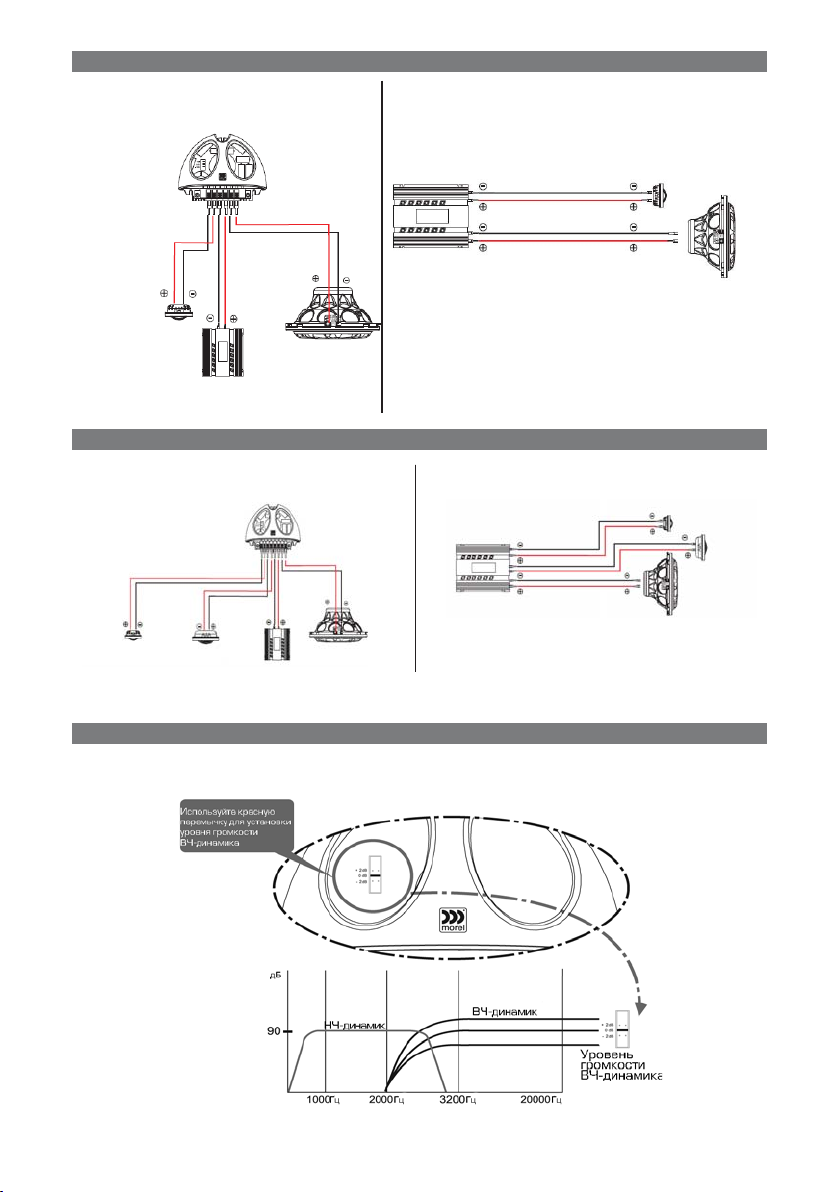

Схема подключения MXR200 (двухполосная система)

Пассивное подключение Активное подключение

Высокочастотный выход

Низкочастотный выход

Вход твитера

Вход НЧ-динамика

Твитер

НЧ-динамик

Двухканальный усилитель с кроссоверной фильтрацией
выходов с минимальной частотой 2500 Гц

Выход усилителя

Схема подключения кроссовера MXR300 (трехполосная система)

Пассивное подключение Активное подключение

Вход твитера

Высокочастотный выход

Вход
СЧ-динамика

Твитер

НЧ-динамик

СЧ-динамик

Выход усилителя

Низкочастотный выход

Двухканальный усилитель с кроссоверной фильтрацией
выходов с минимальной частотой 2500 Гц

Вход НЧ-динамика

Регулировка параметров кроссоверов

8 Virtus 402/502/602/503/603

Хранение, транспортирование, ресурс, утилизация

Динамики рекомендуется хранить в складских или домашних условиях и при
необходимости транспортировать в крытых транспортных средствах любого
вида в упакованном виде при температуре от -25 °С до +35 °С. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямых сол­нечных лучей и должно исключать возможность механических повреждений.

Срок службы динамиков — 2 года. Динамики не содержат вредных материа­лов и безопасны при эксплуатации и утилизации (кроме сжигания в неприспосо­бленных условиях).

Условия гарантии

При соблюдении владельцем правил эксплуатации, изложенных в настоящем
Руководстве пользователя, динамики обеспечивают безопасность в полном
объеме требований настоящего законодательства, не оказывают вредного воз­действия на окружающую среду и человека и признаны годным к эксплуатации.

Динамики имеют гарантийный срок эксплуатации 6 месяцев с момента
покупки без учета времени пребывания в ремонте при соблюдении правил экс­плуатации. Право на гарантию дается при заполнении сведений прилагаемого
гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже
принадлежности акустических систем, если их замена предусмотрена кон­струкцией и не связана с разборкой динамиков: монтажные приспособления,
документацию.

При возврате дефектный товар принимается только в оригинальной
упаковке.

Не забудьте приложить копию кассового чека или товарной накладной, где
указана дата покупки, а также подробное описание дефекта товара.

Гарантия не распространяется на изделия, получившие повреждения в
результате превышения максимально допустимой паспортной величины звуко­вой нагрузки, нарушения условий эксплуатации или участия в мероприятиях по
экстремальному использованию изделия.

9

Для заметок

10 Virtus 402/502/602/503/603

Для заметок

11

Производитель придерживается политики постоянного улучшения своей

продукции, поэтому технические характеристики и внешний вид могут быть

изменены без предварительного уведомления.

www.morelhifi.com

Наименование: Морель Виртус 402/502/602/503/603
Страна-производитель: Израиль
Основное предназначение товара:

двухполосная/трехполосная компонентная акустическая
система

Срок службы: 2 ãîäà
Изготовитель: Морель

17 Хамазмера Стрит, Несс Зиона, 70400, Израиль
