Oddíl A:
Při každém cyklu mytí.
Oddíl B:
Pouze u programů s předmytím.
(Řiďte se pokyny!)
Mechanický ukazatel C.
Případná elektrická kontrolka na ovládacím panelu.
Kontrola hladiny
oplachovacího prostředku
Kontrola hladiny
regenerační soli
Naplnění košů
Výběr programu
Vypnutí spotřebiče
Zavření přívodu vody,
vyprázdnění košů
Naplnění dávkovače
mycího prostředku
Změna programu
Přidání zapomenutého
nádobí do myčky
Vypnutí přístroje během
cyklu mytí
Dvířka otevírejte
opatrně. Z otevřených
dvířek může unikat
horká pára!
POZOR!
Zapnutí spotřebiče
Spotřebič se zapíná stiskem tlačítka hlavního vypínače (Power) a otevřením dvířek.
Rychlý návod k obsluze
Podrobné postupy obsluhy najdete v jednotlivých kapitolách návodu.
C
Spuštění myčky
(Pouze u modelů se systémem změkčování vody.)
Případná elektrická kontrolka na ovládacím panelu.
Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u
některých modelů), dá se nutnost doplnění soli do změkčovače odhadnout
podle počtu cyklů, po které byla myčka v provozu.
Případné větší zbytky jídla je nutné seškrábnout. Zbytky připáleného jídla na pánvích a
kastrolech změkčete a potom naplňte koše. Viz pokyny k plnění myčky.
Opakovaným stiskem tlačítka Program vyberte příslušný program. (Viz oddíl nazvaný
Pokyny k obsluze.)
Zavřete dvířka, otevřete přívod vody a stiskněte tlačítko Start/Pause. Přístroj se
spustí asi za 10 vteřin.
1. Běžící cyklus lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a
voda se vypustí. Pokud k tomu dojde, je nutné dávkovač mycího prostředku doplnit.
2. Stiskněte tlačítko Start/Pause, poté podržte tlačítko programu po dobu delší než 3 vteřiny;
tím se běžící program zruší.
3. Zvolte nový program.
4. Myčku znovu spusťte.
1.Otevřete dveře, pro zapnutí myčky stiskněte tlačítko on-off (zap.-vyp.)
2.Zavřete dveře, otáčejte voličem, dokud se nerozsvítí zvolený program
(viz oddíl nazvaný „Pokyny k obsluze“)
3.Zavřete dveře, myčka začne opět pracovat po 10 sekundách
4. Dvířka zavřete a stiskněte tlačítko Start/Pause. Myčka se opět spustí asi za
10 vteřin.
Po skončení cyklu mytí se 8x ozve bzučák myčky a myčka se poté vypne.
Spotřebič se vypíná stiskem tlačítka Power.
Pozor: Před vyprázdněním myčky je třeba několik minut počkat (asi 15 minut),
protože ještě horké nádobí a náčiní je při manipulaci náchylnější k rozbití. Bude
potom také lépe schnout. Přístroj vyprazdňujte od spodního koše.
Jestliže přístroj během cyklu mytí vypnete, při opětovném spuštění znovu zvolte
požadovaný cyklus mytí a myčku obsluhujte v souladu s původním zapnutým stavem.
A
B
Page 3
UPOZORNĚNÍ:
Prostudujte si tento návod
Než zavoláte do servisu
.................................... ...3Součásti myčky...... ..
4) Před prvním použitím.....................................4
A. Změkčovač vody.........................................4
5) Plnění košů myčky.........................................9
....................9Pozor před a po plnění košů myčky
7) Údržba a čištění...........................................13
..........................................13Filtrační soustava
..............................14Péče o myčku..................
B. Plnění změkčovače solí................................5
C. Plnění dávkovače oplachovacího prostředku..5
D. Účinek mycího prostředku ............................6
6
) Spuštění programu myčky...........................11
.........................................11Tabulka cyklů mytí
................................12Zapnutí přístroje...........
..............................12Změna programu.............
...........................12Na konci cyklu mytí.............
8
) Návod k montáži.......................................15....
1) Bezpečnostní informace................................1
2) Likvidace.......................................................2
3) Obsluha........................................................3
Ovládací panel.................................................3
Postup při plnění běžným nádobím..................10
Vážený zákazníku,
tento spotřebič je určen k použití v domácnostech a
podobných provozech, jako jsou například:
- kuchyňky pro personál v obchodech, kancelářích a na
dalších pracovištích;
-hospodářské usedlosti;
- pro hosty v hotelech, motelech a dalších ubytovacích
zařízeních;
- v penzionech a podobných zařízeních.
Před použitím myčky si důkladně prostudujte tento návod –
pomůže vám při řádném používání a údržbě myčky.
Uschovejte hoj k pozdějšímu nahlédnutí.
Předejte ho případnému dalšímu majiteli myčky.
Tento návod obsahuje oddíly, které se týkají bezpečnosti,
obsluhy, montáže, řešení problémů atd.
S vyřešením některých běžnějších problémů vlastními
silami vám pomůže oddíl řešení problémů.
Pokud problém nedokážete vyřešit sami, požádejte o
pomoc odborného technika.
Výrobce může v souladu se svou politikou
neustálého vývoje a zdokonalování výrobku
provádět změny bez předchozího upozornění.
9
) ŘEŠENÍ PROBLÉMŮ.....................................22
Než zavoláte do servisu ..................................22
Chybové kódy................................................23
Technické údaje.............................................24
.................................. 15Příprava montáže.........
...16Rozměry pohledového panelu a montáž.........
..............18Nastavení síly pružiny dveří...............
.............................18Připojení vypouštěcí hadice
Postup montáže myčky......................... 19..........
Elektrická instalace...........................20..............
Připojení vody.................................. 21..............
P
lnění košů podle normy En50242
Page 4
TYTO BEZPEČNOSTNÍ INFORMACE SI PEČLIVĚ PROSTUDUJTE A
ŘIĎTE SE JIMI. TENTO NÁVOD USCHOVEJTE.
1. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE
PŘED POUŽITÍM SI PŘEČTĚTE VEŠKERÉ POKYNY
1
UZEMNĚNÍ
POZOR!
POZOR! SPRÁVNÉ POUŽITÍ
Při používání myčky dodržujte následující bezpečnostní opatření:
P
OZOR!
Spotřebič musí být uzemněn. Uzemnění v
případě poruchy snižuje nebezpečí úrazu
elektrickým proudem, protože proud svádí
cestou nejmenšího odporu. Tento spotřebič je
vybaven šňůrou, která obsahuje zemnicí vodič
a zemnicí konektor.
Konektor musí být zapojen do vhodné
zásuvky, která je osazena a uzemněna v
souladu s veškerými místně platnými předpisy
a vyhláškami.
Nesprávné zapojení zemnicího vodiče může
vést k nebezpečí úrazu elektrickým
proudem.
V případě pochybností o správném
uzemnění spotřebiče se poraďte s odborně
způsobilým elektrikářem nebo zástupcem
servisu. Konektor dodávaný se spotřebičem
neupravujte, pokud se nehodí do vaší
zásuvky. Požádejte odborně způsobilého
elektrikáře, aby osadil vhodnou zásuvku.
Na dvířkách a koších na nádobí nestůjte,
neseďte a používejte je pouze k určenému
účelu.
Při použití nebo bezprostředně po něm se
nedotýkejte topného tělesa. (Platí pouze u přístrojů
s viditelným topným tělesem.)
Myčku nespouštějte, pokud nejsou řádně
namontované všechny kryty. Za provozu myčky
otevírejte dvířka velmi opatrně, hrozí vystříknutí
vody.
Na otevřená dvířka nepokládejte těžké předměty
ani na ně nestoupejte. Přístroj by se mohl
převrátit.
Při vkládání věcí k mytí:
1) Ostré předměty umísťujte tak, aby nemohly
poškodit těsnění dvířek.
2) Pozor: Nože a ostatní náčiní s ostrými špičkami
vždy ukládejte do koše špičkou dolů nebo ve
vodorovné poloze.
Při používání myčky se vyvarujte dotyku plastových
předmětů s topným tělesem. (Platí pouze u
přístrojů s viditelným topným tělesem.)
Po skončení cyklu mytí se přesvědčte, že dávkovač
mycího prostředku je prázdný.
Nemyjte plastové předměty, pokud nejsou
označené jako „vhodné do myčky“ nebo obdobně.
U takto neoznačených plastových předmětů si
zjistěte doporučení výrobce.
Používejte pouze mycí a oplachovací prostředky
určené pro automatické myčky nádobí.
V myčce nikdy nepoužívejte mýdlo, prací prášky
ani prostředky pro ruční mytí. Tyto výrobky
uchovávejte mimo dosah dětí.
Dětem neumožňujte přístup k mycím a
oplachovacím prostředkům ani k otevřeným
dvířkům myčky – uvnitř by mohly být zbytky mycího
prostředku.
Tento spotřebič není určen k používání osobami
(včetně dětí) se sníženou tělesnou, smyslovou
nebo duševní schopností, příp. s nedostatkem
zkušeností a znalostí, pokud nejsou pod dohledem
osoby zodpovědné za jejich bezpečnost nebo
nejsou touto osobou vyškolené k používání
spotřebiče.
Děti by měly být pod dohledem, aby si se
spotřebičem nehrály.
Mycí prostředky do myčky nádobí jsou silně
zásadité, při požití mohou být velice nebezpečné.
Zabraňte styku s pokožkou a očima a nedovolte
dětem přibližovat se k myčce, jestliže jsou
otevřená dvířka.
Dvířka nenechávejte otevřená, protože to může
zvyšovat nebezpečí zakopnutí.
Poškozenou přívodní šňůru musí vyměnit výrobce,
jeho servisní zástupce nebo obdobně způsobilá
osoba, aby nedošlo k nebezpečí.
Při vyřazování staré myčky z provozu nebo její
likvidaci odmontujte dvířka mycího prostoru.
Obalové materiály likvidujte vhodným způsobem.
Myčku používejte pouze k jejímu určenému účelu.
Napájecí šňůra nesmí být při montáži spotřebiče
příliš nebo nebezpečně ohnutá ani zmáčknutá.
Nehrajte si s ovládacími prvky.
Spotřebič má být připojený k vodovodu novou
sadou hadic; staré sady hadic znovu
nepoužívejte.
Maximální počet jídelních souprav k mytí je 12.
Maximální přípustný vstupní tlak vody je 1 Mpa.
Minimální přípustný vstupní tlak vody je 0,04 Mpa.
Page 5
2
2. LIKVIDACE
n
n
n
n
n
POZOR!
Obalový materiál od myčky likvidujte řádným způsobem.
Veškeré obalové materiály lze recyklovat.
Plastové dílce jsou označené standardními mezinárodními zkratkami:
PE – polyetylen, např. balicí fólie
PS – polystyren, např. vycpávkový materiál
POM – polyoxymetylen, např. plastové sponky
PP – polypropylen, např. doplňovač soli
ABS – akronytrilbutadienstyren, např. ovládací pan
Obalový materiál může být nebezpečný pro děti.
Obal i spotřebič prosím likvidujte ve sběrném dvoře. Z toho důvodu odřízněte elektrický napájecí
kabel a znehodnoťte zavírání dvířek.
Lepenkové obaly se vyrábějí z recyklovaného papíru a měly by se odevzdat do papírového odpadu
k recyklaci.
Řádnou likvidací tohoto výrobku pomůžete předcházet možným negativním důsledkům pro životní
prostředí a lidské zdraví, které by jinak mohly být způsobeny nevhodným nakládáním s tímto
výrobkem v odpadu.
Více informací o recyklaci tohoto výrobku obdržíte od vašeho obecního úřadu a technických
služeb.
LIKVIDACE: Tento výrobek nelikvidujte jako netříděný komunální odpad. Je nezbytné tento odpad
sbírat odděleně za účelem dalšího zpracování.
Page 6
3. OBSLUHA
3
Součásti myčky
Control Panel
Než myčku poprvé použijete, prostudujte si celý návod, tím si zabezpečíte maximální
výkonnost myčky nádobí.
DŮLEŽITÉ
Pohled zezadu
Pohled zpředu
Dávkovač
Polička na šálky
Ostřikovače
Filtrační jednotka
Vstupní hadicová přípojka
Odpadní hadice
Dolní koš
Středová trubka
Horní koš
1
Nádobka na sůl
5
6
7
8
9
10
3
2
4
Ovládací panel
9
1
2
3
4
5
6
7
8
10
1
6
2
4
3
5
1.Tlačítko zapnutí / vypnutí: pro zapnutí / vypnutí napájení.
2.Tlačítko poloviční náplně: Slouží k volbě funkce poloviční náplně.
3. Indikátory na displeji: zobrazení zbývajícího času a stav
(aktuální průběh, odložení startu, atd..)
Indikátory programu:
Indikátor leštidla:
Signalizuje když je třeba naplnit dávkovač.
Indikátor soli
Signalizuje když je třeba naplnit dávkovač.
:
Indikátor funkce poloviční náplň :
Odložený start : 3h 6h 9h 12h
4.Tlačítko odloženého startu: stiskněte tlačítko pro
odložení startu
5. Volič mycího programu: Otáčením nastavíte volič
na příslušný program.
6.Tlačítko Start /Pauza: Slouží ke spuštění zvoleného
mycího programu nebo k pozastavení mycího
programu, jakmile je myčka v chodu.
Indikátor vodovodní kohoutek :
12
Page 7
Úprava spotřeby soli
4. PŘED PRVNÍM POUŽITÍM
dH
mmol/l
0~90~50~0.940
/
10-20
6-11
1.0-2.0
2060
21-30
12-172.1-3.03050
40
40
fH
0~6
7-14
15-21
Clarke
TVRDOST VODY
Poloha voliče
Spotřeba soli
(gramů/cyklus)
Vydatnost
(cyklů/kg)
18-2231-4022-283.1-4.0
4
A. Změkčovač vody
UPOZORNĚNÍ:
Pokud váš model nemá změkčovač vody, můžete tento oddíl přeskočit.
41-60
23-344.1-6.05030
60
20
29-42
35-5561-9843-696.1-9.8
Před prvním použitím myčky:
A. Nastavte změkčovač vody.
B. Vložte do myčky nádobí 1,5 kg soli a naplňte nádobku se solí vodou.
C. Vložte oplachovací prostředek.
D. Vložte mycí prostředek.
Změkčovač vody se musí nastavit ručně s použitím číselníku tvrdosti vody.
Změkčovač vody je určen k odlučování minerálů a solí z vody; zabrání se tak škodlivému nebo nepříznivému dopadu
na provoz spotřebiče.
Čím vyšší je obsah těchto minerálů a solí, tím tvrdší je voda.
Změkčovač by se měl nastavit podle tvrdosti vody ve vašem okolí. Tvrdost vody v okolí vám sdělí příslušná
vodárenská společnost.
Myčka je navržena tak, že umožňuje upravovat množství spotřebovávané soli na základě tvrdosti používané vody.
Smyslem tohoto opatření je optimalizovat spotřebu soli a přizpůsobit ji daným okolnostem.
Úpravu spotřeby soli proveďte následovně:
1. Otevřete dveře, zapněte myčku.
2. Podržte tlačítko Start/Pause po dobu delší než 3 vteřiny; tím aktivujete režim nastavení změkčovače vody (do 60
vteřin po zapnutí spotřebiče).
3. Stiskem tlačítka Program zvolte příslušné nastavení podle místních podmínek; nastavení se mění v tomto pořadí:
H1 -> H2-> H3-> H4-> H5-> H6.
4. Stiskem tlačítka Start/Pause opusťte režim nastavení.
Pozn. 1:
1 °dH = 1,25; °Clarke = 1,78; °fH = 0,178 mmol/l
dH = německá stupnice
fH = francouzská stupnice
Clarke = britská stupnice
Pozn. 2:
Tovární nastavení: H4 (EN 50242).
Informace o tvrdosti dodávané vody vám podá příslušná vodárenská správa.
ZMĚKČOVAČ VODY
Tvrdost vody se mění podle místa. Když se v myčce používá tvrdá voda, tvoří se na nádobí a náčiní usazeniny.
Spotřebič je vybaven speciálním změkčovačem, který využívá nádobku se solí za účelem odlučování vápna a
minerálů z vody.
H1--svítí kontrolka Rapid
H2--svítí kontrolka 1 Hour
H3--svítí kontrolka 1 Hour, Rapid
H4--svítí kontrolka Glass
H5--svítí kontrolka Glass, Rapid
H6--svítí kontrolka Glass, 1 Hour
Page 8
Pozor!
5
B. Plnění změkčovače solí
C. Plnění dávkovače oplachovacího prostředku
POZNÁMKA:
Otevřít
12
1
2
Vždy používejte sůl určenou k použití v myčkách nádobí.
Nádobka na sůl se nachází pod dolním košem a postup jejího plnění je vysvětlen níže.
Používejte pouze sůl určenou k použití v myčkách nádobí! Jakákoli jiná sůl, která není určená k
použití v myčkách nádobí, zejména kuchyňská sůl, poškodí změkčovač vody. Výrobce v případě
škod způsobených použitím nesprávné soli nedává žádnou záruku a nenese odpovědnost za
žádné způsobené škody.
Solí plňte těsně před zahájením některého z úplných cyklů mytí. Nedochází tak k
dlouhodobému ulpívání zrnek soli nebo případné rozlité slané vody na spodku přístroje, které
by jinak mohlo působit korozi.
A
B
C
D
E
F
Po vyjmutí dolního koše odšroubujte a odmontujte víčko nádobky na sůl.
Konec trychtýře (součást dodávky) zasuňte do otvoru a vsypte do myčky asi 1,5 kg soli.
Doplňte nádobku vodou. Je normální, že trocha vody z nádobky přeteče.
Po naplnění nádobky pevně zašroubujte víčko ve směru hodinových ručiček.
Po naplnění nádobky solí zhasne výstražná kontrolka stavu soli.
Bezprostředně po naplnění nádobky solí by se měl spustit program mytí (doporučujeme
kratší program). Jinak by mohlo dojít k poškození filtrovací soustavy, čerpadla nebo jiných
důležitých součástí slanou vodou. Na takovéto poškození se nevztahuje záruka.
1.Nádobku na sůl plňte pouze tehdy, když se na ovládacím panelu rozsvítí výstražná kontrolka stavu
soli. Kontrolka může dále svítit i po doplnění soli, jestliže je sůl hůře rozpustná.
Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u některých modelů),
můžete nutnost doplnění soli do změkčovače odhadnout podle počtu cyklů, po které byla myčka v
provozu.
2.Pokud dojde k rozlití soli, spusťte program namáčení nebo rychlý program; tím přebytečnou sůl
odstraníte.
Dávkovač oplachovacího prostředku
Oplachovací prostředek se uvolňuje při posledním oplachování a brání tvoření kapiček vody na nádobí, které by
mohly zanechávat skvrny nebo šmouhy. Zlepšuje také schnutí tím, že dovoluje vodě stékat po nádobí. Vaše myčka je
určena k použití tekutých oplachovacích prostředků. Dávkovač oplachovacího prostředku se nachází na vnitřní straně
dvířek vedle dávkovače mycího prostředku. Dávkovač se plní tak, že otevřete víčko a naléváte oplachovací
prostředek do dávkovače, dokud ukazatel hladiny zcela nezčerná. Objem nádobky na oplachovací prostředek je asi
110 ml.
Účinek oplachovacího prostředku
Oplachovací prostředek se automaticky dávkuje během posledního oplachování, zajišťuje důkladné opláchnutí a
schnutí bez skvrn a šmouh.
Pozor!
Používejte pouze značkové oplachovací prostředky pro myčky nádobí. Do dávkovače oplachovacího prostředku nikdy
nenalévejte žádné jiné látky (např. prostředek na čištění myčky, tekutý mycí prostředek). To by spotřebič poškodilo.
Page 9
6
Dávkovač otevřete tak, že víčkem otočíte do polohy „otevřeno“ (doleva) a vytáhnete je.
Oplachovací prostředek opatrně nalijete do dávkovače, abyste nepřelili.
Znovu nasadíte víčko v poloze „otevřeno“ a otočíte jím do polohy „zavřeno“ (doprava).
Nastavení dávkovače oplachovacího prostředku
1
2
3
S ubývajícím množstvím oplachovacího prostředku se mění
velikost černé tečky na optickém ukazateli stavu oplachovacího
prostředku, jak je uvedeno níže.
Plný
3/4 objemu
1/2 objemu
1/4 objemu – doplnit, aby se zamezilo tvorbě skvrn
Prázdný
Nastavovací
páčka (Oplach)
Kdy dávkovač oplachovacího prostředku dolévat
Případný přeteklý oplachovací prostředek otřete savou utěrkou, aby při příštím mytí nedocházelo k
nadměrnému pěnění. Před zavřením dvířek myčky nezapomeňte znovu nasadit víčko.
POZNÁMKA:
POZNÁMKA:
D. Účinek mycího prostředku
M
A
X
Pozor!
1
23
Jestliže na ovládacím panelu není výstražná kontrolka stavu oplachovacího prostředku, můžete jeho množství odhadnout
podle barvy optického ukazatele „C“, který se nachází vedle víčka. Když je dávkovač oplachovacího prostředku plný, celý
ukazatel zčerná. S ubývajícím množstvím oplachovacího prostředku se černá tečka zmenšuje. Hladinu oplachovacího
prostředku nikdy nenechte poklesnout pod 1/4 objemu.
C (Ukazatel stavu oplachovacího prostředku)
Dávkovač oplachovacího prostředku má šest poloh nebo čtyři polohy.
Vždy začínejte s dávkovačem nastaveným v poloze „4“. Pokud jsou na
nádobí skvrny a špatně schne, zvyšte množství dávkovaného
oplachovacího prostředku: vyjměte víčko dávkovače a pootočte
kolečkem na „5“. Pokud nádobí stále špatně schne nebo jsou na něm
skvrny, nastavte kolečko na další vyšší hodnotu, dokud není nádoby
beze skvrn. Doporučené nastavení je „4“. (Tovární hodnota je „4“.)
Jestliže jsou na nádobí po umytí kapky vody nebo vápnité skvrny, zvyšte
dávku. Jestliže jsou na nádobí lepkavé bělavé skvrny nebo na sklenicích a
ostřích nožů namodralý povlak, snižte ji.
Mycí prostředky a jejich chemické přísady jsou nezbytné k odstranění nečistot, jejich rozmělnění a odvedení z myčky.
K tomuto účelu se hodí většina mycích prostředků obchodní jakosti.
Správné používání mycího prostředku:
Používejte pouze mycí prostředky zvlášť vyráběné pro použití v myčkách nádobí. Používejte čerstvý a suchý mycí
prostředek. Práškový mycí prostředek do myčky nedávkujte, pokud není připravená na mytí nádobí.
Page 10
7
Používané množství mycího prostředku
Mycí prostředky do myček jsou žíraviny! Dobře je uschovejte před dětmi.
POZOR!
Koncentrované mycí prostředky
Mycí prostředky v tabletách

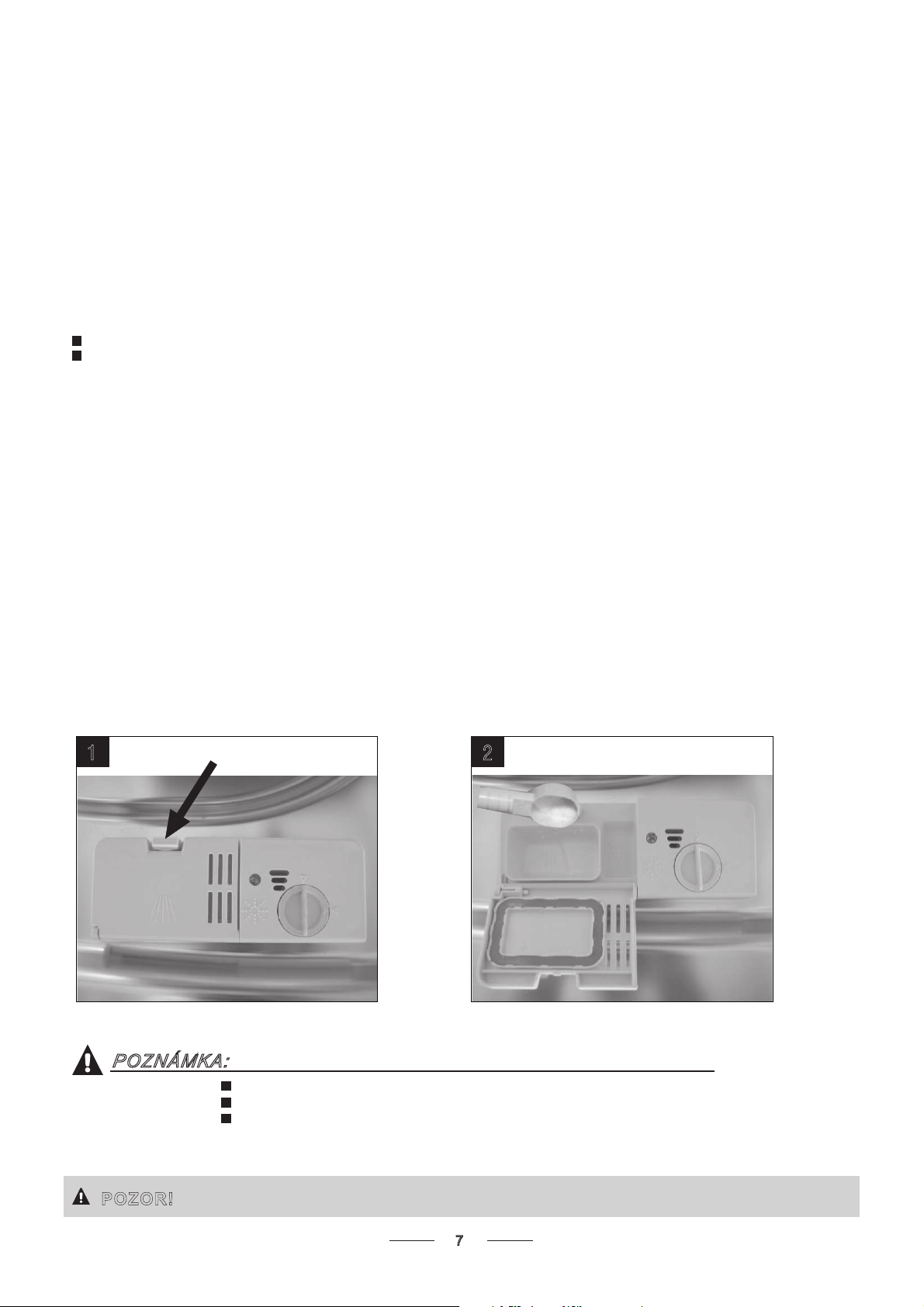

Dávkovač mycích prostředků
Mycí prostředky
POZNÁMKA:
12
Stiskem západky otevřít
Existují 3 druhy mycích prostředků:
1. s fosfáty a chlorem;
2. s fosfáty a bez chloru;
3. bez fosfátů a bez chloru.
Nové práškové mycí prostředky jsou obvykle bez fosfátů. Schopnost fosfátů změkčovat vodu není proto využitelná. V
takovém případě doporučujeme naplnit nádobku na sůl solí, i když je tvrdost vody jen 6 °dH. Při používání mycích
prostředků bez fosfátů se v tvrdé vodě na nádobí a sklenicích často tvoří bílé skvrny. V takovém případě dosáhnete
lepších výsledků, když použijete větší množství mycího prostředku. Mycí prostředky bez chloru mají pouze malou
bělicí schopnost. Intenzivní a barevné skvrny se nedají zcela odstranit. V takovém případě volte program s vyšší
teplotou.
Podle chemického složení lze mycí prostředky rozdělit na dva základní typy:
běžné, zásadité mycí prostředky s žíravými přísadami;
mírně zásadité koncentrované mycí prostředky s přírodními enzymy.
Různé značky mycích prostředků v tabletách se rozpouštějí různě rychle. Některé mycí prostředky v
tabletách se proto při krátkých programech mytí nemohou rozpustit a vyvinout svou plnou čisticí sílu.
Při použití mycích prostředků v tabletách proto používejte delší programy, aby došlo k úplnému
odstranění zbytků mycích prostředků.
Dávkovač je třeba doplňovat před zahájením každého cyklu mytí podle pokynů uvedených v
tabulce cyklů mytí. Vaše myčka spotřebovává méně mycích a oplachovacích prostředků než
běžná myčka. Na jednu dávku nádobí je obecně potřeba pouze jedna polévková lžíce mycího
prostředku. Na silněji znečištěné nádobí je potřeba větší množství. Mycí prostředek vždy
dávkujte bezprostředně před spuštěním myčky, jinak by mohl zvlhnout a nemusel by se řádně
rozpustit.
Jestliže je zavřené víčko, stiskněte uvolňovací tlačítko. Víčkootevře pružina.
Mycí prostředek vždy dávkujte bezprostředně před zahájením cyklu mytí.
Používejte pouze značkové mycí prostředky pro myčky nádobí.
Page 11

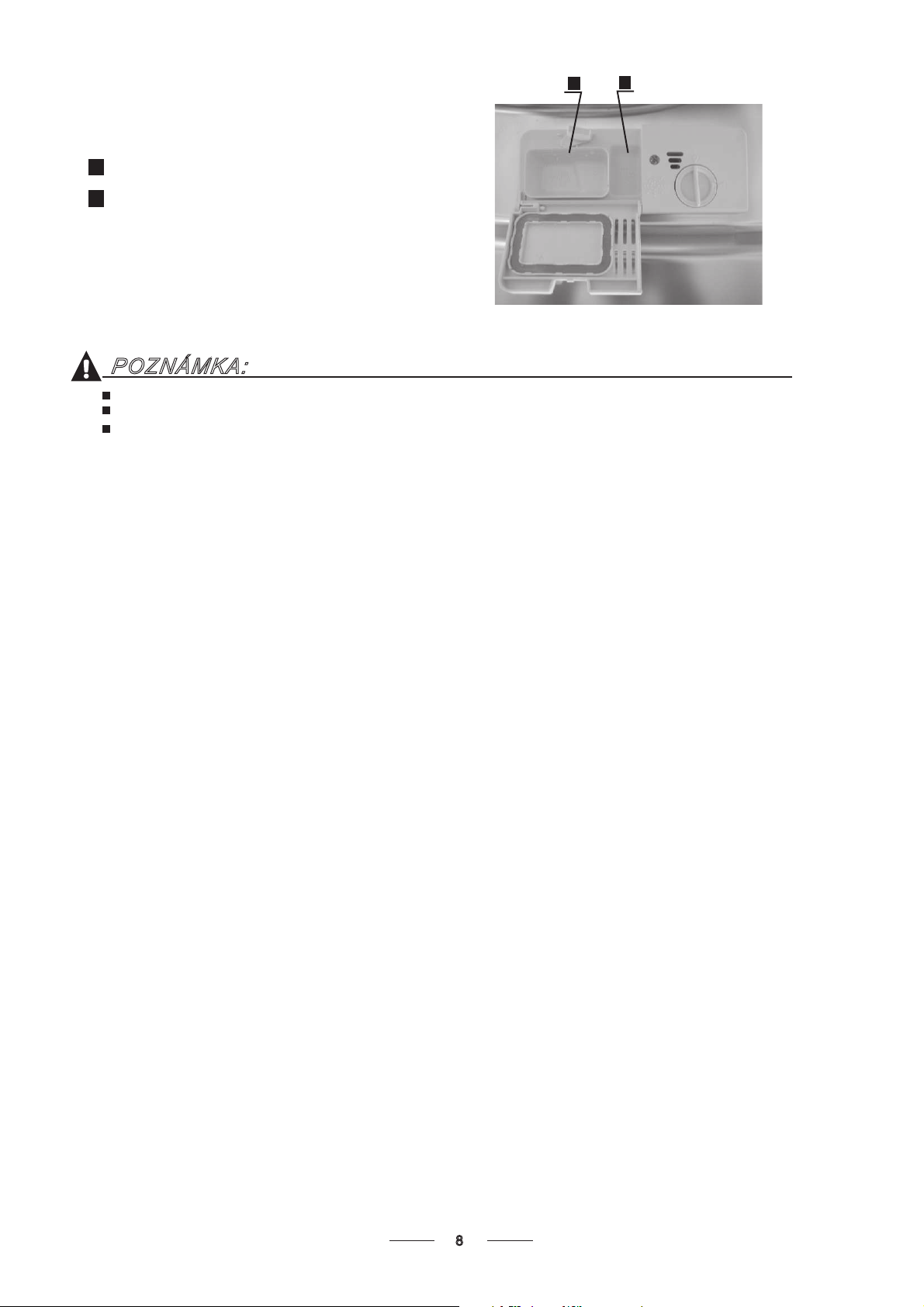

Mycí prostředek se doplňuje do dávkovače.
Velikost dávek naznačuje značení,
viz obrázek vpravo:
Hladina mycího prostředku na hlavní cyklus mytí.
.Hladina mycího prostředku na cyklus předmytí
A
B
Dávkování mycího prostředku
POZNÁMKA:
8
A
B
Dodržujte doporučení výrobce, pokud jde o dávkování a skladování,
uvedená na obalu mycího prostředku.
Zavřete víčko a stiskněte ho, aby zapadlo.
Pokud je nádobí silně zašpiněné, vložte dodatečnou dávku mycího
prostředku do oddílu na předmytí. Tento mycí prostředek bude účinkovat ve fázi předmytí.
Informace o množství mycího prostředku na jednotlivé programy najdete na poslední straně.
Pamatujte, že dávky se mohou lišit v závislosti na stupni znečištění nádobí a tvrdosti vody.
Dodržujte prosím doporučení výrobce na obalu mycího prostředku.
Page 12
5. PLNĚNÍ KOŠŮ MYČKY
Následující příbory/nádobí jsou pro mytí v myčce
nevhodné
v omezené míře vhodné
Doporučení
POZNÁMKA:
Velmi malé předměty v myčce nemyjte, protože by mohly snadno vypadnout z koše.
Pozor před a po plnění košů myčky
Aby voda nekapala z horního koše do dolního, doporučujeme vyprazdňovat nejprve dolní koš a teprve potom horní.
Vyjímání nádobí
9
Doporučujeme nakoupit kuchyňské náčiní označené jako „vhodné do myčky“.
Používejte jemný mycí prostředek označený jako „šetrný k nádobí“. Případné další informace podají
výrobci mycích prostředků.
U některých druhů nádobí volte programy s co nejnižší teplotou.
Poškození skleněného nádobí a příborů zamezíte, když je z myčky nebudete vyjímat bezprostředně po
skončení programu.
příbory s rukojeťmi ze dřeva, rohoviny,
porcelánu nebo perleti
plastové předměty, které nejsou žáruvzdorné
starší příbory s lepenými díly, které nejsou
odolné vůči vysokým teplotám
slepované příbory nebo nádobí
cínové a měděné předměty
křišťálové sklo
ocelové předměty podléhající rezivění
dřevěné podnosy
předměty vyrobené ze syntetických vláken
některé druhy sklenic mohou po opakovaném
mytí zmatnět
stříbrné a hliníkové díly obvykle při mytí mění
barvu
glazurované vzory mohou při častém mytí v
myčce ztrácet barvu
(Myčka bude pracovat nejlépe, když se budete držet následujících rad k plnění.
Součásti a vzhled košů a košíků na příbory se mohou lišit podle konkrétního modelu.)
Případné větší zbytky jídla seškrábněte. Zbytky připáleného jídla na pánvích a kastrolech změkčete.
Není nutné nádobí oplachovat pod tekoucí vodou.
Předměty vkládejte do myčky následovně:
1. Předměty jako šálky, sklenice, hrnce, pánve apod. vkládejte dnem nahoru.
2. Zakřivené předměty nebo předměty s prohlubněmi vkládejte šikmo, aby z nich mohla odtékat voda.
3. Veškeré kuchyňské náčiní bezpečně naskládejte tak, aby se nemohlo převrátit.
4. Veškeré kuchyňské náčiní umísťujte tak, aby se ostřikovače mohly při mytí volně otáčet.
Duté předměty, jako jsou šálky, sklenice, kastroly apod., vkládejte dnem nahoru, aby se v nádobách
nebo na hlubokém dně nemohla držet voda.
Nádobí a příbory nesmějí ležet v sobě ani se vzájemně překrývat.
Sklenice se nesmějí dotýkat, jinak by se mohly poškodit.
Velké předměty, které se nejhůře myjí, vkládejte do dolního koše.
Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice a šálky na kávu a čaj.
Nože s dlouhým ostřím uložené ve svislé poloze mohou být nebezpečné!
Dlouhé nebo ostré příbory, například nože na porcování masa, se musejí ukládat vodorovně do
horního koše.
Myčku nepřetěžujte. Docílíte tak dobrých výsledků a přiměřené spotřeby energie.
Page 13
10

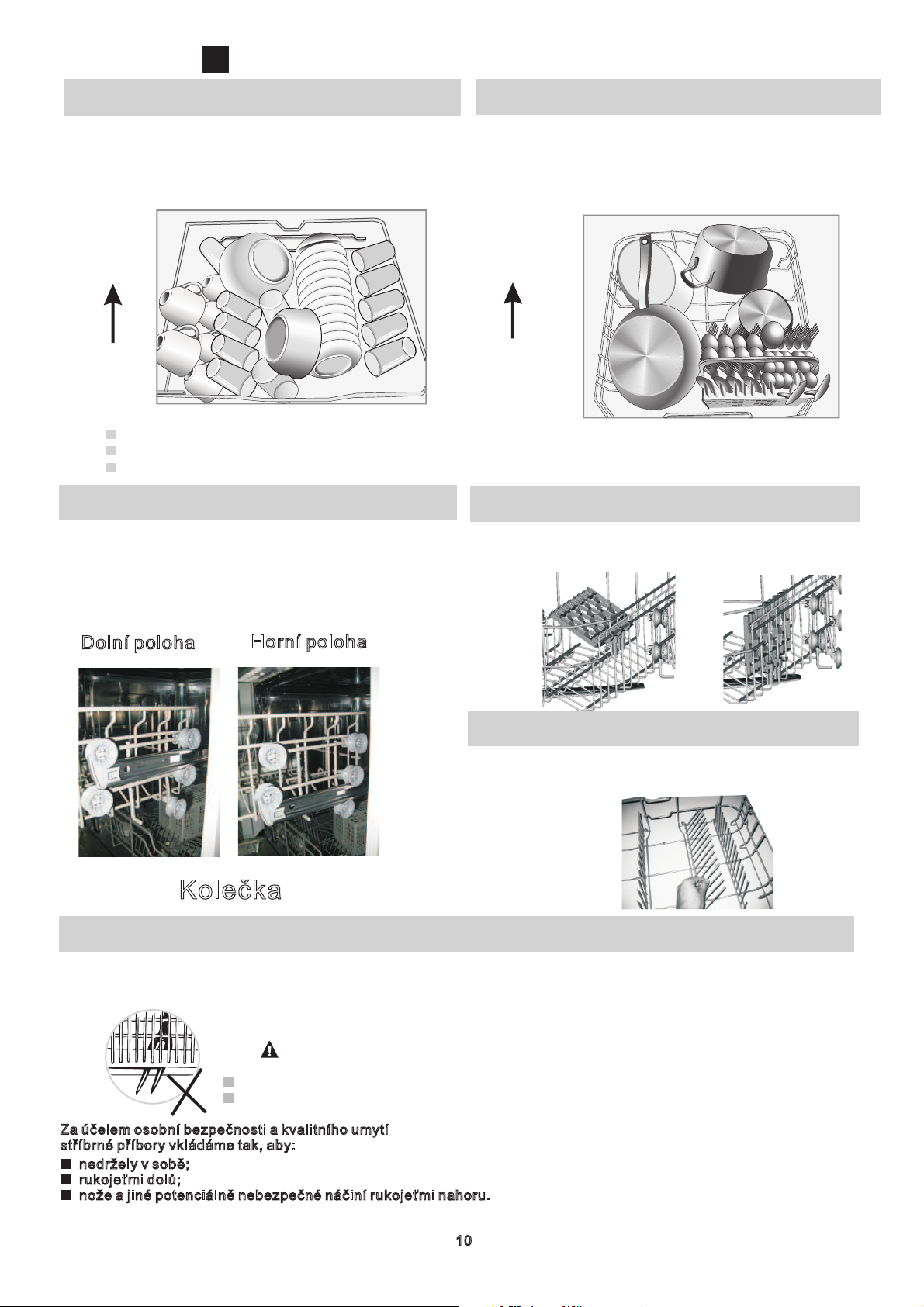

Plnění horního koše
Plnění dolního koše
Postup při vkládání běžného nádobí
DOVNITŘ
Dolní poloha
Horní poloha
Kolečka
Košík na příbory
Horní koš je určen na jemnější a lehčí nádobí, jako jsou
sklenice, šálky na kávu a čaj, podšálky, ale i talíře, menší
misky a mělké pánve (pokud nejsou příliš znečištěné).
Nádobí ukládejte tak, aby s ním stříkající voda nemohla
pohnout.
Doporučujeme velké předměty a ty, které se nejhůře
myjí, vkládat do dolního koše: například hrnce, kastroly,
poklice, servírovací mísy a misky, jak je vidět na
obrázku. Servírovací mísy a poklice je lepší ukládat na
stranu stojanů, aby nemohly bránit v pohybu otáčejícímu
se hornímu ostřikovači.
DOVNITŘ
Pamatujte prosím, že:
hrnce, servírovací mísy apod. se musejí vždy vkládat dnem vzhůru;
hluboké hrnce se mají vkládat našikmo, aby z nich mohla vytékat voda;
dolní koš má sklápěcí trny, aby se do něj vešly větší hrnce nebo více hrnců.
Nastavení horního koše
Výšku horního koše lze upravit, aby vzniklo více místa na
velké náčiní v horním nebo dolním koši. Výška horního koše
se dá upravit tak, že jeho kolečka nasadíte na kolejničky v
jiné výšce. Dlouhé předměty, jako jsou servírovací náčiní,
salátové vidličky a dlouhé nože, by se měly ukládat do
samostatné přihrádky, aby nevadily v otáčení ostřikovačů.
Sklápění přihrádek na šálky
Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí,
jak je vidět na obrázku.
Sklápění trnů dolního koše
Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí,
jak je vidět na obrázku
Příbory vkládejte do přihrádky na příbory odděleně a ve vhodných polohách a ujistěte se, že příbory nedrží v sobě,
což může být příčinou nedostatečného umytí.
Předměty nesmějí vyčnívat dnem košíku.
Náčiní vkládejte vždy ostrou špičkou dolů!
POZOR!
Za účelem osobní bezpečnosti a kvalitního umytí
s
tříbrné příbory vkládáme tak, aby:
nedržely v sobě;
rukojeťmi dolů;
nože a jiné potenciálně nebezpečné náčiní rukojeťmi nahoru.
Page 14
11
POZNÁMKA:
*EN 50242: Tento program je testovací cyklus. Údaje srovnávacího testu podle
EN 50242 jsou následující:
Kapacita: 12 souprav
Pozice horního koše: horní kolečka na kolejničkách
Nastavení leštidla: 6
PI: 0,49 W; Po: 0,45 W
Zapnutí myčky
Spuštění mycího cyklu:
6. Spuštění mycího programu
Tabulka mycích cyklů
POZNÁMKA:
znamená nutnost doplnit leštidlo do dávkovače leštidla.
( )
1
2
3
4
5
Vytáhněte dolní a horní koš, naplňte je nádobím a zasuňte zpět.
Doporučuje se naplnit nejdříve dolní koš a potom horní (viz oddíl nazvaný „Plnění myčky“).
Nasypte mycí prostředek (viz oddíl nazvaný „Sůl, mycí prostředek a leštidlo“).
Zapojte zástrčku napájecího kabelu do zásuvky. Napájení je 220–240 VAC / 50 Hz, specifikace zásuvky je 10 A
250 VAC. Zkontrolujte, zda je přívod vody otevřený na plný tlak.
Zavřete dveře a stiskněte tlačítko Zap./Vyp. Rozsvítí se kontrolka Zap./Vyp.
Otáčejte programovým voličem po směru hodinových ručiček, mycí program se bude měnit v následujícím
pořadí:
-> ->ECO-> -> -> .
Jakmile je vybrán program, rozsvítí se odpovídající kontrolka. Stiskněte tlačítko Start/Pauza a myčka spustí
program.
IntenzivníNormálníRychlýSklo90 min
ECO
Intenzivní
Normální
(*E N 5 02 42)
(nebo 3v1)
5/25g
(nebo 3v1)
5/25g
(nebo 3v1)
5/25g
Rychlý
160
185
145
40
1.35
0.91
1.6
0.6
19
15
11
12
90 min
90
11.5
1.35
5/25g
20g
Sklo
120
0.85
15
Pro silně znečištěné nádobí a
normálně zašpiněné hrnce,
pánve, nádobí atd.. se
zaschlými zbytky.
Krátké mytí mírně znečištěného
nádobí a rychlé mytí.
Pro mírně znečištěné nádobí,
které nepotřebují vynikající
sušení.
Pro lehce znečištěné nádobí a
sklo.
Toto je standardní program
vhodné pro běžně znečištěné
nádobí a je efektivnější z
hlediska kombinované spotřeby
energie a vody pro tento typ
nádobí.
5/25g
Program
Informace pro volbu cyklu
Popis cyklu
Mycí prostředek:
předmytí/
hlavní mytí
Doba trvání
cyklu (min.)
Voda (l)
El. energie
(kWh)
Leštidlo
Pro normálně zašpiněné nádobí,
např. hrnce, talíře, sklenice a
mírně zašpiněné pánve.
Před-mytí (50)
Mytí (65°C)
Oplachování
Oplachování
Oplachování (65°C)
Sušení
°C
Před-mytí (45)
Mytí (55°C)
Oplachování
Oplachování (65°C)
Sušení
°C
Před-mytí
Mytí (40°C)
Oplachování
Oplachování (60°C)
Sušení
Mytí (65)
Oplachování
Oplachování (65°C)
Sušení
°C
Mytí (40)
Oplachování
Oplachování (45°C)
°C
Před-mytí
Mytí (45°C)
Oplachování (65°C)
Sušení
Page 15
Změna programu…
Zapomněli jste kousek nádobí?
POZNÁMKA:
Na konci cyklu mytí
Zapomenutý kus nádobí lze do myčky přidat kdykoli předtím, než se otevře nádobka s mycím prostředkem.
Vložte zapomenuté kusy nádobí.
Zavřete dvířka.
Jakmile se vypne horní ostřikovač, můžete dvířka
otevřít úplně.
2
3
Pootevřete dvířka, tím přerušíte mytí.
1
4
5
6
Stiskněte tlačítko Start/Pause.
Stiskněte tlačítko Start/Pause, myčka se spustí
za 10 vteřin.
POZNÁMKA:
When following this procedure from step1 to step 3, the filter system will be removed;
when following it from Step 3 to Step 1, the filter system will be installed.
12
Při stisku tlačítka Start/Pause během mytí se mycí cyklus přeruší, kontrolka provozu přestane blikat a myčka
každou minutu zabzučí, dokud ji znovu nespustíte stiskem tlačítka Start/Pause.
Výchozí předpoklad:
Cyklus, který již běží, lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a spotřebič
vypustí mycí vodu. Pokud k tomu dojde, je nutné doplnit dávkovač mycího prostředku (viz oddíl „Dávkování mycího
prostředku“).
Stiskněte tlačítko Start/Pause, tím přístroj uvedete do pohotovostního režimu, poté podržte tlačítko programu
po dobu delší než 3 vteřiny, a pak můžete program změnit na požadovaný cyklus (viz oddíl „Spouštění cyklu
mytí…“).
1
2
Při otevření dvířek během cyklu mytí se činnost přístroje přeruší. Programová kontrolka přestane blikat a
bzučák každou minutu zabzučí, dokud dvířka zase nezavřete. Po zavření dvířek se přístroj znovu spustí
za 10 vteřin.
Jestliže váš model má funkci paměti při přerušení, přístroj dokončí zvolený program i po výpadku proudu.
Po skončení cyklu mytí se na 8 vteřin ozve bzučák myčky a poté se myčka vypne. Spotřebič vypnete stiskem
tlačítka Power, uzavřete přívod vody a otevřete dvířka myčky. Před vyjímáním nádobí několik minut počkejte,
abyste nádobí a náčiní nebrali ještě horké, protože tehdy jsou náchylnější k rozbití. Budou také lépe schnout.
Vypněte myčku.
Kontrolka programu svítí, ale nebliká – jedině tehdy je program u konce.
1. Vypněte myčku stiskem tlačítka Power.
2. Uzavřete přívod vody!
Opatrně otevřete dvířka.
Horké nádobí se snadno otluče. Nechte je proto asi 15 minut vychladnout, než je z přístroje vyjmete.
Otevřete dvířka myčky, nechte je pootevřená a před vyjímáním nádobí několik minut počkejte. Nádobí bude
chladnější a schnutí proběhne lépe.
Vyjměte nádobí z myčky.
Je normální, že je uvnitř myčky mokro.
Vyložte nejprve dolní koš, poté horní. Tím předejdete kapání vody z horního koše na nádobí v dolním koši.
POZOR! Je nebezpečné otevírat dvířka při mytí, protože horká voda by vás mohla opařit.
Page 16

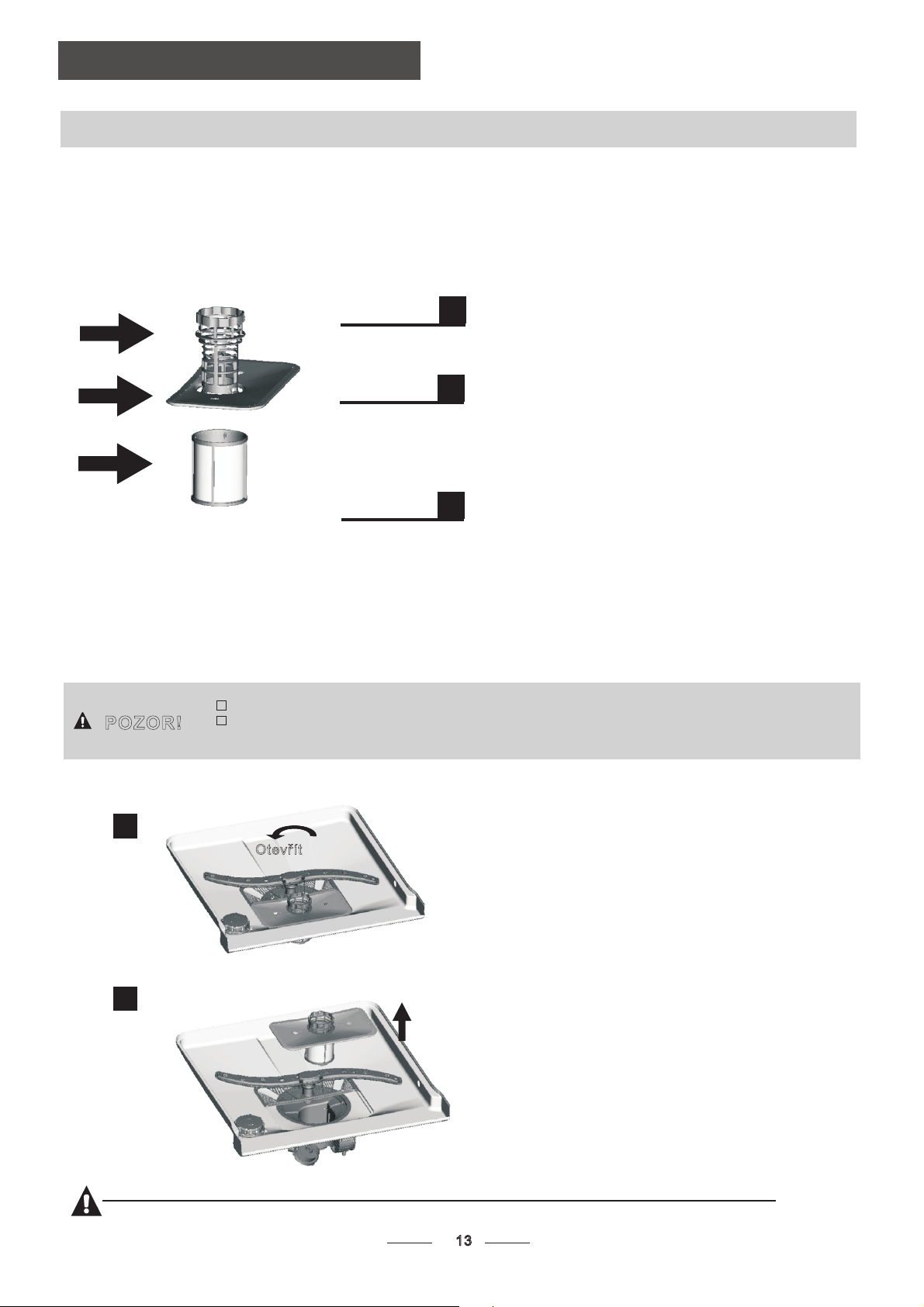

Filtr zabraňuje větším zbytkům jídla a jiným předmětům, aby vnikly do čerpadla.
Zbytky by mohly filtr ucpat, proto je nutné je odstranit.
Filtrační soustava se skládá z hrubého filtru,
plochého (hlavního) filtru a mikrofiltru (jemného filtru).
Hlavní filtr
1
Hrubý filtr
2
Jemný filtr
3
2
3
1
Filtrační jednotka
POZOR!
n
n
1
2
Krok č. 1: Otočte filtrem proti směru hodinových ručiček.
Krok č. 2: Vyjměte filtrační jednotku směrem nahoru.
Otevřít
7. ÚDRŽBA A ČIŠTĚNÍ
Filtrační soustava
POZNÁMKA:
Tímto postupem od 1. ke 2. kroku filtr vyjmete; obráceným postupem od
2. k 1. kroku filtr namontujete zpět.
13
Částečky jídla a nečistot zachycené na tomto filtru se rozmělní
speciální tryskou na dolním ostřikovači a spláchnou do odpadu.
Na hrubém filtru se zachycují větší předměty, například
kousky kostí nebo skla, které by mohly ucpat odpad. Předměty
zachycené filtrem odstraníte tak, že jemně zmáčknete čep v
horní části tohoto filtru a vytáhnete ho.
Tento filtr zachycuje zbytky jídla a nečistot v prostoru jímky a
zabraňuje jejich opětovnému nanesení na nádobí během
cyklu mytí.
Filtr účinně odstraňuje částice jídla z mycí vody, takže voda může být během cyklu recyklována. Nejlepších výsledků
a výkonu dosáhnete při pravidelném čištění filtru. Je proto užitečné odstraňovat větší částice jídla zachycené na
filtru po každém cyklu mytí tak, že půlkruhový filtr a víčko opláchnete pod tekoucí vodou. Filtrační jednotku
demontujete tak, že za madlo víčka zatáhnete směrem nahoru.
Myčku nikdy nepoužívejte bez filtrů.
Nesprávně vložený filtr může zhoršit výkon spotřebiče a poškodit nádobí a náčiní.
Page 17
Ochrana před mrazem
Péče o myčku
Čištění filtru
Čištění dvířek
POZOR!
POZOR!
n
n

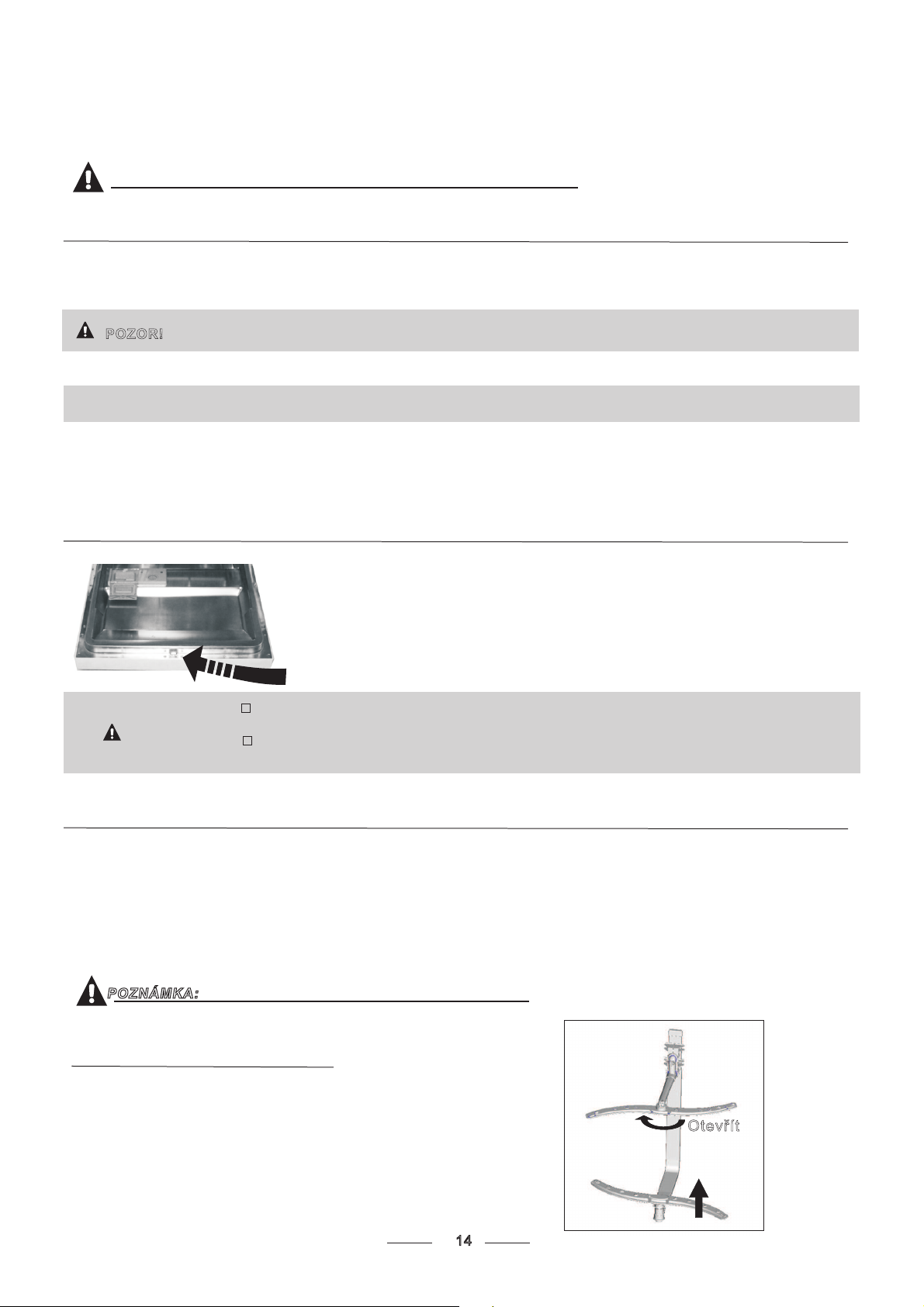

Čištění ostřikovačů
POZNÁMKA:
Jestliže vaše myčka nefunguje kvůli ledu,
obraťte se na odborný servis.
Připomínáme:
Celá filtrační jednotka by se měla čistit jednou týdně.
POZNÁMKA:
14
Otevřít
-Po každém použití myčky zkontrolujte, jestli nejsou filtry zanesené.
-Filtrační soustavu lze demontovat odšroubováním hrubého filtru. Případné zbytky jídla odstraňte a filtry
očistěte pod tekoucí vodou.
Hrubý a jemný filtr čistěte čisticím kartáčkem. Jednotlivé součásti filtru znovu sesaďte dohromady tak, jak ukazují
obrázky na poslední straně, a celou jednotku namontujte zpět do myčky, usaďte na místo a vtlačte směrem dolů.
Při čištění do filtrů netlučte. Filtry by se totiž mohly zkroutit a výkon myčky by se mohl snížit.
Ovládací panel lze očistit lehce navlhčeným hadříkem.
Po očištění panel vždy důkladně osušte.
Na vnější povrch používejte dobrou voskovou leštěnku na spotřebiče.
Na žádnou část myčky nikdy nepoužívejte ostré předměty, drátěnky ani hrubé čisticí prostředky.
Okraj dvířek čistěte vždy pouze měkkým, teplým navlhčeným hadříkem.
Vniknutí vody do zámku dvířek a elektrických součástí předejdete tím, že
nebudete používat žádné čisticí prostředky s rozprašovačem.
Na čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky s rozprašovačem,
protože by mohlo dojít k poškození zámku dvířek a elektrických součástí.
Nepoužívejte pískové čisticí prostředky ani některé papírové utěrky, protože by mohly
poškrábat nerezový povrch nebo na něm zanechat skvrny.
V zimě myčku na nádobí chraňte před mrazem. Po každém cyklu mytí postupujte následovně:
1. Odpojte myčku od elektrického napájení.
2. Uzavřete přívod vody a odpojte vstupní hadici od napouštěcího ventilu.
3. Vylijte vodu ze vstupní hadice a napouštěcího ventilu (vodu zachycujte do ploché misky).
4. Znovu zapojte vstupní hadici do napouštěcího ventilu.
5. Vyjměte filtr ze spodní části vany a jímku vysušte houbou.
Ostřikovače je třeba pravidelně čistit, protože trysky a ložiska
ostřikovačů se ucpávají látkami z tvrdé vody.
Horní ostřikovač demontujte tak, že podržíte matici a
ostřikovačem otáčíte po směru hodinových ručiček.
Dolní ostřikovač demontujete tak, že ho vytáhnete směrem
nahoru.
Ostřikovače omyjte v teplé mýdlové vodě a trysky očistěte
jemným kartáčkem. Po důkladném opláchnutí je opět namontujte.
Page 18
Jak udržovat myčku ve formě
15
Po každém mytí
Po každém mytí odpojte přívod vody ke spotřebiči a
nechte dvířka lehce pootevřená, aby se uvnitř
nehromadila vlhkost a zápach.
Odpojte šňůru
Před čištěním nebo údržbou vždy odpojte napájecí
šňůru ze zásuvky.
Nečistěte rozpouštědly ani písky
Vnější povrch a pryžové díly myčky čistěte bez použití
rozpouštědel nebo pískových čisticích prostředků.
Používejte pouze hadřík s teplou mýdlovou vodou.
Skvrny nebo šmouhy z vnitřního povrchu myčky
odstraňujte hadříkem navlhčeným vodou a trochou
octa nebo speciálním prostředkem na čištění myček
nádobí.
Při dlouhodobém nepoužívání
Doporučujeme spustit jeden cyklus mytí naprázdno
a poté odpojit šňůru ze zásuvky, uzavřít přívod vody
a nechat dvířka spotřebiče pootevřená. Těsnění
dvířek díky tomu déle vydrží a uvnitř spotřebiče se
nebude tvořit vlhkosti ani zápach.
Přesun spotřebiče
Jestliže potřebujete spotřebič přesunovat, snažte
se ho udržet ve svislé poloze. V naprosto
nevyhnutelných případech ho lze položit na záda.
Těsnění
Jednou z příčin vzniku zápachu v myčce jsou
zbytky jídla zachycené v těsněních. Pravidelné
čištění vlhkou houbičkou tomu zabrání.
Varování
Nebezpečí úrazu elektrickým proudem
Před montáží odpojte myčku od elektrické
sítě.
Neuposlechnutí tohoto příkazu může vést k
úrazu elektrickým proudem, a to i
smrtelnému.
Upozornění:
Montáž potrubí a elektrického
zařízení musí být provedena
odbornou firmou.
Příprava montáže
●
8. Montážní pokyny
Instalaci je třeba provádět v blízkosti stávající přívodní a vypouštěcí hadice a přívodu elektrického proudu.
Pro možnost připojení odpadových hadic myčky je třeba zvolit jednu stranu skříňky dřezu.
Poznámka: Zkontrolujte si dodávané montážní příslušenství (hák pro pohledový panel, šroub)
Přečtěte si pozorně montážní pokyny.
Page 19

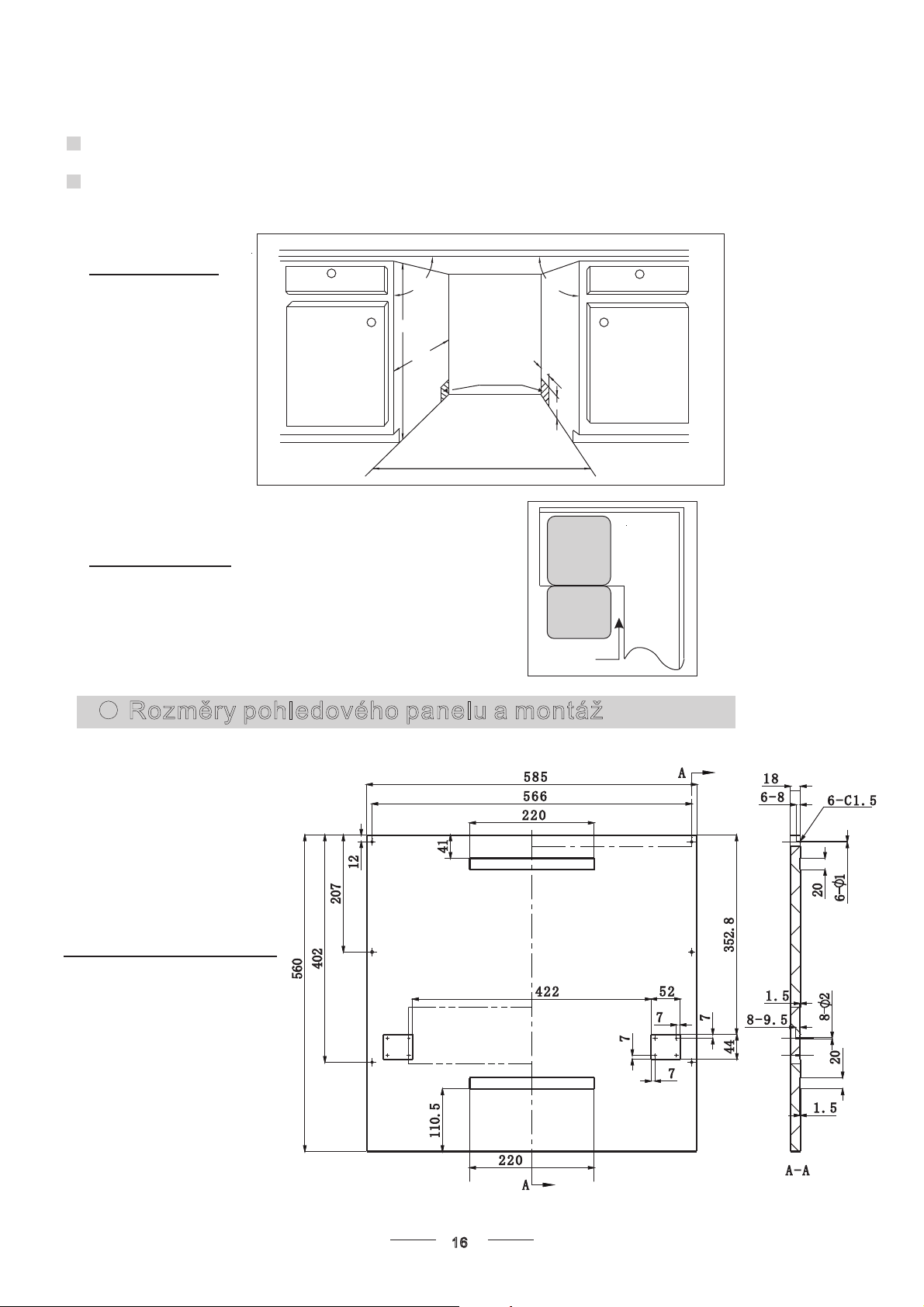

Znázornění rozměrů skříňky a montážní poloha myčky
● Před umístěním myčky do montážní polohy je třeba provést přípravu.
2
1
16
Minimální místo při otevření dveří.
【】
Obrázek 2
Rozměry skříňky
Maximálně 5 mm mezi
horní stranou myčky a
skříňkou; vnější hrana
dveří vyrovnaná se
skříňkou.
【】
Obrázek 1
Skříňka
Myčka
Dveře
myčky
Minimální mezera
50 mm
1.Pohledový dřevěný panel by mohl být upraven podle obrázku č. 3
Pohledový panel je třeba
připravit podle zobrazených
rozměrů
【】
Obrázek 3
● Rozměry pohledového panelu a montáž
90 °
90 °
600 mm
820mm
100
580mm
80
Místo mezi spodní
stranou skříňky a
podlahou
Vstupy pro přívod
elektřiny a vody a
pro odpadní hadici
(: mm)Jednotky
V blízkosti dřezu si zvolte místo pro provedení montáže přívodní a vypouštěcí hadice (viz obr. 1).
Pokud je myčka instalována v rohu, je třeba ponechat dostatek místa (viz obr. 2) na otevření dveří.
Page 20
17

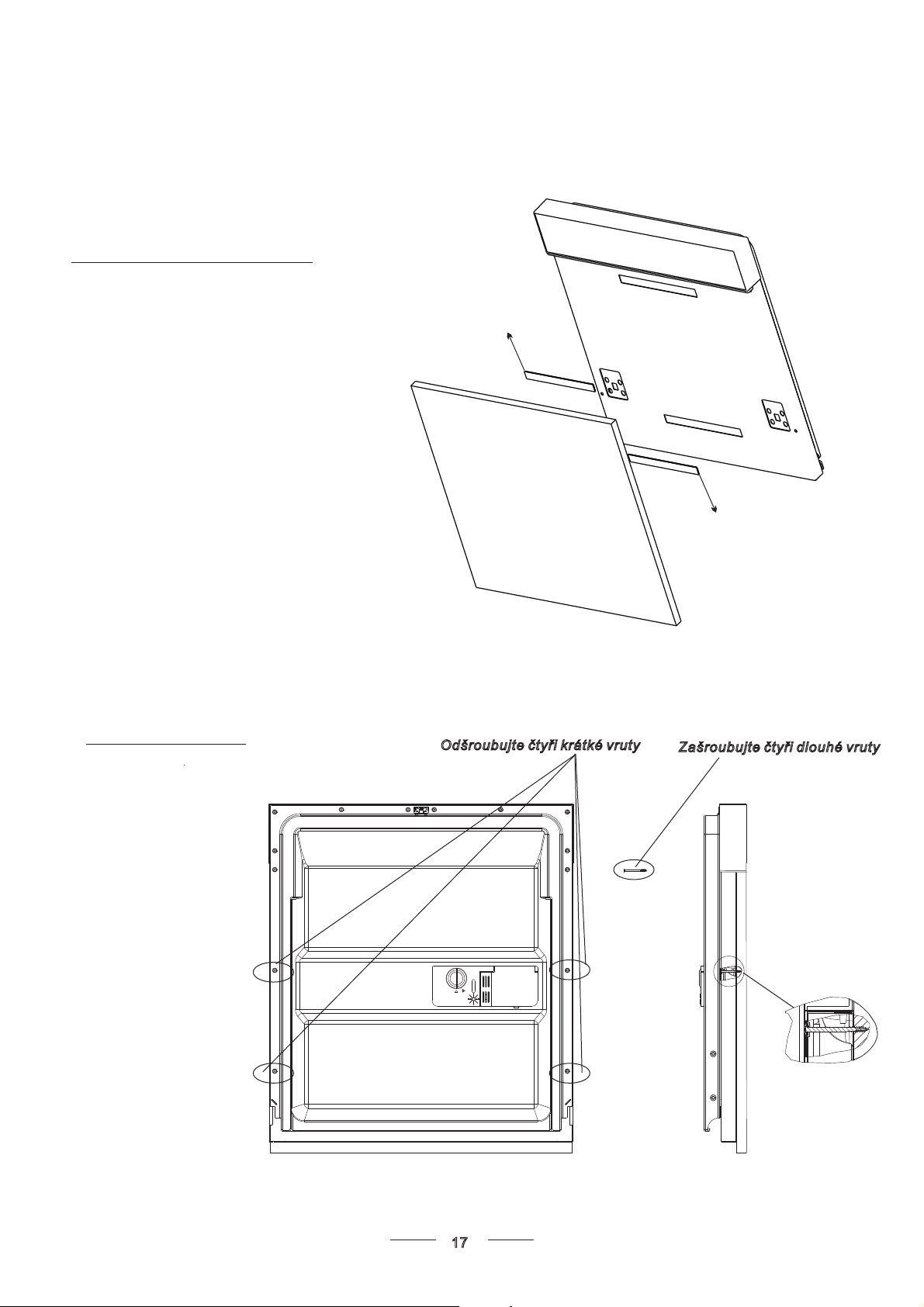

Montáž pohledového panelu
【】Obrázek 4a
1.Suchý zip A a suchý zip B se rozdělí na suchý zip A na pohledovém dřevěném panelu a plstěný suchý zip B
na vnějších dveřích myčky (viz obrázek č. 4a). Po ustavení do polohy připevněte panel na dveře myčky
vruty a šrouby (viz obrázek 4b).
Montáž pohledového
dřevěného panelu
【】Obrázek 4b
Odšroubujte čtyři krátké vruty
Zašroubujte čtyři dlouhé vruty
suc
hý zip
s
u
c
hý z
i
p
1. Odšroubujte čtyři krátké vruty
2. Zašroubujte čtyři dlouhé vruty
Page 21
18

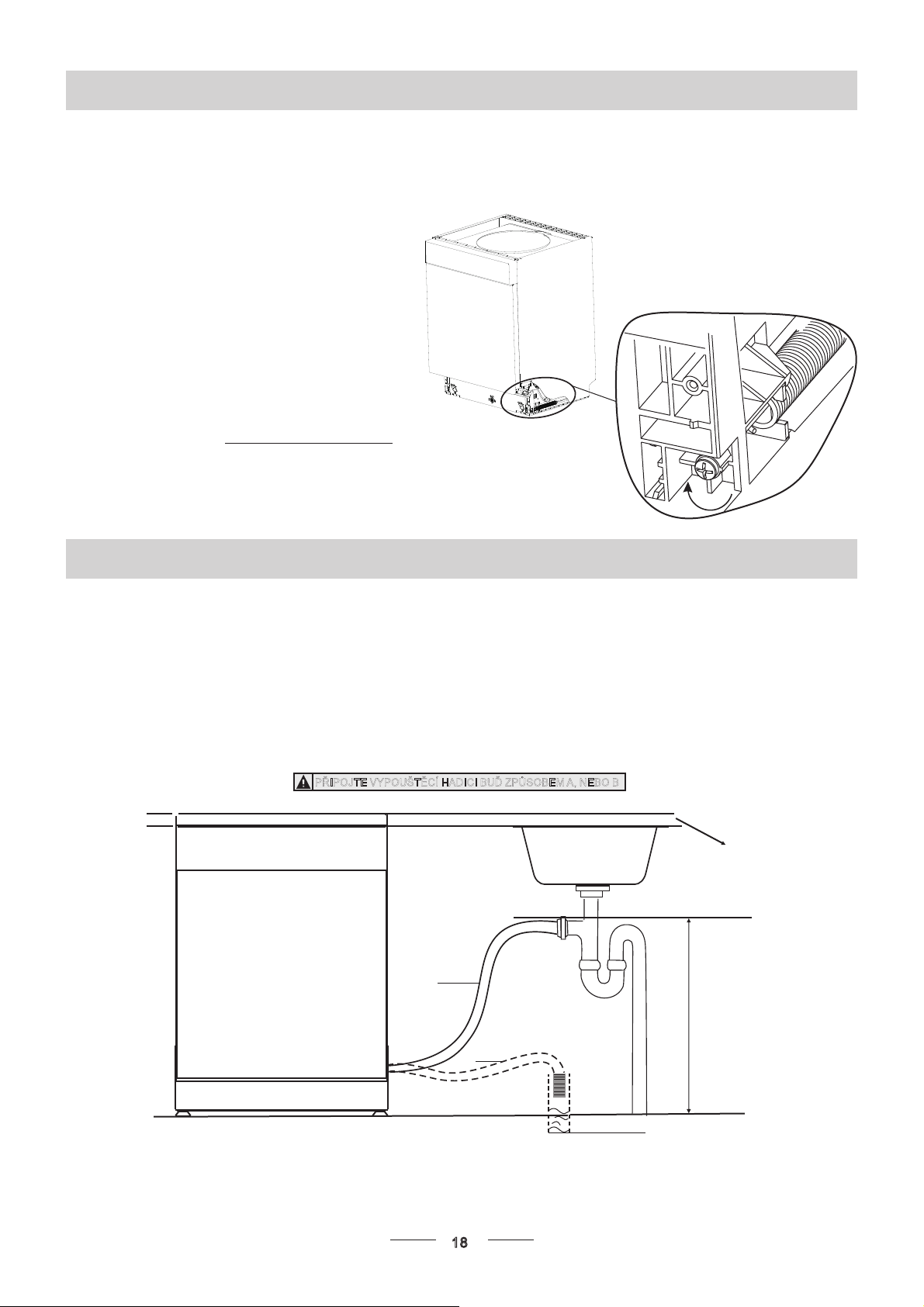

Nastavení síly pružiny dveří
【】Obrázek 5
【】Obrázek 6
Nastavení síly pružiny dveří
●
Připojení vypouštěcí hadice
●
Napnutí pružiny dveří je správné, pokud dveře
v plně otevřené poloze zůstanou vodorovně,
ale při malém zvednutí prstem stoupají
nahoru.
Zasuňte vypouštěcí hadici do odpadového potrubí o minimálním průměru 40 mm anebo ji připojte do dřezu, dbejte přitom,
aby se příliš neohýbala nebo nezmáčkla. Horní hrana hadice může být maximálně do úrovně 1 000 mm.
MAX 1000mm
A
Deska kuch. linky
Přední strana
Vypouštěcí hadice
Poznámka
Horní hrana hadice může
být maximálně do úrovně
1 000 mm
φ40mm
B
PŘIPOJTE VYPOUŠTĚCÍ HADICI BUĎ ZPŮSOBEM A, NEBO B
Pružiny dveří jsou z výrobního závodu nastaveny na správnou sílu pro vnější dveře. Při montáži dřevěných
pohledových dveří budete muset nastavit napnutí pružiny dveří. Otáčením stavěcího šroubu stavěcí mechanismus
napíná nebo uvolňuje ocelové lanko (viz obr. 5).
Page 22
19
F
u
r
n
i
t
u
r
e
d
o
o
r
【】Obrázek 7

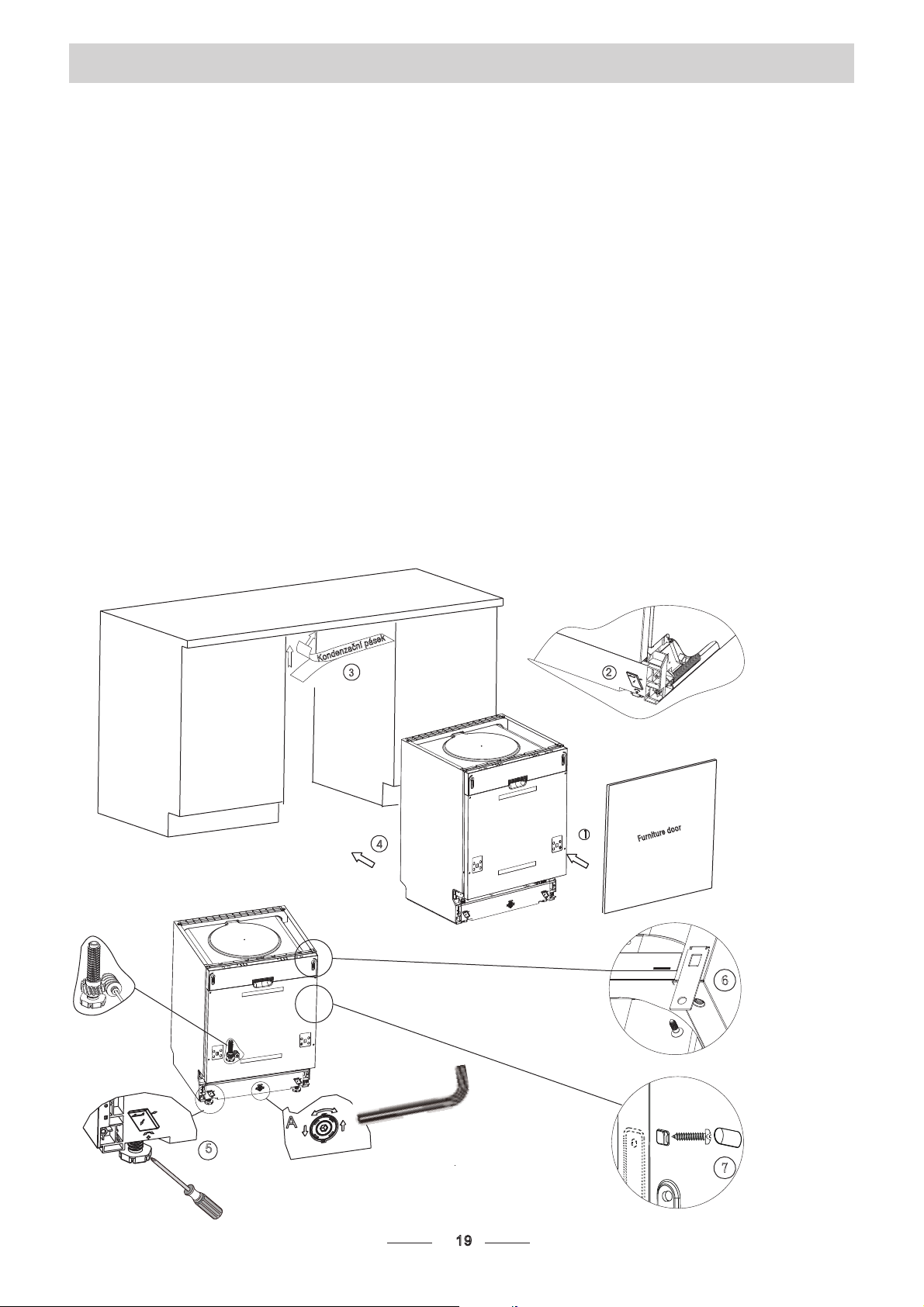

Postup montáže myčky
●
K
o
n
d
e
n
z
a
č
n
í
p
á
s
e
k
1.Připevněte pohledové dveře k vnějším dveřím myčky pomocí dodaných konzol. Poloha konzol je znázorněna
šablonou.
2.Pomocí imbusového klíče nastavte sílu pružin dveří; otáčením doprava se levá i pravá pružina dveří utahuje.
Pokud to neprovedete, může dojít k poškození myčky (ilustrace č. 2).
3.Přívodní hadici připojte na přívod studené vody.
4.Připojte vypouštěcí hadici. Viz znázornění na obr. 6.
5.Připojte elektrickou přívodní šňůru.
6.Přilepte kondenzační pásek pod pracovní desku kuch. linky. Dbejte, aby byl kondenzační pásek zároveň s okrajem
pracovní desky.
7.Zasuňte myčku do své polohy (ilustrace č. 4).
8.Vyrovnejte myčku. Zadní patku lze nastavit zepředu otáčením imbusového klíče ve středu spodní části myčky
(ilustrace č. 5A). Pro nastavení předních patek použijte plochý šroubovák a otáčením přední patky vyrovnejte
myčku do roviny (ilustrace č. 5B).
9.Myčka musí být zajištěna. To lze provést dvěma způsoby:
A. Normální pracovní deska: upevněte myčku k desce šroubytak, aby myčka nezatěžovala desku svojí váhou.
(OBR.6).
B. Mramorová nebo kamenná deska: zajistěte myčku ke skříňce šrouby (Obr.7).
4
1
2
5
B
A
3
6
7
Page 23
20
【】Obrázek 8

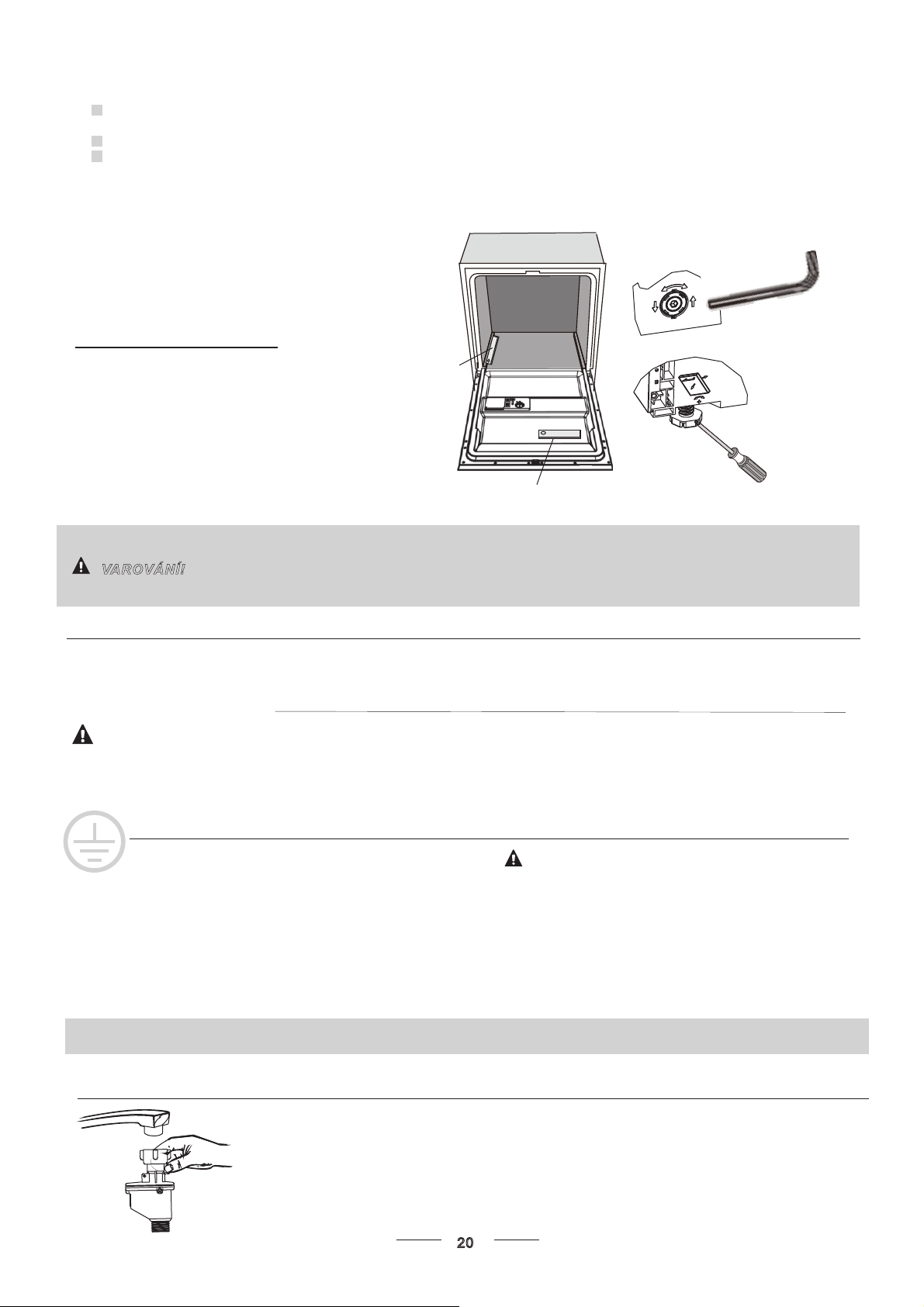

Elektrická instalace
Znázornění nastavení patek
POZNÁMKA:
Maximální stavěcí výška patek je
50 mm.
Požadavky na elektrickou instalaci
Elektrické zapojení
Pokyny týkající se uzemnění
Toto zařízení musí být uzemněno. V případě
špatné funkce nebo poruchy snižuje uzemnění
riziko úrazu elektrickým proudem tím, že poskytuje
elektrickému proudu cestu nejmenšího odporu.
Toto zařízení je vybaveno přívodním kabelem s
vodičem pro uzemnění zařízení a zemnicí
zástrčkou. Zástrčka musí být zapojena do správné
zásuvky, která je nainstalovaná a uzemněná v
souladu s místními standardy a požadavky.
Upozornění!
Nesprávné zapojení vodiče uzemnění zařízení
může vést k úrazu elektrickým proudem. Pokud
máte pochybnosti týkající se uzemnění, nechte
elektrické zapojení zkontrolovat kvalifikovaným
elektrikářem nebo pracovníkem servisu.
Nezasahujte do zástrčky dodávané se zařízením,
jestliže není kompatibilní se zásuvkou. V takovém
případě nechte správnou zásuvku nainstalovat
kvalifikovaným elektrikářem.
Zajistěte, aby napětí a frekvence napájení odpovídaly jmenovitým hodnotám
uvedeným na štítku. Zástrčku připojujte pouze do náležitě uzemněné zásuvky. Pokud
elektrická zástrčka neodpovídá zásuvce, do které má být přístroj zapojen, vyměňte
zásuvku, a nepoužívejte adaptéry ani podobná zařízení, protože by se tato zařízení
mohla přehřívat a způsobit popálení.
Před použitím zkontrolujte
správnost uzemnění
Zkontrolujte štítek jmenovitého napětí a zapojte myčku do odpovídajícího zdroje napájení. Použijte pojistku 10 A,
pojistku s oddáleným vypnutím nebo doporučený jistič a zajistěte oddělený okruh, který bude sloužit pouze pro tento
spotřebič.
VAROVÁNÍ!
Z důvodu osobní bezpečnosti:
S TÍMTO ZAŘÍZENÍM NEPOUŽÍVEJTE PRODLUŽOVACÍ ŠŇŮRU ANI ADAPTÉROVOU ZÁSTRČKU.
ZA ŽÁDNÝCH OKOLNOSTÍ NEPŘERUŠUJTE NEBO NEODSTRAŇUJTE ZEMNICÍ PŘIPOJENÍ Z
ELEKTRICKÉHO KABELU.
Kontrola stranové
vodorovnosti
Spirit level
Kontrola předo-zadní
vodorovnosti
Pro správnou funkci zásuvek na nádobí a dobré výsledky mytí musí být myčka ve vodorovné poloze.
1.Pro kontrolu, zda je myčka ve vodorovné poloze, přiložte vodováhu na dveře a na dráhu zásuvky uvnitř vany
myčky, tak jak je znázorněno na obrázku.
2.Vyrovnejte myčku jednotlivým nastavením tří stavěcích patek.
3.Při vyrovnávání myčky dbejte, aby se myčka nepřevrhla.
Připojení vody
Jak zapojit bezpečnostní přívodní hadici
Spotřebič má být připojen k vodovodu novou sadou hadic. Staré sady hadic znovu nepoužívejte.
Tlak vody musí být od 0,04 do 1 MPa. Pokud je tlak nižší než předepsané minimum, poradí vám
naše servisní oddělení.
1. Bezpečnostní přívodní hadice zcela vytáhněte z úložné přihrádky na zadní straně myčky.
2. Bezpečnostní přívodní hadici pevně našroubujte na kohoutek se závitem 3/4 palce.
3. Před zapnutím myčky přívod vody úplně otevřete.
Page 24
21
Jak odpojit bezpečnostní přívodní hadici
PŘIPOJENÍ STUDENÉ VODY
POZOR!
O BEZPEČNOSTNÍ PŘÍVODNÍ HADICI
Bezpečnostní přívodní hadice má dvojité stěny. Konstrukce hadice zaručuje zásah v podobě zastavení proudu vody v
případě, že se přívodní hadice roztrhne a vzduchový prostor mezi vlastní přívodní hadicí a vnější vroubkovanou hadicí je plný
vody.
Hadice připojená na rozprašovač u dřezu může prasknout, pokud je připojená ke stejnému vedení vody jako myčka.
Pokud ho u dřezu máte, doporučujeme hadici odpojit a otvor zazátkovat.
1. Uzavřete přívod vody.
2. Uvolněte tlak vody stiskem tlačítka uvolnění tlaku. Tím se sníží tlak a vy ochráníte sebe a celou místnost před záplavou.
Bezpečnostní přívodní hadici odšroubujte od kohoutku.
Přívodní hadici studené vody připojte k závitové spojce o velikosti 3/4 palce a ujistěte se, že je pevně dotažená.
Jestliže je vodovodní potrubí nové nebo se delší dobu nepoužívalo, nechte vodu odtéci, aby byla čistá a bez
nečistot. Pokud toto bezpečnostní opatření nedodržíte, hrozí ucpání napouštěcího ventilu a poškození spotřebiče.
POZOR! Po použití vždy uzavřete přívod vody.
Před spuštěním myčky zkontrolujeme následující věci:
Spuštění myčky
1 Myčka je vyrovnaná a řádně upevněná.
2 Napouštěcí ventil je otevřený.
3 Přívodní spoje nevykazují netěsnosti.
4 Vodiče jsou pevně spojené.
5 Napájení je zapnuté.
6 Vstupní a odpadní hadice není zauzlená.
7 Veškeré obaly a tiskoviny jsou z myčky odstraněné.
Jak z hadic dostat přebytečnou vodu
Pokud je dřez výš než 1 000 mm nad podlahou, nemůže přebytečná voda z hadic vytékat přímo do dřezu. Potom je
nutné přebytečnou vodu z hadic vylít do misky nebo vhodné nádoby, kterou podržte mimo dřez, níže než je výška
dřezu.
Výstup vody
Připojte odpadní hadici. Odpadní hadice musí správně těsnit, aby nedocházelo k únikům vody. Ujistěte se, že
odpadní hadice není zkroucená ani zmáčknutá.
Prodlužovací hadice
Jestliže potřebujete odpadní hadici prodloužit, vždy používejte podobný druh hadice. Nesmí být delší než 4 metry,
jinak by se mohl snížit mycí výkon myčky.
Zapojení sifonu
Odpadní přípojka musí být níž než 1 000 mm (maximálně) od spodní hrany vany. Odpadní hadice by měla být pevně
připojená.
Pozor: Po montáži si prosím uschovejte tento návod.
Obsah tohoto návodu je uživatelům velmi užitečný.
Page 25
9. ŘEŠENÍ PROBLÉMŮ
ProblémMožné příčinyCo dělat
Přetavená pojistka
nebo shozený jistič
Vyměňte pojistku nebo zapněte jistič. Odpojte další
spotřebiče, které jsou na stejném okruhu jako myčka.
Ve vaně je mýdlová
pěna
Volání do servisu si můžete ušetřit, když si projdete tabulky na následujících stranách.
Bílý povlak na
vnitřním povrchu
Rezavé skvrny na
příborech
Z myčky se ozývá
klepání
Z myčky se ozývá
drnčení
Z vodovodního potrubí
se ozývá klepání
Skvrny uvnitř vany
Myčka se nespouští
Ujistěte se, že je myčka zapnutá a dvířka bezpečně
uzavřená.
Ujistěte se, že je napájecí šňůra řádně zapojená do
zásuvky.
Zkontrolujte, zda je správně připojený a otevřený
přívod vody.
Dvířka řádně uzavřete a zaklapněte.
Není zapnuté
napájení
Nízký tlak vody
Dvířka myčky jste
nezavřeli správně
Z myčky se
neodčerpává voda
Než zavoláte do servisu
T
echnické
problémy
Všeobecné
p
roblémy
Hluk
Uzel na odpadní hadici
Ucpaný filtr
Ucpaný dřez
Nesprávný mycí
prostředek
Rozlitý oplachovací
prostředek
Použili jste mycí
prostředek s barvivem
Minerály z tvrdé vody
Dotyčné předměty nejsou
odolné vůči rzi
Nespustili jste myčku po
nasypání soli. Stopy soli
se dostaly do cyklu mytí
Otevřené víčko
změkčovače
Ostřikovač naráží do
předmětu v koši
Nádobí je v košíku volně
Důvodem může být
montáž potrubí nebo
průřez trubek
Zkontrolujte odpadní hadici.
Zkontrolujte hrubý filtr (viz oddíl „Čištění filtru“).
Zkontrolujte, zda dřez správně odtéká. Pokud je
problém s neodtékajícím dřezem, možná spíše než
opraváře myček potřebujete instalatéra.
Pěnění zamezíte použitím speciálního mycího
prostředku do myčky. Pokud dochází k pěnění, otevřete
myčku a nechte pěnu odpařit. Do vany přilijte asi 4 litry
studené vody. Myčku zavřete, zaklapněte a zvolte
některý z programů. Myčka jako první krok provede
odčerpání vody. Po odčerpání otevřete dvířka a
přesvědčte se, jestli pěna zmizela. V případě nutnosti
postup opakujeme.
Rozlitý oplachovací prostředek vždy neprodleně vytřete.
Vždy používejte mycí prostředek bez barviva.
Vnitřek myčky vyčistěte vlhkou houbou s prostředkem
na čištění myček; vezměte si gumové rukavice. Nikdy
nepoužívejte jiné přípravky než prostředek na čištění
myček kvůli nebezpečí vzniku pěny.
Po dosypání soli vždy spusťte program rychlého mytí s
prázdnou myčkou a bez funkce turbo (je-li dostupná).
Zkontrolujte víčko. Ujistěte se, že sedí pevně.
Přerušte program a přeskládejte předměty, které
překážejí ostřikovači.
Přerušte program a přeskládejte nádobí.
Nemá vliv na funkci myčky. V případě pochybností se
obraťte na odborně způsobilého instalatéra.
2
2
Page 26
Chybové kódy
Únik vody.
Při některých poruchách se na spotřebiči zobrazí výstražné chybové kódy:
23
Kód
Význam
Možné příčiny
Delší napouštěcí doba
Ventil není otevřený, přívod vody je omezený,
tlak vody je příliš nízký.
Některá součást myčky netěsní.
Rychlé blikání kontrolky Glass
Rychlé blikání kontrolky Rapid
Nádobí není čisté
Zakalené skleněné
nádobí
Černé nebo šedé
skvrny na nádobí
V dávkovačích
zůstává mycí
prostředek
Nádobí neschne
Neuspokojivý
v
ýsledek mytí
Neuspokojivý
v
ýsledek sušení
ProblémMožné příčinyCo dělat
Nádobí jste špatně vložili
Program není dostatečně
silný
Nedostatečná dávka
mycího prostředku
Nádobí překáží
ostřikovačům
Filtrovací jednotka na dně
myčky je zanesená nebo
nesprávně namontovaná.
Může tak způsobovat
zablokování trysek
ostřikovače
Měkká voda ve spojení s
příliš velkým množstvím
mycího prostředku
O nádobí se třely hliníkové
předměty
Dávkovačům překáží
nádobí
Nesprávné založení nádobí
Málo oplachovacího
prostředku
Nádobí jste vyjmuli příliš
brzy
Zvolili jste nevhodný
program
Použili jste příbory s
nekvalitní povrchovou
úpravou
Viz poznámky v oddílu „Vkládání nádobí do košů“.
Zvolíme intenzivnější program. Viz „Tabulku cyklů
mytí“.
Použijte více mycího prostředku nebo jiný mycí
prostředek.
Přeskládejte nádobí tak, aby ostřikovače mohly volně
obíhat.
Filtrovací jednotku vyčistěte nebo správně namontujte.
Vyčistěte trysky ostřikovačů. Viz „Čištění ostřikovačů“.
Jestliže máte měkkou vodu, použijte při mytí
skleněného nádobí méně mycího prostředku a zvolte
kratší cyklus.
Skvrny vyčistěte jemným pískovým přípravkem.
Přeskládejte nádobí.
Nádobí vkládejte do myčky podle návodu.
Zvyšte dávku oplachovacího prostředku/dolijte
oplachovací prostředek.
Nádobí z myčky nevybírejte ihned po umytí.
Pootevřete dvířka, aby mohla unikat pára. Nádobí
začněte vybírat teprve tehdy, když jsou dvířka na omak
sotva teplá. Nejprve vyberte dolní koš. Tak do něj
nekape voda z horního koše.
U krátkých programů je teplota mytí nižší. Tím se také
snižuje mycí výkon. Zvolte program s dlouhou dobou
mytí.
Z těchto předmětů voda hůře stéká. Příbory a nádobí
tohoto druhu není vhodné k mytí v myčce.
POZOR!
Pokud myčka přeteče, dříve než zavoláte do servisu, uzavřete hlavní přívod vody.
Jestliže je ve spodní jímce v důsledku přetečení nebo malé netěsnosti voda, měla
by se před opětovným spuštěním myčky odstranit.
n
n
Page 27
24

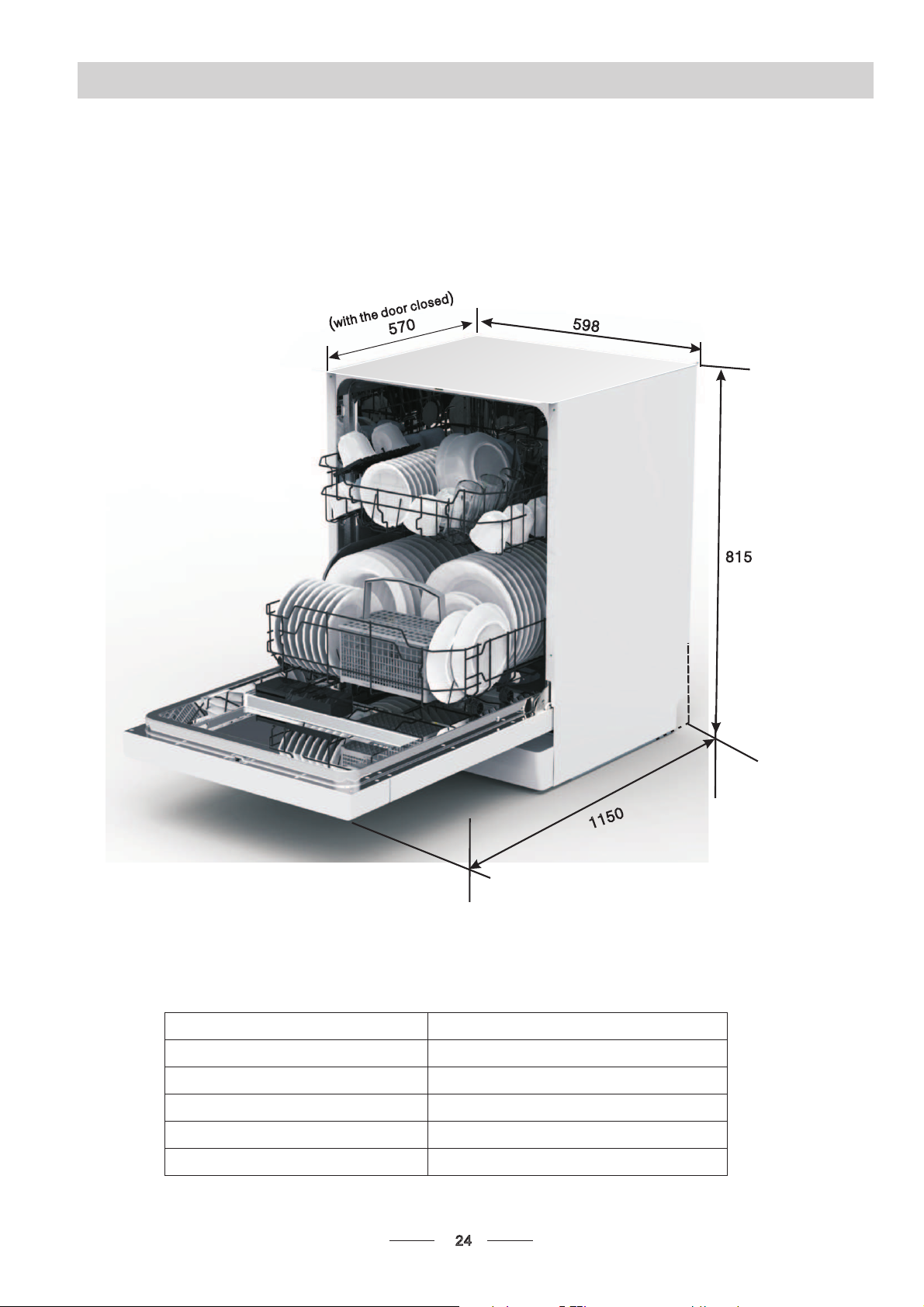

Výška: : 815mm
Šířka : 598mm
Hloubka : 570mm
Tlak vody: 0.04-1.0MPa
Napájecí napětíviz štítek:
Objem12 jídelních souprav:
Technické údaje
5
9
8
815
1
1
5
0
(
w
i
t
h
t
h
e
d
o
o
r
c
l
o
s
e
d
)
5
7
0
Page 28
6
Velká servírovací mísa
Malá servírovací mísa
4
5
Střední servírovací mísa
3
Sklenice
Podšálky
2
1
Šálky
1
0
Oválný podnos
8
Mělké talíře
9
Hluboké talíře
Dezertní talířky
7
Čajové lžičky
4
Polévkové lžíce
2
Vidličky
1
Servírovací vidličky
8
Servírovací lžíce
6
Nože
5
3
Dezertní lžičky
7
Naběračky

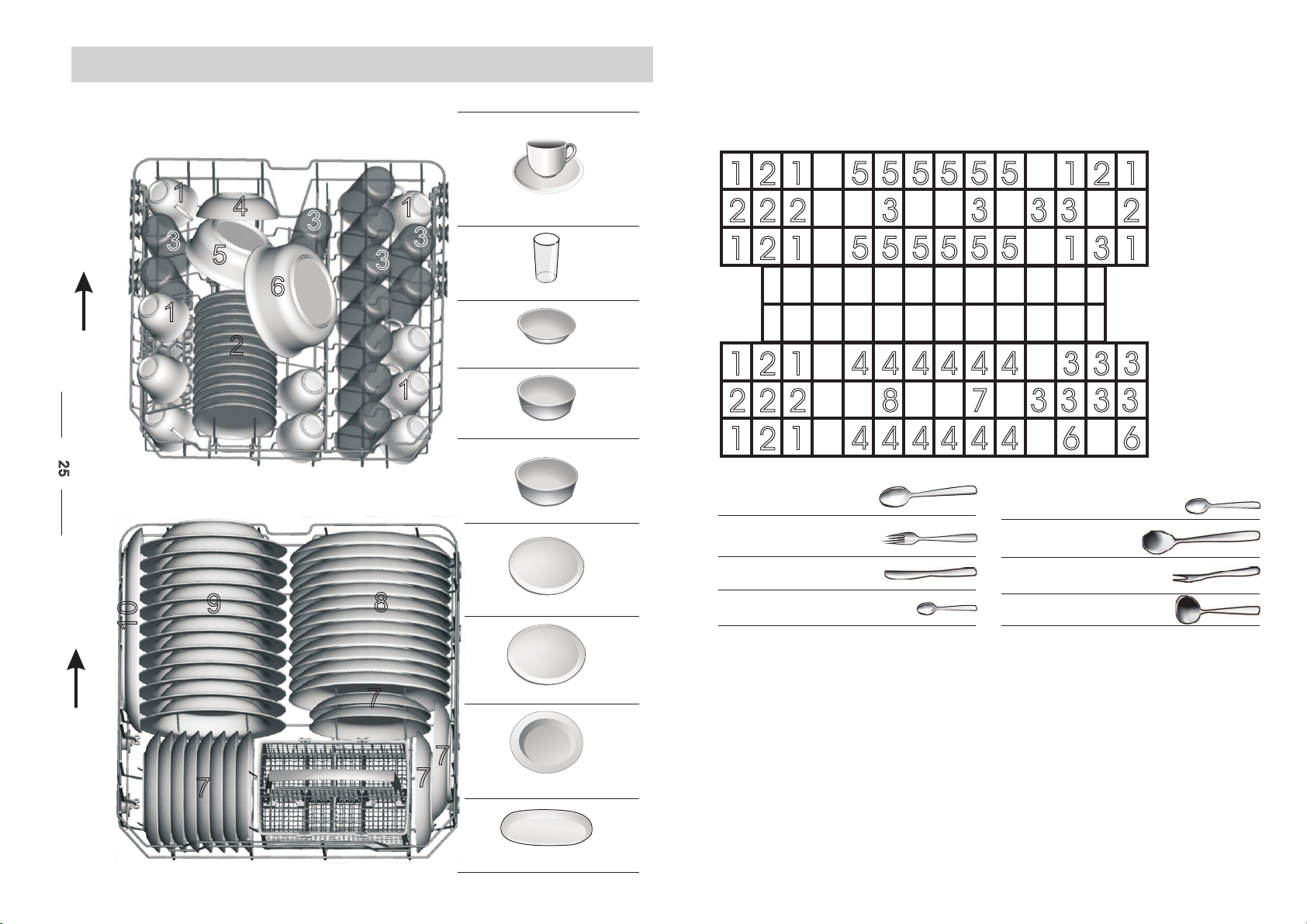

Plnění košů podle normy En50242
3. Ko
š
í
k na příbor
y
10
DOVNITŘ
1. Horní koš
2. Dolní koš
DOVNITŘ
Údaje pro srovnávací test podle normy EN 50242:
Objem: 12 souprav
Poloha horního koše: dolní poloha
Program: ECO
Nastavení oplachovacího prostředku: 5
Nastavení změkčovače: H4
2
4
6
3
3
3
1
1
8
7
7
7
1
1
3
5
9
10
7
1
2
1
222
1
2
1
555
555
555
555
3333
1
1
1
2
1
222
1
2
1
444444
8733
3
6
444444
2
2
1
31
3
3
6
33
25
Page 29
MORA
VM632X
12
A++
258 kWh
0.91 kWh
0.45 W
0.49 W
3080 l
A
185 min
81.5 cm
59.8 cm
57 cm
1930 W
Specifikace myčky nádobí určené pro domácnost v souladu se směrnicí EU 1059/2010:
Název výrobce
Model
Kapacita
Účinnost energie
Roční spotřeba energie (kWh/rok)
Spotřeba energie (kWh/cyklus)
Spotřeba energie v režimu vypnutí
Spotřeba energie v režimu bdění
Roční spotřeba vody (l/rok)
Účinnost sušení
Standardní program
Doba trvání standardního programu
Hladina hluku
Spotřebiče určené k vestavění
Výška
Šířka
Hloubka
Roční spotřeba elektrické energie (kWh/rok)
Elektrická přípojka
Technické údaje
HINWEIS:
1
2
3
4
5
ECO 45℃
49 dB(A) re 1 pW
samostatně stojící myčka nádobí
220-240 V~ / 50 Hz
Přípustný tlak vody
0.4-10 bar = 0.04-1 M
Možnost zástavby
Ano
Pa
2
6
1
2
3
4
5
A+++ (nejvyšší třída energetické efektivity) do D (nejnižší třída energetické efektivity)
Spotřeba energie “258" kWh ročně, na základě 280 standardních cyklů mytí s naplněním studenou vodou a spotřebou
energie v úsporných režimech. Skutečná spotřeba energie závisí od způsobu exploatace spotřebiče.
Spotřeba vody 0 litrů ročně, na základě 280 standardních cyklů mytí. Skutečná spotřeba vody “3080"závisí od způsobu
exploatace spotřebiče.
A (nejvyšší třída efektivity) do G (nejnižší třída efektivity)
Ten program je odpovídající pro mytí normálně zašpiněného nádobí a je to nejúčinnější program s ohledem na spotřebu
energie a vody pro tento typ nádobí.V aktuální verzi, v okamžiku dodávky spotřebič vyhovuje evropským normám a
požadavkům směrnic:
- LVD 2006/95/EC
- EMC2004/108/EC
- ErP 2009/125/EC
Výše uvedené hodnoty byly změřeny v souladu s normami v přesně stanovených pracovních podmínkách.
Výsledky se mohou značně různit v závislosti od množství a zašpinění nádobí, tvrdosti vody, množství detergentu
apod.
Návod opracovaný s podporou norem a předpisů Evropské unie.
Loading...
