Mora VDSK 301 FF User Manual

CS

PODROBNÉ POKYNY

PRO POUŽÍVÁNÍ
ZABUDOVANÉ
SKLOKERAMICKÉ
VARNÉ DESKY

Děkujeme vám za

důvěru, kterou jste nám prokázali
zakoupením našeho spotřebiče.

Tento podrobný návod k obsluze
vám pomůže správně používat
výrobek. Pokyny vás co možná
nejrychleji seznámí s novým
spotřebičem.

Přesvědčte se, že spotřebič není
poškozený. Pokud zjistíte poškození
způsobené přepravou, obraťte se na
prodejce, od kterého jste spotřebič
zakoupili, nebo na regionální sklad,
odkud byl spotřebič dodán. Telefonní
číslo najdete na faktuře nebo na
dodacím listu.

Důležitá informace

Tip, poznámka

OBSAH

4 NÁVOD K OBSLUZE A ÚDRŽBĚ

5 DŮLEŽITÉ INFORMACE, POKYNY A DOPORUČENÍ

8 POPIS A OBSLUHA SPOTŘEBIČE

9 REGULACE VARNÝCH ZÓN

10 ZASADY POUŽÍVANÍ SKLOKERAMICKÉ DESKY

11 POUŽÍVÁNÍ VARNÉ DESKY

13 ÚDRŽBA A ČIŠTĚNÍ

13 DOPORUČENÍ

14 REKLAMACE

14 ZPŮSOBY VYUŽITÍ A LIKVIDACE OBALŮ

14 LIKWIDACJA URZĄDZENIA PO ZAKOŃCZENIU UŻYTKOWANIA

15 PŘEDPIS PRO INSTALACI

ÚVOD A POPIS

OBSLUHA

ÚDRŽBA A
REKLAMACE

INSTALACE

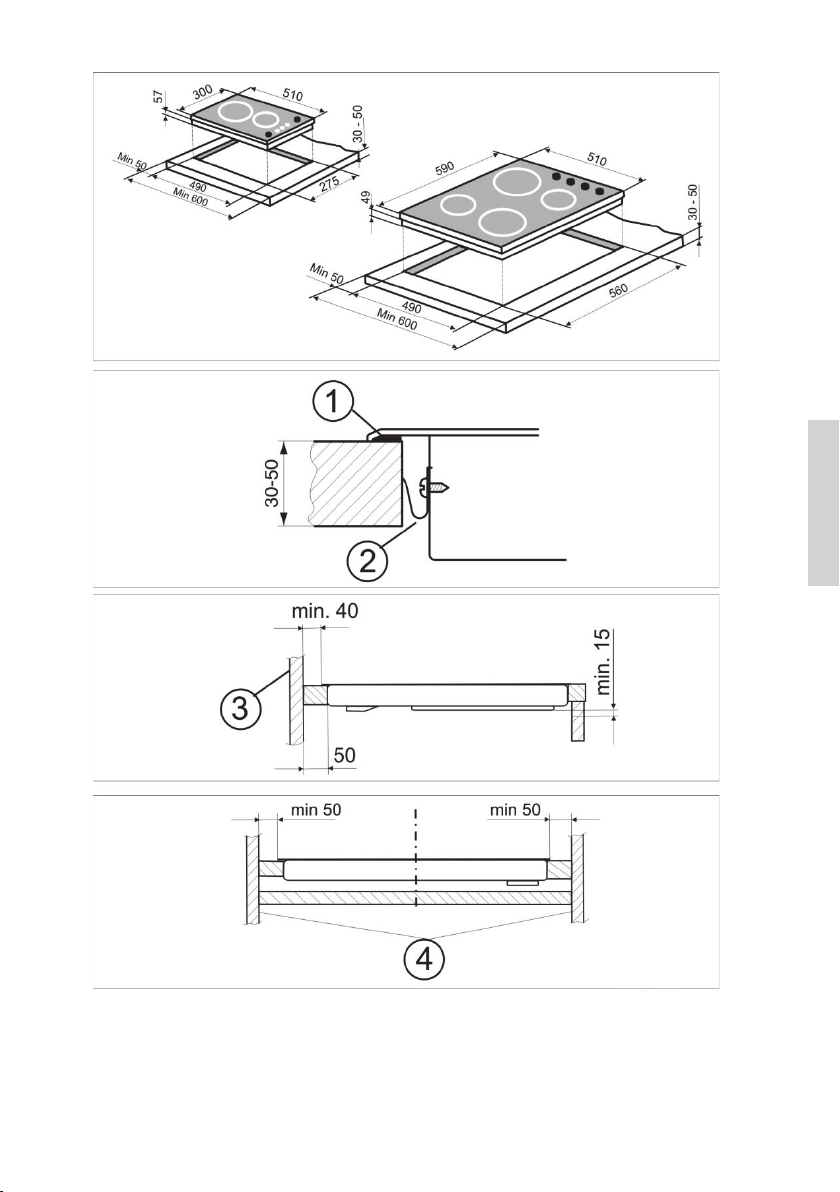

16 UMÍSTĚNÍ VARNÉ DESKY

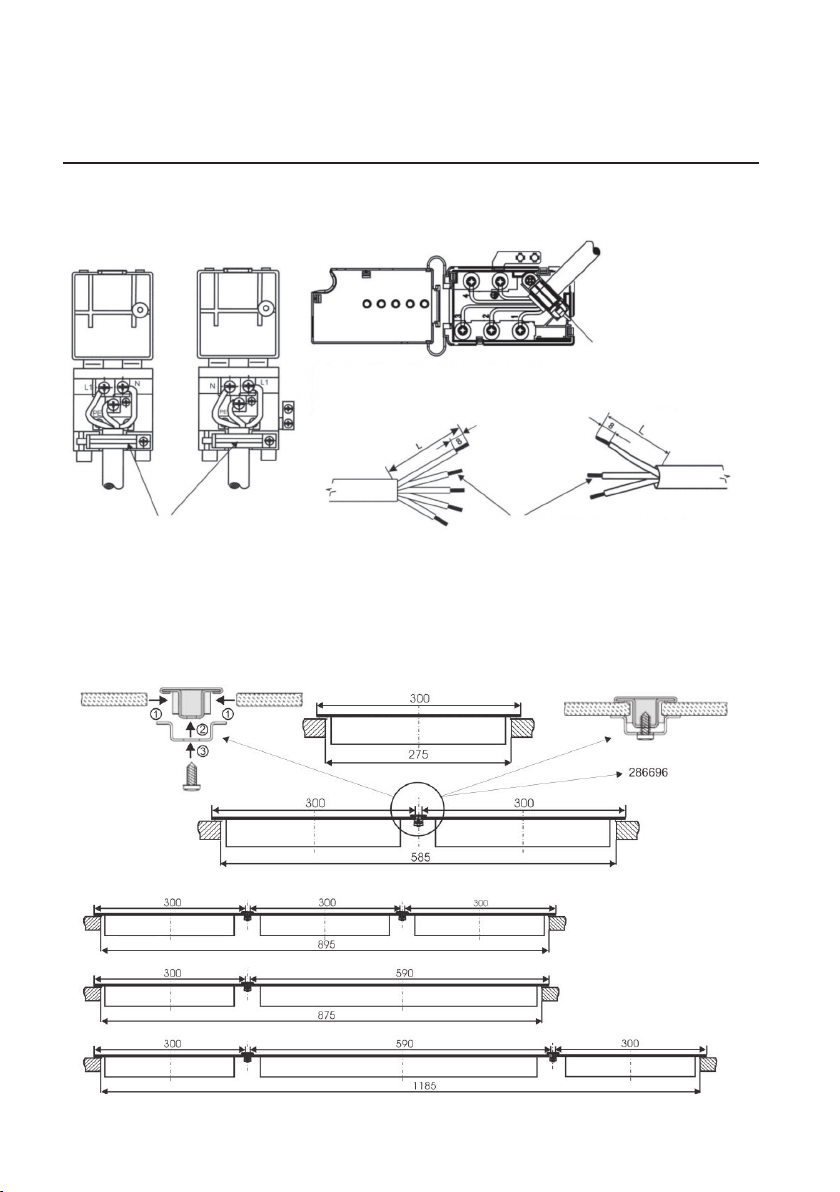

17 PŘIPOJENÍ SPOTŘEBIČE K ELEKTRICKÉ SÍTI

TECHNICKÉ
ÚDAJE

3

662843

NÁVOD K OBSLUZE A ÚDRŽBĚ

Vážený zákazníku,
zakoupil jste si výrobek z naší nové řady vestavných elektrických
spotřebičů. Je naším přáním, aby Vám náš výrobek dobře sloužil.
Před instalací a použitím spotřebiče si přečtěte tento návod.
Obsahuje důležité informace, jak bezpečně a ekonomicky
obsluhovat spotřebič. Návod uchovávejte spolu se spotřebičem
pro případné další použití.

662843

4

DŮLEŽITÉ INFORMACE,
POKYNY A DOPORUČENÍ

BEZPEČNOSTNÍ OPATŘENÍ

Tento spotřebič mohou používat děti ve věku 8 let a starší
a osoby se sníženými fyzickými či mentálními schopnostmi
nebo nedostatkem zkušeností a znalostí, pokud jsou pod
dozorem nebo byly poučeny o používání spotřebiče
bezpečným způsobem a rozumí případným nebezpečím.
Děti si se spotřebičem nesmějí hrát. Čištění a údržbu
prováděnou uživatelem nesmějí provádět děti bez dozoru.

VÝSTRAHA: Nebezpečí požáru: neodkládejte žádné
předměty na varné povrchy.

VÝSTRAHA: Vaření s tukem nebo olejem na varném panelu
bez dozoru může být nebezpečné a může mít za následek
vzniku požáru. NIKDY nelikvidujte oheň vodou, ale vypněte
spotřebič a potom plameny překryjte např. pokličkou nebo
mokrou tkaninou.

UPOZORNĚNÍ: Proces vaření musí být pod dozorem.
Krátkodobý proces vaření musí být nepřetržitě pod
dozorem.

VÝSTRAHA: Pokud je povrch varné desky nebo článku
popraskán, vypněte spotřebič a jistič, abyste zabránili
možnosti úrazu elektrickým proudem.

Na čištění spotřebiče nikdy nepoužívejte parní čističe
a tlakové čističe. Hrozí nebezpečí zasažení elektrickým
proudem.

662843

5

Spotřebič není připraven na ovládání pomocí externích
časovačů a jiných speciálních ovládacích systémů.

VÝSTRAHA: Používejte pouze zábrany varného panelu
zkonstruované výrobcem varného spotřebiče nebo
označené výrobcem spotřebiče v návodu k použití jako
vhodné, nebo zábrany varného panelu vestavěné ve
spotřebiči. Používání nesprávných zábran může způsobit
nehody.

VAROVÁNÍ

• Spotřebič může připojit k elektrické síti pouze servisním
technikem nebo osoba odborně způsobilá.

• Z hlediska ochrany před úrazem elektrickým proudem podle
ČSN EN 60 335-1 se jedná o spotřebič třídy I.

• Instalaci Vaší varné desky musí provést jen oprávněná osoba
k této činnosti odborně způsobilá. Při instalaci spotřebiče je
třeba provést:

- kontrolu správnosti připojení k elektrickému přívodu,

- kontrolu funkcí varných těles, regulačních a ovládacích
prvků,

- předvedení zákazníkovi všech funkcí spotřebiče a seznámení
s jeho obsluhou a údržbou.

• Manipulace se spotřebičem nebo neprofesionální servisní
zásah může vést k riziku závažného poranění, případně k
poškození výrobku. Instalaci, veškeré opravy, úpravy a zásahy
do spotřebiče musí provádět vždy jen servisní technik nebo
osoba odborně způsobilá.

• Do pevného rozvodu elektrické energie před spotřebičem je
nutné umístit zařízení pro odpojení všech pólů spotřebiče od
sítě, které má vzdálenost kontaktů v rozpojeném stavu min. 3
mm (dále v textu označeno jako hlavní vypínač).

• Varná deska musí být připojena k elektrické síti s
předepsaným napětím, které je uvedeno na typovém štítku,
přívodem, který odpovídá příkonu varné desky (viz. „Připojení
spotřebiče k elektrické síti“).

• Datum provedené instalace si nechte potvrdit v Záručním

662843

listu.

6

• Výrobek je určen výhradně pro vaření. Nepoužívejte k jiným
účelům, například pro vytápění místnosti. Neodkládejte
prázdné nádobí na varné zóny.

• Napájecí šňůry spotřebiče nebo jiných spotřebičů nesmí přijít
do kontaktu s vařidlovou deskou.

• Při čištění a opravách vypněte hlavní vypínač přívodu
elektrické energie.

• Nepoužívejte sklokeramickou desku jako odkládací plochu.
Hrozí vznik škrábanců, případně jiného poškození. Neohřívejte
jídlo v alobalových fóliích, plastikových nádobách a
podobných.

• Nebezpečí roztavení, požáru, případně poškození varné desky.

• Není-li varná deska v provozu, dbejte na to, aby byly všechny
ovládací prvky vypnuty.

• V případě změny prostředí prostoru, kde je spotřebič
instalován (práce s nátěrovými hmotami, lepidly apod.), musí
být vždy vypnut hlavní přívod elektrické energie.

• Při manipulaci se spotřebičem resp. při delším odstavení
spotřebiče mimo provoz vypněte hlavní vypínač přívodu
elektrické energie před spotřebičem.

• Doporučujeme Vám, obrátit se jednou za dva roky na
opravárenskou organizaci se žádostí o překontrolování funkce
desky. Předejdete tím případným poruchám a prodloužíte
životnost varné desky.

Symbol na výrobku nebo jeho balení udává, že tento výrobek
nepatří do domácího odpadu. Je nutné odvézt ho do sběrného
místa pro recyklaci elektrického a elektronického zařízení.
Zajištěním správné likvidace tohoto výrobku pomůžete zabránit
negativním důsledkům pro životní prostředí a lidské zdraví, které
by jinak byly způsobeny nevhodnou likvidací tohoto výrobku.
Podrobnější informace o recyklaci tohoto výrobku zjistíte u
příslušného místního úřadu, služby pro likvidaci domovního
odpadu nebo v obchodě, kde jste výrobek zakoupili.

ÚČEL SPOTŘEBIČE

Spotřebič je určen pro běžnou přípravu pokrmů v domácnostech
a neměl by se používat k jiným účelům. Jednotlivé možnosti jeho
použití jsou vyčerpávajícím způsobem popsány v tomto manuálu.

Objeví-li se na povrchu varné desky jakékoliv trhliny, ihned
odpojte spotřebič od sítě.

662843

7

POPIS A OBSLUHA SPOTŘEBIČE

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.

• Spotřebič je spojen s pracovní deskou upínacími šrouby.

• Těsnící pryž nalepená na okraj varné desky zabraňuje zatékání kapaliny pod varnu desku.

• Základní částí spotřebiče je sklokeramická varná deska, na kterou jsou vázány ostatní

nosné, krycí a elektrické části spotřebiče.

• Na varné desce jsou vyznačena místa - elektrické varné zóny - určená jen pro vaření.

• Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob. Vyhřívaná je

jen plocha vyznačeného průměru, ostatní plochy zůstavají relativně chladné a mohou se
využít jako odstavné plochy.

• Červeně zářící topné těleso může ale podle zorného úhlu prosvítat i přes obvod

označené zóny.

• Přehřátí varné zóny pod sklokeramickou deskou zamezuje omezovač teploty.

• Signální svítidla zbytkového tepla signalizují zvýšenou teplotu povrchu varné zóny po

vypnutí. Horké varné místo může být energeticky využito. Signální svítidlo zhasne po
takovém ochlazení varného místa, kdy již nehrozí nebezpečí popálení.

• Příkony varných zón jsou regulovány otočnými přepínači.

• Přepínače mají 6 regulačních stupňů a nulovou polohu. Vyšší číslo znamená vyšší

přikonový stupeň.

• Při zapnutí kterékoliv varné zóny se rozsvítí signální světlo zapnutého stavu.

662843

8

REGULACE VARNÝCH ZÓN

Příkony varných zón vestavných desek jsou regulovány otáčením ovládacích knoflíků
energoregulátorů na panelu nebo otočnými přepínači směrem vpravo. Větší číslo znamená
větší příkon varné zóny. Varné zóny se spínají v různých časových intervalech dle
nastaveného regulačního stupně.

21

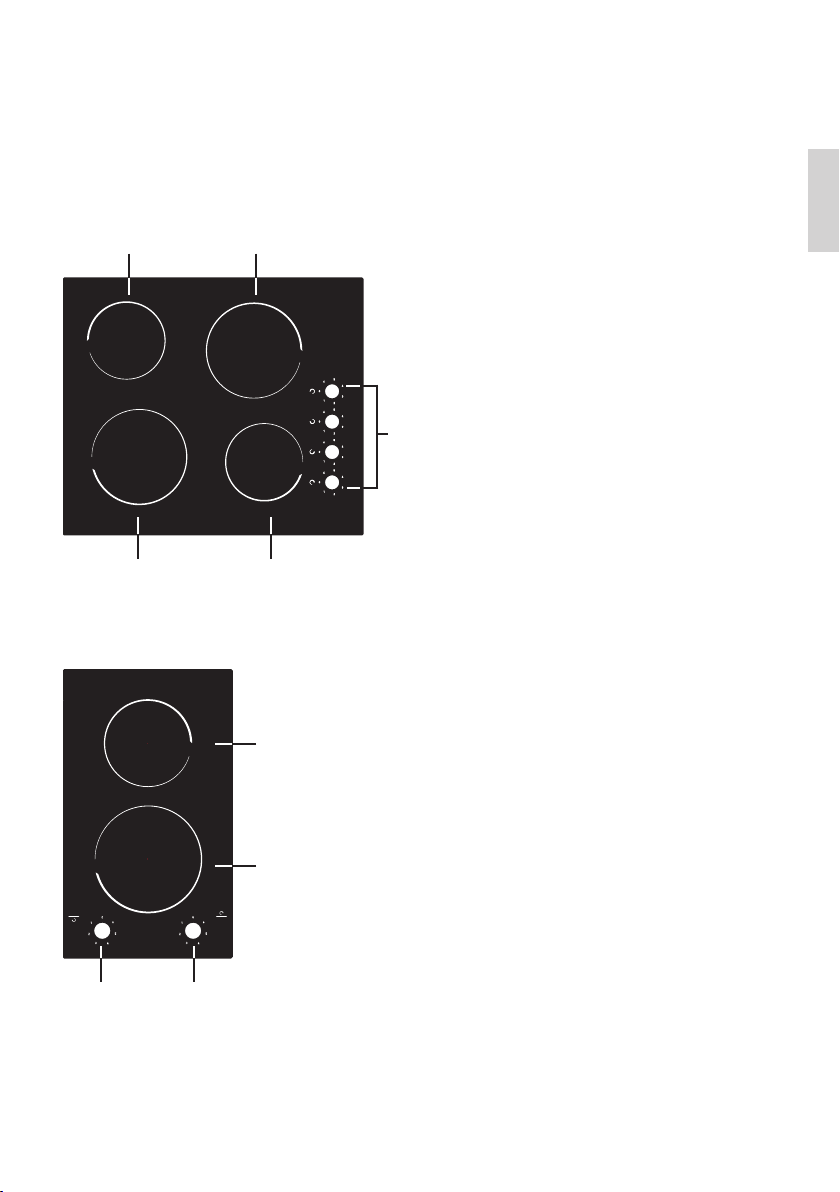

1. Pravá zadní varná zóna

2. Levá zadní varná zóna

3. Levá přední varná zóna

4. Pravá přední varná zóna

5. Ovládací knoflíky varných zón

5

34

1

4

55

1. Zadní varná zóna

4. Přední varná zóna

5. Ovládací knoflíky varných zón

662843

9

ZASADY POUŽÍVANÍ
SKLOKERAMICKÉ DESKY

• Před prvním použitím spotřebiče je nutné vypnout hlavní vypínač nebo odpojit přívodní

šňůru ze zásuvky a spotřebič řádně očistit (čisticí prostředky viz kapitola “Čištění a
údržba”).

• U varných desek, které maji lakovaný rám, se nesmí okraje nádob dotýkat rámu, nebo

být na něj položeny.

• Vyhněte se ohřevu prázdných smaltovaných nádob, jejichž dna se tím mohou poškodit a

při přesunu nádoby poškrábat povrch varné desky.

• Nejsou vhodné nádoby s rýhováním resp. ostřinami na dně.

• K dosažení nejlepších výsledků by mělo být dno kovových nádob 2-3mm silné, u

nerezových nádob s proloženým (sendvičovým) dnem 4 až 6mm.

• Při pokojové teplotě by mělo být dno mírně vyhloubené, neboť žárem se roztahuje a

potom bude ležet na povrchu varné zóny rovně. Tím je zajištěna minimální tepelná ztráta
při doteku ploch.

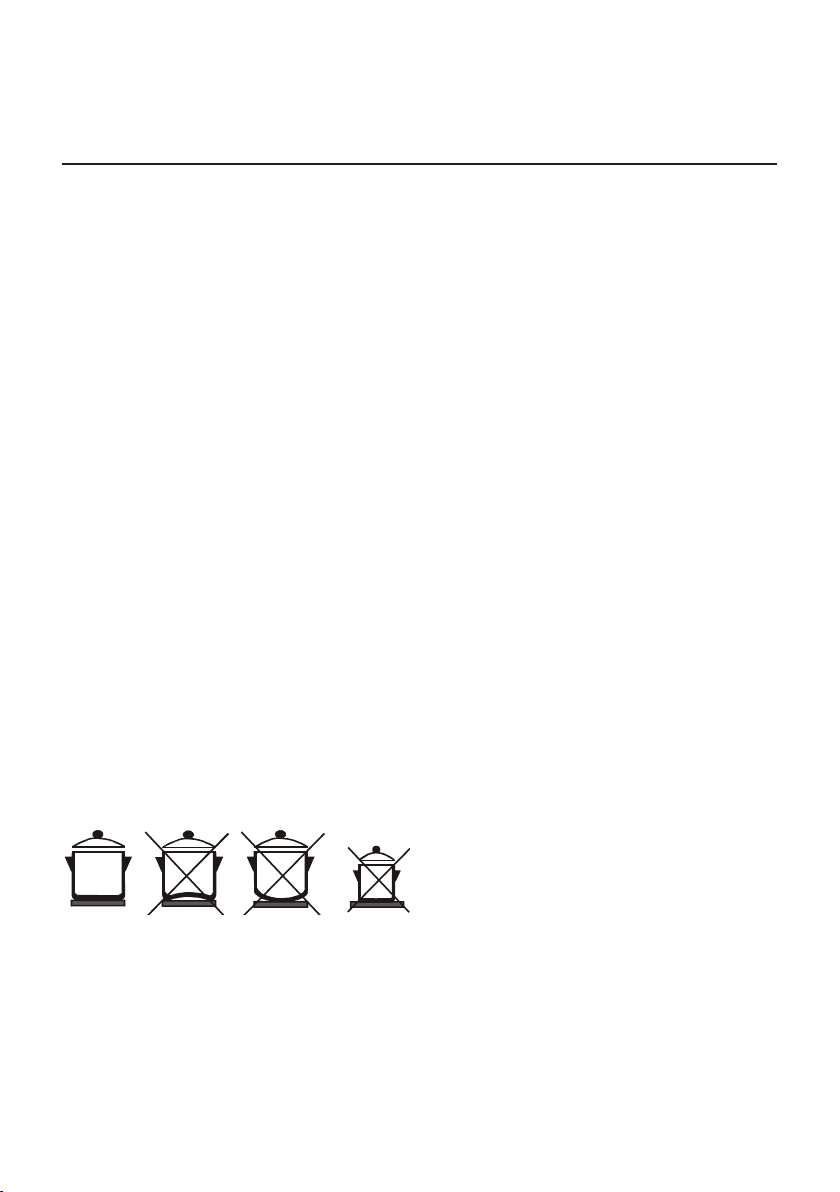

• Vždy se snažte, aby dno použité nádoby odpovídalo svou velikostí průměru zvolené

varné zóny.

• Příliš malý hrnec a nerovné dno vedou k opakovanému vypínání zóny omezovačem

teploty. Naproti tomu neškodí, je-li průměr nádoby větší než vyznačená varná zóna.

• Pro uvedení pokrmů do bodu varu používejte vyšší stupeň příkonu. Po uvedení pokrmu

do varu přepněte na nižší příkon varné zóny.

• Na horké varné zóny nepokládejte předměty z umělé hmoty (lžíce, misky, cedníky

apod.), tyto materiály se taví a připalují.

• Přehřáté tuky a oleje se mohou vznítit, proto dávejte pozor při úpravě pokrmů s tuky a

oleji (fritování apod.).

• Varnou desku udržujte čistou a suchou. Vlhká dna hrnců mohou způsobit skvrny.

• Povrch desky je při provozu horký, může dojít k popálení - sledujte ukazatele zbytkového

tepla.

• Dojde-li k poruše varné desky, vypněte hlavní vypínač přívodu elektrické energie před

spotřebičem nebo odpojte přívodní šňůru ze zásuvky a obraťte se na servisní fi rmu.

Stručné zásady pro používání sklokeramických desek - tipy na úsporu energie:

• Používejte nádoby s rovným dnem, do jejichž povrchu nejsou vtlačeny nečistoty, které

by mohly způsobit škrábance.

• Dno nádoby musí mít průměr nejméně takový jako je průměr varné zóny, aby nemohlo

docházet k vypínání omezovačem teploty během vaření v důsledku přehřátí varné zóny.

• Při vaření přikrývejte hrnec pokličkou, příkon elektrické energie regulujte tak, abyste

nemuseli pokličkou posouvat nebo ji odkládat.

662843

• Sklokeramická deska se nesmí používat pro vytápění místnosti.

10

POUŽÍVÁNÍ VARNÉ DESKY

• Nezapínejte varnou zónu, dokud na ni nepoložíte nádobu, a nikdy nepoužívejte varnou

desku pro vytápění místnosti.

• Jakýkoli tuk nebo olej na topných zónách může vzplanout. Proto buďte opatrní při

používání těchto surovin při přípravě jídla (např. hranolky) a vždy dohlížejte na celý
proces vaření.

• Používejte nádoby s rovným dnem, do jejichž povrchu nejsou vtlačeny nečistoty, které

by mohly způsobit škrábance.

• Zrnka písku mohou způsobit škrábance, které nebudete moci odstranit. Na varnou

plochu dávejte pouze nádoby s čistým dnem. Nádoby vždy zvedněte, když je budete
chtít přesunout.

• Nepoužívejte hliněné nádoby, můžou povrch varné desky poškrábat.

• Nepoužívejte sklokeramickou desku jako odkládací plochu. Hrozí vznik škrábanců,

případně jiného poškození. Neohřívejte jídlo v alobalových fóliích, plastových a
podobných nádobách. Nebezpečí roztavení, požáru, případně poškození varné desky.

• Nenechávejte nádoby vyvařit. Varná deska je chráněna proti přehřátí, ale nádoba

s vyvařeným obsahem se může ohřát tak, že dojde k poškození desky. Na takové
poškození se nevztahuje záruka.

• Nikdy nepoužívejte nádoby s deformovaným dnem. Dutina nebo kulaté dno může

zasahovat do činnosti ochrany proti přehřívání a spotřebič se velmi ohřeje. To může vést
k prasknutí sklokeramické desky a poškození dna.

• Sklokeramická deska je velmi pevná, avšak není nerozbitná. Pokud na desku dopadne

předmět hranou, může deska prasknout. Poškození se projeví ihned nebo po krátké
chvíli. Poškozenou varnou desku ihned odpojte od elektrické sítě a nepoužívejte ji.

• Nikdy nepokládejte na varné zóny nádoby s vlhkým dnem nebo poklice se

zkondenzovanou parou. Může dojít k poškození varných zón.

• Nikdy nenechávejte na varné zóně nádoby vystydnout. Pod nádobou se může tvořit

vlhkost, která může způsobit její korozi.

• Při čištění nejdříve odstraňte zbytky jídla z varné plochy a to ihned v průběhu

vaření, a konečné čištění proveďte po skončení vaření. Zvláštní pozornost věnujte
odstranění cukerných připečenin, mohou při dlouhodobém působení narušit strukturu
sklokeramické desky.

• Ujistěte se, že všechny zbytky čisticích prostředků jsou po použití zcela odstraněny,

protože by mohlo dojít k poškození sklokeramické desky při zahřátí varných zón.

• Kovově se lesknoucí skvrny vznikají používáním hliníkového nádobí nebo použitím

nevhodného čisticího prostředku, skvrny lze odstraňovat několikanásobným čištěním.

• Poškrábání sklokeramické desky mohou způsobit např. písková zrna uchycená na

zelenině, zbytky nevhodného čistícího prášku nebo prostředku, který obsahuje abrazivní
částice.

• Desku znečištěnou hlínou, pískem, nebo podobnými abrazivními prostředky jemně

setřete měkkým vlhkým hadříkem dočista a vyčistěte tekutým čisticím prostředkem,
určeným pro sklokeramické povrchy.

• Nepoužívejte drátěnky, mycí houby nebo jakékoliv prostředky s drsným povrchem.

Rovněž nedoporučujeme používání korozivních a agresivních přípravků, jako jsou např.
spreje na pečící trouby a na odstraňování skvrn.

• Při vaření se nesmí okraje nádob dotýkat rámu sklokeramické desky, nebo být na něj

položeny.

662843

11

Výrobce neodpovídá za defekty sklokeramické desky vzniklé nevhodným typem
použitého nádobí nebo za defekty vzniklé nevhodnou nebo nepatřičnou manipulací.

Jakákoliv změna vzhledu sklokeramického povrchu neovlivní správnou funkčnost nebo
odolnost varné desky. Změny barvy jsou výsledkem působení připálených zbytků jídla
nebo použitím nádobí z hliníku či mědi. Tyto šmouhy se velmi obtížně odstraňují.

Przykłady czynności przy ustawieniu różnych stopni mocy

0 Vypnuto

Stupeň je určen

• pro udržování kapalin v mírném varu,

1 - 2

• k mírnému a pomalému ohřevu bez nebezpečí připálení,

• k rozpuštění másla, čokolády,

• rozmrazování,

• k vaření malého množství kapaliny.
Stupeň lze použít k

3 - 4

• intenzivnímu vaření,

• udržování varu většího množství kapaliny,

• k dušení.
Stupeň používáme

5 - 6

• k přípravě pokrmů, vyžadující rychlý ohřev a vysokou teplotu
(bifteky, řízky, smažení brambůrků apod.),

• k rozehřátí pokrmů před přepnutím na nižší stupeň.

662843

12

ÚDRŽBA A ČIŠTĚNÍ

Vaše sklokeramická deska je hezká na pohled a nenáročná na používání. Následující rady
a doporučení Vám pomohou udržovat ji v takovém stavu, aby vám vydržela opravdu
dlouho.

DOPORUČENÍ

• K čištění spotřebiče nepoužívejte parní čistič!

• Vaši sklokeramickou desku čistěte pravidelně, nejlépe po každém použití.

• Nejprve odstraňte ze sklokeramické desky všechny zaschlé zbytky jídla a tekutin pomocí
čistící škrabky (v příslušenství spotřebiče).

• Jakmile je deska chladná, naneste na ni několik kapek vhodného čisticího prostředku a
vyčistěte její povrch papírovým ručníkem nebo čistou, jemnou utěrkou.

• Plochu důkladně omyjte a vysušte dalším papírovým ručníkem nebo měkkou látkou.

• Nepoužívejte drátěnky, mycí houby nebo jakékoliv jiné čisticí prostředky s drsným
povrchem.

• Rovněž nedoporučujeme používat přípravky podporující korozi, jako jsou například
spreje na pečící trouby a na odstraňování skvrn.

• Pokud se Vám na rozžhaveném povrchu Vaší sklokeramické desky nedopatřením roztaví
jakýkoli předmět z plastu, kuchyňské fólie, cukr nebo potraviny obsahující cukr, odstraňte
je okamžitě pomocí čistící škrabky, dokud je plotna horká, a to nejen z varné desky, ale v
případě znečistění i z povrchu nádoby. Tím zabráníte poškození povrchu varné desky.

• Před přípravou jídla, která obsahuje větší množství cukru (např. džem), potřete desku
vhodným ochranným prostředkem, abyste chránili její povrch proti poškození cukrem v
případě překypění pokrmu nebo při jeho rozlití na povrch desky.

Kovově lesknoucí skvrny vznikají odřením dna hliníkového hrnce nebo použitím
nevhodného čisticího prostředku. Tyto skvrny se pracně odstraňují několikanásobným
čištěním.

Barevné změny na varné desce jsou způsobeny vesměs neodstranitelnými připálenými
zbytky. Nemají vliv na funkci sklokeramiky, nejedná se o změnu v materiálu.

Obroušení dekoru můžeme způsobit abrazivními čisticími prostředky, nebo dřením dna
hrnce po povrchu varné desky po delší dobu. Na varné desce vzniká tmavá skvrna.

662843

13

REKLAMACE

Vyskytne-li se v záruční době na spotřebiči závada, neopravujte ji sami. Reklamaci
uplatňujte v prodejně, ve které jste spotřebič zakoupili, u značkového servisu nebo u
servisních gescí, uvedených v Záručních podmínkách. Při podávání reklamace se řiďte
textem Záručního listu a Záručních podmínek. Bez předložení řádně vyplněného Záručního
listu je reklamace neplatná.

ZPŮSOBY VYUŽITÍ A LIKVIDACE
OBALŮ

MORA MORAVIA, s.r.o. se zapojila do integrovaného systému sběru komunálního odpadu
ve spolupráci s firmou EKO-KOM, a. s. Sběr obalů uložených na sběrných místech ve Vaší
obci zaručuje jejich recyklaci.

LIKWIDACJA URZĄDZENIA PO
ZAKOŃCZENIU UŻYTKOWANIA

662843

Tento spotřebič je označen v souladu s evropskou směrnicí
2012/19/EU o nakládání s použitými elektrickými a elektronickými
zařízeními (waste electrical and electronic equipment - WEEE).
Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný
odběr a recyklování použitých zařízení.
Spotřebič obsahuje hodnotné materiály, které by měly být
opětovně využity. Spotřebič odevzdejte do sběrných surovin nebo
na místo určené obcí k ukládání odpadu.

14

PŘEDPIS PRO INSTALACI

Tento předpis je určen především pracovníkům oprávněných instalačních a
opravárenských organizací.

Instalace musí být provedena v souladu s národními normami a předpisy.

Při instalaci spotřebiče je nutné z hlediska funkce spotřebiče, provést především tyto
úkony:

• kontrolu správnosti připojení k elektrickému přívodu,

• kontrolu funkce topných těles, ovládacích a regulačních prvků,

• předvedení zákazníkovi všech funkcí spotřebiče a seznámení s jeho obsluhou a

údržbou.

UPOZORNĚNÍ

Spotřebič není určen pro činnost pomocí vnějšího časového spínače nebo odděleného
systému dálkového ovládání.

DŮLEŽITÉ UPOZORNĚNÍ!

Při jakékoliv manipulaci se spotřebičem mimo běžné používání je nutno zajistit jeho
odpojení od elektrické rozvodné sítě vypnutím hlavního vypínače před spotřebičem.

662843

15

UMÍSTĚNÍ VARNÉ DESKY

Instalaci může provádět pouze firma k tomu odborně oprávněná a musí být provedena v
souladu s národními normami a předpisy.

• Elektrická varná deska je určena z hlediska působení vnějších vlivů dle ČSN 33 2000-3
pro normální prostředí.

• Pro bezpečné vzdálenosti stěn a nábytku od varné desky platí ČSN 061008.

• Varná deska předpokládá zabudování do výřezu v pracovní desce min. tloušťky 30 mm,
povrchově kryté tepelně odolným materiálem.

• Pracovní deska musí být instalována ve vodorovné poloze a musí být na straně ke zdi
utěsněna proti zatékání kapalin.

• Rozměry výřezu pro varnou desku jsou uvedeny na obrázku.

• Bezpečné vzdálenosti stěn a nábytku od varné desky jsou na obr.

• Plochy vzniklé po výřezu otvoru doporučujeme krýt vhodným lakem (např. silikonovým)
resp. Al fólií, které sníží pronikání vlhkosti do desky.

• Pod varné desky nelze instalovat bez zvláštního opatření pečící trouby, u kterých mohou
spaliny z pečící trouby proudit směrem nahoru pod varnou desku.

• Zadní stěna kuchyňské linky za varnou deskou musí být rovněž z tepelně odolného
materiálu (120°C). Nejmenší vzdálenost zadní hrany varné desky od zadní stěny je 40
mm.

• Varná deska nesmí být instalována v těsné blízkosti kuchyňské skříňky z hořlavého
materiálu, přesahující nad povrch pracovní desky.

• Nad varnou deskou se doporučuje instalovat pouze odsavač par (digestoř), nad kterým
může být umístěna kuchyňská skříňka. Samostatnou skříňku bez odsavače par k
instalaci nad varnou desku nedoporučujeme. Minimální vzdálenost mezi varnou deskou a
odsavačem je 650mm, dále dle doporučení výrobce odsavačů.

• Před instalací spotřebiče do výřezu v pracovní desce nalepte po obvodě spodní části
rámu těsnění proti zatékání kapalin, které je přiloženo v příslušenství.

• Uchycení - zajištění vestavné desky v nábytku je znázorněno na obr.

• Při vestavění více varných desek, je třeba je mezi sebou odělit lištou. (lištu lze dokoupit
samostatně - 286696).

662843

16

PŘIPOJENÍ SPOTŘEBIČE K
ELEKTRICKÉ SÍTI

Připojení spotřebiče k elektrické síti smí provádět jen odborně oprávněná firma.

• Do rozvodu před spotřebičem musí být zabudován spínač pro odpojení spotřebiče od
elektrické sítě, u něhož je vzdálenost rozpojených kontaktů všech pólů min. 3mm.

• K připojení varné desky použijte 3-žílový kabel o průřezu 1,5 mm, např. typu H05VV­F3G1,5, jehož konce upravte podle obr.

• Konce vodičů je nutno zpevnit proti roztřepení nalisovanými koncovkami.

• Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici založte šňůru do krabičky
svorkovnice a zajistěte ji proti vytržení sponou.

• Nakonec zavřete víko svorkovnice.

• Po připojení spotřebič otočte do pracovní polohy, vložte do výřezu a zkontrolujte polohu
přívodního kabelu.

• Varnou desku zajistěte upínkami a to přiměřenou silou tak, aby nedošlo k poškození
spořebiče.

UPOZORNĚNÍ:

Spotřebič není určen pro činnost pomocí vnějšího časového spínače nebo odděleného
systému dálkového ovládání.

UPOZORNĚNÍ:

Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo
technologických změn výrobku, které nemají vliv na funkci výrobku.

662843

17

TECHNICKÉ ÚDAJE

Elektrická vestavná varná deska VDSK300FF VDSK630C

Rozměry

Celkové rozměry Š x Hl. x V (V =
zabudovaná hloubka) (mm)

Rozměry výřezu v pracovní desce Š x Hl
x Tl. pracovní desky (mm)

300 / 510 / 57 590 / 505 / 49

275 / 490 / (30 - 50)

560 / 490 / (30 -

50)

Varné zóny

Levá přední - Ø 180mm (kW) 1,70

Levá zadní - Ø 145 mm (kW) 1,20

Pravá zadní - Ø 180 mm (kW) 1,70

Pravá přední - Ø 145 mm (kW) 1,20

Přední - Ø 145 mm (kW) 1,20

Zadní - Ø 180 mm (kW) 1,70

Elektrické napětí 230 V ~ 230 / 400 V ~

Celkový elektrický příkon (kW) 2,90 5,80

PŘÍSLUŠENSTVÍ

Těsnící hmota 1

Čisticí škrabka 1

Upínka 4

Šroub 4

662843

18

INFORMACE O VÝROBKU DLE NAŘÍZENÍ (EU) Č. 66/2014

Značka Jednotka Hodnota Hodnota

Název nebo ochranná
známka dodavatele

MORA MORA

Identifikace modelu VDSK300FF VDSK630C

Typ varné desky

Počet varných zón a/nebo
ploch

Technologie ohřevu EE

Průměry varných zón a/
nebo ploch

Ø cm

Spotřeba energie na
varnou zónu a/nebo

EC

plochu

Spotřeba energie varné
desky

EE

electric burner

electric cooking

electric hob

24

Sálavé varné

plotny

Sálavé varné

plotny

18,0 18,0

14,5 14,5

- 18,0

- 14,5

213,5 187,2

Wh/kg

189,8 188,3

- 213,5

- 191,3

Wh/kg 201,7 195,1

19

662843

PPŘIPOJENÍ SPOTŘEBIČE K
ELEKTRICKÉ SÍTI

JEDNOFÁZOVĚ PŘIPOJENÍ TŘIFÁZOVĚ PŘIPOJENÍ

SPONA PROTI
VYTRŽENÍ ŠŇÚRY

SPONA PROTI VYTRŽENÍ ŠŇÚRY

Při vestavění více varných desek, je třeba je mezi sebou odělit lištou. (lištu lze dokoupit
samostatně - 286696). listwę środkową - 286696)

662843

KONCE VODIČÚ ZPEVNĚNÉ
NALISOVANOU KONCOVKOU

20

1. Těsnění

2. Upínka

3. Zadní stěna

4. Boční stěny

662843

21

662843

22

VDS cs (04-17)


