Page 1
CZ
Návod k použití, instalaci a připojení
Vestavná sklokeramická varná deska
Page 2
663741
Důležité informace, pokyny a doporučení ...................3
Popis a obsluha spotřebiče ...........................................5
Popis ................................................................................6
Ovládací panel ................................................................6
Čištění a údržba ............................................................14
Reklamace .....................................................................15
Způsoby využití a likvidace obalů...............................15
Likvidace spotřebiče po ukončení životnosti ............ 15
Předpis pro instalaci ....................................................16
Umístění varné desky...................................................17
Připojení spotřebiče k elektrické síti ..........................18
2
Page 3
Návod k obsluze a údržbě
Vážený zákazníku,
zakoupil jste si výrobek z naší nové řady vestavných elektrických
spotřebičů. Je naším přáním, aby Vám náš výrobek dobře
sloužil.
Před instalací a použitím spotřebiče si přečtěte tento návod.
Obsahuje důležité informace, jak bezpečně a ekonomicky
obsluhovat spotřebič. Návod uchovávejte spolu se spotřebičem
pro případné další použití.
Důležité informace, pokyny a doporučení
Bezpečnostní opatření
• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či
mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo
byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.
Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět
děti bez dozoru.
• VÝSTRAHA: Nebezpečí požáru: neodkládejte žádné předměty na varné povrchy.
• VÝSTRAHA: Vaření s tukem nebo olejem na varném panelu bez dozoru může být nebezpečné
a může mít za následek vzniku požáru. NIKDY nelikvidujte oheň vodou, ale vypněte spotřebič a
potom plameny překryjte např. pokličkou nebo mokrou tkaninou.
• UPOZORNĚNÍ: Proces vaření musí být pod dozorem. Krátkodobý proces vaření musí být
nepřetržitě pod dozorem.
• VÝSTRAHA: Pokud je povrch varné desky nebo článku popraskán, vypněte spotřebič a jistič,
abyste zabránili možnosti úrazu elektrickým proudem.
• Na čištění spotřebiče nikdy nepoužívejte parní čističe a tlakové čističe. Hrozí nebezpečí zasažení
elektrickým proudem.
• Spotřebič není připraven na ovládání pomocí externích časovačů a jiných speciálních ovládacích
systémů.
• VÝSTRAHA: Používejte pouze zábrany varného panelu zkonstruované výrobcem varného
spotřebiče nebo označené výrobcem spotřebiče v návodu k použití jako vhodné, nebo zábrany
varného panelu vestavěné ve spotřebiči. Používání nesprávných zábran může způsobit nehody.
Varování
• Spotřebič může připojit k elektrické síti pouze servisním technikem nebo osoba odborně
způsobilá.
• Vestavná deska je určena pro připojení do zásuvky 230V a je opatřena přívodní šňůrou
zakončenou vidlicí. Tato výhoda vyžaduje určitá opatření uvedená v tomto návodě.
• Z hlediska ochrany před úrazem elektrickým proudem podle ČSN EN 60 335-1 se jedná o
spotřebič třídy I.
• Instalaci Vaší varné desky musí provést jen oprávněná osoba k této činnosti odborně způsobilá.
Při instalaci spotřebiče je třeba provést:
3
663741
Page 4
- kontrolu správnosti připojení k elektrickému přívodu,
- kontrolu funkcí varných těles, regulačních a ovládacích prvků,
- předvedení zákazníkovi všech funkcí spotřebiče a seznámení s jeho obsluhou a údržbou.
• Manipulace se spotřebičem nebo neprofesionální servisní zásah může vést k riziku závažného
poranění, případně k poškození výrobku. Instalaci, veškeré opravy, úpravy a zásahy do
spotřebiče musí provádět vždy jen servisní technik nebo osoba odborně způsobilá.
• Do pevného rozvodu elektrické energie před spotřebičem je nutné umístit zařízení pro odpojení
všech pólů spotřebiče od sítě, které má vzdálenost kontaktů v rozpojeném stavu min. 3 mm
(dále v textu označeno jako hlavní vypínač).
• Varná deska musí být připojena k elektrické síti s předepsaným napětím, které je uvedeno
na typovém štítku, přívodem, který odpovídá příkonu varné desky (viz „Připojení spotřebiče k
elektrické síti“).
• Datum provedené instalace si nechte potvrdit v Záručním listu.
• Výrobek je určen výhradně pro vaření. Nepoužívejte k jiným účelům, například pro vytápění
místnosti. Neodkládejte prázdné nádobí na varné zóny.
• Napájecí šňůry spotřebiče nebo jiných spotřebičů nesmí přijít do kontaktu s vařidlovou deskou.
• Při čištění a opravách vypněte hlavní vypínač přívodu elektrické energie.
• Nepoužívejte sklokeramickou desku jako odkládací plochu. Hrozí vznik škrábanců, případně
jiného poškození. Neohřívejte jídlo v alobalových fóliích, plastikových nádobách a podobných.
• Nebezpečí roztavení, požáru, případně poškození varné desky.
• Není-li varná deska v provozu, dbejte na to, aby byly všechny ovládací prvky vypnuty.
• V případě změny prostředí prostoru, kde je spotřebič instalován (práce s nátěrovými hmotami,
lepidly apod.), musí být vždy vypnut hlavní přívod elektrické energie.
• Při manipulaci se spotřebičem resp. při delším odstavení spotřebiče mimo provoz vypněte hlavní
vypínač přívodu elektrické energie před spotřebičem.
• Doporučujeme Vám, obrátit se jednou za dva roky na opravárenskou organizaci se žádostí o
překontrolování funkce desky. Předejdete tím případným poruchám a prodloužíte životnost varné
desky.
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího
odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a
elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete
zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak
byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního
odpadu nebo v obchodě, kde jste výrobek zakoupili.
Účel spotřebiče
Pozor!
663741
Spotřebič je určen pro běžnou přípravu pokrmů v domácnostech
a neměl by se používat k jiným účelům. Jednotlivé možnosti jeho
použití jsou vyčerpávajícím způsobem popsány v tomto manuálu.
Objeví-li se na povrchu varné desky jakékoliv trhliny, ihned
odpojte spotřebič od sítě.
4
Page 5
Popis a obsluha spotřebiče
• Spotřebič je určený k zabudování do výřezu v pracovní desce
kuchyňského nábytku.
• Těsnící pryž nalepená na okraj varné desky zabraňuje
zatékání kapaliny pod varnou desku.
• Základní částí spotřebiče je sklokeramická varná deska, na
kterou jsou vázány ostatní nosné, krycí a elektrické části
spotřebiče.
• Na varné desce jsou vyznačena místa - elektrické varné zóny
- určená jen pro vaření a levé zadní místo je možno využít jako
odkládací prostor.
• Průměry varných zón jsou odvozeny z obvyklých rozměrů
varných nádob.
• Vyhřívaná je jen plocha vyznačeného průměru, ostatní plochy
zůstavají relativně chladné a mohou se využít jako odstavné
plochy.
• Červeně zářící topné těleso může ale podle zorného úhlu
prosvítat i přes obvod označené zóny.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje
omezovač teploty.
• Svítící symboly “H” na pozicích ukazatelů příkonových stupnů
signalizují zvýšenou teplotu povrchu varné zóny po vypnutí.
Horké varné místo může být energeticky využito. Symbol
zhasne po takovém ochlazení varného místa, kdy již nehrozí
nebezpečí popálení.
Příkony varných zón jsou regulovány v rozsahu 9 stupňů
volitelných dotykovými symboly s příslušnými ukazateli na
senzorovém ovladači. Varné zóny se spínají v různých časových
intervalech dle nastaveného regulačního stupně.
Při každém označení (stisku nebo dotyku) symbolu dojde k
akustické odezvě.
Reakce tlačítek (symbolů) je 1 sec, po tuto dobu je nutné mít prst
v blízkosti příslušném symbolu.
5
663741
Page 6
Popis
Ovládací panel
1
2
1. plevá zadní varná zóna
2. pravá zadní varná zóna
3. plevá přední varná zóna
4. pravá přední varná zóna
5. ovládácí panel
4
5
3
A - senzor uzamknutí funkce (klíč)
B - senzor síťového spínače
C - senzor mínus (-)
D - senzor plus (+)
F - kontrolní svítidlo uzamknutí funkce
L - senzor varné zóny
M - ukazatel příkonového stupně
N - symbol aktivace varné zóny
663741
6
Page 7
Kalibrace senzorů
Během doby, kdy se senzory přizpůsobují externím podmínkám:
• Nepokládejte na jejich povrch žádné předměty, jinak by mohlo
dojít k aktivaci chybového režimu.
• Povrch senzorů udržujte vždy v čistotě.
• Nevystavujte silnému osvětlení, jako je např. halogenová
lampa nebo ostrý sluneční svit atd.
V případě nedodržení těchto podmínek nemusí dojít k správné
kalibraci senzorů a na displeji se objeví chybové hlášení (viz
tabulka). Po odstranění příčiny dojde automaticky ke správné
kalibraci.
Pozor!
Zapnutí varné desky
Zapnutí varné zóny
Nastavení stupně
výkonu bez funkce
předehřev
Poznámka
• Senzorové ovládání je aktivováno přiložením prstu na
příslušný symbol na sklokeramické desce. Ovládací panel
udržujte proto v čistotě a suchu.
• Senzory nereagují na tmavé matné barvy (nepoužívat černé
rukavice). Nepokládejte nic na ovládací panel varné desky.
• Pozor na nežádoucí zapnutí spotřebiče, např. domácími
zvířaty!
• Při odpojení varné desky od elektrické sítě dojde k vynulování
nastavených parametrů a k uzamčení ovládání varné desky.
Stiskneme pouze senzor B (síťový spínač). Na obou displejích
se objeví symbol „O“ nebo „H“a symboly aktivace varné zóny
„N“ blikají. Neprovedeme-li další volbu do 10 sec, dojde k
automatickému vypnutí varné desky.
Do 10 sec po zapnutí varné desky stiskněte senzor „L“
požadované varné zóny. Příslušný symbol aktivace varné zóny
„N“ zůstane trvale svítit, ostatní symboly „N“ zhasnou. Do 8 sec
provedeme pomocí senzorů „+“ a „-“ nastavení požadovaného
stupně výkonu (1 – 9).
Aktivujte varnou zónu (symbol „N“ trvale svítí) a do 8 sec zvolte
výkonový stupeň.
Nastavit výkonový stupen lze také pomocí senzoru „-“. Maximální
výkonový stupeň tak nastavíme rychleji než postupným
zvyšováním výkonu pomocí senzoru „+“.
Nastavení stupně
výkonu s funkcí
předehřev
Usnadní vaření rychlejším uvedením pokrmu do varu plným
výkonem a poté se výkon automaticky přepne na zvolený nižší
stupeň.
• Aktivujeme příslušnou varnou zónu.
• Nastavíme výkonový stupeň 9.
• Stiskneme senzor „+“.
• Do 10 s nastavíme požadovaný výkonový stupeň.
• Pokud neprovedeme aktivaci předehřevu do 10 s, tato funkce
se zruší.
7
663741
Page 8
Po celou dobu předehřevu bude varná zóna nastavena na
maximální výkon a na displeji se střídavě zobrazuje symbol „A“
a předvolený výkonový stupeň. Po uplynutí doby předehřevu se
varná zóna automaticky přepne na předvolený výkonový stupeň.
Doby předehřevu pro příslušné výkonové stupně jsou uvedeny v
tabulce.
Změna stupně výkonu
Vypnutí varné zóny
Výkonový stupeň Doba provozu na
maximální výkon
(doba předehřevu)
00
U 6 h
1 1 min 6 h
2 3 min 6 h
3 4 min 48 sec 5 h
4 6 min 30 sec 5 h
5 8 min 30 sec 4 h
6 2 min 30 sec 1,5 h
7 3 min 30 sec 1,5 h
8 4 min 30 sec 1,5 h
9 1,5 h
Pro změnu stupně výkonu aktivujte příslušnou varnou zónu
(senzor „L“) a stisknutím senzorů „+“ a „-“ proveďte požadovanou
změnu.
• Aktivujte příslušnou varnou zónu.
• Současným stisknem obou senzorů D (+) a C (-) se varná
zóna vypne nebo stiskem senzoru C (-) postupně nastavíme
výkonový stupeň na „0“.
• Po vypnutí varné zóny bude displej příslušné zóny zobrazovat
symbol „H“, který upozorňuje na to, že tato zóna je horká a je
možné využít toto zbytkové teplo.
Bezpečnostní
vypnutí
Indikátor zbytkového
tepla
Poznámka
663741
8
Ihned po vypnutí varné zóny nebo celé desky se na displeji
zobrazí „H“. To znamená, že varná zóna je zahřátá na teplotu
vyšší než 60°C. Po vychladnutí desky symbol zmizí.
Pokud dojde k zobrazení „H“ na displeji po připojení desky
k el. síti (např. při zapnutí po výpadku dodávky el. energie v
průběhu vaření nebo při prvotním připojení desky k el. síti),
znamená to, že deska byla odpojena od přívodu el. energie v
horkém stavu.
Toto není na závadu, symbol „H“ zmizí po uplynutí doby
nastavené výrobcem.
Page 9
Funkce udržování
pokrmu v teplém stavu
Pomocí nízkého výkonu udržujeme pokrm v teplém stavu.
Nastavení funkce:
Uzamčení ovládání varné
desky
Poznámka
Dětská pojistka
Postup
• Nastavíme varnou zónu na stupeň výkonu 1 a stiskneme
senzor „-“.
• Na displeji se zobrazí „u“.
Chceme-li uzamknout nastavený režim varné desky (zabrání
nechtěnému přestavení varné desky při provozu), stikneme
senzor A (klíč) po dobu minimálně 2 sec. Rozsvítí se kontrolní
svítidlo „F“.
Při uzamčeném ovládání varné desky zůstává funkční pouze
vypnutí varné desky (stiskem senzoru B (síťový spínač) nebo
vypnutí uzamčení stiskem senzoru A (klíč). Po vypnutí uzamčení
(indikační dioda u senzoru A zhasne) můžeme znovu ovládat
všechny funkce varné desky.
Zamknutí varné desky je možné pouze v zapnutém stavu.
Dětská pojistka slouží k znemožnění použití spotřebiče.
Dětskou pojistku je možné aktivovat, jen když není nastaven
výkonový stupeň varných zón.
• Zapněte varnou desku stiskem senzoru „B“.
• Na displejích se zobrazí blikající desetinné tečky.
• Do 3 sec stiskněte současně senzory „+“ a „-“ a následně
senzor „+“.
• Na displejích se na okamžik zobrazí L a deska zhasne.
• Při pokusu o zapnutí desky se displeje s L rozsvítí.
Deaktivace - vypnutí
dětské pojistky
Vypnutí varné desky
automatické
Vypnutí varné desky
ochranné
Vypnutí varné desky
bezpečnostní
• Zapněte desku stiskem senzoru „B“.
• Rozsvítí se na displejích L.
• Do 3 sec stiskněte současně senzory „+“ a „-“ a následně
senzor „-“.
• Deska je připravena k použití.
Vypneme-li všechny varné zóny, varná deska se do
10-ti sec automaticky vypne.
Celá varná deska se vypne v případě, že stiskneme jeden senzor
nebo více senzorů na dobu delší než 12 sec (např. položíme
utěrku nebo nádobu na ovládací symboly).
Deska je vybavena bezpečnostním vypnutím. Doba, po které
dojde k vypnutí závisí na nastaveném stupni výkonu – viz
tabulka.
663741
9
Page 10

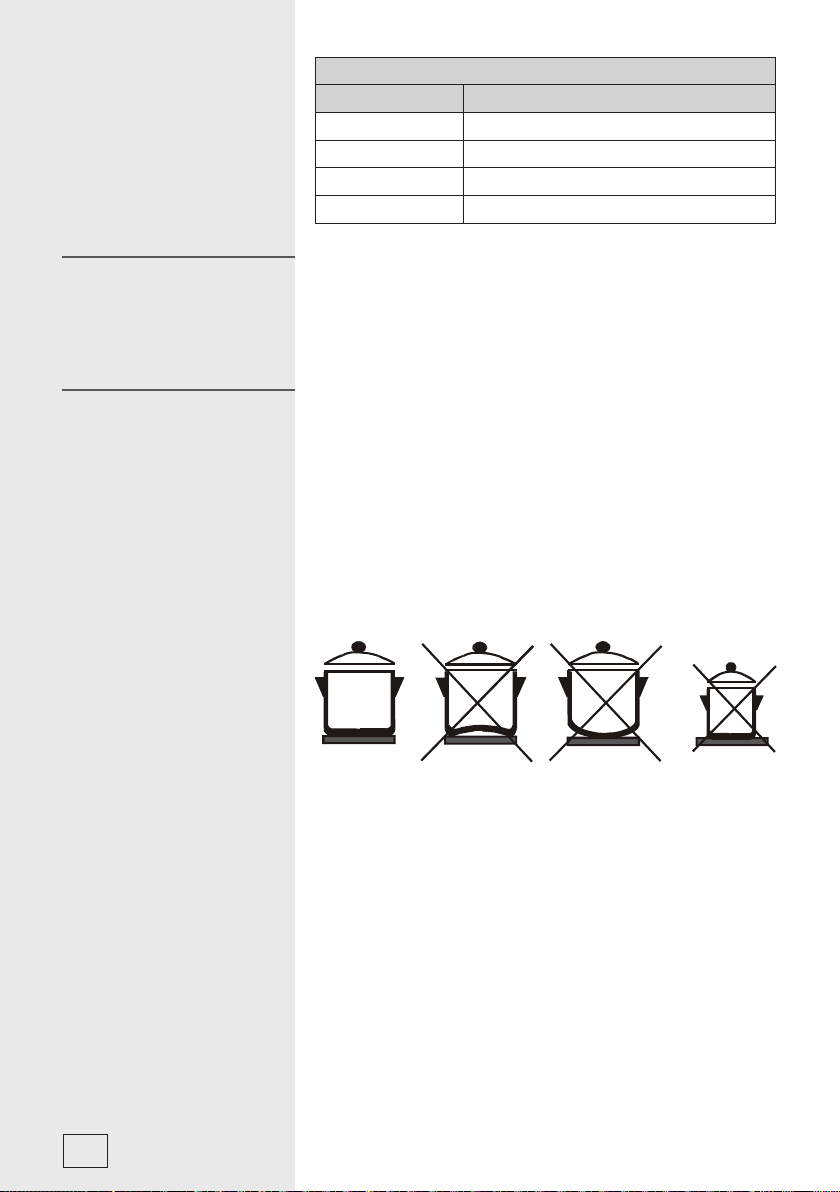

Tabulka chyb
Displej Příčina
F1 příliš silné osvětlení
F2 silné pulzující světlo (např. zářivka)
F3 senzor překrytý světlým předmětem
F4 silné promněnlivé osvětlení
Poznámka
Zasady používaní
sklokeramické desky
upozornění!
663741
• Symboly F1 až F4 se střídavě zobrazují se symboly A0 – A9,
které označují konkrétní senzor.
• Při nevhodném použití varné desky (např ohřev prázdné
nádoby), může dojít k jejímu přehřátí. Tento stav je
signalizován symbolem „t“ na displejích.
• Spotřebič mohou obsluhovat podle návodu k obsluze pouze
dospělé osoby.
• Není přípustné ponechat děti bez dozoru u spotřebiče, který je
v provozu.
• Elektrická varná deska je spotřebič, jehož provoz vyžaduje
dozor.
• Před prvním použitím spotřebiče je nutné odpojit přívodní
šňůru ze zásuvky nebo vypnout hlavní vypínač (jistič) a
spotřebič řádně očistit (čisticí prostředky viz kapitola “Čištění a
údržba”).
• Vyhněte se ohřevu prázdných smaltovaných nádob, jejichž
dna se tím mohou poškodit a při přesunu nádoby poškrábat
povrch varné desky.
• Nejsou vhodné nádoby s rýhováním resp. ostřinami na dně.
• K dosažení nejlepších výsledků by mělo být dno kovových
nádob 2-3mm silné, u nerezových nádob s proloženým
(sendvičovým) dnem 4 až 6 mm.
• Při pokojové teplotě by mělo být dno mírně vyhloubené, neboť
žárem se roztahuje a potom bude ležet na povrchu varné zóny
rovně. Tím je zajištěna minimální tepelná ztráta při doteku
ploch.
• Vždy se snažte, aby dno použité nádoby odpovídalo svou
velikostí průměru zvolené varné zóny.
• Příliš malý hrnec a nerovné dno vedou k opakovanému
vypínání zóny omezovačem teploty. Naproti tomu neškodí, je-li
10
Page 11
průměr nádoby větší než vyznačená varná zóna.
• U varných desek, které maji lakovaný rám, se nesmí okraje
nádob dotýkat rámu, nebo být na něj položeny.
• Pro uvedení pokrmů do bodu varu používejte vyšší stupeň
příkonu. Po uvedení pokrmu do varu přepněte na nižší příkon
varné zóny.
• Na horké varné zóny nepokládejte předměty z umělé hmoty
(lžíce, misky, cedníky apod.), tyto materiály se taví a připalují.
• Přehřáté tuky a oleje se mohou vznítit, proto dávejte pozor při
úpravě pokrmů s tuky a oleji (fritování apod.).
• Varnou desku udržujte čistou a suchou. Vlhká dna hrnců
mohou způsobit skvrny.
• Povrch desky je při provozu horký, může dojít k popálení sledujte ukazatele zbytkového tepla.
• Dojde-li k poruše varné desky, vypněte spotřebič z přívodu
elektrické energie a obraťte se na servisní fi rmu.
Stručné zásady
pro používání
sklokeramických desek tipy na úsporu energie:
Používání varné desky
• Používejte nádoby s rovným dnem, do jejichž povrchu nejsou
vtlačeny nečistoty, které by mohly způsobit škrábance.
• Dno nádoby musí mít průměr nejméně takový jako je průměr
varné zóny, aby nemohlo docházet k vypínání omezovačem
teploty během vaření v důsledku přehřátí varné zóny.
• Při vaření přikrývejte hrnec pokličkou, příkon elektrické energie
regulujte tak, abyste nemuseli pokličkou posouvat nebo ji
odkládat.
• Sklokeramická deska se nesmí používat pro vytápění
místnosti.
• Nezapínejte varnou zónu, dokud na ni nepoložíte nádobu, a
nikdy nepoužívejte varnou desku pro vytápění místnosti.
• Jakýkoli tuk nebo olej na topných zónách může vzplanout.
Proto buďte opatrní při používání těchto surovin při přípravě
jídla (např. hranolky) a vždy dohlížejte na celý proces vaření.
• Používejte nádoby s rovným dnem, do jejichž povrchu nejsou
vtlačeny nečistoty, které by mohly způsobit škrábance.
• Zrnka písku mohou způsobit škrábance, které nebudete moci
odstranit. Na varnou plochu dávejte pouze nádoby s čistým
dnem. Nádoby vždy zvedněte, když je budete chtít přesunout.
• Nepoužívejte hliněné nádoby, můžou povrch varné desky
poškrábat.
• Nepoužívejte sklokeramickou desku jako odkládací plochu.
Hrozí vznik škrábanců, případně jiného poškození. Neohřívejte
jídlo v alobalových fóliích, plastových a podobných nádobách.
Nebezpečí roztavení, požáru, případně poškození varné
desky.
• Nenechávejte nádoby vyvařit. Varná deska je chráněna proti
přehřátí, ale nádoba s vyvařeným obsahem se může ohřát
tak, že dojde k poškození desky. Na takové poškození se
nevztahuje záruka.
11
663741
Page 12
• Nikdy nepoužívejte nádoby s deformovaným dnem. Dutina
nebo kulaté dno může zasahovat do činnosti ochrany proti
přehřívání a spotřebič se velmi ohřeje. To může vést k
prasknutí sklokeramické desky a poškození dna.
• Sklokeramická deska je velmi pevná, avšak není nerozbitná.
Pokud na desku dopadne předmět hranou, může deska
prasknout. Poškození se projeví ihned nebo po krátké chvíli.
Poškozenou varnou desku ihned odpojte od elektrické sítě a
nepoužívejte ji.
• Nikdy nepokládejte na varné zóny nádoby s vlhkým dnem
nebo poklice se zkondenzovanou parou. Může dojít k
poškození varných zón.
• Nikdy nenechávejte na varné zóně nádoby vystydnout. Pod
nádobou se může tvořit vlhkost, která může způsobit její
korozi.
• Při čištění nejdříve odstraňte zbytky jídla z varné plochy
a to ihned v průběhu vaření, a konečné čištění proveďte
po skončení vaření. Zvláštní pozornost věnujte odstranění
cukerných připečenin, mohou při dlouhodobém působení
narušit strukturu sklokeramické desky.
• Ujistěte se, že všechny zbytky čisticích prostředků jsou po
použití zcela odstraněny, protože by mohlo dojít k poškození
sklokeramické desky při zahřátí varných zón.
• Kovově se lesknoucí skvrny vznikají používáním hliníkového
nádobí nebo použitím nevhodného čisticího prostředku, skvrny
lze odstraňovat několikanásobným čištěním.
• Poškrábání sklokeramické desky mohou způsobit např.
písková zrna uchycená na zelenině, zbytky nevhodného
čistícího prášku nebo prostředku, který obsahuje abrazivní
částice.
• Desku znečištěnou hlínou, pískem, nebo podobnými
abrazivními prostředky jemně setřete měkkým vlhkým
hadříkem dočista a vyčistěte tekutým čisticím prostředkem,
určeným pro sklokeramické povrchy.
• Nepoužívejte drátěnky, mycí houby nebo jakékoliv prostředky
s drsným povrchem. Rovněž nedoporučujeme používání
korozivních a agresivních přípravků, jako jsou např. spreje na
pečící trouby a na odstraňování skvrn.
• Při vaření se nesmí okraje nádob dotýkat rámu sklokeramické
desky, nebo být na něj položeny.
663741
Výrobce neodpovídá za defekty sklokeramické desky vzniklé
nevhodným typem použitého nádobí nebo za defekty vzniklé
nevhodnou nebo nepatřičnou manipulací.
12
Page 13
Jakákoliv změna vzhledu sklokeramického povrchu neovlivní
správnou funkčnost nebo odolnost varné desky. Změny
barvy jsou výsledkem působení připálených zbytků jídla nebo
použitím nádobí z hliníku či mědi. Tyto šmouhy se velmi obtížně
odstraňují.
Příklady činností při nastavení příkonových stupňů
0 Vypnuto
1 – 3 Stupeň je určen
4 – 6 Stupeň lze použít
7 - 9 Stupeň používáme
• k udržování kapalin v mírném varu,
• k mírnému a pomalému ohřevu bez nebezpečí
připálení,
• k rozpuštění másla, čokolády,
• rozmrazování,
• k vaření malého množství kapaliny.
• k intenzivnímu vaření,
• k udržování varu většího množství kapaliny,
• k dušení.
• k přípravě pokrmů, vyžadující rychlý ohřev
a vysokou teplotu (bifteky, řízky, smažení
brambůrků apod.),
• k rozehřátí pokrmů před přepnutím na nižší
stupeň.
Poznámka
Pravá zadní vazná zóna má v důsledku připojení na 230V
snížený příkon. Používá se zejména pro ohřev menšího
množství potravin a pro udržování potravin v mírném varu.
663741
13
Page 14
Čištění a údržba
Vaše sklokeramická deska je hezká na pohled a nenáročná
na používání. Následující rady a doporučení Vám pomohou
udržovat ji v takovém stavu, aby vám vydržela opravdu dlouho.
Doporučení
• K čištění spotřebiče nepoužívejte parní čistič!
• Vaši sklokeramickou desku čistěte pravidelně, nejlépe po
každém použití.
• Nejprve odstraňte ze sklokeramické desky všechny zaschlé
zbytky jídla a tekutin pomocí čistící škrabky (v příslušenství
spotřebiče).
• Jakmile je deska chladná, naneste na ni několik kapek
vhodného čisticího prostředku a vyčistěte její povrch
papírovým ručníkem nebo čistou, jemnou utěrkou.
• Plochu důkladně omyjte a vysušte dalším papírovým ručníkem
nebo měkkou látkou.
• Nepoužívejte drátěnky, mycí houby nebo jakékoliv jiné čisticí
prostředky s drsným povrchem.
• Rovněž nedoporučujeme používat přípravky podporující
korozi, jako jsou například spreje na pečící trouby a na
odstraňování skvrn.
• Pokud se Vám na rozžhaveném povrchu Vaší sklokeramické
desky nedopatřením roztaví jakýkoli předmět z plastu,
kuchyňské fólie, cukr nebo potraviny obsahující cukr, odstraňte
je okamžitě pomocí čisticí škrabky, dokud je plotna horká, a
to nejen z varné desky, ale v případě znečistění i z povrchu
nádoby. Tím zabráníte poškození povrchu varné desky.
• Před přípravou jídla, která obsahuje větší množství
cukru (např. džem), potřete desku vhodným ochranným
prostředkem, abyste chránili její povrch proti poškození
cukrem v případě překypění pokrmu nebo při jeho rozlití na
povrch desky.
663741
Kovově lesknoucí skvrny vznikají odřením dna hliníkového
hrnce nebo použitím nevhodného čisticího prostředku. Tyto
skvrny se pracně odstraňují několikanásobným čištěním.
Barevné změny na varné desce jsou způsobeny vesměs
neodstranitelnými připálenými zbytky. Nemají vliv na funkci
sklokeramiky, nejedná se o změnu v materiálu.
Obroušení dekoru můžeme způsobit abrazivními čisticími
prostředky, nebo dřením dna hrnce po povrchu varné desky po
delší dobu. Na varné desce vzniká tmavá skvrna.
14
Page 15
Reklamace
Vyskytne-li se v záruční době na spotřebiči závada, neopravujte
ji sami. Reklamaci uplatňujte v prodejně, ve které jste spotřebič
zakoupili, u značkového servisu nebo u servisních gescí,
uvedených v Záručních podmínkách. Při podávání reklamace
se řiďte textem Záručního listu a Záručních podmínek. Bez
předložení řádně vyplněného Záručního listu je reklamace
neplatná.
Způsoby využití a likvidace obalů
MORA MORAVIA, s.r.o. se zapojila do integrovaného systému
sběru komunálního odpadu ve spolupráci s fi rmou EKO-KOM,
a. s. Sběr obalů uložených na sběrných místech ve Vaší obci
zaručuje jejich recyklaci.
Likvidace spotřebiče po ukončení životnosti
Tento spotřebič je označen v souladu s evropskou směrnicí
2012/19/EU o nakládání s použitými elektrickými a
elektronickými zařízeními (waste electrical and electronic
equipment - WEEE).
Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný
odběr a recyklování použitých zařízení.
Spotřebič obsahuje hodnotné materiály, které by měly být
opětovně využity. Spotřebič odevzdejte do sběrných surovin
nebo na místo určené obcí k ukládání odpadu.
15
663741
Page 16
Předpis pro instalaci
Tento předpis je určen především pracovníkům oprávněných
instalačních a opravárenských organizací. Doporučujeme Vám
však, abyste si ve vlastním zájmu tento předpis prostudovali.
Spotřebiče jsou provedeny a schváleny podle předpisů:
ČSN EN 60335-1 -ed.2 Elektrické spotřebiče pro domácnost a
podobné účely - Bezpečnost - Část 1: Všeobecné požadavky.
ČSN EN 60335-2-6 -ed.2 Elektrické spotřebiče pro domácnost
a podobné účely - Bezpečnost - Část 2-6: Zvláštní požadavky na
nepřenosné sporáky, varné panely, trouby a podobné spotřebiče.
ČSN EN 55014-1 Elektromagnetická kompatibilita - Požadavky
na spotřebiče pro domácnost, elektrické nářadí a podobné
přístroje - Část 1: Vyzařování.
Instalace spotřebiče musí být provedena podle:
ČSN 33 2180 - Elektrotechnické předpisy ČSN. Připojování
elektrických přístrojů a spotřebičů.
ČSN 06 1008 - Požární bezpečnost tepelných zařízení.
ČSN 73 0823 - Požárně technické vlastnosti hmot. Stupeň
hořlavosti stavebních hmot.
Po připojení spotřebiče je nutné z hlediska funkce
spotřebiče, provést především tyto úkony:
• kontrola funkce topných těles, ovládacích a regulačních prvků,
• odzkoušení všech funkcí spotřebiče a seznámení s jeho
obsluhou a údržbou.
Důležité upozornění!
663741
16
Při jakékoliv manipulaci se spotřebičem mimo běžné používání je
nutno zajistit jeho odpojení ze zásuvky nebo vypnutím hlavního
vypínače před spotřebičem (jističe).
Page 17
Umístění varné desky
Instalace musí být provedena v souladu s výše citovanými
normami.
• Elektrická varná deska je určena z hlediska působení vnějších
vlivů dle ČSN 33 2000-3 pro normální prostředí.
• Pro bezpečné vzdálenosti stěn a nábytku od varné desky platí
ČSN 061008.
• Varná deska předpokládá zabudování do výřezu v pracovní
desce min. tloušťky 30 mm, povrchově kryté tepelně odolným
materiálem.
• Pracovní deska musí být instalována ve vodorovné poloze a
musí být na straně ke zdi utěsněna proti zatékání kapalin.

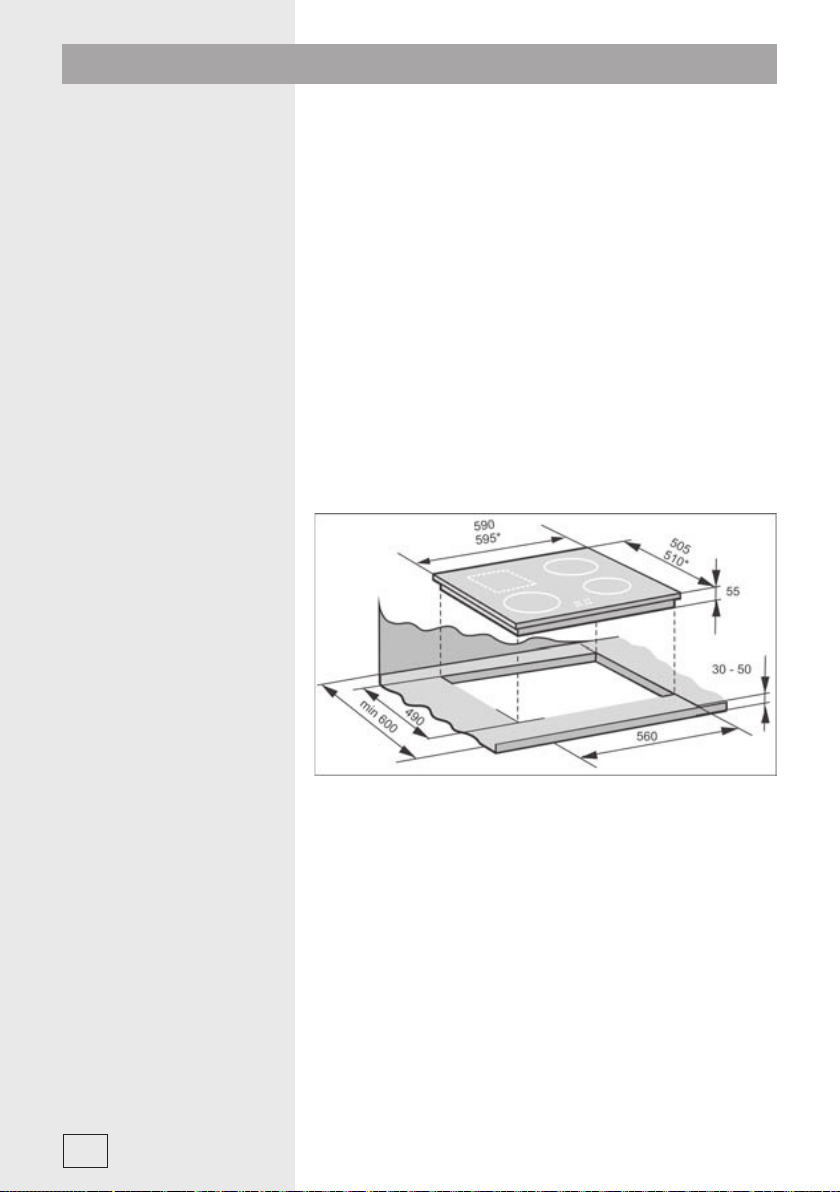

• Rozměry výřezu pro varnou desku a jeho poloha jsou uvedeny
na obr.
• Bezpečné vzdálenosti stěn a nábytku od varné desky jsou na
obr.
• Plochy vzniklé po výřezu otvoru doporučujeme krýt vhodným
lakem (např. silikonovým) resp. Al fólií, které sníží pronikání
vlhkosti do desky.
• Pod varné desky nelze instalovat bez zvláštního opatření
pečící trouby, u kterých mohou spaliny z pečící trouby proudit
směrem nahoru pod varnou desku.
• Zadní stěna kuchyňské linky za varnou deskou musí být
rovněž z tepelně odolného materiálu (120° C). Nejmenší
vzdálenost zadní hrany varné desky od zadní stěny je 40 mm.
• Varná deska nesmí být instalována v těsné blízkosti
kuchyňské skříňky z hořlavého materiálu, přesahující nad
povrch pracovní desky.
• Nad varnou deskou se doporučuje instalovat pouze odsavač
par (digestoř), nad kterým může být umístěna kuchyňská
skříňka. Samostatnou skříňku bez odsavače par k instalaci
nad varnou desku nedoporučujeme. Minimální vzdálenost
mezi varnou deskou a odsavačem je 650mm, dále dle
doporučení výrobce odsavačů.
• Před instalací spotřebiče do výřezu v pracovní desce nalepte
po obvodě spodní části rámu těsnění proti zatékání kapalin,
které je přiloženo v příslušenství.
• Uchycení - zajištění vestavné desky v nábytku je znázorněno
na obrázku.
Varná deska musí být připojena tak, aby byl přístup k
elektrické zásuvce.
663741
17
Page 18
Připojení spotřebiče k elektrické síti
Připojení spotřebiče k elektrické síti smí provádět jen odborně
oprávněná fi rma. Do rozvodu před spotřebičem musí být zabudován
spínač pro odpojení spotřebiče od elektrické sítě, u něhož je
vzdálenost rozpojených kontaktů všech pólů min. 3 mm. Tato
povinnost odpadá, pokud je připojovací šňůra opatřena vidlicí a tuto
vidlici lze snadno a bez překážek vysunout ze zásuvky.
• K připojení varné desky použjte 3 žílový kabel o průřezu 1,5mm,
např. typu H05VV-F3G1,5, jehož konce upravte podle obrázku.
• Konce vodičů je nutno zpevnit proti roztřepení nalisovanými
koncovkami.
• Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici
založte kabel do svorkovnice a zajistěte proti vytržení sponou.
• Nakonec zavřete víko svorkovnice.
• Po připojení spotřebič otočte do pracovní polohy, vložte do výřezu
a zkontrolujte polohu přívodního kabelu.
• Varnou desku zajistěte upínkami (viz obrázek) a to přiměřenou
silou tak, aby nedošlo k poškození spořebiče.
663741
18
Page 19

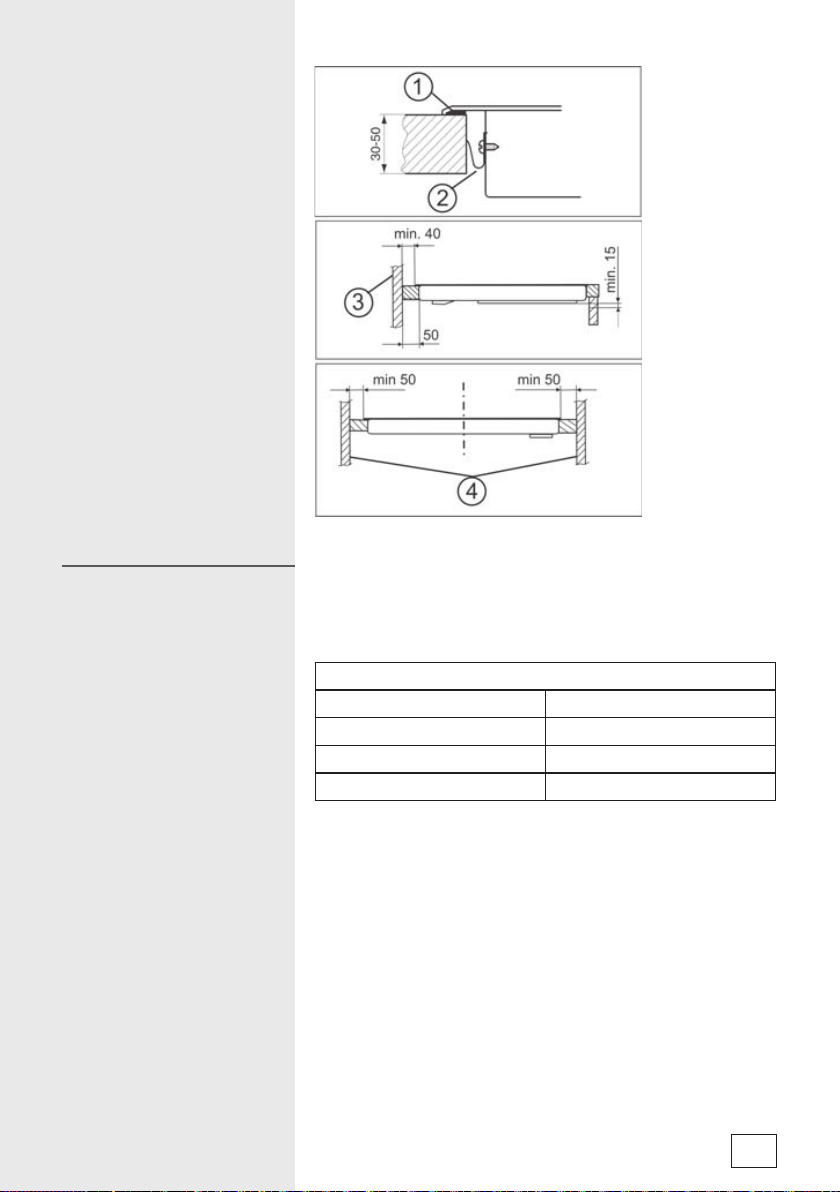

1. Těsnění
2. Upínka
3. Zadní stěna
4. Boční stěny
Upozornění
Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících
z inovačních nebo technologických změn výrobku, které nemají
vliv na funkci výrobku.
Příslušenství
Těsnící hmota 1 ks
Čistící škrabka 1 ks
Upínka 4 ks
Šroub 4 ks
663741
19
Page 20
TECHNICKÉ ÚDAJE
Elektrická vestavná varná deska VDS620FF
Rozměry
Celkové rozměry - Š x Hl. x V (V = zabudovaná hloubka) (mm) 590 / 505 / 55
Rozměry výřezu v pracovní desce (mm) - Š x Hl x Tl. pracovní
desky
Varné zóny
Levá přední Ø 180 mm 1,80 kW
Pravá přední Ø 145 mm 1,20 kW
Pravá zadní Ø 145 mm 0,50 kW
Elektrické napětí 230 V ~
Celkový elektrický příkon 3,50 kW
Informace o výrobku dle nařízení (eu) č. 66/2014
Značka Jednotka Hodnota
Název nebo ochranná známka
dodavatele
Identifi kace modelu VDS620FF
Typ varné desky
560 x 490 x (30 - 50)
MORA
Počet varných zón a/nebo
ploch
Technologie ohřevu EE electric
Průměry varných zón a/nebo
ploch
Spotřeba energie na varnou
zónu a/nebo plochu
Spotřeba energie varné desky EE electric hob Wh/kg 193,4
burner
Ø cm 18,0
ECelectric
cooking
Wh/kg 192,4
Sálavé varné plotny
3
14,5
14,5
200,8
187,1
MORA MORAVIA, s.r.o., Hlubočky – Mariánské Údolí, Česká republika 390212cs
663741
20
Page 21
21
663741
Page 22
663741
22
Page 23
Page 24
SVK6ACS cs (04-17)
Loading...
