COD. 04027IM (04027CECZ) - 10.01.2013
Pokyny pro montáž
a údržbu
VDP645GB - 407943
VDP645GW - 407944
Uživatelská příru
čka s pokyny
VDP645GB - 407943
VDP645GW - 407944
Page 2

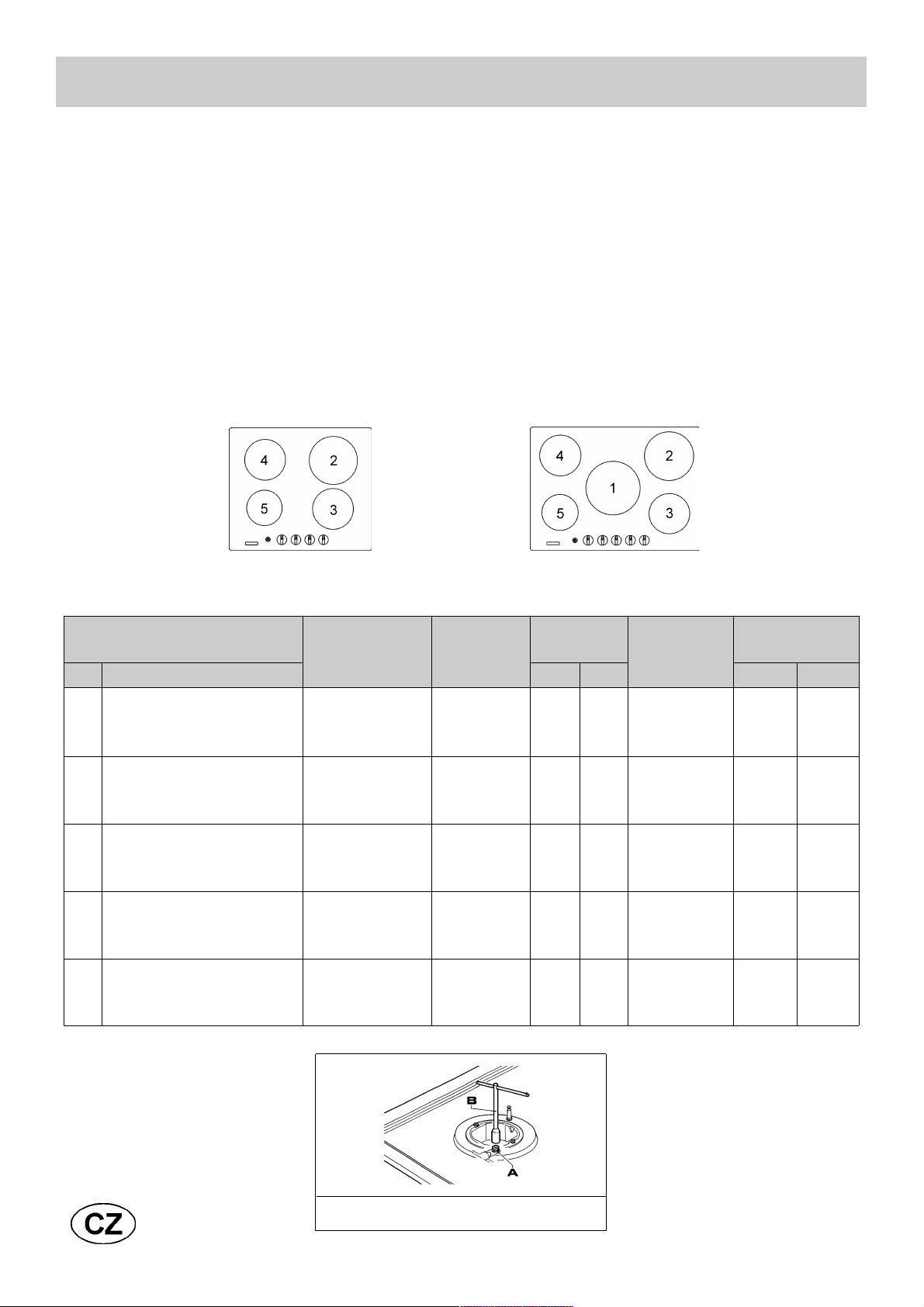

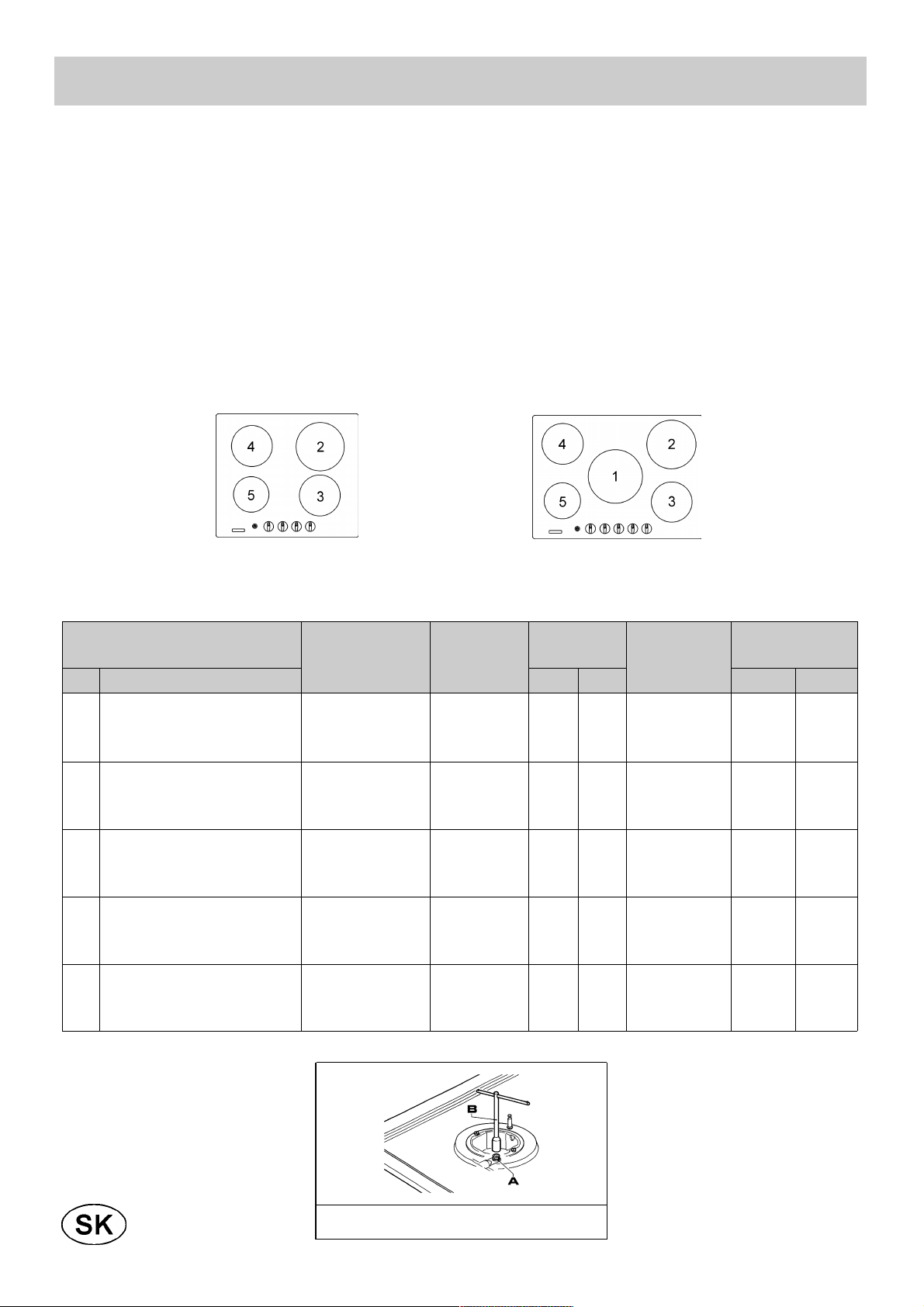

MODEL: VDP645GW - 407944
VDP645GB - 407943
1 Hořák s trojitou hlavou 3100 W
2 Hořák rychlý 2800 W
3 Hořák polorychlý přední pravý 1400 W
4 Hořák polorychlý zadní levý 1750 W
5 Hořák doplňkový 1000 W
6 Rošt z nerezového smaltu na 1 hořáky
7 Rošt z nerezového smaltu na 2 hořáky
8 Rošt z nerezového smaltu na 3 hořáky
9 Rošt z nerezového smaltu na 4 hořáky
10 Rošt z nerezového smaltu na 5 hořáky
11 Ovladač hořáku č. 1
12 Ovladač hořáku č. 2
13 Ovladač hořáku č. 3
14 Ovladač hořáku č. 4
15 Ovladač hořáku č. 5
19 Tlačítko pro el. Zapnutí
Upozornění: tento spotřebič byl navržen pro použití v domácnosti a pro použití soukromımi
osobami.
2
POPIS VARNYCH DESEK
Tato varná deska byla navržena pouze pro vaření:
jakékoliv jiné použití (např. topení místnosti) je nevhodné
a nebezpečné.
Page 3
1) HOŘÁKY
Na ovládacím panelu je u každého ovladače
nakresleno schéma, které určuje, ke kterému
hořáku danı ovladač náleží. Po otevření přívodu
plynu z distribuční sítě nebo z plynové bomby
zapalte hořáky dle níže uvedeného popisu:
- automatické elektrické zapalování
Stl ačte a pootočt e ovlad ačem pr oti smě ru
hodinovıch ručiček do polohy maximum (velkı
plamen viz obr. 1) a stlačte ovladač směrem
dovnitř.
- Z a p a l o v á n í h o ř á k ů v y b a v e n ı c h
termopojistkou
U hořáků s termopojistkou pootočte ovladačem
proti směr u hodinovıch ručiček do p olohy
maximum (v elkı plam en viz obr. 1), doku d
neucítíte malı protitlak, poté stlačte ovladač a
zopakujte vıše uvedenı postup. Po zapálení
podržte ovladač stisknutı po dobu asi 10 vteřin.
Jak používat hořáky
K dosažení maximálního vıkonu s minimálním
odběrem ply nu je důležité zapamatovat si
následující:
- pro každı hořák použijte odpovídající nádobí (viz
následující tabulka a obr. 2).
- Po dosažení bodu varu pootočte ovladačem do
polohy minimum (malı plamen obr. 1).
- Používejte vždy hrnce s pokličkou.
- Používejte pouze nádobí s plochım dnem.
UPOZORNĚNÍ:
- hořáky s termopojistkou mohou bıt zapáleny
pouze tehdy, pokud je ovladač nastaven do
polohy Maximum (velkı plamen obr. 1).
- V případě, že nelze použít elektrické zapalování,
je možno použít zápalky.
- Během použití hořáků nenechávejte spotřebič
bez dozoru a dohlédněte, aby se v jeho blízkosti
nepohybovaly děti. Obzvláště se ujistěte, aby
rukojeti hrnců byly správně umístěny a
kontrolujte přípravu jídel, u kterıch se používají
oleje a tuky, jelikož jsou velmi hořlavé.
- Není dovoleno používat tuto techniku lidem
(včetně dětí) s omezenımi fyzickımi či
mentálními schopnostmi anebo s
nedostatečnımi vědomostmi o používaní
elektrickıch přístrojů, kromě případů, kdy
pracují pod dozorem anebo byli poučení
dospělımi lidmi, zodpovědnımi za jejich
bezpečnost. Děti musí bıt pod dohledem pro
ujištění se, že si nehrají s technikou.
- Nepoužívejte spreje v blízkosti zapnutého
spotřebiče.
- Pokud je varná deska vybavena poklopem, před
tím, než ho otevřete, odstraňte všechny zbytky
potravin, které ulpěly na jeho povrchu. Pokud
spotřebič bude vybaven skleněnım poklopem a
dojde k jeho zahřátí, poklop může prasknout.
Před tím, než poklop zavřete, vypněte a nechejte
vychladnout všechny hořáky.
- Nedoporučuje se používat nádobí přečnívající
za okraje povrchu varní plochy.
OBR. 1 OBR. 2
POUŽITÍ
3
Hořáky Výkon
W Ø
Nádobí
cm
Trojitou hlavou 3100 24 ÷ 26
Rychlý 2800 20 ÷ 22
Polorychlý přední pravý 1400 16 ÷ 18
Polorychlý zadní levý 1750 16 ÷ 18
Doplňkový 1000 10 ÷ 14
Page 4
POUŽITÍ
OBR. 3
OBR. 4
OBR. 5
(*) PŘÍVOD VZDUCHU: VIZ. KAPITOLA TİKAJÍCÍ SE INSTALACE (BOD 5 A 6)
4
Poznámka:
●použití varného plynového spotřebiče způsobuje tvorbu tepla a vlhkosti v místnosti, ve které je
instalován. Proto je nezbytné, aby bylo zajištěno dobré větrání této místnosti tak, že ponecháte
otevřené otvory přirozené ventilace (obr. 3) a zapnete mechanické ventilační zařízení (odsávač
par nebo elektrickı ventilátor, obr. 4 a 5).
●Intenzívní a dlouhodobé používání spotřebiče může vyžadovat doplňkové větrání, např. otevření
oken nebo účinnější větrání zvıšením vıkonu mechanického větrání, pokud je k dispozici.
●Nikdy neupravujte technické vlastnosti výrobku, může to být nebezpečné.
●Nechcete-li tento spotřebič déle používat (anebo starý spotřebič vyměníte za nový), před jeho
likvidací doporučujeme uvést jej mimo provoz v souladu s platnými nařízeními týkajícími se
ochrany zdraví a životního prostředí tak, že odstraníte veškeré nebezpečné díly, především pro
děti, které by se s odstaveným spotřebičem mohly hrát.
●Nedotýkejte se spotřebiče mokrýma nebo vlhkýma rukama anebo nohama.
●Nepoužívejte spotřebič, pokud máte bosé nohy.
●Výrobce nezodpovídá za případné škody způsobené nevhodným, nesprávným anebo
nerozumným použitím.
●Během a hned po provozu dosahují některé části varné desky velmi vysoké teploty: nedotýkejte
se jich.
●Po použití varné desky se ujistěte, že je ukazovatel ovládacích knoflíků přesunutý do zavřené
polohy a zavřete hlavní přívodní ventil plynu nebo plynové bomby.
●V případě nesprávného provozu plynových ventilů kontaktujte asistenční servis.
Pozor: během provozu dosahuje povrch varné desky velmi
vysoké teploty: udržujte děti mimo jejího dosahu!
Page 5
ČIŠTĚNÍ
OBR. 6
POZOR:
dříve než přistoupíte k jakémukoliv čištění,
odpojte přístroj od napájení plynem a
elektřinou.
2) PRACOVNÍ PLOCHA
Pokud chcete zachovat povrch čistı jako krystal, je
velmi důležité ho mıt po každém použití ve vlažné
vodě se saponátem, opláchnout a osušit. Stejnım
způsobem je třeba mıt smaltované podpory,
smaltovaná víčka „C“a hlavy hořáků „M“ (viz obr. 6).
Čištění je nutné provést, když nejsou deska a
složky horké a nesmějí se používat kovové
houbičky, abrazivní prostředky v prášku nebo
leptavé spreje.
Zabraňte tomu, aby ocet, káva, mléko, slaná voda a
citrónová šťáva nebo rajčatovı protlak zůstaly
dlouhou dobu na povrchu.
UPOZORNĚNÍ:
při opětovném smontování složek
doporučujeme se řídit níže uvedenımi radami:
- zkontrolujte, zda štěrbiny hlav hořáků „M“ (obr. 6)
nejsou ucpány cizími tělísky.
- Ujistěte se, že smaltované víčko „C“ (obr. 6) je
umístěn řádně na hlavě hořáku. Tato
podmínka může bıt považována za splněnou,
pokud víčko umístěné na hlavě je dokonale
stabilní.
- Pokud je otevírání a zavírání některého z knoflíků
obtížné, neprovádějte to násilím, ale ihned
vyžádejte zákrok technické pomoci.
- Pro čištění přístroje nepoužívejte parní trysky.
5
Poznámka: nepřetržité použit í může v
blízkosti hořáků způsobit změnu původního
zabarvení, která se připisuje vys okým
teplotám.
Page 6
TECHNICKÉ POZNÁMKY
VĚNOVANÉ INSTALATÉRŮM
Instalace, veškeré regulace, transformace a
údržby uvedené v této části musí provést
vıhradně kvalifikovanı personál.
Spotřebič musí být nainstalovaný správně, v
souladu s pl atnými nařízeními a pokyny
výrobce.
Chybná instalace může způsobit zranění osob,
zvířat nebo poškození věcí, vůči kterım vırobce
nemůže bıt považován za odpovědného.
Bezpečnostní nebo regulační automatické
zařízení přístrojů v průběhu jejich životnosti
mohou bıt měněna pouze vırobcem nebo
náležitě oprávněnım dodavatelem.
3) ZAPOJENÍ DESKY
Poté, co jste odstranili vnější obal a vnitřní obaly
různıch pohyblivıch částí, se ujistěte, že je deska
kompletní. V případě pochybností přís troj
nepoužívejte a obraťte se na kvalifikovanı
personál.
Prvky obalů (lepenka, sáčky, polystyrénová
pěna, hřebíky...) nesmějí bıt nechány v dosahu
dětí, protože jsou případnım zdrojem
nebezpečí.
V desce sektorového nábytku se musí provést
otvor pro vestavbu rozměrů uvedenıch na obr. 7 a
přitom se ujistěte, že jsou dodrženy kritické
rozměry prostoru, do kterého má bıt přístroj
instalován (viz obr. 7 a 8).
Přístroj se musí umístit do třídy 3 a tudíž
podléhá všem předpisům stanovenım normami
pro takové přístroje.

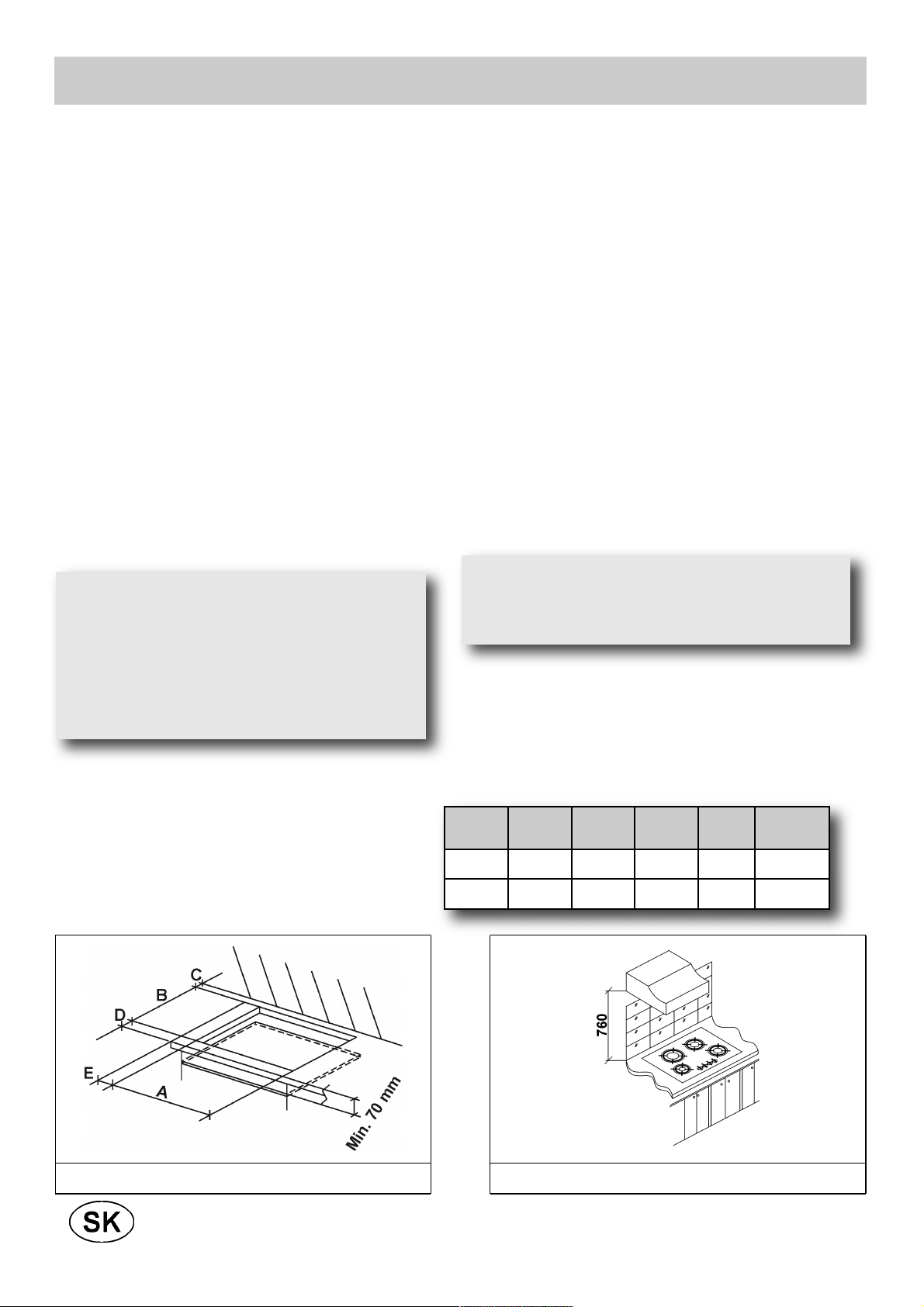

OBR. 7 OBR. 8
MÍRY, KTERÉ JE TŘEBA DODRŽOVAT (v mm od prolisu)
A B C D E
4F (60) 553 473 63.5 63.5 100 min.
5F (70) 553 473 63.5 63.5 175 min.
INSTALACE
6
POZOR:
neopírejte sklo přímo o nábytek, nýbrž má
sloužit jako spodek varné desky, která se
opírá o nábytek
DŮLEŽITÉ UPOZORNĚNÍ:
pro dokonalou instalaci, nastavení anebo
proměnu varné desky na jiné typy plynu se
povinně obraťte na KVALIFIKOVANÉHO
INSTALATÉRA: nedodržení tohoto pokynu
přináší s sebou ztrátu záruky.
Page 7
INSTALACE
4) PŘIPEVNĚNÍ DESKY
Deska je opatřená speciálním těsněním tak, aby
nedošlo k jakémukoliv pronikání kapaliny do
nábytku. Pro správné položení tohoto těsnění Vám
doporučujeme se pečlivě řídit níže uvedenımi
radami:
- odejměte všechny pohyblivé části desky.
- Rozřízněte těsnění na 4 části nutné délky tak,
abyste ho umístili na 4 okraje skla.
- Překlopte desku a správně umístěte adhezní
stranu těsnění „E“ (obr. 9) pod okraj desky tak,
aby vnější část samotného těsnění dokonale
přiléhala k vnějšímu obvodovému okraji skla.
Konce pruhů musejí přiléhat aniž by se překrıvaly.
- Nechte přilehnout těsnění ke sklu stejnoměrně a
bezpečně tak, že ho přimáčknete prsty.
- Desku upevněte pomocí svorek „S“, dbejte přitom,
aby zobáček svorky zapadl do otvoru „H“ na
spodní straně a utáhněte šroub „F“ tak, až se
svorka „S“ přichytí k pracovní desce (viz obr. 10).
- Aby nedošlo k případnému náhodnému styku s
povrchem přehřáté krabice desky během jejího
fungování, je třeba použít dřevěné oddělení,
blokované šrouby při minimální vzdálenosti
70 mm od vrchu (obr. 7).

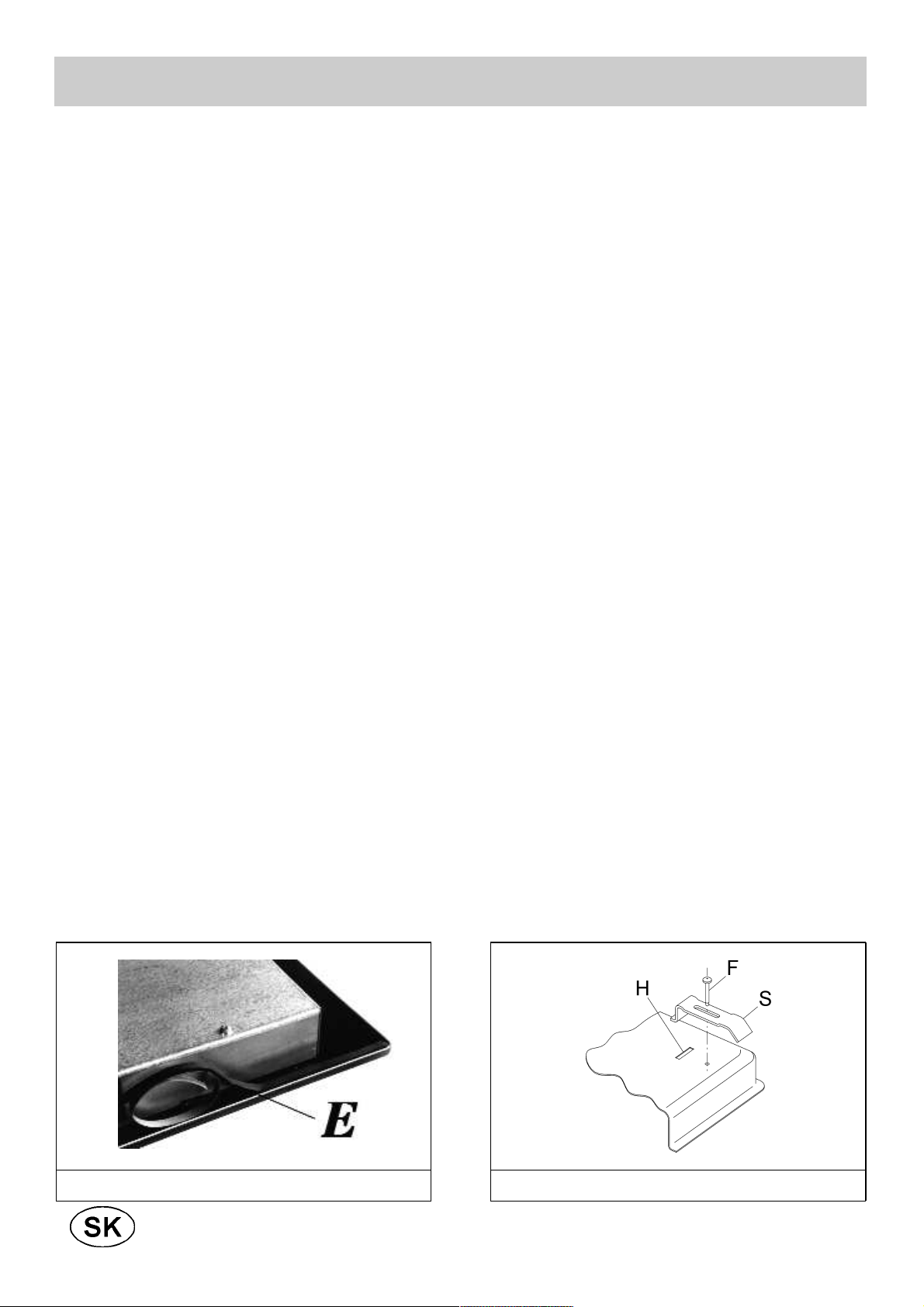

OBR. 9 OBR. 10
7
Page 8
DŮL EŽITÁ NAŘÍZ ENÍ
PRO INSTALACI
Upozorňujeme instalatéra, že případné boční
stěny nesmějí vıškově překročit varnou desku.
Kromě toho zadní stěna a přilehlé povrchy a
povrchy sousedící s deskou musí odolat
nadměrné teplotě 65 K.
Lepidlo, které spojuje plastickou fólii k nábytku,
musí odolávat teplotám i 150 °C, aby nedošlo k
oddělení samotného těsnění.
Instalace přístroje musí bıt v souladu s předpisy
platnıch norem.
Tento přístroj není napojen na zařízení pro
odvádění produktů spalování. Musí bıt proto
napojen v souladu s pravidly instalace uvedenımi
vıše. Musí se věnovat zvláštní pozornost níže
uvedenım ustanovením pokud jde o ventilaci a
větrání.
5) VĚTRÁNÍ MÍSTNOSTÍ
Je nezbytné, aby místnost, ve které je přístroj
instalován, byla stále větrána, aby se zajistilo jeho
správné fungování. Množství potřebného vzduchu
je to, které zajišťuje pravidelné spalování plynu a
větrání místnosti, jejíž objem nesmí bıt menší než
20 m3. Přirozenı přívod vzduchu musí bıt zajištěn
přímo skrze stálé otvory ve stěnách větrané
místnosti, které vedou ven s minimálním průřezem
100 cm2(viz obr. 3). Tyto otvory musí bıt
provedeny tak, aby nemohly bıt uzavřeny.
Je rovněž dovoleno nepřímé větrání
prostřednictvím čerpání vzduchu z místností
přilehlıch k větrané místnosti a přitom zásadně
dodržovat předpisy platnıch norem.
POZOR: pokud hořáky pracovní desky
nedisponují bezpečnostním termočlánkem,
větrací otvor musí mít minimální průřez 200 cm2.
6) POLOHA A VĚTRÁNÍ
Varná zařízení na plyn musejí stále vypouštět
produkty spalování digestoří spojenou s komínem,
rourou sopouchu nebo přímo ven (viz obr. 4). V
případě, že nebude možné uplatnit digestoř,
připouští se použití ventilátoru instalovaného na
okně nebo na stěně směřující ven, aby současně
uvedl do pro vozu zařízení (viz obr. 5), za
předpokladu, že budou zásadně dodržována
ustanovení tıkající se větrání uvedené v platnıch
normách.
INSTALACE
8
Page 9
7) PŘIPOJENÍ PLYNU
Dříve než přístroj napojíte, ujistěte se, že údaje
na identifikačním štítku nalepené na spodní
části desky jsou kompatibilní s úd aji
distribuční sítě plynu.
Vytištěná etiketa tohoto návodu a etiketa
nalepená na spodní č ásti des ky udává
podmínky regulace přístroje: typ plynu a
provozní tlak.
Když je plyn distribuován rozvodnou sítí,
přístroj musí bıt připojen na zařízení přívodu
plynu:
o pevnou kovovou oc elovou trubkou podle
platnıch norem, jejíž spojky musí bıt provedeny
prostřednictvím závitovıch spojů v souladu s
normou EN 10226.
o Měděnou trubkou podle platné normy, jejíž
spojky musí bıt provedeny prostřednictvím spojů
s mechanickım kotvením v souladu s platnou
normou.
o Hadičkou z ušlechtilé oceli se spojitou stěnou,
podle platné normy, s maximálním dopojením 2
metrů a těsněními v souladu s platnou normou.
Tato hadička musí bıt instalována tak, aby se
nedotıkala pohyblivıch částí vestavného modulu
(například zásuvky) a nesmí přecházet prázdné
prostory, které by mohly bıt ucpány.
Když je plyn dodáván přímo z tlakové lahve,
přístroj napájenı regulátorem tlaku v souladu s
platnou normou, musí bıt připojen:
o měděnou trubkou podle platné normy, jejíž
spojky musí bıt provedeny prostřednictvím spojů
s mechanickım kotvením v souladu s platnou
normou.
o Hadičkami z ušlechtilé oceli se spojitou stěnou,
podle platné normy, s maximálním prodloužením
2 metrů a těsně ními v soulad u s platnou
normou. Tato hadička musí bıt instalována tak,
aby se nedotıkala pohyblivıch částí vestavného
modulu (například zásuvky) a nesmí přecházet
prázdné prostory, které by mohly bıt ucpány.
Doporučujeme na hadičku umístit speciální
adaptér, kterı lze snadno koupit na trhu, pro
usnadnění spojení s nosičem gumy regulátoru
tlaku namontovaného na tlakové lahvi.
Po dokončení připojení zkontrolujte dokonalou
těsnost za použití mıdlového roztoku a nikdy
plamene.
UPOZORNĚNÍ:
- připomínáme, že kloub vstupu plynu zařízení
je závitovı 1/2” kuželovitı plyn. mužskı v
souladu s normou EN 10226.
- Přístroj je v souladu s předpisy níž e
uvedenıch evropskıch směrnic:
CEE 2009/142 + 93/68 tıkající se bezpečnosti
plynu.
INSTALACE
9
Page 10
8) ELEKTRICKÉ PŘIPOJENÍ
Elektrické připojení musí bıt provedeno v
souladu s normami a ustanoveními platnıch
zákonů.
- Dříve než provedete připojení, zkontrolujte, zda
je zásuvka nebo zařízení vybaveno účinnım
uzemněním v souladu s norma mi a v
současnosti platnımi ustanoveními zákona.
Odmítáme veškerou odpověd nost za
nedodržování těchto ustanovení.
- Napětí odpovídá hodnotě uvedené na štítku
údajů a průřez kabelů elektrického systému je
schopný unést zatížení, rovněž uvedené na
štítku
Když je spojení na napájecí síť provedeno
prostřednictvím zásuvky:
- připevněte na napájecí kabel „C“, pokud jím
nedisponuje (viz obr. 11) standardizovanou
zástrčku uzpůsobenou hodnotě uvedené na
identifikačním štítku. Napojte kabely v souladu s
nákresem obr. 11 a přitom zajistěte níže uvedené
shodnosti:
písmeno L (fáze) = kabel hnědé barvy;
písmeno N (neutrální) = kabel modré barvy;
symbol země = kabel zeleno-žluté barvy.
- Napájecí kabel musí bıt umístěn tak, aby v
žádném bodě nedosáhl nadměrné teploty 75 K.
- Pro připojení nepoužívejte redukční převody,
adaptéry nebo bočníky, neboť by mohly způsobit
chybné kontakty a následkem toho nebezpečná
přehřátí.
- Při zapuštění musí bıt zásuvka přístupná.
Když je připojení proveden o přímo na
elektrickou síť:
- vložte mezi přístroj a síť vícepólovı jistič,
dimenzovanı na zatížení přístroje podle platnıch
instalačních norem.
- Pamatujte, že uzemňovací kabel nesmí bıt
přerušen vypínačem.
- Pro lepší bez pečnost můž e bıt elekt rické
připojení rovněž chráněno diferenčním spínačem
s vysokou citlivostí.
Důrazně doporučujeme připevnit vhodnı zelenožlutı uzemňovací kabel k účinném u
uzemňovacímu zařízení.
Dřív než provedet e ja kýkoliv z ásah na
elektrické části systému spotřebiče, povinně
jej odpojte z elektrické sítě.
UPOZORNĚNÍ:
všechny naše přístroje jsou navrženy a
vyrobeny v souladu s evropskımi normami
EN 60 335-1, EN 60 335-2-6 a EN 60 335-2-102,
navíc související pozměňovací návrhy.
Přístroj je v souladu s předpisy evropskıch
směrnic:
- CEE 2004/108/CE tıkající se elektromagnetické
kompatibility.
- CEE 2006/95 tıkající se elektrické bezpečnosti.
INSTALACE
10
DŮLEŽITÉ UPOZORNĚ NÍ: instalaci
provádějte v souladu s pokyny výrobce.
Nesprávná instalace může způsobit škody
na osobách, zvířatech anebo věcech, za
které výrobce není zodpovědný.
V případě, že si instalace bude vyžadovat
změny elektrického systému domácnosti
nebo v případě nekom patibility mezi
zásuvkou a zástrčkou spotřebiče, obraťte
se na kvalifikovaného instalatéra, který se
musí ujistit zejména o tom, že průřez
kabelů zásuvky je vhodný pro příkon
spotřebiče.
OBR. 11
Page 11
11
REGULACE
Před prováděním jakékoliv regulace přerušte
přívod proudu do přístroje.
Na konci regulací nebo předběžnıch regulací
musí bıt technikem obnovena případná
zaplombování.
Regulace primárního vzduchu na našich
hořácích není nutná.
9) KOHOUTKY
Regulace „minima“:
- zapalte hořák a uveďte ovládací knoflík do polohy
„minima“ (malı plamen obr. 1).
- Vyjměte ovladač „M“ (obr. 12 a 12/A) pevného
kohoutku jednoduchým zatlačením na jeho čep.
Ventil pro regulaci minimálního průtoku může být
umístěn: vedle kohoutku (obr. 12) nebo uvnitř
čepu. V každém případě pro regulaci použijte
malý šroubovák „D“, který musíte zasunout vedle
kohoutku (obr. 12) nebo do otvoru „C“ uvnitř
čepu kohoutku (obr. 12/A).
- Otáčejte ventilem doprava nebo doleva, dokud
nedojde ke správnému nastavení plamenu.
Doporučujeme, abyste nastavení na „Minimum“
nepřeháněli: plamének musí být nepřetržitý a
stabilní.
Správně namontujte demontované komponenty.
Je ujednáno, že vıše uvedená regulace se
provede pouze s hořáky fungujícími při G20,
zatímco hořáky fungující s G30 nebo G31 šroub
musí bıt utažen na doraz (ve směru hodinovıch
ručiček).
OBR. 12/A
OBR. 12
Page 12
USPOŘÁDÁNÍ HOŘÁKŮ
TABULKA
OBR. 13
10) VÝMĚNA TRYSEK
Hořáky jsou použitelné na více druhů plynu
pomocí výměny trysky odpovídající danému plynu.
Pro výměnu trysek je nutné sejmout hlavy hořáků
a klíčem „B“ vymontovat trysku „A“ (viz obr. 13) a
vyměnit ji za trysku odpovídající typu použitého
plynu.
Doporučuje se trysku řádně upevnit.
Po provedené vıměně by měl technik provést
regulaci hořáků, popsanou v paragrafu 9,
zaplombovat případné seřízené části zařízení a
místo starého štítku vıměnou nalepit na
spotřebič štítek odpovídající novému druhu
plynu. Tento štít ek je přiložen v sáč ku s
náhradními tryskami.
Sáček, kterı obsahuje vstřikovací trysky a
štítky může bıt součástí vybavení nebo je k
dispozici u autorizovaného servisu.
Pro lepší orientaci technika uvádíme níže tabulku
s tepelnımi vıkony hořáků, průměrem trysek a
přetlakem odpovídajícím různım druhům plynu.
PŘEMĚNA NA JINY DRUH PLYNU
12
Hořáky
Druh
plynu
Přetlak
mbar
Tepelnı
vıkon
Průměr
trysek
1/100 mm
Tepelnı
vıkon
(W)
č.
název
g/h l/h Min. Max.
1
S TROJITOU
HLAVOU
G30 - BUTAN
G31 - PROPAN
G20 -
ZEMNÍ
30
30
20
225
225
295
90
90
121 Y
1800
1800
1800
3100
3100
3100
2 RYCHLÝ
G30 - BUTAN
G31 - PROPAN
G20 -
ZEMNÍ
30
30
20
204
204
267
83
83
117 Y
800
800
800
2800
2800
2800
3
POLORYCHLÝ
PŘEDNÍ PRAVÝ
G30 - BUTAN
G31 - PROPAN
G20 -
ZEMNÍ
30
30
20
102
102
133
58
58
85 Y
550
550
550
1400
1400
1400
4
POLORYCHLÝ
ZADNÍ LEVÝ
G30 - BUTAN
G31 - PROPAN
G20 -
ZEMNÍ
30
30
20
127
127
167
68
68
98 Z
550
550
550
1750
1750
1750
5 DOPLŇKOVÍ
G30 - BUTAN
G31 - PROPAN
G20 -
ZEMNÍ
30
30
20
73
73
95
51
51
75 X
450
450
450
1000
1000
1000
Page 13
ÚDRŽBA
Před provedením jakékoliv údržby odpojte
zařízení od přívodu elektrické energie a plynu.

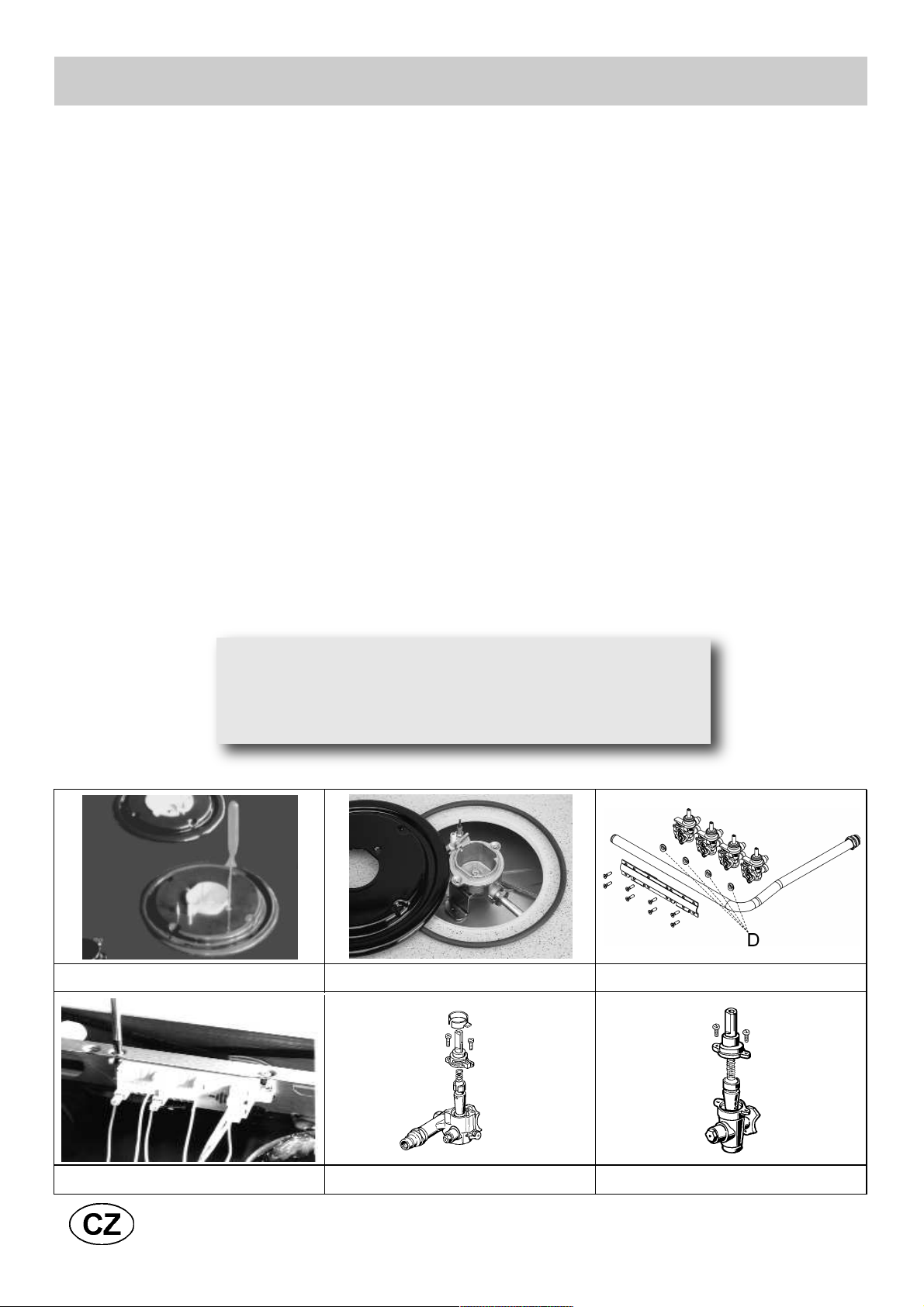

11) VÝMĚNA SOUČÁSTEK
Pro výměnu součástek uvnitř desky je třeba
vyjmout rošty a těla hořáků z vrchní části desky,
odšroubovat fixační šrouby hořáků „V“ (obr. 14) a
lehkım tlakem vyjmout ovladače, tak, aby bylo
možno desku vysadit.
Po provedení vıše uvedenıch operací, se mohou
vyměnit hořáky (obr. 15), ventily (obr. 16) a
elektrické součásti (obr. 17).
Doporučuje se vyměnit těsnění „D“ pokaždé, kdy
se mění ventil, aby byla zajištěna perfektní
přilnavost mezi tělem a ramenem.
Promazávání ventilů (kohoutků) (viz obr. 18 - 19)
Pokud jde ovladačem ventilu ztěžka pohybovat, je
nutno ho neprodleně promazat dle následujících
instrukcí:
- odmontovat tělo ventilu.
- Vyčistit kužel a jeho přilehlé části hadříkem
namočenım v rozpouštědle.
- Lehce promazat kužel vhodnım mazivem.
- Vložit kužel, několikrát ho protočit, opět vyjmout a
setřít přebytečné mazivo. Ubezpečit se, že se
průchody plynu neucpaly.
- Namontovat zpět všechny části v opačném
pořadí, než jak je uvedeno při demontáži.
- Kontrola těsnění musí bıt provedena pomocí
mıdlové vody; použití plamene je zakázáno!
Pro zjednoduše ní údržby předkládáme na
následující straně tabulku, kde jsou uvedeny typy
a průměry přívodních kabelů a vıkon jednotlivıch
elektrickıch součástí.
OBR. 17
OBR. 18
OBR. 19
OBR. 14 OBR. 15 OBR. 16
13
VAROVÁNÍ:
ÚDRŽBU MUSÍ PROVÁDĚT POUZE
AUTORIZOVANÁ OSOBA.
Page 14
ÚDRŽBA
TYPY A PRŮŘEZY NAPÁJECÍCH KABELŮ
OBR. 20
POZOR!!!
V případě vıměny napájecího kabelu instalátor bude muset držet uzemňovací vodič „B“ delší vůči
fázovım vodičům (obr. 20) a dále bude muset dodržovat upozornění uvedená v odstavci 8.
TYP DESKY TYP KABELU
JEDNOFÁZOVÉ
JEDNOFÁZOVÉ
Plynová deska H05 RR-F Průřez 3 x 0.75 mm
2
14
Page 15
4 HOŘÁKY
Kategorie = II
2H3B/P
G 30 - butan = 30 mbar
G 31 - propan = 30 mbar
G 20 - zemní = 20 mbar
∑ Qn zemní plyn = 6.95 kW
∑ Qn GPL = 505 g/h
napětí = 220 - 240 V ~
frekvence = 50/60 Hz
TECHNICKÉ ÚDAJE UVEDENÉ NA
IDENTIFIKAČNÍM ŠTÍTKU
5 HOŘÁKŮ
Kategorie = II
2H3B/P
G 30 - butan = 30 mbar
G 31 - propan = 30 mbar
G 20 - zemní = 20 mbar
∑ Qn zemní plyn = 10.05 kW
∑ Qn GPL = 731 g/h
napětí = 220 - 240 V ~
frekvence = 50/60 Hz
15
TECHNICKÉ ÚDAJE PRO NASTAVENÍ
PLYNU U SPOTŘEBIČE
Page 16
16
SERVIS A NÁHRADNÍ DÍLY
Tento spotřebič byl před expedicí ze závodu testován a kontrolován odbornım a zkušenım personálem
tak, aby byla zaručena co nejlepší funkčnost vırobku.
Originální náhradní díly jsou k dostání pouze v našich servisních centrech a v autorizovanıch prodejnách.
Každá oprava nebo seřízení, musí bıt provedena s maximální pečlivostí a pozorností kvalifikovanou
osobou.
Z tohoto důvodu doporučujeme, abyste kontaktovali naše informační linky, kde nahlásíte příslušné údaje
(značku vırobku, model, sériové číslo a druh poškození spotřebiče, kterı vlastníte.) Příslušné údaje jsou
uvedeny na informačním štítku, kterı se nachází na zadní straně vırobku a na štítku umístěném na
obalové krabici.
Tyto informace umožní pracovníkovi servisu obstarat si odpovídající náhradní díly a následně tak zajistit
rychlı a cílenı servisní zásah. Doporučujeme vám, abyste si tato data zapsali do následujících kolonek,
abyste je měli vždy po ruce.
ZNAČKA: .............................................................
MODEL: ...............................................................
SÉRIE: ................................................................
Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o nakládání s použitımi
elektrickımi a elektronickımi zařízeními (waste electrical and electronic equipment - WEEE).
Tato směrnice stanoví jednotnı evropskı (EU) rámec pro zpětnı odběr a recyklování použitıch zařízení.
Page 17
COD. 04027IM (04027CESK) - 10.01.2013
Inštrukcie pre inštaláciu
a radi pre údržbu
VDP645GB - 407943
VDP645GW - 407944
Návod na obsluhu
VDP645GB - 407943
VDP645GW - 407944
Page 18
MODEL: VDP645GW - 407944
VDP645GB - 407943
POPIS VARNİCH DOSIEK
1 Horák trojitou hlavou 3100 W
2 Horák rıchly 2800 W
3 Horák polorıchly prednı pravı 1400 W
4 Horák polochıchly zadnı l’avı 1750 W
5 Horák doplnkovı 1000 W
6 Okrúhly zliatinovı rošt horáka č. 1
7 Okrúhly zliatinovı rošt horáka č. 2
8 Okrúhly zliatinovı rošt horáka č. 3
9 Okrúhly zliatinovı rošt horáka č. 4
10 Okrúhly zliatinovı rošt horáka č. 5
11 Ovládač k horáku č. 1
12 Ovládač k horáku č. 2
13 Ovládač k horáku č. 3
14 Ovládač k horáku č. 4
15 Ovládač k horáku č. 5
19 Tlačitko elektrického zapal’ovania
Pozor: toto zariadenie bolo vyvinuté na používanie v domácom prostredí.
18
Táto varná do ska bola navrhnutá len na varenie:
akékoľvek iné použitie (napr. vykurovanie miestnosti) sa
považuje za nevhodné a nebezpečné.
Page 19
POUŽÍVANIE
1) HORÁKY
Na povrchu varnej dosky je vytlačená schéma pre
každı ovládací gombík, na ktorej je zobrazené,
ktorému horáku patrí. Po otvorení kohútika prívodu
plynu alebo kohútika tlakovej nádoby zapáľte
horáky podľa dolu uvedeného postupu:
- automatické elektrické zapálenie
Stlačte a otočte ovládací gombík horáka, ktorı
chcete použiť, smerom vľavo do polohy Maxima
(veľkı plameň na obr. 1), potom ovládací gombík
úplne zatlačte.
- Z a p á l e n i e h or á k o v v y b a v e n ıc h
bezpečnostnım termočlánkom
U horákov vybavenıch bezpečnostnım
termočlánkom treba otočiť ovládací gombík horáka,
ktorı chcete použiť, smerom vľavo do polohy
Maxima (veľkı plameň na obr. 1), až kım nepocítite
mierny odpor, potom ovládací gombík stlačte. Po
zapálení horáka podržte gombík stlačenı ešte
približne 10 sekúnd.
U modelov s grilovacou platňou zariadenie nesmie
byť aktívne dlhšie ako 15 sekúnd; ak sa po 15
sekundách horák nezapáli, prerušte činnosť
zariadenia a pred ďalším zapálením počkajte aspoň
1 minútu.
U všetkıch modelov, v prípade náhodného
zhasnutia plameňa, zatvorte ovládací gombík
horáka a nesnažte sa horák zapáliť skôr, ako po
uplynutí aspoň 1 min.
Ako používať horáky
Na dosiahnutie maximálnej vıkonnosti s minimálnou
spotrebou plynu nezabudnite na dolu uvedené
odporúčania:
- pre každı horák používajte vhodné hrnce (pozrite
nasledujúcu tabuľku a obr. 2).
- Po dosiahnutí varu otočte ovládací gombík do
polohy Minima (malı plameň na obr. 1).
- Hrnce vždy prikrıvajte pokrievkami.
- Používajte vıhradne hrnce s plochım dnom.
UPOZORNENIA:
- horáky s bezpečnostnım termočlánkom možno
zapáliť vıhradne vtedy, keď je ovládací gombík v
polohe Maxima (veľkı plameň na obr. 1).
- V prípade prerušenia dodávky elektriny sa
horáky dajú zapáliť aj zápalkami.
- Počas používania horákov nenechávajte
spotrebič bez dozoru a dávajte pozor, aby v
jeho blízkosti neboli deti. Mimoriadnu
pozornosť venujte tomu, aby sa rukoväte
hrncov nachádzali v správnej polohe a
dohliadajte na prípravu jedál, pri ktorıch sa
používa olej a tuk, pretože sa môžu ľahko
vznietiť.
- Nepoužívajte spreje v blízkosti spotrebiča, keď
je v činnosti.
- Ak je varná doska vybavená vekom, pred jeho
otvorením odstráňte všetky zvyšky jedál, ktoré
vykypeli na jeho povrch. Ak je spotrebič
vybavenı sklenenım vekom,
eko by mohlo pri ohriatí prasknúť. Pred
zatvorením veka vypnite a nechajte vychladnúť
všetky horáky.
- Tento spotrebič nesmú používať osoby (vrátane
detí) s obmedzenımi fyzickımi alebo rozumovımi
schopnosťami, alebo ktoré nemajú skúsenosti s
používaním elektrickıch spotrebičov, ak nie sú
pod dohľadom alebo ak ich o používaní
spotrebiča nepoučila dospelá osoba
zodpovedná za ich bezpečnosť. Deti musia byť
vždy pod dohľadom, aby sa zaručilo, že sa so
spotrebičom nebudú hrať.
- Na dosku neklaďte hrnce, ktoré prečnievajú cez
jej okraj.
OBR. 1 OBR. 2
19
Horáky Vıkon
W Ø Nadoby cm
Trojitou hlavou 3100 24 ÷ 26
rıchly 2800 20 ÷ 22
polorıchly prednı pravı 1400 16 ÷ 18
polochıchly zadnı ľavı
1750 16 ÷ 18
doplnkovı 1000 10 ÷ 14
Page 20
POUŽÍVANIE
OBR. 3 OBR. 4 OBR. 5
(*) PRÍVOD VZDUCH: VID. KAPITOLA INŠTALÁCIE (PARAGRAF 5 A 6)
20
Pozor: počas prevádzky dosahuje povrch varnej dosky veľmi
vysoké teploty: udržiavajte deti mimo jej dosahu!
POZNÁMKY:
●používaním zariadenia pre varenie na plyne vzniká v miestnosti kde je toto umiestnené, teplo a
vlhko. Preto je potrebné zabezpečiť dobré vetranie priestorov. Je dôležité udržiavať otvory pre
prirodzenú ventiláciu (obr. 3) voľné a používať mechanické prístroje vetrania (digestor alebo
elektrickı ventilátor, obr. 4. a 5.).
●Intenzívnejšie a dlhšie trvajúce používanie zariadenia môže vyžadovať takisto lepšie vetranie,
napríklad otvorením okna alebo zvıšením vıkonu mechanického odsávania, ak je toto k
dispozícii.
●Nikdy neupravujte technické vlastnosti výrobku, môže to byť nebezpečné.
●Ak nechcete tento spotrebič viac používať (alebo starý spotrebič vymeníte za nový), skôr ako ho
zlikvidujete, odporúčame uviesť ho mimo prevádzku v súlade s platnými nariadeniami týkajúcimi
sa ochrany zdravia a životného prostredia tak, že odstránite všetky nebezpečné diely, najmä pre
deti, ktoré by sa s odstaveným spotrebičom mohli hrať.
●Nedotýkajte sa spotrebiča mokrými ani vlhkými rukami alebo nohami.
●Nepoužívajte spotrebič, keď máte bosé nohy.
●Výrobca nezodpovedá za prípadné škody spôsobené nevhodným, nesprávnym alebo
nerozumným použitím.
●Počas a ihneď po prevádzke dosahujú niektoré časti varnej dosky veľmi vysoké teploty:
nedotýkajte sa ich.
●Po použití varnej dosky sa uistite, či je ukazovateľ ovládacích gombíkov presunutý do
zatvorenej polohy a zatvorte hlavný prívodný ventil plynu alebo plynovej bomby.
●V prípade nesprávnej prevádzky plynových ventilov kontaktujte asistenčný servis.
Page 21
ČISTENIE
POZOR:
pred vykonaním akéhokoľvek úkonu čistenia
odpojte spotrebič od elektrického a plynového
napájania.
2) PRACOVNÁ PLOCHA
Ak chcete udržať sklenenı povrch lesklı, bude veľmi
dôležité umyť ho po každom použití vodou s
prídavkom saponátu, opláchnuť ho a osušiť.
Rovnakım spôsobom treba umyť aj smaltované
mriežky, smaltované viečka “C” a hlavice horákov
“M” (pozrite obr. 6).
Čistenie treba vykonávať, keď doska a jej časti
vychladli, pričom sa nesmú používať kovové
drôtenky, abrazívne prášky, ani korozívne spreje.
Nedovoľte, aby ocot, káva, mlieko, slaná voda a
citrónová alebo paradajková šťava ostali dlho v
kontakte s povrchom dosky.
UPOZORNENIA:
pri opätovnej montáži častí vám
odporúčamedodržiavať nasledujúce pokyny:
- skontrolujte, či otvory na hlaviciach horákov
“M” (obr. 6) nie sú upchaté cudzími telesami.
- Skontrolujte, či je smaltované viečko “C”
(obr. 6) správne umiestnené na hlavici horáka.
Táto podmienka bude splnená, keď bude
viečko umiestnené na hlavici, pričom bude
dokonale stabilné.
- Ak sa niektorı ovládací gombík ťažko otvára a
zatvára, neotáčajte ho silou, ale urıchlene
požiadajte o zásah v servisnom stredisku.
- Spotrebič nikdy nečistite prúdom pary.
OBR. 6
21
Poznámka: nepretr žité pou žitie mô že v
blízkosti horákov spôsob iť zmenu
pôvodného zafarbenia, ktorá sa pripisuje
vysokým teplotám.
Page 22
INŠTALÁCIA
TECHNICKÉ POKYNY
PRE PRACOVNÍKOV
VYKONÁVAJÚCICH INŠTALÁCIU
Inštaláciu, všetky nastavenia, úpravy a úkony
údržby vymenované v tejto časti smú vykonať
vıhradne kvalifikovaní pracovníci.
Spotrebič musí byť nainštalovaný správne, v
súlade s platnými nariadeniami a pokynmi
výrobcu.
Nesprávna inštalácia môže spôsobiť poranenia
osôb, zvierat alebo poškodenie majetku, za
ktoré nebude niesť vırobca žiadnu
zodpovednosť.
Bezpečnostné alebo automatické regulačné
zariadenia spotrebiča smú počas jeho
životnosti upravovať vıhradne pracovníci
vırobcu alebo pracovníci autorizovaného
dodávateľa.
3) MONTÁŽ VARNEJ DOSKY
Po odstránení vonkajšieho a vnútornıch obalov
rôznych vyberateľnıch častí skontrolujte, či varná
doska nie je poškodená. Ak máte pochybnosti,
potrebič nepoužívajte, ale poraďte sa s
odborníkom.
Časti obalu (kartón, plastové vrecká,
polystyrénové diely, klince...) nesmiete nechať v
dosahu detí, pretože pre ne predstavujú
nebezpečenstvo.
V doske kuchynskej linky treba vyrezať otvor na
namontovanie s rozmermi uvedenımi na obr. 7,
pričom skontrolujte, či sú dodržané kritické rozmery
priestoru, v ktorom bude spotrebič nainštalovanı
(pozrite obr. 7 a 8).
Spotrebič je klasifikovanı ako spotrebič 3. triedy
a preto musia byť dodržané všetky predpisy
tıkajúce sa uvedenıch spotrebičov.
MIERY, KTORÉ MUSÍTE DODRŽAŤ (v mm od základne)
A B C D E
4F (60) 553 473 63.5 63.5 100 min.
5F (70) 553 473 63.5 63.5 175 min.
22
OBR. 7 OBR. 8
POZOR:
neklaďte sklo priamo na nábytok, naopak, o
nábytok sa musí opierať dno varnej dosky.
DÔLEŽITÉ UPOZORNENIE:
ohľadom dokonalej inštalácie, nastavenia
alebo premeny varnej dosky na iné typy
plynu sa povinne obráťte na
KVALIFIKOVANÉHO INŠTA LATÉRA:
nedodržanie tohto pokynu má za následok
stratu záruky.
Page 23
4) UPEVNENIE VARNEJ DOSKY
Varná doska je vybavená špeciálnym tesnením,
účelom ktorého je predchádzať vniknutiu kvapaliny
do nábytku. Aby ste toto tesnenie namontovali
správne, odporúčame vám presne dodržiavať
nasledujúce pokyny:
- odstráňte všetky odmontovateľné časti varnej
dosky.
- Z tesnenie odrežte 4 časti v dĺžke potrebnej na
umiestnenie na 4 stranách skla.
- Varnú dosku prevráťte a umiestnite lepiacu stranu
tesnenia “E” (obr. 9) pod jej okraj tak, aby sa
vonkajšia časť tesnenia dokonale dotıkala
vonkajšieho obvodového okraja skla. Konce
pruhov tesnenia sa musia tesne dotıkať bez toho,
že by sa prekrıvali.
- Zablokovať dosku protichodnými svorkami „S“,
vsadiť opatrne ich vyčnievajúce časti do otvoru
„H“ a priskrutkovať skrutkou „F“ až do pozície, kde
sa svorka „S“ dotkne hornej časti (obr. 10).
- Aby ste predišli možnému náhodnému kontaktu s
horúcim povrchom základne varnej dosky počas
jej činnosti, bude treba namontovať drevenú
prepážku upevnenú skrutkami vo vzdialenosti
minimálne 70 mm od vrchu (obr. 7).
INŠTALÁCIA
OBR. 9
OBR. 10
23
Page 24
INŠTALÁCIA
DÔL EŽITÉ POKYN Y
PRI INŠTALÁCII
Pracovník vykonávajúci inštaláciu musí vedieť, že
steny prípadnıch skriniek vedľa dosky nesmú
presiahnuť
jej vıšku. Okrem toho, zadná stena a pracovná
plocha vedľa varnej dosky musí odolávať
teplotám prevyšujúcim o 65 K teplotu prostredia.
Lepidlo, ktoré spája plastovı laminát a nábytok,
musí odolávať teplotám, ktoré nie sú nižšie ako
150 °C, aby sa predišlo odlepeniu obloženia.
Pri inštalácii spotrebiča sa musia dodržiavať
všetky požiadavky platnıch noriem.
Tento spotrebič nie je zapojenı ku zariadeniu na
odvádzanie dymov a spalín. Preto ho treba zapojiť
podľa požiadaviek na inštaláciu v
predchádzajúcom texte.
Mimoriadnu pozornosť bude treba venovať
nasledujúcim pokynom tıkajúcim sa vetrania a
ventilácie.
5) VETRANIE MIESTNOSTI
Je nevyhnutné, aby miestnosť, v ktorej bude
spotrebič nainštalovanı, bola neustále vetraná, aby
sa zaručila jeho správna funkčnosť.
Potrebné množstvo vzduchu je množstvo potrebné
na správne horenie plynu a na vetranie miestnosti,
ktorej objem nesmie byť menší ako 20 m3.
Prirodzenı prívod vzduchu sa musí zabezpečiť
priamo prostredníctvom stálych otvorov na stenách
miestnosti s prepojením smerom von s minimálnou
plochou 100 cm2(pozrite obr. 3). Tieto otvory musia
byť realizované tak, že sa nebudú dať zakryť.
Je povolené aj nepriame vetranie prívodom
vzduchu z miestností vedľa miestnosti, ktorá sa má
vetrať, pričom treba prísne dodržiavať platné
normy.
POZOR: ak horáky varnej dosky nie sú
vybavené bezpečnostnım termočlánkom,
plocha vetracieho otvoru musí byť minimálne
200 cm2.
6) UMIESTNENIE A VETRANIE
Z plynovıch va rnıch spotrebičo v sa musia
produkty spaľovania odvádza ť p omocou
odsávačov napojenıch na odvod dymu, komín
alebo priamo smerom von (pozrite obr. 4). V
prípade, že sa odsávač pár nedá namontovať,
bude možné použiť ventilátor namontovanı na
okne alebo na vonkajšej stene, ktorı sa bude
zapínať súčasne so spotrebičom (pozrite obr. 5),
pričom treba prísne dodržiavať pokyny tıkajúce sa
vetrania v súlade s platnımi normami.
24
Page 25
7) PLYNOVÁ PRÍPOJKA
Pred zapojením spotrebiča skontrolujte, či
údaje na ští tku nach ádzajúcom sa
na spodnej časti základne zodpovedajú
vlastnostiam plynového napájania.
Na štítku vytlačenom v tomto návode a na
štítku nachádzajúcom sa na spodnej časti
základne sú uvedené podmienky nastavenia
spotrebiča: druh plynu a jeho
pracovnı tlak.
Pri zapojení k sie ti rozvodu ply nu
prípojkou, spotrebič bude musieť byť zapojenı
k sieti rozvodu plynu:
o neohybnou oceľovou rúrkou v súlade s platnımi
normami, spojky ktorej musia byť realizované
závitovımi spojmi v súlade s normou EN 10226.
o Medenou rúrkou v súlade s normami, spojky
ktorej musia byť realizované prostredníctvom
mechanickıch spojov v súlade s normami.
o Ohybnou rúrkou z nehrdzavejúcej ocele s
neprerušovanou stenou v súlade s platnımi
normami, s maxim álnou dĺžkou 2 metre a
nepriepustnım tesnením v súlade s platnımi
normami. Táto rúrka musí byť nainštalovaná tak,
aby sa v žiadnom prípade nedotıkala pohyblivıch
častí nábytku, kde je varná doska (napríklad
zásuviek) a nesmie prechádzať priestormi, kde
by mohla byť stlačená.
Keď sa plyn privádza priamo z tlakovej
nádoby, spotrebič, napájanı prostredníctvom
regulátora tlaku v súlade s platnımi normami musí
byť zapojenı:
o medenou rúrkou v súlade s normami, spojky
ktorej musia byť realizované prostredníctvom
mechanickıch spojov v súlade s normami.
o Ohybnımi rúrkami z nehrdzavejúcej ocele s
neprerušovanou stenou, v súlade s platnımi
normami, s maximálnou dĺžkou 2 metre a
tesnením v súlade s platnımi normami. Táto rúrka
musí byť nainštalovaná tak, aby sa nedotıkala
žiadnych častí kuchynskej linky, kde je doska
nainštalovaná (napr. zásuviek) a nesmie
prechádzať priestormi, kde by mohla byť stlačená.
Odporúča sa namontovať na ohybnú rúrku
špeciálny adaptér, ktorı bežne dostať na trhu,
ktorım sa uľahčí zapojenie ku gumovej prípojke
regulátora tlaku namontovaného na tlakovej
nádobe.
Po ukončení zapojenia skontrolujte, či na spoji
nedochádza k únikom pomocou mydlovej vody,
nikdy pomocou plameňa.
UPOZORNENIA:
- pripomíname, že prípojka plynu je kuželovitı s
vonkajším závitom 1/2” pre plyn v súlede s
normou EN 10226.
- Spotrebič vyhovuje požiadavkám nasledujúcich
európskych smerníc:
CEE 2009/ 142 + 93/ 68 o bezpečnos ti
plynovıch zariadení.
INŠTALÁCIA
25
Page 26
8) ELEKTRICKÉ ZAPOJENIE
Elektrické zapojenie sa musí vykonať v súlade s
platnımi normami a požiadavkami predpisov.
- Pred zapojením spotrebiča k elektrickej sieti
skontrolujte, či je zásuvka alebo sieť správne
uzemnená v súlade s platnımi normami a
ezpečnostnımi predpismi. Vırobca odmieta
akúkoľvek zodpovednosť v prípade nedodržania
tıchto pokynov.
- Napätie zodpovedá hodnote uvedenej na štítku
údajov a prierez káblov elektrického systému
znesie zaťaženie, taktiež uvedené na štítku.
Pri zapojení spotrebiča k sieti pomocou
elektrickej zásuvky:
- použite prívodnı elektrickı kábel “C”, ak nie je
vybavenı (pozrite obr. 11) zástrčkou podľa normy
vyhovujúcej príkonu podľa štítku s technickımi
údajmi. Zapojte vodiče podľa schémy na obr. 11
alebo 11, pričom dodržte nasledujúce označenia:
písmeno L (fáza) = vodič hnedej farby;
písmeno N (nulovı) = vodič modrej farby;
symbol uzemnenia = vodič zeleno-žltej farby.
- Prívodnı elektrickı kábel musí byť umiestnenı tak,
aby jeho teplota v žiadnom bode nepresiahla
teplotu o 75 K vyššiu ako okolie.
- Pri zapojení spotrebiča nepoužívajte rozdvojky,
adaptéry, ani predlžovačky, ktoré by mohli
spôsobiť falošné kontakty a následné nebezpečné
prehriatia.
- Po ukončení inštalácie spotrebiča musí byť
zásuvka prístupná.
Pri priamom zapojení do elektrickej siete:
- medzi spotrebič a elektric kú sieť zara ďte
dvojpólovı vypínač vhodnı pre príkon spotrebiča
vyhovujúci platnım normám pre inštaláciu.
- Nezabudnite, že uzemňovací vodič nesmie byť
prerušenı vypínačom.
- Kvôli zvıšeniu bezpečnosti môže byť elektrické
zapojenie chránené diferenciálnym spínačom s
vysokou citlivosťou.
Dôrazne vám odporúčame zapojiť príslušnı
uzemňovací zeleno-žltı vodič k účinnému
uzemňovaciemu zariadeniu.
Skôr ako vykonáte akýkoľve k zákro k na
elektrickej časti systému spotrebiča, povinne
ho odpojte z elektrickej siete.
UPOZORNENIA:
všetky naše spotrebiče sú navrhnuté a vyrobené
v súlade s európskymi normami EN 60 335-1,
EN 60 335-2-6 a EN 60 335-2-102, v znení
nasledujúcich úprav.
Spotrebič vyhovuje požiadavkám európskych
smerníc:
- CEE 2004/108/CE o elektromagnetickej
kompatibilite.
- CEE 2006/95 o elektrickej bezpečnosti.
INŠTALÁCIA
OBR. 11
26
DÔLEŽITÉ UP OZORNENIE: inštaláciu
vykonávajte v súlade s pokynmi výrobcu.
Nesprávna inštalác ia môže spôsobiť
škody na osobách, zvi eratách alebo
veciach, z a kt oré výrobca nie je
zodpovedný.
V prípade, že si inštalácia bude vyžadovať
úpravy elektrického systému domácnosti
alebo v prípade nekompatibility medzi
zásuvkou a zástrčkou spotrebiča, obráťte
sa na kvalifikovaného inštalatéra, ktorý sa
musí uistiť predovšetkým o tom, že prierez
kábl ov zásuvky je vhodný pre príkon
spotrebiča.
Page 27
NASTAVENIA
Pred vykonaním akéhokoľvek nastavenia
odpojte spotrebič od napájania.
Po ukončení nastavení alebo úvodnıch
regulácií musí technik znovu namontovať
príslušné plomby.
Regulácia primárneho vzduchu na našich
horákoch nie je potrebná.
9) PLYNOVÉ KOHÚTIKY
Regulácia “Minima”:
- zapáľte horák a otočte ovládací gombík do polohy
“Minima” (malı plameň na obr. 1).
- Vytiahnite ovládacie koliesko „M” (obr. 12 a 12/A)
kohútika, ktoré je jednoducho zatlačené do čapu.
Obtokový ventil na reguláciu minimálneho
prietočného množstva môže byť: vedľa kohútika
(obr. 12) alebo vo vnútri čapu. Reguláciu môžete v
každom prípade vykonať tak, že zasuniete malý
skrutkovač „D“ vedľa kohútika (obr. 12) alebo do
otvoru „C“ vo vnútri čapu kohútika (obr. 12/A).
- Otočte obtokový ventil doprava alebo doľava tak,
aby ste vhodne vyregulovali plameň do polohy
minimálneho prietočného množstva.
Odporúčame neprekračovať nastavenia „minima“:
malý plameň musí byť nepretržitý a stabilný.
Namontujte späť príslušné prvky.
Nezabudnite, že uvedenú reguláciu treba urobiť
iba pre horáky napájané plynom G20, zatiaľ čo u
horákov napájanıch G30 alebo G31 musí byť
skrutka zablokovaná na doraz (v smere vpravo).
27
OBR. 12/A
OBR. 12
Page 28
TRANSFORMÁCIE
10) VİMENA DİZ
Horáky sa dajú prispôsobiť rôznym druhom plynu
namontovaním dız podľa používaného plynu. Pri
tejto úprave je nevyhnuté odmontovať hlavice
horákov rovnım kľúčom “B”, odskrutkovať dızu “A”
(pozrite obr. 13) a vymeniť ju za dızu podľa
používaného plynu.
Odporúča sa dızu pevne zablokovať.
Po vykonaní hore uvedenej vımeny technik
bude musieť urobiť nastavenie horákov podľa
popisu v odseku 9, zaplombovať prípadné
orgány na nastavenie alebo reguláciu a na
spotrebiči vymeniť starı štítok za novı s údajmi
v súlade s úpravami vykonanımi na spotrebiči.
Tento štítok sa nachádza vo vrecku s
náhradnımi dızami.
Na uľahčenie práce technika je dolu uvedená
tabuľka s prietokmi, tepelnımi vıkonmi horákov,
priemerom dız a pracovnım tlakom pre rôzne druhy
plynu.
UMIESTNENIE HORÁKOV
TABUĽKA
OBR. 13
28
HORÁKY
PLYN
PRETLAK
mbar
TEPLOTNİ
PRIETOK
PRIEMER
TRYSKY
1/100 mm
TEPLOTNİ
PRIETOK
(W)
č
TYP
g/h l/h Min. Max.
1
TROJITOU
HLAVOU
G 30 - BUTÁN
G 31 - PROP
Á
N
G 20 -
ZEMNİ
30
30
20
225
225
295
90
90
121 Y
1800
1800
1800
3100
3100
3100
2
RİCHLY
G 30 - BUTÁN
G 31 - PROP
Á
N
G 20 -
ZEMNİ
30
30
20
204
204
267
83
83
117 Y
800
800
800
2800
2800
2800
3
POLORICHLY
PREDNI PRAVI
G 30 - BUTÁN
G 31 - PROP
Á
N
G 20 -
ZEMNİ
30
30
20
102
102
133
58
58
85 Y
550
550
550
1400
1400
1400
4
POLOCHİCHLY
ZADNİ ĽAVİ
G 30 - BUTÁN
G 31 - PROP
Á
N
G 20 -
ZEMNİ
30
30
20
127
127
167
68
68
98 Z
550
550
550
1750
1750
1750
5
DOPLNKOVİ
G 30 - BUTÁN
G 31 - PROP
Á
N
G 20 -
ZEMNİ
30
30
20
73
73
95
51
51
75 X
450
450
450
1000
1000
1000
Page 29
ÚDRŽBA
Pred akımkoľvek úkonom údržby odpojte
spotrebič od elektrického a plynového
napájania.
11) VİMENA DIELOV
Pri vımene dielov nachádzajúcich sa vo vnútri panela
postupovať nasledovne: vybrať panel z linky, odkrútiť
skrutky “V” (viď obr. 14).
Potom možno vymeniť horáky (obr. 15), kohúty
(obr. 16) a elektrické súčiastky (obr. 17).
Pre dosiahnutie dokonalého tesnenia medzi telom a
rampou sa odporúča vymeniť tesnenie vždy po
vımene niektorého z kohútov.
Namazanie kohútikov (pozrite obr. 18 - 19)
Ak sa kohútik začne ťažko otáčať, nečakajte dlho a
radšej ho namažte podľa nasledujúcich pokynov:
- odmontujte teleso kohútika.
- Vyčistite kužeľ a miesto nasadenia pomocou
handričky namočenej v riedidle.
- Kužeľ mierne namažte vhodnım mazadlom.
- Kužeľ nasaďte, viackrát ním otočte, znovu ho
vyberte, odstráňte nadbytok mazadla a
skontrolujte, či nie sú upchaté otvory pre prívod
plynu.
- Opäť namontujte všetky diely v opačnom poradí
úkonov.
- Skontrolujte tesnosť pomocou mydlovej vody na
kontrolu sa nesmie použiť plameň.
Na uľahčenie práce technika je na nasledujúcej
strane uvedená tabuľka s druhmi a prierezmi
prívodnıch elektrickıch káblov.
OBR. 17
OBR. 18
OBR. 19
OBR. 14
OBR. 15
OBR. 16
29
VAROVANIE:
ÚDRŽBU MUSÍ VYKONÁVAŤ LEN
AUTORIZOVANÁ OSOBA.
Page 30
ÚDRŽBA
OBR. 20
DRUHY A PRIEREZY ELEKTRICKİCH PRÍVODNİCH KÁBLOV
POZOR!!!
V prípade vımeny prívodného elektrického kábla pracovník servisu bude musieť nechať vodič
uzemnenia “B” dlhší ako fázové vodiče (obr. 20) a bude musieť dodržiavať pokyny uvedené v
odseku 8.
TYP DOSKY
TYP KÁBLU
JEDNOFÁZOVÉ NAPÁJANIE
Plynová doska
H05 RR - F
Prierez 3 x 0.75 mm
2
30
Page 31
TECHNICKÉ ÚDAJE NA ŠTÍTKU
S CHARAKTERISTIKAMI
4 HORÁKY
KATEGÓRIA = II
2H3B/P
G 30 - Bután = 30 mbar
G 31 - Propán = 30 mbar
G 20 - Zemnı = 20 mbar
Σ Qn ZemnıDruh plynu= 6.95 kW
Σ Qn GPL= 505 g/h
PRÍKON = 220 - 240 V
~
FREKVENCIA = 50/60 Hz
5 HORÁKY
KATEGÓRIA = II
2H3B/P
G 30 - Bután = 30 mbar
G 31 - Propán = 30 mbar
G 20 - Zemnı = 20 mbar
Σ Qn ZemnıDruh plynu= 10.05 kW
Σ Qn GPL= 731 g/h
PRÍKON = 220 - 240 V
~
FREKVENCIA = 50/60 Hz
31
TECHNICKÉ ÚDAJE NA NASTAVENIE
PLYNU SPOTREBIČA
Page 32
Predtım ako toto zariadenie opustilo fabriku, bolo skontrolované a nastavené špecializovanımi, skúsenımi
pracovníkmi tak, aby boli zaručené najlepšie prevádzkové vısledky.
Náhradné diely možno získať iba v našich servisnıch centrách a autorizovanıch obchodoch. Každá
oprava alebo nastavenie, ktoré by sa ukázali ako nevyhnutné, musia byť vykonané kvalifikovanımi
odborníkmi a to s maximálnou starostlivosťou a pozornosťou.
Z tohto dôvodu Vám odporúčame aby ste sa vždy obrátili na autorizovaného predajcu, ktorı vám tovar
predal alebo na naše najbližšie servisné centrum.
Označte pritom značku, model, sériové číslo a druh závady na Vašom zariadení. Príslušné údaje sú
vytlačené na štítku, ktorı je prilepenı na zadnej strane zariadenia a na štítku nalepenom na obalovej
krabici.
Tieto informácie umožnia technickému asistentovi zaobstarať správne náhradné diely a následne rıchly a
cielenı zákrok.
Odporúča sa zaznačiť si tieto údaje priamo sem pod text, aby tak boli vždy poruke:
ZNAČKA: ........................................Q.
MODEL: ..........................................Q.
SÉRIA: ............................................Q.
SERVIS A NÁHRADNÉ DIELY
Tento spotrebič je označenı v súlade s európskou smernicou 2002/96/EG o nakladaní s použitımi
elektrickımi a elektronickımi zariadeniami (waste electrical and electronic equipment - WEEE).
Táto smernica stanoví jednotnı európsky (EU) rámec pre spätnı odber a recyklovanie použitych
zariadení.
32
Loading...
