Indukční varná deska
Návod k obsluze
Model: VDIT630C
OBSAH
1. Úvod ............................................................................................... 6
1.1 Bezpečnostní varování ................................................................... 6
1.2 Instalace ..................................................................................... 6
1.2.1 Zasažení elektrickým proudem .......................................... 6
1.2.2 Nebezpečí pořezání ......................................................... 6
1.2.3 Důležité bezpečnostní pokyny ........................................... 6
1.3 Provoz a obsluha .......................................................................... 8
1.3.1 Riziko zasažení elektrickým proudem ................................. 8
1.3.2 Ohrožení zdraví .............................................................. 9
1.3.3 Riziko horkého povrchu .................................................... 9
1.3.4 Riziko pořezání .............................................................. 10
1.3.5 Důležité bezpečnostní pokyny .......................................... 10
2. Indukce ......................................................................................... 12
2.1 Pohled shora ............................................................................... 12
2.2 Ovládací panel ........................................................................... 13
2.3 Pracovní teorie ............................................................................ 13
2.4 Před použitím vaší nové indukční varné desky .................................. 14
2.5 Technické údaje .......................................................................... 14
3. Provoz produktu ............................................................................ 14
3.1 Dotykové ovládání ....................................................................... 14
3.2 Volba varného nádobí ................................................................... 15
3.3 Jak používat ............................................................................... 16
3.3.1 Začínáme vařit .............................................................. 16
3.3.2 Dokončení vaření ........................................................... 17
3.3.3 Použití funkce Boost ....................................................... 18
3.3.4 Uzamčení ovládacích prvků ............................................. 19
3.3.5 Ovládání časovače ......................................................... 19
3.3.6 Výchozí čas provozu ....................................................... 22
4. Doporučení k vaření ...................................................................... 22
4.1 Tipy k vaření ............................................................................... 22
4.1.1 Dušení, vaření rýže ........................................................ 22
4.1.2 Opékání steaku ............................................................. 23
4.1.3 Smažení s mícháním ...................................................... 23
4.2 Detekce malých předmětů ............................................................ 23
5. Nastavení teploty .......................................................................... 24
6. Péče a čištění ................................................................................ 24
7. Tipy a triky .................................................................................... 26
8. Zobrazení závady a kontrola ............................................................ 4
9. Instalace ......................................................................................... 6
9.1 Požadavky na instalaci .................................................................. 6
9.2 Před instalací varné desky se ujistěte .............................................. 8
9.3 Po instalaci varné desky se ujistěte ................................................. 8

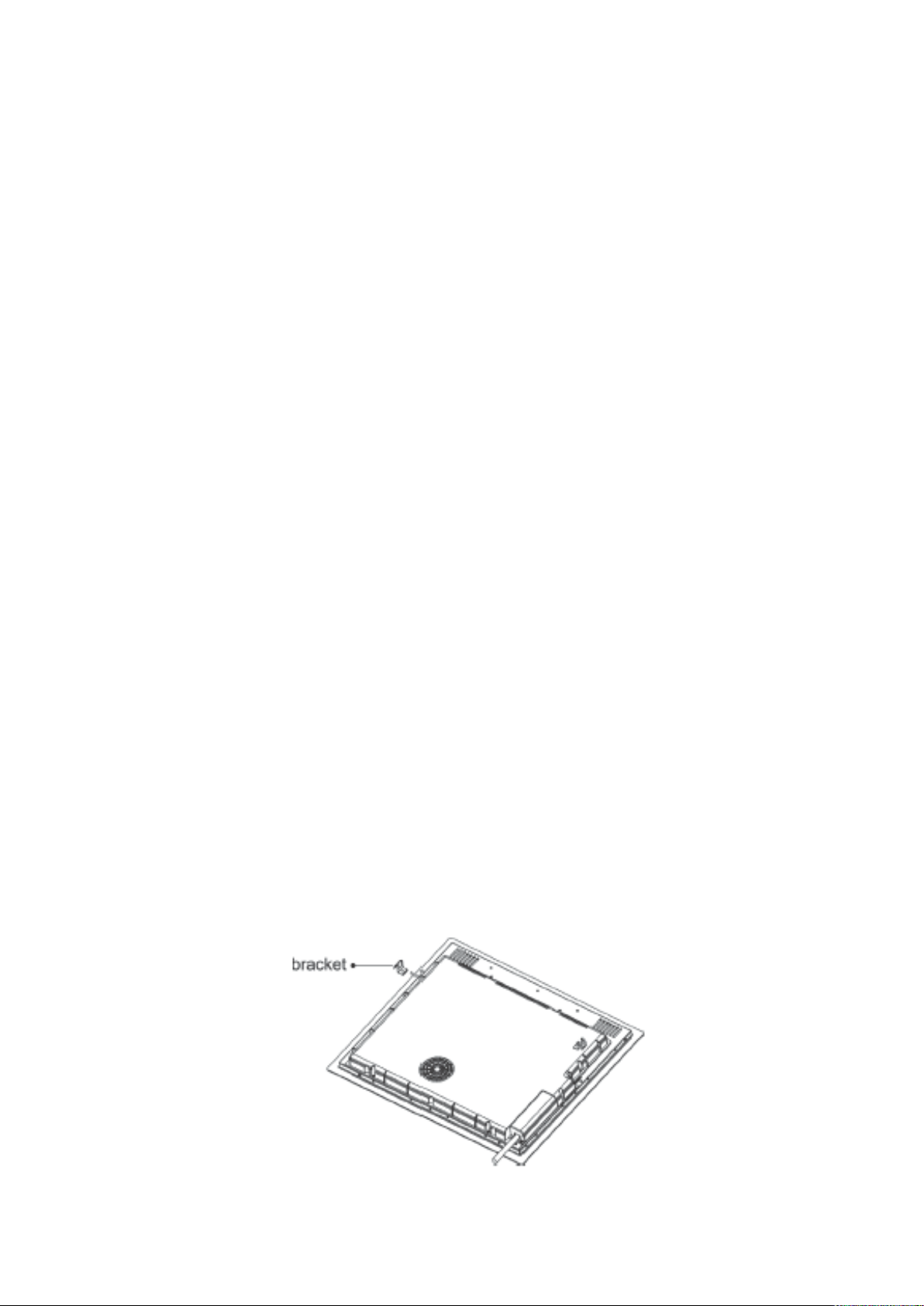

9.4 Před upevněním držáků ............................................................... 8
9.5 Nastavení pozice držáků .............................................................. 8
9.6 Upozornění .................................................................................. 9

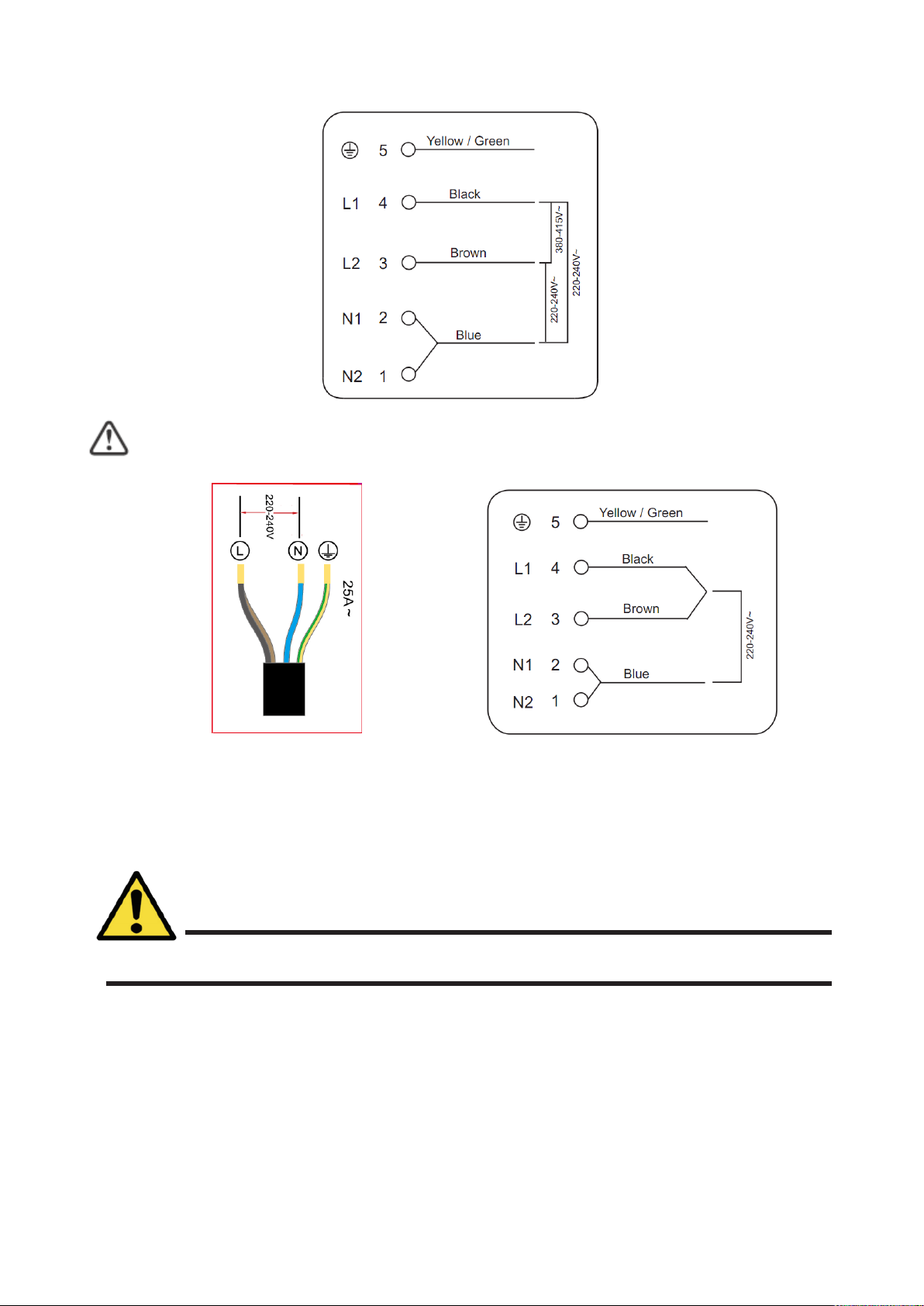

9.7 Připojení varné desky k elektrické síti .............................................. 9
1. Úvod
1.1 Bezpečnostní varování
Vaše bezpečnost je pro nás důležitá. Přečtěte si
tyto informace před použitím varné desky.
1.2 Instalace
1.2.1 Zasažení elektrickým proudem
• Před údržbou a čištěním odpojte spotřebič od
elektrické sítě.
• Připojení k dobře uzemněnému systému
napájení je nutné.
• Změny domácího systému elektrického
připojení smí provádět pouze kvalifikovaný
technik.
• Nedodržením těchto pokynů může nastat
zasažení elektrickým proudem nebo smrt.
1.2.2 Nebezpečí pořezání
• Zvyšte pozornost - hrany panelu jsou ostré.
• Nedodržením tohoto varování se můžete
vážně zranit.
1.2.3 Důležité bezpečnostní pokyny
• Přečtěte si tyto pokyny pozorně před instalací
nebo použitím spotřebiče.
• Na spotřebič nikdy nedávejte hořlavé
materiály.
• Poskytněte tyto informace osobě odpovědné
za instalaci spotřebiče, tím můžete snížit
náklady za instalaci.
• Abyste zabránili nebezpečí, tento spotřebič se
musí instalovat v souladu s těmito pokyny.
• Tento spotřebič smí instalovat a správně
uzemnit pouze kvalifikovaný odborník.
• Tento spotřebič se musí připojit k obvodu,
který obsahuje odpojovací přepínač nabízející
kompletní odpojení od elektrické energie.
• Nesprávnou instalací spotřebiče můžete
ztratit právo na záruku.
• Tento spotřebič smí používat děti od 8 let a
starší a osoby s omezenými fyzickými,
senzorickými nebo mentálními schopnostmi
nebo bez dostatečných zkušeností a znalostí,
pokud byly poučeny o použití spotřebiče
správným způsobem a porozuměly možným
bezpečnostním rizikům.
• Nedovolte dětem hrát si se spotřebičem.
Čištění a údržbu nesmí provádět děti bez
dohledu.
• Je-li napájecí kabel poškozen, musí být
vyměněn výrobcem, servisním zástupcem či
podobně kvalifikovanými osobami, aby se
předešlo vzniku nebezpečí.
• Varování: V případě sklokeramiky nebo
podobného materiálu, které chrání živé části,
vypněte spotřebič, pokud je povrch prasklý,
aby nedošlo k úrazu elektrickým proudem.
• Na varné desce nenechávejte kovové
předměty, jako jsou nože, vidličky, lžičky a
pokličky, neboť se mohou zahřát.
• Nepoužívejte parní čistič.
• K čištění varné desky nepoužívejte
vysokotlaký parní čistič.
• Zařízení není určeno k tomu, aby bylo
ovládáno časovačem či dálkovým ovladačem.
• VAROVÁNÍ: Nebezpečí požáru: Neskladujte
předměty na varných površích.
• Vaření musí probíhat pod dohledem. Pokud
vaříte jen krátkou dobu, musíte mít zařízení
neustále pod dohledem.
• VAROVÁNÍ: Vaření na varné desce s oleji a
tuky bez dohledu je nebezpečné a může vést
k přehřátí a požáru. NIKDY se nepokoušejte
uhasit plameny vodou, spotřebič pouze
vypněte a pak překryjte plamen pokličkou
nebo protipožární přikrývkou.
1.3 Provoz a obsluha
1.3.1 Riziko zasažení elektrickým proudem
• Nevařte na prasklé varné desce. Pokud varná
deska praskne, spotřebič ihned vypněte od
elektrické sítě (jistič) a kontaktujte
kvalifikovaného technika.
• Před čištěním a údržbou vypněte a odpojte
varnou desku od elektrické sítě.
• Nedodržením těchto pokynů může nastat
zasažení elektrickým proudem nebo smrt.
1.3.2 Ohrožení zdraví
• Tento spotřebič vyhovuje standardům pro
elektromagnetickou bezpečnost.
• Avšak, osoby s kardiostimulátorem nebo
jinými elektrickými implantáty (jako jsou
inzulinové pumpy) musí kontaktovat doktora
nebo výrobce zařízení před použitím varné
desky pro zajištění, že jejich implantáty
nebudou ovlivněny elektromagnetickým
polem.
• Nedodržení těchto pokynů může vést k smrti.
1.3.3 Riziko horkého povrchu
• Během použití jsou přístupné části spotřebiče
dostatečně horké na způsobení popálení.
• Zabraňte kontaktu těla, oděvů nebo jiných
předmětů kromě vhodného varného nádobí s
indukční varnou deskou, dokud povrch
nevychladne.
• Držte děti mimo dosah.
• Madla pánví mohou být horké na dotek.
Zkontrolujte, zda madla pánví nepřekrývají
jiné varné zóny, které jsou zapnuté. Držte
madla mimo dosah dětí.
• Nedodržení těchto pokynů může vést k
popálení a opaření.
1.3.4 Riziko pořezání
• Čepel škrabky na varnou desku je odkrytá po
sejmutí ochranného krytu. Škrabku
používejte se zvýšenou opatrností a vždy ji
skladujte mimo dosah dětí.
• Nedodržením tohoto varování se můžete
vážně zranit.
1.3.5 Důležité bezpečnostní pokyny
• Spotřebič nenechávejte během použití nikdy
bez dohledu. Vyvření může způsobit kouř a
může se vznítit.
• Váš spotřebič nikdy nepoužívejte jako
pracovní nebo odkládací plochu.
• Na spotřebiči nenechávejte žádné náčiní ani
jiné cizí předměty.
• V blízkosti spotřebiče nenechávejte žádné
magnetické předměty (např. kreditní karty,
paměťové karty) nebo elektronická zařízení
(např. počítače, MP3 přehrávače), neboť
mohou být ovlivněné elektromagnetickým
polem.
• Nikdy nepoužívejte váš spotřebič k vytápění
místnosti.
• Po použití spotřebiče vypněte varné zóny
podle popisu v tomto návodu (např. pomocí
dotekových ovladačů). Nespoléhejte se na
vypnutí varných zón pomocí funkce detekce
nádobí.
• Nedovolte dětem hrát si se spotřebičem, ani
na něj sedat, stoupat a lézt.
• Do skříněk nad spotřebičem neukládejte
předměty lákavé pro děti. Děti lezoucí na
varnou desku se mohou vážně zranit.
• Během provozu spotřebiče nenechávejte děti
v blízkosti bez dohledu.
• Děti nebo osoby s omezenými senzorickými
schopnostmi musí být pod dohledem osoby
odpovědné za jejich bezpečnost. Odpovědná
osoba se musí ujistit, že tyto osoby mohou
používat spotřebič bez ohrožení sebe nebo
svého okolí.
• Neopravujte ani neměňte žádné části tohoto
spotřebiče, dokud to není uvedeno v návodu.
Veškeré servisní zásahy musí provádět
kvalifikovaný servisní technik.
• Na varnou desku nedávejte těžké předměty.
• Na varnou desku si nestoupejte.
• Nepoužívejte nádobí se zubatými okraji ani
netahejte nádobí přes varnou desku, neboť
můžete poškrábat sklo varné desky.
• Nepoužívejte škrabky ani jiné drsné čisticí
prostředky k čištění varné desky, mohli byste
poškrábat sklo varné desky.
• Tento spotřebič je určen k použití v
domácnosti a podobných prostorech,
například: - zaměstnanecké kuchyňské
prostory v obchodech, kancelářích a dalších
pracovních prostředích; -farmy; - klienti v
hotelech, motelech a jiných prostředích
rezidenčního typu; - prostředí typu penziony
a jiné ubytovací prostory.
• VAROVÁNÍ: Spotřebič a jeho části se během
použití zahřejí.
• Nedotýkejte se topných prvků.
• Dětem mladším 8 let by měl být zabráněn
přístup k spotřebiči, nebo by měly být
neustále pod dohledem.
Blahopřejeme ke koupi vaši nové indukční varné desky.
Doporučujeme, abyste věnovali určitý čas čtení těchto pokynů/Návodu k
instalaci pro plné porozumění, jak správně instalovat a obsluhovat varnou
desku.
Za účelem instalace si přečtěte část o instalaci.
Před použitím a instalaci si přečtěte všechny bezpečnostní pokyny a uschovejte
si tento návod na bezpečném místě.
2. Indukce
2.1 Pohled shora
1. max. 1200/1500 W zóna
2. max. 1500/2000 W zóna
3. max. 1500/2000 W zóna
4. max. 1200/1500 W zóna
5. Sklokeramická varná deska
6. Ovládací panel
7. Tlačítko zapnutí/vypnutí
2.2 Ovládací panel
2.3 Pracovní teorie
2.3 Pracovní teorie
Indukční vaření je bezpečná, zdokonalená, účinná a ekonomická technologie
vaření. Funguje pomocí elektromagnetických vibrací vytvářejících teplo přímo v
nádobí, namísto prostupování tepla přes sklokeramický povrch. Sklokeramický
povrch je horký pouze pokud se dostatečně zahřeje nádobí.
Ocelové nádobí
Magnetický obvod
Sklokeramická varná deska
Indukční cívka
Indukovaný proud
1. Voliče volby varné zóny
2. Tlačítko regulace napájení
/ časovače
3. Volič uzamčení
4. Tlačítko zapnutí/vypnutí
5. Volič časovače
6. Volič funkce Boost
B
2.4 Před použitím vaší nové indukční varné
desky
• Přečtěte si tento návod, dbejte zejména na část „Bezpečnostní upozornění“.
• Odstraňte veškeré ochranné fólie, které se mohou nacházet na varné desce.
2.5 Technické údaje
Varná deska
MC-IF7017B1-A
Varné zóny
4 zóny
Napájecí napětí
220-240V~ 50Hz nebo 60Hz
Příkon
7000W
Rozměry g × š × v (mm)
590X520X60
Rozměry pro vestavbu A × B (mm)
560X490
Hmotnost a rozměry jsou přibližné. Z důvodu neustálého vylepšování našich
výrobků si vyhrazujeme právo na změnu technických údajů a designu.
3. Provoz produktu
3.1 Dotykové ovládání
• Ovládací prvky reagují na dotek, tudíž je nemusíte tisknout silou.
• Používejte bříško prstu, nikoliv špičku.
• Po každém zaregistrování doteku uslyšíte akustický signál.
• Zajistěte, aby byl ovládací prvky vždy čisté, suché a zda se na nich
nenacházejí žádné předměty (např. náčiní nebo utěrky). I tenký film vody
může stěžit obsluhu ovládacích prvků.
3.2 Volba varného nádobí
• Používejte pouze varné nádobí s dnem vhodným pro indukční vaření.
Viz symboly na obalu nebo na dně
nádobí.
• Vhodnost nádobí můžete zkontrolovat pomocí magnetického testu.
Přesuňte magnet blíž ke dnu nádobí. Pokud se přichytí, nádobí je vhodné
pro indukci.
• Pokud nemáte magnet:
1. Nalijte trochu vody do nádobí, které chcete testovat.
2. Pokud na displeji nebliká a voda se hřeje, nádobí je vhodné.
Nádobí z následujících materiálů není vhodné: čistá nerezová cel, hliníkové nebo měděné
bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina.
Nepoužívejte nádobí se zakřiveným dnem nebo ostrými okraji.
Ujistěte se, zda je dno nádobí hladké, pasuje přesně na sklo a zda má stejnou
velikost jako varná zóna. Používejte nádobí, kterého průměr je stejný jako
zobrazená varná zóna. Použitím nádobí s mírně větším průměrem využijete
energii s maximální účinností. Pokud použijete menší nádobí, účinnost může být
nižší než očekávaná. Nádobí s průměrem menším než 140 mm nemusí varná
deska detekovat. Nádobí vždy vycentrujte na varné zóně.
Nádobí z varné desky vždy zvedejte – nepřesouvejte, mohly byste ji poškrábat.
3.3 Jak používat
3.3.1 Začínáme vařit
Stiskněte tlačítko zapnutí/vypnutí na dobu tří
sekund. Po zapnutí zazní akustický signál
jednou, všechny displeje zobrazují “–” nebo “–
–” indikující, že indukční deska je v
pohotovostním režimu.
Umístěte vhodné nádobí na varnou zónu,
kterou chcete použít.
• Ujistěte se, zda jsou dno nádobí a
povrch varné desky čistý a suchý.
Dotkněte se ovladače volby varné zóny a
kontrolka příslušné zóny začne blikat
Zvolte nastavení teploty stisknutím ovladače „“ nebo „+“.
Pokud nezvolíte výkon do 1 minuty,
indukční varná deska se automaticky vypne.
Musíte začít opět od kroku 1.
Nastavení výkonu můžete upravit kdykoliv
během vaření.
Varování:
Celá varná deska může nabít maximální výkon 3 000 W. V důsledku toho varná
deska automaticky snižuje maximální výstupní výkon tím, že umožňuje maximální
součet všech úrovní výkonu 12
Pokud na displeji bliká střídavě s nastavením
výkonu
Znamená to, že:
• jste neumístili nádobí na správnou varnou zónu nebo,
• použité nádobí není vhodné pro indukční vaření nebo,
• pánev je příliš malá nebo nesprávně vycentrovaná na varné zóně.
Ohřev se nespustí, pokud není na varné desce vhodné nádobí.
Displej se automaticky vypne po 1 minutě, pokud neumístíte vhodné nádobí
na varnou zónu.
3.3.2 Dokončení vaření
Požadovanou varnou zónu k vypnutí zvolte
dotekem symbolu varné zóny.
Vypněte varnou zónu stisknutím tlačítko „“ a „+“, dokud se nezobrazí „0‟. Ujistěte
se, zda displej zobrazí „0‟.
Varnou desku vypnete stisknutím tlačítka
zapnutí/vypnutí.
Dbejte na horký povrch.
H se zobrazí u varné zóny, která je příliš
horká na dotek. Zmizí, když je povrch
dostatečně vychladlý na bezpečnou
teplotu. Zbytkové teplo můžete využít
také pro úsporu energie, pokud chcete
ohřát další nádobí.
3.3.3 Použití funkce Boost
Aktivace funkce boost
Dotkněte se symbolu volby příslušné
varné zóny.
Dotkněte se ovladače boost , indikátor
zóny zobrazí „b‟ a výkon dosáhne
Maxima.
Zrušení funkce Boost
Dotkněte se voliče varné zóny, pro kterou
chcete zrušit funkci boost.
Stiskněte ovladač „Boost“ nebo tlačítko „“ pro zrušení funkce boost, varná zóna se
poté vrátí do původního nastavení.
NEBO
Zároveň stiskněte tlačítka „+“ a „-“.
Varná zóna se vypne a funkce boost bude
automaticky vypnuta také.
Varná zóna se vrátí na původní nastavení po 5 minutách.
3.3.4 Uzamčení ovládacích prvků
• Můžete uzamknout ovládací panel před nechtěným použitím (například před
náhodnou aktivací varné zóny dětmi).
• Když jsou ovladače uzamčené, všechny ovladače kromě ovladače
zapnutí/vypnutí jsou neaktivní.
Uzamčení ovládacích prvků
Dotkněte se symbolu uzamčení
Indikátor časovače zobrazí „Lo ‟.
K odemčení ovladačů
Dotkněte se a podržte symbol uzamčení.
Když je varná deska v uzamčeném režimu, všechny ovladače jsou neaktivní
kromě
zapnutí/vypnutí , vždy můžete varnou desku v případě nouze vypnout pomocí
tlačítka zapnutí/vypnutí , ale pro další obsluhu musíte nejdříve varnou desku
odemknout.
3.3.5 Ovládání časovače
Časovač můžete použít dvěma různými způsoby:
a) Můžete jej použít jako minutku. V tomto případě časovač nevypne žádnou
varnou zónu po uplynutí nastavené doby.
b) Můžete jej nastavit k vypnutí varných zón po uplynutí nastavené doby.
Časovač můžete nastavit až na 99 minut.
a) Použití časovače jako minutky
Pokud nezvolíte žádnou varnou zónu
Ujistěte se, zda je varná deska zapnutá.
Poznámka: minutku můžete použít i když
nezvolíte žádnou varnou zónu.
Stiskněte tlačítko „+“ ovládacích prvků
časovače. Indikátor minutky
Začne blikat a na displeji se zobrazí „10“
.
Nastavte čas stisknutím „-“ nebo
„+“ ovládacích prvků časovače.
Poznámka: Jednou stiskněte tlačítka „-“ nebo
„+“ ovládacích prvků časovače a zmenšíte
nebo zvětšíte čas o minutu.
Stiskněte a podržte tlačítka „-“ nebo
„+“ ovládacích prvků časovače a snížíte nebo
zvýšíte nastavení o 10 minut.
Zároveň stiskněte tlačítka „-“ a „+“ a časovač
vypnete, na displeji časovače se zobrazí 00.
Když je časovač nastaven, spustí se ihned
jeho odpočítávání. Na displeji se zobrazí
zbývající
čas a indikátor časovače bude blikat po dobu
5 sekund.
Po uplynutí nastaveného času bude znít
akustický signál 30 sekund a indikátor
časovače
zobrazí “- - ” .
b) Nastavení časovače pro vypnutí varných zón
Nastavte jednu zónu
Dotkněte se voliče varné zóny, pro kterou chcete
nastavit časovač. (např. zóna 3 #)
Stiskněte tlačítko časovače a indikátor minutce
začne zobrazovat „10“.
Nastavte čas stisknutím „-“ nebo „+“
Poznámka: Jednou stiskněte tlačítka „-“ nebo
„+“ ovládacích prvků časovače a zmenšíte nebo
zvětšíte čas o minutu.
Dlouze stiskněte tlačítka „-“ nebo
„+“ ovládacích prvků časovače a zmenšíte nebo
zvětšíte čas o 10 minut.
Zároveň stiskněte tlačítka „-“ a „+“ a časovač
vypnete, na displeji časovače se zobrazí „00“.
Když je časovač nastaven, spustí se ihned jeho
odpočítávání. Displej zobrazuje zbývající dobu a
indikátor časovače bliká 5 sekund.
POZNÁMKA: Červená tečka vedle úrovně
výkonu bude svítit pro indikaci zvolené varné
zóny.
Když časovač uplyne, odpovídající varná zóna se
automaticky vypne.
Ostatní varné zóny budou v provozu dál, pokud byly předtím zapnuté.
3.3.6 Výchozí čas provozu
Automatické vypnutí je bezpečnostní funkce ochrany indukční varné desky.
Vypne ji automaticky, pokud ji zapomenete vypnout. Počáteční provozní časy
pro různé výkony jsou zobrazené v níže uvedené tabulce:
Výkon
1 2 3 4 5 6 7 8 9
Počáteční provozní čas
(hodiny)
8 8 8 4 4 4 2 2 2
Po sundání nádobí indukční varná deska ihned přestane hřát a automaticky se
po 2 minutách vypne.
Osoby s kardiostimulátorem musí použití varné desky konzultovat s
doktorem.
4. Doporučení k vaření
Zvyšte pozornost při smažení na oleji nebo tuku, který se velmi rychle
zahřeje, zejména pokud používáte funkci PowerBoost. Při extrémně
vysokých teplotách se může olej a tuk vznítit a představuje vážné riziko
požáru.
4.1 Tipy k vaření
• Když začne pokrm vřít, snižte nastavení teploty.
• Použitím pokličky zkrátíte dobu vaření a ušetříte energii uchováním tepla.
• Minimalizujte množství tekutin a tuku pro zkrácení doby vaření.
• Začněte vařit na vyšším stupni a pak snižte, když se pokrm dostatečně
zahřeje.
4.1.1 Dušení, vaření rýže
• Dušení nastává pod bodem varu, kolem 85°C, když bublinky pomalu
stoupají ke hladině. Je to klíčem k chutné polévce a jemnému dušení, neboť
chuť se rozvíjí bez převaření jídla. Také byste měli vařit tímto způsobem
vaječné a moučné omáčky pod bodem varu.
• Některé pokrmy, včetně vaření rýže způsobem absorpce, mohou vyžadovat
vyšší nastavení než nejnižší k zajištění dobrého uvaření ve správnou dobu.
4.1.2 Opékání steaku
Pro přípravu šťavnatých chutných steaků:
1. Přibližně 20 minut před pečením nechte maso odležet při pokojové teplotě.
2. Zahřejte pánev na smažení.
3. Potřete obě strany steaku olejem. Kápněte malé množství oleje na horkou
pánev a pak položte steak na rozpálenou pánev.
4. Během pečení steak jednou otočte. Přesná doba pečení závisí od tloušťky
steaku a stupně požadovaného propečení. Časy se mohou měnit od 2 – 8
minut na jednu stranu. Zatlačte na steak pro kontrolu stavu propečení –
tužší znamená více „propečený“.
5. Nechte steak odstát na teplém talíři několik minut před podáváním k
uvolnění.
4.1.3 Smažení s mícháním
1. Zvolte wok nebo velkou pánev na smažení o vhodné velikosti a z vhodného
materiálu pro indukční vaření.
2. Připravte si všechny ingredience. Smažení s mícháním musí být rychlé.
Pokud připravujete velké množství, připravujte pokrmy v menších dávkách.
3. Pánev krátce předehřejte a přidejte dvě lžíce oleje.
4. Nejdříve pečte maso, dejte jej stranou a udržujte teplé.
5. Připravte zeleninu. Když je horká, ale stále křupavá, snižte výkon varné
zóny, vraťte maso do pánve a přidejte omáčku.
6. Ingredience jemně promíchejte a dobře přehřejte.
7. Ihned servírujte.
4.2 Detekce malých předmětů
Když necháte na varné desce předmět nevhodné velikosti nebo nemagnetický
předmět (např. hliník), nebo jiný malý předmět (např. nůž, vidličku, klíče),
varná zóna přejde automaticky po 1 minutě do pohotovostního režimu.
Ventilátor chladí indukční varnou desku po dobu 1 minuty.
5. Nastavení teploty
Níže uvedená nastavení jsou pouze informační. Přesné nastavení závisí od několika
faktorů, včetně nádobí a množství připravovaných pokrmů. Experimentujte s indukční
varnou deskou pro zjištění nastavení, která vám nejlíp vyhovují.
Nastavení
Vhodné pro
1 - 2
•
jemný ohřev malých množství pokrmů
•
topení čokolády, másla a pokrmů, které se snadno spálí
•
jemné dušení
•
pomalé ohřívání
3 - 4
•
ohřev
•
rychlé dušení
•
vaření rýže
5 - 6
•
palačinky
7 - 8
•
vaření
•
vaření těstovin
9
•
smažení s mícháním
•
opékání
•
vaření polévky
•
vaření vody
6. Péče a čištění
Co?
Jak?
Důležité!
Každodenní
znečištění
sklokeramické
desky (otisky
prstů, skvrny z
jídla nebo fleky
bez obsahu
cukru)
1.
Vypněte varnou
desku.
2.
Aplikujte čistič na
varné desky,
dokud je sklo
stále teplé (nikoliv
horké!)
3.
Opláchněte a
vysušte utěrkou
nebo papírovou
utěrkou.
4.
Zapněte varnou
desku.
•
Když je napájení varné desky
vypnuté, na varné desce se
neobjeví indikace horkého
povrchu, ale varná deska
může být stále horká! Zvyšte
pozornost.
•
Drsné škrabky, nylonové
škrabky a abrasivní čističe
mohou poškrábat sklo. Vždy
si přečtěte štítek
na výrobku, zda je
vhodný pro
sklokeramiku.
•
Nikdy nenechávejte zbytky
Vyvřené
pokrmy,
roztavené a
horké skvrny
sladkých
pokrmů na
skle.
Odstraňte je ihned
škrabkou vhodnou pro
sklokeramiku, dbejte
na horké varné zóny:
1.
Odpojte napájení
varné desky.
2.
Držte škrabku v
úhlu 30° a oškrabte
nečistoty z varné
desky.
3.
Znečištění
odstraňte
bavlněnou nebo
papírovou
•
Odstraňte skvrny a cukrové
pokrmy co nejdříve. Pokud
je necháte vychladnout na
sklokeramice, jejich
odstranění může být
obtížné, nebo mohou trvale
poškodit skleněný povrch.
•
Riziko pořezání: po sejmutí
ochranného krytu škrabky se
odkryje ostrá čepel.
Maximálně zvyšte pozornost
a vždy škrabku skladujte
mimo dosah dětí.
Skvrny na
ovládacím
panelu.
1.
Vypněte napájení
varné desky.
2.
Nečistoty namočte.
3.
Utřete oblast
dotekových
ovladačů čistou
hubkou nebo
utěrkou.
•
Varná deska může vydat
akustický signál a sama se
vypnout a ovládací panel
nemusí být funkční, pokud
se na něm nachází tekutina.
Oblast ovládacího panelu
důkladně očistěte před
opětovným zapnutím varné
7. Tipy a triky
PROBLÉM
Možná příčina
Co dělat?
Varnou desku nelze
zapnout.
Bez napájení.
Zkontrolujte, zda je varná deska
připojena k elektrické síti a tato je
funkční.
Zkontrolujte, zda není výpadek
elektrické energie ve vaší
domácnosti nebo vaší oblasti.
Pokud i po kontrole problém trvá,
kontaktujte kvalifikovaného technika.
Dotekové ovladače
nereagují.
Ovládací panel je
uzamčený.
Odemkněte ovládací panel. Viz část
„Použití varné desky‟ ohledně funkcí.
Dotekové ovladače se
obtížně ovládají.
Může se na nich nacházet
vodní film nebo používáte
špičku prstu.
Zkontrolujte, zda jsou ovládací prvky
čisté a při ovládání používejte bříško
prstu.
Poškrábané sklo.
Drsné nádobí.
Nevhodné čisticí prostředky.
Použijte nádobí s rovným a hladkým
dnem. Viz „Volba správného nádobí‟.
Viz „Péče a čištění‟.
Některé nádobí vydává
praskavý zvuk.
Může to být způsobeno
konstrukcí nádobí (vrstvy
různých materiálů vibrují
různě).
Je to normální a nepředstavuje to
závadu.
Indukční deska vydává
tiché hučení při použití
na vysoké teplotě.
Je to způsobeno technologií
indukčního vaření.
Je to normální, ale zvuk ztichne
nebo zmizí po zvýšení výkonu.
Zvuk ventilátoru z varné
desky.
Chladicí ventilátor varné
desky chrání elektroniku
před přehřátím. Může chvíli
dobíhat i po vypnutí varné
desky.
Je to normální a nevyžaduje žádný
zásah.
Neodpojujte napájení varné desky,
dokud ventilátor běží.
Nádoby se nezahřívají a
na displeji se zobrazí
symbol ..
Indukční deska nemůže
detekovat nádobí, protože
není vhodné pro indukční
vaření.
Indukční deska nemůže
detekovat nádobí, protože
je příliš malé pro varnou
zónu nebo není uprostřed.
Použijte nádobí vhodné pro indukční
vaření. Viz část „Volba správného
nádobí‟.
Nádobí vycentrujte a ujistěte se, zda
průměr dna odpovídá varné zóně.
4
Indukční deska se
neočekávaně vypne,
zní akustický signál a
zobrazí se kód závady
(standardně střídavě
Technická závada.
Poznačte si číslo závady a symboly,
vypněte napájení indukční desky a
kontaktujte kvalifikovaného technika.
8. Zobrazení závady a kontrola
Indukční varná deska má samo diagnostickou funkci. Díky tomu může technik zkontrolovat funkce
několika komponentů bez rozebrání přístroje nebo odmontování přístroje z pracovního povrchu.
Řešení problémů
1) Kód chyby během používání a jeho řešení
Kód chyby
Problém
Řešení
Automatické řešení
E1
Napájecí napětí je nad jmenovitým
napětím.
Zkontrolujte, zda je napájení normální.
Zapněte přístroj, pokud je napájení
normální.
E2
Napájecí napětí je pod jmenovitým
napětím.
E3
Vysoká teplota senzoru keramické desky.
（1 #）
Počkejte, až se teplota keramické desky
vrátí do normálu.
Stisknutím tlačítka „ON / OFF“ jednotku
restartujte.
E4
Vysoká teplota senzoru keramické desky.
（2#）
E5
Vysoká teplota IGBT. （1 #）
Počkejte, až se teplota IGBT vrátí do
normálu.
Stisknutím tlačítka „ON / OFF“ jednotku
restartujte.
Kontrolujte, zda větrák funguje plynule;
pokud ne, vyměňte větrák.
E6
Vysoká teplota IGBT. （2#）
Bez automatického řešení
F3/F6
Porucha snímače teploty keramické
desky - zkrat. (F3 pro 1#,F6 pro 2#)
Zkontrolujte připojení nebo vyměňte
snímač teploty keramické desky.
F4/F7
Porucha snímače teploty keramické
desky - přerušený obvod. (F4 pro 1#,F7
pro 2#)
F5/F8
Porucha snímače teploty keramické
desky - neplatný. (F5 pro 1#,F8 pro
2#)
F9/FA
Porucha snímače teploty IGBT（zkrat /
Vyměňte desku napájení.
5
přerušený obvod na 1#）
FC /FD
Porucha snímače teploty IGBT（zkrat /
přerušený obvod na 2#）
2) Konkrétní porucha a řešení
Porucha
Problém
Řešení A
Řešení B
LED žárovka nezhasne
po vypnutí přístroje.
Bez napájení.
Zkontrolujte, zda je
zástrčka pevně zajištěna
v zásuvce a zda zásuvka
funguje.
Porucha spojení
přídavné napájecí
desky a desky displeje.
Zkontrolujte spojení.
Napájení přídavné
desky je poškozené.
Vyměňte přídavnou
desku napájení.
Deska displeje je
poškozená.
Vyměňte desku displeje.
Některá tlačítka nefungují
nebo LED displej není
normální.
Deska displeje je
poškozená.
Vyměňte desku displeje.
Indikátor režimu vaření se
rozsvítí, ale zahřívání
nezačne.
Vysoká teplota varné
desky.
Okolní teplota může být
příliš vysoká. Může být
blokován přívod vzduchu
nebo odvzdušnění.
S ventilátorem je něco
v nepořádku.
Kontrolujte, zda větrák
funguje plynule;
.
pokud ne, vyměňte
větrák.
Napájení přídavné
desky je poškozené.
Vyměňte desku
napájení.
Zahřívání se náhle
zastavilo
Během provozu a na
displeji bliká „u“.
Špatný typ pánve.
Použijte správný typ
pánve (viz návod k
použití.)
Obvod detekce
přítomnosti pánve
je poškozen,
vyměňte desku
napájení.
Průměr hrnce je příliš
malý.
Sporák se přehřál;
Jednotka je přehřátá.
Počkejte, až se teplota
vrátí do normálu.
Stisknutím tlačítka „ON /
OFF“ jednotku
restartujte.
Topné zóny na stejné
straně (jako první a druhá
zóna) zobrazují „ u “.
Porucha spojení
napájecí desky a desky
displeje.
Zkontrolujte spojení.
Displej desky
komunikační části je
poškozen.
Vyměňte desku displeje.
Hlavní deska je
poškozená.
Vyměňte desku
napájení.
6
Zvuky motoru ventilátoru
jsou neobvyklé.
Motor ventilátoru je
poškozen.
Vyměňte ventilátor.
Výše uvedená řešení se vztahují na běžná selhání.
Jednotku prosím sami nerozebírejte, předejdete tak nebezpečí a poškození indukční varné desky.
9. Instalace
9.1 Požadavky na instalaci
Vyřízněte otvor v pracovní desce podle rozměrů uvedených na obrázku.
Pro instalaci ponechte minimálně 5 cm volného prostoru kolem otvoru.
Ujistěte se, zda je síla pracovní desky nejméně 30 mm. Zvolte teplu odolný materiál pracovní desky
(Dřevo a podobný vláknitý nebo hygroskopický materiál se nesmí používat jako pracovní povrchový
materiál, pokud není impregnován), abyste zabránili deformaci způsobené teplem z varné desky. Jak je
ukázáno níže:
Poznámka: Bezpečnostní vzdálenost mezi stranami desky a vnitřními povrchy pracovní desky
by měl být alespoň 3 mm.
L
W(mm)
H(mm)
D(mm)
A(mm)
B(mm)
X(mm)
F(mm)
590
520
60
56
560+4
+1
490+4
+1
50 min.
3 min.
Ujistěte se, zda je varná deska dobře větraná a zda nejsou blokované její větrací otvory.
Zkontrolujte, zda je varná deska v dobrém stavu. Jak je ukázáno níže
Poznámka: Bezpečná vzdálenost mezi varnou deskou a skříňkou nad ní musí být nejméně 760
mm.
7
VAROVÁNÍ: Zajišťuje optimální odvětrávání
Ujistěte se, že varná deska indukčního sporáku je dobře větraná a že přívod a odvod vzduchu není
blokován. Aby nedocházelo k náhodnému dotyku s přehřátým dnem varné desky, nebo aby nedošlo
k neočekávanému úrazu elektrickým proudem během práce, je nutné vložit dřevěnou vložku,
upevněnou šrouby, v minimální vzdálenosti 50 mm od spodní části varné desky. Postupujte podle
níže uvedených požadavků.
Po obvodu varné desky jsou větrací otvory. MUSÍTE zajistit, aby tyto otvory nebyly
blokovány pracovní deskou, jakmile položíte varnou desku na místo.
⚫ Uvědomte si, že lepidlo, které spojuje plastový nebo dřevěný materiál s
nábytkem, musí odolávat teplotě ne nižší než 150 ℃, aby se zabránilo rozlepení
obložení.
⚫ Zadní stěna a přilehlé a okolní povrchy, proto musí být schopny odolat teplotě
90 ℃ .
A(mm)
B(mm)
C(mm)
D
E
760
50 min.
20 min.
Vstup vzduchu
Výstup vzduchu 5mm
8
9.2 Před instalací varné desky se ujistěte
• Zda je pracovní deska rovná a zda nebrání instalaci žádné strukturální prvky.
• Zda je pracovní deska z teplu odolného materiálu.
• Pokud instalujete varnou desku nad troubu, trouba musí mít vestavěný chladicí ventilátor.
• Zda instalace vyhovuje všem platným standardům a předpisům.
• Zda je včleněné vhodné odpojovací zařízení mezi varnou desku a napájecí kabel, které je umístěné
podle platných předpisů a směrnic.
• Odpojovací vypínač musí být schváleného typu a musí nabízet 3 mm volného prostoru mezi
kontakty ve vypnutém stavu (nebo všech aktivních [fázových] vodičů, pokud místní předpisy
povolují tuto změnu přepisů).
• Zda je odpojovací zařízení snadno přístupné i po instalaci spotřebiče.
• Zda instalace vyhovuje místním předpisům o instalaci.
• Zda používáte teplu odolné a snadno čistitelné povrchy (jako je keramická dlaždice) na okolních
stěnách kolem spotřebiče.
9.3 Po instalaci varné desky se ujistěte
• Zda není přívodní kabel dosažitelný přes šuplík nebo prostor pod varnou deskou;
• Zda je dostatečný průtok vzduchu k chlazení varné desky.
• Pokud je varná deska instalovaná nad šuplíkem, musí být instalované ochranné mezidno pod
dnem varné desky.
• Zda je odpojovací spínač snadno přístupný spotřebitelem.
9.4 Před upevněním držáků
Spotřebič postavte na stabilní, hladký povrch (použijte balení). Netlačte na ovládací prvky
vyčnívající z varné desky.
9.5 Nastavení pozice držáků
Varnou desku připevněte k pracovní desce pomocí 2 držáků na spodní straně varné desky (viz
obrázek) po instalaci.
Nastavte pozici držáku podle tloušťky pracovní desky.
9
Po instalaci se nesmí držáky za žádných okolností dotýkat vnitřního povrchu pracovní plochy (viz
obrázek).
9.6 Upozornění
1. Indukční varnou desku musí instalovat kvalifikovaný technik. Náš servis nabízí profesionály. Máme k
dispozici servisní odborníky. Nikdy ji neinstalujte svépomocně.
2. Varnou desku neinstalujte nikdy přímo nad myčku nádobí, chladničku, mrazničku, pračku
nebo sušičku, neboť vlhkost může poškodit elektroniku varné desky.
3. Indukční varnou desku instalujte tak aby mohlo teplo dobře unikat k zajištění její spolehlivosti.
4. Zdi kolem a plochy nad varnou deskou by měly být odolné vůči teplu.
5. Abyste zabránili nebezpečí, vrstvené pracovní plochy a lepidla musí být odolné vůči teplu.
6. Nepoužívejte parní čistič.
9.7 Připojení varné desky k elektrické síti
Tuto varnou desku musí k elektrické síti připojovat kvalifikovaný elektrikář.
Před připojením varné desky k elektrické síti zkontrolujte:
1. Zda je elektrický systém v domácnosti vhodný pro příkon varné desky.
2. Zda napětí v elektrické síti odpovídá parametrům uvedeným na varné desce.
3. Zda napájecí kabel odpovídá parametrům uvedeným na výrobním štítku.
Pro připojení varné desky k elektrické síti nepoužívejte adaptéry nebo redukce,
neboť mohou způsobit přehřátí a požár.
Přívodní kabel se nesmí dotýkat žádných horkých částí a musí být veden tak, aby
teplota nepřesáhla 75°C v žádném bodě.
Požádejte elektrikáře o kontrolu, zda je elektrický systém v domácnosti vhodný pro připojení.
Jakékoliv změny musí provádět kvalifikovaný technik.
10
• Pokud celkový počet topných jednotek zvoleného spotřebiče není menší než 4, lze spotřebič
připojit přímo k síti pomocí jednofázového elektrického připojení, jak je znázorněno níže.
• Pokud připojíte spotřebič přímo k elektrické síti pomocí všepólového odpojovacího zařízení, odstup
mezi kontakty ve vypnutém stavu musí být nejméně 3 mm.
• Instalatér musí zajistit správnou instalaci v souladu s platnými směrnicemi a předpisy.
• Kabel se nesmí stlačovat ani ohýbat.
• Kabel pravidelně kontrolujte a smí jej měnit pouze kvalifikovaný technik.
•
Spodní povrch a napájecí kabel varné desky nejsou po instalaci přístupné.
11
LIKVIDACE: Nevyhazujte
tento produkt
do netříděného
komunálního odpadu. Odpad
tohoto typu je nutné
sbírat a zpracovávat
zvlášť.
Toto zařízení je označeno dle evropské směrnice o odpadu z elektrických a
elektronických zařízení 2012/19/EC (WEEE). Správnou likvidací tohoto produktu
pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních
negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky
nesprávné likvidace odpadů.
Tento symbol na produktech znamená, že použité elektrické a elektronické výrobky
nesmí být přidány do běžného komunálního odpadu. Spotřebič by měl být odvezen
na sběrné místo pro recyklaci elektrického a elektronického zboží.
Tento spotřebič vyžaduje speciální likvidaci odpadu. Chcete-li získat další informace
týkající se zpracování, využití a recyklace tohoto produktu, obraťte se na místní
radu, službu pro likvidaci domácího odpadu nebo na prodejnu, kde jste jej zakoupili.
Chcete-li získat další informace týkající se zpracování, využití a recyklace tohoto
produktu, obraťte se na místní radu, službu pro likvidaci domácího odpadu nebo na
prodejnu, kde jste ji zakoupili.
Gorenje gospodinjski aparati, d.o.o.
Partizanska cesta 12
3320 Velenje
Slovenia
12
Loading...
