Návod k obsluze
Elektrická indukční vestavná varná deska
Page 2
Návod k obsluze a údržbě
Vážený zákazníku,
Zakoupil jste si výrobek z naší nové řady vestavných elektrických
spotřebičů. Je naším přáním, aby vám náš výrobek dobře sloužil.
Před instalací a použitím spotřebiče si přečtěte tento návod.
Obsahuje důležité informace, jak bezpečně a ekonomicky
obsluhovat spotřebič. Návod uchovávejte spolu se spotřebičem
pro případné další použití.
682227
Důležité informace, pokyny a doporučení ......................3
Popis a obsluha spotřebiče ...............................................6
Obsluha spotřebiče ............................................................8
Ovládací panel .....................................................................8
Příklady činností při nastavení příkonových stupňů ..13
Zasady používaní sklokeramické desky .......................14
Čištění a údržba .................................................................17
Reklamace ..........................................................................18
Způsoby využití a likvidace obalů ..................................18
Likvidace spotřebiče po ukončení životnosti ...............18
Předpis pro instalaci .........................................................19
Umístění Varné desky .......................................................20
Větrání .................................................................................21
Spojovací lišta ...................................................................22
Připojení spotřebiče k elektrické síti ..............................23
Technické údaje .................................................................24
2
Page 3
Důležité informace, pokyny a doporučení
Bezpečnostní opatření
• Tento spotřebič mohou používat děti ve věku 8 let a starší
a osoby se sníženými fyzickými či mentálními schopnostmi
nebo nedostatkem zkušeností a znalostí, pokud jsou
pod dozorem nebo byly poučeny o používání spotřebiče
bezpečným způsobem a rozumí případným nebezpečím.
Děti si se spotřebičem nesmějí hrát. Čištění a údržbu
prováděnou uživatelem nesmějí provádět děti bez dozoru.
• VÝSTRAHA: Nebezpečí požáru: neodkládejte žádné
předměty na varné povrchy.
• VÝSTRAHA: Vaření s tukem nebo olejem na varném panelu
bez dozoru může být nebezpečné a může mít za následek
vzniku požáru. NIKDY nelikvidujte oheň vodou, ale vypněte
spotřebič a potom plameny překryjte např. pokličkou nebo
mokrou tkaninou.
• UPOZORNĚNÍ: Proces vaření musí být pod dozorem.
Krátkodobý proces vaření musí být nepřetržitě pod
dozorem.
• Po použití vypněte varný článek jeho řídicím zařízením a
nespoléhejte se na detektor nádoby.
• Nepokládejte na indukční varný panel žádné kovové
předměty jako nože, vidličky, lžíce a pokličky, protože se
mohou ohřát.
• VÝSTRAHA: Pokud je povrch varné desky nebo článku
popraskán, vypněte spotřebič a jistič, abyste zabránili
možnosti úrazu elektrickým proudem.
• Na čištění spotřebiče nikdy nepoužívejte parní čističe a
tlakové čističe. Hrozí nebezpečí zasažení elektrickým
proudem.
• Spotřebič není připraven na ovládání pomocí externích
časovačů a jiných speciálních ovládacích systémů.
682227
3
Page 4
• VÝSTRAHA: Používejte pouze zábrany varného panelu
zkonstruované výrobcem varného spotřebiče nebo
označené výrobcem spotřebiče v návodu k použití jako
vhodné, nebo zábrany varného panelu vestavěné ve
spotřebiči. Používání nesprávných zábran může způsobit
nehody.
Varování
• Spotřebič může připojit k elektrické síti pouze servisním technikem nebo osoba odborně
způsobilá.
• Manipulace se spotřebičem nebo neprofesionální servisní zásah může vést k riziku závažného
poranění, případně k poškození výrobku. Instalaci, veškeré opravy, úpravy a zásahy do
spotřebiče musí provádět vždy jen servisní technik nebo osoba odborně způsobilá.
• Do pevného rozvodu elektrické energie před spotřebičem je nutné umístit zařízení pro odpojení
všech pólů spotřebiče od sítě, které má vzdálenost kontaktů v rozpojeném stavu min. 3 mm
(dále v textu označeno jako hlavní vypínač).
• Varná deska musí být připojena k elektrické síti s předepsaným napětím, které je uvedeno na
typovém štítku, přívodem, který odpovídá příkonu varné desky (viz. „Připojení spotřebiče k
elektrické síti“).
• Datum provedené instalace si nechte potvrdit v Záručním listu.
• Výrobek je určen výhradně pro vaření. Nepoužívejte k jiným účelům, například pro vytápění
místnosti. Neodkládejte prázdné nádobí na varné zóny.
• Napájecí šňůry spotřebiče nebo jiných spotřebičů nesmí přijít do kontaktu s vařidlovou deskou.
• Při čištění a opravách vypněte hlavní vypínač přívodu elektrické energie.
• Nepoužívejte sklokeramickou desku jako odkládací plochu. Hrozí vznik škrábanců, případně
jiného poškození. Neohřívejte jídlo v alobalových fóliích, plastikových nádobách a podobných.
• Nebezpečí roztavení, požáru, případně poškození varné desky.
• Není-li varná deska v provozu, dbejte na to, aby byly všechny ovládací prvky vypnuty.
• V případě změny prostředí prostoru, kde je spotřebič instalován (práce s nátěrovými hmotami,
lepidly apod.), musí být vždy vypnut hlavní přívod elektrické energie.
• Při manipulaci se spotřebičem resp. při delším odstavení spotřebiče mimo provoz vypněte hlavní
vypínač přívodu elektrické energie před spotřebičem.
• Doporučujeme Vám, obrátit se jednou za dva roky na opravárenskou organizaci se žádostí o
překontrolování funkce desky. Předejdete tím případným poruchám a prodloužíte životnost varné
desky.
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího
odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a
elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete
zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak
byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního
682227
odpadu nebo v obchodě, kde jste výrobek zakoupili.
4
Page 5
Účel spotřebiče
Spotřebič je určen pro běžnou přípravu pokrmů v domácnostech
a neměl by se používat k jiným účelům. Jednotlivé možnosti jeho
použití jsou vyčerpávajícím způsobem popsány v tomto manuálu.
Pozor!
Pozor!
Běžný hluk při provozu
spotřebiče s indukčním
ohřevem
Objeví-li se na povrchu varné desky jakékoliv trhliny, ihned
odpojte spotřebič od sítě.
Při používání indukční sklokeramické varné desky
NEVKLÁDEJTE jakékoliv přídavné zařízení (například tzv.
redukční kroužky nebo indukční podložky, které umožní používat
nádobí s nemagnetickým dnem) mezi dno nádoby a povrch
sklokeramické desky. Použitím takovýchto zařízení může dojít k
poškození spotřebiče a může nastat vysoké riziko popálení.
Při zapnutí ohřevu na maximální výkon nebo v závislosti na
zvoleném typu nádob může spotřebič vydávat zvuky jako např.
hučení, pískání nebo praskání. Zvuky vymizí snížením stupně
ohřevu. Množství vařeného jídla a způsob vaření může ovlivnit
intenzitu zvuků.
Spotřebič je vybaven chladícím ventilátorem, který se zapíná
při indikování vyšší teploty. Ventilátor může běžet i po vypnutí
varných zón, pokud je teplota stále vysoká.
Uvedené zvuky jsou běžným projevem indukčního ohřevu a
neindikují žádnou závadu.
682227
5
Page 6
Popis a obsluha spotřebiče
1
2
3
• Spotřebič je určený k zabudování do výřezu v pracovní desce
kuchyňského nábytku.
• Těsnící pryž nalepená na okraj varné desky zabraňuje
zatékání kapaliny pod varnou desku.
• Základní částí spotřebiče je sklokeramická varná deska, na
kterou jsou vázány ostatní nosné, krycí a elektrické části
spotřebiče.
• Na varné desce jsou vyznačena místa - elektrické varné zóny
- určená jen pro vaření.
• Průměry varných zón jsou odvozeny z obvyklých rozměrů
varných nádob.
• Nedoporučujeme použití nádoby, jejíž velikost by přesahovala
velikost kresby vyznačující varnou zónu.
• Přehřátí indukční elektroniky zamezuje omezovač teploty.
• Signalizace zbytkového tepla signalizuje zvýšenou teplotu
povrchu varné zóny po vypnutí. Horké varné místo může
být energeticky využito. Signální svítidlo zhasne po takovém
ochlazení varného místa, kdy již nehrozí nebezpečí popálení.

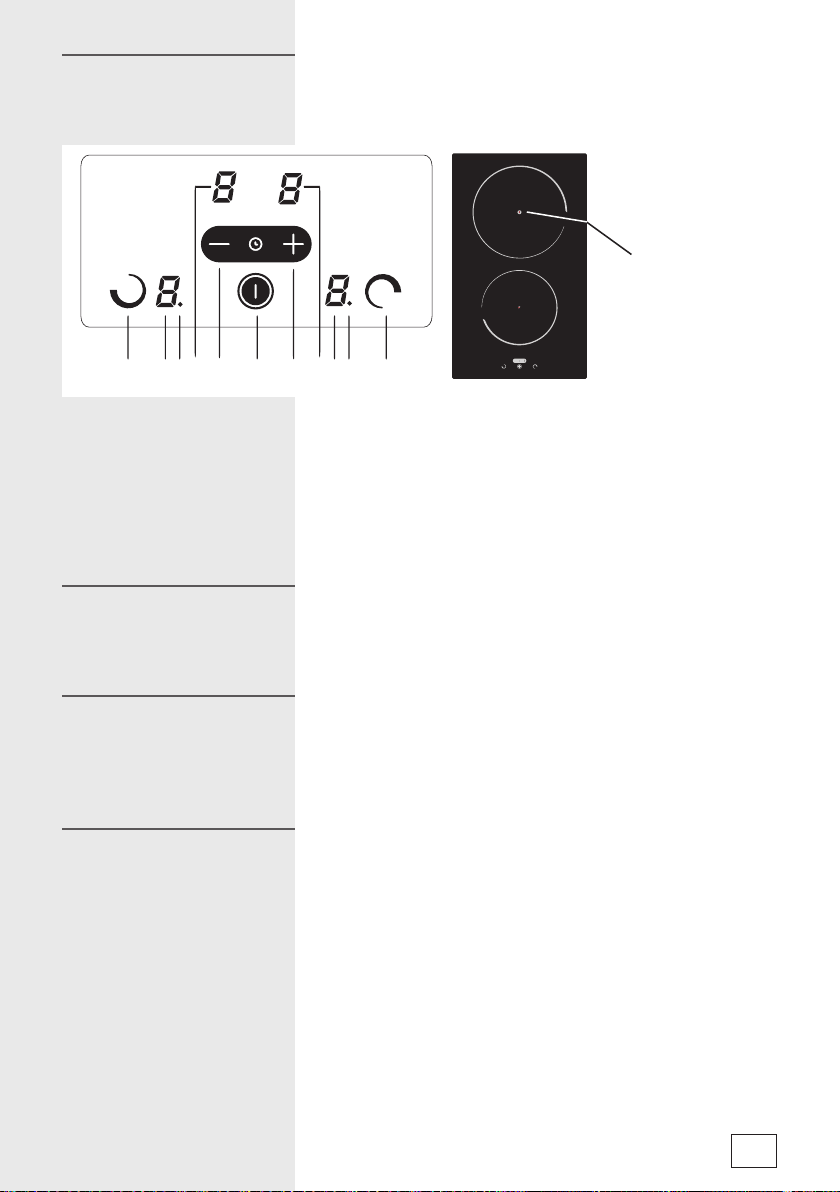

1. Přední varná zóna
2. Zadní varná zóna
3. Ovládací panel – DOTEKOVÉ
OVLÁDÁNÍ (TOUCH CONTROL)
Princip indukce
682227
6
Systém indukčního ohřevu je založen na fyzikálním jevu
magnetické indukce. Základní vlastností tohoto sytému je přímý
přenos energie z generátoru přímo do dna varné nádoby.
Page 7
Výhody indukčního
ohřevu
• Je bezpečnější – nízká teplota na povrchu skla
• Je rychlejší – krátká doba nahřívání
• Je přesnější – reaguje okamžitě na změnu nastavení stupně
ohřevu
• Je účinnější – 90% absorbované energie se mění v teplo
Nádoby na vaření pro
indukční varné zóny
Nadobí s feromagnetickým
dnem
Vaření indukcí využívá magnetizmus ke generování tepla.
Nádoby proto musí obsahovat železo. Zkontrolujte si pomocí
magnetu, zda je nádoba magnetická. Dno nádoby použité pro
indukční varné zóny může mít průměr menší nebo stejný jako je
průměr vyznačené varné zóny, a to v rozsahu:
Ø 200 – 150 mm - pro zónu 2
Ø 160 – 110 mm - pro zónu 1
Ostatní požadavky pro nádoby - viz „Zásady pouižívání
sklokeramické desky.
Sklokeramická deska
Generátor
682227
7
Page 8
Obsluha spotřebiče
Upozornění
Ovládací panel
• Spotřebič mohou obsluhovat podle návodu k obsluze pouze
dospělé osoby.
• Není přípustné ponechat děti bez dozoru u spotřebiče, který je
v provozu.
• Elektrická varná deska je spotřebič, jehož provoz vyžaduje
dozor.
• Osoby se srdečním stimulátorem nebo inzulínovou pumpou
mohou obsluhovat spotřebič s indukčními varnými zónami
pouze za předpokladu, že jejich implantáty odpovídají předpisu
89/336/CEE.
CC
F
M
L
N
B - senzor síťového spínače
C - senzor mínus (-)
D - senzor plus (+)
L - symbol varné zóny
M - ukazatel příkonového stupně
N – symbol aktivace varné zóny
O - displej časovače (timeru)
B
F L
D
M
N
682227
Pozor
8
• Senzorové ovládání je aktivováno přiložením prstu na
příslušný symbol na sklokeramické desce. Ovládací panel
udržujte proto v čistotě a suchu.
• Nepokládejte nic na ovládací panel varné desky.
• Zabraňte tomu, aby varný povrch desky používaly nebo čistily
děti.
• POZOR na nežádoucí zapnutí spotřebiče, např. domácími
zvířaty!
• Při odpojení varné desky od elektrické sítě dojde k vynulování
nastavených parametrů.
• Na indukční varné zóny nikdy nepokládejte potraviny zabalené
do hliníkových fólií, příbory, pokličky hrnců a jiné kovové
Page 9
předměty. Při nechtěném nebo náhodném zapnutí spotřebiče,
by se tyto předměty mohly rychle zahřát a způsobit popálení a
poškození.
• Při odstranění hrnce z indukční zóny dojde do 10 minut k
vypnutí varné desky.
• Po použití vypněte indukční zóny ovladačem a nespoléhejte
automatické vypnutí (rozpoznání hrnce).
Příkony varných zón jsou regulovány v rozsahu 9 stupňů
volitelných dotykovými symboly s příslušnými ukazateli
na senzorovém ovladači. Varné zóny se spínají v různých
časových intervalech dle nastaveného regulačního stupně.
Při každém označení (stisku nebo dotyku) symbolu dojde k
akustické odezvě.
Reakce tlačítek (symbolů) je 1 sec, po tuto dobu je nutné mít
prst v blízkosti příslušného symbolu.
Zapnutí varné desky
Zapnutí varné zóny
Rozpoznání hrnce u
indukční varné zóny
Indikace zbytkového
tepla
Stiskneme pouze senzor „B“ (síťový spínač). Na obou displejích
se objeví symbol „O“ nebo „H“. Neprovedeme-li další volbu do 10
sec, dojde k automatickému vypnutí varné desky.
Stiskem senzoru „L“ vybereme příslušnou varnou zónu.
Do 10 sec po zapnutí varné desky provedeme pomocí senzorů
„+“ a „-“ nastavení požadovaného stupně výkonu (1 – 9).
• Pokud je varná zóna zapnutá, a není na ní postaven žádný
hrnec nebo je na ní postaven příliš malý hrnec, neprobíhá
žádný přenos energie. Upozorňuje na to blikající symbol „U“.
• Pokud se na varnou zónu postaví vhodný hrnec, zapne
se nastavený stupeň výkonu a číslice s jeho hodnotou na
ukazateli svítí. Přívod energie se přeruší, jestliže se hrnec
odstaví. Na ukazateli stupně výkonu se opět objeví blikající
symbol „U“.
• Jestliže na varnou zónu postavíme menší varnou nádobu, jejíž
rozměr však není menší než minimální průměr, potřebný k
uvedení varné zóny do provozu, bude dodáván pouze takový
výkon, který odpovídá rozměru varné nádoby.
• Po vypnutí varné zóny, má-li tato zóna teplotu vyšší než 60°
C, se na displeji objeví světelný symbol „H“, který signalizuje
zvýšenou teplotu povrchu varné zóny.
• Tato signalizace omezuje možnost popálení u vypnuté zóny.
Horké varné místo může být energeticky využito.
Dětská pojistka:
• Dětská pojistka slouží k znemožnění použití spotřebiče
• Dětskou pojistku je možné aktivovat, jen když není nastaven
výkonový stupeň varných zón.
682227
9
Page 10
Postup:
• Zapněte varnou desku stiskem senzoru „B“
• Na displejích se zobrazí blikající desetinné tečky.
• Stiskněte současně senzor výběru zadní zóny („L“ pravý) a
senzor „-“ a následně opět senzor výběru zadní zóny.
• Písmeno „L“ se zobrazí na displejích.
• Aktivace dětské pojistky musí být provedena do 10 vteřin a
nesmí být stisknut jiný senzor.
Dočasná deaktivace pro
vaření:
Permanentní deaktivace:
Vypnutí varné desky
Funkce zvýšeného
výkonu „Booster -
sprint“
Poznámka
• Stiskněte současně senzor výběru zadní zóny („L“ pravý) a senzor
„-“
• Místo písmena “L“ se na displejích zobrazí znak „0“.
• Po vypnutí varné desky bude dětská pojistka znovu aktivována.
Stiskněte současně senzor výběru zadní zóny („L“ pravý) a senzor
„-“ a následně opět senzor „-“.
• Deaktivace dětské pojistky musí být provedena do 10 vteřin.
• Funkce celkového vypnutí může být provedena bez ohledu na
pracovní režim varné desky stiskem ovladače „ZAPNUTO /
VYPNUTO“(B).
• Když je varná deska vypnuta, ozve se zvukový signál (pípnutí)
a zhasnou všechny symboly (pokud není na některém displeji
zobrazena signalizace zbytkové teplo nebo alarmu).
• Funkce „BOOSTER - SPRINT“ slouží k rychlému dodání
maximálního výkonu příslušné varné zóně
• Délka provozu varné zóny v tomto režimu je max 5 minut. Po
uplynutí této doby dojde automaticky ke snížení výkonu na stupeň
9.
• Pokud je při použití funkce „BOOSTER“ zapnuta i druhá indukční
zóna na stupeň „8“ a vyšší, potom se automaticky snižuje výkon
této varné zóny na stupeň „7“.
Funkcí „BOOSTER - SPRINT“ je vybavena pouze zadní varná
zóna.
Postup
682227
• Nastavte zadní varnou zónu na stupeň výkonu 9.
• Opětovným stiskem senzoru „+“ dojde k aktivaci funkce
„BOOSTER - SPRINT“.
• Na displeji se po dobu aktivace této funkce zobrazí písmeno „P“.
10
Page 11
funkce „booster -
sprint“
Stiskem senzoru „-„ a následně aktivací příslušné varné zóny.Deaktivace – zrušení
BOOSTER - SPRINT
M
L
N
Časovač (timer)
Minutka
Postup:
CC
F
B
F L
N
M
D
B - senzor síťového spínače
C - senzor mínus (-)
D - senzor plus (+)
L - symbol varné zóny
M - ukazatel příkonového stupně
N – symbol aktivace varné zóny
O - displej časovače (timeru)
Varná deska je vybavena časovým spínačem, který může
pracovat ve dvou režimech:
a) minutka
b) časování varné zóny (nastavení délky provozu varné zóny)
Časový spínač - režim minutka.
Slouží pouze k nastavení času. Po ukončení nastaveného času
zazní zvukový signál.
Funkci minutky lze aktivovat pouze v zapnutém stavu vestavné
desky. Výkonový stupeň nastaven na 0.
• Zapněte vestavnou desku senzorem „B“.
• Současně stiskněte senzory „+“ a „–“.
• Rozsvítí se displej časovače „O“.
• Do 10 sec. nastavte požadovanou dobu pomocí senzorů „+“ a
„–“.
• Po uplynutí nastavené doby zazní zvukový signál, který lze
stiskem jakéhokoliv senzoru zrušit.
• Pro změnu nastavení stiskněte současně senzory „+“ a
„–“, displej časovače se rozsvítí. V tom okamžiku proveďte
požadovanou změnu pomocí senzorů „+“ a „–“.
11
682227
Page 12
Časování varné zony
Režim časování varné zóny slouží k ukončení provozu varné
zóny po uplynutí nastavené doby. Po ukončení provozu zazní
zvukový signál.
Funkci časování varné zóny lze aktivovat pouze v zapnutém
stavu vestavné desky a aktivované varné zóně (výkonový stupeň
1 – 9).
Postup
Poznámka
• Zapněte vetavnou desku senzorem „B“.
• Stiskem senzoru „L“ vybereme příslušnou varnou zónu.
• Stiskem senzoru „+“ a „–“ nastavte požadovaný výkon.
• Současně stiskněte senzory „+“ a „–“
• Rozsvítí se displej časovače „O“.
• Do 10 sec. nastavte pomocí senzorů „+“ a „–“ požadovanou
dobu varné zóny.
• Po uplynutí nastavené doby zazní zvukový signál a varná
zóna se vypne.
• Funkci časování varné zóny lze současně použit u všech
varných zón.
• Opětovným současným stiskem senzorů „+“ a „–“ můžeme
průběžně sledovat (kontrolovat) nastavenou dobu provozu
příslušných varných zón. Blikající desetinná tečka na displejích
„M“ indikuje nastavení zobrazení časovače aktuální varné
zóny.
• Pro změnu nastavené doby provozu stiskněte současně
senzory „+“ a „–“ a nastavte pomocí senzorů „+“ a „–“
požadovanou změnu.
• Při vypnutí varné desky senzorem „B“ dojde k vypnutí funkce
časování varných zón.
682227
12
Page 13
Příklady činností při nastavení příkonových stupňů
Stupeň 0
• Vypnuto
Stupeň 1 - 3
• pro udržování kapalin v mírném varu,
• k mírnému a pomalému ohřevu bez nebezpečí připálení,
• k rozpuštění másla, čokolády,
• rozmrazování,
• k vaření malého množství kapaliny.
Stupeň 4 - 6
• intenzivnímu vaření,
• udržování varu většího množství kapaliny,
• k dušení.
Stupeň 7 - 9
• k přípravě pokrmů, vyžadující rychlý ohřev a vysokou teplotu
(bifteky, řízky, smažení brambůrků apod.),
• k rozehřátí pokrmů před přepnutím na nižší stupeň.
Omezení provozní doby
varné zóny
Varné zóny maji automatické omezení provozní doby. Nepřetržitá
doba používání každé varné zóny je závislá na zvoleném stupni
ohřevu (viz tabulka).
Předpokladem je, že se v průběhu doby používání neprovádí
žádná změna nastavení varné zóny.
Když se aktivuje omezení provozní doby, varná zóna se vypne,
zazní krátký zvukový signál a na displeji se zobrazí „H“.
Vypínací automatika má proti omezení provozní doby přednost, to
znamená, že varná zóna se vypne teprve tehdy, když uplyne čas
automatiky (např. je možná vypínací automatika s 99 minutami a
stupněm ohřevu 9).
Stupeň výkonu Maximální čas (minut)
1 480
2 360
3 300
4 300
5 240
690
790
890
990
P5
P- funkce zvýšeného výkonu BOOSTER - SPRINT
13
682227
Page 14
Chybové hlášení
(bliká E a číslo poruchy)
E2 - přehřátí varné zóny
E3 - nevhodná nádoba
E4 - chyba konfi gurace
varné zóny
K přehřátí varné zóny může dojít např. při ponechání prázdné
nádoby na zapnuté varné zóně, při vyvaření a podobně).
V tomto případě nechejte spotřebič vychladnout.
Ztráta magnetických vlastností po přehřátí dna nádoby.
Obraťte se na autorizovaný servis.
V případě zobrazení jiného kódu poruchy se obraťte na
autorizovaný servis.
Zasady používaní sklokeramické desky
• Sklokeramická deska splňuje při přiměřeném zacházení podle
návodu všechny požadavky na tato zařízení v domácnosti.
• Před prvním použitím spotřebiče je nutné vypnout hlavní
vypínač nebo vysunout vidlici ze zásuvky a spotřebič řádně
očistit (čisticí prostředky viz kapitola “Čištění a údržba”).
• Spotřebič mohou obsluhovat podle návodu k obsluze pouze
dospělé osoby.
• Není přípustné ponechat děti bez dozoru u spotřebiče, který je
v provozu.
• Elektrická varná deska je spotřebič, jehož provoz vyžaduje
dozor.
• Vyhněte se ohřevu prázdných smaltovaných nádob, jejichž
dna se tím mohou poškodit a při přesunu nádoby poškrábat
povrch varné desky.
• Nejsou vhodné nádoby s rýhováním resp. ostřinami na dně.
• K dosažení nejlepších výsledků (při vaření na indukční varné
zóně) by mělo být dno kovových nádob 2 - 3 mm silné, u
nerezových nádob s proloženým (sendvičovým) dnem 4 až 6
mm.
• Při pokojové teplotě by mělo být dno mírně vyhloubené, neboť
žárem se roztahuje a bude ležet potom na povrchu varné zóny
rovně. Tím je zajištěna minimální tepelná ztráta při doteku
ploch.
• Vždy se snažte, aby dno použité nádoby odpovídalo svou
velikostí průměru zvolené varné zóny.
• Teplo vytvořené na dnu hrnce závisí na průměru hrnce. Čím
je hrnec menší, tím menší je výkon. Nedochází k plýtvání
682227
energií, pokud není varná zóna zcela zakrytá hrncem. Stavte
však vždy hrnce do středu varné zóny.
14
Page 15
• Pro uvedení pokrmů do bodu varu používejte vyšší stupeň
příkonu. Po uvedení pokrmu do varu přepněte na nižší příkon
varné zóny.
• Na horké varné zóny nepokládejte předměty z umělé hmoty
(lžíce, misky, cedníky apod.), tyto materiály se taví a připalují.
• Přehřáté tuky a oleje se mohou vznítit, proto dávejte pozor při
úpravě pokrmů s tuky a oleji (fritování apod.).
Používání varné desky
• Nezapínejte varnou zónu, dokud na ni nepoložíte nádobu, a
nikdy nepoužívejte varnou desku pro vytápění místnosti.
• Jakýkoli tuk nebo olej na topných zónách může vzplanout.
Proto buďte opatrní při používání těchto surovin při přípravě
jídla (např. hranolky) a vždy dohlížejte na celý proces vaření.

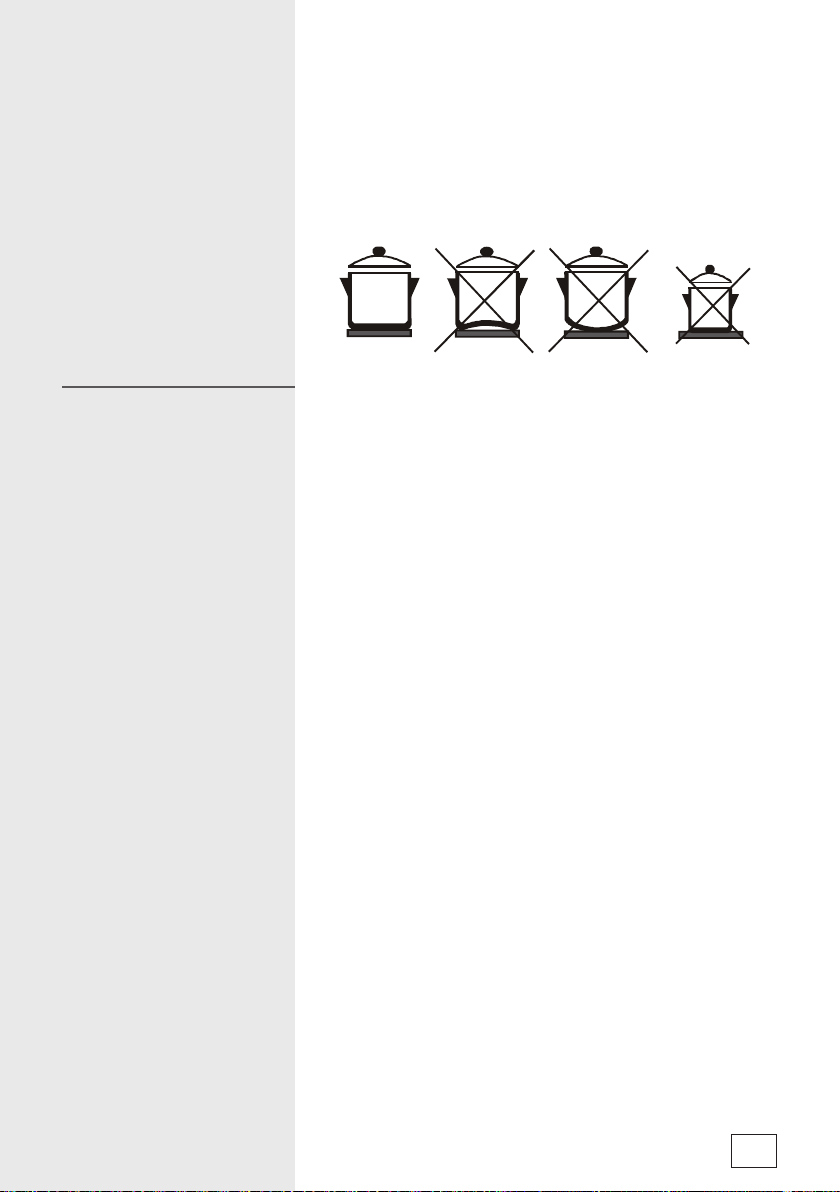

• Používejte nádoby s rovným dnem, do jejichž povrchu nejsou
vtlačeny nečistoty, které by mohly způsobit škrábance.
• Zrnka písku mohou způsobit škrábance, které nebudete moci
odstranit. Na varnou plochu dávejte pouze nádoby s čistým
dnem. Nádoby vždy zvedněte, když je budete chtít přesunout.
• Nepoužívejte hliněné nádoby, můžou povrch varné desky
poškrábat.
• Nepoužívejte sklokeramickou desku jako odkládací plochu.
Hrozí vznik škrábanců, případně jiného poškození. Neohřívejte
jídlo v alobalových fóliích, plastových a podobných nádobách.
Nebezpečí roztavení, požáru, případně poškození varné
desky.
• Nenechávejte nádoby vyvařit. Varná deska je chráněna proti
přehřátí, ale nádoba s vyvařeným obsahem se může ohřát
tak, že dojde k poškození desky. Na takové poškození se
nevztahuje záruka.
• Nikdy nepoužívejte nádoby s deformovaným dnem. Dutina
nebo kulaté dno může zasahovat do činnosti ochrany proti
přehřívání a spotřebič se velmi ohřeje. To může vést k
prasknutí sklokeramické desky a poškození dna.
• Sklokeramická deska je velmi pevná, avšak není nerozbitná.
Pokud na desku dopadne předmět hranou, může deska
prasknout. Poškození se projeví ihned nebo po krátké chvíli.
Poškozenou varnou desku ihned odpojte od elektrické sítě a
nepoužívejte ji.
• Nikdy nepokládejte na varné zóny nádoby s vlhkým dnem
nebo poklice se zkondenzovanou parou. Může dojít k
poškození varných zón.
682227
15
Page 16
• Nikdy nenechávejte na varné zóně nádoby vystydnout. Pod
nádobou se může tvořit vlhkost, která může způsobit její
korozi.
• Při čištění nejdříve odstraňte zbytky jídla z varné plochy
a to ihned v průběhu vaření, a konečné čištění proveďte
po skončení vaření. Zvláštní pozornost věnujte odstranění
cukerných připečenin, mohou při dlouhodobém působení
narušit strukturu sklokeramické desky.
• Ujistěte se, že všechny zbytky čisticích prostředků jsou po
použití zcela odstraněny, protože by mohlo dojít k poškození
sklokeramické desky při zahřátí varných zón.
• Kovově se lesknoucí skvrny vznikají používáním hliníkového
nádobí nebo použitím nevhodného čisticího prostředku, skvrny
lze odstraňovat několikanásobným čištěním.
• Poškrábání sklokeramické desky mohou způsobit např.
písková zrna uchycená na zelenině, zbytky nevhodného
čistícího prášku nebo prostředku, který obsahuje abrazivní
částice.
• Desku znečištěnou hlínou, pískem, nebo podobnými
abrazivními prostředky jemně setřete měkkým vlhkým
hadříkem dočista a vyčistěte tekutým čisticím prostředkem,
určeným pro sklokeramické povrchy.
• Nepoužívejte drátěnky, mycí houby nebo jakékoliv prostředky
s drsným povrchem. Rovněž nedoporučujeme používání
korozivních a agresivních přípravků, jako jsou např. spreje na
pečící trouby a na odstraňování skvrn.
• Při vaření se nesmí okraje nádob dotýkat rámu sklokeramické
desky, nebo být na něj položeny.
682227
Výrobce neodpovídá za defekty sklokeramické desky vzniklé
nevhodným typem použitého nádobí nebo za defekty vzniklé
nevhodnou nebo nepatřičnou manipulací.
Jakákoliv změna vzhledu sklokeramického povrchu neovlivní
správnou funkčnost nebo odolnost varné desky. Změny
barvy jsou výsledkem působení připálených zbytků jídla nebo
použitím nádobí z hliníku či mědi. Tyto šmouhy se velmi obtížně
odstraňují.
16
Page 17
Čištění a údržba
Vaše sklokeramická deska je hezká na pohled a nenáročná
na používání. Následující rady a doporučení Vám pomohou
udržovat ji v takovém stavu, aby vám vydržela opravdu dlouho.
Doporučení

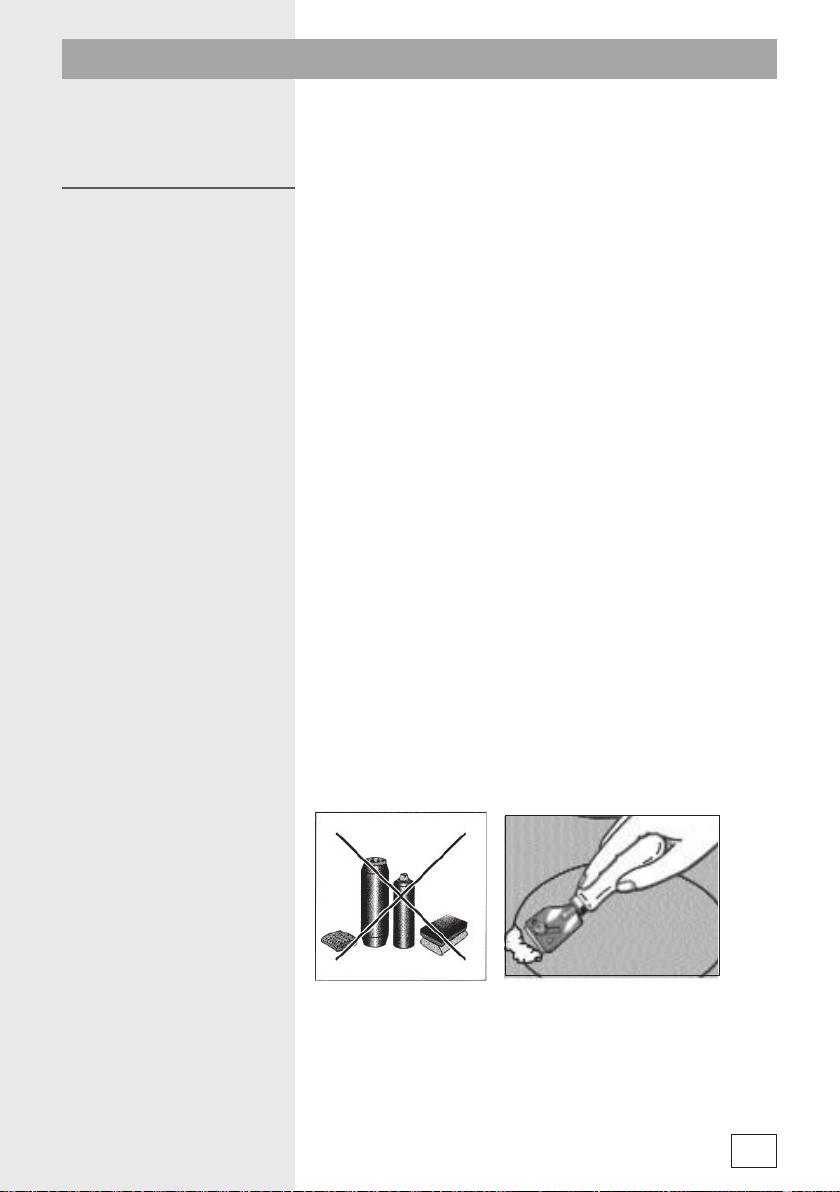

• K čištění spotřebiče nepoužívejte parní čistič!
• Vaši sklokeramickou desku čistěte pravidelně, nejlépe po
každém použití.
• Nejprve odstraňte ze sklokeramické desky všechny zaschlé
zbytky jídla a tekutin pomocí čistící škrabky (v příslušenství
spotřebiče).
• Jakmile je deska chladná, naneste na ni několik kapek
vhodného čisticího prostředku a vyčistěte její povrch
papírovým ručníkem nebo čistou, jemnou utěrkou.
• Plochu důkladně omyjte a vysušte dalším papírovým ručníkem
nebo měkkou látkou.
• Nepoužívejte drátěnky, mycí houby nebo jakékoliv jiné čisticí
prostředky s drsným povrchem.
• Rovněž nedoporučujeme používat přípravky podporující
korozi, jako jsou například spreje na pečící trouby a na
odstraňování skvrn.
• Pokud se Vám na rozžhaveném povrchu Vaší sklokeramické
desky nedopatřením roztaví jakýkoli předmět z plastu,
kuchyňské fólie, cukr nebo potraviny obsahující cukr, odstraňte
je okamžitě pomocí čisticí škrabky, dokud je plotna horká, a
to nejen z varné desky, ale v případě znečistění i z povrchu
nádoby. Tím zabráníte poškození povrchu varné desky.
• Před přípravou jídla, která obsahuje větší množství
cukru (např. džem), potřete desku vhodným ochranným
prostředkem, abyste chránili její povrch proti poškození
cukrem v případě překypění pokrmu nebo při jeho rozlití na
povrch desky.
Kovově lesknoucí skvrny vznikají odřením dna hliníkového
hrnce nebo použitím nevhodného čisticího prostředku. Tyto
skvrny se pracně odstraňují několikanásobným čištěním.
682227
17
Page 18
Barevné změny na varné desce jsou způsobeny vesměs
neodstranitelnými připálenými zbytky. Nemají vliv na funkci
sklokeramiky, nejedná se o změnu v materiálu.
Obroušení dekoru můžeme způsobit abrazivními čisticími
prostředky, nebo dřením dna hrnce po povrchu varné desky po
delší dobu. Na varné desce vzniká tmavá skvrna.
Reklamace
Vyskytne-li se v záruční době na spotřebiči závada, neopravujte
ji sami. Reklamaci uplatňujte v prodejně, ve které jste spotřebič
zakoupili, u značkového servisu nebo u servisních gescí,
uvedených v Záručních podmínkách. Při podávání reklamace
se řiďte textem Záručního listu a Záručních podmínek. Bez
předložení řádně vyplněného Záručního listu je reklamace
neplatná.
Způsoby využití a likvidace obalů
MORA MORAVIA, s.r.o. se zapojila do integrovaného
systému sběru komunálního odpadu ve spolupráci
s fi rmou EKO-KOM, a. s. Sběr obalů uložených na
sběrných místech ve Vaší obci zaručuje jejich recyklaci.
Likvidace spotřebiče po ukončení životnosti
Tento spotřebič je označen v souladu s evropskou
směrnicí 2012/19/EU o nakládání s použitými
elektrickými a elektronickými zařízeními (waste
electrical and electronic equipment - WEEE). Tato
směrnice stanoví jednotný evropský (EU) rámec pro zpětný
odběr a recyklování použitých zařízení.
Spotřebič obsahuje hodnotné materiály, které by měly být
opětovně využity. Spotřebič odevzdejte do sběrných surovin
nebo na místo určené obcí k ukládání odpadu.
682227
18
Page 19
Předpis pro instalaci
Tento předpis je určen především pracovníkům oprávněných
instalačních a opravárenských organizací. Doporučujeme Vám
však, abyste si ve vlastním zájmu tento předpis prostudovali.
Instalaci je nutno provést v souladu s platnými národními
normami a předpisy.
Při instalaci spotřebiče je nutné z hlediska funkce
spotřebiče, provést především tyto úkony:
• kontrolu správnosti připojení k elektrickému přívodu,
• kontrolu funkce varných těles, ovládacích a regulačních prvků,
• předvedení zákazníkovi všech funkcí spotřebiče a seznámení
s jeho obsluhou a údržbou.
Důležité upozornění!
Při jakékoliv manipulaci se spotřebičem mimo běžné používání je
nutno zajistit jeho odpojení od elektrické rozvodné sítě vysunutím
vidlice ze zásuvky nebo vypnutím hlavního vypínače před
spotřebičem.
19
682227
Page 20

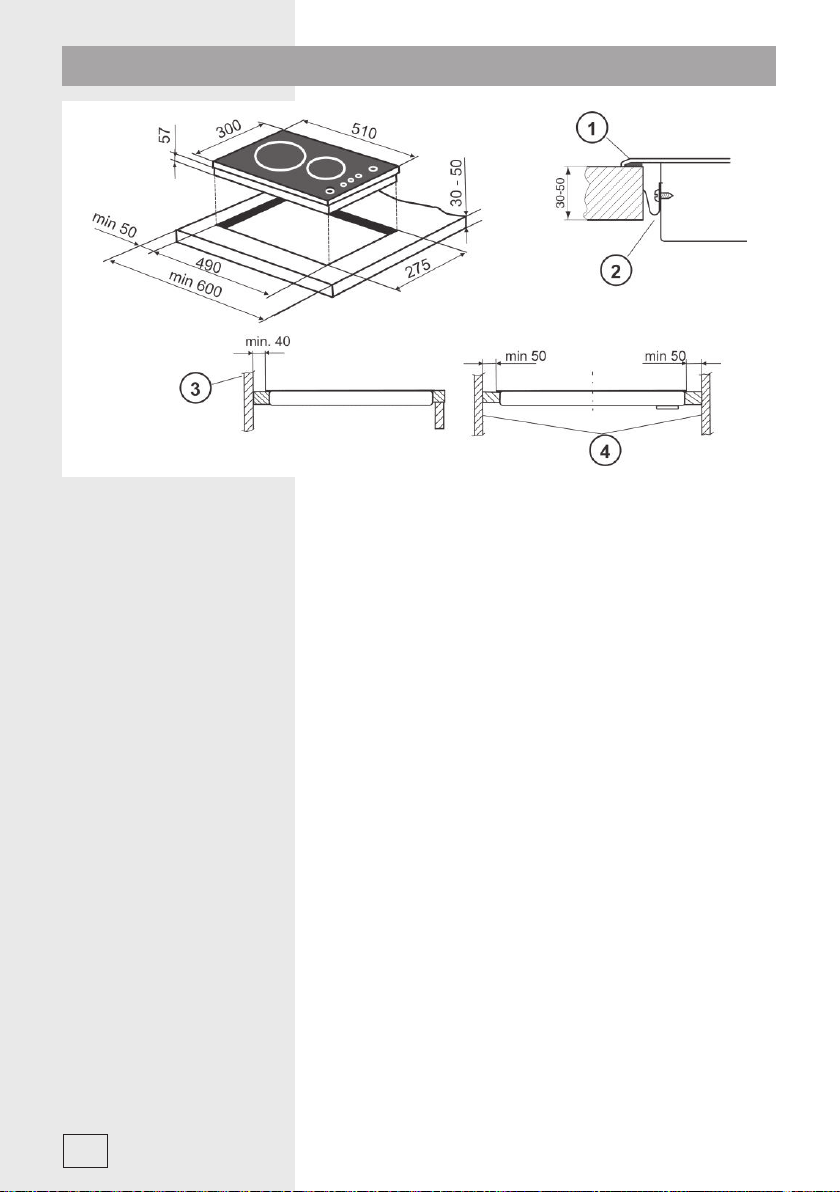

Umístění Varné desky
682227
1. Těsnění
2. Upínka
3. Zadní stěna
4. Boční stěny
Instalaci může provádět pouze fi rma k tomu odborně
oprávněná a musí být provedena v souladu s národními
normami a předpisy.
• Elektrická varná deska je určena z hlediska působení vnějších
vlivů dle ČSN 33 2000-3 pro normální prostředí.
• Pro bezpečné vzdálenosti stěn a nábytku od varné desky platí
ČSN 061008.
• Varná deska předpokládá zabudování do výřezu v pracovní
desce min. tloušťky 30 mm, povrchově kryté tepelně odolným
materiálem.
• Pracovní deska musí být instalována ve vodorovné poloze a musí
být na straně ke zdi utěsněna proti zatékání kapalin.
• Rozměry výřezu pro varnou desku a jeho poloha jsou uvedeny na
obrázku pro instalaci
• Bezpečné vzdálenosti stěn a nábytku od varné desky, které je
nutno dodržet, jsou na obrázku.
• Plochy vzniklé po výřezu otvoru doporučujeme krýt vhodným
lakem (např. silikonovým) resp. Al fólií, které sníží pronikání
vlhkosti do desky.
• Pod varné desky nelze instalovat bez zvláštního opatření pečící
trouby, u kterých mohou spaliny z pečící trouby proudit směrem
nahoru pod varnou desku.
• Zadní stěna kuchyňské linky za varnou deskou musí být rovněž z
20
Page 21
Větrání
tepelně odolného materiálu (120° C). Nejmenší vzdálenost zadní
hrany varné desky od zadní stěny je 40mm.
• Varná deska nesmí být instalována v těsné blízkosti kuchyňské
skříňky z hořlavého materiálu, přesahující nad povrch pracovní
desky.
• Nad varnou deskou se doporučuje instalovat pouze odsavač par
(digestoř), nad kterým může být umístěna kuchyňská skříňka.
Samostatnou skříňku bez odsavače par k instalaci nad varnou
desku nedoporučujeme. Minimální vzdálenost mezi varnou
deskou a odsavačem je 650 mm, dále dle doporučení výrobce
odsavačů.
• Před instalací spotřebiče do výřezu v pracovní desce nalepte po
obvodě spodní části rámu těsnění proti zatékání kapalin, které je
přiloženo v příslušenství.
Důležité!
Dbejte následujících pokynů pro instalaci spotřebiče:

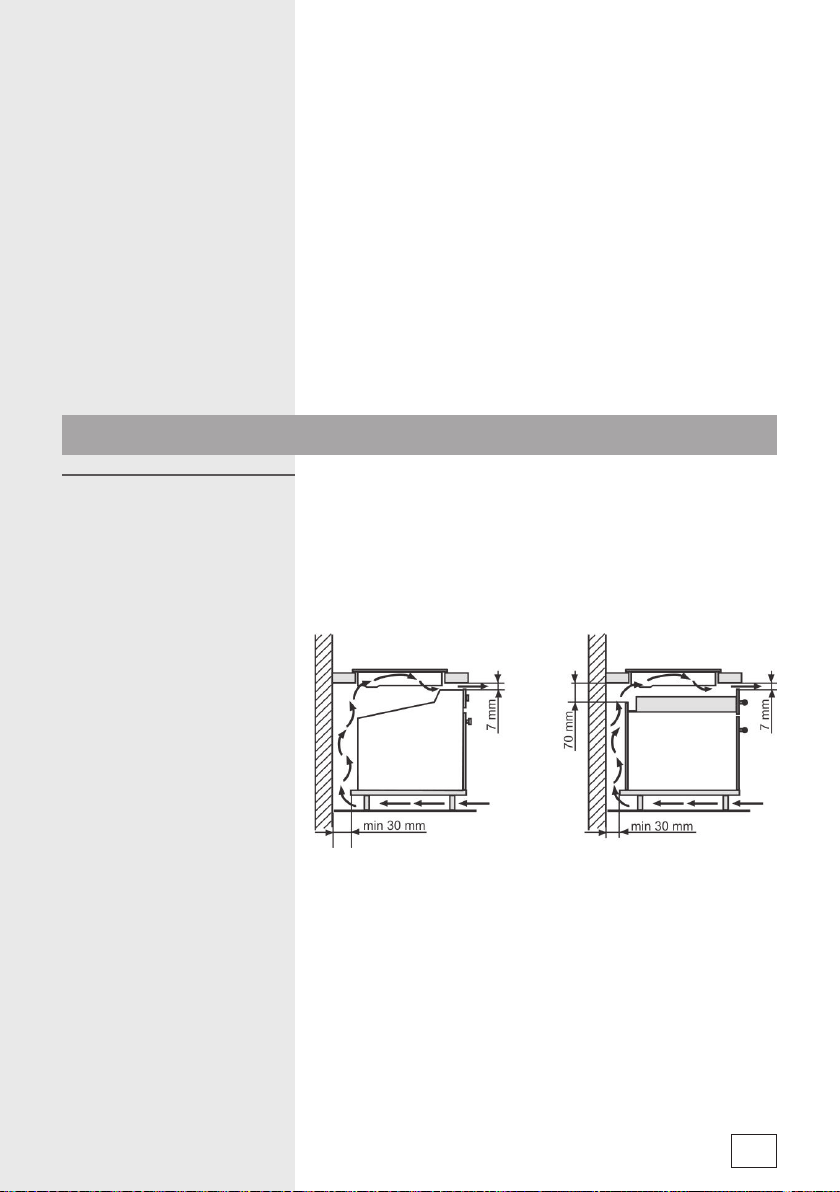

• Nedostatečný přístup chladícího vzduchu může vést k
omezení funkce spotřebiče, případně k jeho poškození.
• V případě umístění indukční desky nad zásuvkou, nesmí v ní
být umístěny drobné předměty a papíry, které by mohly ucpat
sací otvory ventilátorů a omezit chlazení indukční desky.
• Zadní stěna spodní skříňky musí být v oblasti výřezu pracovní
desky otevřena, aby byla zabezpečena výměna vzduchu.
• Je třeba odstranit přední výztuhu nábytku, aby vznikl otvor pro
průchod vzduchu alespoň 7mm pod pracovní deskou po celé
šířce spotřebiče.
• Případné výztuhy pod pracovní deskou musí být odstraněny
alespoň v oblasti pod spotřebičem.
• Vzdálenost mezi indukční varnou deskou a kuchyňským
nábytkem, případně dalšími vestavnými spotřebiči musí
být zvolena tak, aby bylo zajištěno dostatečné chlazení a
odvětrání indukčních varných zón. Je nutno dodržet minimální
vzdálenost obsahu kuchyňské linky (obsahu zásuvky) od krytu
desky 30 mm.
21
682227
Page 22
Spojovací lišta
• Je třeba zabránit nadměrnému oteplení ze spodní strany,
např. od vestavné pečicí trouby bez chladicího ventilátoru
dodatečným odvětráním - viz obrázek.
• Pokud u vestavné pečicí trouby umístěné pod vestavnou
varnou deskou probíhá proces pyrolýzy (vysokoteplotní
čištění), nesmí se indukční varná deska používat.
Pokud je pracovní deska silnější jak 30 mm, je nutné upravit
její tvar v místě výstupu chladícího vzduchu ze spotřebiče (viz
obrázek).
682227
22
Page 23
Připojení spotřebiče k elektrické síti
Připojení spotřebiče k elektrické síti smí provádět jen odborně
oprávněná fi rma Do rozvodu před spotřebičem musí být
zabudován spínač pro odpojení spotřebiče od elektrické sítě, u
něhož je vzdálenost rozpojených kontaktů všech pólů min. 3 mm.
Tato povinnost odpadá, pokud je připojovací šňůra opatřena
vidlicí a tuto vidlici lze snadno a bez překážek vysunout ze
zásuvky
• K připojení varné desky použjte 3 žílový kabel o průřezu
1,5mm, např. typu H05VV-F3G1,5, jehož konce upravte podle
obrázku.
• Konce vodičů je nutno zpevnit proti roztřepení nalisovanými
koncovkami.
• Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici
založte kabel do svorkovnice a zajistěte proti vytržení sponou.
• Nakonec zavřete víko svorkovnice.
• Po připojení spotřebič otočte do pracovní polohy, vložte do
výřezu a zkontrolujte polohu přívodního kabelu.

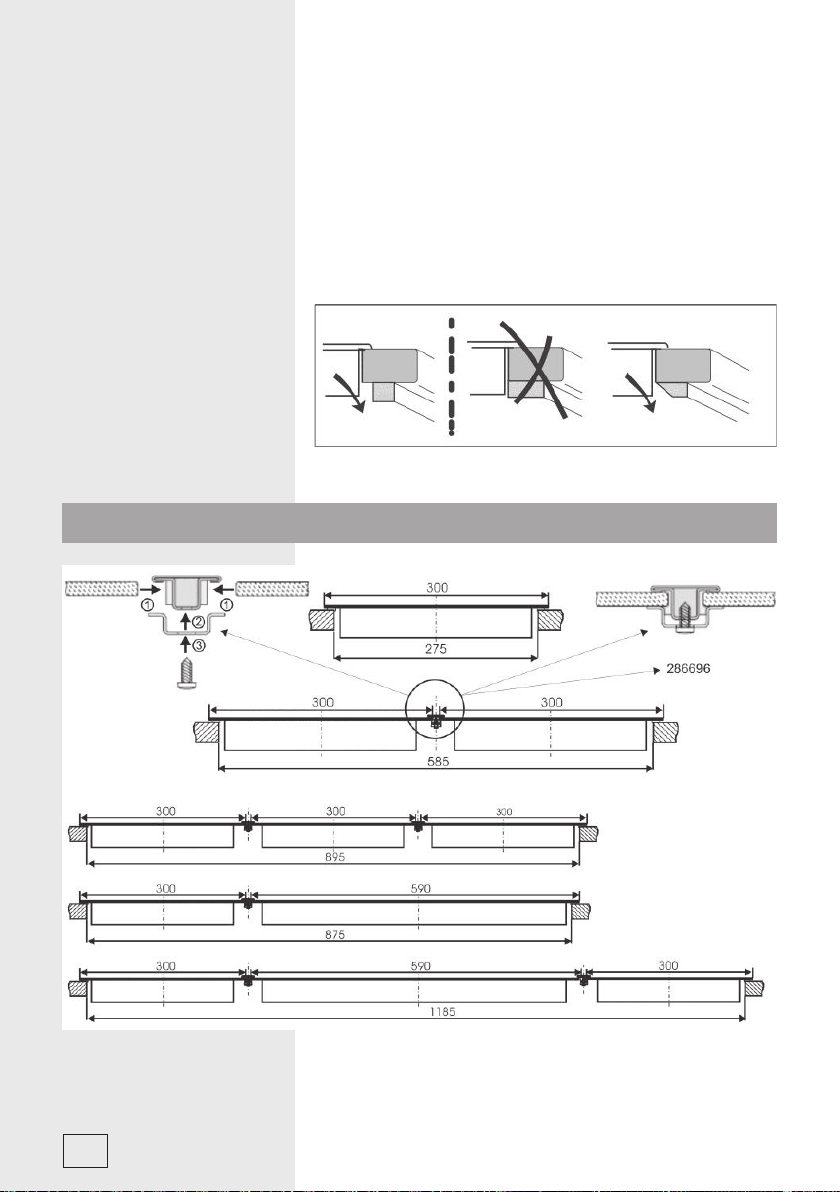

• Varnou desku zajistěte upínkami (viz obrázek) a to přiměřenou
silou tak, aby nedošlo k poškození spořebiče.

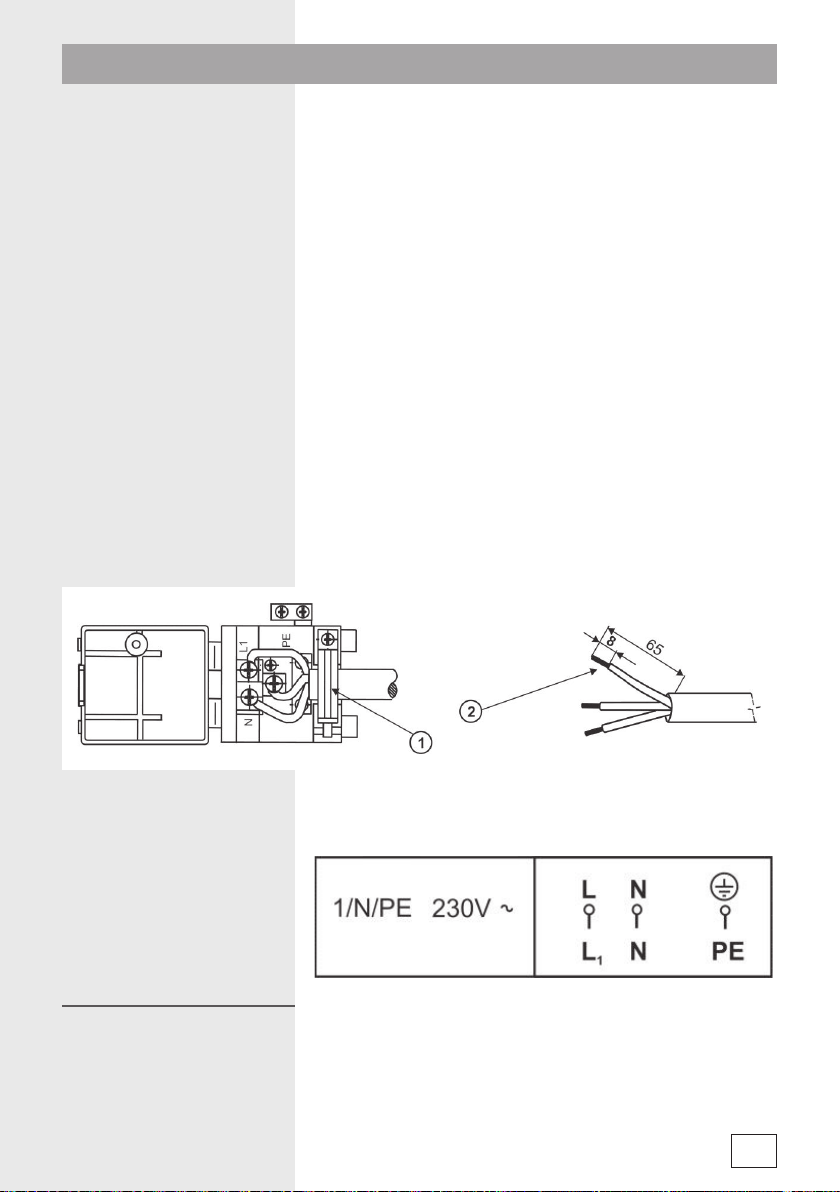

Jednofázové připojení
Upozornění:
1. Spona proti vytržení šňůry
2. Konce vodičů zpevněné nalisovanou koncovkou
Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících
z inovačních nebo technologických změn výrobku, které nemají
vliv na funkci výrobku.
682227
23
Page 24
Technické údaje
Elektrická indukční vestavná varná
deska
MORA 4522
VDI 300 FF
Rozměry
Celkové rozměry - Š x Hl. x V
(V = zabudovaná hloubka)
Rozměry výřezu v pracovní desce
Š x Hl x Tl. pracovní desky
300 / 510 / 50 mm
270 x 490 x (30 - 50) mm
Varné zóny
Přední Ø 160 mm 1,40 kW
Zadní Ø 200 mm 2,30 kW
Elektrické napětí 230 V ~
Celkový el. příkon 3,65 kW
Příslušenství MORA 4522
VDI 300 FF
Těsnící hmota 1 ks.
Čistící škrabka 1 ks
Upínka 4 ks
Šroub 4 ks
Příslušenství na objednávku MORA 4522
VDI 300 FF
Spojovací lišta (objednací číslo
286696)
1 ks
INFORMACE O VÝROBKU DLE NAŘÍZENÍ (EU) Č. 66/2014
Značka Jednotka Hodnota
Název nebo ochranná
známka dodavatele
MORA
Identifi kace modelu VDI 300 FF
Typ varné desky
Počet varných zón a/
nebo ploch
Technologie ohřevu EE
Průměry varných zón a/
nebo ploch
Spotřeba energie na
varnou zónu a/nebo
plochu
Spotřeba energie varné
desky
682227
24
electric burner
Øcm
EC
EE
electric cooking
electric hob
Wh/kg
Wh/kg 180,3
2
Indukce
20,0
16,0
185,1
175,5
Page 25
25
682227
Page 26
682227
26
Page 27
Page 28
cs (07-17)
Loading...
