Vážený zákazníku,
zakoupil jste si výrobek z naší nové řady ostrůvkových odsavačů par. Je naším
přáním, aby Vám náš výrobek dobře sloužil. Doporučujeme Vám prostudovat
tento návod a výrobek obsluhovat podle pokynů.
Vážený zákazník,
zakúpili ste si výrobok z nášho nového radu ostrovovitých odsávačov pár. Je naším
prianím, aby Vám náš výrobok dobre slúžil. Doporučujeme Vám preštudovať si tento
návod a výrobok obsluhovať podľa pokynov.
DŮLEŽITÉ INFORMACE A DOPORUČENÍ DÔLEŽITÉ INFORMÁCIE, POKYNY A DOPORUČENIA
• Odsavač nesmí být připojen do kouřovodu (do komína). Odsávaný vzduch
nesmí být vypouštěn do potrubí, které je použito k odsávání výparů ze zařízení
napájených jinou energií než elektrickou.
• Spotřebič může být použit buď v odtahové verzi (odtah par do odtahové šachty)
nebo po dokoupení uhlíkového filtru v recirkulační verzi (cirkulace přes uhlíkový
filtr).
• Je-li v provozu současně s odsavačem (v odtahové verzi) v jedné místnosti jiný
spotřebič - tepelný zdroj (např. plynový, olejový, naftový, na tuhá paliva), je
nutné počítat s tím, že tyto spotřebiče při spalování vytvářejí určitý podtlak.
Proto je nutné v těchto případech zajistit dostatečný přísun vzduchu (z vnějšího
prostředí).
• Odsávač nesmie byť pripojený do dymovodu (do komína). Odsávaný vzduch
nesmie byť vypúšťaný do potrubia, ktoré je používané k odsávaniu výparov zo
zariadení, napájaných inou energiou ako elektrickou.
• Spotrebič môže byť použitý buď v odťahovej verzii (odťah pár do odťahovej
šachty) alebo, po dokúpení uhlíkového filtra, v recirkula
uhlíkový filter).
• Ak je s odsávačom pár (v odťahovej verzii) v jednej miestnosti v prevádzke
súčasne iný spotrebič – tepelný zdroj (napr. plynový, olejový, naftový, na tuhé
palivá), je nutné počítať s tým, že tieto spotrebiče pri spaľovaní vytvárajú určitý
podtlak. Preto je nutné v týchto prípadoch zabezpečiť dostatočný prísun vzduchu
(z vonkajšieho prostredia).
čnej verzii (cirkulácia cez
1
• Pod odsavačem nemanipulujte s otevřeným ohněm (např. flambování atd.) !
• Odsavač nesmí být v přímém dotyku s teplovodními rozvody.
• Velké nánosy tuku na filtru proti mastnotám vznikající při smažení musí být
pravidelně odstraňovány.
• Výměnu filtrů provádějte dle dále uvedeného postupu.
• Spotřebič je určen pro obsluhu dospělými osobami.
• Spotřebič je určen pro běžný provoz v domácnosti
• Výrobce neodpovídá za škody vzniklé chybnou instalací nebo chybným
používáním odsavače.
ELEKTRICKÉ PŘIPOJENÍ ELEKTRICKÉ PRIPOJENIE
• Před instalací spotřebiče se ujistěte, že napětí ve Vaší elektrické síti souhlasí
s údaji na výrobním štítku uvnitř spotřebiče.
• Spotřebič je vybaven přívodní šňůrou zakončenou vidlicí - třída II. ochrany proti
úrazu elektrickým proudem
• Spotřebič připojte do zásuvky odpovídající platným normám.
• Teleso odsávača zo spodnou časťou dekoračného
komína (A)
• Horná časť dekoračného komína (B)
• Nosná - upevňovacia časť odsávača (C)
2
INSTALACE INŠTALÁCIA
Vzdálenost mezi odsavačem a varnou deskou nesmí
být menší než:
• 650mm nad elektrickými plotnami a sklokeramickou
deskou
• 700mm nad plynovými hořáky
PŘED ZAČÁTKEM MONTÁŽE JE TŘEBA:
• Zakoupit 4 šrouby M8 odpovídajícího vzhledu a
parametrů, kterými bude ukotvena nosná část
odsavače (obr. 4).
• Připravit přívod elektrické energie.
• U odtahové verze je nutno připravit vyústění
odtahového potrubí.
• Opatrně odstranit krycí fólie z odsavače i z obou
částí dekoračního komína.
MONTÁŽ ODSAVAČE
• Z odsavače odstraníme kovové filtry proti
mastnotám.
• Pomocí šroubů „D“ upevníme horní část
dekoračního komína v požadované výšce.
• Uvolníme šrouby „E“ a jejich pomocí zafixijeme
nosnou konzolu s motorem ve vysunuté poloze dle
obr. 3.
• U odtahové verze připevníme na přírubu odsavače
odtahové potrubí (není součástí dodávky
odsavače).
• Takto připravený odsavačřádně připevníme
pomocí nosných šroubů „F“ (M8) viz obr. 4.
• U odtahové verze pak připevníme odtahové potrubí
do odtahového otvoru ).
• Připojíme odsavač k přívodu elektrické energie.
• Znovu uvolníme šrouby „E“, vysuneme odsavač do
horní polohy a přišroubujeme (obr. 5)
• Umístíme zpět kovové filtry proti mastnotám.
• Přezkoušíme všechny funkce odsavače.
ODTAHOVÁ VERZE
• Při použití odtahové verze jsou výpary vypouštěny do odtahového otvoru
odtahovou hadicí, která je přírubou připevněna k odsavači.
• Odtah je proveden horním vývodem odsavače, na který upevníme odtahovou
hadici a její druhý konec upevníme do odtahového otvoru. Průměr odtahové
hadice musí být stejný jako průměr připojovací příruby (∅ 150 mm).
Vzdialenosť medzi odsávačom pár a varnou platňou
nesmie byť menší ako:
•650mm nad elektrickými platničkami
a sklokeramickou platňou,
• 700mm nad plynovými horákmi
PRED ZAČIATKOM MONTÁŽE JE POTREBNÉ:
• Zakúpiť 4 skrutky M8 požadovaného vzhľadu a
veľkosti, ktorými bude ukotvená nosná časť
odsávača (obr. 4).
• Pripraviť prívod elektrickej energie.
• Pri odťahu do komína je nutné pripraviť vyústenie
odťahového potrubia
• Opatrne odstrániť kryciu fóliu z odsávača aj z oboch
častí dekoračného komína.
MONTÁŽ ODSÁVAČA
• Z odsávača odstránime kovové filtre proti
mastnotám.
• Pomocou skrutiek ,, D ´´ upevníme hornú časť
dekoračného komína v požadovanej výške.
• Uvoľníme skrutky ,, E ´´ a s ich pomocou
zafixujeme nosnú konzolu s motorom vo vysunutej
polohe podľa obr. 3.
• Pri odťahu do komína pripevníme na prírubu
odsávača odťahové potrubie (nie je súčasťou
dodávky odsávača)
• Takto pripravený odsávač pripevníme pomocou
nosných skrutiek „F“ (M8) viď obr. 4
• Pri odťahu do komína pripevníme odťahové
potrubie do odťahovaného otvoru
• Pripojíme odsávač k prívodu elektrickej energie.
• Opäť uvoľníme skrutky ,, E ´´, vysunieme odsávač
do hornej polohy a priskrutkujeme (obr. 5)
• Umiestnime späť kovové filtre proti mastnotám.
• Preskúšame všetky funkcie odsávača.
ODŤAHOVÁ VERZIA
• Pri použití odťahovej verzie sú výpary vypúšťané do odťahovej šachty odťahovou
hadicou, ktorá je prírubou pripevnená k odsávaču pár.
•Odťah sa uskutočňuje cez horný vývod odsávača pár, na ktorý napojíme odťahovú
hadicu a jej druhý koniec vsunieme do odťahového otvoru v stene. Priemer odťahovej
hadice musí byť rovnaký ako priemer spojovacej príruby (Ø 150 mm).
3
POZOR !
U odtahové verze nesmí být v odsavači nainstalován uhlíkový filtr.
RECIRKULAČNÍ VERZE
Pro recirkulaci je nutné k odsavači par dokoupit uhlíkové filtry (2 ks). Výpary jsou
odsávány přes uhlíkový filtr. Zbaveny pachu jsou vypouštěny přímo do
dekoračního komína a přes větrací otvory v jeho horní části vedeny zpět do
místnosti.
Tato verze se používá v případech, kdy není k dispozici odtahová šachta.
MONTÁŽ RECIRKULAČNÍ VERZE
• Vyjměte kovový filtr proti mastnotám.
• Na horní stranu kovového filtru proti mastnotám upevněte uhlíkový filtr.
• Odtahová hadice se nepoužívá – výpary jsou vypouštěny přímo do dekoračního
komína a přes větrací otvory v jeho horní části vedeny zpět do místnosti.
• Umístěte zpět kovové filtry proti mastnotám.
MONTÁŽ UHLÍKOVÉHO F ILTRU
Vyjměte kovovou kazetu (filtr proti mastnotám) ve spodní části odsavače. Na horní
stranu kovového filtru proti mastnotám upevněte uhlíkový filtr.
Upevněte zpět do spodní části odsavače filtry proti mastnotám.
POZOR!
Pre odťahovú verziu nesmie byť v odsávači pár nainštalovaný uhlíkový filter.
RECIRKULAČNÁ VERZIA
Pre recirkuláciu je nutné k odsávaču pár dokúpiť uhlíkové filtre (2 ks). Výpary sú
odsávané cez uhlíkový filter. Zbavené pachu sú vypúšťané priamo do dekoračného
komína a cez otvory v jeho hornej časti vedené späť do miestnosti.
Táto verzia sa používa v prípadoch, keď nie je k dispozícii odťahová šachta.
MONTÁŽ RECIRKULAČNEJ VERZIE
• Vyberte kovový filer proti mastnotám.
• Na hornú stranu kového filtra proti mastnotá upevnite uhlíkový filter.
• Odťahová hadica sa nepoužíva – výpary sú vypúšťané priamo do dekoračného
komína a cez vetracie otvory v jeho hornej časti vedené späť do miestnosti.
• Umiestnite naspäť kovové filtre proti mastnotám.
MONTÁŽ UHLÍKOVÉHO FILTRA
Vyberte kovovú kazetu (filter proti mastnotám) nachádzajúce sa v spodnej časti
odsávača pár. Na hornú stranu kového filtra proti mastnotá upevnite uhlíkový filter.
Do spodnej časti odsávača pár vložte naspäť filtre proti mastnotám.
4
POZOR !
Pro recirkulaci (filtrační verze) musí být odsavač vybaven uhlíkovým filtrem.
OVLÁDÁNÍ OVLÁDANIE
Odsavač MORA 5713 je vybaven motorem se třemi rychlostmi (stupni výkonu).
Uvedení do provozu se provádí po připojení odsavače k elektrické síti tlačítkem
„0/1“. Odsavač pracuje na nejnižší stupeň výkonu. Stisknutím tlačítek „2“ a „3“ se
výkon zvyšuje. Vypnutí odsavače se provádí stisknutím tlačítka „0/1“. Ovládací
tlačítka jsou umístěna vpravo na přední části odsavače.
OVLÁDACÍ PANEL
• Kontrolka „Z“ – signální svítidlo zapnutého stavu
odsavače
POZOR!
Pre recirkuláciu (filtračná verzia) musí byť odsávač pár vybavený uhlíkovým
filtrom.
Odsávač MORA 5713 je vybavený motorom s tromi rýchlosťami (stupňami výkonu).
Uvedenie do prevádzky sa zaistí po pripojení odsávača k elektrickej sieti tlačidlom
"0/1". Odsávač pracuje na najnižší stupeň výkonu. Stlačením tlačidiel "2" a "3" sa
výkon zvyšuje. Vypnutie odsávača sa prevádza stlačením tlačidla "0/1". Ovládacie
tlačidlá sú umiestené vpravo na prednej časti odsávača.
• Kontrolka "Z" – signálne svetielko zapnutého stavu
odsávača
Stupeň 1 - nízká rychlost - využití při vaření v jednom hrnci. Klademe-li - důraz na
tichý chod.
Stupeň 2 - střední - vhodná pro běžné vaření
Stupeň 3 – nejvyšší rychlost - vhodná při smažení a vaření pokrmů se silnými
výpary i po delší dobu.
Doporučujeme zapnout odsavač před počátkem vaření a po ukončení vaření jej
ponechat ještě několik minut v provozu.
NASTAVENÍ DOBY ODSÁVÁNÍ
Pomocí tlačítka T (TIMERU) je možno nastavit dobu odsávání 15 minut do
automatického vypnutí odsavače.
Po nastavení rychlosti motoru tlačítky „1“, „2“ nebo „3“ stiskněte tlačítko „T“.
Kontrolka – signální svítidlo „Z“ začne blikat, což signalizuje nastavení času.
POZNÁMKA:
• Odsavač zaznamená nastavení času do automatického vypnutí.
• V případě chvilkového přerušení dodávky elektrického proudu může dojít
k vynulování nastavených hodnot a k zablokování tlačítek ovládacího panelu.
V tomto případě odpojte odsavač od elektrické sítě a proveďte nové nastavení
požadovaných hodnot.
ÚDRŽBA A ČIŠTĚNÍ ÚDRŽBA A ČISTENIE
• Při čištění a údržbě odpojte spotřebič od elektrické sítě.
• Pravidelná údržba a čištění zajistí výkonnost, spolehlivost a delší životnost
odsavače par.
• Zvláštní pozornost věnujte filtrům proti mastnotám a uhlíkovým filtrům.
KOVOVÝ FILTR PROTI MASTNOTÁM
• Kovový filtr proti mastnotám zachycuje tukové částečky.
• Kovový filtr musí být čištěn buď ručně nebo v myčce na nádobí (při 65 °C)
pomocí vhodných saponátů.
• Při mytí v myčce na nádobí mohou filtry proti mastnotám mírně změnit barvu,
nicméně tato skutečnost neovlivňuje jejich funkčnost.
• Filtr proti mastnotám musí být čištěn minimálně 1x za 2 měsíce.
• Po umytí nechejte filtr řádně oschnout a teprve potom umístěte zpět do
odsavače.
UHLÍKOVÝ FILTR
• Uhlíkový filtr pohlcuje kuchyňské pachy.
• Uhlíkový filtr nesmí být nikdy umýván !
• Při běžném používání by měl být uhlíkový filtr vyměňován každé 4 měsíce. Při
intenzivnějším používání i častěji.
RÝCHLOSŤ MOTORA
Stupeň 1 - nízka rýchlosť - využitie pri varení v jednom hrnci. Ak kladieme dôraz na
tichý chod.
Stupeň 3 - stredná - vhodná pre bežné varenie.
Stupeň3 – najvyššia rýchlosť - vhodná pri smažení a varení pokrmov so silnými
výparmi aj počas dlhšej doby.
Doporučujeme zapnúť odsávač pár pred začatím varenia a po ukončení varenia ho
ponechať ešte niekoľko minút v prevádzke.
NASTAVENIE DOBY ODSÁVANIA
Pomocou tlačidla T (časovača - TIMERU) je možné nastaviť dobu odsávania 15
minút do automatického vypnutí odsávača pár.
Po nastavení rýchlosti motoru tlačidlami "1". „2“ alebo "3" stlačte tlačidlo "T".
Kontrolka začne blikať, to signalizuje nastavenie času.
POZNÁMKA:
• Odsávač zaznamená nastavenú dĺžku času automatického vypnutia.
• V prípade chvíľkového prerušenia dodávky elektrického prúdu môže dojsť k
vynulovaniu nastavených hodnôt a k zablokovaniu tlačidiel ovládacieho panelu. V
tomto prípade odpojte odsávač od elektrickej siete a urobte nové nastavenie
požadovaných hodnôt.
• Pri čistení a údržbe odpojte spotrebič od elektrickej siete.
• Pravidelná údržba a čistenie zaručí výkonnosť, spoľahlivosť a dlhšiu životnosť
odsávača pár.
• Zvláštnu pozornosť venujte filtrom proti mastnotám a uhlíkovým filtrom.
KOVOVÝ FILTER PROTI MASTNOTÁM
• Kovový filter proti mastnotám zachytáva tukové čiastočky.
• Kovový filter musí byť čistený buď ručne alebo v umývačke riadu (pri 65°C)
pomocou vhodných saponátov.
• Pri umývaní v umývačke riadu môžu filtre proti mastnotám mierne zmeniť farbu,
táto skutočnosť však neovplyvňuje ich funkčnosť.
• Filter proti mastnotám musí byť čistený minimálne 1-krát za 2 mesiace.
• Po umytí nechajte filter riadne obschnúť a až potom ho umiestnite späť do
odsávača.
UHLÍKOVÝ FILTER
• Uhlíkový filter pohlcuje kuchynské pachy.
• Uhlíkový filter sa nesmie nikdy umývať!
• Pri bežnom používaní by mal byť uhlíkový filter vymieňaný každé 4 mesiace. Pri
intenzívnejšom používaní aj častejšie.
6
UPOZORNĚNÍ !
Zachycená mastnota ve filtru nejen ovlivňuje výkon odsavače. Při zanedbané
údržbě může také způsobit vznícení! Doporučujeme proto řídit se pokyny k čištění
a výměně filtrů .
LIKVIDACE UHLÍKOVÝCH FILTRŮ PO UKONČENÍ ŽIVOTNOSTI
Použité filtry je možno likvidovat do komunálního odpadu.

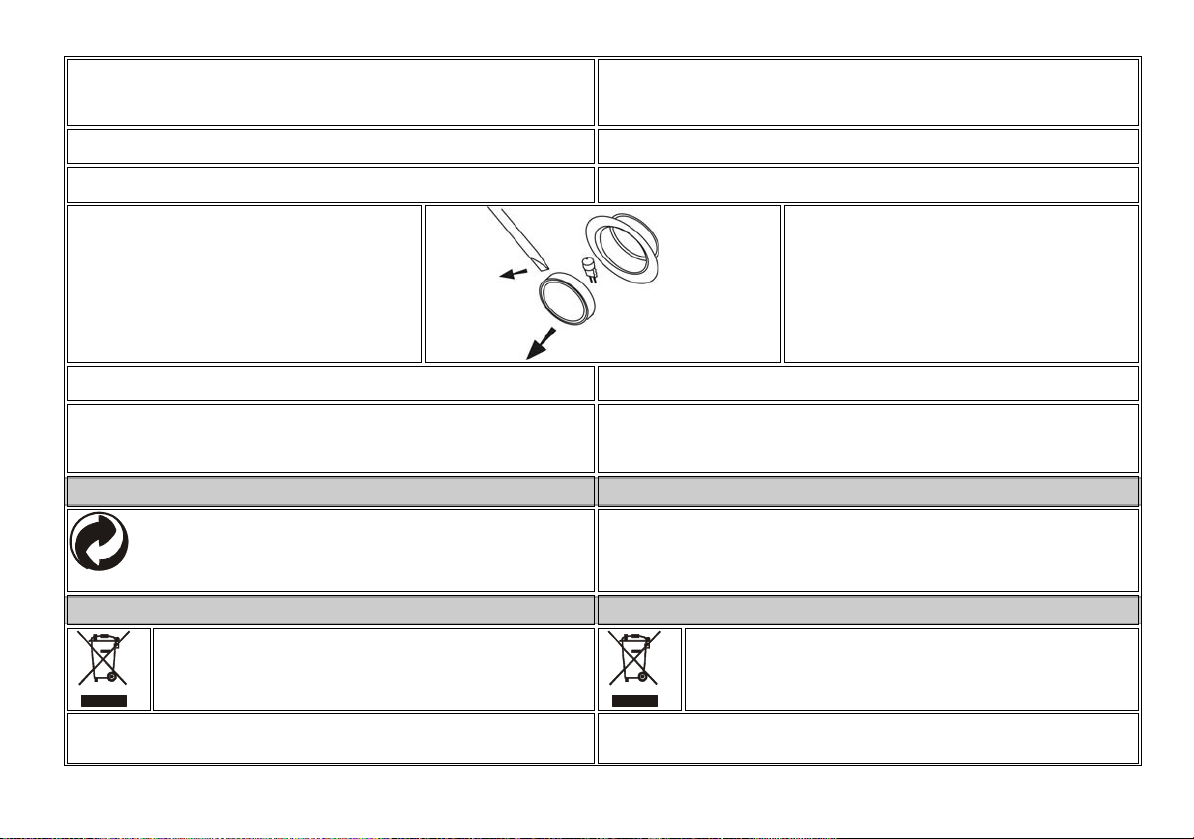

OSVĚTLENÍ
Odsavač je vybaven halogenovým osvětlením (4 x 20 W).
VÝMĚNA HALOGENOVÉ ŽÁROVKY
• Odpojte spotřebič od elektrické sítě
• Plochý předmět (malý šroubovák nebo tenký nůž)
opatrně zasuňtě mezi kroužky halogenového
osvětlení. Mírným zapáčením uvolněte vnitřní
kroužek se skleněným krytem osvětlení.
• Proveďte výměnu halogenové žárovky.
• Kroužek se skleněným krytem osvětlení umístěte
zpět na původní místo.
POZOR !
Nedotýkejte se halogenové žárovky holýma rukama
ČIŠTĚNÍ
• Vnitřní a vnější části odsavače par čistěte pravidelně jemnými čistícími
prostředky.
• Nikdy nepoužívejte brusné čistící prostředky.
UPOZORNENIE !
Zachytená mastnota vo filtri ovplyvňuje nielen výkon odsávača pár. Pri zanedbanej
údržbe môže tiež spôsobiť vznietenie! Preto doporučujeme riadiť sa pokynmi
pre čistenie a výmenu filtrov.
LIKVIDÁCIA UHLÍKOVÝCH FILTROV PO UKONČENÍ ŽIVOTNOSTI
Použité filtre je možné likvidovať do komunálneho odpadu.
OSVETLENIE
Odsávač pár je vybavený halogénovým osvetlením (4 x 20 W)
VÝMENA HALOGÉNOVEJ ŽIAROVKY
• Odpojte spotrebič od elektrickej siete.
• Plochý predmet (malý skrutkovač alebo tenký nôž)
opatrne zasuňte medzi krúžky halogénového
osvetlenia. Miernym zapáčením uvoľnite vnútorný
krúžok so skleneným krytom osvetlenia.
• Urobte výmenu halogénovej žiarovky.
• Krúžok so skleneným krytom osvetlenia umiestnite
späť na pôvodné miesto.
POZOR!
Nedotýkajte sa halogénovej žiarovky holými rukami!
ČISTENIE
• Vnútorné a vonkajšie časti odsávača pár čistite pravidelne jemnými čistiacimi
prostriedkami.
• Nikdy nepoužívajte brúsne čistiace prostriedky.
ZPŮSOBY VYUŽITÍ A LIKVIDACE OBALU SPÔSOBY VYUŽITIA A LIKVIDÁCIE OBALOV
MORA MORAVIA, s.r.o. se zapojila do integrovaného systému sběru
komunálního odpadu ve spolupráci s firmou EKOKOM, a.s. Sběr
obalů uložených na sběrných místech ve Vaší obci zaručuje jejich
recyklaci.
polystyrén - do zberných kontajnerov
obalová fólia a PE vrecia - do zberných kontajnerov na plasty
LIKVIDACE SPOTŘEBIČE PO UKONČENÍ ŽIVOTNOSTI LIKVIDÁCIA SPOTREBIČOV PO UKONČENÍ ŽIVOTNOSTI
Tento spotřebič je označen v souladu s evropskou směrnicí
2002/96/EG o nakládání s použitými elektrickými a elektronickými
zařízeními (waste electrical and electronic equipment - WEEE). Tato
směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a
recyklování použitých zařízení.
Spotřebič obsahuje hodnotné materiály, které by měly být po ukončení životnosti
opětovně využity - spotřebič prodat do sběrných surovin.
Spotrebič obsahuje hodnotné materiály, ktoré by mali byť po ukončení životnosti
spotrebiča opätovne využité. Podľa možnosti spotrebič odovzdajte do zberných
surovín alebo na miesto určené obcou na odkladanie odpadu.
Tento spotrebič je označený v súlade s európskou smernicou
2002/96/EG o nakladaní s použitými elektrickými a elektronickými
zariadeniami (waste electrical and electronic equipment - WEEE).
Táto smernica stanoví jednotný európsky (EU) rámec pre spätný
odber a recyklovanie použitých zariadení.
7
REKLAMACE REKLAMÁCIE
Vyskytne-li se v záruční době na spotřebiči závada, neopravujte ji sami.
Reklamaci uplatněte v prodejně, ve které jste spotřebič zakoupili nebo u
servisních gescí uvedených v Záručních podmínkách.
Při uplatnění reklamace se řiďte textem ZÁRUČNÍCH PODMÍNEK.
Poznámka:
Výrobce si vyhrazuje právo drobných změn, vyplývajících z inovačních nebo
technologických změn výrobku.
ZÁKLADNÍ TECHNICKÉ ÚDAJE ZÁKLADNÉ TECHNICKÉ ÚDAJE
Typ Typ 5713
Počet motorů Počet motorov 1
Max. příkon motoru Max. príkon motora 200 W
Osvětlení Osvetlenie halogen 4 x 20 W
Elektrické napětí Elektrické napätie 230 V ~
Třída ochrany proti úrazu elektrickým proudem Trieda ochrany proti úrazu elektrickým prúdom II.
Rozměry (mm) Rozmery (mm) 900 x 710 - 1015 x 600
Hlučnost Hlučnosť 46 dBA
Barva – provedení Farba - prevedenie nerez
Filtr proti mastnotám Filter proti mastnotám Sada 2ks - kovový
Ovládání Ovládanie tlačítkové
Počet stupňu výkonu Počet stupňov výkonu 3
Odtah – horní a recirkulace
*Deklarovaná hodnota emisie hluku tohoto spotrebiča je 49 dB(A), čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pW.
Odťah − horný a recirkulácia ∅ 150 mm
Ak sa vyskytne v záručnej dobe na spotrebiči závada, neopravujte ju sami.
Reklamáciu si uplatnite v predajni, v ktorej ste si spotrebič zakúpili alebo
u servisných gescií, uvedených v Záručných podmienkach.
Pri uplatňovaní reklamácie sa riaďte textom ZÁRUČNÝCH PODMIENOK.
Poznámka:
Výrobca si vyhradzuje právo drobných zmien, vyplývajúcich z inovačných alebo
technologických zmien výrobku.
PŘÍSLUŠENSTVÍ ODSAVAČE PRÍSLUŠENSTVO ODSÁVAČA PÁR
Zpětná klapkou Spätná klapka
PŘÍSLUŠENSTVÍ ODSAVAČE NA OBJEDNÁVKU PRÍSLUŠENSTVO NA OBJEDNÁVKU
Uhlíkový filtr (sada 3ks) – objednávkové číslo - UF 230 x 280 Uhlíkový filter (sada 3ks) – objednávkové číslo - UF 230 x 280
