CS - Návod na montáž a používání
Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením těchto předpisů. Digestoř je projektován pro
odsávání dýmů a par při vaření a je určen pouze k domácím
účelům.
! Je důležité uchovat si tuto příručku, abyste ji mohli
konzultovat v jakémkoliv okamžiku. V případě prodeje,
postoupení či stěhování si zajistěte, aby zůstala společně
s přístrojem.
! Přečtěte si pozorně návod: obsahuje důležité informace o
instalaci, užití a bezpečnosti.
! Neměňte elektrickou či mechanickou úpravu výroku
anebo vývodního zařízení.
! Před instalací zařízení zkontrolujte, zda některá ze
součástí není poškozena. V opačném p
řípadě kontaktujte
prodejce a nepokračujte v instalaci.
Poznámka: detaily označené symbolem “(*)” jsou volitelné
doplňky, dodáváné pouze pro některé modely nebo
součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla
zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je
třeba odpojit kryt od elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte
pracovní rukavice.
Přístroj není určen k používání pro děti nebo pro osoby se
sníženými fyzickými, smyslovými nebo mentálními
schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto
osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou speciálně
vyškoleny k jeho použití osobou odpovědnou za jejich
bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může
se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě,
že je kuchyňský kryt používán současně s jinými přístroji
s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného
pro odpad kouřů z přístrojů na plynové spalování nebo
spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevř
stát příčinou požárů, je tedy třeba se mu vyhnout v každém
případě.
Smažení je třeba provádět pouze za stálé kontroly, aby
nenastala situace, kdy se olej přehřeje a dojde k jeho
vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou
používány současně s varným zařízením.
eného plamene je škodlivé pro filtry a může se
Pokud se týká technických a bezpečnostních opatření, která
je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ
JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat
vše, co je uvedeno v návodu k údržbě popsaném v tomto
manuálu).
Nedodržování norem čištění krytu a výměny a čiště
ní filtrů se
může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených
svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální
nepříjemnosti, škody nebo požáry způsobené na přístroji,
které jsou následkem nedodržování pokynů uvedených
v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnicí
2002/96/ES o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.
Symbol
na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a
elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
8
Page 9
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo
s recirkulačním filtrem pro čištěním vzduchu v místnosti.
Odsávání mimo místnost
Páry jsou vyváděny mimo místnost odtahovím potrubím
upevněného na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru
spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho
zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon
směrem nahoru (přibližně 10°), tak aby vzduch mohl být
odváněn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být
vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem
jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí
snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem
záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním
povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat
platným normám.
Odsávání s recilkulací
Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a pachů. K použití digestoře v této verzi je nutné
instalovat dodatečný systém filtrování na základě aktivních
uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 65cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Digestoř je vybavena speciálním napájecím kabelem; v
případě poškození kabelu vyžádejte si ho u servisní služby.
Instalace
Před zahájením instalace:
• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry
pro zvolený prostor instalace.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz
příslušný odstavec). Je třeba jej/je namontovat zpět
v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z
přepravních důvodů) materiál příslušenství (například
sáčky se šrouby, záruky atd.), případně je vyjměte a
uschovejte.
• Pokud je to možné, odpojte a odstraňte nábytek
nacházející se pod a kolem prostoru instalace za účelem
získání lepšího přístupu ke stropu/stěně, na který/ou má
být odsavač nainstalován. Dále je třeba v rámci
možností co nejlépe ochránit nábytek a všechny součásti
potřebné pro instalaci. Zvolte si rovný povrch a pokryjte
jej ochrannou fólií, na kterou uložíte odsavač a součásti
příslušenství.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace
odsavače (v prostoru přístupném i po montáži odsavače)
dostupná zásuvka elektrického rozvodu a zda bude
možné provést připojení zařízení na odvádění kouře
ěrem ven (platí pouze pro odsávací verzi).
sm
• Proveďte všechny potřebné zednické práce (např.:
instalaci zásuvky elektrického rozvodu a/nebo realizaci
otvoru pro průchod kouřové trubky).
Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.
9
Page 10
Provoz
V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.

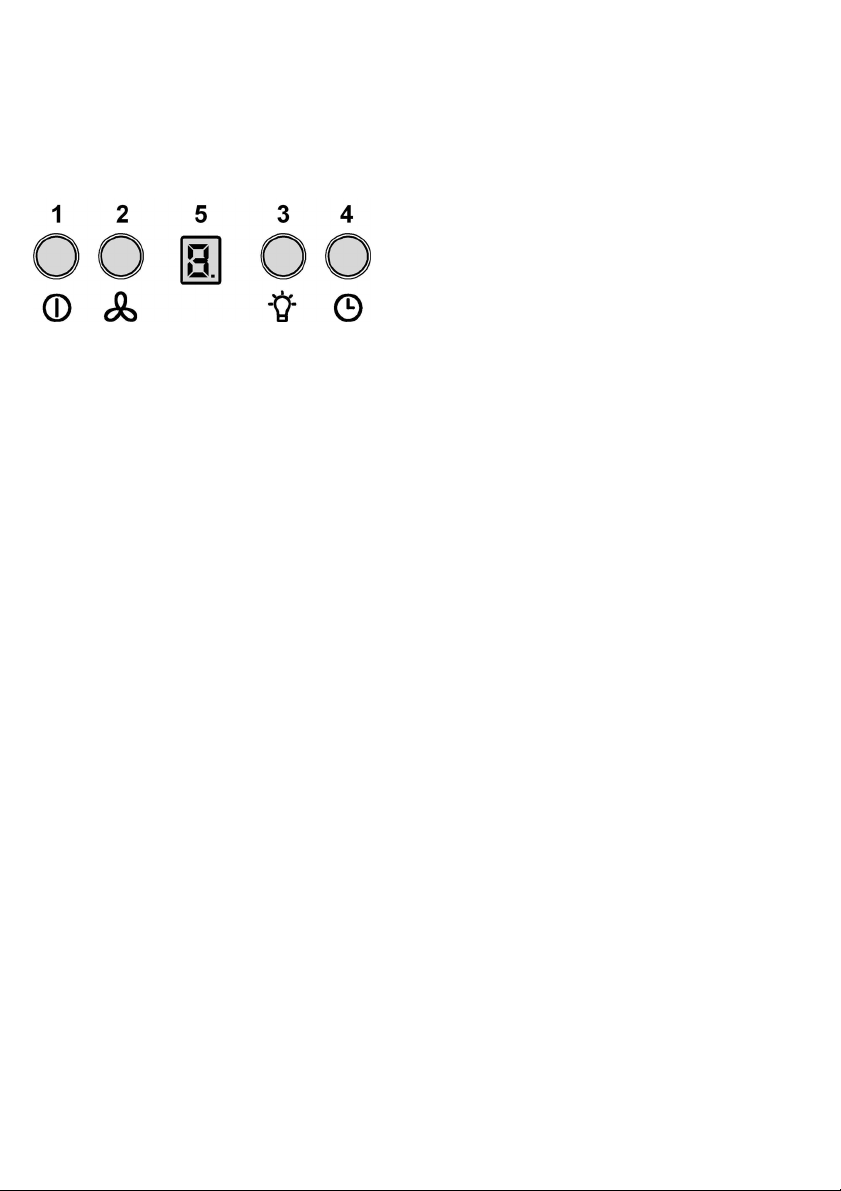

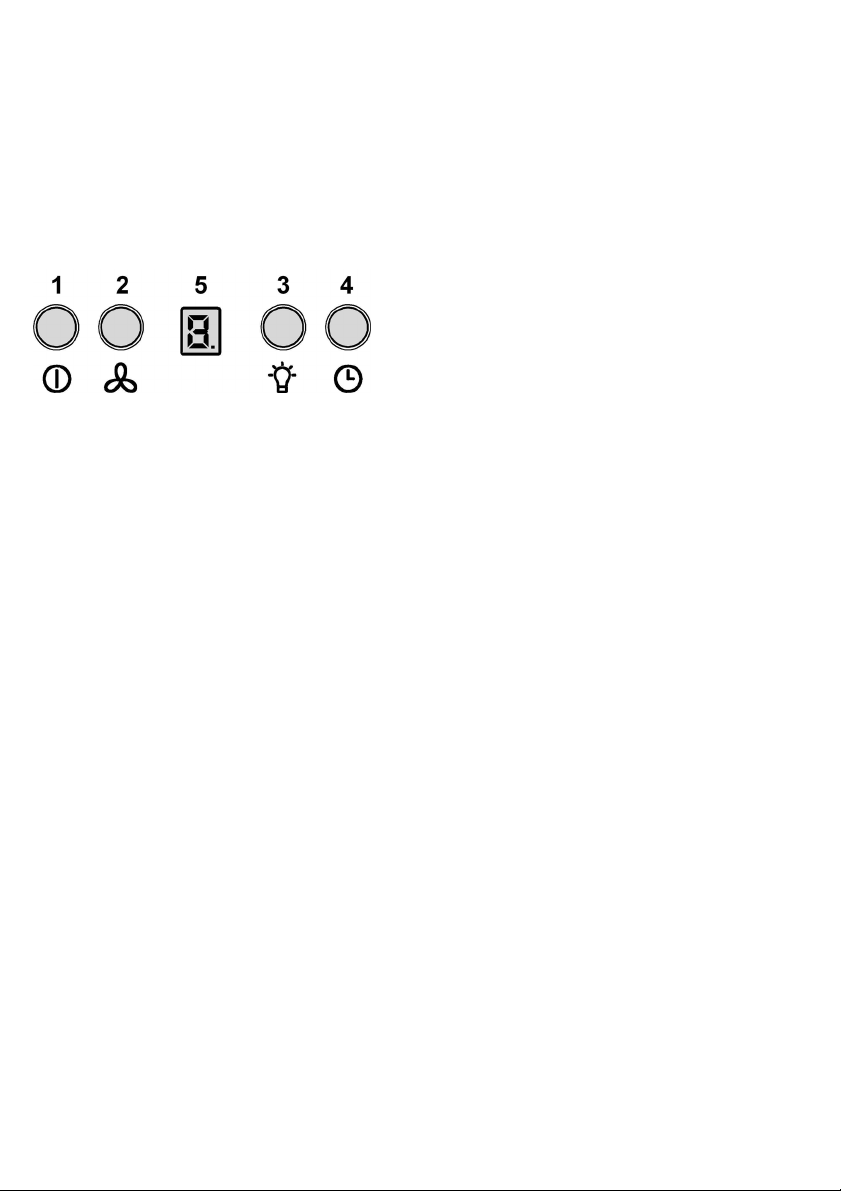

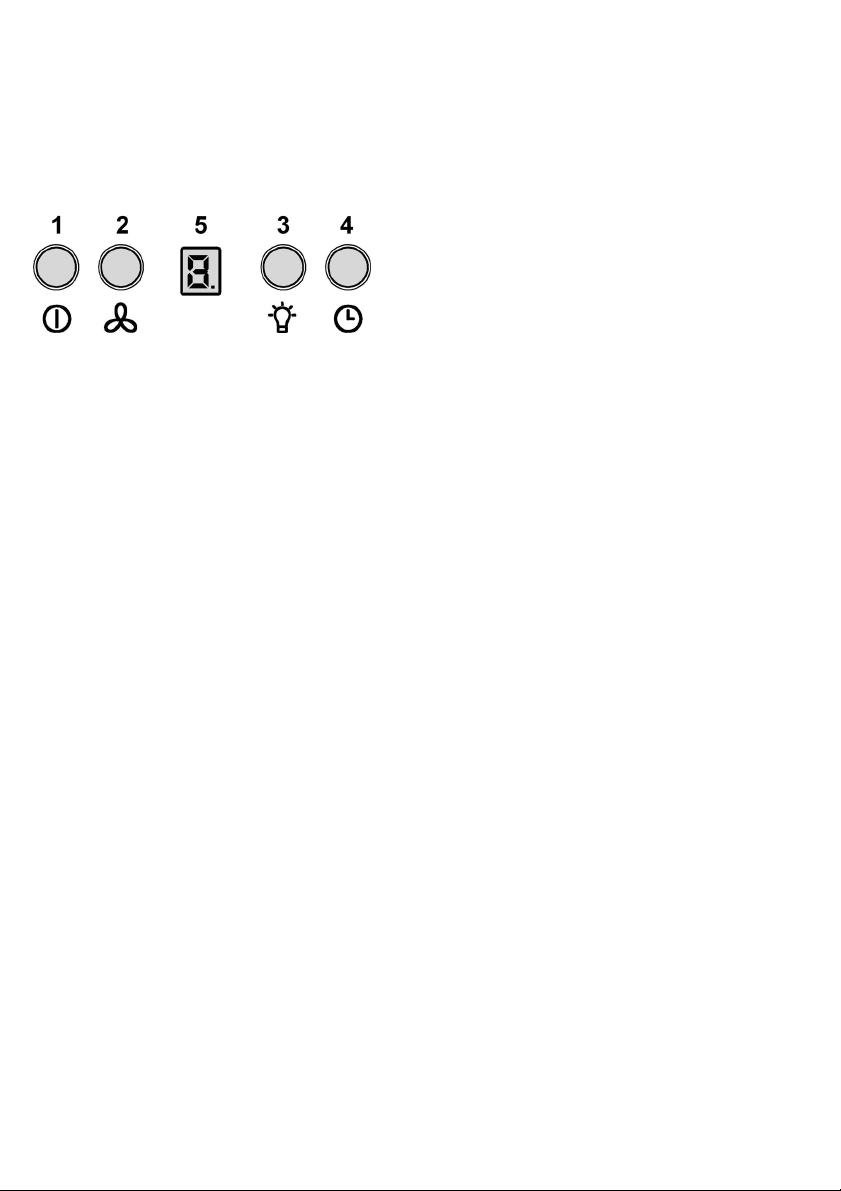

Model s displejem
1 motor ON/OFF
Stisknutím tlačítka se digestoře rozběhne rychlostí 1.
Stisknutím tlačítka během fungování digestoře přechází
do stavu OFF.
2 Zvýšení rychlosti
Stisknutím tlačítka se přejde ze stavu OFF na rychlost 1.
Stisknutím tlačítka (digestoř v stavu ON) se zvýší rychlost
motoru z rychlosti 1 na intenzivní.
Na každou rychlost odpovídá zapnutí příslušného
světelného znamení led.
Rychlost 1: 1
Rychlost 2: 2
Rychlost 3: 3
Intenzivní rychlost: 4 (bliká)
Intenzívní rychlost je temporizovaná. Standardní
temporizace je 5’, poté se digestoř ustaví na rychlosti 2.
K odstavení funkce před uplynutím nastaveného času
stiskněte tlačítko 2, digestoř přejde na rychlost 1,
stisknutím tlačítka 1 se digestoř vypne.
3 Svítidla ON/OFF
4 Temporizace rychlostí
5 Ukazovatel stavu fungování
Temporizace rychlostí
Temporizace rychlostí se umožní stisknutím tlačítka 4, po
uplynutí nastaveného času se digestoř vypne.
Temporizace je rozdělena následujícím způsobem:
Rychlost 1 - 20 minut (1 stálé, bod blikající)
Rychlost 2 - 15 minut (2 stálé, bod blikající)
Rychlost 3 - 10 minut (
Intenzivní rychlost - 5 minut (4 stálé, bod blikající)
Při temporizované činnosti stisknutím tlačítka 1 anebo tlačítka
4 se digestoř vypne, stisknutím tlačítka 2 digestoř přejde z
temporizované činnosti na rychlost zvolenou.
3 stálé, bod blikající)
Signalizace filtru proti mastnotám
K signalizaci filtru proti mastnotám dojde po 80 hodinách užití
a vyznačí se na displeji blikajícím číslem 1.
Jakmile se objeví tato signalizace, instalovaný filtr proti
mastnotám musí být umyt.
Signalizaci je možno vidět jestliže digestoř je v pozici ON.
K odstranění signalizace filtru proti mastnotám stiskněte
tlačítko “1” po dobu delší než 3”, až do vypnutí signalizace.
Signalizace může být odstraněna jestliže digestoř je v pozici
ON.
Signalizace filtru s uhlíkem (pouze pro filtrující verzi)
K signalizaci filtru s uhlíkem dojde po 320 hodinách použití a
je vyznačena displejem blikajícím číslem 2.
Jakmile se tato signalizace objeví, instalovaný filtr proti
mastnotám musí být vyměněn.
Signalizace je viditelná jestliže je digestoř v pozici ON.
K odstranění signalizace filtru proti mastnotám stiskněte
tlačítko “1” po dobu delší než 3”, až do vypnutí signalizace.
Odstranění signalizace je možné jestliže digestoř je v pozici
ON.
ípadě současné signalizace obou filtrů, na displeji budou
V př
blikat alternativně čísla 1 a 2.
Opětné nastavení proběhne 2násobným opakováním výše
uvedené procedury.
Poprvé se opět nastavuje signalizace filtru proti mastnotám,
podruhé se nastavuje signalizace filtru s uhlíkem.
V modalitě standard signalizace filtru s uhlíkem není aktivní.
V případě, že se použije digestoř ve filtrující verzi je nezbytné
uschopnit signalizaci filtru s uhlíkem.
Aktivace signalizace filtru s uhlíkem:
Nastavte digestoř do pozice OFF a držte současně stisknutá
tlačítka “2” “3” po dobu 3”.
Čísla 1 a 2 budou blikat alternativně po dobu 2”.
Odstavení signalizace filtru s uhlíkem:
Nastavte digestoř do pozice OFF a držte současně stisknutá
tlačítka “2” a “3” po dobu 3”.
Číslo 1 bude blikat po dobu 2”.
Teplotní alarm
Digestoř je vybaven čidlem temperatury, které uvádí motor do
rychlosti 3 v případě, že teoplota v zóně displeje je příliš
vysoká.
Alarm je hlášen displejem blikajícím písmenem "t".
Tento stav zůstává dokud tempertura nesestoupí pod hladinu
alarmu.
Z této modality je možné vyjít stisknutím tlačítka “2”.
Čidlo ověřuje teplotu prostředí v zóně displeje každých 30”.
10
Page 11

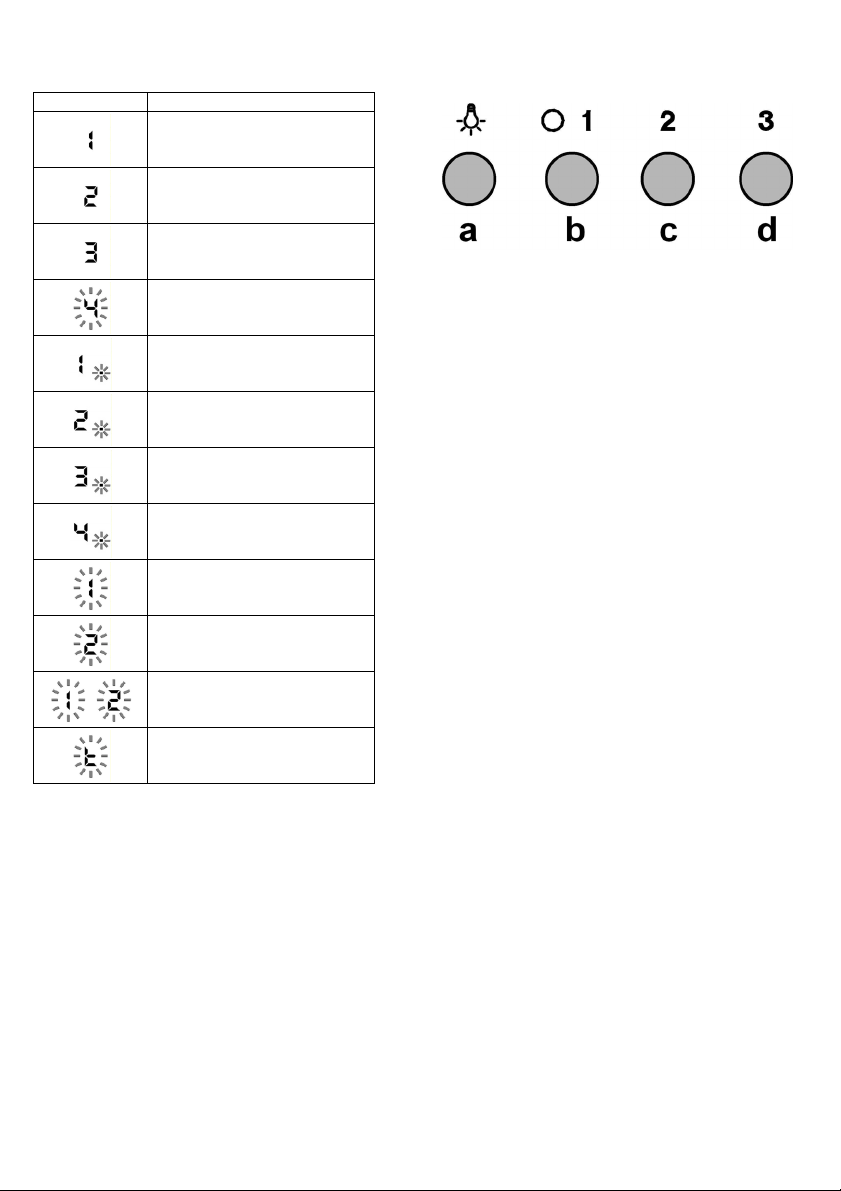

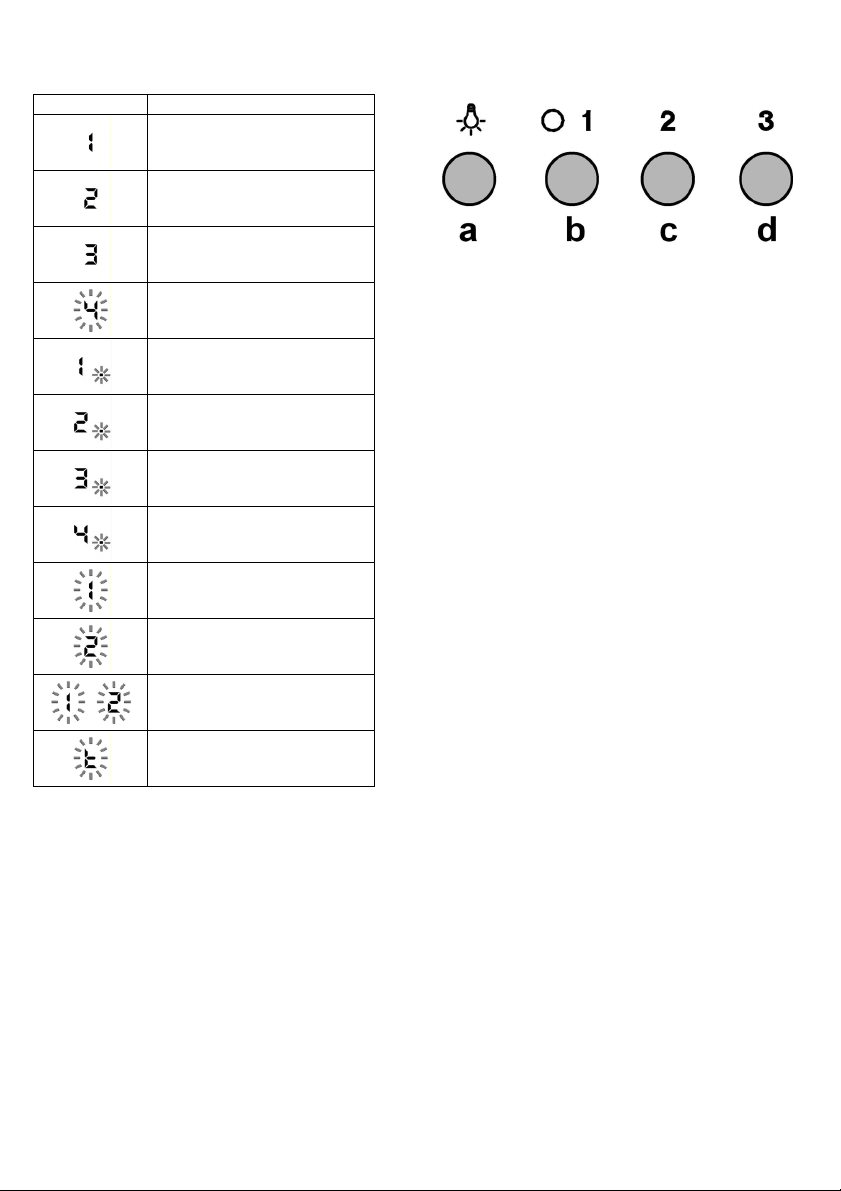

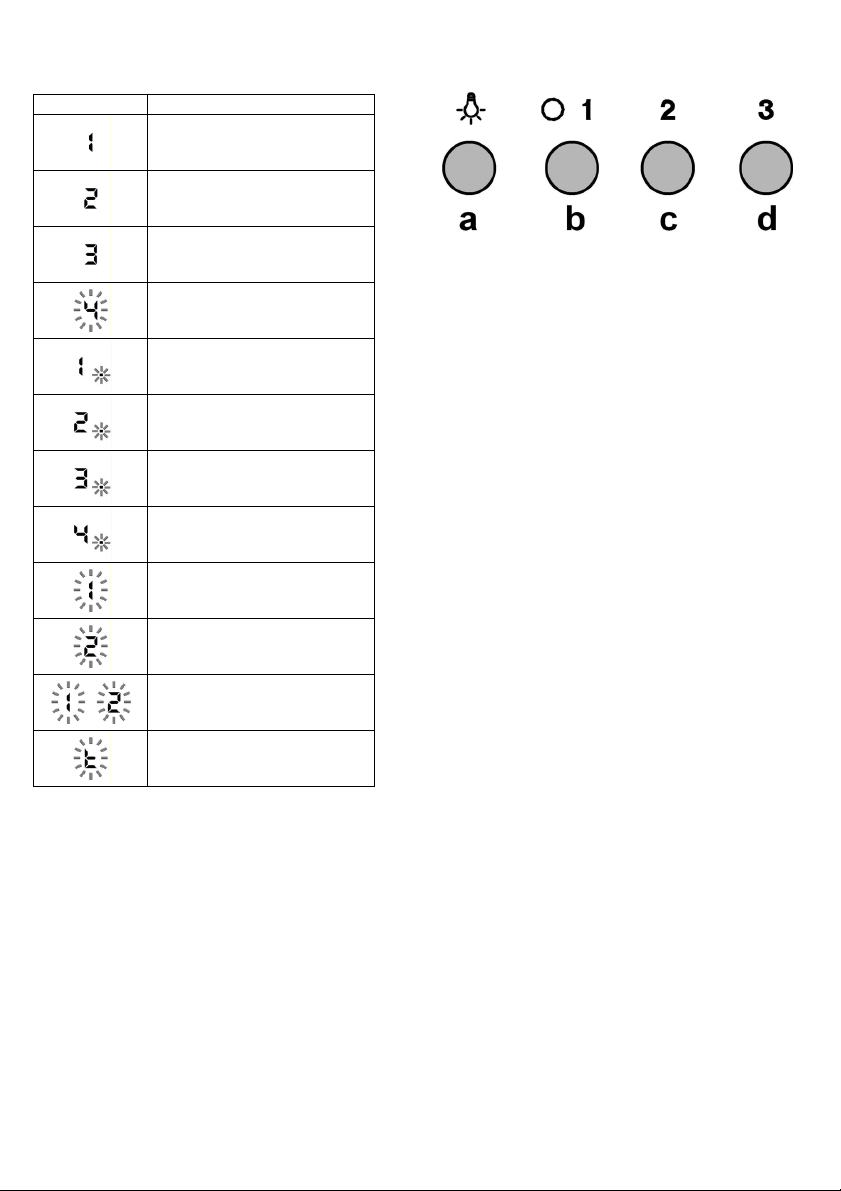

Vizualizace displejem
Vizualizace Stav
Rychlost 1
Rychlost 2
Rychlost 3
Rychlost 4 (intenzivní)
Rychlost 1 - 20 minut
Rychlost 2 - 15 minut
Rychlost 3 - 10 minut
Intenzivní rychlost - 5 minut
Údržba filtru proti mastnotám
Údržba filtru s uhlíkem
Model s ovladačem s 4 tlačítky
a. spínač osvětlení ON/OFF.
b. vypínač OFF/rychlost 1
c. volba rychlosti 2
d. volba rychlosti 3
Údržba filtru proti mastnotám a filtru s
uhlíkem
Poplach temperatura
11
Page 12
Údržba
Pozor! Před jakoukoliv operací čištění či údržby odpojte
digestoř od elektrické sítě, vyjměte zátrčku anebo
vypněte hlavní spínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň
stejně často jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou denaturovaným
líhem anebo neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů
by mohlo vést k požárům. Doporučujeme tedy dodržovat
návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,
požáry způsobené nesprávnou údržbou či nedodržením výše
uvedeného upozornění.
Tukový filtr
Obr. 11-28
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo
jestliže systém vyznačování saturace filtru - pokud je součásti
vybavení vlastněného modelu - vyznačuje tuto potřebu. Je
možné jej čistit ručně jemným mycím prostředkem nebo v
kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku
filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 27
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Filtr s aktivním uhlíkem může být jeden z následujících typů:
• Umyvatelný filtr a s aktivními uhlíky.
• NEUMYVATELNÝ filtr s aktivními uhlíky.
Umyvatelný filtr s aktivními uhlíky
Filtr se musí každé 2 měsíce vyčistit ručně v teplé vodě
vhodným mycím prostředkem nebo v kuchyňské myčce při
kompletním programu bez přítomnosti nádobí. Po vyčištění
zbavte filtr přebytečné vody tak, aby jste jej nepoškodili.
Vyjměte jej z plastového rámu a důkladně vysušte při teplotě
100°C po dobu 10-ti minut v elektrické troubě.
Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a
navíc vždy, když je poškozen.
NEUMYVATELNÝ filtr s aktivními uhlíky
Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu
maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Montáž
Zavěste nejdř
íve filtr s aktivním uhlíkem vzadu, na kovový
jazýček digestoře, pak vepředu, dvěma dvěma držadly.
Demontáž
Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90°
držadla, která ho upevňují na digestoř.
Výměna žárovek
Obr. 29
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.
Poškozenou žárovku vyměňte za novou stejného typu, dle
údajů uvedených na technickém štítku nebo vedle žárovky
přímo na digestoři.
1. Vyjměte ochranu jemným vypáčením pomocí malého
šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.
Používejte pouze halogenová svítidla o výkonu 12V - 20W
max - G4 a dávejte pozor, abyste se jich nedotýkali
rukama.
3. Uzavřete opět stropní lampu (je upevněna na západku)
Jestliže osvětlení nefunguje, dříve než zavoláte servis si
ověřte, zda jste správně nasadili žárovky do uložení.
12
Page 13
SK - Návod na použitie a montáž
Prísne dodržiavajte pokyny uvedené v tomto návode.
Výrobca odmieta prevziať akúkoľvek zodpovednosť za
prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto
predpisov. Odsávač pár slúži výhradne na odsávanie pár,
dymu, pachov vzniknutých pri varení a je určený výhradne pre
domáce použitie.
! Je dôležité uchovať si túto príručku, aby ste ju mohli
Použiť v akomkoľvek okamihu. V prípade predaje,
postúpení či sťahovaní zaistite, aby zostala spoločne
s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie
o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo
potrubie na odvod pár.
! Skôr než budete pokračovať s inštaláciou zariadenia,
overte, všetky súčiastky či nie sú poškodené. V opačnom
prípade obráťte sa na predajcu a nepokračujte
v inštalácii.
Poznámka: detaily označené symbolom “(*)” sú voliteľné
doplnky, dodávané iba pre niektoré modely alebo
súčiastky, ktoré je nutné dokúpiť.
Upozornenia
Upozornenie! Nenapájajte spotrebiče na elektrickou sieť,
pokiaľ nebola úplne dokončená jeho inštalácia.
Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,
odpojiť odsávač pary od elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte
ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí)
so zníženými fyzickými, zmyslovými alebo mentálnymi
schopnosťami alebo s nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje
dohľad alebo ich nepoučila o používaní spotrebiča.
Deti musia byť pod dohľadom, aby sa nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez správne namontovanej
mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha,
iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčasne s inými
zariadeniami, ktoré sú v styku s plynom alebo inými
horľavinami, miestnosť musí byť zariadená vhodnou
ventiláciou.
Odsávací vzduch nesmie byť odvádzaný do toho istého
odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú
zariadenia spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na
plameni.
Použitie voľného plameňa poškodzuje filtre, čo môže byť
príčinou vyvolania požiaru, preto sa ho v každom prípade
treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba
sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa
môžu značne zohriať.
Čo sa týka technických a bezpečnostných opatrení
schválených pre odvod dymov, je potrebné dodržiavať sa
presne predpismi stanovenými príslušnými miestnymi úradmi.
Odsávač je potrebné často čistiť ako zvnútra tak aj zvonku
(ASPOŇ RAZ ZA MESIAC). V každom prípade je nutné
dodržiavať všetko, čo je uvedené v návode na obsluhu.
Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia
filtrov sa môžu stať príčinou požiaru.
Nepoužívajte a nenechávajte digestor bez riadne nastavených
svietidiel a nevystavujte sa tak nebezpečenstvu elektrického
výboja.
Tento spotrebič je označený v súlade s európskou smernicou
2002/96/ES o likvidácii elektrického a elektronického
zariadenia (WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.
Symbol
výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestnych zákonov o odstránení odpadkov.
Kvôli dokonalejším informáciám o zaobchádzaní,
znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné
miestne úrady, služby pre zber domáceho odpadu alebo
predajňu , v ktorej výrobok bol zakúpený.
13
Page 14
Používanie
Digestor je možné použiť s odsávaním mimo miestnosť, alebo
s recirkulačným filtrom pre čistenie vzduchu v miestnosti.
Odsávacia verzia
Výpary sú vypúšťané von prostredníctvom výfukového
potrubia upevneného na spojovacej prírube.
Priemer výfukového potrubia sa musí zhodovať s priemerom
spojovacieho prstenca.
Upozornenie! Odťahové potrubie nie je súčasťou výbavy a je
nutné ho zakúpiť.
Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny
náklon smerom nahor (približne 10°), aby sa vzduch mohol
ľahšie odvádzať smerom von.
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia
byť vybraté.
Napojte digestor na odťahové potrubie s rovnakým priemerom
ako vývod vzduchu (spojovacia príruba).
Použitie odvodových trubíc a otvorov do steny s menším
priemerom má za následok zníženie odsávadsej výkonnosti e
drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom
záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Používajte odťahové potrubie s čo najhladším vnútorným
povrchom.
! Materiál použitý pre odťahové potrubie musí zodpovedať
platným normám.
Filtračná verzia
Odsávaný vzduch bude pred návratom do miestnosti zbavený
tukov a pachov. K použitiu digestora v tejto verzii je nutné
inštalovať dodatočný systém filtrovania na základe aktívnych
uhlíkov.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.
Montáž
Minimálna vzdialenosť medzi podporou nádoby na varnej
ploche a najnižšou časťou digestora nesmie byť menšia než
50cm v prípade elektrických sporákov, 65cm v prípade
plynových či kombinovaných/zmiešaných sporákov.
Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.
Elektrické napojenie
Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri odsávača.
Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť
do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa
nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej
montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou
(priame pripojenie k sieti) alebo sa zásuvka nenachádza
v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je
nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý
zaručí úplné odpojenie od siete v podmienkach kategórie
prepätí III, v súlade s pravidlami inštalácie.
Upozornenie! Skôr než opäť napojíte obvod digestora na
sieťové napájanie a overíte správne fungovanie, skontrolujte
si vždy, že sieťový kábel bol správne namontovaný.
Digestor je vybavený špeciálnym napájacím káblom; v
prípade poškodenia káblu si ho vyžiadajte u servisnej služby.
Montáž
Pred začatím inštalácie:
• Skontrolujte, či má zakúpený výrobok vhodné rozmery
pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď
príslušný odstavec). Je potrebné ich namontovať späť v
prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z
prepravných dôvodov) materiál príslušenstva (napríklad
vrecká so šraubami, záruky atd.), prípadne ich vyberte a
uschovajte.
• Pokiaľ je to možné, odpojte a odstráňte nábytok
Nachádzajúci sa pod a okolo priestoru inštalácie za
účelom získania lepšieho prístupu k stopu/stene, na
ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné
v rámci možnosti čo najlepšie ochrániť nábytok a všetky
súčasti potrebné pre inštaláciu. Zvoľte si rovný povrch
a pokryte ho ochrannou fóliou, na ktorú uložíte odsávač
a súčasti príslušenstva.
• Ďalej skontrolujte, či je v blízkosti priestoru inštalácie
odsávača (v priestore prístupnom aj po montáži
odsávača) dostupná zásuvka elektrického rozvodu a či
bude možné previesť pripojenie zariadenia na
odvádzanie dymu smerom von (platí iba pre odsávaciu
verziu).
• Preveďte všetky potrebné stavebné práce (napr.:
inštaláciu zásuvky elektrického rozvodu a/alebo
realizáciu otvoru pre priechod dymovej rúrky).
Odsávač pary je vybavený upevňovacími klinmi vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsobilosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatoč
odsávača pary.
ne mohutná, aby udržala hmotnosť
14
Page 15
Činnosť
V prípade nazhromaždenia väčšieho množstva pary v kuchyni
použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5
minút pred začatím varenia a nechať ho v chode ešte približne
ďalších 15 minút po ukončení varenia.
Činnosť – Model s displayom
1. ON/OFF motora
Stlačením tlačidla, odsávač pary sa spustí rýchlosťou 1
Stlačením tlačidla počas činnosti, odsávač pary prejde di
stavu OFF.
2. Zvýšenie rýchlosti
Stlačením tlačidla, odsávač pary prejde zo stavu OFF do
rýchlosti 1.
Stlačením tlačidla (odsávač pary v stave ON) sa zvýši
rýchlosť motora z rýchlosti 1 na intensívnu
Každej rýchlosti zodpovedá zasvietenie
zodpovedajúceho LED.
Rýchlosť 1: 1
Rýchlosť 2: 2
Rýchlosť 3: 3
Rýchlosť intensívna: 4 (blikajúci)
Rýchlosť intensívna je načasovaná. Štandardné
načasovanie je 5´, po čom odsávač pary sa umiestni do
rýchlosti 2.
Pre deaktiváciu funkcie pred uplynitím času, stlačiť tlačidlo 2,
odsávač pary sa umiestni do rýchlosti 1, stlačením tlačidla 1
odsávač pary sa vypne.
ON/OFF osvetlenie
3.
4. Načasovanie rýchlosti
5. Ukazovateľ stavu činnosti
Načasovanie rýchlosti
Načasovanie rýchlosti je oprávnené stlačením tlačidla 4, po
uplynutí času odsácač pary sa vypne.
Časovanie je nasledovné:
Rýchlosť 1 – 20 minút (1 stály, bod blikajúci)
Rýchlosť 2 – 15 minút (2 stály, bod blikajúci)
Rýchlosť 3 – 10 minút (3 stály, bod blikajúci)
Rýchlosť intensívna – 5 minút (4 stály, bod blikajúci)
Počas načasovanej rýchlosti stlačením tlačidla 1 alebo tlačidla
4, odsávač pary sa vypne, ak sa stačí tlačidlo 2 odsávač pary
vyjde z načasovanej činnosti umiestnením sa do zvolenej
rýchlosti.
Signalizácia filtra tukov
Signalizácia filtra tukov dôjde po 80 hodín činnosti a je
indikovaná na displeji blikajúcim číslom 1.
Ak sa zjaví takáto signalizácia, nainštalovaný filter tukov je
potrebné umyť.
Signalizácia je viditeľná, keď
Pre odstránenie signalizácie filtra tukov, stlačiť tlačidlo „1“ na
viac ako 3“, až do zhasnutia signalizácie.
Odstránenie signalizácie je možné, keď odsávač pary je
v stave ON.
Signalizácia uhlíkového filtra (len pre filtračnú verziu)
Signalizácia uhlíkového filtra dôjde po 320 hodín činnosti a je
indikovaná na displeji blikajúcim číslom 2.
Keď sa zjaví takáto signalizácia, nainštalovaný filter tukov je
potrebné vymeniť.
Signalizácia je viditeľná, keď odsávač pary je v stave ON.
Pre odstránenie signalizácie filtra tukov, stlačiť tlačidlo „1“ na
viac ako 3“, až do zhasnutia signalizácie.
Odstránenie signalizácie je možné, keď odsávač pary je
v stave ON.
V prípade signalizácie súčasne obidvoch filtrov, na displeji
budú blikať striedavo čísla 1 a 2.
K vynulovaniu dôjde vykonaním 2 krát hore popísaný postup.
Prvýkrát sa vynuluje signalizácia filtra tukov, druhýkrát sa
vynuluje signalizácia uhlíkového filtra.
V štandardnom režime, signalizácia uhlíkového filtra nie je
aktívna.
V prípade, keď sa odsávač pary používa vo filtračnej verzii, je
potrebné aktivovať signalizáciu uhlíkového filtra.
Aktivácia signalizácie uhlíkového filtra:
Nastaviť odsávač pary na OFF a súčasne stlačiť tlačidlá „2“ a
„3“ na 3“.
Čísla 1 a 2 striedavo budú blika
Deaktivácia signalizácie uhlíkového filtra:
Nastaviť odsávač pary na OFF a súčasne stlačiť tlačidlá „2“ a
„3“ na 3“.
Číslo 1 bude blikať na 2“.
Alarm teploty
Odsávač pary je vybavený snímačom teploty, ktorý aktivuje
motor na rýchlosť 3 v prípade, keď teplota v okolí displeja je
príliš vysoká.
Kondízia alarmu bude udaná na displeji s blikajúcim
písmenom "t".
Táto kondícia potrvá, kým teplota neklesne pod výstražný
prah alarmu.
Z tohto režimu sa môže vystúpiť stlačením tlačidla „2“.
Každých 30“ snímač overuje teplotu prostredia v okolí
displeja.
odsávač pary je v stave ON.
ť na 2“.
15
Page 16
Zobrazenia displeja
Zobrazenie Stav
Rýchlosť 1
Rýchlosť 2
Model s ovládačom so 4 tlačidlami
Rýchlosť 3
Rýchlosť 4 (intensívna)
a. Vypínač svetla ON/OFF.
b. Vypínač svetla OFF/rýchlosť 1
c. Voľba rýchlosti 2
d. Voľba rýchlosti 3
Rýchlosť 1 – 20 minút
Rýchlosť 2 – 15 minút
Rýchlosť 3 – 10 minút
Rýchlosť intensívna – 5 minút
Údržba filtra Tukov
Údržba Uhlíkového filtra
Údržba filtra Tukov a Uhlíkového filtra
Alarm teploty
16
Page 17
Údržba
Pred akokoľvek operáciou čistenia či údržby odpojte
digestor od elektrické siete, vyberte vidlicu zo zásuvky
alebo vypnite hlavný spínač bytu.
Čistenie
Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň
rovnako častým opakovaním ako sa vykonáva údržba filtrov
tuku).
Pri čistení je treba použiť látku navlhčenú denaturovaným
liehom alebo neutrálnymi tekutými čistiacimi prostriedkami.
Nepoužívajte prostriedky obsahujúce brúsne látky.
NEPOUŽÍVAŤ ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia
a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto
dodržiavať uvedené pokyny.
Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody
na motore, požiare vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených upozornení.
Protitukový filter
Obr. 11-28
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť čistený jedenkrát za mesiac (alebo keď
upozorňovací systém nasýteľnosti filtrov – ak je s ním
príslušný model vybavený – upozorňuje túto nevyhnutnosť),
nedráždivými čistiacími prostriedkami ručne alebo v umývačke
s nízkou teplotou vody a krátkym cyklusovým programom.
Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale
jeho filtračná cherakteristika sa tým vôbec nezmení.
Na odpojenie protitukových filtrov potiahnite za pružinový
háčik.
Uhoľný filter (iba pre filtračnú verziu)
Obr. 27
Udržuje nepríjemné zápachy pochádzajúce z varenia.
Aktívno uhlíkový filter môže byť jeden z týchto typov:
• Aktívno uhlíkový filter umývateľný .
• Aktívno uhlíkový filter NIE umývateľný.
Aktívno uhlíkový filter umývateľný
Uhoľný filter môže byť umývaný každých dva mesiacov
v teplej vode a spôsobilými saponátmi alebo v umývačke za
65°C ( v prípade umývania v umývačke, uskutočniť kompletný
cyklus bez nádob vo vnútri).
Bez poškodenia filtra odstániť prebytočnú vodu, potom
odstrániť vankúšik uložený vo vnútri umelohmotného rámu
a vysušiť ho definitívne vložením ho do rúry na 10 minút na
100°C.
Vymeniť vankúšik každé 3 mesiace a zakaždým, keď je látka
poškodená.
Aktívno uhlíkový filter NIE umývateľný
Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom
užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra
proti mastnotám. V každom prípade je nutné nahradiť filter
približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo
regenerovaný.
Montáž:
Zavesiť uhoľno-aktívny filter najprv zozadu na kovový háčik
odsávača pary, potom zpredu s dvoma rúčkami.
Odmontovanie:
Vybrať uhoľno-aktívny filter otočením ručiek, ktoré ho
upevňujú o odsávač pary o 90°.
Výmena žiaroviek
Obr. 29
Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú
chladné.
1. Vytiahnite ochranný kryt s použitím malého skrutkovača
s rezným hrotom alebo podobným nástrojov.
2. Vymeňte poškodenú žiarovku.
Používajte len halogénové žiarovky 12V - 20W, max. - G4,
a dbajte pritom, aby ste sa ich nedotkli rukami.
3. Zatvorte ochranný kryt (upevnenie na zápakdu).
Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte
správne nasadenie žiaroviek do sedla.
17
Page 18
PL - Instrukcja montażu i obsługi
Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.
! Należy zachować instrukcję obsługi aby móc z niej
skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.
! Uważnie zapoznać się z treścią instrukcji obsługi, która
dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..
! Nie dokonywać zmian elektrycznych czy mechanicznych
dzeniu lub na przewodach odprowadzających.
w urzą
! Przed przystąpieniem do montażu urządzenia należy
sprawdzić czy któraś z jego części składowych nie jest
uszkodzona. Jeśli tak, należy skontaktować się ze
sprzedawcą i zaprzestać kontynuowania instalacji.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą
wyłącznie w skład wybranych modeli, w pozostałych
przypadkach powinny być zakupione osobno.
Ostrzeżenia
Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed
ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub
konserwacji należy odłączyć okap od zasilania, wyjmując
wtyczkę z gniazdka lub wyłączając główny wyłącznik
zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać
w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez
osoby (w tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a także
nieposiadające wiedzy lub doświadczenia w użytkowaniu tego
typu urządzeń, chyba, że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez
osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią
urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo
zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna
oparcia chyba, że taka możliwość została wyraźnie wskazana.
Pomieszczenie, w którym okap jest używany łącznie z innymi
urządzeniami spalającymi gaz lub inne paliwo powinno
posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania spalin
wytwarzanych przez urządzenia gazowe lub na inne paliwo.
Surowo zabrania się przygotowywania pod okapem potraw z
użyciem otwartego ognia (flambirowanie).
się
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko
pożaru, a zatem nie wolno tego robić pod żadnym pozorem.
Podczas smażenia należy zachować ostrożność, aby nie
dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.
Dostępne części mog
ą ulec znacznemu nagrzaniu, jeżeli będą
używane razem z urządzeniami przeznaczonymi do
gotowania.
W zakresie koniecznych do zastosowania środków
technicznych i bezpieczeństwa dotyczących odprowadzania
spalin należy ściśle przestrzegać przepisów wydanych przez
kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z
zachowaniem wskazówek dotyczących konserwacji podanych
w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie
zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub
pozostawiać okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz
ętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol
na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
18
Page 19
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bądź jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).
Okap pracujący jako wyciąg
Opary są usuwane na zewnątrz rurą odprowadzającą
zamocowaną do kołnierza łączeniowego.
Średnica rury odprowadzającej musi być równa średnicy
kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w
komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry
(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one
zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje
zmniejszenie zdolności zasysania oraz drastyczne
zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten
stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć
(maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni
wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi
normami.
Okap pracujący jako pochłaniacz
Aby używać okapu w tej wersji należy zainstalować filtr
węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów
zanim zostanie zwrócone do pomieszczenia przez kratki w
górnej osłonie komina.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 65cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do
zasilania i sprawdzeniem poprawności jego działania należy
się zawsze upewnić, czy przewód zasilający jest prawidł
owo
zamontowany. Okap jest wyposażony w specjalny przewód
zasilający. W razie uszkodzenia tego przewodu, należy go
zamówić w biurze obsługi serwisowej.
Instalacja okapu
Przed przystąpieniem do instalacji:
• Sprawdzić, czy wymiary zakupionego produktu są
stosowne do wybranego miejsca montażu.
• Zdemontować filtr węglowy (*), jeżeli znajduje się na
wyposażeniu (patrz odpowiedni rozdział). Filtr należy
ponownie zamontować tylko wtedy, gdy okap będzie
używany w wersji filtrującej.
• Sprawdzić, czy wewnątrz okapu nie pozostawiono
(z powodów związanych z transportem) dodatkowego
materiału dostarczanego wraz z urządzeniem (na
przykład woreczków z wkrętami (*), karty gwarancyjnej
(*) itp), ewentualnie wyjąć je i zachować.
• Jeżeli to możliwe, należy odłączyć i usunąć meble,
znajdujące się w obszarze instalacji okapu, po to aby
uzyskać łatwy dostęp do sufitu/ściany, na której ma być
zamontowany okap. W przeciwnym wypadku należy jak
najlepiej zabezpieczyć meble oraz wszystkie części
przed przypadkowym uszkodzeniem. Wybrać p
powierzchnię, na której będzie oparty okap i elementy
wposażenia i przykryć ją folią ochronną.
• Ponadto należy sprawdzić, czy w pobliżu strefy montażu
okapu (w miejscu dostępnym również po zamontowaniu
okapu) jest dostępne gniazdko wtykowe i czy można
podłączyć okap do urządzenia odprowadzającego na
zewnątrz opary (tylko w wersji filtrującej).
Wykonać wszystkie niezbędne prace murarskie (np.:
montaż gniazdka wtykowego i/lub otwór do przejścia
przewodu odprowadzającego opary).
Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit musz
ą być odpowiednio mocne, aby
utrzymać ciężar okapu.
łaską
19
Page 20
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
okapu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.
Funkcjonowanie okapu
1 ON/OFF silnika.
Wciskając przycisk okap uruchamia się przy prędkości 1.
Wciskając przycisk podczas działania okapu przechodzi
się na stan OFF.
2 Zwiększenie prędkości
Wciskając przycisk okap przechodzi ze stanu OFF na
prędkość 1.
Wciskając przycisk (okap w stanie ON) zwiększa się
prędkość silnika z prędkości 1 do bardziej intensywnej.
Każdej prędkości towarzyszy włączenie się odnośnego
LED.
Prędkość 1: 1
Prędkość 2: 2
Prędkość 3: 3
Prędkość intensywna: 4 (migająca)
Prędkość intensywna jest “czasowa”. Czas ten wynosi
standardowo 5 sekund, a po jego upłyni
ustawia sie na prędkości 2.
Aby wyłączyć tę funkcję przed upłynięciem czasu należy
włączyć przycisk 2, okap ustawi się na prędkości 1,
wciskając przycisk 1 okap wyłączy się.
3 ON/OFF świateł.
4 „Ustawianie czasu” prędkości.
5 Wskaźnik stanu działania.
“Ustawianie czasu” prędkości.
“Ustawianie czasu” prędkości włącza się wciskając przycisk 4,
po upłynięciu czasu okap wyłączy się.
„Ustawianie czasu” jest podzielone w następujący sposób:
Prędkość 1 - 20 minut (1 stały, punkt migaj
Prędkość 2 - 15 minut (2 stały, punkt migający)
Prędkość 3 - 10 minut (3 stały, punkt migający)
Prędkość intensywna - 5 minut (4 stały, punkt migający)
Podczas działania “ustawionego czasu” wciskając przycisk 1
lub 4 okap wyłącza się, jeśli wciska się przycisk 2 okap
przechodzi z działania „czasowego” i ustawia się na wybranej
prędkości.
ący)
ęciu okap
Sygnalizacja filtra smarów.
Sygnalizacja filtra smarów włącza się po upływie 80 godzin
użytkowania i wizualizowana jest na wyświetlaczu migającą
liczbą 1. Kiedy pojawia się ta sygnalizacja zainstalowany filtr
smarów wymaga mycia.
Sygnalizacja widoczna jest, kiedy okap jest w stanie ON.
Aby wyłączyć sygnalizację filtra smarów, należy wcisnąć
przycisk “1” na czas dłuższy niż 3 sekundy, aż do
zaprzestania sygnalizacji.
Wyłączenie sygnalizacji możliwe jest, kiedy okap jest w stanie
ON.
Sygnalizacja filtra węglowego (tylko dla wersji filtrującej).
Sygnalizacja filtra węglowego włącza się po upływie 320
godzin użytkowania i wizualizowana jest na wyświetlaczu
migającą liczbą 2.
Kiedy pojawia się ta sygnalizacja filtr smarów musi zostać
wymieniony.
Sygnalizacja widoczna jest, kiedy okap jest w stanie ON.
Aby wyłączyć sygnalizację filtra smarów, należy wcisnąć
przycisk “1” na czas dłuższy niż 3 sekundy, aż do
zaprzestania sygnalizacji.
Wyłączenie sygnalizacji możliwe jest, kiedy okap jest w stanie
ON.
W przypadku jednoczesnej sygnalizacji obydwu filtrów, na
wyświetlaczu migają na przemian liczby 1 i 2.
Reset odbywa się poprzez dwukrotne wykonanie wyżej
opisanej procedury.
Pierwsze resetuje sygnalizację filtra smarów, natomiast drugie
filtra węglowego.
W standardowym sposobie działania sygnalizacja filtra
węglowego nie jest aktywna.
W przypadku użytkowania okapu w wersji filtrującej niezbędne
jest włączenie sygnalizacji filtra węglowego.
Aktywacja sygnalizacji filtra węglowego:
Ustawić okap w pozycji OFF i wcisnąć jednocześnie przyciski
“2” i “3” przez ok. 3 sekundy.
Liczby 1 i 2 będą migać na przemian przez 2 sekundy.
Dezaktywacja sygnalizacji filtra węglowego:
Ustawić okap w pozycji OFF i jednocześnie wcisnąć przyciski
“2” i “3” przez 3 sekundy.
Liczba 1 będzie migać przez 2 sekundy.
Alarm Temperatury
Okap jest wyposażony w czujnik temperatury, który aktywuje
silnik do prędkości 3 w przypadku, kiedy temperatura w
okolicy wyświetlacza jest zbyt duża.
Stan alarmowy jest wizualizowany na wyświetlaczu poprzez
migającą literę "t".
Stan ten pozostaje do momentu, kiedy temperatura nie
spadnie poniżej progu alarmowego.
Można wyjść z tego sposobu działania poprzez wciśnięcie
przycisku “2”.
Co 30 sekund czujnik sprawdza temperaturę otoczenie w
okolicy wyświetlacza.
20
Page 21
Wizualizacja Wyświetlacza
Wizualizacja Stan
Prędkość 1
Prędkość 2
Prędkość 3
Prędkość 4 (intensywna)
Prędkość 1 - 20 minut
Prędkość 2 - 15 minut
Prędkość 3 - 10 minut
Prędkość intensywna - 5 minut
Konserwacja filtra Smarów
Konserwacja filtra Węglowego
Model z 4 - klawiszowym pulpitem
a. Wyłącznik światła
b. Wybór prędkości 1 / Wyłącznik silnika
c. Wybór prędkości 2
d. Wybór prędkości 3
Konserwacja filtra Smarów i filtra
Węglowego
Alarm Temperatury
21
Page 22
Konserwacja
Uwaga! Przed wykonaniem jakiejkolwiek czynności
czyszczenia lub konserwacji należy odłączyć okap od
zasilania wyjmując wtyczkę z gniazdka lub wyłączając
główny wyłącznik zasilania.
Czyszczenie okapu
Okap należy często czyścić, tak wewnątrz jak i na zewnątrz
(przynajmniej z tą samą częstotliwością, z którą wykonuje się
czyszczenie filtrów tłuszczowych) przy użyciu szmatki
nawilżonej łagodnymi środkami. Nie należy używać środków
ściernych.
NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących
czyszczenia urządzenia i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem przestrzeganie
podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne uszkodzenia silnika lub pożary wynikające z
nieprzestrzegania zasad konserwacji oraz wzmiankowanych
wyżej instrukcji.
Filtr przeciwtłuszczowy
Rys. 11-28
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy
wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu
posiada wskaźnik – informuje o konieczności jego wymiany),
za pomocą nieagresywnego środka czyszczącego, ręcznie lub
w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może
się odbarwić, ale nie zmienią się jego charakterystyczne
cechy filtrujące.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 27
Zatrzymuje przykre zapachy pochodzące z gotowania.
Istnieją dwa rodzaje filtrów węglowych:
• Filtr węglowy nadający się do mycia.
• Filtr węglowy NIE nadający się do mycia.
Filtr węglowy nadający się do mycia
Filtr węglowy może być myty co dwa miesiące w gorącej
wodzie z odpowiednimi detergentami lub w zmywarce w
temperaturze 65°( w wypadku mycia w zmywarce zastosować
cykl pełny bez naczyń w zmywarce ).
Nadmiar wody należy ostrożnie usunąć, tak aby nie uszkodzić
filtra, potem wyjąć wkład znajdujący się wewnątrz osłony
plastikowej i włożyć go do piekarnika na dziesięć minut w
temperaturze 100° aby wysuszyć go całkowicie.
Wkład należy wymieniać co trzy lata lub za każdym razem gdy
materiał jest uszkodzony.
Filtr węglowy NIE nadaj
ący się do mycia.
Nasycenie filtra następuje po krótszym lub dłuższym okresie
użytkowania w zależności od rodzaju kuchni i od regularności
z jaką jest wykonywane czyszczenie filtra tłuszczowego.
Wkład filtra powinien być w każdym razie wymieniony po
upływie nie więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
Montaż
Włożyć filtr węglowy najpierw z tyłu do metalowej kasety
okapu, a następnie zamocować z przodu, za pomocą dwóch
pokręteł.
Demontaż
Wyjąć filtr węglowy obracając pokrętła mocujące do okapu o
90°.
Wymiana lampek
Rys. 29
Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, należy odłączyć okap od zasilania
energią elektryczną.
Uwaga! Nie dotykać żarówek dopóki są gorące.
Wymienić uszkodzoną żarówkę na inną tego samego typu
zgodnie ze specyfikacją znajdującą się na etykiecie
charakterystyki lub w pobliżu samej żarówki na okapie.
1. Posługując się małym śrubokrętem, podważyć ochronę
lampy i usunąć ją.
2. Wymienić spaloną żarówkę. Należy stosować wyłącznie
żarówki halogenowe o maksymalnej mocy 20 W - 12 V -
G4. Nie należy dotyka
3. Umieścić oprawę przysufitową (oprawa musi zazębić się).
W przypadku, gdy oświetlenie nie działa należy najpierw
sprawdzić, czy lampki zostały prawidłowo zamontowane.
Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie
działa, należy zwrócić się do serwisu.
ć żarówek rękami.
22
Page 23
HU - Felszerelési és használati utasítás
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.
! Fontos, hogy ezt a kézikönyvet megőrizze, hogy
bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.
! Az útmutatásokat figyelmesen olvassa el: fontos
tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.
! Ne módosítsa a termék elektromos vagy mechanikai
rendszerét, vagy a kivezető csöveket.
! A berendezés beszerelésének megkezdése előtt
győződjön meg róla, hogy minden alkatrész
sérülésmentes-e. Ellenkező esetben forduljon a
viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak
bizonyos modellekhez járnak, illetve a készülékkel nem
szállított, megvásárolandó alkatrészek.
Figyelmeztetés
Figyelem! A készüléket mindaddig ne kösse be az elektromos
hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a villásdugó kihúzása vagy
a lakás fő biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez
használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermekek, vagy csökkent
fizikai vagy értelmi képességekkel rendelkező, tapasztalatok
és ismeretek híján levő emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete alatt, vagy ha ez a
személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel
játszanak.
Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek
használni, kivéve, ha kifejezetten fel van tüntetve ez a
lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie,
amennyiben a konyhai elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe
vezetni, amelyet gáz vagy más tüzelőanyagok
égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt
okozhat, ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy
a túlhevült olaj vagy zsír meggyulladjon.
Főzés közben a felszálló forró levegő a készülékházat
felmelegítheti!
A füstelvezetésre vonatkozó műszaki és biztonsági
intézkedések tekintetében szigorúan be kell tartani a helyi
illetékes hatóságok előírásait.
Az elszívót gyakran kell tisztogatni, mind belülről, mind
kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten előírt karbantartási
utasításokat.)
Az elszívó tisztántartására, valamint a filterek cseréjére és
tisztítására vonatkozó előírások be nem tartása tűzveszélyt
okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa
nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából
következő kellemetlenségekért, károkért vagy tű
zesetekért a
gyártó nem vállal felelősséget..
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2002/96/EK
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett
jelzés arra utal, hogy ez a termék nem kezelhető
háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.
23
Page 24
Használat
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történő kibocsátással, vagy filteres, keringtetett
üzemmódban működhessen.
Kivezetett üzemmód
A gőzök kivezetése a gyűjtőkarimához rögzített elvezető
csövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével
azonos kell legyen
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt
megvennie.
A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)
kell rendelkezzen, hogy a levegőt minél könnyebben
kivezethesse.
Amennyiben az elszívó szénfilteres, szükséges annak
kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó
karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának
csökkenését és a készülék zajszintjének drasztikus
növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal
rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.
! A használandó cső belseje a lehető legsimább legyen.
! A cső anyaga az előírásban elfogadottaknak megfelelő
legyen.
Keringtetett üzemmód
Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,
mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó
ilyen üzemmódban való használatához szükséges további,
aktív szén alapú szűrőrendszer installálása.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm
elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.
Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba
és ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
Az elszívó speciális kábellel rendelkezik, melynek sérülése
esetén cseréjét kérje a szakszervíz szolgálattól.
Felszerelés
PMielőtt a telepítést elkezdené:
• Ellenőrizze, hogy a megvásárolt termék a kiválaszott
telepítési helynek megfelelő méretű-e.
• Vegye le az aktív szenes filtert/filtereket (*) ha van a
gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor
kell visszaszerelni, ha az elszívót keringtetett
üzemmódban kívánja használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e
(szállítási igények miatt) tartozékok (például csavarokat
tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen,
vegye ki és őrizze meg.
• Ha lehetséges, az elszívó felszerelési helye alatt és
környezetében bontsa ki és távolítsa el a bútorokat, hogy
jobban hozzáférhessen a falhoz/mennyezethez, ahová
az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és
a szerelés környezetét amennyire lehetséges, takarja le.
Válasszon ki egy sík felületet, takarja le, és erre rakja le
az elszívót és a hozzá tartozó kiegészítőket.
• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában
(olyan helyen, amely azután is hozzáférhető, hogy az
elszívót felszerelték), van-e egy villamos csatlakozó
aljzat, és a füstelvezetéshez lehet-e csatlakozni egy
kültérbe vezető készülékhez (csak kivezetett
üzemmódnál).
• Végezze el az összes szükséges kőművesmunkát (pl.
csatlakozó aljzat telepítése, kivezető cső számára
falnyílás készítése).
Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő
tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg
arról, alkalmasak-e az anyagok az adott
falhoz/mennyezethez. A falnak/mennyezetnek elegendően
erősnek kell lennie, hogy az elszívó súlyát megtartsa.
24
Page 25
Működése
Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.
Működése
1 Motor ON/OFF
A gombot benyomva az elszívó 1. sebességi fokozatra
kapcsol.
A gomb működés közbeni lenyomásával az elszívó OFF
(kikapcsolt) üzemmódra vált.
2 A sebesség növelése
A gombot benyomva az elszívó OFF üzemmódból az 1.
sebességi fokozatra kapcsol.
A gomb ismételt benyomásakor (az elszívó ON
üzemmódban) a motor az 1. sebességről intenzív
fokozatba kapcsol.
Minden sebességet egy annak megfelelő led jelez:.
1 sebességi fok: 1
2 sebességi fok: 2
3 sebességi fok: 3
Intenzív sebesség: 4 (villogó led)
Az intenzív sebességi fokozat időzíthető. A standard
időzítés 5’, melynek leteltével az elszívó visszaáll a 2.
sebességi fokozatra.
A funkció deaktiválható, ha az időzítés letelte előtt a 2
gombot benyomja, s ekkor az elszívó az 1. sebsségi
fokozatra áll vissza, illetve az 1 gomb lenyomásával az
elszívó kikapcsol.
3 Világítás ON/OFF
4 Sebesség időzítés
5 Működési állapot jelzó
Sebesség időzítése
A sebesség időzítése a 4-es gombbal állítható, a beállított
időtartam végén az elszívó leáll:
1. sebességi fok - 20 perc (1 fixen világít, pont villog)
2. sebességi fok - 15 perc (2 fixen világít, pont villog)
3. sebességi fok - 10 minuti (3 fixen világít, pont villog)
Intenzív sebességi fok - 5 perc (4 fixen világít, pont villog)
Az időzített működés alatt az 1-es gomb, vagy a 4-es gomb
lenyomásával az elszívó leáll, ha a 2-es gomb kerül
lenyomásra az elszívó kilép az id
kiválasztott sebességi fokozatra vált.
őzített üzemmódból és a
A zsírfilter kijelző
A zsírfilter kijelzés 80 üzemóra leteltével jelenik meg a kijelző
panelen, melyet villogó 1-es gomb jelez.
E kijelzés feltűnésekor a zsírfiltert ki kell mosni.
A kijelzés kizárólag ON módban lévő (bekapcsolt) elszívón
jelenik meg.
A zsírfilter kijelzés megszűntetéséhez nyomja meg a “1”
gombot és tartsa lenyomva több, mint 3” ideig, míg a kijelzés
el nem tűnik.
A kijelzés megszűntetése kizárólag ON módban lévő elszívón
hajtható végre.
Szénszűrő kijelzései (csak a szűrős modelleknél)
A szénszűrő kijelzés 320 óra üzemidő után jelenik meg, a
display panelen a 2-es szám villog.
A kijelzés észlelésekor a szűrőt cserélni kell.
A kijelzés kizárólag ON módban lévő (bekapcsolt) elszívón
jelenik meg.
A szűrő kijelzésének megszűntetéséhez nyomja meg az “1”
gombot és tartsa lenyomva több, mint 3” ideig, míg a kijelzés
el nem tűnik.
A kijelzés megszűntetése kizárólag ON módban lévő elszívón
lehetséges.
Mindkét filter egyidejű kijelzése esetén, a display panelen az
1-es és a 2-es gombok felváltva villognak.
Az újraállításhoz kétszer hajtsa végre a fent leírt lépéseket.
Az első alkalommal a zsírfilter, majd ezután a szénszűrő
beállítását hajtsa végre.
Standard módban a szénszűrő kijelzés nem aktív.
Szűrős változatú elszívónál a szénszű
állítani.
Szénszűrő kijelzés aktiválása:
Állítsa az elszívót OFF módra, és tartsa egyidejűleg lenyomva
az “2” és “3” gombokat 3” ideig.
Az 1-es és 2-es számok felváltva villognak 2” ideig.
Szénszűrő kijelzés deaktiválása:
Állítsa az elszívót OFF módra ls tartsa egyidejűleg lenyomva a
“2” és “3” gombokat 3” ideig.
Az 1-es gomb 2” ideig villog.
Hőfok vészjelző
Az elszívó hőfok érzékelővel rendelkezik, mely a motort 3-as
sebességi fokozatra kapcsolja, amennyiben a kijelző
zónájában mért hőfok igen magas.
A vészállapotot a kijelzőn villogó "t" betű jelzi.
A kijelzés aktív marad mindaddig, amíg a hőfok vissza nem
süllyed a riasztási határérték alá.
A “2” gomb megnyomásával kiléphet ebből a funkcióból
Az érzékelő 30” időintervallumonként ellenőrzi a kijelző zóna
körüli hőfokot.
rő kijelzést be kell
25
Page 26
Kijelzőpanel ikonok
Ikon Jelentés
Sebesség 1
Sebesség 2
sebesség 3
sebesség 4 (intenzív)
1. sebességi fok - 20 perc
2. sebességi fok - 15 perc
3. sebességi fok - 10 minuti
Intenzív sebességi fok - 5 perc
Zsírszűrő karbantartás
Szénfilter karbantartás
4 billentyűs nyomógombpanelos modell
a. világítás kapcsoló BE/KI
b. Motor KI kapcsoló/ 1. sebesség
c. 1. sebesség kiválasztás
d. 3. sebesség kiválasztás
Zsírszűrő és szénfilter karbantartás
Hőmérséklet vészjelző
26
Page 27
Karbantartás
Figyelem! Takarítás vagy karbantartás előtt minden
esetben kösse ki az elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő biztosítékának
lecsapása révén.
Tisztítás
Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről
(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A
tisztításhoz használjon semleges folyékony mosószerrel
átitatott nedves ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.
NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek
cseréjére vonatkozó előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent említett utasítások be
nem tartása miatt a motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem vállalunk.
Zsírszűrő filter
ábra 11-28
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer (vagy amikor a filter telítődésjelző rendszere
- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy
szükség van rá) nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat
hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak keringtetett változat esetén)
ábra 27
Magában tartja a főzésből származó kellemetlen szagokat.
Az aktív szénfilter kétféle típusú lehet:
• Mosható aktív szénfilter.
• NEM Mosható aktív szénfilter.
Mosható aktív szénfilter.
A szénfiltert kéthavonta lehet elmosni meleg vízben és
megfelelő mosószerrel, vagy mosogatógépben 65 °C-on
(mosogatógépben történő mosás esetén teljes mosogatási
ciklust végezzen, edények nélkül).
A felesleges vizet a filter megrongálása nélkül távolítsa el,
majd vegye ki a műanyag keret belsejében található
matracszerű betétet és végleges szárítás céljából 10 percre
tegye a sütőbe 100 °C-on.
A matracszerű betétet 3 évenként, valamint károsodása
esetén ki kell cserélni.
NEM Mosható aktív szénfilter.
A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni
Szerelés
Helyezze be az aktív szénszűrőt, annak hátsó részét az
elszívó fém nyelveire akasztva, az első részét a két gombbal
rögzítve.
Az aktív szénszűrő kiemelése a szűrőt az elszívóhoz rögzítő
gombok 90°-os elforgatásával lehetséges.
Égőcsere
ábra 29
Bármilyen karbantartási munka megkezdése előtt szüntesse
meg az elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,
hidegek-e.
A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek
megfelelően azonos típusú izzóra cserélje.
1. Egy kis csavarhúzó vagy hasonló szerszám segítségével
vegye ki a védőburkolatot.
2. Cserélje ki a meghibásodott égőt.
Csak 12V - 20W max - G4 halogén égőket használjon,
vigyázzon arra, hogy kézzel ne érjen hozzájuk.
3. Zárja vissza a lámpaburát (bepattan).
Amennyiben a világítás nem működik, mielőtt a műszaki
szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen
illeszkednek-e a foglalatba.
27
Page 28
LIB0097441 Ed. 01/14
Loading...
