Page 1
CZ
ELEKTRICKÝ ODSAVAČ PAR
SK
ELEKTRICKÝ ODSÁVAČ PÁR
5717
Page 2
CZ SK
NÁVOD K OBSLUZE A ÚDRŽBĚ NÁVOD NA OBSLUHU A ÚDRŽBU
Vážený zákazníku,
zakoupil jste si výrobek z naší nové řady odsavačů par. Je naším přáním, aby
Vám náš výrobek dobře sloužil. Doporučujeme Vám prostudovat tento návod a
výrobek obsluhovat podle pokynů.
Vážený zákazník,
zakúpili ste si výrobok z nášho nového radu odsávačov pár. Je naším prianím, aby
Vám náš výrobok dobre slúžil. Doporučujeme Vám preštudovať si tento návod a
výrobok obsluhovať podľa pokynov.
1
Page 3
DŮLEŽITÉ INFORMACE A DOPORUČENÍ DÔLEŽITÉ INFORMÁCIE, POKYNY A DOPORUČENIA
• Odsavač nesmí být připojen do kouřovodu (do komína). Odsávaný vzduch
nesmí být vypouštěn do potrubí, které je použito k odsávání výparů ze zařízení
napájených jinou energií než elektrickou.
• Spotřebič může být použit buď v odtahové verzi (odtah par do odtahové šachty)
nebo po dokoupení uhlíkového filtru v recirkulační verzi (cirkulace přes uhlíkový
filtr).
• Je-li v provozu současně s odsavačem (v odtahové verzi) v jedné místnosti jiný
spotřebič - tepelný zdroj (např. plynový, olejový, naftový, na tuhá paliva), je
nutné počítat s tím, že tyto spotřebiče při spalování vytvářejí určitý podtlak.
Proto je nutné v těchto případech zajistit dostatečný přísun vzduchu (z vnějšího
prostředí).
• Pod odsavačem nemanipulujte s otevřeným ohněm (např. flambování atd.) !
• Odsavač nesmí být v přímém dotyku s teplovodními rozvody.
• Velké nánosy tuku na filtru proti mastnotám vznikající při smažení musí být
pravidelně odstraňovány.
• Výměnu filtrů provádějte dle dále uvedeného postupu.
• Spotřebič je určen pro obsluhu dospělými osobami.
• Spotřebič je určen pro běžný provoz v domácnosti
• Výrobce neodpovídá za škody vzniklé chybnou instalací nebo chybným
používáním odsavače.

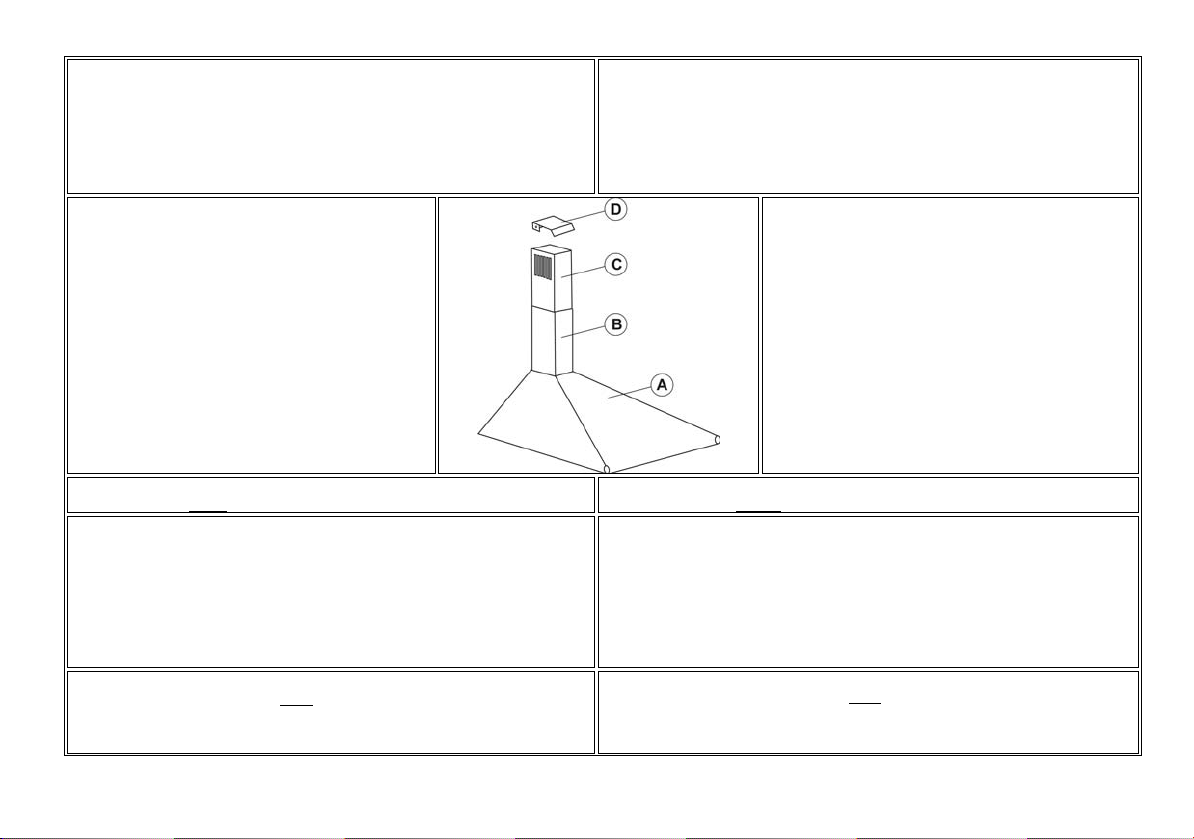

POPIS POPIS
A - Plášť odsavače s filtrem proti mastnotám
B – Dolní část dekoračního komína
C – Horní část dekoračního komína
D – Kryt (pouze pro recirkulaci)
1.
• Odsávač nesmie byť pripojený do dymovodu (do komína). Odsávaný vzduch
nesmie byť vypúšťaný do potrubia, ktoré je používané k odsávaniu výparov zo
zariadení, napájaných inou energiou ako elektrickou.
• Spotrebič môže byť použitý buď v odťahovej verzii (odťah pár do odťahovej
šachty) alebo, po dokúpení uhlíkového filtra, v recirkulačnej verzii (cirkulácia cez
uhlíkový filter).
• Ak je s odsávačom (v odťahovej verzii) v jednej miestnosti v prevádzke súčasne
iný spotrebič – tepelný zdroj (napr. plynový, olejový, naftový, na tuhé palivá), je
nutné počítať s tým, že tieto spotrebiče pri spaľovaní vytvárajú určitý podtlak.
Preto je nutné v týchto prípadoch zabezpečiť dostatočný prísun vzduchu (z
vonkajšieho prostredia).
• Pod odsávačom nemanipulujte s otvoreným ohňom (napr. flambovanie, atď.)!
• Odsávač nesmie byť v priamom dotyku s teplovodnými rozvodmi.
• Veľké nánosy tuku na filtri proti mastnotám, vznikajúce pri smažení, musia byť
pravidelne odstraňované.
• Výmenu filtrov urobte podľa ďalej uvedeného postupu.
• Spotrebič je určený pre obsluhu dospelými osobami.
• Spotrebič je určený pre bežnú prevádzku v domácnosti.
• Výrobca nezodpovedá za škody, vzniknuté chybnou inštaláciou alebo chybným
používaním odsávača.
A - Plášť odsávača pár s filtrom proti mastnotám
B – Dolná časť dekoračného komína
C – Horná časť dekoračného komína
D – Kryt (iba pre recirkuláciu)
2
Page 4
ELEKTRICKÉ PŘIPOJENÍ ELEKTRICKÉ PRIPOJENIE
• Před instalací spotřebiče se ujistěte, že napětí ve Vaší elektrické síti souhlasí
s údaji na výrobním štítku uvnitř spotřebiče.
• Spotřebič je vybaven přívodní šňůrou zakončenou vidlicí - třída I. ochrany proti
úrazu elektrickým proudem
• Spotřebič připojte do zásuvky odpovídající platným normám.
INSTALACE INŠTALÁCIA

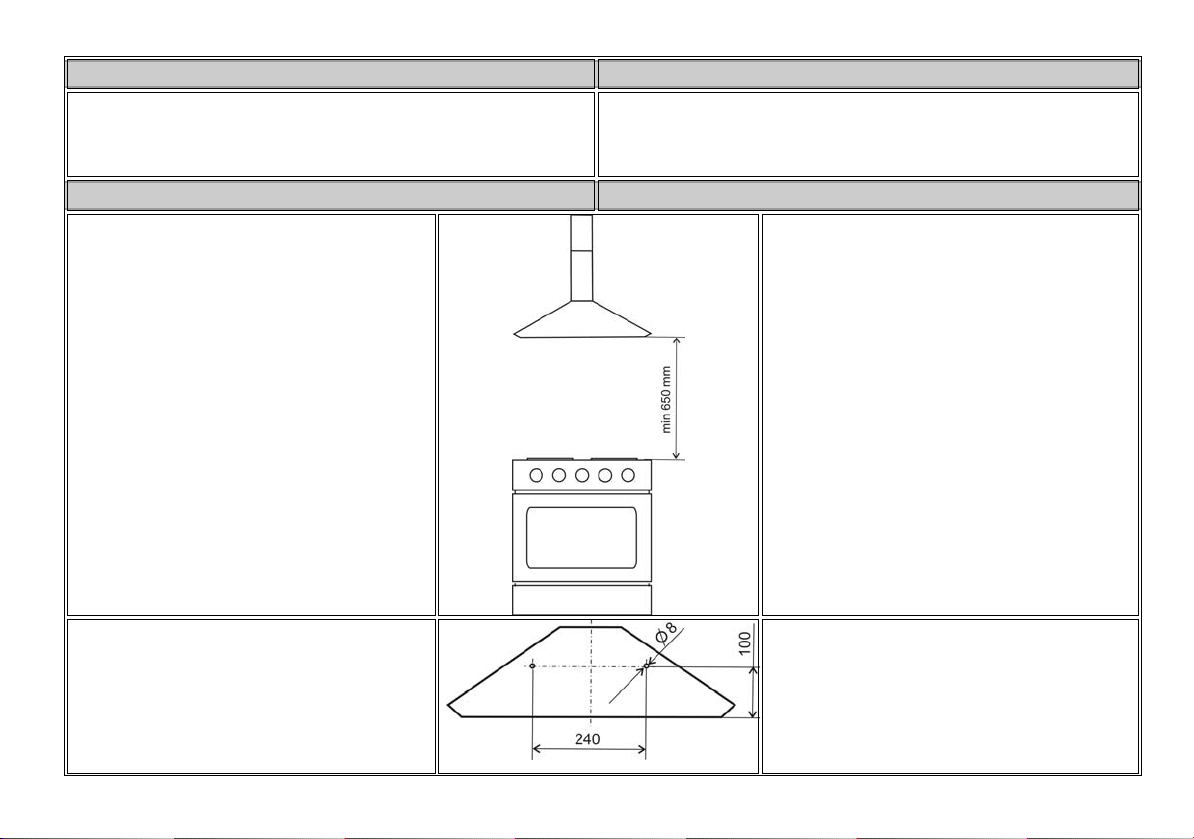

Vzdálenost mezi odsavačem a varnou deskou nesmí být
menší než:
650mm nad elektrickými plotnami a sklokeramickou
deskou
750mm nad plynovými hořáky
• Pred inštaláciou spotrebiča sa ubezpečte, že napätie vo Vašej elektrickej sieti
súhlasí s údajmi na výrobnom štítku vo vnútri spotrebiča.
• Spotrebič je vybavený prívodnou šnúrou, zakončenou vidlicou – trieda I. ochrany
proti úrazu elektrickým prúdom.
• Spotrebič pripojte do elektrickej zásuvky, zodpovedajúcej platným normám.
Vzdialenosť medzi odsávačom pár a varnou platňou
nesmie byť menší ako:
650mm nad elektrickými platničkami a sklokeramickou
platňou,
750mm nad plynovými horákmi
MONTÁŽ ODSAVAČE
• Otevřete – vyjměte kovový filtr proti mastnotám.
• Přiložte odsavač ke stěně a v požadované výšce
vyznačte umístění otvorů pro hmoždinky.
• Na vyznačených místech vyvrtejte otvory pro
hmoždinky a pomocí šroubů ∅ 8mm připevněte
odsavač.
POZOR:
Je nutno zajistit vodorovné umístění odsavače.
3
MONTÁŽ ODSÁVAČA PÁR NA STENU
• Otvorte – vyberte kovový filter proti mastnotám.
• Priložte odsávač k stene a v požadovanej výške
vyznačte umiestnenie otvorov pre hmoždinky.
• Na vyznačených miestach vyvŕtajte otvory pre
hmoždinky a zaveste odsávač pomocou skrutiek
∅ 8 mm.
POZOR:
Je nutné zabezpečiť vodorovné umiestnenie odsávača.
Page 5
ODTAHOVÁ VERZE
• Při použití odtahové verze jsou výpary vypouštěny do odtahového otvoru
odtahovou hadicí, která je přírubou připevněna k odsavači. Odtahovou hadici a
připevňovací spony je nutno dokoupit.
• Odtah je proveden horním vývodem odsavače, na který upevníme odtahovou
hadici a její druhý konec upevníme do odtahového otvoru. Průměr odtahové
hadice musí být stejný jako průměr připojovací příruby (∅ 100 mm).
MONTÁŽ ODTAHOVÉ VERZE A
DEKORAČNÍHO KOMÍNA
• Na zavěšený odsavač připevníme pomocí hadicové
spony jeden konec odtahové hadice ∅ 100 mm,
druhý konec připevníme do odtahového otvoru.
• Oba díly (horní C a dolní B) dekoračního komína
zasunuté do sebe umístěte na zavěšený odsavač.
• Horní díl (C) vysuňte do požadované výšky a
zaznačte horní polohu a vyzanačte upevňovací
otvory.
• Dekorační komín odstraňte a vyvrtejte vyznačené
otvory pro hmoždinky.
• Znovu upevněte oba díly dekoračního komínu a jeho
horní díl vysuňte a upevněte dvěma šroubky.
• Spodní díl dekoračního komína upevněte k odsavači
dvěma šroubky (jsou součástí příslušenství).
POZOR !
U odtahové verze nesmí být v odsavači nainstalován uhlíkový filtr.
RECIRKULAČNÍ VERZE
• Pro recirkulaci je nutné k odsavači par dokoupit uhlíkové filtry. Výpary jsou
odsávány přes uhlíkový filtr. Zbaveny pachu jsou vypouštěny přímo do
dekoračního komína a přes větrací otvory v jeho horní části vedeny zpět do
místnosti.
• Tato verze se používá v případech, kdy není k dispozici odtahová šachta.
• Pro recirkulační verzi je nutné namontovat vrchní kryt (D) do horní části komína.
Tento kryt zabraňuije unikání výparů přímo do horní části (stropu) a směřuje
výpary do bočních otvorů.
POZOR !
Pro recirkulaci (filtrační verze) musí být odsavač vybaven uhlíkovým filtrem.
ODŤAHOVÁ VERZIA
• Pri použití odťahovej verzie sú výpary vypúšťané do odťahovej šachty odťahovou
hadicou, ktorá je prírubou pripevnená k odsávaču pár. Odťahovú hadicu a
pripevňovacie spony je nutné k odsávaču pád dokúpiť.
• Odťah sa uskutočňuje cez horný vývod odsávača pár, na ktorý napojíme
odťahovú hadicu a jej druhý koniec vsunieme do odťahového otvoru v stene.
Priemer odťahovej hadice musí byť rovnaký ako priemer spojovacej príruby
(Ø 100 mm).
MONTÁŽ ODŤAHOVEJ VERZIE
DEKORAČNÉHO KOMÍNA
• Na zavesený odsávač pár pripevníme pomocou
hadicovej spony jeden koniec odťahovej hadice ∅ 100
mm, druhý koniec pripevníme do odťahového otvoru
• Oba diely (horný C a dolný B) dekoračného komína,
zasunuté do seba, umiestnite na zavesený odsávač
pár.
• Horný diel (C) vysuňte do požadovanej výšky, zaznačte
hornú polohu a vyznačte upevňovacie otvory.
• Dekoračný komín odstráňte a vyvŕtajte vyznačené
otvory pre hmoždinky.
• Znovu upevnite oba diely dekoračného komína a jeho
horný diel vysuňte a upevnite dvoma skrutkami.
• Spodný diel dekoračného komína upevnite k odsávaču
pár dvoma skrutkami (sú súčasťou príslušenstva).
POZOR!
Pre odťahovú verziu nesmie byť v odsávači pár nainštalovaný uhlíkový filter.
RECIRKULAČNÁ VERZIA
• Pre recirkuláciu je nutné k odsávaču pár dokúpiť uhlíkové filtre. Výpary sú
odsávané cez uhlíkový filter. Zbavené pachu sú vypúšťané priamo do
dekoračného komína a cez otvory v jeho hornej časti vedené späť do miestnosti.
• Táto verzia sa používa v prípadoch, keď nie je k dispozícii odťahová šachta.
• Pro recirkulačnú verziu je nutné namontovat kryt (D) do hornej časti komína.
Tento kryt bráni unikání pary priamo do hornej časti a smeruje paru priam na
bočné otvory.
POZOR!
Pre recirkuláciu (filtračná verzia) musí
filtrom.
byť odsávač vybavený uhlíkovým
4
Page 6
OVLÁDÁNÍ OVLÁDANIE
Odsavač MORA 5717 je vybaven motorem se třemi rychlostmi (stupni výkonu).
Volba rychlosti (výkonu) se provádí posuvným přepínačem ve spodní části
odsavače.

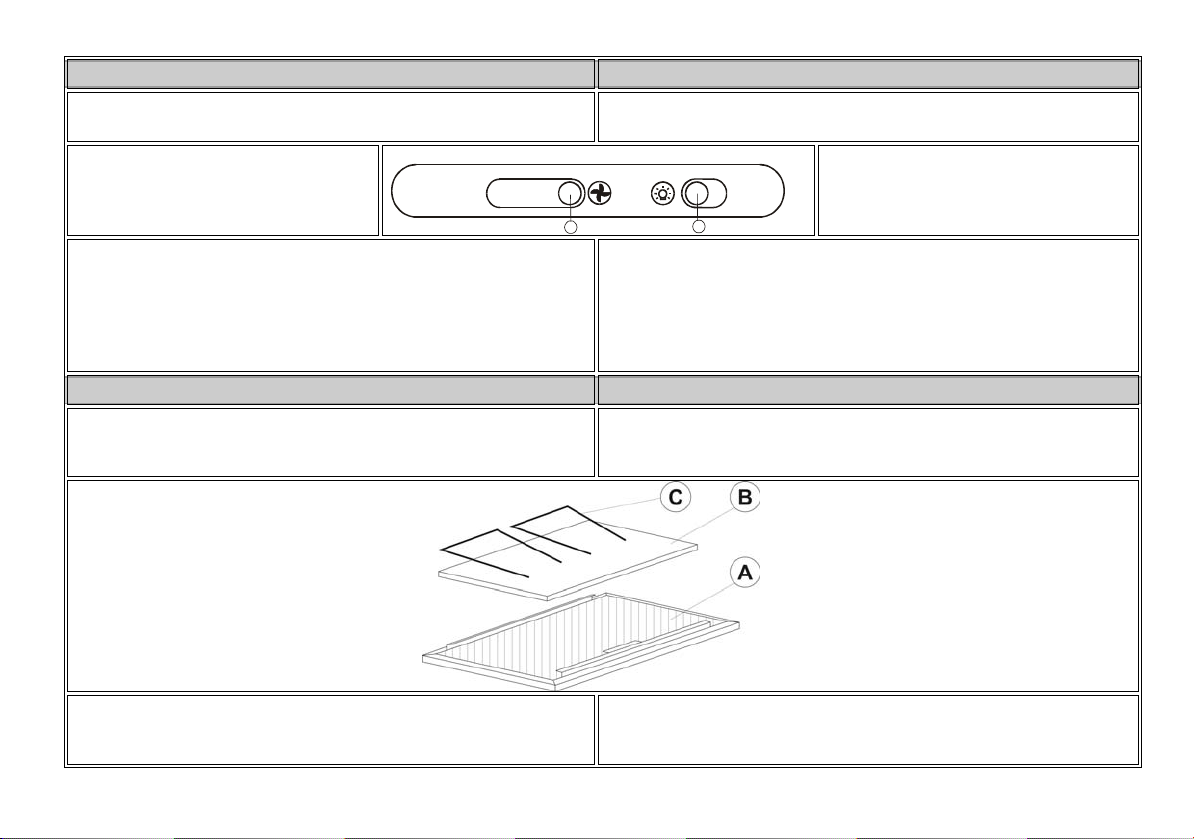

OVLÁDACÍ PANEL
- přepínač (1) – ovládá rychlost motoru
- spínač (2) – ovládá osvětlení
321
1
RYCHLOST MOTORU
2. Nízká rychlost - využití při vaření v jednom hrnci. Minimální hlučnost.
3. Střední rychlost - vhodná pro běžné vaření. Tato rychlost nabízí
nejlepší poměr mezi výkonem a hlučností.
4. Nejvyšší rychlost - vhodná při smažení a vaření pokrmů se silnými
Doporučujeme zapnout odsavač před počátkem vaření a po ukončení vaření
jej ponechat ještě několik minut v provozu.
výpary i po delší dobu.
ÚDRŽBA A ČIŠTĚNÍ ÚDRŽBA A ČISTENIE
• Při čištění a údržbě odpojte spotřebič od elektrické sítě.
• Pravidelná údržba a čištění zajistí výkonnost, spolehlivost a delší životnost
odsavače par.
• Zvláštní pozornost věnujte filtrům proti mastnotám a uhlíkovým filtrům.
Odsávač MORA 5717 je vybavený motorom s tromi rýchlosťami (stupňami výkonu).
Voľba rýchlosti (výkonu) sa ovláda posuvným prepínačom v spodnej časti odsávača.
OVLÁDACÍ PANEL
- prepínač (1) – ovláda rýchlosť motora
100
2
- spínač (2) – ovláda osvetlenie
RÝCHLOSŤ MOTORA
1. Nízka rýchlosť - využitie pri varení v jednom hrnci. Minimálna hlučnosť.
2. Stredná rýchlosť - vhodná pre bežné varenie. Táto rýchlosť poskytuje
najlepší pomer medzi výkonom a hlučnosťou.
3. Najvyššia rýchlosť - vhodná pre vyprážanie a varenie pokrmov so silnou
Doporučujeme zapnúť odsávač pred začiatkom varenia a po ukončení varenia
ho ponechať ešte zopár minút v prevádzke.
• Pri čistení a údržbe odpojte spotrebič od elektrickej siete.
• Pravidelná údržba a čistenie zaručí výkonnosť, spoľahlivosť a dlhšiu životnosť
• Zvláštnu pozornosť venujte filtrom proti mastnotám a uhlíkovým filtrom.
tvorbou výparov, ktorá môže trvať i dlhší čas.
odsávača pár.
KOVOVÝ FILTR PROTI MASTNOTÁM
• Kovový filtr proti mastnotám (A) zachycuje tukové částečky.
• Kovový filtr musí být čištěn buď ručně nebo v myčce na nádobí (při 65 °C)
pomocí vhodných saponátů.
KOVOVÝ FILTER PROTI MASTNOTÁM
• Kovový filter proti mastnotám (A) zachytáva tukové čiastočky.
• Kovový filter musí byť čistený buď ručne alebo v umývačke riadu (pri 65°C)
pomocou vhodných saponátov.
5
Page 7
• Při mytí v myčce na nádobí mohou filtry proti mastnotám mírně změnit barvu,
nicméně tato skutečnost neovlivňuje jejich funkčnost.
• Filtr proti mastnotám musí být čištěn minimálně 1x za 2 měsíce.
• Po umytí nechejte filtr řádně oschnout a teprve potom umístěte zpět do
odsavače.
UHLÍKOVÝ FILTR
• Uhlíkový filtr (B) pohlcuje kuchyňské pachy.
• Uhlíkový filtr nesmí být nikdy umýván !
• Při běžném používání by měl být uhlíkový filtr vyměňován každé 4 měsíce. Při
intenzivnějším používání i častěji.
UPOZORNĚNÍ !
Zachycená mastnota ve filtru nejen ovlivňuje výkon odsavače. Při zanedbané
údržbě může také způsobit vznícení! Doporučujeme proto řídit se pokyny k čištění
a výměně filtrů .
INSTALACE UHLÍKOVÝCH FILTRŮ
• Odpojte spotřebič od elektrické sítě
• Vyjměte kovové filtry proti mastnotám (A) a pomocí drátů (C) na vnitřní stranu
připevně uhlíkové filtry (B) – viz obr.
LIKVIDACE UHLÍKOVÝCH FILTRŮ PO UKONČENÍ ŽIVOTNOSTI
• Použité filtry je možno likvidovat do komunálního odpadu.
OSVĚTLENÍ
• Odsavač je vybaven osvětlením se žárovkou 40 W,
• Přístup k žárovce je umožněn odklopením kovového filtru proti mastnotám.
POSTUP
• odpojte odsavač od přívodu elektrické sítě
• odstraňte kovový filtr proti mastnotám
• z vnitřního prostoru odsavače proveďte výměnu žárovky – vždy za stejný typ -
40 W.
• umístěte zpět kovový filtr proti mastnotám
ČIŠTĚNÍ
• Vnitřní a vnější části odsavače par čistěte pravidelně jemnými čistícími
prostředky.
• Nikdy nepoužívejte brusné čistící prostředky.
ZPŮSOBY VYUŽITÍ A LIKVIDACE OBALU SPÔSOBY VYUŽITIA A LIKVIDÁCIE OBALOV
MORA MORAVIA, s.r.o., se zapojila do integrovaného systému sběru
komunálního odpadu ve spolupráci s firmou EKOKOM, a.s. Sběr
obalů uložených na sběrných místech ve Vaší obci zaručuje jejich
recyklaci.
• Pri umývaní v umývačke riadu môžu filtre proti mastnotám mierne zmeniť farbu,
táto skutočnosť však neovplyvňuje ich funkčnosť.
• Filter proti mastnotám musí byť čistený minimálne 1-krát za 2 mesiace.
• Po umytí nechajte filter riadne obschnúť a až potom ho umiestnite späť do
odsávača.
UHLÍKOVÝ FILTER
• Uhlíkový filter (B) pohlcuje kuchynské pachy.
• Uhlíkový filter sa nesmie nikdy umývať!
• Pri bežnom používaní by mal byť uhlíkový filter vymieňaný každé 4 mesiace. Pri
intenzívnejšom používaní aj častejšie.
UPOZORNENIE !
Zachytená mastnota vo filtri ovplyvňuje nielen výkon odsávača pár. Pri zanedbanej
údržbe môže tiež spôsobiť vznietenie! Preto doporučujeme riadiť sa pokynmi
pre čistenie a výmenu filtrov.
INŠTALÁCIA UHLÍKOVÝCH FILTROV
• Odpojte spotrebič od elektrickej siete.
• Vyberte kovové filtre proti mastnotám (A) a pomocou drôtov (C) na vnútornú
stranu připevníte uhlíkové filtre (B) – vid. obr .
LIKVIDÁCIA UHLÍKOVÝCH FILTROV PO UKONČENÍ ŽIVOTNOSTI
• Použité filtre je možné likvidovať do komunálneho odpadu.
OSVETLENIE
• Odsávač je vybavený osvetlením so žiarovkou 40 W.
• Prístup k žiarovke je umožnený odklopením kovového filtra proti mastnotám.
POSTUP
• odpojte odsávač od prívodu elektrickej siete
• odstráňte kovový filter proti mastnotám
• z vnútorného priestoru odsávača uskutočnite výmenu žiarovky – vždy za rovnaký
typ - 40 W.
• umiestnite naspäť kovový filter proti mastnotám
ČISTENIE
• Vnútorné a vonkajšie časti odsávača pár čistite pravidelne jemnými čistiacimi
prostriedkami.
• Nikdy nepoužívajte brúsne čistiace prostriedky.
vlnitá lepenka, baliaci papier - predaj zberným surovinám
- do zberných kontajnerov na zberný papier
- iné využitie
polystyrén - do zberných kontajnerov
obalová fólia a PE vrecia - do zberných kontajnerov na plasty
6
Page 8
LIKVIDACE SPOTŘEBIČE PO UKONČENÍ ŽIVOTNOSTI LIKVIDÁCIA SPOTREBIČOV PO UKONČENÍ ŽIVOTNOSTI
Tento spotřebič je označen v souladu s evropskou směrnicí
2002/96/EG o nakládání s použitými elektrickými a elektronickými
zařízeními (waste electrical and electronic equipment - WEEE). Tato
směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a
recyklování použitých zařízení.
Spotřebič obsahuje hodnotné materiály, které by měly být po ukončení životnosti
opětovně využity - spotřebič prodat do sběrných surovin.
Spotrebič obsahuje hodnotné materiály, ktoré by mali byť po ukončení životnosti
spotrebiča opätovne využité. Podľa možnosti spotrebič odovzdajte do zberných
surovín alebo na miesto určené obcou na odkladanie odpadu.
Tento spotrebič je označený v súlade s európskou smernicou
2002/96/EG o nakladaní s použitými elektrickými a elektronickými
zariadeniami (waste electrical and electronic equipment - WEEE).
Táto smernica stanoví jednotný európsky (EU) rámec pre spätný
odber a recyklovanie použitých zariadení.
REKLAMACE REKLAMÁCIE
Vyskytne-li se v záruční době na spotřebiči závada, neopravujte ji sami.
Reklamaci uplatněte v prodejně, ve které jste spotřebič zakoupili nebo u
servisních gescí uvedených v záručních podmínkách.
Při uplatnění reklamace se řiďte textem ZÁRUČNÍCH PODMÍNEK.
Poznámka:
Výrobce si vyhrazuje právo drobných změn, vyplývajících z inovačních nebo
technologických změn výrobku.
Ak sa vyskytne v záručnej dobe na spotrebiči závada, neopravujte ju sami.
Reklamáciu si uplatnite v predajni, v ktorej ste si spotrebič zakúpili alebo
u servisných gescií, uvedených v záručných podmienkach.
Pri uplatňovaní reklamácie sa riaďte textom ZÁRUČNÝCH PODMIENOK.
Poznámka:
Výrobca si vyhradzuje právo drobných zmien, vyplývajúcich z inovačných alebo
technologických zmien výrobku.
7
Page 9
ZÁKLADNÍ TECHNICKÉ ÚDAJE ZÁKLADNÉ TECHNICKÉ ÚDAJE
Typ Typ 5717
Počet motorů Počet motorov 1
Max. příkon motoru Max. príkon motora 110W
Osvětlení Osvetlenie 40 W
Elektrické napětí Elektrické napätie 230 V ~
Třída ochrany proti úrazu elektrickým proudem Trieda ochrany proti úrazu elektrickým prúdom I.
Rozměry (mm) : š x hl x v Rozmery (mm) : š x hľ x v 600 x 500 x 780
Hlučnost Hlučnosť 58 dBA
Barva - provedení Farba - prevedenie nerez
Filtr proti mastnotám -– FPM 5704.6 Filter proti mastnotám– FPM 5704.6 1ks - kovový
Ovládání tlačítkové Ovládanie tlačidlové +
Počet stupňu výkonu Počet stupňov výkonu 3
Odtah – horní a recirkulace
*Deklarovaná hodnota emisie hluku tohoto spotrebiča je 58 dB(A), čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pW.
Odťah − horný a recirkulácia ∅ 100 mm
PŘÍSLUŠENSTVÍ ODSAVAČE PRÍSLUŠENSTVO ODSÁVAČA PÁR
Hmoždinky a štouby pro montáž odsavače na zeď a šrouby na montáž
dekoračního komína
Horní kryt dekoračního komína pro recirkulaci Horný kryt dekoračného komína pre redirkuláciu.
Příruba se zpětnou klapkou Príruba so spätnou klapkou
Hmoždinky a skrutky pre montáž odsávača pár na stenu a skrutky pre montáž
dekoračného komína
PŘÍSLUŠENSTVÍ ODSAVAČE NA OBJEDNÁVKU PRÍSLUŠENSTVO ODSÁVAČA PÁR NA OBJEDNÁVKU
Uhlíkový filtr (1ks) – UF 5717 + 2ks drátěné spony Uhlíkový filtr (1ks) – UF 5717 + 2ks spony
8
Page 10
GORENJE spol. s r.o.
Obchodní skupina MORA
Pobočná 1
141 00 PRAHA 4
ČESKÁ REPUBLIKA
Telefon: 244 104 513
Fax: 261 217 887
Internet: www.mora.cz
E-mail: prodej@mora.cz
Bezplatná infolinka: 800 105 505
GORENJE SLOVAKIA, s.r.o.
Polianky 5a
841 01 BRATISLAVA
SLOVENSKÁ REPUBLIKA
Telefón:
+421-2-692 039 54
+421-2-692 039 39
Fax:
+421-2-692 039 93
Internet: www.gorenje.com
E-mail:
servis@gorenje.sk
obchod@gorenje.sk
gorenje@gorenje.sk
IFU OP MORA 5717 cz sk / 070901
Loading...
