• Poznámky
Před montáží myčky si pečlivě přečtěte tento návod.
Pokud tak učiníte, lépe poznáte způsoby připojení přívodní a vypouštěcí hadice,
napájecího kabelu a zvolíte optimální polohu pro umístění myčky.
Pozor!
Upozornění:
Montáž potrubí a elektrických
rozvodů by měla být prováděna
odbornými pracovníky.
Nebezpečí úrazu elektrickým
proudem.
Před montáží myčky odpojte
přívod elektrické energie.
Nedodržení tohoto pokynu může
mít za následek smrt nebo úraz
elektrickým proudem.
• Příprava montáže
Montážní poloha myčky by měla být v dosahu stávající přívodní hadice, vypouštěcí
hadice a napájecího kabelu.
Pro snazší připojení vypouštěcí hadice myčky je nutno zvolit jednu ze stran dřezu
v kuchyňské lince.
Poznámka: Zkontrolujte přiložené montážní příslušenství (háček pro krycí desku
dvířek, šroub)
• Pokyny k montáži
Pečlivě si prosím přečtěte tento návod k montáži.
Vyobrazení rozměrů kuchyňské linky a montážní polohy myčky
• Před dopravením myčky na místo montáže je nutno provést následující přípravné
kroky.
1. Zvolte místo v blízkosti odpadu umožňující připojení přívodní a vypouštěcí hadice
(viz obr. 1).
2. Pokud je myčka instalována v rohu kuchyňské linky, je nutno zajistit určitý prostor
pro otevření dvířek (znázorněný na obr. 2).
1
[ Obr. 1 ]
Rozměry kuchyňské linky
Méně než 5 mm mezi
horní stranou myčky
a linkou a pro vyrovnání vnější
strany dvířek
s rovinou linky.
[ Obr. 2 ]
Minimální mezera
ponechaná při
otevření dvířek
Vstupy pro přívod
elektrického napájení
a hadic pro vypouštění
a přívod vody
Prostor mezi dnem kuchyňské
linky a podlahou
600mm
Myčka
Dvířka myčky
Kuchyňská
linka
Minimální mezera 50 mm
• Rozměry a montáž krycí desky dveří
1. Dřevěnou krycí desku je možno zhotovit podle obr. 3.
[ Obr. 3 ]
Krycí desku je nutno
zhotovit v souladu
s vyobrazenými rozměry.
2
2. Háček připevněte na dřevěnou krycí desku a zasaďte jej do zdířky ve vnějších
dvířkách myčky (viz obr. 4a). Desku po namontování zajistěte na vnějších dvířkách
pomocí šroubů (viz obr. 4b).
[ Obr. 4a ]
Montáž krycí desky
[ Obr. 4b ]
Montáž dřevěné krycí
desky
1. Sejměte krytku
2. Utáhněte šroub
3. Nasaďte krytku zpět
Háček pro krycí desku
Šroub ST4,5
Rozpěrka pro krycí desku
Vnější dvířka
myčky
Krytka
Šroub ST4,5
Háček pro krycí desku
Krycí deska
3
Na přední dvířka myčky namontujte krycí desku.

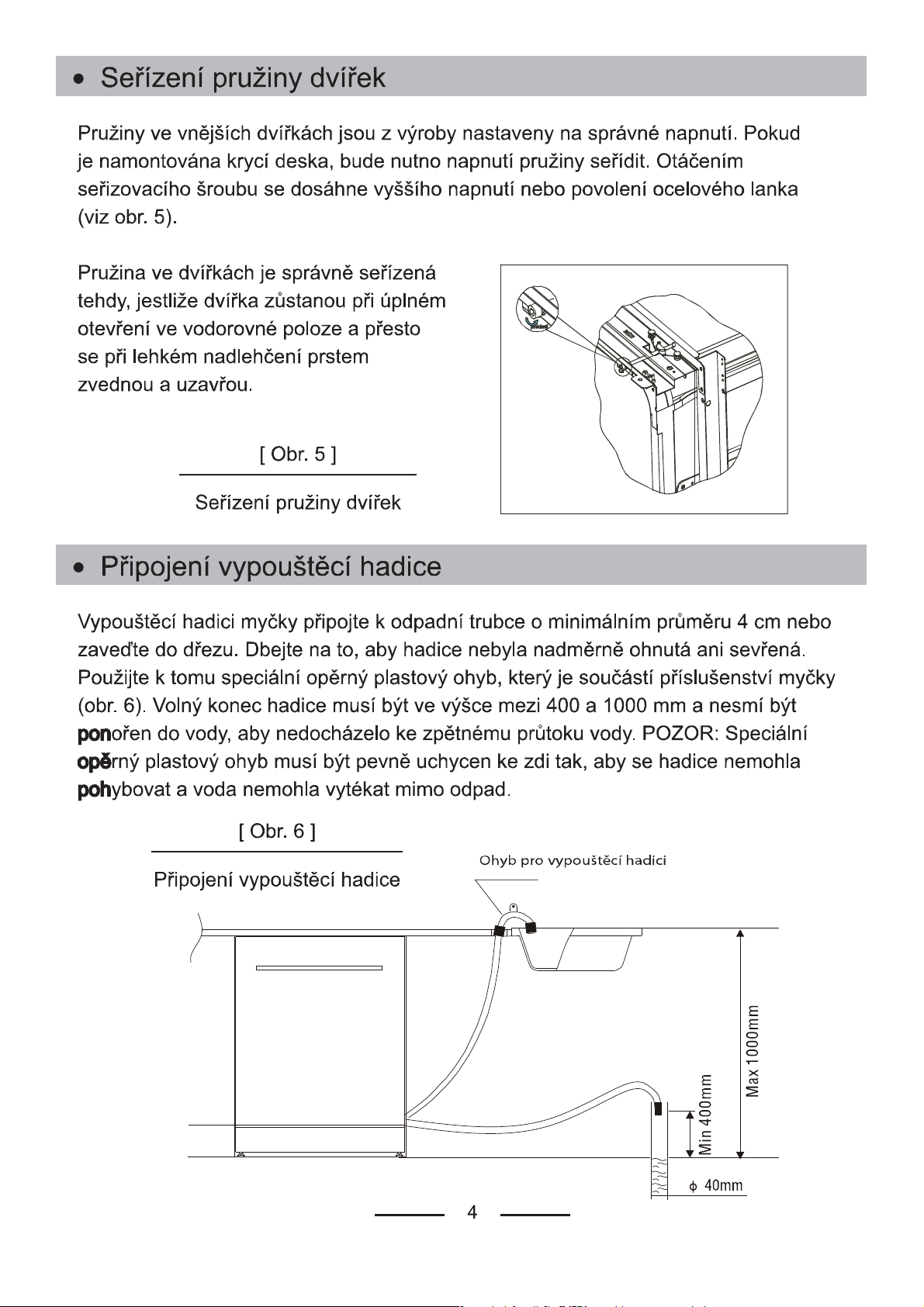

Seřiďte napnutí přužin dveří.
Zasuňte myčku do sestavy kuchyňské linky.
Myčku vyrovnejte tak, že nastavíte každou vyrovnávací nožku samostatně.
Umístěte myčku na posuvné lyžiny.
Upevněte myčku v kuchyňské lince pomocí dvou šroubů se zapuštěnou hlavou.
Důvodem pro vyrovnání myčky do vodorovné polohy je správná funkce koše na nádobí
a mycí výkon.
1. Na otevřená dvířka a na vedení koše na nádobí položte vodováhu a zkontrolujte
vodorovnou rovinu myčky.
2. Myčku vyrovnejte seřízením čtyř vyrovnávacích nožek.
3. Při vyrovnávání myčky dbejte na to, aby nedošlo k jejímu převrhnutí.
[ Obr. 7 ]
Vyrovnání pomocí nožek
Zkontrolujte
vodorovné
usazení
myčky
ve směru
zepředu
dozadu
Zkontrolujte vodorovné
usazení myčky do stran
• Spuštění myčky
Před spuštěním myčky je nutno zkontrolovat následující:
1. Zda je myčka vodorovně usazena a upevněna.
2. Zda je otevřen přívodní ventil.
3. Zda jsou dobře utěsněny spoje přívodního a vypouštěcího potrubí.
4. Zda jsou dobře připojeny vodiče.
5. Zda je zapnuto napájení.
6. Zda nejsou sevřeny nebo zlomeny přívodní a vypouštěcí hadice.
7. Z myčky je nutno odstranit veškerý balicí a tištěný materiál.
• Upozornění
Po instalaci vložte tento návod zpět do obalu určeného pro návody k myčce.
Obsah tohoto návodu může být užitečný pro příští uživatele myčky.
6
POZNÁMKA:
Výrobce může s ohledem na svoji politiku nepřetržitého
vývoje a modernizace výrobků provádět změny
na výrobcích bez předchozího upozornění.
