NÁVOD K OBSLUZE
NÁVOD NA POUŽITIE
CSSK
KEOMK 80-150
www.mora.cz
UPOZORNĚNÍ
Výrobek mohou používat děti ve věku od 8 let a osoby se sníženými
CS
fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby s
nedostatkem zkušeností a znalostí, pouze pokud jsou pod dozorem, nebo
pokud jsou poučeni o bezpečném používání přístroje a rozumí možnému
nebezpečí.
Děti si nesmí hrát s přístrojem.
Čištění a údržbu přístroje nesmí provádět děti bez dozoru.
Instalace musí být provedena v souladu s platnými předpisy a podle
návodu výrobce. Provést ji musí pro to vyškolený odborník.
Při uzavřeném, tlakovém systému připojení je potřeba na přívodní potrubí
ohřívače připevnit bezpečnostní ventil s jmenovitým tlakem 0,6 MPa (6 bar),
0,9 MPa (9 bar) nebo 1,0 MPa (10 bar) (viz. tabulka), který zabrání zvýšení
tlaku v kotli o více než 0,1 MPa (1 bar) nad jmenovitým tlakem.
Může dojít k odkapávání vody z odtokového otvoru bezpečnostního ventilu,
proto musí být odtokový otvor otevřený na atmosferický tlak.
Odtok bezpečnostního ventilu musí být umístěn směrem dolů a v prostoru,
kde nemrzne.
Pro správné fungování bezpečnostního ventilu je potřeba pravidelně
provádět kontroly, odstraňovat vodní kámen a prověřovat, zda-li
bezpečnostní ventil není blokován.
Mezi ohřívač vody a bezpečnostní ventil není dovoleno umístit uzavírací
ventil, tím bychom omezili funkci tlakového zabezpečení ohřívače!
Před elektrickým zapojením je potřeba ohřívač nejprve naplnit vodou.
Ohřívač je zabezpečen proti selhání pracovního termostatu dodatečnou
teplotní pojistkou. V případě selhání termostatu v souladu s bezpečnostními
standardy může voda v ohřívači dosáhnout teploty až 130 °C. Při realizaci
vodovodných instalací je potřeba vzít v úvahu, že může dojít k uvedeným
teplotním zatížením.
Při odpojení ohřívače z elektické sítě z něj vylijte vodu, pokud hrozí její
zmrznutí.
Voda z ohřívače se vyprázdní skrze přívodní potrubí kotle. Za tím účelem
je doporučeno nainstalovat mezi bezpečnostní ventil a přívodní potrubí
speciální T-člen s výpustným ventilem.
Prosíme, abyste případné poruchy na ohřívači neopravovali sami, ale
informovali o nich nejbližší autorizovanou servisní službu.
561713
2
> 450
Vážený zákazníku, děkujeme Vám za zakoupení našeho výrobku.
PŘED INSTALACÍ A PRVNÍM POUŽITÍM OHŘÍVAČE VODY
SI, PROSÍM, POZORNĚ PŘEČTĚTE NÁVOD.
Ohřívač je vyroben v souladu s platnými normami a je řádně vyzkoušen, pro něj byl
vydán bezpečnostní certifikát a certifikát o elektromagnetické kompatibilnosti. Jeho
hlavní technické vlastnosti jsou uvedeny na štítku, nalepeném na dnu ohřívače v blízkosti
přípojného potrubí. Ohřívač smí připojit na vodovodní a elektrickou síť pouze pro to
vyškolený odborník. Zásahy do interiéru z důvodu opravy, odstaranění vodního kamene,
kontroly nebo výměny antikorozní ochranné anody, mohou být provedeny pouze
autorizovanou servisní službou.
INSTALACE
Ohřívač umístěte co možná nejblíže odběrnému místu. Pokud ohřívač umístíte do
místnosti, ve které se nachází vana nebo sprcha, je nutné řídit se požadavky normy IEC
60364-7-701 (VDE 0100, Teil 701). Ohřívač připevněte na stěnu pro to určenými šrouby o
nominálním průměru nejméně 8 mm. Stěnu se zhoršenou nosnosní je nutné na místě, kam
ohřívač instalujete, nejprve patřičně zpevnit. Ohřívač je možné připevnit na stěnu pouze
ve svislé poloze. S ohledem na případné pozdější zásahy servisní služby doporučujeme
instalovat ohřívač v souladu s montážními rozměry (viz. obr. 1)
G1/2
H
280
ø500
A
(RN)* pravá přípojka
(LN)* levá přípojka
350
100
100
G3/4 (RN)*
G3/4 (LN)*
507
C
B
CS
Obr. 1: Svislá instalace na stěnu
A B C H
KEOMK 80 810 615 210 340
KEOMK 120 1110 915 210 416
KEOMK 150 1325 1115 225 416
Přípojné a montážní míry ohřívače [mm]
3
561713
PŘIPOJENÍ NA VODOVODNÍ SÍŤ
Přívod a odvod vody jsou na potrubí ohřívače barevně označeny. Přívod studené vody je
označen modrou barvou, odvod teplé vody červenou barvou.
CS
Ohřívač je možné připojit na vodovodní síť dvěma způsoby. Uzavřený, tlakový systém
připojení umožňuje odběr vody na více odběrných místech. Otevřený, netlakový systém
umožňuje odběr vody jen na jednom odběrném místě. Vzhledem k vybranému systému
připojení musíte zabudovat také vhodné míchací baterie.
U uzavřeného, tlakového systému připojení (obr. 2) je na odběrných místech potřeba
použít tlakové míchací baterie. Z důvodu bezpečnosti provozu je nutné na přívodní
potrubí nainstalovat bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje
zvýšení tlaku v kotli o více než 0,1 MPa (1 bar) nad jmenovitým. Výstupní otvor na
bezpečnostním ventilu musí mít výstup na atmosferický tlak. Při ohřívání vody v ohřívači
se tlak vody v kotli zvyšuje až k hranici, která je nastavena na bezpečnostním ventilu.
Vzhledem k tomu, že je zabráněno vracení se vody zpátky do vodovodní sítě, může dojít
k ukapávání vody z odtokového otvoru bezpečnostního ventilu. Kapající vodu můžete
odvést do kanalizace přes zachycující nástavec, který namontujete pod bezpečnostním
ventilem. Výpustné potrubí, umístěné pod výstupem bezpečnostního ventilu, musí být
umístěno směrem přímo dolů a v prostředí, kde nemrzne.
Abyste se vyhli kapání vody z bezpečnostního ventilu, nainstalujte na přívodní potrubí
ohřívače expanzní nádobu o objemu nejméně 5 % objemu ohřívače.
Ke správnému fungování bezpečnostního ventilu je potřeba pravidelně provádět kontroly
za účelem odstranění vodního kamene, zkontroluje se také, zda-li bezpečnostní ventil
není blokován. Při kontrole musíte pohybem páčky nebo odšroubováním matice ventilu
(v závislosti na typu ventilu) otevřít výstup bezpečnostního ventilu. Přitom musí skrze
výstupní otvor ventilu vytéct voda, což je znak, že je ventil nezávadný.
U otevřeného, netlakového systému (obr. 3) je potřeba při vstupu vody do ohřívače
umístit nevratný ventil, zabraňující vytékání vody z kotle, pokud v síti dojde voda. U tohoto
systému připojení je dovoleno použítí pouze průtokové míchací baterie. V ohřívači se kvůli
ohřívání objem vody zvětšuje, to zapříčiňuje kapání vody z potrubí míchací baterie. Silným
utahováním rukojeti na míchací baterii nelze zabránit kapání vody, můžete však baterii
poškodit.
Mezi ohřívač vody a bezpečnostní ventil není dovoleno umístit uzavírací
ventil, tím bychom omezili funkci tlakového zabezpečení ohřívače!
Ohřívač je možné připojit na domácí vodovodní síť bez redukčního ventilu, pokud je tlak v
síti nižší než jmenovitý tlak. Pokud tlak v síti přesahuje jmenovitý tlak, je nutné nainstalovat
redukční ventil.
4
561713
10
12
HT
T
H
789
T
H
1 2 3 4 a b 5 6 7

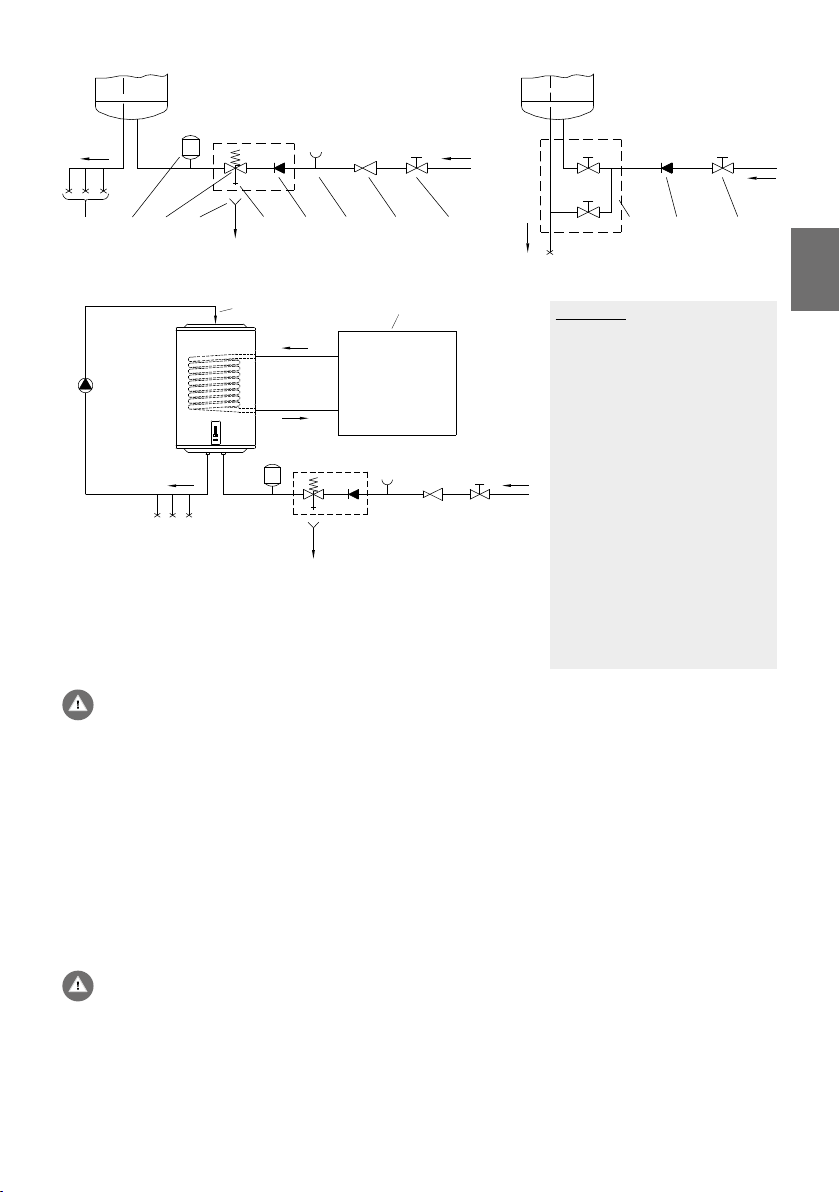

Obr. 2: Uzavřený (tlakový) systém Obr. 3: Otevřený (netlakový) systém
11
T
Obr. 4: Připojení ohřívače na doplňkový zdroj energie
LEGENDA
1 Tlakové míchací baterie
2 Expanzní nádoba
3 Bezpečnostní ventil
a - zkušební ventil
b - nevratný ventil
4 Nálevka s napojením na
odtok
5 Zkušební nástavec
H
6 Redukční ventil tlaku
7 Uzavírací ventil
8 Nevratný ventil
9 Průtoková míchací baterie
10 Zpáteční potrubí
11 Zdroj energie
12 Cirkulační čerpadlo
H Studená voda
T Teplá voda
789
Před elektrickým zapojením ohřívače je potřeba ohřívač nejprve naplnit
vodou!
Při prvním plnění otevřete páčku teplé vody na míchací baterii. Ohřívač je naplněn,
když voda přiteče skrze výpust míchací baterie.
CS
Kombinovaný ohřívač vody KEOMK má dodatečně vestavěn trubkový výměník tepla k
ohřevu sanitární vody jinými zdroji energie (např. ústřední topení, solární panely nebo
tepelné čerpadlo). Systém ohřívání elektrickým topným tělesem a systém ohřívání
výměníkem tepla mohou fungovat současně nebo každý zvlášť. Kombinovaný ohřívač
vody připojte na vodovodní síť, mimo to ho připojte i na doplňkový zdroj energie. Vstup
ohřevného média do výměníku tepla je označen červeně, výstup modře.
UPOZORNĚNÍ: Při poklesu teploty doplňkového zdroje ohřívání
a při umožněné cirkulaci vody skrze výměník tepla, může dojít k
nekontrolovanému odběru teploty z ohřívače vody. Při připojení na jiné
zdroje ohřívání je potřeba zajistit správné provedení teplotní regulace
doplňkového zdroje. Teplotní čidlo regulace nesmíte instalovat přes
ulehčovač přípojné šňůry.
5
561713
Ohřívač KEOMK je možné připojit také na cirkulační potrubí teplé vody. Cirkulační potrubí
teplé vody umožňuje, že je na všech odběrných místech zároveň teplá vody vždy ihned k
dispozici. Zpáteční potrubí teplé vody instalujte na přípojku na horní straně ohřívače. Před
připojením je potřeba odstranit plastové víčko a odšroubovat těsnící zátku na horní straně
ohřívače. Elementy zpátečního potrubí je možné dokoupit u autorizovaných servisů našich
CS
výrobků.
UPOZORNĚNÍ: Zpáteční potrubí teplé vody instalujte před naplněním
ohřívače vodou. Použití cirkulačního potrubí vede k dalším teplotním
ztrátám v ohřívači vody.
PŘIPOJENÍ NA ELEKTRICKOU SÍŤ
Před zapojením do elektrické sítě je do ohřívače potřeba
nainstalovat napájecí šňůru minimálního průřezu alespoň
1,5 mm2 (H05VV-F 3G 1,5 mm2), proto je nutné odstranit
ochranný kryt.
Příprava na oddělení všeh pólů musí být vestavěna v elektrické
instalaci v souladu s národními instalačními předpisy.
Obr. 5: Odstrnění ochranného krytu
230 V~
L
N
1
Obr. 6: Schéma elektrického připojení
UPOZORNĚNÍ: Před každým zásahem do interiéru ohřívače je nutné
ohřívač odpojit z elektrické sítě. Zásah muže provést pouze vyškolený
odborník!
6
561713
4
2
H1
L
1
2
K1
3
N
3
T1 T2
5
LEGENDA
1 Přípojná sponka
2 Dvoupólová pojistka
3 Elektronický regulátor
4 Topné těleso (2 x 1000 W)
5 Teplotní detektor
L Fázový vodič
N Neutrální vodič
Ochranný vodič
POUŽITÍ OHŘÍVAČE
1
2
3
1
2
3
Po připojení na vodovodní a elektrickou síť je ohřívač připraven k použití. Při připojení
na napájecí napětí ohřívač přejde od stavu připravenosti. Ve stavu připravenosti ohřívač
udržuje teplotu vody na 10°C.
LEGENDA
- ukazatel nastavené/skutečné teploty vody v ohřívači, signalizace závad
- tlačítko On/Off, nastavení teploty
- indikace fungování topného tělesa
Obr. 7: Ovládací panel
Zapnutí / vypnutí ohřívače
Ohřívač vody zapnete delším stisknutím (3s) tlačítka 2.
Dalším delším stisknutím (3s) slačítka 2 ohřívač přejde do stavu připravenosti.
CS
Fungování ohřívače – ruční nastavení
Teplotu nastavujte stisknutím tlačítka 2 na požadovanou teplotu (přednastavená teplota
je 57°C).
- Ochrana proti zmrznutí, teplota přibližně 10 °C.
- Teplota vody přibližně 35 °C.
- Teplota vody přibližně 57 °C.
- Teplota vody přibližně 75 °C.
Když dosáhnete maximální hranice " ", se s následujícím stisknutím tlačítka 2 vrátíte
na začátek " ". Doporučujeme nastavení na pozici " ". Toto nastavení je nejúspornější;
teplota vody bude přibližně 57 °C, vylučování vodního kamene a teplotní ztráty budou
menší než při nastavení na vyšší teplotu.
Fungování elektrického topného tělesa signalizuje červená kontrolka 3, která svítí, dokud
se voda v ohřívači nesehřeje na nastavenou teplotu, nebo do záměrného vypnutí. Teplotu
vody v ohřívači znázorňuje schéma 1.
Pokud máte v plánu ohřívač delší dobu nepoužívat, zajistěte jeho obsah před zmrznutím
tím způsobem, že nastavíte teplotu na pozici " ". Při tomto nastavení bude ohřívač
udržovat teplotu vody přibližně na 10 °C.
7
561713
Funkce antilegionela
Pokud se voda v ohřívači během 14-ti dní neohřeje na teplotu 65 °C, zapne se funkce
antilegionela, která vodu v ohřívači sehřeje na 70 °C a udržuje ji při této teplotě 120 minut.
Indikace závad
CS
V případě závady začnou na displeji blikat kontolní diody.
Závada Popis závady Signalizace Řešení
E1
E5
E44
• Závada teplotního čidla
• Přehřívání
(teplota > 90 °C)
• Suché zapnutí
• Opakující se 2x rychlé
bliknutí kontrolní diody
na displeji.
• Opakující se 3x rychlé
bliknutí kontrolní diody
na displeji.
• Opakující se 4x rychlé
bliknutí kontrolní diody
na displeji.
• Kontaktujte servisní
službu (ohřívač
nefunguje).
• Závada se automaticky
odstraní, když se teplota
sníží pod nastavenou
hodnotu.
• Pokud se závada opakuje,
kontaktujte servisní
službu.
• Ohřívač naplňte vodou.
• Závada se odstraní
vypnutím ohřívače, resp.
třísekundovým stisknutím
tlačítka.
Vyprázdnění ohřívače
Při odpojení ohřívače z elektrické sítě je nutné z něj vypustit vodu (hrozí její zmrznutí).
Voda z ohřívače se vyprázdní skrze přívodní potrubí ohřívače. Za tím účelem se při
instalaci doporučuje umístit mezi bezpečnostní ventil a přívodní potrubí speciální T-člen
s výpustným ventilem. Před vypoušťením je potřeba ohřívač vypnout z elektrické sítě,
otevřít páčku teplé vody na připojené míchací baterii a vypustit teplou vodu. Když se voda
v ohřívači ochladí, zavře se ventil přívodu studené vody a odmotá se pohyblivé potrubí
na přívodu teplé vody do ohřívače. Nyní můžete ohřívač vyprázdnit přes výpustný ventil
na přítokovém potrubí. Po vyprázdnění vody přítokovým potrubím zůstane v ohřívači
menší množství vody. Při následném plnění ohřívače vodou je doporučeno otevřít páčku
teplé vody na míchací baterii a nechat vodu téct alespoň 2 minuty skrze výpustné potrubí
míchací baterie (proud vody by měl být stejnoměrný, střední síly, tloušťky tužky).
561713
8
ÚDRŽBA
Vnějšek ohřívače čistěte měkkým hadrem a neagresivními tekutými čistícími prostředky,
určenými k čištění hladkých lakovaných povrchů. Nepoužívejte čistící prostředky s
obsahem alkoholu a abrazivní čisticí prostředky.
Pravidelnými servisními kontrolami zajistíte správný provoz a dlouhou životnost ohřívače.
Záruka proti korozi kotle je platná pouze v případě, pokud jsou prováděny pravidelné
předepsané kontroly opotřebení ochranné anody. Doba mezi pravidelnými revizemi nesmí
být delší než je uvedeno v záručním listu. Kontroly musí být prováděny autorizovaným
servisem, který Vám kontrolu eviduje v záručním listu výrobku. Při revizi se zkontroluje
opotřebování antikorozní ochranné anody a podle potřeby se odstraní vodní kamen, který
se, v závislosti na kvalitě, množství a teplotě spotřebované vody, usadí uvnitř ohřívače.
Zákaznický servis Vám po revizi ohřívače, s ohledem na jeho stav, také doporučí datum
příští kontroly.
Prosíme, abyste případné poruchy na ohřívači neopravovali sami,
ale informovali o nich nejbližší autorizovanou servisní službu.
CS
Naše výrobky jsou vybaveny životnímu prostředí a zdraví neškodnými prvky a jsou
vyrobeny tak, že je můžeme v jejich poslední životní fázi co nejjednodušeji rozložit a
recyklovat.
Recyklováním materiálů snižujeme množství odpadů a snižujeme potřebu výroby
nových materiálů (například kovů), které vyžadují hodně energie a způsobují
vypouštění nebezpečných látek. Postupy recyklace tak snižujeme použití přírodních
zdrojů, neboť můžeme odpadní součásti z plastu a kovů znovu vrátit do různých
výrobních procesů.
Pro více informací o systému nakládání s odpady navštivte své středisko pro
nakládání s odpady nebo prodejce, u kterého byl výrobek koupen.
9
561713
TECHNICKÉ VLASTNOSTI
PŘÍSTROJE
CS
Model
KEOMK 80 SKP
KEOMK 80 SKL
KEOMK 100 SKP
KEOMK 100 SKL
KEOMK 150 SKP
KEOMK 150 SKL
Určený profil zatížení M L XL
Třída energetické účinnosti
Energetická účinnost
při ohřívání vody (ηwh)
Roční spotřeba elektrické energie
Denní spotřeba elektrické enerie
1)
1)
1)
2)
[%] 36,1 37,1 38
[kWh] 1421 2763 4403
[kWh] 6,65 12,86 20,342
C C C
Nastavení teploty termostatu
Hodnota "smart" 0 0 0
Objem [l] 72,6 112,9 141,5
Jmenovitý tlak [MPa (bar)] 0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplněno vodou [kg] 51/131 62/182 72/222
Antikorozní ochrana kotle
Emajlováno / Mg anoda
• / • • / • • / •
Ochrana proti přehřívání • • •
Ochrana protu suchému zapnutí • • •
Přípojové napětí [W] 2000
Počet a napětí hořáků [W] 2 x 1000
Napětí [V~] 230
Třída ochrany I
Stupeň ochrany IP24
Doba ohřívání z 10 °C na 65 °C [h] 2
Množství smíchané vody
při 40 °C V40
2)
[l] 110,2 164,2 211,1
37
55
3
Rozměry krytu [mm] 600 x 600 x 905 600 x 600 x 1205 600 x 600 x 1420
1)
Ustanovení komise EU 812/2013; EN 50440
2)
EN 50440
54
4
561713
10
TECHNICKÉ VLASTNOSTI
VÝMĚNÍKU TEPLA
Model
Jmenovitý tlak [MPa (bar)] 0,6 (6)
Ohřívaný povrch VT [m
Teplota ohřevného média ve VT [°C] 5 - 85
VT - výměník tepla
KEOMK 80 SKP
KEOMK 80 SKL
2
] 0,72 0,88
KEOMK 100 SKP
KEOMK 100 SKL
KEOMK 150 SKP
KEOMK 150 SKL
CS
PONECHÁVÁME SI PRÁVO NA ZMĚNY,
KTERÉ NEMAJÍ VLIV NA FUNGOVÁNÍ PŘÍSTROJE.
Návod k obsluze je k dispozici také na našich internetových stránkách http://www.mora.cz.
11
561713
UPOZORNENIE
Zariadenie môžu používať deti od 8 rokov, starší a osoby so zníženými
fyzickými, zmyslovými alebo duševnými schopnosťami, bez patričných
skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú
spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a
chápu potenciálne nebezpečenstvo.
SK
Deti by sa nemali hrať so spotrebičom.
Čistenie a údržbu zariadenia, nemôžu vykonávať deti bez dozoru
zodpovednej osoby.
Inštalácia zariadenia musí byť vykonaná v súlade s platnými predpismi
a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý
inštalatér.
Pri uzavretom tlakovo systéme je potrebné nainštalovať medzi prívodné
potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa
(6 bar) 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viz typový štítok), ktorý
zabraňuje zvýšeniu tlaku v kotle, o viac ako 0,1 MPa (1 bar) , než je nominálny.
Voda môže kvapkať z vypúšťacieho otvoru poistného ventilu, vypúšťací
ventil musí byť teda otvorený na atmosférický tlak.
Uvoľnenie poistného ventilu musí byť inštalované v smere nadol a v
miestnosti, kde bude chránený pred mrazom.
Pre správnu funkciu poistného ventilu musí byť pravidelne vykonávaná
kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je
blokovaný.
Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil,
pretože vzniknutý tlak môže deaktivovať ochranu ohrievača!
Pred elektrickým pripojením ohrievača je nutné ohrievač naplniť vodou!
Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou
tepelnou poistkou. V prípade poruchy termostatu môže v súlade s
bezpečnostnými normami voda v ohrievači dosiahnuť teplotu až 130 ° C.
Pri vykonávaní vodovodných inštalácií je treba vziať v úvahu, že je možné
tepelné preťaženie.
Ak je ohrievač odpojený od siete, zvyšuje sa riziko zamrznutia, vypustite z
neho vodu.
Voda z ohrievača sa vyprázdňuje cez prívodné potrubie kotla. Pre tento účel
je vhodné medzi poistný ventil a prívodné potrubie nainštalovať špeciálny
T-člen s vypúšťacím ventilom.
Prosím potenciálne poškodenie ohrievača neodstraňujte sami, ale informujte
o tom prosím najbližšie autorizované servisné stredisko.
561713
12
> 450
Vážený zákazník, ďakujeme Vám za kúpenie nášho výrobku.
PRED INŠTALÁCIOU A PRVNÍM POUŽITÍM OHRIEVAČA
VODY SI, PROSÍM, POZORNE PŘEČÍTAJTE NÁVOD.
Ohrievač je vyrobený v súlade s platnými normami a úradne testovaný, preň bolo vydané
osvedčenie o bezpečnosti a osvedčenie o elektromagnetickej kompatibilite. Jeho základné
technické charakteristiky sú uvedené na typovom štítku pripojenom ku dnu ohrievača v
blízkosti pripojovacieho potrubia .Ohrievač musí byť pripojený k vodovodnej a elektrickej
sieti iba vyškolením odborníkom. Intervencie do jeho vnútra kvôli oprave, pre odstránenie
vodného kameňa , kontrolu alebo výmenu protikoróznych ochranných anód vykoná len
autorizovaná servisná služba.
INŠTALÁCIA
Nainštalujte ohrievač čo najbližšie k odbernému miestu. Ak ste nainštalovali ohrievač v
miestnosti, kde sa nachádza vaňa alebo sprcha, vždy dodržujte požiadavky normy IEC
60364-7-701 (VDE 0100 Teil 701). Na stenu ho primontujte pomocou skrutiek na stenu s
nominálnym priemerom aspoň 8 mm. Stenu, ktorá má nízku nosnosť je potrebné v mieste,
kde sa chystáte inštalovať ohrievač, vhodne posilniť. Ohrievač môže byť upevnený iba
vertikálne na stene. Vzhľadom k možným následným servisným zásahom sa odporúča
nainštalovať ohrievač v súlade s montážnymi rozmermi (viz. obr. 1).
SK
G1/2
H
280
ø500
A
(RN)* pravé pripojenie
(LN)* ľavé pripojenie
100
G3/4 (RN)*
100
350
G3/4 (LN)*
507
Obr. 1: Zvislá montáž na stenu
A B C H
KEOMK 80 810 615 210 340
KEOMK 120 1110 915 210 416
KEOMK 150 1325 1115 225 416
Pripojenie a montážne rozmery ohrievača [mm]
C
B
13
561713
PRIPOJENIE K
VODOVODNEJ SIETI
Vstupné a výstupné rúrky ohrievača sú farebne odlíšené. Prívod studenej vody je modrý,
odvod horúcej vody je červený.
Ohrievač môže byť pripojený k vodovodnej sieti dvomi spôsobmi. Uzatvorený, tlakový
SK
systém pripojenia umožňuje odber vody na viacerých odberných miestach. Otvorený,
netlakový systém dovoľuje odber vody iba z jedného odberného miesta. V závislosti na
vybranom systéme pripojenia je nutné nainštalovať príslušné miešacie batérie.
U uzatvoreného, tlakového systému pripojenia (obr. 2) je na odberných miestach potreba
použiť tlakové miešacie batérie. Z dôvodu bezpečnosti prevádzky je nutné na prívodnom
potrubí nainštalovať poistný ventil alebo poistné skupinové zariadenie, ktoré zabraňuje
zvýšeniu tlaku v ohrievači o viac než 0,1 MPa (1 bar) nad menovitým. Výstupní otvor na
poistnom ventile musí mať výstup na atmosférický tlak. Pri ohreve vody v ohrievači sa
tlak vody v kotly zvyšuje až k hranici, ktorá je nastavená na poistnom ventile. Vzhľadom
k tomu, že je zabránené vracaniu sa vody späť do vodovodnej siete, môže dôjsť k
odkvapkávaniu vody z odtokového otvoru poistného ventilu. Kvapkajúcu vodu môžete
odviesť do kanalizácie cez zachytávajúci nástavec, ktorý namontujete pod poistným
ventilom. Výpustné potrubie, umiestnené pod výstupom poistného ventilu, musí byť
umiestnené smerom priamo dole a v prostredí, kde nemrzne.
Aby ste sa vyhli kvapkaniu vody z poistného ventilu, nainštalujte na prívodné potrubie
ohrievača expanznú nádobu na sanitárnu vodu o objeme najmenej 5 % objemu ohrievača.
Ku správnemu fungovaniu poistného ventilu je potreba pravidelne vykonávať kontroly
za účelom odstránenia vodného kameňa, skontroluje sa tiež, či poistný ventil nie je
blokovaný. Pri kontrole musíte pohybom páčky alebo odšrubovaním matice ventilu (v
závislosti na type ventilu) otvoriť výstup poistného ventilu. Pritom musí skrz výstupný
otvor ventilu vytiecť voda, čo je znak, že je ventil bez chyby.
U otvoreného, netlakového systému (obr. 3) je potreba pri vstupe vody do ohrievača
umiestiť nevratný ventil, zabraňujúci vytekaniu vody z kotla, pokiaľ v sieti sa vyčerpá
voda. U toho to systému pripojenia je dovolené použitie len prietokovej miešacej batérie.
V ohrievači sa kvôli ohrievaniu objem vody zväčšuje, to zapríčiňuje kvapkanie vody z
potrubia miešacej batérie. Silným uťahovaním rukoväti na miešacej batérii nemožno
zabrániť kvapkaniu vody, môžete však batériu poškodiť.
Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací
ventil, pretože by sme tým zamedzili funkcii tlakového zabezpečenia
ohrievača!
Ohrievač môže byť pripojený k domácej vodnej sieti bez redukčného ventilu, ak je tlak
v sieti nižší ako menovitý tlak. V prípade, že tlak v sieti presahuje menovitý tlak, je nutné
inštalovať redukčný ventil.
14
561713
10
12
T
H
1 2 3 4 a b 5 6 7
789
HT
T
H
789
Obr. 2: uzatvorený systém (tlak) Obr. 3: otvorený (netlakový) systém
11
T
Obr. 4: Pripojenie ohrievača na ďalší energetický zdroj.
LEGENDA
1 Tlakové miešacie batérie
2 Expanzná nádoba
3 Poistný ventil
a - skúšobný ventil
b - nevratný ventil
4 Výlevka pripojená k odtoku
5 Skúšobný nástavec
6 Redukčný ventil na tlak
H
7 Uzatvárací ventil
8 Nevratný ventil
9 Prietoková miešacia batéria
10 Spätné potrubie
11 Zdroj energie
12 Obehové čerpadlo
H Studená voda
T Horúca voda
Pred elektrickým pripojením ohrievača je nutné ohrievač najprv naplniť
vodou!
Pri prvom plnení otvorte páku od teplej vody na miešacej batérii. Ohrievač je
naplnený, keď voda pritečie cez výpust miešacej batérie.
Kombinovaný ohrievač vody KEOMK má dodatočne vstavaný ešte potrubný výmenník
tepla pre ohrev sanitárnej vody s inými zdrojmi energie (napr . ústredné kúrenie, solárnych
panelov alebo tepelných čerpadiel ) . Vykurovací systém s elektrickým ohrievačom a
výmenníkom tepla môže pracovať súčasne alebo jednotlivo. Kombinovaný ohrievač vody
pripojte k vodovodnej sieti, okrem toho ho pripojte ešte k ďalšiemu zdroju energie . Vstup
vykurovacieho média v tepelnom výmenníku je vyznačený červene, výstup modro.
SK
UPOZORNENIE: Pri klesnutí teploty doplnkového zdroja vykurovania
a pri možnej cirkulácii vody cez výmenník tepla, môže dôjsť k
nekontrolovanému prenosu tepla z ohrievača vody. Pri pripojení k iným
zdrojom vykurovania je potrebné stanoviť pre riadny výkon teplotu
regulácie ďalšieho zdroja. Tepelné čidlo regulácie neinštalujte cez svorku
pre odľahčenie ťahu pripojovacieho kábla.
15
561713
Ohrievač KEOMK môžete tiež naviazať na potrubie cirkulácie teplej vody . Cirkulačné
potrubie teplej vody umožňuje, že je na všetkých odberných miestach v rovnakom čase
horúca voda ľahko k dispozícii. Spätné potrubie teplej vody nainštalujte na konektor
na hornej strane ohrievača . Pred pripojením je potrebné odstrániť plastový kryt a
odskrutkujte tesniace viečko na hornej strane ohrievača . Prvky spätného potrubia možno
dodatočne zakúpiť v autorizovaných servisných strediskách našich výrobkov.
UPOZORNENIE: Spätné potrubie teplej vody nainštalujte pred naplnením
SK
ohrievača vodou . Použitie cirkulačného potrubia vedie k ďalším stratám
tepla v ohrievači vody.
PRIPOJENIE K
ELEKTRICKEJ SIETI
Pred pripojením k elektrickej sieti je vyžadované k ohrievači
nainštalovať napájací kábel s prierezom minimálne 1,5 mm2
(H05VV-F 3G 1,5 mm2), takže je potrebné odstrániť ochranný
kryt.
Príprava na oddelení všetkých pólov musí byť vstavaná
v elektrickej inštalácii v súlade s národnými inštalačnými
predpismi.
Obr. 5: Odstránenie ochranného krytu
230 V~
L
N
2
1
Obr. 6: Schéma elektrického pripojenia
VAROVANIE: Pred každým zásahom do vnútra ohrievača je nutné aby
ohrievač bol odpojený od elektrickej siete! Zásahy môže vykonávať iba
kvalifikovaný odborník!
16
561713
4
H1
L
1
2
K1
3
N
3
T1 T2
5
LEGENDA
1 Pripojovacia svorka
2 Dvojpólová poistka
3 Elektronický regulátor
4 Ohrievač (2 x 1000W)
5 Tepelné čidlo
L Fázový vodič
N Neutrálny vodič
Ochranný vodič
UŽÍVANIE OHRIEVAČA
1
2
3
1
2
3
Po pripojení k prívodu vody a elektrickej rozvodnej sieti, ohrievač je pripravený na
použitie. Po pripojení k napájaciemu napätiu, ohrievač prejde do pohotovostného režimu.
V kľudovom režime, vykurovacie teleso sa udržuje teplotu vody pri teplote 10 ° C.
LEGENDA
- zobrazenie nastavenej / skutočnej teploty vody ohrievača,
signalizácia chyby
- On / Off tlačidlo, nastavenie teploty
- Údaj o prevádzke kúrenia
Obr. 7: Ovládací panel
Zapnutie / vypnutie ohrievača
Ohrievač vody zapneme ďalším stlačením (3s) tlačidla 2.
Opätovným ďalším dlhším stlačením (3s) tlačidla 2 ohrievač prepne do pohotovostného
režimu.
SK
Prevádzka ohrievača - manuálne nastavenie
Teplotu nastavujte stisnutím tlačidla 2 na požadovanú teplotu (prednastavená teplota je
57°C).
- Ochrana proti zamrznutiu, teplota okolo 10 ° C.
- Teplota vody asi 35 °C.
- Teplota vody asi 57 °C.
- Teplota vody približne 75 °C.
Keď dosiahnete maximálnej hranice " ", sa s nasledujúcim stisnutím tlačidla 2 vrátite na
začiatok " ". Odporúčame nastavenie na pozíciu " ". Toto nastavenie je najúspornejšie;
teplota vody bude približne 57 °C, vylučovanie vodného kameňa a teplotne straty budú
menšie než pri nastavení na vyššiu teplotu.
Fungovanie elektrického ohrievača ukáže červené kontrolné svetlo, ktoré svieti, dokiaľ sa
voda v ohrievači nezohreje až na nastavenú teplotu alebo dokiaľ ho zámerne nevypnete.
Teplotu vody v ohrievači znázorňuje schéma 1.
Pokiaľ máte v plánu ohrievač dlhší čas nepoužívať, zaistite jeho obsah pred zamrznutím
tým spôsobom, že nastavíte teplotu na pozíciu " ". Pri tomto nastavení bude ohrievač
udržovať teplotu približne na 10 °C.
17
561713
Funkcie antilegionela
Pokiaľ sa voda v ohrievači behom 14 dní neohreje na teplotu 65 °C, zapne sa funkcia
antilegionela, ktorá vodu v ohrievači ohreje na 70 °C a udržuje ju pri tejto teplote 120
minút.
Indikácia porúch
V prípade poruchy začnú na displeji blikať kontrolné diódy.
Porucha Popis poruchy Signalizácia Riešenie
SK
E1
E5
E44
• Závada tepelného čidla
• Prehrievanie
(teplota > 90 °C)
• Suché zapnutie
• Opakujúce sa 2x rýchle
bliknutie kontrolnej diódy
na displeji.
• Opakujúce sa 3x rýchle
bliknutie kontrolnej diódy
na displeji.
• Opakujúce sa 4x rýchle
bliknutie kontrolnej diódy
na displeji.
• Kontaktujte servisnú
službu (ohrievač
nefunguje).
• Porucha sa automaticky
odstráni, keď sa teplota
zníži pod nastavenú
hodnotu.
• Pokiaľ sa porucha
opakuje, kontaktujte
servisnú službu.
• Ohrievač naplňte vodou.
• Porucha sa odstráni
vypnutím ohrievača, resp.
tri sekundovým stisnutím
tlačidla.
Vyprázdnenie ohrievača
Pri odpojení ohrievača z elektrickej siete je nutné z nej vypustiť vodu (hrozí jej zmrznutie).
Voda z ohrievača sa vyprázdni cez prívodné potrubie ohrievača. Za tým účelom sa
pri inštalácii odporúča umiestniť medzi poistný ventil a prívodné potrubí nainštalovať
špeciálny T-čeln s výpustným ventilom. Pred vypúšťaním je potreba ohrievač vypnúť z
elektrické siete a otvoriť páčku teplej vody na pripojenú miešaciu batériu a vypustiť teplú
vodu. Keď sa voda v ohrievači ochladí, zavrie sa ventil od prívodu studenej vody a odmotá
sa pohyblivé potrubie na odtoku teplej vody do ohrievača. Ohrievač môže byť teraz
vyprázdnený pomocou vypúšťacieho ventilu na prívodnom potrubí. Po vyprázdnení vody
prítokovým potrubím zostane v ohrievači menšie množstvo vody. Pri následnom plnení
ohrievača vodou je doporučené otvoriť páčku teplej vody na miešacej batérii a nechať
vodu tiecť aspoň 2 minutý skrz výpustné potrubie miešacej batérie (prúd vody by mal byť
rovnomerný, strednej sily, hrúbky ceruzky).
561713
18
ÚDRŽBA
Vonkajšok ohrievača čistíte mäkkou handričkou a neagresívnymi tekutými čistiacimi
prostriedkami určenými k čisteniu hladkých smaltovaných povrchov. Nepoužívajte čistiace
prostriedky obsahujúce alkohol a abrazívne čistiace prostriedky.
Pravidelnými servisnými kontrolami zaistíte správne fungovanie a dlhú životnosť
ohrievača. Záruka proti korózii kotla je platná iba v prípade, pokiaľ sú vykonávané
pravidelné predpísané kontroly opotrebení ochrannej anódy. Doba medzi pravidelnými
revíziami nesmie byť dlhšia než je uvedené v záručnom liste. Kontroly musia byť
uskutočnené autorizovaným servisom, ktorý Vám kontrolu eviduje v záručnom liste
výrobku. Pri revízii sa skontroluje opotrebovanie antikoróznej ochrannej anódy a podľa
potreby sa odstráni vodní kameň, ktorý sa, v závislosti na kvalite, množstve a teplote
spotrebovanej vody, usadí vo vnútri ohrievača. Zákaznícky servis Vám, po prehliadnutí
ohrievača, tiež odporučí dátum nasledujúcej kontroly.
Prosíme, aby ste prípadné poruchy na ohrievači neopravovali sami, ale
informovali o nich najbližšiu servisní službu.
SK
Naše výrobky sú vybavené súčasťkami, ktore sú k životnému prostrediu a zdraviu
nezávadné a sú navrhnuté tak, aby mohli byť v ich poslednej fáze života najľahšie
rozložene a recyklovane.
Recyklácia materiálov znižuje množstvo odpadu a znížuje potrebu na výrobu
základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a uvoľňujú škodlivé
látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z
plastu a kovu vrátiť do rôznych výrobných procesov.
Pre viacej informácii o systemu likvidacie odpadu sa obraťe na lokalný center pre
likvidaciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.
19
561713
TECHNICKÉ VLASTNOSTI
PRÍSTROJA
Model
KEOMK 80 SKP
KEOMK 80 SKL
KEOMK 100 SKP
KEOMK 100 SKL
KEOMK 150 SKP
KEOMK 150 SKL
Určený profil zaťaženia M L XL
Trieda energetickej účinnosti
SK
Energetická účinnosť pri ohrievaní
vody (η
wh)
1)
Ročná spotreba elektrickej energie
Denná spotreba elektrickej energie
1)
[%] 36,1 37,1 38
1)
[kWh] 1421 2763 4403
2)
[kWh] 6,65 12,86 20,342
C C C
Nastavenie teploty termostatu
Hodnota „smart“ 0 0 0
Objem [l] 72,6 112,9 141,5
Menovitý tlak [MPa (bar)] 0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplnené vodou [kg] 51/131 62/182 72/222
Antikorózna ochrana kotla
Emajlované / Mg anóda
• / • • / • • / •
Ochrana proti prehrievaniu • • •
Ochrana proti suchému zapnutiu • • •
Prípojové napätie [W] 2000
Počet a napätie ohrievačov [W] 2 x 1000
Napätie [V~] 230
Trieda ochrany I
Stupeň ochrany IP24
Doba ohrievania od 10 °C do 65 °C [h] 2
Množstvo zmiešanej vody
pri 40 °C V40
2)
[l] 110,2 164,2 211,1
37
55
3
Rozmery krytu [mm] 600 x 600 x 905 600 x 600 x 1205 600 x 600 x 1420
1)
Ustanovenie komisie EU 812/2013; EN 50440
2)
EN 50440
54
4
561713
20
TECHNICKÉ VLASTNOSTI
VÝMENNÍKA TEPLA
Model
Menovitý tlak [MPa (bar)] 0,6 (6)
Vyhrievná plocha VT [m
Teplota vykurovacieho média vo VT [°C] 5 - 85
VT – výmenník tepla
KEOMK 80 SKP
KEOMK 80 SKL
2
] 0,72 0,88
KEOMK 100 SKP
KEOMK 100 SKL
KEOMK 150 SKP
KEOMK 150 SKL
SK
PONECHÁVÁME SI PRÁVO NA ZMENY,
KTORÉ NEMAJÚ VPLIV NA FUNGOVANIE PŘÍSTROJA.
Návod k obsluhe je k dispozícii tiež na našich internetových stránkach http://www.mora.cz.
21
561713
561713
22
23
561713
KEOMK 80-150 02/2016
561713
Loading...
