Mora CS 816 MW, CS 615 MW, CS 100 MW, CS 715 MW, CS 611 MW User Manual

CZ, SK, PL, HU / 2013 02 01 / 390331

CS 100 M, C712 M, CS 715 M, CS 711 M, CS 611 M, CS 612 M, CS 816 M, CS 836 M, CS 937 M, CS 936 M, CS 615 M

CZ SK PL HU

ELEKTRICKÉ SPORÁKY ELEKTRICKÉ SPORÁKY

KUCHNIA ELEKTRYCZNA

ELEKTROMOS TÛZHELY

CZ 1

Vážený zákazníku, zakoupil jste si výrobek z naší nové řady elektrických sporáků. Je naším přáním, aby Vám náš výrobek dobře sloužil. Doporučujeme Vám prostudovat tento návod a výrobek obsluhovat podle pokynů.

DŮLEŽITÉ INFORMACE,

POKYNY A DOPORUČENÍ

 Zkontrolujte, zda údaje o jmenovitém napájecím

napětí, uvedené na typovém štítku, souhlasí s napětím Vaší rozvodné sítě.

 Sporák se připojuje k elektrické síti podle

schematu připojení.

 Instalaci, veškeré opravy, úpravy a zásahy do

spotřebiče musí provést vždy jen oprávněná osoba k této činnosti odborně způsobilá (viz Záruční list).

 Provedení těchto prací musí být potvrzeno v

záručním listu sporáku.

 Do pevného rozvodu elektrické energie před

spotřebičem je nutné umístit zařízení pro odpojení všech pólů spotřebiče od sítě, které má vzdálenost kontaktů v rozpojeném stavu min. 3 mm (dále v textu označeno jako hlavní vypínač).

 Sporák je určen pouze pro tepelnou úpravu

pokrmů. Sporáku se nesmí používat k vytápění místnosti. Sporák je tím přetížen a může dojít snadno k jeho poškození. Na závady vzniklé nesprávným používáním sporáku se nevztahuje záruka.

 Není přípustné dávat do blízkosti varných zón,

topných těles pečící trouby a do odkládacího prostoru sporáku žádné hořlavé látky.

 Ujistěte se, že napájecí šňůry jiných spotřebičů

nemohou přijít do kontaktu s vařidlovou deskou, nebo jinými horkými částmi sporáku.

 Není-li sporák v provozu, dbejte na to, aby byly

všechny jeho spínače vypnuty.

 Doporučujeme Vám obrátit se jednou za dva roky

na opravárenskou firmu s žádostí o překontrolování funkce sporáku a provedení odborné údržby. Tím předejdete případným poruchám a prodloužíte životnost sporáku.

 Při čištění a opravách musí být vypnut hlavní

vypínač přívodu elektrické energie.

 Při zjištění závady na elektrické části spotřebiče

neopravujte závadu sami, ale odstavte spotřebič mimo provoz a o opravu požádejte oprávněnou osobu k této činnosti způsobilou.

 V případě nedodržení závazných pokynů a

doporučení uvedených v tomto návodu neodpovídá výrobce za případně způsobenou škodu.

 Příslušenství, na kterém se projeví jeho

opotřebováním nebo manipulací poškození povrchové úpravy, případně jiné defekty, nepoužívejte.

 K čištění spotřebiče nepoužívejte parní čistič.

POZOR!

Objeví-li se na povrchu sklokeramické desky jakékoliv trhliny, ihned odpojte spotřebič od elektrické sítě a zavolejte odborný servis.

OVLÁDACÍ PANEL SPORÁKU

1. Ovládací knoflík levé přední varné zóny

2. Ovládací knoflík levé zadní varné zóny

3. Ovládací knoflík pravé zadní varné zóny

4. Ovládací knoflík pravé přední varné zóny

5. Troubový termostat

6. Přepínač funkcí trouby

7. Signalizace funkce termostatu

8. Signalizace zapnutého stavu spotřebiče

9. Digtální časový spínač

10. Ovládací tlačítka digitálního časového spínače

POKYNY PRO PRVNÍ POUŽITÍ SPORÁKU

 Před použitím je nutno ze sporáku odstranit

všechen obalový materiál. Různé části a komponenty obalu jsou recyklovatelné. Nakládejte s nimi dle platných předpisů a národních vyhlášek.

 Před použitím je nutno sporák (včetně trouby) a

příslušenství vyčistit.

 Po vysušení vyčištěných povrchů zapněte hlavní

vypínač a proveďte činnosti dle dalších pokynů.

 Upozorňujeme, že není dovoleno čistit a

demontovat jiné části sporáku, než je uvedeno v kapitole čištění.

TROUBA

Knoflík přepínače funkcí trouby přepněte do funkce „horní a dolní topné těleso”. Na termostatu nastavte 250°C a troubu nechte v činnosti při zavřených dvířkách po dobu 1 hodiny. Zajistěte řádné větrání místnosti. Tímto procesem dojde k odstranění konzervace a pachů trouby před prvním pečením.

1

2

3

4

5

1

2

3

4

5

PROPOJKY

PREPOJKY

MOSTEK

ÁTHIDALÓK

SVĚTLEMODRÝ VODIČ

SVETLOMODRÝ VODIČ

KABEL NIEBIESKI

VILÁGOSKÉK VEZETÉK

SVĚTLEMODRÝ VODIČ

SVETLOMODRÝ VODIČ

KABEL NIEBIESKI

VILÁGOSKÉK VEZETÉK

KONCE VODIČŮ ZPEVNĚNÉ NALISOVANOU KONCOVKOU

KONCE VODIČOV SPEVNENÉ NALISOVANOU KONCOVKOU

KOŃCE KABLI WZMOCNIONE WYTŁACZANĄ KOŃCÓWKĄ

VEZETÉKEK FORRASZTOTT VÉGEKKEL

TŘÍFÁZOVÉ PŘIPOJENÍ / TROJFÁZOVÉ PRIPOJENIE /

PODŁĄCZENIE TRÓJFAZOWE / HÁROMFÁZISÚ CSATLAKOZÁS

JEDNOFÁZOVÉ PŘIPOJENÍ / JEDNOFÁZOVÉ PRIPOJENIE /

PODŁĄCZENIE JEDNOFAZOWE / EGYFÁZISÚ CSATLAKOZÁS

ČERNÝ

ČIERNY

CZARNY

FEKETE

ČERNÝ (HNĚDÝ )

ČIERNY (HNEDÝ)

CZARNY (BRĄZOWY)

FEKETE (BARNA)

ČERNÝ

ČIERNY

CZARNY

FEKETE

ZELENOŽLUTÝ VODIČ

ZELENOŽLTÝ VODIČ

KABEL ZIELONO-ŻÓŁTY

ZÖLDESSÁRGA VEZETÉK

ZELENOŽLUTÝ VODIČ

ZELENOŽLTÝ VODIČ

KABEL ZIELONO-ŻÓŁTY

ZÖLDESSÁRGA VEZETÉK

SPONA PROTI

VYTRŽENÍ ŠŇŮRY

SPONA PROTI

VYTRHNUTIU ŠNÚRY

ZACISK ZABEZPIECZAJĄCY

PRZEWÓD PRZED WYRWANIEM

KÁBELRÖGZÍTŐ BILINCS

SPONA PROTI

VYTRŽENÍ ŠŇŮRY

SPONA PROTI

VYTRHNUTIU ŠNÚRY

ZACISK ZABEZPIECZAJĄCY

PRZEWÓD PRZED WYRWANIEM

KÁBELRÖGZÍTŐ BILINCS

L

8

L=65 mm, ČERNÝ/ ČIERNY/ CZARNY /FEKETE - L3

L=45 mm, ČERNÝ/ ČIERNY/ CZARNY /FEKETE - L2

L=45 mm, SVĚTLEMODRÝ / SVETLOMODRÝ

NIEBIESKI / VILÁGOSKÉK VEZETÉK - N

L=50 mm, ZELENOŽLUTÝ / ZELENOŽLTÝ /

ZIELONO-ŻÓŁTY / ZÖLDESSÁRGA – PE ( )

L=25 mm, HNĚDÝ / HNEDÝ / BRĄZOWY/ BARNA - L1

L=45 mm, HNĚDÝ / HNEDÝ / BRĄZOWY/ BARNA - L

L=45 mm, SVĚTLEMODRÝ / SVETLOMODRÝ

NIEBIESKI / VILÁGOSKÉK VEZETÉK - N

L=50 mm, ZELENOŽLUTÝ / ZELENOŽLTÝ /

ZIELONO-ŻÓŁTY / ZÖLDESSÁRGA – PE ( )

HNĚDÝ

HNEDÝ

BRĄZOWY

BARNA

400V3/N/PE

1 32

NL L L

1 2 3

PE

230V

1/N/PE

1 32

L N

4

5

PE

1

L

8

4

6

5

HU 8

MŰSZAKI ADATOK

Elektromos tűzhely

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Méretek

Magasság / szélesség / mélység (mm)

850 / 500 / 605

Főzőlap - elektromos főzőzónák

Bal hátsó (kW)

1,20

Bal első (kW)

1,70

1,80 Bal első (kW)

1,70

Jobb hátsó (kW)

1,70

Jobb hátsó (kW)

1,20

Sütő

Felső fűtőszál sütésnél (kW)

0,75

Alsó fűtőszál (kW)

1,10

Felső fűtőszál grillezésnél (kW)

1,85

Körfűtőszál (kW)

2,00

Ventillátor motor (W)

30 (35)

Sütővilágítás (W)

25

Min./Max. hőmérséklet a sütőben

50 / 250 °C

Névleges feszültség

230 / 400 V ~

A készülék össz névleges teljesítménye (kW)

8,00

9,10

9,00

Tartozékok

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Sütőrács + + + +

+

Zománcozott tepsi

+ + + + +

Zománcozott sütőlemez

+ + + +

Kerámia lap kaparó

+ + + + +

Magasságállító készlet

+ + + + +

Csúszó lécek

+

GYÁRTÓMŰ

Típus

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

A - Hatékonyabb B C D E F G - Hatékonyabb

A

Energia fogyasztás (KWh)

0,79

0,79 0,79

Sütési idő átlagos igénybevétel mellett

(min)

50

53,1

53,1 53,1

Energia fogyasztás (KWh) /

0,78

0,79

0,78

Sütési idő átlagos igénybevétel mellett

(min)

44,4

43,4

44,3

43,4

Sütő hasznos térfogata

46

48

Sütő mérete

KIS TÉRFOGAT

KÖZEPES TÉRFOGAT





NAGY TÉRFOGAT

Zajszint (dB)

46

Legkisebb energia fogyasztás (standby) (W)

Legnagyobb tepsi mérete (cm2)

1230

SAP 390331hu

CZ 2

OBSLUHA SPORÁKU

UPOZORNĚNÍ:

 Sporák mohou obsluhovat v souladu s tímto

návodem pouze dospělé osoby. Není přípustné, aby v místnosti, kde je sporák instalován, byly ponechány děti bez dozoru. Elektrický sporák je spotřebič, jehož provoz vyžaduje neustálý dozor.

 Pečící plech do drážek smí být zatížen hmotností

max. 3 kg. Rošt s umístěným pekáčem nebo pečícím plechem smí být zatížen hmotností max.

7 kg.

 Pečící plechy a pekáče nejsou určeny pro

dlouhodobé skladování potravin (déle než 48 hod.). Pro delší skladování, pokrm přemístěte do vhodné nádoby.

VAŘIDLOVÁ DESKA SKLOKERAMICKÁ S VARNÝMI ZÓNAMI

Varné zóny standard sporáku mají šestistupňovou regulaci příkonu. Největší příkon mají na regulačním stupni “6”, nejmenší na stupni “1”. Elektrické varné zóny používáme pro vaření, smažení apod., doporučujeme pro tyto účely výhradně používat nádoby s rovným dnem. Přehřátí varné zóny pod sklokeramickou deskou zabraňuje omezovač teploty. Kontrolka ukazatele zbytkového tepla umístěná v přední části sklokeramické desky signalizuje zvýšenou teplotu povrchu varné zóny, i když je topné těleso už vypnuté. Horká varná zóna může být energeticky využita. Kontrolka zhasne po takovém ochlazení varného místa, kdy již nehrozí nebezpečí popálení. Varné zóny Hi-light a dvojitá varná zóna mají regulaci příkonu plynulou pomocí energoregulátoru.

DVOUOKRUHOVÁ VARNÁ ZÓNA

Střední část varné zóny  120 mm je ovládána otočením knoflíku energoregulátoru vpravo. Plynule lze regulovat příkon od 0 do 700 W. Při otočení knoflíku vpravo na maximální příkon, dojde k sepnutí varné zóny  180 mm. Varná zóna potom pracuje na maximální příkon 1700 W podle zvoleného stupně 1 (min) až 9 (max). Při otočení knoflíku do nulové polohy se obě části zóny vypnou. Přehřátí varné zóny pod sklokeramickou deskou zabraňuje omezovač teploty. Kontrolka ukazatele zbytkového tepla umístěná v přední části sklokeramické desky signalizuje zvýšenou teplotu povrchu varné zóny, i když je topné těleso už vypnuté. Horká varná zóna může být energeticky využita. Kontrolka zhasne po takovém ochlazení varného místa, kdy již nehrozí nebezpečí popálení.

Stručné zásady pro používání sklokeramických

desek:

 Používejte nádoby s rovným dnem, do jejichž

povrchu nejsou vtlačeny nečistoty, které by mohly způsobit škrábance.

 Dno nádoby musí mít průměr nejméně takový

jako je průměr varné zóny, aby nemohlo docházet k vypínání omezovačem teploty během vaření v důsledku přehřátí varné zóny.

 Při vaření přikrývejte hrnec pokličkou, příkon

elektrické energie regulujte tak, abyste nemuseli pokličkou posouvat nebo ji odkládat.

 Sklokeramická deska se nesmí používat pro

vytápění místnosti.

 Při čištění nejdříve odstraňte zbytky jídla z varné

plochy a to ihned v průběhu vaření, a konečné čištění proveďte po skončení vaření. Zvláštní pozornost věnujte odstranění cukerných připečenin, mohou při dlouhodobém působení narušit strukturu sklokeramické desky.

 Kovově se lesknoucí skvrny vznikají používáním

hliníkového nádobí nebo použitím nevhodného čisticího prostředku, skvrny lze odstraňovat několikanásobným čištěním.

 Poškrábání sklokeramické desky mohou způsobit

např. písková zrna z čištěné zeleniny, zbytky nevhodného čistícího prášku nebo čistícího prostředku s drsným povrchem.

 Desku znečištěnou hlínou, pískem, nebo

podobnými abrazivními prostředky jemně setřete měkkým vlhkým hadříkem dočista a vyčistěte tekutým čisticím prostředkem, určeným pro sklokeramické povrchy.

 Nepoužívejte drátěnky, mycí houby nebo

jakékoliv prostředky s drsným povrchem. Rovněž nedoporučujeme používání korozivních přípravků, jako jsou např. spreje na pečící trouby a na odstraňování skvrn.

 Při vaření se nesmí okraje nádob dotýkat rámu

sklokeramické desky, nebo být na něj položeny.

Výrobce neodpovídá za defekty sklokeramické desky vzniklé nevhodným typem použitého nádobí nebo za defekty vzniklé nevhodnou či nepatřičnou manipulací.

PEČÍCÍ TROUBA VNITŘNÍ PROSTOR TROUBY

(dle modelů) Trouba je v provedení s rovnými stěnami trouby a bočními závěsnými rošty pro zasunutí příslušenství (rošt trouby, pečící plech). Uvnitř trouby je horní topné těleso s grilovacím tělesem. Dolní topné těleso je umístěno pod dnem trouby. V zadní části trouby - pod rozváděcím krytem je umístěno kruhové topné těleso a ventilátor.

PEČÍCÍ TROUBA VNITŘNÍ PROSTOR TROUBY

(dle modelů) Trouba s prolisovanými boky a se třemi drážkami pro zasunutí roštu.

CZ 3

ZAPNUTÍ A VYPNUTÍ PROVOZU TROUBY

Knoflíkem přepínače funkcí trouby zvolte požadovanou funkci trouby. Knoflíkem je možno otáčet oběma směry. Nastavení teploty lze měnit otočením knoflíku termostatu směrem doprava v rozsahu 50°C - 250°C. Otáčením zpět se nastavená teplota snižuje.

Při násilném přetočení nulové polohy dojde k poškození termostatu!

UPOZORNĚNÍ:

Nepokrývejte dno trouby alobalem, nepokládejte přímo na dno trouby plech, pekáč, nádobu s potravinou ani potravinu samotnou. Přikrytí způsobuje místní přehřívání dna trouby a povrch dna trouby se může tímto jednáním nezvratně poškodit.

VKLÁDÁNÍ ROŠTU DO TROUBY

VKLÁDÁNÍ ROŠTU DO TROUBY S VÝSUVNÝMI ROŠTY

FUNKCE TROUBY

Osvětlení trouby, které svítí při nastavení všech funkcí trouby.

Statický ohřev trouby pomocí horního topného tělesa a dolního topného tělesa. Termostat lze nastavit na teplotu v rozsahu 50 °C – 250 °C.

Ohřev trouby pouze dolním topným tělesem. Teplo je předáváno přirozenou konvekcí, termostat lze nastavit na teplotu v rozsahu 50 °C – 250 °C.

Ohřev trouby pouze horním topným tělesem. Teplo je předáváno přirozenou konvekcí, termostat lze nastavit na teplotu v rozsahu 50 - 250 °C.

Doporučení:

Tato funkce je vhodná pro dokončení pečení pokrmů, které vyžadují větší teplotu na povrchu či vytvoření kůrky.

Grilování tělesem s využitím infračerveného záření. Termostat nastaven na maximální teplotu.

Grilování společně s provozem ventilátoru. Teplota v troubě je vlivem proudění vzduchu vyšší v horní části trouby (nad roštem nebo pekáčem). Termostat lze nastavit na teplotu v rozsahu 150 - 250° C.

Doporučení:

Funkce je vhodná pro grilování či pečení objemných kusů masa při vyšší teplotě. Dvířka trouby jsou zavřená.

Dolní topné těleso hřeje společně s kruhovým topným tělesem a ventilátorem. Teplotu lze nastavit

termostatem.

Doporučení:

Funkce je určena pro rychlý předehřev trouby před pečením dle zvoleného režimu. Po dosažení zvolené teploty, troubu přepněte na požadovaný režim pečení.

HU 7

MŰSZAKI ADATOK

Elektromos tűzhely

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Méretek

Magasság / szélesség / mélység

850 / 500 / 605

Főzőlap - elektromos főzőzónák

Bal hátsó (kw)

1,20

Bal első (kw)

1,70

1,80

Jobb hátsó (kw)

1,70

Jobb első (kw)

1,20

Sütő

Felső fűtőszál sütésnél (kw)

0,75

Alsó fűtőszál (kw)

1,10

Körfűtőszál (kw)

2,00

Ventillátor motor (w)

30 (35)

Sütővilágítás (w)

25

Min./Max. hőmérséklet a sütőben

50 / 250 °C

Névleges feszültség

230 / 400 V ~

A készülék össz névleges teljesítménye (kw)

7,00

8,00

Tartozékok

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Sütőrács + + + + + +

Zománcozott tepsi

+ + + Zománcozott sütőlemez

+ + Kerámia lap kaparó

+ + + + +

+

Magasságállító készlet

+ + + + +

+

GYÁRTÓMŰ

Típus

CS 100 M

CS 712 M

CS 715 M CS 615 M

CS 711 M

CS 611 M

A - Hatékonyabb B C D E F G - Hatékonyabb

B

A

Energia fogyasztás (KWh)

0,94

0,79

Sütési idő átlagos igénybevétel mellett

(min)

54,9

50

53,1

50

Energia fogyasztás (KWh) /

0,78

Sütési idő átlagos igénybevétel mellett (min)

44,4

43,4

44,4

Sütő hasznos térfogata

49

46

48

46

Sütő mérete

KIS TÉRFOGAT

KÖZEPES TÉRFOGAT





NAGY TÉRFOGAT

Zajszint (dB)

46

Legkisebb energia fogyasztás (standby)

(W)

Legnagyobb tepsi mérete (cm2)

1230

HU 6

A KÉSZÜLÉK MAGASSÁGÁNAK

BEÁLLÍTÁSA

A készülék vízszintes fekvésének beállítását négy állítócsavar segítségével végezhetik el , melyek a készülék tartozékai.

 A tűzhelyet az oldalára fektetjük.  A négy erre kiképzett nyílásba behelyezzük az

anyákat, majd enyhén becsavarjuk a csavarokat. Lásd az ábra.

 A tűzhelyet felállítjuk, majd a csavarok

segítségével vízszintes helyzetbe állítjuk.

MEGJEGYZÉS:

A magasságállító csavar nem szükséges, ha a tűzhely egyenes felületen áll.

MEGJEGYZÉS:

A gyártó fenntartja jogát, hogy az útmutatóban változásokat végezzen el, melyek a terméket érintő innovációs vagy technológiai változásokból erednek.

CZ 4

Ohřev trouby kruhovým topným tělesem při funkci ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby. Termostat lze nastavit na teplotu v rozsahu 50 - 250°C.

Doporučení:

Funkce je vhodná pro pečení pokrmů i na dvou plechách současně

Tento režim nastavení funkce trouby slouží pro šetrné sušení a rozmrazování potravin.

Doporučení:

Funkce je vhodná pro rozmrazování pokrmů a polotovarů před finální úpravou.

Teplo dodávané horním topným tělesem je rozváděno pomocí ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby.

Termostat lze nastavit na teplotu v rozsahu 50- 250°C

Teplo dodávané dolním topným tělesem je rozváděno pomocí ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby.

Termostat lze nastavit na teplotu v rozsahu 50-250° C.

Spodní topné těleso - Aqua clean můžete používat také pro čištění trouby. Podrobnosti o čištění si můžete přečíst v kapitole "Čištění a údržba".

AQUA Clean - (viz kapitola „Čištění“).

DOPORUČENÍ A RADY

Pro orientaci uvádíme doporučené teploty prostoru trouby pro typické úpravy pokrmů.

50 – 70 °C - sušení 80 - 100 °C - sterilování 130 - 150 °C - dušení 180 - 220 °C - pečení těsta 220 - 250 °C - pečení masa

Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení odzkoušet. Před vložením pokrmu je nutno pečící troubu v některých případech předehřát. Pokud není zvolené teploty dosaženo, signální svítidlo termostatu svítí. Při dosažení zvolené teploty signální svítidlo termostatu zhasne. Rošt trouby, na kterém je položen plech na pečení nebo pekáč, zasuňte nejlépe do druhé drážky od spodu v bočních stěnách pečící trouby. Dvířka trouby v průběhu pečení pokud možno neotvírejte. Narušujete tím tepelný režim pečící trouby, prodlužujete dobu pečení a pokrm se může připalovat.

GRILOVÁNÍ POKRMŮ

Grilování se provádí při zavřených dvířkách trouby. Poloha umístění roštu je závislá na hmotnosti a druhu grilovaného pokrmu. Rošt s grilovaným pokrmem umístíme co nejvýše.

POZOR:

Při použití grilu se mohou přístupné části (dvířka trouby apod.) ohřát na vyšší teplotu, zabraňte přístupu dětem.

GRILOVÁNÍ NA ROŠTU

 Připravený pokrm položte na rošt.  Rošt zasuňte do drážek v bočních stěnách pečící

trouby tak, aby volnější část roštu s menším počtem příček, byla směrem dopředu.

 Pro zachycení odkapávající šťávy zasuňte do

nižších drážek v bočních stěnách pečící trouby pečící plech nebo položte na dno trouby pekáč.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Při čištění a údržbě sporáku dodržujte zásady:

 Všechny knoflíky nastavte do polohy vypnuto.  Hlavní vypínač musí být v poloze vypnuto.  Vyčkejte, až bude sporák vychladlý.

SKLOKERAMICKÁ DESKA

Povrch sporáku čistěte vlhkým hadříkem nebo houbou a potom vyleštěte do sucha. Při velkém znečištění používejte doporučené čistící prostředky. Vychladlou sklokeramickou desku čistěte po každém použití. Sebemenší znečištění se při příštím ohřevu připeče. Nepoužívejte čistící prostředky s brusným (abrazivním) účinkem, ocelovou vlnu, čistící houby s drsnou stranou, mycí pasty a také houby a mycí žínky, které používáte pro jiné účely. Tyto prostředky mohou sklokeramickou plochu poškrábat. Na čištění používejte výhradně speciálních prostředků určených pro čištění sklokeramických desek např.

Vitro Clean.

LEHKÉ ZNEČIŠTĚNÍ

Odstraňujte vlhkou utěrkou. Zbytky mycího prostředku smyjte studenou vodou a celou plochu důkladně vysušte. Stopy od vody vzniklé z překypění můžete odstranit octem nebo citronem.

SILNÁ ZNEČIŠTĚNÍ

Odstraňujte nanesením a rozetřením nezředěného čistícího prostředku na sklokeramickou desku. Připečené nečistoty odstraňte pomocí škrabky pro sklokeramickou desku. Po odstranění nečistot škrabkou a po působení prostředku na znečištění omyjte studenou vodou a vytřete dosucha. Čisticí prostředek, který zůstane na vařidlové desce, může být při dalším ohřevu agresivní

CZ 5

ZNEČIŠTĚNÍ CUKREM, CUKERNATÝMI POKRMY (MARMELÁDA, ŽELÉ, ŠŤÁVA), ŠKRALOUPY

Odstraňujte ihned v horkém stavu škrabkou pro sklokeramickou desku, protože jinak dojde k trvalejším stopám chemickou reakcí. Po vychladnutí vyčistěte obvyklým způsobem.

KOVOVĚ SE LESKNOUCÍ SKVRNY

Vznikají používáním hliníkového nádobí, nebo použitím nevhodného čistícího prostředku. Tyto skvrny se pracně odstraňují několikanásobným čištěním. Barevné změny na sklokeramické desce jsou způsobeny vesměs neodstraněnými připálenými zbytky. Nemají vliv na funkci sklokeramiky, nejedná se o změnu v materiálu.

OBROUŠENÍ DEKORU

Můžeme způsobit agresívními čisticími prostředky, nebo dřením dna hrnce po povrchu sklokeramické desky po delší dobu. Na sklokeramické desce vzniká tmavá skvrna.

UPOZORNĚNÍ:

Dlouhodobě nečištěné skvrny od cukernatých pokrmů mohou způsobit neodstranitelné poškození sklokeramické desky.

TROUBA

Troubu čistěte saponátem nebo speciálním prostředkem na čištění trub. Nečistoty namočte, narušte kartáčem a setřete hadrem. Připečené zbytky neodstraňujte ostrými kovovými předměty. Příslušenství trouby umyjte houbou pomocí saponátu nebo použijte myčku nádobí (rošt, pekáč atd.), popřípadě použijte vhodný čisticí prostředek na odstranění hrubých nečistot nebo připálenin.

VÝMĚNA ŽÁROVKY PEČÍCÍ TROUBY

 Nastavte všechny ovládací knoflíky na „vypnuto”

a vypněte hlavní vypínač

 vyšroubujte skleněný kryt žárovky v pečící troubě

otáčením vlevo

 vyšroubujte vadnou žárovku  vložte a zašroubujte novou žárovku  namontujte skleněný kryt žárovky 

POZNÁMKA:

Pro osvětlení je nutno použít pouze žárovku T 300°C, E 14, 230 V~, 25 W

1. Skleněný kryt

2. Žárovka

3. Objímka

4. Zadní stěna trouby

REKLAMACE

Vyskytne-li se v záruční době na sporáku závada, neopravujte ji sami. Reklamaci uplatňujte v prodejně, ve které jste sporák zakoupili, u značkového servisu nebo u servisních gescí, uvedených v Záručních podmínkách. Při podávání reklamace se řiďte textem Záručního listu a Záručních podmínek. Bez předložení řádně vyplněného Záručního listu je reklamace neplatná.

ZPŮSOBY VYUŽITÍ A LIKVIDACE OBALŮ

MORA MORAVIA, s.r.o. se zapojila do

integrovaného systému sběru komunálního odpadu ve spolupráci s firmou EKO-KOM, a. s. Sběr obalů

uložených na sběrných místech ve Vaší obci zaručuje jejich recyklaci.

LIKVIDACE SPOTŘEBIČE PO UKONČENÍ

ŽIVOTNOSTI

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními (waste

electrical and electronic equipment - WEEE). Tato

směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení. Spotřebič obsahuje hodnotné materiály, které by měly být opětovně využity. Spotřebič odevzdejte do sběrných surovin nebo na místo určené obcí k ukládání odpadu.

HU 5

REKLAMÁCIÓ

A garanciális időben előforduló meghibásodásokat ne próbálják meg elhárítani. A hibát a garanciális szervíz köteles elhárítani. Felhívjuk figyelmüket, hogy a készüléket csak szakember helyezheti üzembe (lásd a garanciajegyet). A garanciális szervizek jegyzékét a garanciajegy tartalmazza.

CSOMAGOLÁS FELHASZNÁLÁSA ÉS

MEGSEMMISÍTÉSE

Ullámkarton, csomagoló papír

- MÉH-nek való eladás

- papír gyűjtő konténerbe Fa talpazat

- más hasznosítás

- kijelölt szeméttelepre Műanyag fóliák, tasakok

- műanyaggyűjtő konténerbe

KÉSZÜLÉK MEGSEMMISÍTÉSE AZ

ÉLETTARTAMA LEJÁRTA UTÁN

Ez a készülék az elhasznált villamossági és elektronikai készülékekről szóló 2002/96/EK irányelvnek megfelelő jelölést kapott. Ez az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-szerte érvényes kereteit határozza meg. Mivel a készülék olyan értékes anyagokat tartalmaz, amelyek újrahasznosíthatóak, a készüléket MÉH-be vagy kijelölt szemétgyűjtő telepre ajánlatos elszállítani.

SZERELÉSI INFORMÁCIÓK A SZERVIZEK

RÉSZÉRE

BEÜZEMELÉSI ELŐÍRÁSOK

A készülék az elektromos hálózatra való csatlakoztatása A készülék és az elektromos hálózat közé megszakító kapcsolót (el. főkapcsolót kell beiktatni) úgy, hogy megszakított állapotban a csatlakozások távolsága min. 3 mm legyen. A készülék elektromos hálózatra való csatlakozásra javasoljuk, hogy háromeres kábelt használjanak egy fázisú bekötéshez és öt erest 3 fázisú bekötéshez. Ellenőrizze, hogy az adatok, a készülék típus- adattábláján, megegyeznek-e a hálózati feszültséggel. Bekötéshez mindig sarus vagy forrasztott végű kábelt használjanak. A készülék beüzemelését csak erre jogosult szakember végezheti el. Szakember köteles a készüléket összeszerelni, kipróbálni minden funkció működését, bemutatni a készülék használatát és karbantartását a megfelelő szabályok szerint. A garancialevélben be kell jelölni a beüzemeltetés dátumát.

FONTOS FIGYELMEZTETÉS

Mindennemű szerelésnél a tűzhelyet le kell kapcsolni az elektromos hálózatról.

FIGYELEM

A készüléket földelni kell!

A BEÜZEMELÉSHEZ A KÖVETKEZŐ VEZETÉKEKET JAVASOLJUK.

Cu 3 x 4 mm2 min. egyfázisú bekötés Cu 5 x 1,5 mm2 min. háromfázisú bekötés

A TŰZHELY ÜZEMBEHELYEZÉSE:

A tűzhely elhelyezésekor és üzembehelyezése során a 92 MSZ 1600 szerint kell eljárni.

MINŐSÉG TANÚSÍTÁS

A 2/1984 (III.10) BKM IPM együttes rendeletek értelmében, mint forgalombahozók a közölt műszaki adatok valódiságát tanúsítjuk.

A TŰZHELY ELHELYEZÉSE

X” - minimális távolság 650 mm, nagyobb távolság a páraelszívó gyártó ajánlása szerint

A tűzhely közvetlenűl a konyhaszekrénybe építhető, de a szekrény ne legyen magasabb, mint a főzőlap teteje. A szekrénynek min. 100 °C-ig hőállónak kell lennie A tűzhely fölé javasoljuk, hogy csak páraelszívót szereljen, e fölött lehet még kisszekrény. Páraelszívó nélkül ne helyezzen el főzőlap fölé szekrényt.

HU 4

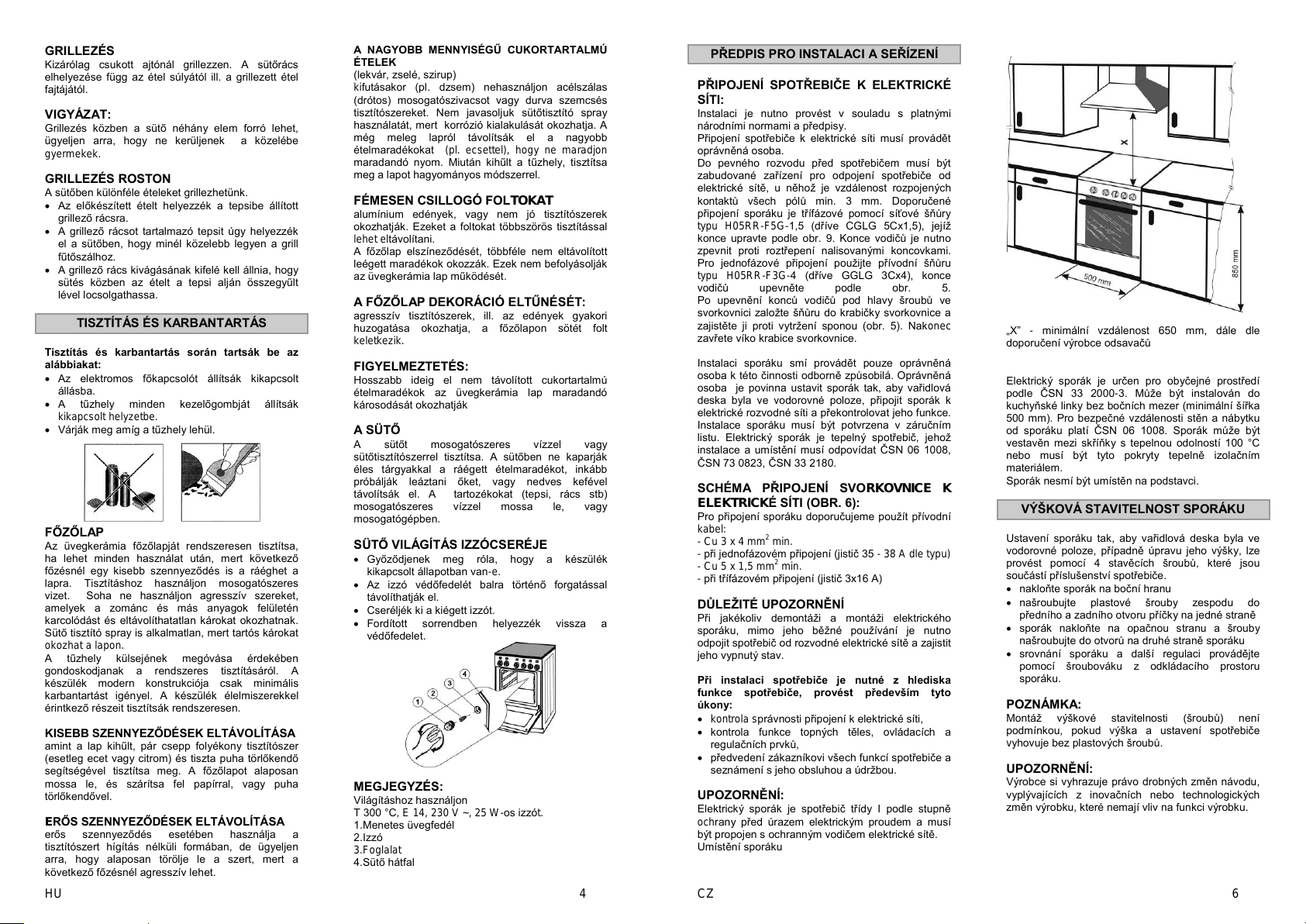

GRILLEZÉS

Kizárólag csukott ajtónál grillezzen. A sütőrács elhelyezése függ az étel súlyától ill. a grillezett étel fajtájától.

VIGYÁZAT:

Grillezés közben a sütő néhány elem forró lehet, ügyeljen arra, hogy ne kerüljenek a közelébe

gyermekek.

GRILLEZÉS ROSTON

A sütőben különféle ételeket grillezhetünk.  Az előkészített ételt helyezzék a tepsibe állított

grillező rácsra.

 A grillező rácsot tartalmazó tepsit úgy helyezzék

el a sütőben, hogy minél közelebb legyen a grill fűtőszálhoz.

 A grillező rács kivágásának kifelé kell állnia, hogy

sütés közben az ételt a tepsi alján összegyűlt lével locsolgathassa.

TISZTÍTÁS ÉS KARBANTARTÁS

Tisztítás és karbantartás során tartsák be az alábbiakat:

 Az elektromos főkapcsolót állítsák kikapcsolt

állásba.

 A tűzhely minden kezelőgombját állítsák

kikapcsolt helyzetbe.

 Várják meg amíg a tűzhely lehül.

FŐZŐLAP

Az üvegkerámia főzőlapját rendszeresen tisztítsa, ha lehet minden használat után, mert következő főzésnél egy kisebb szennyeződés is a ráéghet a lapra. Tisztításhoz használjon mosogatószeres vizet. Soha ne használjon agresszív szereket, amelyek a zománc és más anyagok felületén karcolódást és eltávolíthatatlan károkat okozhatnak. Sütő tisztító spray is alkalmatlan, mert tartós károkat

okozhat a lapon.

A tűzhely külsejének megóvása érdekében gondoskodjanak a rendszeres tisztításáról. A készülék modern konstrukciója csak minimális karbantartást igényel. A készülék élelmiszerekkel érintkező részeit tisztítsák rendszeresen.

KISEBB SZENNYEZŐDÉSEK ELTÁVOLÍTÁSA

amint a lap kihűlt, pár csepp folyékony tisztítószer (esetleg ecet vagy citrom) és tiszta puha törlőkendő segítségével tisztítsa meg. A főzőlapot alaposan mossa le, és szárítsa fel papírral, vagy puha törlőkendővel.

ERŐS SZENNYEZŐDÉSEK ELTÁVOLÍTÁSA

erős szennyeződés esetében használja a tisztítószert hígítás nélküli formában, de ügyeljen arra, hogy alaposan törölje le a szert, mert a következő főzésnél agresszív lehet.

A NAGYOBB MENNYISÉGŰ CUKORTARTALMÚ ÉTELEK

(lekvár, zselé, szirup) kifutásakor (pl. dzsem) nehasználjon acélszálas

(drótos) mosogatószivacsot vagy durva szemcsés tisztítószereket. Nem javasoljuk sütőtisztító spray használatát, mert korrózió kialakulását okozhatja. A még meleg lapról távolítsák el a nagyobb ételmaradékokat (pl. ecsettel), hogy ne maradjon maradandó nyom. Miután kihűlt a tűzhely, tisztítsa meg a lapot hagyományos módszerrel.

FÉMESEN CSILLOGÓ FOLTOKAT

alumínium edények, vagy nem jó tisztítószerek okozhatják. Ezeket a foltokat többszörös tisztítással lehet eltávolítani. A főzőlap elszíneződését, többféle nem eltávolított leégett maradékok okozzák. Ezek nem befolyásolják az üvegkerámia lap működését.

A FŐZŐLAP DEKORÁCIÓ ELTŰNÉSÉT:

agresszív tisztítószerek, ill. az edények gyakori huzogatása okozhatja, a főzőlapon sötét folt

keletkezik.

FIGYELMEZTETÉS:

Hosszabb ideig el nem távolított cukortartalmú ételmaradékok az üvegkerámia lap maradandó károsodását okozhatják

A SÜTŐ

A sütőt mosogatószeres vízzel vagy sütőtisztítószerrel tisztítsa. A sütőben ne kaparják éles tárgyakkal a ráégett ételmaradékot, inkább próbálják leáztani őket, vagy nedves kefével távolítsák el. A tartozékokat (tepsi, rács stb) mosogatószeres vízzel mossa le, vagy mosogatógépben.

SÜTŐ VILÁGÍTÁS IZZÓCSERÉJE

 Győződjenek meg róla, hogy a készülék

kikapcsolt állapotban van-e.

 Az izzó védőfedelét balra történő forgatással

távolíthatják el.

 Cseréljék ki a kiégett izzót.  Fordított sorrendben helyezzék vissza a

védőfedelet.

MEGJEGYZÉS:

Világításhoz használjon T 300 °C, E 14, 230 V ~, 25 W-os izzót.

1.Menetes üvegfedél

2.Izzó

3.Foglalat

4.Sütő hátfal

CZ 6

PŘEDPIS PRO INSTALACI A SEŘÍZENÍ

PŘIPOJENÍ SPOTŘEBIČE K ELEKTRICKÉ SÍTI:

Instalaci je nutno provést v souladu s platnými národními normami a předpisy. Připojení spotřebiče k elektrické síti musí provádět oprávněná osoba. Do pevného rozvodu před spotřebičem musí být zabudované zařízení pro odpojení spotřebiče od elektrické sítě, u něhož je vzdálenost rozpojených kontaktů všech pólů min. 3 mm. Doporučené připojení sporáku je třífázové pomocí síťové šňůry typu H05RR-F5G-1,5 (dříve CGLG 5Cx1,5), jejíž konce upravte podle obr. 9. Konce vodičů je nutno zpevnit proti roztřepení nalisovanými koncovkami. Pro jednofázové připojení použijte přívodní šňůru typu H05RR-F3G-4 (dříve GGLG 3Cx4), konce vodičů upevněte podle obr. 5. Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici založte šňůru do krabičky svorkovnice a zajistěte ji proti vytržení sponou (obr. 5). Nakonec zavřete víko krabice svorkovnice.

Instalaci sporáku smí provádět pouze oprávněná osoba k této činnosti odborně způsobilá. Oprávněná osoba je povinna ustavit sporák tak, aby vařidlová deska byla ve vodorovné poloze, připojit sporák k elektrické rozvodné síti a překontrolovat jeho funkce. Instalace sporáku musí být potvrzena v záručním listu. Elektrický sporák je tepelný spotřebič, jehož instalace a umístění musí odpovídat ČSN 06 1008, ČSN 73 0823, ČSN 33 2180.

SCHÉMA PŘIPOJENÍ SVORKOVNICE K ELEKTRICKÉ SÍTI (OBR. 6):

Pro připojení sporáku doporučujeme použít přívodní

kabel:

- Cu 3 x 4 mm2 min.

- při jednofázovém připojení (jistič 35 - 38 A dle typu)

- Cu 5 x 1,5 mm2 min.

- při třífázovém připojení (jistič 3x16 A)

DŮLEŽITÉ UPOZORNĚNÍ

Při jakékoliv demontáži a montáži elektrického sporáku, mimo jeho běžné používání je nutno odpojit spotřebič od rozvodné elektrické sítě a zajistit jeho vypnutý stav.

Při instalaci spotřebiče je nutné z hlediska funkce spotřebiče, provést především tyto úkony:

 kontrola správnosti připojení k elektrické síti,  kontrola funkce topných těles, ovládacích a

regulačních prvků,

 předvedení zákazníkovi všech funkcí spotřebiče a

seznámení s jeho obsluhou a údržbou.

UPOZORNĚNÍ:

Elektrický sporák je spotřebič třídy I podle stupně ochrany před úrazem elektrickým proudem a musí být propojen s ochranným vodičem elektrické sítě. Umístění sporáku

„X” - minimální vzdálenost 650 mm, dále dle doporučení výrobce odsavačů

Elektrický sporák je určen pro obyčejné prostředí podle ČSN 33 2000-3. Může být instalován do kuchyňské linky bez bočních mezer (minimální šířka 500 mm). Pro bezpečné vzdálenosti stěn a nábytku od sporáku platí ČSN 06 1008. Sporák může být vestavěn mezi skříňky s tepelnou odolností 100 °C nebo musí být tyto pokryty tepelně izolačním materiálem. Sporák nesmí být umístěn na podstavci.

VÝŠKOVÁ STAVITELNOST SPORÁKU

Ustavení sporáku tak, aby vařidlová deska byla ve vodorovné poloze, případně úpravu jeho výšky, lze provést pomocí 4 stavěcích šroubů, které jsou součástí příslušenství spotřebiče.

 nakloňte sporák na boční hranu  našroubujte plastové šrouby zespodu do

předního a zadního otvoru příčky na jedné straně

 sporák nakloňte na opačnou stranu a šrouby

našroubujte do otvorů na druhé straně sporáku

 srovnání sporáku a další regulaci provádějte

pomocí šroubováku z odkládacího prostoru sporáku.

POZNÁMKA:

Montáž výškové stavitelnosti (šroubů) není podmínkou, pokud výška a ustavení spotřebiče vyhovuje bez plastových šroubů.

UPOZORNĚNÍ:

Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn výrobku, které nemají vliv na funkci výrobku.

CZ 7

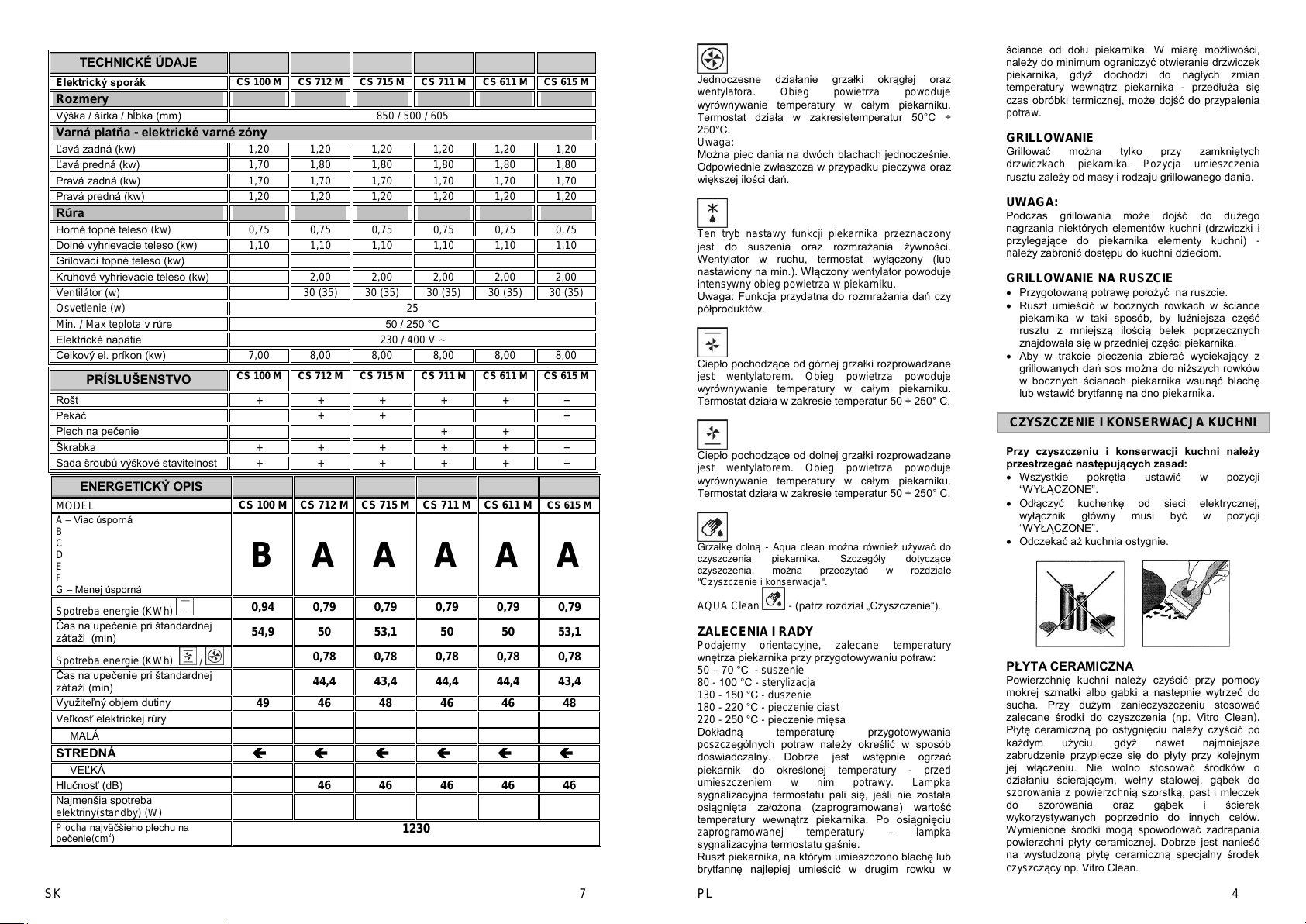

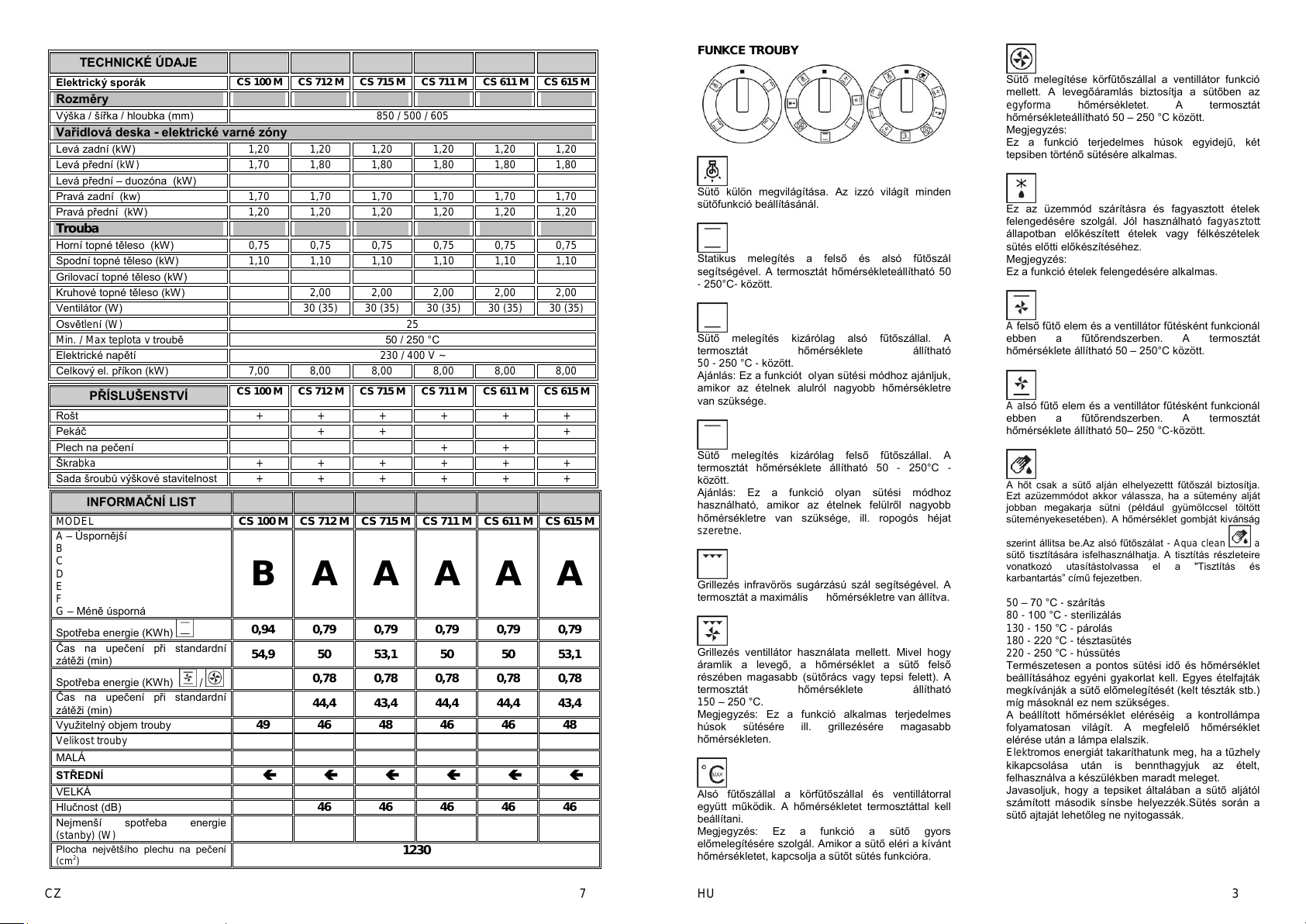

TECHNICKÉ ÚDAJE

Elektrický sporák

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Rozměry

Výška / šířka / hloubka (mm)

850 / 500 / 605

Vařidlová deska - elektrické varné zóny

Levá zadní (kW)

1,20

Levá přední (kW)

1,70

1,80

Levá přední – duozóna (kW)

Pravá zadní (kw)

1,70

Pravá přední (kW)

1,20

Trouba

Horní topné těleso (kW)

0,75

Spodní topné těleso (kW)

1,10

Grilovací topné těleso (kW)

Kruhové topné těleso (kW)

2,00

Ventilátor (W)

30 (35)

Osvětlení (W)

25

Min. / Max teplota v troubě

50 / 250 °C

Elektrické napětí

230 / 400 V ~

Celkový el. příkon (kW)

7,00

8,00

PŘÍSLUŠENSTVÍ

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Rošt + + + + + +

Pekáč + + +

Plech na pečení

+ + Škrabka + + + + + +

Sada šroubů výškové stavitelnost

+ + + + +

+

INFORMAČNÍ LIST

MODEL

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

A – Úspornější B C D E F G – Méně úsporná

B

A

Spotřeba energie (KWh)

0,94

0,79

Čas na upečení při standardní zátěži (min)

54,9

50

53,1

50

53,1

Spotřeba energie (KWh) /

0,78

Čas na upečení při standardní zátěži (min)

44,4

43,4

44,4

43,4

Využitelný objem trouby

49

46

48

46

48

Velikost trouby

MALÁ

STŘEDNÍ





VELKÁ

Hlučnost (dB)

46

Nejmenší spotřeba energie (stanby) (W)

Plocha největšího plechu na pečení

(cm2)

1230

HU 3

FUNKCE TROUBY

Sütő külön megvilágítása. Az izzó világít minden sütőfunkció beállításánál.

Statikus melegítés a felső és alsó fűtőszál segítségével. A termosztát hőmérsékleteállítható 50

- 250°C- között.

Sütő melegítés kizárólag alsó fűtőszállal. A termosztát hőmérséklete állítható 50 - 250 °C - között. Ajánlás: Ez a funkciót olyan sütési módhoz ajánljuk, amikor az ételnek alulról nagyobb hőmérsékletre van szüksége.

Sütő melegítés kizárólag felső fűtőszállal. A termosztát hőmérséklete állítható 50 - 250°C - között. Ajánlás: Ez a funkció olyan sütési módhoz használható, amikor az ételnek felülről nagyobb hőmérsékletre van szüksége, ill. ropogós héjat

szeretne.

Grillezés infravörös sugárzású szál segítségével. A

termosztát a maximális hőmérsékletre van állítva.

Grillezés ventillátor használata mellett. Mivel hogy áramlik a levegő, a hőmérséklet a sütő felső részében magasabb (sütőrács vagy tepsi felett). A termosztát hőmérséklete állítható 150 – 250 °C. Megjegyzés: Ez a funkció alkalmas terjedelmes húsok sütésére ill. grillezésére magasabb hőmérsékleten.

Alsó fűtőszállal a körfűtőszállal és ventillátorral együtt működik. A hőmérsékletet termosztáttal kell beállítani. Megjegyzés: Ez a funkció a sütő gyors előmelegítésére szolgál. Amikor a sütő eléri a kívánt hőmérsékletet, kapcsolja a sütőt sütés funkcióra.

Sütő melegítése körfűtőszállal a ventillátor funkció mellett. A levegőáramlás biztosítja a sütőben az egyforma hőmérsékletet. A termosztát hőmérsékleteállítható 50 – 250 °C között. Megjegyzés: Ez a funkció terjedelmes húsok egyidejű, két tepsiben történő sütésére alkalmas.

Ez az üzemmód szárításra és fagyasztott ételek felengedésére szolgál. Jól használható fagyasztott állapotban előkészített ételek vagy félkészételek sütés előtti előkészítéséhez. Megjegyzés: Ez a funkció ételek felengedésére alkalmas.

A felső fűtő elem és a ventillátor fűtésként funkcionál ebben a fűtőrendszerben. A termosztát hőmérséklete állítható 50 – 250°C között.

A alsó fűtő elem és a ventillátor fűtésként funkcionál ebben a fűtőrendszerben. A termosztát hőmérséklete állítható 50– 250 °C-között.

A hőt csak a sütő alján elhelyezettt fűtőszál biztosítja. Ezt azüzemmódot akkor válassza, ha a sütemény alját jobban megakarja sütni (például gyümölccsel töltött süteményekesetében). A hőmérséklet gombját kivánság

szerint állitsa be.Az alsó fűtőszálat - Aqua clean a sütő tisztítására isfelhasználhatja. A tisztítás részleteire vonatkozó utasítástolvassa el a "Tisztítás és karbantartás” című fejezetben.

50 – 70 °C - szárítás 80 - 100 °C - sterilizálás 130 - 150 °C - párolás 180 - 220 °C - tésztasütés 220 - 250 °C - hússütés

Természetesen a pontos sütési idő és hőmérséklet beállításához egyéni gyakorlat kell. Egyes ételfajták megkívánják a sütő előmelegítését (kelt tészták stb.) míg másoknál ez nem szükséges. A beállított hőmérséklet eléréséig a kontrollámpa folyamatosan világít. A megfelelő hőmérséklet elérése után a lámpa elalszik. Elektromos energiát takaríthatunk meg, ha a tűzhely kikapcsolása után is bennthagyjuk az ételt, felhasználva a készülékben maradt meleget. Javasoljuk, hogy a tepsiket általában a sütő aljától számított második sínsbe helyezzék.Sütés során a sütő ajtaját lehetőleg ne nyitogassák.

HU 2

sütésre használják, csak egyenes aljú edényeket javasolunk használni. A hőfokkorlátozó biztosítja, hogy a főzőzóna az üvegkerámia lap alatt ne forrósodjon túl. A maradék hőmérséklet kijelző lámpa (a főzőlap elején helyezkedik el) jelzi a főzőzóna felülete emelkedett hőmérsékletét még a kikapcsolás után is. A forró főzőzóna hőmérséklete a kikapcsolást követően is kihasználható. A kontrollámpa a főzőzóna kihülése után alszik el. Duplazónás Hi-light főzőzóna és a duplazónás főzőzóna teljesítményének szabályozása folyamatos szabályozó segítségével történik.

KÉTKÖRÖS FŐZŐZÓNA

A 120 mm-es átmérőjű főzőzóna középső része az szabályozó gomb jobbra való elforgatásával vezérelhető. Folyamatosan szabályozható a teljesítmény 0 – 700 W-ig. Amennyiben a gombot a maximális teljesítményre állítja a 120 mm átmérőjű főzőzóna átkapcsol a 180 mm átmérőjű főzőzónára. A főzőzóna maximális teljesítményen kezd működni (1700 W) és a szabályozó gomb visszaállításával beállíthatjuk a kívánt teljesítményt. Amennyiben a gombot a nulla állásba állítja, a zóna kikapcsol.

Javaslatok az üvegkerámia lap használatához:

 Csak egyenes tiszta aljú edényeket használjon,

hogy az esetleges szennyeződés ne karcolja meg az üvegkerámia lap felületét.

 Ügyeljen arra, hogy a használt edény teljesen

lefedje a főzőzónát, hogy az ne tudjon túlmelegedni és ne kapcsoljon be a hőkorlátozó.

 A főzés során használjon fedőt és szabályozza

úgy a készülék teljesítményét, hogy ne keljen a fedőt félrehúzni ill. leemelni.

 Az üvegkerámia lappal tilos a helységet fűteni.  Tisztításkor még a főzés során távolítsák el az

ételmaradékot a lapról majd a főzés befelyezése után végezzék el a teljes tisztítást, különös figyelemmel a cukortartalmú ételekre, mivel a cukor károsodást okozhat az üvegkerámia lap szerkezetében.

 Alumínium edény használata során keletkezett

fémes csillogó foltokat csak többszörös tisztítással lehet eltávolítani.

 Az üvegkerámia lap karcosodását okozhatják a

nem megfelelően megtisztított zöldségről származó homokszemcsék, nem megfelelő durva tisztítószer ill. éles peremek pl. gyémántgyűrű

 kemény élű tárgyak is, pl. gyémántköves gyűrű.  Főzésnél ügyeljen arra, hogy az edények szélei

ne érjenek a főzőlap festett keretéhez.

A gyártó nem vállal felelősséget az üvegkerámialap nem megfelelő ill. nem rendeltetésszerű használata következtében keletkezett károkért.

SÜTŐ SÜTŐ BELSEJE

A sütő belsejében a felső fűtőszál grillszállal van kombinálva. Az alsó fűtőszál a sütőkamra alatt van

elhelyezve. A sütő ventilátor és a körfűtőszál hátul a burkolat

alatt van elhelyezve. A rács elhelyezését lásd a sütés/grillezés táblázatot .A sütő felső részén sütő és grillszál található az alsó részén a sütőszál.

A SÜTŐ HASZNÁLATA

A sütőt a sütőszabályozó gombbal kezelhetjük. A működésbe hozatal előtt tanulmányozzuk a hasznáalati utasítást. A szabályozó gomb megfelelő állásba történő elfogatásával választhatjuk ki a kívánt működési módot. A hőmérséklet a termosztát segítségével tarthatjuk a megfelelő fokozaton 50 és 250 C között. A sütőszabályozó gombot bármilyen irányba forgathatjuk a kívánt üzemmód beállításához.

A termosztát szabályozó gombját tilos a nulla álláson túlforgatni,mert meghibásodást okozhat.

FIGYELMEZTETÉS:

Netakarja le alufóliával sütőalját , a sütőlemezt és a tepsit ne helyezze teljesen a sütőaljára. Letakarás esetén a suto meghibásodásához

vezethet.

SÜTŐRÁCS

CSÚSZÓ LÉCEK

CZ 8

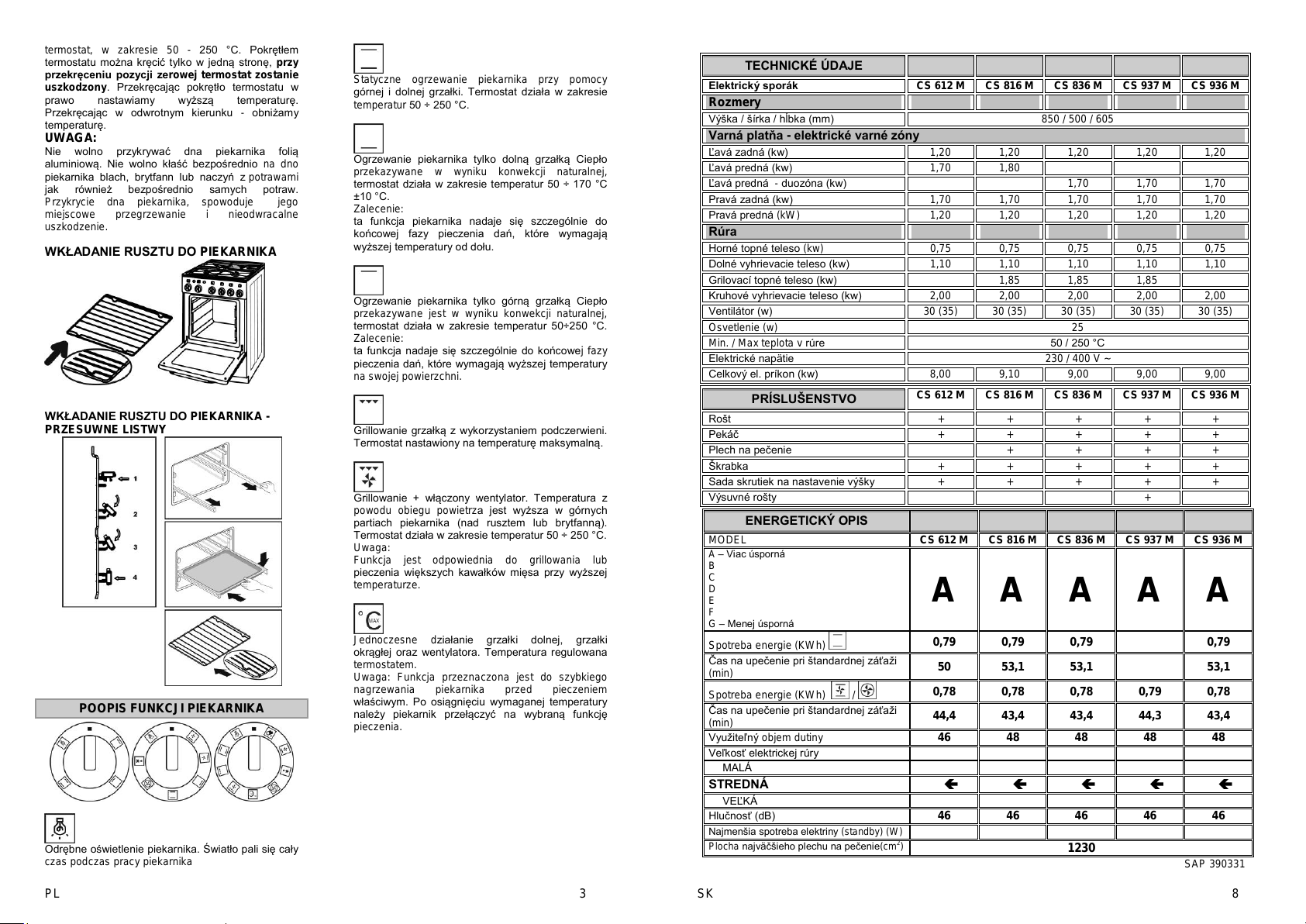

TECHNICKÉ ÚDAJE

Elektrický sporák

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Rozměry

Výška / šířka / hloubka (mm)

850 / 500 / 605

Vařidlová deska - elektrické varné zóny

Levá zadní (kW)

1,20

Levá přední (kW)

1,70

1,80 Levá přední – duozóna (kW)

1,70

Pravá zadní (kw)

1,70

Pravá přední (kW)

1,20

Trouba

Horní topné těleso (kW)

0,75

Spodní topné těleso (kW)

1,10

Grilovací topné těleso (kW)

1,85

Kruhové topné těleso (kW)

2,00

Ventilátor (W)

30 (35)

Osvětlení (W)

25

Min. / Max teplota v troubě

50 / 250 °C

Elektrické napětí

230 / 400 V ~

Celkový el. příkon (kW)

8,00

9,10

9,00

PŘÍSLUŠENSTVÍ

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Rošt + + + +

+

Pekáč + + + +

+

Plech na pečení

+ + + +

Škrabka + + + +

+

Sada šroubů výškové stavitelnost

+ + + + +

Výsuvné rošty

+

INFORMAČNÍ LIST

MODEL

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

A – Úspornější B C D E F G – Méně úsporná

A

Spotřeba energie (KWh)

0,79

0,79 0,79

Čas na upečení při standardní zátěži

(min)

50

53,1

53,1 53,1

Spotřeba energie (KWh) /

0,78

0,79

0,78

Čas na upečení při standardní zátěži

(min)

44,4

43,4

44,3

43,4

Využitelný objem trouby

46

48

Velikost trouby

MALÁ

STŘEDNÍ





VELKÁ

Hlučnost (dB)

46

Nejmenší spotřeba energie (stanby) (W)

Plocha největšího plechu na pečení (cm2)

1230

SAP 390331

SK 1

Vážený zákazník, zakúpili ste si výrobok z nášho nového radu elektrických sporákov. Je naším prianím, aby Vám náš výrobok dobre slúžil. Doporučujeme Vám preštudovať si tento návod a výrobok obsluhovať podľa pokynov.

DÔLEŽITÉ INFORMÁCIE,

POKYNY A DOPORUČENIA

 Skontrolujte, či údaje o menovitom napájacom

napätí, súhlasia s napätím vo Vašej rozvodnej

sieti.

 Sporák sa pripája na elektrickú sieť, viď schéma

pripojenia. Inštaláciu, akékoľvek opravy, úpravy a zásahy do spotrebiča musia vykonať vždy iba firmy na túto činnosť odborne oprávnené (viď Záručný list).

 Vykonanie týchto prác musí byť potvrdené v

záručnom liste sporáka.

 Do pevného rozvodu elektrickej energie pred

spotrebičom je nutné umiestniť zariadenie pre odpojenie všetkých pólov spotrebiča od siete, ktoré má vzdialenosť kontaktov v rozpojenom stave min. 3 mm (ďalej v texte označený ako hlavný vypínač).

 Sporák je určený iba pre tepelnú úpravu jedál.

Sporák sa nesmie používať na vykurovanie miestností, pretože môže dôjsť k jeho preťaženiu a následnému poškodeniu. Na závady vzniknuté nesprávnym používaním sporáka sa nevzťahuje záruka.

 Je neprípustné dávať do blízkosti varných zón,

vyhrievacích telies rúry na pečenie a do odkladacieho priestoru sporáka žiadne horľavé látky.

 Uistite sa, že šnúry na napojenie iných

spotrebičov nemôžu prísť do kontaktu s varnými platničkami, dvierkami rúry alebo inými horúcimi časťami sporáka.

 Ak sporák nie je v prevádzke, dbajte na to, aby

boli všetky jeho spínače vypnuté.

 Doporučujeme Vám obrátiť sa raz za dva roky na

servisnú firmu so žiadosťou o 7prekontrolovanie

funkcie sporáka a vykonanie odbornej údržby. Predídete tým prípadným poruchám a predĺžite životnosť sporáka.

 Pri čistení a opravách musí byť vypnutý hlavný

vypínač prívodu elektrickej energie.

 Pri zistení závady na elektrickej časti spotrebiča

neopravujte túto sami, ale odstavte spotrebič mimo prevádzku a o opravu požiadajte oprávnenú servisnú firmu (viď záručný list).

 V prípade nedodržania záväzných pokynov a

doporučení uvedených v tomto návode nezodpovedá výrobca za škodu spôsobenú spotrebičom.

 Na čistenie nepoužívajte parný čistič.

POZOR! Ak sa objavia na povrchu sklokeramickej platne

akékoľvek trhliny, ihneď odpojte spotrebič od elektrickej siete a zavolajte odborný servis.

OVLÁDACÍ PANEL SPORÁKA

1. Ovládací gombík ľavej prednej varnej zóny

2. Ovládací gombík ľavej zadnej varnej zóny

3. Ovládací gombík pravej zadnej varnej zóny

4. Ovládací gombík pravej prednej varnej zóny

5. Termostat rúry

6. Prepínač funkcií rúry

7. Signalizácia funkcie termostatu

8. Signalizácia zapnutého stavu spotrebiča

9. Digitálny časový spínač

10. Ovládacie tlačidla digitálneho časového spínača

POKYNY PRE PRVÉ POUŽITIE SPORÁKA

 Pred použitím je nutné zo sporáka odstrániť

všetok obalový materiál. Rôzne časti a komponenty obalu sú recyklovateľné. Nakladajte s nimi podľa platných predpisov a národných vyhlášok.

 Pred použitím je nutné sporák (vrátane rúry) a

príslušenstvo vyčistiť.

 Po vysušení vyčistených povrchov zapnite hlavný

vypínač a vykonajte činnosti podľa ďalších

pokynov.

 Upozorňujeme, že nie je dovolené čistiť a

demontovať iné časti sporáka, než je uvedené v

kapitole čistenie.

RÚRA NA PEČENIE

Gombík prepínača funkcií rúry prepnite do funkcie „horné a dolné vyhrievacie teleso”. Na termostate nastavte 250 °C a rúru nechajte v činnosti pri zavretých dvierkach po dobu 1 hodiny. Zaistite riadne vetranie miestnosti. Týmto procesom dôjde k odstráneniu konzervácie a pachov rúry pred prvým pečením.

OBSLUHA SPORÁKA

UPOZORNENIE:

 Sporák môžu obsluhovať v súlade s týmto

návodom len dospelé osoby. Je neprípustné, aby v miestnosti, kde je sporák inštalovaný, boli ponechané deti bez dozoru. Kombinovaný sporák je spotrebič, ktorého prevádzka vyžaduje neustály

dozor.

HU 1

Tisztelt vásárló, Ön megvásárolta termékcsaládunk egyik kitűnő készülékét. Kívánjuk, hogy termékünk sokáig gond nélkül szolgálja Önt. Kérjük, hogy saját érdekében tartsa be az ezen használati utasításban foglaltakat.

NÉHÁNY HASZNOS

ÉS FONTOS INFORMÁCIÓ

 Ellenőrizze, hogy a típustáblán feltüntetett el.

feszültség értékei megegyeznek-e az Ön háztartásában használatos elektromos hálózati feszültség értékeivel.

 A készülék bekötését csak szakember végezheti

el.(lásd jótállási jegy)t5

 A készülék bekötését és mindennemű javítást

igazolni kell a jótállási jegyen.

 A tűzhely csak 230/400V el. feszültségű

elektromos főkapcsolóval ellátott hálózatra köthető. A főkapcsolónak kikapcsolt állapotban meg kell szakítania a készülék minden el. csatlakozását, oly módon, hogy az el. csatlakozások között min. 3 mm-es távolság

legyen.

 A tűzhely csak élelmiszerek elkészítésére

alkalmas, nem használható helyiségek fűtésére. Ez a tűzhely túlterheléséhez és meghibásodásához vezethet. A nem megfelelő használat a garancia megszűnését vonja maga után.

 Ne helyezzen a főzőlapok, sütő, tároló rekesz

közelébe gyúlékony anyagokat.

 Amennyiben abban a helyiségben,ahol a

készülék el van helyezve átalakítások folynak (festés, mázolás, lakkozás, stb.), az elektromos főkapcsolót ki kell kapcsolni.

 A tűzhelyet tilos dobogóra helyezni.  A kisgyermekek védelme érdekében javasoljuk

un. védőrács használatát.

 Amennyiben a készüléket hosszabb ideig nem

használják, az elektromos főkapcsolóval kapcsolják le a hálózatról.

 A készülék meghibásodása esetén annak

javításával ne próbálkozzanak, hívjanak szakembert vagy foduljanak szakszervízhez.

 Tisztítás és karbantartás során mindig kapcsolják

le az elektromos főkapcsolót.

 A tűzhely tsztítása során soha ne használjanak

gőztisztítót.

FIGYELEM!

Ha a főzőlap felületén bármilyen repedés keletkezését észleli, azonnal kapcsolja le a készüléket a hálózatról.

A TŰZHELY VEZÉRLŐPANELJE

1. Bal első főzőzóna forgatógombja

2. Bal hátsó főzőzóna forgatógombja

3. Jobb hátsó főzőzóna forgatógombja

4. Jobb első főzőzóna forgatógombja

5. Sütőtermosztát

6. Sütő üzemmód kapcsoló

7. Termosztát funkció kontroll lámpa

8. Bekapcsolt állapot ellenőrző lámpa

9. Digitális programóra

10.Digitális programóra gomb

A KÉSZÜLÉK ELSŐ HASZNÁLATA

Csomagolja ki a készüléket és távolítson el minden csomagolóanyagot és ezek mivel többsége újrahasznosíthatók,ezért adja le a MÉH telepre vagy az előírások szerint semmisítse meg őket. Mielőtt a készüléket először használná alaposan tisztítsa ki a tartozékokkal együtt. Csak azok a részek tisztíthatók, melyek a tisztítás fejezetben szerepelnek. Megszáradás után kapcsolja be a készüléket és kövesse a további utasítást.

SÜTŐ

A sütőgombbal kapcsolják be az alsó és felső fűtőszálat a sütő termosztátját állítsák 250 C-ra, majd csukott ajtónál hagyják így egy órán keresztül. Gondoskodjanak a helység megfelelő szellőzéséről. Ezzel a művelettel leégetik a gyártás során felkerült konzerváló anyagokat a készülékről. A kisgyermekes háztartások részére javasoljuk a sütőajtó felületi hőmérsékletét csökkentő fólia használatát.

A TŰZHELY HASZNÁLATA

FIGYELMEZTETÉS

 A tűzhelyet csak az ezen használati utasításban

foglaltak alapján, felnőttek használhatják. A készülék működése során ügyeljenek arra, hogy a helységben ne maradjanak gyermekek felügyelet nélkül. A készülék használata folyamatos figyelmet kíván.

 A sütőlemez max. terhelhetősége 3 kg.A sütőrács

a tepsivel vagy a sütőlemezzel együtt max 7 kg-ig terhelhető.

 A tepsi ill. a sütőlemez nem alkalmas

élemiszerek hosszú idejű tárolására (48 órát meghaladó időtartamra)

ÜVEGKERÁMIA FŐZŐZÓNÁS FŐZŐLAP

Az alapkivitelű tűzhely főzőzónái hat fokozatú teljesítmény szabályozóval működnek. Legnagyobb teljesítmény a “6”-os fokozaton van, legkisebb az “1”-es fokozaton. Az elektromos főzőzónát főzésre,

PL 9

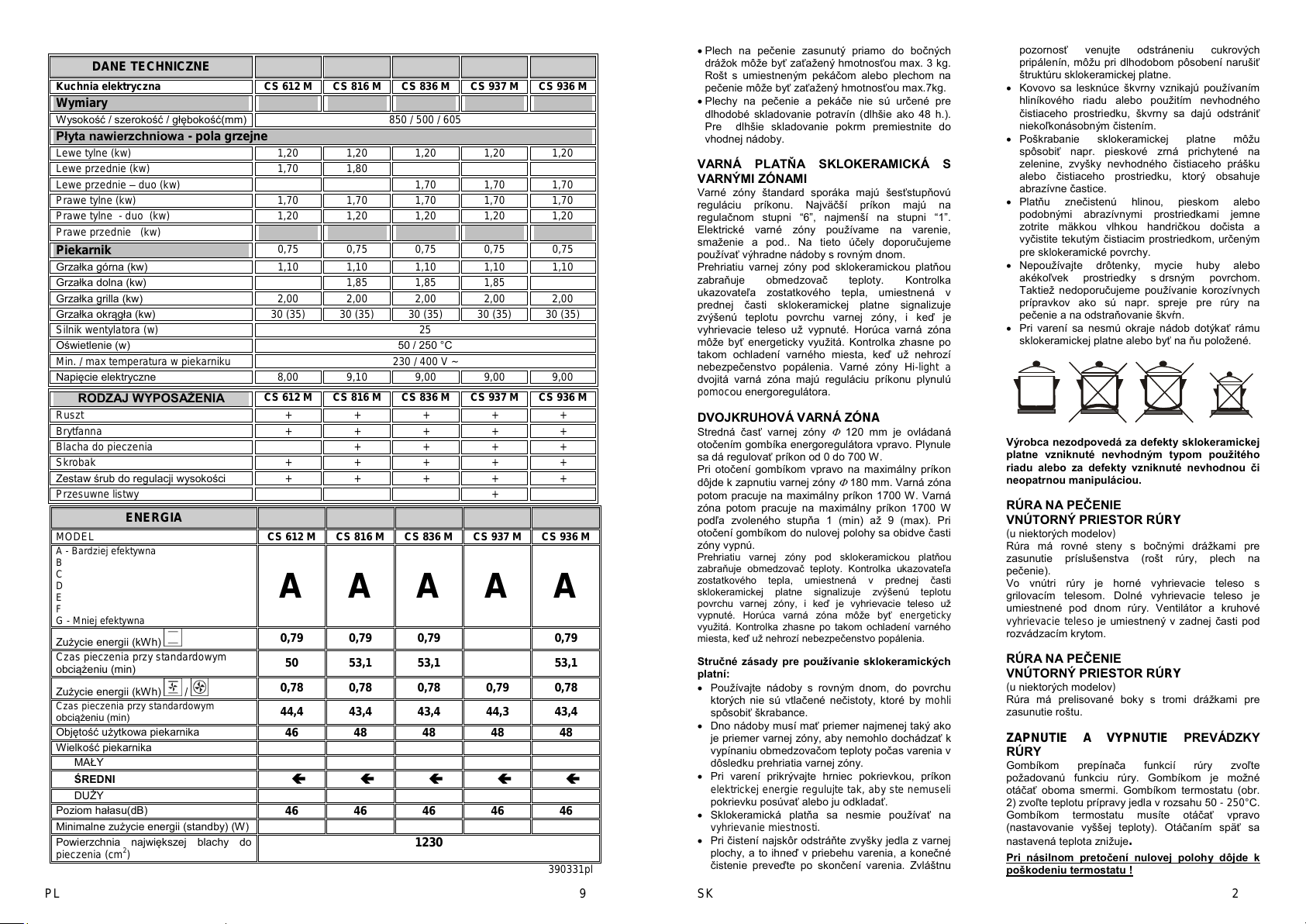

DANE TECHNICZNE

Kuchnia elektryczna

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Wymiary

Wysokość / szerokość / głębokość(mm)

850 / 500 / 605

Płyta nawierzchniowa - pola grzejne

Lewe tylne (kw)

1,20

Lewe przednie (kw)

1,70

1,80 Lewe przednie – duo (kw)

1,70

Prawe tylne (kw)

1,70

Prawe tylne - duo (kw)

1,20

Prawe przednie (kw)

Piekarnik

0,75

Grzałka górna (kw)

1,10

Grzałka dolna (kw)

1,85

Grzałka grilla (kw)

2,00

Grzałka okrągła (kw)

30 (35)

Silnik wentylatora (w)

25

Oświetlenie (w)

50 / 250 °C

Min. / max temperatura w piekarniku

230 / 400 V ~

Napięcie elektryczne

8,00

9,10

9,00

RODZAJ WYPOSAŻENIA

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Ruszt + + + +

+

Brytfanna + + + +

+

Blacha do pieczenia

+ + + +

Skrobak + + + +

+

Zestaw śrub do regulacji wysokości

+ + + + +

Przesuwne listwy

+

ENERGIA

MODEL

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

A - Bardziej efektywna B C D E F G - Mniej efektywna

A

Zużycie energii (kWh)

0,79

0,79 0,79

Czas pieczenia przy standardowym obciążeniu (min)

50

53,1

53,1 53,1

Zużycie energii (kWh) /

0,78

0,79

0,78

Czas pieczenia przy standardowym obciążeniu (min)

44,4

43,4

44,3

43,4

Objętość użytkowa piekarnika

46

48

Wielkość piekarnika

MAŁY

ŚREDNI





DUŻY

Poziom hałasu(dB)

46

Minimalne zużycie energii (standby) (W)

Powierzchnia największej blachy do

pieczenia (cm2)

1230

390331pl

SK 2

 Plech na pečenie zasunutý priamo do bočných

drážok môže byť zaťažený hmotnosťou max. 3 kg. Rošt s umiestneným pekáčom alebo plechom na pečenie môže byť zaťažený hmotnosťou max.7kg.

 Plechy na pečenie a pekáče nie sú určené pre

dlhodobé skladovanie potravín (dlhšie ako 48 h.). Pre dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.

VARNÁ PLATŇA SKLOKERAMICKÁ S VARNÝMI ZÓNAMI

Varné zóny štandard sporáka majú šesťstupňovú reguláciu príkonu. Najväčší príkon majú na regulačnom stupni “6”, najmenší na stupni “1”. Elektrické varné zóny používame na varenie, smaženie a pod.. Na tieto účely doporučujeme používať výhradne nádoby s rovným dnom. Prehriatiu varnej zóny pod sklokeramickou platňou zabraňuje obmedzovač teploty. Kontrolka ukazovateľa zostatkového tepla, umiestnená v prednej časti sklokeramickej platne signalizuje zvýšenú teplotu povrchu varnej zóny, i keď je vyhrievacie teleso už vypnuté. Horúca varná zóna môže byť energeticky využitá. Kontrolka zhasne po takom ochladení varného miesta, keď už nehrozí nebezpečenstvo popálenia. Varné zóny Hi-light a dvojitá varná zóna majú reguláciu príkonu plynulú pomocou energoregulátora.

DVOJKRUHOVÁ VARNÁ ZÓNA

Stredná časť varnej zóny  120 mm je ovládaná otočením gombíka energoregulátora vpravo. Plynule sa dá regulovať príkon od 0 do 700 W. Pri otočení gombíkom vpravo na maximálny príkon dôjde k zapnutiu varnej zóny  180 mm. Varná zóna potom pracuje na maximálny príkon 1700 W. Varná zóna potom pracuje na maximálny príkon 1700 W podľa zvoleného stupňa 1 (min) až 9 (max). Pri otočení gombíkom do nulovej polohy sa obidve časti zóny vypnú.

Prehriatiu varnej zóny pod sklokeramickou platňou zabraňuje obmedzovač teploty. Kontrolka ukazovateľa zostatkového tepla, umiestnená v prednej časti sklokeramickej platne signalizuje zvýšenú teplotu povrchu varnej zóny, i keď je vyhrievacie teleso už vypnuté. Horúca varná zóna môže byť energeticky využitá. Kontrolka zhasne po takom ochladení varného miesta, keď už nehrozí nebezpečenstvo popálenia.

Stručné zásady pre používanie sklokeramických platní:

 Používajte nádoby s rovným dnom, do povrchu

ktorých nie sú vtlačené nečistoty, ktoré by mohli spôsobiť škrabance.

 Dno nádoby musí mať priemer najmenej taký ako

je priemer varnej zóny, aby nemohlo dochádzať k vypínaniu obmedzovačom teploty počas varenia v dôsledku prehriatia varnej zóny.

 Pri varení prikrývajte hrniec pokrievkou, príkon

elektrickej energie regulujte tak, aby ste nemuseli pokrievku posúvať alebo ju odkladať.

 Sklokeramická platňa sa nesmie používať na

vyhrievanie miestnosti.

 Pri čistení najskôr odstráňte zvyšky jedla z varnej

plochy, a to ihneď v priebehu varenia, a konečné čistenie preveďte po skončení varenia. Zvláštnu

pozornosť venujte odstráneniu cukrových pripálenín, môžu pri dlhodobom pôsobení narušiť štruktúru sklokeramickej platne.

 Kovovo sa lesknúce škvrny vznikajú používaním

hliníkového riadu alebo použitím nevhodného čistiaceho prostriedku, škvrny sa dajú odstrániť niekoľkonásobným čistením.

 Poškrabanie sklokeramickej platne môžu

spôsobiť napr. pieskové zrná prichytené na zelenine, zvyšky nevhodného čistiaceho prášku alebo čistiaceho prostriedku, ktorý obsahuje abrazívne častice.

 Platňu znečistenú hlinou, pieskom alebo

podobnými abrazívnymi prostriedkami jemne zotrite mäkkou vlhkou handričkou dočista a vyčistite tekutým čistiacim prostriedkom, určeným pre sklokeramické povrchy.

 Nepoužívajte drôtenky, mycie huby alebo

akékoľvek prostriedky s drsným povrchom. Taktiež nedoporučujeme používanie korozívnych prípravkov ako sú napr. spreje pre rúry na pečenie a na odstraňovanie škvŕn.

 Pri varení sa nesmú okraje nádob dotýkať rámu

sklokeramickej platne alebo byť na ňu položené.

Výrobca nezodpovedá za defekty sklokeramickej platne vzniknuté nevhodným typom použitého riadu alebo za defekty vzniknuté nevhodnou či neopatrnou manipuláciou.

RÚRA NA PEČENIE VNÚTORNÝ PRIESTOR RÚRY

(u niektorých modelov) Rúra má rovné steny s bočnými drážkami pre zasunutie príslušenstva (rošt rúry, plech na pečenie). Vo vnútri rúry je horné vyhrievacie teleso s grilovacím telesom. Dolné vyhrievacie teleso je umiestnené pod dnom rúry. Ventilátor a kruhové vyhrievacie teleso je umiestnený v zadnej časti pod rozvádzacím krytom.

RÚRA NA PEČENIE VNÚTORNÝ PRIESTOR RÚRY

(u niektorých modelov) Rúra má prelisované boky s tromi drážkami pre zasunutie roštu.

ZAPNUTIE A VYPNUTIE PREVÁDZKY RÚRY

Gombíkom prepínača funkcií rúry zvoľte požadovanú funkciu rúry. Gombíkom je možné otáčať oboma smermi. Gombíkom termostatu (obr.

2) zvoľte teplotu prípravy jedla v rozsahu 50 - 250°C. Gombíkom termostatu musíte otáčať vpravo (nastavovanie vyššej teploty). Otáčaním späť sa nastavená teplota znižuje.

Pri násilnom pretočení nulovej polohy dôjde k poškodeniu termostatu !

SK 3

Červená kontrolka indikuje funkciu rúry (pri dosiahnutí požadovanej teploty kontrolka zhasne).

UPOZORNENIE:

Nepokrývejte dno rúry alobalom, neklaďte priamo na dno rúry plech, pekáč, nádobu s potravinou ani potravinu samotnú. Prikrytie spôsobuje miestne prehrievaniu dna rúry a povrch dna rúry sa môže týmto konaním nezvratne poškodiť.

VKLADANIE ROŠTU DO RÚRY

VKLADANIE ROŠTU DO RÚRY S VÝSUVNÝMI ROŠTY

POPIS FUNKCIE RÚRY

Osvetlenie rúry svieti pri nastavení všetkých funkcií rúry.

Statický ohrev rúry pomocou horného vyhrievacieho telesa a dolného vyhrievacieho telesa. Termostat lze nastavit na teplotu v rozsahu 50–250 °C.

Ohrev rúry len dolným vyhrievacím telesom. Teplo je predávané prirodzenou konvekciou, termostat je možné nastaviť na teplotu v rozsahu 50 - 250 °C. Doporučenie: Táto funkcia je vhodná pre dokončenie pečenia tých jedál, ktoré vyžadujú väčšiu teplotu zospodu.

Ohrev rúry len horným vyhrievacím telesom. Teplo je predávané prirodzenou konvekciou, termostat je možné nastaviť na teplotu v rozsahu 50 - 250°C. Doporučenie: Táto funkcia je vhodná pre dokončenie pečenia jedál, ktoré vyžadujú väčšiu teplotu na povrchu či vytvorenie kôrky.

Grilovanie telesom s využitím infračerveného žiarenia. Termostat nastavený na maximálnu

teplotu.

Grilovanie spoločne s prevádzkou ventilátora. Teplota v rúre je vplyvom prúdenia vzduchu vyššia v hornej časti rúry (nad roštom alebo pekáčom). Termostat je možné nastaviť na teplotu v rozsahu 150 - 250 °C. Doporučenie: Funkcia je vhodná pre grilovanie či pečenie objemných kusov mäsa pri vyššej teplote. Dvierka rúry sú zavreté.

Dolné vyhrievacie teleso hreje spoločne s kruhovým vyhrievacím telesom a ventilátorom. Teplotu je možné nastaviť termostatom. Doporučenie: Funkcia je určená pre rýchle predhriatie rúry pred pečením podľa zvoleného režimu. Po dosiahnutí zvolenej teploty rúru prepnite na požadovaný režim pečenia.

Ohrev rúry kruhovým vyhrievacím telesom pri funkcii ventilátora. Prúdenie vytvára rovnomernú teplotu v celom objeme rúry. Termostat je možné nastaviť na teplotu v rozsahu 50 °C - 250 °C. Doporučenie: Funkcia je vhodná pre pečenie jedál aj na dvoch plechoch súčasne (vhodné pre pečenie vyššieho a objemnejšieho typu pečiva či väčšieho množstva

jedla).

PL 8

DANE TECHNICZNE

Kuchnia elektryczna

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Wymiary

Wysokość / szerokość / głębokość(mm)

850 / 500 / 605

Płyta nawierzchniowa - pola grzejne

Lewe tylne (kw)

1,20

Lewe przednie (kw)

1,70

1,80

Prawe tylne (kw)

1,70

Prawe przednie (kw)

1,20

Piekarnik

Grzałka górna (kw)

0,75

Grzałka dolna (kw)

1,10

Grzałka okrągła (kw)

2,00

Silnik wentylatora (w)

30 (35)

Oświetlenie (w)

25

Min. / max temperatura w piekarniku

50 / 250 °C

Napięcie elektryczne

230 / 400 V ~

Nominalna moc całkowita (kw)

7,00

8,00

RODZAJ WYPOSAŻENIA

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Ruszt + + + + + +

Brytfanna + + +

Blacha do pieczenia

+ + Skrobak + + + + + +

Zestaw śrub do regulacji wysokości

+ + + + +

+

ENERGIA

MODEL

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

A - Bardziej efektywna B C D E F G - Mniej efektywna

B

A

Zużycie energii (kWh)

0,94

0,79

Czas pieczenia przy standardowym obciążeniu (min)

54,9

50

53,1

50

53,1

Zużycie energii (kWh) /

0,78

Czas pieczenia przy standardowym obciążeniu (min)

44,4

43,4

44,4

43,4

Objętość użytkowa piekarnika

49

46

48

46

48

Wielkość piekarnika

MAŁY

ŚREDNI





DUŻY

Poziom hałasu(dB)

46

Minimalne zużycie energii

(standby) (W)

Powierzchnia największej blachy

do pieczenia (cm2)

1230

PL 7

UMIESZCZENIE KUCHNI

„X” - minimalna odległość 650 mm (lub zgodnie z zaleceniami producentów okapów). Urządzenie przeznaczone jest do użytkowania w normalnym środowisku zgodnym z parametrami określonymi w Polskich Normach. Może być wbudowane w segment meblowy bez prześwitów bocznych (min. szerokość 500 mm). Kuchnia może być wbudowana między szafki, których odporność termiczna wynosi 100 °C, w innym wypadku szafki powinny być chronione materiałem termoizolacyjnym. Bezpieczne odległości kuchni od ścian i mebli szczegółowo określają Polskie Normy.

REGULACJA WYSOKOŚCI KUCHNI

Ustawienie kuchni w poziomie, ewentualnie

dostosowanie jej wysokości można przeprowadzić przy pomocy 4 śrub regulacyjnych. Sposób postępowania:

 przechylić kuchnię na bok  wkręcić plastikowe śruby regulacyjne w przedni i

tylny otwór listwy poprzecznej po jednej stronie

kuchni

 przechylić kuchnię na przeciwny bok i wkręcić

śruby regulacyjne w otwory po drugiej stronie

kuchni

 ustawić kuchnię poziomo i śrubokrętem dokonać

regulacji wysokości obracaniem sześcioboku śruby regulacyjnej.

UWAGA:

Regulacja wysokości przy pomocy śrub nie jest konieczna, jeżeli pierwotna wysokość jest

odpowiednia.

UWAGA:

Producent zastrzega sobie prawo dokonania

drobnych zmian niniejszej instrukcji wynikających

z innowacji lub technologicznego rozwoju produktu.

SK 4

Tento režim nastavenia funkcie rúry slúži pre velmi šetrné sušenie a rozmrazovanie potravín. Doporučenie: Funkcia je vhodná na rozmrazovanie jedál, alebo polotovarov pred finálnou úpravou.

Teplo dodávané horným vyhrievacím telesom je rozvádzané pomocou ventilátora. Prúdenie vytvára rovnomernú teplotu v celom objeme rúry. Termostat je možné nastaviť na teplotu v rozsahu 50 - 250° C.

Teplo dodávané dolným vyhrievacím telesom je rozvádzané pomocou ventilátora. Prúdenie vytvára rovnomernú teplotu v celom objeme rúry. Termostat je možné nastaviť na teplotu v rozsahu 50 - 250° C.

Dolné vyhrievacie teleso - Aqua clean je možné tiež

pre čistenie rúry . Podrobnosti o čistení si môžte prečítat v kapitole "Čistenie a údržba".

AQUA Clean - (viď kapitola „Čistenie).

DOPORUČENIA A RADY.

Pre orientáciu uvádzame doporučené teploty priestoru rúry pre typické úpravy jedál.

50 – 70 °C - sušenie 80 - 100 °C - sterilizovanie 130 - 150 °C - dusenie 180 - 220 °C - pečenie cesta 220 - 250 °C - pečenie mäsa

Presnú hodnotu teplôt je vhodné pre každý druh jedla a spôsob pečenia odskúšať. Pred vložením jedla je potrebné rúru predhriať až po dosiahnutie zvolenej teploty. Pokiaľ zvolená teplota nie je dosiahnutá, signálne svetlo svieti. Pri dosiahnutej zvolenej teploty signálne svetlo zhasne. Rošt rúry, na ktorom je položený plech na pečenie, alebo pekáč, zasuňte najlepšie do druhej drážky odspodu v bočných stenách rúry. Dvierka rúry počas pečenia pokiaľ je to možné neotvárajte. Narušujete tým tepelný režim rúry, predlžujete dobu pečenia a jedlo sa môže pripaľovať.

GRILOVANIE JEDÁL

Grilovanie sa vykonáva pri zavretých dvierkach rúry. Poloha umiestnenia roštu je závislá na hmotnosti a druhu grilovaného jedla.

POZOR:

Prístupné časti sa môžu pri používaní grilu zahrievať. Zabráňte preto prístupu detí.

GRILOVANIE NA ROŠTE

 Pripravené jedlo položte na rošt.  Rošt zasuňte do drážok v bočných stenách rúry

tak, aby bolo grilované jedlo čo najbližšie ku grilovaciemu telesu a voľnejšia časť roštu, s menším počtom priečok, bola smerom dopredu.

 Na zachytenie odkvapkávajúcej šťavy zasuňte do

nižších drážok v bočných stenách rúry plech na pečenie, alebo položte na dno rúry pekáč.

ČISTENIE A ÚDRŽBA SPORÁKA

Pri čistení a údržbe sporáka dodržujte tieto zásady:

 Všetky ovládacie prvky nastavte do polohy

„VYPNUTÉ“

 Odpojte spotrebič od elektrickej siete buď

vytiahnutím zástrčky zo zásuvky alebo vypnutím hlavného vypínača.

 Počkajte, kým spotrebič vychladne.

SKLOKERAMICKÁ VARNÁ PLATŇA

Povrch sporáka čistite vlhkou handričkou alebo hubkou a potom vyleštite do sucha. Pri veľkom znečistení používajte doporučené čistiace prostriedky. Vychladnutú varnú platňu čistite po každom použití. Aj najmenšie znečistenie sa pri budúcom ohriatí pripečie. Nepoužívajte čistiace prostriedky s brusným účinkom, oceľovú vlnu, čistiace hubky s drsnou stranou, čistiace pasty a také hubky a čistiace žinky, ktoré používate pre iné účely. Tieto prostriedky môžu varnú plochu poškrabať. Na čistenie používajte výhradne špeciálne prostriedky určené na čistenie sklokeramických platničiek, napr. Vitro Clean.

ĽAHKÉ ZNEČISTENIE

Odstraňujte vlhkou utierkou. Zbytky čistiaceho prostriedku zmyte studenou vodou a celú plochu dôkladne vysušte. Stopy od vody, vzniknuté vykypením, môžete odstrániť octom alebo citrónom.

SILNÉ ZNEČISTENIA

Odstraňujte nanesením a rozotretím nezriedeného čistiaceho prostriedku na sklokeramickú platňu. Pripečené nečistoty odstráňte pomocou žiletkovej škrabky pre sklokeramickú platňu. Po odstránení nečistôt žiletkovou škrabkou a po pôsobení prostriedku na čistenie umyte plochu

varnej platne studenou vodou a utrite do sucha.

Čistiací prostriedok, ktorý zostane na varnej platni, môže byť pri ďalšom ohreve agresívne.

SK 5

ZNEČISTENIE CUKROM, CUKORNATÝMI POKRMAMI (MARMELÁDA, ŽELÉ, ŠŤAVA)

Odstraňujte ihneď v horúcom stave žiletkovou škrabkou, pretože inak dôjde k trvalejším stopám chemickou reakciou. Po vychladnutí vyčistite obvyklým spôsobom.

KOVOVO SA LESKNÚCE ŠKVRNY

Vznikajú odretím dna hliníkového hrnca, alebo použitím nevhodného čistiaceho prostriedku. Tieto škvrny sa prácne odstraňujú niekoľkonásobným čistením. Farebné zmeny na varnej platni sú spôsobené neodstránenými pripálenými zbytkami. Nemajú vplyv na funkciu sklokeramiky, nejedná sa o zmenu v materiáli.

OBRÚSENIE DEKÓRU

Môže byť spôsobené agresívnymi čistiacimi prostriedkami, alebo trením dna hrnca po povrchu varnej platne po dlhšiu dobu. Na varnej platni vzniká tmavá škvrna.

UPOZORNENIE:

Dlhodobo nečistené škvrny od cukornatých pokrmov môžu spôsobiť neodstrániteľné poškodenie

sklokeramickej platne.

RÚRA

Rúru čistite saponátom alebo špeciálnym prostriedkom na čistenie rúr. Nečistoty namočte, narušte kefkou a zotrite handrou. Pripečené zvyšky neodstraňujte ostrými kovovými predmetmi. Príslušenstvo rúry umyte hubkou pomocou saponátu, alebo použite umývačku riadu (rošt, pekáč atď.).

VÝMENA ŽIAROVKY OSVETLENIA PRIESTORU RÚRY NA PEČENIE

 Nastavte všetky ovládacie gombíky do polohy

„vypnuté“ a odpojte sporák od el. siete vytiahnutím vidlice prívodnej šnúry zo zásuvky

 odmontujte sklenený kryt žiarovky otáčaním

vľavo, vymeňte žiarovku za novú, rovnakého typu

 nasaďte späť sklenený kryt žiarovky otáčaním

vpravo.

POZNÁMKA:

Pre osvetlenie je treba použiť iba žiarovku T 300 °C, E 14, 230 V ~, 25 W

1. Sklenený kryt

2. Žiarovka

3. Objímka

4. Zadná stena rúry

REKLAMÁCIA

Ak sa vyskytne v záručnej dobe na sporáku závada, neopravujte ju sami. Reklamáciu spotrebiča si môžete uplatniť v predajni, kde ste sporák zakúpili, u najbližšej servisnej gescie, uvedenej v Záručných podmienkach, prípadne u servisného technika, ktorý spotrebič uviedol do prevádzky alebo v autorizovanom servise podľa www.gorenje.sk . Pri reklamácii je potrebné predložiť doklad o kúpe spotrebiča a riadne vyplnený a potvrdený Záručný list list od spotrebiča. Pri podávaní reklamácie sa riaďte textom Záručného listu a Záručných podmienok. Bez predloženia riadne vyplneného Záručného listu je reklamácia neplatná.

SPÔSOBY VYUŽITIA A LIKVIDÁCIE

OBALOV

Vlnitá lepenka, baliaci papier

- predaj zberným surovinám

- do zberných kontajnerov na zberný papier

- iné využitie Drevené podstavce - na miesto určené obcou na ukladanie odpadu Obalová fólia a PE vrecia

- do zberných kontajnerov na plasty

LIKVIDÁCIA SPOTREBIČA

PO UKONČENÍ ŽIVOTNOSTI

Tento spotrebič je označený v súlade s európskou smernicou 2002/96/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami (waste electrical and electronic equipment - WEEE). Táto smernica stanoví jednotný európsky (EU) rámec pre spätný odber a recyklovanie použitých zariadení. Spotrebič obsahuje hodnotné materiály, ktoré by mali byť opätovne využité. Podľa možnosti spotrebič odovzdajte do zberných surovín, alebo na miesto určené obcou na odkladanie odpadu.

PREDPIS NA INŠTALÁCIU A NASTAVENIE

PRIPOJENIE SPOTREBIČA K

ELEKTRICKEJ SIETI:

Pripojenie spotrebiča k elektrickej sieti môže vykonať len oprávnená firma. Do pevného rozvodu pred spotrebičom musí byť zabudovaný spínač pre odpojenie spotrebiča od elektrickej siete, u ktorého je vzdialenosť rozpojených kontaktov všetkých pólov min. 3 mm. Doporučené pripojenie sporáka je trojfázové pomocou sieťovej šnúry typu H05RR-F5G-1,5 (predtým CGLG 5C x 1,5), ktorej konce upravte podľa obr. 9. Konce vodičov je nutné spevniť proti rozpadu nalisovanými koncovkami. Pre jednofázové pripojenie použite šnúru typu H05RR-F3G-4 (predtým GGLG 3C x 4), konce vodičov upevnite podľa obr. 5.

PL 6

REKLAMACJE

Jeśli w okresie gwarancyjnym wystąpi usterka w działaniu kuchni, nie naleźy jej usuwać samodzielnie. Reklamację naleźy zgłaszać w autoryzowanych punktach obsługi serwisowej (lista stanowi załącznik karty gwarancyjnej) lub w

firmowym serwisie MORA POLSKA (tel. 61-855-29-

17).

Zgłaszając reklamację, naleźy kierować się tekstem karty gwarancyjnej. Bez okazania prawidłowo wypełnionej karty gwarancyjnej reklamacji nie uwzględnia się. Przed zgłoszeniem reklamacji prosimy przeczytać uważnie instrukcję. Czyszczenie I konserwacja kuchni nie podlegają gwarancji.

SPOSOBY WYKORZYSTANIA I

UTYLIZACJI OPAKOWAŃ

Tektura falista, papier pakowy

- sprzedaż w skupie makulatury

- odkładanie do pojemników zbiorczych na papier i makulaturę Podstawki drewniane - do innego wykorzystania

- do odpadów komunalnych Folia i woreczki plast.

- do pojemników zbiorczych na plastik.

LIKWIDACJA URZĄDZENIA PO

ZAKOŃCZENIU UŻYTKOWANIA

Urządzenie to oznaczono zgodnie z europejską wytyczną 2002/96/EG o zużytych urządzeniach

elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE). W ytyczna ta określa ramy obowiązującego w całej Unii Europejskiej

odbioru i wtórnego wykorzystania starych urządzeń. Stare, zużyte urządzenie zawiera dużo pełnowartościowych surowców, które powinny być ponownie wykorzystane. Urządzenie należy sprzedać w punkcie skupu surowców wtórnych albo oddać do punktu zbiorczego odpadów komunalnych.

INSTRUKCJA INSTALACJI I REGULACJI

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Podłączenia kuchni do sieci może przeprowadzić tylko osoba posiadająca odpowiednie uprawnienie. Na przyłączu kuchni do sieci elektrycznej musi być umieszczony wyłącznik główny. Odległość styków wyłącznika w stanie wyłączonym musi wynosić minimum

3 mm.

Zaleca się trójfazowe zasilanie kuchni przy

wykorzystaniu przewodu sieciowego typu H 05RR-F5G-

1,5 (dawniej CGLG 5Cx1,5), którego końcówki należy dostosować zgodnie z rys.4. Końce kabli należy zabezpieczyć (przed wystrzępieniem) wytłoczonymi końcówkami. Podłączenie kuchni do instalacji elektrycznej musi zostać wykonane zgodnie z obowiązującymi w Polsce przepisami i normami. W przypadku zasilania jednofazowego należy wykorzystać

kabel przyłączeniowy typu H05RR-F3G-4 (dawniej

GGLG3Cx4) – końcówki kabla należy przygotować zgodnie z rys.4.

Po zamocowaniu końcówek kabli pod główki śrub w listwie zaciskowej należy włożyć przewód do pudełka listwy zaciskowej i zabezpieczyć zaciskiem (przed wyrwaniem) rys 5, po czym opuścić wieko listwy

zaciskowej.

INSTALACJA KUCHNI ELEKTRYCZNEJ

Instalacji kuchni elektrycznej może dokonać tylko firma posiadająca odpowiednie uprawnienia. Osoba dokonująca instalacji musi wypoziomować kuchnię, podłączyć ją do sieci elektrycznej oraz sprawdzić prawidłowość jej działania. Przyłączenie kuchni powinno być potwierdzone przez osobę instalującą

w Karcie Gwarancyjnej.

Kuchnia elektryczna jest urządzeniem grzewczym, którego instalacja i umieszczenie musi spełniać wymagania obowiązujących w Polsce przepisów i

norm.

SCHEMAT POŁĄCZENIA LISTWY ZACISKOWEJ Z SIECIĄ ELEKTRYCZNĄ

Zaleca się stosowanie następujących przewodów przyłączeniowych kuchni:

- Cu 3x4 mm2 min. - przy zasilaniu jednofazowym

- Cu 5x1,5 mm2 min. - przy zasilaniu trójfazowym

Przy zasilaniu kuchni prądem jednofazowym element zabezpieczający przed kuchenką powinien się równać minimum ilorazowi całkowitego nominalnego poboru mocy dla napięcia

znamionowego 230 V~ (min. 35 A).

WAŻNE OSTRZEŻENIE

Przy wykonywaniu przy kuchni czynności innych niż normalne użytkowanie należy bezwzględnie odciąć dopływ energii elektrycznej do kuchni przez wyłączenie wyłącznika głównego.

Przy instalacji kuchni, ze względu na prawidłowość działania urządzenia, należy wykonać przede wszystkim następujące czynności:

 sprawdzenie prawidłowości podłączenia do sieci

elektrycznej,

 kontrola działania grzałek, elementów

regulacyjnych i sterowniczych,

 zaprezentowanie klientowi wszystkich funkcji

urządzenia oraz zaznajomienie z jego obsługą i konserwacją.

UWAGA:

Kuchnia elektryczna jest urządzeniem I stopnia ochrony przed porażeniem prądem elektrycznym. Z tego względu musi być podłączona do obwodu

ochronnego sieci elektrycznej.

PL 5

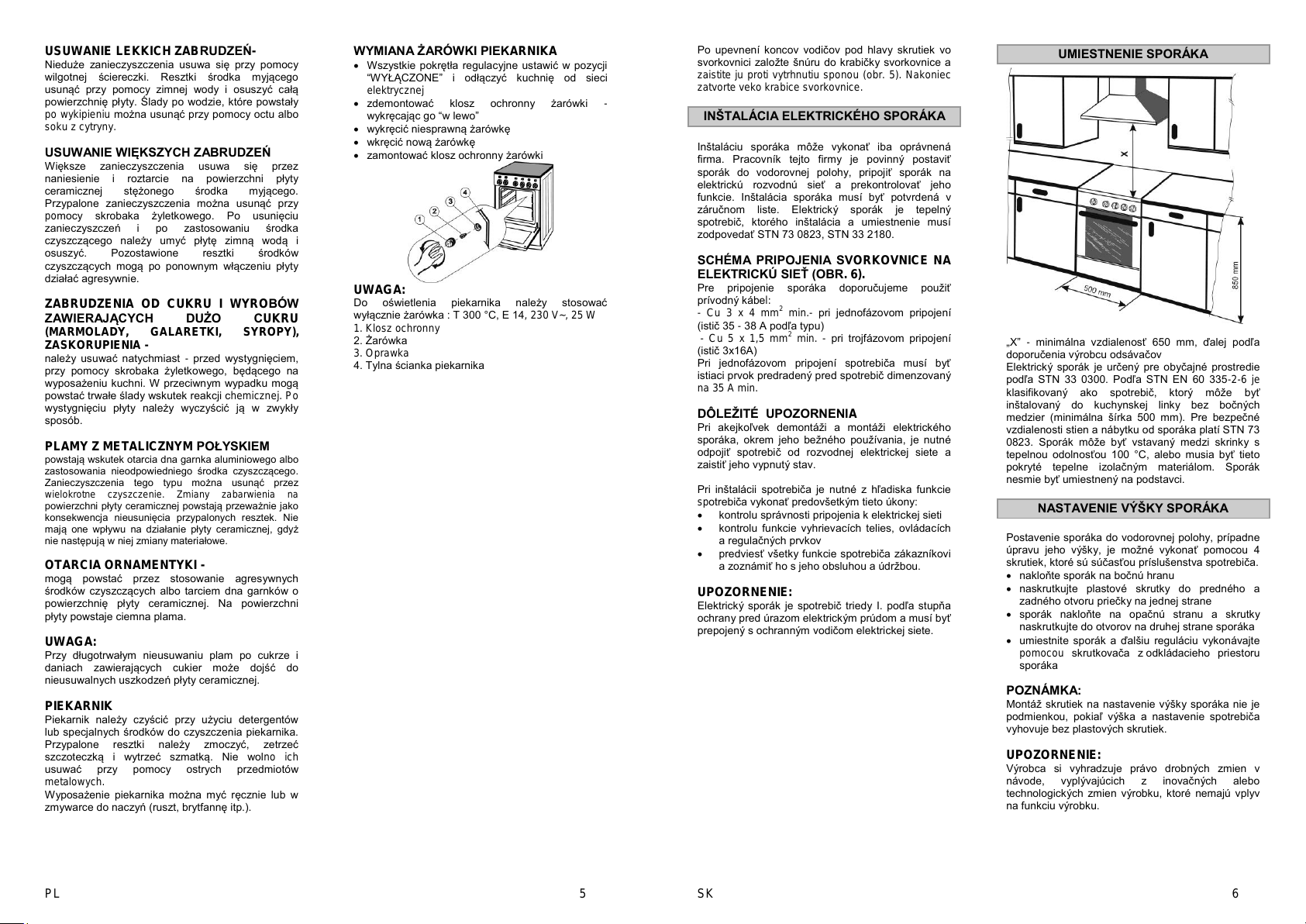

USUWANIE LEKKICH ZABRUDZEŃ-

Nieduże zanieczyszczenia usuwa się przy pomocy wilgotnej ściereczki. Resztki środka myjącego usunąć przy pomocy zimnej wody i osuszyć całą powierzchnię płyty. Ślady po wodzie, które powstały

po wykipieniu można usunąć przy pomocy octu albo soku z cytryny.

USUWANIE WIĘKSZYCH ZABRUDZEŃ

Większe zanieczyszczenia usuwa się przez naniesienie i roztarcie na powierzchni płyty ceramicznej stężonego środka myjącego. Przypalone zanieczyszczenia można usunąć przy pomocy skrobaka żyletkowego. Po usunięciu zanieczyszczeń i po zastosowaniu środka czyszczącego należy umyć płytę zimną wodą i osuszyć. Pozostawione resztki środków czyszczących mogą po ponownym włączeniu płyty działać agresywnie.

ZABRUDZENIA OD CUKRU I WYROBÓW ZAWIERAJĄCYCH DUŻO CUKRU

(MARMOLADY, GALARETKI, SYROPY), ZASKORUPIENIA -

należy usuwać natychmiast - przed wystygnięciem, przy pomocy skrobaka żyletkowego, będącego na wyposażeniu kuchni. W przeciwnym wypadku mogą powstać trwałe ślady wskutek reakcji chemicznej. Po wystygnięciu płyty należy wyczyścić ją w zwykły sposób.

PLAMY Z METALICZNYM POŁYSKIEM

powstają wskutek otarcia dna garnka aluminiowego albo zastosowania nieodpowiedniego środka czyszczącego. Zanieczyszczenia tego typu można usunąć przez

wielokrotne czyszczenie. Zmiany zabarwienia na

powierzchni płyty ceramicznej powstają przeważnie jako konsekwencja nieusunięcia przypalonych resztek. Nie mają one wpływu na działanie płyty ceramicznej, gdyż nie następują w niej zmiany materiałowe.

OTARCIA ORNAMENTYKI -

mogą powstać przez stosowanie agresywnych środków czyszczących albo tarciem dna garnków o powierzchnię płyty ceramicznej. Na powierzchni płyty powstaje ciemna plama.

UWAGA:

Przy długotrwałym nieusuwaniu plam po cukrze i daniach zawierających cukier może dojść do nieusuwalnych uszkodzeń płyty ceramicznej.

PIEKARNIK

Piekarnik należy czyścić przy użyciu detergentów lub specjalnych środków do czyszczenia piekarnika. Przypalone resztki należy zmoczyć, zetrzeć szczoteczką i wytrzeć szmatką. Nie wolno ich usuwać przy pomocy ostrych przedmiotów

metalowych.

Wyposażenie piekarnika można myć ręcznie lub w zmywarce do naczyń (ruszt, brytfannę itp.).

WYMIANA ŻARÓWKI PIEKARNIKA

 Wszystkie pokrętła regulacyjne ustawić w pozycji

“WYŁĄCZONE” i odłączyć kuchnię od sieci

elektrycznej

 zdemontować klosz ochronny żarówki -

wykręcając go “w lewo”

 wykręcić niesprawną żarówkę  wkręcić nową żarówkę  zamontować klosz ochronny żarówki

UWAGA:

Do oświetlenia piekarnika należy stosować wyłącznie żarówka : T 300 °C, E 14, 230 V~, 25 W

1. Klosz ochronny

2. Żarówka

3. Oprawka

4. Tylna ścianka piekarnika

SK 6

Po upevnení koncov vodičov pod hlavy skrutiek vo svorkovnici založte šnúru do krabičky svorkovnice a

zaistite ju proti vytrhnutiu sponou (obr. 5). Nakoniec zatvorte veko krabice svorkovnice.

INŠTALÁCIA ELEKTRICKÉHO SPORÁKA

Inštaláciu sporáka môže vykonať iba oprávnená firma. Pracovník tejto firmy je povinný postaviť sporák do vodorovnej polohy, pripojiť sporák na elektrickú rozvodnú sieť a prekontrolovať jeho funkcie. Inštalácia sporáka musí byť potvrdená v záručnom liste. Elektrický sporák je tepelný spotrebič, ktorého inštalácia a umiestnenie musí zodpovedať STN 73 0823, STN 33 2180.

SCHÉMA PRIPOJENIA SVORKOVNICE NA ELEKTRICKÚ SIEŤ (OBR. 6).

Pre pripojenie sporáka doporučujeme použiť prívodný kábel:

- Cu 3 x 4 mm2 min.- pri jednofázovom pripojení (istič 35 - 38 A podľa typu)

- Cu 5 x 1,5 mm2 min. - pri trojfázovom pripojení (istič 3x16A) Pri jednofázovom pripojení spotrebiča musí byť istiaci prvok predradený pred spotrebič dimenzovaný

na 35 A min.

DÔLEŽITÉ UPOZORNENIA

Pri akejkoľvek demontáži a montáži elektrického sporáka, okrem jeho bežného používania, je nutné odpojiť spotrebič od rozvodnej elektrickej siete a zaistiť jeho vypnutý stav.

Pri inštalácii spotrebiča je nutné z hľadiska funkcie spotrebiča vykonať predovšetkým tieto úkony:

 kontrolu správnosti pripojenia k elektrickej sieti  kontrolu funkcie vyhrievacích telies, ovládacích

a regulačných prvkov

 predviesť všetky funkcie spotrebiča zákazníkovi

a zoznámiť ho s jeho obsluhou a údržbou.

UPOZORNENIE:

Elektrický sporák je spotrebič triedy I. podľa stupňa ochrany pred úrazom elektrickým prúdom a musí byť prepojený s ochranným vodičom elektrickej siete.

UMIESTNENIE SPORÁKA

„X” - minimálna vzdialenosť 650 mm, ďalej podľa doporučenia výrobcu odsávačov Elektrický sporák je určený pre obyčajné prostredie podľa STN 33 0300. Podľa STN EN 60 335-2-6 je klasifikovaný ako spotrebič, ktorý môže byť inštalovaný do kuchynskej linky bez bočných medzier (minimálna šírka 500 mm). Pre bezpečné vzdialenosti stien a nábytku od sporáka platí STN 73

0823. Sporák môže byť vstavaný medzi skrinky s tepelnou odolnosťou 100 °C, alebo musia byť tieto pokryté tepelne izolačným materiálom. Sporák nesmie byť umiestnený na podstavci.

NASTAVENIE VÝŠKY SPORÁKA

Postavenie sporáka do vodorovnej polohy, prípadne úpravu jeho výšky, je možné vykonať pomocou 4 skrutiek, ktoré sú súčasťou príslušenstva spotrebiča.

 nakloňte sporák na bočnú hranu  naskrutkujte plastové skrutky do predného a

zadného otvoru priečky na jednej strane

 sporák nakloňte na opačnú stranu a skrutky

naskrutkujte do otvorov na druhej strane sporáka

 umiestnite sporák a ďalšiu reguláciu vykonávajte

pomocou skrutkovača z odkládacieho priestoru sporáka

POZNÁMKA:

Montáž skrutiek na nastavenie výšky sporáka nie je podmienkou, pokiaľ výška a nastavenie spotrebiča vyhovuje bez plastových skrutiek.

UPOZORNENIE:

Výrobca si vyhradzuje právo drobných zmien v návode, vyplývajúcich z inovačných alebo technologických zmien výrobku, ktoré nemajú vplyv na funkciu výrobku.

SK 7

TECHNICKÉ ÚDAJE

Elektrický sporák

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Rozmery

Výška / šírka / hĺbka (mm)

850 / 500 / 605

Varná platňa - elektrické varné zóny

Ľavá zadná (kw)

1,20

Ľavá predná (kw)

1,70

1,80

Pravá zadná (kw)

1,70

Pravá predná (kw)

1,20

Rúra

Horné topné teleso (kw)

0,75

Dolné vyhrievacie teleso (kw)

1,10

Grilovací topné teleso (kw)

Kruhové vyhrievacie teleso (kw)

2,00

Ventilátor (w)

30 (35)

Osvetlenie (w)

25

Min. / Max teplota v rúre

50 / 250 °C

Elektrické napätie

230 / 400 V ~

Celkový el. príkon (kw)

7,00

8,00

PRÍSLUŠENSTVO

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

Rošt + + + + + +

Pekáč + + +

Plech na pečenie

+ +

Škrabka + + + + + +

Sada šroubů výškové stavitelnost

+ + + + +

+

ENERGETICKÝ OPIS

MODEL

CS 100 M

CS 712 M

CS 715 M

CS 711 M

CS 611 M

CS 615 M

A – Viac úsporná B C D E F G – Menej úsporná

B

A

Spotreba energie (KWh)

0,94

0,79

Čas na upečenie pri štandardnej záťaži (min)

54,9

50

53,1

50

53,1

Spotreba energie (KWh) /

0,78

Čas na upečenie pri štandardnej záťaži (min)

44,4

43,4

44,4

43,4

Využiteľný objem dutiny

49

46

48

46

48

Veľkosť elektrickej rúry

MALÁ

STREDNÁ





VEĽKÁ

Hlučnosť (dB)

46

Najmenšia spotreba elektriny(standby) (W)

Plocha najväčšieho plechu na pečenie(cm2)

1230

PL 4

Jednoczesne działanie grzałki okrągłej oraz

wentylatora. Obieg powietrza powoduje

wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresietemperatur 50°C ÷ 250°C.

Uwaga:

Można piec dania na dwóch blachach jednocześnie. Odpowiednie zwłaszcza w przypadku pieczywa oraz większej ilości dań.

Ten tryb nastawy funkcji piekarnika przeznaczony

jest do suszenia oraz rozmrażania żywności. Wentylator w ruchu, termostat wyłączony (lub nastawiony na min.). Włączony wentylator powoduje

intensywny obieg powietrza w piekarniku.

Uwaga: Funkcja przydatna do rozmrażania dań czy półproduktów.

Ciepło pochodzące od górnej grzałki rozprowadzane

jest wentylatorem. Obieg powietrza powoduje

wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 ÷ 250° C.

Ciepło pochodzące od dolnej grzałki rozprowadzane

jest wentylatorem. Obieg powietrza powoduje

wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 ÷ 250° C.

Grzałkę dolną - Aqua clean można również używać do czyszczenia piekarnika. Szczegóły dotyczące czyszczenia, można przeczytać w rozdziale

"Czyszczenie i konserwacja".

AQUA Clean - (patrz rozdział „Czyszczenie“).

ZALECENIA I RADY

Podajemy orientacyjne, zalecane temperatury wnętrza piekarnika przy przygotowywaniu potraw: 50 – 70 °C - suszenie 80 - 100 °C - sterylizacja 130 - 150 °C - duszenie 180 - 220 °C - pieczenie ciast 220 - 250 °C - pieczenie mięsa

Dokładną temperaturę przygotowywania poszczególnych potraw należy określić w sposób doświadczalny. Dobrze jest wstępnie ogrzać piekarnik do określonej temperatury - przed

umieszczeniem w nim potrawy. Lampka

sygnalizacyjna termostatu pali się, jeśli nie została osiągnięta założona (zaprogramowana) wartość temperatury wewnątrz piekarnika. Po osiągnięciu zaprogramowanej temperatury – lampka sygnalizacyjna termostatu gaśnie. Ruszt piekarnika, na którym umieszczono blachę lub brytfannę najlepiej umieścić w drugim rowku w

ściance od dołu piekarnika. W miarę możliwości, należy do minimum ograniczyć otwieranie drzwiczek piekarnika, gdyż dochodzi do nagłych zmian temperatury wewnątrz piekarnika - przedłuża się czas obróbki termicznej, może dojść do przypalenia

potraw.

GRILLOWANIE

Grillować można tylko przy zamkniętych

drzwiczkach piekarnika. Pozycja umieszczenia rusztu zależy od masy i rodzaju grillowanego dania.

UWAGA:

Podczas grillowania może dojść do dużego nagrzania niektórych elementów kuchni (drzwiczki i przylegające do piekarnika elementy kuchni) - należy zabronić dostępu do kuchni dzieciom.

GRILLOWANIE NA RUSZCIE

 Przygotowaną potrawę położyć na ruszcie.  Ruszt umieścić w bocznych rowkach w ściance

piekarnika w taki sposób, by luźniejsza część rusztu z mniejszą ilością belek poprzecznych znajdowała się w przedniej części piekarnika.

 Aby w trakcie pieczenia zbierać wyciekający z

grillowanych dań sos można do niższych rowków w bocznych ścianach piekarnika wsunąć blachę lub wstawić brytfannę na dno piekarnika.

CZYSZCZENIE I KONSERWACJA KUCHNI

Przy czyszczeniu i konserwacji kuchni należy przestrzegać następujących zasad:

 Wszystkie pokrętła ustawić w pozycji

“WYŁĄCZONE”.

 Odłączyć kuchenkę od sieci elektrycznej,

wyłącznik główny musi być w pozycji “WYŁĄCZONE”.

 Odczekać aż kuchnia ostygnie.

PŁYTA CERAMICZNA

Powierzchnię kuchni należy czyścić przy pomocy mokrej szmatki albo gąbki a następnie wytrzeć do sucha. Przy dużym zanieczyszczeniu stosować zalecane środki do czyszczenia (np. Vitro Clean). Płytę ceramiczną po ostygnięciu należy czyścić po każdym użyciu, gdyż nawet najmniejsze zabrudzenie przypiecze się do płyty przy kolejnym jej włączeniu. Nie wolno stosować środków o działaniu ścierającym, wełny stalowej, gąbek do szorowania z powierzchnią szorstką, past i mleczek do szorowania oraz gąbek i ścierek wykorzystywanych poprzednio do innych celów. Wymienione środki mogą spowodować zadrapania powierzchni płyty ceramicznej. Dobrze jest nanieść na wystudzoną płytę ceramiczną specjalny środek

czyszczący np. Vitro Clean.

PL 3

termostat, w zakresie 50 - 250 °C. Pokrętłem

termostatu można kręcić tylko w jedną stronę, przy

przekręceniu pozycji zerowej termostat zostanie uszkodzony. Przekręcając pokrętło termostatu w

prawo nastawiamy wyższą temperaturę. Przekręcając w odwrotnym kierunku - obniżamy temperaturę.

UWAGA:

Nie wolno przykrywać dna piekarnika folią aluminiową. Nie wolno kłaść bezpośrednio na dno piekarnika blach, brytfann lub naczyń z potrawami jak również bezpośrednio samych potraw.

Przykrycie dna piekarnika, spowoduje jego miejscowe przegrzewanie i nieodwracalne uszkodzenie.

WKŁADANIE RUSZTU DO PIEKARNIKA

WKŁADANIE RUSZTU DO PIEKARNIKA -

PRZESUWNE LISTWY

POOPIS FUNKCJI PIEKARNIKA

Odrębne oświetlenie piekarnika. Światło pali się cały

czas podczas pracy piekarnika

Statyczne ogrzewanie piekarnika przy pomocy

górnej i dolnej grzałki. Termostat działa w zakresie temperatur 50 ÷ 250 °C.

Ogrzewanie piekarnika tylko dolną grzałką Ciepło

przekazywane w wyniku konwekcji naturalnej,

termostat działa w zakresie temperatur 50 ÷ 170 °C ±10 °C.

Zalecenie:

ta funkcja piekarnika nadaje się szczególnie do końcowej fazy pieczenia dań, które wymagają wyższej temperatury od dołu.

Ogrzewanie piekarnika tylko górną grzałką Ciepło

przekazywane jest w wyniku konwekcji naturalnej,

termostat działa w zakresie temperatur 50÷250 °C.

Zalecenie:

ta funkcja nadaje się szczególnie do końcowej fazy pieczenia dań, które wymagają wyższej temperatury

na swojej powierzchni.

Grillowanie grzałką z wykorzystaniem podczerwieni. Termostat nastawiony na temperaturę maksymalną.

Grillowanie + włączony wentylator. Temperatura z powodu obiegu powietrza jest wyższa w górnych partiach piekarnika (nad rusztem lub brytfanną). Termostat działa w zakresie temperatur 50 ÷ 250 °C.

Uwaga: Funkcja jest odpowiednia do grillowania lub

pieczenia większych kawałków mięsa przy wyższej

temperaturze.

Jednoczesne działanie grzałki dolnej, grzałki

okrągłej oraz wentylatora. Temperatura regulowana

termostatem. Uwaga: Funkcja przeznaczona jest do szybkiego nagrzewania piekarnika przed pieczeniem

właściwym. Po osiągnięciu wymaganej temperatury należy piekarnik przełączyć na wybraną funkcję

pieczenia.

SK 8

TECHNICKÉ ÚDAJE

Elektrický sporák

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Rozmery

Výška / šírka / hĺbka (mm)

850 / 500 / 605

Varná platňa - elektrické varné zóny

Ľavá zadná (kw)

1,20

Ľavá predná (kw)

1,70

1,80 Ľavá predná - duozóna (kw)

1,70

Pravá zadná (kw)

1,70

Pravá predná (kW)

1,20

Rúra

Horné topné teleso (kw)

0,75

Dolné vyhrievacie teleso (kw)

1,10

Grilovací topné teleso (kw)

1,85

Kruhové vyhrievacie teleso (kw)

2,00

Ventilátor (w)

30 (35)

Osvetlenie (w)

25

Min. / Max teplota v rúre

50 / 250 °C

Elektrické napätie

230 / 400 V ~

Celkový el. príkon (kw)

8,00

9,10

9,00

PRÍSLUŠENSTVO

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

Rošt + + + +

+

Pekáč + + + +

+

Plech na pečenie

+ + + +

Škrabka + + + +

+

Sada skrutiek na nastavenie výšky

+ + + + +

Výsuvné rošty

+

ENERGETICKÝ OPIS

MODEL

CS 612 M

CS 816 M

CS 836 M

CS 937 M

CS 936 M

A – Viac úsporná B C D E F G – Menej úsporná

A

Spotreba energie (KWh)

0,79

0,79 0,79

Čas na upečenie pri štandardnej záťaži

(min)

50

53,1

53,1 53,1

Spotreba energie (KWh) /

0,78

0,79

0,78

Čas na upečenie pri štandardnej záťaži

(min)

44,4

43,4

44,3

43,4

Využiteľný objem dutiny

46

48

Veľkosť elektrickej rúry

MALÁ

STREDNÁ





VEĽKÁ

Hlučnosť (dB)

46

Najmenšia spotreba elektriny (standby) (W)

Plocha najväčšieho plechu na pečenie(cm2)

1230

SAP 390331

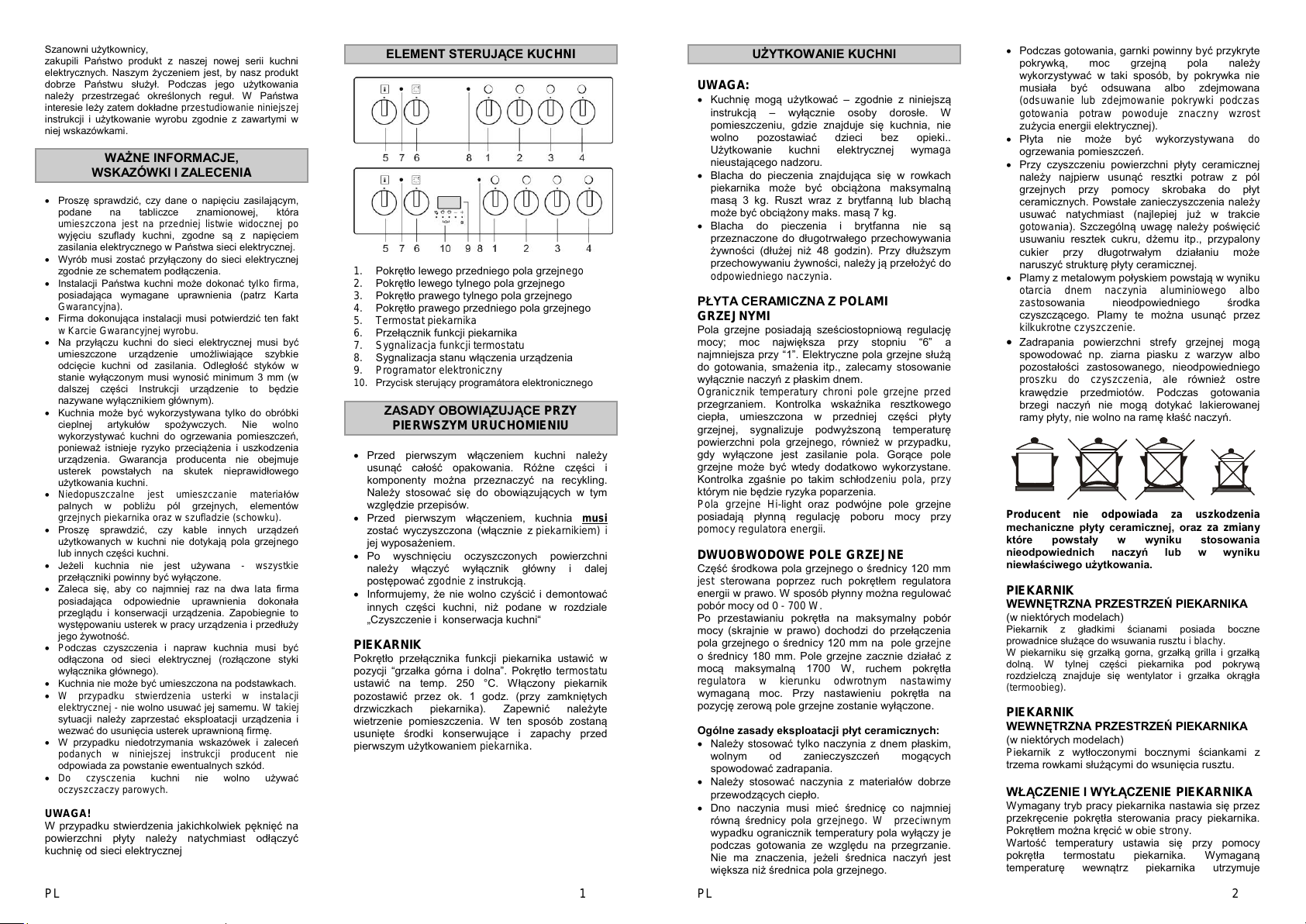

PL 1

Szanowni użytkownicy, zakupili Państwo produkt z naszej nowej serii kuchni elektrycznych. Naszym życzeniem jest, by nasz produkt dobrze Państwu służył. Podczas jego użytkowania należy przestrzegać określonych reguł. W Państwa interesie leży zatem dokładne przestudiowanie niniejszej instrukcji i użytkowanie wyrobu zgodnie z zawartymi w niej wskazówkami.

WAŻNE INFORMACJE,

WSKAZÓWKI I ZALECENIA

 Proszę sprawdzić, czy dane o napięciu zasilającym,

podane na tabliczce znamionowej, która

umieszczona jest na przedniej listwie widocznej po

wyjęciu szuflady kuchni, zgodne są z napięciem zasilania elektrycznego w Państwa sieci elektrycznej.

 Wyrób musi zostać przyłączony do sieci elektrycznej

zgodnie ze schematem podłączenia.

 Instalacji Państwa kuchni może dokonać tylko firma,

posiadająca wymagane uprawnienia (patrz Karta

Gwarancyjna).

 Firma dokonująca instalacji musi potwierdzić ten fakt

w Karcie Gwarancyjnej wyrobu.

 Na przyłączu kuchni do sieci elektrycznej musi być

umieszczone urządzenie umożliwiające szybkie odcięcie kuchni od zasilania. Odległość styków w stanie wyłączonym musi wynosić minimum 3 mm (w dalszej części Instrukcji urządzenie to będzie nazywane wyłącznikiem głównym).

 Kuchnia może być wykorzystywana tylko do obróbki

cieplnej artykułów spożywczych. Nie wolno wykorzystywać kuchni do ogrzewania pomieszczeń, ponieważ istnieje ryzyko przeciążenia i uszkodzenia urządzenia. Gwarancja producenta nie obejmuje usterek powstałych na skutek nieprawidłowego użytkowania kuchni.

 Niedopuszczalne jest umieszczanie materiałów

palnych w pobliżu pól grzejnych, elementów

grzejnych piekarnika oraz w szufladzie (schowku).

 Proszę sprawdzić, czy kable innych urządzeń

użytkowanych w kuchni nie dotykają pola grzejnego lub innych części kuchni.

 Jeżeli kuchnia nie jest używana - wszystkie

przełączniki powinny być wyłączone.

 Zaleca się, aby co najmniej raz na dwa lata firma

posiadająca odpowiednie uprawnienia dokonała przeglądu i konserwacji urządzenia. Zapobiegnie to występowaniu usterek w pracy urządzenia i przedłuży jego żywotność.

 Podczas czyszczenia i napraw kuchnia musi być

odłączona od sieci elektrycznej (rozłączone styki wyłącznika głównego).

 Kuchnia nie może być umieszczona na podstawkach.  W przypadku stwierdzenia usterki w instalacji

elektrycznej - nie wolno usuwać jej samemu. W takiej sytuacji należy zaprzestać eksploatacji urządzenia i wezwać do usunięcia usterek uprawnioną firmę.

 W przypadku niedotrzymania wskazówek i zaleceń

podanych w niniejszej instrukcji producent nie odpowiada za powstanie ewentualnych szkód.

 Do czysczenia kuchni nie wolno używać

oczyszczaczy parowych.

UWAGA!

W przypadku stwierdzenia jakichkolwiek pęknięć na powierzchni płyty należy natychmiast odłączyć kuchnię od sieci elektrycznej

ELEMENT STERUJĄCE KUCHNI

1. Pokrętło lewego przedniego pola grzejnego

2. Pokrętło lewego tylnego pola grzejnego

3. Pokrętło prawego tylnego pola grzejnego

4. Pokrętło prawego przedniego pola grzejnego

5. Termostat piekarnika

6. Przełącznik funkcji piekarnika

7. Sygnalizacja funkcji termostatu

8. Sygnalizacja stanu włączenia urządzenia

9. Programator elektroniczny

10. Przycisk sterujący programátora elektronicznego

ZASADY OBOWIĄZUJĄCE PRZY

PIERWSZYM URUCHOMIENIU

 Przed pierwszym włączeniem kuchni należy

usunąć całość opakowania. Różne części i komponenty można przeznaczyć na recykling. Należy stosować się do obowiązujących w tym względzie przepisów.

 Przed pierwszym włączeniem, kuchnia musi

zostać wyczyszczona (włącznie z piekarnikiem) i jej wyposażeniem.

 Po wyschnięciu oczyszczonych powierzchni

należy włączyć wyłącznik główny i dalej postępować zgodnie z instrukcją.

 Informujemy, że nie wolno czyścić i demontować

innych części kuchni, niż podane w rozdziale „Czyszczenie i konserwacja kuchni“

PIEKARNIK

Pokrętło przełącznika funkcji piekarnika ustawić w pozycji “grzałka górna i dolna”. Pokrętło termostatu ustawić na temp. 250 °C. Włączony piekarnik pozostawić przez ok. 1 godz. (przy zamkniętych drzwiczkach piekarnika). Zapewnić należyte wietrzenie pomieszczenia. W ten sposób zostaną usunięte środki konserwujące i zapachy przed pierwszym użytkowaniem piekarnika.

PL 2

UŻYTKOWANIE KUCHNI

UWAGA:

 Kuchnię mogą użytkować – zgodnie z niniejszą

instrukcją – wyłącznie osoby dorosłe. W pomieszczeniu, gdzie znajduje się kuchnia, nie wolno pozostawiać dzieci bez opieki.. Użytkowanie kuchni elektrycznej wymaga nieustającego nadzoru.

 Blacha do pieczenia znajdująca się w rowkach

piekarnika może być obciążona maksymalną masą 3 kg. Ruszt wraz z brytfanną lub blachą może być obciążony maks. masą 7 kg.

 Blacha do pieczenia i brytfanna nie są

przeznaczone do długotrwałego przechowywania żywności (dłużej niż 48 godzin). Przy dłuższym przechowywaniu żywności, należy ją przełożyć do

odpowiedniego naczynia.

PŁYTA CERAMICZNA Z POLAMI GRZEJNYMI

Pola grzejne posiadają sześciostopniową regulację mocy; moc największa przy stopniu “6” a najmniejsza przy “1”. Elektryczne pola grzejne służą do gotowania, smażenia itp., zalecamy stosowanie wyłącznie naczyń z płaskim dnem.

Ogranicznik temperatury chroni pole grzejne przed

przegrzaniem. Kontrolka wskaźnika resztkowego ciepła, umieszczona w przedniej części płyty grzejnej, sygnalizuje podwyższoną temperaturę powierzchni pola grzejnego, również w przypadku, gdy wyłączone jest zasilanie pola. Gorące pole grzejne może być wtedy dodatkowo wykorzystane. Kontrolka zgaśnie po takim schłodzeniu pola, przy którym nie będzie ryzyka poparzenia. Pola grzejne Hi-light oraz podwójne pole grzejne posiadają płynną regulację poboru mocy przy

pomocy regulatora energii.

DWUOBWODOWE POLE GRZEJNE

Część środkowa pola grzejnego o średnicy 120 mm jest sterowana poprzez ruch pokrętłem regulatora energii w prawo. W sposób płynny można regulować pobór mocy od 0 - 700 W. Po przestawianiu pokrętła na maksymalny pobór mocy (skrajnie w prawo) dochodzi do przełączenia pola grzejnego o średnicy 120 mm na pole grzejne o średnicy 180 mm. Pole grzejne zacznie działać z mocą maksymalną 1700 W, ruchem pokrętła

regulatora w kierunku odwrotnym nastawimy

wymaganą moc. Przy nastawieniu pokrętła na pozycję zerową pole grzejne zostanie wyłączone.

Ogólne zasady eksploatacji płyt ceramicznych:

 Należy stosować tylko naczynia z dnem płaskim,

wolnym od zanieczyszczeń mogących spowodować zadrapania.

 Należy stosować naczynia z materiałów dobrze

przewodzących ciepło.

 Dno naczynia musi mieć średnicę co najmniej

równą średnicy pola grzejnego. W przeciwnym wypadku ogranicznik temperatury pola wyłączy je podczas gotowania ze względu na przegrzanie. Nie ma znaczenia, jeżeli średnica naczyń jest większa niż średnica pola grzejnego.

 Podczas gotowania, garnki powinny być przykryte

pokrywką, moc grzejną pola należy wykorzystywać w taki sposób, by pokrywka nie musiała być odsuwana albo zdejmowana

(odsuwanie lub zdejmowanie pokrywki podczas gotowania potraw powoduje znaczny wzrost zużycia energii elektrycznej).

 Płyta nie może być wykorzystywana do

ogrzewania pomieszczeń.

 Przy czyszczeniu powierzchni płyty ceramicznej

należy najpierw usunąć resztki potraw z pól grzejnych przy pomocy skrobaka do płyt ceramicznych. Powstałe zanieczyszczenia należy usuwać natychmiast (najlepiej już w trakcie gotowania). Szczególną uwagę należy poświęcić usuwaniu resztek cukru, dżemu itp., przypalony cukier przy długotrwałym działaniu może naruszyć strukturę płyty ceramicznej.

 Plamy z metalowym połyskiem powstają w wyniku

otarcia dnem naczynia aluminiowego albo zastosowania nieodpowiedniego środka

czyszczącego. Plamy te można usunąć przez

kilkukrotne czyszczenie.

 Zadrapania powierzchni strefy grzejnej mogą

spowodować np. ziarna piasku z warzyw albo pozostałości zastosowanego, nieodpowiedniego proszku do czyszczenia, ale również ostre krawędzie przedmiotów. Podczas gotowania brzegi naczyń nie mogą dotykać lakierowanej ramy płyty, nie wolno na ramę kłaść naczyń.

Producent nie odpowiada za uszkodzenia

mechaniczne płyty ceramicznej, oraz za zmiany które powstały w wyniku stosowania nieodpowiednich naczyń lub w wyniku niewłaściwego użytkowania.

PIEKARNIK

WEWNĘTRZNA PRZESTRZEŃ PIEKARNIKA

(w niektórych modelach)

Piekarnik z gładkimi ścianami posiada boczne prowadnice służące do wsuwania rusztu i blachy. W piekarniku się grzałką gorna, grzałką grilla i grzałką dolną. W tylnej części piekarnika pod pokrywą rozdzielczą znajduje się wentylator i grzałka okrągła

(termoobieg).

PIEKARNIK

WEWNĘTRZNA PRZESTRZEŃ PIEKARNIKA

(w niektórych modelach) Piekarnik z wytłoczonymi bocznymi ściankami z trzema rowkami służącymi do wsunięcia rusztu.

WŁĄCZENIE I WYŁĄCZENIE PIEKARNIKA

Wymagany tryb pracy piekarnika nastawia się przez przekręcenie pokrętła sterowania pracy piekarnika. Pokrętłem można kręcić w obie strony. Wartość temperatury ustawia się przy pomocy pokrętła termostatu piekarnika. Wymaganą temperaturę wewnątrz piekarnika utrzymuje

Mora CS 816 MW, CS 615 MW, CS 100 MW, CS 715 MW, CS 611 MW User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
