Monogram ZIR360NNRH Installation Manual

INSTALLATION

INSTRUCTIONS

with Design Guide

36” Built-In All-Refrigerators

and All-Freezers

Pour obtenir une version française de ce manuel d’instructions,

visiteznotre site monogram.com.

Para consultar una version en español de este manual de instrucciones,

visite nuestro sitio de internet monogram.com.

MONOGRAM.COM

Safety Information

BEFORE YOU BEGIN

Read these instructions completely and carefully.

IMPORTANT – Save these instructions for

• local inspector’s use. Observe all governing codes and ordinances.

Note to Installer – Be sure to leave these

• instructions with the Consumer.

• Note to Consumer – Keep these instructions with your Owner’s Manual for future reference.

If you received a damaged unit, you should immediately contact your dealer or builder.

Skill Level – Installation of this unit requires basic

mechanical, carpentry and plumbing skills. Proper installation is the responsibility of the installer. Product failure due to improper installation is not covered under the Monogram Warranty. See the Owner’s Manual for warranty information.

WARNING

Plug into a grounded 3-prong outlet. Do not remove the ground prong. Do not use an adapter. Immediately discontinue use of a damaged supply cord.

If the supply cord is damaged it must be replaced by a qualified service professional with an authorized service part from the manufacturer.

WARNING

Electrical Shock Hazard.

Do not use an extension cord with this appliance. Failure to follow these instructions can result in death,

fire, or electrical shock. Follow the instructions in the section Grounding the unit. This appliance must be installed with a means in the

fixed house wiring or circuit breaker for disconnecting the appliance from the electrical supply after installation.

Tip Over Hazard.

These appliances are top heavy, especially with any doors open, and must be secured to prevent tipping forward which could result in death or serious injury. Read and follow the entire installation instructions for securing the appliance with the anti-tip system.

WARNING

Fire or Explosion Hazard.

Keep flammable materials and vapors away from appliance. Failure to do so can result in fire, explosion, or death.

WARNING

To reduce the risk associated with choking, do not allow children under 3 years of age to

have access to small parts during the installation of this product.

CAUTION

Lifting Hazard

This unit is very heavy. To reduce the risk of person injury during maneuvering and installing this appliance, 3 people are required for proper installation.

CAUTION

Keep fingers out of the “pinch point” areas; clearances between the doors and between the

doors and cabinet are necessarily small. Be careful closing doors when children are in the area.

For Monogram local service in your area visit monogram.com. For Monogram service in Canada, visit monogram.ca For Monogram Parts and Accessories, visit monogram.com.

2

31-1000416 Rev. 0

Consignes de sécurité

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT – Conservez ces instructions à

l’usage de l’inspecteur local. Observez tous les codes et décrets en vigueur.

Note à l’installateur – Assurez-vous de laisser ces

• instructions au consommateur.

Note au consommateur - Conservez ces instructions

•

avec votre manuel d’utilisation pour

Si vous avez reçu un appareil endommagé, veuillez communiquer immédiatement avec votre revendeur ou votre

entrepreneur.

consultation ultérieure.

Niveau de compétence – L’installation de cet appareil

exige des compétences de base en mécanique, menuiserie et plomberie. La responsabilité d’une installation adéquate relève de l’installateur. La garantie Monogram ne couvre pas les défectuosités du produit causées par une installation inadéquate. Consultez le manuel d’utilisation pour des renseignements sur la garantie.

AVERTISSEMENT

Branchez l’appareil dans une prise à 3 broches mise à la terre. N’enlevez pas la broche de mise à la terre. N’utilisez pas un adaptateur. Cessez immédiatement l’utilisation d’un cordon électrique

endommagé. Si le cordon électrique est endommagé, son remplacement doit être exécuté par un technicien en réparation qualifié au moyen d’un cordon de rechange autorisé par le fabricant.

AVERTISSEMENT

Ces électroménagers sont lourds du haut, notamment lorsqu’une porte est ouverte, de sorte qu’ils doivent être fixés pour prévenir un basculement vers l’avant susceptible d’occasionner des blessures graves ou la mort. Lisez et observez la totalité des instructions d’installation pour connaître la façon de fixer l’électroménager sur le dispositif antibasculement.

AVERTISSEMENT

Gardez les matières et les vapeurs inflammables à distance de l’électroménager. L’omission de prendre cette précaution peut entraîner un incendie, une explosion ou la mort.

AVERTISSEMENT

à la portée des enfants âgés de moins de 3 ans.

Risque d’électrocution.

N’utilisez pas un cordon de rallonge avec cet électroménager. Le non-respect de ces instructions peut occasionner un décès,

un incendie ou un choc électrique Suivez les instructions de la section Mise à la terre de l’appareil. Le circuit électrique auquel cet électroménager sera raccordé

doit comporter un disjoncteur ou un autre dispositif permettant de couper l’alimentation électrique à l’appareil après l’installation.

Risque de basculement.

Risque d’incendie ou d’explosion.

Pour réduire le risque d’étouffement pendant l’installation de ce produit, ne pas laisser les petites pièces

AVERTISSEMENT

Cet appareil est très lourd. Afin de réduire le risque de blessure pendant la manipulation et l’installation de cet électroménager, la participation de 3 personnes est nécessaire à l’exécution d’une installation correcte.

AVERTISSEMENT

portes et l’armoire sont particulièrement restreints. Soyez prudent lorsque vous fermez les portes en présence d’enfants.

Risque lié à la manipulation d’un objet lourd

Gardez vos doigts éloignés des points de pincement. Les espaces entre les portes et ceux entre les

Pour joindre le service Monogram de votre région, visitez monogram.com. Pour le service Monogram au Canada, visitez monogram.ca. Pour le service des Pièces et accessoires Monogram, visitez monogram.com.

3

31-1000416 Rev. 0

Información de seguridad

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE – Conserve estas instrucciones

para uso del inspector local. Cumpla con todos los códigos y ordenanzas gubernamentales.

Nota para el Instalador – Asegúrese de que el

• Comprador conserve estas instrucciones.

Nota para el Consumidor – Guarde estas

• instrucciones con su Manual del Propietario para referencia futura.

Si la unidad que recibió está dañada, se deberá comunicar de inmediato con su vendedor o fabricante.

Nivel de habilidad – La instalación de esta unidad

requiere un nivel básico de habilidades mecánicas, de carpintería y plomería. La correcta instalación del producto es responsabilidad del instalador. Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía de Monogram no cubrirá las mismas. Para obtener información sobre la garantía, consulte el Manual del Propietario.

ADVERTENCIA

Enchufe en un tomacorriente con conexión a tierra de 3 cables. No elimine el cable de conexión a tierra. No use un adaptador. Inmediatamente interrumpa el uso de un cable de suministro de

corriente dañado. Si el cable de corriente se encuentra dañado, su reemplazo deberá ser realizado por un profesional calificado del servicio técnico, utilizando una pieza del servicio técnico autorizada por el fabricante.

No use prolongadores con este electrodoméstico.

ADVERTENCIA

Estos electrodomésticos son inestables, especialmente cuando una puerta se encuentre abierta, y deben estar asegurados a fin de evitar caídas hacia adelante que podrían resultar en la muerte o en lesiones graves. Lea y siga las instrucciones de instalación en su totalidad para asegurar el electrodoméstico con el sistema antivolcaduras.

ADVERTENCIA

Mantenga cualquier material y vapores inflamables alejados del electrodoméstico. Si no se cumple con esto, se podrá producir una explosión, un incendio o la muerte.

ADVERTENCIA

edad tengan acceso a las partes pequeñas durante la instalación de este producto.

Riesgo de Descarga Eléctrica

Si no se siguen estas instrucciones, se podrá producir la muerte, incendios o descargas eléctricas.

Siga las instrucciones que figuran en la sección de Conexión de Tierra de la unidad.

Este electrodoméstico deberá ser instalado por algún medio en el cableado fijo del hogar o en un disyuntor para desconectar el electrodoméstico del suministro eléctrico luego de la instalación.

Riesgo de Caída

Riesgo de Incendio o Explosión

A fin de reducir el riesgo asociado con descargas, no permita que los niños menores de 3 años de

PRECAUCIÓN

Esta unidad es muy pesada. A fin de reducir el riesgo de lesión de una persona al maniobrar e instalar este electrodoméstico, se requiere contar con 3 personas para una correcta instalación.

PRECAUCIÓN

las puertas y entre las puertas y el gabinete son necesariamente pequeños. Tenga el cuidado de cerrar las puertas cuando los niños se encuentren en el área.

Para acceder al servicio local de Monogram en su área, visite monogram.com. Para acceder al servicio de Monogram en Canadá, visite monogram.ca. Para acceder a Piezas y Accesorios de Monogram, visite monogram.com.

Riesgo al levantar la puerta

Mantenga los dedos fuera de los espacios de “riesgo de lastimaduras”; los espacios entre

4

31-1000416 Rev. 0

Contents

Safety 2 Instructions for Standard Installation 6

Planning Guide

The Installation Space 7 Dimensions and Clearances 7 Customization Basics 9 Refrigerator Location 9 1/4” Framed Panel Dimensions 10 3/4” Overlay Panel Dimensions 10 Side Panels 11 ZKBFN720NII Grille Panel Dimensions 11

130° Door Swing 12

Installation Instructions

Tools, Hardware, Materials 13 Grounding the Unit 13 Step 1. Remove Packaging 14 Step 2. Install Water Line 14 Step 3. Install Side Panels 15 Step 4. Anti-Tip Procedures 15 Step 5. Level Unit 18 Step 6, Secure Unit to Wall 18 Step 7. Adjust Door Swing 19 Step 8. Install Grille Panel 19 Step 9. Install Framed Panels 20 Step 9A. Install Overlay Panels 20 Step 10. Connect Water Supply 21 Step 11. Start Icemaker 22 Step 12. Install Toekick 22

Instructions for Flush Installation 23 Instructions for Stainless Steel Installation 24

Planning Guide

The Installation Space 25 Dimensions and Clearances 25 Customization Basics 27 Refrigerator Location 27 Optional Accessory Kits 27 130° Door Swing 28

Installation Instructions

Tools, Hardware, Materials 29 Grounding the Unit 29 Step 1. Remove Packaging 30 Step 2. Install Water Line 30 Step 3. Install Side Panels 31 Step 4. Anti-Tip Bracket 31 Step 5. Level Unit 33 Step 6, Secure Unit to Wall 33 Step 7. Adjust Door Swing 34 Step 8. Connect Water Supply 34 Step 9. Start Icemaker 35 Step 10. Install Toekick 35

31-1000416 Rev. 0

5

Instructions for Standard Installation

Design Guide - Standard Installation

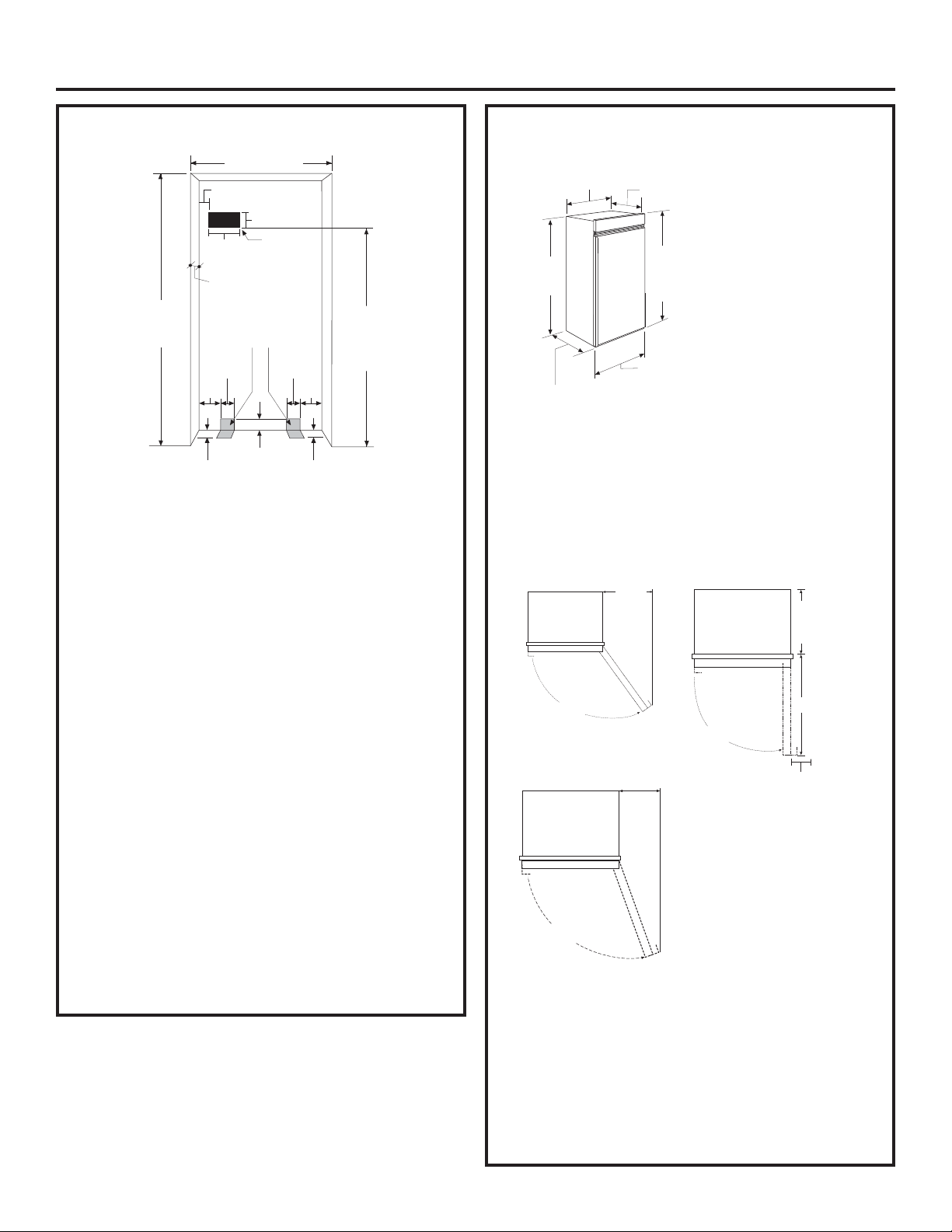

THE INSTALLATION SPACE

Water And Electrical Locations

Electrical and water supply must be located as shown.

The Cutout Depth Must Be 24” (60.96 cm) Minimum

The unit will project forward, slightly beyond adjacent cabinetry, depending on your installation.

Cutout Depth Beneath a Soffit: When installed beneath a soffit, the soffit cannot exceed the 24” (60.96 cm) installation depth shown. The top case trim overlaps the bottom of the soffit.

Additional Specifications

• A 115 volt 60Hz., 15 or 20 amp power supply is required. An individual properly grounded branch circuit or circuit breaker is recommended. Install a properly grounded 3-prong electrical receptacle recessed into the back wall. Electrical must be located on rear wall as shown.

• Water line can enter the opening through the floor

or back wall. The water line should be 1/4” O.D. copper tubing or QuickConnect™ kit between the cold water line and water connection location, long enough to extend to the front of the unit. Installation of an easily accessible shut-off valve in the water line is required.

DIMENSIONS AND CLEARANCES

35"

Case Width

*83-1/2"

at

Rear

Depth Including 3/4” Panel 25-15/16”

Product Clearances

These units are equipped with a 3-position door stop. The factory set 115° door swing can be adjusted to 90° if clearance to adjacent cabinets or walls is restricted. Order WX14X99 door stop for precise settings between 90° and 130°.

130° Door Swing

130°

115° Door Swing

115°

Allow 23-7/8” (60.64 cm) minimum clearance for a full 130° door swing. Allow 15” (38.1cm) for pan removal.

For a 90° door swing, allow 4-9/16” min. (11.59 cm) minimum clearance to a wall. If the 90° doorstop position is used, pan access is maintained but pan removal is restricted.

See illustration on page 12 to determine door swing interaction with adjacent cabinets or countertops.

25-3/8" Case Depth

*84" From Floor to Top Frame

36" Frame to Frame Width

"

23-7/8

Minimum

to Wall

16-7/8" Min.

to Wall

* Shipping height. The

product can be adjusted to fit into a cutout that is 84-1/2” (214.63 cm) max. height. Note that the top case trim at the front is 1/2” (1.27 cm) higher and will overlap upper cabinetry or soffit. Use leveling legs and wheels for a maximum 1” (2.54 cm) height adjustment.

4-9/16

" Min. Distance to Wall

90º Door Swing

90°

23-5/8"

Case Behind Frame

36-1/2"

31-1000416 Rev. 0

7

Design Guide - Standard Installation

CLEARANCES

23-7/8

Minimum

130° Door Swing

to Wall

4-9/16

"

" Min. Distance to Wall

90º Door Swing

2”

16-7/8”

130°

90°

36-1/2"

These units are equipped with a 3-position door stop. The factory set 115° door swing can be adjusted to 90° or 130° if clearance to adjacent cabinets or walls is restricted. Order WX14X99 door stop for precise settings between 90° and 130°.

When Installed into a corner:

Allow 23-7/8” (60.64 cm) for a full 130° door swing. Allow 15” (38.1cm) for pan removal. Allow 4-9/16” (11.59 cm) min. clearance when door swing is adjusted to a 90° opening for pan access, but pan removal is restricted.

23-7/8” Min. to

Wall

130° Door

Swing

1”

130° Door

Swing

23-7/8” Min. to

Wall

Clearances for Multiple Single Door Installations In a side-by-side installation of a left and right door swing product, a 1” (2.54 cm) clearance between the units is required. Order a ZKBSN720NSS Unification Kit for an integrated appearance on 2 stainless steel models installed side-by-side. Order a ZKBFN720NII Unification Kit for an integrated appearance on 2 custom panel models installed side-by-side.

Clearances for two products installed side-by-side with the same (left or right) door swing

Allow 2” (5.08 cm) minimum clearance between the products to prevent door swing interference. Order the WX14X99 adjustable door stop to reduce the factory set 115° door swing. Allow 16-7/8” (42.86 cm) minimum to a wall to achieve full drawer extension and pan removal.

NOTE: ZKBSN720NSS and ZKBFN720NII Unification Kit will NOT fit this installation.

5"

Clearances for two products installed side-by-side with right and left side hinges together Allow 5” (12.7

cm) minimum between the two products to prevent one door from striking the other. Use the WX14X99 adjustable door stop to reduce the factory set 115° door swing and to allow pan removal.

NOTE: ZKBSN720NSS and ZKBFN720NII Unification Kit will NOT fit this installation.

INSTALLATION

ZKBSN720NSS, ZKBFN720NII Unification Kit

• If you are installing two units, side by side, the installation space must be 71-1/2” (181.61 cm) wide.

NOTE: Additional cutout width may be required when side panels are used. Add side panel thickness to the finished cutout to calculate rough-in width.

• The water and electrical locations for each product must be located as shown.

• A separate 115V, 60Hz., 15 or 20 amp power supply is recommended for each product.

8

31-1000416 Rev. 0

Design Guide - Standard Installation

CUSTOMIZATION BASICS: Framed or Overlay Panels, Custom Handles and Accessory Kits

Trimmed models are designed to be customized with decorative panels. Field installed custom door and grille panels are required.

OPTIONAL ACCESSORY KITS

• ZKBFN720NII: Unification kit for an integrated appearance on 2 custom panel models installed sideby-side.

• ZKLN: Visor handle kit for use on custom panel models in a standard installation.

REFRIGERATOR LOCATION

• Do not install the refrigerator where the temperature will go below 55°F (13°C). It will not run often enough to maintain proper temperatures.

• Do not install the refrigerator where temperatures will go above 100°F (37°C). It will not perform properly.

• Do not install the refrigerator in a location exposed to water (rain, etc.) or direct sunlight.

• Install it on a floor strong enough to support it fully loaded.

31-1000416 Rev. 0

9

Design Guide - Standard Installation

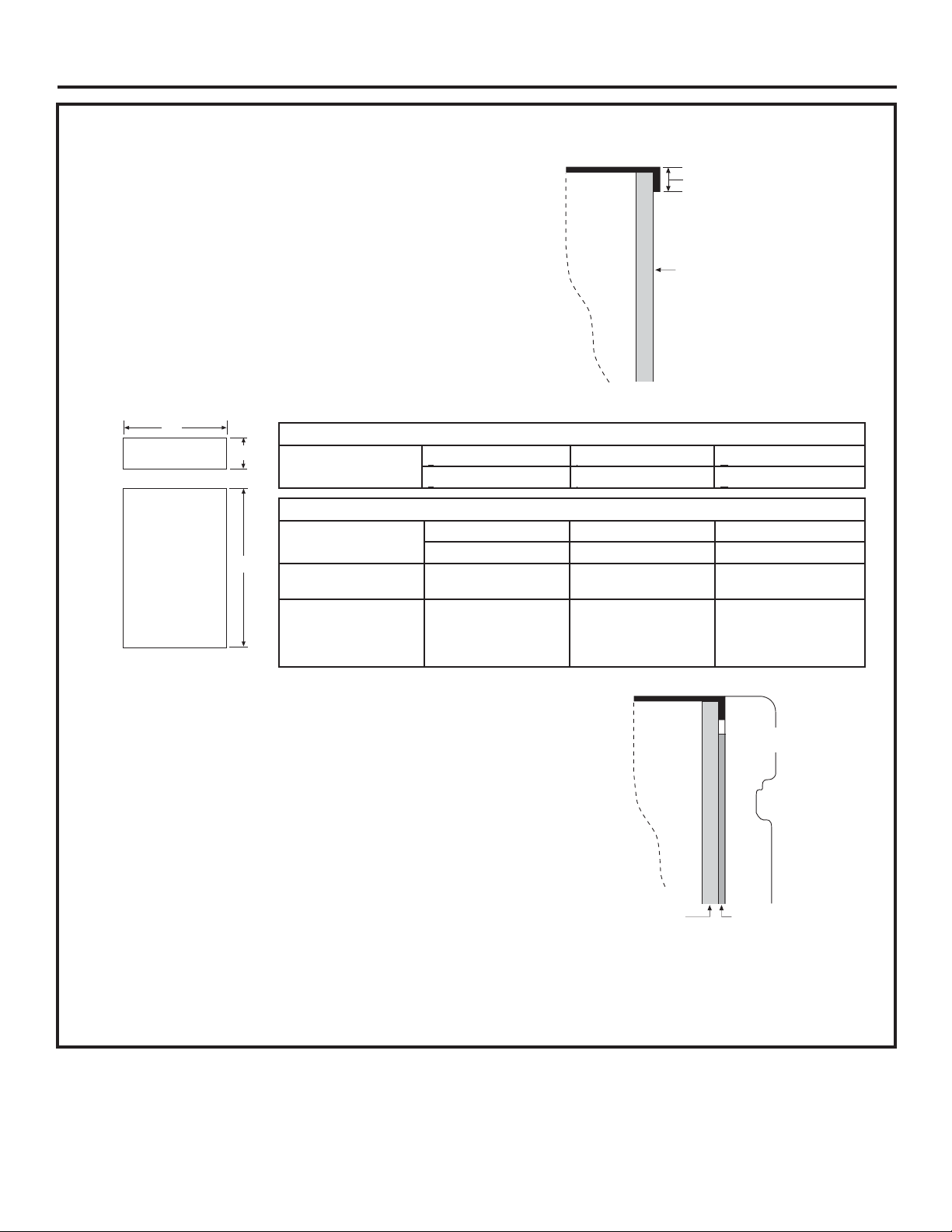

1/4” (0.63 cm) FRAMED PANEL DIMENSIONS

If you choose to install framed panels, they must be cut to the dimensions shown. The panels will slide into the frame on the door and grille.

If the custom panel is less than 1/4” (0.63 cm) thick and if it fits loosely in the door frame, it can be backed up with a piece of filler material or foam tape to improve the fit.

IMPORTANT NOTE: Maximum weight for door panel is 67 pounds (30 kg). Maximum total weight for assembled grille panel is 11 pounds (5 kg).

Framed Panel Dimensions

1/4” (0.63 cm) Framed Panel

Overlay Panel Dimensions

1/4” (0.63 cm) Backer Panel

0.10” (0.25 cm) Spacer Panel

3/4” (1.9 cm) Overlay Panel

A (Width) B (Grille Height) C (Door Height)

33-7/8” (86.04 cm) 8-7/8” (22.54 cm) 69-5/16”(176.05 cm)

A (Width) B (Grille Height) C (Door Height) 33-7/8” (86.04 cm) 8-7/8” (22.54 cm) 69-5/16”(176.05 cm) 32-1/2” (82.55 cm) 7-5/8” (20 cm) 67-15/16”

34-1/8” (96.67 cm) 9” (22.86 cm) 69-9/16”

Door

5/16"

Trim

Reveal

1/4"

Panel

(172.56 cm)

(176.69 cm)

3/4” (1.9 cm) OVERLAY PANEL DIMENSIONS

For a more custom appearance, overlay panels may be installed on trimmed models. The overlay panel must be secured to a 1/4” (0.63 cm) thick backer panel which slides into the trim. A spacer panel 0.10” (0.25 cm) thick must be placed between the overlay and backer panel.

IMPORTANT NOTE: Maximum total weight for assembled door panel is 67 pounds (30.39 kg). Maximum total weight for assembled grille panel is 11 pounds (4.99 kg).

Assemble the panels with glue and screws.

• Center the spacer panel on the backer panel, left to right and top to bottom. Secure the panels with glue.

• Center the spacer and backer panel on the overlay panel and secure with glue and screws. Screws must be countersunk into the backer panel.

NOTE: Left-to-right offset is not always equal to top-to-bottom offset.

10

31-1000416 Rev. 0

Design Guide - Standard Installation

SIDE PANELS

Side panels must be used whenever the sides of the unit will be exposed. The 1/4” (0.63 cm) side panels will slip into the side case trim. Secure the panels to the unit with stick-on hook and loop fastener strips. Order the side panels from the cabinet manufacturer.

• Cut a notch in the top front corner as shown to allow clearance for corner keys in the front side trim.

24"

* Depending on

installation height.

3/16"

1-7/8"

*84"

*3" to 4"

ZKBFN720NII GRILLE PANEL DIMENSIONS

The ZKBFN720NII Unification Kit provides for the installation of a framed or overlay grille panel.

Framed Panel Dimensions

1/4” (0.63 cm) Framed Panel

Overlay Panel Dimensions

1/4” (0.63 cm) Backer Panel

0.10” (0.25 cm) Spacer Panel

3/4” (1.9 cm) Overlay Panel

IMPORTANT NOTE: The maximum weight for the unified grill is 25 pounds (11.24 kg).

A (Width) B (Height)

69-7/8” (177.48 cm) 8-7/8” (22.54 cm)

A (Width) B (Grille Height)

69-7/8” (177.48cm) 8-7/8” (22.54 cm)

68-1/2” (97.79 cm) 7-5/8” (20 cm)

70-1/8” (178.12 cm) 9” (22.86 cm)

2-9/16"

Assemble the overlay panels in the same manner as the door panel.

31-1000416 Rev. 0

11

Design Guide - Standard Installation

Frameless Cabinets: The case trim

overlaps cabinets at the top and sides. Therefore, frameless cabinets may require filler strips to prevent interference with cabinet door swing. The opening must allow for filler strips.

Top View 130° DOOR SWING Scale 1:1

12

31-1000416 Rev. 0

Installation Instructions - Standard Installation

TOOLS AND MATERIALS REQUIRED

• Tin snips to cut banding

• #2 Phillips screwdriver

• Stepladder

• Drill and 1/2”, 3/16” bits

• Bucket

• 1/4”, 1/2”, 5/16”, 7/16” socket

• Level

• Safety glasses

• Appliance hand truck

• Pliers

• Tubing cutter

• Stud finder

• 7/16” and 1-1/4” open-end wrench

™

• 1/4” copper water line tubing or SmartConnect Refrigerator Tubing kits

• Water shut-off valve (optional but recommended)

• Custom panels for door and grille panel

• Screws to secure unit to cabinetry

• Stick-on hook and loop fastener strips for 1/4” (0.63 cm) side panels

HARDWARE SUPPLIED

• Water filter bypass plug

• Anti-Tip brackets

• 3 lag screws

• 2 Hair Pin Cotters

• 4 washers

• 5 toggles with bolts

• Toekick

FLOORING

For proper installation, this product must be placed on a level surface of hard material that is at the same height as the rest of the flooring. This surface should be strong enough to support a fully loaded refrigerator or freezer, or approximately 1,200 lbs. per unit.

NOTE: Protect the finish of the flooring. Cut a large section of the cardboard carton and place under the product where you are working.

NOTE: Not recommended for installation on carpeted flooring.

GROUNDING THE UNIT

WARNING

Failure to follow these instructions can result in death, fire, or electrical shock.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall receptacle to minimize the possibility of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

Electrical Shock Hazard.

GROUNDING THE UNIT (Cont.)

Where a standard 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

DO NOT, UNDER ANY CIRCUMSTANCES, CUT OR REMOVE THE THIRD (GROUND) PRONG FROM THE POWER CORD.

DO NOT USE AN ADAPTER PLUG TO CONNECT THE REFRIGERATOR TO A 2-PRONG OUTLET.

DO NOT USE AN EXTENSION CORD WITH THIS APPLIANCE.

LA TERRE DE L’UNITÉ

AVERTISSEMENT

Le non-respect de ces instructions peut entraîner des risques d’incendies, des chocs électriques ou la mort.

Le cordon d’alimentation de cet appareil est équipé d’une fiche à trois broches (pour une mise à la terre) qui s’adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimiser les risques de chocs électriques par cet appareil.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s’assurer que le système est correctement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la responsabilité et l’obligation de la remplacer par une prise triphasée correctement mise à la terre.

NE COUPEZ PAS OU N’ENLEVEZ PAS, SOUS AUCUN PRÉTEXTE, LA TROISIÈME BROCHE DE MISE À LA TERRE DU CORDON D’ALIMENTATION.

N’UTILISEZ PAS D’ADAPTATEUR POUR BRANCHER LE RÉFRIGÉRATEUR À UNE PRISE BIPHASÉE.

N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Risque de choc électrique.

CONEXIÓN A TIERRA DE LA UNIDAD

ADVERTENCIA

Si no se siguen estas instrucciones, se podrá producir la muerte, incendios o descargas eléctricas.

El cable de corriente de este electrodoméstico cuenta con un enchufe de 3 cables (conexión a tierra) que se conecta a un tomacorriente de pared estándar de 3 cables (conexión a tierra) para minimizar el riesgo de posibles descargas eléctricas por parte del mismo.

Contrate a un electricista calificado para que controle el tomacorriente y el circuito eléctrico, a fin de asegurar que el enchufe esté correctamente conectado a tierra.

En caso de contar con un tomacorriente de pared de 2 cables, es su responsabilidad y obligación reemplazarlo por un tomacorriente de pared de 3 cables correctamente conectado a tierra.

NUNCA, BAJO NINGUNA CIRCUNSTANCIA, CORTE NI ELIMINE EL TERCER CABLE (TIERRA) DEL CABLE DE CORRIENTE.

NO USE UN ENCHUFE ADAPTADOR PARA CONECTAR EL REFRIGERADOR A UN TOMACORRIENTE DE 2 PATAS.

NO USE UN PROLONGADOR CON ESTE ELECTRODOMÉSTICO.

Riesgo de Descarga Eléctrica

31-1000416 Rev. 0

13

Installation Instructions - Standard Installation

STEP 1 REMOVE PACKAGING

WARNING

is much heavier at the top than at the bottom – be careful when moving. When using a hand truck, handle from side only.

AVERTISSEMENT

basculement Le produit est beaucoup plus lourd en haut qu’en bas. Il faut être prudent lors des déplacements. Si un diable est utilisé, il faut soulever le réfrigérateur sur le côté

seulement.

ADVERTENCIA

producto es mucho más pesado en su parte superior que en su parte inferior – tenga cuidado al moverlo. Al usar un carro

manual, sosténgalo de costado únicamente.

• Carefully cut banding at the top and bottom, remove outer carton.

• Slide out back corner posts (2).

Tip Over Hazard. Product

Risque de

Riesgo de Caída El

• Slide carton off top of cabinet. NOTE: IT IS NOT NECESSARY TO LAY CABINET

DOWN IN ORDER TO REMOVE SKID! NOTE: DO NOT ATTEMPT TO ROLL UNIT OFF SKID.

• The unit is secured to the skid with 4 slotted tie-down straps. Remove the four 5/16” bolts from the base channels in the tie-downs.

• Remove toekick, and wall bracket. Set aside for final installation.

• Lift the unit off the skid with an appliance dolly. Handle from the sides.

• Remove the four 7/16” bolts securing the tie-down

brackets to the skid.

STEP 2 INSTALL WATER LINE

WARNING

A cold water supply is required for automatic icemaker operation. The water pressure must be between 40 and 120 psi (275-827 kilopascals).

WARNING

Attach tubing clamp using existing hole only. DO NOT drill into the refrigerator.

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

ADVERTENCIA

suministro de agua potable únicamente. Se requiere un suministro de agua fría para el funcionamiento de la máquina de hielos automática y de la jarra de llenado automático. La presión del agua deberá estar entre 40 y 120 p.s.i. (275 – 827 kPa).

ADVERTENCIA

Adhiera la abrazadera de la tubería usando el agujero existente únicamente. NO perfore el refrigerador.

Connect to potable water supply only.

ELECTRIC SHOCK HAZARD

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

Realice la conexión a un

PELIGRO DE DESCARGA ELÉCTRICA

• Route 1/4” OD copper or SmartConnect™ plastic tubing between house cold water line and the water connection location.

• Tubing should be long enough to extend to the front of the unit. Allow enough tubing to accommodate bend leading into the water line connection.

NOTE: The only Monogram approved plastic tubing is supplied in the SmartConnect™ Refrigerator Tubing kits. Do not use any other plastic water supply line because the line is under pressure at all times. Other types of plastic may crack or rupture with age and cause water damage to your home.

SmartConnect™ Refrigerator Tubing Kits are available in the following lengths:

2’ (.6 m) WX08X10002 15’ (4.6 m) WX08X10015 8’ (2.4 m) WX08X10006 25’ (7.6 m) WX08X10025

14

31-1000416 Rev. 0

Installation Instructions - Standard Installation

STEP 2 INSTALL WATER LINE (Cont.)

Shut off the main water supply.

Turn on the nearest faucet long enough to clear the line of water.

• Install a shut-off valve between the icemaker water valve and cold water pipe in a basement or cabinet.

The shut-off valve should be located where it will be easily accessible.

• Turn on the main water supply and flush debris. Run about a quart of water through the tubing into a bucket. Shut off water supply at the shut-off valve.

NOTE: Saddle type shut-off valves are included in many water supply kits. Before purchasing, make sure a saddle type valve complies with your local plumbing codes.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber.

STEP 4 INSTALL ANTI-TIP BRACKET (Cont.)

• Measure up 81-1/2” (207.01 cm) from the floor. Mark this point on the wall.

• Using a level, draw a horizontal line on the wall at this height.

STEP 3 INSTALL SIDE PANELS

Skip this step when not using side panels

If you are using 1/4” side panels, they should be inserted into the case trim.

Fasten the panels to the unit with stick-on hook and loop fastener strips before setting unit in place.

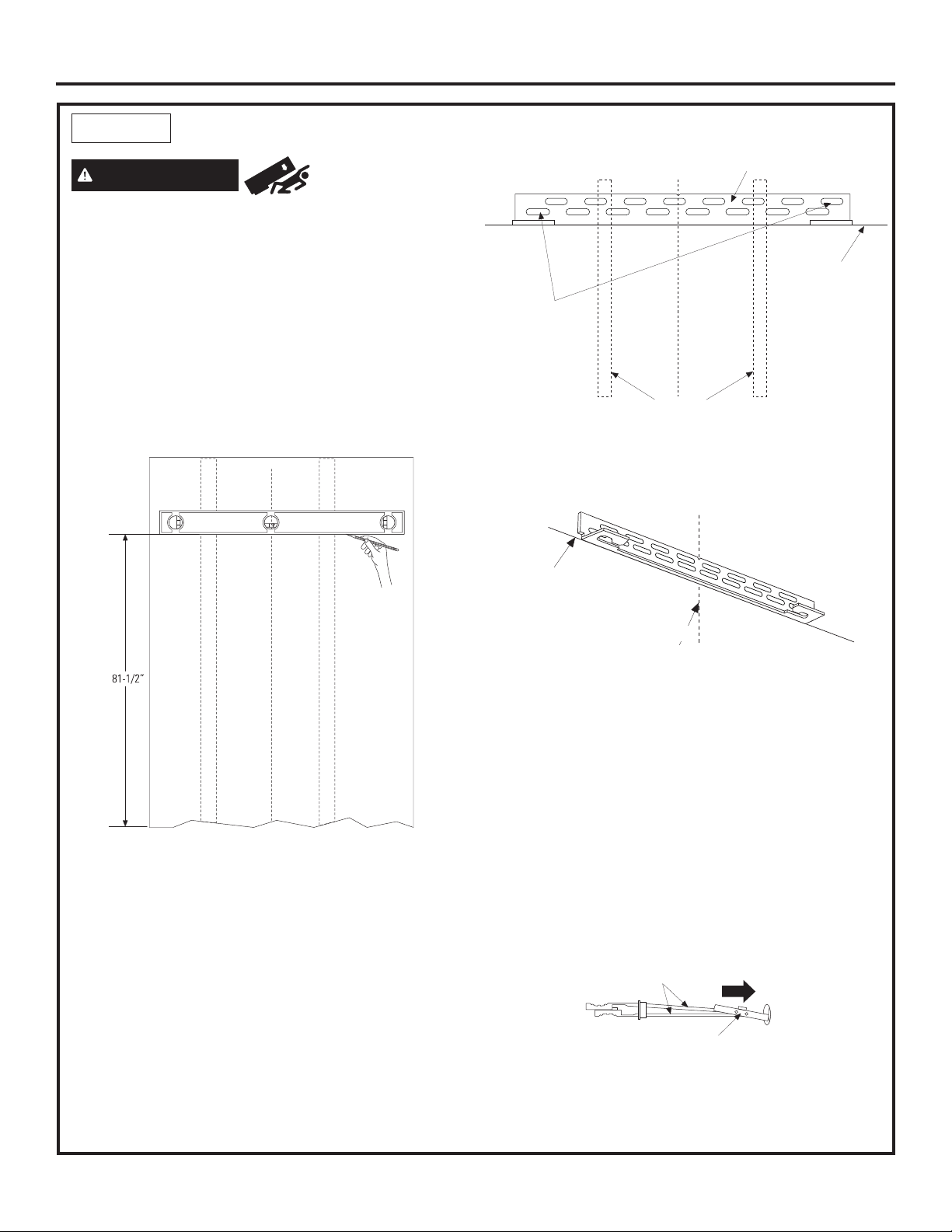

STEP 4 INSTALL ANTI-TIP BRACKET

WARNING

The unit is top-heavy and must be secured to prevent the possibility of tipping forward.

AVERTISSEMENT

basculement

lourd en haut et il faut le maintenir en place pour éviter la possibilité de son basculement vers l’avant.

ADVERTENCIA

La unidad es pesada en su parte superior y se deberá asegurar a fin de evitar posibles caídas hacia adelante.

• The kit supplied with the unit contains 2 lag bolts and 4 toggles with bolts. The wall bracket will be attached to the wall in 4 places.

• Measure the opening where the unit is to be installed. Mark the center with a vertical line.

Tip Over Hazard.

L’appareil ménager est beaucoup plus

Risque de

Riesgo de Caídas

• Locate at least 2 studs on the back wall. Mark these points on the horizontal line.

• Place the bottom of the wall bracket with tabs on the horizontal line. Align the center notch on the bracket with the center line on the wall.

Center

Two Additional

Hole Locations at

Ends of Brackets

Wall Studs

• The anti-tip wall bracket has a series of holes. Select 2 holes that match with the located studs. Make sure the holes selected are on the center of the studs. Mark the wall at these points.

Wall Bracket

Line On Wall

31-1000416 Rev. 0

15

Installation Instructions - Standard Installation

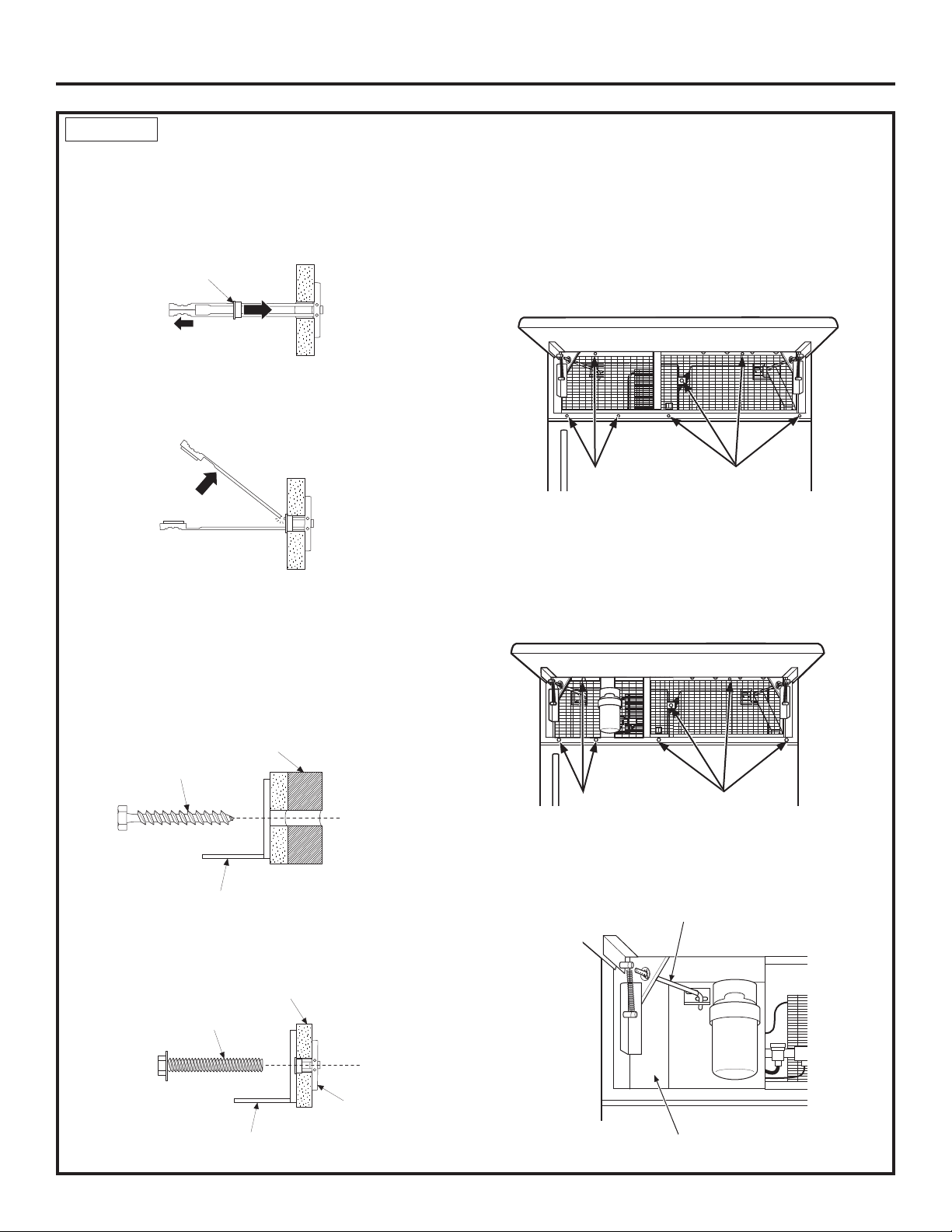

STEP 4 INSTALL ANTI-TIP BRACKET (Cont.)

Install Screws and Bolts:

• Have someone hold the wall bracket centered in place with each of the holes aligned with the correct opening

Line on Wall

Center

• Mark an additional hole at each end of the bracket. If one of the studs is closer to the end of the bracket, mark an additional hole towards the center of the bracket.

• Drill 1/2” (1.27 cm) holes into the wall board at the locations marked for the toggles to be mounted (not the stud markings).

• Drill 3/16” (0.47 cm) holes into wooden studs where marked. If steel stud construction, drill 1/2” (1.27 cm) holes into the studs where marked. You will use 2 toggles with the metal studs.

Install Wall Toggles:

The wall toggles and bolts can be ordered as Service Kit #WR49X10193. Wall toggles are installed in the drywall and metal studs for stability. Install the wall toggles as follows:

• Drill 1/2”

(1.27 cm)

holes at the wall markings made in

the holes at the ends of the wall bracket.

• Hold the metal channel flat against the plastic straps and slide the channel through the hole.

Plastic Straps

in the bracket and level with the horizontal line.

• Insert the lag screws through the bracket and into the stud. Tighten with a wrench.

• Insert the bolts into the toggle by hand until snug. Tighten with a wrench.

Wood Stud

Lag Screw

Anti-Tip Wall Bracket

Drywall or Steel Stud

Bolt

Wall Toggle

Anti-Tip Wall Bracket

Metal Channel

• Gently pull back at the ends of the plastic straps to make the channel rest flush behind the wall.

• Hold the ends of the

Cap

straps in one hand and slide the plastic cap along the straps until the flange of the cap is flush with the wall.

• Place your thumb between the plastic straps and bend up and down to snap the straps off at the wall.

16

31-1000416 Rev. 0

Installation Instructions - Standard Installation

STEP 4 INSTALL ANTI-TIP BRACKET (Cont.)

Remove Grilles for Access to Anti-Tip Locking Hooks Fresh Food Unit

• Open the access door.

• Remove the 4 screws from the grille on the right and 3 screws from the grille on the left.

• Pull the bottom of the grilles forward, down and out to remove.

Power Cord

Locate the power cord inside the left cavity. If it has not been adjusted so the plug is easily accessible, do so now.

Screws Screws

Freezer Unit

• Open the access door.

• Remove the 4 screws from the grille on the right and 3 screws from the grille on the left.

• Pull the bottom of the grille forward, down and out to remove.

Screws Screws

Move Unit into Final Position

• Move appliance toward its final installed location. Align the tabs on the wall bracket with the openings in the back of the unit.

• The unit has “L” bolts in the upper left and right corners inside of the access compartment. These bolts will interlock with the wall bracket and secure the unit using the washers and hair pin cotters in the hardware kit once the unit has been leveled and is in the final position.

31-1000416 Rev. 0

17

Installation Instructions - Standard Installation

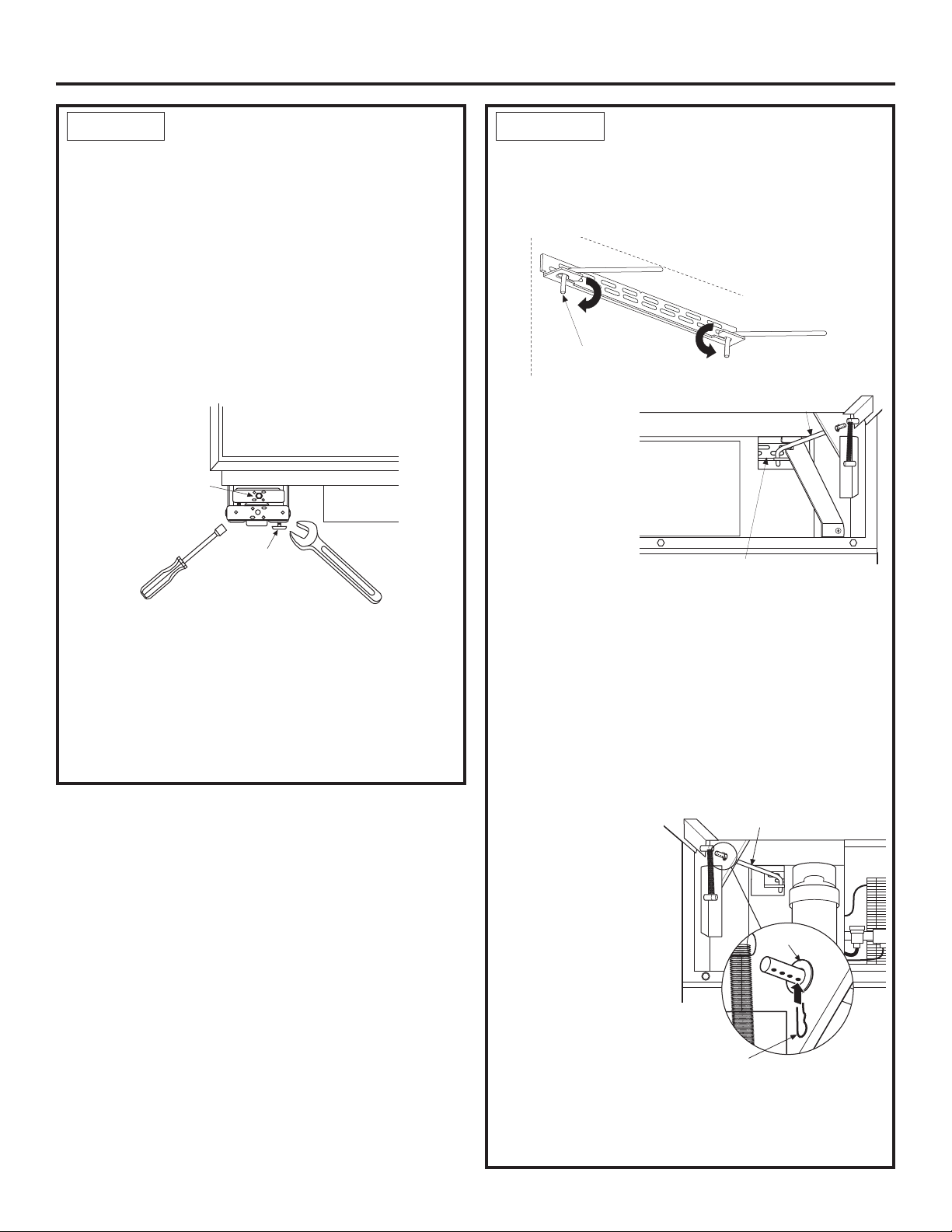

STEP 5 LEVEL UNIT

All models have 4-point leveling. The front is supported by leveling legs; the rear is supported by adjustable wheels. Both are accessible from the front of the unit.

• To level the back of the unit, turn the 7/16” hex nut located above the front wheels. Turn clockwise to raise or counterclockwise to lower the unit.

• For front leveling, use a 1-1/4” open-end wrench.

• Adjust height of unit to match installation cutout opening 84-1/2” plumb with cabinetry.

The rear leveling wheels and front leveling legs are limited to a maximum height adjustment of 1” (2.54 cm). If the installation requires more than 84-1/2” (214.63 cm) on a sheet of plywood or runners. Cabinetry trim could also be added across the top of the opening to shorten the opening. If you attempt to raise the unit more than 1” (2.54 cm), you will damage the front leveling legs and the rear leveling wheels.

(214.63 cm)

height, the installer should elevate the unit

. The unit should be level and

STEP 6 SECURE UNIT TO WALL

• The “L” rods can be found in the upper left and right corners of the unit in the access compartment. Look through the access compartment to make sure the rods line up with the anti-tip bracket.

• There are 2 washers and a hair pin cotter per rod. Remove the washers and hair pin cotter from the end of the rod.

• Rotate and move the “L” rod into the slot in the anti-tip bracket tab. Once it is in the slot, rotate the “L” rod so the hook portion is pointing down. The holes at the front end of the rod should be in a vertical position. Do this to both sides.

• Pull out on the end of the rod to make sure it is secure in the bracket.

• Locate the hole on the rod that is closest to the unit. A hair pin cotter will be put through this hole to secure the rod. If this hole appears to be too far away for a snug fit against the unit, add the washers one at a time until the pin will fit tightly into the hole.

• Align the straight section of the pin with the hole from the underside of the rod. Push the pin up until it snaps into position. Pliers may be used. NOTE: The hair pin cotter must be vertical when this step is completed to ensure the “L” rod is engaged in the bracket.

• Check the rod for tightness by pulling forward. If the rod moves, remove the hair pin cotter and place another washer on the rod. Reinsert the pin.

• Replace the grille panel.

Wall Bracket

“L” Rod

18

31-1000416 Rev. 0

Installation Instructions - Standard Installation

STEP 7 ADJUST DOOR SWING

NOTE: This appliance has a 3-position door stop.

When space does not allow the door to swing open fully to 115°, you may change the door swing to a 90° opening. A 130° door swing is available for standard installation only. Skip this step if door opening is

satisfactory for your installation situation.

Pin Location

for 90°

Door Swing

• Open the hood to view the top hinge. Note the door stop pin locations. The pin is factory-installed in the 115° position.

• Close the door. Use pliers to unscrew the door stop and reinstall in the 90 degree or 130 degree position.

Pin Location

for 130°

Door Swing

Pin Location

as Shipped

for 115°

Door Swing

STEP 8 INSTALL GRILLE PANEL

• Raise the access panel to the stop position.

• Loosen the screws on the side trim behind the frame. Remove the bottom trim.

• Slide the panel over the metal baker panel and into the trim.

• If necessary, tap with a wood block until the panel slips under the top trim piece.

• Reassemble the bottom trim. Tighten the screws.

• Adjust the hinge spring to accommodate the panel weight, if necessary.

31-1000416 Rev. 0

19

Installation Instructions - Standard Installation

STEP 9 INSTALL FRAMED PANELS

Use Front Holes

to Secure Trim

Right hand models shown. Use the same instructions for left hand models.

IF YOU ARE INSTALLING OVERLAY PANELS, GO TO STEP 9A.

Door Trim

Door

Use Rear Holes to Secure Visor Handle from Optional Kit ZKLN

Install Door Panel:

• Open the door to 90°.

• Remove the 12 screws holding the trim, lift off the trim. Retain the screws.

• Slide the framed panel into the door trim.

STEP 9A INSTALL FRAMED PANELS

Use Front Holes

to Secure Visor

Handle from Optional

Kit ZKLN

Use Rear Holes

to Secure Trim

Install Door Panel:

• Open the door to 90°.

• Remove the 12 screws holding the trim, lift off the trim. Retain the screws.

• Slide the overlay panel into the door trim.

• There are two sets of holes in the handle side trim. Replace the handle side trim by installing the original screws in ALL screw holes.

Right hand models shown. Use the same instructions for left hand models.

IF YOU ARE INSTALLING OVERLAY PANELS, GO TO STEP 9A.

Door Trim

Door

• There are two sets of holes in the handle side trim. Replace the handle side trim by installing the original screws in ALL screw holes.

Custom Handles

If you are using custom handles, the handle must be properly secured to the panel before sliding the panel into the trim.

• The cabinet manufacturer will supply the custom handle and hardware.

20

31-1000416 Rev. 0

Installation Instructions - Standard Installation

STEP 10 CONNECT WATER SUPPLY (FREEZER MODELS ONLY)

WARNING

Connect to potable water supply only. A cold water supply is required for automatic icemaker operation. The water pressure must be between 40 and 120 psi (275-827 kilopascals).

WARNING

ELECTRIC SHOCK HAZARD Attach tubing clamp using existing hole only. DO NOT drill into the refrigerator.

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

ADVERTENCIA

suministro de agua potable únicamente. Se requiere un suministro de agua fría para el funcionamiento de la máquina de hielos automática y de la jarra de llenado automático. La presión del agua deberá estar entre 40 y 120 p.s.i. (275 – 827 kPa).

ADVERTENCIA

Adhiera la abrazadera de la tubería usando el agujero existente únicamente. NO perfore el refrigerador.

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

Realice la conexión a un

PELIGRO DE DESCARGA ELÉCTRICA

• Locate and bring the tubing to the front of the cabinet.

• Turn the water on to flush debris from the line. Run about a quart of water through the tubing into a bucket, then shut off the water.

House

Water Supply

Freezer

Water Supply

Copper Tubing:

• Slip a 1/4” nut and ferrule (provided) over both ends of the copper tubing. Insert the tube into the union fitting on the unit and tighten the nut to the union.

• Turn on the water to check for leaks.

SmartConnect™ Tubing: NOTE: The only Monogram-approved plastic tubing is

supplied in the SmartConnect™ Refrigerator Tubing kits. Do not use any other plastic water supply line because the line is under pressure at all times. Other types of plastic may crack or rupture with age and cause water damage to your home.

• Insert the molded end of the tubing into the appliance or freezer connection. Tighten the compression nut until it is just hand-tight.

• Tighten one additional turn with a wrench. Overtightening can cause leaks!

• Turn on the water to check for leaks.

NOTE: Make sure excess tubing length does not interfere with the toekick installation.

31-1000416 Rev. 0

21

Installation Instructions - Standard Installation

STEP 11 START ICEMAKER (FREEZER MODELS ONLY)

CAUTION

injury, avoid contact with the moving parts of the ejector mechanism, or with the heating element that releases the cubes. Do not place fingers or hands on the automatic ice

making mechanism while the appliance is plugged in.

ATTENTION

évitez tout contact avec les pièces mobiles du mécanisme d’éjection ou l’élément chauffant qui libère les cubes. Ne placez pas les doigts ou les mains sur le mécanisme de production de glace automatique lorsque l’électroménager est branché dans la prise électrique.

PRECAUCIÓN

lesiones personales, evite el contacto con las partes móviles del mecanismo eyector o con el elemento de calefacción que libera los cubos. No coloque los dedos ni las manos en el mecanismo de la máquina de hielo automática mientras el electrodoméstico se encuentre enchufado.

To minimize the risk of personal

Afin de réduire le risque de blessure,

Para minimizar el riesgo de

Icemaker

STEP 12 INSTALL TOEKICK

• Locate supplied toekick (shipped taped to the side of the appliance). Install the toekick assembly with the 2 screws provided, adjust to the desired height and tighten the screws.

IMPORTANT: A custom toekick can be installed to match or complement the surrounding cabinetry but can NOT cover the horizontal vent slots of the factory toe kick.

Power Switch

• The icemaker will begin operation automatically.

• Be sure nothing interferes with the sweep of the feeler arm.

• Discard the first full bucket of ice cubes.

• To turn the icemaker off, slide the switch to OFF.

Feeler Arm

22

31-1000416 Rev. 0

Instructions for Flush Installation

FLUSH INSET KIT ZKFN REQUIRED

The flush inset kit includes installation instructions, modified toe kicks, case assembly, and other required components.

31-1000416 Rev. 0

23

Instructions for Stainless Steel Installation

24

31-1000416 Rev. 0

Design Guide - Stainless Steel Installation

THE INSTALLATION SPACE

Water And Electrical Locations

Electrical and water supply must be located as shown.

The Cutout Depth Must Be 24” (60.96 cm) Minimum

The unit will project forward, slightly beyond adjacent cabinetry, depending on your installation.

Cutout Depth Beneath a Soffit: When installed beneathh a soffit, the soffit cannot exceed the 24” (60.96 cm) installation depth shown. The top case trim overlaps the bottom of the soffit.

Additional Specifications

• A 115 volt 60Hz., 15 or 20 amp power supply is required. An individual properly grounded branch circuit or circuit breaker is recommended. Install a properly grounded 3-prong electrical receptacle recessed into the back wall. Electrical must be located on rear wall as shown.

• Water line can enter the opening through the floor or

back wall. The water line should be 1/4” O.D. copper tubing or QuickConnect™ kit between the cold water line and water connection location, long enough to extend to the front of the unit. Installation of an easily accessible shut-off valve in the water line is required.

DIMENSIONS AND CLEARANCES

35"

Case Width

*83-1/2"

at

Rear

Depth Including Handles: 28-1/16" Minimalist Style Models 28-1/2" Statement Style Models

Product Clearances

These units are equipped with a 3-position door stop. The factory set 115° door swing can be adjusted to 90° if clearance to adjacent cabinets or walls is restricted. Order WX14X99 door stop for precise settings between 90° and 130°.

130° Door Swing

130°

115° Door Swing

115°

Allow 22-3/4” (57.8 cm) minimum clearance for a full 130° door swing. Allow 15” (38.0 cm) for pan removal.

For a 90° door swing, allow 4-9/16” (11.81 cm) minimum clearance to a wall for framed and stainless steel models. If the 90° doorstop position is used, pan access is maintained but pan removal is restricted.

See illustration on page 28 to determine door swing interaction with adjacent cabinets or countertops.

23-5/8" Case Depth

36" Frame to Frame Width

22-3/4

Minimum

to Wall

16" Min.

to Wall

*84" From Floor to Top Frame

"

* Shipping height. The

product can be adjusted to fit into a cutout that is 84-1/2” (214.63 cm) max. height. Note that the top case trim at the front is 1/2” (1.27 cm) higher and will overlap upper cabinetry or soffit. Use leveling legs and wheels for a maximum 1” (2.54 cm) height adjustment.

90° Door Swing

23-5/8

"

90º Door Swing

90°

Behind Frame

36-1/2"

" Min. Distance to Wall

4-9/16

31-1000416 Rev. 0

25

Design Guide - Stainless Steel Installation

CLEARANCES

22-3/4

Minimum

130° Door Swing

to Wall

4-9/16

"

" Min. Distance to Wall

90º Door Swing

36-1/2"

2”

15”

130°

90°

These units are equipped with a 3-position door stop. The factory set 115° door swing can be adjusted to 90° or 130° if clearance to adjacent cabinets or walls is restricted. Order WX14X99 door stop for precise settings between 90° and 130°.

When Installed into a corner:

Allow 25” (63.5 cm) for a full 130° door swing. Allow 15” (38.0 cm) for pan removal. Allow 4” (10.16 cm) min. clearance when door swing is adjusted to a 90° opening for pan access, but pan removal is restricted.

22-3/4” Min. to

Wall

130° Door

Swing

1”

130° Door

Swing

22-3/4” Min. to

Wall

Clearances for Multiple Single Door Installations In a side-by-side installation of a left and right door swing product, a 1” (2.54 cm) clearance between the units is required. Order ZKBSN720NSS Unification Kit for an integrated appearance on 2 stainless steel installed side-by-side. Order ZKBFN720NII Unification Kit for an integrated appearance on 2 custom panel models installed side-by-side.

Clearances for two products installed side-by-side with the same (left or right) door swing

Allow 2” (5.04 cm) minimum clearance between the products to prevent door swing interference. Order the WX14X99 adjustable door stop to reduce the factory set 115° door swing. Allow 15” (38.0 cm) minimum to a wall to achieve full drawer extension and pan removal.

NOTE: ZKBSN720NSS and ZKBFN720NII Unification Kit will NOT fit this installation.

5"

Clearances for two products installed side-by-side with right and left side hinges together

Allow 5” (12.7 cm) minimum between the two products to prevent one door from striking the other. Use the WX14X99 adjustable door stop to reduce the factory set 115° door swing and to allow pan removal.

NOTE: ZKBSN720NSS and ZKBFN720NII Unification Kit will NOT fit this installation.

INSTALLATION

ZKBSN720NSS and ZKBFN720NII Unification Kit

• If you are installing two units, side by side, the installation space must be 71-1/2” (181.61 cm) wide.

NOTE: Additional cutout width may be required when side panels are used. Add side panel thickness to the finished cutout to calculate rough-in width.

• The water and electrical locations for each product

must be located as shown.

• A separate 115V, 60Hz., 15 or 20 amp power supply

is recommended for each product.

26

31-1000416 Rev. 0

Design Guide - Stainless Steel Installation

CUSTOMIZATION BASICS:

Stainless Steel Wrapped Refrigerators

Stainless Steel wrapped refrigerators have wrapped doors and grille panel, beveled edges, and tubular stainless steel handles that coordinate with other Monogram appliances. These models are shipped ready for installation. These models do not include handles.

Statement Handles ZKSP1H1PNBSS

Minimalist Handles ZKSP1H1CNBSS

*Optional Handles - When ordering this product, be sure to use the model number associated with the chosen handle.

REFRIGERATOR LOCATION

• Do not install the refrigerator where the temperature will go below 55°F (13°C). It will not run often enough to maintain proper temperatures.

• Do not install the refrigerator where temperatures will go above 100°F (37°C). It will not perform properly.

• Do not install the refrigerator in a location exposed to water (rain, etc.) or direct sunlight.

• Install it on a floor strong enough to support it fully loaded.

OPTIONAL ACCESSORY KITS

• ZKBSN720NSS: Unification kit for an integrated

appearance on 2 stainless steel models installed sideby-side.

31-1000416 Rev. 0

27

Design Guide - Stainless Steel Installation

Frameless Cabinets: The case trim

overlaps cabinets at the top and sides. Therefore, frameless cabinets may require filler strips to prevent interference with cabinet door swing. The opening must allow for filler strips.

Top View 130° DOOR SWING Scale 1:1

28

31-1000416 Rev. 0

Installation Instructions - Stainless Steel Installation

TOOLS AND MATERIALS REQUIRED

• Tin snips to cut banding

• #2 Phillips screwdriver

• Stepladder

• Drill and 1/2”, 3/16” bits

• Bucket

• 1/4”, 1/2”, 5/16”, 7/16” socket

• Level

• Safety glasses

• Appliance hand truck

• Pliers

• Tubing cutter

• Stud finder

• 7/16” and 1-1/4” open-end wrench

™

• 1/4” copper water line tubing or SmartConnect Refrigerator Tubing kits

• Water shut-off valve (optional but recommended)

• Screws to secure unit to cabinetry

• Stick-on hook and loop fastener strips for 1/4” (0.63 cm) side panels

HARDWARE SUPPLIED

• Water filter bypass plug

• Anti-Tip brackets

• 3 lag screws

• 2 Hair Pin Cotters

• 4 washers

• 5 toggles with bolts

• Toekick

FLOORING

For proper installation, this product must be placed on a level surface of hard material that is at the same height as the rest of the flooring. This surface should be strong enough to support a fully loaded refrigerator or freezer, or approximately 1,200 lbs. per unit.

NOTE: Protect the finish of the flooring. Cut a large section of the cardboard carton and place under the product where you are working.

NOTE: Not recommended for installation on carpeted flooring.

GROUNDING THE UNIT

WARNING

Failure to follow these instructions can result in death, fire, or electrical shock.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall receptacle to minimize the possibility of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

Where a standard 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it

replaced with a properly grounded 3-prong wall outlet.

Electrical Shock Hazard.

GROUNDING THE UNIT (Cont.)

DO NOT, UNDER ANY CIRCUMSTANCES, CUT OR REMOVE THE THIRD (GROUND) PRONG FROM THE POWER CORD.

DO NOT USE AN ADAPTER PLUG TO CONNECT THE REFRIGERATOR TO A 2-PRONG OUTLET.

DO NOT USE AN EXTENSION CORD WITH THIS APPLIANCE.

LA TERRE DE L’UNITÉ

AVERTISSEMENT

Le non-respect de ces instructions peut entraîner des risques d’incendies, des chocs électriques ou la mort.

Le cordon d’alimentation de cet appareil est équipé d’une fiche à trois broches (pour une mise à la terre) qui s’adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimiser les risques de chocs électriques par cet appareil.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s’assurer que le système est correctement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la responsabilité et l’obligation de la remplacer par une prise triphasée correctement mise à la terre.

NE COUPEZ PAS OU N’ENLEVEZ PAS, SOUS AUCUN PRÉTEXTE, LA TROISIÈME BROCHE DE MISE À LA TERRE DU CORDON D’ALIMENTATION.

N’UTILISEZ PAS D’ADAPTATEUR POUR BRANCHER LE RÉFRIGÉRATEUR À UNE PRISE BIPHASÉE.

N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Risque de choc électrique.

CONEXIÓN A TIERRA DE LA UNIDAD

ADVERTENCIA

Si no se siguen estas instrucciones, se podrá producir la muerte, incendios o descargas eléctricas.

El cable de corriente de este electrodoméstico cuenta con un enchufe de 3 cables (conexión a tierra) que se conecta a un tomacorriente de pared estándar de 3 cables (conexión a tierra) para minimizar el riesgo de posibles descargas eléctricas por parte del mismo.

Contrate a un electricista calificado para que controle el tomacorriente y el circuito eléctrico, a fin de asegurar que el enchufe esté correctamente conectado a tierra.

En caso de contar con un tomacorriente de pared de 2 cables, es su responsabilidad y obligación reemplazarlo por un tomaco rriente de pared de 3 cables correctamente conectado a tierra.

NUNCA, BAJO NINGUNA CIRCUNSTANCIA, CORTE NI ELIMINE EL TERCER CABLE (TIERRA) DEL CABLE DE CORRIENTE.

NO USE UN ENCHUFE ADAPTADOR PARA CONECTAR EL REFRIGERADOR A UN TOMACORRIENTE DE 2 PATAS.

NO USE UN PROLONGADOR CON ESTE ELECTRODOMÉSTICO.

Riesgo de Descarga Eléctrica

-

31-1000416 Rev. 0

29

Installation Instructions - Stainless Steel Installation

STEP 1 REMOVE PACKAGING

WARNING

much heavier at the top than at the bottom – be careful when moving. When using a hand truck, handle from side only.

AVERTISSEMENT

basculement Le produit est beaucoup plus lourd en haut qu’en bas. Il faut être prudent lors des déplacements. Si un diable est utilisé, il faut soulever le réfrigérateur sur le côté seulement.

ADVERTENCIA

producto es mucho más pesado en su parte superior que en su parte inferior – tenga cuidado al moverlo. Al usar un carro manual, sosténgalo de costado únicamente.

• Carefully cut banding at the top and bottom, remove

outer carton.

Tip Over Hazard. Product is

Risque de

Riesgo de Caída El

STEP 2 INSTALL WATER LINE

WARNING

A cold water supply is required for automatic icemaker operation. The water pressure must be between 40 and 120 psi (275-827 kilopascals).

WARNING

Attach tubing clamp using existing hole only. DO NOT drill into the refrigerator.

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

Connect to potable water supply only.

ELECTRIC SHOCK HAZARD

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Slide out back corner posts (2).

• Slide carton off top of cabinet. NOTE: IT IS NOT NECESSARY TO

LAY CABINET DOWN IN ORDER TO REMOVE SKID!

NOTE: DO NOT ATTEMPT TO ROLL UNIT OFF SKID.

• The unit is secured to the skid with 4 slotted tie-down straps. Remove the four 5/16” bolts from the base channels in the tie-downs.

• Remove toekick and wall bracket. Set aside for final installation.

• Lift the unit off the skid with an appliance dolly. Handle

from the sides.

• Remove the four 7/16” bolts securing the tie-down

brackets to the skid.

• Route 1/4” OD copper or SmartConnect™ plastic tubing

between house cold water line and the water connection location.

• Tubing should be long enough to extend to the front of

the unit. Allow enough tubing to accommodate bend leading into the water line connection.

NOTE: The only Monogram approved plastic tubing is supplied in the SmartConnect™ Refrigerator Tubing kits. Do not use any other plastic water supply line because the line is under pressure at all times. Other types of plastic may crack or rupture with age and cause water damage to your home.

SmartConnect™ Refrigerator Tubing Kits are available in the following lengths:

2’ (.6 m) WX08X10002 8’ (2.4 m) WX08X10006 15’ (4.6 m) WX08X10015 25’ (7.6 m) WX08X10025

ADVERTENCIA

suministro de agua potable únicamente. Se requiere un suministro de agua fría para el funcionamiento de la máquina de hielos automática y de la jarra de llenado automático. La presión del agua deberá estar entre 40 y 120 p.s.i. (275 – 827 kPa).

ADVERTENCIA

Adhiera la abrazadera de la tubería usando el agujero existente únicamente. NO perfore el refrigerador.

Realice la conexión a un

PELIGRO DE DESCARGA ELÉCTRICA

Shut off the main water supply.

Turn on the nearest faucet long enough to clear the line of water.

• Install a shut-off valve between the icemaker water

valve and cold water pipe in a basement or cabinet.

The shut-off valve should be located where it will be easily accessible.

30

31-1000416 Rev. 0

Installation Instructions - Stainless Steel Installation

STEP 2 INSTALL WATER LINE (Cont.)

• Turn on the main water supply and flush debris. Run about a quart of water through the tubing into a bucket. Shut off water supply at the shut-off valve.

NOTE: Saddle type shut-off valves are included in many water supply kits. Before purchasing, make sure a saddle type valve complies with your local plumbing codes.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber.

STEP 3 INSTALL SIDE PANELS

Skip this step when not using side panels

If you are using 1/4” (0.63 cm) side panels, they should be inserted into the case trim.

Fasten the panels to the unit with stick-on hook and loop fastener strips before setting unit in place.

STEP 4 INSTALL ANTI-TIP BRACKET

(Cont.)

• Place the bottom of the wall bracket with tabs on the horizontal line. Align the center notch on the bracket with the center line on the wall.

STEP 4 INSTALL ANTI-TIP BRACKET

WARNING

The unit is top-heavy and must be secured to prevent the possibility of tipping forward.

AVERTISSEMENT

basculement

lourd en haut et il faut le maintenir en place pour éviter la possibilité de son basculement vers l’avant.

ADVERTENCIA

La unidad es pesada en su parte superior y se deberá asegurar a fin de evitar posibles caídas hacia adelante.

• The kit supplied with the unit contains 2 lag bolts and 4 toggles with bolts. The wall bracket will be attached to the wall in 4 places.

• Measure the opening where the unit is to be installed. Mark the center with a vertical line.

• Measure up 81 1/2 (207.01) from the floor. Mark this point on the wall.

• Using a level, draw a horizontal line on the wall at this height.

• Locate at least 2 studs on the back wall. Mark these points on the horizontal line.

Tip Over Hazard.

L’appareil ménager est beaucoup plus

Risque de

Riesgo de Caídas

• The anti-tip wall bracket has a series of holes. Select 2 holes that match with the located studs. Make sure the holes selected are on the center of the studs. Mark the wall at these points.

Center

Two Additional

Hole Locations at

Ends of Brackets

Wall Studs

• Mark an additional hole at each end of the bracket. If one of the studs is closer to the end of the bracket, mark an additional hole towards the center of the bracket.

Line on Wall

Center

Wall Bracket

Line On Wall

31-1000416 Rev. 0

31

Installation Instructions - Stainless Steel Installation

STEP 4 INSTALL ANTI-TIP BRACKET (Cont.)

• Drill 1/2” (1.27 cm) holes into the wall board at the locations marked for the toggles to be mounted (not the stud markings).

• Drill 3/16” (0.47 cm) holes into wooden studs where marked. If steel stud construction, drill 1/2” (1.27 cm) holes into the studs where marked. You will use 2 toggles with the metal studs.

Install Wall Toggles:

The wall toggles and bolts can be ordered as Service Kit #WR49X10193. Wall toggles are installed in the drywall and metal studs for stability. Install the wall toggles as follows:

• Drill 1/2” (1.27 cm) holes at the wall markings made in the holes at the ends of the wall bracket.

• Hold the metal channel flat

Plastic Straps

against the plastic straps and slide the channel through the hole.

• Gently pull back at the ends of the plastic straps to make the

Metal Channel

Cap

channel rest flush behind the wall.

• Hold the ends of the straps in one hand and slide the plastic cap along the straps until the flange of the cap is flush with the wall.

• Place your thumb between the plastic straps and bend up and down to snap the straps off at the wall.

Install Screws and Bolts:

• Have someone hold the wall bracket centered in place with each of the holes

Lag Screw

Wood Stud

aligned with the correct opening in the bracket and level with the horizontal line.

• Insert the lag screws through the bracket and into the stud. Tighten

Anti-Tip Wall Bracket

Drywall or Steel Stud

with a wrench.

• Insert the bolts into the

Bolt

toggle by hand until snug. Tighten with a wrench.

Wall To

Remove Grilles for Access to Anti-Tip Locking Hooks Fresh Food Unit

• Open the access door.

• Remove the 4 screws from the grille on the right and 3 screws from the grille on the left.

• Pull the bottom of the grille forward, down and out to remove.

Screws Screws

Freezer Unit

• Open the access door.

• Remove the 4 screws from the grille on the right and 3 screws from the grille on the left.

• Pull the bottom of the grille forward, down and out to remove.

Screws Screws

Power Cord

Locate the power cord inside the left cavity. If it has not been adjusted so the plug is easily accessible, do so now.

ggle

Anti-Tip Wall Bracket

32

31-1000416 Rev. 0

Installation Instructions - Stainless Steel Installation

STEP 4 INSTALL ANTI-TIP BRACKET

(Cont.)

Move Unit into Final Position

• Move appliance toward its final installed location. Align the tabs on the wall bracket with the openings in the back of the unit.

• The unit has “L” bolts in the upper left and right corners inside of the access compartment. These bolts will interlock with the wall bracket and secure the unit using the washers and hair pin cotters in the hardware kit once the unit has been leveled and is in the final position.

STEP 5 LEVEL UNIT

All models have 4-point leveling. The front is supported by leveling legs; the rear is supported by adjustable wheels. Both are accessible from the front of the unit.

• To level the back of the unit, turn the 7/16” hex nut located above the front wheels. Turn clockwise to raise or counterclockwise to lower the unit.

• For front leveling, use a 1-1/4” open-end wrench.

• Adjust height of unit to match installation cutout opening 84-1/2” (214.63 cm). The unit should be level and plumb with cabinetry.

The rear leveling wheels and front leveling legs are limited to a maximum height adjustment of 1” (2.54 cm). If the installation requires more than 84-1/2” (214.63 cm) height, the installer should elevate the unit on a sheet of plywood or runners. Cabinetry trim could also be added across the top of the opening to shorten the opening. If you attempt to raise the unit more than 1” (2.54 cm), you will damage the front leveling legs and the rear leveling wheels.

STEP 6 SECURE UNIT TO WALL

• The “L” rods can be found in the upper left and right corners of the unit in the access compartment. Look through the access compartment to make sure the rods line up with the anti-tip bracket.

• There are 2 washers and a hair pin cotter per rod. Remove the washers and hair pin cotter from the end of the rod.

• Rotate and move the “L” rod into the slot in the antitip bracket tab. Once it is in the slot, rotate the “L” rod so the hook portion is pointing down. The holes at the front end of the rod should be in a vertical position. Do this to both sides.

• Pull out on the end of the rod to make sure it is secure in the bracket.

• Locate the hole on the rod that is closest to the unit. A hair pin cotter will be put through this hole to secure the rod. If this hole appears to be too far away for a snug fit against the unit, add the washers one at a time until the pin will fit tightly into the hole.

• Align the straight section of the pin with the hole from the underside of the rod. Push the pin up until it snaps into position. Pliers may be used. NOTE: The hair pin cotter must be vertical when this step is completed to ensure the “L” rod is engaged in the bracket.

• Check the rod for tightness by pulling forward. If the rod moves, remove the hair pin cotter and place another washer on the rod. Reinsert the pin.

• Replace the grille panel.

Wall Bracket

“L” Rod

31-1000416 Rev. 0

33

Installation Instructions - Stainless Steel Installation

STEP 7 ADJUST DOOR SWING

NOTE: This appliance has a 3-position door stop.

When space does not allow the door to swing open fully to 115°, you may change the door swing to a 90° opening. A 130° door swing is available for standard installation only. Skip this step if door opening is

satisfactory for your installation situation.

Pin Location

for 90°

Door Swing

Pin Location

for 130°

Door Swing

Pin Location

as Shipped

for 115°

Door Swing

STEP 8 CONNECT WATER SUPPLY

(FREEZER MODELS ONLY)

WARNING

A cold water supply is required for automatic icemaker operation. The water pressure must be between 40 and 120 psi (275-827 kilopascals).

WARNING

Attach tubing clamp using existing hole only. DO NOT drill into the refrigerator.

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

Connect to potable water supply only.

ELECTRIC SHOCK HAZARD

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Open the grille to view the top hinge. Note the door stop pin locations. The pin is factory-installed in the 115° position.

• Use pliers to unscrew the door stop and reinstall into the 90 degree or 130 degree position. Close the grill.

ADVERTENCIA

suministro de agua potable únicamente. Se requiere un suministro de agua fría para el funcionamiento de la máquina de hielos automática y de la jarra de llenado automático. La presión del agua deberá estar entre 40 y 120 p.s.i. (275 – 827 kPa).

ADVERTENCIA

Adhiera la abrazadera de la tubería usando el agujero existente únicamente. NO perfore el refrigerador.

House

Water Supply

Realice la conexión a un

PELIGRO DE DESCARGA ELÉCTRICA

Freezer

Water Supply

• Locate and bring the tubing to the front of the cabinet.

• Turn the water on to flush debris from the line. Run about a quart of water through the tubing into a bucket, then shut off the water.

34

31-1000416 Rev. 0

Installation Instructions - Stainless Steel Installation

STEP 8 CONNECT WATER SUPPLY

(FREEZER MODELS ONLY) (Cont.)

Copper Tubing:

• Slip a 1/4” nut and ferrule (provided) over both ends of the copper tubing. Insert the tube into the union fitting on the unit and tighten the nut to the union.

• Turn on the water to check for leaks.

™

SmartConnect NOTE: The only Monogram-approved plastic tubing is

supplied in the SmartConnect™ Refrigerator Tubing kits. Do not use any other plastic water supply line because the line is under pressure at all times. Other types of plastic may crack or rupture with age and cause water

damage to your home.

• Insert the molded end of the tubing into the appliance or freezer connection. Tighten the compression nut until it is just hand-tight.

• Tighten one additional turn with a wrench. Overtightening can cause leaks!

• Turn on the water to check for leaks.

NOTE: Make sure excess tubing length does not interfere with the toekick installation.

Tubing:

STEP 9 START ICEMAKER (FREEZER MODELS ONLY)

CAUTION

injury, avoid contact with the moving parts of the ejector mechanism, or with the heating element that releases the cubes. Do not place fingers or hands on the automatic ice

making mechanism while the appliance is plugged in.

ATTENTION

évitez tout contact avec les pièces mobiles du mécanisme d’éjection ou l’élément chauffant qui libère les cubes. Ne placez pas les doigts ou les mains sur le mécanisme de production de glace automatique lorsque l’électroménager est branché dans la prise électrique.

PRECAUCIÓN

lesiones personales, evite el contacto con las partes móviles del mecanismo eyector o con el elemento de calefacción que libera los cubos. No coloque los dedos ni las manos en el mecanismo de la máquina de hielo automática mientras el electrodoméstico se encuentre enchufado.

• The icemaker will begin operation automatically.

• Be sure nothing interferes with the sweep of the feeler arm.

• Discard the first full bucket of ice cubes.

• To turn the icemaker off, slide the switch to OFF.

To minimize the risk of personal

Afin de réduire le risque de blessure,

Para minimizar el riesgo de

Icemaker

Power Switch

Feeler Arm

STEP 10 INSTALL TOEKICK

• Locate the supplied toekick (shipped taped to the side of the appliance). Install the toekick assembly with the 2 screws provided, adjust to the desired height and tighten the screws.

IMPORTANT: A custom toekick can be installed to match or complement the surrounding cabinetry but can NOT cover the horizontal vent slots of the factory toe kick.

31-1000416 Rev. 0

35

31-1000416 Rev. 0 11-19 GEA

Printed in the United States

NOTE: While performing installations described in this book, safety glasses or goggles should be worn.

NOTE: Product improvement is a continuing endeavor at Monogram. Therefore, materials, appearance and specifications are subject to change without notice.

INSTRUCTIONS

D’INSTALLATION

avec guide de construction

Réfrigérateurs et congélateurs intégraux encastrés 36 po

FRANÇAIS

MONOGRAM.COM

Consignes de sécurité

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT – Conservez ces instructions à

l’usage de l’inspecteur local. Observez tous les codes et décrets en vigueur.

Note à l’installateur – Assurez-vous de laisser ces

• instructions au consommateur.

Note au consommateur - Conservez ces instructions

•

avec votre manuel d’utilisation pour

Si vous avez reçu un appareil endommagé, veuillez communiquer immédiatement avec votre revendeur ou votre

entrepreneur.

consultation ultérieure.

Niveau de compétence – L’installation de cet appareil

exige des compétences de base en mécanique, menuiserie et plomberie. La responsabilité d’une installation adéquate relève de l’installateur. La garantie Monogram ne couvre pas les défectuosités du produit causées par une installation inadéquate. Consultez le manuel d’utilisation pour des renseignements sur la garantie.

AVERTISSEMENT

Branchez l’appareil dans une prise à 3 broches mise à la terre. N’enlevez pas la broche de mise à la terre. N’utilisez pas un adaptateur. Cessez immédiatement l’utilisation d’un cordon électrique

endommagé. Si le cordon électrique est endommagé, son remplacement doit être exécuté par un technicien en réparation qualifié au moyen d’un cordon de rechange autorisé par le fabricant.

AVERTISSEMENT

Ces électroménagers sont lourds du haut, notamment lorsqu’une porte est ouverte, de sorte qu’ils doivent être fixés pour prévenir un basculement vers l’avant susceptible d’occasionner des blessures graves ou la mort. Lisez et observez la totalité des instructions d’installation pour connaître la façon de fixer l’électroménager sur le dispositif antibasculement.

AVERTISSEMENT

Gardez les matières et les vapeurs inflammables à distance de l’électroménager. L’omission de prendre cette précaution peut entraîner un incendie, une explosion ou la mort.

AVERTISSEMENT

à la portée des enfants âgés de moins de 3 ans.

Risque d’électrocution.

N’utilisez pas un cordon de rallonge avec cet électroménager. Le non-respect de ces instructions peut occasionner un décès,

un incendie ou un choc électrique Suivez les instructions de la section Mise à la terre de l’appareil. Le circuit électrique auquel cet électroménager sera raccordé

doit comporter un disjoncteur ou un autre dispositif permettant de couper l’alimentation électrique à l’appareil après l’installation.

Risque de basculement.

Risque d’incendie ou d’explosion.

Pour réduire le risque d’étouffement pendant l’installation de ce produit, ne pas laisser les petites pièces

AVERTISSEMENT

Cet appareil est très lourd. Afin de réduire le risque de blessure pendant la manipulation et l’installation de cet électroménager, la participation de 3 personnes est nécessaire à l’exécution d’une installation correcte.

AVERTISSEMENT

portes et l’armoire sont particulièrement restreints. Soyez prudent lorsque vous fermez les portes en présence d’enfants.

Pour joindre le service Monogram de votre région, composez visitez monogram.com. Pour le service Monogram au Canada, visitez monogram.ca.

Pour le service des Pièces et accessoires Monogram, visitez monogram.com.

Risque lié à la manipulation d’un objet lourd

Gardez vos doigts éloignés des points de pincement. Les espaces entre les portes et ceux entre les

2

31-1000416 Rev. 0

Table des matières

Sécurité 2 Instructions pour une installation standard 4

Guide de planification

Dimensions et dégagements 5 Renseignements essentiels sur la personnalisation 7 Emplacement du réfrigérateur 7 Dimensions du panneau encadré ¼ po 8 Dimensions du panneau de recouvrement 3/4 po 8 Panneaux latéraux 9 Dimensions du panneau de grille ZKBFN720NII 9 Ouverture de porte à 130° 10

Instructions d’installation

Outils, quincaillerie, matériaux 11 Mise à la terre de l’appareil 11 Étape 1. Retirer l’emballage 12 Étape 2. Installer la conduite d’eau 12 Étape 3. Installer les panneaux latéraux 13 Étape 4. Installer le support antibasculement 13 Étape 5. Mettre l’appareil de niveau 16 Étape 6, Fixer l’appareil sur le mur 16 Étape 7. Régler l’angle d’ouverture de la porte 17 Étape 8. Installer le panneau de grille 17 Étape 9. Installer les panneaux encadrés 18 Étape 9A. Installer les panneaux de recouvrement 19 Étape 10. Raccorder l’alimentation d’eau 20 Étape 11. Démarrer la machine à glaçons 20 Étape 12. Installer le coup-de-pied 20

Instructions pour une installation affleurante 21 Instructions pour une installation

en acier inoxydable 22

Guide de planification

Dimensions et dégagements 23 Renseignements essentiels sur la personnalisation 25 Emplacement du réfrigérateur 25 Trousses D’accessoires en Option 25 Ouverture de porte à 130° 26

Instructions d’installation

Outils, quincaillerie, matériaux 27 Mise à la terre de l’appareil 27 Étape 1. Retirer l’emballage 28 Étape 2. Installer la conduite d’eau 28 Étape 3. Installer les panneaux latéraux 28 Étape 4. Installer le support antibasculement 29 Étape 5. Mettre l’appareil de niveau 31 Étape 6. Fixer l’appareil sur le mur 32 Étape 7. Régler l’angle d’ouverture de la porte 32 Étape 8. Raccorder l’alimentation d’eau 33 Étape 9. Démarrer la machine à glaçons 33 Étape 10. Installer le coup-de-pied 33

31-1000416 Rev. 0

3

Instructions pour une installation standard

4

31-1000416 Rev. 0

Guide technique – Installation standard

L’ESPACE D’INSTALLATION

35 ½ po

Largeur finale

2-5/16 po

5 ½ po

Zone

électrique

Alimentation

d’eau froide

3 ½ po

Embrasure finale max.

84 ½ po

9 po

Profondeur de découpe minimale 24 po

3 ½ po 3 ½ po

5 po 5 po

3 ½ po 3 ½ po

Localisation des raccordements d’eau et électrique

Les raccordements d’eau et électrique doivent être situés tel qu’illustré.

La profondeur de découpe doit être de 24 po (60,96 cm) minimum

L’appareil se projettera vers l’avant, légèrement au-delà des armoires, selon votre installation.

Profondeur de découpe en-dessous d’une sous-face :

Lors d’une installation en-dessous d’une sous-face, cette dernière ne doit pas excéder la profondeur d’installation de 24 po (60,96 cm) indiquée. Le garniture du caisson supérieur chevauche le bas de la sous-face.

Spécifications supplémentaires

• Une alimentation électrique de 115 volts, 60 Hz, 15 ou

20 ampères, est requise. Un circuit de dérivation distinct mis à la terre correctement ou un disjoncteur sont recommandés. Installez une prise électrique à 3 alvéoles correctement mise à la terre, encastrée dans le mur arrière. Le raccordement électrique doit être situé sur le mur arrière tel qu’illustré.

• La conduite d’eau peut pénétrer l’embrasure à travers le plancher ou le mur arrière. Cette conduite doit être constituée d’un tuyau de cuivre d’un diamètre extérieur de 1/4 po ou d’une trousse QuickConnect™ entre la conduite d’eau froide et le raccord d’eau, d’une longueur suffisante pour atteindre le devant de l’appareil. L’installation d’un robinet de sectionnement aisément accessible sur la conduite d’eau est requise.

Vue vers

le mur

75 ½ po

du plancher

au bas de la

zone électrique

DIMENSIONS ET DÉGAGEMENTS

35 po

Largeur

du caisson

*83 ½ po à l’arrière

Profondeur avec panneau de 3/4 po, 25 15/16 po

Dégagements du produit

Ces appareils sont dotés d’une butée de porte à 3 positions. L’angle d’ouverture de porte réglé à 115° à l’usine peut se ramener à 90° si le dégagement aux armoires ou aux murs adjacents est restreint. Commandez une butée de porte WX14X99 pour un réglage précis entre 90° et 130°.

23-7/8 po minimum

Ouverture de porte à 130º

130º

Ouverture de porte à 115°

115°

Allouez un dégagement minimal de 23-7/8 po (60,64 cm) pour une ouverture de porte complète à 130°. Allouez 15 po (38,1 cm) pour le retrait du plateau.

Pour une ouverture de porte à 90°, allouez un dégagement minimal de 4-9/16 po (11,59 cm) à un mur. Si la position de la butée de porte 90° est utilisée, l’accès au plateau est maintenue mais son retrait est restreint.

Voyez l’illustration de la page 10 pour déterminer la relation entre l’ouverture de porte et les armoires et comptoirs adjacents.

au mur

16-7/8 po

min. au

mur

25-3/8 po Profondeur du caisson

*84 po du plancher au cadre supérieur

36 po largeur cadre à cadre

Ouverture de porte à 90°

*Hauteur à la livraison. Le

produit peut s’ajuster pour prendre place dans une découpe dont la hauteur est d’un maximum de 84 ½ po (214,63 cm). Prenez note que la garniture du caisson supérieur sur le devant est plus haute de 1/2 po (1,27 cm) et qu’elle chevauchera la sous-face ou l’armoire du dessus. Utilisez les pieds de nivellement et les roulettes pour régler la hauteur d’un maximum de 1 po

(2,54 cm).

4-9/16 po minimum

au mur

23 7/8 po derrière le cadre

36-1/2 po

90°

31-1000416 Rev. 0

5

Guide technique – Installation standard

DÉGAGEMENTS

Ouverture de porte à 130º

130º

23-7/8 po minimum

au mur

Ouverture de porte à 90°

90°

4-9/16 po minimum

au mur

36-1/2 po

Ces appareils sont dotés d’une butée de porte à 3 positions. L’angle d’ouverture de porte réglé à 115° à l’usine peut se ramener à 90° si le dégagement aux armoires ou aux murs adjacents est restreint. Commandez une butée de porte WX14X99 pour un réglage précis entre 90° et 130°.

Installation dans un coin :

Allouez 23-7/8 po (60,64 cm) pour une ouverture pleine à 130°. Allouez 15 po (38,1 cm) pour le retrait du plateau. Allouez une dégagement minimal de 4-9/16 po (11,59 cm) si l’ouverture de la porte est réglée à 90° pour l’accès au plateau; le retrait de ce dernier sera toutefois restreint.

23-7/8 po minimum

au mur

Ouverture

de porte

à 130°

1 po

Ouverture

de porte

à 130°

23-7/8 po

minimum

au mur

2 po

16-7/8 po

Dégagements pour deux produits côte à côte s’ouvrant du même côté (gauche ou droit)

Allouez un dégagement minimum de 2 po (5,08 cm) entre les produits afin de ne pas gêner l’ouverture des portes. Commandez une butée de porte réglable WX14X99 afin de réduire l’angle de 115° déterminé à l’usine. Allouez un minimum de 16-7/8 po (42,86 cm) au mur pour obtenir une ouverture complète du tiroir et le retrait du plateau.

REMARQUE : La trousse d’union ZKBSN720NSS et ZKBFN720NII ne convient PAS à cette installation.

5 po

Dégagements pour installations avec portes simples côte à côte

Pour l’installation côte à côte de produits l’un s’ouvrant à gauche, l’autre à droite, un dégagement de 1 po (2,54 cm) entre les deux est requis. Commandez une trousse d’union ZKBSN720NSS pour une apparence intégrée sur 2 modèles en acier inoxydable installés côte-à-côte. Commandez la trousse d’union ZKBFN720NII pour une apparence intégrée sur 2 modèles à panneaux personnalisés installés côte-à-côte.

INSTALLATION

Trousse d’union ZKBSN720NSS et ZKBFN720NII

• Si vous installez deux appareils côte à côte, l’espace d’installa-

tion doit avoir une largeur de 71 ½ po (181,61 cm).

REMARQUE : Une découpe supplémentaire en largeur peut s’avérer nécessaire si des panneaux latéraux sont utilisés. Ajoutez l’épaisseur des panneaux latéraux à la découpe « finale » pour calculer la largeur.

• Les raccordements d’eau et électrique de chaque produit doivent

être situés tel qu’illustré.

• Une alimentation électrique distincte de 115 V, 60 Hz, 15 à 20

ampères, est recommandée pour chaque produit.

Dégagements pour deux produits côte à côte avec charnières gauche et droite ensemble Allouez 5 po

(12,7 cm) entre les deux produits afin d’empêcher qu’une porte heurte l’autre. Utilisez une butée de porte réglable WX14X99 afin de réduire l’angle de 115° déterminé à l’usine et ainsi permettre le retrait du plateau.

REMARQUE : La trousse d’union ZKBSN720NSS et ZKBFN720NII ne conviennent PAS à cette installation.

Largeur finale 71 ½ po

84 ½ po max.

83 ½ min

Embrasure

finale

2-5/16 po

Électricité

5-1/2 po

9 po

24 po de profondeur de découpe minimale

Alimentation

d’eau froide

3-1/2 po 3-1/2 po 3-1/2 po 3-1/2 po

5 po 5 po 5 po 5 po

3-1/2 po 3-1/2 po 3-1/2 po 3-1/2 po

3-1/2 po

9 po

Alimentation

d’eau froide

3-1/2 po

24-3/16 po

5-1/2 po

Zone

électrique

Vue vers le mur

75 ½ po du plancher au bas de la zone électrique

6

31-1000416 Rev. 0

Guide technique – Installation standard

RENSEIGNEMENTS ESSENTIELS SUR LA PERSONNALISATION : Trousses de panneaux encadrés et de recouvrement, de poignées et d’accessoires personnalisés

Les modèles à garniture sont conçus pour être personnalisés au moyen de panneaux décoratifs. Une porte et des panneaux de grille personnalisés, installés sur place, sont requis.

TROUSSES D’ACCESSOIRES EN OPTION

• ZKBFN720NII : Trousse d’union pour une apparence intégrée sur 2 modèles à panneaux personnalisés installés côte-à-côte.

• ZKLN : Trousse de poignée Visor pour utilisation sur modèles à panneaux personnalisés dans une installation standard.

EMPLACEMENT DU RÉFRIGÉRATEUR

• N’installez pas le réfrigérateur là où la température descendra sous 55 °F (13 °C). Il ne fonctionnera pas à une fréquence suffisante pour maintenir des températures adéquates.

• N’installez pas le réfrigérateur là où la température s’élèvera au-dessus de 100 °F (37 °C). Il ne fonctionnera pas correctement.

• N’installez pas le réfrigérateur à un endroit exposé à l’eau (pluie, etc.) ou aux rayons directs du soleil.

• Installez le réfrigérateur sur un plancher suffisamment solide pour le supporter en pleine charge.

31-1000416 Rev. 0

7

Guide technique – Installation standard

DIMENSIONS DU PANNEAU ENCADRÉ DE 1/4 po (0,63 cm)

Si vous choisissez d’installer des panneaux encadrés, ils doivent être découpés aux dimensions indiquées. Les panneaux vont glisser dans le cadre sur la porte et la grille.

Si le panneau personnalisé mesure moins de 1/4 po (0,63 cm) d’épaisseur et qu’il présente du jeu dans le cadre de porte, on peut le rembourrer avec un matériau de bourrage ou du ruban de mousse afin d’améliorer son ajustement.

REMARQUE IMPORTANTE : Le poids maximal du panneau de porte est de 67 lb (30 kg). Le poids total maximal du panneau de grille assemblé est de 11 lb (5 kg).

A

Panneau

de grille

Dimensions du panneau encadré

B

1/4 po (0,63 cm) Panneau encadré

A (Largeur) B (Hauteur grille) C (Hauteur porte)

33-7/8 po (86,04 cm) 8-7/8 po (22,54 cm) 69-5/16 po (176,05 cm)

Dimensions du panneau de recouvrement

A (Largeur) B (Hauteur grille) 69-5/16”(176,05 cm) 33-7/8 po (86,04 cm) 8-7/8” (22,54 cm) 69-5/16”(176,05 cm) 32-1/2 po (82,55 cm) 7-5/8” (20 cm) 67-15/16 po

34-1/8 po (96,67 cm) 9 po (22,86 cm) 69-9/16 po

Panneau

de porte

1/4 po (0,63 cm) Panneau de fond

C

0,10 po (0,25 cm) Panneau d’espacement

3/4 po (1,9 cm) Panneau de recouvrement

5/16 po Garniture apparente

Porte

Panneau 1/4 po

(172,56 cm)

(176,69 cm)

DIMENSIONS DU PANNEAU DE RECOUVREMENT DE 3/4 po (1,9 cm)

Pour une apparence plus personnalisée, on peut installer des panneaux de recouvrement sur les modèles à garniture. Le panneau de recouvrement peut être fixé sur un panneau de fond de 1/4 po (0,63 cm) qui glisse dans la garniture. Un panneau d’espacement de 0,10 po (0,25 cm) d’épaisseur peut être placé entre les panneaux de recouvrement et de fond.

REMARQUE IMPORTANTE : Le poids total maximal du panneau de porte assemblé est de 67 lb (30 kg). Le poids total maximal du panneau de grille assemblé est de 11 lb (5 kg).

Assemblez les panneaux avec de la colle et des vis.

• Centrez le panneau d’espacement sur le panneau de fond, de gauche à droite et de haut en bas. Fixez les panneaux avec de la colle.

• Centrez les panneaux d’espacement et de fond sur le panneau de recouvrement et fixez avec de la colle et des vis. Les vis doivent être fraisées dans le panneau de fond.

Porte

Panneau de

fond 1/4 po

Panneau de recouvrement

Panneau d’espacement 0,10 po

REMARQUE : Le décalage de gauche à droite n’est pas toujours égal au décalage de haut en bas.

8

31-1000416 Rev. 0

Guide technique – Installation standard

PANNEAUX LATÉRAUX

Les panneaux latéraux doivent être utilisés lorsque les côtés de l’appareil sont exposés. Les panneaux latéraux de 1/4 po (0,63 cm) vont glisser dans la garniture de caisson latéral. Fixez les panneaux sur l’appareil à l’aide de bandes autoagrippantes adhésives. Commandez les panneaux latéraux auprès du fabricant d’armoires.

• Découpez une encoche dans le coin supérieur frontal comme illustré pour procurer le dégagement nécessaire aux clavettes d’angle de la garniture latérale frontale.

*Selon la hauteur

de l’installation.

*84 po

24 po

3/16 po

1-7/8 po

*3 po to 4 po

2-9/16 po

DIMENSIONS DU PANNEAU DE GRILLE ZKBFN720NII

La trousse d’union ZKBFN720NII permet l’installation d’un panneau de grille encadré ou de recouvrement.

A

Panneau de grille

Dimensions du panneau encadré

1/4 po (0,63 cm)

Panneau encadré

Dimensions du panneau de recouvrement

1/4 po (0,63 cm) Panneau de fond

0,10 po (0,25 cm) Panneau d’espacement

3/4 po (1,9 cm) Panneau de recouvrement

REMARQUE IMPORTANTE : Le poids maximal du panneau de grille de jonction est de 25 lb (11,24 kg).

A (Largeur) B (Hauteur grille)

69-7/8” (177,48 cm) 8-7/8” (22,54 cm)

A (Width) B (Grille Height)

69-7/8” (177,48cm) 8-7/8” (22,54 cm)

68-1/2” (97,79 cm) 7-5/8” (20 cm)

70-1/8” (178,12 cm) 9” (22,86 cm)

B

Panneau de recouvrement

Panneau d’espacement

Panneau de fond

Assemblez les panneaux de recouvrement de la même façon que le panneau de porte.

31-1000416 Rev. 0

9

Guide technique – Installation standard

Armoires sans cadre : La garniture de cais-

son chevauche les armoires dans le haut et les côtés. Par conséquent, les armoires sans cadre

Réfrigérateur ou congélateur

23-7/8 po depuis l’arrière de l’appareil

peuvent nécessiter des baguettes de bourrage afin de ne pas gêner l’ouverture de porte d’armoire. L’embrasure doit donc tenir compte des baguettes de bourrage.

Garniture de caisson

1/4 po

1/2 po

3/4 po

1 po

1-1/2 po

1-1/4 po

1-3/4 po

2 po

3 po

2-3/4 po

2-1/2 po

2-1/4 po

Devant de l’armoire

1/4 po

1/2 po

3/4 po

1 po

Panneau de recouvrement 3/4 po (Épaisseur nominale)

Vue de dessus Ouverture de porte 130° Échelle 1:1

Porte

10

1/4 po

1/2 po

3/4 po

1 po

1-1/4 po

31-1000416 Rev. 0

Instructions d’installation – Installation standard

OUTILS ET MATÉRIAUX NÉCESSAIRES

• Cisaille de ferblantier pour couper le cerclage

• Tournevis cruciforme no 2

• Escabeau

• Perceuse et forets 1/2 et 3/16 po

• Seau

• Douilles 1/4, 1/2, 5/16 et 7/16 po

• Niveau

• Lunettes de protection

• Diable pour électroménagers

• Pince

• Coupe-tube

• Détecteur de montant

• Clés ouvertes 7/16 et 1 ¼ po

• Tuyau de conduite d’eau en cuivre 1/4 po ou trousses de tuyau pour réfrigérateur SmartConnect™

• Robinet de sectionnement d’eau (facultatif mais recommandé)

• Panneaux personnalisés pour porte et panneau de grille

• Vis pour fixer l’appareil aux armoires

• Bandes autoagrippantes adhésives pour panneaux latéraux 1/4 po (0,63 cm)

QUINCAILLERIE FOURNIE

• Bouchon de dérivation de filtre à eau

• Support antibasculement

• 3 tirefonds

• 2 goupilles bêta (forme d’épingle à cheveux)

• 4 rondelles

• 5 ancrages à ailettes avec boulons

• Coup-de-pied

PLANCHER

Pour une installation correcte, il faut placer ce produit sur la surface de niveau d’un matériau solide de la même hauteur que le reste du plancher. Cette surface doit être suffisamment solide pour supporter un réfrigérateur ou congélateur en pleine charge, soit environ 1200 lb (545 kg) par appareil.

REMARQUE : Protégez le fini du plancher. Découpez une grande section de carton et placez-la sous le produit là où vous travaillez.

REMARQUE : Non recommandé pour l’installation sur un plancher recouvert de moquette.

LA TERRE DE L’UNITÉ

AVERTISSEMENT

électrique.

Le non-respect de ces instructions peut entraîner des risques d’incendies, des chocs électriques ou la mort.

Le cordon d’alimentation de cet appareil est équipé d’une fiche à trois broches (pour une mise à la terre) qui s’adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimiser les risques de chocs électriques par cet appareil.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s’assurer que le système est correctement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la responsabilité et l’obligation de la remplacer par une prise triphasée correctement mise à la terre.

NE COUPEZ PAS OU N’ENLEVEZ PAS, SOUS AUCUN PRÉTEXTE, LA TROISIÈME BROCHE DE MISE À LA TERRE DU CORDON D’ALIMENTATION.

N’UTILISEZ PAS D’ADAPTATEUR POUR BRANCHER LE RÉFRIGÉRATEUR À UNE PRISE BIPHASÉE.

N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Risque de choc

31-1000416 Rev. 0

11

Instructions d’installation – Installation standard

ÉTAPE 1 RETIRER L’EMBALLAGE

• L’appareil est fixé à la

AVERTISSEMENT

basculement

qu’en bas. Il faut être prudent lors des déplacements. Si un diable est utilisé, il faut soulever le réfrigérateur sur le côté seulement.

• Avec précaution, coupez le cerclage dans le haut et le bas, retirez la boîte extérieure.

• Retirez les montants d’angle arrière (2) en les glissant.

• Retirez la boîte dans le haut de la carrosserie.

REMARQUE : IL N’EST PAS NÉCESSAIRE DE COUCHER

L’APPAREIL POUR RETIRER LA PALETTE!

REMARQUE : NE TENTEZ PAS DE ROULERL’APPAREIL HORS DE LA PALETTE.

Le produit est beaucoup plus lourd en haut

Risque de

palette au moyen de 4 cornières à fente. Retirez les quatre boulons 5/16 po des rainures de base dans les cornières.

• Retirez le coup-de-pied et le support mural. Mettez-les de côté pour l’installation finale.

• Soulevez l’appareil pour le dégager de la palette à l’aide d’un diable pour électroménagers. Manipulez l’appareil par ses côtés.

• Retirez les quatre boulons 7/16 po qui fixent les cornières dans la palette.

ÉTAPE 2 INSTALLER LA CONDUITE D’EAU

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

• Acheminez le tuyau de cuivre 1/4 po (dia. ext.) ou le tuyau en plastique SmartConnect™ entre la conduite d’eau froide du domicile et le lieu du raccordement d’eau.

• Le tuyau doit être suffisamment long pour atteindre le devant de l’appareil. Allouez une longueur suffisante pour tenir compte de la courbe menant au raccord de la conduite d’eau.

REMARQUE : Le seul tuyau en plastique approuvé par Monogram est celui des trousses de tuyau pour réfrigérateur SmartConnect™. N’utilisez pas d’autres tuyaux d’alimentation d’eau en plastique car le tuyau sera sous pression en tous temps. Les autres types de tuyau en plastique peuvent se fissurer et se rompre avec le temps et causer des dégâts d’eau dans votre domicile.

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

Les trousses de tuyau pour réfrigérateur SmartConnect™ sont offertes dans les longueurs suivantes

2 pi (0,6 m) WX08X10002 8 pi (2,4 m) WX08X10006 15 pi (4,6 m) WX08X10015 25 pi (7,6 m) WX08X10025

Fermez l’alimentation d’eau principale.

Ouvrez le robinet le plus près suffisamment longtemps pour nettoyer la conduite d’eau.

• Installez un robinet de sectionnement entre le robinet d’eau de la machine à glaçons et le tuyau d’eau froide dans le sous-sol ou une armoire. Le robinet de sectionnement doit se situer à un endroit facilement accessible.

• Ouvrez l’alimentation d’eau principale et rincez les débris. Faites circuler environ un litre d’eau dans un seau par le tuyau. Fermez l’alimentation d’eau au robinet de sectionnement.

REMARQUE : Des robinets de sectionnement à étrier sont inclus dans plusieurs trousses d’alimentation d’eau. Avant d’acheter, assurez-vous que ce type de robinet est conforme à votre code de plomberie local.

Support antibasculement

Enlever les cornières

Coup-de-pied

Alimentation

d’eau froide

3 ½ po 3 ½ po

5 po 5 po

3 ½ po 3 ½ po

3 ½ po

REMARQUE : Les codes de plomberie 248CMR du Commonwealth du Massachusetts doivent être respectés. Les robinets à étrier sont illégaux et leur utilisation prohibée dans le Massachusetts. Consultez votre plombier agréé.

12

31-1000416 Rev. 0

Instructions d’installation – Installation standard

ÉTAPE 3 INSTALLER LES PANNEAUX LATÉRAUX

Sautez cette étape si vous n’utilisez pas de panneaux latéraux

Si vous utilisez des panneaux latéraux de 1/4 po, ils doivent être insérés dans la garniture du caisson.

ÉTAPE 4 INSTALLER LE SUPPORT ANTIBASCULEMENT

Fixez les panneaux à l’appareil à l’aide de bandes autoagrippantes adhésives avant de mettre l’appareil en place.

AVERTISSEMENT

basculement

en haut et il faut le maintenir en place pour éviter la possibilité de son basculement vers l’avant.

• La trousse fournie avec l’appareil contient 2 tirefonds et 4 ancrages à ailettes avec boulons. Le support mural sera fixé au mur à 4 endroits.

• Mesurez l’embrasure où l’appareil sera installé. Marquez le centre par une ligne verticale.

• Mesurez jusqu’à 81 ½ po (207,01 cm) depuis le plancher. Marquez ce point sur le mur.

• À l’aide d’un niveau, tracez une ligne horizontale sur le mur à cette hauteur.

L’appareil ménager est beaucoup plus lourd

Risque de

• Placez le bas du support mural muni de languettes sur la ligne horizontale. Alignez l’encoche centrale du support sur la ligne de centre sur le mur.

Support mural

Centre

Ligne sur le mur

Deux orifices

supplémentaires

aux extrémités

du support

Montants muraux

• Le support mural antibasculement est percé d’une série de trous ovales. Choisissez 2 ovales qui correspondent aux montants repérés. Assurez-vous que les ovales choisis sont au centre des montants. Marquez le mur à ces points.

Au plancher

• Repérez au moins 2 montants sur le mur arrière. Marquez ces points sur la ligne horizontale.

31-1000416 Rev. 0

Ligne sur le mur

Centre

• Marquez un trou supplémentaire à chaque extrémité du support. Si l’un des montants est plus près d’une extrémité du support, marquez un trou supplémentaire vers le centre du support.

• Percez des trous de 1/2 po (1,27 cm) dans le panneau mural aux marques où les ancrages à ailettes seront insérés (et non aux marques des montants).

• Percez des trous de 3/16 po (0,47 cm) dans les montants de bois aux marques. Si les montants sont en acier, percez des trous de 1/2 po (1,27 cm) dans ces montants aux marques. Vous utiliserez 2 ancrages à ailettes pour les montants en acier.

13

Instructions d’installation – Installation standard

ÉTAPE 4 INSTALLER LE SUPPORT ANTIBASCULEMENT (suite)

Installer les ancrages à ailettes muraux :

Pour se procurer les ancrages à ailettes et les boulons associés, on peut commander la trousse de réparation no WR49X10193. Les ancrages à ailettes sont installés dans les cloisons sèches et les montants métalliques pour la stabilité. Installez ces ancrages de la façon suivante :

• Percez des trous de 1/2 po (1,27 cm) aux points marqués dans les ovales aux extrémités du support mural.

• Tenez le profilé métallique à plat contre les bandes en plastique et glissez le profilé dans le trou.

Bandes en plastique

Profilé métallique

Installez les vis et les boulons :

• Demandez à une personne de tenir le support mural centré et en position, avec chaque trou aligné sur chaque ovale correspondant du support, de niveau avec la ligne horizontale.

• Insérez les tirefonds à travers le support dans le montant. Serrez à l’aide d’une clé.

Montant en bois

Tirefond

• Tirez délicatement les extrémités des bandes en plastique vers l’arrière pour que le profilé se place à angle droit derrière le mur.

• Tenez les extrémités des bandes d’une main et glissez le capuchon en plastique le long des bandes jusqu’à ce que le rebord du capuchon soit à égalité du mur.

Capuchon

• Placez votre pouce entre les bandes en plastique puis pliez celles-ci de haut en bas pour les dégager du mur.

Support mural antibasculement

• Vissez à la main les boulons dans les ancrages jusqu’au bout. Serrez ensuite avec une clé.

Cloison sèche ou

montant métallique

Boulon

Ancrage à ailettes

Support mural antibasculement

14

31-1000416 Rev. 0

Instructions d’installation – Installation standard

ÉTAPE 4 INSTALLER LE SUPPORT ANTIBASCULEMENT (suite)

Retirer les grilles pour l’accès aux crochets de verrouillage antibasculement

Réfrigérateur

• Ouvrez le panneau d’accès.

• Retirez 4 vis de la grille à droite et 3 vis de la grille à gauche.

• Tirez le bas des grilles vers l’avant, le bas puis l’extérieur pour les dégager.

Vis Vis

Congélateur

• Ouvrez le panneau d’accès.

• Retirez 4 vis de la grille à droite et 3 vis de la grille à gauche.

• Tirez le bas des grilles vers l’avant, le bas puis l’extérieur pour les dégager.

Cordon d’alimentation

Repérez le cordon d’alimentation à l’intérieur de la cavité gauche. S’il n’a pas été disposé pour que sa fiche soit facilement accessible, faites-le maintenant.

Boulon en « L »

Emplacement du cordon d’alimentation

Déplacez l’appareil à sa position finale

• Déplacez l’appareil vers sa position installée finale. Alignez les languettes du support mural sur les orifices à l’arrière de l’appareil.

• L’appareil est doté de boulons en « L » dans les coins gauche et droit supérieurs à l’intérieur du compartiment d’accès. Ces boulons vont s’enclencher sur le support mural et fixer l’appareil à l’aide de rondelles et de goupilles bêta (fournies dans la trousse de quincaillerie) une fois celui-ci mis de niveau dans sa position finale.

31-1000416 Rev. 0

Vis Vis

15

Instructions d’installation – Installation standard

ÉTAPE 5 METTRE L’APPAREIL DE NIVEAU

Tous les modèles sont dotés de 4 points de nivellement. Le devant est supporté par des pieds de nivellement, l’arrière par des roulettes réglables. Les deux types sont accessibles depuis le devant de l’appareil.

• Pour mettre de niveau l’arrière de l’appareil, tournez l’écrou hexagonal 7/16 po situé au-dessus des roulettes frontales. Tournez dans le sens des aiguilles pour lever l’appareil ou dans le sens contraire pour l’abaisser.

• Pour la mise à niveau du devant, utilisez une clé ouverte de 1 ¼ po.

• Réglez la hauteur de l’appareil pour l’adapter à l’embrasure découpée de 84 ½ po (214,63 cm). L’appareil doit être de niveau et d’équerre avec les armoires.

Écrou hexagonal qui règle les roulettes arrière

Pied de nivellement

Le réglage en hauteur des roulettes arrière et des pieds de nivellement à l’avant est limité à 1 po (2,54 cm). Si l’installation exige une hauteur supérieure à 84 ½ po (214,63 cm), l’installateur doit monter l’appareil sur une feuille de contreplaqué ou des patins. Une garniture d’armoire pourra aussi être ajoutée dans le haut de l’embrasure pour la raccourcir. Si vous tentez d’élever l’appareil de plus de 1 po (2,54 cm), vous allez endommager les pieds de nivellement et les roulettes.

ÉTAPE 6 FIXER L’APPAREIL SUR LE MUR

• Les tiges en « L » se trouvent dans les coins gauche et droit supérieurs de l’appareil dans le compartiment d’accès. Regardez dans le compartiment d’accès pour vous assurer que les tiges s’alignent sur le support antibasculement.

Tige en « L » orientée vers le bas et enclenchée dans le support

• Il y a 2 rondelles et une goupille bêta par tige. Retirez les rondelles et la goupille de l’extrémité de la tige.

• Faites pivoter et bouger la tige en « L » dans la fente de la languette du support antibasculement. Une fois dans la fente, faites pivoter la tige de façon que sa partie en crochet pointe vers le bas. Les trous à l’extrémité avant de la tige doivent être en position verticale. Procédez ainsi des deux côtés.

• Tirez sur l’extrémité de la tige pour vous assurer qu’elle est bien enclenchée dans le support.

• Repérez le trou dans la tige qui se trouve au plus près de l’appareil. Une goupille bêta sera insérée dans ce trou pour verrouiller la tige. Si ce trou semble trop loin pour assurer un bon ajustement contre l’appareil, ajoutez une rondelle à la fois jusqu’à ce que la goupille soit bien ajustée dans le trou.

• Alignez la section droite de la goupille sur le trou du dessous de la tige. Poussez la goupille vers le haut jusqu’à ce qu’elle s’enclenche en position. Une pince peut être utilisée. REMARQUE : La goupille bêta doit être verticale une fois cette étape achevée pour s’assurer que la tige en « L » est bien enclenchée dans le support.

• Vérifiez le bon ajustement de la tige en la tirant vers l’avant. Si elle bouge, retirez la goupille bêta et placez une autre rondelle sur la tige. Réinsérez la goupille.

• Replacez le panneau de grille.

Tige en « L »

Support mural

Tige en « L »

Goupille bêta à la verticale

Rondelle

16

31-1000416 Rev. 0

Instructions d’installation – Installation standard

ÉTAPE 7 RÉGLER L’ANGLE D’OUVERTURE DE PORTE

REMARQUE :Cet électroménager est doté d’une butée de

porte à 3 positions. Si l’espace ne permet pas une ouverture de porte complète à 115°, il est possible de ramener l’angle à 90°. L’ouverture à 130° n’est possible que pour l’installation standard. Sautez cette étape si l’angle d’ouverture de porte est satisfaisante dans le cas de votre installation.

Position de

la butée pour

une ouverture

à 90°

• Ouvrez le capot pour voir la charnière supérieure. Notez les positions de la butée de porte. Celle-ci est insérée à la position 115° à l’usine.

• Fermez la porte. Utilisez une pince pour dévisser la butée et la réinstaller à la position 90° ou 130°.

Position de

la butée pour

une ouverture

à 130°

Position de

la butée à la

livraison (115°)

ÉTAPE 8 INSTALLERLE PANNEAU DE GRILLE

• Levez le panneau d’accès à sa position de blocage.

• Desserrez les vis de la garniture latérale derrière le cadre. Retirez la garniture inférieure.

• Glissez le panneau au-dessus du panneau métallique, dans la garniture.

• Si nécessaire, tapotez avec un bloc de bois jusqu’à ce que le panneau glisse sous la pièce de garniture supérieure.

• Réassemblez la garniture inférieure. Serrez les vis.

• Réglez le ressort de charnière selon le poids du panneau, si nécessaire.

31-1000416 Rev. 0

17

Instructions d’installation – Installation standard

ÉTAPE 9 INSTALLER LES PANNEAUX ENCADRÉS

Modèles main droite illustrés. Utilisez les mêmes instructions pour les modèles main gauche. SI VOUS INSTALLEZ DES PANNEAUX DE RECOUVREMENT, ALLEZ À L’ÉTAPE 9A.

Garniture

de porte

Porte

Utiliser les

trous avant

pour fixer

la garniture

Utiliser les trous arrière

pour fixer la poignée

Visor de la trousse

en option ZKLN

• Il y a deux jeux de trous dans la garniture de poignée latérale. Replacer la garniture latérale de la poignée en installant les vis d’origine dans TOUS les trous de vis.

Installer le panneau de porte :

• Ouvrez la porte à 90°.

• Retirez les 12 vis qui fixent la garniture, levez la garniture pour la dégager. Conservez les vis.

• Glissez le panneau encadré dans la garniture de porte.

18

31-1000416 Rev. 0

Instructions d’installation – Installation standard

ÉTAPE 9A INSTALLER LES PANNEAUX DE RECOUVREMENT

Modèles main droite illustrés. Utilisez les mêmes instructions pour les modèles main gauche.

Garniture

de porte

Porte

Utiliser les trous avant

pour fixer la poignée

Visor de la trousse

en option ZKLN

Utiliser les trous arrière

pour fixer la garniture

Installer le panneau de porte :

• Ouvrez la porte à 90°. Retirez les 6 vis à tête cruciforme de la poignée de porte.

• Retirez la poignée. Conservez toutes les vis.

• Retirez les 6 vis qui fixent la garniture, levez la garniture pour la dégager. Conservez les vis.

• Glissez le panneau de recouvrement dans la garniture de porte.

• Il y a deux jeux de trous dans la garniture de poignée latérale. Replacer la garniture latérale de la poignée en installant les vis d’origine dans TOUS les trous de vis.

Poignées personnalisées

Si vous utilisez des poignées personnalisées, la poignée doit être correctement fixée sur le panneau avant de glisser ce dernier dans la garniture.

• Le fabricant d’armoires fournira la poignée et la quincaillerie personnalisées.

31-1000416 Rev. 0

19

Instructions d’installation – Installation standard

ÉTAPE 10 RACCORDER L’ALIMENTATION D’EAU (CONGÉLATEURS SEULEMENT)

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

Alimentation

d’eau

du domicile

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

Alimentation

d’eau

du congélateur

ÉTAPE 11 DÉMARRER LA MACHINE À GLAÇONS (CONGÉLATEURS SEULEMENT)

ATTENTION

évitez tout contact avec les pièces mobiles du mécanisme d’éjection ou l’élément chauffant qui libère les cubes. Ne placez pas les doigts ou les mains sur le mécanisme de production de glace automatique lorsque l’électroménager est branché dans la prise électrique.

• La machine à glaçons commencera à fonctionner automatiquement.

• Assurez-vous que rien ne gêne le mouvement du bras palpeur.

• Jetez le premier remplissage du bac à glaçons.

• Pour éteindre la machine à glaçons, glissez l’interrupteur à la position OFF (arrêt).

Afin de réduire le risque de blessure,

Machine à glaçons

Interrupteur marche-arrêt

Bras palpeur

• Repérez et acheminer le tuyau jusqu’à l’avant de l’appareil.

• Ouvrez l’alimentation d’eau pour rincer les débris dans la conduite. Faites circuler environ un litre d’eau dans un seau par le tuyau, puisfermez l’alimentation d’eau.

Tuyau en cuivre :

• Glissez un écrou 1/4 po et une bague (fournis) sur les deux extrémités du tuyau de cuivre. Insérez le tuyau dans le raccord union de l’appareil et serrez l’écrou sur ce raccord.

• Ouvrez l’eau pour vérifier l’absence de fuites.

Tuyau SmartConnect™ : REMARQUE : Le seul tuyau en plastique approuvé

par Monogram est celui des trousses de tuyau pour réfrigérateur SmartConnect™. N’utilisez pas d’autres tuyaux d’alimentation d’eau en plastique car le tuyau sera sous pression en tous temps. Les autres types de tuyau en plastique peuvent se fissurer et se rompre avec le temps et causer des dégâts d’eau dans votre domicile.

• Insérez l’extrémité moulée du tuyau dans le raccord de l’appareil ou du congélateur. Serrez l’écrou à compression à la main.

• Serrez d’un tour supplémentaire à l’aide d’une clé. Serrer excessivement peut causer des fuites!

• Ouvrez l’eau pour vérifier l’absence de fuites.

REMARQUE : Assurez-vous qu’une longueur de tuyau excédentaire ne gêne pas l’installation du coup-de-pied.

ÉTAPE 12 INSTALLER LE COUPDE-PIED

• Repérer le coup-de-pied fourni (attachés sur le côté de l’appareil à la livraison). Installez l’assemblage de coup-depied à l’aide de 2 vis fournies, ajustez la hauteur désirée et serrez les vis.

IMPORTANT : Un coup-de-pied personnalisé peut être installé pour s’apparier aux armoires environnantes ou les compléter, mais il ne peut PAS recouvrir les fentes de ventilation horizontales du coup-de-pied installé à l’usine.

20

31-1000416 Rev. 0

Instructions pour une installation affleurante

TROUSSE POUR INSTALLATION AFFLEURANTE ZKFN REQUISE

La trousse pour installation affleurante comprend les instructions d’installation, les coup-de-pieds modifiés, l’assemblage du caisson et d’autres composants nécessaires.

31-1000416 Rev. 0

21

Installation en acier inoxydable

22

31-1000416 Rev. 0

Guide technique – Installation en acier inoxydable

L’ESPACE D’INSTALLATION

35 ½ po

Largeur finale

2-5/16 po

5 ½ po

Zone

électrique

Alimentation

d’eau froide

3 ½ po

Embrasure finale max.

84 ½ po

9 po

Profondeur de découpe minimale 24 po

3 ½ po 3 ½ po

5 po 5 po

3 ½ po 3 ½ po

Localisation des raccordements d’eau et électrique

Les raccordements d’eau et électrique doivent être situés tel qu’illustré.

La profondeur de découpe doit être de 24 po (60,96 cm) minimum

L’appareil se projettera vers l’avant, légèrement au-delà des armoires, selon votre installation.

Profondeur de découpe en-dessous d’une sous-face :

Lors d’une installation en-dessous d’une sous-face, cette dernière ne doit pas excéder la profondeur d’installation de 24 po (60,96 cm) indiquée. Le garniture du caisson supérieur chevauche le bas de la sous-face.

Spécifications supplémentaires

• Une alimentation électrique de 115 volts, 60 Hz, 15 ou 20 ampères, est requise. Un circuit de dérivation distinct mis à la terre correctement ou un disjoncteur sont recommandés. Installez une prise électrique à 3 alvéoles correctement mise à la terre, encastrée dans le mur arrière. Le raccordement électrique doit être situé sur le mur arrière tel qu’illustré.

• La conduite d’eau peut pénétrer l’embrasure à travers

le plancher ou le mur arrière. Cette conduite doit être constituée d’un tuyau de cuivre d’un diamètre extérieur de 1/4 po ou d’une trousse QuickConnect™ entre la conduite d’eau froide et le raccord d’eau, d’une longueur suffisante pour atteindre le devant de l’appareil. L’installation d’un robinet de sectionnement aisément accessible sur la conduite d’eau est requise.

Vue vers

le mur

75 ½ po

du plancher

au bas de la

zone électrique

DIMENSIONS ET DÉGAGEMENTS

35 po

Largeur

du caisson

*83-1/2 po

à l’arrière

Profondeur incluant les poignées : Modèles acier inoxydable 27 5/8 po Modèles professionnels 28 5/8 po

23-5/8 po Profondeur du caisson

*84 po du plancher au cadre supérieur

36 po largeur cadre à cadre

Dégagements du produit

Ces appareils sont dotés d’une butée de porte à 3 positions. L’angle d’ouverture de porte réglé à 115° à l’usine peut se ramener à 90° si le dégagement aux armoires ou aux murs adjacents est restreint. Commandez une butée de porte WX14X99 pour un réglage précis entre 90° et 130°.

Ouverture de porte à 130° Ouverture de porte à 90°

po

22-3/4

minimum

Ouverture

de porte à 130°

130°

au mur

Ouverture de porte à 115°

16 po

min. au

mur

115°

Allouez un dégagement minimal de 22-3/4 po (57,8 cm) pour une ouverture de porte complète à 130°. Allouez 15 po (38,1 cm) pour le retrait du plateau.

Pour une ouverture de porte à 90°, allouez un dégagement minimum de 4-9/16 po (11,81 cm) à un mur pour les modèles à panneau encadré ou en acier inoxydable. Si la position de butéeà 90° est utilisée, l’accès au plateau est maintenu mais son retrait est restreint.

Voyez l’illustration de la page 42 pour déterminer la relation entre l’ouverture de porte et les armoires et comptoirs adjacents.

*Hauteur à la livraison.

Le produit peut s’ajuster pour prendre place dans une découpe dont la hauteur est d’un maximum de 84 ½ po (214,63 cm). Prenez note que la garniture du caisson supérieur sur le devant est plus haute de 1/2 po (1,27 cm) et qu’elle chevauchera la sous-face ou l’armoire du dessus. Utilisez les pieds de nivellement et les roulettes pour régler la hauteur d’un maximum de 1 po (2,54 cm).

Ouverture de porte à 90°

90°

4-9/16 po Distance min. au mur

23-5/8 po derrière le cadre

36-1/2 po

31-1000416 Rev. 0

23

Guide technique – Installation en acier inoxydable

DÉGAGEMENTS

4-9/16 po minimum

au mur

36-1/2 po

Ouverture

de porte à 130°

130°

22-3/4

minimum

au mur

po

Ouverture de porte à 90°

90°

Ces appareils sont dotés d’une butée de porte à 3 positions. L’angle d’ouverture de porte réglé à 115° à l’usine peut se ajusté à 90° ou 130° si le dégagement aux armoires ou aux murs adjacents est restreint. Commandez une butée de porte WX14X99 pour un réglage précis entre 90° et 130°.

Installation dans un coin :

Allouez 25 po (63,5 cm) pour une ouverture pleine à 130°. Allouez 15 po (38,1 cm) pour le retrait du plateau. Allouez une dégagement minimal de 4 po (10,16 cm) si l’ouverture de la porte est réglée à 90° pour l’accès au plateau; le retrait de ce dernier sera toutefois restreint.

22-3/4po

minimum

au mur

Ouverture

de porte

à 130°

1”

Ouverture

de porte

à 130°

22-3/4po

minimum

au mur

2 po

15 po

Dégagements pour deux produits côte à côte s’ouvrant du même côté (gauche ou droit)

Allouez un dégagement minimum de 2 po (5,08 cm) entre les produits afin de ne pas gêner l’ouverture des portes. Commandez une butée de porte réglable WX14X99 afin de réduire l’angle de 115° déterminé à l’usine. Allouez un minimum de 15 po (38,1 cm) au mur pour obtenir une ouverture complète du tiroir et le retrait du plateau.

REMARQUE : La trousse d’union ZKBSN720NSS et ZKBFN720NII ne convient PAS à cette installation.

5 po

Dégagements pour installations avec portes simples côte à côte

Pour l’installation côte à côte de produits l’un s’ouvrant à gauche, l’autre à droite, un dégagement de 1 po (2,54 cm) entre les deux est requis. Commandez une trousse d’union ZKBSN720NSS pour une apparence intégrée de 2 modèles en acier inoxydable installés côte-à-côte. Commandez la trousse d’union ZKBFN720NII pour une apparence intégrée de 2 modèles à panneaux personnalisés installés côte-à-côte.

INSTALLATION

Trousse d’union ZKBSN720NSS et ZKBFN720NII

• Si vous installez deux appareils côte à côte, l’espace d’installation doit avoir une largeur de 71 ½ po (181,61 cm).

REMARQUE : Une découpe supplémentaire en largeur peut s’avérer nécessaire si des panneaux latéraux sont utilisés. Ajoutez l’épaisseur des panneaux latéraux à la découpe « finale » pour calculer la largeur.

• Les raccordements d’eau et électrique de chaque produit doivent être situés tel qu’illustré.

• Une alimentation électrique distincte de 115 V, 60 Hz, 15 à 20 ampères, est recommandée pour chaque produit.

Dégagements pour deux produits côte à côte avec charnières gauche et droite ensemble Allouez 5 po (12,7

cm) entre les deux produits afin d’empêcher qu’une porte heurte l’autre. Utilisez une butée de porte réglable WX14X99 afin de réduire l’angle de 115° déterminé à l’usine et ainsi permettre le retrait du plateau.

REMARQUE : La trousse d’union ZKBSN720NSS et ZKBFN720NII ne convient PAS à cette installation.

Largeur finale 71 ½ po

84 ½ po max.

83 ½ min

Embrasure

finale

2-5/16 po

Électricité

5-1/2 po

9 po

24 po de profondeur de découpe minimale

Alimentation

d’eau froide

3-1/2 po 3-1/2 po 3-1/2 po 3-1/2 po

5 po 5 po 5 po 5 po

3-1/2 po 3-1/2 po 3-1/2 po 3-1/2 po

3-1/2 po

9 po

Alimentation

d’eau froide

3-1/2 po

24-3/16 po

5-1/2 po

Zone

électrique

Vue vers le mur

75 ½ po du plancher au bas de la zone électrique

24

31-1000416 Rev. 0

Guide technique – Installation en acier inoxydable

RENSEIGNEMENTS SUR LA PERSONNALISATION :

Réfrigérateurs enveloppés d’acier inoxydable

Ces réfrigérateurs sont dotés de portes, d’un panneau de grille, de bords biseautés et de poignées tubulaires en acier inoxydable qui s’agencent avec les autres électroménagers Monogram. Ces modèles sont prêts pour l’installation à la livraison. Ces modèles ne comprennent pas les poignées.

Statement Handles ZKSP1H1PNBSS

Minimalist Handles ZKSP1H1CNBSS

*Poignées en option – Lors de la commande de ce produit, assurez-vous d’utiliser le numéro de modèle associé à la poignée choisie.

EMPLACEMENT DU RÉFRIGÉRATEUR

• N’installez pas le réfrigérateur là où la température descendra sous 55 °F (13 °C). Il ne fonctionnera pas à une fréquence suffisante pour maintenir des températures adéquates.

• N’installez pas le réfrigérateur là où la température s’élèvera au-dessus de 100 °F (37 °C). Il ne fonctionnera pas correctement.

• N’installez pas le réfrigérateur à un endroit exposé à l’eau (pluie, etc.) ou aux rayons directs du soleil.

• Installez le réfrigérateur sur un plancher suffisamment solide pour le supporter en pleine charge.

TROUSSES D’ACCESSOIRES EN OPTION

• ZKBSN720NSS: Trousse d’union ZKBSN720NSS pour une apparence intégrée sur 2 modèles en acier inoxydable installés côte-à-côte.

31-1000416 Rev. 0

25

Guide technique – Installation en acier inoxydable

Armoires sans cadre : La garniture de cais-

son chevauche les armoires dans le haut et les côtés. Par conséquent, les armoires sans cadre

Réfrigérateur ou congélateur

23-7/8 po depuis l’arrière de l’appareil

peuvent nécessiter des baguettes de bourrage afin de ne pas gêner l’ouverture de porte d’armoire. L’embrasure doit donc tenir compte des baguettes de bourrage.

Garniture de caisson

1/4 po

1/2 po

3/4 po

1 po

1-1/2 po

1-1/4 po

1-3/4 po

2 po

3 po

2-3/4 po

2-1/2 po

2-1/4 po

Devant de l’armoire

1/4 po

1/2 po

3/4 po

1 po

Panneau de recouvrement 3/4 po (Épaisseur nominale)

Vue de dessus Ouverture de porte 130° Échelle 1:1

Porte

26

1/4 po

1/2 po

3/4 po

1 po

1-1/4 po

31-1000416 Rev. 0

Instructions d’installation – Installation en acier inoxydable

OUTILS ET MATÉRIAUX NÉCESSAIRES

• Cisaille de ferblantier pour couper le cerclage

• Tournevis cruciforme no 2

• Escabeau

• Perceuse et forets 1/2 et 3/16 po

• Seau

• Douilles 1/4, 1/2, 5/16 et 7/16 po

• Niveau

• Lunettes de protection

• Diable pour électroménagers

• Pince

• Coupe-tube

• Détecteur de montant

• Clés ouvertes 7/16 et 1 ¼ po

• Tuyau de conduite d’eau en cuivre 1/4 po ou trousses de tuyau pour réfrigérateur SmartConnect™

• Robinet de sectionnement d’eau (facultatif mais recommandé)

• Panneaux personnalisés pour porte et panneau de grille

• Vis pour fixer l’appareil aux armoires

• Bandes autoagrippantes adhésives pour panneaux latéraux 1/4 po (0,63 cm)

QUINCAILLERIE FOURNIE

• Bouchon de dérivation de filtre à eau

• Support antibasculement

• 3 tirefonds

• 2 goupilles bêta (forme d’épingle à cheveux)

• 4 rondelles

• 5 ancrages à ailettes avec boulons

• Coup-de-pied

PLANCHER

Pour une installation correcte, il faut placer ce produit sur la surface de niveau d’un matériau solide de la même hauteur que le reste du plancher. Cette surface doit être suffisamment solide pour supporter un réfrigérateur ou congélateur en pleine charge, soit environ 1200 lb (545 kg) par appareil.

REMARQUE : Protégez le fini du plancher. Découpez une grande section de carton et placez-la sous le produit là où vous travaillez.

REMARQUE : Non recommandé pour l’installation sur un plancher recouvert de moquette.

LA TERRE DE L’UNITÉ

AVERTISSEMENT

électrique.

Le non-respect de ces instructions peut entraîner des risques d’incendies, des chocs électriques ou la mort.

Le cordon d’alimentation de cet appareil est équipé d’une fiche à trois broches (pour une mise à la terre) qui s’adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimiser les risques de chocs électriques par cet appareil.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s’assurer que le système est correctement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la responsabilité et l’obligation de la remplacer par une prise triphasée correctement mise à la terre.

NE COUPEZ PAS OU N’ENLEVEZ PAS, SOUS AUCUN PRÉTEXTE, LA TROISIÈME BROCHE DE MISE À LA TERRE DU CORDON D’ALIMENTATION.

N’UTILISEZ PAS D’ADAPTATEUR POUR BRANCHER LE RÉFRIGÉRATEUR À UNE PRISE BIPHASÉE.

N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Risque de choc

31-1000416 Rev. 0

27

Instructions d’installation – Installation en acier inoxydable

ÉTAPE 1 RETIRER L’EMBALLAGE

AVERTISSEMENT

basculement

qu’en bas. Il faut être prudent lors des déplacements. Si un diable est utilisé, il faut soulever le réfrigérateur sur le côté seulement.

• Avec précaution, coupez le cerclage dans le haut et le bas, retirez la boîte extérieure.

• Retirez les montants d’angle arrière (2) en les glissant.

• Retirez la boîte dans le haut de la carrosserie.

REMARQUE : IL N’EST PAS NÉCESSAIRE DE COUCHER

L’APPAREIL POUR RETIRER LA PALETTE!

REMARQUE : NE TENTEZ PAS DE ROULERL’APPAREIL HORS DE LA PALETTE.

Le produit est beaucoup plus lourd en haut

Risque de

ÉTAPE 2 INSTALLER LA CONDUITE D’EAU

• L’appareil est fixé à la palette au moyen de 4 cornières à fente. Retirez les quatre boulons 5/16 po des rainures de base dans les cornières.

• Retirez le coup-de-pied et le support mural. Mettez-les de côté pour l’installation finale.

• Soulevez l’appareil pour le dégager de la palette à l’aide d’un diable pour électroménagers. Manipulez l’appareil par ses côtés.

• Retirez les quatre boulons 7/16 po qui fixent les cornières dans la palette.

Support antibasculement

Enlever les cornières

Coup-de-pied

AVERTISSEMENT

alimentation d’eau potable seulement. Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d’eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

AVERTISSEMENT

Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

• Acheminez le tuyau de cuivre 1/4 po (dia. ext.) ou le tuyau en plastique SmartConnect™ entre la conduite d’eau froide du domicile et le lieu du raccordement d’eau.

• Le tuyau doit être suffisamment long pour atteindre le devant de l’appareil. Allouez une longueur suffisante pour tenir compte de la courbe menant au raccord de la conduite d’eau.

REMARQUE : Le seul tuyau en plastique approuvé par Monogram est celui des trousses de tuyau pour réfrigérateur SmartConnect™. N’utilisez pas d’autres tuyaux d’alimentation d’eau en plastique car le tuyau sera sous pression en tous temps. Les autres types de tuyau en plastique peuvent se fissurer et se rompre avec le temps et causer des dégâts d’eau dans votre domicile.

Raccordez l’appareil à une

RISQUE DE DÉCHARGE ÉLECTRIQUE

Les trousses de tuyau pour réfrigérateur SmartConnect™ sont offertes dans les longueurs suivantes : 2’ (.6 m) WX08X10002

Alimentation

d’eau froide

3 ½ po 3 ½ po

5 po 5 po

8’ (2.4 m) WX08X10006 15’ (4.6 m) WX08X10015 25’ (7.6 m) WX08X10025

Fermez l’alimentation d’eau principale.

Ouvrez le robinet le plus près suffisamment longtemps pour

nettoyer la conduite d’eau.

• Installez un robinet de sectionnement entre le robinet d’eau de la machine à glaçons et le tuyau d’eau froide dans le sous-sol ou une armoire. Le robinet de sectionnement doit

se situer à un endroit facilement accessible.

• Ouvrez l’alimentation d’eau principale et rincez les débris. Faites circuler environ un litre d’eau dans un seau par le tuyau. Fermez l’alimentation d’eau au robinet de sectionnement.

REMARQUE : Des robinets de sectionnement à étrier sont inclus dans plusieurs trousses d’alimentation d’eau. Avant d’acheter, assurez-vous que ce type de robinet est conforme à votre code de plomberie local.

REMARQUE : Les codes de plomberie 248CMR du Commonwealth du Massachusetts doivent être respectés. Les robinets à étrier sont illégaux et leur utilisation prohibée dans le Massachusetts. Consultez votre plombier agréé.

Plancher

3 ½ po

3 ½ po 3 ½ po

ÉTAPE 3 INSTALLER LES PANNEAUX LATÉRAUX

Sautez cette étape si vous n’utilisez pas de panneaux latéraux

Si vous utilisez des panneaux latéraux de 1/4 po, ils doivent être insérés dans la garniture du caisson.

Fixez les panneaux à l’appareil à l’aide de bandes autoagrippantes adhésives avant de mettre l’appareil en place.

28

31-1000416 Rev. 0

Instructions d’installation – Installation en acier inoxydable

ÉTAPE 4 INSTALLER LE SUPPORT ANTIBASCULEMENT

Support mural

AVERTISSEMENT

basculement

en haut et il faut le maintenir en place pour éviter la possibilité de son basculement vers l’avant.

• La trousse fournie avec l’appareil contient 2 tirefonds et 4 ancrages à ailettes avec boulons. Le support mural sera fixé au mur à 4 endroits.

• Mesurez l’embrasure où l’appareil sera installé. Marquez le centre par une ligne verticale.

• Mesurez jusqu’à 81 ½ po (207,01 cm) depuis le plancher. Marquez ce point sur le mur.

• À l’aide d’un niveau, tracez une ligne horizontale sur le mur à cette hauteur.

• Repérez au moins 2 montants sur le mur arrière. Marquez ces points sur la ligne horizontale.

L’appareil ménager est beaucoup plus lourd

Risque de

Deux orifices

supplémentaires

aux extrémités

du support

• Marquez un trou supplémentaire à chaque extrémité du support. Si l’un des montants est plus près d’une extrémité du support, marquez un trou supplémentaire vers le centre du support.

Centre

Ligne sur le mur

Montants muraux

Au plancher

• Placez le bas du support mural muni de languettes sur la ligne horizontale. Alignez l’encoche centrale du support sur la ligne de centre sur le mur.

• Le support mural antibasculement est percé d’une série de trous ovales. Choisissez 2 ovales qui correspondent aux montants repérés. Assurez-vous que les ovales choisis sont au centre des montants. Marquez le mur à ces points.

Ligne sur le mur

Centre

• Percez des trous de 1/2 po (1,27 cm) dans le panneau mural aux marques où les ancrages à ailettes seront insérés (et non aux marques des montants).

• Percez des trous de 3/16 po (0,47 cm) dans les montants de bois aux marques. Si les montants sont en acier, percez des trous de 1/2 po (1,27 cm) dans ces montants aux marques. Vous utiliserez 2 ancrages à ailettes pour les montants en acier.

Installer les ancrages à ailettes muraux :

Pour se procurer les ancrages à ailettes et les boulons associés, on peut commander la trousse de réparation no WR49X10193. Les ancrages à ailettes sont installés dans les cloisons sèches et les montants métalliques pour la stabilité. Installez ces ancrages de la façon suivante :

• Percez des trous de 1/2 po (1,27 cm) aux points marqués dans les ovales aux extrémités du support mural.

• Tenez le profilé métallique à plat contre les bandes en plastique et glissez le profilé dans le trou.

Bandes en plastique

31-1000416 Rev. 0

Profilé métallique

29

Instructions d’installation – Installation en acier inoxydable

ÉTAPE 4 INSTALLER LE SUPPORT ANTIBASCULEMENT (suite)

• Tirez délicatement les extrémités des bandes en plastique vers l’arrière pour que le profilé se place à angle droit derrière le mur.

• Tenez les extrémités des bandes d’une main et glissez le capuchon en plastique le long des bandes jusqu’à ce que le rebord du capuchon soit à égalité du mur.

Capuchon

• Placez votre pouce entre les bandes en plastique puis pliez celles-ci de haut en bas pour les dégager du mur.

Installez les vis et les boulons :

• Demandez à une personne de tenir le support mural centré et en position, avec chaque trou aligné sur chaque ovale correspondant du support, de niveau avec la ligne horizontale.

• Insérez les tirefonds à travers le support dans le montant. Serrez à l’aide d’une clé.

Retirer les grilles pour l’accès aux crochets de verrouillage antibasculement

Réfrigérateur

• Ouvrez le panneau d’accès.

• Retirez 4 vis de la grille à droite et 3 vis de la grille à gauche.

• Tirez le bas des grilles vers l’avant, le bas puis l’extérieur pour les dégager.

Vis

Congélateur

• Ouvrez le panneau d’accès.

• Retirez 4 vis de la grille à droite et 3 vis de la grille à gauche.

• Tirez le bas des grilles vers l’avant, le bas puis l’extérieur pour les dégager.

Montant en bois

Tirefond

Support mural antibasculement

• Vissez à la main les boulons dans les ancrages jusqu’au bout. Serrez ensuite avec une clé.

Cloison sèche ou

montant métallique

Boulon

Ancrage à ailettes

Support mural antibasculement

VisVis

Cordon d’alimentation

Repérez le cordon d’alimentation à l’intérieur de la cavité gauche. S’il n’a pas été disposé pour que sa fiche soit facilement accessible, faites-le maintenant.

Boulon en « L »

Emplacement du cordon d’alimentation

30

31-1000416 Rev. 0

Instructions d’installation – Installation en acier inoxydable

ÉTAPE 4 INSTALLER LE SUPPORT ANTIBASCULEMENT (suite)

Déplacez l’appareil à sa position finale

• Déplacez l’appareil vers sa position installée finale. Alignez les languettes du support mural sur les orifices à l’arrière de l’appareil.

• L’appareil est doté de boulons en « L » dans les coins gauche et droit supérieurs à l’intérieur du compartiment d’accès. Ces boulons vont s’enclencher sur le support mural et fixer l’appareil à l’aide de rondelles et de goupilles bêta (fournies dans la trousse de quincaillerie) une fois celui-ci mis de niveau dans sa position finale.

ÉTAPE 5 METTRE L’APPAREIL DE

NIVEAU

Tous les modèles sont dotés de 4 points de nivellement. Le devant est supporté par des pieds de nivellement, l’arrière par des roulettes réglables. Les deux types sont accessibles depuis le devant de l’appareil.

• Pour mettre de niveau l’arrière de l’appareil, tournez l’écrou hexagonal 7/16 po situé au-dessus des roulettes frontales. Tournez dans le sens des aiguilles pour lever l’appareil ou dans le sens contraire pour l’abaisser.

• Pour la mise à niveau du devant, utilisez une clé ouverte de 1 ¼ po.

• Réglez la hauteur de l’appareil pour l’adapter à l’embrasure découpée de 84 ½ po (214,63 cm). L’appareil doit être de niveau et d’équerre avec les armoires.

Écrou hexagonal qui règle les roulettes arrière

Pied de nivellement

Le réglage en hauteur des roulettes arrière et des pieds de nivellement à l’avant est limité à 1 po (2,54 cm). Si l’installation exige une hauteur supérieure à 84 ½ po (214,63 cm), l’installateur doit monter l’appareil sur une feuille de contreplaqué ou des patins. Une garniture d’armoire pourra aussi être ajoutée dans le haut de l’embrasure pour la raccourcir. Si vous tentez d’élever l’appareil de plus de 1 po (2,54 cm), vous allez endommager les pieds de nivellement et les roulettes.

31-1000416 Rev. 0

31
