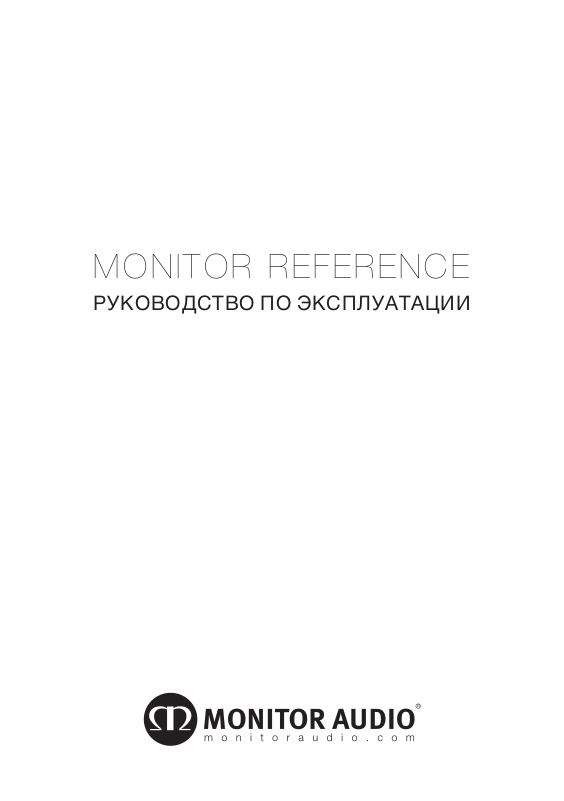

MONITOR REFERENCE
monitoraudio.co.uk
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
Введение 3
Размещение 4
домашний кинотеатр 4
стереосистема 5
Шипы 6
Подключение кабелей 6
Заглушки портов фазоинвертора 7
Управление усилителем сабвуфера MRW-10 8
Размещение и начальная настройка MRW-10 10
Настройка 11
Устранение неисправностей 11
Технические характеристики 12
Информация 13
ВВЕДЕНИЕ
Поздравляем вас с приобретением акустических систем серии Monitor Reference.
Используя только лучшие материалы и комплектующие, учитывая многолетний опыт
разработки и производства акустики, мы создали эти превосходные колонки.
Великолепная отделка чёрной виниловой плёнкой и тщательно контролируемое
качество сборки, ставшее визитной карточкой продукции Monitor Audio во всём мире,
сделают модели серии Monitor Reference прекрасным акустическим оформлением для
любой комнаты.
monitoraudio.com 3
РАЗМЕЩЕНИЕ
в составе домашнего кинотеатра
Фронтальные напольные АС или АС, установленные на подставки, следует располагать
на расстоянии 1.8 – 2.5 м друг от друга и, для начала, примерно на 25 см от стены.
Если в музыке присутствует избыток басовых составляющих или если в комнате
обнаруживаются резонансы, приводящие к эффекту низкочастотного гула, попробуйте
немного отодвинуть АС от стены. Если это невозможно, попробуйте использовать
входящие в комплект поставки заглушки фазоинверторных портов (не поставляются
с MR Centre, см. стр. 7).
BX Centre следует устанавливать так, чтобы она была ориентирована в направлении
ушей слушателя, когда он находится в позиции просмотра фильма. Для изменения
угла наклона используйте резиновые ножки (входят в комплект).
левая
фронтальная
АС
левая
боковая АС
пространственного
звучания
центральная АС
0°
правая
фронтальная
АС
22°
30°
правая
боковая АС
пространственного
звучания
90°
110°
135°
150°
пространственного
4
левая
тыловая АС
звучания
правая
тыловая АС
пространственного
звучания
серия Monitor Reference
в составе стереосистемы
При использовании в стереосистеме позиция слушателя и колонки должны
располагаться в вершинах равностороннего треугольника. АС следует установить на
расстоянии приблизительно 1.8 – 3 м друг от друга. В идеальном варианте они должны
находиться на расстоянии 20 – 45 см от задней и 1 м – от боковых стен.
Не бойтесь экспериментировать: ведь акустика помещения и личные предпочтения у всех разные. При недостатке басов попробуйте придвинуть колонки к стене.
Или, напротив, отодвинуть при избытке басов. Информация об использовании
заглушек фазоинверторных портов приведена на стр. 7. При потере прорисовки
стереофонического образа попробуйте немного повернуть АС друг к другу. Должно
создаваться впечатление, что звук зарождается в средней точке между акустическими
системами, а не в самих акустических системах.
ШИПЫ
Напольные акустические системы серии Monitor Reference поставляются с шипами.
Мы рекомендуем использовать шипы для достижения наилучшего качества звучания
колонок. Шипы входят в комплект поставки моделей MR4 и MR6.
Будьте внимательны! Шипы очень острые, и при неосторожном обращении
могут причинить травму.
Убедитесь, что под ковром нет скрытых проводов, которые могут быть
повреждены шипами.
1. Осторожно переверните корпус колонки так, чтобы можно было без помех
установить прилагаемые шипы.
2. Вкрутите шипы в специальные гнёзда, расположенные на нижней поверхности
корпуса.
3. Очень осторожно переверните колонку в вертикальное положение. Установите
акустическую систему в желаемом месте с абсолютно ровной поверхностью. При
наличии небольшой неровности (наклона) выкрутите соответствующую опору на
требуемую величину и попробуйте установить колонку ещё раз. Продолжайте эту
процедуру до тех пор, пока АС не будут стоять абсолютно ровно.
monitoraudio.com 5
