Monitor Audio Gold 300 User Manual
руководство по эксплуатации
Содержание
Введение 2
Основные особенности 3
Распаковка 4
Установка оснований 4
Шипы и ножки 5
Защитные решётки 5
Настройка 6
Крепление Gold FX к стене 9
Подключение акустических кабелей 10
Для твёрдых покрытий 5
Для ковровых покрытий 5

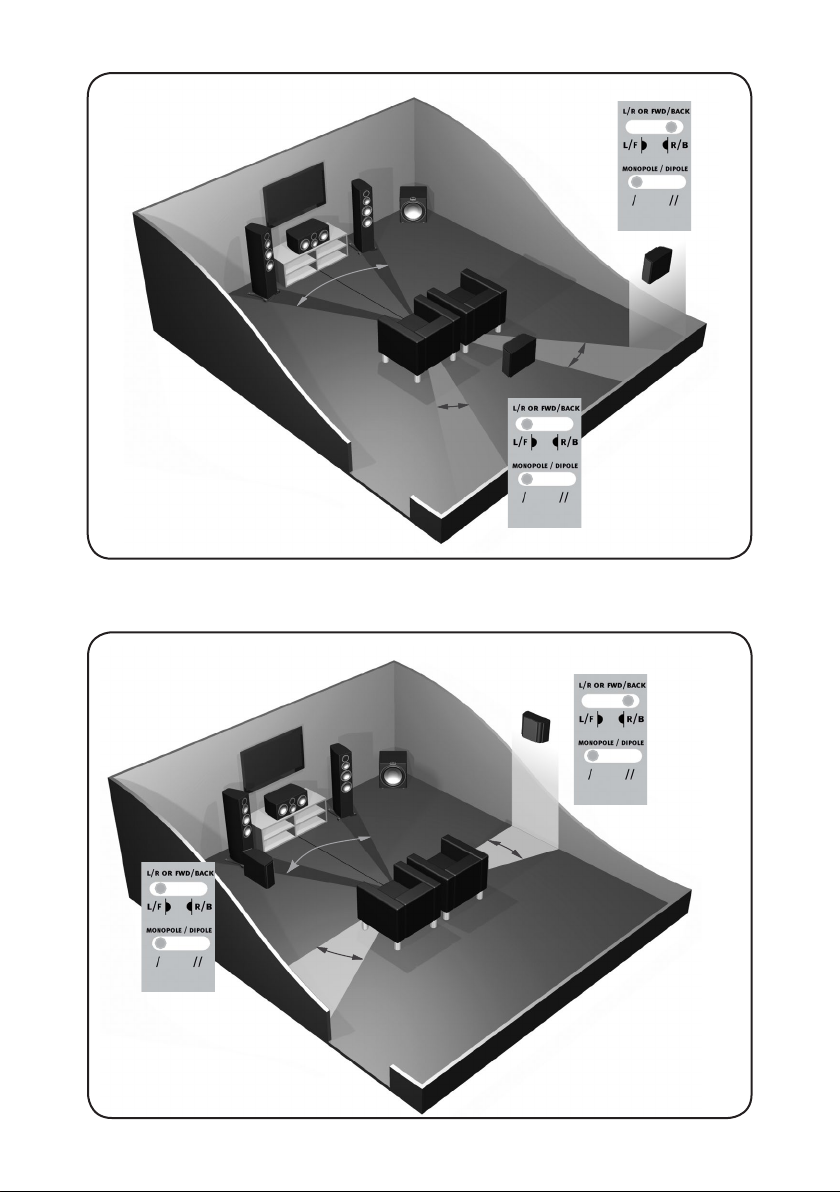

Стереосистема 6

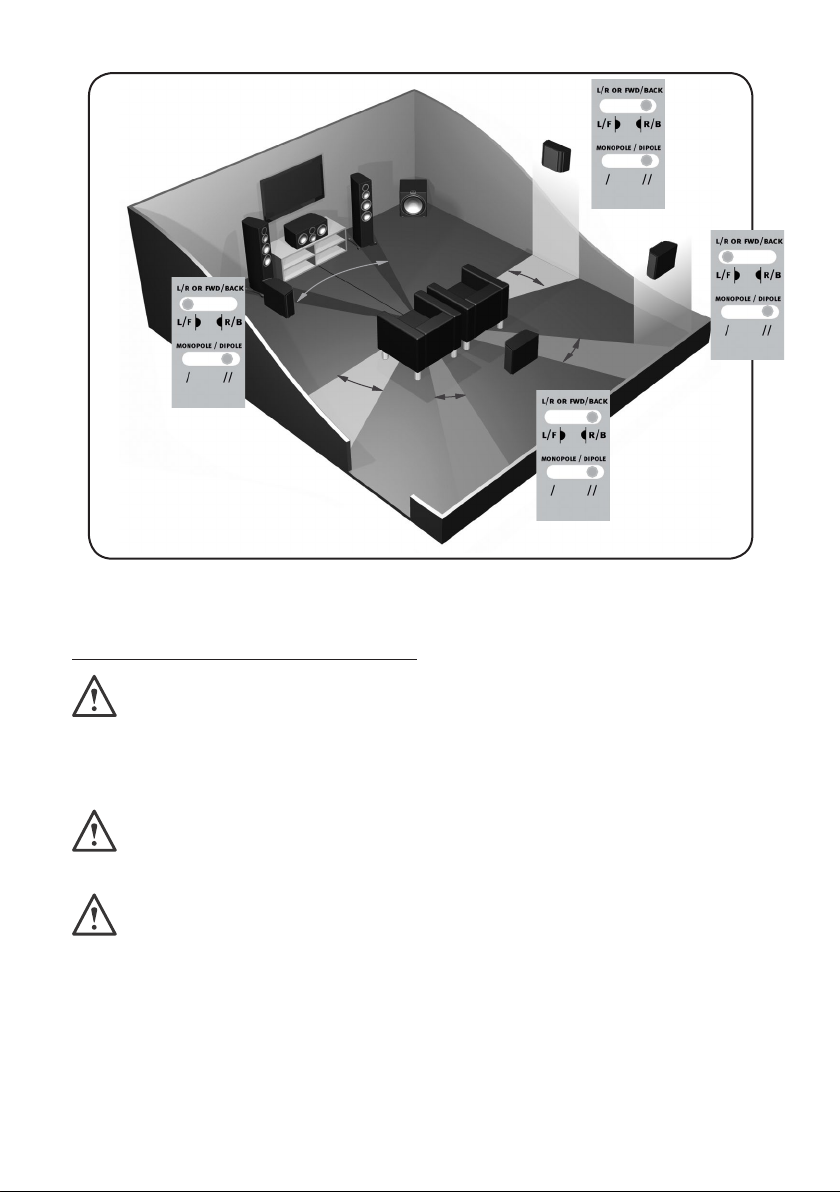

Многоканальная система 6

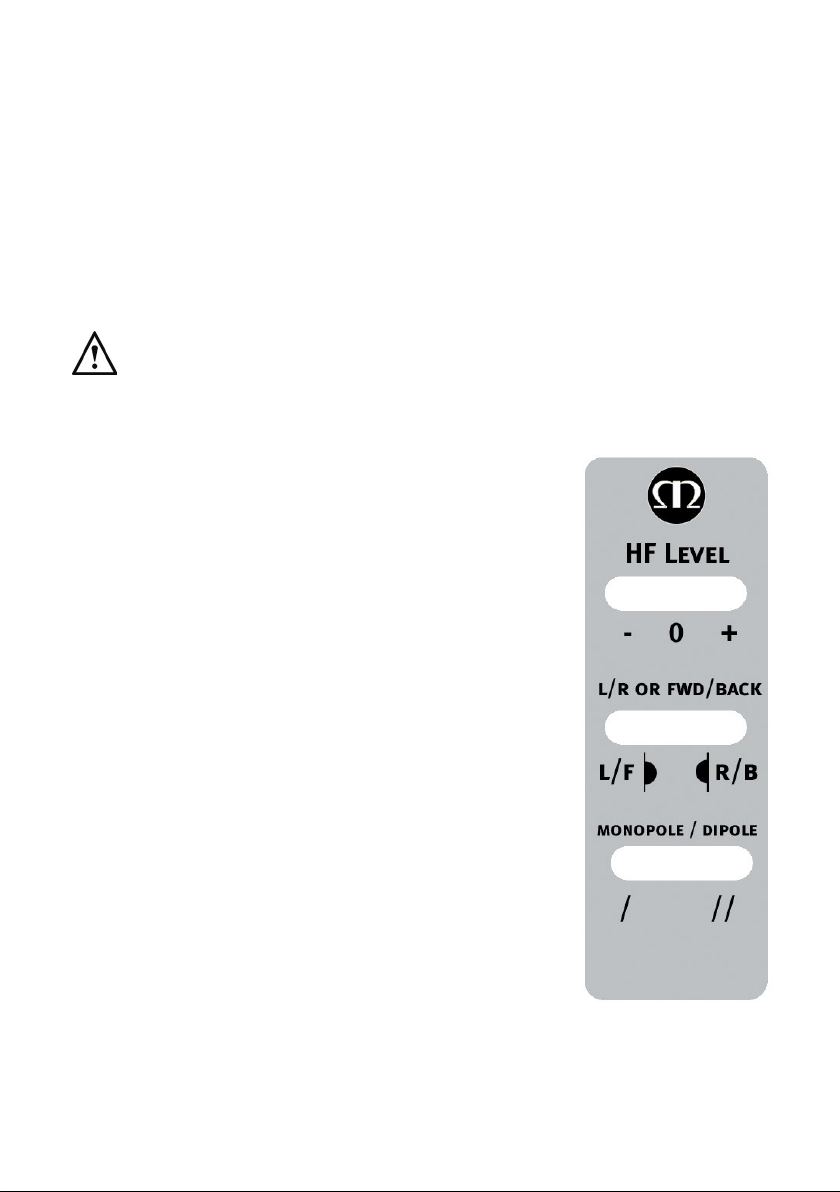

Настройка модели Gold FX 7
Подключение зачищенного кабеля 10
Разъёмы типа «банан» 10
Подключение к одной паре клемм 10
Схема Bi-Wiring 11
Схема Bi-Amping 11
Заглушки для портов фазоинвертора 12
Технические характеристики 13
Информация для пользователя 14
monitoraudio.com 1
Введение
Достойный продолжатель традиций легендарной серии Gold, новая линейка
акустических систем Gold выводит выдающиеся качества своей предшественницы
на ещё более высокий уровень – ведь здесь используются передовые технические
решения и новейшие материалы. В новой серии Gold акцент сделан на чистоте
звучания, его детализации и максимальной достоверности воспроизведения.
Неважно, что именно воспроизводится – эпичные звуковые ландшафты кинофильмов
или ваша любимая музыка: модели серии Gold создают полный эффект присутствия.
Поразительное внимание к деталям очевидно не только в звучании акустических
систем новой серии Gold, но и в элементах их конструкции, изготавливаемых только
из самых лучших материалов, обрабатываемых с особой тщательностью.
серия Gold2
Основные особенности
• Ленточный твитер C-CAM®, расширяющий частотный диапазон до 60 кГц
®
• Новые 5.5” и 6.5” НЧ-динамики C-CAM
обеспечивает более высокую эффективность и улучшенную динамику
®
• Новый 4” СЧ-динамик C-CAM
и подвесной звуковой катушкой для предельного
уменьшения искажений
®
• Новый профиль диффузора RST
повышенной жёсткости уменьшает искажения
• Литое шасси из алюминиевого сплава существенно повышает жёсткость и снижает отражения
• Технология фазоинверторных портов HiVe
воздушный поток и более плотный бас
• Системы сквозного крепления динамиков одним болтом для расширения общей
системы крепления, увеличения жёсткости и «развязывания» динамиков/экрана
– увеличенная площадь диффузора
®
обеспечивает более плавный
• Литая терминальная панель из алюминиевого сплава для подключения по схеме
®
bi-wiring и внутренней разводкой кабелями Pureflow
• Внутренние кабельные соединения Pureflow
®
Silver
Silver класса high-end
• Высококачественные кроссоверы с конденсаторами на основе полипропиленовой
плёнки
• Кромки корпусов со скруглениями большого радиуса мимнимизируют отражения
и обеспечивают более гладкую общую амплитудно-частотную характеристику
• Корпус криволинейного профиля повышает жёсткость и минимизирует эффект
внутренних стоячих волн
• Подбираемый вручную натуральный шпон высшего качества (тёмный орех) или
глянцевая лаком (чёрным, белым или цвета слоновой кости)
• Корпус из ДВП средней плотности толщиной 20 мм, в котором применяются как
радиальные, так и поперечные распорки, повышающие жёсткость конструкции
и снижающие окрашивание звука
• Невидимое магнитное крепление грилей
• Полнодиапазонная трёхполосная конструкция (Gold 200, 300 и C350)
• Литые основания из алюминиевого сплава и регулируемые по высоте опоры,
пригодные как для твёрдых полов, так и для ковровых покрытий (только у Gold
200 и 300).
monitoraudio.com 3
Распаковка
Распаковывайте колонки на чистом полу большой площади. Выньте из упаковки все
дополнительные компоненты (опоры, болты, основания, грили и др.) и переверните
коробку вверх дном. Поднимите коробку и снимите упаковочную торцевую заглушку.
Снимите клейкую ленту, чтобы обнажить дно корпуса колонки.
Модели Gold 50 или Gold 100 установите вертикально и удалите оставшиеся торцевые
заглушки и пакеты. Прикрепите к корпусам опоры и расположите акустические
системы в соответствии с инструкциями на странице 6.
К моделям Gold 200 или Gold 300 прикрепите основания и опоры, прежде чем
выполнять какие-либо дальнейшие действия.
Установка оснований
(только для моделей Gold 200 и Gold 300)
Прикрепите к нижней части корпуса АС основание и опоры-шипы. См. страницу 5.
Основания придают колонкам дополнительную устойчивость и улучшают акустические характеристики. Не рекомендуем устанавливать акустические системы без
прикреплённых оснований во избежание неустойчивости при эксплуатации.
Болт
Шип
Опора
Основание
Стопорная
шайба
Стопорная
гайка
серия Gold4
